Revit中关于有参照的CAD图纸需要如何处理？

使用revit建模过程，中导入CAD图纸是一项必不可少的步骤，然而我们经常会遇到CAD图纸是用参照绘制的，在这种情况下通过一般的方法用天正导出的T3格式图纸是不完整的，这时候我们需要对CAD图纸进行一些处理。

  以一份有参照的图纸为例：

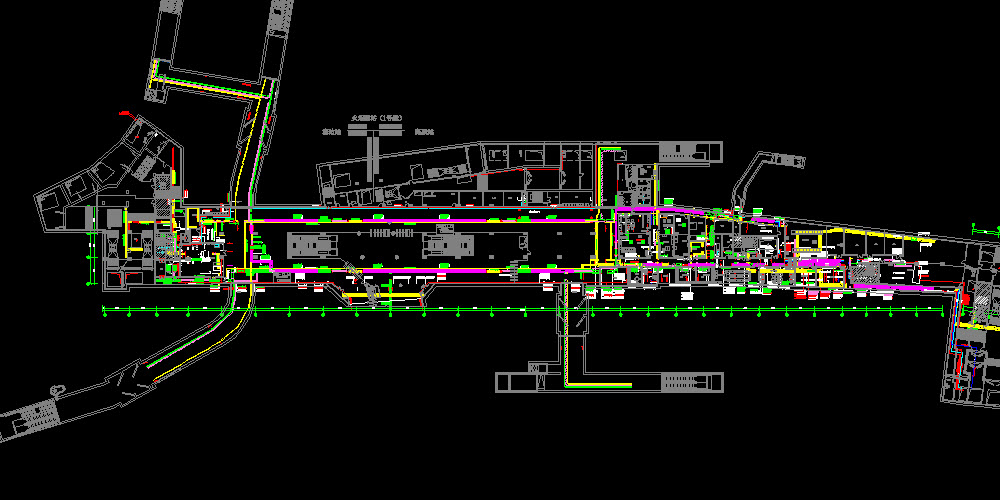

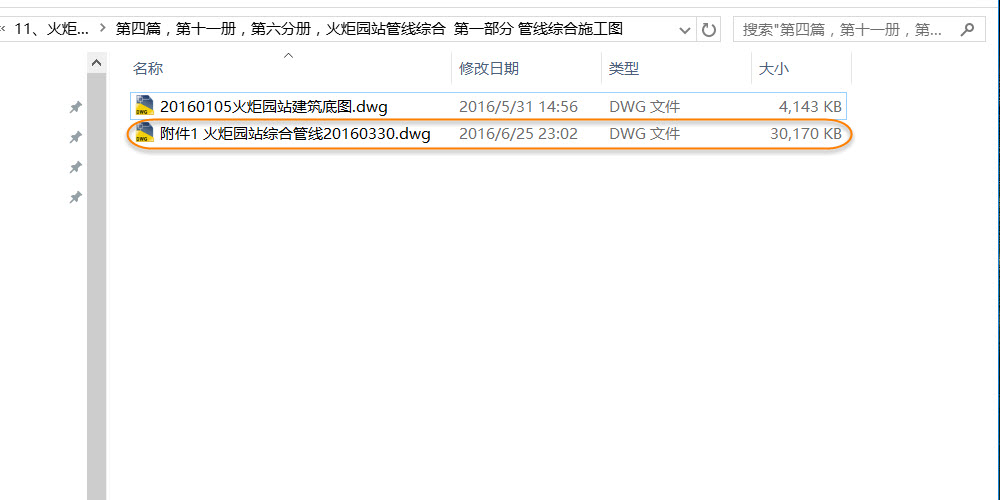

  1.由上面可以看出有参照的图纸一般都是存在相应底图的。

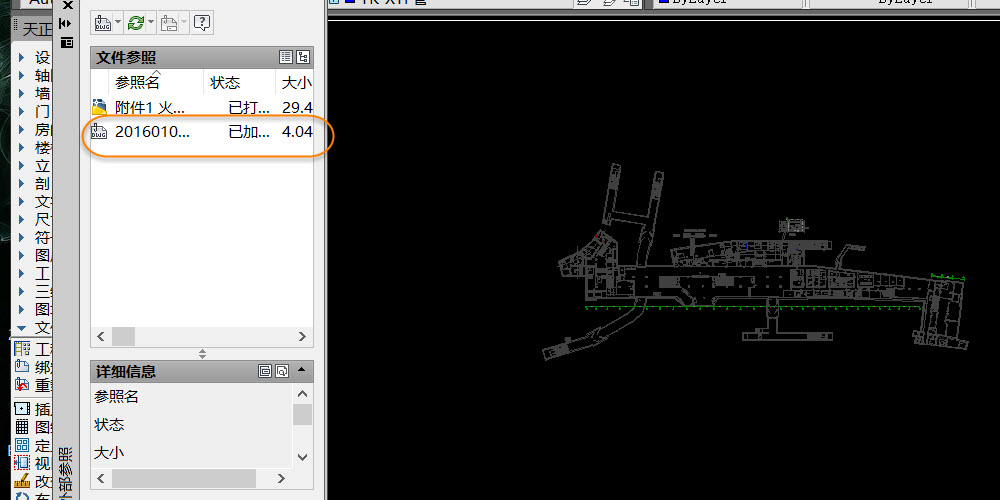

2.打开需要处理的CAD图纸如上图使用快捷键XREF，鼠标右键点击图中花圈部分选择“绑定”（此状态图纸的参照部分为灰显）



3.绑定之后关闭窗口（此时的图纸参照部分应该是成块或者锁定状态）。运用CAD图层管理中的解锁按键或炸开成块部分（快捷键X）完成图纸处理。（此时图纸的参照部分为亮显）




4.完成CAD图纸处理后即可按照一般步骤导出完整的CAD图纸了。
