Revit桥架如何翻弯45度?需要哪些步骤?

1、当俩个桥架具有一定的高度,如果我们采用传统的方法直接将俩个桥架连接在一起,桥架会形成90度翻转,如图所示




2,但是在实际生活中电缆是很硬的,根本无法90度翻转,所以我们需要将俩根桥架进行45度打弯

  3,在平面视图中找到桥架所在位置,如图所示拉一个剖面,然后转到视图.

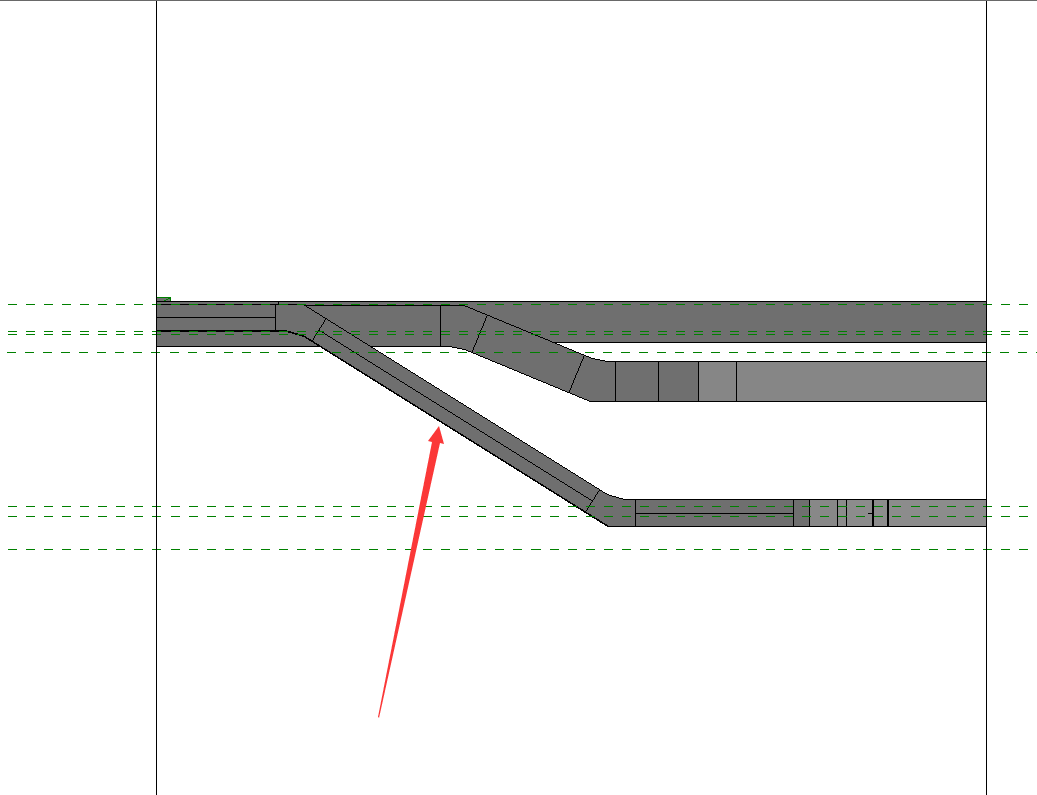

4,如图所示,在剖面中对桥架进行45度连接,桥架就不会90度翻转了
