当前许多新手朋友还不熟悉Revit软件,操作时遇到贴图文件不符合模型大小的情况也还不会进行调整,那么话说Revit贴图文件不符合模型大小如何进行调整呢?下面小编就讲解了Revit贴图文件不符合模型大小进行调整的操作步骤,希望对你们有所帮助哦。

首先要知道软件默认的贴图文件保存路径为:C:Program Files (x86)Common FilesAutodesk SharedMaterials;可以在材质浏览器中将鼠标移动到贴图图像下方的贴图名称位置查看或更改贴图路径位置;

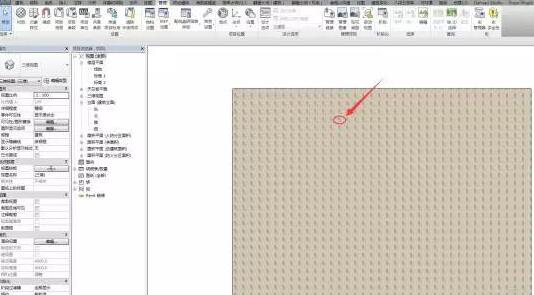

如图所示,若想把墙纸图案放大并移动到墙图元中央,该怎么做呢?

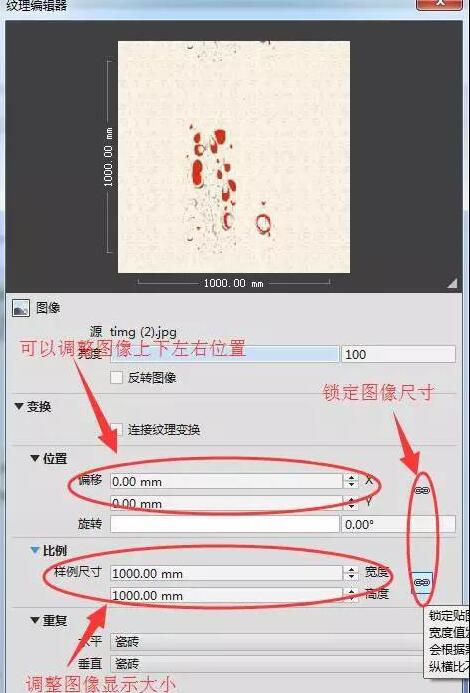

1.进入材质浏览器对话框,选择想要修改的贴图材质,点击图像进入到纹理编辑器对话框;

2.通过调X或Y的偏移值对图像进行上下左右移动,还可以旋转图像;若图像太小,修改样例尺寸值来控制图像的大小显示;锁定图像尺寸可以防止调整样例尺寸时图像变形;

(注:1.想往左边移动X方向偏移输入正值,右边输入负值;Y方向向上移动输入正值,向下输入负值;2.调整的顺序是先把图像缩放到合适的大小,再调整上下左右位置;3.调整过程中需要反复修改,可能会把图像调消失了,冷静下来想想看看是不是比例太大了,或者偏移量不对)

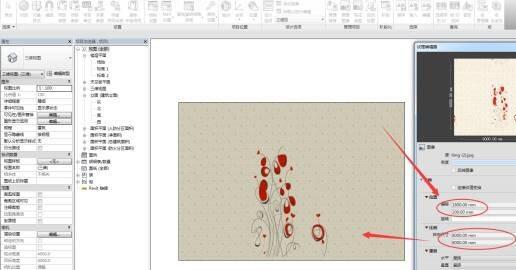

调整完成后如图所示:
