Revit模型线怎么画?需要如何设置?

Revit中创建族文件的时候,我们所绘制的模型线其实也可以设置它的宽度和颜色的,你知道怎么来设置吗?

如图,通过模型线创建一个正五边形:

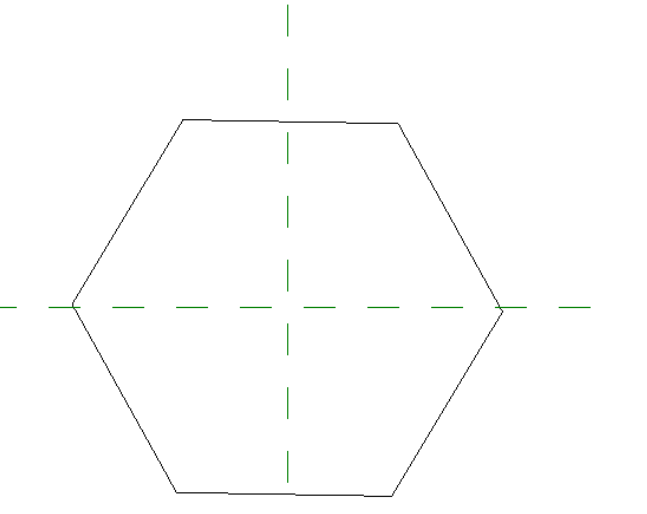

Revit模型线怎么画?需要如何设置?插图

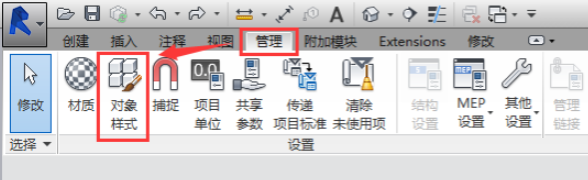

  在新建的族中,打开选项卡管理中的对象样式如图一,

Revit模型线怎么画?需要如何设置?插图1

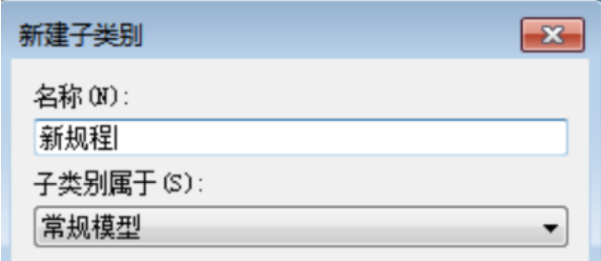

  新建一个子规程起个名字如图二,

Revit模型线怎么画?需要如何设置?插图2

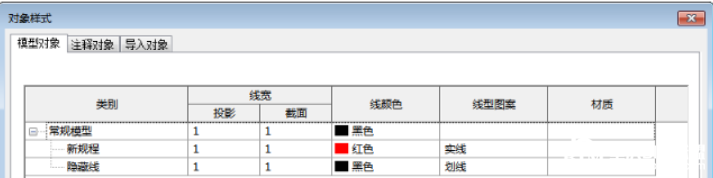

  点确定后设置子规程的参数如图三所示(用户可以根据自己的需要来设置),

Revit模型线怎么画?需要如何设置?插图3

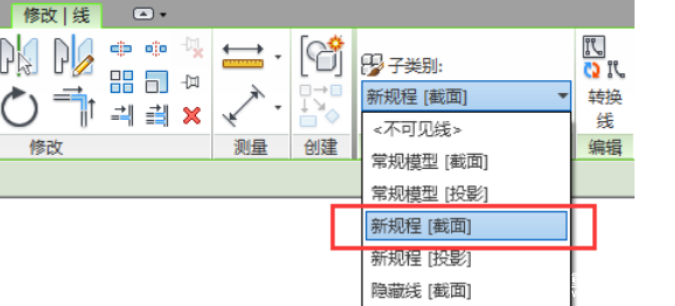

  完成后选择刚刚绘制的正五边形,修改上下文选项卡中子规程为新规程(截面),搞定。

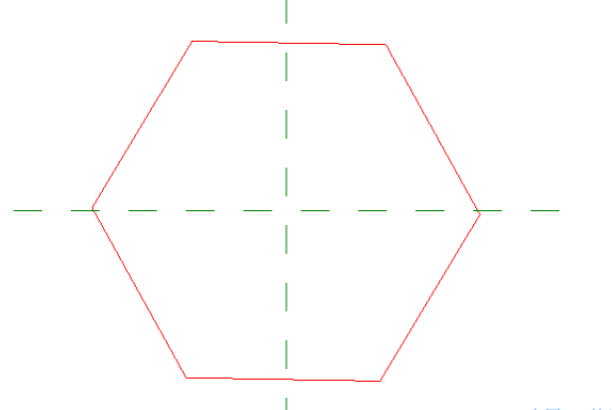

Revit模型线怎么画?需要如何设置?插图4
