    文章来源:科度BIM  图/文:丹丹

    巧用过滤器-临时选择构件

    我们在Revit建模过程中,对于过滤器使用是多样化的,上两节课我们讲述到两种过滤器的创建及使用方法,这节课讲解“选择过滤器”的创建及使用方法:

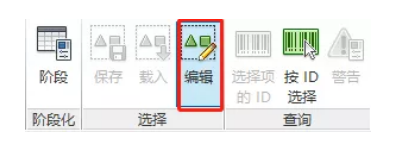

    同样用结构基础举例。启动功能区【管理】→【选择】→【编辑】,如图1所示:

    (图1)

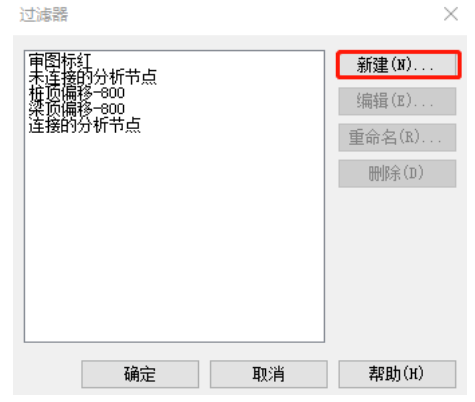

    点击“编辑”,弹出过滤器的对话框,如图2所示:

    (图2)

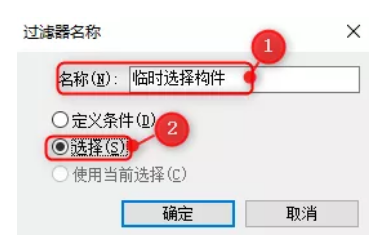

    点击新建,进入过滤器名称对话框,新建过滤器,如图3所示:

    (图3)

    ①新建过滤器并命名:临时选择构件;

    ②勾选“选择”。

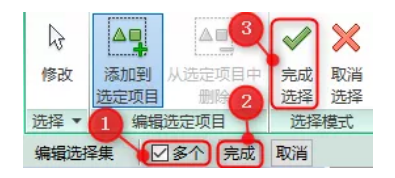

    命名完成并选择“临时选择构件”过滤器,进入到过滤器选择界面,鼠标旁有两个“+”号,如图4所示:

    (图4)

    ①:勾选多个;

    ②:完成选择;

    ③:完成过滤器操作。

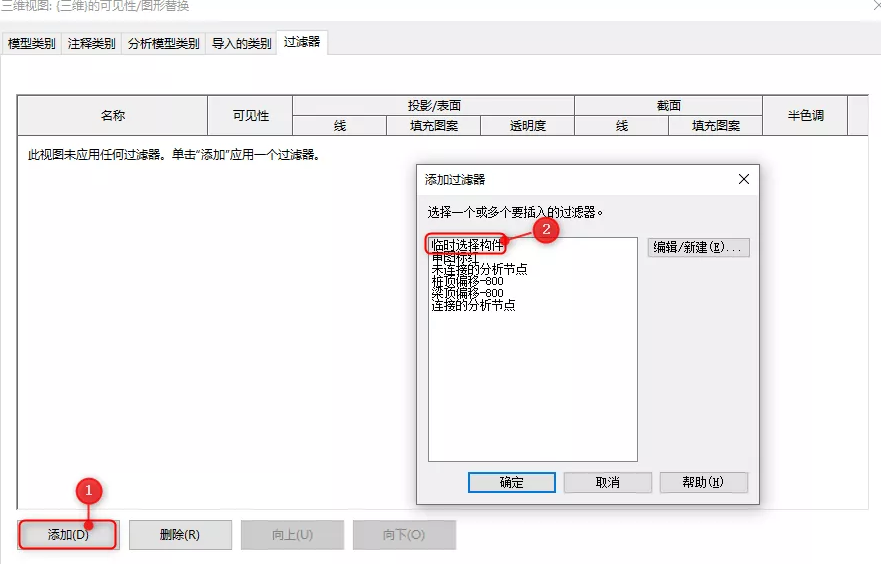

    过滤器创建完成后,进入【可见性/图形替换】弹出“过滤器”对话框,如图5所示:

    (图5)

    ①:点击添加;

    ②:找到我们所创建的过滤器(临时选择构件)。

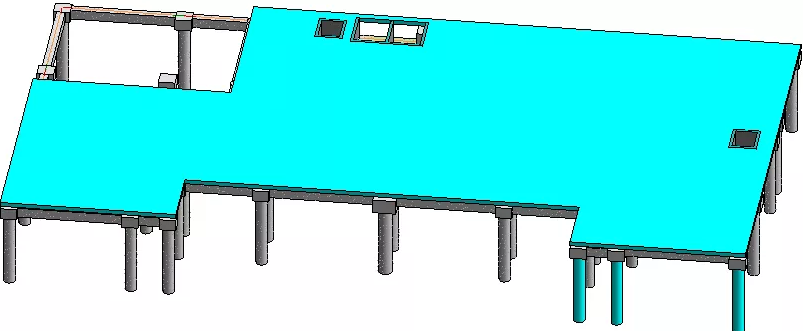

    根据自己习惯而定,将截面颜色更改,如图6所示:

    (图6)

    如果需要隐藏,将“可见性”的“√”取消,如图7所示:

    (图7)

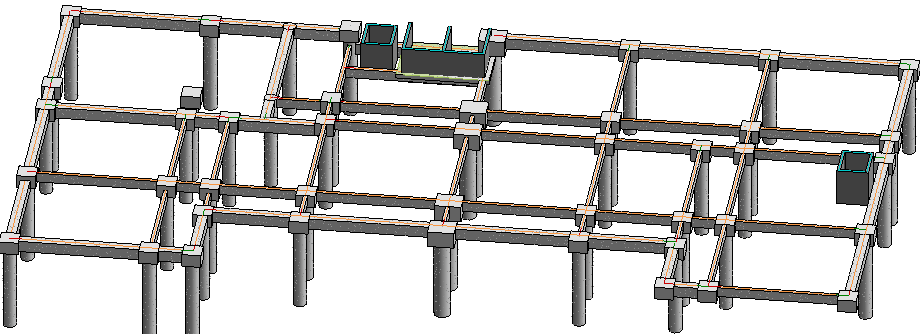

    点击确定后,“临时选择构件”过滤器中的构件将隐藏,如图8所示:

    (图8)
