Revit阶段过滤器怎么用？

文章来源：公众号BIMBANK

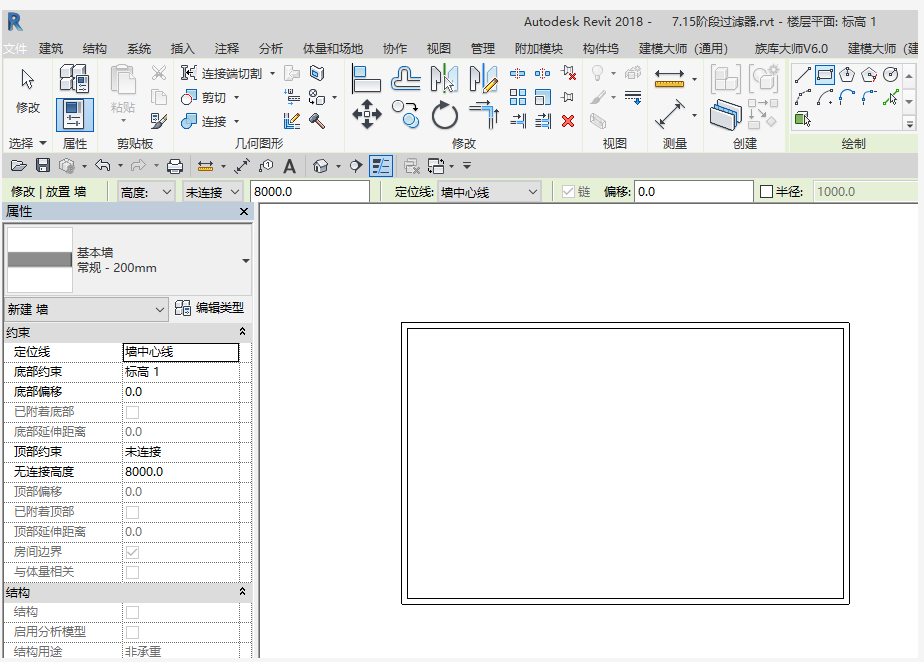

1.打开软件，任意新建四面几何墙体

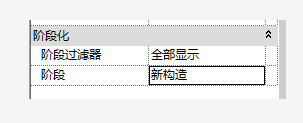

（在楼层平面实例属性栏最下边找到“阶段化”，默认的“阶段过滤器”为“全部显示”、“阶段”为“新构造”这里先不做任何修改）；

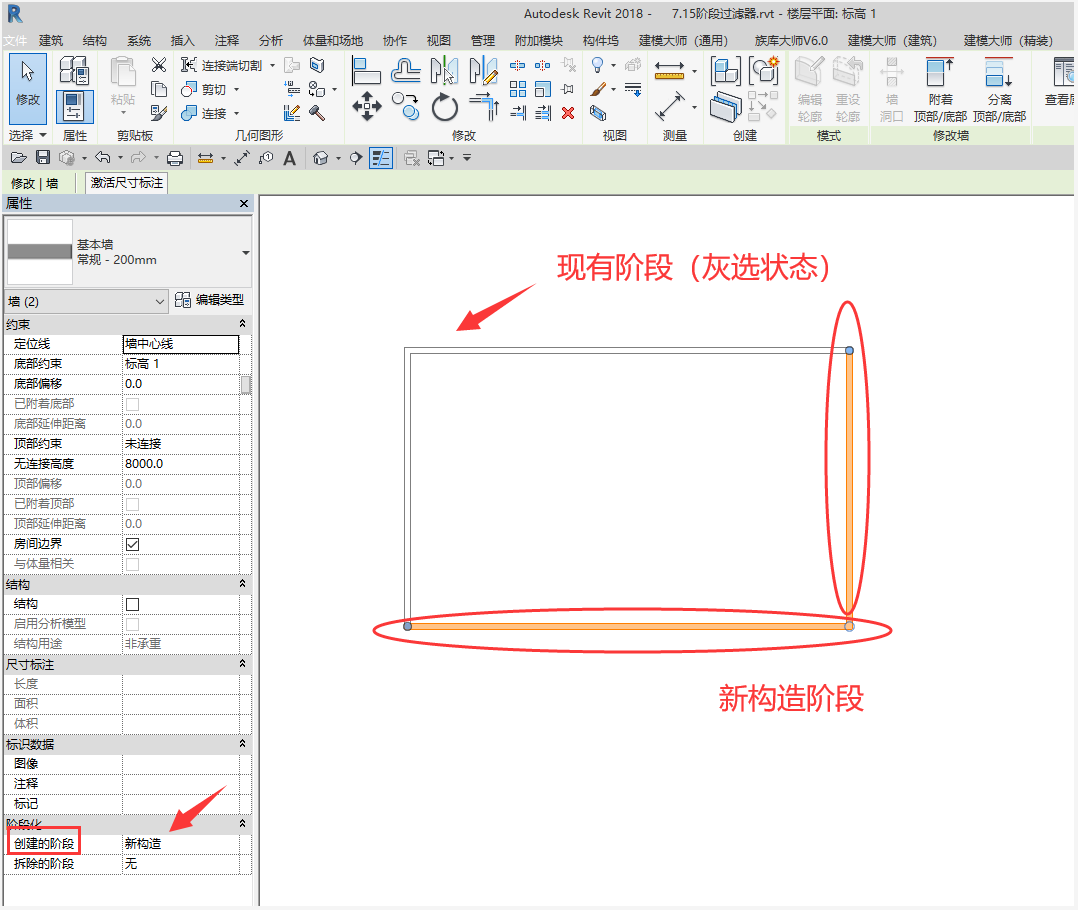

● 2.任意选中两面墙体，在其实例属性栏修改“阶段化”设置，

将“创建的阶段”设置为“新构造”；

并将另外两面墙体设置为“现有”；

“拆除的阶段”暂时设置为“无”；

● 3.分别将“新构造”阶段和“现有”阶段的一面墙拆除，

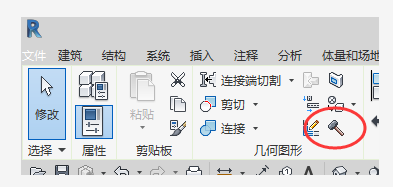

选中墙体在“修改/墙”选项卡下找到锤子形状工具；

再将拆除的墙体实例属性栏“阶段化”中的“拆除的阶段”设置为“新构造”；

拆除完成的墙体成虚线显示；

现在我们来看看墙体在不同的阶段化设置下的显示；

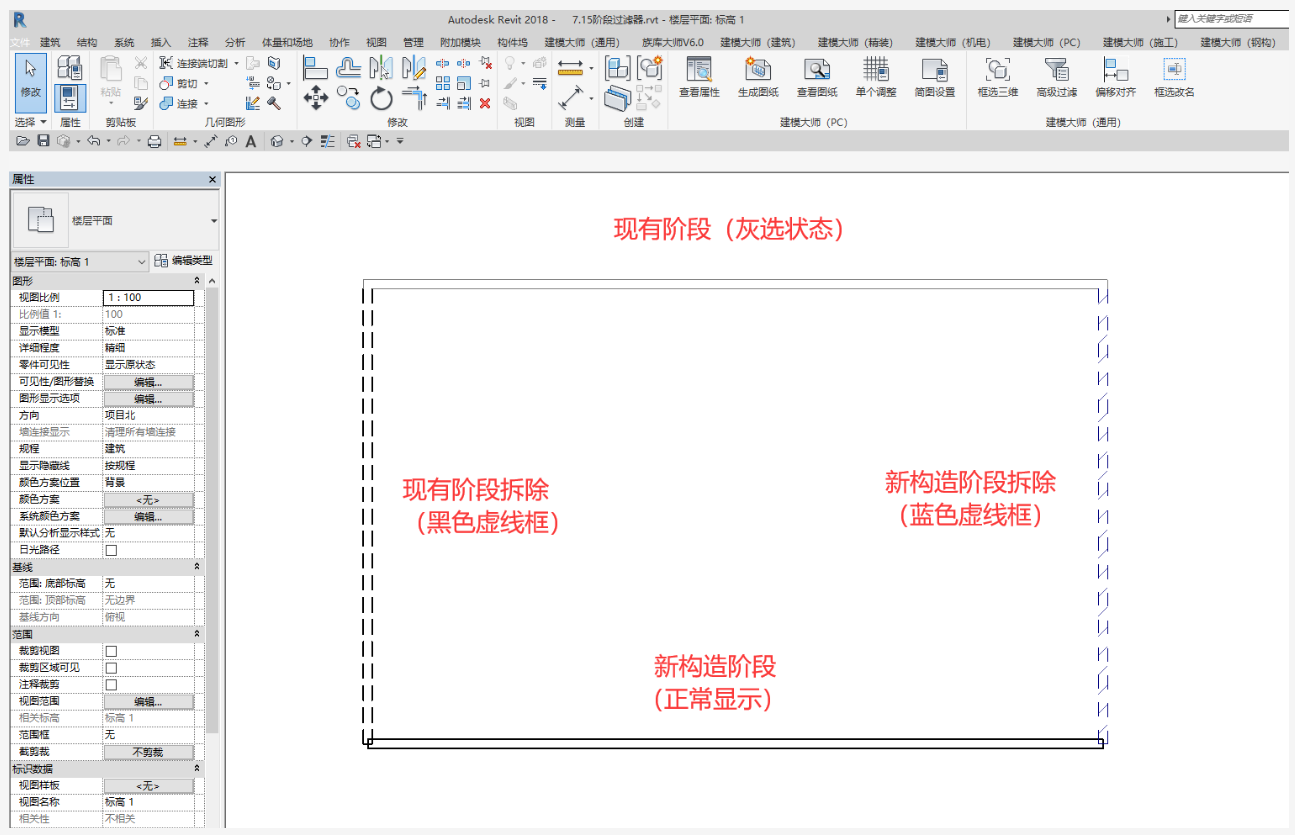

● 4.阶段化过滤器选择“全部显示”、阶段选择“新构造”，

（观察墙体，新构造阶段新建的墙体正常显示，但是拆除的墙体成蓝色虚线框显示；现有阶段绘制的墙体成灰色显示，拆除的墙体成黑色虚线框显示）；

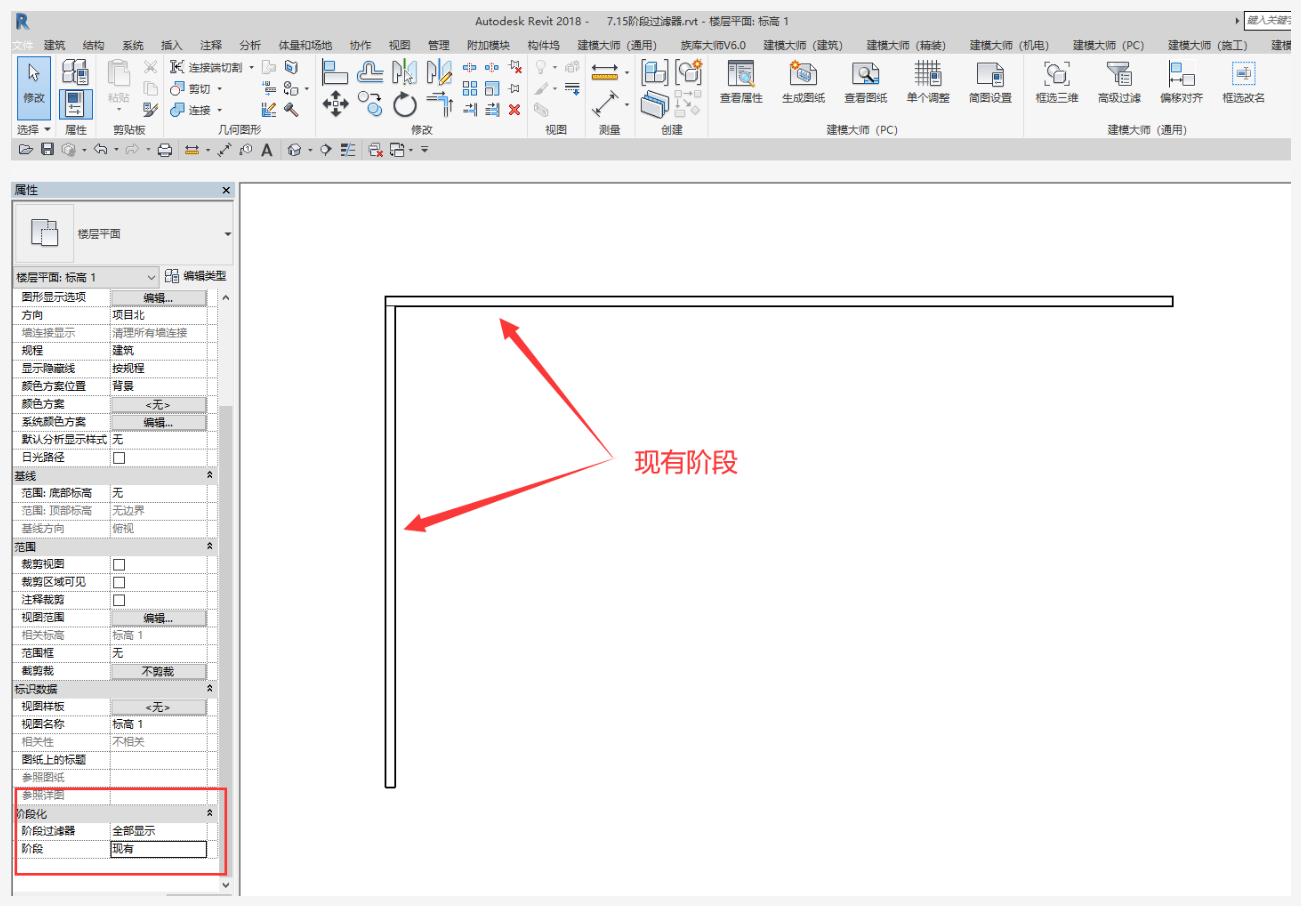

● 5.阶段化过滤器选择“全部显示”、阶段选择“现有”，

（观察墙体，新构造阶段新建的墙体和拆除的墙体都不能显示；现有阶段绘制的墙体和拆除的墙体成都能正常显示）；

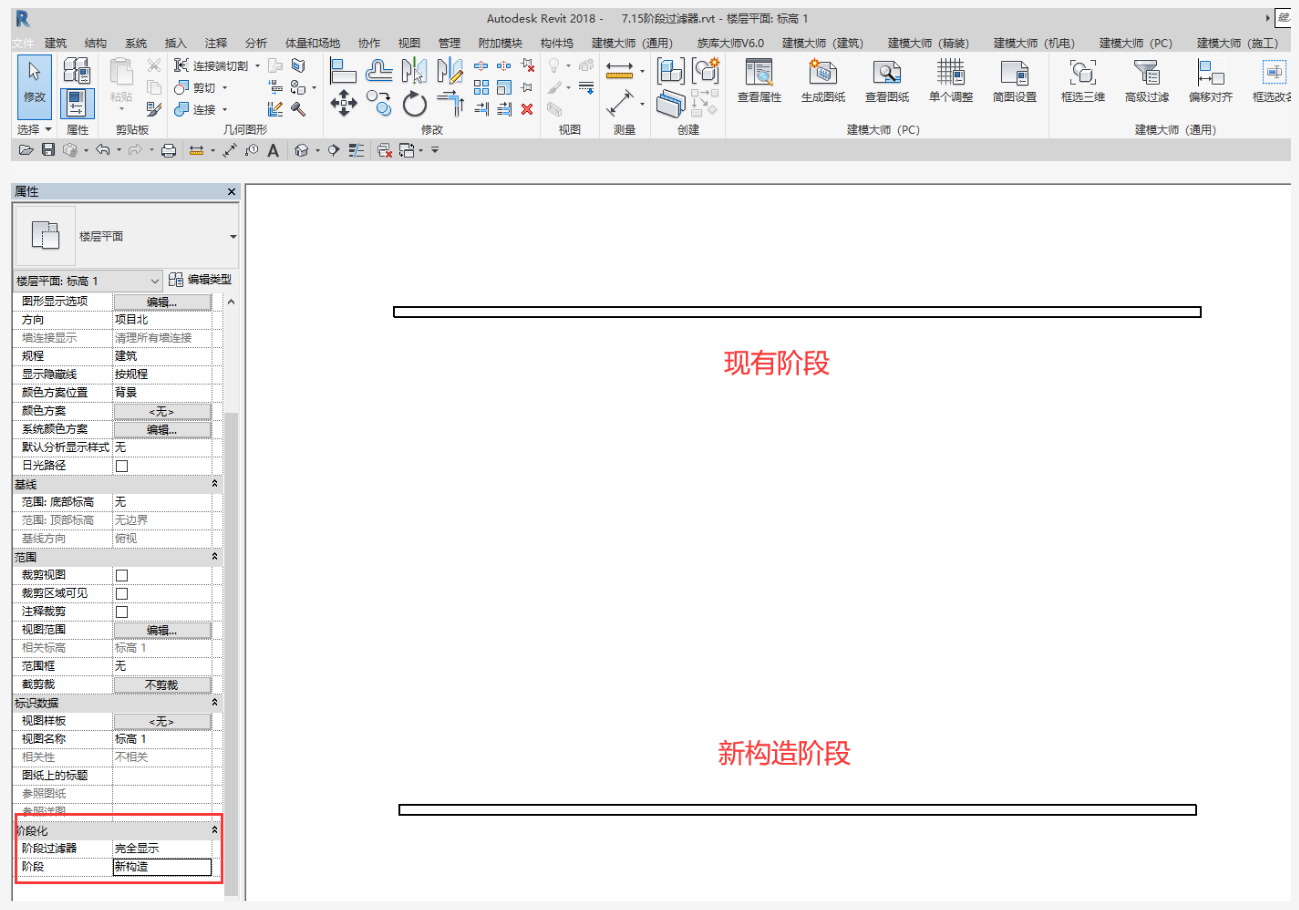

● 6.阶段化过滤器选择“完全显示”、阶段选择“新构造”，

（观察墙体，现有阶段和新构造阶段绘制的墙体都能正常显示，但是拆除的墙体都没有显示）；

● 7.阶段化过滤器选择“完全显示”、阶段选择“现有”，

（观察墙体，新构造阶段新建的墙体和拆除的墙体都不能显示；现有阶段绘制的墙体和拆除的墙体成都能正常显示，即：现有阶段的“全部显示”与“完全显示”是一样的）；

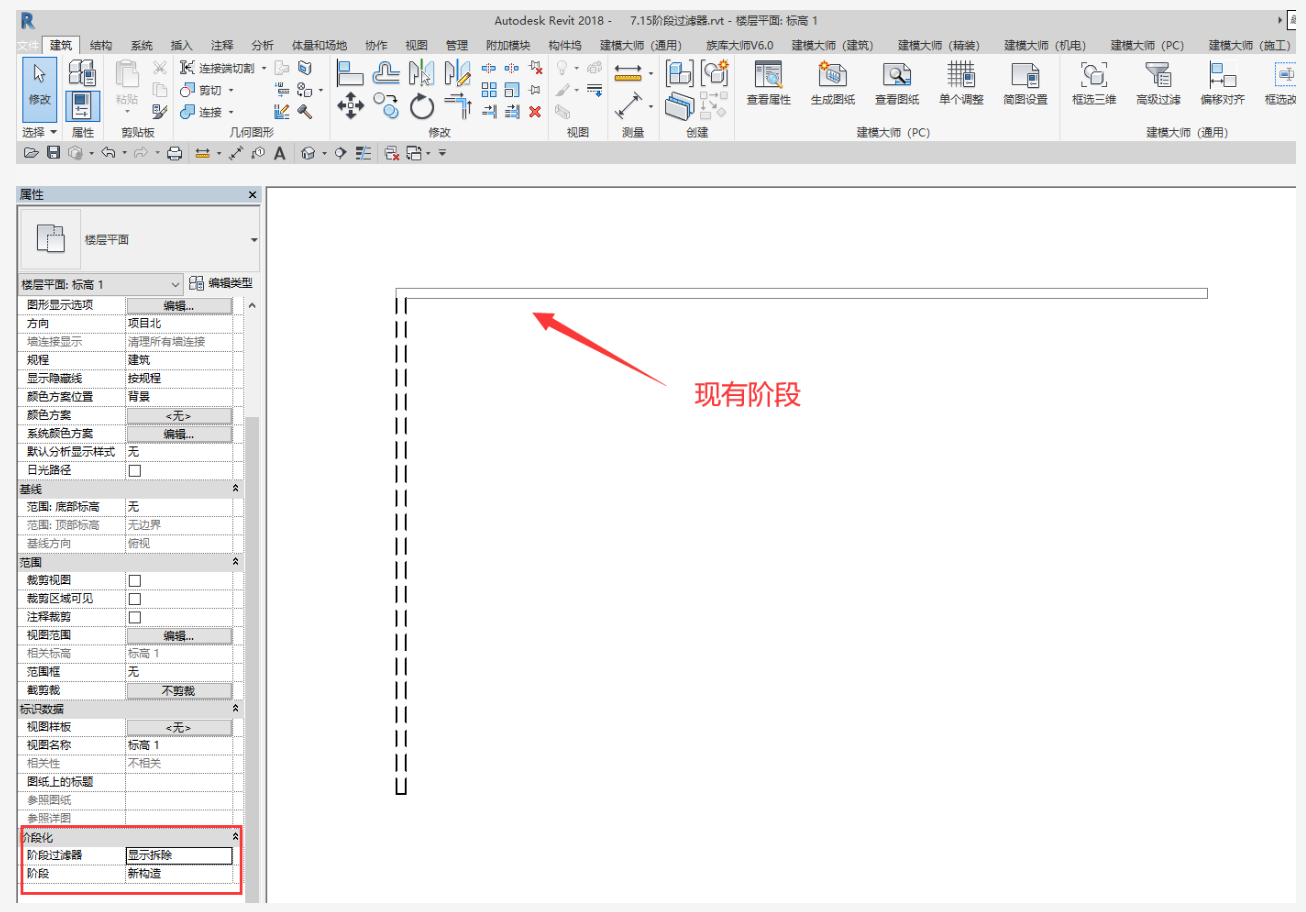

● 8.阶段化过滤器选择“显示原有+拆除”、阶段选择“新构造”，

（观察墙体，新构造阶段新建的墙体和拆除的墙体都不能显示；现有阶段绘制的墙体成灰色显示，拆除的墙体成黑色虚线框显示）；

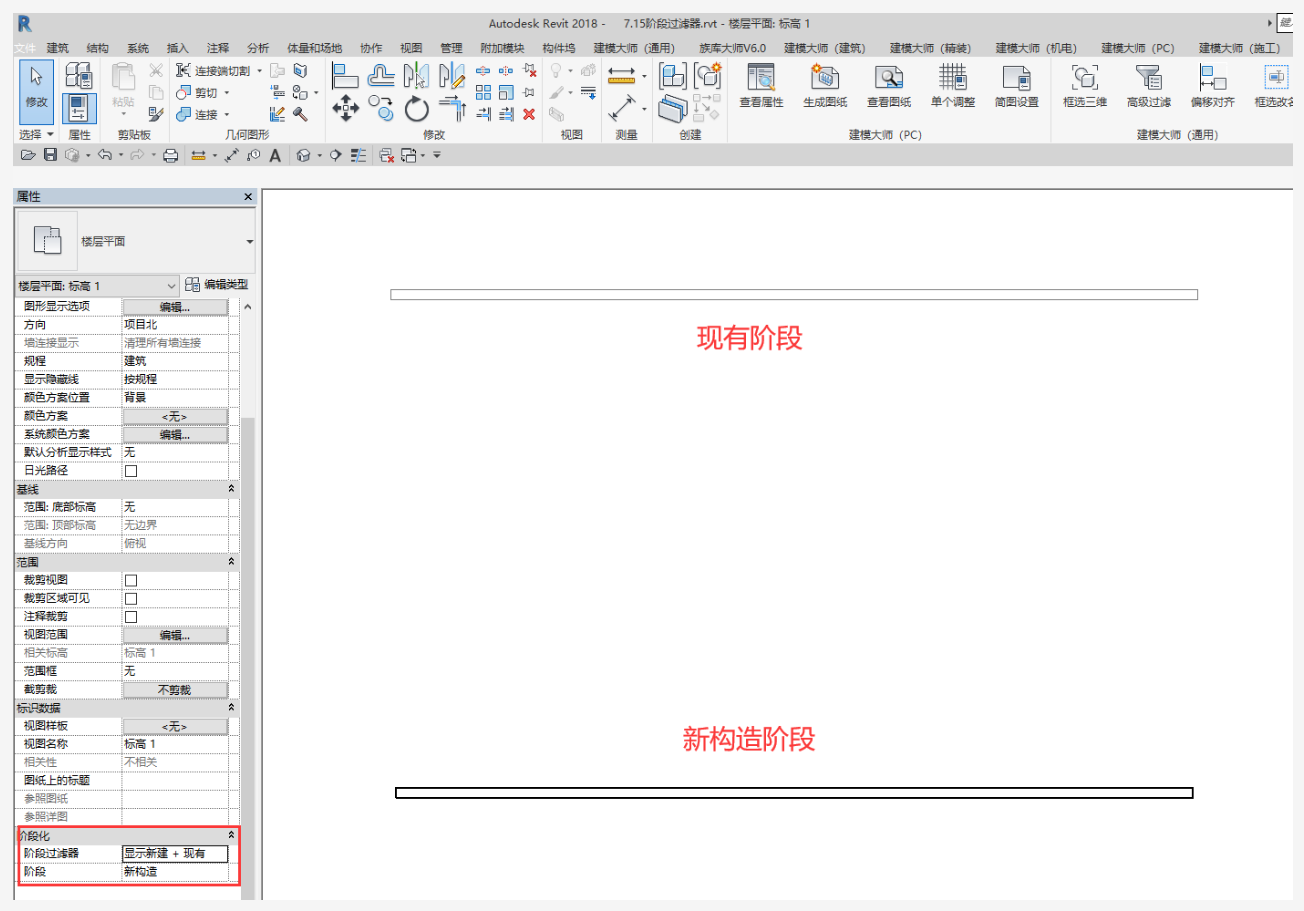

● 9.阶段化过滤器选择“显示新建+现有”、阶段选择“新构造”，

（观察墙体，新构造阶段新建的墙体正常显示；现有阶段绘制的墙体成灰色显示）；

其他选项就不一一为大家列举，感兴趣的可以多进行尝试，看看其他选项所对应的显示情况如何。

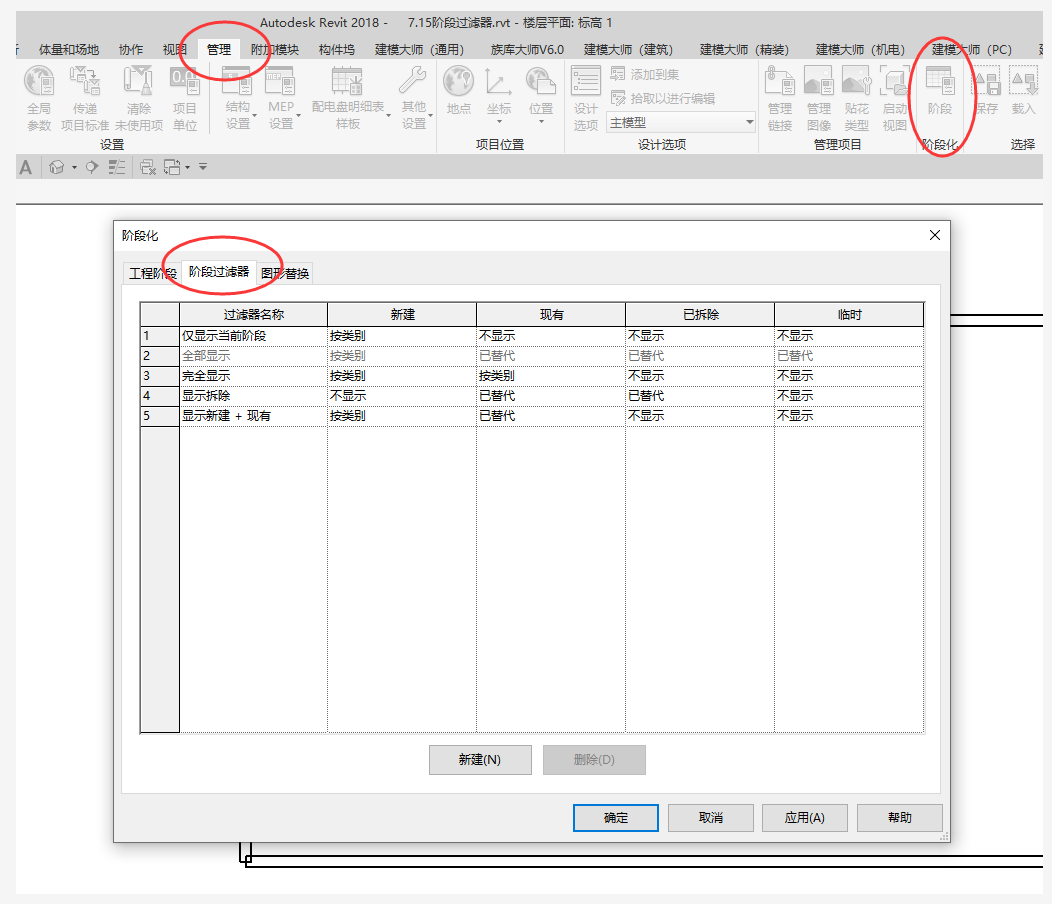

● 10.如果想改变各阶段的图元显示情况，也可以在“管理”选项卡的“阶段”中进行修改；

（建议按照软件默认的设置进行操作）
