Revit小技巧:CAD导入Revit中底图处理的内容和方法

image_print阅读模式

问题:revit中导入底图,处理底图时我们需要处理什么,怎么样具体操作?主要处理两部分,删除多余的图元和图纸比例调整,我们就来看一下

1. 删除多余图元,在cad中这副伞墙图里门是多余的,我要处理掉,现在它是一个整体,如图(1)

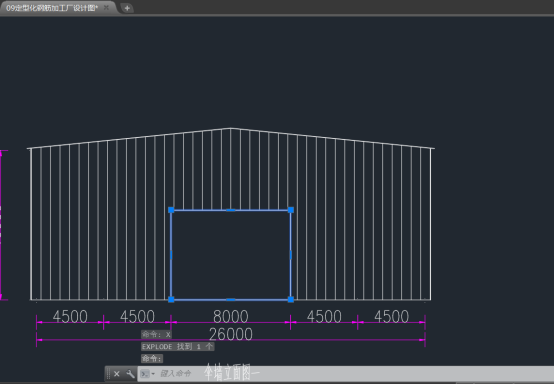

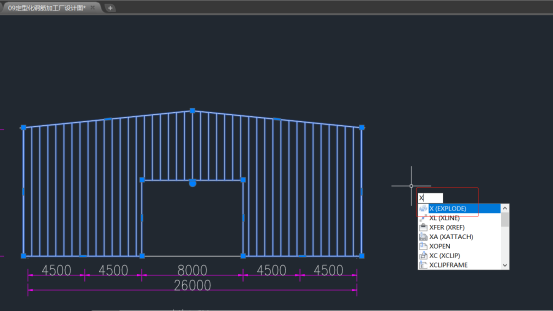

2. 选中,输入快捷键X,分解,如图(2)

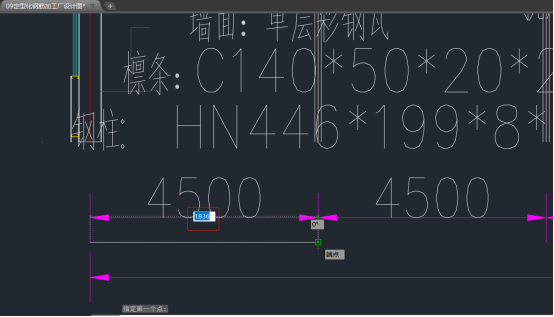

3. 这就分开了,门线可以单独选中了,如图(3)

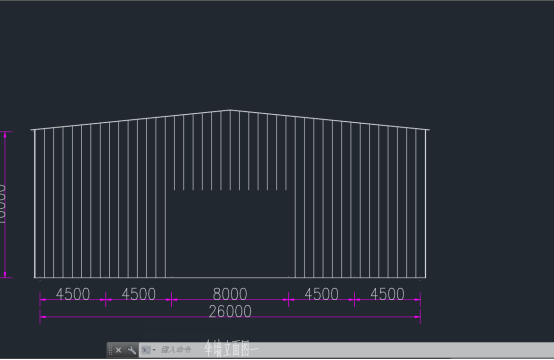

4. 删除,如图(4)所示

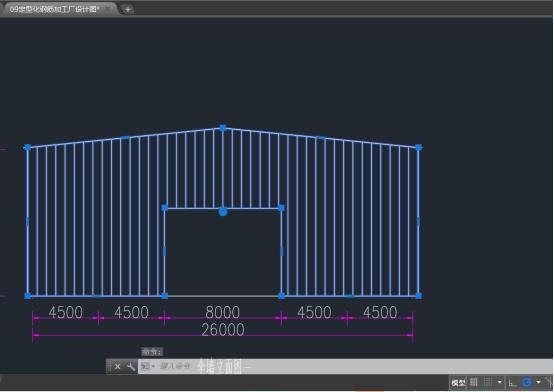

5. 第二大类,图纸比例不合适,不可以直接套用底图,尺寸对不上,如图(5)所示

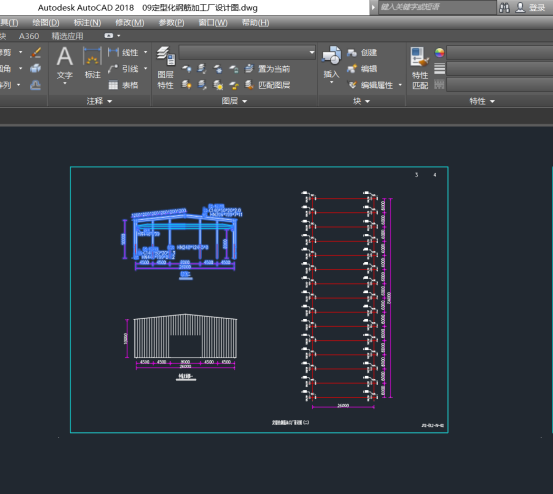

6. 告诉大家一个传统不会出错的方法,首先在空白处绘制一条图纸标注尺寸的西线,选中图纸,如图(6)所示

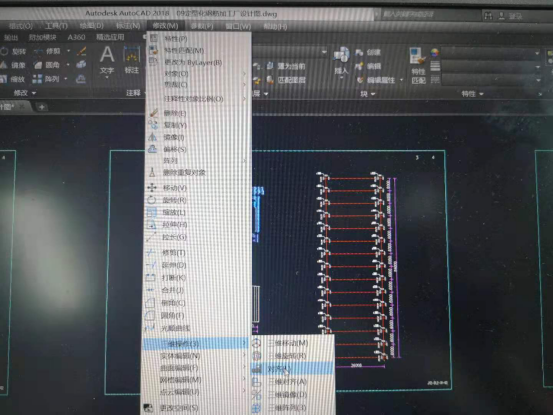

7. 修改,三位操作,对齐,如图(7)所示

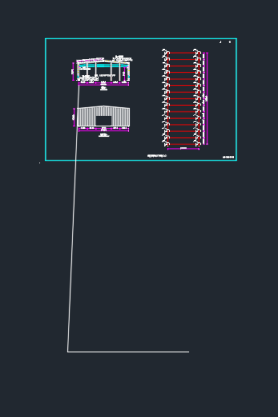

8. 点与点对应,点击图纸上左点,再点击下部线左点,如图(8)所示

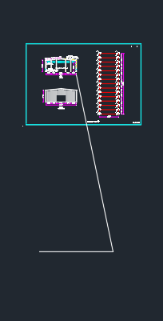

9. 点击图纸上右点,再点击下部线右点,如图(9)所示

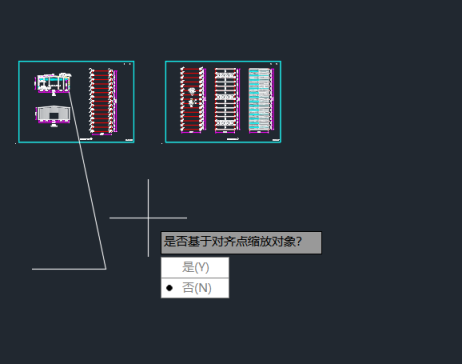

10. 最后,右击,点击是,如图(10)所示

11. 这样就缩放好了,尺寸合适,直接快捷键W,做块保存就可以,如图(11)所示

总结:CAD底图导入revit时处理的方法,主要是删除多余的图元和图纸比例调整。
