Revit楼板边缘什么作用？关于Revit中如何利用楼板边缘绘制室外台阶

    对于不规则的室外台阶，采用楼板边缘进行绘制。对于规则的楼梯。直接用楼梯命令进行绘制。

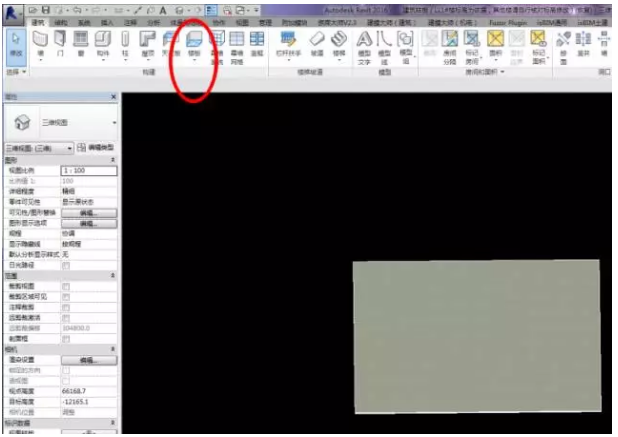

    1、楼板边缘进行室外台阶的绘制，首先绘制楼板。

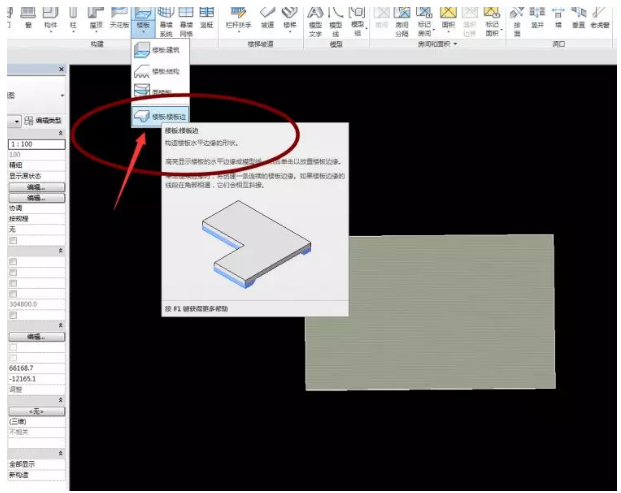

    2、选择楼板边缘命令。

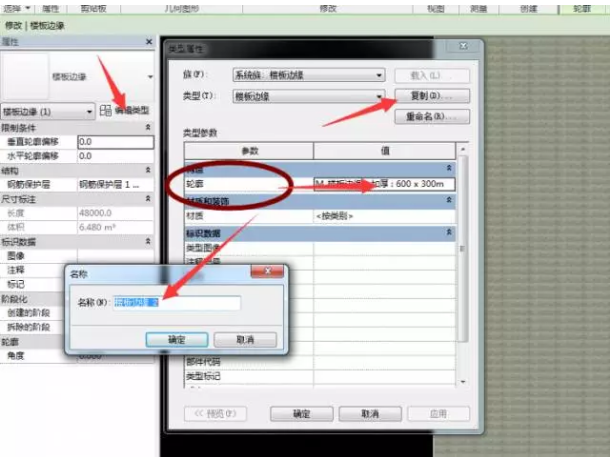

    3、选择楼板边界轮廓，点击编辑类型，复制命名室外台阶。

    类型参数对话框轮廓一栏，插入自定义轮廓族。

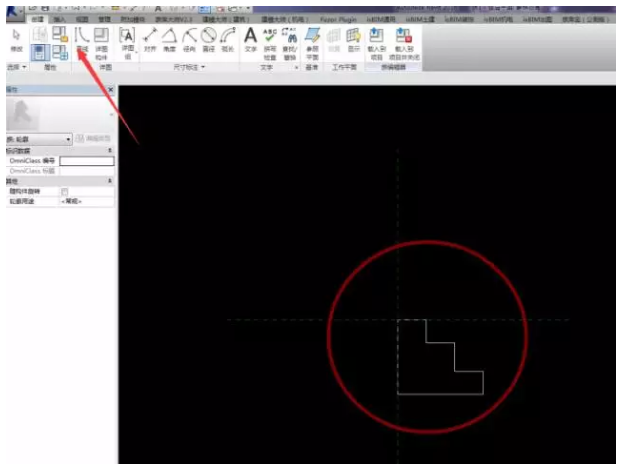

    4、新建族，公制轮廓族样板，编辑轮廓。创建点击直线绘制轮廓。载入项目。

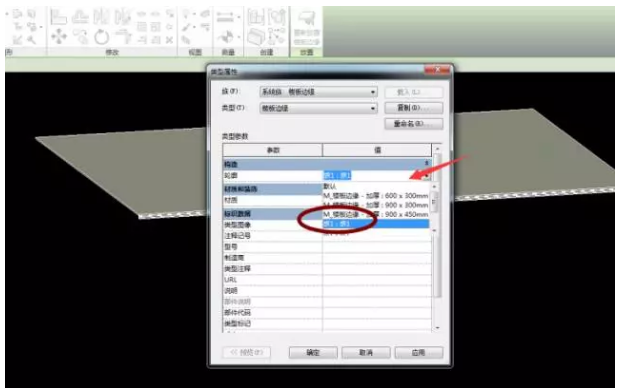

    5、插入族轮廓

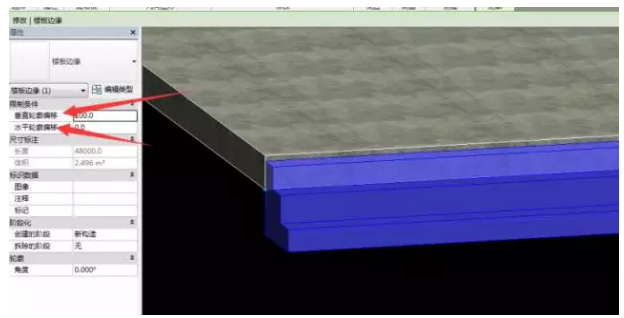

    6、垂直轮廓偏移和水平轮廓偏移在不同方向上的移动。
