Revit桥架如何翻弯?Revit桥架碰撞调整注意要点

    文章来源:启安贝姆 杨海军

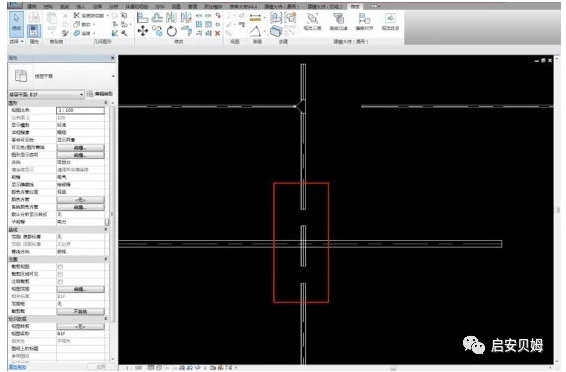

    1)选中需要调整的桥架

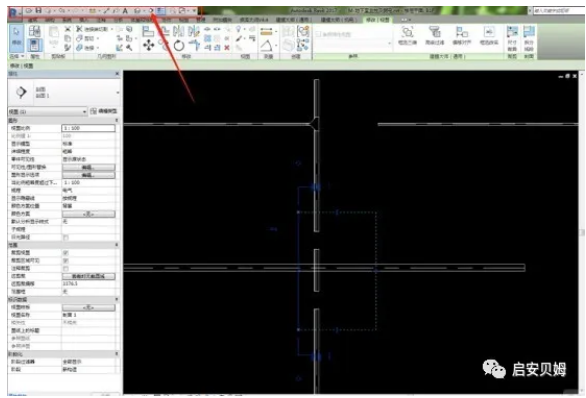

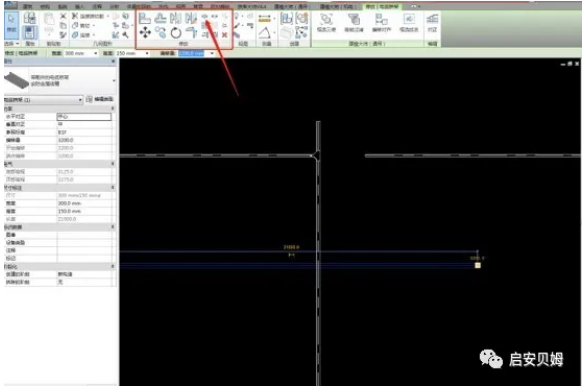

    2)在修改选项中的拆分图元,使其调整的桥架分段。

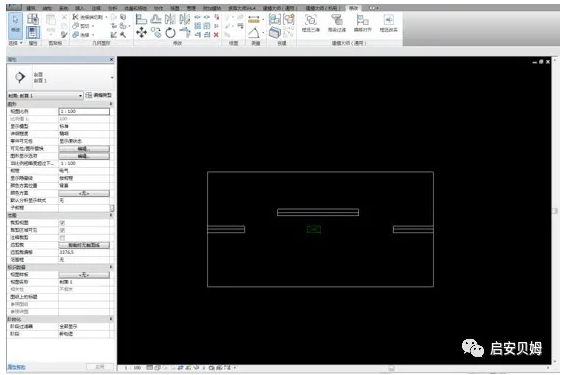

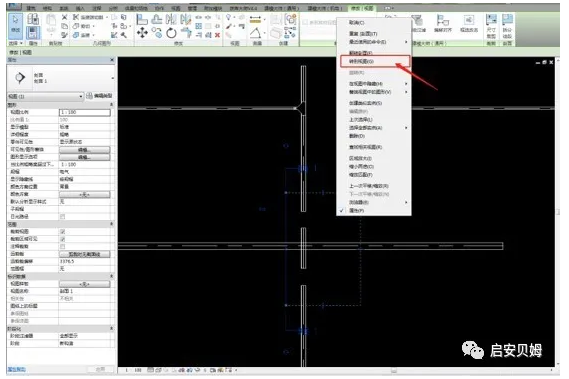

    3)创建剖面,在剖面框右击转到视图。如图示。

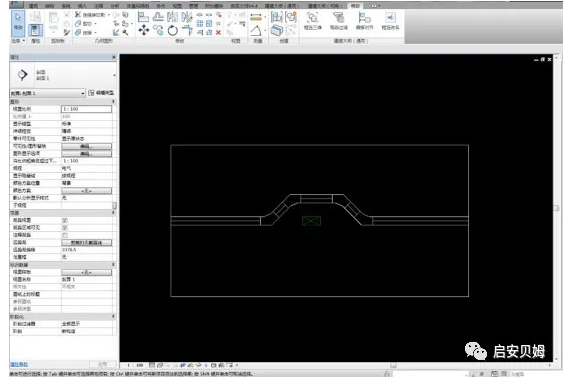

    4)在剖面视图中调整桥架高度,鼠标转动选择需要的角度弯头,翻弯完成。如图示。
