Revit变径三通怎么画?BIM软件小技巧:Revit变径Y形三通族的制作

    在现实生活中T形三通是有半径的,可是在MEP中自带的族里只是通过活接头来实现变径,而三通是同径,不符合施工要求,今天我给大家说下如何画一个T形三通族和如何来实现这一功能。

    首先新建一个公制常规模型族,在族类型中添加如下参数和公式:

    在绘图区绘制如下多条参照平面及标注后添加对应参数,如下图所示:

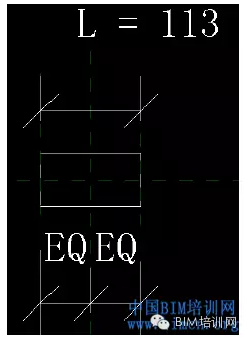

    在平面图中用放样融合工具绘制,路径位于水平中心线上,长度为L,左轮廓圆半径为管半径一,右边的轮廓圆半径为管半径二,如下图所示:

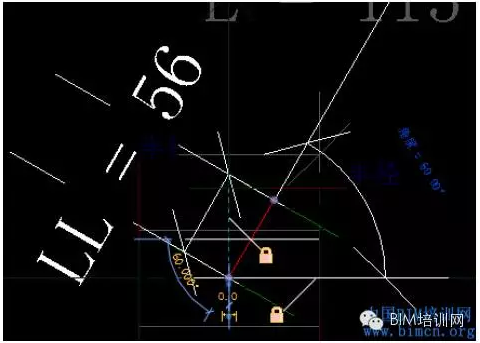

    再绘制一个放样融合长茺为LL添加一个角度参数,起点与中心锁定,如下图所示:

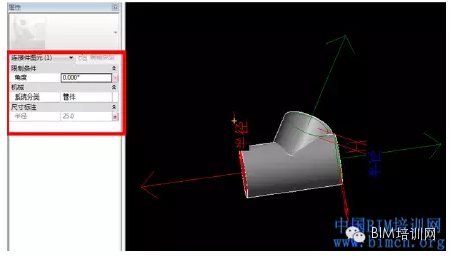

    轮廓一的轮廓圆半径为管半径中心起点,轮廓二的圆半径为管半径三。在三维图中添加三个管道连接件,左右两连接件的设置如下图所示,上面那个连接件的设置多个角度关联:

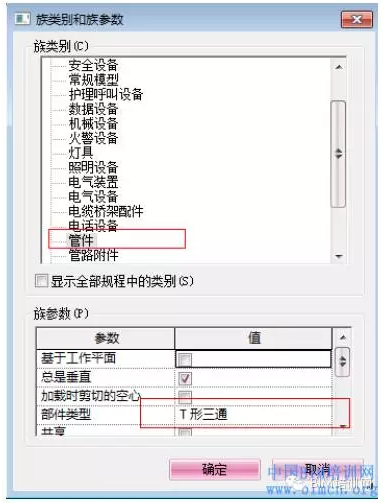

    最后,把族类型与族参数设置如下:
