Revit变径梁怎么办?Revit变径梁技巧

    很项目都会出现变径梁,多少出现在阳台梁。

Revit变径梁怎么办?Revit变径梁技巧插图

    如果出现的不叫频密的建议建立一个参数化族,但是如果只有寥寥几根可以选择下面方法。

Revit变径梁怎么办?Revit变径梁技巧插图1

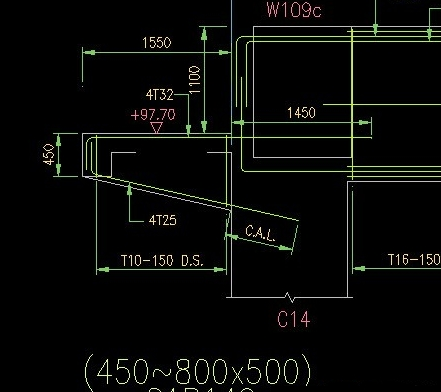

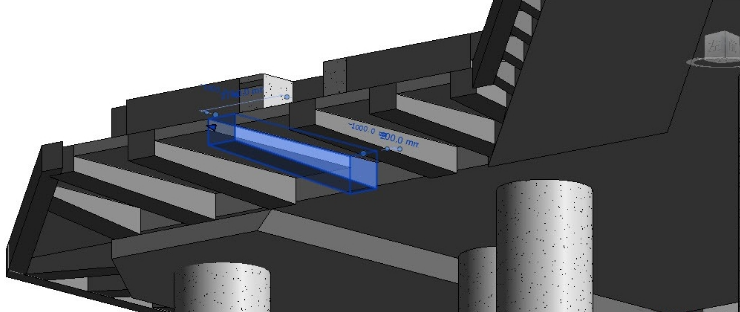

    例如要建立此梁,首先绘制一根800x500mm的梁,转到三维视图用此命令

Revit变径梁怎么办?Revit变径梁技巧插图2

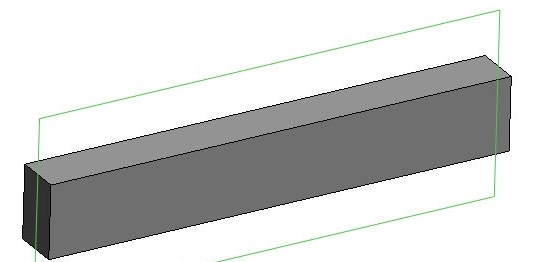

    然后将其变为水平裁剪,如图

Revit变径梁怎么办?Revit变径梁技巧插图3

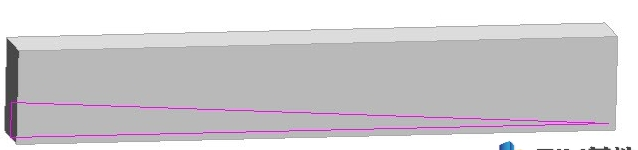

    然后剪去斜的部分

Revit变径梁怎么办?Revit变径梁技巧插图4

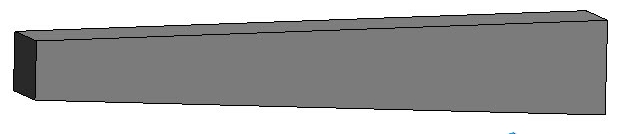

    最后就完成了。

Revit变径梁怎么办?Revit变径梁技巧插图5
