我们在制作族的时候,有时为了使族更加形象,需要在模型表面上创建文字。但是如何在消火栓,茶杯等曲面模型上创建文字,这时可能我们首先会想到使用模型文字命令,但是模型文字无法拾取曲面进行放置,并且无法被空心剪切,所以无法使用模型文字命令做出曲面字体。

    今天来教大家一个小技巧,可以创建曲面的模型文字~

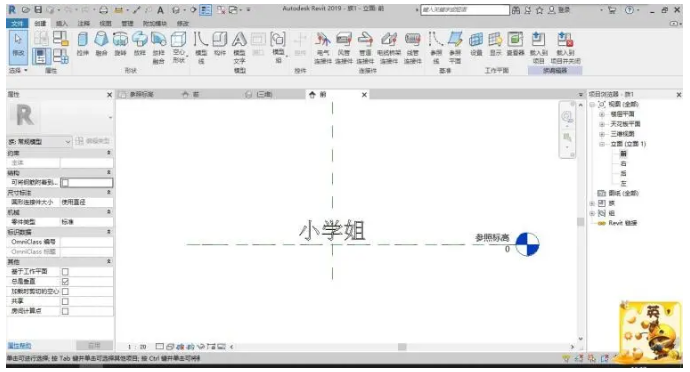

    1.新建一个公制常规模型族,进入前立面视图,使用模型文字创建一个字体,保存为“族1”。

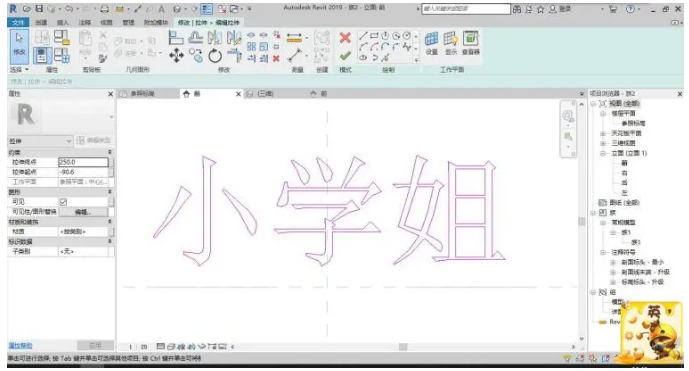

    2.再次新建一个公制常规模型族,将刚刚创建好的“族1”载入。进入前立面视图,点击拉伸命令,使用“拾取线”命令拾取族1模型文字的边缘,可通过Tab来切换捕捉对象,一次拾取整个轮廓。

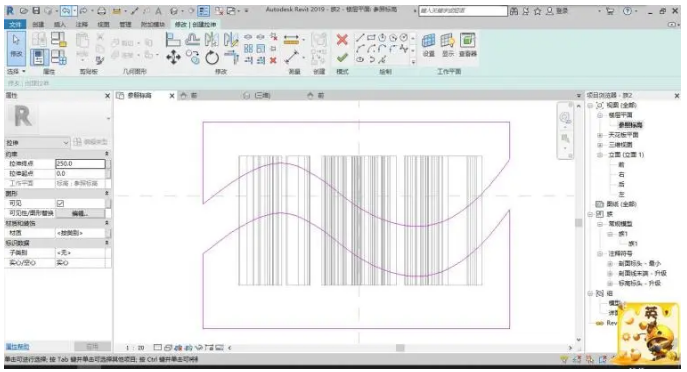

    3.进入参照标高视图,将“族1”删除,使用拉伸创建一个曲面模型。(保证此模型的上下表面均超过文字模型的上下表面。)

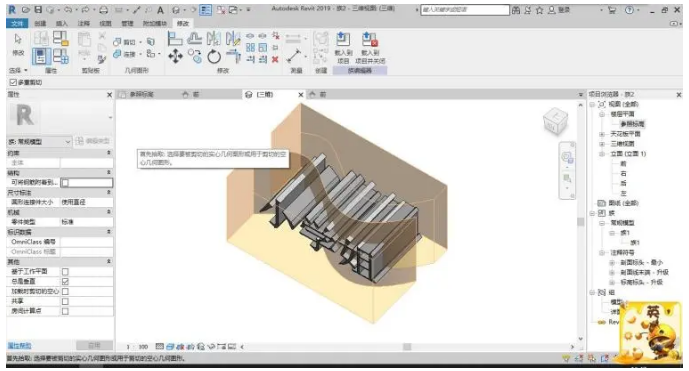

    4.进入三维视图,将刚刚创建的曲面形状转化为空心形状。

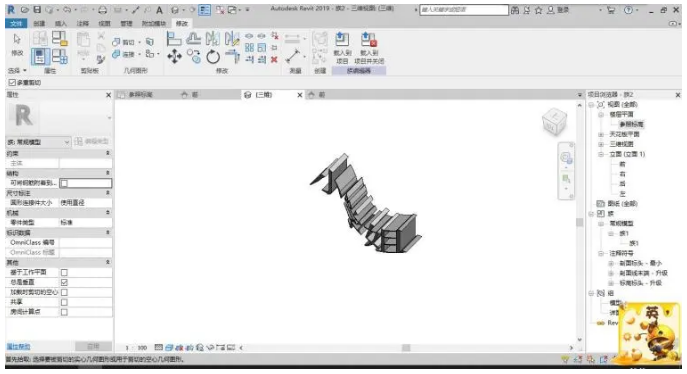

    5.使用“剪切”命令,依次点击两个拉伸的模型,完成曲面字体的创建。
