Revit如何利用楼板边缘绘制室外台阶?

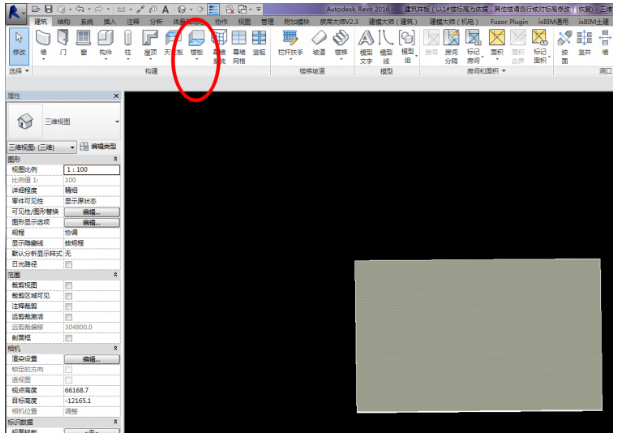

对于不规则的室外台阶,采用楼板边缘进行绘制。对于规则的楼梯。直接用楼梯命令进行绘制。楼板边缘进行室外台阶的绘制,首先绘制楼板。

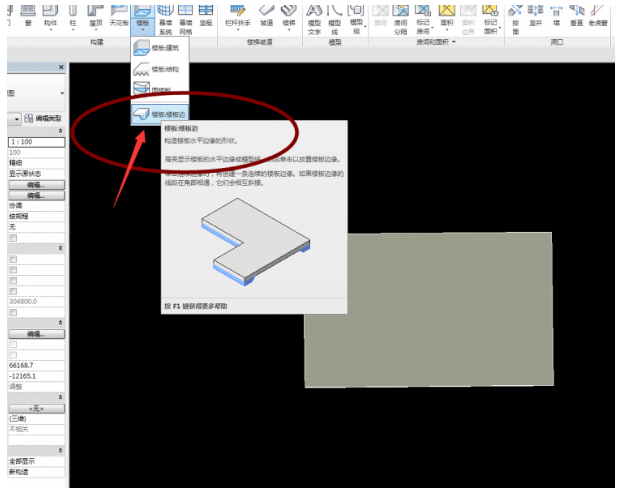

选择楼板边缘命令。

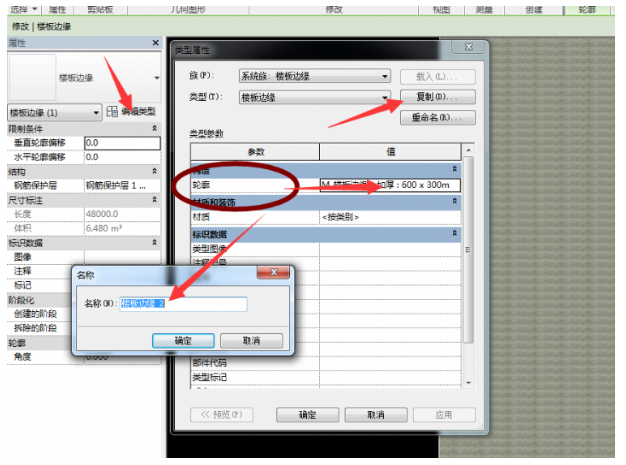

选择楼板边界轮廓,点击编辑类型,复制命名室外台阶。

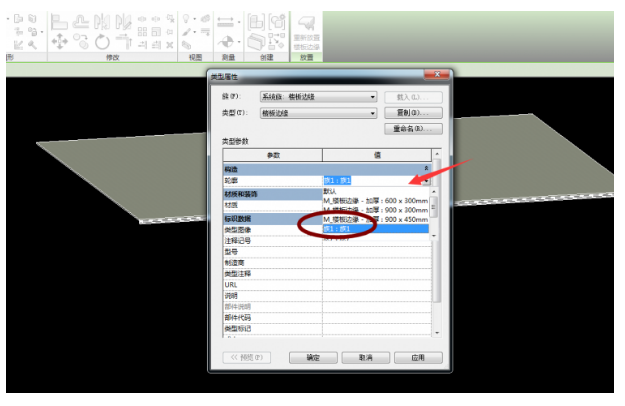

类型参数对话框轮廓一栏,插入自定义轮廓族。

新建族,公制轮廓族样板,编辑轮廓。创建点击直线绘制轮廓。载入项目。

插入族轮廓

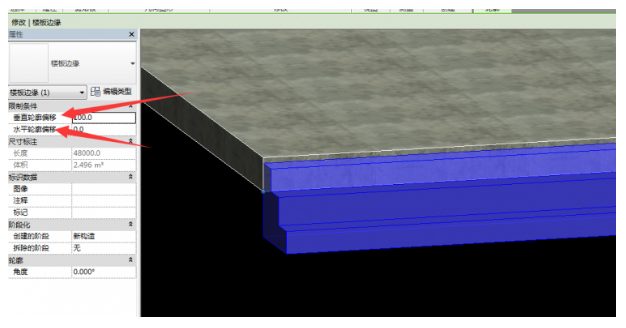

垂直轮廓偏移和水平轮廓偏移在不同方向上的移动。
