做了这么久的BIM了,经常有学员经过培训之后,自己进行实际项目操作,往往在链接/导入cad这一步就出现了很大的问题,cad图纸链接/导入到项目或者族,往往是学员问到的最多的问题之一,接下来我详细的给大家演示一下完整的操作步骤及遇到问题解决思路。

导入/链接cad步骤:在族中导入cad

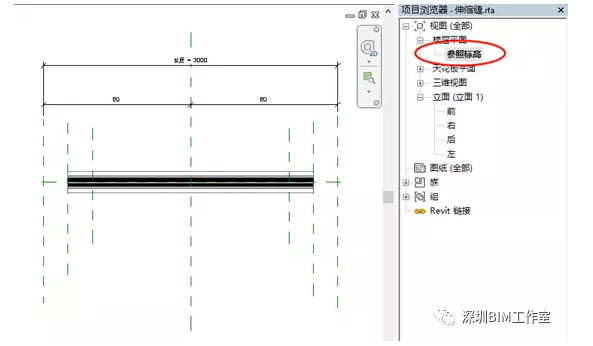

在族中设置工作平面,将视图切换到参照标高楼层平面

    在创建选项卡里,单击设置

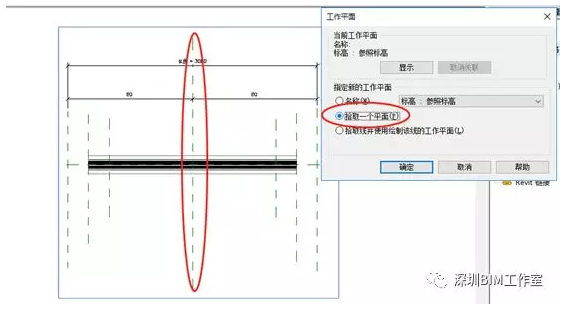

    进入到工作平面对话框,拾取一个工作平面,拾取中心线如图所示

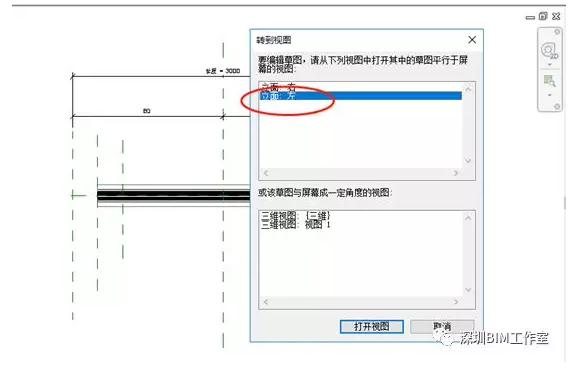

    进入到转到视图对话框,一般选择进入左立面

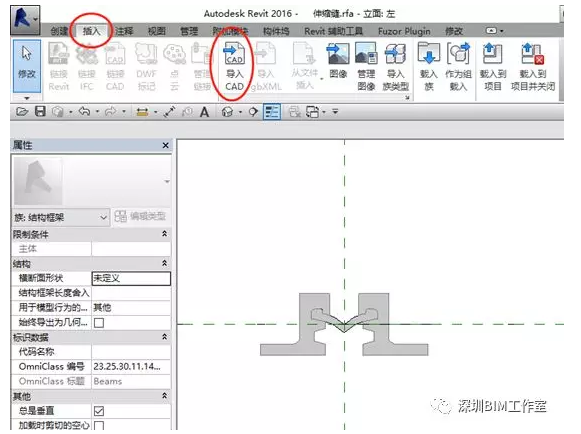

    进入左立面之后我们就可以进行导入cad了,单击插入——导入cad

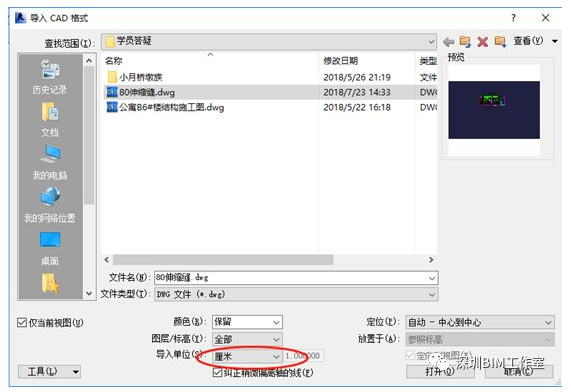

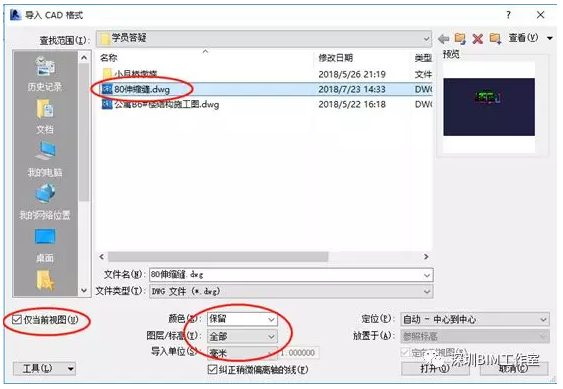

按照截图操作进行设置如下图

    注意:一定要勾选仅当前视图,不然其它视图也会出现。操作一定要严谨

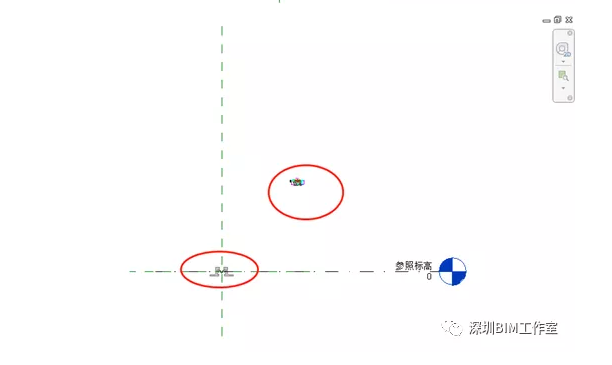

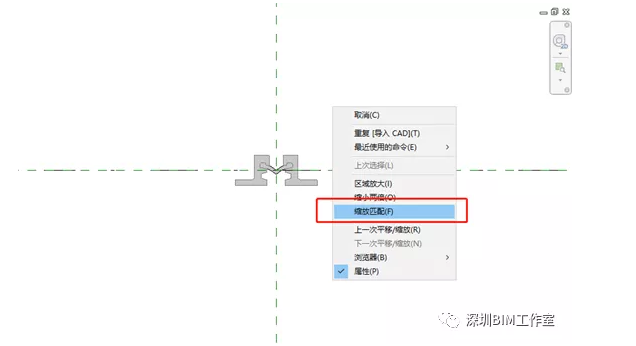

载入cad之后,如果绘图区域没有显示cad图纸,不要着急,在空白处单击鼠标右键,选择缩放匹配,cad图纸就会出现了,如图所示:

    怎么发现发现导入cad图纸比例不对?

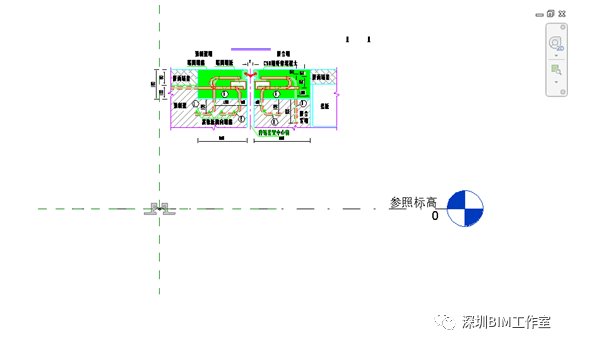

找到cad图纸,用对齐尺寸标注,标在原cad图纸标注的地方,如图

我们可以发现,cad原标注上的数值是180,而revit标注的数值是18,那么问题来了,当导入的cad图纸比例不对的时候,我们怎么解决这个问题呢?

    其实有2种方法:

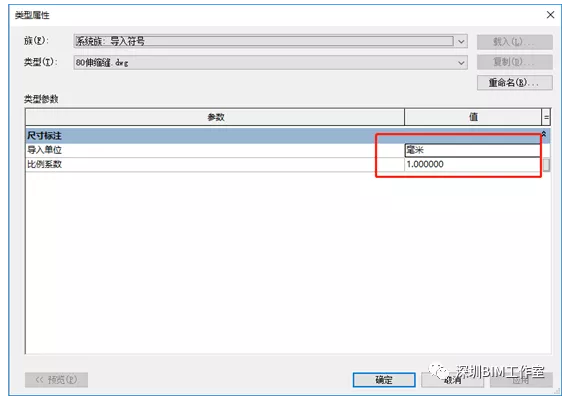

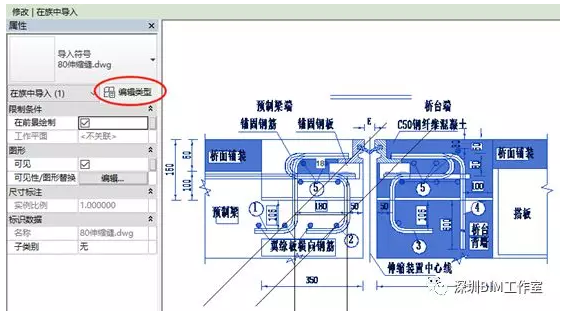

第一种,选中导入cad图纸,在属性栏单击类型属性

    将比例系数由1改为10。

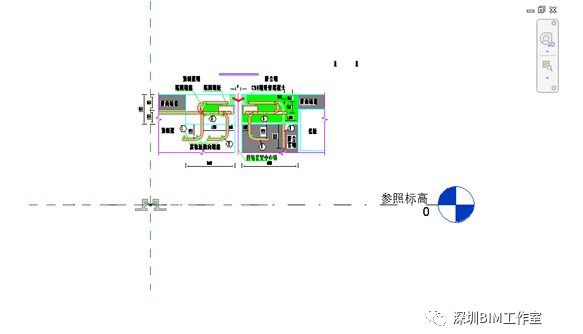

    完成之后如下图,然后将cad移动到指定的位置锁定即可,记住一定要严谨,严谨,严谨!(如果更改比例之后,cad图纸不见了,那么继续右键使用缩放匹配)

个人认为这种方法最简单粗暴,操作简单,是cad比例错误的首选。

    第二种方法,将错误比例的cad从族中删除,再一次导入cad的时候,选择cm为单位。将cad图纸载入到项目中进行检验(对齐尺寸标注)即可。

    到了这一步,我们已经知道2种解决cad比例错误的方法了,我简单总结一下,第二种方法载入revit,只能选择mm,cm,dm,m等单位格式,如果不满足这些比例条件,那么这种方法不适用了,所以我们要使用第一种方法,只需要找出比例系数(对齐尺寸标注),然后更改比例系数即可,非常好用,欢迎大家尝试!
