今天想跟大家聊聊revit里的系统里的系统分类、系统类型、系统名称。
也是几个容易混淆的术语
与类别、族、类型不一样，注意区分。
如：类别：柱；
族：圆柱；
类型：圆柱400mm。
这里以系统里的风管为例进行介绍
系统分类：所属的风管类别，有三种，就是对应分管的主要功能进行划分。如：送风、排风、回风；
系统类型：所属的风管类型，基于风管的类别的功能进行衍生，如：送风、新风、排烟等；
系统名称：所属的风管名称，可以根据需求设置，如：新风管；
一般新建项目，只有三个风管系统就是：回风、排风、送风。
系统分类也与之对应，只有这三种系统分类，不可更改。就算你把回风进行重命名他的系统分类也还是如此。如新建排烟管和排风都属于一种类型的，所以可以利用排风进行复制创建排烟。
如果要新建系统类型怎么办呢，需要在项目浏览器的族里找到风管系统，进行复制，复制哪一个，系统类别就和哪一个一样，不可修改。复制后在属性列表里才会出现。复制后重命名的名称为系统类型。

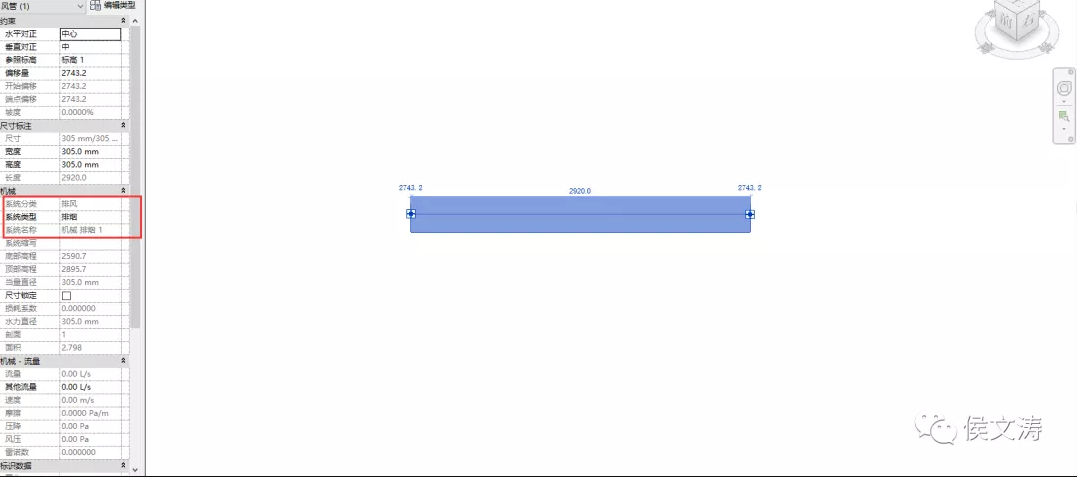

绘制一段排烟管，可以看到系统类型可选，但是系统分类和系统名称灰显不可修改。
在属性—类型属性里也不可修改

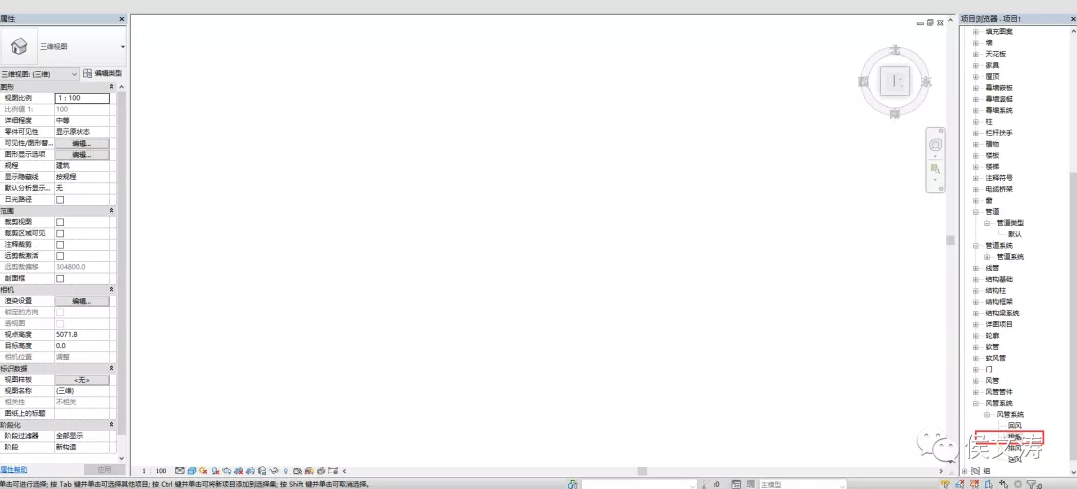

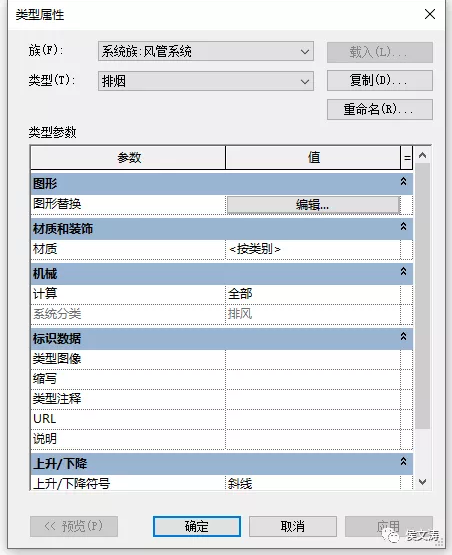

双击项目浏览器里的排烟也不能修改
可能有细心的小伙伴会发现这两种方式打开的系统类型有点不一样，深究其原因的话我也还在琢磨，但是可以发现这都不能修改类型名称，那类型名称要怎么修改呢。
系统名称修改方式：

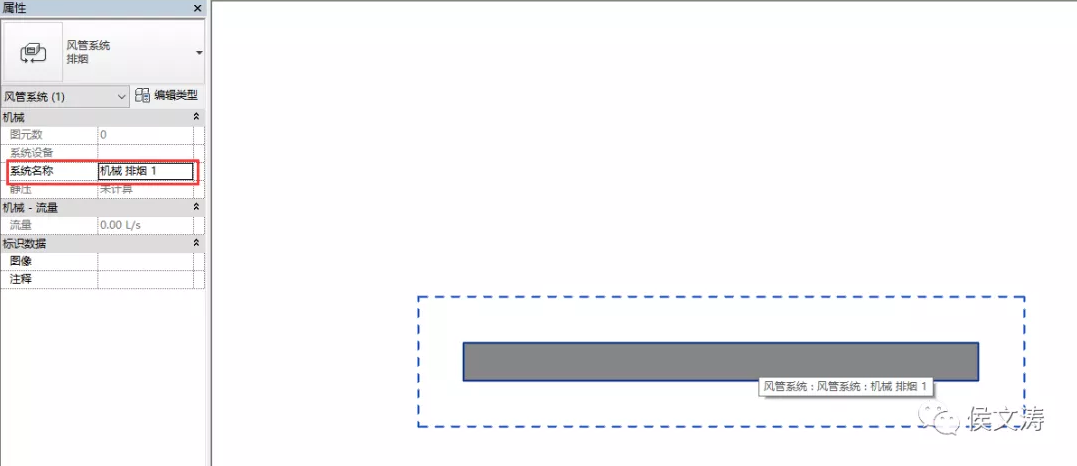

把鼠标放在风管上，按tab键出现虚线，再单击风管，出现属性即可修改。
系统名称一般为默认机械+系统类型+数字，每绘制一段就会数字加1。
总结（风管为例）：
1、系统类别有三种：回风、排风、送风，新建的风管的系统类别也是依据这三个而定，复制哪个就是那个类别，不可再修改；
2、系统类型：复制后重命名为系统类型名称，可修改；
3、系统名称：修改方式：把鼠标放在风管上，按tab键出现虚线，再单击风管，出现属性即可修改。
