目前,对于刚刚开始接触Revit的朋友也许还不清楚如何在Revit族中控制模型文字?下面就为大家分析一下。

1、创建一个基于面的常规模型,绘制参照线。

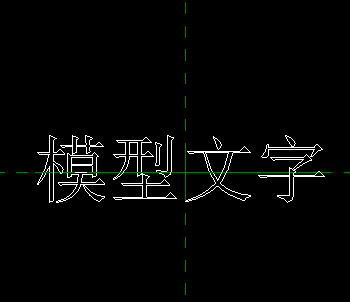

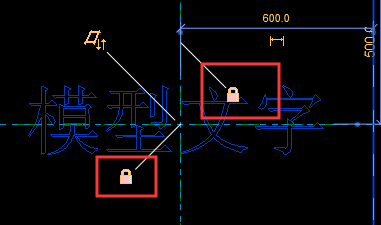

2、放置模型文字,并将模型文字与参照线锁定,水平方向与垂直方向都锁定,如图所示。

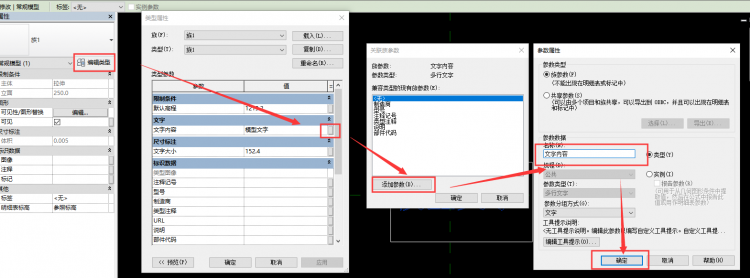

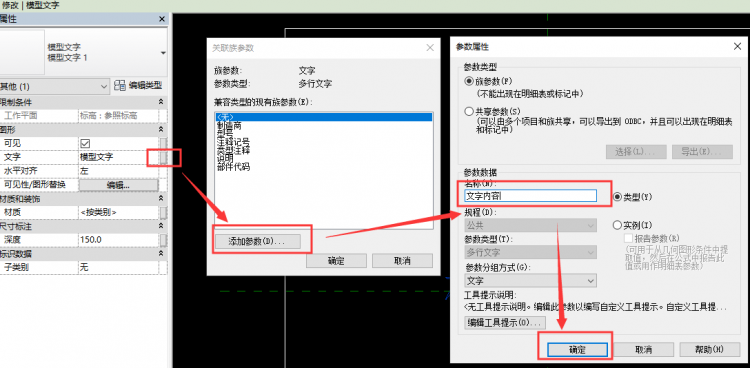

3、将文字添加参数,选择模型文字,在属性栏文字后方选择关联族参数,在弹出的对话框中点击参加参数,输入文字内容,如图所示。

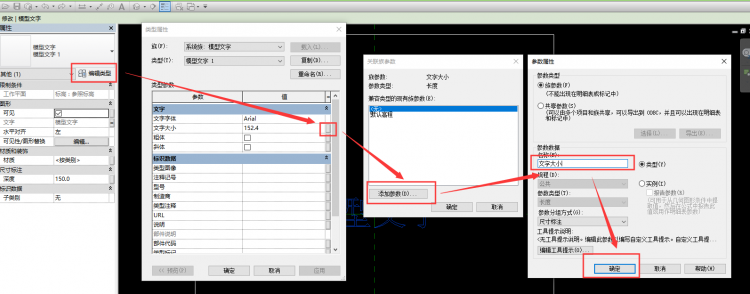

4、将文字大小添加参数,如图所示。

5、创建新的常规模型族文件,拉伸一个矩形。

6、将刚创建的模型文字族载入到新建的族文件中去,选择放置在面中,并锁定参照平面和模型文字族文件中的参照线,用来控制模型文字。

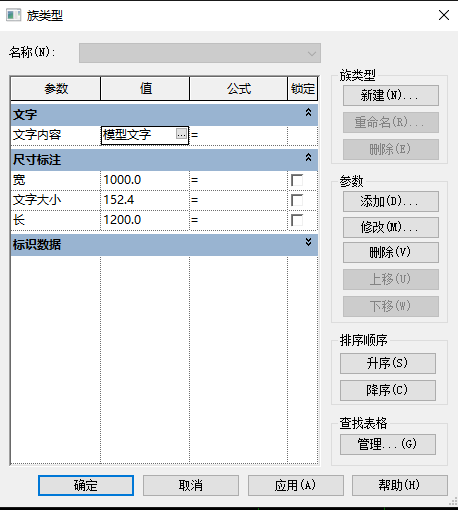

7、将模型文字族文件中的文字内容和文字大小参数关联到族文件中。

8、文字大小,可以输入公式,随着长宽的改变,文字大小可以改变。

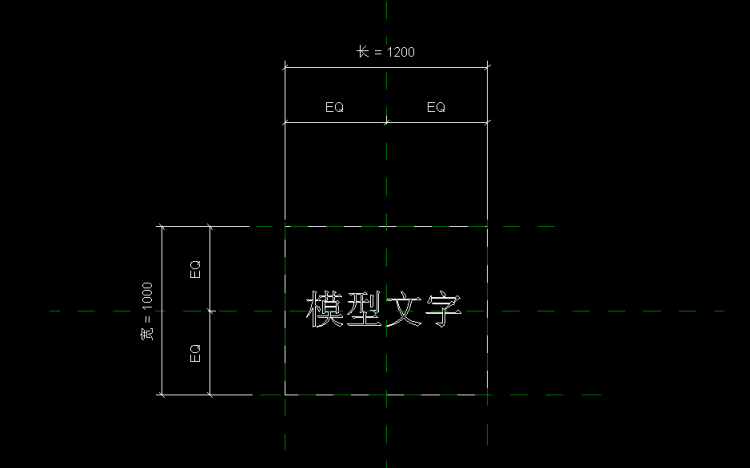

9、改变族的长宽尺寸,模型文字居中显示。
