关于Revit中模型文字的位置参变

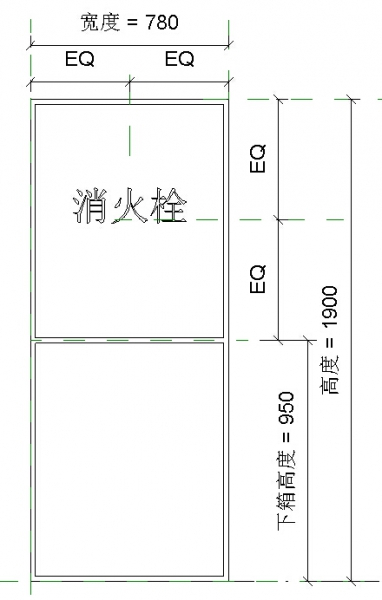

在一些需要参变的族里，有时需要模型文字的位置随参数进行变动。如下图，希望做出来的“消火栓”模型文字能在宽度、高度参数进行参变时，文字位置能固定保持居中放置。

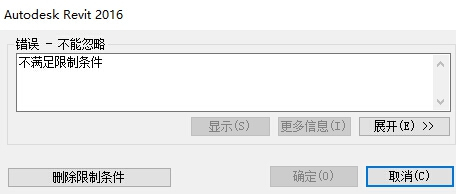

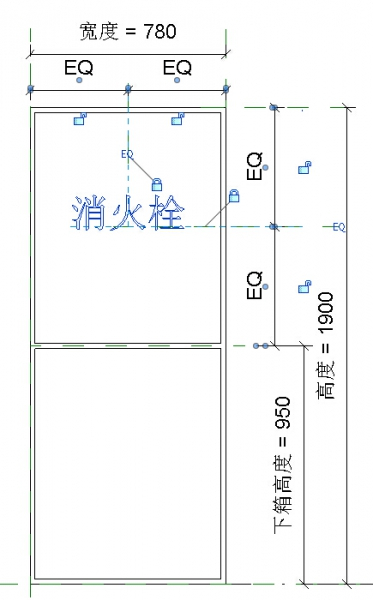

当添加完相关参数，并且对文字位置进行对齐锁定之后，修改“宽度”及“高度”参数值进行调试，总是提示“不满足限制条件”，如下图所示。

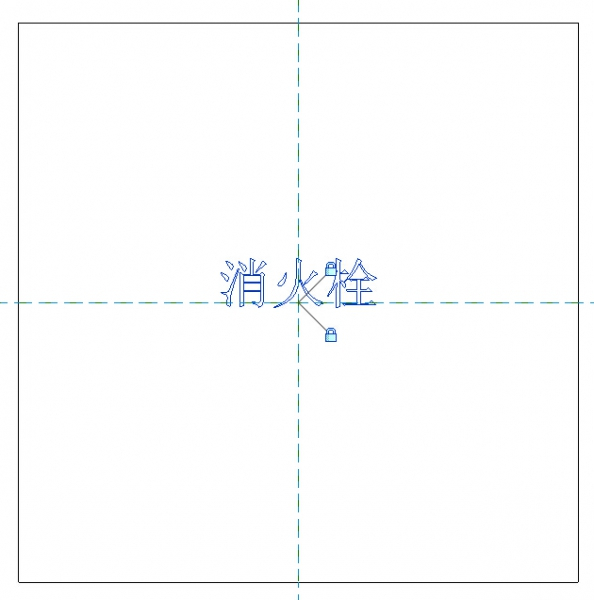

遇到这种问题可通过嵌套的方式解决。如下图所示，使用“基于面的公制常规模型”族样板，在“参照标高”平面放置模型文字，相关设置（文字大小，字体等）调整好后将需要参变的位置与参照平面进行锁定。

完成后将其载入到所需要添加的族中，放置到对应位置并且进行锁定，如下图所示。之后再进行调试，模型文字即可正常参变。
