目前,随着建筑行业的发展不断复杂化,使传统建筑业使用的CAD等软件已经不能满足建模的需求,BIM应用软件Revit也就应运而生,那么在Revit中梁、柱自动剪切的问题该如何解决?

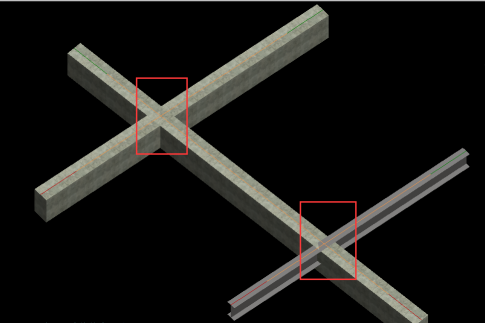

当梁彼此相交时,会出现某些不能自动剪切的情况。

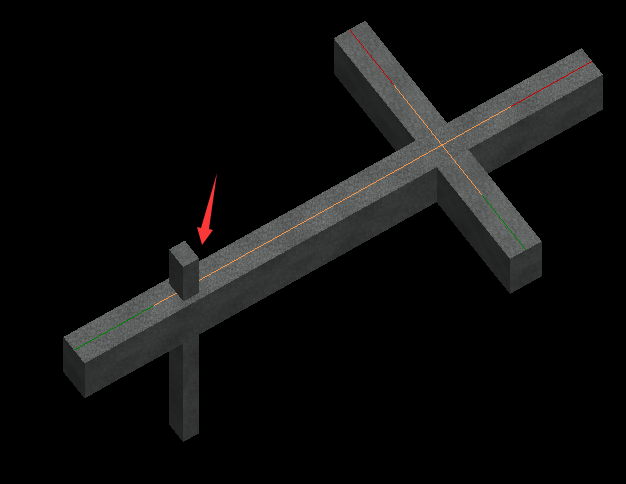

有时在项目中使用柱子与梁相交时,也会出现无法直接剪切的情况。(备注:都是材质相同的混凝土 – 预制混凝土)

在经过修改后可达到如下图所示结果

测试情况及知识补充如下:

载入矩形梁

载入预制-矩形梁、预制-矩形柱后进行放置,发现柱与梁之间并没有进行自动剪切并未

原因:选用的“用于模型行为的材质”必须为“混凝土”,而跟实体采用的材质无关。

编辑柱族,将其尺寸调小后

更改柱、梁族的“用于模型行为的材质”均为“混凝土”

再次载入到项目中

知识补充:关于载入时以族中的空心进行剪切

1.在“族类别和族参数”对话框中,选择“加载时剪切的空心”并单击“确定”。

2.单击“修改”选项卡 下“几何图形”面板 中“剪切”的下拉列表 (剪切几何图形)。

注意: 如果实例有多个未附着的空心,所有这些空心都将参与到剪切中。
