如何在Revit中利用栏杆绘制围栏？

如何在Revit中利用栏杆绘制围栏？下面就来为大家讲解一下。

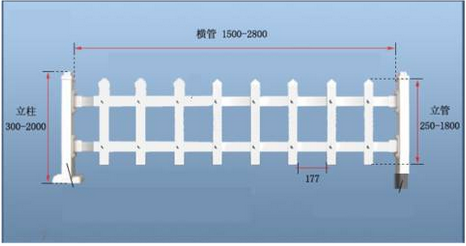

1.分析围栏组成

我们以“PVC草坪围栏”族为例，通过对围栏的分析，我们可以将围栏分为几部分来分别创建：立管、立柱、横管。

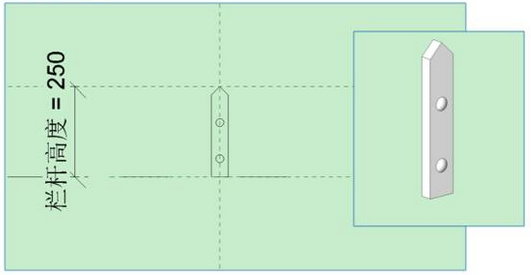

2.立管创建

新建族“公制栏杆-支柱”，按照图示尺寸进行立管创建，族中也可以设置参数进行参数控制，命名为“栏杆-PVC立管”。

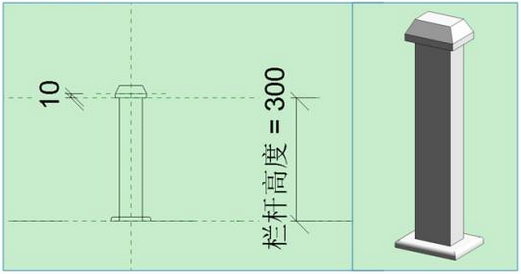

3.立柱创建

与立管一样，新建族“公制栏杆-支柱”，按照图示尺寸进行立柱创建，族中也可以设置参数进行参数控制，命名为“栏杆-PVC立柱”。

4.创建横管轮廓

横管创建与立柱不同，只需进行轮廓创建，再导入项目中以扶栏形式生成。新建族“公制轮廓-扶栏”，按尺寸进行横管轮廓绘制。命名为“轮廓-PVC横管”。

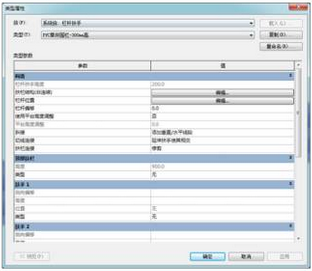

5.创建栏杆系统

在系统族：栏杆扶手中创建新类型，命名为“PVC草坪围栏-300mm高”。

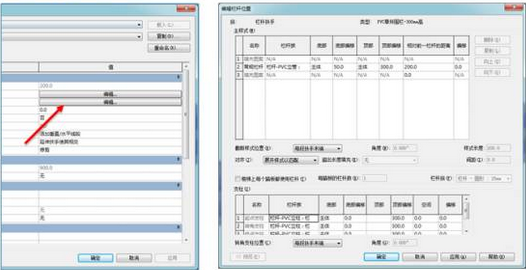

6.编辑栏杆位置

栏杆族选择“栏杆-PVC立管”，调整偏移距离，底部偏移50，顶部偏移300即总高度为250mm，在支柱中选择“栏杆-PVC立柱”底部偏移0，顶部偏移300即总高度为300mm。

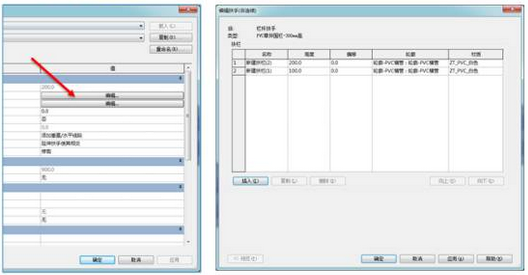

7.编辑扶栏位置

新建两道扶栏，给定高度分别为100、200，选择轮廓“轮廓-PVC横管”，确定材质。

8.绘制围栏

绘制一条直线，长度根据需要自行确定，得到上图栏杆形式，但并不是我们所期望的形式。我们按3000mm需要有一根立柱，而上图这只是两端有立柱。

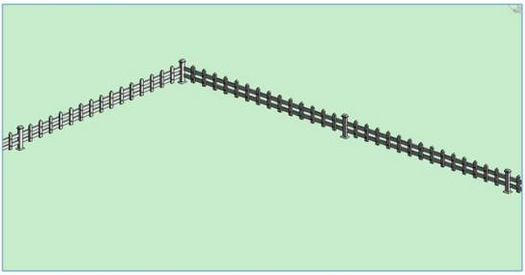

9.添加立柱

修改路径，使用打断命令，在需要添加立柱的位置进行打断。得到图中我们所希望的形式。

10.绘制技巧

经常使用打断命令在操作上不方便，而且打断点尺寸确定相对困难，我们可以采用绘制3000mm一段直线后复制的方法来进行绘图。这样既保证了尺寸的精确，而且方便快捷。
