Revit中切换连接顺序对量有哪些影响?切换连接顺序Revit软件本身是有默认连接逻辑的,默认为板优先。例如板剪切梁,板剪切柱。这并不符合现实连接关系并且对工程量的统计也会产生影响。因此,在项目中为避免误差,一般会切换连接顺序,具体操作如下:

01

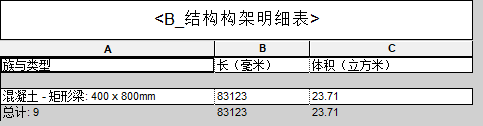

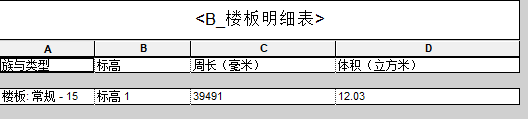

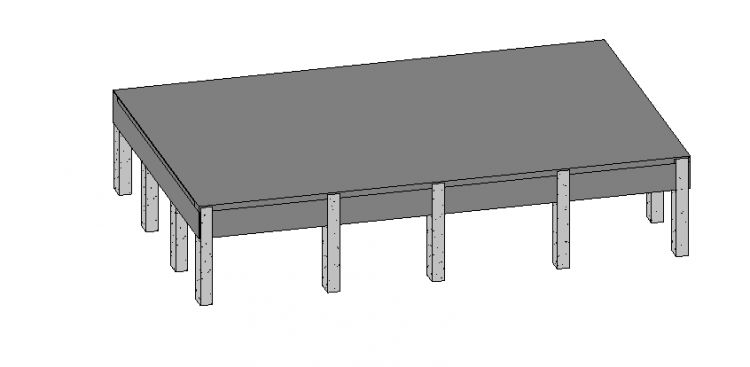

1、合理绘制梁板柱连接模型并统计工程量,如图所示。

02

       2、在“修改”选项卡中选择“连接”面板下的“切换连接顺序”命令,切换梁板的默认连接顺序,效果如图所示。

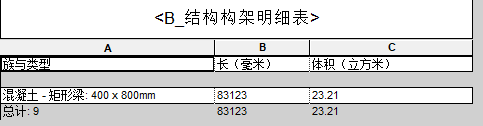

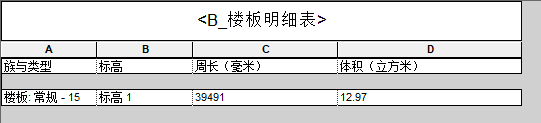

明细表的统计量会自动改变,如图所示。

发现梁柱顶部都有升高,体积增大,板的体积减少。这种方式就比较合理了,但是大家注意,Revit中统计的仍然是实量。

意义:在Revit软件,默认梁、板、柱连接存在优先级,并对工程量统计产生影响,通过学习上述讲解,利用“切换连接顺序”工具,实现工程需要的工程量统计。
