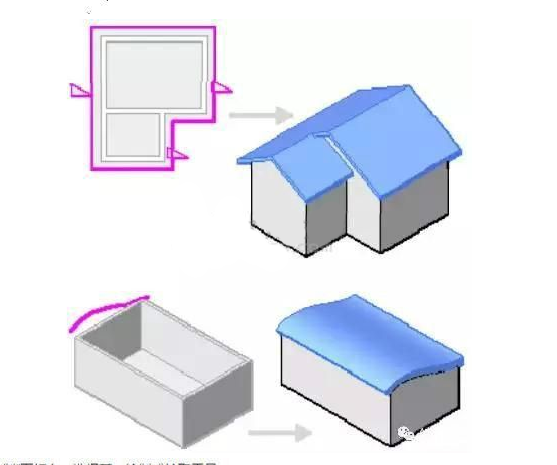

如何利用Revit创建屋顶?根据屋顶创建方式,大致可将屋顶分为迹线屋顶、拉伸屋顶、面屋顶,不同的屋顶适合不同的屋顶设计方法。Revit提供了几种创建屋顶的方法,可以选择创建这上述屋顶。其中迹线屋顶是比较简单,容易上手的。

迹线屋顶

一、显示楼层平面视图或天花板投影平面视图。

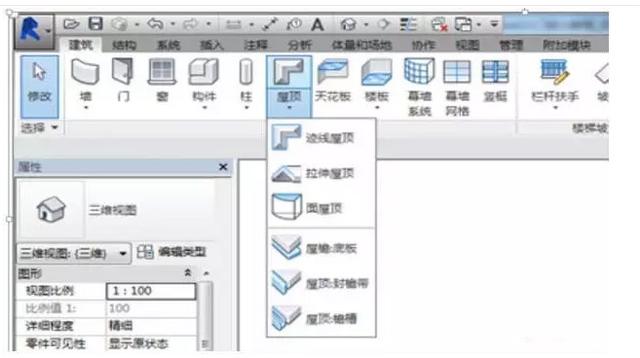

二、单击“建筑”> “构建” > “屋顶”下拉选项 > (迹线屋顶)。注意如果试图在最低标高上添加屋顶,则会出现一个对话框,提示您将屋顶移动到更高的标高上。 如果选择不将屋顶移动到其他标高上,revit 会随后提示您屋顶是否过低。

三、在“绘制”面板上选择某一绘制或拾取工具,若要在绘制之前编辑屋顶属性,请使用“属性”选项版。提示使用“拾取墙”命令可在绘制屋顶之前指定悬挑。 在选项栏上,如果希望从墙核心处测量悬挑,请选择“延伸到墙中(至核心层)”,然后为“悬挑”指定一个值。

四、为屋顶绘制或拾取一个闭合环。

五、指定坡度定义线。选择要修改的线,在“属性”选项板上单击“定义屋顶坡度”,修改坡度值。

六、单击完成,查看三维视图。

悬挑是建筑专业术语,建筑构件利用拉索结构或其他结构达到的一种效果,经常与迹线屋顶结合设计。悬挑结构是工程结构中常见的结构形式之一,有悬挑的屋顶部分或全部建筑物以下无支撑物,会给人一种不稳定感,但可以用来挑起端部荷载,在我们的日常生活中悬挑也是随处可见。

悬挑的双坡屋顶建模

打开 F3 平面视图,开始绘制屋顶


拉伸屋顶

一、屋顶轮廓的开放环草图。绘制拉伸屋顶的轮廓时,使用参照平面很有帮助。例如,绘制三个相互平行的垂直参照平面,然后绘制一个与三个垂直平面都相交的水平参照平面。

二、在立面视图中使用线和弧绘制轮廓时创建。通过“拉伸屋顶”工具,可以创建具有简单坡度的屋顶。

三、高度由草图在立面视图中的位置来控制。要创建具有复杂坡度的屋顶,可以使用体量。

四、深度由 Revit 基于草图的大小计算(除非您指定了起点和终点)。创建拉伸屋顶后,可以变更屋顶主体,或编辑屋顶的工作平面。
