Revit作为一款针对建筑行业中专业性的BIM软件，可以应对建筑设计和建筑表现两方面工作，利用REVIT辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。因此以下所谈到的REVIT建模主要是针对建筑表现方面。
对于较复杂的场地，需要将场地CAD文件导入至项目中来辅助绘制场地，这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。

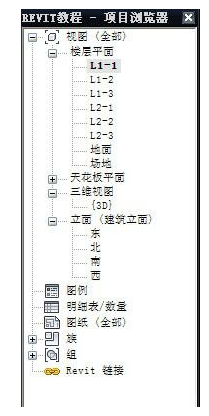

首先绘制地形表面，在REVIT项目浏览器中，打开楼层平面“L1-1”，即我们之前所绘制的-0.150标高平面（其实打开任意平面都可，因为在绘制地形表面的时候计算的是绝对高程）
“体量与场地”选项卡→“场地建模”面板→“地形表面”
“工具”面板→“放置点”
在“高程”栏中，输入“3600”,围绕轴网边缘，点出4个点
单击“完成表面”
得如下结果
下面我们在三维视图中来看一下效果，在项目浏览器中，打开“三维视图”→“3D”
在窗口左下角的状态栏中，找到“模型图形样式”,单击，选择“带边框着色”,便可以看到地形的彩色显示
地形表面绘制完成后，再来绘制建筑地坪：
我们的建筑是部分下沉的，建筑地坪在地形表面以下，位于“L2-1”标高上，在项目浏览器中，打开平面“L2-1”
“体量与场地”选项卡→“场地建模”面板→“建筑地坪”
“绘制”面板→“直线”

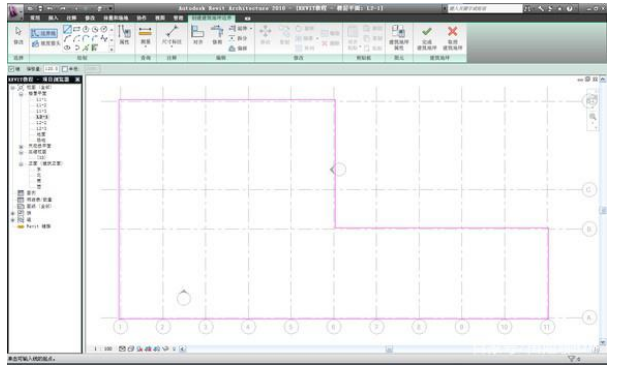

在偏移量中输入“120”,.沿着轴网画出建筑地坪轮廓线，结果如下

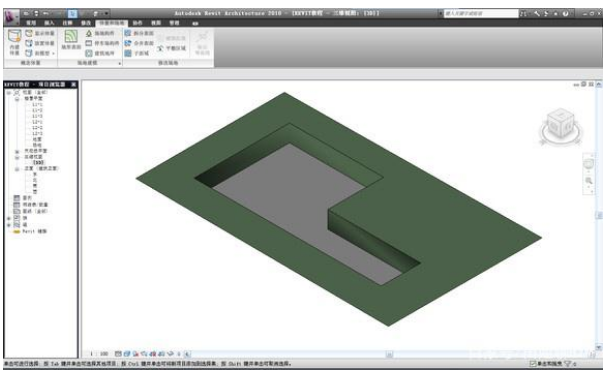

单击完成建筑地坪，打开三维视图，即可查看做出来的下沉的建筑地坪的效果
场地相关设置：
修改场地材质。默认情况下场地材质为素土夯实，我们可以把它改成草地，渲染的时候有更好的效果.点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中，单击“…”→选择“植物”→选择“草”→单击“确定”
修改建筑地坪材质

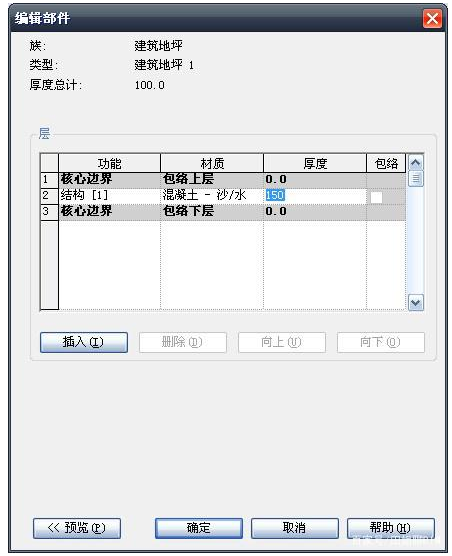

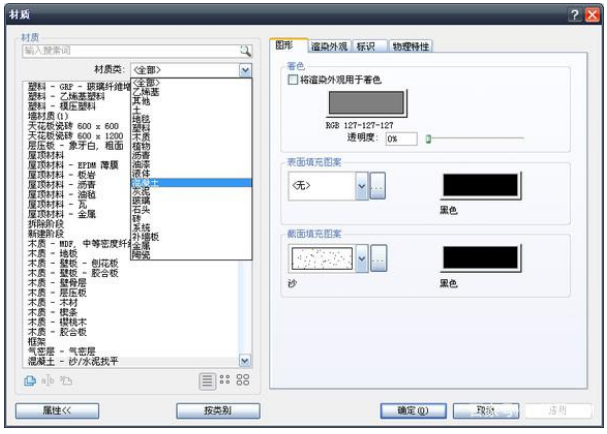

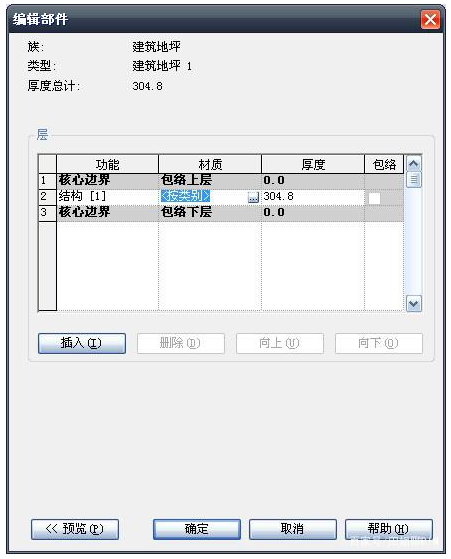

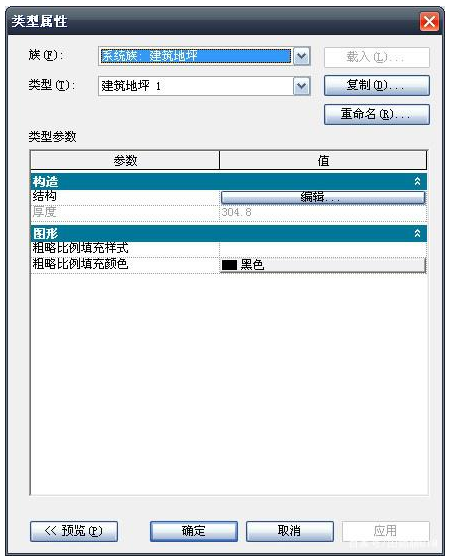

基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”,点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“…”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定.
回到三维显示中即可查看效果
小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦，“视图”选项卡→“窗口”面板→平铺
这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果.
