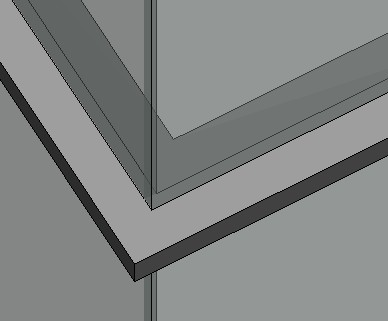

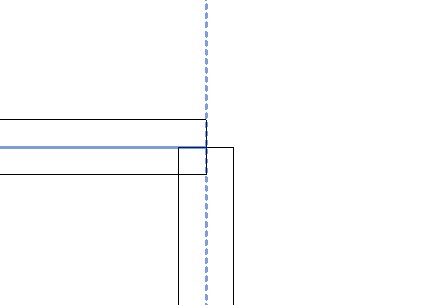

如图所示,在三维和平面中幕墙转角处都不能完美连接。



三维视图                               平面视图

图 6

那么,要如何才能处理这转角玻璃的完美连接呢?

注:先更改再画转角幕墙

步骤:

(1)选中转角幕墙嵌板,将其嵌板类型替换成墙属性。如图:

                                           平面视图                        三维视图

图 7

观察上图,显然发现,墙体嵌板在连接的时候并不存在连接上的问题,连接很完美。

编辑替换的墙体嵌板,将其属性调整为玻璃,同时厚度调整为与其他嵌板玻璃一样,点击确定(如图)。

图 8

替换完成后查看效果(如图)。

平面图

三维图

图 9

替换完成后,幕墙嵌板转角就完美融合了。而横竖挺本身由于就带有转角功能,所以不需要处理(如图)。

图 10

思考:此例,主要是利用了墙体在转角连接过程中的连接优势,同时还能使用墙连接命令改变墙体的连接方式(如图)。

斜接

图 11

同样在不是垂直幕墙的连接上,此方法仍然管用(如图)。

图 12
