Revit族技术性参数控制放样构件。创建族的过程当中,遇到一个没遇到的族参数控制问题,那就是放样构件怎么随着参数来进行控制。

1.在族样板当中,设置好尺寸参数,需要绘制一个“放样”构件将之变为“活族”,在族样板中放样可以单个随着参数进行尺寸移动,但是出现两个放样构件,无论你是将放样构件锁定在参照平面线,还是会出现不满足约束,就是参数变化失败的意思。如下图所示:

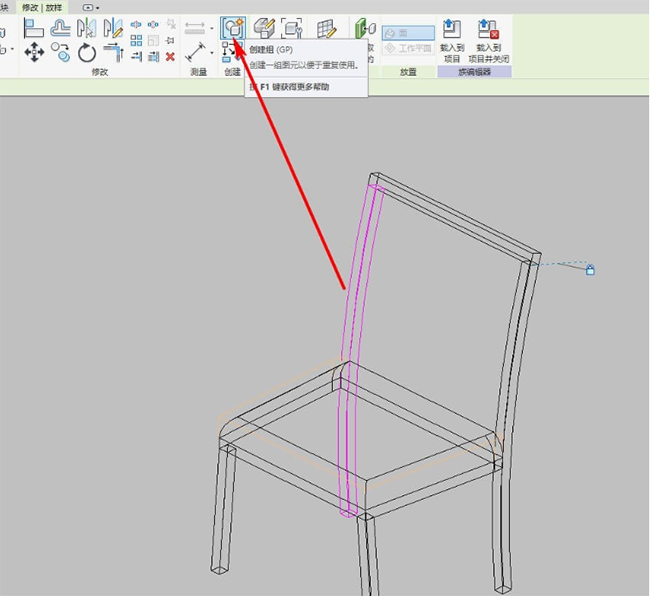

2.那么,该怎么样来将这个问题解决呢?其实归根结底还是需要咱们根据对于revit软件操作的熟练度来思考。那就是将放样构件创建组。如下图所示:

3.到达这一步之后,将成组的放样构件复制,并锁定在参照平面线就可以了。请看下图GIF:
