revit怎样设置基点？Revit项目基点、测量点、内部原点的意义

    1.了解三个坐标原点的差异

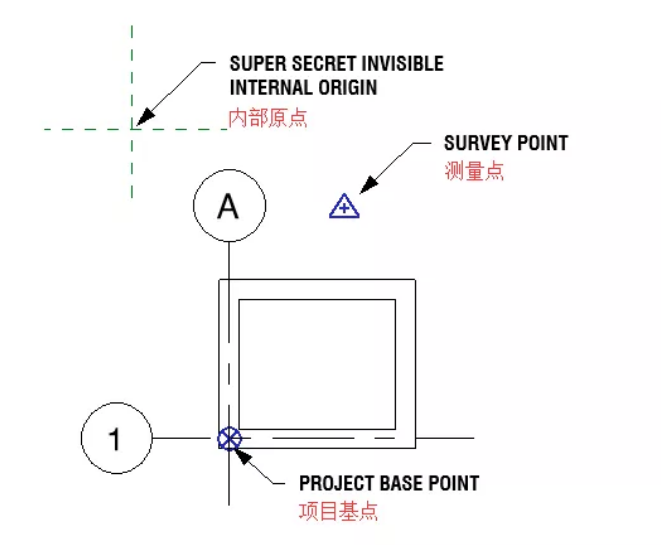

    Revit有三个坐标原点，项目基点、测量点和内部原点

    项目基点：它由一个蓝色圆圈表示，中间有一个十字。用于参照建筑物放置位置，还可用于设置“正北”和“项目北”之间的角度差。

    测量点：用于在多个链接的Revit或CAD文件中创建“共享坐标”系统。这意味着它的位置在导出和导入文件时最有用，通常用于标明位置关系。

    内部原点：这一点是不可见的，不能移动，大多数用户甚至不知道它存在。默认情况下，导入或导出CAD或Revit文件将相对于此超级秘密点进行，因此会使许多人感到困惑。

    2.找到内部原点

    要看到内部原点吗？

    用参照线标记一下项目基点的中心

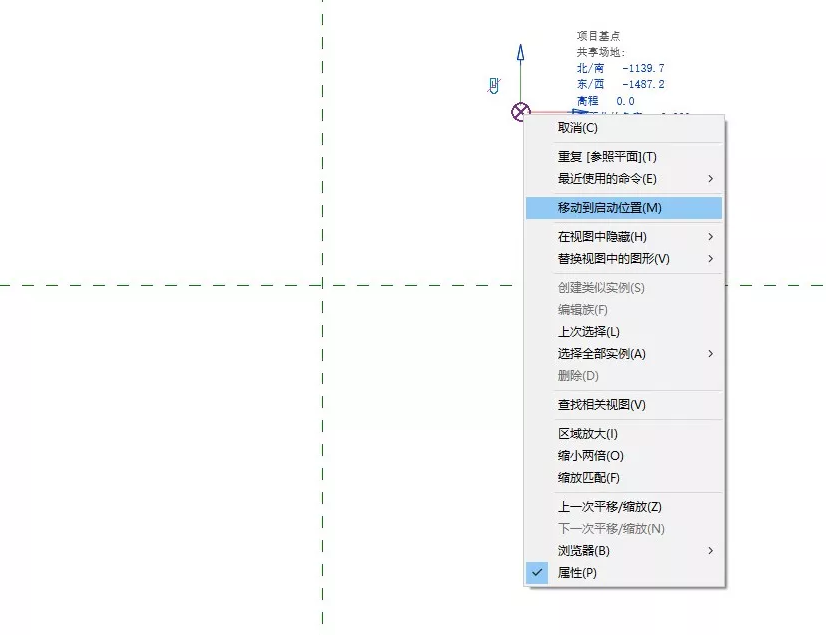

    然后移动项目基点（点了回形针才能”真正“移动），移动以后，右键选择”移动到启动位置”,项目基点会返回到刚才的参照线中心，这个启动位置就是内部原点。

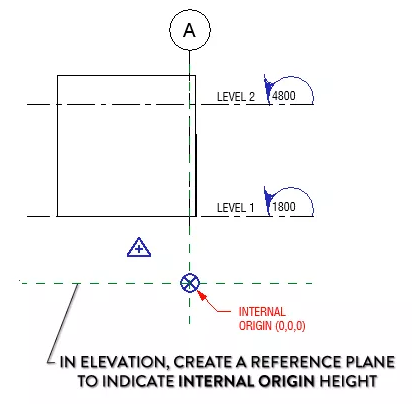

    项目基点、测量点和内部原点，除了有x,y值，还有z值，我们可以到立面图中把它找到。

    3.默认样板中，三个点一般都在同一位置

    样板里三个点是重合的，一般都维持默认。

    我们通常会把A轴和1轴相交的地方绘制在原点上。

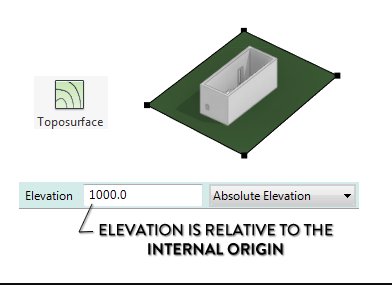

    4.地形表面和内部原点相关

    地形表面的边界点，其高程是基于内部原点的

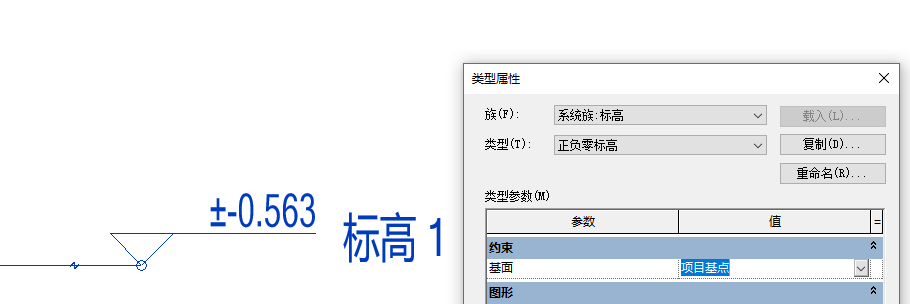

    5.标高的高度默认是基于项目基点的

    还可以选择为测量点

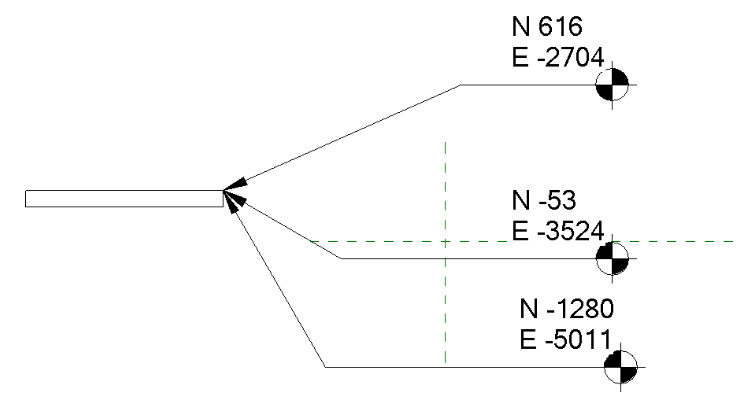

    6.高程点坐标参照的原点，可以选择任意一种原点





    。
