Revit中如何绘制带坡度管道?

image_print阅读模式

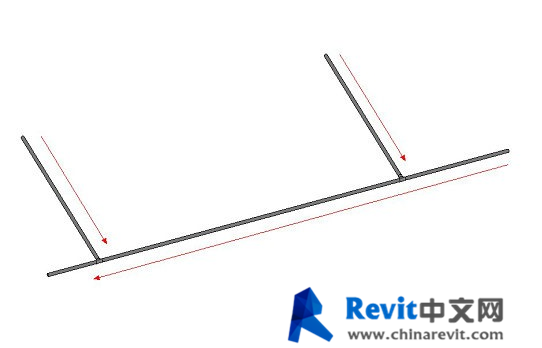

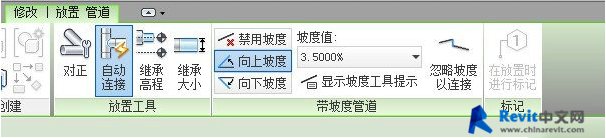

激活管道绘制命令出现绘制管道上下文菜单,可以根据需要设置管道坡度值,是向上坡度还是向下坡度,其中两个命令非常有用,一个是继承高程,一个是忽略坡度以连接。在Revit建模中尝尝碰到一些带有坡度的管道,比如给排水专业中的雨水管、重力污水管或者空调的冷凝水管,利用好这两个工具,会给坡度管道绘制带来很大便利,比如我们要绘制如下样式的一段重力排水管。

激活管道绘制工具,快捷键PI,选择向上的坡度,设置坡度值为3.500%,绘制横向干管,以为该段干管带有一定的坡度值,所以它各个位置的偏移量是不一样的,在绘制支管的时候,激活继承高程属性,在官道上点选绘制起点,同样选择向上的坡度,该支管就自动以点选的那点的高程为其偏移量。
