Revit如何调整立管在平面视图的二维表达？

修改立管符号样式

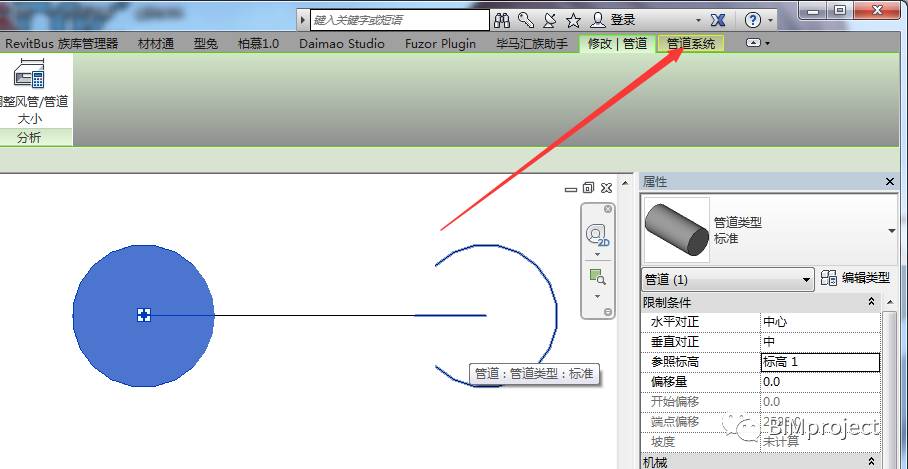

1.选择需要修改立管符号的管道，在选项卡中单击“管道系统”

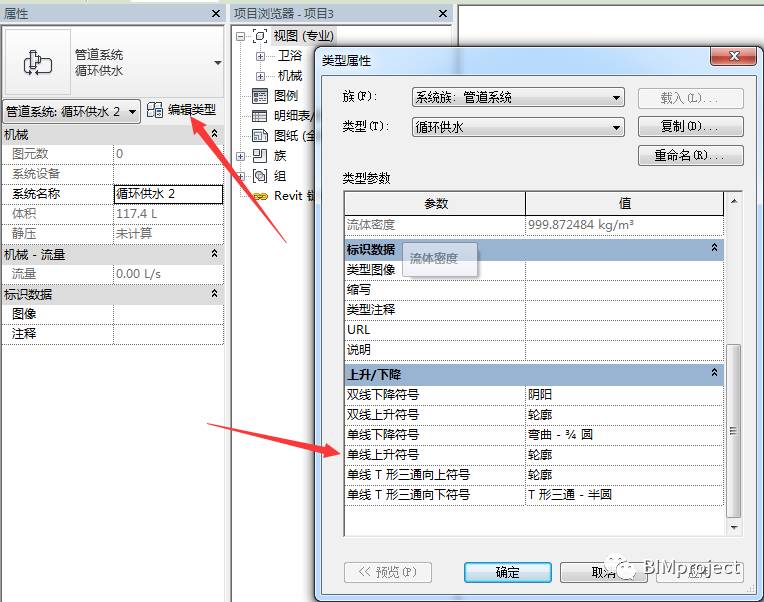

2.点击“编辑类型”进入到类型属性对话框，在类型参数中找到上升/下降符号

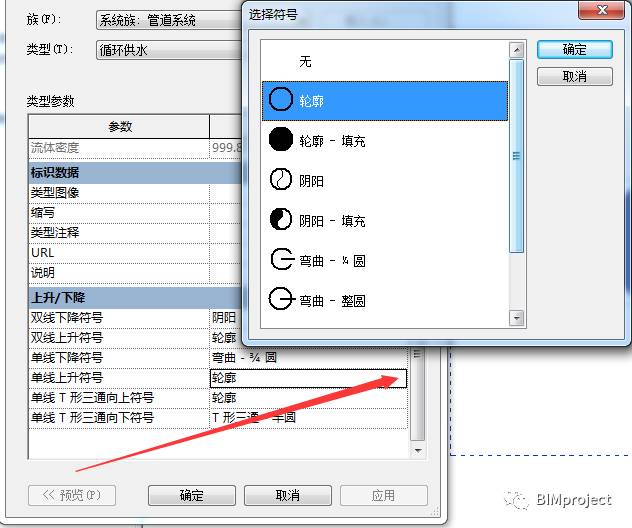

3.选择单线上升/下降符号样式，找到需要的轮廓形状

立管符号大小

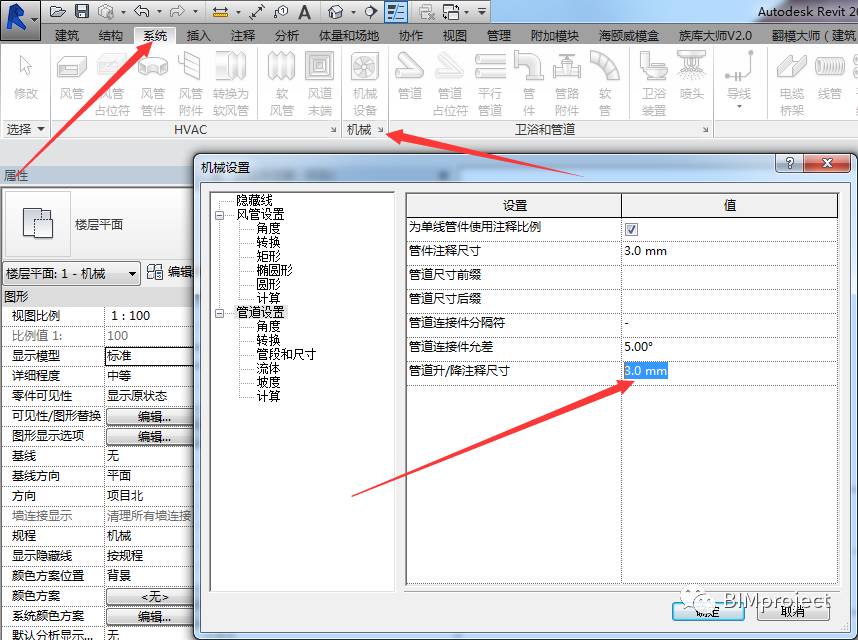

1.点击系统选项卡下的“机械”右下角的箭头进入机械设置对话框，选择管道设置，对话框右侧出现相应的设置参数，找到“管道升/降注释尺寸”修改大小

注：

1. 立管符号需要根据CAD图纸来调整尺寸大小及样式。

2. 立管符号的大小与样式设置位置是分开的，符号大小需要在机械设置中调整，而立管样式是在管道系统的类型属性中选择。
