在revit中墙板开洞可以说是一件比较麻烦的事，涉及到定位、模型扣减、土建和机电专业的协调等，再加上要考虑防水套管、防火板封堵就更复杂了，而且数量也不少。今天就一起来了解一下几种开洞方法：
方法一：使用Revit的洞口功能
优点：操作简单，可以按面或垂直创建，竖井能跨层，板洞形状可自定义。
缺点：墙洞不支持圆形、定位和尺寸设置困难。

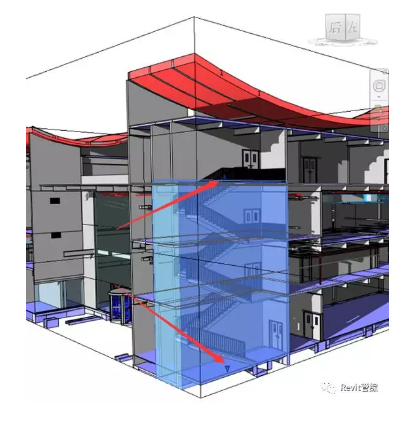

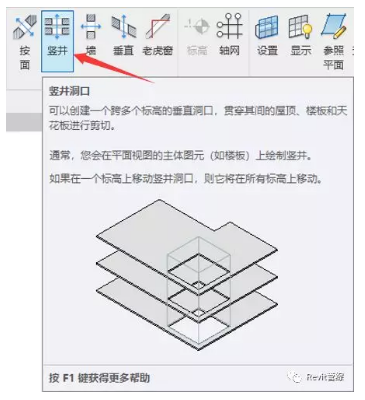

以竖井洞口为例，在楼梯和管道井中使用还是很方便的：
S1：修改轮廓边界线
S2：拖拽或修改顶部和底部偏移值
方法二：直接编辑构筑物的轮廓
优点：较为灵活，墙洞也支持圆形，一个构件上可以创建多个洞口。
缺点：不能统计数量，不能选择垂直或者按面，无法跨层生成多个。

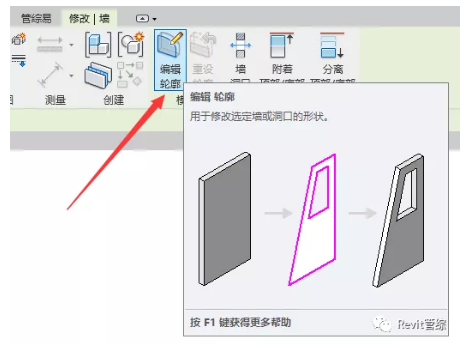

S1：直接双击一个构筑物，或选中以后使用“编辑轮廓”功能

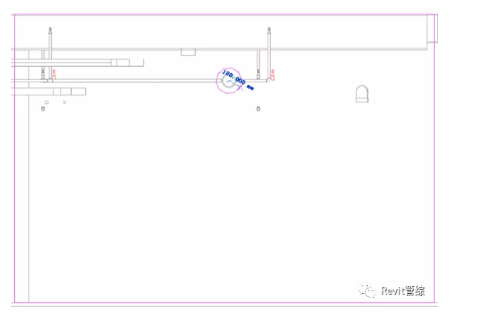

S2：绘制轮廓就可以了
方法三：手动创建洞口族
可以选择载入自己创建的族或者通过内建模型创建空心放样，再做剪切处理。
优点：自定义程度高，可以准确分类统计并生成明细表。
缺点：创建族非常麻烦，剪切和调整过程繁琐，同样无法跨层。
S1：打开洞口族文件，并载入到项目
S2：根据族的特性放置族、调整尺寸、设置标高、长度等
S3：最后在构筑物上剪切洞口
上面三种方法，很多数时候可以结合着用，但还有两个头疼的问题：
1）防水套管等预埋件的创建，这下只能手动创建了，难度倍增；
2）调管综的时候，布线或者标高变了，需要反复再去调整洞口。
所以，我们再来看一下第四钟方法：
使用“管综易”插件生成套管和洞口
优点：框选生成套管和洞口，调整管道、构筑物时联动，内置套管族。
缺点：没有组合洞口。

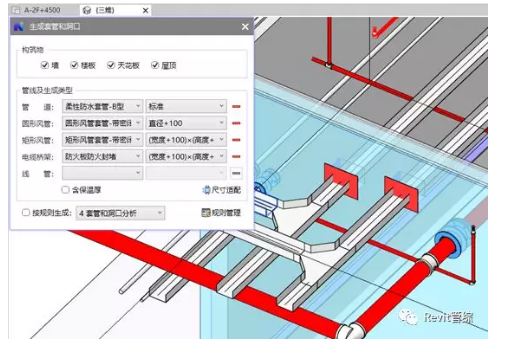

图集中的套管族很齐全，框选一下就生成了，没有什么多余的操作：

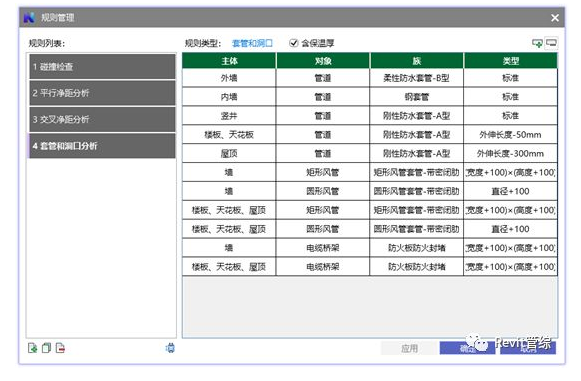

或者选按规则生成，默认规则很专业，符合设计要求，连楼板和屋顶的伸出50和300mm也考虑了：
最牛的是怎么调都能跟着联动！
调标高、调管径、平移、调墙厚、旋转都会自适应！
另外，叠层墙、弧形墙也支持得很好！
四招说完了，赶紧去试试看吧！
