3ds Max旋涡怎么画？如何用3ds Max画出漩涡的效果？

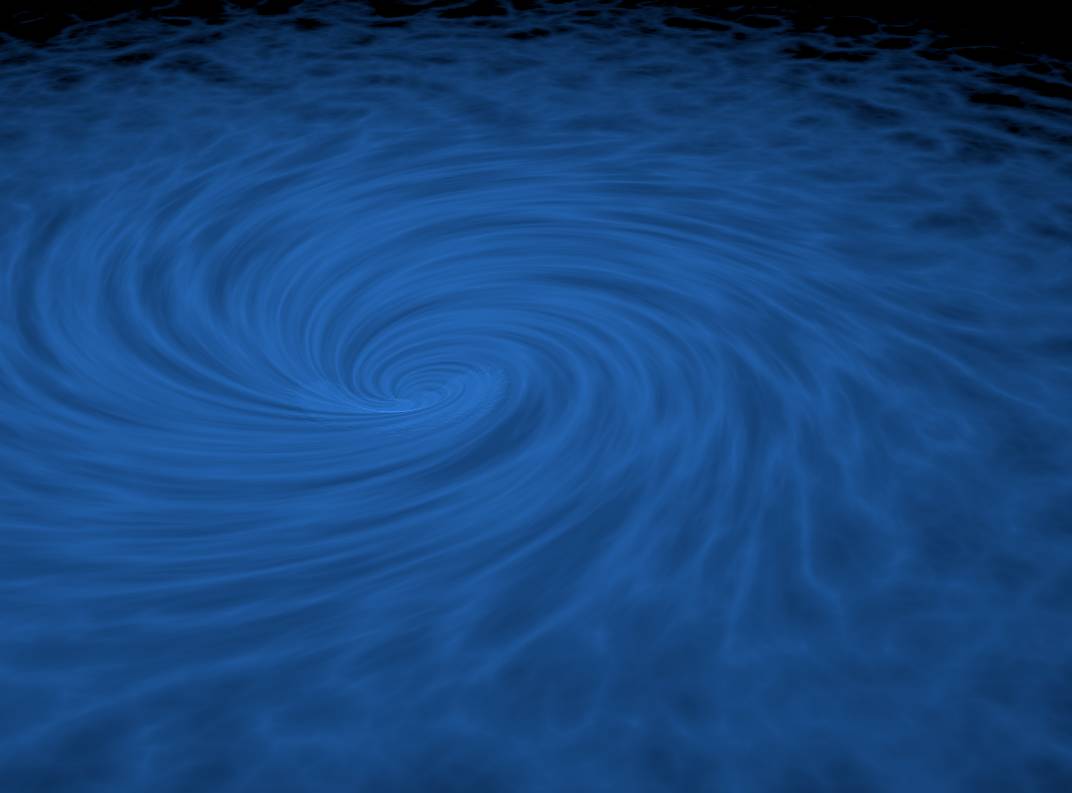

今天要画的模型如下图所示，这不是什么科研模型，但也许你画封面图能用得着。

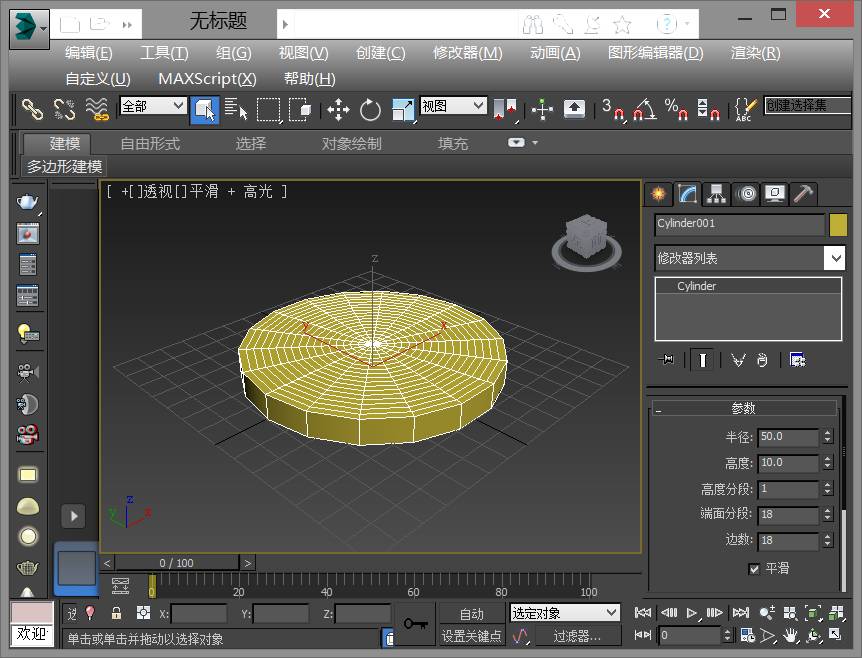

1、创建圆柱体，半径50.0，端面分段18，边数18。

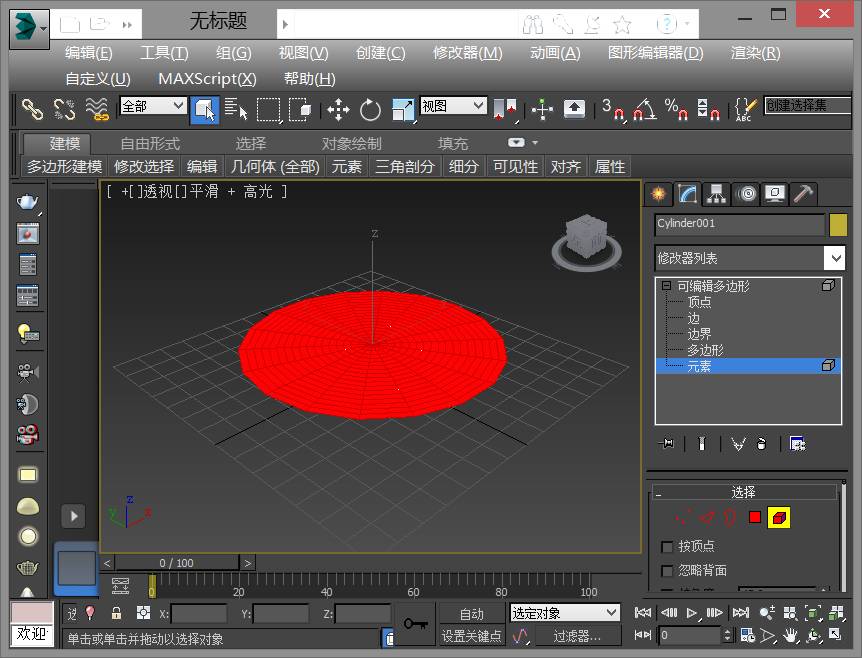

2、转为可编辑多边形，删除其余部分，只保留顶部的面。

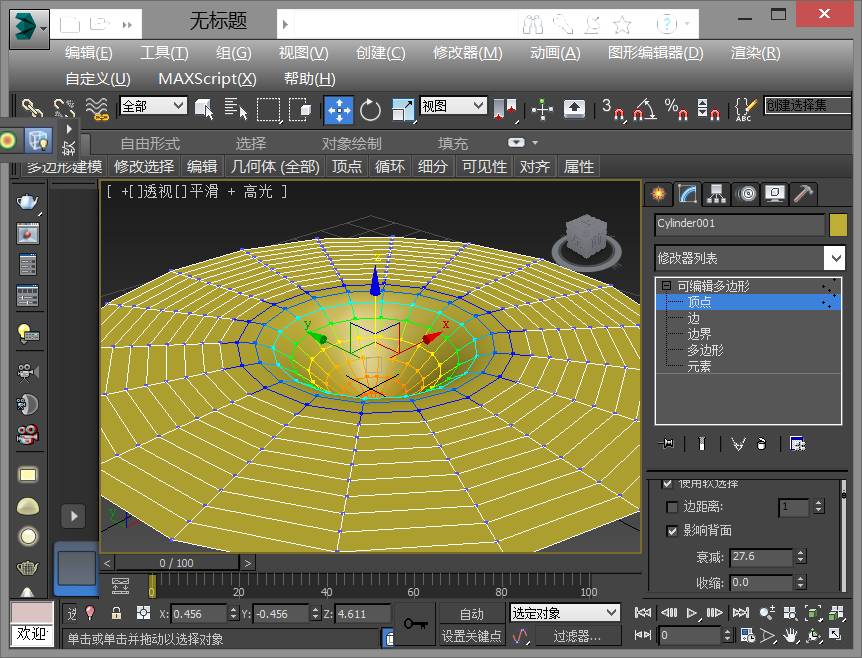

3、使用软选择，选择中心的顶点往下移动一定距离。

4、添加扭曲修改器，扭曲角度360度。

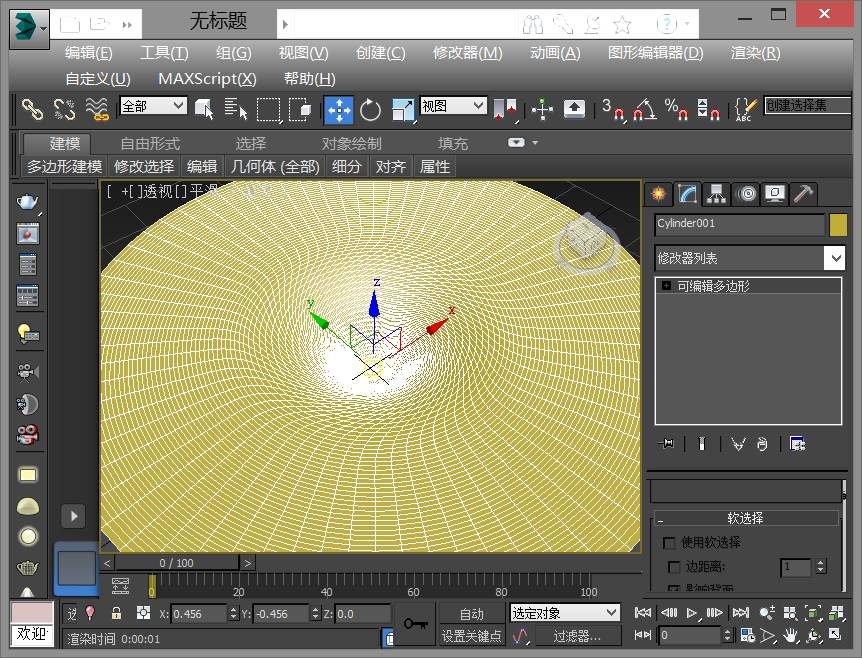

5、添加涡轮平滑，迭代次数为2，再次转为可编辑多边形。

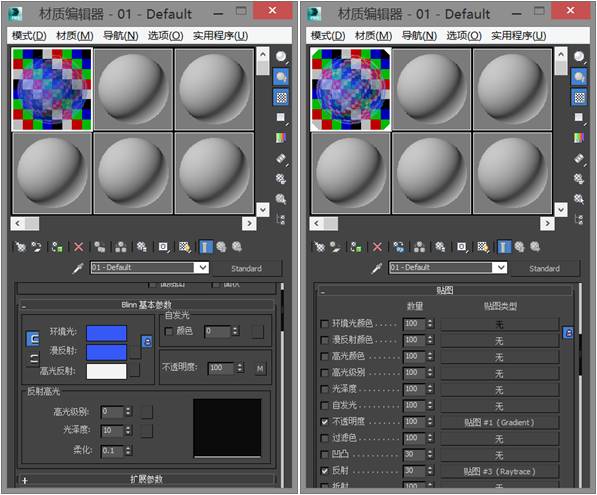

6、打开材质编辑器，默认Standard材质，Blinn明暗器。

在“Blinn基本参数”卷展栏设置漫反射RGB值为（8，25，237），其余参数默认。

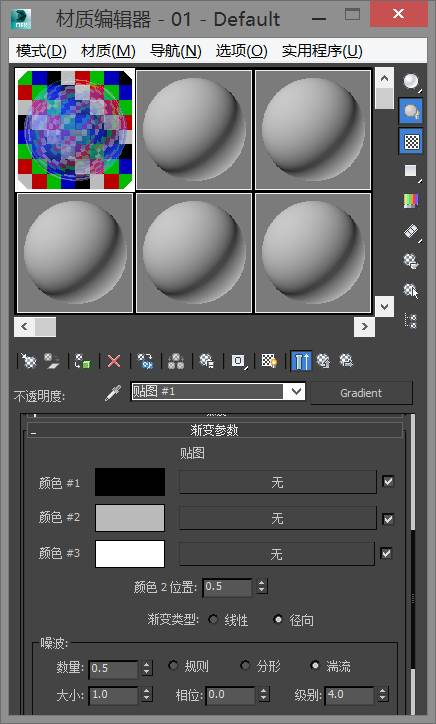

在“贴图”卷展栏中，“不透明度”和“反射”通道分别选择“渐变”和“光线跟踪”贴图。

渐变参数中的噪波数量设为0.5，噪波类型勾选湍流。

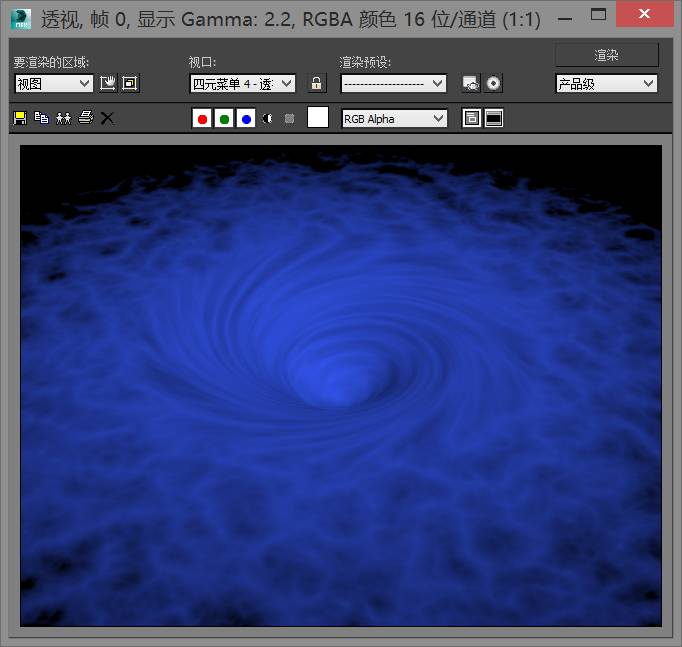

7、将材质指定给选定对象后渲染如下

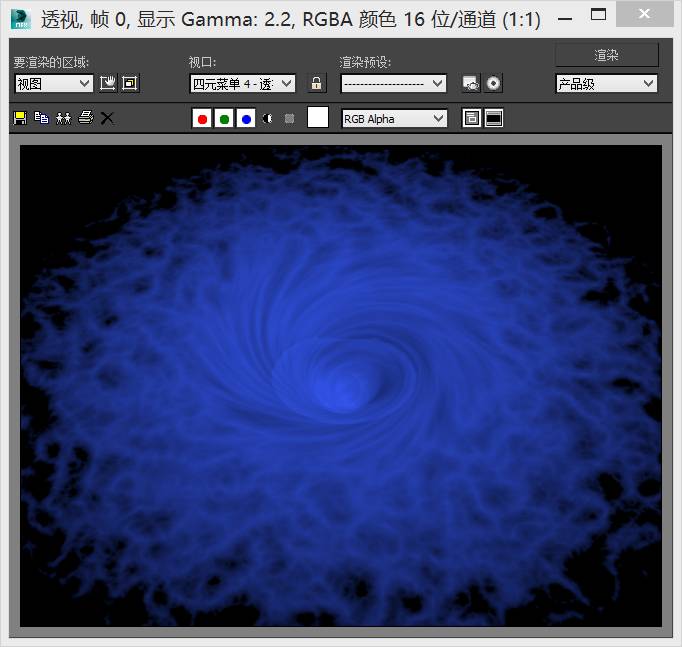

如果不添加反射，效果如下

今日教程到此结束
