BIM问答|Bentley软件教程：AECOsim Building Designer中如何设置管线？

来源：凡诚BIM

AECOsim Building Designer CONNECT Edition（简称ABD）是Bentley系列产品中针对房建行业的一款软件，包含有对建筑结构风管，管道，建筑电气的建模。为大家补充一点小知识，ABD后续新版本实现和Bentley公司Open系列软件名称统一，更名为OpenBuildings Designer Connect Edition（简称OBD），所以听到OBD的朋友们不用诧异自己不认识这块软件，它与ABD大同小异只是改了一下名字。

管线碰撞一直是房建项目上应用的重点，管线模型一般下面为大家分享一下在ABD中在绘制管道前如何设置管道样式及类型。

ABD管线设置步骤如下：

1.打开软件切换到AECOsim工作流，点击面板中的设备设计，此选项下有管道和风管及相关的附件和设备的操作命令。

2.点击管道命令会弹出关于管道绘制的属性面板，在此处可行进管道的一些基础设置，如管径尺寸、坡度、基础偏移等设置。

3.在绘制之前要选择相应的类别样式，也就是为管道选择相应的系统。

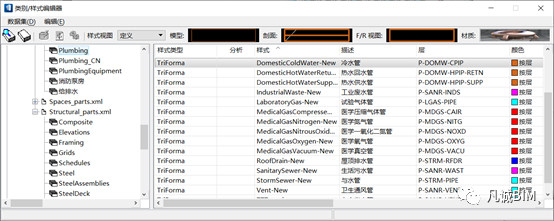

4.如果默认设置中没有适合的管道，也可对类别样式进行编辑，点击类别样式旁边的小白框，弹出类别样式编辑器，进行新建类别和样式。

5.新建样式：选择一个类别在右边的样式中，右键选择新建。

6.在弹出新建样式的对话框中进行名称和层的设置，建议新建一个关于要添加的样式的层，在颜色设置中选择“按层”，这样可以便与通过层来影响样式的颜色。

7.在样式视图中选择红框圈起来的几种表达，对其进行层和颜色的设置。

8.完成这些设置后就可进行管道的绘制。
