BIM问答|Bentley软件教程:CNCCBIM如何给平面线添加符合我国习惯的桩号标注?

来源:凡诚BIM

不知道大家在用ord画平面线型时有没有注意到,画完平面线没有任何标注。有时出错也不容易发现。今天给大家介绍一下添加平面标注的方法,有了桩号标注与设计图纸做对比,就知道自己画的对不对了。

步骤如下:

一、软件使用CNCCBIM,这个软件内嵌有国内标注,单纯ord得需要自己制作模板。

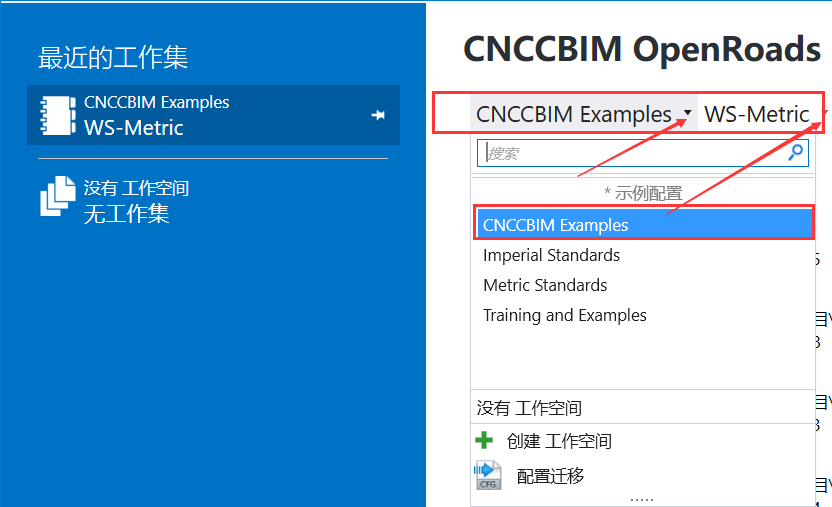

二、新建项目,选择下图工作空间

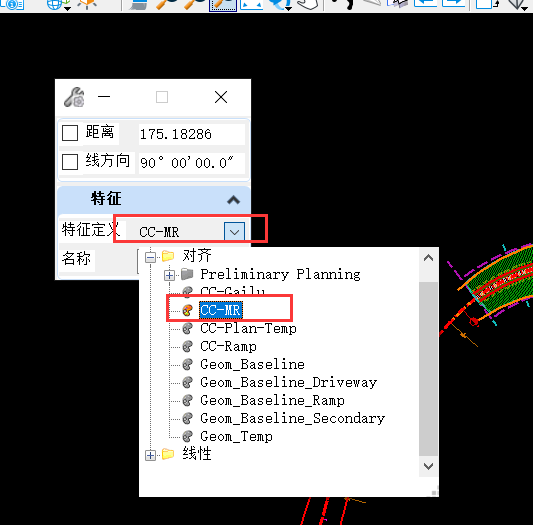

三、画平面线型时特征定义必须用“CC-MR”,否则不能生成标注

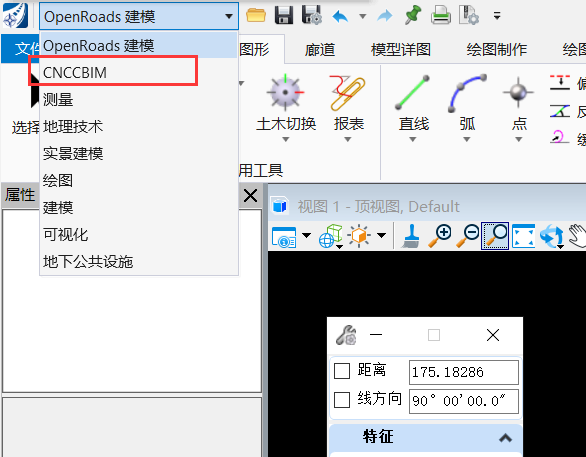

四、画完平面线之后,切换到CNCCBIM工作空间。有个“路线”选项卡设置路线标注

五、设置平面标注要标注的桩号

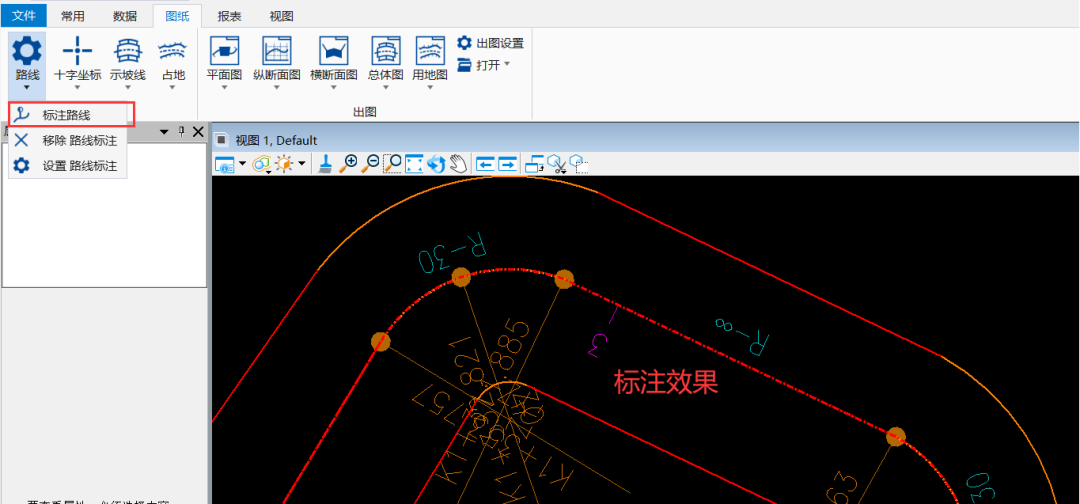

六、点击“标注路线”,选中平面线就可以自动生成符合国内习惯的桩号标注了。
