Tekla用户可根据需要在Tekla的文件菜单上点击设置→高级选项打开对话框进行设置高级选项的设置。

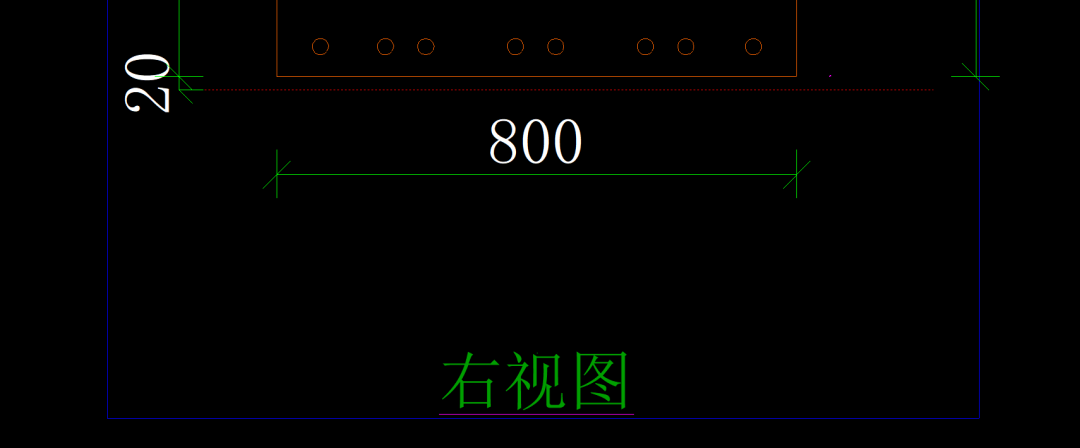

一设置图纸界面颜色
XS_BLACK_DRAWING_BACKGROUND设置界面颜色
取值FALSE时图纸界面为白色
取值TRUE时图纸界面为黑色
二 模型视图界面背景颜色设置
XS_BACKGROUND_COLOR1→左上角
XS_BACKGROUND_COLOR2→右上角
XS_BACKGROUND_COLOR3→左下角
XS_BACKGROUND_COLOR4→右下角

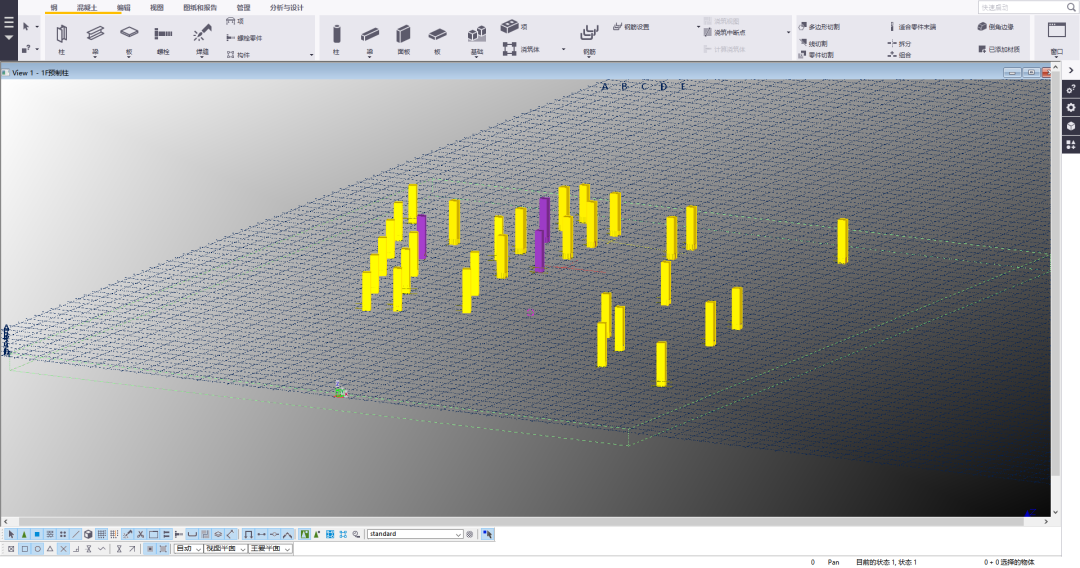

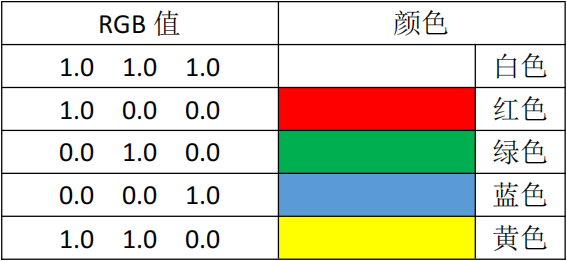

设置0 0 0为黑色背景，设置1 1 1为白色背景
取值依次为1 1 1，0.5 0.5 0.5，0.8 0.8 0.8，0 0 0
取值依次为0 0 0，0 0 0，0 0 0，0 0 0
三 设置钢筋组尺寸标注中字符
XS_COMBINED_BOLT_DIM_CHARACTER设置钢筋组尺寸中字符

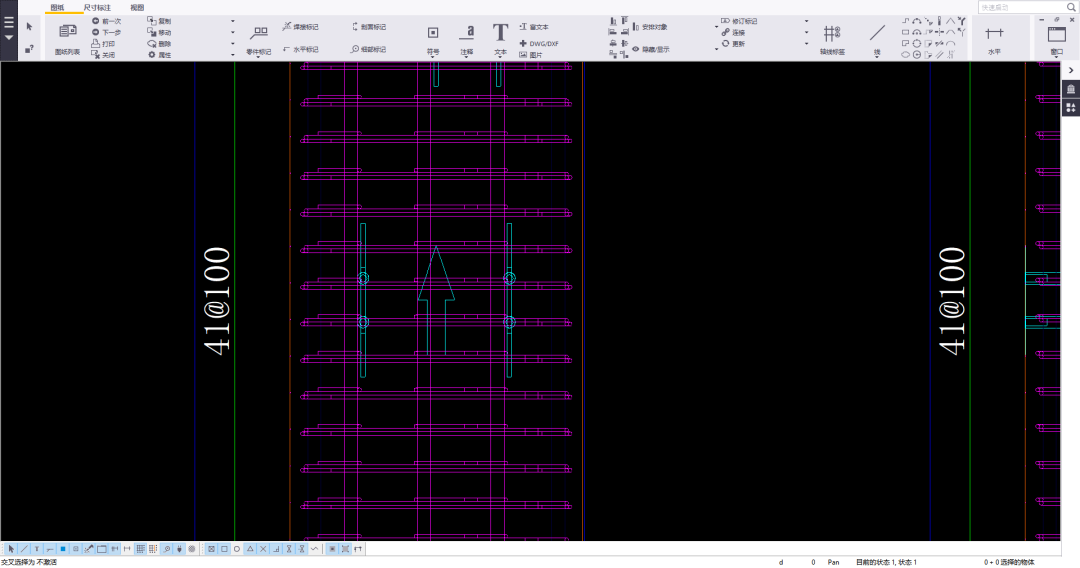

取值@时钢筋字符

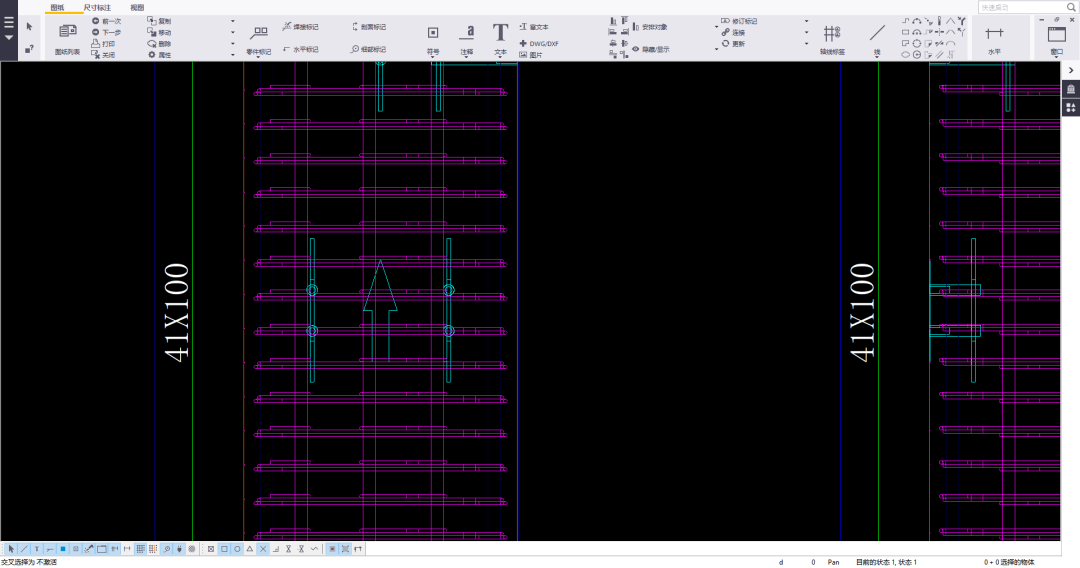

取值X时钢筋字符
四 设置零件切割面颜色
XS_DRAW_CUT_FACES_WITH_RED_COLOR设置零件切割面颜色
取值TRUE时切割面为黑色
取值FALSE时与零件表面颜色相同
五 设置渲染模式下轴线颜色

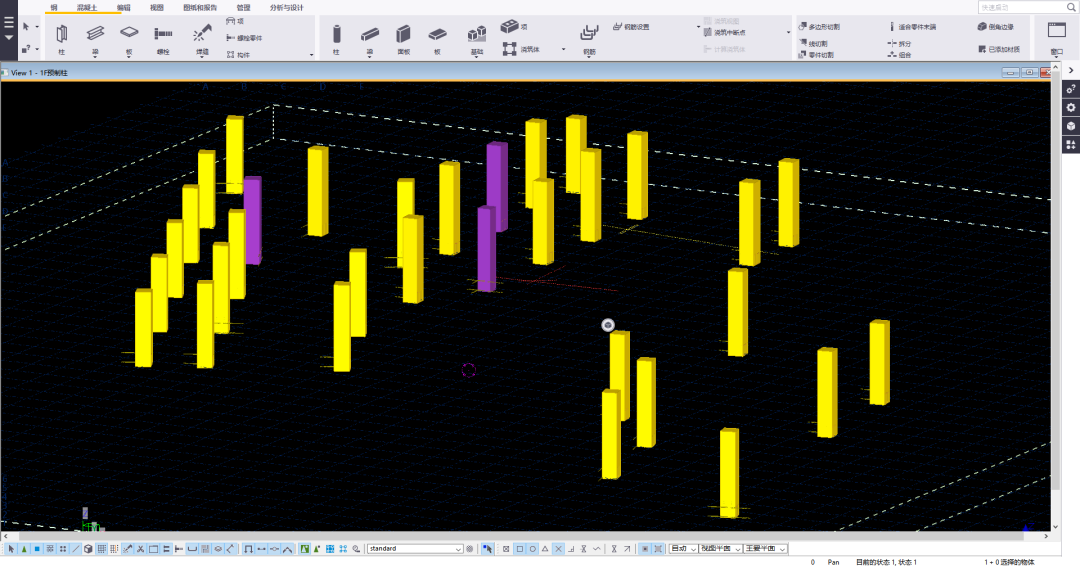

XS_GRID_COLOR控制轴线颜色

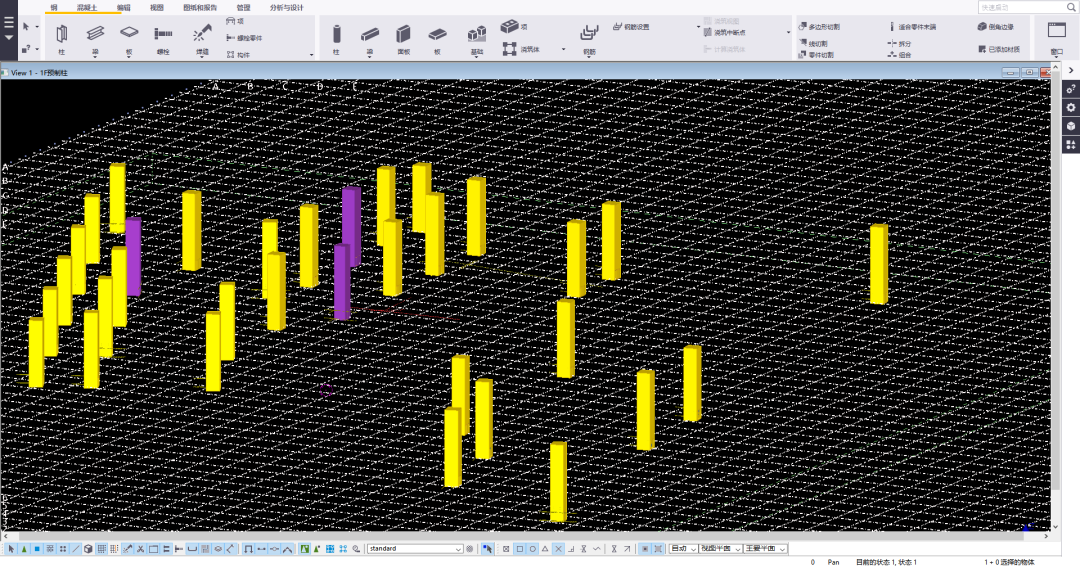

取值为1.0 1.0 1.0时轴线为白色
取值为0.0 0.0 1.0时轴线为蓝色
轴线和背景颜色相似，无法看清
XS_GRID_COLOR_FOR_WORK_PLANE选项设置工作平面轴线颜色
六 自定义各类图纸输出CAD文件名称
构件图XS_DRAWING_PLOT_FILE_NAME_A
零件图XS_DRAWING_PLOT_FILE_NAME_W
多件图XS_DRAWING_PLOT_FILE_NAME_M
整体布置图XS_DRAWING_PLOT_FILE_NAME_G
浇筑体图纸XS_DRAWING_PLOT_FILE_NAME_C
以浇筑体图纸为例：
将XS_DRAWING_PLOT_FILE_NAME_C取值改为%DRAWING_TITLE%

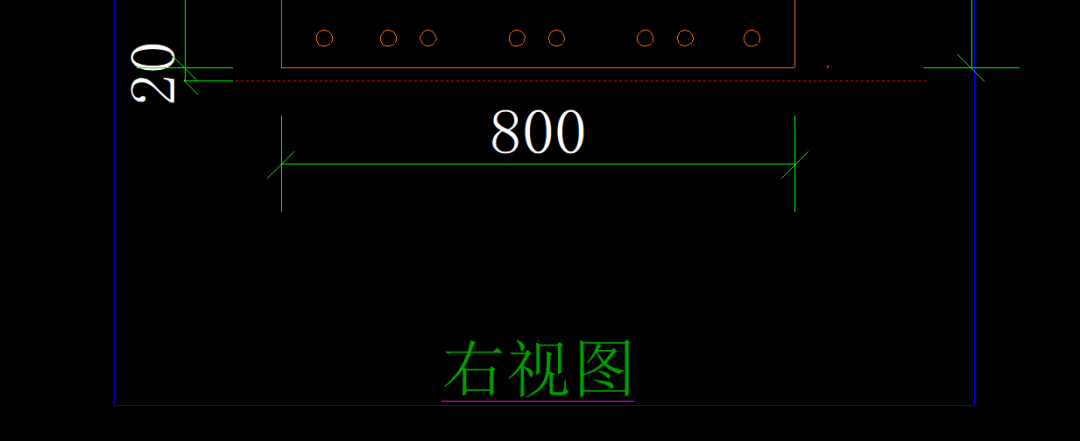

输出CAD图纸名称效果
七 设置标记引出线中箭头尺寸
XS_MARK_LEADER_LINE_ARROW_HEIGHT 控制箭头高度
XS_MARK_LEADER_LINE_ARROW_LENGTH控制箭头长度
取值分别为:1 1.5
取值分别为：20 30
八 设置尺寸线
XS_DIMENSION_EXTENSION_LINE_AWAY_FACTOR
控制下图中红线部分长短
XS_DIMENSION_EXTENSION_LINE_TOWARD_FACTOR
控制下图中红线部分长短
需注意仅当在尺寸属性对话框中将选项短延长线设置为是或仅在轴线处时，才能使用此选项。
取值分别为：0.5 0.5
取值分别为：1 1
九 保存多个版本的备份副本

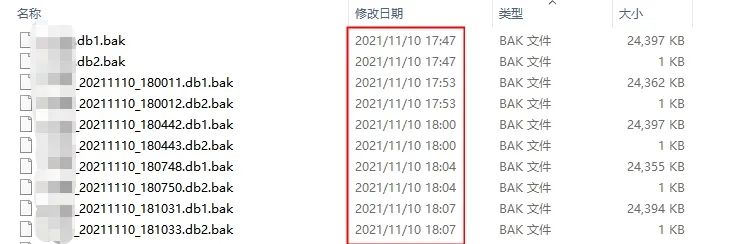

XS_STORE_MULTIPLE_BAK_FILES控制是否保存多个版本的备份副本
取值为 TRUE 可保存多个版本的备份副本

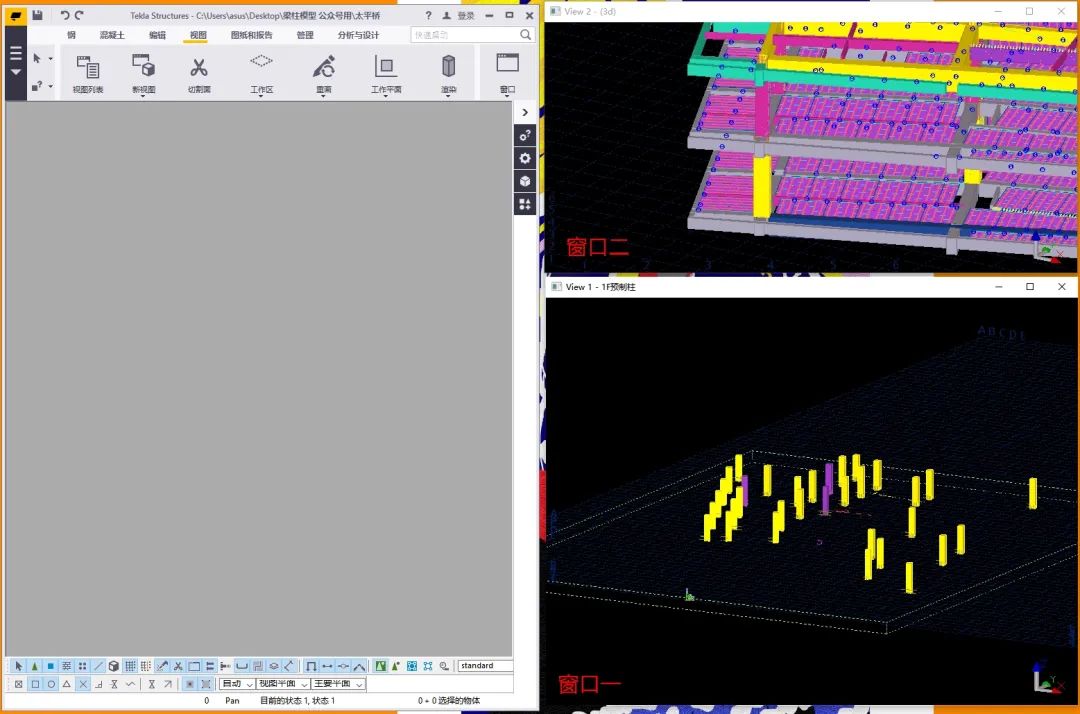

十 设置视图窗口可在Windows 桌面上随意移动
XS_MDIVIEWPARENT控制视图窗口移动
取值为FALSE时
允许视图窗口在 Windows 桌面上随意移动
