背景

我们用 Revit 做好项目后,要反馈给客户或者领导,如果只提交模型,则可能因为他们没有安装revit或不会使用revit,就造成很多的不便,其实他们只是想看一下大概的成果。那么这个痛点如何解决呢?这里我们不妨把项目保存为 html 文件(也就是网页格式的文件),这样的话打开查看就很方便了。

方法

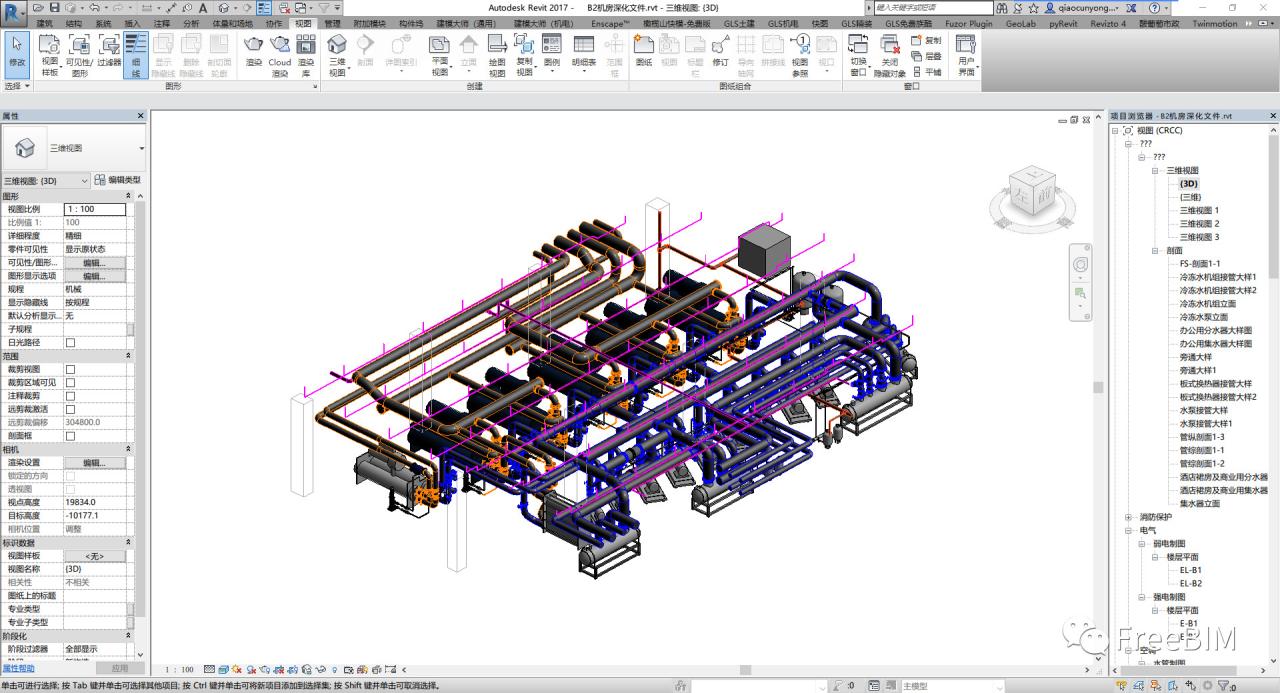

1、我们先打开咱们要导出的文件;

2、点击左上角的「R」,然后依次选择「导出」→「图像和动画」→「图像」;

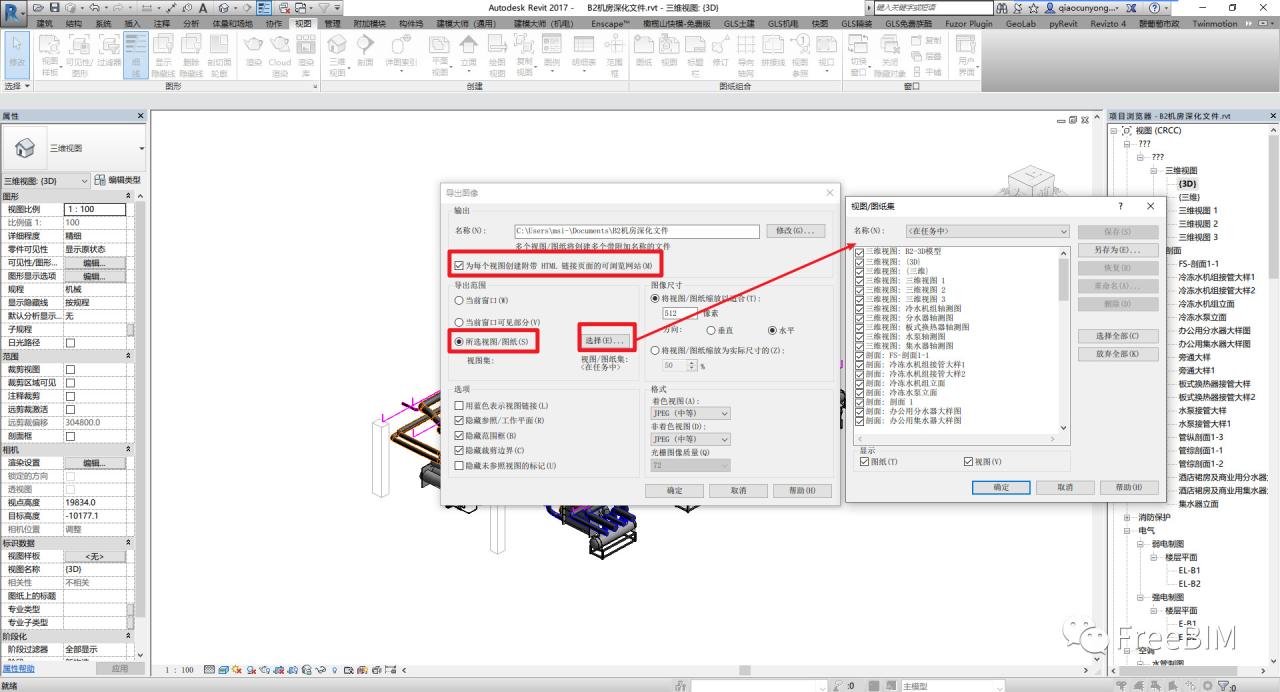

3、在弹出的对话框里进行设置,我们先点选「所选视图/图纸」然后可以点击后面的「选择」按钮选择要导出的视图和图纸,然后,要记得勾选「为每个视图创建附带HTML链接页面的可浏览网站」这个选项,再者根据我们对图片质量的要求就图像尺寸和格式进行设置;

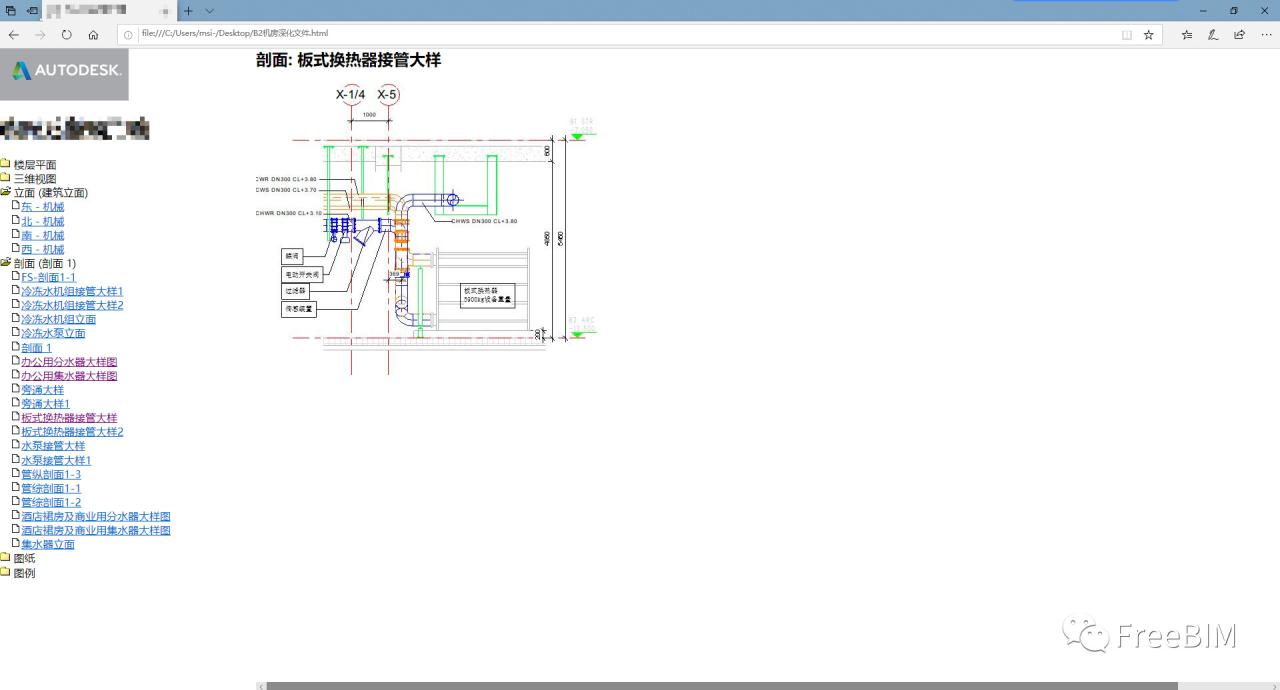

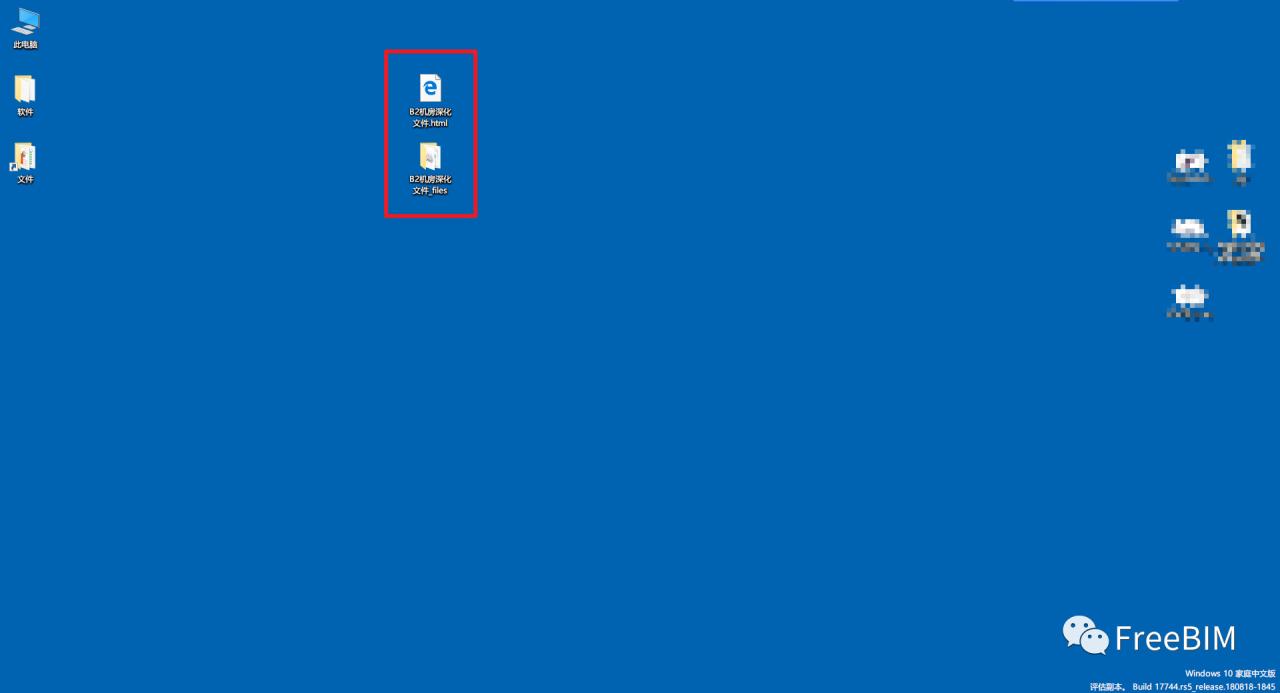

4、导出完成后,我们就可以在网页中打开这个revit项目文件了。

后记

这里我们导出的实际上只是各视图和图纸的静态图片而非模型,这样的好处在于网页帮我们把每个视图每张图片排列组合归类整齐方便查看,而如果再搭配一个云端的三维模型效果会更好,这时我们可以采用 Viewer 来实现。


来源:FreeBIM

作者:乔永斌
