Inventor技巧：从inventor中输出3D PDF图纸

在日常设计制造中，DWG和PDF是用户最常用的图纸文件格式。相比于DWG，PDF格式文件的普及率更高，对文件完整度的保护也更高，所以3D支持方面也逐渐完善，因此我们可以尝试直接从Inventor中输出3D PDF文件。怎样从Inventor中直接批量获得高普及率的3D PDF格式图纸呢？

注意：在Inventor 2017版本之后支持3D PDF输出。

一、输出单个3D PDF文件

1.完成零部件设计后，单击“文件”—“导出”—“三维PDF”。

2.在弹出的对话框中可以同步输出STEP文件或者添加其他附件，完成设置之后鼠标左键点击发布即可输出单一个的3D PDF文件。注意：建议使用Adobe Reader来查看输出的3D PDF文件，否则可能会发生不显示图像或是缺失零部件的现象。

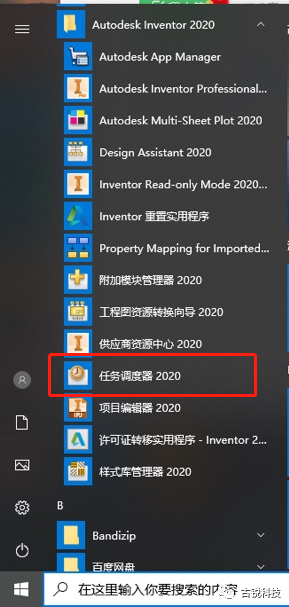

1.如果需要一次将多个模型文件（ipf、iam文件）批量转换为3D PDF格式文件，可以通过Inventor工具集的“任务调度器”来实现批量转化。打开windows开始菜单栏，在AutodeskInventor目录下找到Inventor任务调度器，单击打开。

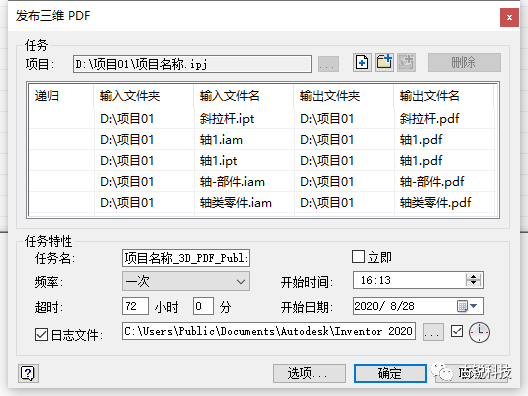

2.在任务调度器中单击“创建任务”—“发布三维PDF”，在所弹出的对话框中添加文件和改变设置选项，完成后点击确定，即可批量转换3D PDF文件。

Inventor对于3D PDF都有默认的模板，如果要求不高，这些模板完全可以满足日常工作需求。如果想要自定义3D PDF的模板，则需要能够修改PDF文件的编辑软件（例如Acrobat Pro）。
