前面都是在讲有关于目录浏览器在AutoCAD Electrical中的运用，今天我们来聊一聊关于在Inventor中如何去使用目录浏览器。

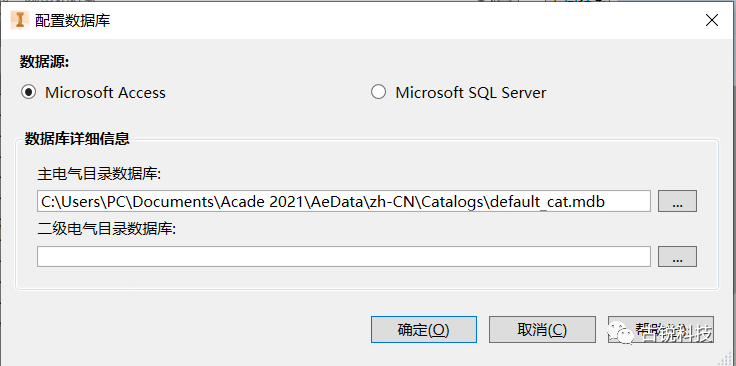

不管是在ACE还是Inventor中的目录浏览器其实是同一个数据库文件，存放的位置也是相同的。所以在Inventor和ACE之间配合使用目录浏览器时不需要担心设计信息的不一致性，尤其是通过机电一体化流程设计方案的完成产品设计的时候。
其实在Inventor中目录浏览器并没有在ACE中那么花里胡哨，只有简简单单地从数据库中选择目录值插入三维零件。换句话说就是使用目录浏览器来编辑三维零部件的iProperty信息。

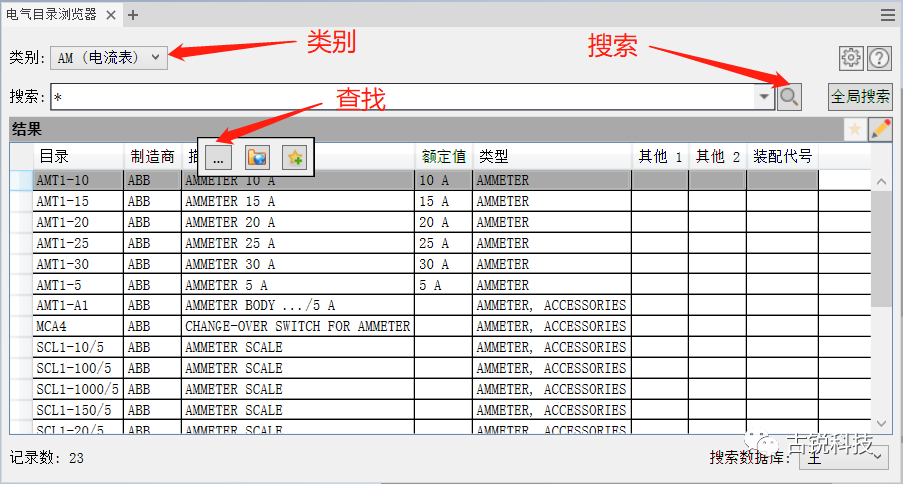

使用方法与ACE中是一致的，在部件环境中“放置”选项找到并打开目录浏览器，选择类别然后进行搜索，选定“目录”后查找选取所需模型，就可以将零件部件放置到部件中去。

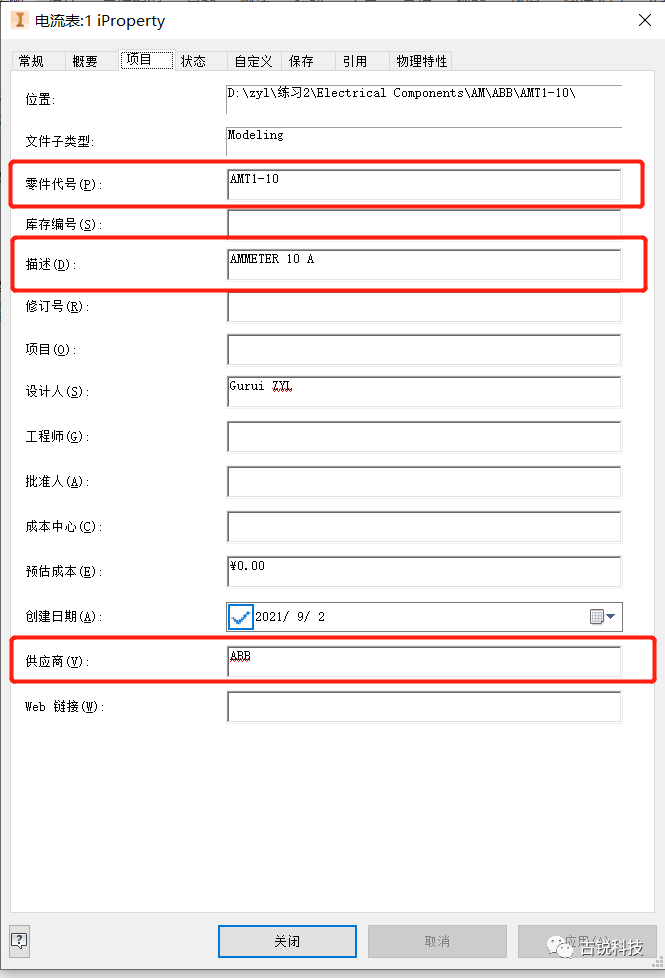

打开所放置零部件的iProperty，以目录浏览器中“AMT1-10”为例，零件代号、描述、供应商项就会自动填入对应信息。这样就可以保证信息与ACE中的二维模型保持一致。
机电一体化设计方案能够发挥目录浏览器最大的作用，机电一体化设计就是通过ACE原理图来进行Inventor三维电气模型的自动布线。而目录浏览器恰恰是两个软件间的纽带，链接了二维与三维的信息。
