Inventor 2022新功能介绍：Inventor 2022新功能之约束增强

本期的专题交流给大家带来的是Autodesk Inventor 2022新功能推荐——约束增强。约束增强是装配体新功能中相当实用的功能。其主要价值是让您在模型浏览器中快速识别出缺少约束的零部件。

在Inventor装配体中，每一个未受到约束的零部件都有六个自由度。可以沿 X、Y、Z 轴移动或者旋转。装配约束确定各个零部件在部件中的位置及方向，并仿真零部件之间的机械关系。例如，有将零部件的两个平面配对、指定两个零件上的圆柱特征保持同轴、约束一个零部件的球表面与另一个零部件的平面保持正切。每次更新部件时，将强制执行装配约束。

零部件的受到约束状态有三类，完全约束、欠约束、未知。

1. 用黑点[●]表示零部件完全受约束。

2. 空心点[○]表示零部件欠约束，需要引起注意。

3. 短横线[?]表示零部件的受约束状态未知。

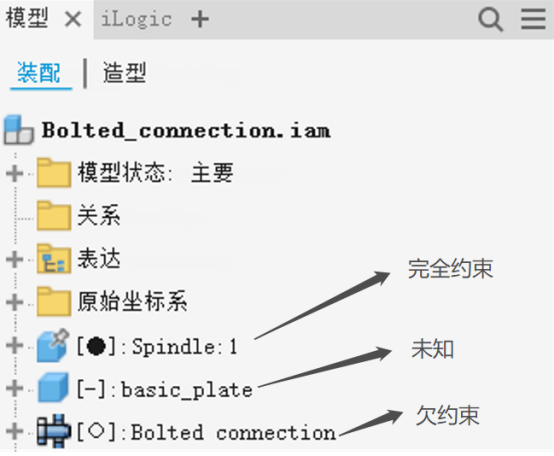

下图是Inventor模型浏览树表示零部件状态的示例图。
