众所周知，在工程行业中，AutoCAD DWG文件是二维设计图纸的基础，有着非常广泛的用户群体。如果能在三维设计时充分利用AutoCAD DWG文件，想必是众多设计工程师很关心的功能。
Autodesk公司旗下的三维设计软件Inventor完美地具备与DWG文件交互以及关联更新的功能。更赞的是Inventor还有快速读入DWG、智能识别几何、重新定位、直接建模等等的优点。
Inventor的具体操作

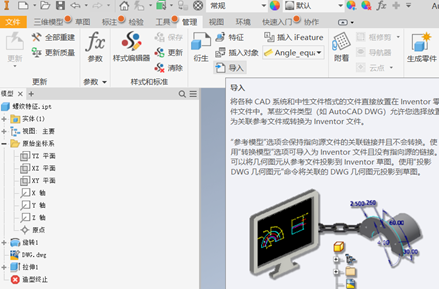

Step1：在Inventor零件环境中，在“管理”选项卡 “插入”面板 “导入”；选择对应的DWG文件。
Step2：在对应的三维零件模型中，选择对应的平面或者零件的平整面放置DWG文件。例如，XY平面或者端面、中心面。（inventor支持多次读入，选择不同的平面）
Step3：根据inventor的智能高亮圆点提示，选择对应的DWG图的原点，即可成功导入。Inventor会如下图提示“插入 AutoCAD DWG 将创建关联的 DWG 参考底图。使用“投影 DWG 几何图元”命令可基于投影的几何图元创建关联的模型特征。”单击“确定”。

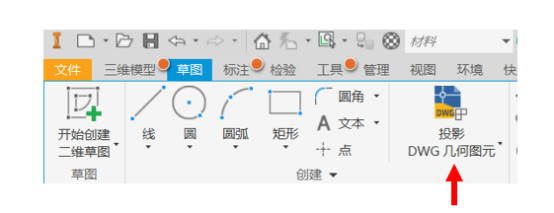

Step4：在指定平面的草图上，选择投影DWG几何图元。即可把DWG图层信息导入三维模型。

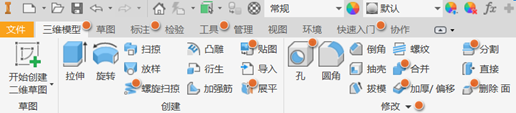

Step5：在“三维模型”中，即可对DWG图进行拉伸、旋转、扫掠等操作。
