规范/图集名称：《GB/T50344-2019 建筑结构检测技术标准》
实施日期：2020年6月1日
被替标准号：GB/T50344-2004
规范/图集分类：结构检测规范、检测规范、结构规范
GB/T50344-2019 建筑结构检测技术标准
内容简介
本标准适用于建筑结构的检测和建筑结构的评定。
文物建筑和收到特殊腐蚀性物质影响的结构或结构可按本标准的规定进行检测。
（1）总则
适用于建筑结构的检测和评定。
（2）术语
建筑结构检测：为评定建筑结构工程质量或鉴定既有建筑结构性能等所实施的检测工作。
检测批：检测项目、质量要求和生产工艺等基本相同，由一定数量构件等构成的检测对象。
非破损检测方法：在检测过程中，对结构既有性能没有影响的检测方法。
超声法：通过测定超声脉冲波的有关声学参数检测非金属材料缺陷和抗压强度的方法。
还有后装拔出法等不常用的测量混凝土抗压强度的方法。
贯入法：通过测定钢钉贯入深度值检测构件材料强度。（一般是测砂浆的）
测量砌体结构抗压强度的方法：原位轴压法，扁式液压顶法， 检测砖墙抗剪强度的方法：原位单剪法和双剪法。检测砌筑砂浆抗压强度的方法：点荷法，砂浆片局压法和筒压法。
检测金属材料或焊缝缺陷的方法：超声波探伤，射线探伤。 检测钢材表面和近表面裂纹等缺陷的方法：磁粉探伤法，渗透探伤法。
垂直度：在规定高度范围内，构件表面偏离重力线的程度。
挠度：在荷载等作用下，结构构件轴线或中性面上某点由挠曲引起垂直于原轴线或中性面方向上的线位移。
麻面：构件的混凝土表面因缺浆而呈现麻点、凹坑和气泡等缺陷。
蜂窝：混凝土表面因缺浆形成的石子外露，疏松等缺陷。
孔洞：混凝土中超过钢筋保护层厚度的孔穴。
疏松：混凝土中局部不密实的缺陷。
混凝土夹渣：混凝土中夹有杂物且深度超过保护层厚度的缺陷。
焊缝夹渣：焊接后残留在焊缝中的熔渣。
焊缝缺陷：焊缝中的裂纹、夹渣、气孔等。
损伤：由于荷载、环境侵蚀、灾害和人为因素等造成的构件非正常的位移、变形、开裂以及材料的破损和劣化等。
（3）基本规定
1， 建筑结构的检测应分为结构工程质量的检测和既有结构性能的检测
2，结构工程质量的检结构工程质量的检测报告应做出所检测项目与设计文件要求的符合性判定。既有结构性能的检测报告应给出所检测项目的检测结论。

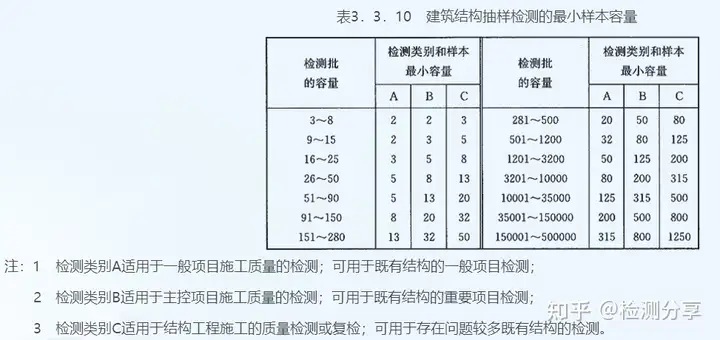

3，下列项目的核查检查宜采取全数检测方案： 结构体系的构件布置和重要构造核查； 支座节点和连接形式的核查； 结构构件、支座节点和连接等可见缺陷和可见损伤现场检查； 结构构件明显位移、变形和偏差的检查。
4，结构层面的检测可分为结构体系和构造的核查、结构的监测、结构动力性能测试、结构振动测试，以及结构沉降、倾斜、位移和变形的观测等。
5，在分析确定振动源对建筑装修或建筑结构的影响时，应区分建筑原有的损伤与结构振动造成的损伤；当不具备区分的条件时，应在报告中予以明确说明。
6，在分析不均匀沉降与建筑位移或变形关系时，应区分施工偏差和建筑的位移或变形。
7，当需要确定水平构件适用性极限状态的挠度时，宜采用静力荷载检验的方法。结构构件静力荷载的检验应按本标准附录F的规定执行。
8，结构工程质量的计数检测结果应按结构设计要求和结构工程施工依据的国家有关标准进行符合性判定。
9，既有结构性能检测可将计数抽样符合性判定结论用于结构性能的分析。
10，材料强度计量抽样检测批的检测结果宜提供推定区间；推定区间的置信度宜为0．90，错判概率和漏判概率均宜为0．05。推定区间的置信度也可为0．85，漏判概率宜为0．10，错判概率宜为0．05。
11，当结构构件的位移或变形已经使建筑的围护结构、装饰装修或设备设施出现损伤或影响正常使用时，应评定为结构构件存在适用性问题，当通过计算分析或荷载检验判定可能出现这些现象时，可评定为结构构件维系建筑功能的能力不足。
12,对于已经出现耐久性极限标志的构件或连接，应进行构件承载能力的评定和适用性评定，在评定时应考虑不可恢复性损伤对构件性能的实际影响。
（4）混凝土结构
1，混凝土结构和其他结构中的混凝土构件应按本章的规定进行检测和评定。
2， 混凝土结构可分成下列检测项目： 原材料质量及性能； 构件材料强度； 混凝土的性能； 构件缺陷与损伤；
3，混凝土强度可分为混凝土抗压强度和劈裂抗拉强度，且应区分结构工程质量的检测和既有结构性能的检测。
4，回弹法的检测操作应符合现行行业标准，遇有下列情况时应采用钻芯验证或修正的方法： 混凝土的龄期超出限定要求；混凝土抗压强度超出规定的范围； 采用向上弹击或其他方式的操作时。
5，结构工程混凝土劈裂抗拉强度的检测结论可用于施工缝和叠合面等抗拉强度的判定。
6，对于既有混凝土结构，也可采用取样方法测定混凝土的抗渗性能、抗冻性能、抗氯离子渗透性能和抗硫酸盐侵蚀性能等。既有结构工程混凝土性能符合性判定时，应去除受到冻融、氯离子渗透和硫酸盐侵蚀影响的表层混凝土。
7，当需要判定结构工程混凝土实际的抗碳化能力时，可按下列规定采用现场取样快速碳化试验的方法进行检测和判定： 现场取样宜保留混凝土的装饰层；快速碳化箱内的碳化时间应与混凝土结构设计使用年限相匹配； 快速碳化深度小于受力主筋混凝土保护层厚度时，可判定结构混凝土具有相应的抗碳化能力。
8，混凝土构件的缺陷可分为外观缺陷、内部缺陷和裂缝。混凝土结构的损伤可分为构件的裂缝、混凝土表面的损伤和未封闭锚夹具和金属件等的锈蚀、损伤。
9，混凝土结构的裂缝应按现行行业标准规定，进行下列识别和判定： 施工阶段裂缝与使用阶段裂缝的识别；
10，构件混凝土表面出现环境作用损伤、化学物质侵蚀、生活和生产的磨损、气蚀损伤时，应判断为构件混凝土达到耐久性极限状态。
11， 受到火灾影响的结构，应通过全面的外观检查将构件的损伤识别为下列五种状态： 未受火灾影响；
12，对于未封闭在混凝土内的预应力锚夹具和金属件等的损伤和锈蚀，可用卡尺、钢尺等直接量测。
13，混凝土中钢筋检测可分为钢筋位置、钢筋间距或数量、钢筋直径、混凝土保护层厚度和钢筋锈蚀状况等检测分项。
14，
（5）砌体结构
1，砖砌体、砌块砌体和石砌体结构以及其他结构中的砌筑构件应按本章的规定进行检测和评定。
2，砌体结构可分为砌筑块材、砌筑砂浆、砌体力学性能、砌筑质量、构造要求和结构损伤等检测项目。
3， 既有砌体结构应进行下列专项评定： 存在砌筑质量和构造问题结构的罕遇地震鉴定； 具有爆炸或碰撞可能时的抗倒塌能力评定； 使用构件分项系数的砌体受压承载力和受剪承载力评定； 多遇地震的适用性评定； 侵蚀环境砌筑块材剩余使用年数推定。
4，砌体结构的检测和评定中存在下列现象之一时，必须采取避免造成人员伤亡的有效措施： 受压构件出现承载能力极限状态的标志；砌筑墙体出现平面外的变形或位移； 装饰装修具有脱落的危险； 基础存在明显的不均匀沉降且沉降还在继续发展； 建筑内部存在危害人身健康的气体或粉尘。
5，既有结构砌筑块材的尺寸和可见缺陷可直接从砌筑构件上量测。
6，砌筑块材的现场取样应符合下列规定： 取样应为砌体受力小的窗下墙、女儿墙等部位； 抽取试样时应避免造成试样表面缺损和内部损伤。
7，砌筑砂浆可分为砂浆强度、砂浆性能、损伤和有害物质等检测分项。
8，既有结构的砌筑砂浆强度可采用对回弹法检测结果进行筒压法、点荷法或砂浆片局压法验证或修正的检测方法，也可采用回弹法进行检测。
9，当砌筑砂浆的表层受到侵蚀、风化、剔凿或火灾等的影响时，取样检测的试样应取自砌体的内部，回弹和贯入的测区应除去受影响层；
10，砌体的力学性能可分为弹性模量及应力状况、抗压强度、抗剪强度等检测分项。在进行符合性判定和使用材料强度系数时，应推定砌体抗压强度的标准值和抗剪强度的标准值。
11，检测得到的砌体抗压强度或抗剪强度不宜用于推定砌筑砂浆或砌筑块材的强度。
12，存在下列问题的砌体不宜单独采用推定砌体强度的方法： 存在严重施工质量问题的砌体； 直接遭受火灾影响且已出现明显损伤的砌体； 受到侵蚀性物质影响且已出现明显损伤的砌体。
13,采用验证的方法时，直接法检测结果应高于推定强度。
14,砌筑质量可分为砌筑方法、灰缝质量和砌筑偏差等检测分项。
15， 砌体中拉结筋的间距，应取2个～3个连续间距的平均值作为代表值；
16，结构工程质量的检测应按结构建造时国家有关标准的规定对结构构造的检测结论进行符合性判定；既有结构性能的评定应把结构构造存在问题的部位作为重点评定的对象。
17，砌体结构的损伤可分为裂缝、环境侵蚀损伤和灾害损伤、钢筋和钢配件锈蚀等检测分项。
18，裂缝的长度可采用尺量、数砖的皮数等方法确定，裂缝的宽度可采用裂缝卡、裂缝检测仪确定，裂缝的深度可通过观察、打孔或取样的方法确定；
19，当判定为结构承载力不足造成的竖向受压贯通裂缝时，应进行构件承载力的验算。
20，当判定为温度裂缝时，应进行下列检测和调查： 调查当地气温的变化情况； 调查墙体的保温情况；
21，当砌体结构出现环境作用和化学物质侵蚀损伤时，应判定砌体结构已出现耐久性极限状态的标志。
（6）钢结构
1，钢结构可分为材料力学性能、连接、节点、尺寸与偏差、变形与损伤、构造与稳定、涂装防护等检测项目。
2，外部缺陷、损伤、锈蚀、变形以及涂装等外观项目宜全数检查；
3，对于大型、复杂和新型钢结构，宜进行结构性能的实荷检验和结构动力性能的测试。
4，既有钢结构除应进行承载能力等评定外，尚应进行抗火灾倒塌、低温冷脆、疲劳破坏、累积损伤、抗震适用性、高耸钢结构抗风适用性、有机涂装层的剩余使用年数等检测和评定。
5，结构构件钢材的力学性能可分为屈服强度、抗拉强度、伸长率、冷弯和冲击功等检测分项。
6，冲击功 是衡量材料韧性的一个指标，是材料在冲击载荷作用下吸收塑性变形功和断裂功的能力，
7，钢结构的连接可分为焊接连接、螺栓和铆钉连接、高强螺栓连接等。
8，焊缝的裂纹等可采用渗透探伤或磁粉探伤的方法进行检测。
9,对既有钢结构的焊缝和焊接接头焊缝的检查应包括焊缝的锈蚀和开裂状况。
10，高强度螺栓连接质量可检查外露丝扣。
11，钢结构的节点可分成支座节点、吊车梁节点、网架球节点、杆件平面节点、钢管相贯焊接节点、铸钢节点和拉索节点等。
12，钢结构的偏差应分为构件尺寸的偏差和构件的安装偏差
13，钢网架中构件的不平直度，可用拉线的方法或全站仪检测，其不平直度不得超过杆件长度的0．1％。
14，钢结构的变形可分成结构构件的挠度、倾斜、构件及其腹板的侧弯和杆件的弯曲等。
15，构件的损伤应包括：锈蚀程度、碰撞变形与撞击痕迹、火灾后强度损失与损伤，以及累积损伤等造成的裂纹等。
16，钢结构构造应包括支撑的设置、支撑中杆件的长细比、构件杆件的长细比和保证构件局部稳定的加劲肋。
17，平面屋架的杆件出现平面外的弯曲，节点板出现平面外的位移或变形时，可初步评价存在失稳的问题。
18，钢构件腹板出现侧弯时，应评定为局部稳定问题。
19，钢构件涂装防护可分成涂层和拉索外包裹防护层等。
20，钢结构的涂层可分为外观检查、涂层完整性和涂层厚度等检测分项。
21， 薄型防火涂料涂层厚度可采用涂层厚度测定仪进行检测；厚型防火涂料涂层厚度应采用测针和钢尺进行检测
22，厚型防火涂料涂层的评定应符合下列规定：
1)符合有关耐火极限的设计要求的厚度应大于构件表面积的80％；
2)最薄处的厚度不应低于设计要求值的85％。
23， 通过检测应将有机涂层分成下列四类状况：
1涂层完好、无明显的色泽改变且无明显失去光泽； 2 涂层完好，有色泽改变或失去光泽； 3 大面积严重失色、局部出现粉化脱落或涂层表面出现锈迹； 4 涂层出现大面积粉化、开裂和脱落，钢材已锈蚀。
24， 通过检测应将无机防火涂层分成下列四类状况：
25，在具有较多可燃物附近的既有钢结构，应进行下列抗火灾倒塌评定： 建筑的防火间距； 建筑结构和外围护结构的可燃性和防火能力。
26，当年线性累计损伤循环次数比ξa,n与使用年数相乘后大于或等于1．0时，可推断可能出现风荷载作用下累积损伤。
27,钢管混凝土结构可分为构件材料强度、尺寸与偏差、连接与构造、钢管内混凝土缺陷、垂直度与变形、损伤和防护涂装等检测项目。
28，混凝土与钢管壁间空隙宜采用敲击检查结合打孔的方法进行检测，检测操作应符合下列规定：
1)敲击检查宜沿钢管长度方向等间距和沿周边等距离布置敲击点；
2)对于敲击异常区域应减少敲击的间距；
3)初步判定存在间隙可打孔进行验证。
29，钢-混凝土组合结构可分为焊钉、钢材的性能、尺寸与偏差、缺陷与损伤、火灾后的状况等检测项目。
30，钢-混 凝土组合结构火灾后，无混凝土包裹的钢构件应通过全面的外观检查将损伤识别为五种状态：
1 未受火灾影响或表面涂层完好； 2构件涂层出现被熏黑、受损或脱落现象，但构件未出现明显的变形； 3
31，钢管混凝土受压构件内混凝土脱粘率大于20％或脱粘空隙厚度大于3mm时，不宜考虑钢管对混凝土的约束作用。
（7）木结构
1，木结构可分成木材性能、木材缺陷、制作与安装偏差、连接与构造、变形与损伤和防护措施等检测项目。
2，木材的性能可分成木材的强度等级、含水率等检测分项。
3，构件制作偏差检测项目应包括构件截面尺寸、长度、受压构件弯曲、节点距离、齿槽深度、螺栓间距、钉间距、桁架高度及起拱弯曲等。
4，木结构的变形可分为基础沉降、节点位移、连接变形、构件挠度、侧向弯曲、屋架出平面变形和木楼面系统的振动等。
附录A 间接测试方法测试结果的修正和验证
1，间接测试方法测试结果的系统不确定性可用直接测试方法测试结果的修正系数方法、修正量方法或综合系数和参数方法进行修正。
2，结构工程质量检测直接法的测试数量不宜少于6个；既有结构性能检测直接法的测试数量不宜少于3个；
3，直接法的测试样品应从间接法具有代表性的已测试样品中随机抽取；
4，当间接法的测试对样品的性能无影响时，直接法的测试位置宜与间接法的测试位置重合；
5，修正系数方法和修正量方法
附录B 结构动力测试方法和要求
1，测试数据处理后，应根据需要提供被测试结构的自振频率、阻尼比和振型，以及动力反应最大幅值、时程曲线、频谱曲线等分析结果。
附录C建筑振动的测试
1,建筑的振动或晃动的评定宜进行结构动力特性的测试、振动源情况的测试和振动源发生振动时既有建筑动力响应的测试。
2,振动源的振动与建筑的动力响应吻合时，可判定该振动源是造成既有建筑振动或晃动的因素。
附录D结构和构件测量方法
1, 构件挠度宜使用免棱镜全站仪进行检测，并应符合下列规定：
附录F结构性能的静力荷载检验
1,结构性能检验的检验装置、荷载布置和测试方法等应根据设计要求和构件的实际情况综合确定。
2,结构构件适用性检验应进行正常使用极限状态的评定和结构适用性的评定。
3,结构构件的正常使用极限状态应以国家现行有关标准限定的位移、变形和裂缝宽度等为基准进行评定。
5,构件承载力的荷载系数或构件系数的实荷检验，当出现下列情况之一时，应立即停止检验，并应判定其承载能力不足： 钢构件的实测应变接近屈服应变；钢构件变形明显超出计算分析值； 钢构件出现局部失稳迹象； 混凝土构件出现受荷裂缝； 混凝土构件出现混凝土压溃的迹象； 其他接近构件极限状态的标志。
6,结构构件经历检验目标荷载满足下列要求时，可评价在检验目标荷载下有足够的承载力： 实测应变和变形等与达到承载能力极限状态的预估值有明显的差距； 钢构件没有局部失稳的迹象； 混凝土构件未见加荷造成的裂缝或裂缝宽度小于检验荷载作用下的预估值； 卸荷后无明显的残余变形； 构件没有出现材料破坏的迹象。
附录G游离氧化钙潜在危害的检测推断
1,游离氧化钙对混凝土潜在危害的检测可分为现场检查、薄片和芯样试件沸煮检测等。
2,现场检查可将有开裂、崩溃等症状的硬化混凝土初步判断为具有游离氧化钙潜在危害。
3,在初步判断具有游离氧化钙潜在危害的部位上钻取混凝土芯样，芯样的直径可为70mm～100mm；在同一部位钻取芯样的数量不应少于2个，同一批受检混凝土应取混凝土芯样不少于3组。
4,在每个混凝土芯样上应先截取一个无外观缺陷的10mm厚的薄片试件，再将混凝土芯样加工成高径比为1．0的芯样试件
5,当沸煮试件的粗骨料没有明显的膨胀迹象时，可按下列规定判定游离氧化钙对混凝土的潜在危害：
附录J钢筋表面硬度测试方法
1，钢筋的表面硬度测试仪器应为数显式里氏硬度计。
2，测区可先用角磨机和钢锉打磨，并应分别用粗、细砂纸打磨，直至露出金属光泽。
3，打磨好的测区，其表面粗糙度的平均值不应大于1．6μm。
4，每一测区应布置5个测点，测点应在测区范围内均匀分布，里氏硬度值应精确至1HL。
附录K结构混凝土冻伤的检测方法
1，结构混凝土冻伤可分为硬化混凝土的冻融损伤和混凝土早期冻伤。
2，硬化混凝土在冻融循环后出现表面损伤或开裂，应判定为冻融损伤。
3，施工阶段混凝土的早期冻伤应分为立即冻伤和预养冻伤。
附录L混凝土中钢筋锈蚀状况的检测
1，钢筋锈蚀的检测可采用剔凿检测方法、电化学测试方法或综合分析判断方法。

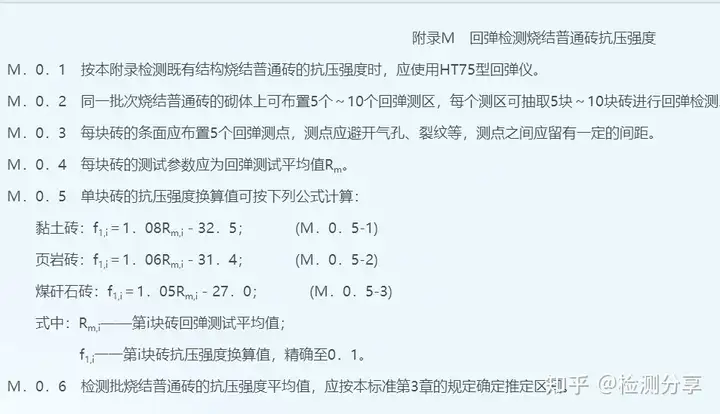

2，综合分析判定方法可根据裂缝形态、混凝土保护层厚度、混凝土强度、混凝土碳化深度、混凝土中有害物质含量以及混凝土含水率等检测数据判定钢筋的锈蚀状况。
附录N钢材强度的里氏硬度检测方法
1，里氏硬度方法可用于建筑中H型钢、钢管等钢构件钢材抗拉强度的现场无损检测。
2，本方法不适用于表层与内部强度有明显差异或内部存在缺陷钢材强度的测试。
3，每一构件的测区应符合下列规定：
附录P钢-混凝土组合结构中钢构件的无损探测方法
1，钢-混凝土组合结构中的钢构件无损探测的目标可分为下列4个层次：
2。当雷达仪探测组合构件的两对相邻侧面的深层反射信号近似对称时，可初步判断钢构件为矩形或圆形，当雷达仪探测的两对相邻侧面的深层反射信号存在明显差异时，可初步判断钢构件为H形。
！！！条文说明
1，建筑结构的检测数据与结论是评定建筑结构工程质量和既有建筑结构性能的依据，也是鉴定质量事故原因的依据，有些检测结论本身就具有评定的作用。
2，第一种为具有施工质量争议的结构，第二种为没有质量争议的结构，第三种为受到外部人为因素影响的结构。本标准的规定适用于这三类的检测与评定。本标准的检测与评定可用于地下空间的结构和基础，但不包括桩基础和地基。
3，符合性判定是指符合设计要求评定。第三方检测机构不宜直接进行合格性评定。
4，既有结构的可靠性评定分为抵抗偶然作用能力的评定、结构承载能力的评定、正常使用极限状态与维系建筑功能能力的评定(或适用性评定)和结构抵抗环境侵蚀能力的评定(或耐久性评定)等。
5，通常，在实施建筑结构检测(包括结构工程质量检测、既有结构性能检测和受到外部人为因素影响的结构检测)前，应该进行资料调查和现场调查。这些调查有助于编写检测方案，也有利于检测工作顺利实施。特定情况下也可仅进行一种调查，例如一些既有结构没有任何资料，有些结构或工程在编制检测方案前不具备现场调查的条件等。
6，工程概况(对应于工程质量的检测)应包括结构类型、建筑面积、总层数、设计、施工及监理单位和检测时工程的施工进度等。结构的概况(对应于既有结构性能检测)除应包括上述相关内容外，还应包括结构的建造年代和使用过程中的状况等。
7，结构工程质量检测当有直接测试时应优先(宜)选用直接测试方法。间接测试方法一般多为无损的，其测试数量相对较大，当采用两种方法结合时可以优势互补。
8，检测项目是指材料强度和材料性能等，检测对象是指检测批中具体的个体或样本。
9，振动造成建筑装修和结构构件等的损伤是这类检测的重点。在评定时区分建筑原有的损伤和振动造成的损伤体现了检测与评定的公正性。当难于区分时，应该在报告中予以明示
10，由于存在着预应力、施工阶段的起拱和施工偏差等，现场测试得到的挠度未必是目标意义的挠度。
11，本条把建筑结构检测的结论分成符合性判定结论和检测结果的结论两类。所谓检测结论，例如混凝土强度的检测结论可为，检测得到的混凝土(立方体抗压强度)的强度等级为C30等。所谓符合性判定是要判定其是否符合设计要求。如果设计使用的是混凝土标号时，也要进行相应的转换后再进行符合性判定。本条的规定体现了结构工程质量检测与既有结构性能检测的区别
12，计量抽样检测批的推定区间进行了限制，在置信度相同的前提下，推定区间越小，推定结果的不定性越小。检测机构和被检测方承担的风险也相应减小。样本的标准差和样本容量决定了推定区间的大小，因此减小样本的标准差或增加样本的容量是减小检测结果不定性的措施。对于无损检测方法来说，增加样本容量相对容易实现，对于局部破损的取样检测方法和原位检测方法来说，增加样本容量相对难于实现。
13，但是对于既有结构的检测有时很难进行直接法的修正，检测数量也受到限制，此时通过协商后，可选取推定区间的下限值μ2作为推定值。推定区间的下限值μ2，对于检测机构来说是相对保守的推定值，对于既有结构用户来说是偏于安全的推定值。
14，本条提供了符合性判定的方法。例如，混凝土立方体抗压强度推定区间为17．8MPa～22．5MPa，当设计要求的fcu,k为20MPa混凝土时，可判为立方体抗压强度满足设计要求，当设计要求的fcu,k为25MPa时，可判为低于设计要求。
15，结构的可靠性称为结构完成预定功能的能力。。结构工程完成预定功能的能力包括结构抵抗偶然作用的能力、结构构件的承载能力、保障结构构件位移变形与维系建筑功能的能力(适用性)和结构构件抵抗环境侵蚀作用的能力(耐久性)等。例如混凝土构件钢筋的保护层偏小，一般情况只需要对构件抵抗环境侵蚀作用的能力进行评定。
16，当设计施工图标明的楼面活荷载大于结构建造时荷载规范规定的荷载值时，评定时应使用设计施工图标注的荷载值；当设计施工图标注的荷载值小于当时荷载规范规定的荷载值时，评定时应使用当时荷载规范规定的荷载值。这是体现结构工程能力评定公正性的规则。
17，通常认为50年超越概率2％～3％的罕遇地震属于偶然作用。
18，所谓标准组合是指除主导的荷载外，其他的可变荷载可以使用组合系数；所谓频遇组合，是指可以使用频遇值等。本条把多遇地震下的位移和变形归为结构构件的正常使用极限状态。
19，所谓标志是可以观察到的特定现象，而限值则需要检验或测试确定。
20，出现耐久性极限状态标志的构件，无须推定耐久年数，没有剩余使用年数可言，但要进行承载力和适用性的评定。
21,本章中混凝土结构的构件包括混凝土的基础，不包括基桩。其他结构中的混凝土构件，如砖混结构中的混凝土构件和混凝土基础，钢-混凝土组合结构中混凝土的强度与性能，也应按本章的规定进行检测与评定
下载见文章右上角。
