RevitMEP使用“机械设置”对话框可以配置构件尺寸，以及机械系统的外观。

    选中“隐藏线”后，可以指定项目中彼此相互交叉的风管和管道(单个平面中)的显示方式。在双线图纸中会显示交叉风管和管段，这样最远端平面中表示分段的线会以不同的样式显示，以表示它们被如图所示的前景中的分段所隐藏，而未连接到该分段。只有选中“隐藏线”作为视觉样式时，才可以应用“隐藏线”参数。

    单击“系统”选项卡——“机械”面板——(机械设置)。

    在“机械设置”对话框的左侧面板中，单击“隐藏线”。

    在右侧面板中，为线样式和该间隙的宽度指定下列参数：

    绘制MEP隐藏线：选中该选项时，会使用为隐藏线指定的线样式和间隙绘制管道。

    线样式：单击“值”列，然后从下拉列表中选择一种线样式，以确定隐藏分段的线在分段交叉处显示的方式。

    内部间隙：指定交叉分段中显示的线的间隙。如果选择“细线”，将不会显示间隙。

    外部间隙：指定在交叉分段外部显示的线的间隙。如果选择了“细线”，将不会显示间隙。

    单线:指定在分段交叉位置处单隐藏线的间隙。

    免费Revit教学视频。

    今天我们来看看桁架网格怎么做。

    我们先看两张图片：

    在Revit中用Enscape渲染的图片

    要做这种有规律的桁架网格，我们要用体量加填充图案，这样做是很方便快捷的。

    要用填充图案去填充就得用填充图案族，基于填充图案的公制常规模型，

    然后再找出桁架网格的规律，创建一个填充图案，载入项目里。

    在族里要用点生成线，线生成面的观点去做；

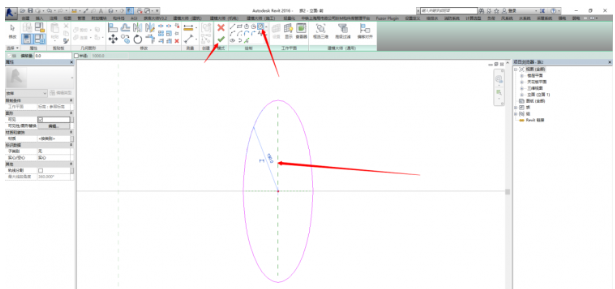

    我们先来创建顶部的球，先拾取一个点上的一个面，用模型线的圆在拾取的面上画个圆，这里给上半径参数，供后期进行变形调整，

    然后选择模型线的圆，创建形状，选择第二个球，这样四角的球就做好了。

    然后再来创建顶部的杆，同样的是在一个点处拾取一个面用模型线画圆，这里的这个圆也给上半径参数，选择四条线的圆，创建形状——实心形状，结果如下图，

    然后我们在创建下部的四个杆和一个球，我们先创建球，先确定一个中心点作为下部球的圆心。连接两个对角线的点，用参照线连接，然后选择点，放置到线上，Revit会拾取这条线的中心点，我们只要保证点在线上就行，

    然后我们在点的下部垂直的画一条参照线，再垂直线上放置一个点；在顶部的下方画一条参照线，从顶到这条线给参数，

    然后我们在这个点上生成一个球，同理给半径参数；将顶部4个点与下部这个点用参照线连接，同理，生成杆，给参数，

    然后在底部的下方过下部点作相互垂直的两条参照线，同理，生成杆，给参数，

    然后载入到项目里。

    在项目中新建体量，建筑——构建——内建模型——选择体量

    同理用参照线创建体量，选择实心形状，选择第二个面，第一个是体

    然后选择面，分割表面，属性里面选择固定距离，否则填充图案将不会生成。

    填充图案选择矩形里面我们刚刚载入的填充图案，生成，

    但是是反的，选择填充图案，属性里有构建反转，勾选。

    最后完成体量。需要说明的是每个在族里面要付材质，把族里的材质跟出来，这样在项目里才能更方便的进行付材质。

    本节内容有点多且复杂，关键是要清楚原理。

    免费Revit教学视频。

如何自学Revit软件?

1.根据个人合理安排时间

自学Revit的话需要花费个人的很大一部分精力。因为没有一个固定时间学习，自学人员要合理安排自己的时间，再加之BIM软件学习属于熟能生巧，想要学好就得花时间、花心思。这个对于没有工作压力的大学生来说还是比较合适，但是工作人员白天忙于工作，再挤出时间来学习Revit的话，一般效果不会太理想。而且在学习中发现问题之后，往往求助的方式就是通过网络，一旦网络上解决不了或者方法不得当，不但不能解决问题，还是把问题变严重。这点就远差于面授的效果。

2.必要时需配合面授

在面授的过程中，学员可以通过对老师的讲解及分享，结合自己的工作经历来学习，并且可以通过课程不同阶段的内容寻找与自身专业或工作的切入点，一旦发现问题可以通过老师的讲解来解决或者借用讲师的丰富经验进行探究，大大提高学习效率。另外，自学对学习人员的学习毅力与是否有持之以恒的态度有很大关系。相比之下，自学还是劣与面授。

3.Revit软件实操

在操作方面，因为是同一个公司的，在操作上多少会有些联系，例如操作界面以及一些快捷键的指令。这样对于有一定CAD基础的学员在掌握起来会更容易。而且对于Revit软件本身来说，也是一款易学难精的软件。上手很快，即便是没有任何基础，甚至是非建筑专业的人员来学，少则三五天，多则十余天都会掌握基本操作，但是像非常熟练的建立模型，运用参数化的概念建模还是需要花费一定的心思与苦工。所以说，想自学的人员可以通过网络的视频或者自行购买些书籍进行学习，但是只是为了建模而建模，学到的只是些皮毛，相比面授与老师的交流学习方式来说，相差较远。

BIM技术的发展使传统建筑业使用的CAD等软件已经不能满足建模的需求，BIM应用软件Revit也就应运而生，今天我们主要探讨BIM应用软件revit中如何运用占位符的相关问题。

在面积较大，管线密集的项目中，在建模的后期，由于模型内容的逐渐增大，软件的运行速度会越来越慢，大大的影响了建模的速度，因此，可以在建模的初期使用“风管占位符”（或管道占位符）进行风管（或管道）的绘制，然后利用“转换占位符”命令，将占位符转换成风管（或管道），这样就可以很好的提高工作效率。

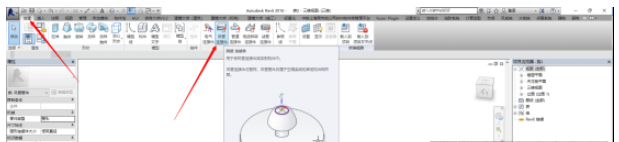

1.打开revit，新建机械样板，在“系统”菜单下的“HVAC”命令栏中点击“风管占位符”，

　　2. 接下来，绘制一段占位符。如图：

3. 下面是占位符的转换。点击绘制的占位符，在“修改风管占位符”菜单下的编辑选项中点击“转换占位符 ”命令。如图：

4. 这样就把“风管占位符”转换成了风管。如图；

    Revit中怎样绘制水管

    Revit由于其可视化，协同方便等特点广泛用于建筑行业的多个项目中，而对于BIM技术处于初级探索阶段的建筑业来说，BIM软件运用到实处的肯定就是碰撞检查了，revit的碰撞检查及后期的管综排布可以为建筑企业降低成本提高效率，那我们就来简单学习一下，如何使用revit对机电专业的管道进行绘制。

    >1.对于模型的绘制来说，操作很简单，但是由于给排水专业系统繁多，怎样正确绘制各系统的管道是我们的一个基本问题，首先打开软件，选择一个机械样板，点击进入后开始进行管道绘制，点击上方菜单栏左击找到“系统”选项，然后选择“管道”。

    >2.其次点击“管道”，然后开始进行绘制，绘制给排水专业管道，一共分为选择系统–选择管径（材质，管件等）–确定高度三个步骤。点击管道属性栏下方选择系统类型为“循环供水”，然后点击编辑类型，选择“布管系统配置”，一般管道的管件，尺寸范围，管件类型都在这里设置，因为这是机械样板所以包括了管道的弯头，三通等构件。

    >3.设置管件及材质完成后，开始选择管径。假如绘制一段管径为150mm的循环供水管道，输入管径为150mm,标高为2750mm，开始进行绘制。在绘制过程中管道会自动生成管件，保证管道的连续性。

    >4.简单绘制完毕后，有时候项目中需要更改管径的高度和管径，具体操作为点击管道使其高亮显示，鼠标移动至管道末端，右击点击“绘制管道”，重新输入管径及高度，然后继续绘制，点击三维视图，管道就生成了立管。其他类似管道翻弯的方法也是同样的操作方法。

    >5.管道绘制完成后需要添加阀门，点击“系统”选项卡下的“管路附件”，找到合适的阀门进行放置，在放置时选择阀门移动鼠标到管道的中心线，当出现捕捉提示时，左击放置阀门，放置阀门时特别要注意的是要选择与管道一致的阀门，这样才符合现场的施工规范。

    >6.当绘制其他系统管道时发现系统类型中没有时应该通过创建新系统的做法去做，点击项目浏览器工具栏的族类别，点击“+”，鼠标下拉至“管道系统”下，选择任意的系统进行复制，然后重命名为自己需要的系统点击确定就可以了。

    >7.绘制管道完毕后，如果有需要可以对不同系统的管道进行区分，添加材质颜色。右击管道系统–点击类型属性–选择材质–更改颜色–操作完毕后点击确定，其他系统依次更改即可。

在使用revit绘图的过程中，经常需要绘制楼梯的效果图，造型简单的楼梯还是比较简单、容易画出来的，如果需要绘制特殊的SU楼梯，Revit如何绘制特殊的SU楼梯？一起来了解一下Revit绘制特殊的SU楼梯的方法！

SU楼梯

　　Revit绘制特殊的SU楼梯的方法：

SU楼梯

　　图中所示的SU楼梯，大家觉得怎么绘制才简便又能不妨碍出图呢？

这个是我制作的，给大家提供下思路希望大家一起探讨！

　　第一步：制定制作思路

我们这次的项目需要出图，因此不能简单的使用内建模型或者其它族来完成再加以对SU文件的分析，我们可以了解其实楼梯的本质并不难，困难的部分是扶手因此我决定把楼梯踏步使用Revit自带的楼梯命令绘制，而楼梯扶手使用族来制作。

　　第二步：制作楼梯踏步

由于我的软件是2013版本的，可能设置有些不同，但是思路是一样的首先我们不能用现浇的楼梯，否则不能达到结构要求其次我们不能有梯边梁，因此楼梯设置如下图所示；

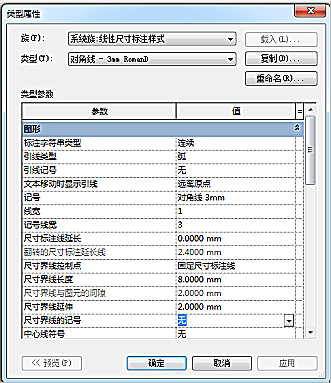

类型属性

　　第三步：制作楼梯扶栏族

根据对SU模型分析，制作下图中的族，族的制作就不赘述了，完全就是放样唯一要注意的是族里立杆的可见性设置，否则左右镜像后会重复我的做法是制作左右两个类型控制立杆的可见性在其中一个类型里可见；

族类型

第四步：放置扶栏族

我的做法是在三维视图中放置好左右类型的扶栏族然后放置在第一个踏板下后成组成组后进剖面视图放置在每一个踏板之下；

放置扶栏族

第五步：制作内建模型扶手

在刚刚的剖面里绘制一根扶手或者支架，然后进入短剖面里进行复制；

制作内建模型扶手

这里注意短剖面的视图深度，设置只能看到一对扶栏族为好，以免复制位置出错。

在Revit出图的过程中，由于构件的标高和视图范围的影响，有少部分构件可能不会在平面图中显示，这个时候可以利用“平面区域”功能实现，如图所示。

1.在“属性”面板中修改“视图范围”，显示最高的窗，如图所示。

2.在“视图”选项卡下，点击“平面视图”下拉按钮中的“平面区域”，如图所示。

3.将最高位置的窗用矩形框框住并点击“确定”，如图所示。

4.将“视图范围”改回需要的值，如图所示。

5.选中“平面区域”的矩形框，点击“在视图中隐藏”中的“图元”，如图所示。

意义：可以在同一个视图中使用多种视图深度，让其他不在视图深度的构件出现在平面视图中，增加了图纸的信息完整性。

最近有使用Revit的用户遇到，无法直接将Microsoft Word文档导入Revit，这种情况应该如何解决？下面就为大家分析一下。

解决方法

按照以下步骤将文本复制到AutoCAD，然后导入DWG文件

[*]打开MS Word文档，选择您想要导入的文本，将其复制到剪贴板上。

[*]在AutoCAD中的命令行中输入：MTEXT。您可以先粘贴Word文档，然后用AutoCAD的文字工具进行格式调整。

[*]保存DWG文件。

[*]在Revit中打开想要导入文本的视图。

[*]浏览之前保存的DWG文件。选择该文件，并点击“确定”。

按以下步骤将文本从Word复制并粘贴到Revit

[*]将MS Word文档中的文本复制到剪切板。

[*]在Revit的设计栏中的“基本”选项卡上点击“文字”工具。

[*]将光标放置在您想显示文本的位置，然后从剪切板中粘贴文本。

    Revit那个版本比较好？

    说起哪个版本比较好，有的人会选择老一点的版本，因为老版本顺手了，会的人也多，学起来也比较方便。有的人会选择新的版本，新版本功能多啊！效率高……。那我就以狗子的切身体会来说道说道Revit哪个版本好。

    现在常见的版本主要有Revit2014到2020（有个未经证实的传言，Revit偶数版本稳定，如Revit2014、Revit2016；奇数版本为测试版，如Revit2015、Revit2017，Bug比较多。狗子也觉得偶数好听），Revit2014在2013年发布，相对来说软件体积比较小，对电脑硬件配置要求比较低，但是还是比较老旧的，使用的人不是很多，所以不建议用2014。

    Revit2020是今年发布的新版本,增加了很多功能，这个我们在之前的文章中已经介绍了Revit2020的新功能，这里就不再赘述，但是Revit有个很让人头疼的问题，就是低版本的软件不能打开高版本软件做的工程文件，那么就会遇到一个问题，你做的东西别人打不开，或者需要别人也装一个高版本的软件才能打开。在我们日常工作的时候会用到很多第三方插件，第三方插件会适配软件的版本，也就是说，等Revit新版本发布后插件也会去适配该版本，所以，在插件的使用上也需要把版本支持这个问题考虑进去。所以，要是团队工作的话，还是建议Revit2016或者2018。

    那么有小伙伴想体验新版本的功能怎么办呢？Revit支持多版本安装，就是可以同时安装好几个版本，工作用一个，体验学习用一个，这样既能不影响工作，也能体验学习新版本的功能。

来源丨益埃毕教育

在做项目的过程中，经常会遇到两立管错位的情况，今天给大家归类立管快速连接的方法：

    情况一：平面视图中的两个立管。

1、如图所示，在楼层平面视图中，两立管错位，使用“AL”对齐命令是无法完成的。

    2、连接方法：选中其中一个管道，使用“MV”移动命令，拾取管道中心进行移动，在三维视图中使用“TL”修剪命令即可完成管道连接，如图所示。

    情况二：立面视图中的两个横管（相对立面来说为立管）。

1、剖面中的两管道如图所示。

    2、连接方法：直接使用“AL”对齐命令，拾取管道中心，两管道即可对齐，在三维视图中使用修剪命令完成两管道连接，如图所示。

    意义：通过学习上述讲解，针对不同情况区别对待，能够快速的完成错位管道的连接。

-END-

    做室内设计，一般来讲，总是等方案定下来，才会去考虑节点,施工图的事情。那么在revit里面，我也试图去按这样的流程工作。

    第一步，用我们插件的详图功能，画造型。

    第二步，等确定方案后，把龙骨适配到造型上去。

    现在龙骨功能增强了，可以先有幕墙，然后让龙骨去适配已有的幕墙。另外基层厚度可以自动调整，角钢型号等也可自调节了。

    先有造型，后附加节点，好处显而易见，符合人的操作习惯，而且后期修改效率要高很多。

    另外，我们的插件生成的骨架，全部是单个模型，可以自由修改，也方便统计，不存在复杂的嵌套族关系。这是你用族的阵列去做达不到的。而且复杂的嵌套族，也不便于统计。

    如果结合之前的造型功能，可以实现一些更复杂的效果.

    当然，按我测试的结果，即使模型做到这个精度，剖面施工图仍然很粗糙。

    需要借助一些详图构件。比如膨胀螺栓，钉子一类的。

    我们在绘制幕墙网格时，是否在为只能绘制横平竖直的幕墙网格而不满呢？

    有没有想过，Revit难道就不能绘制倾斜的网格吗？不能使我绘制的网格更加多样化呢？

    实际上，只要我们敢想，Revit就能帮我们实现，下面就让我们一起来看看吧！

    PART 01

    首先我们绘制一段幕墙。选中幕墙，点击幕墙中间的“配置轴网布局”命令，就会进入幕墙网格编辑界面。

    PART 02

    设置“将对正（垂直网格）设置为中心”位置，如图：

    PART 03

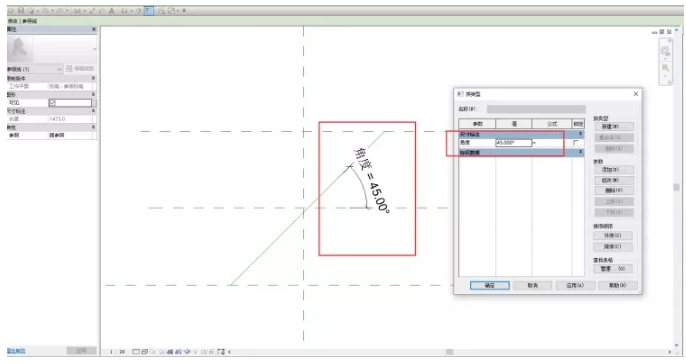

    输入需要调整的角度，这里我们都设置为45度。

    PART 04

    然后点击幕墙网格命令，这样就能绘制倾斜的网格线了。

    PART 05

    最后我们的添加竖梃步骤就完成了。

    今天的小技能大家学到了吗？

    1)一般情况下，我们移动管道或者设备的时候会选择移动按钮（MV）来操作，如图所示：

    2)用对齐方式快速移动：

    选择想要进行移动的图元（被选中的图元会高亮显示）。

    再点击”对齐”按钮。

    选择图元想要移动到的位置的边，再选择图元的边，即完成图元的快速移动。

选择图元

    点击对齐按钮

    选择想要的对齐位置

    选择该图元的边

    完成移动

    来源：启安贝姆

    免费Revit教学视频。

内容来源：极智数科

在建模的过程中，我们经常会发现当你想搭建模型时系统弹出图元不可见的提示。但是尝试几种常规方法之后还是不能解决问题。下面分享的便是在Revit所有情况和解决方法。

要点一、可见性图形设置

在可见性图形设置中控制着可见性、透明度等。在建模过程中为了方便我们会设置样板文件，由于一些误操作或者样板文件的等原因，图元类别的可见性关闭，就会导致本视图中不显示该类别的构建。

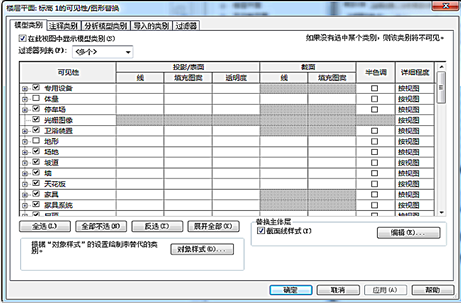

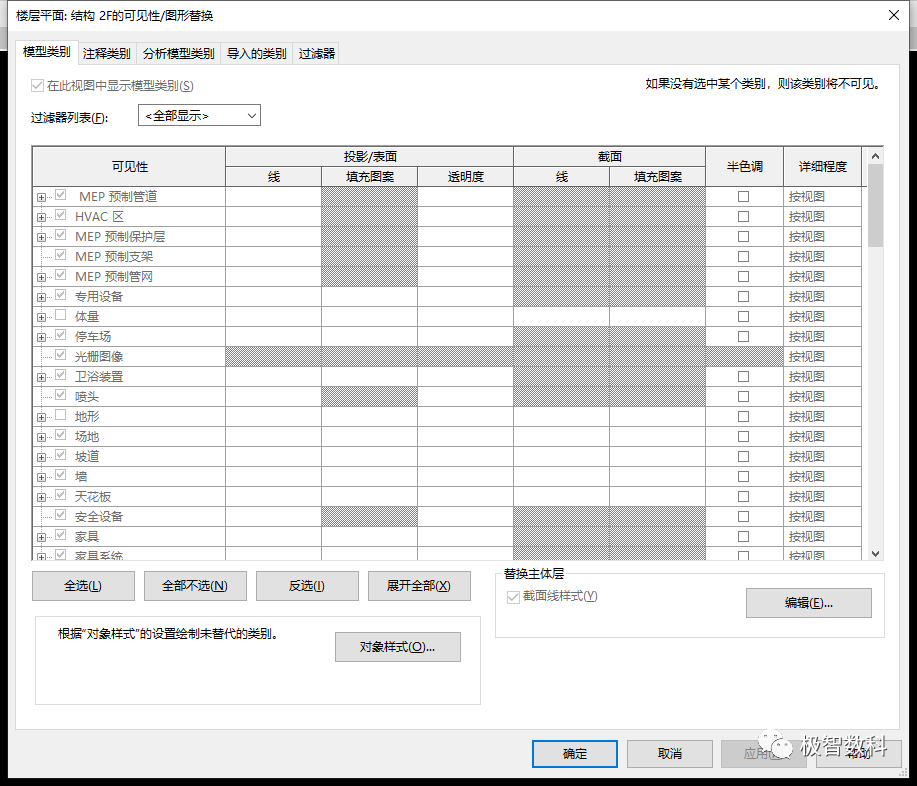

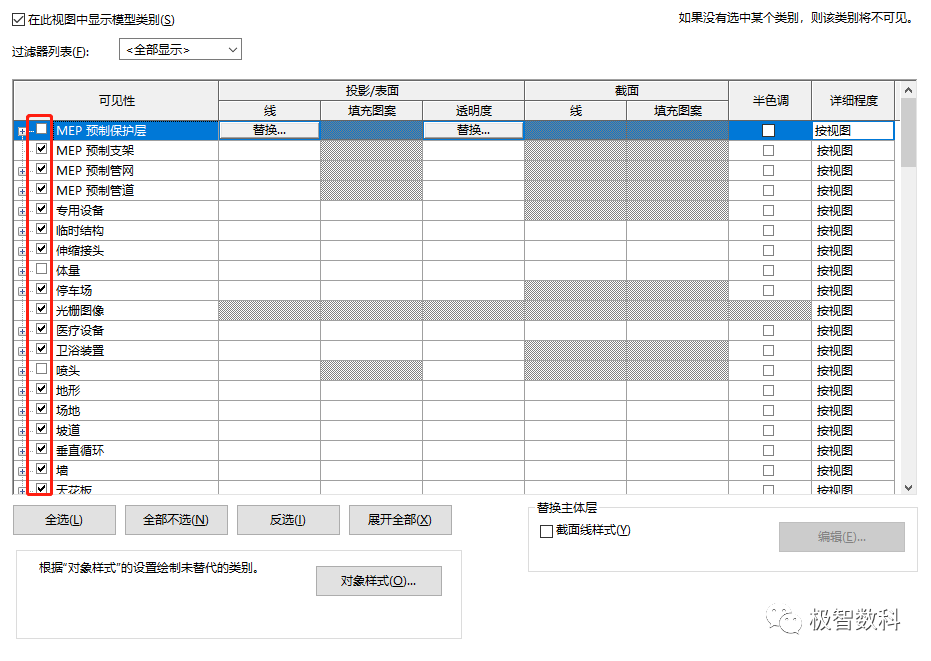

此时首先输入快捷键VV就可以打开可见性视图页面，检查构建类别是否勾选。

如果是视图样板设置的问题出现所有的构建类型都为灰色且不可选择、修改。

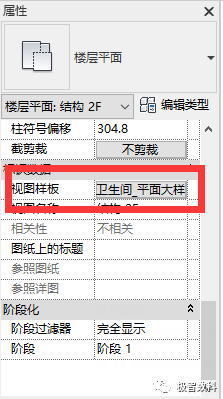

这种情况，我们只需在属性栏里找到视图样板，将其设置为“无”，即可对模型类别进行设置。

要点二、过滤器设置

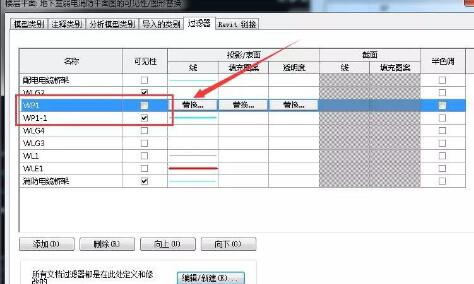

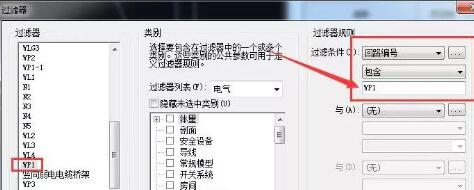

过滤器的作用，既可以对特定的某个图元进行可见性的设置，也可以对特定的某个图元添加填充图案，线条和透明度的颜色方案。如果是过滤器原因只要在你需要选择的图元类别前勾上便可以了。

要点三、规程的设置

REVIT软件系统中自带有各种规程如：机械、电气、建筑、协调等，当所我们建立的图元和属性栏内所设置的规程不一致时，规程外的图元就会显示为半色调。此时只需要你将规程匹配上图元属性或者直接选择协调就可以看到你需要的图元。

要点四、视图详细程度的设置

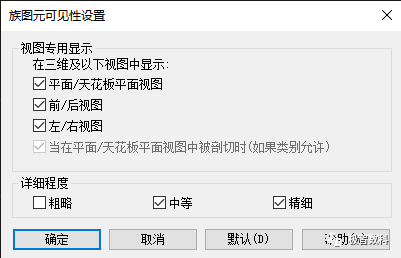

Revit中每个视口都有一个详细程度的设置。族在制作过程中在特定的详细程度下才能显示不同的状态或者不显示。

我们在下期继续分享其它方法。

在Revit中，我们进行项目模型搭建时经常需要切换视图以便更准确地完成模型，观察模型的实时效果，这时我们可以在视图-窗口选项卡上单击平铺(或使用快捷键WT)或层叠命令，以达到多个视图同时显示，多视图建模的效果。

但当我们又新打开了另一个视图，会出现下图所示界面。

此时我们仍需关闭部分视图，或重复使用平铺/层叠视图的方式进行多视图建模，这样比较麻烦。下面来介绍一下用图纸的方式避免上述情况并实现多视图建模。

1.在项目浏览器中找到“图纸”，右键新建图纸，或在视图-图纸组合选项卡上单击图纸命令新建图纸，选择图框-确定，因为接下来需要放置多个视图，这里标题栏选择“无”。

2.重命名图纸编号为“1F”，图纸名称为“01”，确定。

3.在对需要放进图纸的视图进行简单的调整后，把项目浏览器中的视图拖入“1F-01”图纸中，按照自己建模习惯进行排列，如下图所示，图纸中全部体现了1F的平立剖及本层三维视图和整个模型的三维视图。

4.如果需要调整模型，可以直接双击任意视图进行修改，再次在视图外空白处双击即可退出视图，同样的对本图纸上其他视图可用一样的方式操作。

5.如需在多个图纸上对同一视图进行编辑，可带细节复制视图副本，放入多张图纸上。

这样不仅可以实现多视图建模，而且可以加快建模效率，也可实现对复杂模型的单层模型进行针对性的建模。

    Revit中基于墙的屋顶创建悬梁

    1：在上方任务栏选项的建筑选项中点击选屋顶里的迹线屋顶。

    2：在绘制面板上选择拾取墙在屋顶上进行绘制。

    3：绘制完成后在属性栏上方中将两边的屋顶的点掉自定义坡度的选项。

    4：点击需要悬挑的屋顶边，在任务栏下方与属性栏中间左上方的位置有一栏悬挑，在右边的方框中输入需要悬挑指定的一个值。如下图将悬挑值改为2000，然后在任务栏中将自定义坡度更改到合适位置，悬挑就绘制完成了。

    免费Revit教学视频。

    步骤图文详解：

    1、选择一个立面，双击进入，选中标高，然后在项目浏览器中找到对应的族，右键点击编辑，进入到族编辑界面。

    2、点击立面标签，然后点击编辑标签。

    3、在编辑标签界面，点击标签参数“立面”，然后点击修改参数。将其中的舍入以及单位修改成“两个小位”和“m”。

    4、将其载入到项目中，点击覆盖其现有版本。这样就是修改完成了。

    免费Revit教学视频。

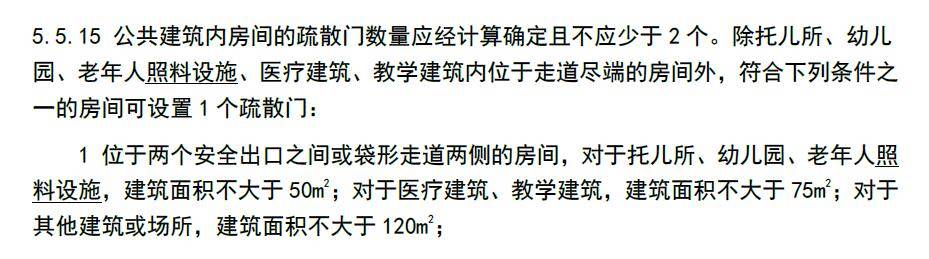

作为BIM从业人员对本专业的相关规范应该有所了解和掌握，在土建专业相关规范中，《建筑设计防火规范》是一本比较重要的规范了，此次介绍利用Revit房间功能来核查《建筑设计防火规范》第5.5.15条第一点，如图：

这个条文也就是说，对于酒店、办公楼、商场等建筑或者场所如果一个房间的建筑面积小于等于120㎡那么可以设置一个疏散门，如果建筑面积大于120㎡则要设置两个疏散门。

大型综合楼中裙房的一个楼层其房间数量可达好几百个，那么如何在大量的房间中将自己想要的过滤出来并明显显示出来以方便核查呢，这里可以用Revit房间面积颜色方案来实现。具体做法如下：

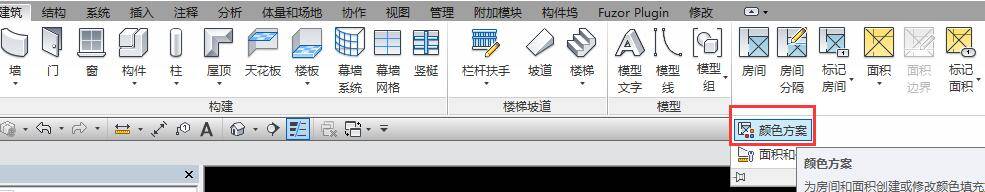

首先，在项目中“建筑”专业-“房间和面积”选项卡，点开倒黑三角找到“颜色方案”，选中打开“编辑颜色方案”窗口，如图：

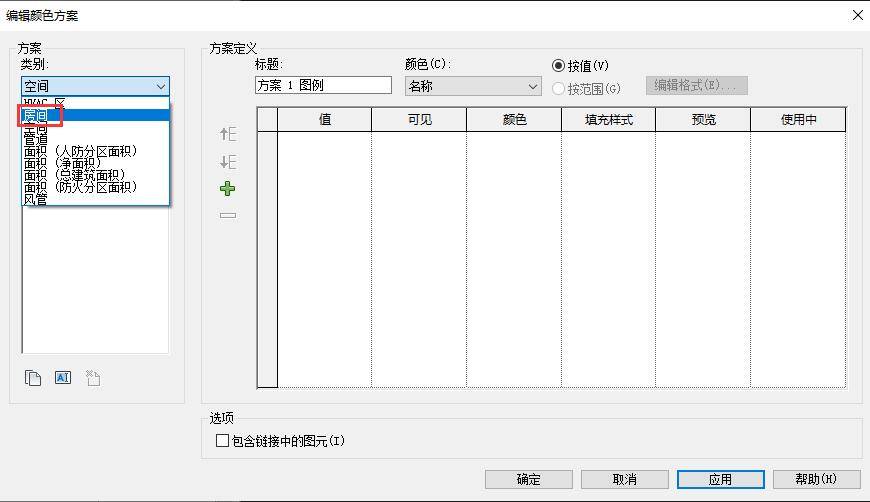

在“编辑颜色方案”窗口里，类别默认是“空间”，这里选择我们要的“房间”，如图：

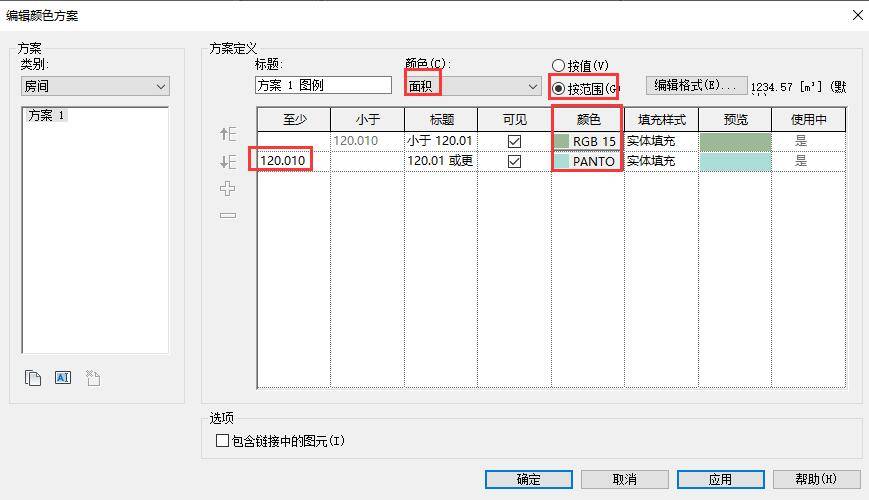

后续我们选择“面积”、“按范围”，“至少”栏目下第二行输入120.01，颜色可以选择我们需要的颜色（需要注意的是这里只有小于和大于等于两种，而我们需要小于等于120，故在第二行输入120.01），如图:

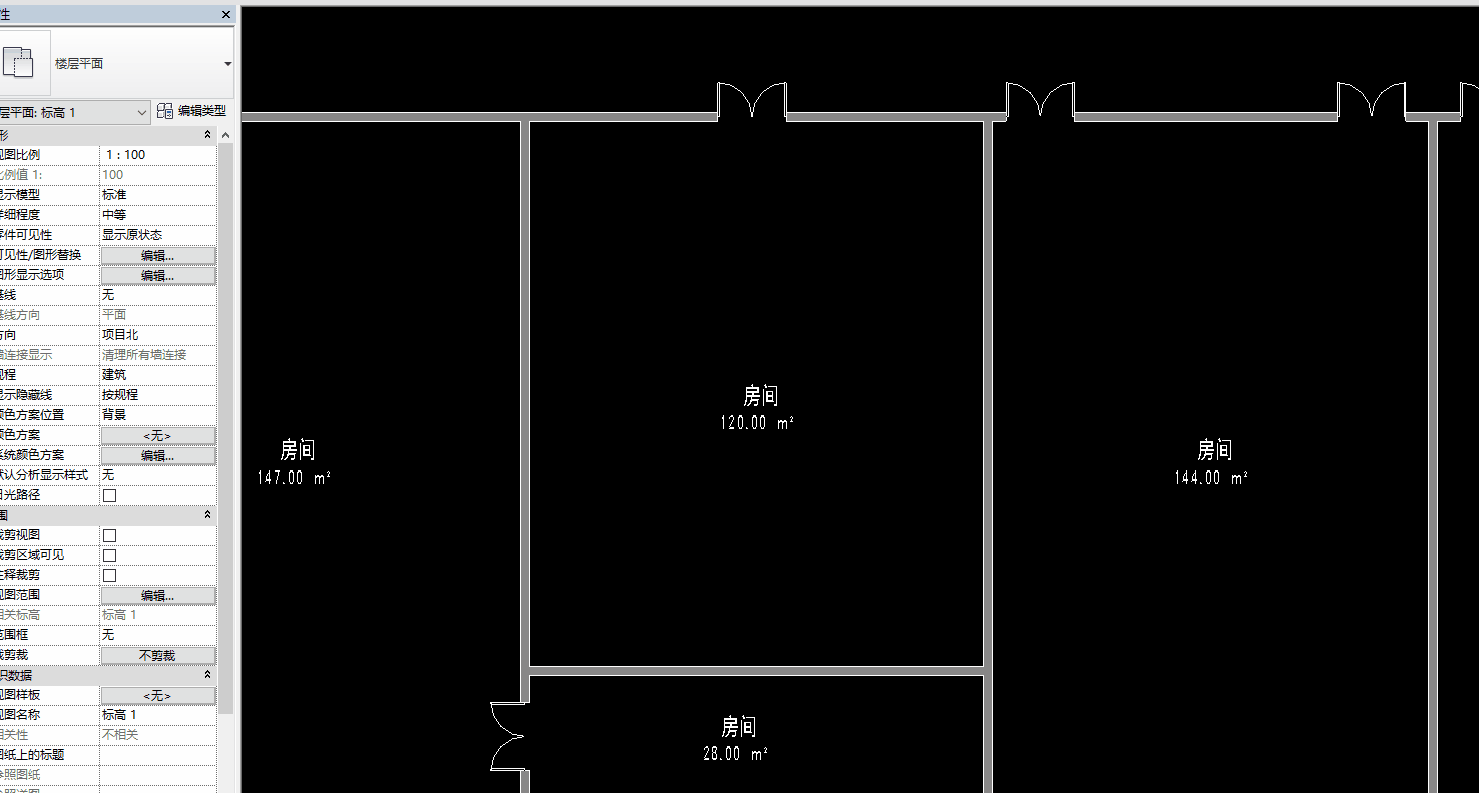

点击确定，回到视图平面，在楼层平面属性中“图形”栏下的“颜色方案”选择刚才设置好的房间颜色方案，即可生效，如下：

Revit中如何绘制斜楼板的三种方法及结果比较

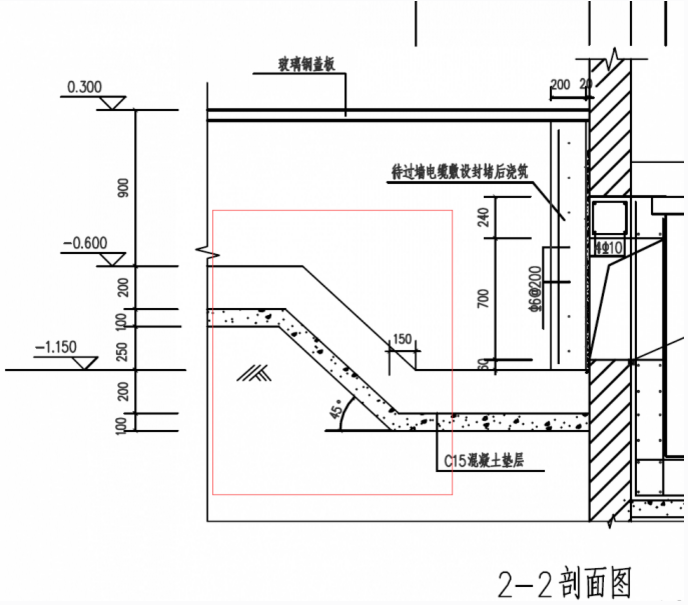

如图,在Revit建模过程中，有时会遇到斜楼板的情况，我们该如何绘制图中斜板?

方法一：坡度箭头

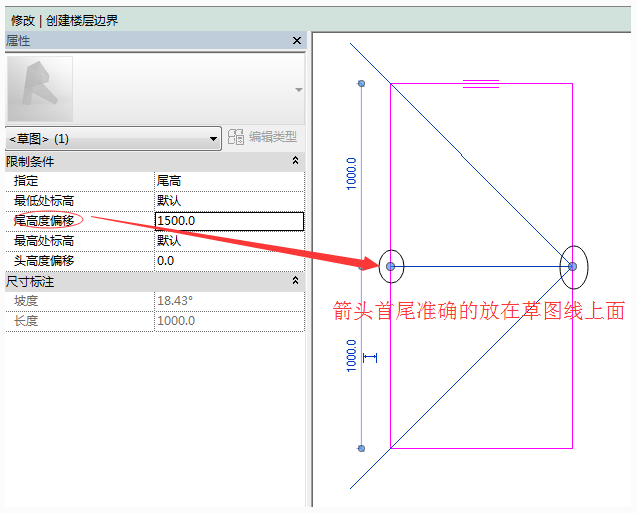

第一步：创建楼板边界后，点击“坡度箭头”按钮，按坡度方向绘制箭头(箭头的首尾所处位置为计算坡度的位置，所以要准确的放在草图线上面)。

第二步：在左侧“属性”对话框中设置箭尾偏移值(箭头尾偏移高度)。然后点击“完成绘制”按钮即可完成斜板的绘制。如图2：

方法二：定义坡度

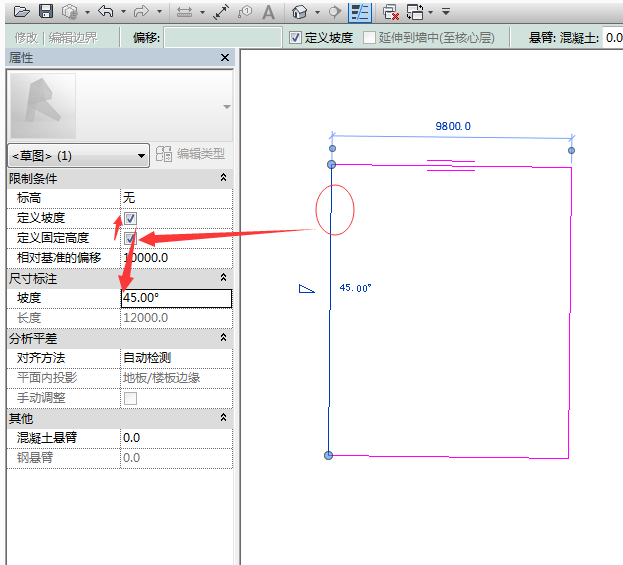

第一步：创建楼板边界后，选中需要修改的草图边界。

第二步：勾选“定义固定高度”，再勾选“定义坡度”，最后在尺寸标注栏的“坡度”中输入坡度值。然后点击“完成绘制”按钮即可完成斜板的绘制。如图3：

方法三：修改子图元

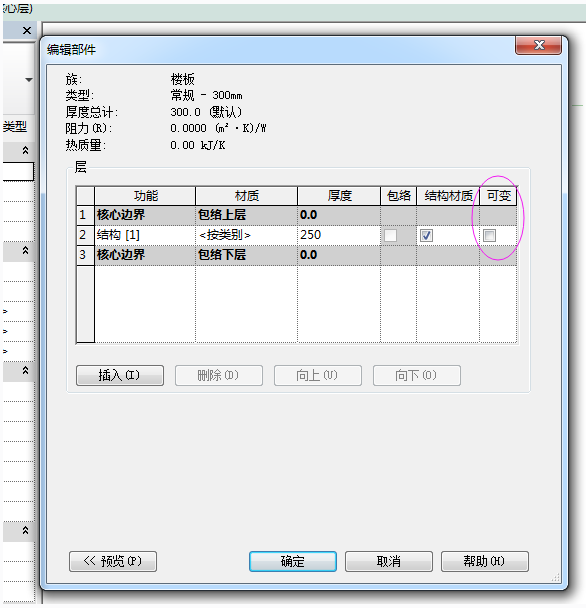

第一步：创建楼板后，单击选中“楼板”，在“属性”选项卡中点击“编辑类型”按钮，打开“类型属性”对话框，点击“结构”属性右侧的“编辑”按钮，打开“编辑部件”对话框，对结构进行编辑，不勾选“可变”选项。点击两次确定退出。

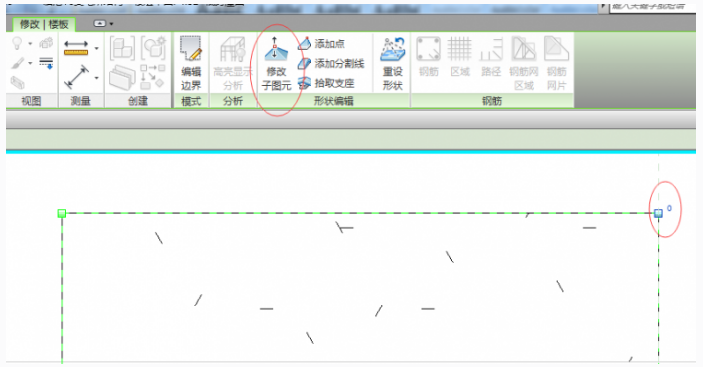

第二步：单击选中楼板，进入功能区的“修改|楼板”选项卡，点击“修改子图元”按钮，点击边缘点处的0，修改楼板侧边需要偏移的数值:，即可完成斜板的绘制，如图4,、图5：

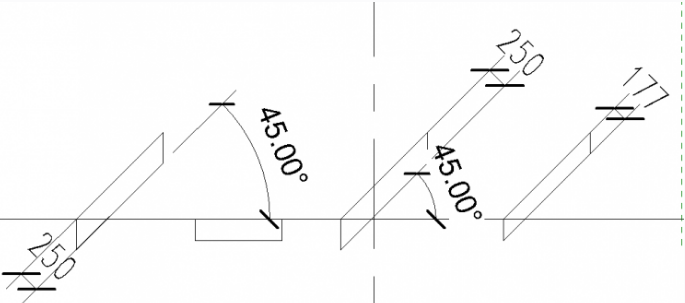

　　上述三种方法绘制结果比较如下图:

　　从左至右分别是通过“坡度箭头”、“定义坡道”、“修改子图元”绘制的厚度为250mm的斜板。从图中可以看到，通过“坡度箭头”和“定义坡道”绘制的斜板厚度不变，但与水平板连接处宽度增加。绘制结果如下图所示：

　　而通过“修改子图元”绘制的斜板与水平板连接处厚度相同，但板厚会变小。

Revit软件一直是BIM软件的主流之一，其强大的功能和易于操作，使许多企业和个人作为了解BIM工具的首选，今天我会为您介绍Revit的功能吗?软件是什么?

一、参数化组件

Revit使用参数组件，允许设计人员将建筑物设计成构成BIM数据库一部分的组件，包括2D标记组件、3D建筑物组件等等。组件有自己的参数，而携带复杂参数的组件比传统的二维CAD存储更多的数据。设计器输入的参数将成为组件更改的数据，例如图表中的列组件。设计者可以直接改变组件的材质和尺寸，生成新的组件，帮助用户快速设计。

二、组件关联性

大多数组件都保存在Revit,和相关的组件将由用户改变改变,不需要手动更改,使得设计师在修改设计更方便。例如，墙壁、地板、柱子和横梁将自动移动到修改后的高度，从而消除了复杂的手工过程。

三、工作共享

REVIT三大专业分类软件具有相同的基础设施和文件兼容，设计人员可以直接将设计文件传递到设计师的下一阶段的后续设计中，而不必担心文件的格式。也可以使用工作分担,由一个中央服务器的设计文件,例如,设计师可以直接使用互联网访问文件,当有一个设计团队发生变化时,服务器将会实时更新所有相关设计文件,确保所有的设计团队。

[ RevIT软件]基本上包括以下软件：

I. version architecture:

建筑是致力于建筑设计，主要集中在建筑外观和室内设计，如室内家具和设备的规划。设计成果可以丰富多彩的方式呈现，为设计师提供更多的视觉表现。

二、Revit Structure：

结构设计对建筑结构特别,您可以使用强化,结构、钢骨和关节的偏见和派生设计结构分析软件的结构分析结果。

三、Revit MEP：

MEP致力于建筑机电及空调设计。它提供各种机电设备和管道部件。其管道连接功能使机电设计人员能够进行更详细的管道设计。

    利用Navisworks等软件对方案模型做实时漫游，可以在漫游虚拟现实演示系统中自由行走、任意观看，冲击力强，能获得身临其境的真实感受，弥补因缺乏对传统建筑图纸的理解能力而造成和设计师之间的交流鸿沟。

    在Revit软件中将建筑模型导出成nwc格式文件，如图所示。

    利用视点功能，设置人物位置、视角，在建筑模型中进行虚拟漫游，可以身临其境的真实感受建筑内部空间信息，如图所示。

    将BIM模型导入到3Dmax中，通过材质编辑器，导入无缝贴图材质，将材质逐步添加至墙、柱、梁、板等部位，使模型跟真实的建筑一致，如图所示。

    编辑模型并拆分和重组模型，将各部位分类，使模型能够更方便制作动画，如图所示。

    通过建模功能制作场地

    熟练运用切片命令，根据施工进度图的实践节点制作动画后调整时间轴，调整动画整体节奏，如图所示。

    加入摄像机，调整焦距并在时间轴线上制作摄像机的运动轨迹动画，如图所示。

    导入灯光，并分别调整光源的参数，达到真实效果并调整光线位置，灯光的位置一般根据摄像机位置进行调整，如图所示。

    调整所需视频大小的参数及图片格式进行渲染，如图所示。

    把渲染后的JPG图片导入Promiere合成软件进行合成，如图所示。

    导出成AVI格式后生成视频

    总结：

    3dsMax技术设计师建筑相关行业未来的发展趋势，也是建筑设计工作的基本要求。制作电脑效果图是建筑设计人员、室内外装潢设计人员必修掌握的一种技能。电脑效果图，有助于设计方案的完善以及工程方案的竞标，它可以向建筑承建单位、施工单位以大众表达设计者的意图，同时也可以展示预测建筑完成后的实际效果。
