1、适用范围：

1.1、本图集适用于抗震设防烈度不大于8度（0.3g）的混凝土结构综合管廊内给水和再生水管道敷设与安装。

1.2、本图集适用于管廊内环境温度不大于40℃；介质温度为5℃~40℃，工作压力等级不大于0.6MPa管道、闸门及其附件的安装。

本图集为施工安装图集，可用于指导、规范施工和安装，设计人员可直接选用，施工人员可照图施工。17GL302为新编图集，为城市综合管廊建筑标准设计专项系列内容之一。

1、编制目的：随着国内城镇化的发展，根据国务院办公厅发布《关于推进城市地下综合管廊建设的指导意见》（国办发【2015】61号），综合管廊工程将在国内各城市迎来大规模的建设周期。为了推进综合管廊建设，达到相关电气工程技术人员快速查找、提高设计和施工质量的目的，组织编制本图集。可供设计、施工人员在进行电气设计、施工时使用，也可供建立人员参考。

2、编制原则：本图集以现行国家标准为编制依据，将综合管廊供配电及照明系统中一些典型、通用做法加以提炼、完善，充分体现综合管廊供配电及照明系统的设计和施工需求，并将近几年电气行业的新技术、新产品和新方法加以补充，编制成一套可靠、经济、实用的标准图集。

3、适用范围：本图集适用于成本综合管廊工程中供配电系统和照明系统的设计与施工，图集中的系统图、平面图、布置图等供技术人员参考使用。安装图可供施工人员直接选用。

4、主要内容包括综合管廊的供配电方案、主体及附属设施照明方案；典型配电系统图、照明系统图、应急照明系统图、通风及排水设施控制图及其相应设备安装图；典型防火分区照明平面及配电平面图；照明灯具安装、电缆敷设、接地系统示意、等电位联结做法及防火封堵等。

附件大小：57.99MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
资源简介/截图：

国家建筑标准设计图集
地铁及城市交通隧道应急照明设计与安装
图集号：21D702-8
统一编号：GJBT-1592
组织编制：中国建筑标准设计研究院
主编单位：北京城建设计发展集团殷份有限公司、中铁工程设计咨询集团有限公司、中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）
实行日期：二〇二二年五月一日

1编制依据
1.1本图集是根据住房和城乡建设部《关于印发<2014年国家建筑标准设计编制工作计划>的通知》（建质函[2014]119号）进行编制。
1.2本图集依据的主要标准规范：
《消防应急照明和疏散指示系统技术标准》GB51309-2018
《消防应急照明和疏散指示系统》GB17945-2010
《地铁设计规范》GB50157-2013
《地铁设计防火标准》GB51298-2018
《城市综合管廊工程技术规范》GB50838-2015
《低压配电设计规范》GB50054-2011
《供配电系统设计规范》GB50052-2009
《建筑设计防火规范》(2018年版)GB50016-2014
《建筑照明设计标准》GB50034-2013
《火灾自动报警系统设计规范》GB50116-2013
《人民防空工程设计防火规范》GB50098-2009
《民用建筑电气设计标准》GB51348-2019
《城市轨道交通照明》GB/T16275-2008
《城市地下道路工程设计规范》CW221-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与上述工程建设标准不符的内容、限制或淘达的技术或产品，视为无效。工程技术人员在参考使用时，应加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
本图集适用于新建、改建和扩建的地铁车站、地铁地下区间、城市交通隧道和综合管廊等场所的应急照明（疏散照明、备用照明）设计和安装。
注：地铁、城市交通隧道和综合管廊按国家现行标准要求不设安全照明。
3编制内容
应急照明是在正常状态下因正常照明电源的失效而启用的照明，或在火灾等紧急状态下按预设逻辑和时序而启用的照明。
应急照明分为疏散照明、备用照明、安全照明。
疏散照明是用于确保疏散通道被有效地辨认和使用的应急照明，由疏散照明灯和疏散标志灯组成，疏散照明灯对疏散路径提供疏散所需照度条件，强调了对疏散路径的照度要求：疏散标志灯标识安全出口、疏散出口、疏散方向、楼层等信息，强调了标志灯具表面亮度的要求，包括出口标志灯、方向标志灯、楼层标志灯和多信息复合标志灯。
消防应急照明和疏散指示系统是为发生火灾时人员疏散和仍需工作的场所提供照明和疏散指示的系统。按消防应急灯具的控制方式分为集中控制型系统和非集中控制型系统，设置消防控制室的场所应选择集中控制型系统。
备用照明是用于确保正常活动继续或暂时继续进行的应急照明。
变电所、配电室、环控电控室、通信机房、信号机房、消防水泵房、事故风机房、防排烟机房、车站控制室、站长室以及火灾时仍需坚持工作的其他房间，设置备用照明。
地下车站备用照明为一级负荷中特别重要的负荷，由双重电源供电，并增设应急电源装置(EPS);地面车站的备用照明为一级负荷，如有双重电源供电，可不设EPS。
消防应急灯具是为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。消防应急灯具必须配置蓄电池电源作为应急备用电源，蓄电池电源可以是集中设置的，也可以是灯具自带。
消防应急灯具安装在距地8m及以下时采用“A型消防应急灯具”，“A型消防应急灯具”是主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。
备用照明对使用的灯具没有特别要求，根据场所具体照度要求，可以采用正常照明的部分或全部灯具。
3.1本图集消防应急照明和疏散指示系统的内容如下：
3.1.1地铁、城市交通隧道、城市综合管廊应急照明和疏散指示系统构架、配电系统、布灯示意。
3.1.2疏散照明设置部位和照度要求。
3.1.3出口标志灯和方向标志灯的设置要求。
3.1.4地铁车站站厅、站台公共区布灯示意。
3.1.5地铁车站典型设备用房、疏散走道布灯示意.
3.1.6地铁地下区间布灯示意。
3.1.7地铁区间布灯示意。
3.1.8城市交通隧道布灯示意。
3.1.9城市综合管廊布灯示意。
31.10地铁常用消防应急照明灯具和消防应急标志灯具安装。
3.1.11相关技术资料。
3.2本图集备用照明的内容如下：
3.2.1地铁备用照明配电系统。
3.2.2地铁典型设备用房备用照明布灯示意。
3.2.3城市交通隧道备用照明配电系统。
3.2.4城市交通隧道典型设备用房备用照明布灯示意。
4消防应急照明和疏散指示系统配电
4.1消防应急灯具的配电要求：
消防应急灯具的电源应由主电源和蓄电池电源组成，且蓄电池电源的供电方式分为集中电源供电或灯具自带蓄电池供电方式。灯具的供电与电源转换应符合下列规定：
4.1.1当灯具采用集中电源供电时，灯具的主电源和蓄电池电源均由集中电源提供，灯具主电源和蓄电池电源在集中电源内部实现输出转换后应由同一配电回路为灯具配电。
4.1.2当灯具采用自带蓄电池供电时，灯具的主电源应通过应急照明配电箱一级分配电后为灯具供电，应急照明配电箱的主电源输出断开后，灯具应自动转入自带蓄电池供电。
4.1.了应急照明配电箱或集中电源的输出回路严禁接入系统以外的开关装置、插座及其他负载。
4.2集中电源的供电应符合下列规定：
4.2.1地铁站厅、站台、地下区间（集中控制型系统）等设置的集中电源应由消防电源的专用应急回路供电。
4.2.2对于城市交通隧道、城市综合管廊，当选择集中电源非集中控制型系统供电时，集中设置的集中电源应由正常照明专用回路供电，分散设置的集中电源应由所在防火分区的正常照明配电箱供电。
4.3应急照明配电箱的供电应符合下列规定：
4.3.1集中控制型系统中，城市交通燧道、城市综合管廊的应急照明配电箱由消防电源的专用应急回路或所在防火分区的消防电源配电箱供电。
4.3.2A型应急照明配电箱的变压装置可设置在应急照明配电箱内或其附近。
4.4正常照明配电箱是指为普通照明配电的配电箱，其电源为非消防电源，在火灾状态下应被切断。
4.5消防应急照明和疏散指示系统中采用的蓄电池电源是指在火灾条件下确保系统持续应急时间内的后备电源保障性电源，集中控制型系统中的消防电源是指为消防设备供电的低压交流电源。
5线缆要求
5.1A型灯具除地面设置的灯具外，均采用低烟无卤铜芯阻燃耐火线缆，电压等级不低于交流300V/500V.
5.2地面上设置的标志灯的配电线路和通信线路应选择耐腐蚀铜芯橡胶线缆。
5.3集中控制型系统中，除地面上设置的灯具外，系统的配电线路应选择低烟无卤阻燃耐火线缆，系统的通信线路应选择低烟无卤阻燃耐火线缆或耐火光纤。
5.4非集中控制型系统中，除地面上设置的灯具外，灯具采用自带蓄电池供电时，系统的配电线路应选择低烟无卤阻燃或阻燃耐火线缆：灯具采用集中电源供电时，系统的配电线路应选择低烟无卤阻燃耐火线缆。
5.5电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB31247的规定。
5.6同一工程中相同用途电线、电缆的颜色应一致；线路正极“+”线应为红色，负极“”线应为蓝色或黑色，接地线应为黄色、绿色相间。
6说明事项
6.1本图集中未注明的尺寸单位均为毫米(mm)。
62疏散照明检测范围：
6.2.1走道、楼梯间中心线两侧，宽度为走道、楼梯间宽度的一半。
6.2.2当区域内疏散路径明确时，检测范围为疏散路径范围。
6.2.3当区域内疏散路径不明确时，检测范围为该区域四周均缩小500mm的范围。
6.2.4图集中为表述方便，应急照明集中电源统称为“集中电源”消防应急照明灯具统称为“照明灯”，消防应急标志灯具统称为“标志灯”。

（略）

21D702-8图集PDF书签目录索引：

目录 6
总说明 9
图例 12
地铁疏散照明 13
地铁疏散照明编制说明 13
地铁应急照明分类构架图 17
地铁消防应急照明和疏散指示系统框图 18
地下岛式及侧式站台车站示意图 19
高架岛式及侧式站台车站示意图 20
地铁区间直流线路电压损失计算 21
地下二层岛式车站及区间疏散照明系统图 26
地下三层岛式车站及区间疏散照明系统图 27
地下车站站厅层公共区布灯示意 28
地下岛式车站站台层布灯示意 30
地下二层侧式车站及区间疏散照明系统图 32
地下三层侧式车站及区间疏散照明系统图 33
地下侧式站台车站站台层布灯示意 34
站厅层设备大端走道布灯示意 36
站厅层设备小端走道布灯示意 37
设备层走道布灯示意 38
地下车站站厅设备用房布灯示意 39
地下车站站台设备用房布灯示意 40
风道及环控机房布灯示意 41
地下车站出入口布灯示意 42
车站内部楼梯间布灯示意 43
地下车站安全出入口布灯示意 44
地上二层车站疏散照明系统图 45
高架岛式站台公共区布灯示意 47
高架侧式站台公共区布灯示意 49
高架车站站厅公共区布灯示意 51
地下长大区间疏散照明系统图 53
地下区间风井及区间疏散照明系统图 54
地下区间标志灯布置示意 56
地下区间 含联络通道 标志灯布置示意 57
地下区间布灯示意 58
地下区间联络通道布灯示意 59
渡线布灯示意 60
出入段线布灯示意 61
联络线布灯示意 62
停车线布灯示意 63
区间风井布灯示意 64
圆形隧道应急照明灯具安装图 66
矩形隧道应急照明灯具安装图 67
预埋槽道应急照明灯具安装图 68
渡线应急照明灯具安装图 69
出入段线应急照明灯具安装图 70
联络线应急照明灯具安装图 71
停车线应急照明灯具安装图 72
圆形隧道方向标志灯安装图 74
矩形隧道方向标志灯安装图 75
预埋槽道方向标志灯安装图 76
圆形隧道疏散照明灯安装图 77
矩形隧道疏散照明灯安装图 78
预埋槽道疏散照明灯安装图 79
地下区间联络通道方向标志灯安装图 80
地铁备用照明 81
地铁备用照明编制说明 81
地铁备用照明照度表 82
典型地下车站备用照明配电系统图 83
典型地上车站备用照明配电系统图 85
典型区间风井备用照明配电系统图 87
弱电系统设备房间备用照明布灯示意 89
暖通与给排水专业设备房间备用照明布灯示意 90
供电专业设备房间备用照明布灯示意 91
城市交通隧道疏散照明 92
城市交通隧道疏散照明编制说明 92
城市交通隧道应急照明分类构架图 94
城市交通隧道消防应急照明和疏散指示系统框因 95
集中电源集中控制型系统图 96
自带电源集中控制型系统图 97
集中电源非集中控制型系统图 98
自带电源非集中控制型系统图 99
城市交通隧道应急照明布灯示意 100
带人行横通道城市交通隧道应急照明布灯示意 101
带疏散楼梯问城市交通隧道应急照明布灯示意 102
城市交通隧道疏散照明断面示意图 103
城市交通隧道备用照明 104
城市交通隧道备用照明编制说明 104
典型设备房间备用照明配电系统图 105
典型设备房间备用照明布灯示意 107
城市综合管廊疏散照明 108
城市综合管廊疏散照明编制说明 108
综合管廊消防应急照明和疏散指示系统 109
管廊疏散照明布灯示意 111
管廊疏散照明照度示意 112
管廊出入口疏散照明布灯示意 113
管廊横剖面示意图 114
方向标志灯在支架侧安装大样图 115
管廊逃生口布灯示意 116
管廊人员出入口布灯示意 117
相关技术资料 118

为了让大家更好的了解安装定额系数，下面是根据安装工程定额系数的条件及使用方法不同，分为以下三个类系数：

第一类定额子目系数

主要是指定额各章、节规定的，当分项工程内容与定额子目不完全相同（施丁内容、施工条件）时所需进行的定额调整内容。如：

各册定额的换算系数（管道间、管道井内的管道阀、法兰、支架、安装，多联插座安装等）。

超高系数（第二册.操作物高度离地面5米以上10米以下的工程，其定额人工乘以1.33系数：第十一册超作物高度距地面6米以上的工程）。

第二类为工程系数

主要是指各册定额分章说明中规定的，与工程形态直接相关的系数，如：

高层增加系数；主体结构为现场浇注采用钢模板施工的工程，内外浇注的工程，定额人工乘以系数1.05，内浇外砌的工程，定额人工乘以系数1.03。

第三类为综合系数

是各册说明规定的，与工程本体形态无直接关系的系数。如脚手架搭拆系数、安装与生产同时进行增加系数。有害环境影响增加的系数等。

各项系数的关系是：第一类定额子目系数构成第二类工程系数的计算基础；上述两类系数构成第三类综合系数的计算基础。上述系数所得增增减部分构成直接费。同级系数之间不互相计取。

安装工程中常用系数

01● 超高系数

定额中的超高费是指操作物高度超出定额子目计算范围而需增加的人工费用。

省安装工程单位估价表中该系数主要出现在：第二册操作物高度5米以上的工程；第八册操作物高度3.6米以上的工程；第九册操作物高度6米以上的工程；第十三册操作物高度6米以上的工程。

操作物高度是指有楼层的按楼地面安装物的垂直距离，无楼层的按操作地点（或设计正负零）至操作物的距离。

上述费用仅计算超高部分项目，未超高部分不计。

02● 各册定额章、节换算系数

分章说明、附注和综合解释规定各目调整系数。例如：

第八册设置于管道间，管廊内的管道阀门法兰支架其人工乘以系数1.3。

第二册第八章说明四，铜芯电力电缆头按同截面电缆头定额乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05。

第十一册第二章说明六，标志环等零星刷油，套用本定额有关部分，其人工乘以系数2.0。

03● 高层建筑增加费

高层建筑增加费是指建筑物在六层或20米以上所需增加的人工降效、材料、垂直运输增加的机械台班费用；工人上下所乘坐的升降设备台班费等。

该项费用适用于采暖、通风、生活煤气、给排水、民用建筑物照明及附属于上述工程中的保温、绝热和刷油等工程。

建筑物的高度，是指室外地平至檐口滴水的垂直高度。不包括屋顶水箱间、楼梯问、女儿墙高度。

高层建筑增加费计算时，应以全部工程的人工费为计算基数，含6层与20米以下的地下室工程。费率按建筑物总高度或层数确定，不能分段计算。

04● 内外浇注系数

凡主体结构为现场浇注钢模板6工的工程，内外浇注的定额人工乘以系数1.05。内浇外砌的定额人工乘以系数1.03。

该项系数是指土建工程为配合安装工程预留洞而发生的人工增加费用，其主要适用于给排水、采暖工程。

05● 脚手架搭拆系数

是综合取定的系数。

除定额中规定不计取脚手架费用外，不论工程实际是否搭拆脚手架，或搭拆数量多少，均应按规定系数计取脚手架费用，包干使用。

同一单项工程有多个施工，凡是符合计算脚手架规定的，应按各册规定分别计取脚手架费用。

06● 系统调统费

采暖、通风空调工程系统调试费是综合系数，其计费基础包括采暖工程中的管道阀门、散热器的安装及刷油保温等全部工程的人工费。

07● 安装与生产同时进行增加费

安装与生产同时进行，增加费用按人工费的10%计算。

08● 有害身体环境施工降级增加费

在有害身体健康的环境施工，降效增加费用按人工费的10%计算。

【BIM案例】景德镇地下综合管廊BIM技术应用（附全部技术文件,含REVIT、广联达、BENTLEY、LUMION、3DS等各种模型）

该项目为国家第二批地下综合管廊试点城市之一，项目位于景德镇市高铁商务区及景东片区，施工范围为11条综合管廊和1幢智慧管廊大厦。属于大型项目。管廊总长度约28km，智慧管廊大厦设计为地下一层、地上六层结构，建筑面积约15000㎡，项目总投资约26.8亿元。本工程综合管廊主要为现浇混凝土矩形框架结构，部分路段采用叠合式预制拼装工艺。建筑结构安全等级为一级，设计使用年限为100年。

管道一般要求

（1）管道布置的净空高度、通道宽度、基础标高应符合“化工装置设备布置设计工程规定”（HG20546.2）第3章中的规定。

（2）应按国家现行标准中许用最大支架间距的规定进行管道布置设计。

（3）管道尽可能架空敷设，如必要时，也可埋地或管沟敷设。

（4）管道布置应考虑操作、安装及维护方便，不影响起重机的运行。在建筑物安装孔的区域不应布置管道。

（5）管道布置设计应考虑便于做支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。

（6）在有条件的地方，管道应集中成排布置。裸管的管底与管托底面取齐，以便设计支架。

（7）无绝热层的管道不用管托或支座。大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。

（8）在跨越通道或转动设备上方的输送腐蚀性介质的管道上，不应设置法兰或螺纹连接等可能产生泄漏的连接点。

（9）管道穿过为隔离剧毒或易爆介质的建筑物隔离墙时应加套管，套管内的空隙应采用非金属柔性材料充填。管道上的焊缝不应在套管内，并距套管端口不小于100mm。管道穿屋面处，应有防雨措施。

（10）消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。

（11）埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m，并应在冻土深度以下。

（12）对于“无袋形”、“带有坡度”及“带液封”等要求的管道，应严格按PID的要求配管。

（13）从水平的气体主管上引接支管时，应从主管的顶部接出。

平等管道的间距及安装空间

（1）平行管道间净距应满足管子焊接、隔热层及组成件安装维修的要求。管道上突出部之间的净距不应小于30mm。例如法兰外缘与相邻管道隔热层外壁间的净距或法兰与法兰间净距等。

 （2）无法兰不隔热的管道间的距离应满足管道焊接及检验的要求，一般不小于50mm。

（3）有侧向位移的管道应适当加大管道间的净距。

（4）管道突出部或管道隔热层的外壁的最突出部分，距管架或框架的支柱、建筑物墙壁的净距不应小于100mm，并考虑拧紧法兰螺栓所需的空间。

管道排气及排液

1、由于管道布置形成的高点或低点，应设置排气和排液口：

（1）高点排气口最小管径为DN15，低点排液口最小管径为DN20（主管为DN15时，排液口为DN15）。高粘度介质的排气、排液口最小管径为DN25。

（2）气体管的高点排气口可不设阀门，采用螺纹管帽或法兰盖封闭。除管廊上的管道外，DN小于或等于25的管道可不设高点排气口。

（3）非工艺性的高点排气和低点排液口可不在PID上表示。

 2、工艺要求的排气和排液口（包括设备上连接的）应按PID上的要求设置。

3、排气口的高度要求，应符合国家现行标准《石油化工企业设计防火规范》（GB50160）的规定。

4、有毒及易燃易爆液体管道的排放点不得接入下水道，应接入封闭系统。比空气重的气体的放空点应考虑对操作环境的影响及人身安全的防护。

管道焊缝的位置

（1） 管道对接焊口的中心与弯管起弯点的距离不应小于管子外径，且不小于100mm。

（2）管道上两相邻对接焊缝间的净距应不小于3倍管壁厚，短管净长度应不小于5倍管壁厚，且不小于50mm；对于DN大于或等于50mm的管道，两焊缝间净距应不小于100mm。

（3）管道的环焊缝不应在管托范围内。焊缝边缘与支架边缘间的净距离应大于焊缝宽度的5倍，且不小于100mm。

（4）不宜在管道焊缝及其边缘上开孔与接管。

（5）钢板卷焊的管子纵向焊缝应置于易检修和观察位置，且不宜在水平管底部。

（6）对有加固环或支撑环的管子，加固环或支撑环的对接缝应与管子的纵向焊缝错开，且不小于100mm。加固环或支撑环距管子环焊缝应不小于50mm。

管道冷热补偿

（1）管道由热胀或冷缩产生的位移、力和力矩，必须经过认真的计算，优先利用管道布置的自然几何形状来吸收。作用在设备或机泵接口上的力和力矩不得大于允许值。

（2）管道自补偿能力不能满足要求时，应在管系的适当位置安装补偿元件，如“Π”形弯管；当条件限制，必须选用波纹膨胀节或其它形式的补偿器时，应根据计算结果合理选型，并按标准要求考虑设置固定架和导向架。

（3）当要求减小力与力矩时，允许采用冷拉措施，但对重要的敏感机器和设备接管不宜采用冷拉。

阀门一般要求

（1）阀门应设在容易操作、便于安装、维修的地方。成排管道（如进出装置的管道）上的阀门应集中布置，有利于设置操作平台及梯子。

（2）有的阀门位置有工艺操作的要求及锁定的要求，应按PID的说明进行布置及标 注。

（3）塔、反应器、立式容器等设备底部管道上的阀门，不应布置在群座内。

（4）需要根据就地仪表的指示操作的手动阀门，其位置应靠近就地仪表。

（5）调节阀和安全阀应布置在地面或平台上便于维修与调试的地方。疏水阀布置应符合《化工装置管道布置设计规定》（HG/T20549.5）中第15章的规定。

（6）消火栓或消防用的阀门，应设在发生火灾时能安全接近的位置。

（7）埋地管道的阀门要设在阀门井内，并留有维修的空间。

（8）阀门应设在热位移小的地方。

（9）阀门上有旁路或偏置的传动部件时（如齿轮传动阀），应为旁路或偏置部件留有足够的安装和操作空间。

阀门位置要求

（1）立管上阀门的阀杆中心线的安装高度宜在地面或平台以上0.7至1.6m的范围，DN40及以下阀门可布置在2m高度以下。位置过高或过低时应设平台或操纵装置，如链轮或伸长杆等以便于操作。

 （2）极少数不经常操作的阀，且其操作高度离地面不大于2.5m，又不便另设永久性平台时，应用便携梯或移动式平台使人能够操作。

（3）布置在操作平台周围的阀门手轮中心距操作平台边缘不宜大于400mm，当阀杆和手轮伸入平台上方且高度小于2m时，应使其不影响操作人员的操作和通行安全。

（4）阀门相邻布置时，手轮间的净距不宜小于100mm。

（5）阀门的阀杆不应向下垂直或倾斜安装。

（6）安装在管沟内或阀门井内经常操作的阀门，当手轮低于盖板以下300mm时，应加装伸长杆，使其在盖板下100mm以内。

 一、工程概况

项目地处浙江省湖州市，西起港湖大桥西堍，东至三环东路，全长约六公里，道路采用主辅路及高架形式，双向12车道，主线设计速度80Km/h。本项目包含跨线桥、港湖大桥、大钱港大桥及综合管廊。

二、主要

港湖大桥上跨机房港、长岛公园及新塘岗，主跨60米，采用双幅桥布置，主梁采用等高连续钢箱梁。

大钱港大桥上跨大钱港，桥梁主跨80米，采用三幅桥布置，桥梁下部采用桩基础、双柱花瓶墩，上部采用变高连续钢箱梁。

综合管廊布置于绿化退线下，全程约4.3公里，标准段采用矩形断面，尺寸为4.0×3.2米，入廊管线包括电力、通信、给水管、再生水管等。节点包含人员出入口、通风口、通风吊装口、管线分支口等。综合管廊过河段采用圆形断面，直径为4米，采用顶管法施工。

三、BIM技术应用

碰撞检查，BIM模型为各提供了精准、真实的全过程碰撞检查，生成报告，及时调整模型，并改进方案，避免构筑物管线在施工过程中的冲突。

净空分析，在通行通航等对净空有明确要求的区域，生成剖面轴测分析，可对净空区域作出有效控制与调整。

综合管线，应用BIM对管线及设备进行综合排布模拟，使管线设备整体布局有序、合理、美观，最大程度的提高空间利用率。

场平布置，施工临时设施沿线布置包括办公室、宿舍、机械设备停放和维修区、材料堆放区、钢筋和模板加工区、大型构件预制场和土方临时堆场等，结合现场实际综合考虑。

四、工程总进度控制

工程总工期历时720日历天，道路工程500天，综合管廊492天，主线高架桥工程420天，港湖大桥拆改新建工程685天，大钱港大桥拆改新建工程685天。

五、施工部署

拟在本项目中投入具备专业知识技能项目经验丰富的管理人员合计61人，项目施工负责人具有丰富的市政路桥施工管理经验，项目设计负责人长期从事市政路桥设计工作，本项目采用先两侧后中间的施工方案，前期两侧拓宽路面回避施工，车辆从两侧老路通行，待拓宽道路建成后，老路为避施工，车辆从两侧通行。

六、建成远景

本项目建成后，将提升城市交通通行能力，促进市政管线和土地节约化管理，加强综合防灾与抗灾能力。

如果你想学习Dynamo，那么书籍肯定是不能落下的，同时视频也要同步补上，一般来说书籍理论靠书籍（当然书籍里面也有教程），操作靠视频。下面就让笔者简单带大家了解一下Dynamo该如何入门！

书籍部分

Dynamo primer：Dynamo Primer是很多Dynamo新手入门的启蒙图书，这个就无需多言了。

Dynamo炼金术：本书主要介绍Autodesk Revit上的官方插件——可视化编程软件Dynamo，面向Revit用户群体讲解Dynamo基础知识与实战范例。基础篇针对入门的读者详细讲解整个Dynamo的基本操作方法和节点库功能；实战篇通过多个范例，如曲面建筑设计、2D图翻模作业，空间编号自动排序标注等，提供用户们不同的作业方式以提高设计生产效率。本书面向所有使用BIM软件或相关行业对此有兴趣的工程师，有使用Revit经验者尤佳，而有编程基础的读者在Dynamo开发的道路上更是具备优势。

视频部分

作为国内知名的“学习网站”——B站有很多Dynamo视频教学软件，我们只需要在搜索框输入“Dynamo for revit”选择播放量最高的视频，然后慢慢筛选适合自己的就可以了。

不论是看书籍还是看视频，这里有一点需要提及的是，学Dynamo很注重逻辑，宁可先把思路理清也不要硬着头皮往下学，这样最终的结果只会是浪费时间。最后笔者也为大家整理了一些腿腿教学网上Dynamo的课程资源，如果小伙伴们对此感兴趣，可移步：

Dynamo基础入门教程：https://xycost.com/course/570.html

Dynamo桥梁、隧道及管廊建模基础教程：https://xycost.com/course/597.html

 一、管廊高度的设计

   （1）横穿道路上空：次要道路4.5；主要道路6m以上；铁路7m以上；检修通道的净高不小于3.1m。

   （2）下部设备高度：泵周围至少需要2.5m；换热器上5.5m；管廊上管道与设备相连时，最小净高为3.5m。

   （3）考虑横梁结构和断面型式：对于双层管廊，上下层间距为1-1.5m。

装置间管廊高度，需考虑跨越区域，全厂采用一个标准，与其他装置协调。

二、管廊高度的设计

    管廊的宽度主要由管子根数和管径大小决定（最密集处），并加一定的余量（20%）。同时考虑：

   （1）管廊下设备和通道。

   （2）管间距：不同文献规范计算方法不同。

   一般管廊宽度为6-10m，超过9m采用部分或全部双层管廊。

三、管架结构

   有单柱管架和双柱管架之分。宽度规定，单柱管架宽度系类为0.5、1、1.5、2、3米；双柱管架宽度系列为3、4、6、8米。采用单根钢管或者钢筋混凝土立柱加钢梁结构，大型采用钢筋混凝土框架结构。

四、管廊的柱距和管架的跨距

   （1）管廊的柱距与管架的跨距由敷设在其上的管道所产生的弯曲应力和挠度决定；

   （2）管廊的柱距和管架的跨距由敷设在其上的最小管子的允许跨度或用多数管子的允许跨度确定。

   （3）管架的跨距用6-8m，DN40以下的管道用3-4m。

四、管廊上管道的布置

   虑管径大小因素：大口径管道尽量靠近管廊柱子，单柱管架管道均匀布置在管架柱子两侧。

   考虑设备位置因素：与相连接的设备相适应，公用工程管道布置在中央。

   考虑被输送物料的性质因素：低温管、不宜受热管与热管道分开布置，腐蚀性介质敷设在下层。

   考虑热应力的影响：高温管道、常温管道按吹扫介质温度考虑热膨胀量、高温大口径在外侧。

   考虑仪表管道、动力电缆的安全：工艺区敷设地下电缆，有腐蚀性液体渗入的地方，采用架空槽板敷设，仪表管线同电缆一起考虑。电缆不允许布置在热管道附近或者输送腐蚀性介质下方，一般敷设在管廊走道的下面或者管廊柱子外侧。

五、装置中主管廊宽度、跨度和高度的确定应考虑因素

   (1)管廊的宽度

   1）管廊的宽度主要由管道的数量和管径的大小确定。并考虑一定的预留的宽度，一般主管廊管架应留有10％－20％的余量，并考虑其荷重。同时要考虑管廊下设备和通道以及管廊上空冷设备等结构的影响。如果要求敷设仪表电缆槽架和电力电缆槽架，还应考虑其所需的宽度。管廊上管道可以布置成单层或双层，必要时也可布置三层。管廊的宽度一般不宜大于10m；

   2）管廊上布置空冷器时，支柱跨距宜与空冷器的间距尺寸相同，以使管廊立柱与空冷器支柱中心线对齐；

   3）管廊下布置泵时，应考虑泵的布置及其所需操作和检修通道的宽度。如果泵的驱动机用电缆为地下敷设时，还应考虑电缆沟所需宽度。此外，还要考虑泵用冷却水管道和排水管道的干管所需宽度；

   4）由于整个管廊的管道布置密度并不相同，通常在首尾段管廊的管道数量较 少。因此，在必要时可以减小首尾段管廊的宽度或将双层管廊变单层管廊。

  （2）管廊的跨度：

   管廊的柱距和省廊的跨距是由敷设遮其上的管道因垂直荷载所产生的允许弯曲挠度决定的，通常为6—9m。如中小型装置中，小直径的管道较多时，可在两根支柱之间设置副梁使管道的跨距缩小。另外，管廊立柱的间距，宜与设备构架支柱的间距取得一致，以便管道通过。如果是混凝土管架，横梁顶宜埋放一根φ20圆钢或钢板，以减少管道与横梁间的摩擦力。

   （3）管廊的高度可根据下面条件确定：

   1）横穿道路的空间。管廊在道路上空横穿时，其净空高度为：

   ①装置内的检修道不应小于4.5m;

   ②工厂道路不应小于5.0m；

   ③铁路不应小于5.5m；

   ④管廊下检修通道不应小于3m。

   当管廊有桁架时要按桁架底高计算。

   2）管廊下管道的最小高度。为有效地利用管廊空间，多在管底下布置泵。考虑到泵的操作和维护，至少需要3.5m；管廊上管道与分区设备相接时，一般应比管廊的底层管道标高低或高600～1000mm。所以管廊底层管底标局最小为3.5m。管廊下布置管壳式冷换设备时，由于设备高度增加，需要增加管廊下的净空。

   3）垂直相交的管廊高差。若省廊改变方向或两管廊直角相交，其高差取决于管道相互连接的最小尺寸，一般以500～750mm为宜。对于大型装置也可采用

1000mm高差。

   4）管廊的结构尺寸。在确定省廊高度时，要考虑到管廊横梁和纵梁的结构断面和型式，务必使梁底和架底的高度，满足上述确定管廊高度的要求。对于双层管廊，上下层间距一般为1.2～2.0m,主要决定于管廊上最大管道的直径。

   5）至于装置之间的管廊的高度取决于管架经过地区的具体情况。如沿工厂边缘成罐区，不会影响厂区交通和扩建的地段，从经济性和检修方便考虑，可用管墩敷设，离地面高300～500mm即可满足要求。

六、管道设计及施工中17大避让原则

   1.小管让大管：小管绕弯容易，且造价低。

   2、分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。

   3、有压管让无压管(压力流管让重力流管)：无压管(或重力流管)改变坡度和流向，对流动影响较大。

   4、给水管让排水管：除了上述第3条原因外，通常排水管管径大，且水中杂质多。

   5、常温管让高(低)温管(冷水管让热水管、非保温管让保温管)：高于常温要考虑排气;低于常温要考虑防结露保温。

   6、低压管让高压管：高压管造价高，且强度要求也高。

   7、气体管让水管：水流动的动力消耗大。

   8、金属管让非金属管：金属管易弯曲、切割和连接。

   9、一般管道让通风管：通风管道体积大，绕弯困难。

   10、阀件小的让阀件多的：考虑安装、操作、维护等因素。

   11、施工简单的避让施工难度大的。

   12、工程量小的让工程量大的。

   13、技术要求低的管线让技术要求高的管线。

   14、检修次数少的方便的让检修次数多的和不方便的。

   15、非主要管线避让主要管线。

   16、临时管线避让永久管线。

   17、新建管线避让已建成的管线。

1 项目模型:
1-金辉路综合管廊工程勘察地质模型.fbx
1-金辉路综合管廊工程勘察地质模型.rvt
2-金辉路综合管廊土建-机电.rvt 3-金辉辉市政道路.rvt 4-金辉辉市政道路综合管线.rvt
5-典型节点套管和抗拔桩桩头防水构造.rvt
6-典型节点施工缝和沉降缝防水构造.rvt
2 详情PPT:
1 – PPT – 《BIM赋能智慧化基建新时代——以深圳特区金辉路综合管廊工程为例》.pptx.pptx
2 – PDF版本 – 《BIM赋能智慧化基建新时代——以深圳特区金辉路综合管廊工程为例》.pdf

一、做预算前的准备工作

对于一个初学者做钢结构预算前应该必备一些知识，首先要知道钢结构的施工工艺，具体每道工序是如何领料、如何下料、如何施工的，这样可以使以后计算工程量时不露，还可以知道哪里损耗多一些；还要学习钢结构施工规范如柱脚垫铁是如何布置，有什么要求，数量是多少；无损检测，H型钢对接焊缝需要无损检测，知道哪个是H型钢翼板，哪个是H型钢腹板，翼板一级焊缝需要100％超探，腹板二级焊缝需要20％超探等，还要了解定额，知道工艺金属结构制作安装定额有哪些定额子目，具体某一工程量该套哪个子目，以便在计算底稿上清楚的标明不同子目的工程量，以方便以后的查看。

看完定额，知道了定额有哪些子目在去学习工程量计算规则，根据所学的定额子目，在学习计算规则，在计算规则中学习每项子目在计算时应该注意什么，比如计量单位是m还是m2，比如钢结构超探以焊缝长度以“m”为计量单位，金属板材板面探伤，以板材面积“m2”为计量单位；尤其要记住什么是联合平台，因为联合平台子目费用比较高，套此项比较合适，联合平台是指两台以上设备的平台相互连接组成的便于检修使用的平台，计算工程量时应包括平台的梯子、栏杆、扶手的重量。比如我们计算框架上的平台时，除了柱和主梁，剩下所有的工程量都可以算作是联合平台；还要仔细看钢结构施工技术措施，如框架是如何分片或分段吊装的，用什么进行加固，以便算出钢结构吊装加固的工程量，还可以根据措施计算出吊装时所需吊耳的规格以及数量，还要看技术措施里进行钢结构预制时铺设什么样的平台，多大等，在算工程量时把这些也捎带算出来。

 二、如何扒图纸的工程量及应注意的问题

接下来可以拿起图纸看图了，首先不要怕，不要被厚厚的图纸吓倒，其实钢结构图纸很简单，只要你静下心来认真去看很容易看懂，但拿到图纸后先不要去急着拿起图纸去扒图，我认为首先要先从头到尾看一看图纸是否齐全，看看自己所要扒的图纸是哪一部分的，是管廊、框架、梯子等，在仔细看该图纸的技术说明要求，还有每一页的标注，在从头到尾看图纸，如果哪些地方看不懂，要前后仔细结合着看，直到看明白。看明白了以后也不要急着去扒图，要先看所要扒的图纸所指定的结点图，知道什么是柱强轴，什么是柱弱轴，看懂梁与梁连接，梁与柱连接，组合节点图，还要明确一些具体的称为，如悬臂梁：及该梁一端与柱或梁钢接，另一端与梁铰接时，梁型号/F-L,表示左端钢接，梁型号/F-R,表示右端钢接。扒图纸工程量时底稿要求一定要清晰明了，以备以后在查就知道当初是怎么算的，不同的子目在底稿上一定要标注明确，如哪些量是框架部分，哪些量是联合平台部分，还有底稿中的钢材型号如Q235B、Q345B一定要区分清楚。

下面可以按图纸的编号依次去扒图了，虽说是按顺序一张一张扒图，但在扒图时也要前后结合着来，不要算重也不要算露。有固定标高平面图的图纸上的梁在立面图中就不要在计算了，因为在平面图里计算较为直观，如果在立面图里在算就计算重了，在立面图里有些标高的梁没有具体的平面图，那么在立面图时要计算其工程量，如所有平面图是标高10m,20m,30m，而立面图里有标高12m的，要计算其工程量，但要注意一些具体的小平台有没有这个标高，有这个标高就不要在立面图里计算其工程量，在以后的小平台平面图里计算其工程量就可以了，在平面图里计算比较简单直观而且不会露。在平面图里没有计算悬臂梁斜撑的工程量，所以在立面图里要计算悬臂的斜撑的工程量。

计算平面图时最好不要算一个标高的平面图就算出这个标高的所有梯子，这样容易算重而且比较费事，比如你算标高10m的平面时算了这层的梯子，到标高20m层时也算了这层的梯子，那么所算的这两个梯子很有可能是从10m上20m的梯子或是20m下10m的梯子，两个梯子实际上是一个梯子。等算完别的工程量时，统一算梯子，这样可以不同的标高一起去考率，不容易算重也不容易算露，而且可以数出不同梯子的个数，有一样的可以算出一个梯子的工程量，之后只需乘以个梯子的个数就可以了，而且可以拿出梯子的详图后一直去计算梯子，避免了计算一个梯子找一次详图，算完后在收起来，算下一个梯子在找梯子详图，这样可以大大提高计算的效率和准确性。

在计算柱的长度时要注意柱底脚的标高，还要减掉柱底板和柱顶板的厚度，柱底板厚度从图纸中可以看到，但柱顶板图之中没有具体的厚度，不同的柱子有不同厚度的柱顶板，其厚度从结点图中可以查到。节点板计算是钢结构计算工程量中的一个难点，所以在计算节点板前一定要认真看懂节点图在去算节点板。在计算节点板时，如果节点板不是规则的矩形，以图示最长边和最宽边按矩形面积计算，要分清什么样的梁是钢接，什么样的梁是铰接，不同的梁所对应的支座梁不同其节点板也不同，所以在计算节点板时还要注意所对应支座梁的型号，在计算组合节点的节点板时要注意不要算重，还要把柱顶部和柱中部的节点图区分来算，而且在两个梁的高度大于50和小于50的节点图是不同的，应注意去区分来算。

在计算一些特殊的工程量时顺便把它制作安装的手段工程量算出来，如计算扇形平台工程量时，顺便把制作其角钢圈时所需要的胎具的规格及个数统计出来，以防以后再查找的麻烦。算完所有的工程量后可以根据规范计算所需超探的H型钢数量，根据技术措施计算钢结构吊装加固的重量等。

 三、如何套用定额编制预算及应注意的问题

之后要进行电子文档的录入，以方便以后查找和计算时更方便。录入完之后要对所算的工程量按不同的定额子目进行汇总，编制出主材表，编制主材表时要在以前所算的工程量基础上乘以个损耗，不同地方的损耗率是不一样的，切记钢隔板没有损耗。仔细研究定额，把计算出来的工程量套成预算，要记住预算的量是所算出来的净量，在计算防腐刷油时要记住钢隔板不刷油，一般H型钢防火部分只刷底漆不刷面漆，剩下所有部分既刷底漆又刷面漆，但具体的还要看具体的图纸要求。套完定额并且对其所有的子目汇总后，还要进行防腐超高计算，一般超高部分是防腐部分人机乘以15％，在计算脚手架超高费，按人工费的8％计取，得出定额直接费，在进行取费。在做出编制依据，取费表。如果你所在地区甲方要求用软件，可以学习该软件，把Excel形式预算输成软件板，也可以直接把预算输成软件版，软件计算超高费和脚手架搭拆费是非常方便。

这样一份完整的钢结构预算就做完了。做预算时一定要仔细，不懂的地方虚心请教。做完预算后要把自己做的预算让老师傅们给审一审，虚心吸取他们的宝贵经验。以上是我对初学者如何做钢结构预算的认识，有哪些不对的地方请多多批评指正。

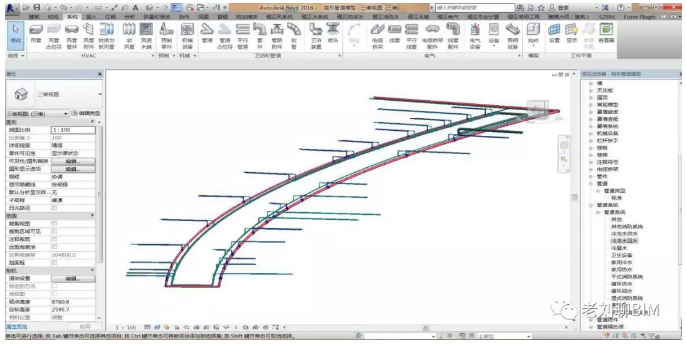

不论是国内还是国外，Revit软件在建筑工程、桥梁工程以及隧道工程等项目皆具有广泛的应用中，而在综合管廊的建设过程中，其设计要求高，功能多样，需要综合考虑管线设计、防火设计、通道设计、照明设计等多，如若将Revit软件运用到综合管廊项目的建设中则具有十分明显的优势：

1）在对综合管廊项目进行整体设计时，通过运用Revit软件可以发挥数据信息集成化的优势，不仅有利于各参建单位之间的协调，减少设计变更，而且也便于对施工阶段进行信息化管理，提高工程质量，节约建设投资，提高工作效率。

2）运用Revit软件对各种管线设备进行碰撞监测，不仅可以准确的显示出相互冲突的位置，以便及时进行修改与调整，而且当总设计图纸发生调整时，与之相对应的平、立、剖面图会同步更新，提高了出图的效率。

3）在施工前期，运用Revit软件可以对施工过程进行直观的、可视化的模拟，可以清晰的将设计方案呈现出来，有利于选择最优的工程施工方案。在对特殊部位进行施工时，运用施工模拟技术，可以为后续的施工过程提供可靠的依据。

4）Revit软件给项目参与方提供了一个信息共享的交流平台。在对综合管廊的建设过程中，三维模型会包含与项目相关的所有信息，项目各参与方可以通过模型实现数据的共享，有效的解决沟通不畅的问题。

 给排水规则

1、室内外界线：阀或外墙皮 1.5m；

2、各类给排水管道分材质、管径，按施工图所示中心线长度以“10m”为计量单位，不扣除阀门、管件、器具组成和井类所占长度（化粪池需扣除）。

3、室内管道安装（室内铸铁给水管及 DN≥200 的排水管道除外）定额内已包括 了管卡（座）、托钩、支吊架制安及除锈刷漆，以及碳钢管、铸铁排水管除锈刷 底漆内容，不再另行计算。

4、室内给水铝塑复合管、塑料管等，若设计要求嵌墙或楼(地)面暗敷时，定额人工乘以系数 0.80，同时按实调整管件及管卡、扣座、支架等材料用量；

5、设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统（含阀门、法兰、 支架、刷油、绝热等全部工程），定额人工乘以系数 1.3。

6、卫生器具与给排水管道的界线划分（要考虑卫生器具是否用户自理）

7、各种阀门安装均以“个”为计量单位。 注：与法兰阀门相配套的法兰盘、螺栓和垫片，在消耗量定额中已经包含，不能另行计算；当阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈 数量减半，其余不变。 各法兰以“副”为单位计量，配套用螺栓已综合包含。螺纹水表安装包括表前闸 阀；给排水系统不计系统调整费，计取脚手架搭拆费。

给排水需要掌握知识点

通风空调造价计算规则

1、风管制作安装以施工图示风管规格按展开面积计算，不扣除检查孔、测定孔、 送风口、吸风口等所占面积，以”10m2″为计量单位。

2、 风管长度一律以施工图示中心线长度为准 （主管与支管以其中心线交点划分） ， 包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。

直径和周长以图示尺寸为准（变径管、天圆地方均按大头口径尺寸计算），咬口重叠部分已包括在定额内，不得另行增加。

3、软管（帆布接口）制作安装，按图示尺寸以”m2″为计量单位。

4、风机盘管连接管仅适用于风机盘管的送吸风连接管，即风机盘管接至送、回 风口的管段，其他部位的风管可按本章相应定额项目执行。

造价计算规则

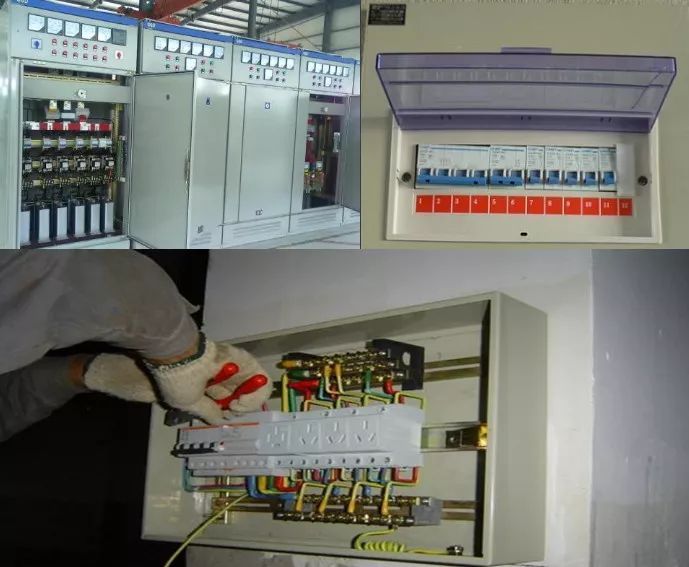

1、控制设备及低压电器安装均以“台”或“个”为计量单位。

2、控制设备安装未包括二次喷漆及喷字，电器及设备干燥，焊、压接线端子， 端子板外部（二次）接线。

3、焊（压）接线端子以“10 个”为单位计量，端子板外部接线按设备盘、箱、 柜、台的外部接线图计算，以”10 个”为计量单位。

4、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米” 为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

5、配管工程均未包括接线箱、盒及支架制作安装、如发生按相应项目另计。

6、接线箱安装工程量，应区别安装形式（明装，暗装）、接线箱半周长，以及 接线盒类型，以”10 个”为计量单位计算。

7、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线”延长米”为计量单位计算。

8、管内穿线长度=（配管长度+导线预留长度）X 同截面导线根数

9、灯具安装的工程量，应区别灯具的种类、型号、规格以”10 套”为计量单位计 算。 开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关 极数以及单控与双控，以”10 套”为计量单位计算。

10、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔 个数，以”10 套”为计量单位计算。

目前市面上的BIM建模软件有很多，不同的BIM建模软件所针对的领域皆有所不同。Revit作为一款国内应用很广泛的BIM核心建模软件，在对城市综合管廊的三维模型进行创建，Revit软件应用于综合管廊的建设中具有以下优势：

1）项目。在Revit软件中，项目是一个独立的数据库模型，可以容纳工程中的各种信息。在项目文件中包含了设计、施工以及运营管理等各个阶段的所有信息。这些信息包括了综合管廊的三维模型、工程数量表以及施工图纸等，数据信息之间保持相互关联，当修改其中的一个数据时，整个项目信息也会随之进行同步更新，实现数据信息之间无误差的传递，使三维建模效率更加高效、快捷，也保证了项目信息的整体性，同时也方便对整个项目信息进行统一的管理。

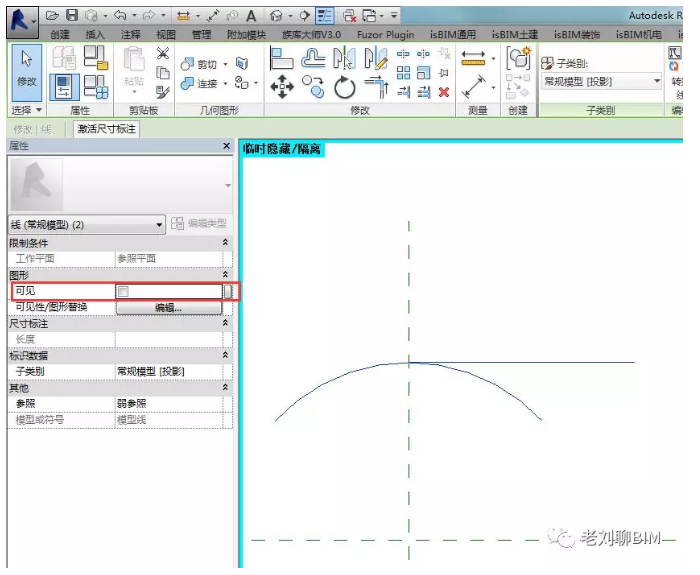

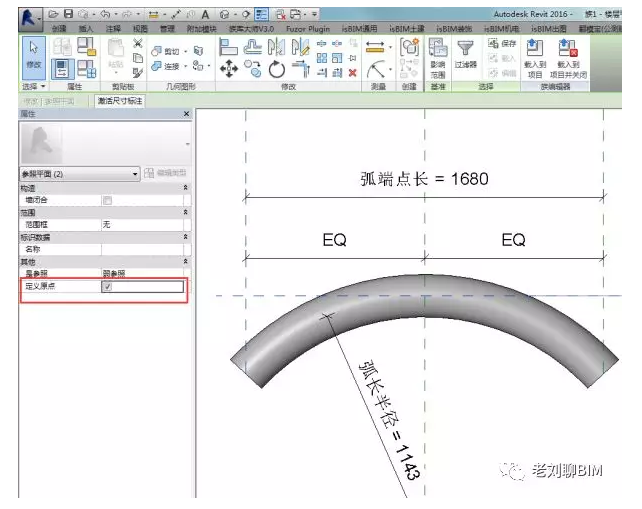

2）族。族是参数信息的载体，也是构成项目的基本元素。根据自身的需求，设计人员可以通过族编辑器创建出不同的构件，并在族构件中添加各种参数信息，创建出满足需要的信息化族。族具有关联性，当对族构件的参数进行修改时，三维模型中的族也会同步进行更新。另外，族实例还可以重复使用，免去了在不同项目中重复构建相同模型的烦恼，极大的提高了建模的效率。

3）协同工作。Revit软件具有数据转换接口，可以将不同专业的图纸统一导入到Revit协同工作平台上，以实现数据信息的共享。另外，Revit还具有碰撞检查功能，在设计过程中对施工图纸进行碰撞检测，这样可以准确的将冲突的位置显示出来，方便及时修改，减少设计变更，从而降低工作量。

4）Revit API。Revit软件拥有API程序接口，可以使设计人员根据自身需要对Revit软件进行功能命令的拓展，以使软件操作起来更加便捷、高效。经过多次的更新，API程序接口的功能更加完善，已经形成一个功能强大的系统，用户可以通过使用API进行程序的加载、软件开发，从而提高软件的建模效率。

• 规范/图集名称：《17CJ40-24 建筑防水系统构造（二十四）》
• 实施日期：2017年4月1日
• 被替标准号：新编图集

内容简介

本图集适用于一般工业与民用建筑的地下工程、屋面、外墙、非饮用水池、厨卫间等部位的新建、改扩建及维修项目的防水工程。

适用于地铁、人防、铁路桥梁、隧道、高速公路桥梁和城市地下综合管廊等防水工程。

规范目录

• 防水材料选用表
• 防水构造做法选用表
• 地下室防水构造
  • 底板、侧墙、种植顶板防水构造做法
  • 底板、侧墙、外墙收口防水构造做法
  • 窗井、穿墙螺栓、坑槽防水构造做法
  • 变形缝防水构造做法
  • 后浇带、施工缝防水构造做法
  • 穿墙管、顶板内排水防水构造做法
  • 桩头防水构造做法
• 屋面防水构造
  • 女儿墙、檐口防水构造做法
  • 檐沟、变形缝防水构造做法
  • 屋面出入口、设备预埋件防水构造做法
  • 屋面排水口、管道出屋面防水构造做法
  • 坡屋面防水构造做法
  • 种植屋面防水构造做法
• 其他
  • 外墙、水池、厨卫间楼地面防水构造做法
  • 明挖地铁车站防水构造示意图
  • 城市地下综合管廊防水构造索引示意图
  • 隧道、洞库防水构造做法示意图
  • 附录

 概况和使用范围

《建设工程工程量清单计价》（GB50500-2003）安装工程计价规范共有十三个部分1140个清单项目，基本满足并适用于工业与民用（含公用建筑）的给排水、采暖、通风空调、、照明、通信、智能等设备、管线的安装工程和一般机械设备安装工程量清单编制和计价的需要。不适用于专用设备安装工程量清单的编制计价，比如化工、冶金、矿山、电力等行业，他们应使用行业的专业安装定额。

给排水工程

1. 冷热水淋浴器工程量的位置为水平管与支管的交接处

2. 冷热水洗脸盆给水为给水管与支管的交接处，排水管以排水管出地面250px

3. 座便器给水以角阀为界，排水以出地面250px

4. 一般计算规则中建筑物外墙皮1.5米为室内部分

5. 室内DN32及以内给水已包括管卡及托钩制作安装

6. 台式洗脸盆（浴盆）安装不包括台板及支架

7. 铸铁排水管、塑料排水管均包括管卡及托吊架、透气帽制作安装

8. 螺纹水表组成与安装中已包括了相应的螺纹闸阀安装，计算阀安装工程量时不应重复计算

9. 管道支架工程量计算：

⑴水平钢管支架最大间距见采暖专业工程

10.各种水箱安装均未包括连接管，可执行室内管道安装相应项目

11.各类水箱均未包括支架制作安装，如为型钢支架，应执行第一册“一般管道支架”项目

12.成品玻璃钢水箱安装按水箱容量执行钢板水箱安装项目，人工乘以系数0.9

13.水泵房中压力表自带1个DN15的蝶阀，1个水表弯

14.水处理间离子交换器安装套用“化学工业设备安装工程”

15.除污器安装套用工业管道安装工程

消防工程

1. 室内消火栓安装项目中不包括消防按钮的安装，消防按钮应执行第一章相应项目另行计算

2. 室内消火栓组合卷盘安装，执行室内消火栓安装*1.2

3. 阀门、法兰安装，各种套管制作安装，不锈钢管及管件，钢管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等，执行第六册工业管道工程

4. 消火栓管道、室外给水管道及水箱制作安装，执行第八册给排水工程

5. 各种仪表安装及带点讯号的阀门、水流指示器、压力开关、驱动装置及泄露报警开关的接线、校线等，执行第十册自动化仪表

6. 泡沫液储罐、设备支架制作、安装等，执行第五册静置设备与工艺金属结构制作安装

7. 设备及管道除锈、刷油及绝热工程，执行第十一册刷油防腐

8. 其他报警装置适用于雨淋、干湿两用及预作用报警装置

9. 设置于管道间、管廊内的管道、阀门（阀门、过滤器、伸缩节、水表等）其项目人工*1.3

室内采暖工程

1. 散热器安装中不带阀门的散热器安装时，每组增加两个活接头

2. 室内公称直径≤32mm的采暖管道安装，其相应管卡、托钩的制作安装已包括在管道安装项目内，不应重复计算，但其除锈、刷油应单独计算

3. 采暖管道穿厨房、卫生间楼板时活特殊情况下穿梁时要设钢套管

4. 管道支架重量计算：

⑴ 室内管道支架的设置原则一般为：散热器支管长度大于1.5m时，应在中间安装管卡活钩钉；采暖立管管卡设置，楼层层高≤5m时，

5. 柱形散热器安装是按地面安装考虑的，如为挂装，人工*系数1.1，材料、机械不变

6. 低温地板辐射采暖中的过滤器安装套用阀门安装相应子目

7. 工厂车间内采暖管道以采暖系统与工业管道碰头点为界

8. 设在高层建筑内的加压泵间管道与本章项目的界线，以泵间外墙皮为界。

通风空调工程

1. 各类通风管道，若整个通风系统采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长计算，套用相应规格项目，人工*2.5

2. 通风管道未包括支架制作

3. 风管制作安装按图注不同规格以展开面积计算，检查孔、测定孔、送风口、吸风口等所占面积不扣除，圆形风管：F=3.14*D*L

4. 计算风管长度时，一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所在位置的长度，其直径和周长按图注尺寸展开，咬口重叠部分不加

5. 单肩重100kg以上的空调设备支架执行第五册相应项目

6. 空调冷却水系统项目执行第八册

7. 铝合金软风管和铝箔保温软风管安装按图示管道中心线长度以延长米计算。

电气工程

1. 配管工程中未包括接线箱、接线盒、支架的制作安装及插接式母线槽支架制作，槽架制作及配管支架应另套铁构件相应项目

2. 照明线路6mm2以上的套用动力穿线项目

4. 照明器具安装不包括调试工作

5. 提供电能的为电力电缆，控制功能的为控制电缆

6. 利用基础钢筋做接地极，条形基础的面积是按基础本身尺寸计算的，不是指条基围成的封闭面积

7. 电视插座安装应套用12-676、12-677子目，网络插座可套用“电话出线口”相应项目。12-678、12-679为有线电视系统的接线盒

8. ZR-RVS-2*1.0阻燃型绝缘线如用于电力传送应套用二册项目，如用于信号传输，应套用十二册项目（12-124屏蔽软线或者是2-1171-多芯软导线二芯以内

9. 基础槽钢制作底面周长

10.电缆在一般山地、丘陵地区敷设时，其项目人工*1.3

11.电缆敷设按铜芯考虑的，铝芯电缆人工和机械*0.7，这其中包括电缆头也乘以0.7系数

12.双屏蔽电缆头制作安装人工*1.05

13.电力电缆敷设项目是按三芯电缆考虑的，五芯电缆*1.3，六芯电缆*1.6，每增加一芯增加30%。单芯电力电缆*0.67.截面400-800mm2的单芯电缆按400mm2执行，800-1000mm2按400mm2电缆*1.25。电缆头也乘以系数

14.直径φ100以下的电缆保护管敷设按十二章配管配线项目执行

15.户内冷缩式电缆头执行热缩电缆头，人工*0.8

20.电缆中间头按250m一个

21.油浸电力变压器安装项目同样适用于自隅式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器项目*2.0，整流变压器按同容量电力变压器*1.6

22.变压器器身检查：4000KVA以下是按吊芯检查考虑，以上是按吊钟罩考虑，如果4000KVA以上的变压器需吊芯检查时，机械台班*2.0

23.干式变压器如带有保护罩，人工和机械*1.2

24.独立避雷针的加工执行一般铁构件制作项目或按成品计算

25.防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷座均压环时，可执行户内接地母线敷设项目

26.利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5

27.接地极制作安装以根为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算

28.接地母线、避雷线敷设以10m为计量单位，其长度按施工图水平和垂直规定长度另加3.9%的附加长度计算。

• 规范/图集名称：《GB50026-2020 工程测量标准》
• 实施日期：2021年6月1日
• 被替标准号：GB50026-2007

内容简介

工程测量应以中误差作为衡量测绘精度的标准，并应以二倍中误差作为极限误差。对于精度要求较高的工程，可按附录A的方法评定观测精度。

本标准的主要技术内容是:总则，术语、符号和缩略语，平面控制测量，高程控制测量，地形测量，线路测量，地下管线测量，施工测量，竣工总图的编绘与实测，变形监测等。
本标准修订的主要技术内容是:
1.增加了对测绘软件的测试验证要求;
2.增加了卫星定位动态和自由设站控制测量方法，将原GPS拟合高程测量修订为卫星定位高程测量;
3.增加了地面三维激光扫描、移动测量系统、低空数字摄影、机载激光雷达扫描、多波束水域测深系统等数字测图方法;
4.增加了数字正射影像图和数字三维模型的技术要求;
5.增加了输电线路的交叉跨越和平断面测量等内容;
6.增加了管线要素分类与代码的规定;
7.增加了核电厂施工测量和综合管廊施工测量等内容，对隧道施工中的陀螺经纬仪定向技术进行了修订;
8.增加了自由设站、地面三维激光扫描、光纤光栅传感器和地基雷达干涉测量等基本监测方法,增加了核电厂变形监测和变开监测信息系统等内容;
9.对图根平面、高程控制测量进行了合并修订;
10.删除了方向观测法度盘和测微器位置变换计算公式，简化度盘配置要求。

规范目录

1　总则
2　术语、符号和缩略语
2.1　术语
2.2　符号
2.3　缩略语
3　平面控制测量
3.1　一般规定
3.2　卫星定位测量
3.3　导线测量
3.4　三角形网测量
3.5　自由设站测量
4　高程控制测量
4.1　一般规定
4.2　水准测量
4.3　电磁波测距三角高程测量
4.4　卫星定位高程测量
5　地形测量
5.1　一般规定
5.2　图根控制测量
5.3　测绘方法与技术要求
5.4　一般地区地形测图
5.5　城镇建筑区地形测图
5.6　工矿区现状图测量
5.7　水域地形测量
5.8　数字线划图
5.9　数字高程模型
5.10　数字正射影像图
5.11　数宇三维模型
6　线路测量
6.1　一般规定
6.2　铁路、公路测量
6.3　架空索道测量
6.4　自流和压力管线测量
6.5　架空输电线路测量
7　地下管线测量
7.1　一般规定
7.2　地下管线探査
7.3　地下管饿施测
7.4　地下管钱图绘制
7.5　地下管线信息系統
8　施工测量
8.1　一般规定
8.2　场区控制测量
8.3　工业与民用建筑施工测量
8.4　水工建筑物施工测量
8.5　桥梁施工测量
8.6　核电厂施工测量
8.7　隧道施工测量
8.8　综合管廊施工测量
9　竣工总图的编绘与实测
9.1　一般规定
9.2　竣工总图的编绘
9.3　竣工总图的实测
10　变形监测
10.1　一般规定
10.2　水平位移监测基准网
10.3　垂直位移监测基准网
10.4　基本监测方法与技术要求
10.5　工业与民用建筑变形监测
10.6　水工建筑物变形监测
10.7　地下工程变形监测
10.8　桥梁变形监测
10.9　滑坡监测
10.10　核电厂变形监测
10.11　数据处理与变形分析
10.12　变形监测信息系统
附录A　精度要求较高工程的中误差评定方法
附录B　平面控制点标志及标石的埋设规格
附录C　高程控制点标志及标石的埋设规格
附录D　建筑方格网点标石规格及埋设
附录E　建(构)筑物主体倾斜率和按差异沉降
附录F　基础相对倾斜值和基础挠度计算公式
本标准用词说明
引用标准名录
附:条文说明

强制性条文

5.1.10 凡绘制有国界线的地形图，必须符合国务院批准的有关国界线的绘制规定。

5.3.51 进行低空数字摄影作业时，必须制订飞行器安全应急预案，且必须遵守国家对低空空域使用管理的规定。

5.7.5 水域地形测量时，必须针对测区内存在的礁石、沉船、水流和险滩等的测量，制订应急预案并采取安全应对措施。当遇有大风、大浪时，必须停止水上测量作业。

7.1.8 地下管线的开挖、调查，必须采取安全防护措施。电缆和燃气管道的开挖，必须有专业人员的配合。

7.5.14 当对地下管线信息系统的软硬件进行升级或更新时，必须进行相关数据备份，并在系统和数据安全的情况下进行。

8.7.15 在易燃易爆环境中进行测量作业，必须使用防爆型测量仪器。

10.1.10 变形监测出现下列情况之一时，必须通知建设单位，提高监测频率或增加监测内容：
1　变形量或变形速率达到变形预警值或接近允许值；
2　变形量或变形速率变化异常；
3　建（构）筑物的裂缝或地表的裂缝快速扩大。

技术应用于市政综合项目的探索与实践

1、项目背景

海棠湾海榆东线市政道路改造工程设计施工总承包(EPC)项目：合同内容包括海棠湾海榆东线市政道路（藤桥西河段至海岸大道路口段，K0+000~K9+425.2）范围内道路、（涵）、交通、给排水、照明、绿化、综合管廊（综合管廊、控制中心楼、消防泵房、、消防及监控设施设备等），青田水厂原水输水管改造工程（原水输水管、加压泵站、变配电间、综合楼、电气、给排水、消防及设施设备等）。项目采取设计、采购、施工（EPC）总承包模式，项目总12.35亿元，合同工期910天。

市政化改造道路长度9.42km，宽42m，主干路，沥青混合料路面；

青田水厂原水输水管线于一级加压泵站处，沿规划道路敷设两根DN1400 预应力钢筒混凝土管（PCCP）至海榆东线K0+180后，再沿海榆东线敷设至青田水厂配水井，管道敷设线路长度为19.5Km，设计输送原水规模为27.5万m3/d。

在海榆东线本次改造范围内道路左侧深约2m 处建设混合型综合管廊1 条，长约7.7 km，宽5.45m，高5m（净宽4.55m，净高4.0m），钢筋混凝土结构；根据监控中心的位置，综合管廊在K6+024处预留支线管廊与控制中心连接；综合管廊内设置有:给水管(DN400)，中水管(DN400)，水厂连通管(DN800)、电力(24回l0KV， 12回110KV)、通信(24孔)。管廊配置：1.防火及通风口，2.投料口，3.管线接出口，4.预埋件，5.排水，6.管道及电缆支吊架，7.标识，8.电气，9.监控与报警，10.消防。

项目中标后再次踏勘时发现由于多种因素导致施工环境发生较大变化，原有基础资料不能完全适用；在道路改造范围内，施工前的管线刨验显示地下管线较物探图更为繁多；项目背山临海，地质条件复杂······

项目采用“四新（新技术、新工艺、新材料、新方法）”辅助项目推进，BIM在设计及施工过程中起到了较好的作用，且在各均有所应用，以购买Bentley为例，马头岗污水处理厂二期泥区处理工程进行了工程实践（ABD+ OpenPlant + MicroStation），建模及出图取得了良好的效果；山西临汾市快速交通专项规划充分体现了PowerCivil的实用性；ABD在多个综合管廊项目的节点中得到了充分的应用。但是对于较为复杂的市政综合项目，并未推进到施工配合阶段，仍以图纸校审为主，的使用寿命相对较短。

从工程实际角度出发，构建项目的BIM，如果仅是给专家或业主“展示”的三维模型，模型构建完成后未再作修改或调整，这样的模型是“死”模型，模型构建完成也就完成了自身的使命；我们更多的是要一个“活”模型，既能反映设计状况，又能根据工程实际需要进行模型调整，通过专业之间配合，在模型的生命周期内发挥最大的作用，一直到竣工。

随着技术的发展，目前推进BIM，对于大部分工作，机硬件已经不再是瓶颈，除了模型的构建，依托模型对工程设计进行分析，可以进一步完成渲染以及动画部分的工作；根据相关资料，越是管线复杂的项目，应用BIM的价值越大。

基于“是重要的，图纸是影子”的原则，选择BIM辅助工程推进，并不是说BIM可以主导一切或能解决一切问题，主导因素仍然是设计人；借助BIM，可以更好的传递和表达设计意图，将精力集中到设计阶段和解决工程问题阶段；通过一个项目进行BIM的工程实践，反思设计优化空间，完善工作流程，是设计与施工的双赢。

由于本工程属于EPC项目，设计单位牵头主导，考虑到BIM建模与传统在工作效率和方式上存在差异，目前施工图期间直接采用BIM设计及出图尚未取得突破性进展，本课题基于绘制完成的施工图，进行面向施工的建模，也就是“翻模”；随着施工推进，模型会进一步完善及改进，目的在于辅助施工组织与管理。

2、课题意义

2.1 管线综合

市政综合项目尤其改造项目涉及专业广泛，包括道桥水暖涵，雨污讯电燃等，各专业相互独立同时又需要密切配合。施工图的绘制，未采用协同平台的情况下，各专业除了内部校审还需要相互会签以保证图纸及设计的严谨性，各专业将自身设计交付到管线综合人员，管综结果反馈给各设计师，各专业根据管综调整设计并进行“返图”（将其他专业管线反馈到本图纸）。而不论是否采用协同平台，由于二维图纸中常采用标高表述管线之间或管线与构筑物之间相互关系，不能体现管道壁厚，无法直接准确度量相互之间净距，导致管综成为进度控制因素，而设计变更时管线综合显得更为重要。管综工程师存在任务重、责任大、风险高的特点。一旦管综人员不再跟进该项目，接手人员需要较长时间熟悉项目，处理项目上的问题则需要更长的时间。亟需能准确表达、直观表现、能与设计互动的工作流程，同时，要体现“设计的生命周期”。

2.2 专业配合

另一方面，以本项目为例，桥涵专业的雨水箱涵属于构筑物，工艺的综合管廊也属于构筑物，考虑到覆土厚度和避让原则，常有管廊在箱涵下方的情况出现，属于单独设计并相互配合，但属于“弱结合”，管廊的埋深增加会导致基坑加深、土方量增大，支护体系及降排水措施调整、管廊坡度变化等，进一步加大投资；实际上可以加大专业之间的配合深度，进行设计优化，实现“强结合”，把该节点管廊与箱涵作为整体进行设计，再考虑沉降缝与防水措施，可以避免前述问题，管廊高程可以提高1m以上，对于管廊后期的运营维护都有很大的好处。实现“强结合”，除了设计师的配合，还需要实现可视化，一方面将直观表现成果，有助于进一步分析设计的优缺点，另外快速表达设计意图，加快校审进度。

2.3 设计变更

有别于水厂及泵站项目，市政项目管线权属单位多，新建与切改影响范围广，施工面呈条带状，自然环境及地形地貌变化较快，该因素导致物探图及地形图具有较强的时效性。由于基础资料和外界环境的变化导致的设计变更较多，雨污水管道作为重力流管线在高程调整时较为复杂，管线综合的工作量较大，针对复杂节点，二维图纸较难表述。市政工程施工常有分段分专业施工的特点，施工过程中经常出现未探明的管线及构筑物，如何快速有效的解决问题显得尤为重要，一方面现场配合人员未必是该专业的工程师，另一方面如何向总部准确的描述该状况或提出的解决方案被认可也不容易实现。

项目推进过程中，发现如下问题：

管线方面，受各种因素影响，管线权属单位不一定完全掌握地下管线情况；物探仪器针对深度超过3m的管线难以准确判断深度与位置；部分管线及构筑物施工完成后并未在城建部分存档，上述因素均可能导致变更。

另外变更源自设计本身，设计时考虑了建成后路面与原始地形的高差，某处设置挡墙，而忽略附近居民车辆驶入建成道路的方式；雨水接入现状箱涵就近引入河道，但原箱涵设计之初主要排除道路外地面水，未考虑路面水，同时箱涵流量加大后，周边泄水渠负荷不够，可能导致雨水溢流淹没附近居民的房屋基础；原始地形图高程点采集数量不够，未能完全体现地形地貌和建构筑物的关系，某处房屋高出地面2m，管道挖深较大，支护体系施工及拆除风险较大。

规避上述问题，除了加密高程点数量，设计人员还可以在现场踏勘时尽可能保证多的影像记录，当设计人不再跟进项目或者现场条件发生较大变化，可能需要新设计人前往现场再次踏勘，外阜项目会因此产生较高的费用。如果采用倾斜摄影技术，通过航拍构建实景模型，设计人及校审人员可以通过或云在短时间内了解现场情况，提出安全可靠的解决方案，对于EPC项目，既提高了处理效率，又能节省大额差旅费用，降低成本。

2.4 施工组织与管理

市政工程项目隐蔽工程多，反复开挖容易导致压实度质量波动，回填不均；在施工前如果图纸梳理程度不够，施工先后顺序颠倒，易造成浅管先埋下，深管再挖开；专业分包队伍多，存在交叉施工，一旦出现错漏碰缺，易导致窝工费及工期延宕，提升项目成本；施工计划内的工程量需要计量，包括管道长度、混凝土方量、土方开挖及倒运数量，该工作需要耗费较多的人力；针对上述情况，一方面采用无人机进行实景建模，进行工程概览；航拍图片可以处理成点云，进一步构建地模，借助CIVIL板块进行工程土方分析；对各构筑物进行分拆（例如：底板+侧壁+顶板）并构建模型，进行工程量统计；将各专业模型拼装后形成总装BIM，轻松梳理各处相互关系，预见性的进行；借助总装BIM进行碰撞检测，降低错漏碰缺的几率。

小结

结合上述分析，针对市政综合项目，尤其EPC项目，在工期紧、任务重、配专业多的背景下，既想保证工程设计安全可靠，又要多快好省的进行施工，保证收益的最大化（控制成本的同时进行精益管理），BIM可以作为工程建设辅助手段进行全方位的优化。从软件使用角度分析，可以采用Bentley软件，在拥有通用平台的基础上，一方面各专业有相应的配套建模软件，另一方面将各专业模型进行整合应用具有实际工程意义。依托海棠湾海榆东线市政道路（藤桥西河至海岸大道路口段）改造工程施工设计总承包（EPC）项目，探索分析Bentley软件一站式解决市政综合项目的可能性与应用程度，为院内类似项目提供一定的参考。

3、目标

本次建模针对道路工程、原水工程、综合管廊工程、廊内管线出线（电力、通讯、中水、给水、廊内集水池）、桥涵工程、雨水工程、污水工程。针对综合管廊的节点进行建模（廊内管线、预留预埋、消防、支吊架、支墩、廊内排水），建模范围K1+774~K9+424.4。

3.1 模型构建方面

1、构建“准”模型，准确、实用；

2、针对影响施工组织与管理的重要专业进行模型的构建

3.2 模型实际应用方面

1、借助建模的结果更好的进行施工组织与管理，充分了解隐蔽工程先后施工次序，避免工序反复造成损失；

2、结合模型进行设计的优化，避开二维设计盲区，针对复杂节点进行充分分析，解决工程实际问题

3、优化设计流程，形成BIM与设计的互动，延续模型的生命周期

4、解决错漏碰缺（管线与管线、管线与结构、结构与结构）

3.3 BIM在项目各阶段的应用价值与切入时间分析

结合本次建模，探讨各设计阶段BIM应用的可能性，应用的方式与切入的时间节点，BIM构建模型的深度。

3.4 市政综合项目BIM建模的标准化

结合该工程，摸索各专业的建模流程，分析专业之间配合方式，将BIM建模流程标准化，提高建模效率与实用性。

4、软件平台选择、基础资料

本次建模着重综合管廊、原水管道，市政给排水管道与道路工程的相互关系（K1+774~K9+425.2），便于施工组织并在施工之前解决错漏碰缺问题，施工过程中针对复杂节点进一步优化设计，避免窝工与索赔。

本次建模软件全部采用Bentley公司软件，目的在于减少不同软件间的转换，尽量“一站式”解决建模问题，其中MicroStation为通用技术平台。

4.1 建模软件

航拍及点云处理：Acute 3D，Point Tools；

道路建模：Power Civil China

综合管廊节点建模：

主体结构：MicroStation

桥架、给排水、出线管道阀门：OpenPlant

管廊平纵：Power Civil China

市政给排水、原水管道建模：Power Civil 下E板块

水锤模拟及分析：HAMMER v8i

节点渲染：LumenRT

关键帧及路径动画：MicroStation

Bentley软件更新较快，对于软件版本的选择，英文版的更稳定，不一定全部采用最新版，可以根据自身熟悉程度甄别性选择。

4.2 参考及资料

1) 《MicroStation工程设计应用（表现篇）》

2) 《MicroStation工程设计应用教程（制图篇）》

3) 《AECOsim Building Designer协同设计管理指南》

4) 《AECOsim Building Designer使用指南指南?设计篇》

5) 《Bentley BIM解决方案应用流程》

5、建模进度计划与模型标准

（1）模型准备阶段（2016年11月18日~2016年11月30日）

建模人员分析梳理施工图纸，保留必备资料，剔除冗余部分，多与设计人员沟通；熟悉建模软件，研习软件教程，建模流程，避免重复工作；如果条件具备，设计人对自身设计图纸建模更佳。

专业内考虑模型文件等级，图层控制、材质赋予及贴图；专业间设定文件保存版本，文件参考深度控制，尽量风格一致，便于管理与使用。

（2）确定建模流程阶段（2016年12月1日~2017年1月31日）

建模基于“由易到难，由点及面，由浅及深，由粗及细”的原则

各专业建模切入点从标准段或较易处理节点开始，构建小范围的模型，摸索实现不同专业之间模型拼装，该阶段模型要求各专业模型“像”，对模型的精细程度及材质和显示方式等要求不高，起到“四梁八柱”的骨架作用。试拼装成功后，各专业模型深化构建，仍以小范围为主，模型构建的LOD加深，构配件尺寸及材质细化，重复前述拼装工作，对拼装后的模型进行“分合”分析，结合需求的表现形式，控制模型各专业的显示样式；根据展示内容控制参考文件的嵌套深度，反向控制文件等级；根据操作模型的速度及效率提出模型“轻量化”措施，使模型占容小（文件大小尽可能小），信息量大（保证模型足够信息量），实现灵活操作。

该阶段较为重要，需要反复进行尝试，确定合适的工作方式和建模流程，为后续工作打好基础。

（3）模型构建及组合阶段（2017年2月1日~2017年3月31日）

选择合适的模型拼装框架，如图5.1~5.3所示，展示的是不同的拼装方式。结合自身建模经验，不推荐A方式，该方式在后续模型控制及渲染导入阶段存在较大的问题。

拼装方式B与C可以根据自身需求选择，各有利弊。分析A与BC，明显的区别在于模型细分。

结合第二阶段的试验结果，将各专业的建模范围扩大。

节点比标准段耗费的精力要多，选择代表性节点建模，模型构建拼装完成后，与设计人员对接，一方面完善模型，另一方面设计人可以通过汇总各专业信息的模型研究设计是否有优化空间，建模与设计形成良性互动。

结合第二阶段的建模流程，根据选定的模型框架，各专业完成本专业的模型。模型构建过程中，与设计人员同步推进，随时发现问题随时解决。

对各专业模型进行总装，根据电脑处理能力选择合适的拼装范围或文件参考深度。同时需要考虑台式机处理能力与笔记本运行速度的差异，防止“台式机上跑得快，笔记本上转不动”的现象。

Figure 5.1 模型拼装方式A

Figure 5.2 模型拼装方式B

Figure 5.3 模型拼装方式C

（4）碰撞检测及设计调整阶段（2017年4月1日~2017年4月30日）

该阶段为BIM与设计的互动阶段，也是本课题的重要内容。

模型按区块分专业拼装完成后，分析碰撞检测的相关专业，为提高运行速度，控制参考文件的深度，卸载无关部分。

碰撞检测内容：管道与管道，管道与管廊结构、管廊与给排水附属设施（检查井、阀门井、箱涵等）、管廊节点与道路结构层等，根据碰撞检测结果调整工程设计。

对于设计的调整，可以分为两种类型，一种是BIM中直接调整，最后反馈到蓝图；另一种是在CAD中调整后，将数据导入BIM模型，重新进行碰撞检测。如果建模人员为设计师，建议采用第一种方式，给排水专业可以充分发挥SUE的优势，更为直观和便捷，同时高效实用。

结合点云，分析道路放坡或者修建挡土墙后与周边的环境的关系，结合实际需求调整设计，充分发挥实景建模的作用。

（5）渲染与动画制作阶段（2017年5月1日~2017年5月10日）

前述各阶段完成后，进行施工动画的制作及模型的渲染。

渲染内容包括综合管廊各类型节点（内部、外部、剖面、局部大样）、管廊与地下管网（给排水管网、管廊出线）、地下设施与道路（管廊、给排水管网与道路关系）。

动画部分设定包括8部分：

1) 包括航拍与点云相互转化，

2) 综合管廊标准段建造，

3) 管廊标志性节点内部漫游，

4) 综合管廊与原水相对关系

5) 综合管廊及出线与地下管网相对关系

6) 管廊及出线、地下管网与周边环境相对关系

7) 拟建道路与环境关系

8) 各节点渲染图展示

6、建模流程

经整理，模型构建逻辑如图6.1所示，分析专业之间依托关系有助于分清建模工作的主次轻重，梳理模型的独立与关联性可以更好的进行工作任务的分配。

Figure 6.1 模型搭建逻辑

以下操作中，DGN文件中参考CAD文件时，CAD文件均采用1：1比例，采用绝对坐标。

6.1现状地膜的创建

现状地模的构建需要地形图，选择软件可以采用Geopak Site，也可以采用PC。种子文件选择2D，将地形图以文件参考的方式加载。通过控制参考文件图层的方式进行有效信息的提取，视图内保留DGX、GCD、首曲线和计曲线等带有高程信息的图层。将上述图层拷贝到主文件，采用如下操作：选中元素，任务栏→3→1，随意选取基准点，点击enter锁定坐标轴，下方坐标系内输入距离0，完成复制。

地模创建：任务栏→地形模型→按图形过滤器创建地形模型，弹出对话框，打开“地形过滤器管理器”，按相应提示进行操作，对地模命名并选择特征定义，完成地模的创建，进一步导出地模为DTM，用于后续其他模型的使用。

地模创建成后，应进行反复检查，可能局部坐标点存在问题，可以找到相应坐标点，对比文字标注与实际高程，进行调整。

另外一种创建地模的方式是利用点云数据，点云数据的生成可以借助航拍影响，使用之前应对数据进行处理，控制相应的图层与属性。由于点云数据量极其庞大，直接导入PC会导致宕机，提取部分数据即可完成模型的构建，在MS中加载点云，在点云对话窗口中调整点云密度并将文件另存为.xyz格式，点云密度为原来的万分之一即可，不同的项目类型可以通过反复控制来达到需要的精度。

在PC中导入前述.xyz格式文件，创建地模，导出为DTM格式，为后续模型使用。

相比较点云和测绘CAD图纸，随着设备及测绘技术的提升，未来采用倾斜技术创建实景模型会更多的应用于实际工程中，点云随着精度的提高其应用更加广泛。

6.2 道路工程模型构建

PC中选择合适的工作环境，种子选取2D，找到道路工程CAD图纸中“道路平面线位图”，该图包含道路平面的基本信息（交点编号、前后缓和曲线参数、桩号、半径及坐标等），将图纸参考到PC中。“平面几何”中建议采用“积木法”构建道路中心线，逐段道路构建时，连接直线段时建议采用“插入回旋线”。各线段构建完成，“积木法则创建路线”对话框中一定要定义线路名称并选择“特征定义”。

纵剖面建议采用“按竖曲线单元创建纵断面”。纵剖面构建同样需要指定特征定义和线路名称，并将最终的纵剖线路赋予平面。

平纵方案完成后，需要创建廊道。在Power InRoads （08.11.07.615）版本中可以直接将绘制好的横断面转换成模版。

任务→廊道模型→创建廊道，弹出对话框，选择好前述廊道基线，对廊道名称命名并选择设计阶段，弹出对话框“根据横断面模板创建三维路面”，确定起终点，选择模版，创建廊道。此处应注意“设计阶段的选择”，阶段越初级，创建速度越快，建议刚开始采用低等级创建，检查有无问题，后期可以在属性框调整设计阶段。

路廊是可以在没有现状地模的前提下创建的，但道路存在放坡以及挡土墙等，仍需要将地模导入。路廊创建完成后，将路廊导出为地模（DTM格式），用于雨水及污水的模型创建。

前面提到的路廊采用了统一的横断面，实际上道路存在掉头及局部拓宽、公交站台以及平交路口，建议按照5.3中确定的拼装方式进行廊道创建与处理，可以大幅度提高处理效率。分区块分类型创建，然后整合为一。

6.3 雨水管网模型构建

工作环境选取：种子文件2D，用户选择SUE，项目选择Bentley-Utilities-Metric，界面选择Bentley-Civil。

首先将6.2中的未来建成道路DTM文件导入并激活，雨水CAD图纸通过文件参考的形式导入主文件，平面图纸仅保留雨水口、雨水支管、雨水井以及雨水主干管图层。

考虑到SUE内“资料库”并不完全与国内一致，需要自行定义雨水口（雨水口及篦子）、雨水井。具体定义方式参见7.2。

将雨水支管及干管（仅需要这两种管道）复制到主文件中，将复制的管线转换为设计的管道。

关闭CAD文件参照，利用SUE的组件中“从图形中提取公共设施”功能，进行管道偏移高程、管材等因子的参数设定。

打开文件参照，借助CAD底图选择主文件雨水口井，属性中调整井的类型为自定义的雨水口，选择干管上的井子，属性调整为自定义的井类；现阶段鸿业的雨水口布置更为快速便捷，且符合道路设定，因而SUE内雨水口选取的是支管的端点，很可能偏离道路边线，所以需要逐个调整SUE内雨水口的位置。

选择井类及雨水口，根据底图调整井名称及编号；平面图选择管道，打开纵剖面图，根据雨水剖面CAD底图调整各管段的高程、管径以及管材。

6.4 污水模型管网构建

污水模型的操作类似6.3，仍建议将达模型拆分按区块建模。

6.5 综合管廊模型构建

由于综合管廊在平面上线形按照道路中心线进行偏移，为方便施工与计量，平面位置基本依托道路工程的桩号，所以构建综合管廊前需要有道路桩号，并将桩号（包括雨污水、原水、管廊内部中水给水及管廊节点）进行换算。

首先PC内构建综合管廊的平纵方案，导出ALG，并在PC中创建各标准段；其次在MS内构建管廊节点主体框架，其次将管廊节点参考到管廊分装文件，按照桩号及高程进行定位；最后单独创建衔接标准段与节点的模型。

主体拼装完成后，进行管廊节点内部构建，建议将模型按内容拆分，后续通过文件参考装配。

在标准段，各管线的布置位置相对于管廊基线是固定的，可以在PC中通过平纵alg的偏移及调整，确定各管道中心高程，之后根据桩号转换文件和管线平面CAD，在OpenPlant中完成各管道出线。

6.6 原水工程模型构建

原水管道基于道路中心线偏移一定距离，导入道路ALG，根据鸿业市政管线绘制剖面及管综结果构建原水管道高程，建议按照5.3中确定的架构进行建模，并非依据原水井类分段。

原水管道建模的前提是CAD管网综合已经完成，数据导入HAMMER v8i进行水锤分析已经符合规范要求。

构建出原水管道高程后，在SUE内直接转换为水管，由于软件设定的原因，管线放样可能为管内底、管中或管内顶，是需要进行设定。

快速打开设定文件的底目录：

菜单栏→元素→元素模版→文件→C:ProgramDataBentleyPowerCivil V8i (SELECTseries 4)WorkSpacesExamplesBentley-Civil-MetricdgnlibSampleDrainageFeatureDefsMetric.dgnlib，PC会打开相应的文件。

文件内打开项目浏览器→Civil标准→特征定义→Conduits，找到相应的管道，右键属性，在 “形状方向”选择管线衔接方式。

6.7 航拍及点云处理

由测绘分院进行处理，点云格式.las或.pod。

6.8 箱涵模型构建

箱涵模型主要在MS内完成，以CAD图纸为底图，结合7.3部分提示，在总装文件时控制平面位置和高程。

6.9 模型组装

各专业模型构建完成后，进行模型总装。

模型总装根据不同的需求进行不同深度的装配，例如，根据5.5中的动画要求，节点部分需要有较为详细的展示；当展示管廊与地下管网时，管廊文件参考深度到管廊框架主体即可。这样的设定主要是为了更快速的达到预期的目的。根据需求做分门别类的组装，并通过参考设定各文件的视图样式。

7、建模细节

7.1 SUE内的特征定义

由于诸多原因，SUE内井的类型及及他附属设施可能与设计人的构想有差异，可以通过自定义的方式创建新的类型，在后续模型操作中可以直接使用，同软件自带的其他井类一样便捷。

首先找到或设计图纸，以某一个雨水口为例，雨水口在SUE中的对比为“CB#12”,打开6.6中的库文件，项目浏览器→Civil标准→特征定义→Drainage Nodes→CB#12，右键属性，弹出属性对话框，可以看出如下对应关系：

Figure 7.1 映射关系

点击文件→元素→元素模板→Storm Sewer Nodes/Conduits Drainage，可以查看相应模版对应的激活单元，激活单元存储位置位于：C:ProgramDataBentleyPowerCivil V8i (SELECTseries 4)WorkSpaceProjectsExamplesBentley-Civil-MetriccellSample Drainage FeatureDefs.cell

意味着如果修改最后面的文件，前端就会反映相应的调整。

打开前述cell，较为快捷的修改方式如下：制作上述三个激活单元以及CB#12文件副本，并进行相应的重命名，参照图集或者CAD图纸绘制井类，重新建立图7.1中的链接，完成雨水口的自定义。

7.2 模版创建及导入

Power InRoads （08.11.07.615）中，完成横断面的绘制。考虑到廊道是将横断面模版沿着中心线放样，有“点成线，线成面，面成体”的结果，绘制横断面时注意，如果现实中是实体，该部分断面应为多边形，如果是面，可以采用线。可以在InRoads中直接绘制横断面，也可以在CAD中按1：1比例绘制好后，以文件参考的形式合并到主文件中。

选中横断面，以放样点为基准点，将断面移动到坐标原点（0，0），此时In Roads种子文件采用2D较为合适。

选中横断面，以坐标原点为基准点进行缩放，比例控制为1mm替代1m。保持横断面选中，菜单栏→Applications→InRoads Group→Modeler→Create Template，弹出“Create Template”对话框，File→Import Template，弹出“Import Template from Graphics”对话框，对话框底部“Minimum Chord Length Of Curves Elements”中填入0.001或者更小的数值，这样可以加密点的数量，降低横断面失真率，其他选项可以默认。导入完成后，对模版进行命名，保存，然后将模版另存为：File→Save As ，模版文件会以itl的文件格式另存。

在Power Civil China SS4版本中（08.11.09.845）中将模版导入，模型制作期间发现，如果要使用Inroads中创建的模板，最好将模版导入到创建廊道的软件模板库中使用。

PC中导入模板：任务栏→廊道模型→创建横断面模版；弹出“创建横断面模版”对话框，→模板库管理器，弹出对话框，右侧导入itl文件，选择InRoads中创建的模版，拖拽到左侧模板库中，保存。

完成导入工作后，在“创建横断面模版”中双击模板，进行横断面的各部分特征定义及名称修改，便于后续使用。

7.3 模型比例、坐标系及拼装

由于道路并非正南或正北，各专业模型构建完成后需要内部的拼装和总装，存在两种拼装方式：按照绝对坐标建模，直接拼装或者按照自定义方式建模，拼装时通过调整坐标和比例等参数完成拼装。

以本工程为例，建议模型构建之初就采用1：1比例构建模型，该方式便于统一管理模型，对于部分不易表述或细节较多部位，采用保存视图的方式。

结合6.1部分，除与道路alg相关部分采用绝对坐标系外，独立模型构建的坐标系采用自定义坐标系，自定义坐标系的使用原则是“高效实用，符合实际需求”，既要满足本模型的构建，又能满足拼装模型的快速接入。独立模型在建模时如果采用绝对坐标，由于该模型可能既存在平面角度又有纵向的倾斜，跟此相关的其他文件拼装时有较高的操作难度，精度及效率大打折扣。

模型拼装阶段，以综合管廊节点为例，内部涉及因素较多（管道、支吊架、支墩、预留预埋、出线、管廊主体等），虽然节点类型多，但内部构成的多处存在一致性，根据需求，将支吊架、支墩、预埋件等单独做model，不同的节点根据工程设计进行拼装，文件参考时一定要勾选“保存相对路径”；由于部分模型采用的是自定义坐标系，在拼装时统一采用绝对坐标系，会出现参考文件“跑偏”的特点，需要进行平面位置及高程的调整，首先，激活锁选项勾选“ACS平面锁”及“ACS捕捉锁”，先调整平面位置，再进行高程的调整。

高程的查询可以在软件中设定，菜单栏→设置→精确绘图→显示→勾选“显示坐标”，设定完成后，注意释放ACS平面锁及ACS捕捉锁，通过绘图工具从原点引出线，光标点会实时显示XYZ坐标。

7.4 建模的化零为整与化整为零

根据自身建模经验及在该项目中的尝试，强烈建议模型细分，将模型分专业按区块做到“化整为零”。软件的很多操作涉及到运算，单一模型涉及的范围越广、因素越多，计算需要耗费的资源越多，随之带来效率降低、资源占用的问题，模型的分拆可以大幅度提高处理效率，尤其对于PC中采用土木单元处理平交路口，SUE板块下调整给排水井的类型等，分拆并不会导致逻辑上的错误，MS平台的文件参考功能可以重新做到“化零为整”。

模型如果不分拆处理还有另外的问题：文件损坏的风险。文件损坏可能导致大量数据无法再利用，分拆模型相当于均摊风险。

7.5 PC中的操作

由于PC中的平面方案可以采用平面线参数化或方案导入的方式，节省较多的时间，但是对于较长的线路，纵断面创建时存在工作量相对较大（手动输入参数较多），并且绘制的方案不能进行位移。

在实际操作中，也存在较为高效的方式：将CAD中的道路纵剖面合并到主文件，也就是平面，并创建成线串，选中元素，ctrl+c实现复制，打开平面方案的纵剖面，右键粘贴，即可以进行位移，通过捕捉等操作，将线串确定在合适的位置上，在“纵面几何”中选择“创建土木规则特征”，即可快速完成纵剖面的方案导入。

MS的部分功能也可以在纵剖面上得到体现，如果希望在纵剖面上加减点，任务→7→8（插入顶点）/9（删除顶点）。

7.6 方案的导入与导出

PC中绘制完成平纵方案后，应及时将方案导出（alg），该举具有重要意义，方案是文件的核心，如同横断面模板的itl文件、地模的DTM一样，只要alg、itl及dtm等文件在，模型文件损坏对工作进程带来的损失能降低很多。

前述文件还有占容小内涵丰富安全稳定的特点，其次，alg文件可以完成多个方案的对比以及拼接，对于长距离的方案可以先分拆导出alg，后续再整合的方式进行管理。

7.7 PC中的精确绘图

Power Civil China中除了MS内置的精确绘图以外，还存在有土木精确绘图，而这两种方式是不能同时使用的，即便关闭土木精确绘图，仍然无法恢复锁轴等功能。

恢复MS精确绘图，首先关闭土木精确绘图，其次点击“开关精确绘图”按钮（实心方框十字叉）两次，在绘图栏随意选取绘图命令进行绘制，尝试是否能够锁轴，如果不能，再点击一次“开关精确绘图”按钮，多尝试几次即可。

7.8 动画

设定路径时，应充分考虑总帧数与播放的关系，当总帧数及每秒帧数确定后，路径应尽可能平滑，镜头转换过度平缓。

在MS中模拟建造过程，主要依靠关键帧，在使用不够娴熟的情况下，每设定一次关键帧，应从头视察一遍相应的效果，及时处理意料之外的状况，另外，关键帧中如果元素较多，容易造成机器卡顿。

7.9 SUE内管道纵剖面查看

SUE内如果希望看到多根管道的纵剖面，需要提前设定：菜单栏→工具→项目浏览器，弹出“项目浏览器设置”对话窗，将“公共设施模型”选项调整为“打开”。

菜单栏→工具→项目→链接→项目浏览器，在弹出窗口中找到“地下公共设施”选项，右键“剖面图选项”，选择相应的管道，进行命名及查看。

SUE的纵剖面可能存在这样的缺点，只能逐根管道调整高程，不能再多根管道的纵剖面内直接调整某根管道的高程。

7.10 模型渲染

渲染可以采用MS或者LumenRT，渲染的前提是模型已经完成碰撞检测，为“准确”的模型。模型体量过大的情况下导入LumenRT容易成为“黑匣子”，因而需要控制拼装模型的体量。

在渲染阶段，如果用CE版本展示V8i版本的模型，需要将V8i版本的材质拷贝到CE版本中，不然会丢材质；在模型导入LunmeRT时，CE版本比V8i版本具有更好的处理能力；LunmeRT可以做路径动画，但不能做关键帧动画，采用图层开关控制的方式会使模型展示阶段略显突兀，建议采用MS内的关键帧动画；当某一物体添加光源后，希望看到灯光显示效果，可以在MS内选择“视图显示样式”—“光滑 建模”，但应注意不要勾选“调整试图亮度”内的“默认光照”，另外MS内的灯光是无法导入到LunmeRT内的，但LunmeRT内可以自己添加光源，当模型内有较多光源时需要注意该问题；LunmeRT用于渲染，有着“傻瓜式”操作，非常便捷，但是MS内置的Luxology渲染更为强大，但操作也更为复杂，本次建模未对Luxology渲染进一步尝试。

考虑到市政道路项目基本为隐蔽工程，在对渲染质量要求不高的情况下，在MicroStation内可以快速渲染模型，将模型赋予材质并控制灯光后，包括视角及剖切位置。

菜单栏→实用工具→图像→保存，调整图像分辨率等设定点击确定即可完成图像保存。

7.11 部分渲染图像展示

Figure 7.2综合管廊出线与给排水管网相互关系

Figure 7.3综合管廊特殊B型出线口K8+207

Figure 7.4投料口A通行平台

Figure 7.5投料口A剖面视图

Figure 7.6管廊标准段面渲染

Figure 7.7管廊标准段面实际建成

8、建模结果

1、完成K1+774~K9+424.4范围内除桥梁外各专业完整的三维模型，并实现了总装。模型采用绝对坐标，模型比例1：1，可以逐类、逐段、逐层浏览，数据准确，信息可靠；

2、模型较为清晰的反映各专业设计方案之间的关系，道路横纵断面准确，地下管线齐全，管廊节点与道路各结构层距离可准确计量；

3、通过管线碰撞，进一步解决了专业会签后疏忽的小部分问题；

4、根据总装模型，预判施工先后顺序，在施工组织与管理中进行了实际应用，起到工程辅助优化的作用；

5、通过模型构建对各专业软件的功能进行表达，基本确定了建模流程，体验了不同的组装架构模型的可操作性与实用性；

6、建模人员水平有所提升，软件应用范围得到扩大；

7、在模型构建过程中，充分感受到协同工作的重要性，无论是建模还是设计，协同是避免“设计盲区”和“错漏碰缺”的重要手段；

8、经渲染后的模型，达到所见即所得的水平，在渲染的基础上完成动画制作，详见附件“渲染成果”及“海榆东线综合管廊正式成果20170717”。

9、创新与展望

9.1 创新点

1、借助海榆东线工程，在完全采用Bentley软件的前提下，完成建模工作，并提供动画素材及部分。Bentley软件应用于市政综合项目BIM建模可行，一站式服务可以提供复杂项目的解决方案，在后续工作中，可以更多的应用到厂站及管网综合项目中；

2、在实际施工的过程中，BIM针对复杂状况较快的提出解决方案，实现BIM与设计的互动，，同时对施工组织及管理起到了辅助作用；

    文章来源：老刘聊BIM

    现代建筑中主体结构设计成弧形的越来越多，安装专业设计的管道为配合建筑主体外形也要设计成弧形，管道三维模型也就要求为弧形。弧形管道无论是现场施工、三维模型创建都是一个技术难题，老刘今天就来探索一下弧形管道的施工工艺及Revit软件中弧形管道的建模方法。

    图1弧形管道现场图片

    目前弧形管道常规的施工工艺有两种：一种是根据弧形管道的曲率对管材进行煨弯，然后组装，安装完毕后，管线整体为圆弧形，老刘称其为“机械煨弯弧形管道”施工法；另一种是沿弧形管廊用直管段加小曲率管道配件进行拼装施工，老刘称其为“小曲率配件弧形管道”施工法。

    1、“机械煨弯弧形管道”施工法

    ●图纸深化：根据原设计图纸进行管线综合深化，尽量将各专业管线弧度统一，同时确定管道标高及分支管位置，进行管线综合布置，确定弧形管道的弯曲半径，这一步骤可视为弧形管道施工的起始点，为后期各道工序的顺利实施奠定基础，决定着整个弧形管道施工的其它技术数据，因此最为重要，故要求必须确保其精确度和与其它管线的空间合理分配，这样既增加观感效果又方便操作，另外，在图纸深化过程中，将管道按照规格型号进行编号，形成流水生产线，可提高施工质量及进度。

    ●管道定位：在土建结构浇筑完成后，对现场尺寸进行复核，并在CAD图纸上对管道进行精确定位，确定支架的具体坐标位置及样式，作为统筹排料的依据。

    ●统筹排料：根据管道精确的定位位置在CAD图纸上进行精确弧段划分，并将各分段管段进行编号记录其管径、长度、弯曲半径等加工所需参数提供给工人进行下料加工。需要特别说明的是，根据现场实际情况，尽可能将同部位的各专业管线综合为同一曲率半径，确保管线安装完成后的美观度。

    ●管道试弯：首先在弯管机限位处安装标尺，进行管道试弯，计算管道实际偏移量m与标尺显示数据n之差，即可得出管道偏移量的标尺数据M，“管道试弯”是为了确定管道偏移量的标尺数据M，此数据应在弯管机使用过程中多次校验并修正，避免因更换模具及设备磨损等出现累计误差，确定弯管机或自制弯管器的限位。

    ●管道弯制、弧度校验：管道初步试弯后，进行弧度检查，校核各顶弯点是否满足尺寸要求，如不满足，重新调整限位，弯制时将设备中心线与管道中心线对齐，调整限位至相应的标尺数据M，启动设备倒顺开关向前，在管道即将滑出模具前停止，然后将开关调至相反方向，来回2-3遍，即可进行弧度校验。相同弯曲半径或相同规格的管道尽量成批弯制，避免反复调整限位或更换模具，管道弯制完成后必须进行校验，若出现误差须调整限位进行二次弯制，并更新实际偏移量的标尺数据M。

    ●现场组装

    弧形管道现场组装与传统直管段组装类似，不在赘述。

    2、煨弯弧形管道的BIM模型创建

    熟悉Revit@MEP软件的BIMer一定知道软件是无法直接采用系统族来创建“煨弯弧形管道”的模型的，这个主要是因为软件的底层架构问题，不是本文阐述的重点。要创建“煨弯弧形管道”的三维模型，我们只有通过变通的方法，下面逐个介绍。

    方法一：采用“软管替代弧形管道”法

    众所周知，软管几乎是可以随便弯曲的，采用软管替代刚性煨弯弧形管，可以做到与建筑主体弧度完全一致的弧形管道模型，建模过程中主要注意以下几个问题：

    1）软管是无法自动设置三通、四通等管道配件的，当管道有支路管线时，必须一段一段的创建弧形管道，并插入所需要的三通、四通等管道配件，以便支管模型的创建；

    2）软管无法添加阀门等水管附件，遇到阀门位置时，软管也要正常的一小段直管段替代，便于后面管路阀门的添加。

    以某工程一层空调水系统（图2所示）为例，采用软管代替刚性煨弯弧形管道的三维模型如图3所示。

    图2某项目一层空调水局部平面布置图

    图3某工程一层空调水系统局部三维模型

    方法二：“自适应族替代弧形管道”法

    看了方法一，肯定有熟悉Revit软件的BIMer一定会想到用自适应族来做弧形管道。笔者不可否认，采用自适应参数化族来替代弧形管道，建筑的模型外观也很符合要求，但存在以下几个问题：

    1）自适应族来代替弧形管道，同样存在方法一中所存在的所有问题。

    2）自适应的族无法添加管道连接件，不同管段只能是假连接，一个系统模型上可以做到看似一个整体，而本质上是分裂的，整个管路无法形成一个系统。

    方法三：“常规弧形管道族替代弧形管道”法

    了解了方法二，很多BIMer也许会联想到用常规模型族可以解决管道连接件的问题。常规模型是可以添加管道连接件，老刘也做了一个这样的参数化的族，主要步骤如下：

    →新建族文件，选择“公制常规模型”族样板。

    →切换至前立面视图，绘制一条参照平面，添加尺寸标注，并添加参数H。

    图4参照平面

    →设置工作平面,选择“拾取一个平面”，拾取绘制好的参照平面，弹出“转到视图”对话框，选择楼层平面：参照标高视图。

    图5拾取工作平面

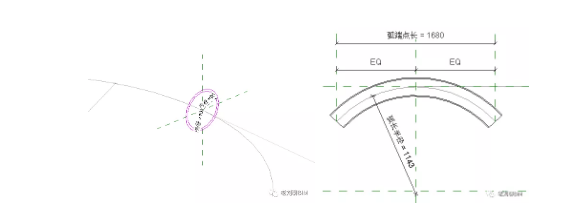

    →创建模型线，选择“起点终点半径弧”的绘制方式，绘制一段弧线，然后选择“直线”的绘制方式，捕捉弧的中点，绘制一条切线。选择两条模型线，在属性栏中取消勾选可见性。

    图6创建模型线

    →绘制三条参照平面，并且与模型线锁定。注：弧线的端点与模型线锁定。

    图7锁定端点

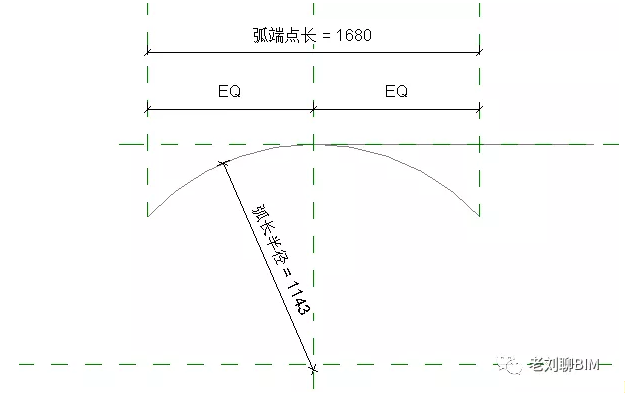

    →添加尺寸标注及参数。

    图8添加标准及参数

    →创建放样，并添加管径参数、弧长参数及曲率半径参数。

    图9放样

    →根据族的需求，更改族的插入点及变化方向。

    族的插入点：选择垂直或平行原参照平面的两条参照平面。

    图10锁定族插入点

    变化方向：删除“EQ”约束，根据需求锁定对应是参照平面即可。

    图11锁定参照平面

    实际模型创建时，需要一段一段去计算、调整弧形的长度，工作相当繁琐，老刘认为此方法不可取，试验也以失败告终。

    方法四：采用“Dynamo识别弧形线转化”法

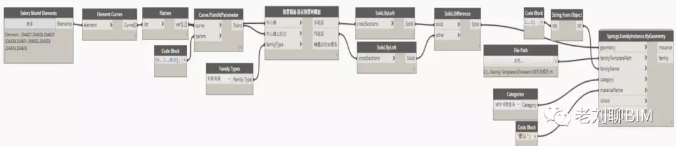

    采用Dynamo进行可视化编程，拾取CAD底图中的管道中心线（弧形），并将每段弧线转化成公制常规模型，程序如图12所示。

    图12Dynamo拾取线转常规模型程序

    然后将公制常规模型两端添加管段连接件，逐段连接，形成管路系统。Dynamo转化后的每段弧形管道公制常规模型族如图13所示。

    图13弧形管段公制常规模型

    最后将每段弧形管道相连接，形成完整的弧形管路系统。

    因为老刘水平问题，目前只想到并尝试了上述四种方法来创建煨弯弧形管道的三维模型，而且认为只有方法一及方法四是比较方便及靠谱的，读者们若有更好的方法，恳请与老刘分享，万分感谢！

    3“小曲率弯头弧形管道”建模法

    这种弧形管道的施工与传统的直管段施工没有太大的差别，唯一的难点是在进行深化设计时如何尽量统一各专业管线的曲率半径，水系统管道主要是小曲率管道配件选择的问题，而风系统、电气桥架等的小曲率配件的制作要根据水系统弯头配件的曲率半径来加工制作，同样不在赘述。

给排水工程施工方法

1、施工准备

（1）给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

（2）给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：

1）现场地形、地貌、建筑物、各种管线和其他设施的情况；

2）工程地质和水文地质资料；

3）气象资料；

4）工程用地、交通运输及排水条件；

5）施工供水、供电条件；

6）工程材料、施工机械供应条件；

7）在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；     8）结合工程特点和现场条件的其他情况和资料。

（3）给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，尚应分别编制施工设计。

（4）施工测量应符合下列规定：

 1）施工前，建设单位应组织有关单位向施工单位进行现场交桩；

 2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个；

3）临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经校核；

4）已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。      （5）施工测量的允许偏差，应符合表5的规定。

注：1、L为水准测量闭合呼线的长度（km）； 2、n为水准或导线测量的测站数。

2、沟槽开挖与回填　　施工排水——：

（1）施工排水应编制施工设计，并应包括以下主要内容：

 1）排水量的计算；

 2）排水方法的选定；

 3）排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；

4）排水井的构造，井点系统的组合与构造，排放管渠的构造、断面和坡度；

5）电渗排水所采用设施及电极。

（2）施工排水系统排出的水，应输送至抽水影响半径范围以外，不影响交通，且不得破坏道路、农田、河岸及其他构筑物。

（3）在施工排水过程中不得间断排水，并应对排水每经常检查和维护。当管道未具备抗浮条件时，严禁停止排水。

（4）施工排水终止抽水后，排水井及拔除井点管所留的孔洞，应立即用砂、石等材料填实；地下水静水位以上部分，可采用粘土填实。

（5）冬期施工时，排水系统的管路应采取防冻措施；停止抽水后应立即将泵体及进出水管内的存水放空。

（6）采取明沟排水施工时，排水井宜布置在沟柄范围以外，其间距不宜大于150m。

（7）在开挖地下水位以下的土方前，应先修建排水井。     　　

（8）排水井的井壁宜加支护；当土层稳定、井深不大于1.2m时，可不加支护。

（9）当排水处于细砂、粉砂或轻亚粘土等土层时，应采取过滤或封闭措施。封底后的井底高程应低于沟槽槽底，且不宜小于1.2m。   （10）配合沟槽的开挖，排水沟应及时开挖及降低深度。排水沟的深度不宜小于0.3m。

（11）沟槽开挖至设计高程后宜采用盲沟排水。当盲沟排水不能满足排水量要求时，宜在排水沟内埋设管径为150~200mm的排水管。排水管接口处应留缝。排水管两侧和上部彩卵石或碎石回填。     　　

（12）排水管、盲沟及排水井的结构布置及排水情况，应作施工记录。

（13）井点降水应使地下水水位降至沟槽底面以下，并距沟槽底面不应小于0.5cm。

（14）井点孔的直径应为井点管外径加2倍管外滤层厚度。滤层厚度宜为10~15cm。井点孔应垂直，其浓度应大于井点管所需深度，超深部分应采用滤料回填。      　　

（15）井点管的安装应居中，并保持垂直。填滤料时，应对井点管口临时封堵。滤料应沿井点管四周均匀灌入；灌填高度应高出地下水静水水位。

（16）井点管安装后，可进行单井或分组试抽水。根据试抽水的结果，可对井点设计进行调整。      　　

（17）轻型井点的集水总管底面及水泵基座的高程宜尽量降低。滤管的顶部高程，宜为井管处设计动水位以下不小于0.5m。     　　

（18）井壁管长度的允许偏差应为±100mm；井点管安装高程的允许偏差为±100mm。 沟槽开挖——：      　　

（1）管道沟槽底部的开挖宽度，宜按下式计算：　　

B=D1+2（b1+b2+b3）　式中B——管道沟槽底部的开挖宽度（mm）；     　　

D1——管道结构的外缘宽度（mm）；     　　

b1——管道一侧的工作面宽度（mm），可按表1采用；     　　

b2——管道一侧的支撑厚度，可取150~200mm；      　　

b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。

　注：1 槽底需设排水沟时，工作面宽度b1应适当增加；   2 管道有现场施工的外防水层时，每侧工作面宽度宜800mm。 　　（2）当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟槽边坡最陡坡度应符合表2的规定。


注：1 当有成熟施工经验时，可不受本表限制；     2 在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。　　

（3）当沟槽挖深较大时，应合理确定分声能开挖的深度，并应符合下列规定：  　　

  A、人工开挖沟槽的槽深度超过3m时应分层开挖，每层的深度不宜超过2m；　　

  B、人工开挖多层沟槽的层间留台宽度；放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m；  　　

  C、采用机械挖槽时，沟槽分层的深度应按机械性能确定。 　　

（4）沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：     　　

  A、不得影响建筑物、各种管线和其他设施的安全；     　　

  B、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其下常使用；      　　

  C、人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。   　　

（5）采用坡度板控制槽底高程和坡度时，应符合下列规定：     　　

  A、坡度板应选用有一定刚度且不易变形的材料制作，其设置应牢固；

  B、平面上呈直线的管道，坡度板设置的间距不宜大于20m，呈曲线管道的坡度间距应加密，井室位置、折点和变坡点处，应增设坡度板；      　　

  C、坡度板距槽底的高度不宜大于3m。  　　

（6）当开挖沟槽发现已建功立业的地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理。

（7）沟槽子的开挖质量应符合下列规定：     　　

  A、不扰动天然地基或地基处理符合设计要求；     　　

  B、槽壁平整，边坡坡度符合施工设计的规定；      　　

  C、沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；

  D、槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方应±20mm-200mm。 　　

  3、沟槽支撑  　　

（1）沟槽支撑应根据沟槽的土质、地下水位、列槽断面、荷载条件等因素进行设计。支撑的材料可选用钢材、木材或钢材木材混合使用。 　　

（2）撑板支撑采用木材时，其构件规格宜符合下列规定：     　　

  A、撑板厚度不宜小于50mm，长充不宜大于4m；      　　

  B、横梁或纵梁宜为方木，其断面不宜小于150mm×150mm；     　　

  C、横撑宜为圆木，其梢径不宜小于100mm。  　　

（3）撑板支撑的横梁、纵梁和横撑的布置应符合下列规定：     　　

  A、每根横越梁或纵梁不得少于2根横撑；    　　

  B、横撑的水平间距宜为1.5~2.0m；     　　

  C、横撑的垂直间距不宜大于1.5m。 　　

（4）撑板支撑应随挖土的加深及时安装。　　

 (5）在软土或其他不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽浓度不得超过1.0m；以后开挖与支撑交替进行，每次交替的深度宜为0.4~0.8m。

（6）撑板的安装应与沟槽子槽子壁紧贴，当有空隙时，应填实。横排撑板应水平，立排撑板应顺直，密排撑板的对接应严密。 　　

（7）横梁、纵梁和横越撑的安装，应符合下列规定：      　　

  A、横梁应水平，纵梁应垂直，且必须与撑板密贴，联接牢固；     　　

  B、横撑应水平并与横越梁或纵梁垂直，且应支紧，联接牢固。 　　

（8）采用横排撑板支撑，当遇有地下钢管道或铸铁管道横穿沟槽时，管道下面的撑板上缘应紧贴管道安装；管道上面的撑板下缘距管道顶面不宜小于100mm。

（9）采用钢板桩支撑，应符合下列规定：      　　

  A、钢板桩支撑可彩槽钢、工字钢或定型钢板桩；   　　

  4、管道交叉处理  　　

（1）给水排水管道施工时若与其他管道交叉，应按设计规定进行处理；当设计无规定时，应按本节规定处理并通知有关单位。 　　

（2）混凝土或钢筋混凝土预制圆形管道与其上方钢管道貌岸然或铸铁管道交叉且同时施工，当钢管道或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。砖墩的砌筑应符合下列规定：

1—铸铁管道或钢管道；2—混凝土圆形管道；3—砖砌墩　　

1）、应采用粘土砖和水泥砂浆，砖的强度等级不应低于MU7.5； 砂浆不应低于M7.5；

2）、砖墩基础的压力不应超过地基的允许承载力；      　　

3）、砖墩高度在2m以内时，砖墩宽度宜为240mm；砖墩高度每增加1m，宽度宜增加125mm；砖墩长度不应小于钢管道或铸铁管道的外径加300mm；砖墩顶部应砌筑管座，其支承角不应小于90°；     　　

4）、当覆土高度不大于2m时，砖墩间距家为2~3m；     　　

5）对铸铁管道，每一管节不应少于2个砖墩。  　　

（3）混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其上方管道底部的净空在70mm及以上时，可在侧墙上当顶板至其上方管道义部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于90°。

(4）圆形或矩形排水管道与其下方的钢管道或铸铁管道交叉且同时施工时，对下方的管道宜加设套管或管廊，并应符合下列是规定： 1）、套管的内径或管廊的净宽，不应小于管道结构的外缘宽度加300mm；

2）、套管或管廊的长度不宜小于上方排水管道基础宽度加管道交叉高差的3倍，且不宜小基础宽度加1m；  　　

 3）、套管可采用钢管、铸铁管或钢筋混凝土管；管廊可采用砖砌或其他材料砌筑的混合结构；  　　

 4）、套管或管廊两端与管道之间的孔隙应封堵严密。  　　

（5）当排水管道与其上方的电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。其沿管道方向的长度不应小于管块基础宽度加300mm，并应符合下列规定：　　

1）、排水生产管理民电缆管块同时施工时，可在回填材料上铺一层中砂，其厚度不宜小于100mm。（见下图）

2）、当电缆管块已建时，应符合下列规定：  　　

A、当采用混凝土回填时，混凝土应回填表到电缆管块基础底部，其间不得有空隙。

B、当采用砌砖回填时，砖砌体的项面宜在电缆管块基础底面以下不小于200mm，再用低强度等级的混凝土填至电缆管块基础底部，其间不得有空隙。　

5、沟槽回填  　　

（1）给水排水管道施工完毕并经检验合格后，沟槽应及时回填。回填前，应符合下列规定：     　　

1）、预制管铺设管道的现场浇筑混凝土基础强度，接口抹带或预制构件现场装配的接缝水泥沙浆强度不应小于5N/mm2；     　　

2）、现场浇筑混凝土管渠的强度应达到设计规定；      　　

3）、混合结构的矩形管渠或拱形管渠其砖石砌体水泥砂浆强度应达到设计规定；当管渠顶板为预制盖板时，并应装好盖板；     　

4）、现场浇筑或预制构件现场装配的钢筋混凝土拱形管渠或其他拱形管渠应采取措施，防止回填时发生位移或损伤。 　　

（2）压力管道沟槽回填前应符合下列规定：      　　

1）、水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填其余部分；     　　

2）、管径大于900mm的钢管道，应控制管顶的竖变形。　　

（3）无压管道的沟槽应在闭水试验合格后及时回填。  　　

（4）沟槽的回填材料，除设计文件另有规定外，应符合下列规定：    　

 1）、回填土时，应符合下列规定：　　

 A、槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，应采用细粒土回填；     　　

 B、冬期回填时管顶以上50cm范围以外可均匀掺入冻土、其数量不行超过填土总体积的15%，且冻块尺寸不得超过100mm。     　　

2）采用石灰土、砂、砂砾等材料回填时，其质量要求应按设计规定执行。  　　

（5）回填土的含水量，宜按土类和采用的压实工具控制在最佳含水量附近。  　　

（6）回填土的第层虚铺厚度，应按采用的压实工具和要求的压实度确定。对一般压实工具，铺土厚度可按下表中的数值选用。

（7）回填土每层的震颤实遍数，应按要求的震颤实度、压实工具、虚铺厚度和含水量，经现场试验确定。

在国务院印发的《关于加强城市基础设施建设的意见》中，要求加强通信等地下管网建设和改造。《意见》明确了当前加快城市基础设施升级改造的重点任务。其中，地下管网问题凸显，城市内涝频繁不断加重，因此必须加快地下管线建设。下面就来看看市政给水排水管道的类型与选择要点吧，还有市政给水排水管应用趋势分析~

当前加快城市基础设施升级改造6大重点任务：

一是加强城市供水、污水、雨水、燃气、供热、通信等各类地下管网建设和改造，开展城市地下综合管廊试点。

二是加强城市排水防涝防洪设施建设，解决城市积水内涝问题。

三是加强城市污水和生活垃圾处理设施建设。

四是加强城市道路交通基础设施建设。

五是加强城市电网建设。

六是加强生态园林建设。

市政给水排水管道的类型市政给水排水管道的类型主要有塑料管道、金属管道及钢筋混凝土管道。1.塑料管道

塑料管道塑料管道主要有PVC—U管、PE管、FRPP管、RPM管。 塑料管道的设计使用年限不应小于50a。

市政排水塑料管道应按照无压重力流设计，按照柔性管道设计理论进行结构计算，且应埋在冰冻线以下。

PVC—U管为硬聚氯乙烯管道，管壁结构有双壁波纹管、加筋管、平壁管和钢塑复合缠绕管。

钢塑复合缠绕管通常采用内套管粘接方式连接。双壁波纹管、加筋管和平壁管通常用承插连接且用橡胶圈密封。对于平壁管，管径小于200 mm时，多采用粘接方式连接。

当PVC—U管用作排水管道时，管道中硫化氢气体的浓度比混凝土排水管道中硫化氢气体的浓度高出较多 ，PVC管对臭气的密封性能好。

PVC—U用作排水管时，其生产能耗仅仅占同管径排水铸铁管的20％，成本低，耐老化，保温效果好且寿命长，所以在市政排水中应用较多。PVC—U管的材质较脆，不耐外压，所以压力要求较高时，采用加筋管或者钢塑复合缠绕管，抗压性能好。基于PVC—U管的各种优点，在市政排水、雨水管道中应用较多，且施工安装方便。

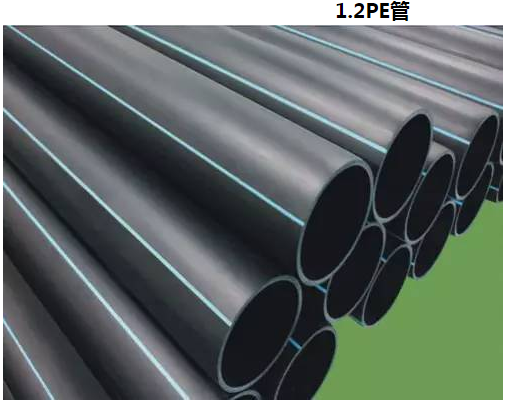

PE管是聚乙烯管道，主要包括双壁波纹管、缠绕结构壁管、钢塑复合缠绕管、钢带增强螺旋波纹管。

双壁波纹管一般用承插式连接或双承口连接，用橡胶圈密封。缠绕结构壁管除可以用双壁波纹管的连接方式外，还经常用熔接的方式，也可以用卡箍、哈夫和法兰连接的方式。钢塑复合缠绕管和钢带增强螺旋波纹管通常用焊接或熔接方式连接。

PE管分为低密度、中密度和高密度聚乙烯管，在市政给排水领域中应用较多的是高密度聚乙烯管(HDPE)，管材有较强的抗冲击性，耐热耐磨及耐酸碱腐蚀性，渗透性最小。耐快速开裂性明显优于PVC—U，且隔热性能好，所以在市政供水、排水及雨水中应用较多。尤其是在市政给水中应用时，有耐高压、水头损失小、漏损少的优点。

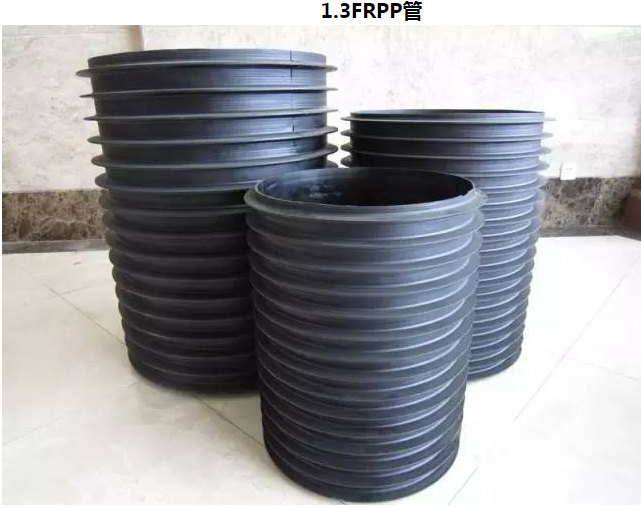

FRPP管是增强聚丙烯管，通常承插连接且用橡胶圈密封，主要用于市政排水管道，其最大管径达到1500 mm。

管道应敷设在原状土地基或经开槽处理后回填密实的地基上，沟槽槽底净宽度可按管径大小，土质条件、埋设深度施工工艺等确定。开挖沟槽时，应严格控制基底高程，不得扰动基面。

RPM管是玻璃纤维增强塑料夹砂管，连接方式一般为承插式连接或双承口连接，用橡胶圈密封。

夹砂管一般用于要求较高的大口径排水管，常见的是玻璃钢夹砂管，优点为抗腐蚀性能强且物理机械性能好，抗热性能好，所以在输送工业废水时使用较多。其缺点是在低温下容易变脆且强度下降，所以在较为寒冷的地区要做好保温措施。

塑料管用弹性橡胶圈密封操作时，管道直径不大于400 mm时，可以采用人工直接插入，当管道直径大于400 mm时，应采用专用工具将管道接口用橡胶圈密封。对于大于800 mm的塑料管，采用焊接连接应内外双面焊接。

2.金属管道

金属管道在市政给水排水中主要有给水球墨铸铁管、排水铸铁管和钢管三种类型。

埋地金属管道由于受到土壤中酸、碱、盐，以及地下水的作用，容易发生化学腐蚀；在地下电位差的作用下，也将受到电化学腐蚀。这些管的寿命通常为25 a。一般情况下，水中含氧越多，腐蚀越严重；pH值越低，腐蚀越快；含盐量越高，腐蚀越快，腐蚀是氧化反应和电解反应的结果。金属管道铺设结束后，进行回填时注意施工规范，要严格按照项目设计方案，选取最为合适的填压机器进行土壤回填。沟槽在回填之前，要将水分排干，将原料中的一些杂质部分进行清除，不可以用液化状的细砂、粉砂做回填料。回填土壤应该进行分层处理，等到第一层回填的土壤紧实程度已经满足工程要求，方可进行第二层，填土应该在管道的两侧同时进行，填土的密实度要符合规范的要求。在施工的过程中不可以采用水夯法或带水回填，以免产生积水，导致事故发生。

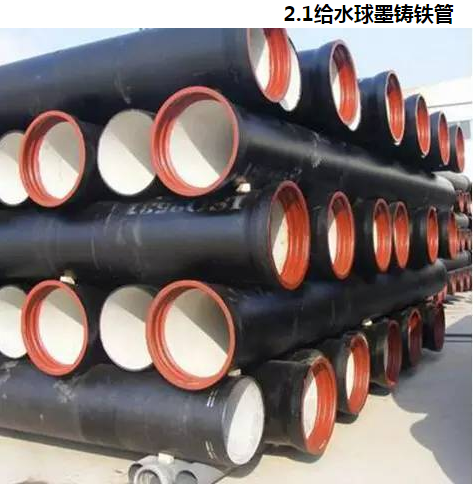

给水球墨铸铁管具有轻度高、壁薄、耐压、耐冲击、耐腐蚀、耐抗震等性能。

管道接口采用柔性接口，而且还有一定的延伸率及偏转角，具备生铁管和钢管材质的优点，避免了铁和钢的缺点。

给水球墨铸铁管涂层根据使用时的内、外部条件选择合适的涂层。现有内涂层为环氧树脂、聚氨酯内外涂层、PE膜涂层等球墨铸铁管新产品。凡承插连接的球墨铸铁管线，必须经计算设支墩，T型接口管道在垂直或水平方向转弯处应设支墩，应根据管径、转角、工作压力等因素经计算确定支墩尺寸。球墨铸铁管的外防腐蚀涂层应根据土质情况来选择镀锌和环氧沥青涂层或更高要求的涂层。

排水铸铁管现在基本已经被PVC—U替代，排水铸铁管使用时间较长时，水管内壁附着的微生物比同直径的PVC管内壁附着的微生物多得多，影响通水能力，所以应用相对较少。

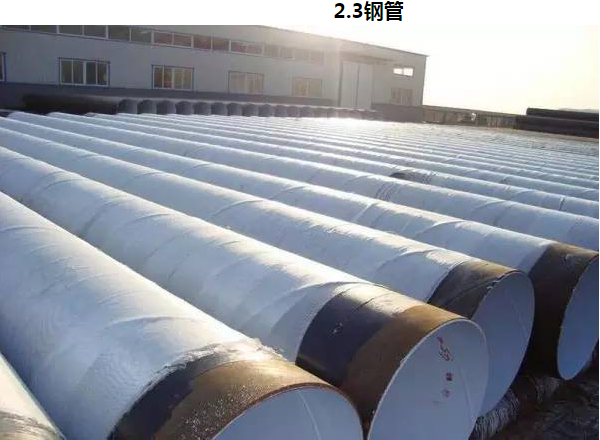

钢管主要指焊接钢管，钢管的耐压能力好，用于市政供水时，内壁防腐通常采用水泥砂浆、外壁防腐采用环氧煤沥青涂料防腐，且采用适当的防止电化学腐蚀的措施。钢管用于排水时，主要用于污水厂构筑物的进出管，需要做好内外防腐。

3. 混凝土和钢筋混凝土管

混凝土和钢筋混凝土管具有抗压强度高、耐久性好、使用寿命长、易于制造、生产成本低、价格便宜等独特优点，在我国城镇建设、工矿企业建设、农田水利建设中大量用于铺设排水管道，取得了较好的经济效益和社会效益。

混凝土管水流速度相对较慢，阻力较大，抗腐蚀能力相对较弱。

较小管径条件下，塑料管应用相对较多。通过经济对比，较小管径条件下使用塑料管较为合理；在较大管径条件下，混凝土管较合理。

随着城市化的不断进展，大口径的雨水管、排水管需求不断增加，混凝土管生产成本低、耐久性好且抗压强度高的特点适应市场发展的需要，所以未来大口径排水管道以混凝土管为主要管材。为了克服阻力大抗腐蚀能力较弱的缺点，PVC内衬宜广泛应用在大口径的混凝土管中。

市政给水排水管应用趋势分析

未来市政给水排水管应用趋势将呈现以下几个特点：

1高耐久性方向发展趋势

我国使用的市政给水排水管时间不长，在其设计寿命的验证方面

尚缺少数据，但在耐腐蚀方面，塑料管优于金属管道，所以塑料管在市政给水排水管道中应用比金属管多。

2柔性接口型式更加广泛应用。

市政给水排水管道未来发展趋势是使用柔性结合的承接口式给水

排水管，管道安装方便，漏水概率较小。

3大口径、多品种化发展趋势。

超大口径的排水管用钢筋混凝土的可能性较大，夹砂管也有较大

可能，但在冬季温度较低的地区受到限制。“十二五规划”已经明确表明将工业废料等用于混凝土中，所以可以在大管径的钢筋混凝土中使用。

• 规范/图集名称：《17CJ62-2 塑料防护排（蓄）水板建筑构造（二）》
• 实施日期：2017年6月1日
• 被替标准号：新编规范

内容简介

17CJ62-2《塑料防护排（蓄）水板建筑构造（二）——法莱宝排（蓄）水板系统》是以杭州法莱科技有限公司的法莱宝排（蓄）水板及其集成系统在建筑地下室顼板、外侧墙及屋面的排水和渗水收集、地下室内侧墙和底板的防潮和防结露、地下室底板隔水中的应用技术为依据编制的国家建筑标准设计参考图。 图集包括：说明、FLY沟渠式蓄排水防护收集系统示意图和平面布置、FLY网格型雨水回收系统示意图和平面布置、FLY管廊蓄排水防护系统示意图和构造、FLY拱桥型防潮排水系统示意图和构造、地下建筑排（蓄）水构造做法选用表、管廊防护排水构造做法选用表、地下建筑防潮、排水构造做法选用表、屋面防护排（蓄）水构造做法选用表、地下建筑排（蓄）水构造、地下建筑顶板排（蓄）水措施、种植平屋面女儿墙泛水、管道穿屋面、出入口、排（蓄）水板铺设构造、暗挖隧道、护坡工程排水构造、渗透路面排水措施、地下室建筑隔水示意。 图集适用于新建、改建和扩建各类建筑的建筑地下室顶板、外侧墙及屋面的排水和渗水收集、地下室内侧墙和底板的防潮和防结露、地下室底板隔水；适用于地下管廊、道路绿化带、渗透路面、地铁、隧道、公路等工程的排水。

规范目录

目录
说明
FLY沟渠式蓄排水防护收集系统示意图
FLY沟渠式蓄排水防护收集系统平面布置
FLY网格型雨水回收系统示意图
FLY网格型雨水回收系统平面布置
FLY管廊蓄排水防护系统示意图
FLY管廊蓄排水防护系统构造
FLY拱桥型防潮排水系统示意图
FLY拱桥型防潮排水系统构造
地下建筑排（蓄）水构造做法选用表
管廊防护排水构造做法选用表
地下建筑防潮、排水构造做法选用表
屋面防护排（蓄）水构造做法选用表
地下建筑排（蓄）水构造
地下建筑顶板排（蓄）水措施
种植平屋面女儿墙泛水、管道穿屋面、出入口
排（蓄）水板铺设构造
暗挖隧道、护坡工程排水构造
渗透路面排水措施
地下建筑隔水示意

一、火灾自动报警系统

消防工程预算知识大全“安装造价培训”

（1）探测器安装

探测器安装分点型探测器安装和线型探测器安装。

1）点型探测器按线制的不同分为多线制、总线制，计算时不分规格、型号、安装方式和安装位置均以“只”为计量单位。探测器安装已包括了探头和底座的安装及本体调试。红外线探测器以“对”为计量单位，在计算时一对为两只。定额中包括了探头支架安装和探测器的调整、对中。

2）线型探测器其安装方式为环绕、正弦及直线综合考虑，不分线制及其保护形式，以“m”为计量单位。定额中未包括探测器连接的一只模块和终端，其工程量应按相应定额另行计算。

（2）按钮安装

按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮，以“只”为计量单位，其安装方式按照在轻质墙体和硬质墙体上两种方式综合考虑，执行时不得因安装方式不同而调整。

（3）模块（接口）安装

1）控制模块（接口）是指仅能起控制作用的模块（接口），即中继器。依据其给出控制信号的数量，分为单输出和多输出两种形式。执行时不分安装方式，按照输出数量以“只”为计量单位。

2）报警模块（接口）不起控制作用，只能监视，使用时不分安装方式，均以“只”为计量单位。

（4）报警控制器安装

报警控制器按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指报警控制器所带报警器件（探测器、报警按钮等）的数量。 总线制“点”的意义：指报警控制器所带报警器件（探测器、报警按钮模块等）的数量。 但是，如果一个模块带数个探测器，则只能计为一点。

（5）联动控制器安装

联动控制器按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指联动控制器所带联动设备的状态控制和状态显示的数量。 总线制“点”的意义：指联动控制器所带具有控制模块（接口）的数量。

（6）报警联动一体机

按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指报警联动一体机所带报警器件与联动设备的状态控制和状态显示的数量。

总线制“点”的意义：指报警联动一体机所带具有地址编码的报警器件与控制模块（接口）的数量。

（7）重复显示器、报警装置、远程控制器安装

重复显示器不分规格、型号、安装方式，按总线制与多线制划分，以“台”为计量单位。 报警装置分为声光报警和警铃两种形式，均以“台”为计量单位。 远程控制器按其控制回路数以“台”为计量单位。

（8）火灾事故广播安装

火灾事故广播安装是按系统内各组成分：功放、录音机、控制柜、扬声器、音箱、分配器等划分定额项目，除扬声器以“只”为计量单位外均以“台”为计量单位。

火灾事故广播中的功放机、录音机的安装按柜内安装及台上两种方式综合考虑；消防广播控制柜是指消防广播设备的成品机柜，不分规格、型号；火灾事故广播中的扬声器不分型号、规格按吸顶式和壁挂式分别套用相应的定额；分配器是指单独安装的消防广播用分配器（或操作盘）。以“台”为计量单位。

（9）消防通讯、报警备用电源安装

消防通讯系统中的电话交换机，按“门”数不同以“台”为计量单位；通讯分机、插孔是指消防专用电话分机与电话插孔。不分安装方式，通讯以“部”，插孔以“个”为计量单位。

报警备用电源已综合考虑了其规格、型号的区别，以“台”为计量单位。 火灾自动报警系统安装定额中均以包括了校线、接线和本体调试。 火灾自动报警系统安装定额中箱、机是以成套装置编制的，柜式、琴台式安装执行落地式安装相应项目。

火灾自动报警系统安装定额中不包括的工作内容

（1）设备支架、底座、基础的制作与安装。

（2）构件加工、制作。

（3）电机检查、接线及调试。

（4）事故照明及疏散指示控制装置安装。

（5）CRT彩色显示装置安装。 以上工作内容应应套相应定额，另外计算工程量。

消防工程预算知识大全“安装造价培训”

二、水灭火系统

水灭火系统分为两种：

1、人工喷水灭火系统，主要由管网和消火栓组成。

2、自动喷水灭火系统，主要由管网、报警装置、水流指示器、喷淋头、消防水泵等组成。

1、水喷淋管道安装

（1）工程量计算

按设计图管道中心线长度，以“m”计算，不扣除阀门、管件及各种相关组合体所占长度，用第七篇《消防工程》定额。

（2）管道材质以镀锌钢管为主，DN100以下用螺纹连接，DN100以上用法兰连接。

DN100以下螺纹连接管道，其管件为主要材料，每10m长度管道消耗管件数量定额以含（按消耗量表），套定额时按市场价计算其价值。

DN100以上法兰连接管道安装，其法兰、管件、弯头等均以成品为准，不考虑施工现场加工制作，所以法兰、螺栓、管件等为主要材料，其数量按设计图纸数量计算其规格、型号和数量，仍按市场价计算价值。如果管件要在施工现场加工，则按第六篇定额《工业管道工程》相应子目计算。法兰套第六章《工业管道工程》。

主材含量应按定额含量计算，管件含量见小表：

（3）管道安装工作

与第八篇《给排水、采暖、燃气工程》一般生活用给水管道安装有所不同的是不带钩卡，不安装支架。相同的工作有切管、套丝、安装管件、调直，DN100以上包括破口、焊接、法兰连接，管网还包括水压试验。

（4）用镀锌无缝钢管安装时仍使用镀锌钢管安装定额子目。因镀锌钢管用公称直径，而无缝钢管用外径表示，为了便于使用定额，可按下表对应使用。

（5）设备及管道支架制作安装

用安装定额第七篇相应子目，不用第八篇子目。第七篇子目包括支架、吊架、弹簧吊架、防晃支架等，不应另立项计算，以“100kg”计量。

该管道支架定额，不包括除锈、刷底漆或防锈漆、面漆（或防火漆），应按设计图纸要求计算，均以管道展开表面积计算工程量，F=πDL；管道明装部分一般刷底漆1遍，其他漆2遍；埋地或暗装部分管道刷沥青漆2遍。定额用第11篇相应子目。

（6）管道穿墙、穿楼板管道套管制作与安装

按“个”计算，用第6篇《工业管道工程》第9章——（套管制作与安装）相应子目。

（7）管道在管道间、管廊内安装

因增加工作难度，所以定额人工消耗量乘以1.3。

（8）主体工程用钢模板现浇混凝土 因管道安装增加工作难度，所以内外全浇混凝土时定额人工消耗量乘以系数1.05，内浇外砌时定额人工消耗量乘以系数1.03。

2、水灭火系统管网水冲洗工程量计算

（1）水灭火系统管网水冲洗工程量 按管径分档，以“m”计量。

（2）管网水冲洗

工作包括准备工具和材料、制作与堵盲板、装排水临时管线、通水冲洗、检查冲洗情况、清理现场等工作，不得另立项计算。

（3）管网冲洗

以水冲洗为准，若采用水压气动法冲洗，可按施工方案要求，另按实计算。

（4）水灭火管网冲洗

只能用第七篇定额，不用第六篇第六章“管道压力试验、吹扫与清洗”中“水冲洗”子目，也不能用第八篇第一章“管道消毒、冲洗”子目，因为它们所包括的安装工作内容和要求有差异，故不能串用。

3、消防水灭火管网中阀门、法兰安装工程量计算

（1）阀门和法兰安装以个“个”和“副”计量

使用第6篇第3章、4章相应子目，不能使用第8篇第1章法兰安装子目和第2章阀门安装子目。

消防中阀门：螺纹阀门 螺纹法兰阀门 法兰阀门 带短管甲乙的法兰阀门 都套“工业管道中”阀门。

（2）法兰阀门和法兰是主要材料 法兰阀门和法兰是主要材料

法兰阀门和法兰用螺栓、螺母均系主要材料，其数量按下式计算： 螺栓套数或质量（kg）=“法兰螺栓质量表”用量*（1+3%） 《法兰螺栓质量表》见第6篇定额附录或五金手册。

4、水灭火系统组合件——湿式报警装置安装工程量计

（1）湿式报警装置（ZSS型）安装；按公称直径分档，以“组”计量；

（2）湿式报警装置的组成；该装置属成套供应产品；其他如：干湿两用报警装置（ZSL型）、电动雨淋报；

（3）报警装置是成套供应产品，现场不能加工，除法；

5、水灭火系统组合件——喷淋头的安装工程量计算

（1）喷淋头安装

不分型号、规格和类型，只按有吊顶与无吊顶分档，以“个”计量。

（2）喷淋头分类及构造

喷淋头由喷头架、溅水盘、喷水口和堵水支撑等组成。常见有易熔合金片支撑型与玻璃球支撑型。

不同类型和规格的喷头，其价格也不相同，注意计价。

6、水灭火系统组合件——水流指示器安装工程量计算

（1）水流指示器安装

按公称直径分档，并按与管道连接的方式（螺纹连接、法兰连接）分档，以“个”计量。

（2）水流指示器等的接线及校线计算

水灭火管网系统中的各种仪表安装、带电讯号的阀门、水流指示器、压力开关、驱动装置、泄露报警开关等的接线及校线，用第10篇《自动化控制装置及仪表安装工程》中“端子板校线、接线”相应子目，以“10头”计量。

上述元器件的接线、校线计算，不能使用第2篇第4章“端子板外部接线”子目，因为安装条件和要求不同。

7、消火栓安装工程量计算

消火栓直径根据水的流量确定，一般有口径为50mm与65mm两种。 室内消火栓以公称直径DN65为准，分单出口和双出口，以“套”计量， 室内消火栓是按成套供应的，定额不含消防按钮的安装。 室外消火栓：

（1）地上消火栓——直径为150mm或100mm和直径为65mm（双口）。

（2）地下消火栓——直径为100mm和65mm的栓口各一个。 地下式消火栓不包括阀门的安装及阀门井的砌筑。

8、消防水泵接合器安装工程量计算

以地上式、地下式分类，用DN100,DN150分档，以“套”计量，用第7篇定额。 阀门井执行市政定额

9、消防水泵间安装工程量计算

（1）水泵间管道安装

以施工图示管道中心线长度为准，以“m”计量。用第6篇《工业管道工程》第1章相应子目，不用第7篇、第8篇定额子目，因为安装要求不同。

（2）法兰、阀门、电动阀门安装

定额使用《工业管道工程》中阀门，只是电动阀门应另立电动机检查调试、电动机检查接线等项，用第二篇《电气设备安装工程》子目。还要立端子板接线、校线项目，使用第10篇《自动化控制仪表安装工程》定额子目。

（3）管道支架、吊架制作安装

按一般管架、木垫式管架、弹簧式管架分类，以“100kg”计量。其弹簧式吊架的弹簧为主要材料均用第7篇《消防工程》定额。

（4）管道支架、吊架除锈、刷漆以“100kg”计量，使用第11篇《刷油、防腐、绝热工程》定额。

（5）管道除锈、刷漆

以“m2”计量，用第11篇《刷油、防腐、绝热工程》定额。

（6）消防水泵房管道水冲洗

按公称直径分档，以“100m”计量。使用第6篇《工业管道工程》子目。

（7）消防水泵房管道液压试验

按公称直径分档，以“100m”计量。使用第6篇《工业管道工程》子目。

（8）管道穿墙、穿楼板套管制作安装

以“个”计量。使用第6篇《工业管道工程》子目。

消防工程预算知识大全“安装造价培训”

三、气体灭火系统

1、定额中已包括的工作内容

（1）喷头安装定额中包括管件安装及配合水压试验安装拆除丝堵的工作内容。

（2）贮存装置安装，定额中包括灭火剂贮存容器和驱动气瓶的安装固定、支框架、系统组件（集流管，容器阀、气、液单向阀，高压软管），安全阀等贮存装置和阀驱动装置的安装及氮气增压。

（3）二氧化碳称重检漏装置包括泄露报警开关、配重及支架。

2、管道安装

（1）无缝钢管（螺纹连接）

注意事项：各种管道安装按设计管道中心长度计量，不扣除阀门、管件及各种组件所占长度，主材量应按定额用量计算；螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接定额；螺纹连接的不锈钢管、铜管及管件安装时，按无缝钢管和钢制管件安装相应定额乘以系数1.2。

（2）无缝钢管（法兰连接）

注意事项：无缝钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊接法兰考虑的，包括了直管、管件、法兰等预装和安装的全部工作内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算；无缝钢管和钢制管件内外镀锌及场外运输费用另行计算。

（3）气体驱动装置管道安装

是按管外径规格划分定额，管外径10以内，14以内。

注意事项：气体驱动装置管道安装定额包括了卡套连接件的安装，其本身价值按设计用量另行计算。

（4）钢制管件（螺纹连接）

是按管件执行规格划分定额项目的。以“10件”为一计量单位。

3、系统组成安装

（1）喷头安装

按执行规格划分定额项目，以“10件”为一计量单位。

（2）选择阀安装

选择阀螺纹连接按阀口规格划分定额项目，以“个”为一计量单位。 选择阀法兰连接安装，以“个”为一计量单位。

（3）贮存装置安装

按贮存容器规格划分定额，以“套”为一计量单位。

注意事项：贮存装置安装中包括了灭火剂容器贮存和驱动气瓶的安装固定和支框架、系统组件（集流管、容器阀、单向阀、高压软管）、安全阀等贮存装置和阀驱动装置的安装及氮气增压。

4、二氧化碳称重检漏装置安装

注意事项：安装包括泄露报警开关、配重、支架等。

5、系统组件安装

按水压强度试验和气压严密性试验划分定额，以“个”为一计量单位。 注意事项：系统组件包括选择阀、单向阀（含气、液）及高压软管。

6、气体灭火系统安装时还应注意的问题

（1）定额中不包括的工作内容

1）管道支吊架的制作安装执行本册定额第二章相应定额项目。

2）不锈钢管、铜管及管件的焊接或法兰连接，各种套管的制作安装、管道系统强度试验、严密性试验和吹扫等执行第六册《工业管道工程》定额相应项目。

3）管道及支吊架的防腐刷油等执行第十一章

4）系统调试执行本册定额第五章内容的相应项目

5）阀驱动装置与泄露报警开关的电气接线等执行第十册《自动化控制仪表安装工程》定额。

（2）其他本章定额中的无缝钢管、钢制管件、选择阀安装及系统组件试验等均适用于卤代烷1211灭火系统和卤代烷1301灭火系统，二氧化碳系统按卤代烷灭火系统相应定额乘以系数1.2。

四、泡沫灭火系统

本章定额适用于高、中、低倍数固定式或半固定式泡沫灭火系统的发生器及泡沫比例混合器安装。

泡沫发生器及泡沫比例混合器安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料，但不包括支架的制作、安装和二次灌浆的工作内容，地脚螺栓是按设备带有考虑。

1、泡沫发生器

按不同启动源和型号划分定额项目的。

2、泡沫比例混合器

（1）压力储罐式泡沫比例混合器安装

未包括：支架的制作、安装和二次灌浆，压力储罐式泡沫比例混合器安装中法兰和螺栓按设计规定另行计算。

（2）平衡压力式比例混合器安装 未包括：支架的制作、安装和二次灌浆

（3）环泵式负压比例混合器安装 未包括：支架的制作、安装和二次灌浆

（4）管线式负压比例混合器安装

未包括：支架的制作、安装和二次灌浆

3、泡沫灭火系统安装还需注意的问题

（1）定额不包括的内容

1）泡沫灭火系统的管道、管件、法兰、阀门、管道支架等的安装及管道系统水冲洗、强度试验、严密性试验等执行第六册《工业管道工程》相应定额项目。

2）泡沫喷淋系统的管道、组件、气压水罐、管道支吊架等安装执行本册第二章相应定额项目和有关规定。

3）消防泵等机械设备安装及二次灌浆执行第一册《机械设备安装工程》相应定额项目。

4）泡沫液贮罐、设备支架制作安装执行第五册《静止设备与工艺金属结构制作安装工程》相应定额。

5）油罐上安装的泡沫发生器及化学泡沫灭火器执行《静止设备与工艺金属结构制作安装工程》相应定额项目。

6）除锈、刷油、保温等执行第十一册《刷油、防腐蚀、绝热工程》相应定额项目。

7）泡沫液充装定额是按生产厂在施工现场充装考虑的，若施工单位充装时，可另行计算。

8）泡沫灭火系统调试应按批准的施工方案另行计算。

（2）其他

1）泡沫液充装定额按生产厂在现场充装考虑的，若由施工单位充装，可另行计算。

2）泡沫灭火系统调试应按批准的施工方案另行计算。

五、消防系统调试

消防系统调试包括火灾自动报警系统装置调试，水灭火系统控制装置调试，气体灭火系统装置调试、火灾事故广播、消防通讯、消防电梯系统装置调试，电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试。

（1）自动报警装置调试

自动报警系统装置调试是按报警器的点数划分定额项目的；自动报警系统包括各种探测器、报警按钮、报警控制器组成的系统；分不同点数以“系统”为计量单位，其点数按多线制与总线制报警器的点数计算。

（2）水灭火系统控制装置调试

按照不同点数以“系统”为计量单位。其点数按多线制与总线制联动控制器的点数计算。

（3）火灾事故广播、消防通讯、消防电梯系统装置调试

广播喇叭及音箱以“10只”为一计量单位，通讯分机及插孔以“10个”为计量单位，消防电梯以“部”为一计量单位。

（4）电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试

电动防火门、防火卷帘门指可由消防控制中心显示与控制的电动防火门、防火卷帘门，以“处”为计量单位。每樘为一处。

正压送风阀、排烟阀、防火阀以“处”为计量单位。一个阀为一处。

（5）气体灭火系统装置调试

包括模拟喷气试验，备用灭火器贮存器切换操作试验。按试验容器的规格（L），分别以“个”为计量单位。试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数。试验介质不同时可以换算。

消防系统调试还需要注意的问题

（1）系统调试是指各系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统检测、调整和试验。

（2）自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制器装置包括消火栓、自动喷水、卤代烷、二氧化碳等固定灭火系统的控制装置。

（3）气体灭火系统装置调试试验时采取的安全措施，应按施工组织设计另行计算。

六、安全防范设备

安全防范设备安装包括入侵探测设备、出入口控制设备、安全检查设备、电视监控设备、终端显示设备安装及安全防范系统的调试等项目。

1、入侵探测设备安装

（1）入侵探测器安装

除泄露电缆探测器、地音探测器、周界探测器外以“套”为一计量单位，泄露电缆探测器、地音探测器、周界探测器以“100m”为一计量单位；

（2）入侵报警控制器安装

入侵报警控制器安装按多线制、总线制、有线对讲、地址码板、联动通讯接口等划分定额项目。以“套”为计量单位。

（3）报警信号传输设备安装

报警信号传输设备安装按报警信号前端传输设备、无线报警发送设备、报警信号接收机、报警指挥中心等划分定额项目。计量单位：报警信号前端传输设备以“套”为一计量单位，无线报警发送设备、报警信号接收机、报警指挥中心以“台”为一计量单位。

2、出入口控制设备安装

（1）前端设备安装

前端设备安装按类型（读卡器、对讲机、密码键盘、可视门镜、电控锁、电磁吸力锁、自动闭门器、可视对讲主机、控制器）划分定额项目，以“台”为一计量单位。

（2）控制设备安装

控制设备安装是按控制设备类型（自动闭门器、可视对讲主机、控制器）划分定额项目，以“台”为一计量单位。

3、安全检查设备安装

（1）安全检查设备安装

是按安全检查通道数划分定额项目的，以“台”为一计量单位。

（2）金属武器探测门安装

不分型号、规格统一套定额，以“台”为计量单位。

4、电视监控设备安装

（1）摄像设备安装

定额按摄像设备的类型（黑白CCD、彩色CCD、微光、X光、摄录一体机、门镜、红外光源CCD）划分项目的。以“台”为一计量单位。

（2）监视器安装

是按黑白监视器、彩色监视器和台面上、立柜上的距地高度的不同划分定额项目的，以“台”为一计量单位。

（3）镜头安装

是按镜头安装定焦距、镜头安装变焦变倍及镜头安装等划分定额项目的，以“台”为一计量单位。

（4）机械设备安装

是按云台类型、防护罩安装类型、支架安装方式、控制台和监视器柜架安装方式等划分定额项目的。以“台”为计量单位。

（5）视频控制设备安装

是按视频切换方式划分定额项目，以“台”为一计量单位

（6）音频、视频及脉冲分配器安装

是按音频、视频及脉冲分配器安装位置和分配器的路数分别套定额。以“台”为一计量单位。

（7）视频补偿器安装

是按音频、视频及脉冲分配器安装的位置和通道分别套定额。以“台”为一计量单位。

（8）视频传输设备及汉字发生设备安装

是按视频传输设备及汉字发生设备的类型划分定额项目，以“台”为一计量单位。

（9）录像、录音设备安装

是按录像、录音设备安装的规格和类型划分定额项目，以“台”为一计量单位。

（10）电源安装

是按电源安装的规格和类型划分定额项目的，以“台”为一计量单位。

（11）插头、插座焊接安装

是按插头、插座焊接安装的芯数、类型划分定额项目，以“套”为一计量单位。

（12）防护系统设备安装

是按防护系统设备安装各组成部分类型划分定额项目，以“套”为一计量单位。

5、终端显示设备安装

（1）显示装置安装

是按显示装置安装类型划分定额项目，以“台”为一计量单位。

（2）模拟键盘安装

是按监控模拟盘和彩色显示屏划分定额项目的，以“m2”为一计量单位。

6、安全防范系统调试

（1）入侵报警系统调试

是按入侵报警系统的点数划分定额项目，以“系统”为一计量单位。 注意事项：入侵报警系统调试中的点数是按实际调试点数计算。

（2）电视监控系统调试

是按电视监控系统的头尾数不同划分定额项目，以“系统”为一计量单位。 注意事项：电视监控系统的头尾数是摄像机和监视器数量之和。

7、安全防范设备安装还需注意的问题

其他联动设备的调试已考虑在单机调试中，其工程量不得另行计算。 安防检测部门的检测费由建设单位负担。系统调试是指入侵报警系统和电视监控系统安装完毕并且联通，按国家有关规范所进行的全系统的检测、调整和试验。系统调试中的系统装置包括前端各类入侵报警探测器、信号传输和终端控制设备、监视器及录像、灯光、警铃等所必需的联动设备。

8、消防及安全防范设备安装工程定额应用

（1）电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等的安装，均执行《电气设备安装工程》相应定额。

（2）阀门、法兰的安装、各种套管的制作安装、不锈钢管和管件、铜管及管件，泵房间管道的安装，管道系统强度试验、严密性试验和冲洗，执行《工业管道工程》相应定额。

（3）消火栓管道、室外给水管道安装及水箱制作安装，执行《给排水、采暖、燃气工程》相应定额。

（4）各种消防泵、稳压泵等机械设备的安装及二次灌浆，执行《机械设备安装工程》相应定额。

（5）各种仪表的安装、带电信号的阀门、水流指示器、压力开关、电磁驱动装置与泄露报警开关的接线、校线等，执行《自动化控制装置及仪表安装工程》相应定额。

（6）泡沫液储罐、各种设备支架的制作安装等，执行《静置设备与工艺金属结构制作安装工程》相应定额。

（7）管道、设备、支架、法兰焊口除锈、刷油及绝热工程，执行《刷油漆防腐蚀、绝热工程》相应定额。

一、包括自动报警系统装置调试，水灭火系统控制装置调试，火灾事故广播、消防通讯、消防电梯系统装置调试，电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试，气体灭火系统装置调试等项目。

二、系统调试是指消防报警和灭火系统安装完毕且联通，并达到国家有关消防施工。

验收规范、标准所进行的全系统的检测、调整和试验。

三、自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制

装置包括消火栓、自动喷水、卤代烷、二氧化碳等固定灭火系统的控制装置。

四、气体灭火系统调试试验时采取的安全措施，应按施工组织设计另行计算。

工程量计算规则及相应的预算调试

一、自动报警系统包括各种探测器、报警按钮、报警控制器组成的报警系统，分别不

同点数以“系统”为计量单位，其点数按多线制与总线制报警器的点数计算。

二、水灭火系统控制装置按照不同点数以“系统”为计量单位,

其点数按多线制与总线

制联动控制器的点数计算

三、火灾事故广播、消防通讯系统中的消防广播喇叭、音箱和消防通讯的电话分机、

电话插孔，按其数量以“10个”为计量单位。

四、消防用电梯与控制中心间的控制调试以“部”为计量单位。

五、电动防火门、防火卷帘门指可由消防控制中心显示与控制的电动防火门、防火卷

帘门，以“10处”为计量单位，每樘为一处。

六、正压送风阀、排烟阀、防火阀以“10处”为计量单位，一个阀为一处。

七、气体灭火系统装置调试包括模拟喷气试验、备用灭火器贮存容器切换操作试验，

按试验容器的规格（L），分别以“个”为计量单位。试验容器的数量包括系统调试、检测

和验收所消耗的试验容器的总数，试验介质不同时可以换算。消防工程量预算说明

火灾自动报警系统说明

一、工程量、包括探测器、按钮、模块（接口）、报警控制器、联动控制器、报警联动一体机、重复显示器、警报装置、远程控制器、火灾事故广播、消防通讯、报警备用电源安装等项目。

二、包括以下工作内容：  1．施工技术准备、施工机械准备、标准仪器准备、施工安全防护措施、安装位置的清理。  2．设备和箱、机及元件的搬运、开箱、检查、清点,杂物回收、安装就位、接地,密封箱、机内的校线、接线、挂锡、编码、测试、清洗、记录整理等。  三、本章定额中均包括了校线、接线和本体调试。  四、本章定额中箱、机是以成套装置编制的；柜式及琴台式安装均执行落地式安装相应项目。

 五、不包括以下工作内容：  1．设备支架、底座、基础的制作与安装。 2．构件加工、制作。 3．电机检查、接线及调试。  4．事故照明及疏散指示控制装置安装。 5．CRT彩色显示装置安装。   工程量计算规则  一、点型探测器按线制的不同分为多线制与总线制，不分规格、型号、安装方式与位置，以“只”为计量单位。探测器安装包括了探头和底座的安装及本体调试。  二、红外线探测器以“只”为计量单位。红外线探测器是成对使用的，在计算时一对为两只。定额中包括了探头支架安装和探测器的调试、对中。

三、火焰探测器、可燃气体探测器按线制的不同分为多线制与总线制两种，计算时不分规格、型号，安装方式与位置，以“只”为计量单位。探测器安装包括了探头和底座的安装及本体调试。

四、线形探测器的安装方式按环绕、正弦及直线综合考虑，不分线制及保护形式，以“10m”为计量单位。定额中未包括探测器连接的一只模块和终端，其工程量应按相应定额另行计算。  五、按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮，以“只”为计量单位，按照在轻质墙体和硬质墙体上安装两种方式综合考虑的。

六、控制模块（接口）是指仅能起控制作用的模块（接口），亦称为中继器，依据其消防工程量预算说明    2012-03-31  给出控制信号的数量,分为单输出和多输出两种形式。执行时不分安装方式，按照输出数量以“只”为计量单位。

七、报警模块（接口）不起控制作用，只能起监视、报警作用，执行时不分安装方式，以“只”为计量单位。

八、报警控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中按照“点”数的不同划分定额项目，以“台”为计量单位。多线制“点”是指报警控制器所带报警器件（探测器、报警按钮等）的数量。  总线制“点”是指报警控制器所带有地址编码的报警器件（探测器、报警按钮、模块等）的数量。如果一个模块带数个探测器，则只能计为一点。

九、联动控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中按照“点”数的不同划分定额项目，以“台”为计量单位。多线制“点”是指联动控制器所带联动设备的状态控制和状态显示的数量。总线制“点”是指联动控制器所带的有控制模块（接口）的数量。

十、报警联动一体机按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中按照“点”数的不同划分定额项目，以“台”为计量单位。多线制“点”是指报警联动一体机所带报警器件与联动设备的状态控制和状态显示的数量。总线制“点”是指报警联动一体机所带的有地址编码的报警器件与控制模块（接口）的数量。

十一、重复显示器（楼层显示器）不分规格、型号、安装方式，按总线制与多线制划分，以“台”为计量单位。

十二、警报装置分为声光报警和警铃报警两种形式，均以“台”为计量单位。

十三、远程控制器按其控制回路数以“台”为计量单位。

十四、火灾事故广播中的功放机、录音机的安装按柜内及台上两种方式综合考虑，分别以“台”为计量单位。

十五、消防广播控制柜是指安装成套消防广播设备的成品机柜，不分规格、型号以“台”为计量单位。

十六、火灾事故广播中的扬声器不分规格、型号，按照吸顶式与壁挂式以“只”为计量单位。  十七、广播分配器是指单独安装的消防广播用分配器（操作盘），以“台”为计量单位。

十八、消防通讯系统中的电话交换机按“门”数不同以“台”为计量单位；通讯分机、插孔是指消防专用电话分机与电话插孔，不分安装方式，分别以“部”、“个”为计量单位。

十九、报警备用电源综合考虑了规格、型号，以“台”为计量单位。   消防工程量预算说明    2012-03-31

泡沫灭火系统说明

一、本章适用于高、中、低倍数固定式或半固定式泡沫灭火系统的 发生器及泡沫比例混合器安装。

二、泡沫发生器及泡沫比例混合器安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料。但不包括支架的制作、安装和二次灌浆的工作内容。地脚螺栓按本体带有考虑。

三、不包括的内容：  1．泡沫灭火系统的管道、管件、法兰、阀门、管道支架等的安装及管道系统水冲洗、强度试验、严密性试验等执行C.6《工业管道工程》相应定额。  2．泡沫喷淋系统的管道、组件、气压水罐等安装执行C.7.1定额。  3．消防泵等机械设备安装及二次灌浆执行C.1《机械设备安装工程》相应定额。 4．泡沫液贮罐、设备支架制作安装执行C.5《静置设备与工艺金属结构制作安装工程》相应定额。  5.油罐上安装的泡沫发生器及化学泡沫室执行C.5《静置设备与工艺金属结构制作安装工程》相应项目。  6．除锈、刷油、保温等执行C.14《刷油、防腐蚀、绝热工程》相应定额。 7．泡沫液充装定额是按生产厂在施工现场充装考虑的，若由施工单位充装时，可另行计算。  8．泡沫灭火系统调试应按批准的施工方案另行计算。

消防工程量预算说明    2012-03-31

气体灭火系统说明

一、定额适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统中的管道、管件、系统组件等的安装。

二、本章定额中的无缝钢管、钢制管件、选择阀安装及系统组件试验等均适用于卤代烷1211和1301灭火系统，二氧化碳灭火系统按卤代烷灭火系统相应定额乘以系数1.20。

三、管道及管件安装定额：  1．无缝钢管和钢制管件内外镀锌及场外运输费用另行计算。  2．螺纹连接的不锈钢管、铜管及管件安装时，按无缝钢管和钢制管件安装相应定额乘以系数1.20。  3．无缝钢管螺纹连接定额中不包括钢制管件连接内容，应按设计用量执行钢制管件连接定额。  4．无缝钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊接法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。  5．气动驱动装置管道安装定额中卡套连接件的数量按设计用量另行计算。

四、喷头安装定额中包括管件安装及配合水压试验安装拆除丝堵的工作内容。

五、贮存装置安装，定额中包括灭火剂贮存容器和驱动气瓶的安装固定、支框架、系统组件（集流管，容器阀，气、液单向阀，高压软管），安全阀等贮存装置和阀驱动装置的安装及氮气增压。  二氧化碳贮存装置安装时，不须增压，执行定额时，扣除高纯氮气，其余不变。 六、二氧化碳称重检漏装置包括泄漏报警开关、配重及支架。       消防工程量预算说明    2012-03-31

水灭火系统说明

一、定额适用于工业和民用建（构）筑物设置的自动喷水灭火系统的管道、各种组件、消火栓、气压水罐的安装。

二、界线划分：  1．室内外界线：以建筑物外墙皮1.5m为界。  2．设在高层建筑内的消防泵间管道与本章界线，以泵间外墙皮为界。

三、管道安装定额：  1．包括工序内一次性水压试验。  2．镀锌钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。  3．定额也适用于镀锌无缝钢管的安装。

四、喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。

五、其他报警装置适用于雨淋、干湿两用及预作用报警装置。

六、温感式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。但管道的主材数量按设计管道中心长度另加损耗计算；喷头数量按设计数量另加损耗计算。

七、集热板的安装位置：当高架仓库分层板上方有孔洞、缝隙时，应在喷头上方设置集热板。  八、隔膜式气压水罐安装定额中地脚螺栓是按设备带有考虑的，定额中包括指导二次灌浆用工，但二次灌浆费用另计。

九、管网冲洗定额是按水冲洗考虑的，若采用水压气动冲洗法时，可按施工方案另行计算。定额只适用于自动喷水灭火系统。

十、本章不包括以下工作内容：  1．阀门、法兰安装，各种套管的制作安装，泵房间管道安装及管道系统强度试验、严密性试验。  2．消火栓管道、室外给水管道安装及水箱制作安装。 3．各种消防泵、稳压泵安装及设备二次灌浆等。  4．各种仪表的安装及带电讯号的阀门、水流指示器、压力开关的接线、校线。 5．各种设备支架的制作安装。  6．管道、设备、支架、法兰焊口除锈刷油。 7．系统调试。

消防工程量预算说明    2012-03-31

十一、其它有关规定：  1．设置于管道间、管廊内的管道，其定额人工乘以系数1.3。  2．主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。

工程量计算规则

一、管道安装按设计管道中心长度，以“10ｍ”为计量单位，不扣除阀门、管件及各种组件所占长度。

二、 喷头安装按有吊顶、无吊顶分别以“10个”为计量单位。

三、报警装置安装按成套产品以“组”为计量单位。

其他报警装置适用于雨淋、干湿两用及预作用报警装置,其安装执行湿式报警装置安装定额，其人工乘以系数1.2，其余不变。

 四、成套产品包括的内容

1.湿式报警装置（ZSS）包括：  湿式阀、蝶阀、 装配管、供水压力表、装置压力表、试验阀、泄放试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等。

 2.干湿两用报警装置（ZSL）包括：  两用阀、蝶阀、装置截止阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄放试验阀（湿式）、泄放试验阀（干式）、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、延时器、水力警铃、压力开关等。

  3.电动雨淋报警装置（ZSY1）包括：  雨淋阀、蝶阀（2个）、装配管、压力表、泄放试验阀、流量表、截止阀、注水阀、止回阀、电磁阀、排水阀、手动应急球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃等。

 4.预作用报警装置（ZSU）包括：  干式报警阀、控制蝶阀（2个）、压力表（2块）、流量表、截止阀、排放阀、注水阀、止回阀、泄放阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关（2个）、试压电磁阀、应急手动试压器、漏斗、过滤器、水力警铃等。

 5.室内消火栓（SN）包括：  消火栓箱、消火栓、水枪、水龙带、水龙带接扣、挂架、消防按钮等。

 6.室外消火栓：  （1）地上式（SS）包括：地上式消火栓、法兰接管、弯管底座等。  （2）地下式（SX）包括：地下式消火栓、法兰接管、弯管底座或消火栓三通等。

 7.消防水泵接合器：消防工程量预算说明    2012-03-31  （1）地上式（SQ）包括：消防接口本体、止回阀、安全阀、闸阀、弯管底座、放水阀等。  （2）地下式（SQ）包括：消防接口本体、止回阀、安全阀、闸阀、弯管底座、放水阀等。  （3）墙壁式（SQB）包括：消防接口本体、止回阀、安全阀、闸阀、弯管底座、放水阀、标牌等。

 8.室内消火栓组合卷盘（SN）包括：  消火栓箱、消火栓、水枪、水龙带、水龙带接扣、挂架、消防按钮、消防软管卷盘等。

五、水流指示器、减压孔板安装、按不同规格均以“个”为计量单位。

六、末端试水装置按不同规格均以“组”为计量单位。

七、集热板制作安装均以“个”为计量单位。

八、室内消火栓安装，区分单栓和双栓以“套”为计量单位，所带消防按钮的安装另行计算。  九、室内消火栓组合卷盘安装，执行室内消火栓安装定额乘以系数1.2。

十、室外消火栓安装,区分不同规格、工作压力和覆土深度以“套”为计量单位。

十一、消防水泵接合器安装,区分不同安装方式和规格以“套”为计量单位。如设计要求用短管时，可另行计算，其余不变。

十二、 隔膜式气压水罐安装,区分不同规格以 “台”为计量单位。出入口法兰和螺栓按设计规定另行计算。

十三、自动喷水灭火系统管网水冲洗，区分不同规格以“100m”为计量单位。

前言
为达成住建部印发《关于推进建筑信息模型应用的指导意见》(建质函(2015)159号)提出的“到2020年末，以国有资金投资为主的大中型建筑勘察设计、施工、运营维护中，集成应用BIM的项目比率达到90%”的发展目标，为确保广西城市综合管廊工程建设过程中，工程信息模型的建立与交付行为有一个具有可操作性、兼容性强的统一标准，解决城市综合管廊行业的工程建模与交付过程中难以协调统一的问题，根据住建部印发《2016一2020年建筑业信息化发展纲要》(建质函(2016)183号)及广西壮族自治区住房和城乡建设厅《关于下达2016年度广西壮族自治区工程建设地方标准制(修)订第一批项目计划的通知》(桂建标(2016)7号)的要求制定本标准。
本标准由广西壮族自治区住房和城乡建设厅负责管理，由中国建筑第八工程局有限公司负责具体技术内容的解释。为了提高标准质量，各单位在执行过程中注意积累资料，总结经验，如有意见或建议，请寄送至中国建筑第八工程局有限公司(地址:广西南宁市青秀区金湖北路57号文德大厦北20楼邮政编码:530028)，供以后修订时参考。

前言
本标准按照GB/T1.1 2009《标准化工作导则 第1部分:标准的结构和编写》给出的规则起草。
本标准代替SY/T60642011《管道工线标记设置技术规范》。与SY/T 6064-2011相比，除编
辑性修改外，主要技术变化如下;
标准名称修改为《油气管道线路标识设置技术规范》;
–增加了加密桩、通信标石术语(见第3章);
将标志桩，加密桩设置位置调整到管道正上方，里程桩和警示牌也做出一定的调整(见第4
章，2011年版的第4章);
增加了硬化路面的地面标识牌、地面管廊管道标识牌、改线段标识、通信标石和空中巡检牌
的设置要求(见第5章);
增加了管道标识桩采用的材质及埋深应考虑的问题(见第7章)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由油气储运专业标准化技术委员会提出并归口。
本标准起草单位:中国石化管道储运有限公司，中国石油天然气股份有限公司管道分公司、中国
石油天然气股份有限公司西气东输管道分公司、中石油北京天然气管道有限公司、中海石油气电集团
有限责任公司、西安长庆科技工程有限责任公司。
本标准主要起草人:陈建民、彭云超、高强、赵万里、王为、王联伟、宏小龙、马伟平、刘艳
华、李广正。
本标准代替了SY/T6064-2011
SY/T 6064–2011的历次版本发布情况为:
SY/T 6064-1994

不论是国内还是国外，Revit软件在建筑工程、桥梁工程以及隧道工程等项目皆具有广泛的应用中，而在综合管廊的建设过程中，其设计要求高，功能多样，需要综合考虑管线设计、防火设计、通道设计、照明设计等多，如若将Revit软件运用到综合管廊项目的建设中则具有十分明显的优势：

1）在对综合管廊项目进行整体设计时，通过运用Revit软件可以发挥数据信息集成化的优势，不仅有利于各参建单位之间的协调，减少设计变更，而且也便于对施工阶段进行信息化管理，提高工程质量，节约建设投资，提高工作效率。

2）运用Revit软件对各种管线设备进行碰撞监测，不仅可以准确的显示出相互冲突的位置，以便及时进行修改与调整，而且当总设计图纸发生调整时，与之相对应的平、立、剖面图会同步更新，提高了出图的效率。

3）在施工前期，运用Revit软件可以对施工过程进行直观的、可视化的模拟，可以清晰的将设计方案呈现出来，有利于选择最优的工程施工方案。在对特殊部位进行施工时，运用施工模拟技术，可以为后续的施工过程提供可靠的依据。

4）Revit软件给项目参与方提供了一个信息共享的交流平台。在对综合管廊的建设过程中，三维模型会包含与项目相关的所有信息，项目各参与方可以通过模型实现数据的共享，有效的解决沟通不畅的问题。

资源简介/截图：
福建省工程建设地方标准 DB
工程建设地方标准编号:DBJ/T13-84-2022
住房和城乡建设部备案号：J10857-2022
岩土工程勘察标准
Standard for investigation of geotechnical engineering
2022-09-26发布 2023-01-01实施
福建省住房和城乡建设厅 发布

前言
根据福建省住房和城乡建设厅《关于公布全省工程建设地方标准复审修编项目计划的通知》（闽建科〔2020）13号)，由福建省建筑设计研究院有限公司会同我省有关单位修编而成，修编组根据国家现行有关规范和标准，经过广泛调查研究，认真总结了福建省近十几年岩土工程实践经验和科研成果，增加了部分章节内容，修改后使部分条款与国家现行有关规范和行业标准相协调，并在广泛征求意见的基础上，经专业审查和综合审查完成了标准修编工作。
本标准共分19章和10个附录，主要技术内容是：1.总则：2.术语及符号：3.基本规定：4.地貌与岩土分类：5.建筑工程勘察技术要求；6.市政工程勘察技术要求：7环境岩土工程勘察技术要求：8.特殊性土岩土工程勘察：9.不良地质作用：10.场地与地基的地震效应评价：11.工程地质测绘：12.勘探和取样：13.原位测试：14.工程物探：15.室内试验：16.地下水：17.检验与监测：18.勘察成果分析与评价：19.岩土工程勘察成果编制。
本标准修订的主要技术内容：1.对第2章术语和符号作了增减：2.增加了第3章基本规定：3.将原第5章工程勘察技术要求拆分为第5章建筑工程勘察技术要求和第6章市政工程勘察技术要求，并对原内容作了修订：4.增加了第7章环境岩土工程勘察技术要求：5.对第10章场地与地基的地震效应评价作了修订：6增加了第11.5节工程周边环境与专项调查：7.第13章原位测试增加了旁压试验、土壤氢测试和孔隙水压力测试内容：8将原第10章10.5节工程物探拆分独立成章，增加了第14章工程物探：9.增加了第17.7节不良地质作用和地质灾害监测：10将原第12.8节水、土对建筑材料的腐蚀性评价调整至第18.7节水、土腐蚀性评价，并对原内容进行了修订：11.增加了第19.4节三维可视化勘察信息模型：12.增加了建设场地适宜性和稳定性评价内容和评价方法：13.增加了圆锥动力触探锤击数修正方法：14.删除了原附录E抗拔静载荷试验技术要求和附录F单桩竖向抗压静载荷试验技术要求：15.将原附录K边坡处理常用方法和坡率允许值调整至第5.5节。
本标准由福建省住房和城乡建设厅负贵管理，由福建省建筑设计研究院有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处(地址：福州市北大路242号，邮编：350001)或福建省建筑设计研究院有限公司（地址：福建省福州市鼓楼区通湖路188号，邮政编码：350001)以供今后修订时参考。
本标准主编单位：
福建省建筑设计研究院有限公司
本标准参编单位：
福建省建研工程顾问有限公司
福建岩土工程勘察研究院有限公司
福州市勘测院
福建省交通规划设计院有限公司
福建省水利水电勘测设计研究院
福建省地质工程勘察院
华东勘测设计院（福建）有限公司
厦门地质工程勘察院
福建东辰综合勘察院
福州市建筑设计院有限责任公司
福建泉州勘测设计院有限公司
核工华南工程勘察院
厦门华岩勘测设计有限公司
中国兵器工业北方勘察设计研究院有限公司
中化明达（福建）地质勘测有限公司
福建省闽中南岩土工程勘察有限公司

福建省林业勘察设计院
福建省闽东工程勘察院
福建省水文地质工程地质勘察研究院
中建海峡建设发展有限公司
西北综合勘察设计研究院
闽武长城建设发展有限公司
福州盈光科技有限公司
本标准主要起草人：戴一鸣 郑金伙 吴铭炳 林小富
刘俊龙 张家金 方志峰 黄光明
郑也平 杨世华 刘宏岳 兰坚强
张升锋 林金洪 俞强 刘银芳
谢鑫 朱德昌 余昌蔚 黄辉
兰新生 潘周展 吴华 江学中
韩中阳 林汉忠 吴寿明 黄明杰
潘金宝 郑国栋 阮林龙 巫克霖
沈铭龙 邱宗新 何超亮
本标准主要审查人：赖树钦 方家强 王韶国 简文彬
陈振建 林民勇 王俊英 黄文勇
周先前 柳侃 刘毓氚

内容摘抄：

1总则
1.0.1为了使岩土工程勘察技术更好地服务于工程建设全过程，做到技术先进、经济合理、保证质量、保护环境，根据福建省的岩土工程特点，制定本标准。
1.0.2本标准适用于福建省建筑工程、市政工程、地下工程、边坡工程、基坑工程、环境岩土工程、地基处理等岩土工程勘察与咨询。
1.0.3各项建设工程在设计和施工之前，必须按基本建设程序进行岩土工程勘察，坚持先勘察、后设计、再施工的原则。
1.0.4福建省岩土工程勘察除应执行本标准外，尚应符合国家现行有关规范、标准规定。

2术语和符号
2.1术语
2.l.1岩土工程勘察geotechnical investigation
根据建设工程的要求，查明、分析、评价建设场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。简称勘察。
2.1.2岩土工程勘察纲要method statement of geotechnical investigation works
岩土工程勘察实施前，编制用于指导岩土工程勘察项目现场工作的指导性文件。简称勘察纲要。
2.1.3岩土工程勘察报告geotechnical investigation report
在对原始资料进行整理、统计的基础上，归纳、分析、评价，提出工程建议，形成系统的为工程建设服务的勘察技术文件。简称勘察报告。
2.1.4勘探点exploratory point
各种岩土工程勘探手段包括钻探、井（坑）探、槽探、洞探、触探、工程物探点、原位测试点和工程地质测绘点等在平面上的坐标位置。

3基本规定
3.0.1岩土工程勘察应根据工程特点、勘察阶段和地区经验，收集与工程相关的资料，确定岩土工程勘察等级：依据国家现行技术标准规定，编制勘察纲要；采用有针对性的勘察手段，提供资料真实、结构完整、评价合理、结论可靠、建议可行，满足工程设计、施工和验收要求的岩土工程勘察成果。
3.0.2岩土工程勘察阶段分为可行性研究勘察、初步勘察、详细勘察、施工勘察四个阶段。勘察阶段划分宜符合下列规定：
1特殊或特大型工业项目、市政工程、建筑面积50万m2以上的住宅小区和新规划区，勘察阶段宜划分为可行性研究勘察、初步勘察、详细勘察三个阶段：
2大型工业项目、市政工程、民用建筑工程等，当拟建场地周边已有勘察资料，勘察阶段可划分为初步勘察和详细勘察二个阶段：
3工程规模小、场地岩土工程条件简单、无特殊要求或场地邻近已有勘察资料可满足初步设计需要，可将初步勘察和详细勘察合并为一个阶段，直接进行详细勘察：

4地貌与岩土分类
4.1地貌
4.1.1福建省地貌单元划分应根据成因、作用和特征按表4.1.1规定执行。

4.2岩石分类与定名
4.2.1岩石根据其成因分为三大岩类：沉积岩、岩浆岩、变质岩：福建省岩石地层划分应符合附录C规定。
4.2.2岩土工程勘察除应根据其成因、结构、构造、矿旷物成份和风化程度确定岩石的地质名称外，岩石坚硬程度、岩体完整程度和岩体基本质量等级划分尚应分别符合表4.2.2-1、表4.2.22、表4.22-3规定。

（略）

内容索引;

目次
1总则1
2术语和符号2
2.1术语2
2.2符号4
3基本规定7
4地貌与岩土分类13
4.1地貌13
4.2岩石分类与定名14
4.3土的分类与定名18
5建筑工程勘察技术要求25
5.1一般规定25
5.2建（构）筑工程27
5.3地基处理34
5.4基坑工程37
5.5边坡工程42
5.6建（构）筑物改造和加固工程54
6市政工程勘察技术要求56
6.1一般规定56
6.2道路工程58
6.3桥涵工程63
6.4隧道工程68
6.5室外管道工程72
6.6给排水工程76
6.7堤岸工程79

6.8地下综合管廊工程83
6.9城市步栈道工程86
7环境岩土工程勘察技术要求90
7.1一般规定90
7.2固体废弃物处理工程91
7.3垃圾填埋场工程94
7.4地下水污染治理工程.95
7.5污染场地治理工程98
8特殊性岩土103
8.1软土103
8.2填土105
8.3混合土107
8.4风化岩和残积土109
8.5污染土114
9不良地质作用和地质灾害116
9.1一般规定116
9.2岩溶和土洞116
9.3滑坡121
9.4泥石流125
9.5采空区128
9.6危岩和崩塌131
9.7地面沉降134
10场地与地基的地震效应评价137
10.1一般规定137
10.2场地类别划分139
10.3液化判别142
10.4软土震陷146
11工程地质测绘149
11.1一般规定149

11.2工程地质测绘内容150
11.3工程地质测绘方法151
11.4工程地质测绘资料整理153
11.5工程周边环境专项调查154
12勘探和取样158
12.1一般规定158
12.2钻探158
12.3井（坑）探、槽探和洞探161
12.4取样161
13原位测试166
13.1一般规定166
13.2载荷试验167
13.3静力触探试验172
13.4标准贯入试验173
13.5圆锥动力触探试验174
13.6十字板剪切试验176
13.7扁铲侧胀试验177
13.8现场直接剪切试验179
13.9波速测试180
13.10场地微振动测试183
13.11旁压试验185
13.12氢含量测试186
13.13孔隙水压力测试189
14工程物探192
14.1一般规定192
14.2水域工程物探195
14.3陆域工程物探197
15室内试验201
15.1一般规定201

15.2试样制备202
15.3土的物理性质试验202
15.4土的力学性质试验203
15.5土的动力性质试验206
15.6岩石物理、力学性质试验207
15.7水、土化学试验207
16地下水210
16.1一般规定210
16.2地下水勘察技术要求211
16.3水文地质参数测定212
16.4地下水评价214
16.5抗浮评价216
17检验与监测223
17.1一般规定223
17.2现场检验224
17.3桩基工程监测226
17.4基坑工程监测227
17.5边坡工程监测229
17.6建（构）筑物沉降与垂直度监测231
17.7不良地质作用和地质灾害监测235
18勘察成果分析与评价238
18.1一般规定238
18.2岩土参数数理统计239
18.3承载力确定241
18.4地基变形分析247
18.5稳定性分析254
18.6工程特性指标258
18.7水、土腐蚀性评价260
19岩土工程勘察成果编制265

19.1一般规定265
19.2岩土工程勘察报告文字部分267
19.3图表及附件268
19.4岩土工程勘察信息模型271
附录A工程建设适宜性的定性分级272
附录B场地稳定性的定性分级273
附录C福建省岩石地层划分标准274
附录D福建省第四系地层划分标准279
附录E圆锥动力触探锤击数修正280
附录F福建省常见土层物理力学指标282
附录G静力触探试验估算单桩竖向极限承载力285
附录H标准贯入试验估算单桩竖向极限承载力288
附录J福建省常见岩石物理力学性质指标290
附录K天然地基极限承载力估算291
本标准用词说明293
引用标准名录294
附：条文说明296
