不少用户在安装完Revit后，有遇到这样一种情况进行项目构件添加材质或渲染的时候提示无法应用材质或无法进行渲染!通常是由于安装Revit材质未随软件一起安装?那么该怎么办呢?
如何手动为Revit安装材质：或会有如下一个错误提示：
Rendering features are currently disabled.
You must install the Rendering library to use rendering features.
解决方案：
2.在“共享组件”下，选择Autodesk 材质库的复选框。
3.单击“安装”。
安装完成后，重新启动 Revit 软件。 渲染库错误将不再显示
我们在进行机电项目创建的时候，会运用到机电样板，这为后期我们的绘制减轻了很大的工作量，那么样板应该包含那些信息：
1.最基础的定位信息。例如：标高轴网，复杂项目还包括参照平面。
2.各专业的平面视图，三维视图划分
3.各系统的名称、材质等定义
4.各专业管件、附件、设备等
5.各专业的三维颜色定义
定义好这些信息，那么就等于说规定好了机电建模的标准。后期数据统计，模型整合就会十分方便!
窗的绘制，首先选择基于墙的公制常规模型将族类别设置为“窗”，窗一般分平面窗和凸窗。绘制凸窗时有以下要点：根据平面图、立面图、剖面图确定窗的尺寸；使用拉伸和放样进行创建；注意选择子类别并添加材质。窗的放置有以下要点：定位时，根据平面图确定位置，根据立面图确定高度；放置完后进行调整时，根据柱的位置调整水平位置，根据梁和墙饰条的位置调整高度。
打开CAD图，测量凸窗的总高度和宽度分别为2500和900。打开Revit新建一个族，选择基于墙的公制常规模型，修改族类别为窗。接着打开立面图的放置边，使用拾取线绘制洞口，再使用快捷键“TR”进行修剪，打开三维图查看。
首先进行平面窗框的绘制，回到放置边，打开“创建”选项的“拉伸”，使用矩形，接着将它偏移50，使用空格键。接着打开CAD图，利用快捷键测量窗框距离边框的长度为300、400和500。接着使用拾取线绘制出这三个距离的框线位置，再偏移50绘制，使用快捷键“SL”将需要打断的部分进行打断，再使用“TR”进行修改。将拉伸终点和起点设置为50和-50，材质关联族参数设置为窗框，子类别修改为框架，平面窗框即绘制完成。对照CAD图可发现窗框方向画反了，选择窗框使用快捷键“RO”旋转180°，便无误了。
接着进行凸窗窗框的绘制，同样线测量外侧与外墙的距离，再使用放样进行绘制。先绘制放样路径，从最外围开始向内绘制。绘制好其中一个窗框后，调整其位置，再进行复制，这样两侧窗框就绘制好了，再对窗框进行连接，确保图中没有接口，窗框即绘制好了。玻璃的绘制同平面窗。
有时候，我们在给材质添加贴图时，所想要的效果是图案平铺于构件上（如图一），但往往会出现多个图案重复平铺的情况（如图二）。造成这种情况的原因是贴图尺寸与构建尺寸不一致，所以我们需要修改贴图尺寸使其与构件相同使其等比例贴合于构件表面上。
1.选择材质→外观→图像。
2.在弹出的窗口中，修改位置下的X,Y的偏移数值，尺寸为构件长宽尺寸的一半。修改比例下的样例尺寸的高度和宽度，数值同构件尺寸相同。
最终效果
文章来源：广筑BIM咨询
revit公式的应用
Revit中的公式为参数化建模提供了很大方便。那么关于revit中的公式，你知道的有多少呢？
公式的用法多样，简单的如直接利用公式调整图元的尺寸、位置等信息；较复杂的有利用公式创建参数，使其值随其他参数的变化而变化。这样的公式可通过加、减、乘、除等数学运算以及sqrt（平方根）、sin（正弦）、abs（绝对值）、round（舍入）等函数来实现，revit甚至支持条件语句if的使用。本文主要通过一个空心门板的创建来介绍一下怎样利用公式来创建参数。
如图所示的门（门框可通过简单的放样实现，这里不做介绍），其门板为空心结构，其中肋板为5mm等厚的钢板，间距约为40mm且等分，肋板数量随门宽度的变化而变化。
1.以“公制门”为族样板新建一个族文件，删除原有的门框贴面。在“内部”视图利用参照平面绘制出门板的轮廓(距洞边35mm)，注意将工作平面设置为“内部”。
2.通过一个实心拉伸和一个空心拉伸创建门板外部框架。
3.在revit中，使用对齐工具对齐的对象，在创建线性阵列时会沿对角线展开，这是软件自身的缺陷。为避免这种情况发生，这里通过创建嵌套族并关联族参数的方式来创建肋板。
以“公制常规模型”为族样板创建一个新的族文件，在“参照标高”视图创建拉伸，然后在“前”视图绘制参照平面并添加类型参数“肋板高度”，对拉伸实体进行锁定。
4.将肋板载入到门族中。在“参照标高”视图放置肋板并调整好位置，在“内部”视图调整底部高度。
5.选中肋板，关联族参数，添加“肋板高度”参数。在“族类型”中编辑公式：高度–35-24（默认单位为毫米）。
说明：
35:门板上边缘至墙洞口边缘的距离；
24:为门板外部框架厚度x2。
6.添加尺寸标注并创建“肋板间距”参数，其值暂设为40mm
7.阵列复制出其他肋板，项目数任取。
选中第二个肋板，点击“激活尺寸标注”，将其尺寸添加“肋板间距”参数。
8.创建“肋板数量”参数
选中任一个肋板，会出现阵列项目数临时标注，点击临时标注并创建“肋板数量”参数。
9.打开“族类型”，找到“肋板间距”参数，编辑公式
由于肋板间距约为40mm，且肋板数量为整数，为使肋板间距等分，先将肋板间距设为40mm，利用round（）函数对肋板数量就近舍入后再精确计算肋板间距，公式：(宽度-70-24-35)/round((宽度-70-24-35)/40)。
说明：
35:门板边缘至墙洞口边缘的距离；
40:初设肋板间距；
70:门板边缘至墙洞口边缘的距离x2；
24:门板外部框架厚度x2；
5:肋板厚度。
10.编辑“肋板数量”参数
公式：(宽度-70mm-24mm-肋板间距+5mm)/肋板间距
改变宽度和高度，测试肋板随其变化，参数设置无误。再添加上表面饰条及门锁，并添加材质参数就完成了，在这里不再赘述。
拾取图纸上的图层快速生成轴网
1.在土建效率工具中选择
“轴网转化”功能；
2.在弹出的窗口中在“轴线图层”中点击“拾取图层”按钮，在绘图区域拾取图纸当中轴网的图层，可以选择多个不同的图层，同时可以在 “轴网图层”窗口中自由勾选需要生成轴网的图层。
3.在“轴圈号图层”中点击拾取图层，在绘图区域选择轴圈号。
注：当图纸没有轴圈号图层时，不需要在绘图区域内选择。程序会自动生成轴网编号。
4.点击左下角的齿轮按钮，可以设置其轴线类型。
在图纸中轴线和轴号不属于同一连续段内时，会影响到轴号识别，因此需设置轴号和轴网之间的误差距离“轴号偏移最大距离”。
5生成完成之后弹出结果窗口，双击查看实例在模型中的位置。
拾取图纸上的图层快速生成桩
1.在土建选项卡中选择
“图纸生桩”功能；
2.在弹出的窗口“图纸生桩”中点击“拾取图层”按钮，在绘图区域拾取图纸当中桩的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成桩的图层。
3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。
注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。
4.点击“图纸生桩”中左下角的齿轮按钮，可以设置其桩创建所需的几何参数和命名规则。
4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。
注：1.标签的选择顺序会影响到名称当中的组合顺序；
2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；
3.连接符目前不支持在每个分隔中进行自定义。
4.2标高设置。设置桩生成所需的标高、桩长和对应的偏移值。
5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的桩区域进行部分生成，或者点击“自动创建”，会生成所有的桩。
6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生成柱
1.在土建选项卡中选择“图纸生柱”
功能；
2.在弹出的窗口“图纸生柱”中点击“拾取图层”按钮，在绘图区域拾取图纸当中柱的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成柱子的图层。
3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。
注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。
4.点击“图纸生柱”中左下角的齿轮按钮，可以设置其柱子创建所需的几何参数和命名规则。
4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。
注：1.标签的选择顺序会影响到名称当中的组合顺序；
2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；
3.连接符目前不支持在每个分隔中进行自定义。
4.2标高设置。设置柱子生成所需的底部标高、顶部标高和对应的偏移值。
4.3柱类型选择。
5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的柱区域进行部分生成，或者点击“自动创建”，会生成所有的柱。
6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生承台
1.在土建选项卡中选择
功能；
2.在弹出的窗口“创建承台”中点击“拾取图层”按钮，在绘图区域拾取图纸当中承台的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成承台的图层。
3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。
注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。
4.点击“创建承台”中左下角的齿轮按钮，可以设置其承台创建所需的几何参数标高和承台厚度；
4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。
注：1.标签的选择顺序会影响到名称当中的组合顺序；
2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；
3.连接符目前不支持在每个分隔中进行自定义。
4.2几何参数设置。设置承台生成时的标高、向下偏移和承台厚度。
4.3点击确定返回拾取图层界面。
5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的承台区域进行部分生成，或者点击“自动创建”，会生成所有的承台。
6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生成梁
1.在土建选项卡中选择
功能；
2.在弹出的窗口“图纸生梁”中点击“拾取图层”按钮，在绘图区域拾取图纸当中梁的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成梁的图层。
3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在 “引线图层”窗口中自由勾选需要的边线图层。
注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。
4.当图纸中存在支座图层时，点击拾取图层，在绘图区域拾取，可以选择多个不同的图层，同时可以在 “支座图层”窗口中自由勾选需要的边线图层。
5.点击界面中左下角的齿轮按钮，可以设置其梁创建所需的几何参数如顶部标高和顶部偏移。
5.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。
注：1.标签的选择顺序会影响到名称当中的组合顺序；
2.连接符目前不支持在每个分隔中进行自定义。
6.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的梁。
7.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生成墙
1.在土建选项卡中选择
功能；
2.在弹出的窗口“图纸生墙”中点击“拾取图层”按钮，在绘图区域拾取图纸当中墙的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成墙的图层。
3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在 “引线图层”窗口中自由勾选需要的边线图层。
注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。
4.当图纸中存在门窗图层时，点击拾取图层，在绘图区域拾取，可以选择多个不同的图层，同时可以在 “门窗图层”窗口中自由勾选需要的边线图层。
提取门窗图层可以提升墙生成的连续性和整体性。
5.点击界面中左下角的齿轮按钮，可以设置其墙创建所需的几何参数如底部标高和底部偏移。
6.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的墙。
7.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生成门窗
1.在土建选项卡中选择
功能，在绘图区域内框选门窗表的范围。选择完成后会弹出识别后的内容。
“清除表格”清空当前列表内的所有内容
“拾取表格”支持多次拾取添加
点击“确定”完成门窗表的拾取
2.在功能区内点击
“图纸生门窗”按钮，在弹出的窗口“图纸生门窗”中点击“拾取图层”按钮，在绘图区域拾取图纸当中门窗的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成门窗的图层。
3.当图纸中存在编号图层时，点击拾取图层，在绘图区域选择编号图层，可以选择多个不同的图层，同时可以在 “编号图层”窗口中自由勾选需要的编号图层。
4.点击界面中左下角的齿轮按钮，可以设置门窗创建所需的几何参数如标高、门底高度和窗底高度。
5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的门窗。
6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。
拾取图纸上的图层快速生成重力流管道
1.点击
“重力流管网”功能，在“高程表”下点击拾取表格，在绘图区域内选择图纸然后框选高程表表格范围。
2. 在“坐标表”下点击拾取表格，在绘图区域内选择图纸然后框选坐标表表格范围。
3.点击界面中左下角的齿轮按钮，可以设置管网创建所需参数；
系统类型：设置管网中管道的系统类型；
管道类型：设置管网中管道类型；
参照标高：用于设置管道生成时所需要的参照高度；
绝对高程：绝对高程应根据项目实际情况进行设置；
井长度和井宽度：设置水井的长度和宽度；
4.生成完成之后需根据图纸位置手动将模型对齐。
注意：表格应符合《GB T50114-2010 暖通空调制图规范》中的相关规定，以避免识别错误。
《GB T50114-2010 暖通空调制图规范》
示例图纸
井坐标表应符合上图标准
问题：怎么才能把承重墙的平面显示改为黑色实体填充？
如果希望承重墙体的平面显示为黑色实体填充，除了逐一对设置墙体材质的方法实现还
可以通过视图过滤器达到修改所有承重墙平面显示的目的。
(1)在视图中右键“视图属性”>“可见性/图形替换”，在打开的“楼层平面F1 的可见性/图形替换”对话框中切换到“过滤器”选项卡（如图1所示）。
(2)单击下方“编辑/新建”按钮，在弹出的“过滤器”对话框单击左上角“新建”按钮，在弹出的“过滤器名称”对话框中输入过滤器名称“剪力墙”，并按下图设置：勾选类别“墙”前面的复选框，在“过滤条件”下拉列表中选择“类型名称”，条件为“包含”并在值的空格中输入“剪”，即该过滤器将过滤出所有类型名称包含“剪”字样的墙体，确定后回到“楼层平面F1 的可见性/图形替换”对话框中（如图2所示）。
(3)单击“添加”按钮，在弹出的“添加过滤器”对话框中选择刚刚创建的过滤器“剪力墙”并确定（如图3所示）。
(4)单击过滤器“剪力墙”的“截面填充图案”下的按钮，在弹出的“填充样式图形”对话框中修改填充图案为“实体填充”。多次确定关闭多有对话框观察平面视图。实现所有承重墙的实体填充（如图4所示）。
注意：此方法与修改墙体材质来实现平面实体填充相比，有所不同：材质的设置是对该图元在所有视图的显示方式的修改，及墙体在所有视图的截面均被修改为实体填充，而视图过滤器的设置只是针对当前视图的修改。
在编辑垂直复合墙的结构时，请使用“分隔缝”工具来控制墙分隔缝的放置和显示。
在执行此步骤之前，请打开墙类型的“编辑部件”对话框。 有关说明，请参见打开复合墙的编辑部件对话框。
分隔缝会在轮廓与墙层相交的地方缝删除材质。
在“编辑部件”对话框中单击“分隔缝”。
在“分隔缝”对话框中单击“添加”。
从列表中选择一个轮廓。
指定到墙顶部或底部（在“自”列中选择顶部或底部）之间的距离作为“距离”。
指定内墙或外墙作为“边”。
如有必要，为“偏移”指定一个值。
负值会使分隔缝朝墙核心的方向移动。
选择“翻转”以测量到分隔缝轮廓顶部而不是其底部的距离。
为“收进”指定到附属件（例如窗和门）的分隔缝收进距离。
单击“确定”。
以下部分显示应用的显示（
）。
在Revit中，有时需要绘制带有颜色间隔的图案，那么在Revit中如何创建呢？下面以Revit2016进行实际操作。
方法一：利用拆分命令绘制颜色间隔

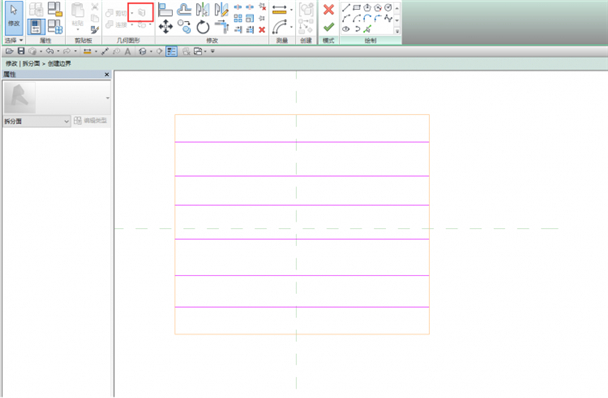

1、绘制一个任意图元，选中，点击“拆分面”命令，将图元表面拆分成条形（注意边缘不能画线），如图所示。
2、使用“填色”命令为表面添加条纹颜色，如图所示。
方法二：利用材质外观渐变色绘制
1、绘制一个常规模型，选中，添加材质。
2、选择材质“外观”下“常规”选项，将图像改为“渐变”，在纹理编辑器中改变节点颜色。
方法三：利用线样式创建颜色间隔条纹

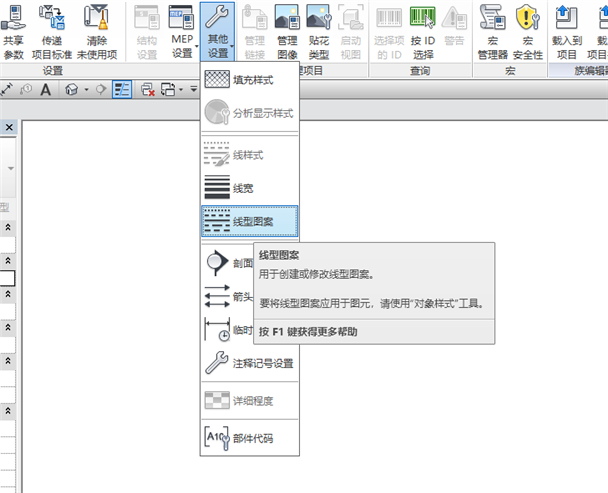

1、点击“管理”选项卡下“其他设置”菜单，选择“线型图案”命令，分别新建一个间隔线型和实线型。
2、在“其他设置”中调整线宽，完成后选择“线样式”，修改子类别下新建“实线”和“间隔线”，修改线宽和线型图案，分别设置颜色。
3、有颜色的条纹绘制完成。
意义：现实生活中有很多的带有间隔条纹图案的物品，比如斑马线、脚手架等等，掌握这类条纹的设置方法，对建模大有益处。
【来源：EABIM】
管道属于系统族，但是有时候没有我们想要的管道材质类型（如下图所示，预设选项中没有我想要的UPVC管），怎样创建呢？
1.选择“系统”选项卡下“管道”命令，在管道的实例属性栏点击“编辑类型”，弹出类型属性对话框，编辑“布管系统配置”，在弹出的对话框点击“管段和尺寸”进入“机械设置”对话框来新建管段，如下图；（可以直接点击“系统”选项卡下的机械右下角箭头进入“机械设置”对话框）
（注：如果软件中已经有自己想要的材质，可以只新建规格/类型，或者已经有规格类型，可以直接新建材质即可）
3.新建一个“UPVC塑料”的材质，为材质添加颜色并设置好其他材质参数信息；
4.添加管段规格类型，管段的尺寸可以直接从已有的管段尺寸中复制，点击“从以下来源复制尺寸目录”选择已有尺寸的管段进行复制；
（新建材质的名称和规格类型可以在“预览管段名称”中预先查看）
5.点击“确定”再次打开“布管系统配置”将管段选择刚刚新建的管段材质类型，这样我们就自己创建了一种软件中没有的UPVC塑料材质的管段。
（注：如果复制的尺寸没有想要的，可以在“机械设置”对话框中的“管段与尺寸”来新建想要的尺寸。）
文章来源：科度BIM 图/文：丹丹
巧用过滤器—快速选择构件类别
除了【可见性/图形替换】中创建过滤器，也可以使用“临时过滤器”及“选择过滤器”，“临时过滤器”的使用及创建时最方便，能快速过滤我们所选择的构件，它主要用于对构件类别的临时审查及修改，下面讲解该功能的使用方法：
同样用结构基础举例，我们利用“临时过滤器”能够快速选中“结构梁”；那么，现在只需框选整个模型，如图1所示：
图1
框选完成后，启动功能区右上方的【过滤器】，如图2所示：
图2
弹出“过滤器”对话框，如图3所示：
图3
只保留我们所需构件类别，在这里只需勾选结构框架，点击确定之后，如图4所示：
图4
它针对“梁”构件类别创建完成后，我们可以对构件的材质、标高进行修改。
免费Revit教学视频。
也许刚刚接触Revit的朋友还不清楚，Revit结构之间的扣减关系，下面就为大家介绍一下。
在使用Revit建模得过程中，需要涉及到很多扣减关系，例如板和梁相交时，板会自动扣减梁，如若后期需要算量的时候，可能会与算量的扣减规则相冲突。接下来，教大家，如何使用Revit建模的过程中解决这一问题。
1、自动扣减条件
Revit中，架构的柱、梁、墙、板有时会自动扣减，而有时不会。自动扣减的条件有两种：
①系统族构件。系统族构件必须具有结构属性。结构属性在构件属性栏勾选。
②可载入族。可载入族中(框架梁、结构柱等)在编辑族的过程中“用于模型行为的材质”属性必须选择混凝土。
2、自动剪切规律
Revit默认的扣减关系是，板减柱减梁。但是这个规则跟计价规范的规则冲突。
这时候需要将结构构件切换正确的连接顺序，使结构构件的扣减规则符合规范的扣减规则。
意义：正确的扣减关系是深化模型的前提条件，需要在建立模型的过程中引起重视。通过学习上述文章，可以了解到Revit中扣减规则，并通过使用Revit中“切换链接顺序”命令，解决Revit扣减规则和算量扣减规则相冲突的问题，合理运用。
Revit作为目前比较热门的BIM软件，已经广泛应用于各种建造工程中，而相信熟悉Revit的同学都知道，在建筑模型中，墙是一个很重要的部分，今天我们主要聊一聊墙的定位线。与建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。
墙的“定位线”属性指定使用墙的哪一个垂直平面相对于所绘制的路径或在绘图区域中指定的路径来定位墙。布置连接的复合墙时，可以根据重要的特定材质层(如混凝土砌块)来精确放置它们。不管是哪种墙类型，均可以在“选项栏”(放置墙之前)或在“属性”选项板(放置墙之前或之后)上选择下列平面中的任何一个：
墙中心线(默认)
核心层中心线
面层面：外部
面层面：内部
核心面：外部
核心面：内部
注：在Revit术语中，墙的核心是指其主结构层。在简单的砖墙中，“墙中心线”和“核心层中心线”平面将会重合，然而它们在复合墙中可能会不同。从左到右绘制墙时，其外部面(面层面：外部)默认情况下位于顶部。
在以下示例中，“定位线”值指定为“面层面：外部”，光标位于虚参照线处，并且墙是从左到右绘制的。
如果将“定位线”值修改为“面层面：内部”并沿着参照线按照同一方向绘制另一分段，则新的分段将位于参照线上方。
选择单个墙分段时，蓝色圆点(“拖曳墙端点”控制柄)将指示其定位线。
放置墙后，其定位线便永久存在，即使您修改其类型的结构或修改为其他类型也是如此。修改现有墙的“定位线”属性的值不会改变墙的位置。但是，使用空格键或屏幕上的翻转控制柄来切换墙的内部/外部方向时，定位线为墙翻转所围绕的轴。因此，如果修改“定位线”值，然后修改方向，则可能还会改变墙位置。
请注意，取消选择，而后又重新选择墙之后，蓝色圆点的位置才会发生改变。
Revit的格式刷
在Revit建模过程中，利用好的工具会让我们事半功倍，比如：我们会使用到格式刷，格式刷不仅在文档中存在，在Revit中也有，可能很多人没注意到这个功能，它就是【修改】→【剪贴板】→【匹配类型属性】，如图1所示：
（图1）
“匹配类型属性”，就是相同类型之间的图元，比如墙与墙之间、楼板与楼板之间、柱与柱之间，但是不能墙与柱。接下来用墙给大家示范一下，看看“格式刷”如何使用。
我们创建了三道材质、类型名称、高度、厚度、长度均不相同的墙体，先点击匹配类型属性命令，以第一道墙作为模板，依次单击第二、第三道墙。使用匹配类型属性匹配，如图2所示：
（图2）
我们发现只有长度没有变化，其他均变为一致。如图3所示：
（图3）
我们再换一个对象测试一下，创建三块厚度、材质、形状、类型属性不同的楼板，使用“匹配类型属性”，如图4所示：
（图4）
免费Revit教学视频。
在建模过程中，有些构件需要定义光源，那么怎么给图元添加光源呢？下面以带光源的灯为例进行讲解。
1、新建公制常规模型，打开前立面制作。用“旋转”命令绘制灯罩，如图所示。
2、在用旋转工具制作一个灯泡接口，如图所示。
3、接下来还是用旋转工具制作灯泡，并为灯泡添加材质为白色，如图所示。
4、下面为这个灯添加光源。
首先为这个族设置族类别，打开“族类别和族参数”选项卡，在族类别下拉列表中“照明设备”，然后在族参数下拉列表的“光源”后面打√，点击确定，如图所示。
5、选择光源，在属性菜单下“光域”在拉列表中“光源定义”里，对光源进行编辑，如图所示。
这里可以对光源的角度进行编辑，如图所示。
意义：通过学习此篇文章，学会了如何给构件添加合适的光源，多用于渲染效果的查看，使得模型渲染效果更佳。
现如今很多建筑物在走廊设计方面有各式各样的类型，阳光走廊是众多走廊里最受欢迎的类型之一。我们使用Revit中的概念体量来创建阳光走廊，下面跟着一起学习吧！
1.打开Revit，新建概念体量，选择”标高一”为工作平面，在工作平面上选择通过点的样条曲线来绘制一条曲线。在绘制完成后，选择点，拖动点来调整曲线，在实际过程中，可以导入CAD图纸进行绘制，更加精确。
2.通过”模型线”作为参照线，将绘制的曲线通过”镜像”得到另外一条曲线。新建标高，标高的高度可根据曲线来设置，选择合适的高度，复制两条曲线到”标高二”。
3.得到四个参照平面之后，继续绘制曲线，以中轴线为参照平面绘制顶部的轮廓线，也可以单击点来调整，尽量使顶部轮廓与周围轮廓更融洽。
4.创建五条轮廓线之后，新建自适应常规模型族，直接在工作平面上放置六个点，将六个点框选起来”使自适应”，通过点的样条曲线将二至六依此链接起来。
5.把第一点放在中轴线上，依次拾取五条曲线，查看一下，双击自适应曲线，选中二至六号点，在属性栏中点击”点”改成”造型操纵柄点”，受约束栏改成XY平面，载入到项目中。
6.选择自适应线条沿中间模型线进行复制（也可以选择自适应线条，按住Ctrl直接拖动复制）。选择中间条模型线为工作平面，对模型线上的点依次”注释”，点击”EQ”等分。
7.选择全部自适应线条，创建实体模型，得到阳光走廊的外表皮，选择绘制的所有样条线，在属性栏中将其改成参照线。
8.点击图形表面，选中”分割表面”调整UV网格，U为11，V为20。选择填充图案，选择”三角形扁平图案”。
9.新建”基于公制幕墙嵌板填充图案”族，进入到族编辑界面，点击矩形界面，改成三角形填充。在其中一条轮廓线上放置一个点，设置点为参照平面，在此平面上绘制半径为100mm的圆。选择圆圈，再选择参照线点击”创建形状”，就得到了”钢网架”。
10.框选整个图源，使用过滤器，只留下参照线，创建实心形状，将实心形状厚度改成12mm，”材质”改成”玻璃”，载入到项目中。
11.选择填充图案，选择刚才创建的族。
12.载入到项目中进行简单渲染，成果图如下。
免费Revit教学视频。
目前，在Revit的过程中，平时常用的贴图方式是使用贴花工具进行的，但是只能平面贴图，接下来跟大家分享如何在曲面上贴图。
1、首先在表面新建一个贴图同等大小的拉伸，如图所示。
2、选中创建的拉伸，点击编辑材质，进入材质浏览器，选中外观，载入图片，选中图像，修改比例，改为正确尺寸，最后点击确认，下图给了顺序，如图所示。
3、完成后效果如图所示。
意义：在实际工程中，会需要添加一些贴图，例如一些标志等，一般会通过使用软件中贴图命令来实现，但是曲面贴图则很难达成。通过学习上述文章，很好的解决了曲面贴图的添加。
一、素材库创建。
1、打开材质库，点击”创建材质库“。
2、设置保存路径。
3、新建材质。
4、调整好材质的参数和添加贴图，然后右键将改材质添加到新建的材质库中，最后确定保存当前材质，材质库自动保存完毕。
二、导入材质库。
1、打开材质浏览器点击打开现有库。
2、将adsklib文件类型的材质库导入项目中。
3、把材质库中的材质应用于当前图元，最后点击确定即可完成。
明细表是Revit软件的重要组成部分。通过定制明细表，我们可以从我们所创建的Revit模型（建筑信息模型）中获取我们项目应用中所需要的各类项目信息，应用表格的形式直观的表达。我们在实际项目中经常会用到来设置各种要求的明细表，下面我来列举一些实例运用过滤器的技巧。
在“明细表属性”对话框的“过滤器”选项卡上，创建限制明细表中数据显示的过滤器。最多可以创建四个过滤器，且所有过滤器都必须满足数据显示的条件。
可以使用明细表字段的许多类型来创建过滤器。这些类型包括文字、编号、整数、长度、面积、体积、是/否、楼层和关键字明细表参数。
以下明细表字段不支持过滤：
(1)族
(2)类型
(3) 族和类型
(4)面积类型（在面积明细表中）
(5)从房间、到房间（在门明细表中）
(6)材质参数
可基于项目中的字段创建过滤器。要基于不在明细表中显示的字段创建过滤器，则需要将该字段添加到“明细表字段”列表中，然后在“格式”选项卡上将其隐藏。
如何使用过滤器的一个示例是：在门明细表中要按楼层进行过滤。在“过滤器”选项卡中，可以选择“标高”作为过滤参数，并将其值设置为“标高 3”。只有位于 3 层上的门才显示在明细表中。
另一个示例是当我们在统计数据比较多，要区分两种类型时。可以使用添加参数字段的方法，下面简单演示。如果下面的表格要区分出两个表格，一个普通门、一个特殊门表格。如何做呢？
首先添加一个参数字段。打开明细表实例属性对话框,点击字段命令。出现明细表属性对话框。
点击添加参数,输入名称，确定。明细表将多出一列新建的A1列，若不需要显示在明细表中可以打开格式面板，选择参数字段，勾选隐藏字段选项。
选择特殊门的一行在A1列下输入数字1，如下面所示。
使用过滤器面板中过滤条件为A1—等于—1确定，则只显示特殊门。反之同理。
在进行建筑专业的翻模操作时，很多小伙伴都有过这样的经历，建筑图纸中通常都会表达剪力墙，并且不同的图纸中表达的方式并不相同。
有一些图纸中的普通建筑墙与剪力墙共用图层
有一些图纸中剪力墙是以块的形式进行表达
还有一些图纸中剪力墙与建筑墙是分开图层，但图层线重叠
不同的表达方式都会带来一些不一样的问题，例如，当普通墙体与剪力墙共用图层时，由于存在很多普通墙线与剪力墙线共线或者重合的情况，导致翻出来的墙体中很多重合或者错误墙体；当剪力墙以块的形式进行表达时，需要先将图块进行炸开在拾取，这样也会导致部分墙体缺失（根据炸开后的图层情况而定）。那么我们该如何将正确的表达图纸中的剪力墙呢，小编的建议是建筑专业翻建筑构件，结构专业翻结构构件，也就是说在结构专业（利用结构图纸）中进行剪力墙的翻模，这样不仅能避免因为图层问题导致的模型重叠或者缺失问题，同时还能将剪力墙中的信息表达完整（暗柱，结构墙），下面我们来看下具体的操作。
下图是某项目的剪力墙施工图
下面利用结构专业的提取工具为当前图纸进行操作。
在Revit中进行自动建模
适当放大查看
由于CAD中墙线与柱线重合
导致柱子与墙体重合
这里继续使用【一键扣减】工具来扣减掉重叠部分
使用【万能刷】工具批量为异形柱（转角柱）赋予材质
（这里需要提前为任意一个异形柱赋予材质）
切换到三维视图查看一下
查看构件信息
这样我们就完成了对剪力墙的绘制
其余建筑墙体可以直接在建筑图中进行翻模
（由于建筑图纸中的墙线一定是与剪力墙重叠的，所以会导致翻出的建筑墙与结构墙重叠，橄榄山将在新版本的【一键扣减】工具中加入“结构墙扣减建筑墙”，保证建筑墙体与结构墙体之间的正确表达，这样就可以完美的绘制各种墙体了）
含有多种材质的构件族，载入项目后仍可以修改材质的方法：
简单示例：下面螺帽和螺杆添加材质：
1）建好族后：添加材质参数
2）设置材质值
3）同样的方法，添加第二中材质及对应值
4）材质关联
点击模型添加材质的部分–>左侧属性栏（材质）–>关联材质
5）将族载入项目后，可以通过编辑类型修改材质（点击族实例–>编辑类型–>点击右侧…即可修改对应部分的材质）
仅为了容易区别，如有不同见解，请多多指教
Revit软件是我们在使用BIM相关技术必备的一款其中，其中无论是建模还是建族，都能发挥出强大的作用。下面，就让我们来看看Revit在机电管道中都有怎么样的具体作用吧。
我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？下面我们一起了解下如何设置布管系统。
1、首先点击“系统”选择“管道”→“编辑类型”如图1所示。
图1
2、在弹出的“类型属性”对话框中“复制”管道类型，命名新的管道类型为“镀锌钢管-沟槽连接”→确定，如图2所示、
图2
3、在“类型属性”对话框中的“类型参数”栏中点击“布管系统配置”→“编辑”；
在弹出的下级对话框中点击“管段和尺寸”选项；
在弹出的下级“机械设置”对话框中点击“管段”右侧的新建图标；
在弹出的下级“新建管段”对话框中，选择“材质和规格/类型”，在“从以下来源复制尺寸目录”下拉选择“铁，铸铁-22”，如图3所示。
图3
4、“材质和规格/类型”，可以进行材质以及规格类型的新建，如图4所示。
图4
5、在弹出的“材质浏览器”中，新建一个材质，重命名为“镀锌钢管”，点右侧“外观”，设置颜色RGB:157,157,157,勾选“反射率”，确定，如图5所示。
图5
6、回到“新建管段”对话框，刚才新建的材质“镀锌钢管”已经显示出来，在“规格/类型”中输入“沟槽连接”,“确定”，如图6所示。
图6
7、此时在机械设置里面就能找到设置的管道，打开“管理”选项卡下的“设置”菜单栏，打开“机械设置”如图7所示。
图7
在弹出的“机械设置”对话框中点“管段和尺寸”，在右侧“管段”中展开下拉菜单，找到刚才新建的管段“镀锌钢管-沟槽连接”，“确定”即可。如图8所示。
图8
在设完楼板的表现填充图案以后，在三维视图中旋转模型，图案不跟随楼板旋转。这种情况怎么解决？（如图-1所示）
创建一块楼板（如图-2所示）
为楼板添加面层并且设置好面层的材质为水磨石。（如图-3所示）
在填充样式里面会看到有绘图和模型两个选项。我们填充的时候若选用绘图，填充上的图案不会在旋转模型的时侯同步旋转。若选用模型填充，填充上的图案会随模型一同旋转。
在绘图填充的时候，因为我们视图上的比例是1:100，而图案填充的比例是1:1，所以我们新建编辑我们所需要的填充方式的时候要按比例放大100，例如我们地砖是600的，我们就要创建“地砖-6×6”的地砖填充方式。如图-5所示
如图-6“地砖-6×6”即是刚刚创建的新的填充样式
我们填充完图案的平面显示（如图-7）。
我们填充完图案的三维显示（如图-8）
由图-8可以看到填充图案没有跟着模型旋转。
在模型填充的时候，因为模型填充是按照实际尺寸填充的。我们调填充的时候只要用实际数值即可，如图-9所示：
“地砖600×600”即是刚刚创建的新的填充样式（如图-10），我们填充完图案的平面显示，（如图-11）。
我们填充完图案的三维显示（如图-12），可以看到填充图案已经跟模型一起旋转了。
Revit创建完地形后，想要在地形中再绘制一条道路，可以使用拆分表面或者子面域命令来进行创建。今天教大家如何使用这两个命令，以及这两个命令的区别。
图文步骤详解
1、首先双击进入场地平面，然后点击体量与场地选项卡下地形表面命令，进行地形的创建，高程由高程点控制，具体数值在选项栏里输入。创建完成之后点击完成。
2、点击体量与地形选项卡里的子面域命令，然后绘制出道路的形状。点击完成。
3、先点击体量与场地选项卡里的拆分表面命令，然后点击第二块场地，进入拆分表面编辑界面，绘制出形状。注意这里是第一点不同，拆分表面命令编辑模式下，轮廓只能是一条封闭的线。而子面域可以有多条轮廓线。
创建完成，修改一下道路材质之后的样子：
4、然后将创建的道路删除，这是第二点不同，子面域创建成的道路删除之后原地形是完整的，而拆分表面创建的道路删除之后原地形就是缺少了道路那一块地形。说明拆分表面是在将原地形拆分为两个表面，可以单独编辑，而子面域创建的道路属于原地形，没有单独创建出一块新地形。
1、导入柱子结构平面图
选择“插入”选项卡下的“导入CAD”→选择已有的“柱子结构平面图”DWG格式，导入单位选择“毫米”，如下图所示
导入CAD后，不会显示导入的CAD，这时需双击鼠标滚轮，则会出现如下图所示的界面
（双击鼠标滚轮：会同时显示所有的图）
需将CAD图纸解锁→选择“移动”选项卡→点击1轴和A轴的交点→移动到所画轴网的1轴和A轴的交点→上锁（不上锁的话，图纸容易发生移动）
2、编辑柱子类型
选择“结构”选项卡下的“柱子”→选择“高度”→选择柱子类型为“现浇混凝土矩形柱C30”→点击“编辑类型”→根据实际柱子尺寸，然后复制出相应的柱子尺寸，填写b和h→更换柱子材质
3、绘制柱子
编辑好柱子类型后，可以开始绘制柱子，按照CAD图纸给好的小方框安置柱子即可
柱子全部画完后，选中全部柱子，根据已有的CAD图纸中的建筑标高和结构标高，来确定柱子的沉降，（本次例题是沉降100）
沉降时底部标高和顶部标高需同时改成“-100”
4、绘制三层柱子
柱子全部画完后，选中全部柱子→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→选择“与选定的标高对齐”→选中“3F”,点击确定，如下图所示
如碰到复制后，底部偏移和顶部偏移不是-100，选中柱子修改即可，柱子绘制完成，如下图所示
免费Revit教学视频。
有些使用Revit的朋友反映，在安装完Revit后，遇到的问题还是非常多的，比如当传递Revit文件，在新电脑Revit软件中打开文件后，所有自定义添加的图像都将丢失。
1、在新的电脑打开Revit软件，单击“文件”菜单中“选项”命令。
2、在弹出的“选项”对话框的“渲染”分组下，将材质所在位置添加进来。
3、打开项目，已经丢失的贴图已经重新显示在构件上了。
意义：由于项目中添加的图像为本地文件，所以在项目传递的过程中，会出现渲染的图像丢失的现象。通过学习上述文章，将图像的文件夹在“选项”对话框“渲染”分组下重新添加，可以大批量的恢复材质中添加的图像，达到项目想要的渲染效果。
问题：让结构柱与墙体一样，能够在粗略和精细情况下分别显示不同的填充方式。
在结构柱族中嵌套二维详图构族，利用可见性设置在控制其显示方式。
(1) 创建结构柱族（添加柱材质、宽、深度参数）如（图-1）所示。
(2) 创建二维详图构件族，在族中创建填充区域，添加宽、深度参数，如（图-2所示）。
(3) 嵌套二维详图构件族，使其参数与结构柱中的参数关联，如（图-3）所示。
(4) 二维详图构件族的可见性设置，如（图-4）所示。
(5) 载入项目中进行测试。
粗略显示，如（图-5）所示：
精细显示，如（图-6）所示：
如何利用Revit绘制条纹墙体？下面就为大家介绍一下。
在进行模型外装饰绘制的时候经常会出现有条纹的墙体造型，总结了三种绘制方法跟大家交流一下常见的带有条纹造型的墙体有以下两种：
首先，我们来讲讲第一种，绘制这种墙体一般有两种方法：
这种方法与第一种方法的区别在于，这种方法是将分隔条与墙体合成一个整体，在绘制其他墙的时候也可以自带分隔条而不需要每一面墙都去添加
接着，我们来讲讲第一张图片中的第二种带条纹墙体的绘制方法
为什么要选择合适的材质呢，因为有些材质的特性中不包含“凹凸”这一项
我们先看看原始宽度下条纹的样式
然后修改它的宽度
来源丨益埃毕教育
在管道设计中，某个管路可能会采用多于一种的管材和连接方式。
例如，对于喷淋系统，小管径时可采用镀锌钢管，大管径时可采用无缝钢管或焊接钢管。同样对其管件，小管径采用丝扣连接，大管径采用法兰连接或者卡箍连接。
步骤一：编辑布管系统配置
创建或者选择一种需要修改的管道类型后，点击“属性”栏中“编辑类型”命令，结果如图所示：
点击布管系统配置的“编辑”，继续点击管段下栏可选择多种管段，如需用到多种管段点击“+”号添加一行新管段，结果如图所示：
步骤二:设置管段和尺寸
点击“管段和尺寸”，弹出管道设置中管段和尺寸属性框，结果如图所示：
若需要添加新的管段，点击“新建管段”图标。在“新建管段”对话框中可以选择材质、规格/类型、尺寸目录，结果如图所示：
步骤三：最后设置管件、连接方式及完成布管系统配置
依次配置各种管件的族设置最大和最小尺寸，弯头、三通、四通连接方式。设置完点击确定完成布管系统配置。这样当使用该种管道类型画管道时，根据管径的不同，系统自动按设置选择不同类型的管段、管件及连接方式。
-END-
在使用Revit设计建模过程中，当模型需要添加材质，点击材质后，发现材质显示不出来，如图所示。那么应该如何解决呢？
第一种情况：未完成安装材质库解决方法：1、在相关网站下载相对应软件版本的材质库文件或者拷贝其他安装完成电脑的材质库。2、将其安装在材质库路径为：C:Program Files (x86)Common FilesAutodesk SharedMaterialsTextures1Mats，有1、2、3三个文件夹均是，如图所示。
注意：在新安装完软件之后，打开软件也会有材质库打不开的情况，可以尝试重启软件，若不行，再考虑材质库的重新安装。安装完成之后重启软件。第二种情况：自身材质库文件损坏1、在电脑系统中找到这个材质库程序进行修复，如图所示。
2、修复完成后，重启软件并点击材质库，结果如图所示。
编辑
越来越多的建筑使用异型窗，像以下这些建筑就安装了异型窗。今天，就和大家一起学习Revit中弧形窗的构建方法，希望可以帮助大家更有效地进行建模操作。
我们使用Revit中创建族的方法来演示。
1.打开Revit，点击族中”新建”，新建一个公制窗。
2.打开之后我们点击”三维视图”，在三维视图中，就是窗户的洞口。双击洞口边缘，在选项卡中的”修改|洞口剪切”中修改洞口的尺寸和形状。
3.在”创建”-“工作平面”-“设置”中设置适当的工作平面，在”项目浏览器”中打开刚才选取的适当立面，通过”创建”-“形状”中选择”拉伸”命令，来绘制窗框的形状（需要使用”打断”、”修剪”、”延伸”等命令）。
4.属性面板中约束的拉伸起点和拉伸终点一般为一正一负数值相同（相对于选取工作平面不同），在”材质和装饰”中新建一个名为窗框材料的参数，标识数据子类别选择”框架/竖挺”，完成窗框的创建。
5.以同样方式，创建横挺竖挺。一般横挺竖挺的拉伸起点和拉伸终点小于窗框。
6.同样使用”拉伸”命令，创建玻璃。一般玻璃的拉伸起点和拉伸终点为3和-3，材质和装饰不选择，标识数据子类别选择”玻璃”。
7.成果展示
免费Revit教学视频。
有时候项目上可能会有做三维透视效果图需要，那么在Revit中，如何制作三维透视效果图呢？请看下面详细讲解。
1、首先打开一个项目，如图所示。
2、将视图切换到平面视图，然后在菜单栏中的视图选项卡下选择三维视图命令，在三维视图的下拉选项卡下选择相机命令，（实际上任何视图（不包括透视图）都可以使用相机命令，本次只讲平面相机）如图所示。
3、点击之后，在上方的菜单中勾选透视图，并根据项目需要设置合适的标高，如图所示。
4、根据项目需要选取合适角度放置相机，而后便会自动跳转对应的透视图，如图所示。
5、如果显示的视图不合适，可以将裁剪视图关掉或者调整到合适的视口，如图所示。如果有显示材质的需要，选择真实模式便可，更多功能请自由探索。
意义：通过学习上述文章，学会根据项目需要创建三维透视效果图。
