在revit建模的过程中我们经常遇到一些带分格缝的建筑表面，如果我们一块一块建模的话将会花费大量的时间，下面我们就介绍一种简单的方法处理表面分隔缝的方法。

1.我们找一张与建筑物表面一致的图片，然后用PS等可以编辑的软件打开，首先我们按材质一块的实际大小调整图片大小，按1mm等于1像素调整以便于以后尺寸调整和对齐。然后在图片上方和右方按分格缝的宽度个画一块和分隔缝颜色一致的边界如图，保存图片。

做一张空白图按分格缝一半的大小在面材大小四周的画上黑边如图，保存图片。

2.打开revit画一道墙，点击编辑类型给墙体新建一个材质，点击外观载入第一张图，并选择尺寸为图片大小，如图所示。

3.勾选凹凸载入第二张图，适当调整凹凸数量，选择尺寸为图片大小尺寸如图。点击确定我们在真实模式下查看墙体三维模型，我们可以看到带分格缝的图像了，但是这个材质分格缝是不能随意调整的，如果我们调整材质偏移所有该材质都会偏移，下面我们介绍一种方法可以只是调整单个构件的材质。

4.点击图像再点击表面填充图案如图所示。

再按图示顺序点击各个选项这样就可以设置完成单个构件分格缝调整了，这里最主要的是第一步一定要点击模型，这样分格缝才能调整，否则无法调整。

5.这样我们就做出了分格缝可以自由调整的模型了，我们可以在着色模式下对分割线进行移动对齐等命令（可以按Tab键进行选择）以满足我们的需要如图(在着色模式下调整分割线真实模式下分隔缝也会对应调整)。

明细表是指可以在图形中插入、用以列出建筑模型中的选定对象相关信息的表。对象由包含数据的特性构成。明细表标记提供了一种高效的工具，用于收集附着对象的特性数据，以在明细表中显示。

可以使用软件提供的默认工具生成基本明细表。在执行更复杂的任务（如在项目中创建自己的明细表、分类或使用公式）前，很重要的一点是，要了解特性数据、特性集和特性集定义是如何交互的。

以下总结了几点明细表功能：

例如门、窗、设备、管道、管件、柱子、材质、计算等

4.提供量的统计，但并不是意味着可以通过明细表进行造价。

引导关注利用各种技巧，快速、准确地工程量是工程从业者面临的一个重要问题。工程量图形算量的出现对减轻者工作强度起到了重要作用，但鉴于算量软件还不普及的情况下，手工算量的技巧还有深入研究的必要，下面谈谈在工程实践中积累的一些手工算量的经验和技巧，以供相关人员参考。

一、利用各种基数计算工程量

在工程量计算中有一些反复使用的基数。对于这些基数，我们应在计算各分部分项工程量以前先计算出来，供在后面计算时直接利用，而不必每次都计算，以节约时间，提高计算的速度和准确性。这些基数主要为“三线一面”，即“外墙外边线”、“外墙中心线”、“内墙净长线”和“面积”。对于“三线”的长度，如遇墙厚不一或各层平面布局不同时，应按墙厚、层分别统计。另外“室内净面积”“首层建筑面积”和“内墙面净长线”也是经常利用的基数。

1、建筑面积（S建筑面积）和首层建筑面积（S首层建筑面积）。

建筑面积本身也是一些分部分项的计算指标，如脚手架项目、垂直运输项目等，在一般情况下，它们的工程量都为S建筑面积。S首层建筑面积可以作为平整场地、地面垫层、找平层、面层、防水层等项目工程量的基数，如北京市建筑工程预算定额中，曾经把平整场地的工程量按S=1.4S首层建筑面积计算。

2、室内净面积（S室内净面积）。

室内净面积可以作为室内回填土方、地面找平层、垫层、面层和天棚抹灰等的基数。利用这个基数有两点要注意：一是，如果地面是做块料面层时，地面面层的工程量S应在S室内净面积的基础上，加口处的块料面积；二是，天棚若为斜天棚，则应在室内净面积的基础上乘坡度系数。

3、外墙外边线的长（L外墙外边线）。

外墙外边线是计算散水、外墙面（裙）装饰、外脚手架等项目的基数。

（1）散水的计算。按国家预算定额规定的工程量计算规则，散水是按实际面积计算，如果建筑物的外形是一种非四边形的多边线，而我们仍按逐块累加的方法计算的话，则很难计算。在实际工程中，我们可以这样计算，如散水宽度为B，则散水面积工程量S散水=L外墙外边线×B+4B2，这个公式不但适用于矩形的建筑外形，还适用于非矩形的建筑外形。

（2）外墙面（裙）装饰面积计算。如建筑物外墙面（裙）高度为H，则外墙面（裙）装饰面积S=L外墙外边线×H。

（3）外脚手架的工程量计算。外脚手架的工程量S=L外墙外边线×H，H为檐高。

4、外墙中心线（L外墙中心线）。

外墙中心线是外墙基础沟槽土方、外墙基础体积、外墙基础防潮层等项目工程量的计算基数。

（1）外墙基础沟槽土方，V=L外墙中心线×S沟槽横断面积。

（2）外墙基础体积，V=L外墙中心线×S沟槽横断面积。

（3）外墙体积，V=L外墙中心线×H×δ，H为墙高，δ为墙厚。

（4）外墙基础防潮层面积，S=L外墙中心线×δ，δ为外墙基础厚。

5、内墙净长线（L内墙净长线）。

内墙净长线的作用主要表现在计算内墙体积上，内墙体积V=L外墙中心线×H×δ，H为墙高，δ为墙厚。值得注意的是，我们不能像利用外墙中心线一样，把内墙净长线用在计算内墙沟槽土方体积和内墙基础体积上，原因是内墙净长线不等于内墙基础净长线，前者在数值上较后者大。

6、内墙面净长线（L内墙面净长线）。

内墙面净长线不同于内墙净长线，外墙的内面也称为内墙面。用内墙面净长线来计算踢脚线和内墙面抹灰工程量很方便。

（1）踢脚线L的计算。

根据国家定额规定，踢脚线的工程量为室内净空周长，即房间内墙面的长度，即L=L内墙面净长线。不过，防腐耐酸章节的踢脚线，则不能按此方法计算。

（2）内墙面抹灰面积S。

如前所述，内墙面不同于内墙墙面，如果仅仅用内墙净长线计算，则会出现工程量漏算的情况。利用内墙面净长线计算内墙面抹灰，则S=L内墙面净长线×H，H为内墙面净高。

当然，我们在计算时，亦可几种基数交叉和配合使用。如我们计算出内墙面净长线，则可根据矩形面积计算公式，算出室内净面积S室内净面积，利用外墙外边线计算出首层建筑面积等。

二、合理安排计算顺序

合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

1、计算建筑部分的顺序。

计算建筑部分时，应按基础工程、土石方工程、混凝土工程、木门窗工程、砌筑工程这样一个顺序，而不能按定额的章节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。

例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。利用这些数字时，要注意这样两个问题，一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除；二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土、模板后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

2、计算装饰部分时，要先地面、天棚，后墙面。

先算地面工程量的好处是可以利用地面的面积，计算出平面天棚和斜天棚的面积。计算墙面扣除门窗及洞口面积时，可利用先前算出的面积。当以房间为单元计算抹灰工程量时，有一点值得注意的是，同一门窗要扣两次面积。

3、计算预制混凝土构件时，要按预制构件的施工顺序计算。

根据工程量计算规则，预制混凝土构件的制作、运输、安装都要计算损耗量。因此，我们在计算预制混凝土构件时，首先根据施工图计算预算量，再依次根据定额规定的损耗率计算制作工程量、运输工程量、安装工程量，最后计算预制构件灌缝工程量。利用这个顺序计算，除了计算的快速和准确外，还能保证预制构件计算项目的科学性，不会漏项。

三、利用“两表”计算

“两表”指的是：预制混凝土构件表、门窗表。

1、预制混凝土构件表。

该表主要用于统计和计算预制混凝土构件混凝土工程量以及钢筋、模板用量。计算时应按结构施工图顺序每图单独列表，以防漏算。在计算结构工程量时，宜一次算出并填入相应表内，并注意标出对应位置，以便在计算相应墙体工程量时扣除。其中，相同型号的预制构件只计算一次，另统计出该构件的各层数量和总数。（预制混凝土构件表表式略）

2、门窗表。

该表应在计算主体工程前先行完成。根据设计图特点，列表统计各种门窗的数量、单个面积、总面积、型号、材质、作法，以供列项用，并分别列出各层以及不同墙厚位置的数量与面积，供计算内外墙砌筑工程量和抹灰工程量。

四、利用预算手册和标准计算

为了提高计算速度，各地都编有预算手册，利用预算手册可使一些烦琐、零星的计算变成查表计算，从而简化计算过程，以节约时间。

例如：

在计算砖基础工程量时，某一砖基础高1.2m，基础墙宽度为240mm，长10m，大放脚为等高六层，如果直接计算则很麻烦，特别是大放脚部分。计算时我们利用公式“基础断面积=基础墙宽度×基础高度+大放脚增加断面积”得到：S=1.2×0.24+42×0.0625×0.126=0.619（㎡）如果我们利用预算手册中“等高、不等高砖基础大放脚折加高度和大放脚增加断面积表”，查到折加高度和增加面积分别为1.378m和0.3308㎡，则：S=0.24×（1.2+1.378）=0.619（㎡）或S=1.2×0.24+0.3308=0.619（㎡）

从以上计算可以看出，利用预算手册可以使有些本来很复杂的计算变得简便。对于采用的人孔板、洗涤池、小便池、晒衣架等，这些部分经常碰到，每个部分需计算的项目很多，计算时又很烦琐，因此，我们平时可以把相应的单位工程量计算出来，写在图集上，需要用时直接使用。

建筑工程预算的工程量计算是一项复杂、烦琐的工作，要做好这项工作，不仅要认真、细致，更要懂得如何利用各种技巧去简化计算，以减少劳动强度，节约时间和保证计算的准确性。

    一、命令概述

    明细表是将项目中的图元属性，以表格的形式统计以展现出来.明细表可以列出要编制明细表的图元类型的每个实例，或根据明细表的成组标准将多个实例压缩到一行中。

    二、类型区别

    1、位置：“视图”选项卡→“创建”面板→“明细表”命令

    2、明细表的分类：“明细表/数量”、“图形柱明细表”、“材质提取”、“图纸列表”、“注释块”、“视图列表”。

    3、几种明细表的功能

    3.1：明细表/数量：可以用来统计门窗、墙、幕墙嵌板等的数量。

    “明细表/数量”主要用于创建关键字明细表或建筑构件的明细表。

    3.2：图形柱明细表：可以统计出柱子所在的位置及高度

    为柱子创建明细表；主要是便于柱子的查看和修改，创建柱明细表前必须有轴网，以便对柱子进行定位。

    3.3：材质提取：可以提取所选构件类型的材质

    “材质提取”用于创建所有Revit族类别的子构件或材质的列表。

    3.4：图纸列表：可以统计在Revit项目中所创建的图纸及信息

    图纸列表是将项目中所创建的图纸以列表的方式展现出来，方便寻找查阅。

    3.5：注释块：可以统计“注释”选项卡下，“符号”面板中的命令的标注

    “注释块”可以把项目中用注释选项卡下符号面板的标记统计出来

    3.6：视图列表：可以统计项目中项目浏览器下的所有视图、

    “视图列表”可以把项目中的所有视图，根据所给的字段统计出来,方便之后的查阅更改。

    以上我们所创建的所有明细表，都可以在项目浏览器下找到

    文章来源：华筑建筑科学研究院

    Revit填充样式在我们出图时经常会用到，填充样式可以控制图形外观，另外设置填充样式，可便于在“材质”中设置填充图案。

    单击“管理”选项卡—“其他设置”—“填充样式”：

    在此界面我们可以进行新建、编辑、删除和复制，如上图。

    Revit中填充图案类型有“绘图”和“模型”两类，绘图可绘制详图，模型代表建筑实际图元外观，例如墙上的瓷砖。

    我们可以新建填充样式，默认主体层中的方向为定向到视图，填充样式新建有简单和自定义两种。

    简单的可以通过设置线角度和线间距，但是对于复杂的我们可以通过自定义，导入CAD的“acad.pat”文件，一定要注意检查导入比例，这里给大家一个路径：

    导入以后，我们就可以使用自定义填充图案啦~

一、悬挑脚手架施工事故原因分析

（一）事故原因分析

1、连墙件不足；

2、连墙件拆除；

3、材料破损、损坏；

4、基础不合格;

5、搭建错误；

6、斜撑不足；

7、斜撑错误；

8、脚手架知识缺乏；

9、缺少协调；

10、违反常规；

11、没有遵守指令；

12、没有执行图纸、信息；

13、没有进行常规检查。

（二）事故易发部位分析（占比）

1、外电线路0. 99%；

2、临时设施 1.19%；

3、外用电梯 1.98%；

4、现场临时用电线路2.47%；

5、土石方工程3. 16%；

6、涵板结构3. 75%；

7、施工机具3.85%；

8、井字架与龙门架6.72%；

9、基坑6.72%；

10、模板6.82%；

11、塔吊11.86%；

12、脚手架11.86%；

13、洞口和临边15.51%；

14、其他23.12%；

二、安全监理工作要点

多层悬挑架，将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架。

（一）施工方案及相关资料的整理、审核

1、悬挑脚手架在搭设之前，应制定搭设方案并绘制施工图指导施工。对于多层悬挑的脚手架，必须经设计计算确定。其内容包括：悬挑梁或悬挑架的选材及搭设方法，悬挑梁的强度、刚度、抗倾覆验算，与建筑结构连接做法及要求，上部脚手架立杆与悬挑梁的连接等。悬挑架的节点立杆与底座应采用焊接或螺栓连接，不得采用扣件连接作法。其计算书及施工方案应经上级技术部门及施工企业总工审核。超过一定规模的【依据】《危险性较大的分部分项工程安全管理办法》（住房城乡建设部令第37号）文，要求施工单位组织专家论证后报监理埋审批。

2、施工方案应对立杆的稳定措施、悬挑梁与建筑结构的连接等关键部位，绘制大样详图指导施工。

3、拟投人使用的脚手架材料、构配件的质量有效证明资料及进场复试报告等。

4、 安全施工技术交底记录。

5、上岗作业人员(架了工)的有效上岗证件。

6、脚手架的安全检查与维护记录。

7、脚手架合格验收记录。

8、脚手架的拆除记录。

（二）施工过程中监理巡视检查要点

监理工程师在平时巡检时，要求操作工人必须正确使用安全防护用具，依据审批完成的专项施工方案进行施工搭设，发现问题必须及时制止，并及时下发监理工程师通知单，要求限时整改，情节严重的下发工程暂停令。

1、悬挑梁及架体稳定

1)单层悬挑的脚手架的稳定关键在斜挑立杆的稳定与否，施工中往往将斜立杆连接在支模的立柱上，这种作法不允许。必须采取措施与建筑结构连接，确保荷载传给建筑结构承担。

2)多层悬挑可采用悬挑钢梁。悬桃钢梁尾端固定在钢筋混凝土楼板上。另一端悬挑出楼板。

3)立杆的底部必须支托在牢靠的地方，并有固定措施确保立杆底部不发生位移。

4)多层悬挑每段搭设的脚手架，应该按照一般落地脚手架搭设规定， 垂直不大于二步，水平不大于三跨与建筑结构拉接，以保证架体的稳定。

5)悬挑钢梁悬挑长度应设计确定，锚固段长度应按设计确定，锚固段长度不应小于悬挑段长度的1.25倍。型钢悬挑固定端应采用2个(对)及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固规定。锚固型钢的主件结构混凝土强度不得低于C20。悬挑间距应按悬挑架体立杆纵距设置一根，每一纵距设置一根。

6)锚固位置设置在楼板上时，楼板的厚度不宜小于120mm，如果楼板厚度小于120mm应采取加固措施。

悬挑钢梁穿墙构造

2、脚手板

1)必须按照脚手架的宽度满铺脚手板，板与板之间紧靠，并应用安全网双层兜底。施工层以下每除10m应用安全网封闭。脚手板平接或搭接应符合要求，板面应平稳，板与小横杆放置牢靠。

2)脚手板的材质及规格应符合规范要求。

3)不允许出现探头板。

3、荷载

1)悬挑脚手架施工荷载应进行计算，并符合设计和规范要求，按施工方案规定，施工中不准超载使用。

2)在悬挑架上不允许堆放设备料，严禁利用脚手架穿滑车做垂直运输或固定混凝土泵管。

3)钢丝绳、钢拉杆不参与悬挑钢梁的受力计算。

4、监理工程师应督促现场交底并按下列阶段进行架体的检查和验收

1)脚手架搭设之前，施工单位技术负责人必须组织作业人员进行交底；搭设后现场监理工程师组织有关人员按照施工方案与规范要求进行检查验收，确认符合要求方可投入使用。

2)交底、检查验收工作必须严肃认真进行，要对检查情况、整改结果填写记录内容，并有签字。

3)悬挑钢梁完工后及脚手架搭设前应进行验收。

①.悬挑钢梁完工后及脚手架搭设前应进行验收。

②.作业层上施加荷载前。

③.每搭设完6～8m高度后。

④.达到设计高度后。

⑤.遇有六级大风与大雨后或寒冷地区开冻后。

⑥.停用超过一个月。

5、立杆的构造要求

1)双排脚手架立竿的纵距(立距)宜控制在1.05米～2米之间。

2)单排脚手架立竿的纵距(立距)宜控制在1.2米～2米之间。

3)立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按规范要求采用。

4)单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。

脚手架立杆的对接、搭接应符合下列规定：

A、当立杆采用对接长时，立杆的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50mm；各接头中心至主节点的距离不宜大于步距的1/3；

B、当立杆采用搭接接长时，搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；

5)脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。

6、纵横向扫地杆构造要求

脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200m处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

7、纵向水平杆的构造应符合下列规定：

1)纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；

2)纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：

A、两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近节点的距离不应大于纵距的1/3。

B、搭接长度不应小于1m， 应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小100mm。

8、横向水平杆的构造应符合下列规定：

1)作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2；

2)当使用冲压钢板脚手架、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用白角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插人长度不应小于180mm；

3)当使用竹笆脚手板时，双排脚手架的横向水中杆的两端，应用直角扣件固定在立行上，单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插人墙内，插人长度不应小于180mm。

主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

9、架体防护

1)悬桃脚手架的作业层外侧，应按照临动防护的规定设置防护栏杆和挡脚板，防止人、物的坠落。

2)架体外侧用密目网封严。

a、单层悬挑架包括防护栏杆及斜立杆部分，全部用密目网封严。

b、多层悬挑架上搭设的脚手架，仍按落地式脚手架的要求，用密目网封严。

10、层间防护

1)按照规定作业层下应有一道防护层，防止作业层人及物的坠落。

a、 单层悬挑架一般只搭设一层脚手板为作业层，故须在紧贴脚手板下部挂一道平网作防护层， 当在脚手板下挂平网有困难时， 也可沿外挑斜立杆的密目网里侧斜挂道平网， 作为人员坠落的防护层。

b、多层悬挑搭设的脚手架，仍按落地式脚手架的要求，不但有作业层下部的防护，还应在作业层脚手板与建筑物墙体缝隙过大时增加防护，防止人及物的坠落。

2)安全网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护时必须采用平网，不准用立网代替平网。

（三）脚手架构配件材质

脚手架搭设之前，监理工程师对脚手架搭设材质进行检查验收。

1、脚手架材质要求同落地式脚手架，杆件、扣件、脚手板等施工用材必须符合规范规定。

2、悬挑梁、悬挑架的用材、应符合钢结构设计规范的有关规定，应有材质检测报告。

3、脚手架采用直缝电焊钢管Φ 48mm x 3.5mm钢管如有损坏，破裂、弯曲、严重锈蚀、有孔洞的，应禁止使用。

4、扣件铸件的材料采用可锻铸铁或铸钢，扣件的螺栓拧紧扭力矩达65N.m时，扣件本体、螺栓、垫圈均不得发生破坏；扣件螺杆要有防锈油，螺杆螺帽不滑丝，扣体无损害、破损。经现场监理工程师见证取样复试合格后方可使用，具体承载力设计值如下：

对接扣件承载力设计值：3.2KN (约326公斤) ；

直角扣件承载力设计值：8.0KN (约816公斤) ；

旋转扣件承载力设计值： 8.0KN (约816公斤)。

5、脚手板可采用钢、木、竹材料制作，单块脚手板质量不宜大于30kg。

钢制脚手板般用厚 2mm的钢板压制而成，长度2～ 4m，宽度250mm，表面应有防滑措施。采用厚度不小于50mm的杉木板或松木板， 长度3～6m,宽度200～50mm。 并在外排立杆内侧安装高度不小于180mm挡脚板。

6、型钢悬挑梁宜采用双轴对称截面的型钢，悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。

悬挑梁尾端应在两处及以上固定于钢梁混凝土梁板结构上，锚固型钢悬挑梁的U型钢筋( HPB235 )拉环或锚固螺栓直径不宜小于16mm。

每根型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国检标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

7、安全网和密目网式安全网应有产品生产许可证和质量合格证，选用绿色密目式安全网，要求阻燃，并应符合《密目式安全网》GB16909和《安全网》GB5725的规定。

三、监理需要审核、整理、收集的资料

1、脚手架搭设专项方案；

2、扣件、钢管、安全网合格证、复试报告等质量证明文件；

3、作业安全技术交底；

4、特种作业人员上岗证。

    目前BIM在桥梁方面的应用还不够成熟，大部分的桥梁BIM设计都是简单的从二维图纸到三维的翻模工作或者用于制作动画需要。我们知道，BIM是“建筑信息模型”的英文简称，那么作为一个信息的载体，应该不止停留在外观上，而应该更多地承载建筑的特征信息，如特征尺寸、材质、配筋等。另外，我认为BIM还应该用于提高设计效率。像在CAD一般都会有通用图一样，BIM可以通过建立“族”来实现建筑的参数化设计。下面我就简单介绍一下如何通过建立“族”的方式进行单箱梁的参数化设计。

    首先，我们需要理解族的概念，族简而言之，就是具有相同特征的物体的集合。如所有的圆柱体，就可以看做一类族，因为它们都可以通过底面半径和高度这两个特征表示，通过修改底面的半径和高度，可以得到所有的圆柱体。Revit的族也是同样的道理，通过用参数表达同一类物体的特征信息，并修改参数，可以得到任意相同特征的建筑物体。

    下图为基于Revit族建立的曲线单箱梁实体，其中单箱梁的梁高、梁宽、腹板厚等特征参数可通过参数进行修改。要建立Revit族，首先要确定选用什么类型的族样本文件。Revit为了简化族创建的操作，提供了很多创建族的样本文件。不同样本文件适用于不同类型的族的创建，对于箱梁这类梁结构，可选用“公制结构框架-梁和支撑”样板文件。在该样本文件下，主要需要定义箱梁的截面，并对截面的尺寸进行参数化，最后再进行拉伸。

    单箱梁模型

    族样本文件的选用

    1.建立截面

    在打开“公制结构框架-梁和支撑”样板文件后，会出现下图所示界面。其中黑色的粗线代表模型线，也就是模型截面拉伸的路径线，模型线的端头和末尾就是在放置模型时所需要定义的起点和终点。矩形的灰色框为矩形梁的顶面。墨绿色的虚线代表参照平面，参照平面有两个作用，一是提供一个二维操作的平面，二是给物体的约束提供参照。最后就是尺寸标注，这里“长度=3000”代表已经将最外侧两个参照面之间的水平距离进行参数化了，参数名为“长度”，设置值为3000；另外我们还需注意到还有两个“EQ”的尺寸标注，这里EQ代表两个标注的距离是相等的，而不是指情商。此处的“EQ”充当了约束的角色，也就是说最外侧两个参照平面相对于最中间的参照平面要保持对称。在建立族时，约束的存在是为了能够将物体内部各个元素的相对位置关系予以确定，从而在参数确定后，能生成唯一的实体。

    样本文件打开界面

    在这里，我们可以删除长方体以及中间四个参照平面，因为我们只需要模型起点和终点对应的两个平面，将模型线端头和末尾拖拽至与两侧参照平面平齐，这样生成的模型的长度与族参数“长度”的数值就会保持相同。族参数“长度”的值可通过双击相应的尺寸标注或者在菜单栏“族类型”中进行修改。可以发现，当族参数“长度”的值发生变化时，模型线的长度也会相应变化。

    族参数值修改前

    在建立箱梁截面前，首先需要设置参照平面，即设置进行绘制截面的二维平面。选择菜单栏“创建”——“设置”——“选择一个平面”，选中最左侧的参照平面，选择“立面左”即切换至模型线起点位置的垂直平面

    在建立箱梁截面时，为了方便后面的参数化，建议按由简单到复杂、由整体到局部的方式绘制截面。在完成基础部分时，添加相应的约束，并设置参数，当修改参数能实现截面正确变换时，再绘制细节的截面部分。这样的好处是可以及时排查错误，发现多余的约束，从而节省整个建模时间。本次要建立的箱梁截面如下，包括顶板、底板、腹板、挑臂和倒角部分。按照整体到局部的绘制方式，应先建立外部轮廓，再建立内部箱室轮廓。

    箱梁截面

    这里教大家一个技巧，首先在CAD图中绘制号一个箱梁截面，然后在Revit中选择“插入”——“导入CAD”，即可将CAD图形导入到Revit当前的操作平面当中。这里需要注意的是，在默认情况下，被导入的CAD图形的原点与当前操作平面的原点重合，建议在绘制CAD图形时，将原点设置在正确的地方，在这里我将其原点设置在顶板中心，导入后的界面如下图所示。

    导入CAD截面

    将CAD图形导入后，选择“创建”——“拉伸”，在右侧绘制菜单栏中选择“拾取线”，将外轮廓全部选择，点击“完成编辑”，则会生成一个具有箱梁外轮廓的实体模型。这里可以将导入的CAD图形关掉，即选中CAD图形，点击左下角像眼镜的图标，隐藏图元即可，隐藏后界面如下图所示。

    箱梁轮廓实体

    2.创建约束

    接下来需要对这个实体进行约束，首先，我们想要让它关于中心线保持对称。双击模型进入编辑模式，选择对齐标注，对顶板两侧和中心线位置的参照平面之间距离进行连续标注，标注后会出现“EQ”的字样，点击一下即完成了顶板的对称约束，即相对于中间的参照平面保持对称，如下图所示。完成约束后，点击退出编辑，当你拖动顶板左右边线时，你会发现另一边也会相应对称移动。同样你可以继续对底板进行对称约束，不过这里要标注的是底板角点到中心线的距离。

    创建对称约束

    另外，需要将箱梁的顶面与参考标高对应的平面进行对齐，这时需要用到对齐功能，输入“AL”命令，先选择参照标高对应的虚线，再选择箱梁顶面线，这时会出现一个锁的图标，且显示锁是打开状态，点击一下锁的图标，则完成对齐约束。完成约束后再将模型往下拖动时就会出现错误，并警告不满足约束条件，也就是说此时顶面只能在参考标高所在的水平面内移动。完成最基本的约束后，即可开始添加族参数，实现截面尺寸的参数化。

    创建对齐约束

    3.族参数的建立

    对于箱梁截面，最基本的尺寸参数有顶板宽、底板宽、顶板厚、底板厚、腹板厚等。由于最开始建立的是外部轮廓，因此先建立外部轮廓的尺寸参数。Revit建立族参数的主要步骤就是先将物体的特征尺寸进行标注，然后将标注添加到族参数中，以一个从参数名来定义它的特征尺寸。双击实体进入编辑模式，这里可以先标注箱梁最外侧边线之间的距离，然后将标注选中，这是菜单栏会出现如下窗口。其中标签中放置的就是已经定义好的族参数，选择右侧的红圈中的图标，则会出现“参数属性”对话框，在这里你可以定义族参数名称，定义好后点击确定。

    创建族参数

    标注参数化

    那如何通过之前定义好的族参数进行顶板宽的变化呢，退出编辑模式，在菜单栏中点击红圈中的图标“族类型”，即会出现“族类型”的对话框。在这个对话框中，可以修改“顶板宽”对应的数值，修改完点确定，则箱梁的顶板宽会发生相应的变化。另外，参数也可以事先在“族类型”对话框中定义好，然后选中标注，点击标签，选择实现定义好的参数也可以将标注进行参数化。其余尺寸如底板宽和梁高等也可以采用类似的方法进行参数化。这里要注意的是，对齐标注可以标注线与线、点与线和点与点之间的距离，如标注顶板的宽度可以标注箱梁最外侧边线之间的距离，而底板宽则标注两个底角点的距离。当表达截面的特征尺寸时，一定要将特征点或者特征线之间的位置关系理清楚再进行标注参数化。

    参数数值修改

    这里我主要对顶板宽、底板宽、梁高、挑臂端部厚度和挑臂根部厚度进行了参数化，即可完整表达箱梁外轮廓的信息。在族类型窗口中，可自由修改对应族参数，从而实现外轮廓的变化。

    箱梁外轮廓尺寸参数化

    外轮廓族参数

    下面开始建立箱室的轮廓，双击模型进入编辑模式，采用“偏移”功能，即输入“O”命令，建立箱室内轮廓边线，再采用“修剪”功能，即输入“TR”命令，将内轮廓多余的边线进行修剪形成一个闭合的整体，如下图所示。

    添加箱室内边线

    箱梁完全参数化

    建立完成后，对顶板厚、底板厚和腹板厚进行尺寸标注，并采用相同的步骤进行参数化，则单箱梁的参数化设计基本完成。在实际的工程应用中，为防止腹板与顶底板交点处应力集中，还会进行倒角处理。对于倒角部分，则在原箱梁模型的基础上添加四个三棱柱即可，点击“创建”——“拉伸”，建立四个三角形截面，如下图所示。

    添加倒角部分

    将每个三角形与腹板、顶底板内边线贴合的两个边对齐到对应的箱室内边线，再对三角形的两个边进行尺寸标注和参数化，则完成倒角部分的参数化设计。

    倒角参数化

    最后双击参考标高楼层平面进入到参考标高平面内，将箱梁和倒角模型端头与末尾对应的平面对齐到外侧两个参照平面当中，如下图所示，这样就可以实现长度的变化。然后点击“修改”——“连接”——“连接几何图形”，将箱梁和倒角部分进行连接，进入三维视图，即可得到箱梁的完整模型。

    梁端对齐

    箱梁三维视图

    4.导入项目

    在完成单箱梁族的建立后，导入到项目中，通过定义起点和终点以及连线的方式，即可完成箱梁模型的放置，如下图所示。完成放置后，选中模型，点击窗口左侧属性栏的编辑类型，修改其中的尺寸参数，即可自动完成整段梁截面尺寸的修改。

    单箱梁模型

    单箱梁类型参数修改

• 规范/图集名称：《GB50054-2011 低压配电设计规范》
• 实施日期：2012-06-01
• 被替标准号：GB50054-95

内容简介

本规范适用于新建、改建和扩建工程中交流、工频1000V及以下的低压配电设计。

本规范是根据原建设部《关于印发<二OO一～二OO二年度工程建设国家标准制订、修订计划>的通知》(建标[2002]85号)的要求，由中机中电设计研究院有限公司会同有关单位在原《低压配电设计规范》GB 50054—95的基础上修订而成的。
本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本规范共分7章和1个附录，主要技术内容包括：总则、术语、电器和导体的选择、配电设备的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。
修订的主要技术内容有：
1．将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V及以下；
2．取消了原规范总则中对于选用铜、铝导体材质的规定；
3．增设术语为单独一章，删除附录中的名词解释；
4．补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定；
5．补充了选用具有中性极的开关电器的规定；
6．补充了IT系统中安装绝缘监测电器的规定；
7．补充了等电位联结用的保护联结导体截面积选择的规定；
8．将原第三章“配电设备的布置”中的第二节“配电设备布置中的安全措施”和第四章“配电线路的保护”中的第四节“接地故障保护”合并，并增加“SELV系统和PELV系统及FELV系统”一节，为第5章“电气装置的电击防护”；
9．在“配电线路的保护”一章中增加了“配电线路电气火灾防护”一节；
10．增加了关于“可弯曲金属导管布线”、“地面内暗装金属槽盒布线”、“矿物绝缘电缆敷设”、“预分支电缆敷设”的规定；
11．对原规范部分条文进行了补充、完善和调整。

规范目录

1 总 则
2 术 语
3 电器和导体的选择
3．1 电器的选择
3．2 导体的选择
4 配电设备的布置
4．1 一般规定
4．2 配电设备布置中的安全措施
4．3 对建筑物的要求
5 电气装置的电击防护
5．1 直接接触防护措施
5．2 间接接触防护的自动切断电源防护措施
5．3 SELV系统和PELV系统及FELV系统
6 配电线路的保护
6．1 一般规定
6．2 短路保护
6．3 过负荷保护
6．4 配电线路电气火灾防护
7 配电线路的敷设
7．1 一般规定
7．2 绝缘导线布线
7．3 钢索布线
7．4 裸导体布线
7．5 封闭式母线布线
7．6 电缆布线
7．7 电气竖井布线
附录A 系数k值
本规范用词说明
引用标准名录
附：条文说明

强制性条文

3.1. 4 在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。
3.1.7 半导体开关电器，严禁作为隔离电器。
3.1.10 隔离器、熔断器和连接片，严禁作为功能性开关电器。
3.1.12 采用剩余电流动作保护电器作为间接接触防护电器的回路时，必须装设保护导体。
3.2.13 装置外可导电部分严禁作为保护接地中性导体的一部分。
4.2.6 配电室通道上方裸带电体距地面的高度不应低于2．5m；当低于2．5m时，应设置不低于现行国家标准《外壳防护等级(IP代码)》GB 4208规定的IP××B级或IP2×级的遮栏或外护物，遮栏或外护物底部距地面的高度不应低于2．2m。
7．4．1 除配电室外，无遮护的裸导体至地面的距离，不应小于3．5m；采用防护等级不低于现行国家标准《外壳防护等级(IP代码)》GB 4208规定的IP2×的网孔遮栏时，不应小于2．5m。网状遮栏与裸导体的间距，不应小于100mm；板状遮栏与裸导体的间距，不应小于50mm。

    文章来源：学天BIM学院

    看了上面的图片，是不是觉得这些灯笼非常漂亮，这些就是咱们中国的宫灯，又称宫廷花灯，是中国彩灯中最富有特色的传统手工艺品之一。宫灯始于东汉，盛于隋唐，具有浓厚的地方特色，宫灯顾名思义是皇宫中用的灯，主要是些以细木为骨架镶以绢纱和玻璃，并在外绘以各种图案的彩绘灯，它以雍容华贵、充满宫廷气派而闻名于世。那今天咱们就来用BIM来建立一个属于自己的宫灯。宫灯的制作需要用到做族的相关知识，那么什么是族？族又有什么用呢？

    首先明确，AutodeskRevit中的所有图元都是基于族的。建模的过程实际上就是把不同的族拼装在一起，族像是零件，而制作族就是制作一个新的零件，可以用在模型中。

    建模时的异形结构，装配式高度定制的构件，机电项目中的各种型号的设备，都是需要制作或者对已有的族进行编辑才能得到的，

    多练习族的制作，才能让你在之后的项目中提高模型精度和建模速度。

    PS：偷偷告诉你们，有些高端族可以直接满足机械加工精度要求哦，设备厂家采购这种族价格很高，所以也有一些人专门做族或靠卖族赚钱，收入也是相当可观呢。

    咱们先来看下用BIM做出的宫灯的整体样式

    宫灯模型制作步骤

    咱们先来看下尺寸

    1、打开软件–点击新建族–选择公制常规模型；

    2、点击创建–选择拉伸–开始创建轮廓；现在开始创建出一个你想要的宫灯轮廓，本阶段在绘制时都是在平面图中进行的。将宫灯轮廓的材质设置为自己想要的；

    3、点击创建–还是选择拉伸–创建宫灯上的玻璃，咱们在平面上创建时，可以使用拾取轴，设定好偏移之后可以快速地绘制完轮廓。将创建出的图元的材质设为玻璃。

    4、点击创建–使用拉伸和旋转–创建宫灯的穗部，创建完成一个之后将材质设为自己想要的颜色，然后可以将这个穗成组，然后进行阵列，分别布置到宫灯的角上。

    5、对模型进行美化，利用拉伸等命令，画出蜡烛、把手等部位。

    教程结束啦

    跟着大神一步步操作

    是不是特别很简单呢

    大家可以多发挥才智

    创造出更多更好看的东西哟

  培训网校课程目录

  零基础培训教程

  项目实战训练营

1、叶形斜墙的创建

问题：与地面垂直的弧墙以及逐渐扭曲的与地面倾斜的弧墙，用体量实心融合生成的会导致两道墙体都不与地面垂直？

解决方法：

用两个体量来绘制（体量实心拉伸+体量实心融合），再用空心体量将多余的剪切掉，如图1所示。

缺点：墙体的交接不是很完美。

图-1

(1)选择内建体量——融合命令——绘制上下截面样式——完成体量绘制。

(2)建完体量模型后——用面墙为体量附上需要的墙体类型，如图2所示。

图-2

2、转角斜墙的创建

问题：转角处斜墙的情况比较复杂所以单用体量面墙是难以达到预期目的的？

解决办法：

这个转角处有两片墙体一片是垂直于地面，一片是倾斜于地面的，为了让两片墙体的交接处平滑所以初步分析得应该用体量来创建这两片墙体。

(1)先分析垂直的墙体，这片墙体上下都有开洞，上面是个转角窗的一部分而下面有门。所以先用面墙生成一整面普通墙体。然后再创建一片幕墙，将幕墙的自动嵌入功能勾选。最后在分别对两面墙体编辑轮廓使其满足立面要求的样式即可。

(2)再分析斜墙，乍一看这片墙亦应该用同样的办法。但是仔细观察可见这面墙的上部的转角窗部分是沿着倾斜方向开洞的，而其下半部分的开窗是垂直于地面的。其实这也不是关键所在。最重要的是对于体量生成的面墙，这面墙是不能来编辑轮廓的。所以之前的办法全部被推翻。所以我们对这面墙分上下两部分处理。上半部分生成个面幕墙系统，然后编辑其网格的分布，最后分别改其嵌板的材质即可。由于倾斜的面墙不能编辑轮廓所以需要重新建出下半部分的体量；然后生成面墙开窗；最后线处理一下把多余的边线变成不可见线，如图3所示。

图-3

3、异形截面斜墙的创建

问题：这片斜墙从各层平面上看是“凹”字形的，这片斜墙虽然有底轮廓，但是其顶部是附着在曲面屋顶上的，所以这面斜墙是不能直接用融合来做的。

解决办法：

可以把这个异形墙体拆分为三个部分。

(1)先根据相应的平面图画出两面常规的墙体，再从剖面上编辑这两面墙的轮廓形状使之与剖面的形状相同。剖面的顶部轮廓应尽可能与屋顶的底面相接。

(2)然后再来看看中间的墙体。这个墙体的剖面轮廓是阶梯状的，所以用内建模型来做，将其族类别设置为墙体，然后在剖面上编辑轮廓最后生成实心拉伸，然后再用空心拉伸切出相应的形状。

(3)在此之后对于一般的墙体来说，就可以直接插窗了。但是这片墙的上下两个窗子在垂直方向不是一个插入基准面的。所以还得用两个空心拉伸去剪切出两个洞口，最后用不基于墙的窗在相应的位置上建出要求的窗样式来。

(4)把位于这三片墙的交角处多余的边线用线处理工具中的不可见线替代就可以了。这样就完整的建出来这片异形墙体了，如图4所示。

图-4

清单计价项目特征的描述，是投标人报价的依据之一。同时，关于清单计价中项目特征的描述会影响到组价定额子目的套取，那如何判断项目特征描述是否到位， 这里有15条准则。

准则1：涉及正确计量的内容必须描述

如窗洞口尺寸或框外围尺寸，由于“03”将门窗以“樘”计量，1樘门或窗有多大，直接关系到门窗的价格，对门窗洞口或框外围尺寸进行描述就十分必要。

“08规范”虽增加了按“㎡”计量，如采用”樘”计量，上述描述仍是必须的。

准则2：涉及结构要求的内容必须描述

如混凝土构件的混凝土强度等级，是使用C20还是C30或C40等，因混凝土强度等级不同，其价格也不同，必须描述。

准则3：涉及材质要求的内容必须描述

如油漆的品种：是调和漆、还是硝基清漆等；管材的材质：是碳钢管，还是塑钢管、不锈钢管等；还需对管材的规格、型号进行描述。

准则4：涉及安装方式的内容必须描述

如管道工程中的钢管的连接方式是螺纹连接还是焊接；塑料管是粘接连接还是热熔连接等就必须描述。

准则5：对计量计价没有实质影响的内容可以不描述

如对现浇混凝土柱的高度、断面大小等的特征规定可以不描述，因为混凝土构件是按“m&p3;”计量，对此的描述实质意义不大。

准则6：对挖基础土方的描述

不必按每个基础的情况进行描述，基础土方的挖深可按定额规定XX米以内分类进行描述，这样同样能做到让投标方考虑放坡的问题。逐个的描述实质意义不大，挖基础土方需要描述基础类型。

准则7：应由投标人根据施工方案确定的可以不描述

如对石方的预裂爆破的单孔深度及装药量的特征规定，由清单编制人来描述是困难的，由投标人根据施工要求，在施工方案中确定，自主报价比较恰当。

准则8：应由投标人根据当地材料和施工要求确定的可以不描述

如对混凝土构件中的混凝土拌合料使用的石子种类及粒径、砂的种类及特征规定可以不描述。因为混凝土拌合料使用石还是碎石，使用粗砂还是中砂、细砂或特细砂，除构件本身特殊要求需要指定外，主要取决于工程所在地砂、石子材料的供应情况。至于石子的粒径大小主要取决于钢筋配筋的密度。

准则9：应由施工措施解决的可以不描述

如对现浇混凝土板、梁的标高的特征规定可以不描述。因为同样的板或梁，都可以将其归并在同一个清单项目中，但由于标高的不同，将会导致因楼层的变化对同一项目提出多个清单项目，可能有的会讲，不同的楼层功效不一样，但这样的差异可以由投标人在报价中考虑，或在施工措施中去解决。

准则10：无法准确描述的可不详细描述

如土壤类别，由于我国幅员辽阔，南北东西差异较大，特别是对于南方来说，在同一地点，由于表层土与表层土以下的土壤，其类别是不相同的，要求清单编制人准确判定某类土壤的所占比例是困难的。

在这种情况下，可考虑将土壤类别描述为综合，注明由投标人根据地勘资料自行确定土壤类别，决定报价。

准则11：施工图纸、标准标注明确，可不再详细描述

对这些项目可描述为见××图集××页号及节点大样等。

由于施工图纸、是发、承包双方都应遵守的技术文件，这样描述，可以有效减少在施工过程中对项目理解的不一致。

同时，对不少工程项目，真要将项目特征一一描述清楚，也是一件费力的事情，如果能采用这一方法描述，就可以收到事半功倍的效果。因此，建议这一方法在项目特征描述中能采用的尽可能采用。

准则12：注明由投标人自定的项目可不详细描述

清单编制人在项目特征描述中应注明由投标人自定，如土石方工程中的“取土运距”、“弃土运距”等。

首先要清单编制人决定在多远取土或取、弃土运往多远是困难的；其次，有投标人根据在建工程施工情况统筹安排，自主决定取、弃土方的运距可以充分体现竞争的要求。

准则13：没有具体选用规定的项目可不详细描述

计价规范对“A.2.1混凝土桩”的“预制钢筋混凝土桩”计量单位有“m／根”两个计量单位，但是没有具体的选用规定，在编制该项目清单时，清单编制人可以根据具体情况选择“m”、“根”其中之一作为计量单位。

但在项目特征描述时，当以“根”为计量单位，单桩长度应描述为确定值，只描述单桩长度即可；当以“m”为计量单位，单桩长度可以按范围值描述，并注明根数。

准则14：零星砌砖等具体化的项目需恰当描述

计价规范对“A.3.2砖砌体”中的“零星砌砖”的计量单位为“m³、㎡、m、个”四个计量单位，但是规定了“砖砌锅台与炉灶可按外形尺寸以“个”，砖砌台阶可按水平投影面积以“㎡”计算，小便槽、地垄墙可按长度以“m”计算，其他工程量按“m³”计算。

所以在编制该项目的清单时，应将零星砌砖的项目具体化，并根据计价规范的规定选用计量单位，并按照选定的计量单位进行恰当的特征描述。

准则15：对规范中没有项目特征要求的个别项目，但又必须描述的应予描述

由于计价规范在我国初次实施，难免在个别地方存在考虑不周的地方，需要我们在实际工作中来完善。

例如A.5.1“厂库房大门、特种门”，计价规范以“樘”作为计量单位，但又没有规定门大小的特征描述，那么，“框外围尺寸”就是影响报价的重要因素。

因此，就必须描述，以便投标人准确报价。同理，B.4.1“木门” 、B.5.1“门油漆” 、B.5.2“窗油漆”也是如此，需要我们注意增加描述门窗的洞口尺寸或框外围尺寸。

蒸压砂加气块采用水泥、石灰作为钙质材料，石英作为硅质材料，加入铝粉作为引气剂，预养切割，再经高温蒸汽养护而成。高精度、轻质高强，耐久抗渗，防火性能优越，可钉、可锯、可刨，具有一定抗震能力，施工便捷，是传统蒸压加气块的升级换代产品。

一、砂加气块砌筑工艺

1墙面编号、排块

应根据施工图纸，对所有墙面位置进行、编号、通过或建模排块。确定轻砌块规格大小及用量，进行合理切割，减少施工产生的边角料数量。批量非标准块应用大圆锯或带锯切割，禁止砍剁。

2加气块薄层砌筑

第一皮轻砌块，应先用水润湿基面，然后用1：3水泥砂浆铺砌10~30mm；第二皮轻砌块的砌筑，须待第一皮轻砌块水平灰缝的砂浆初凝后方可进行。黏合剂应采用专用批灰刮勺铺浆，灰缝控制3mm以内，并以水平尺、橡胶手锤校正轻砌块的水平和垂直度。轻砌块就位时用双手抱住，底面对准位置后缓慢放下。

3垂直平整度的控制

用橡胶手锤轻击，使轻砌块符合准线要求为止。每层应从转角或定位轻砌块处开始砌筑，砌一块，校正一块，控制砌体标高和表面平整度。砌块高低不平时采用磨砂板磨平，砌筑时应清理浮灰。

4构造柱、墙体拉结做法

构造柱可不砌马牙槎，可改为平接槎，可利用U形砖设置按埋式构造柱或普通支模方式施工。

墙体与柱拉结方式：采用2Φ6mm拉结钢筋，灰缝下皮的轻砌块上应刻槽，在槽内埋入拉结钢筋。也可采用燕尾形抗震连接铁件，只须在铁件孔中向轻砌块上钉入3枚50mm长钢钉即可。沿高度方向间距600mm设置。

墙体砌至接近梁板底时，应留10~20mm缝隙为宜，可直接采用PU发泡剂进行填充。墙体与剪力墙、柱竖向构件之间可预留10~15mm缝隙，采用黏结剂填充。沿竖向不大于600mm设置“L”形铁件。

5洞口部位做法

过梁可采用砂加气专用过梁、普通钢筋混凝土预制过梁；小型洞口或圈梁可采用U形块施工，即利用U形块替代常规的模板，混凝土达到拆模条件，拆除下部支撑体系。

预制块：洞口两侧每隔一皮砖设置加气混凝土加强块，高度同加气块高度，宽度200mm。

6机电线槽施工方法

先弹线然后沿线电动切割机切槽，开槽深度不得大于1/3墙厚。线槽应用聚合物砂浆分2次补平，第一次填实至距表面5～8mm处，有个公众号叫工地艺哥说，很不错，推荐关注一下。待干后再用聚合物水泥砂浆填补，宜比墙面微凹2mm，再用黏合剂补平，沿槽长外贴宽度不小于100mm的耐碱玻纤网格布。

砌筑工艺标准

墙面垂直度、平整度实施中能达到3~4mm误差，满足薄层抹灰施工条件。

砌筑施工效果

二、薄抹灰施工工艺

薄层砂浆抹灰主要用于平整度高的墙体抹灰，厚度一般在3~5mm。对基层平整度要求高，抹灰采用专用罩面黏结剂施工，每平方米轻质砖施工面积的砂浆施工用量约为3~4kg 。

1基层处理
清除墙面上灰尘、污垢及残留的砂浆。

2规方、挂网
房间弹线规方、不同材质交接部位增铺200mm宽的耐碱纤维网格布粘贴牢固。

3窗收口
收口采用1:2.5水泥砂浆或加气块薄片粘贴施工。窗口铺设耐碱网格布，防止角部开裂。

4底披施工
采用干法施工，即抹面施工前精确砌块表面不洒水湿润，直接涂抹专用砂浆找平。

5面披施工
将专用砂浆先薄抹一层后用力压实，使砂浆挤入细小缝隙内，压实抹平。

薄抹灰工艺标准

薄抹灰厚度3~5mm，成活面墙面垂直度、平整度、阴阳角方正均能到到2~3mm误差。

薄抹灰施工效果

“砂加气+薄抹灰”工艺有助于节能减排和资源综合利用，有助于提升工程质量，提高施工效率，在降低施工现场噪声和扬尘污染等方面都有着积极的意义。

以下文章来源于重庆知行达工程咨询有限公司 ，作者知行达咨询

工作中经常听圈子内的朋友说某某项目的二次构件采用植筋的方式与主体构件进行连接，编制清单时注意不要漏项。

由此引发思考：

1.什么是植筋？其施工工艺又是什么？

2.难道只有我们常说的二次构件才存在植筋吗？是否还有其他情况？

3.植筋的规范依据是什么？软件如何处理？如何进行手工计算？

4.植筋的计价又是如何考虑？

一、钢筋植筋定义

植筋，又叫种筋，是建筑结构抗震加固工程上的一种钢筋后锚固利用结构胶锁键握紧力作用的连接技术。

工艺流程：弹线定位→钻孔→洗孔→注胶→植筋→固化养护→抗拔试验。

适用规范：

《混凝土结构后锚固技术规程》（JGJ 145-2013）；

《混凝土后锚固连接》（14G308）。

二、植筋应用场景

1.主体结构加固

在维修加固工程中需要将新增加的加固钢筋与原结构构件有效连接，使工程达到加固效果，在不破坏原有结构构件的情况下多采用植筋方式。

2.二次结构

在二次结构存在植筋的构件多为构造柱或圈梁，前者为竖向植筋，后者为水平植筋，单从施工难度对比，上部竖向植筋＞水平植筋＞下部竖向植筋。

3.砌体加筋

一般二次改造空间布局采用砌体墙作为分隔墙时，其内部砌体加筋采用植筋方式与主体构件进行有效连接。当然在大多数房建项目中为施工方便，施工现场也多采用植筋方式而不采用预留方式处理砌体加筋。

三、植筋工程计量

1.植筋计量

根据《重庆工程量计算规则CQJLGZ—2013》中计量规范，植筋按“个”计量。（注：国标13清单无植筋清单，但不代表植筋不计算。）

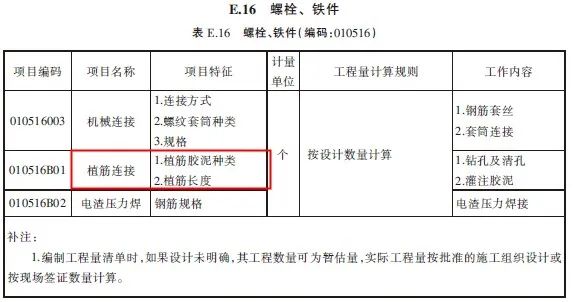

 图示 重庆13清单说明

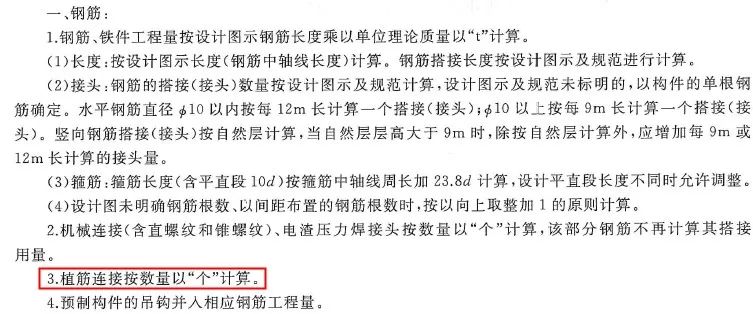

根据《重庆市房屋建筑与装饰工程计价定额》2018版规定，植筋连接按数量以“个”计算。

图示 重庆18定额说明

2.植筋规范

2.1根据14G308图集及JGJ 145-2013规程，对受拉钢筋最小锚固长度为max（0.3ls，10d，100mm）；对于受压钢筋最小锚固长度为max（0.6ls，10d，100mm）；对于悬挑构件尚应乘以1.5的修正系数，即1.5*max（0.3ls，10d，100mm）或者1.5* max（0.6ls，10d，100mm）。其中ls为植筋的基本锚固深度，d为钢筋直径。

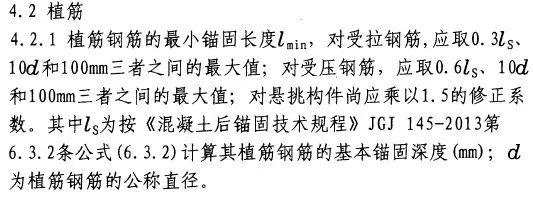

图示 14G308图集P13

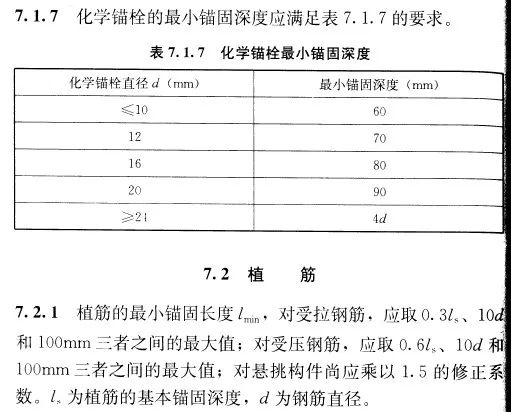

图示 JGJ145-2013规程P62

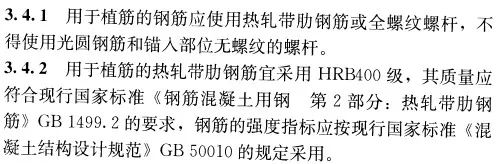

2.2根据14G308图集及JGJ 145-2013规程，对植筋材质进行了说明，植筋选用的钢筋宜采用HRB400级钢筋（即日常所说的三级钢）,且规程中明确表示不得使用光圆钢筋（即日常所说的一级钢）。

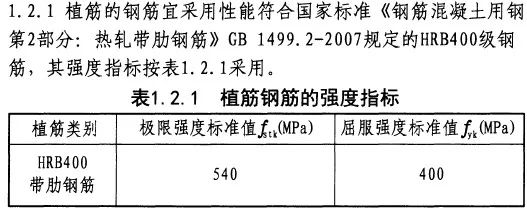

图示 14G308图集P6

图示 JGJ145-2013规程P14

3.软件计算

广联达软件对于构造柱、圈梁等钢筋计算设置中可以选择连接构造的做法，同时可以根据图集及规程要求设置计算锚固深度。

图示 软件计算方式

4.灵活计算

对于软件无法计算的植筋情况应采用手工计算，例如主体结构加固中形成的植筋、二次后砌墙体通长加筋采用植筋的工程量计算。

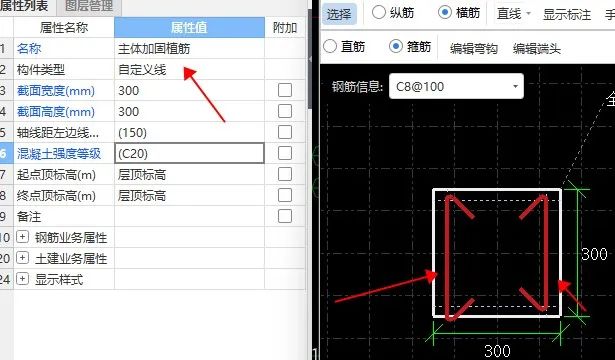

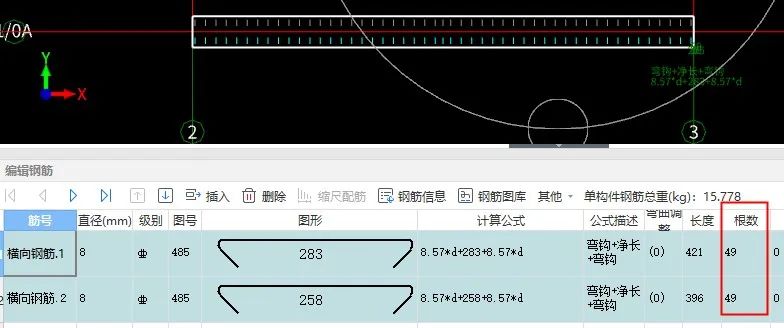

主体结构加固植筋根据图纸要求，按表格计算植筋根数，或者采用CAD软件偏移整列方式进行计算个数。此处推荐大家可以研究采用自定义线方式，提取自定义线箍筋根数的方式进行计算最为方便，且计算部位有据可查（注：此方法未考虑起步距）。

图示 自定义线计算方式

图示 主体加固植筋工程量

二次砌墙体通长加筋植筋工程量可以采用表格进行统计计算，也可以采用前面提到的自定义线方式进行计算（自定义点提取箍筋根数），当然还有直接提取砌体加筋钢筋根数进行提量（注：此方法的前置条件是钢筋定尺长度大于墙体长度），下面就如何直接软件提取砌体墙内植筋根数的方式进行讲解：

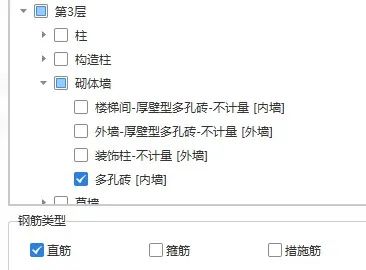

1）选择设置报表范围，只勾选各楼层砌体墙中要计算植筋的构件，钢筋类型只勾选直筋。

图示 软件报表设置范围选择

2）选择明细表中的“钢筋形状统计明细表”进行导出，此时表格中的根数总和乘以二就是需要计算的植筋根数。

图示 钢筋形状统计明细表

四、植筋如何计价

根据《重庆市房屋建筑与装饰工程计价定额》2018规定，植筋定额子目不含植筋用钢筋，其钢筋按现浇钢筋子目执行，当采用手算时应特别注意此部分钢筋用量需要计算并在现浇钢筋中进行计价。

图示 重庆18定额说明

编写：郭诚成

审核：总工办

    在建模过程中，有些时候需要对模型材质进行标记。那怎么对材质进行标记呢？下面来讲解一种方法。

    1、拼揍一个阳台出来，再建一个族作为阳台栏杆护脚。护脚加个长度参数，材质由里向外分别是混凝土，现场浇注-C30、水泥砂浆、花岗岩、挖方、抛光，如图所示。

    2、然后把栏杆护脚载入项目中，如图所示。

    3、选择阳台栏杆及护脚，调整好角度，在操作窗口下面工具栏，找到解锁的三维视图，在里面选择保存视图并锁定视图，如图所示。

    4、选择栏杆扶手，在修改选项里找到创建零件，把场景中族**开了。选择栏杆护脚，在修改选项中找到编辑分区，可以把面层距离调整下，如图所示。

    5、最后在注释选项中找到材质标记一一标记即可，如图所示。

    意义：通过学习本篇文章，不仅学会了对模型进行材质标记，还了解到了如何创建零件，方便以后建模使用。

在安装工程中管道和线管的尺寸相对来说要复杂一些，一般都需要根据对应材质表的公称直径来加工，这点在Revit中也是相同的。我们就在上一节中风管族的基础上进行讲究，管道标准管径的变径弯头是如何制作的

1.修改类别和类型参数：

打开上一节中我们制作的风管弯头族，将类别改为“管件”，保证零件类型为弯头，使用直径

由于风管用的风管尺寸，无法修改改为管道尺寸，因此需要全部删除并重建

注意：如果尺寸设置为公共的长度，管件的单位则会受项目单位中公共规程中的长度单位设置的影响了

接下来我们依次设置类型参数，原理请参照上一节课程的内容

1）添加7个管道尺寸实例参数，公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径

2）公称直径1和公称直径2设置两个不同大小的默认参数

3）延长线半长公式设置为：弯曲半径 * tan(角度 / 2)

4）延长线长度公式设置为：延长线半长*2

2.查表设置：

接下来就到了管道管件和风管管件区别最大的地方，查表环节了

导入和管道对应材质的弯头尺寸表

我们可以新建一个Revit中文的机械样板项目，打开其中的弯头族，然后将Elbow – Generic（Generic即公制）的CSV表格导出，再导入到我们的族中使用

表格中各列的意义如下：

Revit安装时已经自带了很多管道和线管的尺寸表，路径如下：C:ProgramDataAutodeskRVT 2019Lookup TablesPipe

将RVT2019改成对应的Revit版本号就可以了

所有带Elbow的尺寸表都是弯头，但大多为英制的不能使用

新建文字类型参数“弯头尺寸表”

将值设为刚才我们导入的表格名称，如：Elbow – Generic

外径1公式设为：size_lookup(弯头尺寸表, “FOD”, 公称直径1 + 10.4 mm, 公称直径1)

外径2公式设为：size_lookup(弯头尺寸表, “FOD”, 公称直径2 + 10.4 mm, 公称直径2)

弯曲半径公式设为：if(外径1 > 外径2, size_lookup(弯头尺寸表, “CtE”, 外径1 * 1.1, 公称直径1), size_lookup(弯头尺寸表, “CtE”, 外径2 * 1.1, 公称直径2))

3.参数关联：

1）首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联上

2）再双击放样融合模型，依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联

3)删除原来的风管连接件，在两侧添加管道连接件

将连接件系统分类改为管件

轮廓1上的连接件直径关联“公称直径1”，角度关联“角度”

轮廓2上的连接件直径关联“公称直径2”，角度关联“角度”

4）最后再将两个连接件链接起来就完成了

    在使用Revit软件过程中，通过族命令创建构件是必不可少的，那么创建构件应该是个什么过程呢？下面以制作显示屏族进行讲解。

    1、用Revit做如下图的电脑显示屏，如图所示（下图的图片来源于网络）。首先需要分析构件的绘制步骤，显示屏主板分为前半部分和后半部分，前半部分通过空心融合剪切拉伸创建，后半部分可以直接使用拉伸形成，底座和底座支架可通过拉伸创建，logo部分可通过模型文字进行添加。

    2、首先选择“公制常规模型”样板，打开立面“前”视图，进行显示屏主板的绘制。使用拉伸命令创建显示屏主板前半部分，中间部分使用空心融合将中间部分进行剪切，如图所示。

    3、绘制显示屏后半部分，打开参照标高视图，同样是用拉伸工具制作如图所示形状，调整拉伸起点和拉伸终点至合适位置。

    4、接下来进行显示屏底座的制作，同样是打开参照标高视图，继续用拉伸命令绘制圆柱体作为显示器屏幕的底座支架，如图所示。

    5、上述显示屏整体形状绘制完毕，最后为显示器添加材质与贴图。显示器的外壳指定为玻璃纤维材质，在显示屏上贴一张Windows10的图片，如图所示。

    6、这样一个简单的电脑显示器就做好了，效果如图所示。

    意义：学习使用族命令创建族构件是必不可少的，在创建构件之前首先需要分析构件的组成部分及每一部分创建使用的命令，才能更好更快的完成构件的创建。当然，实际工程中需要根据相对应的尺寸进行创建，更合理。

    THE END

    来源丨益埃毕教育

目前，对于建筑技术人员来说，Revit软件已经是重要的应用工具，在Revit建模过程中，针对LOD等级要求较高的项目，常规的族构件无法满足相应的精细度的需求，因此我们需要通过新建或者修改现有族来实现。此处以门为例，介绍如何创建带开启角度的门。

1、选择正确的族样板文件

(注：一般选择公制门或基于墙的公制常规模型，如选择基于墙的公制常规模型需要设置其族类别和族参数)

2、在视图“外部”拉伸门外框，并将外框轮廓线锁定在墙上

3、在参照标高视图对门外框厚度进行设定。绘制两条参照线在墙两侧，并进行EQ等分，将外门框边锁定在参照线，将门厚度设置参数。

3.

4、在参照标高上绘制参照线定义开启角度并锁定参照线

5、设置角度参数

6、利用拉伸命令设置门板宽度和厚度，并添加参数。注：门板外侧与参照线对齐锁定

7.

7、在外部视图中调整门板高度使其与门外框锁定对齐，并载入门把手为带角度们添加门把手，为带角度的门添加材质参数并赋予材质

9.

8、为带角度开启的门赋予合适的材质

 一、排水管道堵塞问题的预防和处理措施

    产生的原因：室内排水管道堵塞是建筑安装工程施工中常见的一种质量通病,是管道安装与土建施工配合难以解决的老问题。在土建与安装交叉施工中,管道被堵塞的事例很多,特别是卫生间排水管口与地漏更为严重。即使管道安装后,管口用水泥砂浆封闭,还往往被人打开,作为清洗水泥及平整地面的污水排出口。

    有的甚至从屋面透气管口、雨水斗落入木条、碎石、垃圾、砂浆等,造成管道的堵塞。轻者耗工疏通,重者凿打砼地面,返工拆除管道重新安装,这样既耗工耗料,又影响工期。有的排水管道管腔内已部分堵塞,在通水试水过程中未能及时发现,投入使用后,必然出现管道堵塞,影响用户使用。

    预防和处理措施：为了避免交叉施工中造成管道堵塞现象,在管道安装前,除应认真疏通管腔，清除杂物，合理按规范规定正确使用排水配件；安装管道时，应保证坡度，符合设计要求与规范规定及排水管口采用水泥砂浆封口等措施外，还必须采取如下多种技术措施以防止管道堵塞：由于建筑结构需要原因。

当立管上设有乙字管时，应根据规范要求，在乙字管的上部设检查口以便于检修；当设计无要求时，应按施工及验收规范规定，在连接2个及2个以上卫生器具或3个及3个以上卫生器具的污水横管设置清扫口，在转角小于135度的污水横管上,设置检查口或清扫口；排水管道安装时，埋地排出管与立管暂不连接，在立管检查口管插端用托板或其他方法支牢，并及时补好立管穿二层的楼板洞，待确认立管固定可靠后，拆除临时支撑物，此管口应尽量避免土建施工时作为临时污水排出口。在土建装修基本结束后，给水明敷支管安装前，对底层及二层以上管道作灌水试验检查，证实各管段畅通，然后用直通套(管)筒将检查口管与底层排出管连接。

二、管道渗漏问题的预防和处理

    管道渗漏问题也是给排水管道施工常见的问题，产生这一问题的原因也比较多，对这一问题的预防和处理是给排水施工最关注的核心环节，对管道系统严密性的严格要求贯穿于整个施工过程中。

    产生的原因：管道渗漏的问题可以从材料、施工操作二方面来分析。

材料方面：材料方面的原因包括:管材和管件的强度不合格;管道和管件有砂眼;管道安装后被人为损坏。这些情况作者都接触过，质量问题较多的是镀锌钢管的弯头，这些劣质弯头的问题主要是外弧处的壁厚过薄或有砂眼，肉眼一般很难发现。塑料管材原材料的质量一般很好，出现渗漏的原因一般是安装后被其他工种施工人员作业时损坏造成。

    施工操作方面：施工方面的原因包括:镀锌钢管的螺纹加工不合格;管道接口连接不严密。这些也是常见的原因。排水管道接口出现渗漏的情况很少，出现这种问题的原因大都是施工马虎，管道连接时忘记涂胶水或插入深度不够。入深度标记,这样容易控制且便于检查。

    预防措施和处理方法：严格控制采购过程，仔细检查。对于各批次的管材、管件的使用情况做好记录，一旦发现问题及时更换。对于PPR管材安装，应对其的伸缩性采取措施进行预防。可利用的技术措施有:非直埋管道敷设时，应考虑解决管道热胀冷缩变形的技术措施。

    应尽量利用管道折角自由臂补偿管道的伸缩;当管道不能利用折角作自然补偿时，应采用其他类型补偿措施。水平干管与水平支管连接、水平干管与立管连接、立管和每层支管连接，应有管道伸缩时相互不受影响的补偿措施。布置横管或立管时应充分利用建筑空间，以“U”形管道做变形补偿。出现渗漏问题，需要寻找漏水点，找到漏水点后分析原因。然后，采取相关措施进行处理:更换不合格的管材、管件;施工操作不合格的一律返工，重新制作安装;由于热胀冷缩造成的PPR管材，截去一段管道采取上述的技术措施进行整改。

三、阀门的选择和安装中问题和预防措施

    产生原因：阀门类型选择不当：阀型与管道系统功能及压力不匹配,闸阀与截止阀混用,蝶阀与球阀混用,柱塞阀与闸阀混用,明杆阀与暗杆阀混用等,给管道运行和维修带来不良后果。阀门安装不利于操作和维修。止回阀安装位置不当等问题。

    预防措施：安装时应考虑操作和维修空间,注意安装高度和手柄朝向;又如两个阀门直接连接时,中间缺少穿入螺栓的间隙,应在二阀间增设短管等止回阀必须按指示箭头安装。高位水箱出水管的止回阀,应在距水箱底≥1m处水平安装,以利止回阀正确动作,或采用低阻力止回阀。

四、噪音问题产生原因及处理方法

    产生原因：给水管道压力超过0.3~0.4MPa且管径≤20mm及管路较长时,管道会产生啸叫和振动,这主要由高速水流动力与管道系统产生共振所致。排水管道噪音问题：排水管的水流呈不充盈和重力流状态,噪音难免,且受管道材质影响。试验资料表明,DN100管当流量为2.7L/s时铸铁管噪音值为46.5dB,PVC-U管噪音值为58dB,故在要求安静的高档房间,宜选用柔性连接铸铁管。新产品芯层发泡隔音PSP管,隔音效果好,价格略贵,也可选用。

防治措施：综合防治措施有适当加大管径、采用曲挠橡胶接头、支架与管道接触处加橡胶垫以及加装减压阀等。但注意减压阀本身也有噪音,要经反复调试,使噪音减至最小。

文章来源：科度BIM 图/文：丹丹

    如何快速搞定管道绘制设置

    您知道Revit开始绘制管道前的准备工作需要做什么吗？

您还在建模时毫无目的的创建管道吗？

快来跟着分享一步一步学习如何在绘制前设置管道，完成相应的准备工作，为后期建模打好基础。

    1、管道属性

打开【项目浏览器】→【族】→【管道】，可以看到在软件中预设已有管道，属于系统族不能自行创建，如图1所示。

    （1）

    2、管道类型

启动【系统】→【管道】，进入绘制命令，找到【属性】对话框，点击【编辑类型】→【复制】，通过类型名称命名来区分，一般情况我们使用材质统一命名，如图2所示：

    （2）

    3、管道管件

【项目浏览器】→【族】→【管道管件】，管道管件分弯头、三通、四通、接头、堵头及带变径的管件等形式，项目样板中带有常用的管件类型，我们通过复制创建命名来管理不同管件，使用的命名方式与管道的名称相统一，如外观形式不满足需求可通过载入族的方式添加不同形式的管件，并通过相同的管道的材质名称来匹配相对应的管道管件，如图3所示。

    （3）

    4、管道系统

【项目浏览器】→【族】→【管道系统】，软件中分为家用冷水、家用热水、干式消防系统、湿式消防系统等11大系统，通过复制创建增加同属性系统类型，完成管道系统的创建；如给水、排水、污水、雨水、消火栓、自喷淋等等；给水包含一般给水、加压给水、热水；排水包含厨房排水、生活废水；污水包含厕所污水等等，创建时注意区分系统归属，如图4所示。

    （4）

目前，施工方大部分都是在最低让利后中标的，这就造成了施工方会在结算时想尽一切办法多要一点。作为建设方人员，通过3年多的实践，总结出了几条施工方常用的结算技巧，供大家参考。

①、虚报工作量。认真核对工作量可以避免;

②、重复报量，重复报洽商。同一变更内容往往会有两份以上的洽商变更;

③、曲解合同条款;

④、含糊洽商部位；

⑤、涂改洽商内容;

⑥、变换定额编号;

⑦、对于人工费取费的工程，更改定额人工费含量达到工程的加大;

⑧、更改预算自动的工作量，如高层超高费等;

⑨、虚增工作项目;

⑩、不光明的手段。

做工程预算本身就是要注意以下：

1、投机;即抓住对方忽略的地方，来争取提高造价;

2、力争;即不放过任何一个可以为己方创造利润的小项目，乃至从一字多解，如做律师一样;

3、抓住对方预算员的缺点;

4、要给对方留一个开始时的好印象，要多请教他。

5、开源节流。如何才能开源呢？工程承包签订的是总价固定的合同，当初投标时，采取了低价投标的策略，业内流行一句话“低价中标占领市场，工程索赔赢得利润”。可见，在工程进行中如何创造盈利点，是工程是否盈利的关键，这就需要各个部的配合，树立全员经营意识。

6、工程结束后，要进行竣工结算了，合同内不必说。总价承包，该多少就多少。

7、众所周知，工程承包合同作为民事合同的一种，当事人双方是平等。

8、法律上平等的双方，在实际中会因为种种原因，形成弱势与强势之分。在中国，就目前形势而言，甲方处于强势地位，乙方处于弱势地位。所以，对乙方而言，所有涉及利益的条款务必清晰。比如：涉及施工主材，必须写明材料的名称、规格、材质、数量、质量标准以及材料乙供还是甲供，费用的承担方。

9、甲方的强势，还体现在另一个方面。按说结算办法应有双方共同商定，但是，往往是甲方以上级文件的形势给承包单位下发结算办法，规定结算依据，取费办法。这还不算什么，更有甚者，甲方还会多次变换其自己制定的结算办法，以致于承包单位的结算人员疲于修改结算书。

10、还有一点。我们都是按图纸施工的，如果材料是甲供，那我们就是按图纸向甲方领料。而在实际施工中，常出现实际材料需要量大于图纸设计量，这时，对于总包合同，因为总包，所以，增量在一定幅度内是不调整合同价的。

所以，我们往往会忽略及时向甲方要签证，一般为了限制施工单位浪费材料，合同规定有限额领料条款，超过限额是要抵扣施工单位工程款的。秋后算账时，往往会成为一笔糊涂帐。所以，施工过程中一旦有超图纸量领料的，一定要向甲方和设计单位要文字性的认可证明。

11、什么是施工单位面临的审计呢？审计主要是根据国家有关法规和政策，依据国家建设行政主管部门颁发的工程定额工料消耗标准、取费标准以及人工、材料、机械台班价格参数、设计图纸和工程实物量，工程造价的确认和控制进行有效的监督检查。在工程项目实施阶段，以承包合同为基础，在竣工验收后结合施工变更、工程签证的情况，作出符合施工实际的竣工造价审查结果，它是承发包双方结算的依据，也是工程决算的基础资料和依据。

12、还有一种审计是竣工决算审计：竣工决算审计依据《审计法》和审计署发《基本建设竣工决算审计工作要求》进行，基建审计内容为：

（1）竣工决算编制依据;（2）项目建设及概（预）算执行情况;（3）建设成本;（4）交付使用资产;（5）尾工工程;（6）结余资金;（7）基建收人;（8）投资包干结余;（9）投资效益评价。

主要根据国家的审计法和相关规定，对建设项目竣工决算进行审计，主要审查概（预）算在执行中是否超支，超支原因，有无隐匿资金；隐瞒或截留基建收人和投资包干结余、以及以投资包干结余名义分基建投资之类的违纪行为等等。

13、凡对建设单位投资项目进行的审计结果，对施工单位的造价结算不具有约束力。工程造价中的工程结算审核，以施工承包合同为基础。以承发包双方发生的实物交易为依据，按照国家或地方施工工、料、机消耗标准进行核算，对双方有约束力。其工程结算审核结果可作为双方结算的法律依据。

14、工程造价中的工程结算审核，以施工承包合同为基础。以承发包双方发生的实物交易为依据，按照国家或地方施工工、料、机消耗标准进行核算，对双方有约束力。其工程结算审核结果可作为双方结算的法律依据。

    文章来源：小N空间

    一，图纸整理

    revit的导入思路与su导入思路有相通的地方。整理图纸是基础中的基础。这里就讲点额外注意的事项：

    1，revit中可以根据个人的喜欢挑选cad线条的颜色。可以同色或者像小N这样的与cad相同的颜色。或者为了方便区分用就用一种颜色。

    2，注意单位设置，可别按照默认的自动检测，要根据自己图纸的尺寸比例来设置。

    3，注意定位别让导入的cad离开中心位置太远了。可以通过定位来控制。这里和图纸坐标归零也有关系。

    4，导入之后这里参考图纸中的平面图要上锁，因为平面图是模型重要的基础。不能轻易移动。

    5，根据图纸对应位置放置好平立剖图。过程中可以画参考面方便控制。

    注意：这里可以把不同的图纸命名不同的名称，方便可见性的控制。

    二，画轴网

    用工具栏中，建筑—基准中的轴网功能绘制。参考cad图纸对齐即可。

    注意：柱网要围绕中间位置画，并且上锁。保证不能轻易移动。

    三，绘制不同木构件

    1，柱子

    这里建议新建族另做，不建议用revit自带的绘制柱工具。选择公制柱新做。根据不同的位置的尺寸来做柱子。然后分别制作分别保存。例如分成檐柱，金柱等。柱身部分用拉伸工具绘制。

    柱顶石鼓镜部分用创建中的旋转工具绘制。

    2，檩垫枋。

    这里可以新建结构框架或者常规模型族来制作。

    之所以这里小N把这几个构件放到一个族里一起做，除了考虑到构造上他们的紧连，方便操作。还考虑到了他们的模数关系。这里可以用revit中的尺寸标注，进行锁定控制，并在族类型中的尺寸标注设置计算公式控制尺寸。

    2，梁

    这里主要包括了抱头梁，假梁头等。

    上图的构造为抱头梁外侧正立面。用空心形状做成滚楞的效果。

    a，注意构件中有滚楞的，不过小N这个做的简单处理。特别是梁尾部与柱的交接处还有回肩等细部处理。本篇文章只是示意，小N之后也会专门再写文章给大家详解的。

    b,滚楞的尺寸可以利用revit公式来编辑。

    3，椽子

    这里是新建常规模型族再导入cad图纸描图，最后用拉伸工具绘制。

    把构件放置到对应的位置并进行组合。

    四，台明

    古建中的台明其实构造也并不简单。可能往往是由不同的材料组成。这里新建结构基础族。

    以这个项目为例，阶条石，埋头都是石材的。台帮与室内地面则为砖砌。所以可以分别来建体块，然后上材质。这里用拉伸工具就可以完成。如上图。

    五，墙体

    1，下碱绘制

    这里小N把墙体分为了两大类型，一类为上身，一类为下碱。

    为什么这里要分成两类呢？

    因为古建筑中，上身与下碱的做法有很多差别。

    第一个是厚度的问题。下碱要比上身多了花碱的厚度。（小式花碱大概1厘米到3厘米）

    第二砌筑方式往往不同。例如上身采用丝缝的砖砌筑方式，下碱则可能采用干摆的砌筑方式。按照古建筑中的规矩说，通常下碱的砌筑方式要比上身的砌筑方式高级一点。当然这个不是绝对，而是惯例。而这里下碱的砌筑方式又要和前面讲的台明台帮砌筑方式对应一致。

    这里用墙体绘制功能绘制并设置好高度，高度通常为檐柱高的三分之一。沿着柱网绘制完成。

    2，上身的绘制

    先新建好上身的墙体族属性，然后沿着柱网绘制长方形的上身墙体。然后双击墙体，编辑它的轮廓。参考cad图来就行。

    注意这里小N描绘的轮廓，是从下碱上皮，到二层拔檐轮廓上皮的位置。

    3，上身细部

    如果看过小N之前su与3d的教程的朋友肯定不陌生上身还有很多细部。他们分别是头层拔檐，二层拔檐，博缝砖与戗檐砖等。

    头层拔檐，这里要用构件中的内建模型功能。族类别选择墙。然后以前面画的上身为工作面，用拉伸进行绘制。参考cad图纸。这样就可以绘制出头层拔檐。拔檐的拉出长度为三分之一砖厚。

    类似的方式，根据cad图纸绘制博缝砖等部分。这里也补充了二层拔檐上部的墙体部分。

    最后把前面的构件组合到一起，就完成山墙了。

    4，槛墙

    槛墙有一点麻烦的地方就在于古建筑中槛墙有“八字”的问题。八字的角度一般为60°。这点细节需要再额外处理一下。不能入上图是直着与柱子交接。

    在工具栏中，建筑—构件—内置模型，然后用空心形状—空心拉伸

    接下来是剪切点槛墙再点空心实体，于是，槛墙的八字完成

    顺便在利用构件中的内置构建，拉伸做出榻板。

    5，后檐墙

    后檐墙主要也是靠revit墙体绘制功能绘制主体。用之前画山墙的方式改变轮廓，把下碱的部分让出来。

    注意位于后檐檐枋之下，墙体上身之间的部分，这里叫签尖。用拉伸工具描出轮廓搞定。

    六，屋顶

    1，垂脊

    这里新建轮廓族。根据砖的厚度做成垂脊的剖面轮廓来。之后在模型中，沿着博缝砖的路径，放样就可以了。

    如果更讲究的话，则再根据等级等，在头部加上小兽、盘子等构件。

    2，望板与瓦面

    小N个人感觉用revit这款软件制作古建屋顶有些麻烦的。

    小N找来了一种古建屋顶的工程做法，如上图。如果用revit自带的绘制屋顶工具呢，虽然可以标注出不同的厚度和材料，但是问题是明显的。

    因为软件中自带的屋顶工具，只能做出均匀厚度的屋顶，但是瓦面之下的望板是折线的，而最后上面的瓦面则是接近于弧线的感觉，再加上大连檐限制檐口部分，进一步导致如上图出现的缝隙问题。

    所以这里也可以用构件中的内置模型，一层一层的推拉出体块来。不过肯定麻烦一些。

    如果再考虑更加精细，则可以做出有形状的瓦，并一片一片的压起来。这个问题就更加麻烦了。这个就暂时不展开讨论了。大家具体情况具体分析。小N认为对于revit这款软件，目前来说，做古建中的屋面、瓦面是最麻烦的问题。

    七，装修

    1，后檐窗

    新建窗户族。导入cad图纸，设置好窗口的宽与高，然后描图绘制。然后放置在后檐墙上。这里设置控制边挺的尺寸。

    2，前檐门窗

    这里小N先是新建木材质的墙类型属性，按照柱网放置。之后新建窗户族。

    之后类似前面讲到后檐窗的方式，新建窗户族，然后导入cad图纸，描图在拉伸出门窗。最后放置到相应位置就完成了。

    本次的教程分享就到这里了。

外形相同的两个构件载入到项目中，拟计划提取支塔、箱梁、承台及桩基础等构件的体积。在Revit之中，自然会想到明细表统计功能。BIM技术员（最新职业称谓）为此已经考虑到将构件分别创建，通过在族编辑器环境中进行嵌套组装成新族。

在此，小编给出两种方法，仅供参考：

1、使用明细表”材质提取”。通过可用字段选择，得到如下结果。

体积为构件总体积，材质体积为该构件组成部分的体积，数量为组成部分的数量。通过上表可以看出，尽管支塔由两个支塔组成，但是支塔在材质提取里已经合并为1个，若单独统计需对支塔材质分别命名。

2、采用族共享后再嵌套组装。如此就不用材质提取，采用常规明细表就可分别统计出各组成部分的体积，并详细列每个组成部分，因为每个族都共享后嵌套组装的。

也可以使用材质提取来进行统计组成部分的体积。很明显可以看出和没有共享嵌套的标的区别。族、类型、体积等均有差异。共享的族名称是详列了所有已经共享的构件的族名称，且体积为该共享族的体积。并且例如族“桥墩模型”材质是由两部分组成：转接承台和桩基础。如此，就非常清楚。

并且共享的族还有一个特点，那就是在项目中可以实施拆分，单独选择，或许这也是施工模拟所想要的。在NW中，两种方式创建的族都可以对构件单独分解。但变更材质需要点选构件进行类型编辑。

而非共享的族，就可以将材质统一汇总在类型参数中进行修改。

看下图，在这里设置族共享。需要注意的是，共享嵌套之后，尽量不要将组装完成的族再共享嵌套，否则起初共享的族会重复统计。

两个外形看似一致的模型，但可能会影响到后期拓展应用。因此，小编也建议，模型不要仅仅“看着”挺好，更重要的是怎么“用好”！

1    AGR管

一、AGR管：执行GB/T 17219-1998、GB/T 5749-85标准。

二、产品适用于给水用的管及管件。

三、型号与规格：

AGR管材规格mm          表1

四、验收方法：

1、外观检查：壁厚均匀，管口无毛刺，内壁光洁，无弯折现象；整件包装完好；

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

2    柔性接口铸铁管

一、柔性接口铸铁管：执行国家GB/T 12772—1999标准。

二、产品适用于建筑排水管道，法兰胶圈连接。

三、型号与规格

A型柔性接口铸铁管规格   mm      表2-1

W型无承口柔性接口铸铁管规格

四、验收方法：

1、外观检查：直管及管件断口应为灰口铸铁，组织应致密，能切削、钻孔；内外表面，应光滑、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷。允许存在不影响使用性能的冷铸花纹；承、插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线；承口法兰盘轮廓应清晰。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用磅秤测量重量。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：产品质量证明书和检验报告齐全。

3  灰铸铁管

一、灰铸铁管：执行国家YB/T 5188-1993。

二、适用于建筑排水管道。

三、型号与规格：

灰铸铁管按管承口部位的形状分为A型和B型

灰铸铁管的规格  mm     表3

计算重量时，铸铁相对密度采用7.20。

总重量＝直部1m重量×有效长度＋承口、插口凸部重量。计算重量时，铸铁相对密度采用7.20。

四、验收方法：

1、外观检查：直管及管件断口应为灰口铸铁，组织应致密，能切削、钻孔；内外表面，应光滑、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷。允许存在不影响使用性能的冷铸花纹；承、插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线；承口法兰盘轮廓应清晰。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用磅秤测量重量。

3、试验方法：抽样检查，按当地规定现场见证取样复检。铸铁管，柔性铸铁管是两种不同的产品。铸铁管在外部同等压力下容易断裂损坏。

4、资料要求：产品质量证明书和检验报告齐全。

4    PP-R管

一、PP-R管：执行国家GB/T 50349-2005标准。

二、产品适用于建筑给水管道工程。

三、型号与规格：

公称外径，管材的规格，壁厚及允许偏差

管件的承口尺寸     表4-2

四、验收方法：

1、外观检查：导管的内、外壁应平滑，无明显气泡、裂纹及色泽不均等缺陷。内外表面应没有凸棱及类似缺陷；每批标记应标有制造厂名称、商标或其他识别符号，以及型号规格。

整件包装完好。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，分清冷热水管，热水管标有一条红线，同种规格壁厚厚于冷水管。按当地规定现场见证取样复检。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

5    给水衬塑复合钢管

一、给水衬塑复合钢管：执行国家CJ/T136-2001标准。

二、产品适用于给水管道。

三、型号与规格：

衬塑管的尺寸及偏差 （单位mm ）

四、验收方法：

1、外观检查：内外表面应光滑，不允许有伤痕或裂纹等。钢管内应拉去焊筋，其残留高度不应大于0.5mm；衬塑钢管形状应是直管，两端截面与管轴线成垂直；衬塑钢管内表面不允许有气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变色线。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

6    PVC－U管

一、PVC—U管：执行国家GB/T 5836-2006 ,GB/T 10002-2006标准。

二、产品适用于建筑给排水管道。

三、型号与规格：

排水用管材规格（mm）  表6-1

给水用管材规格mm     表6-2

四、验收方法：

1、外观检查：管材内外壁应光滑，不允许有气泡、裂口和明显的痕纹、凹陷、色泽不均及分解变色线。管材两端面应切割平整并与轴线垂直。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

7    铜管

一、铜管：执行国家CECS 171-2004。

二、产品适用于建筑用铜管及管件。

三、型号与规格：

1、当采用钎焊、卡套、卡压连接时，规格如下：

铜管规格  mm       表7-1

2、当采用沟槽连接时，应采用硬态铜管，规格如下：

沟槽连接时铜管的最小壁厚   mm   表7-2

四、验收方法：

1、外观检查：壁厚均匀，管口无毛刺，无弯折现象；整件包装完好；

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

8    薄壁不锈钢管

一、薄壁不锈钢管：执行国家CECS 153-2003标准。

二、产品适用于建筑给水不锈钢管道。

三、型号与规格：

I系列卡压式连接不锈钢管规格   mm    表8-1

II系列卡压式连接不锈钢管规格   mm

压缩式不锈钢管规格   mm        表8-3

四、验收方法：

1、外观检查：壁厚均匀，无弯折现象；整件包装完好；

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，用磁铁去检测，签别真伪。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

9    PE给水管

一、PE给水管：执行国家GB/T 13663-2000标准。

二、产品适用于建筑给水管道。

三、型号与规格：

按不同等级材料设计应力的最大允许值将PE管分为PE63、PE80、PE100三种。

PE 63级规格    mm        表9-1

PE 80级规格    mm   表9-2

PE 100级规格    mm     表9-3

四、验收方法：

1、外观检查：壁厚均匀，无弯折现象；整件包装完好；

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

10    地漏

一、地漏：执行国家CJ/T 186-2003标准。

二、产品主要适用于地面排水以及阻挡异物进入下水管道。

三、型号及规格：

地漏规格按排水口公称直径表示，分50、75、100、125、150mm五种。

地漏构造最小壁厚   mm

四、验收方法：

1、外观检查：内表面应光滑、平整、不允许有气泡、裂口和明显的痕纹、凹陷，并且完整无缺损，浇口及溢边应平整。塑料地漏不允许有色泽不均及分解变色线。

2、测量：用游标卡尺测量壁厚。

3、试验方法：抽样检查；有水封地漏的水封深度应不小于50mm；带网框地漏应便于拆洗滤网，滤网孔径或孔宽宜为4mm～6mm；过水部分孔隙总面积应不小于2.5倍排出口断面面积。

4、资料要求：合格证齐全。

11    法兰

一、法兰：执行国家GB/T 9112-2000，GB/T 9124-2000。

二、产品适用于管道连接。

三、型号与规格：

公称通径和钢管外径  mm    表11

四、验收方法：

1、外观检查：锻造表面应光滑不得有锻造伤痕裂纹等缺陷，机加工表面不得有毛刺有害的划痕和其他降低法兰强度及连接可靠性的缺陷，环连接面法兰的密封面应全部逐项检查槽的两个侧面不得有机械加工引起的裂纹划痕或撞伤等表面缺陷。丝口法兰丝牙无损坏，无烂牙。

2、测量：用游标卡尺测量壁厚、通径等。

3、试验方法：抽样检查，验收孔多少，孔眼位置是否对称。

4、资料要求：合格证齐全。

12  卫生陶瓷

一、卫生陶瓷：执行国家GB 6952－2005标准。

二、产品适用于家用卫生洁具。

三、型号与规格：

瓷质卫生陶瓷产品分类表    表12-1

陶质卫生陶瓷产品分类表     表12-2

最大允许变形 mm       表12-3

尺寸允许偏差   mm      表12-4

四、验收方法：

1、外观检查：除安装面外，所有裸露表面和坐便器的排污管道内壁都应有釉层覆盖；釉面应与陶瓷坯体完全结合；一件产品或配套产品之间应无明显色差。

外观允许缺陷最大范围表     12-5

2、测量：用直、卷尺测量公称尺寸。

3、试验方法：全数检查。

4、资料要求：产品合格证和检验报告齐全。

13   给水水箱

一、给水水箱：执行国家JB/T 2001-1999标准。

二、产品适用于给排水水箱。

三、型号与规格

水箱尺寸  mm     表13

四、验收方法：

1、外观检查：箱体外表面应平整、光滑，无明显划痕、裂纹，表面不应有起泡、流痕、剥落等缺陷。

2、测量：用游标卡尺测量壁厚。

3、试验方法：全部检查。

4、资料要求：产品质量证明书。

14    水表

一、水表：执行国家GB/T 778.1-1996、JB/T  8802-1998标准。

二、产品适用于冷水水表。

三、型号与规格：

水表的公称口径和尺寸

螺纹端连接的水表—水表代号、公称口径和尺寸mm    表14-1

法兰连接的水表—水表代号、公称口径和尺寸  mm       表14-2

验收方法：

1、外观检查：整件包装完好，无破损；标志完好、清楚。

2、测量：用游标卡尺测量壁厚。

3、试验方法：抽样检查。

4、资料要求：产品质量证明书和检测报告，有当地自来水厂的准用证。

15    臭氧消毒器

一、 臭氧消毒器：执行国家YY 0215.2-95标准。

二、产品适用于食具卫生消毒。

三、消毒器按规定的程序批准的图样和技术文件制造。

四、验收方法：

1、外观检查：箱体外表面应平整、光滑，无明显划痕、裂纹，涂覆件表面不应有起泡、流痕、剥落等缺陷；消毒柜的门封条应密封良好，与门框贴合紧密，柜门开关方便、灵活。

2、测量：用直、卷尺测量消毒器的尺寸。

3、试验方法：全部检查。

4、资料要求：产品质量证明书、使用说明书、检验报告。

16    水流指示器

一、水流指示器：执行国家GB 5135.7-2003标准。

二、产品用于将水流信号转换成电信号的一种装置。

三、型号与规格

水流指示器的公称直径为25、50、65、80、100、125、150、200mm。

四、验收方法：

1、外观检查：外表面应平整、光滑，无明显划痕、裂纹，涂覆件表面不应有起泡、流痕、剥落等缺陷；

2、试验方法：抽样检查。

3、资料要求：产品质量证明书。

17    蝶阀

一、蝶阀：执行国家CJ/T 93-1999标准。

二、产品适用于建筑给水。

三、型号与规格：

法兰螺孔直径及偏差   mm         表17

四、验收方法：

1、外观检查：锻造表面应光滑不得有锻造伤痕裂纹等缺陷，机加工表面不得有毛刺有害的划痕和其他降低蝶阀强度及连接可靠性的缺陷，环连接面法兰的密封面应全部逐项检查槽的两个侧面不得有机械加工引起的裂纹划痕或撞伤等表面缺陷。

2、测量：启闭灵活，关闭时严密。

3、试验方法：抽样检测，阀门强度试验。

4、资料要求：检测报告及合格证。

18   截止阀

一、截止阀：执行国家GB/T 12233-2006标准。

二、产品适用于建筑给排水。

三、型号与规格：

结构长度   mm      表18-1

阀体最小壁厚   mm   表18-2

四、验收方法：

1、外观检查：看是否有砂眼，密封时无缝隙，拧松紧时是否轻松自如。

2、测量：检查材质厚度。

3、试验方法：抽样检测，阀门强度试验。

4、资料要求：检测报告及合格证。

19    减压阀

一、减压阀：执行国家GB 12246-2006标准。

二、产品适用于建筑给排水。

三、型号与规格：

结构长度  mm       表19-1

长度公差   mm    表19-2

四、验收方法：

1、外观检查：看是否有砂眼，密封时无缝隙，拧松紧时是否轻松自如。

2、测量：检查材质厚度。

3、试验方法：抽样检测，阀门强度试验。

4、资料要求：检测报告及合格证。

20    浮球阀

一、浮球阀：执行国家GB/T 12237-1989标准。

二、产品适用于建筑给排水。

三、型号与规格：

基本尺寸 mm   表20

四、验收方法：

1、外观检查：表面应光滑不得有伤痕裂纹等缺陷。

2、测量：启闭灵活，关闭时严密。

3、试验方法：抽样检测。

4、资料要求：检测报告及合格证。

21    球阀

一、球阀：执行国家GB/T 12237-1989标准。

二、产品适用于建筑给排水。

三、型号与规格：

结构长度 mm   表21-1

阀体通道最小直径   mm    表21-2

四、验收方法：

1、外观检查：看是否有砂眼，密封时无缝隙，拧松紧时是否轻松自如。

2、测量：检查材质厚度。

3、试验方法：抽样检测，阀门强度试验。

4、资料要求：检测报告及合格证。

22    闸阀

一、闸阀：执行国家GB/T 12232-2005标准。

二、产品适用于建筑给排水。

三、型号与规格：

阀体最小壁厚  mm  表22

四、验收方法：

1、外观检查：看是否有砂眼，密封时无缝隙，拧松紧时是否轻松自如。

2、测量：检查材质厚度。

3、试验方法：抽样检测，阀门强度试验。

4、资料要求：检测报告及合格证。

今天我们来学习梁柱节点的绘制。在钢结构之中有很多节点，梁柱节点只是其中之一，然而在Revit中绘制这些节点方法都是类似的。所以今天我们就来学习一下梁柱节点的绘制，有兴趣的小伙伴可以去试一下其他节点的绘制。

1.首先打开Revit选择建筑或者结构样板。绘制一个钢柱和一个钢梁如图所示。

    2.接下来我们开始绘制节点之中的连接板，连接板我们额可以在族里面去画。新建一个族基于面的常规模型样板，选择拉伸命令绘制一个如图所示的构件（尺寸合适即可），然后将这个构件的材料改成钢材。

    3.在调整号材料和尺寸之后把连接板载入到项目之中，放置在一个合适的位置并经过镜像和移动旋转等之后得到下面这个样子。

    4.接下来就是画螺丝了。同样是新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥，在这个时候一定要注意你放置的地方同一组螺丝之间的距离。最后把材质改成钢材载入到项目如图所示。

    5.同样的方法在选择画另外一组螺丝，新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥。载入到项目中，选择复制和镜像命令。

    6.最后做出成果如下图。注意：螺丝之间的距离,材料,连接板和螺丝尺寸。梁柱节点只是钢结构节点之中最简单的一种，但是很多节点都是类似的。

    今天的技术篇就分享到这里了，咱们下期再见。

    1.点击新建概念体量

    2.在弹出的窗口选择“公制体量”打开

    3.在楼层平面中进行主体轮廓的创建，在绘图区中绘制圆形轮廓，选择圆形轮廓进行实心形状创建，选择球完成主体轮廓创建。如图所示：

    4.然后我们对机械球沿轴线进行挖空，并在参照标高二中对其进行外部圆环创作，创建实心圆环。如图所示：

    5.进行机械球和圆环连接件的创建，并对机械球进行材质的添加，在这里我们选用钛。（这样就完成了体量机械球的创建，在之后的项目中如若需要机械球，我们可直接将其载入。）如图所示：

    Revit中如何设置管道系统的管径和管材？

    1）新建管道类型

    首先复制一个管道类型，命名为钢塑复合管-螺纹连接

    点击布管系统配置，并进行编辑

    2）新建管材表

    点击布管系统配置右上角的“管段和尺寸”按钮或从“管理”>“MEP设置”>“机械设置”中新建管材。

    新建管道材质和连接类型

    在尺寸目录里可以新建管径

    这样就会有相应的管道了

    结构柱具有一个可用于数据交换的分析模型。通常，建筑师提供的图纸和模型可

    能包含轴网和建筑柱。可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。可以在平面或三维视图中创建结构柱。在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线。

    放置柱的步骤：

    1.在功能区上，单击“结构柱”。

    “结构”选项卡-“结构”面板-“柱”

    “建筑”选项卡-“构建”面板-“柱”下拉列表-“结构柱”

    2.从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。

    3.在选项栏上指定下列内容：

    放置后旋转。选择此选项可以在放置柱后立即将其旋转。

    标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。

    深度。此设置从柱的底部向下绘制。要从柱的底部向上绘制，请选择“高度”。

    标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。

    4.单击以放置柱。

    柱捕捉到现有几何图形。柱放置在轴网交点时，两组网格线将亮显。

    建筑柱可以使用建筑柱围绕结构柱创建柱框外围模型，并将其用于装饰应用。建筑柱将继承连接到的其他图元的材质。墙的复合层包络建筑柱。这并不适用于结构柱。

    可以在平面视图和三维视图中添加柱。柱的高度由“底部标高”和“顶部标高”属性以及偏移定义。

    1.单击“建筑”选项卡-“构建”面板-“柱”下拉列表-（柱:建筑）。

    2.在选项栏上指定下列内容：

    放置后旋转。选择此选项可以在放置柱后立即将其旋转。

    标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。

    高度。此设置从柱的底部向上绘制。要从柱的底部向下绘制，请选择“深度”。

    标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。

    房间边界。选择此选项可以在放置柱之前将其指定为房间边界。

    3.在绘图区域中单击以放置柱。

    如果需要移动柱，请选择该柱，然后将其拖动到新位置。

    提示：通常，通过选择轴线或墙放置柱时将会对齐柱。如果在随意放置柱之后要将它们对齐，请单击“修改”选项卡-“修改”面板-1483951353505382.png（对齐），然后选择要对齐的柱。在柱的中间是两个可选择用于对齐的垂直参照平面。

    建模示例

    柱子尺寸改好了，下面开始放置柱子

    在高度一栏中，选择“F2”，然后将柱子放置在如图位置

    在REVIT默认样板中，柱子截面为混凝土的填充图案，现在我们把它改成我们常用的柱子截面涂黑。

    点选这个柱子→图元属性→实例属性，在“结构材质”一栏中，单击“…”

    单击“截面填充图案”中的“…”按键，在窗口中选择“实体填充”，单击确定

    回到平面视图中，可以看到柱子的截面被涂黑了

    打开三维视图，查看柱子做好以后的效果

    添加建筑柱

    编辑建筑柱材质

01 园林结算中容易忽略的问题

1、土壤改良问题：

改良土是苗木种植中最常见的争议点，如土质不满足种植条件，应进行换土或土壤改良；如果图纸没有特殊要求，对于超出用土的，须及时办理签证，写明签证发生的原因，各方签字盖章确认，避免后期结算中产生争议，发生扯皮现象。

2、移苗问题：

对于世界级展园来说，大范围移苗很正常。此外，我们常见的公园、小区也常常移植南北方树木，这时我们需要综合考虑清单外的苗木价格，不仅仅要考虑采购成本，还需要考虑运费、成活率等。

3、利益最大化：

施工单位在栽种过程中，因为厂区较大、苗木品类繁多，品类及数量往往是很难控制的。重点防范施工单位在苗木种植的过程中，采用苗木价格高的多种，价格低的少种的战略，并且在后期做竣工图时，施工根据已经达成既定事实的情况说服建设单位更改竣工图，来达到利益最大化。，所以需要建设单位人员，具有良好的防范意识，在没有得到甲方许可变更指令的情况下，对于施工单位随意变更树种品类的情况，不予增加费用。

4、定额套用原则：

根据本地区定额说明及定额特性合适的定额进行套取，分享我本人对各类乔木的定额套用原则：

除正常落叶乔木可以套用裸根苗木定额子目外，其他乔木均套用土球苗木定额子目（如全冠、常绿乔木）

5、结算审查：

在结算过程中只是注重苗木数量忽略苗木规格，乔木多注意高度和胸径，灌木多注意冠幅和密度。苗木规格在一定程度上影响着工程的，忽略这些信息会使我们造价大打折扣。如下面的例子：

如投标时忽略苗木规格的确认时间，季节性差异会影响苗木规格的变化，比如栽的时候是胸径15cm，整个项目施工期两年，结算胸径时变成18cm，因为胸径的改变导致结算时候的争议，这需要我们造价人员在事前进行风险控制，在清单编制时规避这个问题。

在进行工程结算时，绿化品种因素往往会与设计存在一定偏差。部分使用单位在施工的过程中，为了获取更多的经济效益，通常会选择规格较低的树种或是树形达不到使用要求的树种，最后导致项目工程建设完成时的色块密度与之前的施工图纸设计出现一定的偏差。

6、保存养护与后期养护区别：

后期养护是指已经“竣工验收”的绿化工程，对其栽植的苗木“当年”成活所发生的浇水、施肥、防治病虫害、修剪、除草及维护等管理费用。

保存养护是指已经“竣工验收”的绿化工程,苗木已经成活后进入“正常养护期”的绿化工程。定额中保存养护为一年的养护费用。

在投标时。如果有两年养护期建议大家套用一个后期，一个保存即可。

7、草坪、色带（块）容易忽略的问题：

结算时种植密度及种植面积结合竣工图准确核实，工程量较大的还需要到现场核实，草坪、灌木面积时一定要扣除配电箱、给排水井、乔木树围、汀步、景观石等所占面积。

02 景观结算中容易忽略的问题

关于栏杆、廊架、亭子，标准编制的计算方式：

如图纸规定某亭子，参考图集某页某四角亭做法，我们在编制清单的时候，可直接对该项清单进行清单描述，描述为参考图集某页某四角亭图集，在做清单报价的时候，可以按照一座亭子补充一项定额进去即可，因为我们亭子价格的来源，大部分来源于我们市场询价，厂家比你懂得多，一看就知道一座多少钱。而且这样形成的价格也比较有说服力。

但有一个不利的地方，如果你感觉后期亭子某部位可能发生变更，一旦变更就会对综合单价造成影响，这时候一定要拆开组价，避免后期因为综合单价扯皮。同样廊架，栏杆，景墙也是一样的道理。

03 小品结算中容易忽略的问题

小品设计理念与现实的差异性：

很多时候，天马行空的设计师，会针对园区设计很多造型各异的小品，有的是详细图纸，有的只是概念图，有的需要与厂家在制作过程中不断磨合碰撞出新的想法形成最终作品，我们在清单编制及后期图纸深化中，要如何规避图纸不确定性风险呢？

这种情况我们往往有两种思路去解决：

1、暂估价：我们将这类工程按照暂估价形式计入，待后期图纸深化后，进行重组综合单价；

2、清单描述控制法：如果我们为了结算快捷，避免后期扯皮，同时减少暂估价所占比例，我们可以对该项工作内容进行清单描述控制，在对其基本的形状、材质、参考图片进行描述后，追加依据“深化节点由承包人自行考虑，后期不因为节点深化而增加费用”这样就能在清单综合单价中控制住，而且避免了后期扯皮。

    Category(类别），Location(位置），LevelId(标高），GroupId(组），Id，UniqueId(唯一Id)等都是元素的几个重要属性。

重要的方法：GetMaterials（），GetAnalyticalModel（）

    1)位置Location

Element.Location属性用来获取元素的位置，Location可以转型为LocationPoint和LocationCurve，如果该元素的位置是点，则转型为LocationPoint，如果是直线或者曲线，则使用LocationCurve。类图见图3-9。

    2)材质Material

GetMaterials(bool)函数可以获取元素的材质，bool为true的时候，获取的是元素的油漆材质(PaintedMaterial)

    3)分析模型

分析模型主要被用来做结构分析，获取分析模型可以使用Element.GetAnalyticalModel（）方法，然后调用分析模型的GetCurve，GetCurves或GetPoint来获取分析模型的几何信息。同时可通过IsSingleCurve()和IsSinglePoint()方法来辅助判断需要调用哪个方法。

    来源丨益埃毕教育

    在revit中我们做标志牌或者文字较多的铭牌时，用整体模型赋予材质或模型文字可能不太好处理了。这时我们可以用贴花命令来解决。

    我们用PS处理一张我们需要的图片（具体操作流程略）保存在电脑中。

    01、打开我们需要贴花的项目（不是族文件，族文件不能贴花），点击菜单栏插入命令，再点击贴花，再点击贴花类型，如图一：

    图一

    02、出现贴花类型对话框，我们点击新建贴花类型，给贴花类型命名后我们选择我们之前处理后的图片作为源文件，再点击确定我们的初始贴花类型就做好了。如图二：

    图二

    03、我们再点击插入贴花，就可以在我们需要放置贴花的面放置贴花了，这时我们会发现贴花大小可能不合适。如图三：

    图三

    04、我们点击贴花可以调节贴花的宽度、高度与我们需要的一致（调节时点掉固定宽高比），适当调节贴花到合适位置如图四：

    图四

    05、我们还可以在贴花类型设置里调节各种参数（亮度、凹凸度等等）以达到我们需要的效果如图五、图六。

    图五

    图六

    -END-

族（Family）是AutodeskRevit引入的强大的概念之一，Revit中的所有图元都是基于族的。Revit族是某一类别中图元的类，是根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但属性的设置是相同的。

每个族图元能够在其内定义多种类型，根据族创建者的设计，每种类型可以具有不同的尺寸、形状、材质设置或其它参数变量。使用AutodeskRevit的优点是不必学习复杂的编程语言，便能够创建自己的构件族。使用族编辑器，整个族创建过程在预定义的样板中执行，可以根据用户的需要在族中加入各种参数，如距离，材质，可见性等等。可使用族编辑器创建现实生活中的建筑构件和图形注释构件。

在Revit中依据创建方式不同，分为三种族：系统族、可载入族、内建族。每个族包含许多参数信息，这些参数可用于信息的传递与共享，是族的核心组成，由于族参数信息不一样，形成了族的状态多样性，因此一个Revit模型是由样式多变的族构成的。族的参数也具有多种不同的类型，设置不同的参数属性，将会表现出不同的样式。

族的参数按类型可以分为族参数和共享参数。

（1）族参数：即常用的参数，其不能出现在明细表和标记中。

我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？一起了解下如何设置布管系统。

步骤一：

1、选择管道

2、编辑类型

图1 编辑管道类型

步骤二：

1、复制管道类型

2、命名新的管道类型，确定

3、点击“布管系统配置”，编辑选项

图2 新建管道类型

图3 布管系统配置

步骤三：

1、点击“管道和尺寸”

2、选择“管道和尺寸”选项

3、点击右上角的“新建”按钮

图4 选择“管段和尺寸”

图5 新建“管段和尺寸”

步骤四：

新建管段中“新建”部分有三个选项，分别为“材质（M）”、“规格/类型（S）”和“材质和规格/类型（A）”，下面接着前面的步骤分别介绍三个选项的作用。

图6 “新建”的三个选项

1、“材质和规格/类型（A）”：可以进行材质以及规格类型的新建

（1）点击“材质（T）”选项按钮；

（2）新建材质，确定；

（3）在“规格/类型(D)”选项中输入管道的连接类型；

（4）尺寸目录选项里，选择与新建管道较为接近的尺寸；

（5）点击确定；

图7 新建“材质和规格/类型（A）”

图10 选择新建管道

2、“材质(M)”：可以进行管道材质的修改

（1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；

（2）选择好规格类型及尺寸，就可以进行管道材质的修改。

图11 选择管道类型

图12 修改“材质”

3、“规格/类型(S)”：可以进行管道规格类型的修改

（1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；

（2）选择好材质及尺寸，就可以进行管道类型的修改。

图13 选择管道类型

图14 修改“规格类型/类型（S）”
