提问网友：调音师
提问日期：2024-12-19 14:41:28
已采纳
解答网友：蓝鲸
铂金专家

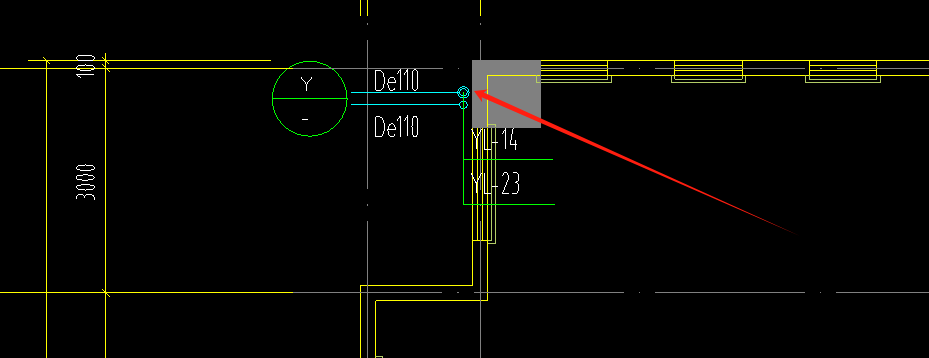

给排水管道在穿越楼板、隔墙时均应考虑套管。套管的管径按照规范是母管的管径大2号
回答正确请采纳并点赞，因为每一个专家都是免费服务
解答网友：筑梦苍穹
白银专家
套管跟管径没关系，一般管道存在穿墙，穿板，穿屋面的情况就要算套管。
解答网友：晨俗
铂金专家
和管道没关系，管道穿墙，穿楼板，穿屋面，穿水泵房都需要套管
解答网友：专家
白银专家
考虑套管 这个其实跟管径 材质 没有关系 跟结构有关系 套管的目的有两种 1.地下室外墙的套管 这个主要是套管有止水环，施工后不至于漏水，其次就是施工方便。2.地上楼板 等的套管主要是为了后期施工方便，不用后期凿孔洞了 ，这个套管跟之前的套管就不一样了。
提问网友：Y
提问日期：2024-12-19 12:17:25
解答网友：李先生
白银专家
排烟风管一般采用镀锌钢板材质，其厚度大约在1.5mm左右。对于800×250尺寸的排烟风管，如果没有特别说明，通常也会按照这个厚度标准来选用。所以，800×250的排烟风管可能会使用1.5mm厚的钢板制作
提问网友：钢铁梦
提问日期：2024-12-19 10:31:16
解答网友：红梅傲雪
铂金专家

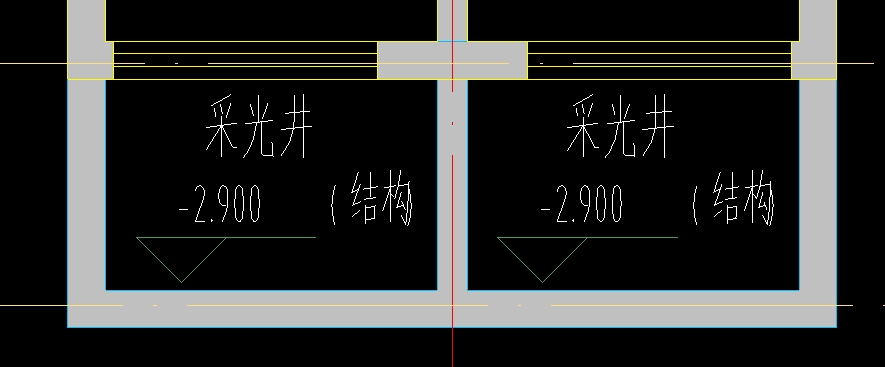

采光井下方没有板
顶盖是透明材质的
解答网友：xz0799
白银专家
采光井无板，一般是玻璃顶
1.0.1 为规范建设工程的工程计量行为，统一通用安装工程工程量计算规则、工程量清单的编制方法， 制定本标准。
1.0.2 本标准适用于通用安装工程施工发承包及实施阶段的工程计量和工程量清单编制。
1.0.3 通用安装工程的工程计量应执行本标准。
1.0.4 通用安装工程的工程计量，除应符合本标准外，尚应符合国家现行有关标准的规定。
2.0.1 工程量计算 measurement of quantities
按照工程设计文件、技术标准、统一的工程量计算标准等，进行工程数量计算的活动。
2.0.2 通用安装工程 mechanical,electrical,plumbing and fire services(or building services)
工业、房屋建筑及市政基础设施工程中的通用设备及装置、电子与智能化设备、自动化控制仪表、电气、管道、空调、消防、通信设备及管线等的安装工程。
3.0.1 工程计量除依据本标准各项规定外，还应依据下列文件：
1 经审定通过的施工设计图纸及其说明；
2 有关的技术标准；
3 其他有关技术经济文件。
3.0.2 工程实施过程中的计量，除应符合本标准的规定外，还应符合现行国家标准《建设工程工程量清单计价标准》GB/T 50500的相关规定。
3.0.3 工程计量时每一项目汇总的有效位数应符合下列规定：
1 以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入；
2 以“m”“km”“m²”“m⁸”“kg”为单位，应保留小数点后两位数字，第三位小数四舍五入；
3 以“台”“个”“件”“套”“根”“组”“系统”“室”“部”“支”“座”“点”“箱”“块”“处”“基”“相”“条”“次” “架”“子架”“芯”“副”“张”“口”“盘”“站”“链路”“百线”“端”“端口”“方向 ·系统”“环 ·系统”“十线”“载频”“载 · 扇”“单元”“扇区”“中继段”“数字段”“倒换段”“全电路”“链路”“百对”等为单位，取整数。
3.0.4 除本标准另有规定外，通用安装工程涉及的土方开挖、回填、垫层、砌筑、抹灰、沟盖板、现浇基础工程的项目，应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T 50854的相应项目执行； 涉及井、预制管道、管道支墩、新旧管连接、临时放水管线、警示带、警示桩、警示牌、垃圾焚烧炉及辅助设备安装工程的项目，应按现行国家标准《市政工程工程量计算标准》GB/T 50857的相应项目执行；涉及 的喷泉、雾森、灌溉系统工程的项目，应按现行国家标准《园林绿化工程工程量计算标准》GB/T 50858 的相应项目执行。
3.0.5 本标准电气设备安装工程适用于电压等级10kV 及其以下电压等级的工程。
3.0.6 本标准与现行国家标准《市政工程工程量计算标准》GB/T 50857相关内容在执行上的划分界线如下 ：
1 本标准内的电气设备安装工程与市政工程路灯工程的界定：厂区、住宅小区的道路路灯、景观照明、公园、广场、公共庭院等电气设备安装工程，应按本标准内电气设备安装工程的相应项目编码列项； 涉及城市道路照明系统应按现行国家标准《市政工程工程量计算标准》GB/T 50857的相应项目编码 列项 ；
2 本标准内的工业管道与市政工程管网工程的界定：给水管道以厂区入口水表井为界，排水管道以厂区围墙外第一个污水井为界，热力和燃气以厂区入口第一个计量表(阀门)为界；
3 本标准内的给排水、采暖、燃气工程(含消防管道)与市政管网工程的界定：室外给排水、采暖、 燃气管道以市政管道碰头井为界。
3.0.7 本标准中涉及的过梁/墙/楼板的钢套管(塑料套管),凿(压、切割)槽、打洞(孔)项目，应按本标准附录N 其他及附属工程的相应项目编码列项。
3.0.8 本标准设备、管道和附件安装项目的工作内容，均应包括安装完毕后底、面漆的修补。若设计说明要求在现场完成油漆的以及改、扩建项目中对原有设备、管道重新刷漆的，应按本标准附录M 刷油 、 防腐蚀、绝热工程的相应项目编码列项。
3.0.9 本标准除机械设备安装工程已标注灌浆外，虽其他设备项目的工作内容未标灌浆，但均应包括完成相关项目所需的灌浆的工作内容。
3.0.10 本标准设备、管道和附件安装项目的工作内容，均包括支、吊架、基础型钢的制作、安装及刷油， 若有专项设计(或说明)要求的，应按本标准附录N 其他及附属工程或附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
3.0.11 本标准内的设备安装工作内容均包括设备的本体调试、单机试运转。 3.0.12 本标准的项目操作高度超高增加包含在分部分项工程清单项目中。
3.0.13 本标准附录中有两个或两个以上计量单位的，应结合拟建工程项目的实际情况，确定最贴切的一个为计量单位。
4.1.1 编制工程量清单应依据下列内容：
1 本标准和现行国家标准《建设工程工程量清单计价标准》GB/T-50500;
2 国家及省级、行业建设主管部门颁发的其他专业工程计量标准和计价规定、补充的工程量计算规则；
3 建设工程设计文件及技术资料；
4 与建设工程项目有关的标准、规范；
5 招标文件；
6 施工现场情况和地勘水文资料；
7 其他相关资料。
4.1.2 工程量清单的项目特征应结合图纸和规范的要求进行描述。本标准附录 A~ 附录P 项目的工作内容仅列出了主要内容，除另有规定和说明外，应视为已包含完成该清单项目所需的必要工作。
4.1.3 本标准附录A～ 附录|P 的工程量清单项目，除另有说明外，工作内容均包括材料(半成品)、构件或设备的场内运输。
4.1.4 编制工程量清单时，若出现本标准附录A～ 附录P 中禾包括的项目，编制人可做补充，并应符合下列规定：
1 补充项目的编码由本标准的代码03与B 和兰位阿拉伯数字组成，并应从03B001 起顺序编制 ；
2 补充的工程量清单应附有补充项目的项自名称、项目特征、计量单位、工程量计算规则、工作内容。补充的措施项目应附有补充项目的项目名称、工作内容及包含范围。
4.2.1 工程量清单应根据本标准附录A~ 附录N 规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。
4.2.2 工程量清单的项目编码应采用十二位阿拉伯数字表示， 一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程中的同一单项工程的项目编码不得有重码。
4.2.3 工程量清单的项目名称应按附录的项目名称，并结合拟建工程的实际描述确定。
4.2.4 工程量清单项目特征应按本标准附录A～附录N 中规定的项目特征，并结合拟建工程项目的实际予以描述。
4.2.5 工程量清单的计量单位应按本标准附录A～ 附录N 中规定的计量单位确定。
4.2.6 工程量清单中所列工程量应按本标准附录A～ 附录N 中规定的工程量计算规则计算。
4.2.7 若主项项目工程与综合项目内容不对应，项目特征对主项及综合项目的参数、规格、数量均应予以描述。
4.3.1 编制工程量清单时，措施项目应按本标准附录P 规定的项目编码、项目名称和工作内容确定。
4.3.2 发包人提供设计图纸并要求承包人按图施工的措施项目，按本标准第4.2节的规定编制工程量清单，列入分部分项工程量清单中。
A.1.1 切削设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.1.1 的规定执行。
表 A.1.1 切削设备安装(编码：030101)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 工程量计算规则 | 工作内容 | |
| 030101001 | 机床 | 1.名称 2.型号 3.规格 4.类型 5.质量6.灌浆配合比7.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.地脚螺栓孔灌浆 3.设备底座与基础间灌浆 |
| 030101002 | 跑车带锯机 | 1.名称 2.型号 3.规格 4.质量5.单机试运转要求 | 本体安装 | ||
| 030101003 | 带锯机保护罩制作与安装 | 1.名称2.材质、形式3.型号 4.规格 5.质量 | 制作、安装 | ||
A.2.1 锻压设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.2.1 的规定执行。
表 A.2.1 锻压设备安装(编码：030102)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030102001 | 机械压力机 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.随机附件安装3.地脚螺栓孔灌浆 4.设备底座与基础间灌浆 |
| 030102002 | 液压机 | ||||
| 030102003 | 自动锻压机 | ||||
| 030102004 | 锻锤 | ||||
| 030102005 | 剪切机 | ||||
| 030102006 | 弯曲校正机 | ||||
| 030102007 | 锻造水压机 | 1.名称 2.型号 3.规格 4.质量5.公称压力6.灌浆配合比7.单机试运转要求 |
A.3.1 铸造设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.3.1 的规定执行。
表 A.3.1 铸造设备安装(编码：030103)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030103001 | 砂处理设备 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装、组装 2.设备钢梁基础检查、复核调整 3.随机附件安装4.设备底座与基础间灌浆5.管道酸洗、液压油冲洗6.安全护栏制作安装 7.轨道安装调整 |
| 030103002 | 造型设备 | ||||
| 030103003 | 制芯设备 |
续表A.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030103004 | 落砂设备 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比 6.试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装、组装2.设备钢梁基础检查、调整3.随机附件安装4.设备底座与基础间灌浆5.管道酸洗、液压油冲洗6.安全护栏制作安装7.轨道安装调整 |
| 030103005 | 清理设备 | ||||
| 030103006 | 金属型铸造设备 | ||||
| 030103007 | 材料准备设备 | ||||
| 030103008 | 抛丸清理室 | 套 | 1.抛丸清理室机械设备安装2.抛丸清理室地轨安装3.金属结构件和车挡制作、安装4.除尘机及除尘器与风机间的风管安装 | ||
| 030103009 | 铸铁平台 | 1.名称 2.规格3.灌浆配合比 | t | 按设计图示尺寸以质量计算 | 1.平台制作、安装 2.灌浆 |
A.4.1 起重设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.4.1 的规定执行。
表A.4.1 起重设备安装(编码：030104)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030104001 | 桥式起重机 | 1.名称2.型号3.跨距4.起重质量5.单机试运转要求 | 台 | 按设计图示数量计算 | 本体组装 |
| 030104002 | 吊钩门式起重机 |
续表A.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030104003 | 梁式起重机 | 1.名称 2.型号 3.跨距4.起重质量5.单机试运转要求 | 台 | 按设计图示数量计算 | 本体组装 |
| 030104004 | 电动壁行悬臂挂式起重机 | ||||
| 030104005 | 旋臂壁式起重机 | ||||
| 030104006 | 旋臂立柱式起重机 | ||||
| 030104007 | 电动葫芦 | ||||
| 030104008 | 单轨小车 |
A.5.1 起重机轨道安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.5.1 的规定执行。
表A.5.1 起重机轨道安装(编码：030105)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030105001 | 起重机轨道 | 1.型号 2.规格3.安装部位4.固定方式5.纵横向孔距 6.车挡材质 | m | 按设计图示尺寸，以单根轨道长度计算 | 1.轨道安装2.车挡制作、安装 |
A.6.1 输送设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.6.1 的规定执行。
表A.6.1 输送设备安装(编码：030106)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030106001 | 斗式提升机 | 1.名称 2.型号3.提升高度4.单机试运转要求 | 台 | 按设计图示数量计算 | 本体安装 |
续表A.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030106002 | 刮板输送机 | 1.名称 2.型号3.输送机槽宽4.输送机长度5.驱动装置组数6.单机试运转要求 | 台 | 按设计图示数量计算 | 本体安装 |
| 030106003 | 板(裙)式输送机 | 1.名称 2.型号3.链板宽度4.链轮中心距5.单机试运转要求 | |||
| 030106004 | 悬挂输送机 | 1.名称 2.型号 3.质量4.链条类型 5 . 节距6.单机试运转要求 | |||
| 030106005 | 固定式胶带输送机 | 1.名称 2.型号3.输送长度4.输送机胶带宽度 5.单机试运转要求 | |||
| 030106006 | 螺旋输送机 | 1.名称 2.型号 3.规格4.单机试运转要求 | |||
| 030106007 | 卸矿车 | 1.名称 2.型号3.设备宽度4.单机试运转要求 | |||
| 030106008 | 皮带秤 |
A.7.1 电梯安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.7.1 的规定执行。
表A.7.1 电梯安装(编码：030107)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030107001 | 交流电梯 | 1.名称 2.型号 3.层数 4.站数5.额定载重量 6.额定人数7.提升高度 8.梯速 | 部 | 按设计图示数量计算 | 1.本体安装2. 电梯电气安装、 调试3.辅助项目安装4.检测、调试、试运行 |
| 030107002 | 直流电梯 | ||||
| 030107003 | 杂货电梯 | ||||
| 030107004 | 观光电梯 | ||||
| 030107005 | 液压电梯 | ||||
| 030107006 | 自动扶梯 | 1.名称 2.型号 3.层高4.额定载重量 5.倾斜度6.扶手中心距 7.梯速 | 1.本体安装2. 自动扶梯电气安装、调试3.检测、调试、试运行 | ||
| 030107007 | 自动人行道 | 1.名称 2.型号3.宽度、长度 4.前后轮距5.运行速度 | 1.本体安装2.人行道电气安装、 调试3.检测、调试、试运行 | ||
| 030107008 | 轮椅升降台 | 1.名称 2.型号3.提升高度 | 1.本体安装2.轮椅升降台电气安装、调试3.检测、调试、试运行 |
A.8.1 风机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.8.1 的规定执行。
表 A.8.1 风机安装(编码：030108)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030108001 | 风机 | 1.名称 2.型号 3.规格 4.材质 5.类型 6.质量7.减振底座形式、 数量8.灌浆配合比9.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.拆装检查3.减振台座制作、 安装4.设备底座与基础间灌浆 |
A.9.1 泵安装工程量清单项目设置 、 项目特征描述的内容 、 计量单位及工程量计算规则应按表 A.9.1 的规定执行。
表 A.9.1 泵 安 装 ( 编 码：030109)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030109001 | 泵 | 1.名称 2.型号 3.规格 4.材质 5.类型 6.质量7.减振装置形式、 数量8.灌浆配合比9.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.泵拆装检查3.电动机安装4.设备底座与基础间灌浆 |
A.10.1 压缩机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 A.10.1 的规定执行 。
表A.10.1 压缩机安装(编码：030110)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030110001 | 压缩机 | 1.名称 2.型号 3.规格 4.类型 5.质量6.结构形式7.驱动方式8.灌浆配合比9.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装 2.拆装检查3.设备底座与基础间灌浆 |
A.11.1 煤气发生设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.11.1 的规定执行。
表A.11.1 煤气发生设备安装(编码：030111)
| 项目编码 | 项目名称 | 项自特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030111001 | 煤气发生炉 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合 | 台 | 按设计图示数量计算 | 1.本体安装2.设备底座与基础间灌浆 |
| 030111002 | 洗涤塔 | ||||
| 030111003 | 电气滤清器 | 1.名称 2.型号 3.规格 4.质量 | 本体安装 | ||
| 030111004 | 竖管 | 1.类型 2.高度 3.规格 | |||
| 030111005 | 附属设备 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比 | 1.本体安装2.设备底座与基础间灌浆 | ||
| 030111006 | 附属容器构件 | 1.名称 2.型号 3.规格 4.质量 | t | 按设计图示质量计算 | 1.附属容器、构件组对2.本体安装 |
A.12.1 制冷设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.12.1 的规定执行。
表A.12.1 制冷设备安装(030112)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030112001 | 冷水机组 | 1.名称 2.型号 3.规格 4.质量5.制冷形式 6.制冷量7.灌浆配合比8.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.设备底座与基础间灌浆 |
| 030112002 | 制冰设备 | 1.名称 2.型号 3.规格 4.质量5.制冰方式6.灌浆配合比7.单机试运转要求 | |||
| 030112003 | 热泵机组 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求 | |||
| 030112004 | 溴化锂吸收式制冷机 | ||||
| 030112005 | 冷风机 | ||||
| 030112006 | 冷却塔 | 1.名称 2.型号 3.材质 4.规格 5.质量6.单机试运转要求 | 本体安装 |
A.13.1 其他机械安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.13.1 的规定执行。
表A.13.1 其他机械安装(编码：030113)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030113001 | 热力机组 | 1.名称 2.型号 3.规格 4.质量5.制热形式 6.制热量7.灌浆配合比8.单机试运转要求 | 台 | 按设计图示数量计算 | 1.本体安装2.设备底座与基础间灌浆 |
| 030113002 | 润滑油处理设备 | 1.名称 2.型号 3.规格 4.质量5.灌浆配合比6.单机试运转要求 | |||
| 030113003 | 膨胀机 | ||||
| 030113004 | 柴油机 | ||||
| 030113005 | 柴油发电机组 | ||||
| 030113006 | 电动机 | ||||
| 030113007 | 电动发电机组 | ||||
| 030113008 | 储气罐 | 1.名称 2.型号 3.规格 | 本体安装 | ||
| 030113009 | 乙炔发生器 | ||||
| 030113010 | 水压机蓄势罐 | 1.名称 2.型号 3.规格 4.质量 | |||
| 030113011 | 空气分离塔 | 1.名称 2.型号 3.规格 | |||
| 030113012 | 小型制氧机附属设备 | 1.名称 2.型号 3.规格 4.质量 |
续表A.13.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030112013 | 冷凝器 | 1.名称2.型号3.结构形式 4.规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030112014 | 蒸发器 | ||||
| 030112015 | 贮液器 (排液桶) | 1.名称 2.型号 3.质量 4.规格 | |||
| 030112016 | 集油器 | 1.名称 2.型号 3.规格 | |||
| 030112017 | 紧急泄氨器 | ||||
| 030112018 | 油视镜 | 支 | |||
| 030112019 | 分离器 | 1.名称 2.型号 3.形式 4.质量 5.规格 | |||
| 030112020 | 过滤器 | 1.名称 2.型号 3.规格 4.介质 | |||
| 030112021 | 中间冷却器 | 1.名称 2.型号 3.规格 4.质量 | |||
| 030113022 | 风力发电机 | 1.名称 2.型号 3.规格 4.容量 5.塔高 | 组 | ||
| 030113023 | 设备减震台座 | 1.名称 2.型号 3.规格 | 台 | 安装 |
A.14.1 机械设备安装工程适用于切削设备、锻压设备、铸造设备、起重设备、起重机轨道、输送设备、 电梯、风机、泵、压缩机、煤气发生设备、制冷设备、其他机械等的设备安装工程。
A.14.2 设备安装所需钢结构制作、安装应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。设备安装所需支吊架制作安装应按本标准附录N 支吊架制作的相应项目编码列项。
A.14.3 电气系统(电梯除外)、仪表系统、通风系统、设备本体第一个法兰以外的管道系统等的安装、 调试，应按本标准附录D 电气设备安装工程、附录F 自动化控制仪表安装工程、附录G 通风空调工程、 附录H 工业管道工程相应项目编码列项。
A.14.4 设备的除锈、刷漆、保温及保护层安装应按本标准附录M 刷油、防腐蚀、绝热工程相应项目编码列项。
A.14.5 大型设备安装所需的专用机具、专用垫铁、特殊垫铁和地脚螺栓应在清单项目特征中描述，组成完整的工程实体。
A.14.6 表 A.1.1 切削设备安装(编码：030101)中，机床类型是指台式及仪表机床、卧式车床、立式车床、钻床、镗床、磨床、铣床、齿轮及螺纹加工机床、刨床、插床、拉床、超声波及电加工机床、金属材料试验机械、木工机械、其他机床。
A.14.7 表 A.3.1 铸造设备安装(编码：030103)中，抛丸清理室设备应包括抛丸机、回转台、斗式提升机、螺旋输送机、电动小车等设备以及框架、平台、梯子、栏杆、漏斗、漏管等金属结构件。
A.14.8 表 A.4.1 起重设备安装(编码：030104)中，起重设备电气安装与调试按本标准附录D 电气设备安装工程相应项目编码列项。
A.14.9 表 A.5.1 起重机轨道安装(编码：030105)中，安装部位是指钢梁或混凝土梁上、地面上、悬臂式、悬挂式起重机轨道安装。
A.14.10 表 A.8.1 风机安装(编码：030108)中的有关问题说明：
1 风机类型是指离心式通(引)风机、轴流通风机、回转式鼓风机、离心式鼓风机、其他风机；
2 直联式风机包括风机本体及电动机、变速器和底座；非直联式风机包括风机本体和底座，不包括电动机；
3 规格是指风量、风压、功率、噪声、防腐、防爆等。
A.14.11 表 A.9.1 泵安装(编码：030109)中的有关问题说明：
1 泵的类型是指离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、 真空泵、屏蔽泵、潜水泵、其他泵；
2 直联式泵包括本体、电动机及底座；非直联式的不包括电动机；深井泵包括本体、电动机、底座及设备扬水管。
A.14.12 表 A.10.1 压缩机安装(编码：030110)中的有关问题说明：
1 压缩机设备包括同一底座上的主机、电动机、仪表盘及附件、底座等；不在同一底座上的，压缩机设备不包括电动机、汽轮机及其他动力机械；
2 活塞式D、M、H 型对称平衡压缩机包括主机、电动机及随主机到货的附属设备，但其安装不包括附属设备的安装；
3 结构形式是指立式、卧式、L 型 ；
4 随机附属静置设备应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。
A.14.13 表 A.13.1 其他机械安装(编码：030113)中的有关问题说明：
1 冷凝器结构形式是指立式管壳式、卧式管壳式、淋水式、蒸发式等；
2 分离器形式是指氨油、氨液、空气等；
3 附属设备钢结构及导轨应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。
B.1.1 中(高)压锅炉本体设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.1.1 的规定执行。
表B.1.1 中(高)压锅炉本体设备安装(编码：030201)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030201001 | 钢炉架 | 1.锅炉类型 2.规格3.蒸发量(t/h) | 按设计图示质量计算 | 1.构件清点 2.安装 | |
| 030201002 | 汽包 | 1.锅炉类型 2.规格3.支撑方式4.蒸发量(t/h) 5.质量 | 台 | 按设计图示数量计算 | 1.汽包及其内部装置安装2.外置式汽水分离器及连接管道安装3.底座或吊架安装 |
| 030201003 | 水冷系统 | 1.锅炉类型2.规格3.结构形式4.蒸发量(t/h) | t | 按设计图示质量计算 | 1.水冷壁组件安装 2.联箱安装3.降水管、汽水引出管安装4.支吊架、支座、固定装置安装5.刚性梁及其联接件安装6.防磨片安装7.炉水循环泵系统安装8.循环硫化床锅炉的水冷风室安装 |
| 030201004 | 过热系统 | 1.蛇形管排及组件安装2.顶棚管、包墙管安装3.联箱、减温器、蒸汽联络管安装4.联箱支座或吊杆、 管排定位或支吊 铁件安装5.刚性梁及其联接件等安装6.防磨装置安装 |
续表B.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030201005 | 省煤器 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) | t | 按设计图示质量计算 | 1.蛇形管排组件安装 2.包墙及悬吊管安装 3.联箱、联络管安装 4.联箱支座、管排支吊铁件安装5.防磨装置安装6.管系支吊架安装 |
| 030201006 | 管式空气预热器 | 1.设备供货范围内的部(组)件安装2.检修平台安装 | |||
| 030201007 | 回转式空气预热器 | 1.锅炉类型 2.规格3.结构形式 4.转子直径 5.质量 | 台 | 按设计图示数量计算 | |
| 030201008 | 旋风分离器(循环流化床锅炉) | 1.锅炉类型 2.规格3.结构形式 4.直径 | t | 按设计图示质量计算 | 1.外护板组合安装 2.水冷套组合安装 3.中心筒安装 |
| 030201009 | 本体管路系统 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) | 1.锅炉本体设计图范围内属制造厂定型设计的系统管道安装2.阀门、管件、表计安装3.支吊架安装 4.吹灰器安装 | ||
| 030201010 | 锅炉本体金属结构 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)5.出口压力(MPa) | 1.锅炉本体的护板、 内、外金属墙皮安装2.联箱和炉顶的罩壳、构件及铁件安装3.各类门孔和支吊装置等金属构件安装 |
续 表B.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030201011 | 锅炉本体平台扶梯 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h)5.出口压力(MPa) | t | 按设计图示质量计算 | 锅炉本体设备成套供应的平台、扶梯、栏杆及围护板安装 |
| 030201012 | 炉排及燃烧装置 | 套 | 按设计图示数量计算 | 1.锅炉的炉排、传动机组件安装2.煤粉炉的燃烧器、 喷嘴、点火油枪安装3.循环硫化床锅炉的风帽安装 | |
| 030201013 | 除渣装置 | t | 按设计图示质量计算 | 1.除渣室安装2.渣斗水封槽安装3.循环硫化床锅炉的冷渣器安装4.锅炉碎渣机、输灰机、除渣机安装 | |
| 030201014 | 煨制、焊接锅炉基础钢筋 | 1.钢筋种类 2.钢筋规格3.预留钢筋长度 4.钢筋焊接要求 | 组 | 按设计图示锅炉钢柱基础数量计算 | 1.钢架基础钢筋煨弯 2.钢筋切割3.焊接4.清除焊渣 |
B.2.1 中(高)压锅炉分部试验及试运工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.2.1 的规定执行。
表B.2.1 中(高)压锅炉分部试验及试运(编码：030202)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030202001 | 锅炉清洗及试验 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) | 台 | 按整套锅炉计量 | 1.清洗设备安装和清洗管路安装、拆除2.锅炉清洗3.水压试验用临时管路的安装、拆除4.锅炉水压试验5.锅炉燃烧室、尾部烟道和空气预热器风压试验6.砖砌锅炉及循环流化床锅炉的烘炉7.锅炉的碱煮炉8.本体范围内的蒸汽严密性试验 9.安全门调整 |
B.3.1 中(高)压锅炉风机安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.3.1 的规定执行。
表B.3.1 中(高)压锅炉风机安装(编码：030203)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030203001 | 送、引风机 | 1.名称 2.型号 3.规格 4.功率 5.质量 | 台 | 按设计图示数量计算 | 1.本体安装2.电动机安装3.附属系统安装 |
| 030203002 | 排粉风机 | ||||
| 030203003 | 石灰石粉输送风机 | ||||
| 030203004 | 回料(流化) 风机 |
B.4.1 中(高)压锅炉除尘装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.4.1 的规定执行。
表B.4.1 中(高)压锅炉除尘装置安装【编码：030204)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030204001 | 除尘器 | 1.名称 2.型号 3.规格4.结构形式 5.筒体直径6. 电感面积(m²) | 台 | 按设计图示数量计算 | 1.本体安装 2.附件安装3.附属系统安装 |
B.5.1 中(高)压锅炉制粉系统安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.5.1 的规定执行。
表B.5.1 中(高)压锅炉制粉系统安装(编码：030205)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030205001 | 磨煤机 | 1.名称 2.型号 3.出力 4.功率 | 台 | 按设计图示数量计算 | 1.本体安装2.传动设备、电动机安装3.附属设备安装4.油系统安装5.钢球磨煤机的加钢球6.平台、扶梯、栏杆及围栅安装7.密封风机安装 |
续表B.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030205002 | 给煤机 | 1.名称 2.型号 3.出力 4.功率 | 台 | 按设计图示数量计算 | 1.主机安装2.减速机安装 3.电动机安装 4.附件安装 |
| 030205003 | 叶轮给粉机 | 1.主机安装2.电动机安装 | |||
| 030205004 | 螺旋输粉机 | 1.主机安装2.减速机、电动机安装3.落粉管安装 4.闸门板安装 |
B.6.1 中(高)压锅炉烟、风、煤管道安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.6.1 的规定执行。
表 B.6.1 中(高)压锅炉烟、风、煤管道安装(编码：030206)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030206001 | 烟道 | 1.管道形状 2.材质3.管道断面尺寸 4.管壁厚度 | t | 按设计图示尺寸以管道质量计算 | 1.管道安装2.送粉管弯头浇灌防磨混凝土3.风门、挡板安装4.金属膨胀节预拉伸、安装5.管道附件安装6.支吊架制作、安装 7.附属设备安装8.管道密封试验 |
| 030206002 | 热风道 | ||||
| 030206003 | 冷风道 | ||||
| 030206004 | 制粉管道 | ||||
| 030206005 | 送粉管道 | ||||
| 030206006 | 原煤管道 |
B.7.1 中(高)压锅炉其他辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.7.1 的规定执行。
表B.7.1 中(高)压锅炉其他辅助设备安装(编码：030207)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030207001 | 扩容器 | 1.名称2.型号3.规格4.出力5.结构形式 6.质量 | 台 | 按设计图示数量计算 | 1.本体安装 2.附件安装 |
| 030207002 | 消音器 | 本体安装 | |||
| 030207003 | 暖风器 | ||||
| 030207004 | 测粉装置 | 1.名称 2.型号3.规格4.标尺比例 | 套 | 1.本体安装 2.附件安装 | |
| 030207005 | 煤粉分离器 | 1.名称 2.型号3.规格(直径、长度等 )4.结构形式 | 台 | 1.本体安装2.操作装置安装3.防爆门及人孔门安装 |
B.8.1 中(高)压锅炉炉墙砌筑工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.8.1 的规定执行。
表B.8.1 中(高)压锅炉炉墙砌筑(编码：030208)
| 项自编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030208001 | 敷管式及膜式水冷壁炉墙和框架式炉墙 | 1.砌筑材料名称、 规格2.砌筑要求3.保温制品名称及厚度4.填塞材料名称 | m³ | 按设计图示尺寸以体积计算 | 1.炉底磷酸盐混凝土砌筑2.炉墙耐火混凝土砌筑3.炉墙保温混凝土砌筑4.矿棉、岩棉、超细棉制品敷设5.炉墙密封、抹面6.炉顶砌筑7.耐火混凝土浇灌8.耐火塑料浇灌9.保温混凝土浇灌10.燃烧带敷设11.炉墙耐火材料填塞 |
续 表B.8.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030208002 | 循环流化床锅炉旋风 分离器内衬 | 1.砌筑材料名称、 规格2.砌筑要求3.保温制品名称及厚度4.填塞材料名称 | m³ | 按设计图示尺寸以体积计算 | 1.耐火混凝土浇灌 2.耐火塑料浇灌3.耐火砖砌筑4.炉顶砌筑5.耐火材料填塞6.岩棉毡、硅酸铝制品敷设 |
| 030208003 | 炉墙耐火砖 | 1 . 耐火砖材料名称、规格2.砌筑要求3.耐火砖墙厚度 4.填塞材料名称 | 1.非定型异型砖配制 2.耐火砖砌筑3.耐火混凝土填塞 |
B.9.1 汽轮发电机本体安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.9.1 的规定执行。
表B.9.1 汽轮发电机本体安装(编码：030209)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030209001 | 汽轮机 | 1.名称2.型号3.规格4.结构形式5.容量(MW) 6.质量 | 台 | 按设计图示数量计算 | 1.汽轮机本体安装 2.调速系统安装3.主汽门、联合汽门安装4.随本体设备成套 供应的系统管道、管件、阀门安装5.管道系统水压试验 |
| 030209002 | 发电机 、 励磁机 | 1.名称2.型号3.规格4.结构形式5.发电机功率(MW) 6.质量 | 1.发电机本体安装 2.励磁机、副励磁机安装3.抽真空系统安装4.随本体设备成套 供应的系统管道、 管件、阀门安装5.发电机整套风压试验 |
续表B.9.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030209003 | 汽轮发电机组空负荷试运 | 1.名称 2.型号 3.规格4.机组容量(MW) | 台 | 按设计图示数量计算 | 1.润滑油过滤2.配合调试单位对各分系统调试3.分系统调试项目的系统恢复 |
B.10.1 汽轮发电机辅助设备安装工程量清单项目设置、项自特征描述的内容、计量单位及工程量计算规则应按表B.10.1 的规定执行 。
表 B.10.1 汽轮发电机辅助设备安装(编码：030210)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030210001 | 凝汽器 | 1.名称 2.型号 3.规格4.冷凝面积 5.质量 | 台 | 按设计图示数量计算 | 1.外壳组装 2.铜管安装3.内部设备安装 4.管件安装5.附件安装 |
| 030210002 | 加热器 | 1.名称 2.型号 3.规格4.热交换面积 5.质量 | 1.本体安装 2.附件安装 | ||
| 030210003 | 抽气器 | 1.名称 2.型号 3.规格 4.质量 | 1.本体安装 2.附件安装3.随设备供货的连接管道安装4.支吊架制作、安装 | ||
| 030210004 | 油箱和 油系统设备 | 1.名称 2.型号 3.规格4.冷却面积 5.油箱容积 |
B.11.1 汽轮发电机附属设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.11.1 的规定执行。
表 B.11.1 汽轮发电机附属设备安装(编码：030211)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030211001 | 除氧器及水箱 | 1.名称 2.型号 3.规格4.水箱容积 | 台 | 按设计图示数量计算 | 1.水箱本体及托架安装2.除氧器本体安装 3.附件及平台安装 |
| 030211002 | 电动给水泵 | 1.名称 2.型号 3.规格 4.功率 | 1.本体安装2.附件安装3.电动机安装 | ||
| 030211003 | 循环水泵 | ||||
| 030211004 | 凝结水泵 | ||||
| 030211005 | 机械真空泵 | ||||
| 030211006 | 胶球清洗装置 | 1.装球室、收球网检查 2.本体、附件安装3.液压系统安装 | |||
| 030211007 | 减温减压装置 | 1.名称 2.型号 3.规格 4.流量 5.直径 | 1.本体安装2.配套管路、仪表安装 | ||
| 030211008 | 空冷设备 | 1.名称 2.型号 3.规格 4.功率 | 1.本体安装2.钢结构框架组对、 安装3.系统冲洗 | ||
| 030211009 | 循环水泵房入口设备 | 1.本体安装 2.附件安装 |
B.12.1 卸煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.12.1 的规定执行。
表B.12.1 卸煤设备安装(编码：030212)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030212001 | 抓斗 | 1.名称 2.型号 3.跨度 4.高度5.起重量 | 台 | 按设计图示数量计算 | 1.构架安装2.行走机构安装 3.抓斗安装4.附件安装5.平台、扶梯的组合、安装 |
| 030212002 | 斗链式卸煤机 | 1.名称2.型号3.规格4.输送量 5.功率 | 1.构架安装2.行走、传动机构安装3.斗链安装4.输送机构安装 5.附件安装6.平台、扶梯的组合、 安装 |
B.13.1 煤场机械设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.13.1 的规定执行。
表B.13.1 煤场设备安装(编码：030213)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030213001 | 斗轮堆取料机 | 1.名称2.型号 3.规格4.跨度5.高度 6.装载量 | 台 | 按设计图示数量计算 | 1.门座架安装2.行走机构安装 3.皮带机安装4.取料机构安装 5.液压机构安装 |
| 030213002 | 门式滚轮堆取料机 | 1.名称2.型号 3.规格4.跨度5.高度 6.装载量 | 1.构架安装2.转动机构安装 3.输送机安装4.检修用吊车安装 |
续表B.13.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030213003 | 煤(料)仓 | 1.名称 2.材质 3.型号 4.规格 5.容积 6.壁厚 | t | 按设计图示尺寸以质量计算 | 本体制作、安装 |
B.14.1 碎煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.14.1 的规定执行。
表B.14.1 碎煤设备安装(编码：030214)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030214001 | 反击式碎煤机 | 1.名称 2.型号 3.规格 4.功率 | 台 | 按设计图示数量计算 | 1.本体安装2.电动机安装3.传动部件安装 |
| 030214002 | 锤击式破碎机 | ||||
| 030214003 | 筛分设备 | 1.名称 2.型号 3.规格 | 1.本体安装2.电动机安装 |
B.15.1 上煤设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.15.1 的规定执行。
表B.15.1 上煤设备安装(编码：030215)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030215001 | 皮带机 | 1.名称 2.型号 3.规格 4.长度5.皮带宽度 | 套 | 按设计图示数量计算 | 1.构架、托辊安装 2.头部、尾部安装3.减速机安装4.电动机安装5.拉紧装置安装 6.皮带安装7.附件安装8.扶手、平台安装 |
续表B.15.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030215002 | 配仓皮带机 | 1.名称 2.型号 3.规格 4.长度5.皮带宽度 | 套 | 按设计图示数量计算 | 1.皮带机安装2.中间构架安装 3.附件安装 |
| 030215003 | 输煤转运站落煤设备 | 1.名称 2.型号 3.规格 4.质量 | 1.落煤管安装2.落煤斗安装3.切换挡板安装 4.传动装置安装 | ||
| 030215004 | 皮带秤 | 1.名称 2.型号 3.规格 | 本体安装 | ||
| 030215005 | 机械采样装置及除木器 | 1.本体安装2.减速机安装 3.电动机安装 | |||
| 030215006 | 电动犁式卸料器 | 1.犁煤器安装2.落煤斗安装3.电动推杆安装 | |||
| 030215007 | 电动卸料车 | 1.名称 2.型号 3.规格4.皮带宽度 | 1.卸煤车安装2.减速机安装3.电动机安装4.电动推杆安装 5.落煤管安装6.导煤槽安装7.扶梯、栏杆组合、 安装 | ||
| 030215008 | 电磁分离器 | 1.名称 2.型号 3.规格 | 1.本体安装2.附属设备安装 3.附属构件安装 |
B.16.1 气力除灰设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.16.1 的规定执行。
表B.16.1 气力除灰设备安装(编码：030216)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030216001 | 负压风机 | 1.名称 2.型号 3.规格4.功率(kW) | 台 | 按设计图示数量计算 | 1.本体安装 2.附件安装 |
| 030216002 | 灰斗气化风机 (包括气化板) |
续表B.16.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030216003 | 布袋收尘器 | 1.名称 2.型号3.规格(m²) | 台 | 按设计图示数量计算 | 1.本体安装 2.布袋套装 3.附件安装 |
| 030216004 | 袋式排气过滤器 | ||||
| 030216005 | 加热器 | 1.名称 2.型号 3.规格4.出力(m³/min) | 1.本体安装 2.保温 | ||
| 030216006 | 回转式给料机 | 1.名称 2.型号 3.规格4.出力(m/h) 5.功率 | 1.本体组装2.电动机安装 3.附件安装 | ||
| 030216007 | 空气斜槽 | 1.名称 2.型号 3.规格 4.长度 5.宽度 | 1.槽体、端盖板安装 2.载气阀安装 | ||
| 030216008 | 电动灰斗闸板门 | 1.名称 2.型号 3.规格4.门孔尺寸 | 套 | 1.本体安装2.内部组件安装 3.电动机安装4.附件安装 | |
| 030216009 | 锁气器 | 1.名称 2.型号 3.规格4. 出力(m³/h) | 台 | ||
| 030216010 | 灰(渣)仓 | 1.名称 2规格 3.材质 4.容积 5.厚度 | t | 按设计图示以质量计算 | 本体制作、安装 |
B.17.1 化学水预处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.17.1 的规定执行。
表 B.17.1 化学水预处理系统设备安装(编码：030217)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030217001 | 反渗透处理系统 | 1.型号 2.规格3.出力(t/h)4.附属设备参数 | 套 | 按设计图示数量计算 | 1.组件安装2.附属设备安装 |
| 030217002 | 凝聚澄清过滤系统 | 1.名称 2.型号 3.规格4.出力(t/h) 5.容积6.附属设备参数 | 1.本体设备安装 2.附件安装 |
B.18.1 锅炉补给水除盐系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.18.1 的规定执行。
表 B.18.1 锅炉补给水除盐系统设备安装(编码：030218)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030218001 | 机械过滤系统 | 1.名称 2.型号 3.规格4.直径或容积 5.树脂高度 | 套 | 按设计图示数量计算 | 1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管 子、管件、阀门等的安装4.设备本体范围内 的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.树脂预处理、运搬、筛分、装填7.设备试运前的灌水及水压试验 |
| 030218002 | 除盐加混床设备 | ||||
| 030218003 | 除二氧化碳和离子交换设备 | 1.名称 2.型号 3.规格4.出力(t/h) 5.直径6.树脂高度 |
B.19.1 锅炉本体防腐蚀保护工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.19.1 的规定执行。
表B.19.1 锅炉防腐蚀保护(编码：030219)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030219001 | 锅炉防腐蚀保护 | 1.锅炉类型2. 防腐蚀材质、 规格3.蒸发量(t/h)4.出口压力(MPa)5.保护方式 6.保护时段 | 台 | 按设计图示数量计算 | 1.临时系统安装、 拆除2.保护段封闭 3.检测、记录4 . 废液废气介质处理5.系统恢复 |
B.20.1 凝结水处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.20.1 的规定执行。
表B.20.1 凝结水处理系统设备安装(编码：030220)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030220001 | 凝结水处理设备 | 1.名称 2.型号 3.规格4.出力(t/h) 5.容积或直径 6.树脂高度 | 套 | 按设计图示数量计算 | 1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管 子、管件、阀门等的安装4.设备本体范围内 的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.树脂预处理、运搬、筛分、装填7.设备试运前的灌水及水压试验 |
B.21.1 循环水处理系统设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.21.1 的规定执行。
表B.21.1 循环水处理系统设备安装(编码：030221)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030221001 | 循环水处理及加药设备 | 1.名称 2.型号 3.规格4.出力(t/h) 5.直径 | 套 | 按设计图示数量计算 | 1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管 子、管件、阀门等的安装4.设备本体范围内 的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.设备试运前的灌水及水压试验 |
B.22.1 给水、炉水校正处理系统设备安装工程量清单项目设置、项自特征描述的内容、计量单位及工程量计算规则应按表B.22.1 的规定执行。
表B.22.1 给水、炉水校正处理系统设备安装(编码：030222)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030222001 | 给水、炉水 校正处理设备 | 1.名称 2.型号 3.规格4.出力(t/h) 5.容积或直径 | 套 | 按设计图示数量计算 | 1.衬里设备防腐层检验2.本体设备安装3.随设备供应的管 子、管件、阀门等的安装4.随设备供货的平台、梯子、栏杆的安装5.随设备供货的配套附件的安装6.设备试运前的灌水及水压试验 |
B.23.1 脱硫设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.23.1 的规定执行。
表B.23.1 脱硫设备安装(编码：030223)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030223001 | 石粉仓 | 1.名称 2型号 3.规格4.出力(t/h) 5.容积或直径 | t | 按设计图示以仓质量计算 | 1.基础预埋框架、地脚螺栓的安装2.本体安装3.附件及附属管道的组合、安装 |
| 030223002 | 吸收塔 | 台 | 按设计图示数量计算 | 1.基础预埋框架、地脚螺栓的安装2.本体安装3.吸收塔内部装置安装4.附件及附属管道的组合、安装5.平台、扶梯的安装 | |
| 030223003 | 脱硫附属机械及辅助设备 | 1.名称 2 . 型号 3.规格 | 套 | 1.设备检查、清洗与检修2.本体设备组合、安装3.随设备供货的配套附件的安装 |
B.24.1 脱硝设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.24.1 的规定执行。
表B.24.1 脱硝设备安装(编码：030224)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030224001 | 脱硝反应器 | 1.名称 2.规格 3.容积 4.材质 | 台 | 按设计图示数量计算 | 1.组对、焊接 2.本体安装 |
| 030224002 | 催化剂模块 | 1.名称 2.规格 3型号 4.基材5.堆放层数 | m³ | 按设计图示体积计算 | 1.挡灰板安装2.催化剂模块安装 3.密封板安装 |
续表B.24.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030224003 | 稀释风机 | 1.名称 2.型号 3.规格 4.功率 | 台 | 按设计图示数量计算 | 本体安装 |
| 030224004 | 氨气一热空气混合器 | ||||
| 030224005 | 液氨卸料压缩机组 | ||||
| 030224006 | 液氨蒸发器 | 1.名称 2.型号 3.规格4.蒸发量(t/h) | |||
| 030224007 | 其他罐体设备 | 1.名称 2.型号 3.规格 4.容积 |
B.25.1 低压锅炉本体设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.25.1 的规定执行。
表B.25.1 低压锅炉本体设备安装(编码：030225)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030225001 | 成套整装锅炉 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) 5.热功率(MW) 6.质量 | 台 | 按设计图示数量计算 | 1.锅炉本体安装2.附属设备安装3.管道、阀门、表计安装 |
| 030225002 | 组装锅炉 | 1.锅炉本体组对、安装2.附属设备安装3.管道、阀门、表计安装 |
续表B.25.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030225003 | 散装锅炉 | 1.锅炉类型 2.规格3.结构形式4.蒸发量(t/h) 5.热功率(MW) | t | 按设计图示尺寸以质量计算 | 1.钢炉架安装2.汽包、水冷壁、过热器安装3.省煤器、空气预热器安装4.本体管路、吹灰器安装5.炉排、门、孔安装 6.平台、扶梯的组合、安装 7.炉墙砌筑8.水压试验、酸洗 9.烘炉、煮炉 |
B.26.1 低压锅炉附属及辅助设备安装王程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.26.1 的规定执行。
表B.26.1 低压锅炉附属及辅助设备安装(编码：030226)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030226001 | 除尘器 | 1.名称 2.型号 3.规格 4.质量 | 台 | 按设计图示数量计算 | 1.本体安装 2.附件安装 |
| 030226002 | 水处理设备 | 1.名称 2.型号 3.规格4.出力(t/h) | 1.浮动床钠离子交换器2.组合式水处理设备的本体安装3.内部组件安装4.附件安装 5.填料 | ||
| 030226003 | 换热器 | 1.名称 2.型号 3.规格 4.质量 | 1.本体安装2.管件、阀门、表计安装 |
续表B.26.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030226004 | 输煤设备 (上煤机) | 1.名称2.型号3.规格4.结构形式 5.功率 | 台 | 按设计图示数量计算 | 1.本体安装2.附属部件安装 |
| 030226005 | 除渣机 | 1.名称2.型号3.规格4.输送长度5.出力(t/h) 6.功率 | 1.本体安装 2.机槽安装3.传动装置安装 4.附件安装 | ||
| 030225006 | 齿轮式破碎机 | 1.型号 2.规格3.辊齿直径 4.功率 | 1.本体安装2.润滑系统安装 3.液压管路安装4.附件安装 |
B.27.1 燃机余热锅炉辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.27.1 的规定执行 。
表 B.27.1 燃机余热锅炉辅助设备安装(编码：030227)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030227001 | 板框压力式滤油机 | 1.名称2.结构形式 3.型号4.规格5.质量6.滤油能力 | 台 | 按设计图示数量计算 | 本体安装 |
| 030227002 | 锅炉清灰振打装置 | 1.名称2.结构形式 3.型号4.规格5.功率 |
续表B.27.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030227003 | 滤气器 | 1.名称 2.型号 3.规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030227004 | 疏水注水器 | ||||
| 030227005 | 补偿器 | 1.名称 2.材质 3.型号 4.规格 | 1.本体安装2.补偿器预拉伸 | ||
| 030227006 | 均压箱 | 本体安装 | |||
| 030227007 | 双筒过滤器 | 1.名称2.结构形式 3.型号4.规格5.过滤能力 6.连接方式 | |||
| 030227008 | 除灰孔 | 1.名称2.结构形式 3.型号4.规格 | 个 | ||
| 030227010 | 氨溶液箱 | 1.名称 2.材质 3.型号 4.规格 5.质量 | 台 | ||
| 030227011 | 汽水分离装置 | 1.名称2.结构形式 3.型号4.规格5.质量 | |||
| 030227012 | 其他辅助设备 | 1.名称 2.规格 3.型号 4.质量 |
B.28.1 三联供锅炉辅助设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.28.1 的规定执行。
表 B.28.1 三联供锅炉辅助设备安装(编码：030228)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030228001 | 燃气发电机 | 1.类型 2.型号 3.规格 4.质量 5.功率 | 台 | 按设计图示数量计算 | 本体安装 |
| 030228002 | 压气机 | ||||
| 030228003 | 燃烧室 | ||||
| 030228004 | 吸收式制冷机 | ||||
| 030228005 | 回热器 | ||||
| 0302280006 | 重整器 | 1.类型 2.型号 3.规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030228007 | 气液分离器 | ||||
| 030228008 | 补燃器 | ||||
| 030228009 | 水槽(罐) | 1.名称 2.材质 3.型号 4.规格 5.容积 | |||
| 030228010 | 阀件 | 1.名称 2.材质 3.型号 4.规格 | 个 | ||
| 030228011 | 风门 |
B.29.1 工业炉安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.29.1 规定执行。
表 B.29.1 工业炉安装(编码：030229)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030229001 | 燃烧炉、 灼烧炉 | 1.名称 2.能力 3.类型 4.质量5.灌浆配合比 | 台 | 按设计图示数量计算 | 1.燃烧炉、灼烧炉安装2.设备底座与基础间灌浆 |
| 030229002 | 裂解炉 | 1.名称 2.能力 3.质量 4.结构5.附件种类、规格及数量、材质6.压力试验设计要求 | 1.裂解炉制作、安装 2.附件安装3.压力试验 | ||
| 030229003 | 转化炉 | 1.名称 2.结构 3.质量 4.能力5.附件种类、规格及数量、材质6.压力试验设计要求 | 1.转换炉制作、安装 2.附件安装3.压力试验 | ||
| 030229004 | 化肥装置加热炉 | 1.化肥装置加热炉制作、安装 2.附件安装 3.压力试验 | |||
| 030229005 | 芳烃装置加热炉 | 1.转换炉制作、安装 2.附件安装3.压力试验 | |||
| 030229006 | 炼油厂加热炉 | 1.炼油厂加热炉制作、安装 2.附件安装 3.压力试验 | |||
| 030229007 | 废热锅炉 | 1.名称 2.结构 3.质量4.燃烧床形式5.压力试验设计要求6.灌浆配合比 | 1.废热锅炉安装2.设备底座与基础间灌浆3.压力试验 | ||
| 030229008 | 电弧炼钢炉 | 1.名称 2.型号 3.规格 4.质量5.设备容量6.内衬砌筑要求 | 1.本体安装2.内衬砌筑、烘炉 | ||
| 030229009 | 无芯工频感应电炉 |
续表B.29.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030229010 | 电阻炉 | 1.名称 2.型号 3.规格 4.质量5.内衬砌筑要求 | 台 | 按设计图示数量计算 | 1.本体安装2.内衬砌筑、烘炉 |
| 030229011 | 真空炉 | ||||
| 030229012 | 高频及中频感应炉 | ||||
| 030229013 | 冲天炉 | 1.名称2.型号3.规格4.质量5.熔化率6.车挡材质7.试压标准8.内衬砌筑要求 | 1.本体安装 2.前炉安装3.冲天炉加料机的轨道加料车、卷扬装置等安装4.轨道安装5.车挡制作、安装 6.炉体管道的试压 7.内衬砌筑、烘炉 | ||
| 030229014 | 加热炉 | 1.名称 2.型号 3.规格 4.质量5.结构形式6.内衬砌筑要求 | 1.本体安装2.内衬砌筑、烘炉 | ||
| 030229015 | 热处理炉 | ||||
| 030229016 | 解体结构井式热处理炉 | 1.名称 2.型号 3.规格 4.质量5.试压标准6.内衬砌筑要求 | 1.本体安装2.炉体管道安装、 试压3.内衬砌筑、烘炉 |
B.30.1 锅炉系统调试、特殊项目测试和性能验收试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.30.1 的规定执行。
表B.30.1 锅炉系统调试、特殊项目测试和性能验收试验(编码：030230)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030230001 | 锅炉分系统调试 | 1.锅炉类型 2.规格3.结构形式 4.出力(t/h) | 台 | 按设计图示数量计算 | 1.锅炉系统调试 2.汽机系统调试 3.化学系统调试 4.热网系统调试 5.尾气系统调试6.脱硫、脱硝分系统调试 |
| 030230002 | 锅炉整套启动调试 | 1.锅炉系统整体启动调试2.汽机系统整体启动调试3.化学系统整体启动调试4.整套启动调试 | |||
| 030230003 | 特殊项目测试和性能验收试验 | 1.锅炉燃烧试验 2.锅炉石灰石投入试验3.给水、减温水调节漏流量与特性试验 4.点火装置调整试验 5.制粉系统出力测试 6.磨煤机单耗测试7.机组热耗测试8.机组轴系震动测试 9.机组供电煤耗测试 10 . 机组RB(RUN BACK)试验11.污染物排放试验12.噪声测试 13.散热测试 14.粉尘试验15.除尘效率测试16.烟气监测系统测试 17.锅炉热效率测试18.其他特殊项测试(渗沥液、二恶英等 ) |
B.31.1 热力设备安装工程适用于220t/h 以下，压力在13.7MPa 以下的锅炉和2 . 5万kW(25MW) 以下的汽轮发电机组及其配套的辅机、燃料、除灰、水处理设备安装工程。生活垃圾焚烧锅炉、生物质焚烧锅炉、燃机余热锅炉、三联供锅炉等设备安装工程，可参照执行。
B.31.2 锅炉压力等级的划分，以锅炉出口蒸汽参数为限：
1 蒸汽出口压力小于或等于2.45MPa, 蒸汽出口温度小于或等于400℃时为低压锅炉；
2 蒸汽出口压力在2.94MPa～4.9MPa 区间，蒸汽出口温度450℃时为中压锅炉；
3 蒸汽出口压力在7.84MPa～10.8MPa 区间，蒸汽出口温度540℃时为高压锅炉。
B.31.3 下列通用性机械应按本标准附录A 机械设备安装正程相应项目编码列项：
1 锅炉风机安装项目中，除了本表所列风机以外的其他风机安装；
2 系统的泵类安装项目中，除了电动给水泵、循环水泵、凝结水泵、机械真空泵以外的其他泵的安装；
3 起重机械设备安装，包括汽机房桥式起重机等；
4 柴油发电机和压缩空气机安装。
B.31.4 除了由设备成套供应的成型管道和包括在设备安装工作内容中的润滑系统管道以外，各系统的管道安装应按本标准附录H 工业管道工程的相应项目编码列项。
B.31.5 热力系统设备的防腐和刷添应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
B.31.6 除了锅炉炉墙砌筑以外的热力系统设备和系统管道的保温应按本标准附录M 刷油、防腐蚀、 绝热工程的相应项目编码列项。
B.31.7 烟、风、煤管道制作应按本标准附录C 静置设备与工艺金属结构制作安装工程的相应项目编码列项。
B.31.8 以下工作内容包括在相应项目的工作内容中：
1、汽轮机、凝汽器等大型设备的拖运、组合平台的搭拆；
2 除炉墙砌筑脚手架外的施工脚手架和一般安全设施；
3 设备的单体试转和分系统调试试运配合；
4 设备基础二次灌浆的配合。
B.31.9 由设备制造厂配套供货的平台、扶梯及围栏的制作不包括在安装项目中，未配套供应的，可由业主单位委托施工单位另行处理。
B.31.10 锅炉本体设备组合平台支架的搭拆、炉墙砌筑脚手架搭拆、发电机定子起吊措施及其他一切所需措施项目应按本标准附录P 措施项目的相应项目编码列项。
B.31.11 负荷开关应按本标准附录D 电气设备安装工程的相应项目编码列项，止回风口、静压箱安装应按附录本标准G 通风空调工程的相应项目编码列项。
B.31.12 表 B.1.1 中(高)压锅炉本体设备安装(编码：030201)中的有关问题说明：
1 锅炉类型是指燃煤锅炉、燃机余热锅炉、燃(油)气锅炉、三联供锅炉等；
2 锅炉结构形式是指链条炉、煤粉炉；炉排结构形式是指链条式炉排、鳞片式炉排、横梁式炉排。
B.31.13 表 B.2.1 中(高)压锅炉分部试验及试运(编码：030202)中，锅炉清洗及试验是指锅炉清洗、 锅炉水压试验、风压试验、锅炉的烘炉、碱煮炉以及蒸汽严密性试验和安全门调整。
B.31.14 表 B.4.1 中(高)压锅炉除尘装置安装(编码：030204)中，除尘器结构形式是指旋风式、袋式、电除尘等。
B.31.15 表 B.9.1 汽轮发电机本体安装(编码：030209)中，汽轮发电机组空负荷试运包括危急保安器试运、给水泵组试运、润滑油系统、真空系统试运、汽轮机汽封系统试运、调速系统试运、发电机水冷系统试运、低压缸喷水的试运、其他相关项目试运。
B.31.16 表 B.11.1 汽轮发电机附属设备安装(编码：030211)中，循环水泵房入口设备安装包括旋转滤网、钢闸门和清污机的安装。
B.31.17 表 B.12.1 卸煤设备安装(编码：030212)中，抓斗高度是指抓斗的工作高度。
B.31.18 表 B.13.1 煤场设备安装(编码：030213)、表B.16.1 气力除灰设备安装(编码：030216)中，平台、扶梯、栏杆应按本标准附录C.5 工艺金属结构安装相应编码列项。
B.31.19 表 B.17.1 化学水预处理系统设备安装(编码：030217)中，凝聚澄清过滤系统设备安装包括澄清器、过滤器、混合器、水箱、水泵、溶液泵、计量箱和计量装置、加热器安装。
B.31.20 表 B.18.1 锅炉补给水除盐系统设备安装(编码：030218)中，机械过滤系统安装包括机械过滤器、水箱、水泵和鼓风机安装；除盐加混床设备安装包括水箱、水泵、计量箱、计量装置和喷射器安装；除二氧化碳和离子交换设备安装包括除二氧化碳器、混合器、阴阳离子交换器、再生罐和树脂贮存罐安装。
B.31.21 表 B.20.1 凝结水处理系统设备安装(编码：030220)中，凝结水处理设备包括离子交换器、再生器、过滤器、树脂贮存罐、树脂捕捉器、树脂喷射器、酸碱贮存罐、计量箱、喷射器和水泵的安装。
B.31.22 表 B.21.1 循环水处理系统设备安装(编码：030221)中，循环水处理及加药设备包括钠离子软化器、食盐溶解过滤器、加药设备、凝汽器铜管镀膜设备、空压机设备及其所需的附件和配件。
B.31.23 表 B.22.1 给水、炉水校正处理系统设备安装(编码：030222)中，给水、炉水校正处理设备包括汽水取样设备、炉内水处理装置、药液制备设备、计量设备、输送泵及其一切所需的附件和配件。
B.31.24 表 B.23.1 脱硫设备安装(编码：030223)中，脱硫附属机械及辅助设备包括增压风机、烟气换 热器(GGH) 、 真空皮带脱水机、旋流器和循环浆液泵的安装。
B.31.25 表 B.24.1 脱硝设备安装(编码：030224)中，其他罐体设备包括液氨储罐、氨气缓冲罐、氨气稀释罐、氨气存储罐的安装。
B.31.26 表 B.25.1 低压锅炉本体设备安装(编码：030225)中的相关说明：
1 散装和组装锅炉，不包括设备的包装材料、加固件的重量；
2 平台、扶梯、栏杆按本标准附录C.5 工艺金属结构安装相应编码列项。
B.31.27 表 B.28.1 三联供锅炉辅助设备安装(编码：030228)中，燃气机类型是指燃气轮机、燃气内 (外)燃机、燃气微燃机、余热直燃机等；吸收式制冷机类型是指烟气型吸收式制冷机、蒸汽型吸收式制冷机等；阀件是指节流阀、转向阀、烟气阀、水阀等。
B.31.28 | 表 B.29.1 工业炉安装(编码：030229)中的相关说明：
1 废热锅炉的结构是指快装型、半快装型、散装型，燃烧床类型是指单床型、双床型；单汽包型、双汽包型，具体按设计图纸所说明的为准；
2 附属设备钢结构及导轨，应按本标准附录C 静置设备与工艺金属结构制作安装工程及本标准附录N 其他及附属工程的相应项目编码列项。
B.31.29 表 B.30.1 锅炉系统调试、特殊项目测试和项目测试和性能验收试验(编码：030230)中，针对不同类型锅炉的属性，按照设计、电力建设规范及施工验收要求，分别列出需要调试的项目，并参照以上调试项目执行。
C.1.1 静置设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.1.1 的规定执行。
表C.1.1 静置设备(编码：030301)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030301001 | 容器 | 1.名称 2.材质 3.规格 4.容积5.构造形式6.内部构件名称 | 台 | 按设计图示数量计算 | 1.容器组吊装2.内部构件组对3.吊耳制作、安装4.焊缝热处理 5.压力试验6.清洗、脱脂、钝化 |
| 030301002 | 塔器 | 1 . 名称 2.材质 3.规格 4.容积5.构造形式6.塔内固定件材质 7.塔盘结构类型8.填充材料种类 | 1.塔器组装吊装 2.塔盘安装3.塔内固定件组对 4.吊耳制作、安装 5.焊缝热处理6.设备填充 7.压力试验8.清洗、脱脂、钝化 | ||
| 030301003 | 热交换器类设备 | 1.名称 2.材质 3.规格4.构造形式5.抽芯设计要求 | 1.安装2.地面抽芯检查 | ||
| 030301004 | 空气冷却器 | 1.名称 2.规格 | 1.管束(翅片)安装 2.构架安装3.风机安装 | ||
| 030301005 | 反应器 | 1.名称 2.规格3.内部结构形式 | 安装 |
续表C.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030301006 | 电解槽 | 1.名称 2.规格3.构造形式 | 套 | 按设计图示数量计算 | 安装 |
| 030301007 | 电除雾器 | 1.名称2.规格3.构造形式 4.壳体材料 | |||
| 030301008 | 电除尘器 | 1.名称 2.规格3.内部结构 4.除尘面积 | 台 | 按设计图示数量计算 | 安装 |
C.2.1 金属油罐制作安装工程量清单项自设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.2.1 规定执行。
表 C.2.1 金属油罐制作安装(编码：030302)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 程量计算规则 | 工作内容 |
| 030302001 | 拱顶罐 | 1.名称 2.材质 3.规格 4.容量5.型钢圈材质 | 台 | 按设计图示数量计算 | 1.罐本体制作、安装2.型钢圈煨制 3.充水试验4.卷板平直5.拱顶罐临时加固件制作、安装与拆除 6.本体梯子、平台、栏杆制作安装7.附件制作、安装 |
| 030302002 | 浮顶罐 | 1.罐本体制作、安装 2.一二次密封装置安装3.旋转喷射器安装 4.型钢圈煨制5.内浮顶罐充水试验 6.浮顶罐升降试验7.卷板平直8.浮顶罐组装加固9.附件制作、安装10.本体梯子、平台、栏杆制作安装 |
续表C.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030302003 | 大型金属油罐 | 1.名称 2.材质 3.容积 | 座 | 按设计图示数量计算 | 1.底板、壁板预制安装2 . 底板、壁板板幅调整3.浮船船舱预制安装 4.浮船支柱预制安装 5.抗风圈、加强圈预制安装6.附件制作、安装7.大型油罐充水试验 8.本体浮船升降试验 9.焊缝预热，壁板焊缝热处理10.盘梯、平台制作、 安装11.钢板卷材平卷平直 |
| 030302004 | 加热器 | 1.名称2.蒸汽盘管管径3.排管的长度4.连接管主管长度 5.支座构造形式 | m | 盘管式加热器按 设计图示尺寸以长度计算，不扣除管件所占长度；排管式加热器按设计图示配管长度计算 | 1.制作、安装2.支座制作、安装3.连接管制作、安装 4.压力试验 |
C.3 球形罐组对安装
C.3.1 球形罐组对安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.3.1 规定执行。
表C.3.1 球形罐组对安装(编码：030303)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030303001 | 球形罐组对 | 1.名称2.材质3.球罐容量 4.球板厚度5.支柱耐火层材料 | 台 | 按设计图示数量计算 | 1.球形罐吊装、组对2.产品球板试验3.焊缝预热、后热4.球形罐水压试验5.球形罐气密性试验 6.支柱耐火层施工7.本体梯子、平台、栏杆制作、安装 |
C.4.1 气柜制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.4.1 规定执行。
表C.4.1 气柜制作安装(编码：030304)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030304001 | 气柜 | 1.名称2.构造形式 3.容量 | 座 | 按设计图示数量计算 | 1.气柜本体制作、 安装2.焊缝热处理 3.型钢圈煨制 4.配重块安装5.气柜充水、气密、快速升降试验6.平台、梯子、栏杆制作、安装7.附件制作、安装 |
C.5.1 工艺金属结构安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.5.1 规定执行。
表C.5.1 工艺金属结构制作安装(编码：030305)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030305001 | 联合平台 | 1.名称2.平台材质 | t | 按设计图示尺寸以质量计算 | 制作、安装 |
| 030305002 | 平台 | 1.名称2.平台板材质 | |||
| 030305003 | 梯子、栏杆、 扶手 | 1.名称 2.材质 | |||
| 030305004 | 桁架、管廊、 设备框架、 单梁结构 | 1.名称 2.材质3.管廊高度4.设备框架跨度 | 1.制作、安装2.钢板组合型钢制作 | ||
| 030305005 | 漏斗、料仓 | 1.名称 2.材质 3.规格4.漏斗形状 | 1.制作、安装 2.型钢圈煨制3.漏斗、料仓、衬板(若有需要)的制作、安装 |
续表C.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030305006 | 烟囱、烟道 | 1.名称 2.材质3.烟囱直径 | t | 按设计图示尺寸 展开面积以质量计算 | 1.制作、安装 2.型钢圈煨制 |
| 030305007 | 双层保温成品烟囱 | 1.名称 2.材质 3.规格4.保温厚度 5.接口形式 | m | 按设计图示烟囱中心线以长度计算 | 制作、安装 |
| 030305008 | 火炬及排气筒 | 1.名称 2.材质 3.规格 4.质量 5.高度 | 座 | 按设计图示数量计算 | 1.筒体制作、组对 2.塔架制作、组装3.火炬、塔架、筒体吊装4.火炬头安装 |
C.6.1 铝制、铸铁、非金属设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.6.1 规定执行。
表C.6.1 铝制、铸铁、非金属设备安装(编码：030306)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030306001 | 容器 | 1.名称 2.材质 | 台 | 按设计图示数量计算 | 1.安装2.清洗、钝化及脱脂 |
| 030306002 | 塔器 | 1.名称 2.材质3.规格、型号 | 1.塔器整体安装 2.塔器分段组装3.塔器清洗、钝化及脱脂 | ||
| 030306003 | 热交换器 | 1.名称 2.材质 | 安装 |
C.7.1 撬块安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.7.1 规定执行。
表C.7.1 撬块安装(编码：030307)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030307001 | 撬块 | 1.名称 2.规格 | 套 | 按设计图示数量计算 | 1.撬块整体安装2.撬上部件与撬外部件的连接 |
C.8.1 无损检验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.8.1 规定执行。
表C.8.1 无损检验(编码：030308)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030308001 | X射线探伤 | 1.名称 2.板厚3.底片规格 | 张 | 按规范或设计要求计算 | 无损检验 |
| 030308002 | γ射线探伤 | ||||
| 030308003 | 超声波探伤 | 1.名称 2.部位 3.板厚 | 1.m 2.m² | 按规范或设计要求计算：1.金属板材对接焊缝、周边超声波探伤按长度计算2.板面超声波探伤检测按面积计算 | 1.对接焊缝、板面、板材周边超声波探伤 2.对比试块制作 |
| 030308004 | 磁粉探伤 | 1.名称 2.部位 | 按规范或设计要求计算：1.金属板材周边 磁粉探伤按长度计算2.板面磁粉探伤按面积计算 | 1.板材周边、板面磁粉探伤2.被检工件退磁 | |
| 030308005 | 渗透探伤 | 名称 | m | 按设计图示数量以长度计算 | 渗透探伤 |
| 030308006 | 整体热处理 | 1.设备名称 2.设备质量 3.容积4.加热方式 | 台 | 按设计图示数量计算 | 1.整体热处理 2.硬度测定 |
续表C.8.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030308007 | 光谱分析 | 1.名称 2.部位 | 点 | 按规范或设计要求计算 | 光谱分析 |
| 030308008 | 焊缝热处理 | 1.名称2.加热方式 3.部位4.板材厚度 | m | 按规范或设计要求以焊缝长度计算 | 焊缝热处理 |
C.9.1 静置设备定义：
1 静置设备是指不需动力带动，安装后处于静止状态的工艺设备；
2 设备类型是指设备构造形式及其用途的划分；
3 设备容积是指按设计图图示尺寸计量，不扣除内部构件所占体积；
4 设备压力是指设计压力，以“MPa”表示：
5 设备质量是指不同类型设备的金属质量；
6 设备直径是指设计图标注的设备内径尺寸；
7 设备安装高度是指以设计正负零为基准至设备底座安装标高的高度；
8 设备到货状态是指设备运到施工现场的结构状态，分为整体、分段设备和分片设备；
9 设备构造形式是指卧式设备安装和立式设备安装。
C.9.2 金属构件连接方式是指普通螺栓、高强螺栓、焊接及其他方式。
C.9.3 电气系统应按本标准附录D 电气设备安装工程的相应项目编码列项。
C.9.4 仪表系统应按本标准附录F 自动化控制仪表安装工程的相应项目编码列项。
C.9.5 备本体第一片法兰外的管线安装应按本标准附录H 工业管道工程的相应项目编码列项。
C.9.6 胎具制作、安装与拆除应按本标准附录P 措施项目的相应项目编码列项。
C.9.7 污水处理设备、其他水处理设备的安装应按现行国家标准《市政工程工程量计算标准》GB/T 50857的相应项目编码列项。
C.9.8 表 C.1.1 静置设备(编码：030301)中的有关问题说明：
1 静置设备是指不需动力带动的、安装后处于静止状态的工艺设备，其设备类型按构造形式及用途而划分，其构造形式是指卧式设备安装、立式设备安装，其设备直径是指设计图示的设备内径，其设备压力是指用“MPa” 表示的设计压力，其容积按设计图示尺寸计算及不扣除内部构件的体积；
2 所有类型容器的工作内容，均应包括容器本体、其内部固定件、开孔件、加强板、裙座(支座)及容器的鞍座、支座、法兰、地脚螺栓、内部构件、吊耳、绝缘、内衬，以及容器吊装就位所需之管线、梯子、平台、栏杆、扶手、吊装加固件及其他一切所需之附件和配件；
3 所有类型塔器的工作内容，均应包括塔器本体、其内部固定件、开孔件、加强板、裙座、内部填充及可拆件、吊耳、绝缘内衬，及塔器吊装就位所需之外部平台、梯子、栏杆、扶手、附塔管线、吊装加固件及其他一切所需之附件和配件；
4 如需在现场复合加工设备制作所需的复合板，则应说明于项目特征内；
5 附件是指设备的鞍座、支座、设备法兰、地脚螺栓制作等，项目特征描述时应结合工程实际予以描述。
C.9.10 表 C.2.1 金属油罐制作安装(编码：030302)中的有关问题说明：
1 盘管式加热器安装不扣除管件的长度；
2 拱顶罐的构造形式包括壁板连接搭接式、对接式，其工作内容应包括罐底板、罐壁板、罐顶板(含中心板)、角钢圈、加强圈、搭接、垫板、加强板及一切所需之附件和配件；
3 浮顶罐的构造形式包括双盘式、单盘式、内浮顶式，其工作内容应包括罐底板、罐壁板、罐顶板、角钢圈、加强圈、搭接、垫板、加强板及一切所需之附件和配件；
4 大型金属油罐的工作内容应包括本体的分部位及部件、各部位的搭接和对接垫板，以及积水坑、排水管、接管与配件、加热盘管、浮顶加热器、人孔制作、安装等附件。项目特征内按工程的设计图纸具体说明前述附件的内容。
C.9.11 表 C.3.1 球形罐组对安装(编码：030303)中的有关问题说明：
1 球形罐的工作内容应包括球壳板、支柱、拉杆、短管、加强板及一切所需之附件和配件；
2 球形罐的工作内容应包括焊接工艺评定，以及胎具的制作、安装与拆除。 C.9.12 表 C.4.1 气柜制作安装(编码：030304)中，构造形式指螺旋式、直升式。 C.9.13 表 C.5.1 工艺金属结构制作安装(编码：030305)中的有关问题说明：
1 联合平台是指由两台以上设备的平台互相连接组成的方便检修、操作用的平台，其质量计算：包括平台上梯子、栏杆、扶手的质量，不扣除孔眼和切角的质量，多角形连接筋板的质量以图示最长边和最宽边尺寸而按矩形面积计算；
2 平台、桁架、管廊、设备框架、单梁结构的质量计算不扣除孔眼和切角的质量，多角形连接筋板质量以图示最长边和最宽边尺寸而按矩形面积计算；
3 漏斗、料仓的质量计算不扣除孔眼和切角的质量；
4 烟囱、烟道的质量计算包括筒体、弯头、异径过渡段、加强圈、人孔、清扫孔、检查孔等的质量，不扣除孔洞和切角的质量；
5 火炬、排气筒的质量计算按设计图示尺寸计算，包括配件的质量，不扣除孔洞的面积；
6 连接方式包括普通螺栓连接、高强螺栓连接、焊接及其他方式；
7 与安装工程有关的工业厂房的主体钢结构，按本标准内设备框架的规定编码列项。 C.9.14 表 C.6.1 铝制、铸铁、非金属设备安装(编码：030306)中的有关问题说明：
1 容器安装的工作内容包括本体、附件、绝热、内衬，及容器吊装所需之管道、支架、临时加固措施、 索具、平衡梁，以及安装后内填的内件和填充物；
2 塔器的工作内容包括多节铸铁塔的本体、底座、冷却箱体、冷却水管、钛板换热器笠帽、塔盖、内件及附件；
3 热交换器的工作内容包括内件及附件。
C.9.15 表 C.7.1 撬块安装(编码：030307)中，撬块的工作内容包括撬块本体钢结构及其连接器，以及其上安装的设备、工业管道、阀门、管件、螺栓、垫片、电气、仪表部件和梯子、平台等。
C.9.16 表 C.8.1 无损检验(编码：030308)中，拍片张数按设计规定计算的探伤焊缝总长度除以胶片的有效长度。设计无规定的，胶片有效长度按250mm 计算。
D.1.1 变压器安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.1.1 的规定执行。
表D.1.1 变压器安装(编码：030401)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030401001 | 油浸变压器 | 1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.油过滤要求7.温控箱型号、规格 | 台 | 按设计图示数量计算 | 1.本体及附件安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地 |
| 030401002 | 干式变压器 | 1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.干燥要求7.温控箱型号、规格 | 1.本体及附件安装 2.温控箱安装3.本体接地 | ||
| 030401003 | 油浸式消弧线圈 | 1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.油过滤要求 | 1.本体及附件安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地 | ||
| 030401004 | 干式消弧线圈 | 1.名称 2.型号 3.类型4.容量(kV ·A) 5.电压(kV)6.干燥要求 |
D.2.1 配电装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.2.1 的规定执行。
表D.2.1 配电装置安装(编码：030402)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030402001 | 高压开关设备 | 1.名称 2.型号3.额定电流(A) 4.电压(kV)5.接线材质、规格 6.油过滤要求 | 台(组) | 按设计图示数量计算 | 1.本体安装 2.本体接地 3.油过滤4.干燥、试验、化验、 色谱分析 |
| 030402002 | 熔断器 | 1.名称 2.型号 3.规格4.电压(kV) | 组 | 1.本体安装 2.本体接地 | |
| 030402003 | 互感器 | 1.名称 2.型号 3.规格 4.类型5.油过滤要求 | 台 | 1.本体安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地 | |
| 030402004 | 避雷器 | 1.名称 2.型号 3.规格4.电压(kV) | 组 | 1.本体安装 2.本体接地 | |
| 030402005 | 电抗器 | 1.名称 2.型号 3.规格4.容量(kV ·A) 5.电压(kV)6.质量(t/组) 7.油过滤要求 8.干燥要求 | 1.本体安装 2.油过滤3.干燥、试验、化验、 色谱分析4.本体接地 | ||
| 030402006 | 电容器 | 1.名称 2.型号3.质量(t/个) 4.结构形式 | 个 | 1.本体安装 2.本体接地 |
续表D.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030402007 | 交流滤波装置组架 | 1.名称 2.型号 3.规格4.导线连接材质、 规格 | 台 | 按设计图示数量计算 | 1.本体安装 2.本体接地 |
| 030402008 | 开闭所成 套配电装置 | 1.名称 2.型号 3.规格4.电压(kV)5.导线连接材质、 规格 | 座 | 按设计图示数量计算 | 1.本体安装 2.接线3.本体接地 |
| 030402009 | 高压开关柜 | 1.名称 2.型号 3.规格4.电压(kV)5.母线配置方式 | 台 | 1.本体安装 2.本体接地 | |
| 030402010 | 低压开关柜 | 1.名称 2.规格 3.型号4.电压等级(V) | 1.本体安装 2.本体接地 | ||
| 030402011 | 成套配电箱 | 1.名称 2.型号 3.规格4.电压(kV) 5.安装方式6.接线端子材质、 规格7.端子板外部接线材质、规格 | 1.本体安装2.焊、压接线端子3.配电箱二次线连接 4.本体接地 | ||
| 030402012 | 预装式变电站 | 1.名称 2.型号 3.规格4.容量(kV ·A) 5.电压(kV)6.结构形式 | 1.本体安装2.进箱母线安装 3.本体接地 |
续 表D.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030402013 | 配电智能设备 | 1.名称 2.型号 3.规格 4.类型 | 台 | 按设计图示数量计算 | 1.本体安装 2.接线3.本体接地 |
D.3.1 母线安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.3.1 的规定执行。
表D.3.1 母线安装(编码：030403)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030403001 | 软母线 | 1.名称 2.材质 3.规格4.绝缘子类型、规格 5.电流(A) | m | 按设计图示尺寸 以单相长度的总长度加预留长度计算 | 1.母线安装2.绝缘子耐压试验 3.跳线安装4.绝缘子安装 |
| 030403002 | 矩形母线、 引下线 | 1.名称 2.规格 3.材质4.绝缘子类型、规格 5.穿通板材质、规格 6.母线桥材质、规格 7.伸缩节、过渡板材质、规格 | 1.母线安装2.穿通板制作、安装 3.支持绝缘子耐压试验，安装 4.伸缩节安装5.过渡板安装6.刷分相漆或套相色管7.本体接地 | ||
| 030403003 | 槽形母线 | 1.名称 2.规格 3.材质4.连接设备名称、 规格 | 1.母线制作、安装2.与发电机、变压器连接3.与断路器、隔离开关连接4.刷分相漆或套相色管5.本体接地 | ||
| 030403004 | 管型母线、 引下线 | 1.名称 2.规格 3.材质4.绝缘子类型、规格 5.穿通板材质、规格 6.母线桥材质、规格 7.伸缩节、过渡板材质、规格 | 1.母线安装2.穿通板制作、安装 3.支持绝缘子耐压试验，安装 4.伸缩节安装 5.过渡板安装6.刷分相漆或套相色管7.本体接地 |
续表D.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030403005 | 封闭母线 | 1.名称 2.型号 3.规格 4.材质5.额定电流(A) | m | 按设计图示尺寸以中心线长度的总长度计算 | 1.母线安装 2.附件安装 3.本体接地 |
| 030403006 | 低压封闭式插接母线槽 | 1.名称 2.型号 3.规格4.额定电流(A) 5.线制 | |||
| 030403007 | 始端箱、 分线箱 | 1.名称 2.型号 3.规格4.额定电流(A) | 台 | 按设计图示数量计算 | 1.本体安装 2.本体接地 |
| 030403008 | 重型母线 | 1.名称 2.材质 3.规格4.电压(kV)5.额定电流(A) 6.材质7.绝缘子类型、规格 8.伸缩器及导板规格9 . 加工面面积 (mm²) | t | 按设计图示尺寸以质量计算 | 1.母线制作、安装2.伸缩器及导板制作、安装3.支持绝缘子安装 4.母线接触面加工 5.本体接地 |
| 030403009 | 母线绝缘热缩管 | 1.名称 2.型号3.规格4.电压(kV) | m | 按设计图示尺寸以长度计算 | 本体安装 |
| 030403010 | 母线穿墙套管 | 1.名称 2.材质 3.型号 4.规格5.电压(kV) | 个 | 按设计图示数量计算 | 1.本体安装 2.本体接地3.高压母线穿墙套管耐压试验 |
D.4.1 控制、保护、直流装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.4.1 的规定执行。
表D.4.1 控制、保护、直流装置安装(编码：030404)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030404001 | 控制屏 | 1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6 . 小母线材质 、 规格7.屏边规格 | 台 | 按设计图示数量计算 | 1.本体安装2.焊、压接线端子3.盘柜配线、端子接线4.小母线安装 5.屏边安装6.本体接地 |
| 030404002 | 继电、信号屏 | ||||
| 030404003 | 模拟屏 | ||||
| 030404004 | 配电屏 | ||||
| 030404005 | 弱电控制返回屏 | ||||
| 030404006 | 高频开关电源 | 1.名称 2.型号3.额定电流(A) | 座 | 1.本体安装2.焊、压接线端子 3.本体接地 | |
| 030404007 | 硅整流柜 | 1.名称 2.型号 3.规格4.额定电流(A) | 台 | 1.本体安装 2.本体接地 | |
| 030404008 | 可控硅柜 | 1.名称 2.型号3.额定电流(A) | |||
| 030404009 | 自动调节励磁屏 | 1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6 . 小母线材质 、 规格7.屏边规格 | 1.本体安装2.焊、压接线端子3.盘柜配线、端子接线4.小母线安装 5.屏边安装6.本体接地 | ||
| 030404010 | 励磁灭磁屏 | ||||
| 030404011 | 直流馈电屏 | ||||
| 030404012 | 事故照明切换屏 |
续表D.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030404013 | 控制台 | 1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格6.小母线材质、规格 | 台 | 按设计图示数量计算 | 1.本体安装2.焊、压接线端子3.盘柜配线、端子接线 4.小母线安装5.本体接地 |
| 030404014 | 控制箱、 同期小屏 | 1.名称 2.型号 3.规格4.接线端子材质、 规格5.端子外部接线材质、规格 | 1.本体安装2.焊、压接线端子3.箱内配线、端子接线 4.本体接地 |
D.5.1 低压电器设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.5.1 的规定执行。
表D.5.1 低压电器设备安装(编码：030405)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030405001 | 低压电气开关 | 1.名称 2.型号 3.规格 4.类别5.接线端子材质、 规格6.额定电流(A) 7.安装方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.接线3.接地 |
| 030405002 | 低压熔断器 | 1.名称 2.型号 3.规格 4.类别5.额定电流(A)6.接线端子材质、规格 | 台 | 按设计图示数量计算 | 1.本体安装2.焊、压接线端子 3.接线 |
| 030405003 | 限位开关 | ||||
| 030405004 | 控制器 | ||||
| 030405005 | 接触器、 磁力启动器 | ||||
| 030405006 | Y-△自耦 减压启动器 | ||||
| 030405007 | 电磁铁(电磁制动器) | ||||
| 030405008 | 快速自动开关 | ||||
| 030405009 | 电阻器 | 箱 | |||
| 030405010 | 油浸频敏变阻器 | 台 |
续表D.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030405011 | 分流器 | 1.名称 2.型号 3.规格4额定电流(kA)5.接线端子材质、规格 | 个 | 按设计图示数量计算 | 1.本体安装2.焊、压接线端子 3.接线 |
| 030405012 | 自动调压器 | 1.名称 2.型号 3.规格4.容量(kV ·A) 5.安装方式 | 台 | ||
| 030405013 | 小电器 | 1.名称 2.型号3.容量(V ·A) 4.类别5.接线端子材质、 规格 | 个 | ||
| 030405014 | 端子箱 | 1.名称 2.型号 3.规格4.安装部位 | 台 | 1.本体安装2.端子板安装 3.接线4.接地 | |
| 030405015 | 风扇 | 1.名称 2.型号 3.规格4.安装方式 | 1.本体安装2.调速开关安装 | ||
| 030405016 | 充电桩 | 1.名称 2.型号 3.规格4.电压类型 5.电压等级 6.安装方式 | 1.本体安装 2.接线3.接地 | ||
| 030405017 | 其他电器 | 1.名称 2.型号 3.规格4.安装方式 |
D.6.1 光伏组件设备安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.6.1 的规定执行。
表D.6.1 光伏组件设备安装(编码：030406)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030406001 | 蓄电池 | 1.名称 2.型号 3.规格4.容量(A ·h) 5.充放电要求 | 个 | 按设计图示数量计算 | 1.本体安装 2.充放电 |
| 030406002 | EPS、UPS 电源 | 1.名称 2.型号 3.容量4.充放电要求 | 套 | 1.本体安装 2.本体接地 | |
| 030406003 | 太阳能电池 | 1.名称 2.型号 3.规格4.安装方式 | 组 | 1.安装 2.接地 | |
| 030406004 | 太阳能控制器安装 | 1.名称2.型号3.安装方式 | 台 | 1.安装 2.接线 3.接地 | |
| 030406005 | 光伏成品支架 | 1.名称 2.型号 3.规格4.安装方式 | t | 1.安装 2.接地 | |
| 030406006 | 光伏组件 | 1.名称2.组件规格 3.容量4.接线端子材质、 规格5.安装方式 | 块 | 1.光伏组件安装 2.接线3.本体接地 | |
| 030406007 | 光伏逆变器 | 1.名称 2.型号3.基础底座形式、 材质4.容量5.接线端子材质、 规格 | 台 | 1.基础底座安装2.逆变器本体安装 3.接线4.接地 |
续 表D.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030406008 | 太阳能光导管 | 1.名称 2.型号3.电压等级4.接线端子材质、 规格5.安装方式 | 套 | 按设计图示数量计算 | 1.预留孔洞2.洞口的检查、调整、定位3.安装防水帽 4.安装采光罩 5.安装导光管 6.安装漫射器 7.接线8.本体接地 |
| 030406009 | 光伏方阵联测 | 规格 | 方阵组 | 联测 |
D.7.1 电机检查接线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.7.1 的规定执行。
表D.7.1 电机检查接线(编码：030407)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030407001 | 交流发电机 | 1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.接线端子材质、 规格 | 台 | 按设计图示数量计算 | 1.检查接线 2.本体接地 |
| 030407002 | 直流发电机 | ||||
| 030407003 | 微型电机 | 1.名称 2.类型3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格 | |||
| 030407004 | 小型电动机 | 1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格 |
续表D.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030407005 | 大中型电动机 | 1.名称 2.型号3.额定功率(kW) 4.电压(kV)5.电源类型 6.防爆要求7.接线端子材质、 规格 | 台 | 按设计图示数量计算 | 1.检查接线 2.本体接地3.大型电击抽芯检查 |
| 030407006 | 变频机组 | 1.名称 2.型号3.额定功率(kW) 4.接线端子材质、 规格 | 1.检查接线 2.本体接地 |
D.8.1 滑触线装置安装工程量清单项目设置、项目特征描述的丙容、计量单位及工程量计算规则应按表D.8.1 的规定执行。
表D.8.1 滑触线装置安装(编码：030408)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030408001 | 滑触线 | 1.名称 2.型号 3.规格 4.材质5.额定电流(A)6.紧固装置类型 7.伸缩接头材质、规格 | m | 按设计图示尺寸 以单相长度的总长度数量加预留长度计算 | 1.支架制作、安装2.瓷瓶安装3.滑触线安装 4.涂刷相色漆 5.接线6.接地 |
| 030408002 | 移动软电缆 | 1.名称 2.材质 3.型号4.规格5.拉紧装置类型6.拉紧装置材质、 规格7.接线端子材质、 规格 | 按设计图示尺寸 以单根长度的总长度数量加预留长度计算 | 1.支架制作、安装 2.拉紧装置及挂式支持器制作、安装 3.移动软电缆安装4.伸缩接头制作、安装5.压、焊接线端子6.接线 7.接地 |
D.9.1 电缆安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.9.1 的规定执行。
表D.9.1 电缆安装(编码：030409)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030409001 | 电力电缆 | 1.名称 2.型号 3.规格 4.材质5.电压(kV) 6.敷设方式 | m | 按设计图示尺寸以单根长度的总长度加预留长度计算 | 1.电缆敷设2.揭(盖)盖板 |
| 030409002 | 控制电缆 | ||||
| 030409003 | 电力电缆头 | 1.名称 2.型号 3.规格4.材质、类型 5.电压(kV) | 个 | 按设计图示数量计算 | 1.电缆头制作 2.电缆头安装 3.电缆头接地 |
| 030409004 | 电缆中间头 | 1.电缆中间头制作 2.电缆头中间安装 3.电缆头接地 | |||
| 030409005 | 控制电缆头 | 1.电缆头制作 2.电缆头安装 3.电缆头接地 | |||
| 030409006 | 电缆保护管 | 1 . 名称 2.材质 3.规格4.敷设方式 | m | 按设计图示尺寸以长度计算 | 保护管敷设 |
| 030409007 | 阻燃槽盒 | 1.名称 2.材质 3.规格 4.型号 | 槽盒安装 | ||
| 030408008 | 铺砂、盖保护板(砖) | 1.种类 2.规格 | 1.铺砂2.盖板(砖) | ||
| 030409009 | 防火槽、带 | 1.名称 2.材质3.防火要求 | 安装 | ||
| 030409010 | 防火隔板、 防火墙 | 1.名称 2.材质3.防火要求 | m² | 按设计图示尺寸以面积计算 | |
| 030409011 | 防火堵料(包) | kg | 按设计图示尺寸以质量计算 | ||
| 030409012 | 电缆防火涂料 | m² | 按设计图示尺寸以涂刷面积计算 |
D.10.1 防雷及接地装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.10.1 的规定执行。
表D.10.1 防雷及接地装置(编码：0304010)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030410001 | 接地极 | 1.名称 2.材质 3.规格 | 根(块、套) | 按设计图示数量计算 | 接地极(板、桩)制作、安装 |
| 030410002 | 接地母线 | 1.名称 2.材质 3.规格4.安装部位 | m | 按设计图示尺寸的总长度加预留长度计算 | 1.室外母线挖填土 2.接地母线制作、 安装 |
| 030410003 | 引下线 | 1.名称 2.材质 3.规格4.安装形式 | m | 按设计图示尺寸的总长度加预留长度计算 | 1.引下线制作、安装 2.利用主钢筋进行电气连接 |
| 030410004 | 均压环 | 按设计图示尺寸的总长度计算 | 1.均压环敷设2.柱主筋与圈梁焊接 3.利用圈梁钢筋焊接 | ||
| 030410005 | 接闪带 | 按设计图示尺寸的总长度加预留长度计算 | 接闪带制作、安装 | ||
| 030410006 | 接闪杆 | 1.名称 2.材质 3.规格4.安装形式、高度 | 根 | 按设计图示数量计算 | 接闪杆制作、安装 |
| 030410007 | 等电位端子箱、测试板 | 1.名称 2.材质 3.规格 | 台 | 按设计图示尺寸以展开面积计算 | 1.制作2 安装 |
| 030410008 | 绝缘垫 | m² | |||
| 030410009 | 智能防雷装置 | 1.名称 2.规格 3.类别4.防雷等级 | 套 | 按设计图示数量计算 | 1.本体安装 2.接线3.接地 |
续表D.10.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030410010 | 降阻剂 | 1.名称 2.型号 | kg | 按设计图示规格以质量计算 | 1.施放降阻剂2 运输 |
| 030410011 | 接地跨接 | 1.名称 2.材质 3.规格 | 处 | 按设计图示数量计算 | 1.制作 2.跨接 |
| 030410012 | 防雷断 接卡、箱 | 1.名称2.型号3.安装形式4.箱体材质、尺寸 | 个 | 1.断接卡制作、安装 2.箱体安装 |
D.11.1 10kV 及以下架空配电线路工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.11.1 的规定执行。
表 D.11.110kV 及以下架空配电线路(编码：030411)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030411001 | 电杆组立 | 1.名称 2.材质 3.规格 4.类型 5.地形6.土壤类别7.底盘、拉盘、卡盘规格8.电杆防腐要求9.拉线类别、规格 10.撑杆杆长(m) 11.钢圈直径(mm) 12.封顶直径(mm) | 基 | 按设计图示数量计算 | 1.定位2.电杆组立3.底盘、拉盘、卡盘安装4.拉线制作、安装5.撑杆、钢圈焊接、封顶6.电杆防腐 7.运输 |
| 030411002 | 铁塔组立 | 1.名称 2.材质 3.规格 4.质量 5.地形6.土壤类别 | 1.定位2.铁塔组立 3.塔身调整4.运输5.本体接地 |
续 表D.11.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030411003 | 横担组装 | 1.名称 2.材质 3.规格 4.类型5.电压等级(kV) 6.绝缘子类别7.金具品种规格 | 组 | 按设计图示数量计算 | 1.横担安装2.瓷瓶、金具组装 3.运输 |
| 030411004 | 导线 | 1.名称 2.型号 3.材质 4.规格 5.地形6.跨越类型、宽度 | km | 按设计图示尺寸以单线长度计算 (含预留长度) | 1.导线架设 2.导线跨越 3进户线架设 4.运输 |
| 030411005 | 杆上设备 | 1.名称 2.型号 3.规格4.容量(kV ·A)5.支撑架种类、规格 6.接线端子材质、规格7.接地要求 8.附属设备 | 1.台 2.组 | 按设计图示数量计算 | 1.支撑架 2.安装3.本体安装4.焊压接线端子、 接线5.设备本体接地 6.运输7.接地环及绝缘护罩等附属设备安装 |
D.12.1 配管、配线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.12.1 的规定执行。
表D.12.1 配管、配线(编码：030412)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030412001 | 配管 | 1.名称 2.材质 3.规格4.配置形式 5.接地要求6.钢索材质、规格 7.引线材质 | m | 按设计图示尺寸以长度计算 | 1.电线管路敷设2.钢索架设(拉紧装置安装) 3.穿引线 4.接地 |
| 030412002 | 线槽 | 1.名称 2.材质 3.规格 | 本体安装 |
续表D.12.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030412003 | 桥架 | 1.名称 2.型号 3.规格 4.材质 5.类型6.接地跨接方式 | m | 按设计图示尺寸以长度计算 | 1.本体安装2.本体跨接接地3.隔板、盖板等附件安装 |
| 030412004 | 配线 | 1.名称2.配线形式 3.型号4.规格5.材质6.配线线制7.钢索材质、规格 | 按设计图示尺寸加预留长度以单线长度计算 | 1.配线2.钢索架设(拉紧装置安装)3.支持体(夹板、绝缘子、槽板等)安装 | |
| 030412005 | 接线箱 | 1.名称 2.材质 3.规格4.安装形式 | 个 | 按设计图示数量计算 | 本体安装 |
| 030412006 | 接线盒 | ||||
| 030412007 | 连接短管 | 根 |
D.13.1 照明器真安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按D.13.1 的规定执行。
表D.13.1 照明器具安装(编码：030413)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030413001 | 普通灯具 | 1.名称 2.型号 3.规格 4.类型 | 套 | 按设计图示数量计算 | 1.本体安装 2.接地 |
| 030413002 | 装饰灯 | 1.名称 2.型号 3.规格4.安装方式 | 1.套 2.m 3.m² | 1.以“套”计量，按设计图示数量计算2.以“m”计量，按设计图示尺寸以长度计算3.以“m²”计量，按设计图示尺寸以面积计算 | |
| 030413003 | 荧光灯 | 套 | 按设计图示数量计算 |
续表D.13.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030413004 | 嵌入式地灯 | 1.名称2.型号3.安装方式 | 套 | 按设计图示数量计算 | 1.本体安装 2.接地 |
| 030413005 | 工厂灯 | ||||
| 030413006 | 高度标志灯、 障碍灯 | 1.名称 2.型号 3.规格4.安装高度 | |||
| 030413007 | 医疗专用灯 | 1.名称 2.型号 3.规格 | |||
| 030413008 | 霓虹灯 | 1.名称2.型号3.单位数量 4.安装方式 | m | 按设计图示尺寸以长度计算 | 1.霓虹灯管安装 2.接线 |
| 030413009 | 霓虹灯控制变压器、 控制器 | 1.名称2.型号3.安装方式 | 台 | 按设计图示数量计算 | 1控制设备安装 2.接线3.接地 |
| 0304130010 | 小区路灯 | 1.名称 2.型号 3.规格4.灯具类型5.灯杆材质、规格 6.灯架形式及臂长7.附件配置要求8.灯杆形式(单、双) 9.杆座材质、规格10.安装方式11.接线端子材质、 规格 | 套 | 1.立灯杆2.杆座安装3.灯架及灯具附件安装4.焊、压接线端子 5.灯杆编号6.接地 | |
| 030413011 | 智能灯光控制系统 | 1.灯具、控制设备名称2.型号3.规格4.控制软件5.连接、控制、数据导线材质、规格6.安装方式7.接地线材质、规格 | 系统 | 按设计图示以系统计算 | 1.灯具安装 2.线路安装3.控制设备安装 4接线5.接地 |
续表D.13.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030413012 | 景观灯 | 1.名称 2.型号 3.规格4.安装方式5.接地线材质、规格 | 1.套 2.m 3.m² | 1.以”套”计量，按设计图示数量计算2.以“m”计量，按设计图示尺寸 以长度计算3. 以“m²”计量， 按设计图示尺 寸以面积计算 | 1.安装 2.接线 3.接地 |
| 030413013 | 照明开关、 按钮 | 1.名称 2.材质 3.规格4.安装方式 | 套 | 按设计图示数量计算 | 安装接线 |
| 030413014 | 插座 | ||||
| 030413015 | 照明系统调试 | 1.名称2.电压等级 | 系统 | 按设灯具回路数量计算 | 系统调试 |
| 030413016 | 光导管采光装置 | 1.名称 2.材质 3.规格4.安装方式 | 套 | 按设计图示数量计算 | 本体安装 |
| 030413017 | 采光井照明装置 | ||||
| 030413018 | 光纤式阳光导入器 | 1.支架台的制作、安装 2.光纤接入3.电源接线4.太阳光导入器安装 5.光纤发光尾灯安装 |
D.14.1 起重运输设备电气装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表D.14.1 的规定执行。
表 D.14.1 起重运输设备电气装置(编码：030414)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内 |
| 030414001 | 起重设备电气装置 | 1.名称2.型号3.规格4.起重重量 | 台 | 按设计图示数量计算 | 1.本体设备之控制设备安装2.本体设备线缆安装 3.电气系统调试4.负荷试验 |
D.15.1 附属工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.15.1 的规定执行。
表 D.15.1 附属工程(编码：030415)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030415001 | 穿墙板 | 1.名称 2.规格 3.材质 | 套 | 按设计图示数量计算 | 1.定位 2.安装 |
| 030415002 | 金属围网、 金属网门 | 1.名称 2.规格 | m² | 按设计图示尺寸以面积计算 | 1.放线 2.定位 3.下料 4.安装 |
D.16.1 电气调整试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.16.1 的规定执行。
表 D.16.1 电气调整试验(编码：030416)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030416001 | 发电机 | 1.名称 2.型号3.电压(kV) 4.容量(MW) | 台 | 按设计图示数量计算 | 系统调试 |
| 030416002 | 励磁机(柜) | 1.名称 2.型号3.容量(MW) 4.类型 | |||
| 030416003 | 发电机主变压器组 | 1.名称 2.型号3.电压(kV) 4.容量(MW) | |||
| 030416004 | 发电机同期系统 | 1.名称 2.电压3.容量(MW) 4.机组数量 | 组 |
续表D.16.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030416005 | 电力变压器系统 | 1.名称 2.型号3.容量(kV ·A) | 系统 | 按设计图示系统计算 | 系统调试 |
| 030416006 | 输配电装置系统 | 1.名称 2.型号3.电压(kV) 4.类型 | |||
| 030416007 | 母线系统 | 1.名称2.电压(kV) | 段 | 按设计图示数量计算 | |
| 030416008 | 保护装置 | 1.名称 2.类型 | 套 | ||
| 030416009 | 自动投入装置 | 系统、套 | |||
| 030416010 | 测量与监视系统 | .名称 2.类别 | |||
| 030416011 | 保安电源系统 | 1.名称 2.型号 3.类别4.容量(kW、kV ·A) | 系统 | ||
| 030416012 | 事故照明切换系统 | 1.名称 2.型号 3.类别4.容量(MW) | 台、座 | 按设计图示系统计算 | |
| 030416013 | 无功补偿装置系统 | 1.名称2.电压(kV) | 组 | ||
| 030416014 | 电除尘器 | 1.名称 2.型号 3.规格 | 套 |
续 表D.16.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030416015 | 故障滤波系统 | 1.名称2 . 容量(MW) | 系统 | 按设计图示数量计算 | 系统调试 |
| 030416016 | 硅整流设备、可控硅整流装置 | 1.名称2.类别3. 电流(A) | 按设计图示系统计算 | ||
| 030416017 | 电动机负载调试 | 1.名称 2.电压3.功率(kW) 4.电流类型5.控制方式6.电动机类型 7.联锁台数 | 台 | 按设计图示数量计算 | |
| 030416018 | 10kV及以下开闭所成套装置系统 | 1.名称2.电压(kV) 3.操作方式4 . 开关间隔单元个数 | 座 | ||
| 030416019 | 组合成套箱式变电站系统 | 1.名称2.电压(kV)3.变压器容(kV ·A) | 座 | ||
| 030416020 | 微机监控系统 | 1.名称2 . 容量(MW) | 台、座 | ||
| 030416021 | “五防”系统 | 座 | |||
| 030416022 | 配电智能系统 | 1.名称2.间隔数量(个) | 系统 | ||
| 030416023 | 整套启动系统 | 1.名称2.电压(kV) 3 . 容量(MW) 4.类型 | 台、座 | ||
| 030416024 | 特殊项目 | 1.名称2.电压(kV) 3.容量 | 台、组 | 1.测试2.性能验收试验 3.系统调试 |
续表D.16.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030416025 | 智能防雷预警监控 | 1.名称 2.型号 | 系统 | 按设计图示数量计算 | 系统调试 |
| 030416026 | 智能灯光控制系统 | ||||
| 030416027 | 接地装置 | 接地电阻测试 | |||
| 030416028 | 电缆试验 | 1.名称2.电压(kV) | 根、次 | 电气试验测试 | |
| 030416029 | 其他项目调试 | 1.名称 2.型号 | 系统 | 系统调试 |
D.17.1 电气设备安装工程适用于10kV 及以下变配电设备及线路的安装工程、车间动力电气设备及电气照明、防雷及接地装置安装、配管配线、电气调试等。
D.17.2 电缆排管、管道包封应按现行国家标准《市政工程工程量计算规范》GB/T 50857的相应项目编码列项。
D.17.3 本附录中的预留长度及附加长度见表D.17.3-1～ 表 D.17,3-8。
表 D.17.3-1 软母线安装预留长度 单位：m/ 根
| 项目 | 耐张 | 跳线 | 引下线、设备连接线 |
| 预留长度 | 2.5 | 0.8 | 0.6 |
表D.17.3-2 硬母线配置安装预留长度 单位：m/ 根
| 序号 | 项 目 | 预留长度 | 说 明 |
| 1 | 矩形、槽形母线终端 | 0.3 | 从最后一个支持点算起 |
| 2 | 矩形、槽形母线与分支线连接 | 0.5 | 分支线预留 |
| 3 | 矩形母线与设备连接 | 0.5 | 从设备端子接口算起 |
| 4 | 多片重型母线与设备连接 | 1.0 | 从设备端子接口算起 |
| 5 | 槽形母线与设备连接 | 0.5 | 从设备端子接口算起 |
表 D.17.3-3 盘、箱、柜的外部进出线预留长度 单位：m/ 根
| 序号 | 项 目 | 预留长度(m) | 说 明 |
| 1 | 各种箱、柜、盘、板、盒 | 高 + 宽 | 盘面尺寸 |
| 2 | 单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器 | 0.5 | 从安装对象中心算起 |
| 3 | 继电器、控制开关、信号灯、按钮、熔断器等小电器 | 0.3 | 从安装对象中心算起 |
续表D.17.3-3
| 序号 | 项 目 | 预留长度(m) | 说 明 |
| 4 | 分支接头 | 0.2 | 分支线预留 |
表 D.17.3-4 滑触线安装预留长度 单位：m/ 根
| 序号 | 项 目 | 预留长度 | 说 明 |
| 1 | 圆钢、铜母线与设备连接 | 0.2 | 从设备接线端子接口算起 |
| 2 | 圆钢、铜滑触线终端 | 0.5 | 从最后一个固定点算起 |
| 3 | 角钢滑触线终端 | 1.0 | 从最后一个支持点算起 |
| 4 | 扁钢滑触线终端 | 1.3 | 从最后一个固定点算起 |
| 5 | 扁钢母线分支 | 0.5 | 分支线预留 |
| 6 | 扁钢母线与设备连接 | 0.5 | 从设备接线端子接口算起 |
| 7 | 轻轨滑触线终端 | 0.8 | 从最后一个支持点算起 |
| 8 | 安全节能及其他滑触线终端 | 0.5 | 从最后一个固定点算起 |
表D.17.3-5 电缆敷设预留长度
| 序号 | 项 目 | 预留长度 | 说 明 |
| 1 | 电缆敷设弛度、波形弯度、交叉 | 2.5% | 按电缆全长计算 |
| 2 | 电缆进入建筑物 | 2.0m | 规范规定最小值 |
| 3 | 电缆进入沟内或吊架时引上(下) 预留 | 1.5m | 规范规定最小值 |
| 4 | 变电所进线、出线 | 1.5m | 规范规定最小值 |
| 5 | 电力电缆终端头 | 1.5m | 检修余量最小值 |
| 6 | 电缆中间接头盒 | 两端各留2.0m | 检修余量最小值 |
| 7 | 电缆进控制、保护屏及模拟盘、配电箱等 | 高+宽 | 按盘面尺寸 |
| 8 | 高压开关柜及低压配电盘、柜 | 2.0m | 盘下进出线 |
| 9 | 电缆至电动机 | 0.5m | 从电动机接线盒算起 |
| 10 | 厂用变压器 | 3.0m | 从地坪算起 |
| 11 | 电缆绕过梁柱等增加长度 | 按实计算 | 按被绕物的断面情况计算增加长度 |
| 12 | 电梯电缆与电缆架固定点 | 每处0 . 5m | 规范规定最小值 |
表D.17.3-6 接地母线、引下线、接闪带附加长度 单位：m
| 项 目 | 附加长度 | 说 明 |
| 接地母线、引下线、接闪带附加长度 | 3.9% | 按接地母线、引下线、接闪带全长计算 |
表D.17.3-7 架空导线预留长度 单位：m/ 根
| 项 目 | 预留长度 | |
| 高压 | 转角 | 2.5 |
| 分支、终端 | 2.0 | |
| 低压 | 分支、终端 | 0.5 |
| 交叉跳线转角 | 1.5 | |
| 与设备连线 | 0.5 | |
| 进户线 | 2.5 | |
表D.17.3-8 配线进入箱、柜、板的预留长度 单位：m/ 根
| 序号 | 项 目 | 预留长度(m) | 说 明 |
| 1 | 各种开关箱、柜、板 | 高+宽 | 盘面尺寸 |
| 2 | 由地面管子出口引至动力接线箱 | 1.0 | 从管口计算 |
| 3 | 电源与管内导线连接(管内穿线与软、硬母线接点) | 1.5 | 从管口计算 |
| 4 | 出户线 | 1.5 | 从管口计算 |
| 5 | 电动机 | 0.5 | 从电动机接线盒算起 |
D.17.4 表 D.1.1 变压器安装(编码：030401)中，变压器是指电力变压器，整流变压器、自耦变压器、有载调压变压器、电炉变压器、接地变压器等。类型是指三相、单相。
D.17.5 表 D.2.1 配电装置安装(编码：030402)中的有关问题说明：
1 本表适用于高低压配电装置；
2 高压开关设备包括：高压断路器、高压隔离开关、真空接触器、高压负荷开关，但其中所含高压断路器的储气罐、储气罐至断路器的管路应按本标准附录H 工业管道工程的相应项目编码列项；
3 配电智能设备的类型包括：远方终端设备、子站设备、主站系统设备、电能表集中采集系统设备、 抄表采集系统设备；
4 插座箱应按本表内的“成套配电箱”编码列项；
5 高、低压电容器柜应按本表内的“高、低压开关柜”编码列项；
6 高压开关柜项目特征中的母线配置方式是指单母线或是双母线；
7 安装方式是指配电装置落地安装、墙体嵌入式安装、挂墙式安装；
8 预装式变电站结构形式包括美式箱变和欧式箱变。
D.17.6 表 D.3.1 母线安装(编码：030403)中的有关问题说明：
1 封闭母线是指分相封闭母线、共箱母线；
2 软母线安装预留长度见表D.17.3-1;
3 硬母线配置安装预留长度见表D.17.3-2。
D.17.7 表 D.4.1 控制、保护、直流装置安装(编码：030404)中盘、箱、柜的外部进出电线预留长度见表D.17.3-3。
D.17.8 表 D.5.1 低压电器设备(编码：030405)中的有关问题说明：
1 低压电气开关包括：开关箱、控制开关、低压断路器、低压隔离开关、刀型开关、组合控制开关、剩余电流保护开关、变频控制器、集中调速开关及其他同类开关；
2 小电器包括：按钮、小型安全变压器、测量表计、继电器、辅助电压互感器、水位电气信号装置、电笛、电铃、门铃、电磁锁、屏上辅助设备、浴霸及其他同类电器装置；
3 其他电器包括本表未列的电器项目，其项目名称应根据设计图纸说明的电器名称而确定，并说明项目特征、计量单位及工作内容；
4 安装方式是指低压电器设备的落地安装、墙体嵌入式安装、挂墙式安装；
5 盘、箱、柜的外部进出电线预留长度见表D.17.3-3。
D.17.9 表 D.6.1 光伏组件设备安装(编码：030406)中的有关问题说明：
1 成套蓄电池柜应按本标准附录D.2 “成套配电箱”编码列项；
2 光伏组件设备安装方式包括：落地安装、挂式安装；
3 汇流箱应按本标准附录D.2 “成套配电箱”编码列项；
4 光伏支架预制桩应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T 50854的相应项目编码列项。
D.17.10 表 D.7.1 电机检查接线(编码：030407)中的有关问题说明：
1 微型电机的类型包括不超过0 . 75kW 的小功率驱动微型电机、控制微型电机、电源微型电机三类；
2 电动机按其质量划分为大、中、小型：小型电动机指3t以下质量的电动机，中型电动机指3t~ 30t 质量的电动机，大型电动机指30t 以上质量的电动机；
3 电动机的电源类型包含交流、直流两类，交流电动机再划分为异步电动机、同步电动机两类。
D.17.11 表 D.8.1 滑触线装置安装(编码：030408)中的相关问题说明：
1 滑触线安装预留长度见表D.17.3-4;
2 移动软电缆预敷设驰度、波纹弯度、预留长度见表D.17.3-5;
3 成品滑触线为安全节能型滑触线。其他型钢(角钢、扁钢、槽钢、工字钢、圆钢)滑触线均在现场制作、安装。
D.17.12 表 D.9.1 电缆安装(编码：030409)中的有关问题说明：
1 电缆保护管的敷设方式是指地上、地下；入室电缆套管的电缆保护管，应按本标准附录D.12 配管、配线中的“连接短管”编码列项；
2 电缆敷设预留长度及附加长度见表D.17.3-5;
3 电缆桥架、电缆线槽应按本标准附录D.12 配管、配线中的相应项目编码列项； 4电缆分支箱应按本标准附录D.5 低压电器设备安装中的“端子箱”编码列项；
5 电缆的敷设方式是指直埋、电缆沟(隧)道内、排管内、室内、竖井通道等敷设。
D.17.13 表 D.10.1 防雷及接地装置(编码：0304010)中的有关问题说明：
1 利用桩基础作接地极，应在项目特征内说明桩台下桩的基数、其桩主筋按柱引下线计算工程量。 利用基础钢筋作接地极，应按本表内的均压环编码列项。
2 利用柱筋作引下线，应在项目特征内说明柱筋的焊接根数。
3 利用圈梁筋作均压环，应在项目特征内说明圈梁筋的焊接根数。
4 利用电缆、电线作接地线，应按本标准附录D.9 电缆安装和附录D.12 配管、配线的相应项目编码列项。
5 接地母线、避雷引下线、避雷网的附加长度见表D.17.3-6。
6 接地跨接指接地网跨接、等电位连接、钢铝窗接地、构架接地、引下线主筋与圈梁钢筋的跨接、承台桩接地连接。
7 智能防雷装置包括 SPD 浪涌保护器、SPD 后备保护器、智能防雷预警监控设备等防雷电新型产品 。
8 阴极保护接地，应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
9 接地极、室外母线、降阻剂土石方工程按应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T 50854的相应项目编码列项。
D.17.14 表 D.11.110kV 及以下架空配电线路(编码：030411)中的有关问题说明：
1 导线架设预留长度见表D.17.3-7;
2 接地装置应按本标准附录D.10 防雷及接地装置的相应项目编码列项；
3 杆上设备调试应按本标准附录D.16 电气调整试验的相应项目编码列项；
4 跨越类型是指跨越河流、河谷、公路、铁路、民舍等障碍；
5 电杆、铁塔基础开挖土石方及钢筋混凝土基础与地基处理、桩、钢筋、铁件、排洪沟、护坡、挡土墙应按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB 50854的相应项目编码列项。
D.17.15 表 D.12.1 配管、配线(编码：030412)中的有关问题说明：
1 连接短管适用于装配式建筑，其他建筑的连接短管应已包括在相关设备的工作内容内。
2 配管的名称是指紧定管、镀锌钢管、防爆管、可挠金属套管、塑料管、金属软管、波纹管、KBG 扣压钢导管等，其配置形式指明配、暗配、吊顶内、钢结构支架、钢索配管、埋地敷设、水下敷设、箱罐容器内、砌筑沟内敷设等。
3 配线的名称是指管内穿线、绝缘子配线、线槽配线、塑料护套配线、绝缘导线明敷、车间配线等， 其配线形式指在木结构、砖混结构、混凝土结构、钢结构、沿顶棚、沿支架、沿钢索、沿屋架、沿梁、沿柱、沿 墙、跨屋架、跨梁、跨柱、跨线码、跨街码等敷设。
4 遇到下列情况时，配线保护管应增设管路接线盒和拉线盒：管长度每超过30m, 无弯曲；管长度每超过20m, 有1个弯曲；管长度每超过15m, 有2个弯曲；管长度每超过8m, 有3个弯曲。遇到下列情况时，垂直敷设的电线保护管应增设固定导线用的拉线盒：管内导线截面为50mm² 及以下，长度每超过 3 0m; 管内导线截面为70mm²~95mm ,长度每超过20m; 管内导线截面为120 mm²~240mm², 长度每超过18m。计量配管时，设计无要求的按上述规则执行接线盒、拉线盒的计量。
5 开关盒、插座盒，按本表的接线盒编码列项。
6 配管安装所需的凿槽、刨沟，应按本标准附录N 其他及附属工程的相应项目编码列项。
7 配线进入箱、柜、板的预留长度见表D.17.3-8。
8 开关盒、插座盒按接线盒编码列项。
9 桥架接地方式是指导线跨接接地、专用接地卡接地。
D.17.16 表 D.13.1 照明器具安装(编码：030413)中的有关问题说明：
1 普通灯具包括圆球吸顶灯、半圆球吸顶灯、方形吸顶灯、软线吊灯、座灯头、吊链灯、防水吊灯、壁灯等。
2 装饰灯包括吊式艺术装饰灯、吸顶式艺术装饰灯、荧光艺术装饰灯、几何型组合艺术装饰灯、标志灯、诱导装饰灯、点光源艺术灯、歌舞厅灯及其他同类灯具。以“m” 计量时，项目特征内应说明灯的宽度；以“m²” 计量时，项目特征内应说明灯的规格。
3 工厂灯包括工厂罩灯、防水灯、防尘灯、碘钨灯、投光灯、泛光灯、密闭灯、钠灯、混光灯、防潮灯、 腰形舱顶灯、管型氙气灯等用于工厂照明灯具。
4 高度标志(障碍)灯包括烟囱标志灯、高塔标志灯、高层建筑屋顶障碍指示灯等。
5 医疗专用灯包括病房指示灯、病房暗脚灯、紫外线杀菌灯、无影灯等。
6 霓虹灯包括灯管、灯带、变压器、控制器、继电器、定时器、控制箱等所有组件。以“m”计量时，项目特征内应说明灯的宽度。
7 园区路灯包括单(双)臂挑灯、大马路弯灯、庭院灯、桥栏杆灯、高杆灯、中杆灯等；中杆灯是指安装在高度小于或等于19m 的灯杆上的照明器具；高杆灯是指安装在高度大于19m 的灯杆上的照明器具 。
8 景观灯包括柱灯、树挂彩灯、草坪灯具、地面投射灯、立面点光源灯、泛光灯、立面轮廓灯及其他同类灯具。以“m” 计量时，项目特征内应说明灯的宽度；以“m²” 计量时，项目特征内应说明灯的规格。
9 照明开关包括普通照明开关、声(光)控延时开关(控制器)等。
10 组合型装饰灯具的支吊架按本标准附录N.1 其他及附属工程的相应项目编码列项，城市景观照明、智能灯光控制系统。
11 光纤式阳光导入器光纤用配管、光纤敷设、电源线配管、配线按本标准相应项目编码列项；太阳能供电灯具包括在本附录成套灯具内，应按本附录相应项目编码列项。
D.17.17 表 D.14.1 起重运输设备电气装置(编码：030414)中，各类起重机的控制设备、线路安装、滑触线安装，应按本标准内的相应项目编码列项。
D.17.18 表D.16.1 电气调整试验(编码：030416)中的有关问题说明：
1 功率大于10kW 的电动机及发电机的启动调试所用的蒸汽、电力和其他动力能源消耗，以及变压器空载试运转调试所用的电力消耗及设备所需烘干处理，应予以说明；
2 整套启动系统包括：燃煤发电厂，变电站、变配电室，输电线路、太阳能光伏电站等系统；
3 特殊项目系统包括：发电机直流耐压试验、变压器绕组变形测试、无功补偿装置投入试验、SF₆ 气体试验、计费处理器调试、TA(TV) 误差测试、电压互感器压降测试、计量二次回路阻抗测试、机组 AVG 系统调试、发电机组定子绕组端固定有振动频率测试、发电机定子绕组及引出线超声波测试、发电机转子通风孔检查试验；
4 电动机负载调试是指电动机连带机械设备及装置一并进行调试，应根据电动机的控制方式及功率按台数计算；
5 微机监控系统是指发电机、变电站、配电室的微机监控系统；
6“五防”系统是指：防止误分/合断路器系统、防止带负荷分/合隔离开关系统、防止带电挂(合)接地线(接地刀闸)系统、防止带接地线(接地刀闸)合断路器(隔离开关)系统、防止误入带电间隔系统；
7 其他项目调试是指对接地故障环路阻抗、EPS、UPS 电源、避雷器、电容器、电抗器、整流设备、 消弧线圈、母线、灯具照度等进行的电气调试；
E.1.1 计算机应用、网络系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.1.1 的规定执行。
表E.1.1 计算机应用、网络系统(编码：030501)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030501001 | 输入设备 | 1.名称 2.类别3.规格4.安装方式 | 台 | 按设计图示数量计算 | 本体安装 |
| 030501002 | 输出设备 | 1.本体安装 2.设备组装 3.接线4.接地 | |||
| 030501003 | 控制设备 | 1.本体安装 2.接线3.接地 | |||
| 030501004 | 存储设备 | 1.本体安装 2.设备组装 3.接线4.接地 | |||
| 030501005 | 插箱、机柜、 台架 | 1.名称 2.类别 3.规格4.安装方式5.抗震底座规格 | 1.本体安装 2.设备组装 3.接线4.接地5.抗震底座安装 | ||
| 030501006 | 操作台 | 1.名称 2.类别 3.规格4.安装方式 | 套 | 1.本体安装 2.接地 | |
| 030501007 | 互联电缆 | 1.名称 2.类别 3.规格 | 条 | 1.连接 2.测试 | |
| 030501008 | 扩展板卡 | 个 | 本体安装 |
续表E.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030501009 | 集线器 | 1.名称 2.类别 3.规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030501010 | 路由器 | 1.名称 2.类别 3.规格4.安装方式 | 1.本体安装 2.接线3.接地 | ||
| 030501011 | 适配器 | ||||
| 030501012 | 中继器 | ||||
| 030501013 | 收发器 | ||||
| 030501014 | 防火墙 | ||||
| 030501015 | 交换机 | 1.名称 2.类别 3.规格4.安装方式 | |||
| 030501016 | 网关 | ||||
| 030501017 | 转换器 | 个 | 本体安装 | ||
| 030501018 | 网桥 | 台 | 1.本体安装 2.设备组装 3.接线4.接地 | ||
| 030501019 | 服务器 | ||||
| 030501020 | 调制解调器 | 1.本体安装 2.接线3.接地 | |||
| 030501021 | 无线设备 | ||||
| 030501022 | 计算机应用、网络系统联调及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统联调 2.试运行 |
| 030501023 | 软件 | 1.名称 2.类别 3.规格 4.指标 | 套 | 按设计图示数量计算 | 1.安装2.本体调试 3系统联调4.功能参数设置 |
E.2.1 综合布线系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.2.1 的规定执行。
表E.2.1 综合布线系统(编码：030502)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030502001 | 光缆分纤箱、 光缆交接箱、 分线接线箱 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.连接3.标记 |
| 030502002 | 电话插座 | 个 | 1.本体安装 2.接线 | ||
| 030502003 | 双绞线缆 | 1.名称 2.类别 3.规格4.敷设方式 | m | 按设计图示尺寸以长度计算 | 1.敷设 2.卡接 3.绑扎 4.标记 5.测试6.清理敷设通道 |
| 030502004 | 大对数电缆、 电话线 | ||||
| 030502005 | 光缆 | ||||
| 030502006 | 光纤合束器、 光纤分束器 | 1.名称 2.类别 3.规格 | 条 | 按设计图示数量计算 | 1.连接 2.标记 3.测试 |
| 030502007 | 跳线、跳纤 | 1.卡接 2.绑扎 3.标记 4.测试 | |||
| 030502008 | 配线架 | 1.名称 2.类别 3.规格4.安装方式 | 架 | 1.安装 2.卡接 3.绑扎 4.标记5.电子配线架附件安装 | |
| 030502009 | 跳线架 | 1.安装 2.卡接 3.绑扎 4.标记 | |||
| 030502010 | 信息 、 网络插座 | 个 | 1.本体安装 2.接线 | ||
| 030502011 | 光纤接续盒 | 1.本体安装 2.联接3.标记 | |||
| 030502012 | 光纤接续 | 1.接续方式 2.规格 | 芯 | 1.接续 2.测试 | |
| 030502013 | 光缆终端盒 | 1.名称 2.类别 3.规格4.安装方式 | 个 | 1.本体安装 2.联接3.标记 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030502014 | 尾纤 | 1.名称 2.类别 3.规格4.安装方式 | 条 | 按设计图示数量计算 | 1.卡接 2.绑扎 3.标记 4.测试 |
| 030502015 | 线管理器 | 个 | 1.本体安装 2.绑扎3.标记 | ||
| 030502016 | 光纤插座 | 本体安装 | |||
| 030502017 | 双绞线缆测试 | 1.测试类别 2.测试内容 | 链路 | 测试 | |
| 030502018 | 大对数电缆、电话线测试 | ||||
| 030502019 | 光纤测试 | ||||
| 030502020 | 综合布线系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统调试 2.试运行 |
E.3.1 建筑设备自动化系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.3.1 的规定执行。
表E.3.1 建筑设备自动化系统(编码：030503)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030503001 | 通讯网络控制设备 | 1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.连接3.软件安装、测试 4.功能参数设置 |
| 030503002 | 控制器 |
续表E.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030503003 | 控制箱 | 1.名称 2.类别 3.规格 4.参数 | 台 | 按设计图示数量计算 | 1.本体安装、标识 2.控制器、控制模块组装3.接地 |
| 030503004 | 第三方通信设备接口 | 1.名称 2.类别 3.规格 | 1.本体安装 2.连接3.通电测试 | ||
| 030503005 | 传感器 | 支 | 1.本体安装 2.连接 | ||
| 030503006 | 1.本体安装 | ||||
| 电动调节阀及执行机构 | 个 | 2.接线3.水压试验 4.绝缘测试 | |||
| 030503007 | 分系统调试 | 1.调试类别2.调试内容3 . 测量类别 4.测量内容5.指标 | 系统 | 按设计图示系统计算 | 1.分系统调试 2.测量 |
| 030503008 | 楼控系统调试及 试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 1.系统联调 2.试运行 | ||
| 030503009 | 基表及控制设备 | 1.名称 2.类别 3.规格4.安装方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.接线3.压力试验 |
| 030503010 | 采集系统 | 1.本体安装 2.接线 | |||
| 030503011 | 微机电系统 (MEMS) | 1.名称 2.类别 3.规格 4.功能 | 1.本体安装 2.连接3. 自系统内部调试 4.功能参数设置 |
续表E.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030503012 | 能耗监测系统中心管理设备 | 1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.接线3.软件安装、测试 4.功能参数设置 |
| 030503013 | 电量变送器 | 1.名称2.类别3.规格4.安装方式 | 支 | 1.本体安装 2.接线 | |
| 030503014 | 其他传感器及变送器 | ||||
| 030503015 | 物联网 M 2 M 设备 | 1.名称 2.类别 3.规格 | 个 | 1.本体安装2.接线 3.接地4.设备间通信协议编辑 |
E.4.1 有线电视、卫星接收系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.4.1 的规定执行。
表E.4.1 有线电视、卫星接收系统(编码：030504)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030504001 | 共用天线 | 1.名称 2.规格3.设备箱参数规格 4.天线杆规格 | 副 | 按设计图示数量计算 | 1.设备箱安装 2.天线杆安装 3.天线安装 |
| 030504002 | 卫星电视天线、馈线系统 | 1.名称2.规格3.安装方式 4.馈线规格 | 1.本体安装 2.软件安装3.附属设备安装 4.馈线测试 |
续表E.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030504003 | 前端机柜 | 1.名称 2.类别 3.规格4.安装方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.连接电源 3.接地 |
| 030504004 | 电视墙 | 套 | 1.机架、监(显)视器安装2.信号分配系统安装 3.连接电源4.接地 | ||
| 030504005 | 电视插座 | 个 | 按设计图示数量计算 | 1.本体安装 2.接线 | |
| 030504006 | 同轴电缆 | m | 按设计图示尺寸以长度计算 | 1.敷设 2.卡接 3.绑扎 4.标记 5.测试6.清理敷设通道 | |
| 030504007 | 同轴电缆接续 | 1.接续方式 2.规格 | 处 | 按设计图示数量计算 | 1.接续 2.测试 |
| 030504008 | 前端射频、广播设备 | 1.名称 2.类别 3.规格4.安装方式 | 套 | 1.本体安装 2.接线 | |
| 030504009 | 卫星电视接收设备 | 台 | |||
| 030504010 | 光端设备 | 1.本体安装 2.接地 |
续表E.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030504011 | 有线电视系统管理设备 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030504012 | 播控台 | 1.本体安装 2.接线3.接地 | |||
| 030504013 | 数字电视设备 | 1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式 | 1.本体安装 2.接线3.接地4.软件安装、测试 5.功能参数设置 | ||
| 030504014 | 干线传输设备 | 1.名称 2.类别 3.规格4.安装方式 | 个 | 1.本体安装 2.接线3.接地 | |
| 030504015 | 线路设备 | ||||
| 030504016 | 终端设备 | 本体安装 | |||
| 030504017 | 有线电视、卫星接收系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统调试 2.试运行 |
E.5.1 音频、视频系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.5.1 的规定执行。
表E.5.1 音频、视频系统(编码：030505)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030505001 | 信号源设备 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030505002 | 调音台 | ||||
| 030505003 | 周边设备 | 1.本体安装 2.设备组装 3.接线 |
续表E.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030505004 | 功率放大器 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.设备组装 3.接线 |
| 030505005 | 扬声器 | ||||
| 030505006 | 电源 | 1.本体安装 2.接线 | |||
| 030505007 | 会议专用设备 | ||||
| 030505008 | 扩声、会议 系统级间调试 | 1.调试类别 2.调试内容 | 个 | 系统级间调试 | |
| 030505009 | 扩声、会议系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统调试 2.试运行 |
| 030505010 | 扩声、会议系统测量 | 1.测量类别 2.测量内容 3.指标 | 系统 | 测量 | |
| 030505011 | 公共广播、背景音乐系统设备 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030505012 | 公共广播、 背景音乐系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统调试 2.试运行 |
| 030505013 | 公共广播、背景音乐系统测量 | 1.测量类别 2.测量内容 3.指标 | 测量 | ||
| 030505014 | 信号采集设备 | 1.名称 2.类别 3.规格4.安装方式 | 套 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030505015 | 信号处理设备 | 台 | 1.本体安装 2.接线3.接地 |
续表E.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030505016 | 显示设备 | 1.名称 2.类别 3.规格4.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030505017 | m² | 按设计图示尺寸以面积计算 | |||
| 030505018 | 录编设备 | 台 | 按设计图示数量计算 | 本体安装 | |
| 030505019 | 视频系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 | 系统 | 按设计图示系统计算 | 1.系统调试 2.试运行 |
| 030505020 | 视频系统测量 | 1.测量类别 2.测量内容 3 . 指标 | 测量 |
E.6.1 安全防范系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 E.6.1 的规定执行。
表E.6.1 安全防范系统(编码：030506)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030506001 | 入侵探测器 | 1.名称 2.类别 3.规格4.安装方式 | 套 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030506002 | m | 按设计图示尺寸以长度计算 | |||
| 030506003 | 入侵报警控制器 | 套 | 按设计图示数量计算 | ||
| 030506004 | 入侵报警中心显示设备 | 1.本体安装 2.设备组装 3.接线 |
续表E.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030506005 | 入侵报警信号传输设备 | 1.名称 2.类别 3.规格4.安装方式 | 套 | 按设计图示数量计算 | 1.本体安装 2.接线 |
| 030506006 | 出入口目标识别设备 | 台 | 1.本体安装 2.设备组装 3.接线 | ||
| 030506007 | 出入口控制设备 | ||||
| 030506008 | 出入口执行机构设备 | ||||
| 030506009 | 巡更设备 | 套 | 本体安装 | ||
| 030506010 | 监控摄像设备 | 台 | 1.本体安装 2.设备组装 3.接线 | ||
| 030506011 | 视频控制设备 | 1.本体安装 2.接线 | |||
| 030506012 | 音频、视频及脉冲分配器 | ||||
| 030506013 | 视频补偿器 | ||||
| 030506014 | 视频传输设备 | ||||
| 030506015 | 录像设备 | ||||
| 030506016 | 监视设备 | 1.本体安装 2.接线 | |||
| 030506017 | m² | 按设计图示尺寸以面积计算 | |||
| 030506018 | 安全检查设备 | 1.名称 2.类别 3.规格 4.指标 5.功能6.安装方式 | 台 | 按设计图示数量计算 | 1.本体安装2.接线3.电气测试 4.指标测试 |
| 030506019 | 停车场管理设备 |
续表E.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030506020 | 安全防范分系统调试 | 1.调试类别 2.调试内容 3.指标 | 系统 | 按设计图示系统计算 | 1.分系统调试2.功能参数设置 |
| 030506021 | 安全防范系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 5.测量类别6.测量内容 7.指标 | 1.系统联调 2.试运行3.测量 | ||
| 030506022 | 射频识别系统设备 | 1.名称 2.规格 3.类别4.系统数据容量 | 个 | 按设计图示数量计算 | 1.本体安装 2.接线3.标签信息编辑 |
E.7.1 智能家居系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.7.1 的规定执行。
表E.7.1 智能家居系统(编码：030507)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030507001 | 智能照明系统设备 | 1.名称 2.类别3.规格4.安装方式 | 套 | 按设计图示数量计算 | 1.本体安装 2.接线3.接地 |
| 030507002 | 智能家居系统设备 | ||||
| 030507003 | 智能情景系统设备 | ||||
| 030507004 | 智能语音系统设备 | ||||
| 030507005 | 智能暖通系统设备 | ||||
| 030507006 | 智能家电系统设备 |
续表E.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030507007 | 智能家居分系统调试 | 1.调试类别 2.调试内容 | 系统 | 按设计图示系统计算 | 分系统调试 |
| 030507008 | 智能家居系统调试及试运行 | 1.调试类别2.调试内容3.试运行类别 4.试运行内容 5.测量类别6.测量内容 7.指标 | 1.系统联调 2.试运行3.测量 |
E.8.1 本标准附录E.7 智能家居系统适用于具备智能家居设备的建设项目。
E.8.2 本章与本标准附录L 通信设备及线路工程的界限以总平第一口弱电井为界，该弱电井内的归入本章范围。
E.8.3 本章说明的建筑智能化工程相关的电气设备、电气器件、蓄电池组、防雷接地系统、立杆工程、 配管工程、线槽、桥架和接线盒等应按本标准附录D 电气设备安装工程的相应项目编码列项。
E.8.4 本章说明的建筑智能化工程相关的排管、专业通信系统工程应按本标准附录L 通信设备及线路工程的相应项目编码列项。
E.8.5 缆线应有余量以适应成端、终接、检测和变更，线缆的附加及预留长度应按下列规则计入线缆工程量内，有特殊要求的应按设计要求计算预留长度：
1 对绞电缆(含双绞线)预留长度：在工作区为30cm, 插座底盒内为3cm, 电信间为0 . 5m, 设备间为 3m;
2 光缆布放路由盘留，预留长度为3m, 光缆在配线柜处预留长度为3m, 楼层配线箱处光纤预留长度为1.0m, 配线箱终接时预留长度为0.5m, 光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度。
E.8.6 本章的设备安装是按成套购置考虑，其工作内容应包括构件、标准件、附件和设备内部连线。
E.8.7 台架、机柜和插箱等项目的除锈、刷油应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
E.8.8 表 E.1.1 计算机应用、网络系统(编码：030501)中的有关问题说明：
1 本章不包括以下工作内容：
1)台架、插箱、机柜、网络终端设备、输入设备、输出设备、专用外部设备及存储设备的安装、调试项目：设备本身的功能性故障排除；缺件、配件的制作；在特殊环境条件下的设备加固、防护和电缆屏蔽；应用软件的开发，病毒的清除，版本升级与外系统的校验或统调。
2)计算机及网络系统互联及调试项目：系统中设备本身的功能性故障排除；与计算机系统以外的外系统联试、校验或统调。
3)计算机软件安装、调试项目：排除由于软件本身缺陷造成的故障；排除软件不配套或不兼容造成的运转失灵，排除硬件系统的故障引起的失灵、操作系统发生故障中断、诊断程序运行失控等故障；在特殊环境条件下的软件安装、防护；与计算机系统以外的外系统联试、校验或统调。
2 本章中的“指标”是指达到系统最终使用要求，应该满足的条件。
3 计算机应用、网络系统的接地按本标准附录D.10 防雷及接地装置的相应项目编码列项。
4 安装方式是指落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装形式。
5 本章中的“类别”是指：建筑设备自动化系统、有线电视系统、卫星接收系统、音频系统、视频系统和安全防范系统等需安装设备归属于何类建筑智能化系统。
6 本章中的“系统”是根据图纸和相关规范确定其范围的，应根据实际需求按实调整。
E.8.9 表 E.2.1 综合布线系统(编码：030502)中，安装方式是指地面安装、墙面安装或台架(机柜、插箱)内安装等设备的安装的形式；敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式；光纤接续方式是指：活动连接、应急(冷熔)连接、永久(热熔)连接等。
E.8.10 表 E.3.1 建筑设备自动化系统(编码：030503)中的有关问题说明：
1 安装方式是指落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装形式；
2 本章的内容适用于民用自动化系统的建设项目，工业自动化系统应按本标准附录F 自动化控制仪表安装工程的相应项目编码列项。
E.8.11 表 E.4.1 有线电视、卫星接收系统(编码：030504)中，安装方式是指地面安装、墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式；敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式；同轴电缆接续方式是指压接式接续、夹持式接续、免焊式接续等。
E.8.12 表 E.5.1 音频、视频系统(编码：030505)中，安装方式是指落地安装、吸顶安装或台架(机柜、 插箱)内安装等设备的安装的形式。
E.8.13 表 E.6.1 安全防范系统(编码：030506)中的有关问题说明：
1 安全防范系统通常包括6个子系统：入侵报警、出入口控制、视频监控、巡更系统、安全检查、停车场管理，具体可根据拟建工程实际包括内容编码列项；
2 安装方式是指埋地安装、墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式。
E.8.14 表 E.7.1 智能家居系统(编码：030507)中，安装方式是指墙面安装、落地安装、吸顶安装或台架(机柜、插箱)内安装等设备的安装的形式。
F.1.1 过程检测仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.1.1 的规定执行。
表 F.1.1 过程检测仪表(编码：030601)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030601001 | 温度仪表 | 1.名称 2.型号 3.规格 4.类型5.套管材质、规格 6.挠性管材质、规格 | 支 | 按设计图示数量计算 | 1.本体安装2.套管安装3.挠性管安装4 . 取源部件配合安装5.仪表校准6.配合单体试运转 |
| 030601002 | 压力仪表 | 1.名称 2.型号 3.规格 4.类型5.压力表弯材质、 规格6.挠性管材质、规格 | 台 | 1.本体安装2.压力表弯制作、 安装3.挠性管安装4 . 取源部件配合安装5.脱脂6.仪表校准7.配合单体试运转 | |
| 030601003 | 变送单元仪表 | 1.名称 2.型号 3.规格4.功能5.节流装置类型、 规格6.辅助容器类型、 规格7.挠性管材质、 规格8.保护(温)箱形式、材质 | 1.本体安装2 . 节流装置配合安装3.辅助容器制作、 安装4.挠性管安装5.保护(温)箱安装 (包括开孔)6 . 取源部件配合安装7.脱脂8.仪表校准9.配合单体试运转 |
续表F.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030601004 | 流量仪表 | 1.名称 2.型号 3.规格4.节流装置类型、 规格5.辅助容器类型、 规格6.挠性管材质、 规格7.防雨罩、保护(温)箱形式、材质 | 台 | 按设计图示数量计算 | 1.本体安装2 . 节流装置配合安装3.辅助容器制作、 安装4.挠性管安装5 . 取源部件配合安装6.脱脂7.保护(温)箱安装 (包括开孔)8.防雨罩制作、安装9.仪表校准10.配合单体试运转 |
| 030601005 | 物位检测仪表 | 1.名称 2.型号 3.规格4.辅助容器类型、 规格5 . 挠性管材质 、 规格 | 1.本体安装2.辅助容器制作、安装 3.挠性管安装4.吹气装置安装5.取源部件配合安装 6.脱脂7.仪表校准8.配合单体试运转 |
F.2.1 显示及调节控制仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.2.1 的规定执行。
表F.2.1 显示及调节控制仪表(编码：030602)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030602001 | 显示仪表 | 1.名称 2.型号 3.规格 4.功能5.配线材质、规格6.挠性管材质、规格 | 台 | 按设计图示数量计算 | 1.本体安装2.盘柜配线3.挠性管安装 4.表盘开孔5.配合单体试运转 |
续表F.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030602002 | 调节仪表 | 1.名称 2.型号 3.规格 4.功能5.配线材质、规格 | 台 | 按设计图示数量计算 | 1.本体安装 2.盘柜配线 3.表盘开孔4.配合单体试运转 |
| 030602003 | 转换仪表 | 1.名称 2.型号 3.规格 4.功能 | 1.本体安装 2.校接线 | ||
| 030602004 | 可编程仪表 | 1.本体安装2.附件安装 3.硬件检查 4.组态校对 5.排错6.回路试验 | |||
| 030602005 | 基地式调节仪表 | 1.名称 2.型号 3.规格 4.功能5.安装位置6.挠性管材质、规格 7 . 保护(温)箱形式、材质 | 1.本体安装2.挠性管安装3.保护(温)箱安装 (包括开孔)4.配合单体试运转 | ||
| 030602006 | 辅助单元仪表 | 1.名称 2.型号 3.规格 4.功能5.配线材质、规格 | 1.本体安装 2.盘柜配线 3.表盘开孔 | ||
| 030602007 | 盘装仪表 |
F.3.1 执行仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.3.1 的规定执行。
表F.3.1 执行仪表(编码：030603)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030603001 | 执行机构 | 1.名称 2.型号 3.功能 4.规格5.挠性管材质、规格 | 台 | 按设计图示数量计算 | 1.本体安装2.挠性管安装 3.附件安装4.配合单体试运转 |
| 030603002 | 调节阀 | 1.配合安装2.阀门检查接线 3.挠性管安装4.附件安装5.配合单体试运转 | |||
| 030603003 | 自力式调节阀 | 1.名称 2.型号 3.功能 4.规格 | 1.本体安装2.取源部件配合安装 |
F.4.1 集中检测、监控装置工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.4.1 的规定执行。
表F.4.1 集中检测、监控装置(编码：030604)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030604001 | 测厚测宽及 金属检测装置 | 1.名称 2.型号 3.功能 4.规格5.挠性管材质、规格 | 套 | 按设计图示数量计算 | 1.本体安装2.挠性管安装3.整机系统试验 4.接地 |
| 030604002 | 旋转机械检测仪表 | 1.本体安装2.挠性管安装3.配合单体试运转 | |||
| 030604003 | 称重及皮带跑偏检测装置 | 台 | 1.本体安装2.挠性管安装3.配合安装试验4.皮带跑偏检测5.皮带打滑检测6.电子皮带秤标定 7.整机系统试验8.接地 |
续表F.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030604004 | 安全监测装置 | 1.名称 2.型号 3.规格 4.功能5.挠性管材质、规格 | 套 | 按设计图示数量计算 | 1.本体安装2.挠性管安装3.整机系统试验 |
| 030604005 | 远动装置 | 1.名称 2.型号 3.规格4.功能5.点数量 | 1.本体安装2.整机系统试验3.配合单体试运转 | ||
| 030604006 | 顺序控制装置 | ||||
| 030604007 | 信号报警装置 | 1.名称 2.型号 3.规格4.点数或回路数 | 1.本体安装2.整机系统试验 | ||
| 030604008 | 信号报警 装置柜、箱 | 1.名称 2.型号 3.规格 4.功能 | 台 | 1.本体安装2.柜箱组件、元件安装3.接地 4.接线 | |
| 030604009 | 数据采集及巡回检测 报警装置 | 1.名称 2.型号 3.规格4.功能5.点数量 | 套 | 1.本体安装2.整机系统试验 | |
| 030604010 | 气象环保检测仪表 | 1.名称 2.型号 3.规格 4.功能5.保护箱材质6.挠性管材质、规格 | 1.本体安装2.挠性管安装3.保护箱安装4.整机系统试验 |
F.5.1 过程分析和物性检测仪表工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.5.1 的规定执行。
表F.5.1 过程分析和物性检测仪表(编码：030605)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030605001 | 过程分析仪表 | 1.名称 2.型号 3.功能 4.规格5.辅助容器类型 6.水封材质7.排污漏斗材质8.挠性管材质、规格 9.预处理装置 | 套 | 按设计图示数量计算 | 1.本体安装2.辅助容器制作、安装 3.水封制作、安装4.排污漏斗制作、安装 5.挠性管安装6.取源部件配合安装7.整机系统调试8.脱脂(包括拆装) 9.预处理装置安装 10.仪表校准 |
| 030605002 | 物性检测仪表 | 1.名称 2.型号 3.规格 4.功能5.安装位置6.挠性管材质、规格 7.预处理装置 | 1.本体安装2.挠性管安装3.取源部件配合安装 4.预处理装置安装 | ||
| 030605003 | 特殊预处理装置 | 1.名称 2.型号 3.规格4.测量点数量 | 1.本体安装 2.调整 | ||
| 030605004 | 分析柜、室 | 1.名称 2.型号 3.规格4.取样冷却器材质、 规格 | 台 | 1.本体安装2.取样冷却器安装3.接地 4.接线 |
F.6.1 仪表回路模拟试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.6.1 的规定执行。
表 F.6.1 仪表回路模拟试验(编码：030606)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030606001 | 检测回路模拟试验 | 1.名称2.型号3.规格4.点数量 | 套 | 按设计图示数量计算 | 调试 |
| 030606002 | 调节回路模拟试验 | 1.名称 2.型号 3.规格4.回路复杂程度 5.点数量 | |||
| 030606003 | 报警联锁回路模拟试验 | 1.名称2.型号3.规格4.点数量 | |||
| 030606004 | 工业计算机系统回路 模拟试验 | 1.名称 2.型号 3.规格 | 点 |
F.7.1 工厂对讲系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.7.1 的规定执行。
表 F.7.1 工厂对讲系统(编码：030607)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030607001 | 扩音对讲话站 | 1.名称 2.型号 3.规格 | 台 | 按设计图示数量计算 | 1.本体安装2.挠性管安装 3.线路检查 4.呼叫 |
| 030607002 | 扩音对讲话机 | ||||
| 030607003 | 扩音设备 | 1.本体安装 2.线路检查 |
续表F.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030607004 | 自动指令呼叫系统 | 1.名称 2.型号 | 套 | 按设计图示数量计算 | 1.本体安装 2.系统调试 |
| 030607005 | 载波电话 | ||||
| 030607006 | 扩音对讲系统调试 | 1.名称 2.型号 3.类型 | 系统调试 |
F.8.1 工业计算机安装与调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.8.1 的规定执行。
表F.8.1 工业计算机安装与调试(编码：030608)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030608001 | 工业计算机柜、台设备 | 1.名称 2.型号 3.规格 4.功能 | 台 ) | 按设计图示数量计算 | 本体安装 |
| 030608002 | 工业计算机外部设备 | 1.名称 2.型号 3.规格 | 1.本体安装 2.接线3.接地 | ||
| 030608003 | 工业计算机系统硬件 | 1.名称 2.型号 | 套 | 1.本体安装2.硬件检查测试 | |
| 030608004 | 组件(卡件) | 个 | 本体安装 | ||
| 030608005 | 过程控制管理计算机 | 1.名称 2.型号 3.规格 4.规模 | 套 | ||
| 030608006 | 生产、经营管理计算机 |
续表F.8.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030608007 | 现场总线 | 1.名称 2.型号 3.规格 4.功能 | 套 | 按设计图示数量计算 | 1.安装2.硬件检查 3.组态校对4.排错5.回路试验 |
| 030608008 | 专用线缆 | 1.名称 2.型号 3.规格 4.芯数5.敷设方式6.辅助元件型号、 规格7.测试段数 | m | 1.线缆敷设2.线缆辅助元件安装及测试 | |
| 030608009 | 线缆头 | 1.名称 2.型号 3.规格 4.芯数 | 个 | 线缆头制作、安装 | |
| 030608010 | 在线回路试验 | 1.名称 2.型号3.数据类型 | 套 | 1.检查 2.试验 | |
| 030608011 | 网络系统及设备联调 | 1.名称 2.型号 3.规格 4.参数 | 1.功能测试 2.回路调试 | ||
| 030608012 | SCADA系统调试 | 1.名称 2.型号 3.点数 | 1.硬件检查 2.功能测试 3.回路调试 | ||
| 030608013 | DCS系统调试 | 1.名称 2.型号3.点数(回路) | |||
| 030608014 | PLC系统调试 | 1.名称 2.型号 3.点数 | |||
| 030608015 | ESD/SIS 系统调试 | 1.名称 2.型号3.点数(回路) |
续表F.8.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030608016 | R T U 系统调试 | 1.名称 2.型号 3.点数 | 套 | 按设计图示数量计算 | 1.硬件检查 2.功能测试 3.回路调试 |
| 030608017 | 与其他系统 数据传递调试 | 1.型号 2.规格 3.功能 | 个 |
F.9.1 仪表管路敷设工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.9.1 的规定执行。
表 F.9.1 仪表管路敷设(编码：030609)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030609001 | 钢管 | 1.名称2.规格3.连接方式4.材质5.伴热要求 6.压力等级 | m | 按设计图示长度计算 | 1.管路敷设 2.管道脱脂3.通气、气密性试验 |
| 030609002 | 不锈钢管 | 1.名称2.规格3.连接方式 4.伴热要求 | 1.管路敷设 2.管道脱脂3.焊口酸洗钝化4.通气、气密性试验 | ||
| 030609003 | 有色金属管 | 1.名称 2.规格3.连接方式 4.材质5.伴热要求 | 1.管路敷设 2.管道脱脂3.通气、气密性试验 | ||
| 030609004 | 非金属管 |
续表F.9.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030609005 | 管缆 | 1.名称 2.规格 3.材质 | m | 按设计图示数量计算 | 管路敷设 |
| 030609006 | 电伴热电缆 | 1.名称 2.规格 | 1.敷设2.元件安装3.温度控制箱、终端盒安装4.保护电路测试 |
F.10.1 仪表盘、箱、柜及附件安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.10.1 的规定执行。
表F.10.1 仪表盘、箱、柜及附件安装(编码：030610)
| 项目编码 | 项目名称 | 项自特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030610001 | 盘、箱、柜 | 1.名称 2.型号 3.规格4.接线方式 | 台 | 按设计图示数量计算 | 1.本体安装 2.盘柜配线3.端子板校、接线 4.接地 |
| 030610002 | 盘柜附件、 元件 | 1.名称 2.型号 3.规格 | 个 | 1.本体制作、安装 2.校接线3.试验 |
F.11.1 仪表附件安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.11.1 的规定执行。
表 F.11.1 仪表附件安装(编码：030611)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030611001 | 仪表阀门 | 1.名称 2.型号 3.规格 4.材质5.连接方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.研磨3.脱脂 |
续表F.11.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030611002 | 仪表附件 | 1.名称 2.型号 3.规格 4.材质 | 个 | 按设计图示数量计算 | 本体制作、安装 |
F.12.1 自动化控制仪表安装工程适用于自动化控制系统的过程检测仪表、显示及调节控制仪表、执行仪表、机械量仪表、过程分析和物性检测仪表，以及该系统的仪表回路模拟试验、安全监测及报警装置、工业计算机安装与调试、仪表管路敷设、仪表附件安装，以及仪表盘、箱、柜及其附件安装。
F.12.2 自动化控制仪表安装工程中的控制电缆敷设、电气配管配线、桥架安装、接地系统安装，以及供电系统安装，应按本标准附录D 电气设备安装工程的相应项目编码列项。
F.12.3 本标准表F.7.1 工厂对讲系统只适用于工业用途的建设项目，民用对讲系统应按本标准附录 E 建筑智能化工程的相应项目编码列项。
F.12.4 在线仪表及其流量计、调节阀、电磁阀、节流装置、取源部件等部件，以及管路敷设的焊口热处理及无损探伤，应按本标准附录H 工业管道工程的相应项目编码列项。
F.12.5 工业通信设备的安装与调试应按本标准附录L 通信设备及线路工程的相应项目编码列项。
F.12.6 本标准表F.1.1 过程检测仪表(编码：030601)中的有关问题说明：
1 温度仪表规格需描述接触式温度计的尾长；
2 物位检测仪表规格需描述仪表长度或测量范围；
3 对于配套节流装置的仪表工作内容应包含节流装置吹扫后的二次清理和二次安装； 4对于核辐射仪表工作内容应包含核辐射仪表安全保护。
F.12. 7 本标准表F.2.1 显示及调节控制仪表(编码：030602)中，基地式调节仪表的安装位置指支架上或盘上等。
F.12.8 开关阀、电磁阀、伺服放大器应按本标准表F.3.1 执行仪表(编码：030603)中的调节阀编码列项。 F.12.9 本标准表F.5.1 过程分析和物性检测仪表(编码：030605)中，物性检测仪表安装部位指设备上安装或管道上安装等。
F.12.10 本标准表F.8.1 工业计算机安装与调试(编码：030608)中的有关问题说明：
1 在线回路试验包括模拟量、数字量、脉冲量、无线测控点；
2 专用线缆的预留长度及附加长度见本标准附录D 电气设备安装工程的表D.17.7-3、表 D.17.7-5、 表D.17.7-8;
3 敷设方式是指桥架(梯架)敷设、管道敷设或线槽敷设等线缆的敷设的形式。
F.12.11 本标准表F.9.1 仪表管路敷设(编码：030609)中，仪表导压管敷设工程量计算不扣除阀门、 管件所占长度，电伴热电缆工程量计算不扣除伴热元件所占长度。
F.12.12 本标准表F.11.1 仪表附件安装(编码：030611)中，仪表附件是指压缩空气净化分配器等具有相对独立性的附件。
G.1.1 通风空调设备及部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.1.1 的规定执行。
表G.1.1 通风空调设备及部件制作安装(编码：030701)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030701001 | 空气加热器(冷却器) | 1.名称 2.型号 3.规格4.安装形式 | 台 | 按设计图示数量计算 | 本体安装 |
| 030701002 | 除尘设备 | ||||
| 030701003 | 空调器 | 1.名称 2.型号 3.规格4.安装形式 5.减振形式 | 本体安装或组装 | ||
| 030701004 | 风机盘管 | 1.本体安装 2.试压 | |||
| 030701005 | 表冷器 | 1.名称 2.型号 3.规格 | 本体安装 | ||
| 030701006 | 密闭门 | 个 | 1.本体制作 2.本体安装 | ||
| 030701007 | 挡水板 | ||||
| 030701008 | 滤水器 、 溢水盘 | ||||
| 030701009 | 金属壳体 | ||||
| 030701010 | 过滤器 | 1.名称 2.类型 3.型号 4.规格5.框架形式、材质 | 台 | 1.本体安装2.框架制作、安装 |
续表G.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030701011 | 净化工作台 | 1.名称 2.类型 3.型号 4.规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030701012 | 风淋室 | ||||
| 030701013 | 洁净室 | ||||
| 030701014 | 除湿机 | ||||
| 030701015 | 人防过滤吸收器 | 1.名称 2.材质 3.规格 | |||
| 030701016 | 油烟净化装置 | 1.名称 2.型号 3.规格 | |||
| 030701017 | 变风量末端装置 |
G.2.1 通风管道制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.2.1 的规定执行
表G.2.1 通风管道制作安装(编码：030702)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030702001 | 碳钢通风管道 | 1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式 | m² | 按设计图示内径以展开面积计算 | 风管、管件、法兰、 零件制作、安装 |
| 030702002 | 净化通风管道 | 1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式 7.洁净度 | |||
| 030702003 | 不锈钢板通风管道 | 1.名称 2.形状 3.规格4.板材厚度 5.接口形式 |
续表G.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030702004 | 铝板通风管道 | 1.名称 2.形状 3.规格4.板材厚度 5.接口形式 | m² | 按设计图示内径以展开面积计算 | 风管、管件、法兰、 零件制作、安装 |
| 030702005 | 塑料通风管道 | ||||
| 030702006 | 玻璃钢通风管道 | 1.名称 2.形状3.规格4.板材厚度 5.接口形式 | 按设计图示外径以展开面积计算 | 风管、管件安装 | |
| 030702007 | 复合型风管 | 1.名称 2.材质 3.形状 4.规格5.板材厚度 6.接口形式 | |||
| 030702008 | 柔性软风管 | 1.名称 2.材质 3.规格4.风管接头形式、 材质 | m | 按设计图示中心线以长度计算 | 1.风管安装2.风管接头安装 |
| 030702009 | 弯头导流叶片 | 1.名称 2.材质 3.规格 | m² | 按设计图示以展开面积计算 | 1.制作 2.组装 |
| 030702010 | 风管检查孔 | 个 | 按设计图示数量计算 | 1.制作 2.安装 | |
| 030702011 | 温度、风量测定孔 |
G.3.1 通风管道部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.3.1 的规定执行。
表G.3.1 通风管道部件制作安装(编码：030703)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030703001 | 碳钢阀门 | 1.名称 2.类型 3.型号 4.规格 | 个 | 按设计图示数量计算 | 阀体安装 |
| 030703002 | 柔性软风管阀门 | ||||
| 030703003 | 铝质阀门 | ||||
| 030703004 | 不锈钢阀门 | ||||
| 030703005 | 塑料阀门 | ||||
| 030703006 | 玻璃钢阀门 | ||||
| 030703007 | 碳钢风口、散流器、 百叶窗 | 1.风口安装2.散流器安装 3.百叶窗安装 | |||
| 030703008 | 不锈钢风口、散流器、百叶窗 | ||||
| 030703009 | 塑料风日、 散流器百叶窗 | ||||
| 030703010 | 玻璃钢风口 | 风口安装 | |||
| 030703011 | 铝及铝合金风口 、散流器 | 1.风口安装2.散流器安装 | |||
| 030703012 | 碳钢风帽 | 1.名称 2.类型 3.规格 | 1.风帽制作、安装2.筒形风帽滴水盘制作、安装3.风帽筝绳制作、安装 4.风帽泛水制作、安装 | ||
| 030703013 | 不锈钢风帽 | ||||
| 030703014 | 塑料风帽 | ||||
| 030703015 | 铝板伞形风帽 | 1.板伞形风帽制作、 安装2.风帽筝绳制作、安装 3.风帽泛水制作、安装 | |||
| 030703016 | 玻璃钢风帽 | 1.玻璃钢风帽安装 2.筒形风帽滴水盘安装 3.风帽筝绳安装4.风帽泛水安装 | |||
| 030703017 | 碳钢罩类 | 1.名称 2.类型 3.型号 4.规格 | 1.罩类制作 2.罩类安装 | ||
| 030703018 | 塑料罩类 |
续表G.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030703019 | 柔性接口 | 1.名称 2.类型 3.材质 4.规格 | m² | 按设计图示尺寸以展开面积计算 | 1.柔性接口制作 2.柔性接口安装 |
| 030703020 | 消声器 | 1.名称 2.材质 3.规格 | 个 | 按设计图示数量计算 | 消声器安装 |
| 030703021 | 静压箱 | m² | 按设计图示尺寸以展开面积计算 | 静压箱制作、安装 | |
| 030703022 | 人防超压自动排气阀 | 1.名称 2.类型 3.型号 4.规格 | 个 | 按设计图示数量计算 | 排气阀安装 |
| 030703023 | 人防手动密闭阀 | 1.名称 2.型号 3.规格 | 密闭阀安装 | ||
| 030703024 | 人防其他部件 | 1 . 名称 2.类型 3.型号 4.规格 | 个(套) | 人防其他部件安装 |
G.4.1 通风工程检测、调试、试验工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.4.1 的规定执行。
表G.4.1 通风工程检测、调试、试验(编码：030704)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030704001 | 通风工程 检测、调试 | 系统名称 | 系统 | 按设计图示通风空调风系统计算 | 1.风量测定 2.风压测定 3.温度测定4.各系统风口、阀门调整5.漏风试验 |
| 030704002 | 人防通风气密性试验 | 系统名称 | m | 按设计图示人防通风管道长度计算 | 人防通风管道气密性试验 |
G.5.1 通风空调工程适用于通风(空调)设备及部件、通风管道及部件的制作安装工程。
G.5.2 冷冻机组站内的设备安装、通风机安装、人防两用通风机安装应按本标准附录A 机械设备安装工程的相应项目编码列项。通风空调工程的电气系统应按本标准附录D 电气设备安装工程的相应项目编码列项。
G.5.3 冷冻机组站内的管道安装应按本标准附录H 工业管道工程的相应项目编码列项。
G.5.4 冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道应按本标准附录K 给排水、采暖、燃气工程的相应项目编码列项。
G.5.5 设备、管道和部件的保温及保护层安装应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
G.5.6 挡烟垂壁按现行国家标准《房屋建筑与装饰工程工程量计算标准》GB/T 50854相应项目编码列项 。
G.5.7 本标准表G.1.1 通风空调设备及部件制作安装(编码：030701)中，通风空调设备均包括安装所需之地脚螺栓；多联机室内机、空气幕均按风机盘管编码列项；多联机室外机按空调器编码列项。
G.5.8 本标准表G.2.1 通风管道制作安装(编码：030702)中的有关问题说明：
1 风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度以设计图示中心线长度为准(主管与支管以其中心线交点划分),包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。风管渐缩管：圆形风管按平均直径计算；矩形风管按平均周长计算。
2 穿墙套管按展开面积计算，根据材质及厚度要求计人相应通风管道工程量中。
3 净化通风管道使用的型钢材料如要求镀锌时，王作内容应注明型钢镀锌。
4 成品风管按相应通风管道项目编码列项。
5 不锈钢排烟管道应按相应不锈钢板通风管道编码列项。
6 通风管道项目包括支吊架的制作、安装。若支吊架制作、安装需单列的，应按本标准附录N 其他及附属工程的相应项目编码列项。
G.5.9 本标准表G.3.1 通风管道部件制作安装(编码：030703)中的有关问题说明：
1 碳钢阀门包括空气加热器上通阀、空气加热器旁通阀、圆形瓣式启动阀、风管蝶阀、风管止回阀、 密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防火阀、各型风罩调节阀等。
2 塑料阀门包括塑料蝶阀、塑料插板阀、各型风罩塑料调节阀。
3 碳钢风口、散流器、百叶窗包括百叶风口、矩形送风口、矩形空气分布器、风管插板风口、旋转吹风口、圆形散流器、方形散流器、流线型散流器、送吸风口、活动算式风口、网式风口、钢百叶窗等。
4 碳钢罩类包括皮带防护罩、电动机防雨罩、侧吸罩、中小型零件焊接台排气罩、整体分组式槽边侧吸罩、吹吸式槽边通风罩、条缝槽边抽风罩、泥心烘炉排气罩、升降式回转排气罩、上下吸式圆形回转罩、升降式排气罩、手锻炉排气罩。
5 塑料罩类包括塑料槽边侧吸罩、塑料槽边风罩、塑料条缝槽边抽风罩。
6 柔性接口包括金属、非金属软接口及伸缩节。
7 消声器包括片式消声器、矿棉管式消声器、聚酯泡沫管式消声器、卡普隆纤维管式消声器、弧形声流式消声器、阻抗复合式消声器、微穿孔板消声器、消声弯头。
8 静压箱的面积应按设计图示尺寸以展开面积计算，不扣除开口的面积。
9 人防其他部件包括滤尘器、毒气报警器、预滤器、除湿器、测压装置、换气堵头、波导窗、气密测量管等。 G.5.10 表 G.4.1 通风工程检测、调试、试验(编码：030704)中，通风工程检测、调试项目的系统指通风空调工程的全部风系统。
H.1.1 低压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.1.1 的规定执行。
表 H.1.1 低压管道(编码：030801)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030801001 | 低压碳钢管 | 1.材质 2.规格3.连接形式、焊接方法4.压力试验、吹扫与清洗5.脱脂 | m | 按设计图示管道 中心线以长度计算 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 |
| 030801002 | 低压碳钢伴热管 | 1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗 | 1.安装2.压力试验3.吹扫、清洗 | ||
| 030801003 | 低压不锈钢伴热管 | ||||
| 030801004 | 低压碳钢板卷管 | 1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 | ||
| 030801005 | 低压不锈钢管 | 1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂 | 1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂 | ||
| 030801006 | 低压不锈钢板卷管 |
续表H.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030801007 | 低压合金钢管 | 1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂 | m | 按设计图示管道 中心线以长度计算 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 |
| 030801008 | 低压钛及钛合金管 | 1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂 | 1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂 | ||
| 030801009 | 低压镍及镍合金管 | ||||
| 030801010 | 低压锆及锆合金管 | ||||
| 030801011 | 低压铝及铝合金管 | ||||
| 030801012 | 低压铝及铝合金板卷管 | ||||
| 030801013 | 低压铜及铜合金管 | 1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂 | |||
| 1.安装2.压力试验3.吹扫、清洗 4.脱脂 | |||||
| 030801014 | 低压铜及铜合金板卷管 | ||||
| 030801015 | 低压塑料管 | 1.材质2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂 | |||
| 030801016 | 低压金属骨架复合管 | ||||
| 030801017 | 低压玻璃钢管 |
续表H.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030801018 | 低压铸铁管 | 1.材质2.规格3.连接形式 4.接口材料5.压力试验、吹扫与清洗6.脱脂 | m | 按设计图示管道中心线以长度计算 | 1.安装2.压力试验3.吹扫、清洗4.脱脂 |
| 030801019 | 低压金属软管 | 1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂 | 根 | 按设计图示数量计算 | |
| 030801020 | 低压直埋保温管道 | 1.材质 2.规格3.连接形式4.接口保温材料5.压力试验、吹扫与清洗6.警示带形式 | m | 按设计图示管道中心线以长度计算 | 1.安装2.接口保温3.压力试验4.吹扫、清洗 5.警示带铺设 |
H.2.1 中压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.2.1 的规定执行。
表 H.2.1 中压管道(编码：030802)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030802001 | 中压碳钢管 | 1.材质2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂 | m | 按设计图示管道中心线以长度计算 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 |
| 030802002 | 中压螺旋卷管 | ||||
| 030802003 | 中压不锈钢管 | 1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗6.脱脂 | 1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂 | ||
| 030802004 | 中压合金钢管 | ||||
| 030802005 | 中压铜及铜合金管 | 1.材质 2.规格3.焊接方法4.压力试验、吹扫与清洗5.脱脂 | 按设计图示管道中心线以长度计算 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 | |
| 030802006 | 中压钛及钛合金管 | 1.材质2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂 | 1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂 | ||
| 030802007 | 中压锆及锆合金管 | ||||
| 030802008 | 中压镍及镍合金管 | ||||
| 030802009 | 中压金属软管 | 1.材质 2.规格3.连接形式4.压力试验、吹扫与清洗5.脱脂 | 根 | 按按设计图示数量计算 | 1.安装2.压力试验3.吹扫、清洗 4.脱脂 |
H.3.1 高压管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.3.1 的规定执行。
表 H.3.1 高压管道(编码：030803)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030803001 | 高压碳钢管 | 1.材质 2.规格3.焊接方法4.充氩保护方式5.压力试验、吹扫与清洗 6.脱脂 | m | 按设计图示管道 中心线以长度计算 | 1.安装2.焊口充氩保护3.压力试验4.吹扫、清洗 5.脱脂 |
| 030803002 | 高压合金钢管 | ||||
| 030803003 | 高压不锈钢管 |
H.4.1 低压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.4.1 的规定执行。
表H.4.1 低压管件(编码：030804)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030804001 | 低压碳钢管件 | 1.材质 2.规格3.连接形式、焊接方法 | 个 | 按设计图示数量计算 | 安装 |
| 030804002 | 低压碳钢板卷管件 | ||||
| 030804003 | 低压不锈钢管件 | 1.材质 2.规格3.焊接方法4.充氩保护方式 | 1.安装2.管件焊口充氩保护 | ||
| 030804004 | 低压不锈钢板卷管件 | ||||
| 030804005 | 低压合金钢管件 | ||||
| 030804006 | 低压加热外套碳钢管件(两半) | 1.材质 2.规格3.连接形式 | 安装 |
续表H.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030804007 | 低压加热外套不锈钢管件(两半) | 1.材质 2.规格3.连接形式 | 个 | 按设计图示数量计算 | 安装 |
| 030804008 | 低压铝及 铝合金管件 | 1.材质 2.规格3.焊接方法 | |||
| 030804009 | 低压铝及铝合金板卷管件 | ||||
| 030804010 | 低压铜及铜合金管件 | ||||
| 030804011 | 低压钛及 钛合金管件 | 1.材质2.规格3.焊接方法4.充氩保护方式 | 1.安装2.管件焊口充氩保护 | ||
| 030804012 | 低压锆及 锆合金管件 | ||||
| 030804013 | 低压镍及 镍合金管件 | ||||
| 030804014 | 低压塑料管件 | 1.材质2.规格3.连接形式 4.接口材料 | 安装 | ||
| 030804015 | 金属骨架复合管件 | ||||
| 030804016 | 低压玻璃钢管件 | ||||
| 030804017 | 低压铸铁管件 | ||||
| 030804018 | 低压直埋保温管件 | 1.材质 2.规格3.连接形式4.接口保温材料 | |||
| 030804019 | 低压钢套管直埋保温管件 |
H.5.1 中压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.5.1 的规定执行。
表 H.5.1 中压管件(编码：030805)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030805001 | 中压碳钢管件 | 1.材质 2.规格3.焊接方法 | 按设计图示数量计算 | 安装 | |
| 030805002 | 中压螺旋卷管件 | ||||
| 030805003 | 中压不锈钢管件 | 1.材质 2.规格3.焊接方法4.充氩保护方式 | 1.安装2.管件焊口充氩保护 | ||
| 030805004 | 中压合金钢管件 | 1.材质2 . 规格3.焊接方法4.充氩保护方式 | |||
| 030805005 | 中压铜及铜合金管件 | 1.材质 2.规格3.焊接方法 | 安装 | ||
| 030805006 | 中压钛及钛合金管件 | 1.材质 2.规格3.焊接方法4.充氩保护方式 | 1.安装2.管件焊口充氩保护 | ||
| 030805007 | 中压锆及锆合金管件 | ||||
| 030805008 | 中压镍及镍合金管件 |
H.6.1 高压管件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.6.1 的规定执行。
表 H.6.1 高压管件(编码：030806)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030806001 | 高压碳钢管件 | 1.材质 2.规格3.焊接方法4.充氩保护方式 | 个 | 按设计图示数量计算 | 1.安装2.管件焊口充氩保护 |
| 030806002 | 高压不锈钢管件 | ||||
| 030806003 | 高压合金钢管件 |
H.7.1 低压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.7.1 的规定执行。
表 H.7.1 低压阀门(编码：030807)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030807001 | 低压螺纹阀门 | 1.名称 2.材质3.型号、规格 4.连接形式5.焊接方法 | 个 | 按设计图示数量计算 | 1.安装2.操纵装置安装 3.壳体压力试验 |
| 030807002 | 低压焊接阀门 | ||||
| 030807003 | 低压法兰阀门 | ||||
| 030807004 | 低压齿轮、 液压传动、 电动阀门 | 1.安装2.壳体压力试验 | |||
| 030807005 | 低压安全阀门 | ||||
| 030807006 | 低压调节阀门 | 1.安装2.临时短管装拆 3.壳体压力试验 |
H.8.1 中压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.8.1 的规定执行。
表H.8.1 中压阀门(编码：030808)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030808001 | 中压螺纹阀门 | 1.名称 2.材质3.型号、规格 4.连接形式5.焊接方法 | 个 | 按设计图示数量计算 | 1.安装2.操纵装置安装 3.壳体压力试验 |
| 030808002 | 中压焊接阀门 | ||||
| 030808003 | 中压法兰阀门 | ||||
| 030808004 | 中压齿轮、液压传动、电动阀门 | 1.安装2.壳体压力试验 | |||
| 030808005 | 中压安全阀门 | ||||
| 030808006 | 中压调节阀门 | 1 . 名称 2.材质3.型号、规格 4.连接形式 | 1.安装2.临时短管装拆 3.壳体压力试验 |
H.9.1 高压阀门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.9.1 的 规定执行。
表H.9.1 高压阀门(编码：030809)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030809001 | 高压螺纹阀门 | 1.名称 2.材质3.型号、规格 4.连接形式5.法兰垫片材质 | 个 | 按设计图示数量计算 | 1.安装2.壳体压力试验 |
| 030809002 | 高压法兰阀门 | ||||
| 030809003 | 高压焊接阀门 | 1.名称 2.材质3.型号、规格 4.焊接方法5.充氩保护方式 | 1.安装2.焊口充氩保护 3.壳体压力试验 |
H.10.1 低压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.10.1 的规定执行。
表 H.10.1 低压法兰(编码：030810)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030810001 | 低压碳钢螺纹法兰 | 1.材质2.型号、规格 | 片 | 按设计图示数量计算 | 1.安装2.翻边活动法兰短管制作 |
| 030810002 | 低压碳钢焊接法兰 | 1.材质2.型号、规格 3.连接形式4.焊接方法 | |||
| 030810003 | 低压铜及 铜合金法兰 | ||||
| 030810004 | 低压不锈钢法兰 | 1.材质2.型号、规格 3.连接形式4.焊接方法5.充氩保护方式 | 1.安装2.焊口充氩保护3.翻边活动法兰短管制作 | ||
| 030810005 | 低压合金钢法兰 | ||||
| 030810006 | 低压铝及 铝合金法兰 | ||||
| 030810007 | 低压钛及 钛合金法兰 | ||||
| 030810008 | 低压锆及 锆合金法兰 | ||||
| 030810009 | 低压镍及 镍合金法兰 | ||||
| 030810010 | 低压钢骨架 复合塑料法兰 | 1.材质 2.规格 | 安装 | ||
| 030810011 | 低压塑料法兰 | 1.材质 2.规格3.连接形式4.法兰垫片材质 |
H.11.1 中压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.11.1 的规定执行。
表 H.11.1 中压法兰(编码：030811)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030811001 | 中压碳钢螺纹法兰 | 1.材质2.型号、规格 | 片 | 按设计图示数量计算 | I.安装2.翻边活动法兰短管制作 |
| 030811002 | 中压碳钢焊接法兰 | 1.材质2.型号、规格 3.连接形式4.焊接方法 | |||
| 030811003 | 中压铜及铜合金法兰 | ||||
| 030811004 | 中压不锈钢法兰 | 1.材质2.型号、规格 3.连接形式4.焊接方法5.充氩保护方式 | 1.安装2.焊口充氩保护 3.翻边活动法兰短管制作 | ||
| 030811005 | 中压合金钢法兰 | ||||
| 030811006 | 中压钛及钛合金法兰 | ||||
| 030811007 | 中压锆及锆合金法兰 | ||||
| 030811008 | 中压镍及镍合金法兰 |
H.12.1 高压法兰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.12.1 的规定执行。
表 H.12.1 高压法兰(编码：030812)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030812001 | 高压碳钢螺纹法兰 | 1.材质2.型号、规格3.法兰垫片材质 | 片 | 按设计图示数量计算 | 安装 |
| 030812002 | 高压碳钢焊接法兰 | 1.材质2.型号、规格 3.焊接方法4.充氩保护方式 5.法兰垫片材质 | 1.安装2.焊口充氩保护 | ||
| 030812003 | 高压不锈钢焊接法兰 | ||||
| 030812004 | 高压合金 钢焊接法兰 |
H.13.1 无损检测与热处理工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.13.1 的规定执行。
表H.13.1 无损检测与热处理(编码：030813)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030813001 | 管材表面 超声波探伤 | 1.名称 2.规格 | 1.m 2.m | 1.以“m”计量，按管材无损探伤长度计算2. 以”m²”计量，按管材表面探伤检测面积计算 | 探伤 |
| 030813002 | 管材表面磁粉探伤 | ||||
| 030813003 | 焊缝X射线探伤 | 1.名称2.底片规格 3.管壁厚度 | 张(口) | 按规范或设计技术要求计算 | |
| 030813004 | 焊缝γ射线探伤 | ||||
| 030813005 | 焊缝超声波探伤 | 1.名称2.管道规格3 . 对比试块设计要求 | 口 | 1.探伤2.对比试块的制作 | |
| 030813006 | 焊缝磁粉探伤 | 1.名称2.管道规格 | 探伤 | ||
| 030813007 | 焊缝渗透探伤 | ||||
| 030813008 | 焊前预热、 后热处理 | 1.材质2.规格及管壁厚 3.压力等级4.热处理方法5 . 硬度测定设计要求 | 1.热处理2.硬度测定 | ||
| 030813009 | 焊口热处理 | ||||
| 030813010 | 光谱分析 | 1.名称2.管道规格 | 点 | 测试分析 | |
| 030813011 | 管道安拆后的充气保护 | 1.管道类型 2.管道规格 | 项 | 按施工方案计算 | 1.充气、封堵2.充气管道安装、拆除 |
H.14.1 其他项目制作安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.14.1 的规定执行。
表H.14.1 其他项目制作安装(编码：030814)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030814001 | 冷排管 | 1.排管形式 2.组合长度 | m | 按设计图示以长度计算 | 1.制作、安装 2.钢带退火3.加氨4.冲、套翅片 |
| 030814002 | 分、集汽(水) 缸 | 1.质量2.材质、规格 3.安装方式 | 台 | 按设计图示数量计算 | 1.制作 2.安装 |
| 030814003 | 空气分气筒 | 1.材质 2.规格 | 组 | ||
| 030814004 | 空气调节喷雾管 | 安装 | |||
| 030814005 | 钢制排水漏斗 | 1.形式、材质 2.口径规格 | 个 | 1.制作 2.安装 | |
| 030814006 | 水位计 | 1.规格 2.型号 | 组 | 安装 | |
| 030814007 | 手摇泵 | 台 | |||
| 030814008 | 三通补强圈 | 1.材质 2.规格3.压力等级 4.焊接方法 | 个 | 1.制作 2.安装 | |
| 030814009 | 碳钢管虾体弯 | 1.材质 2.规格3.焊接方法 | 制作 | ||
| 030814010 | 中压螺旋卷管虾体弯 | ||||
| 030814011 | 不锈钢管虾体弯 | 1.材质 2.规格3.焊接方法4.充氩保护方式 | 1.制作2.焊口充氩保护 | ||
| 030814012 | 铝及铝合金管虾体弯 | 1.材质 2.规格3.焊接方法 | 制作 | ||
| 030814013 | 铜及铜合金管虾体弯 |
续表H.14.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030814014 | 管道清洁 | 1.名称2.清洁介质 | m | 按设计图示管道 中心线以长度计算 | 清洁 |
H.15.1 “工业管道工程”适用于厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质的输送管道，以及厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气的管道安装工程。
H.15.2 工业管道压力等级划分：低压：0MPa<P≤1.6MPa;中压：1.6MPa<P≤10MPa; 高压 ：10MPa<P≤42MPa; 蒸汽管道：P≥9MPa; 工作温度≥500℃。
H.15.3 厂区范围内的生活用给水、排水、蒸汽、燃气的管道安装工程应按本标准附录K 给排水、采暖、 燃气工程的相应项目编码列项。
H.15.4 仪表流量计应按本标准附录F 自动化控制仪表安装工程的相应项目编码列项。
H.15.5 组装平台搭拆、地下管道穿越建筑物保护等措施项目，应按本标准附录P 措施项目的相应项目编码列项。
H.15.6 本标准表H.1.1 低压管道(编码：030801)、表H.2.1 中压管道(编码：030802)、表H.3.1 高压管道(编码：030803)中的有关问题说明：
1 管道工程量计算不扣除阀门、管件、方形补偿器所占长度；室外理设管道不扣除附属构筑物(井) 所占长度；
2 压力试验方法是指水压试验、气压试验、泄漏性试验、真空试验等；
3 吹扫与清洗是指设计要求的水冲洗、空气吹扫、蒸汽吹扫、化学清洗、油清洗等；
4 脱脂介质种类是指二氯乙烷、三氯乙烯、四氯化碳、动力苯、丙酮或酒精等。
H.15.7 本标准表H.4.1 低压管件(编码：030804)、表H.5./1 中压管件(编码：030805)中的有关问题说明：
1 管件包括弯头、三通、四通、异径管、管接头、管帽、方形补偿器弯头、管道上仪表一次部件、仪表温度计扩大管制作安装等；
2 三通、四通、异径管均按大管径计算；
3 在主管上挖眼接管的三通、摔制异径管，均按安装管件主管径计算，不另计制作费和主材费；挖眼接管的三通支线管径小于主管径1/2时，不予计算；在主管上挖眼接管的焊接接头、凸台等配件，均按配件管径计算；
4 半加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算；
5 管件用法兰连接时应按本标准表H.10.1 低压法兰、表H.11.1 中压法兰的相关项目计算，不再计算管件项目；
6 管件的压力试验、吹扫、清洗、脱脂，均应已包括在按本标准表H.1.1 低压管道、表H.2.1 中压管道执行计算的管道的工作内容中。
H.15.8 表 H.6.1 高压管件(编码：030806)中的有关问题说明：
1 管件包括弯头、三通、异径管、管接头、管帽、方形补偿器弯头、管道上仪表一次部件、仪表温度计扩大制作安装等；
2 三通、四通、异径管均按大管径计算；
3 半加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算；
4 管件用法兰连接时应按本标准附录H.12 高压法兰的相关项目计量，不再计量管件项目；
5 管件压力试验、吹扫、清洗、脱脂均应已包括在按本标准附录H.3 高压管道执行计量的管道的工作内容中。
H.15.9 本标准表H.7.1 低压阀门(编码：030807)、表H.8.1 中压阀门(编码：030808)中的有关问题
说明：
1 减压阀按高压侧直径计算；
2 电动阀门的工作内容包括电动机安装；
3 操纵装置安装按规范或设计技术要求计算。
H.15.10 本标准表H.9.1 高压阀门(编码：030809)中，减压阀按高压侧直径计算。
H.15.11 本标准表H.10.1 低压法兰(编码：030810)、表H.11.1 中压法兰(编码：030811)中的有关问题说明：
1 法兰焊接时，应按平焊法兰、对焊法兰、翻边活动法兰、焊环活动法兰等连接形式编制项目特征及按相应连接形式分别列项；
2 焊接盲板(封头)应按本标准附录H.4 低压管件、附录H.5 中压管件的规则计量管件连接。配法兰的盲板不予计算。
H.15.12 本标准表H.12.1 高压法兰(编码：030812中，焊接盲板(封头)应按本标准附录H.6 高压管件的规则计量管件连接。配法兰的盲板不予计算。
H.15.13 本标准表H.13.1 无损检测与热处理(编码：030813)中，探伤项目包括固定探伤仪支架的制作、安装。
H.15.14 本标准表H.14.1 其他项自制作安装(编码：030814)中的有关问题说明：
1 冷排管工作内容通常包括钢带退火、加氨、冲、套翅片，按设计要求计算；
2 钢制排水漏斗制作安装，钢制排水漏斗的口径规格为下口公称直径；
J.1.1 水灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.1.1 的规定执行。
表J.1.1 水灭火系统(编码：030901)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030901001 | 水喷淋钢管 | 1.安装部位2.材质、规格 3.连接形式 | m | 按设计图示管道中心线以长度计算 | 1.管道安装 2.压力试验 3.冲洗4.管道标识 5.管件安装 |
| 030901002 | 消火栓钢管 | ||||
| 030901003 | 水喷淋(雾) 喷头 | 1.安装部位2.材质、型号、规格 3.连接形式4.装饰盘设计要求 | 个 | 按设计图示数量计算 | 1.本体安装2.装饰盘安装 3.严密性试验 |
| 030901004 | 报警装置 | 1.名称2.型号、规格 | 组 | 1.本体安装 2.电气接线 | |
| 030901005 | 温感式水幕装置 | 1.型号、规格 2.连接形式 | |||
| 030901006 | 水流指示器 | 1.规格、型号 2.连接形式 | 个 | ||
| 030901007 | 减压孔板 | 1.材质、规格 2.连接形式 | 本体安装 | ||
| 030901008 | 末端试水装置 | 1.规格2.组装形式 | 套 | 1.本体安装 2.电气接线 | |
| 030901009 | 集热盘 | 1.材质 2.规格 | 个 | 本体安装 | |
| 030901010 | 室内消火栓 | 1.安装方式2.型号、规格3.附件材质、规格 | 套 | 1.箱体及消火栓安装 2.配件安装 | |
| 030901011 | 室外消火栓 | 1.本体安装 2.配件安装 |
续表J.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030901012 | 消防水泵接合器 | 1.安装部位2.型号、规格3.附件材质、规格 | 套 | 按设计图示数量计算 | 1.本体安装 2.附件安装 |
| 030901013 | 消防水炮 | 1.水炮类型 2.规格3.压力等级 4.保护半径 | 台 | 本体安装 | |
| 030901014 | 高压细水雾区域阀 | 1.材质 2.型号 3.规格4.连接方式 | 套 |
J.2.1 气体灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 J.2.1 的规定执行。
表J.2.1气体灭火系统(编码：030902)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030902001 | 无缝钢管 | 1.材质、压力等级 2.规格3.连接方式 | m | 按设计图示管道中心线以长度计算 | 1.管道安装 2.压力试验 3.吹扫4.管道标识 |
| 030902002 | 不锈钢管 | 1.管道安装2.焊口充氩保护3.压力试验 4.吹扫5.管道标识 | |||
| 030902003 | 钢制管件 | 1.材质、压力等级 2.规格3.连接方式 | 个 | 按设计图示数量计算 | 管件安装 |
| 030902004 | 不锈钢管管件 | 1.材质、压力等级 2.规格 | 1.管件安装2.管件焊口充氩保护 |
续表J.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030902005 | 气体驱动装置管道 | 1.材质、压力等级 2.规格3.连接方法 | m | 按设计图示管道中心线以长度计算 | 1.管道安装 2.压力试验 3.吹扫4.管道标识 |
| 030902006 | 选择阀 | 1.材质2.型号、规格 3.连接形式 | 个 | 按设计图示数量计算 | 1.本体安装 2.压力试验 |
| 030902007 | 气体喷头 | 喷头安装 | |||
| 030902008 | 贮存装置 | 1.介质、类型 2.型号、规格 | 套 | 1.贮存装置安装 2.系统组件安装 3.气体增压 | |
| 030902009 | 称重检漏装置 | 1.型号 2.规格 | 本体安装 | ||
| 030902010 | 无管网气体灭火装置 | 1.类型2.型号、规格 3.安装部位 | |||
| 030902011 | 泄压装置 | 1.型号 2.规格3.安装部位 |
J.3.1 泡沫灭火系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.3.1 的规定执行。
表J.3.1 泡沫灭火系统(编码：030903)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030903001 | 泡沫发生器 | 1.类型2.型号、规格 | 台 | 按设计图示数量计算 | 本体安装 |
| 030903002 | 泡沫比例混合器 | ||||
| 030903003 | 泡沫液贮罐 | 1.容量2.型号、规格 |
J.4.1 火灾自动报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.4.1 的规定执行。
表J.4.1 火灾自动报警系统(编码：030904)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030904001 | 点型探测器 | 1.名称 2.规格 3.线制 4.类型 | 个 | 按设计图示数量计算 | 1.底座安装 2.探头安装 3.校接线4.编码 |
| 030904002 | 线型探测器 | 1.名称 2.规格 3.类型 | m | 按设计图示长度计算 | 1.本体安装 2.校接线 |
| 030904003 | 按钮 | 1.名称2.安装方式 | 个 | 按设计图示数量计算 | 1.本体安装 2.校接线3.编码 |
| 030904004 | 声光报警器 | ||||
| 030904005 | 消防报警电话插孔(电话) | 1.名称 2.规格3.安装方式 | |||
| 030904006 | 消防广播 (扬声器) | 1.名称 2.功率3.安装方式 | |||
| 030904007 | 消防模块 | 1.名称 2.规格 3.类型4.输出形式 | |||
| 030904008 | 消防模块箱(端子箱、手报箱) | 1.名称 2.型号 3.规格4.安装方式 | 台 | 本体安装 | |
| 030904009 | 区域报警控制器 | 1.名称2.线制3.安装方式4.控制点数量 5.显示器类型 | 1.本体安装 2.校接线3.标识 | ||
| 030904010 | 楼层火灾显示器 | ||||
| 030904011 | 远程控制器 | 1.规格2.控制回路 | |||
| 030904012 | 火灾报警系统控制主机 | 1.规格、线制 2.控制回路3.安装方式 4.控制点数 | 1.本体安装 2.校接线 | ||
| 030904013 | 联动控制主机 |
续表J.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030904014 | 消防广播及 对讲电话主机 | 1.规格、线制 2.控制回路3.安装方式 4.控制点数 | 台 | 按设计图示数量计算 | 1.本体安装 2.校接线 |
| 030904015 | 火灾报警控制微机 | 1.规格2.安装方式 | 本体安装 | ||
| 030904016 | 备用电源及电池主机 | 1.名称 2.容量3.安装方式 | 套 | ||
| 030904017 | 报警联动一体机 | 1.名称2.规格、线制 3.控制点数4.安装方式 | 台 | 1.本体安装 2.校接线 | |
| 030904018 | 机柜 | 1.规格2.安装方式 | 1.本体安装 2.本体接地 |
J.5.1 空气采样探测报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.5.1 的规定执行。
表J.5.1 空气采样探测报警系统(编码：030905)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030905001 | 吸气式烟雾探测器 | 1.名称 2.规格 3.线制 4.类型 | 个 | 按设计图示数量计算 | 1.本体安装 2.校接线 |
| 030905002 | 空气采样管 | 1.名称 2.规格3.安装方式 | m | 按设计图示长度计算 | 1.采样管制作 2.采样管敷设 |
J.6.1 防火门监控报警系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.6.1 的规定执行。
表J.6.1 防火门监控报警系统(编码：030906)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030906001 | 防火门监控主机 | 1.名称 2.规格 3.线制4.安装方式 5.控制点数 | 台 | 按设计图示数量计算 | 1.本体安装 2.校接线 |
| 030906002 | 防火门监控器 | 个 | |||
| 030906003 | 监控模块 | 1.名称 2.规格 3.类型 | 1.本体安装 2.校接线3.编码 |
J.7.1 电气火灾监控系统工程量清单项自设置、项目特征描述的丙容、计量单位及工程量计算规则应按表J.7.1 的规定执行。
表J.7.1 电气火灾监控系统(编码：030907)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030907001 | 监控主机 | 1.名称 2.规格 3.线制4.安装方式 5.控制点数 | 台 | 按设计图示数量计算 | 1.本体安装 2.校接线 |
| 030907002 | 剩余电流式监控探测器 | 1.名称 2.规格 3.类型 | 个 | 1.本体安装 2.校接线3.编码 | |
| 030907003 | 测温式监控探测器 | ||||
| 030907004 | 温度传感器 | ||||
| 030907005 | 隔离器 |
J.8.1 消防电源系统工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.8.1 的规定执行。
表J.8.1 消防电源监控系统(编码：030908)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030908001 | 状态监控主机 | 1.名称 2.规格 3.线制4.安装方式 5.控制点数 | 台 | 按设计图示数量计算 | 1.本体安装 2.校接线 |
| 030908002 | 电流传感器 | 1.名称 2.规格 3.类型 | 个 | 1.本体安装 2.校接线3.编码 | |
| 030908003 | 电压传感器 |
J.9.1 消防系统调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.9.1 的规定执行。
表J.9.1 消防系统调试(编码：030909)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030909001 | 水灭火控制装置调试 | 系统形式 | 点 | 按控制装置的点数计算 | 调试 |
| 030909002 | 气体灭火系统装置调试 | 1.试验容器规格 2.气体试喷 | 按调试、检验和验收所消耗的试验容器总数计算 | 1.模拟喷气试验2.备用灭火器贮存容器切换操作试验 3.气体试喷 | |
| 030909003 | 自动报警系统调试 | 1.点数 2.线制 | 系统 | 按设计图示系统计算 | 调试 |
| 030909004 | 消防广播系统调试 | ||||
| 030909005 | 消防电话系统调试 | ||||
| 030909006 | 防火控制装置调试 | 1.名称 2.类型 | 个 | 按设计图示数量计算 | |
| 030909007 | 空气采样探测报警系统调试 | 1.点数 2.线制 | 系统 | 按设计图示系统计算 | |
| 030909008 | 防火门监控系统调试 | ||||
| 030909009 | 电气火灾监控系统调试 | ||||
| 030909010 | 消防电源监控系统调试 |
J.10.1 其他消防器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.10.1 的规定执行。
表J.10.1 其他消防器具(编码：030910)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 030910001 | 灭火器 | 1.形式2.规格、型号 | 具 | 按设计图示数量计算 | 本体放置 |
| 030910002 | 灭火器箱 | 1.安装方式2.型号、规格 | 个 | 本体安装 | |
| 030910003 | 超细干粉灭火装置 | 1.安装形式2.规格、型号 | 套 | ||
| 030910004 | 自给正压式空气呼吸器 | 1.型号 2.规格3.性能参数 |
J.11.1 管道界限的划分：
1 喷淋系统水灭火管道：室内外界限应以建筑物外墙皮1.5m 为界，入口处设阀门者应以阀门为界；设在高层建筑物内消防泵间管道应以泵间外墙皮为界；
2 消火栓管道：给水管道室内外界限划分应以外墙皮1 . 5m 为界，入口处设阀门者应以阀门为界。
J.11.2 消防管道如需进行探伤，应按本标准附录H工业管道工程的相应项目编码列项。
J.11.3 消防管道上的阀门应按本标准附录K 给排水、采暖、燃气工程的相应项目编码列项。
J.11.4 消防工程的措施项目应按本标准附录P 措施项目的相应项目编码列项。
J.11.5 表 J.1.1 水灭火系统(编码：030901)中的有关问题说明：
1 水喷淋钢管、消火栓钢管的工程量计算中，不扣除阀门、管件及各种组件所占长度。
2 水喷淋(雾)喷头的安装部位按有吊顶、无吊顶进行描述。
3 报警装置适用于湿式报警装置、干湿两用报警装置、电动雨淋报警装置、预作用报警装置等报警装置安装。报警装置安装包括装配管(除水力警铃进水管)的安装，水力警铃进水管并入消防管道工程量。其中：
1) 湿式报警装置包括湿式阀、蝶阀、装配管、供水压力表、装置压力表、试验阀、泄放试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等。
2) 干湿两用报警装置包括两用阀、蝶阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄 放试验阀(湿式、干式)、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、 延时器、水力警铃、压力开关等。
3) 电动雨淋报警装置包括雨淋阀、蝶阀、装配管、压力表、泄放试验阀、流量表、截止阀、注水阀、止回阀、电磁阀、排水阀、手动应急球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃等。
4) 预作用报警装置包括报警阀、控制蝶阀、压力表、流量表、截止阀、排放阀、注水阀、止回阀、泄放
阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关、试压电磁阀、空压机、应急手动试压器、漏斗、过滤器、水力警铃等。
4 温感式水幕装置包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部内容。
5 末端试水装置包括压力表、控制阀等附件其所需的连接管及排水管应计算消防管道的工程量内。
6 室内消火栓包括消火栓箱、消火栓、水枪、水龙头、水龙带接扣、自救卷盘、挂架。
J.11.6 本标准表J.2.1 气体灭火系统(编码：030902)中的有关问题说明：
1 无缝钢管、不锈钢管、气体驱动装置的管道工程量计算中，不扣除阀门、管件及各种组件所占长度。
2 气体灭火介质，包括七氟丙烷灭火系统、IG541 灭火系统、二氧化碳灭火系统等。
3 气体驱动装置管道的工作内容应包括卡、套连接件。
4 贮存装置包括灭火剂存储器、驱动气瓶、支框架、集流阀、容器阀、单向阀、高压软管和安全阀以及阀驱动装置、减压装置、压力指示仪等。
5 无管网气体灭火系统由柜式预制灭火装置、火灾探测器、火灾自动报警灭火控制器等组成，具有自动控制和手动控制两种启动方式。无管网气体灭火装置安装，包括气瓶柜装置(内设气瓶、电磁阀、喷头)等。
6 贮存装置内如需充装气体，应在项目特征内明确描述气体灭火剂品种、规格。
J.11.7 本标准表J.3.1 泡沫灭火系统(编码：030903)中的有关问题说明：
1 泡沫发生器、泡沫比例混合器的工作内容应包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的工料；
2 泡沫液贮罐内如需充装泡沫液，应在项目特征内明确描述泡沫灭火剂品种、规格；
3 泡沫灭火系统的管道、管件、阀门、法兰等应按本标准附录H 的相应项目编码列项。
J.11.8 本标准表J.4.1 火灾自动报警系统(编码：030904)中的有关问题说明：
1 消防报警系统的配管、配线、接线盒应按本标准附录D 电气设备安装工程的相应项目编码列项 ；
2 消防广播及对讲电话主机包括功放、录音机、分配器、控制柜等设备；
3 点型探测器包括火焰、烟感、温感、红外光束、可燃气体探测器等；
4 消防警铃按本标准声光报警器编码列项；
5 机柜为空柜，机柜内的设备器件应按本标准相应项目编码列项。
J.11.9 本标准表J.9.1 消防系统调试(编码：030909)中的有关问题说明：
1 自动报警系统，包括各种探测器、报警器、报警按钮、报警控制器等组成的报警系统；按相应点数以系统计算，其点数按设备器件数量计算；
2 水灭火控制装置，自动喷洒系统按水流指示器数量以点(支路)计算；消火栓系统按消火栓启泵按钮数量以点计算；消防水炮系统按水炮数量以点计算；
3 防火控制装置，包括防火卷帘门、正压送风阀、排烟阀、防火控制阀、消防电梯等防火控制装置； 防火卷帘门、正压送风阀、排烟阀、防火控制阀等调试以个计算，消防电梯以部计算；
4 气体灭火系统调试，是由七氟丙烷、IG541、二氧化碳等组成的灭火系统；按气体灭火系统装置的瓶头阀以点计算；
5 空气采样探测报警系统，包括吸气式烟雾探测器组成的报警系统；按相应点数以系统计算；
6 防火门监控报警系统，包括防火门监控器、监控模块等组成的报警系统；按相应点数以系统计算 ；
7 电气火灾监控系统，包括各类监控探测器、温度传感器、隔离器等组成的报警系统；按相应点数以系统计算；
8 消防电源监控系统，包括电流传感器、电压传感器等组成的报警系统；按相应点数以系统计算；
9 消防广播系统，包括扬声器、模块等组成的报警系统；按相应点数以系统计算。
K.1.1 给排水、采暖、燃气管道工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.1.1 的规定执行。
表K.1.1 给排水、采暖、燃气管道(编码：031001)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031001001 | 铸铁管 | 1.材质2.规格3.连接形式 4.接口材料5.管道消毒、冲洗6.警示带形式 7.安装部位8.介质 | m | 按设计图示管道中心线以长度计算 | 1.管道安装2.管件安装3.压力试验4.吹扫、冲洗 5.警示带铺设 |
| 031001002 | 镀锌钢管 | 1.材质2.规格3.压力等级 4.连接形式 5.管卡材质6.管道消毒、冲洗7.警示带形式 8.安装部位9.介质 | 1.管道安装2.管件制作、安装 3.管卡制作安装4.压力试验5.吹扫、冲洗 6.警示带铺设 | ||
| 031001003 | 无缝钢管 | ||||
| 031001004 | 焊接钢管 | ||||
| 031001005 | 铜管 | ||||
| 031001006 | 不锈钢管 | ||||
| 031001007 | 复合管 | 1.材质 2.规格3.连接形式 4.管卡材质5.管道消毒、冲洗6.警示带形式 7.安装部位8.介质 | 1.管道安装 2.管件安装3.管卡制作安装4.压力试验5.吹扫、冲洗 6.警示带铺设 | ||
| 031001008 | 塑料管 | ||||
| 031001009 | 成品地沟 | 1.材质2.规格3.连接形式 4.安装部位 | 按设计图示中心线以长度计算 | 安装 |
续表K.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031001010 | 室外管道碰头 | 1.材质 2.规格3.连接形式 4.碰头形式 5.介质 | 处 | 按设计图示以处计算 | 1.碰头2.接口处防腐3.接口处绝热及保护层 |
| 031001011 | 阻火圈 | 1.材质 2.规格 | 个 | 按设计图示以个计算 | 安装 |
| 031001012 | 止水节 |
K.2.1 管道附件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.2.1 的规定执行。
表 K.2.1 管道附件(编码：031002)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031002001 | 金属阀门 | T.类型 2.材质3.规格、压力等级 4.连接形式 | 个 | 按设计图示数量计算 | 1.阀门连接 2.试压检查 3.配合调试 |
| 031002002 | 带短管甲乙阀门 | 1.材质2.规格、压力等级 3.连接形式4.接口方式及材质 | |||
| 031002003 | 塑料阀门 | 1.规格2.连接形式 | 安装 | ||
| 031002004 | 减压器 | 1.材质2.规格、压力等级 3.连接形式4.附件配置 | 组 | 组装 | |
| 031002005 | 疏水器 | ||||
| 031002006 | 除污器 (过滤器) | 安装 | |||
| 031002007 | 补偿器 | 1.类型 2.材质3.规格、压力等级 4.连接形式 | 个 | ||
| 031002008 | 软接头(软管) | 1.材质 2.规格3.连接形式 | 根 | ||
| 031002009 | 法兰 | 1.材质2.规格、压力等级 3.连接形式 | 副 |
续表K.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031003010 | 倒流防止器 | 1.材质 2.型号 3.规格4.连接形式 5.附件配置 | 套 | 按设计图示数量 计算 | 安装 |
| 031002011 | 水表 | 1.类型 2.型号 3.规格4.连接形式 5.附件配置 | 组 | 组装 | |
| 031002012 | 热量表 | 安装 | |||
| 031002013 | 塑料排水管消声器 | 1.规格2.连接形式 | 个 | ||
| 031002014 | 浮标液面计 | 组 | |||
| 031002015 | 浮漂水位标尺 | 1.规格 2.用途 | 套 | ||
| 031002016 | 水锤消除器 | 1.规格2.连接形式 | 个 | ||
| 0301002017 | 成品表箱 | 1.材质 2.规格 |
K.3.1 卫生器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.3.1 的
规定执行。
表 K.3.1 卫生器具(编码：031003)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031003001 | 浴缸 | 1.类型 2.材质 3.规格4.安装方式 | 组 | 按设计图示数量计算 | 1.器具安装 2.附件安装 3.打硅胶 |
| 031003002 | 净身盆 | ||||
| 031003003 | 洗脸盆 | ||||
| 031003004 | 洗涤盆 | ||||
| 031003005 | 化验盆 | ||||
| 031003006 | 大便器 | ||||
| 031003007 | 小便器 | ||||
| 031003008 | 其他成品卫生器具 | ||||
| 031003009 | 烘手器 | 1.材质 2.型号 3.规格 | 个 | 安装 |
续表K.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031003010 | 淋浴器 | 1.材质 2.规格3.组装形式 | 套 | 按设计图示数量计算 | 1.器具安装 2.附件安装 3.打硅胶 |
| 031003011 | 淋浴间 | ||||
| 031003012 | 桑拿浴房 | ||||
| 031003013 | 大、小便槽自动冲洗水箱 | 1.类型2.材质3.容积(L) 4.水箱 | 1.制作 2.安装3.支架制作、安装 4.除锈、刷油 | ||
| 031003014 | 给、排水附件 | 1.类型 2.材质 3.型号 4.规格 | 个 | 安装 | |
| 031003015 | 小便槽冲洗管 | 1.材质 2.规格 | m | 1.制作 2.安装 | |
| 031003016 | 蒸汽-水加热器 | 1.类型 2.型号 3.规格4.安装方式 | 套 | ||
| 031003017 | 冷热水混合器 | ||||
| 031003018 | 饮水器 | 安装 | |||
| 031003019 | 隔油器 |
K.4.1 供暖器具工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.4.1 的
规定执行。
表 K.4.1 供暖器具(编码：031004)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031004001 | 铸铁散热器 | 1.类型 2.型号 3.规格4.器具防腐 5.安装方式 | 组 | 按设计图示数量计算 | 1.组对、安装 2.水压试验3.托架制作、安装 4.除锈、刷油5.拉条制作、安装 |
续表K.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031004002 | 钢制散热器 | 1.类型 2.型号 3规格 | 组 | 按设计图示数量计算 | 1.安装2.水压试验 3.托架安装 |
| 031004003 | 其他成品散热器 | 1.类型 2.材质 3.型号 4.规格 | |||
| 031004004 | 光排管散热器 | 1.制作、安装 2.水压试验3.联管制作、安装 | |||
| 031004005 | 暖风机 | 1.型号 2.规格 3.质量 | 台 | 按设计图示数量计算 | 安装 |
| 031004006 | 地板辐射采暖 | 1.管道材质 2.管道规格 3.管道间距4.反射铝膜要求5.保温层材质、厚度 6.钢丝网设计要求 | m | 按设计图示实铺面积计算 | 1.保温层及钢丝网铺设2.管道排布、绑扎、 固定3.与分集水器连接 4.水压试验、冲洗 |
| 031004007 | 热媒集配装置 | 1.类型 2.材质 3.规格 | 组 | 按设计图示数量计算 | 1.制作 2.安装3.附件安装 |
| 031004008 | 集气罐 | 个 | 1.制作 2.安装 | ||
| 031004009 | 采暖入口装置 | 1.材质 2.型号 3.规格4.连接方式 5.安装部位 | 组 | 1.附件安装2.循环管安装3.压力试验、冲洗 |
K.5.1 采暖、给排水设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.5.1 的规定执行。
表K.5.1 采暖、给排水设备(编码：031005)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031005001 | 变频给水设备 | 1.型号 2.质量3 . 水泵主要技术参数4.减震装置形式 | 套 | 按设计图示数量计算 | 1.设备安装 2.附件安装3.减震装置制作、安装 |
| 031005002 | 稳压给水设备 | ||||
| 031005003 | 无负压给水设备 | ||||
| 031005004 | 气压罐 | 1.型号 2.规格 | 台 | 安装 | |
| 031005005 | 太阳能集热装置 | 1.类型 2.型号 3.规格 | 套 | 1.安装2.附件安装 | |
| 031005006 | 地源(水源、气源)热泵机组 | 1.型号2.设备质量3.减震装置形式 | 组 | 1.安装2.减震装置制作、安装 | |
| 031005007 | 除砂器 | 1.型号2.水处理量(m³/h) | 台 | 1.设备及附件安装 2.接管 | |
| 031005008 | 水处理器 | 1.类型 2.型号 3.规格 | |||
| 031005009 | 超声波 灭藻设备 | ||||
| 031005010 | 水箱自洁器 | 1.类型 2.型号 3.规格 | |||
| 031005011 | 水质净化器 | ||||
| 031005012 | 紫外线杀菌设备 | 1.型号 2.规格 | |||
| 031005013 | 热水器 、 开水炉 | 1.型号2.连接形式 3.容积4.安装方式 5.能源种类 | 1.安装2.附件安装 | ||
| 031005014 | 消毒器 、 消毒锅 | 1.类型 2.型号 3.规格 | 安装 |
续表K.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031005015 | 直饮水设备 | 1.型号 2.规格 | 套 | 按设计图示数量计算 | 安装 |
| 031005016 | 水箱 | 1.类型 2.材质 3.容量 4.规格 | 台 | 1.制作 2.安装 | |
| 031005017 | 地源热泵集(分)水器 | 1.类型 2.型号 3.规格 | 台 | 安装 | |
| 031005018 | 地源热泵 系统地埋管 | 1.材质 2.规格3.连接形式4.接口材料5.警示带形式 6.介质 | m | 按设计图示管道中心线以长度计算 | 1.管道安装2.管件安装3.压力试验4.吹扫、冲洗 5.警示带铺设 |
K.6 燃气器具及其他
K.6.1 燃气器具及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.6.1 的规定执行。
表K.6.1 燃气器具及其他(编码：031006)
| 项目编码 | 项自名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031006001 | 燃气开水炉 | 1.型号 2.容量 | 台 | 按设计图示数量计算 | 1.安装2.附件安装 |
| 031006002 | 燃气采暖炉 | ||||
| 031006003 | 燃气沸水器、 消毒器 | 1.类型 2.型号 3.容量 | |||
| 031006004 | 燃气热水器 | ||||
| 031006005 | 燃气表 | 1.类型 2.型号 3.规格4.连接方式 | 1.安装2.托架制作、安装 |
续表K.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031006006 | 燃气灶具 | 1.类型 2.型号 3.规格 4.用途 | 台 | 按设计图示数量计算 | 1.安装2.附件安装 |
| 031006007 | 气嘴 | 1.材质 2.型号 3.规格4.单嘴、双嘴 5.连接形式 | 个 | 安装 | |
| 031006008 | 调压器 | 1.类型 2.型号 3.规格 | 台 | ||
| 031006009 | 燃气凝 水器、缸 | 1.材质 2.规格3.连接形式 | 个 | ||
| 031006010 | 燃气管道调长器 | 1.规格2.压力等级 3.连接形式 | |||
| 031006011 | 调压箱 、 调压装置 | 1.类型 2.型号 3.规格4.安装方式 | 台 | ||
| 031006012 | 引入口保护罩 | 保护罩形式、材质 | 个 | 保温罩安装 |
K.7.1 医疗气体设备及附件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.7.1 的规定执行。
表K.7.1 医疗气体设备及附件(编码：031007)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031007001 | 制氧机 | 1.型号 2.规格 | 台 | 按设计图示数量计算 | 安装 |
| 031007002 | 液氧罐 | ||||
| 031007003 | 二级稳压箱 |
续表K.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031007004 | 气体汇流排 | 1.类型 2.型号 3.规格 | 组 | 按设计图示数量计算 | 安装 |
| 031007005 | 集污罐 | 1.型号 2.规格 | 台 | ||
| 031007006 | 刷手池 | 1.材质 2.规格 | 组 | 1.器具安装 2.附件安装 | |
| 031007007 | 医用真空罐 | 1.型号 2.规格 | 台 | 1.本体安装 2.附件安装 | |
| 031007008 | 汽水分离器 | 安装 | |||
| 031007009 | 干燥机 | 规格 | |||
| 031007010 | 储气罐 | ||||
| 031007011 | 空气过滤器 | ||||
| 031007012 | 集水器 | ||||
| 031007013 | 医用设备带 | 1.材质 2.规格 | m | 按设计图示尺寸以长度计算 | |
| 031007014 | 气体终端 | 气体种类 | 个 | 按设计图示数量计算 |
K.8.1 采暖、空调水工程系统调试工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.8.1 的规定执行。
表K.8.1 采暖、空调水工程系统调试(编码：031008)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工作内容 |
| 031008001 | 采暖工程系统调试 | 系统名称 | 系统 | 系统调试 |
| 031008002 | 空调水工程系统调试 | 系统名称 |
K.9.1 管道界限的划分应符合下列规定：
1 给水管道室内外界限划分：以建筑物外墙皮1.5m 为界，入口处设阀门者以阀门为界；
2 排水管道室内外界限划分：以出户第一个排水检查井为界；
3 采暖管道室内外界限划分：以建筑物外墙皮1.5m 为界，入口处设阀门者以阀门为界，室外设有采暖入口装置者以入口装置循环管三通为界；
4 燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外第一个三通为界。
K.9.2 管道热处理、无损探伤应按本标准附录H 工业管道工程的相应项目编码列项。
K.9.3 医疗气体管道及附件应按本标准附录H 工业管道工程的相应项目编码列项。
K.9.4 管道、设备的保温及本标准未规定需包括除锈、刷油外的其他管道的除锈、刷油，应按本标准附录 M 刷油、防腐蚀、绝热工程的相应项目编码列项。
K.9.5 所有管道、设备的工作内容，均不包括完成安装后的脱脂、阀门研磨、介质充装及置换。
K.9.6 表 K.1.1 给排水、采暖、燃气管道(编码：031001)中的有关问题说明：
1 铸铁管的规格包括承插铸铁管、球墨铸铁管、柔性抗震铸铁管等。
2 复合管的规格包括塑铝稳态管、钢塑复合管、铝塑复合管、钢骨架复合管等复合型管道。
3 塑料管的规格包括UPVC.CPVC、PVC、PP-C、PP-R、PE、PB、ABS 管等塑料管材。
4 所有管道的安装部位，均指室内、室外管道。
5 所有管道的介质，均按给水、排水、中水、雨水、热媒体、燃气、空调水等进行描述。
6 排水管道的工作内容应包括立管检查口、透气帽。
7 室外管道碰头适用于新建或扩建工程的热源、水源、气源管道与原(旧)有管道的碰头，碰头形式指带介质碰头、不带介质碰头，带介质碰头的工作内容并应包括开关闸、临时放水管线铺设。热源管道碰头每处包括供、回水两个接口。
8 管道的工程量计算，不扣除阀门、减压器、疏水器、水表、伸缩器等管件、各种井类、方形补偿器所占长度。
9 所有管道项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验、通球试验、真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗。
10 直埋式预制保温管应按本标准附录H 工业管道工程的相应项目编码列项。
11 管道保护管应按本标准相应材质项目编码列项。
K.9.7 表 K.2.1 管道附件(编码：031002)中的有关问题说明：
1 阀门类型包括螺纹阀门、螺纹法兰阀门、焊接法兰阀门、沟槽阀门，如仅为一侧连接法兰，则在项目特征中描述。阀门的工作内容均不包括法兰、法兰式附件。
2 塑料阀门的连接形式是指热熔连接、粘接、热风焊接等。
3 减压器的规格按高压侧管道的规格描述。
4 减压器、疏水器、倒流防止器等附件的项目特征及工作内容，根据设计图纸的配置要求进行描述。
5 补偿器的类型包括方形补偿器、焊接式成品补偿器、法兰式成品补偿器。
6 水表类型是指：普通、IC 卡、螺纹组成、法兰组成无旁通、法兰组成带旁通。
K.9.8 表 K.3.1 卫生器具(编码：031003)中的有关问题说明：
1 所有卫生器具的工作内容，均应包括水嘴、金属软管、阀门、冲洗管、喷头等给水附件，及存水弯、 排水栓、下水口等排水配件，以及器具所配备的连接管。
2 给、排水附件是指独立安装的水嘴、地漏、地面扫除口等，非独立安装的此等附件应已包括于相关卫生器具或设备的工作内容中。
3 洗脸盆的类型包括洗脸盆、洗发盆、洗手盆。
4 洗脸盆安装方式是指：落地式、壁挂式、立柱式、台上式、台下式、埋入式等。
5 功能性浴缸所需的电机接线和调试，应按本标准附录D 电气设备安装工程的相应项目编码列项 。
6 组装形式是指：冷水式、冷热水式、手动式、脚踏式等。
7 隔油器安装方式是指：地上式、悬挂式等。
K.9.9 表 K.4.1 供暖器具(编码：031004)中的有关问题说明：
1 钢制散热器的类型，包括钢制闭式散热器、板式散热器、壁板式散热器、扁管式散热器、柱式散热器；散热器规格是指：高度、长度、片数、公称直径；
2 地板辐射采暖的工作内容，应包括与分集水器连接及配合地面浇注；
3 地板辐射采暖项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验、真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗；
4 热媒集配装置类型是指：带箱、不带箱。
K.9.10 表 K.5.1 采暖、给排水设备(编码：031005)中的有关问题说明：
1 变频给水设备、稳压给水设备、无负压给水设备，包括气压罐/稳压罐/无负压罐等压力容器、水泵的主泵及备用泵、给水装置中配备的阀门仪表/软接头等附件、设备与附件之间的管路连接和泵组底座。项目特征中说明水泵数量，但不包括基础砌(浇)筑、控制柜安装及电气接线、调试。控制柜安装及电气接线、调试按本标准附录D 电气设备安装工程的相应项目编码列项；
2 太阳能集热装置类型是指：平板式、全玻璃真空管式；
3 分体式空气能热水器按热水器项目编码列项；
4 地源(水源、气源)热泵机组所需的接管和接管上的阀门、软接头，按本标准附录K.2 管道附件的相关项目分别编码列项；
5 地源热泵系统地埋管项目的工作内容均应包括压力试验及吹扫与清洗，其中，压力试验包括设计要求的水压试验、气压试验、泄漏性试验、闭水试验J 真空试验等试验，吹扫与清洗包括设计要求的水冲洗、空气吹扫等吹扫与清洗。
6 采暖系统所用的过滤器，按本标准附录K.2 管道附件的相应项目编码列项。
K.9.11 表 K.6.1 燃气器具及其他(编码：031006)中的有关问题说明：
1 燃气沸水器、消毒器的类型，包括容积式沸水器、自动沸水器、燃气消毒器等。
2 燃气灶具的类型包括人工煤气灶具、液化石油气灶具、天然气燃气灶具等，并描述所采用的气源；用途按民用、公用进行描述。
3 调压箱、调压装置的安装方式是指：壁挂式、落地式。
4 燃气表的类型包括：燃气表、燃气流量计、流量计控制器。
5 可燃气体检测报警器与电磁阀按本标准附录K.2 管道附件的相应项目编码列项。
K.9.12 表 K.7.1 医疗气体设备及附件(编码：031007)中的有关问题说明：
1 气体汇流排的规格，包括氧气、二氧化碳、氮气、笑气、氩气、压缩空气等医用气体的汇流排；
2 气体汇流排的类型是指：普通、自动切换；
3 空气过滤器包括医用气体预过滤器、精过滤器、超精过滤器等。
K.9.12 表 K.8.1 采暖、空调水工程系统调试(编码：031008)中，采暖工程系统调试是指由采暖管道、阀门及供暖器具组成采暖工程的全系统；空调水工程系统调试是指由空调水管道、阀门及冷水机组组成空调水工程的全系统。
L.1.1 有线通信设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.1.1 的规定执行。
表 L.1.1 有线通信设备(编码：031101)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031101001 | 机架(柜)、 机箱 | 1.名称 2.型号 3.规格4.安装方式 | 按设计图示数量计算 | 1.本体安装2.抗震机座安装 | |
| 031101002 | 总配线架 | 1.类型 2.型号 3.规格 4.容量 | 架 | 1.本体安装2.端子板安装3.告警信号装置安装 | |
| 031101003 | 保安排、试线排 | 1.名称 2.型号 3.规格 | 块 | 安装 | |
| 031101004 | 数字分配架、 光分配架 | 1.名称 2.类型 3.型号 4.规格 5.容量 | 架 | 1.本体安装2.端子板安装 | |
| 031101005 | 保安配线箱 | 1.类型 2.型号 3.规格 4.容量 | 个 | 安装 | |
| 031101006 | 列架、机台、 事故照明 | 1.名称 2.类别 3.型号 4.规格 | 处 | 1.本体安装2.开关、插座安装 3.试通 | |
| 031101007 | 机房信号灯盘 | 盘 | 1.安装 2.试通 |
续表L.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031101008 | 交换设备 | 1.名称 2.类型 3.型号 4.规格 | 架(台) | 按设计图示数量计算 | 1.机架、机盘、电路板安装2.互连 |
| 031101009 | 用户集线器 (SLC)设备 | 1.类型2.型号 3.规格 4.容量 | 架 | 1.安装 2.调测 | |
| 031101010 | 告警设备 | 1.名称 2.类型 3.型号 4.规格 | 台 | 1.安装 2.互连 3.调测 | |
| 031101011 | 交换设备电路板 | 1.类型 2.型号 3.规格 | 块 | 1.安装 2.互连 | |
| 031101012 | 测量台、 业务台 | 台 | 安装 | ||
| 031101013 | 交换设备硬件调测 | 1.测试类别 2.测试内容 | 端口 | 调测 | |
| 031101014 | 交换设备软件调测 | ||||
| 031101015 | 操作维护中心设备 | 1.型号 2.规格 | 架 | 1.机盘、操作终端安装 2.调测 | |
| 031101016 | 智能网设备 | 1.名称 2.型号 3.容量 | 套 | 1.安装 2.调测 |
续表L.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031101017 | 信令网设备 | 1.类型 2.型号 3.规格 | 架 | 按设计图示数量计算 | 1.安装 2.调测 |
| 031101018 | 传输设备 | 1.名称 2.型号 3.规格4.机架(柜)规格 | 套(端口) | 1.机架(柜)安装2.本体安装 3.加电检查 4.测试 | |
| 031101019 | 单波道光放大器 | 1.名称 2.类型 3.型号 | 个 | 1.安装 2.测试 | |
| 031101020 | 光电转换模块 | I.型号 2.规格 | 端口 | ||
| 031101021 | DXC设备连通测试 | 1.运行类别 2.测试内容 | 连通测试 | ||
| 031101022 | P C M 设备 | 1.名称 2.型号 3.规格 | 端 | 1.安装 2.测试 | |
| 031101023 | 波分复用设备 | 1.名称 2.类型 3.型号 4.规格 | |||
| 031101024 | 光分插复用器(OADM) | 系统 |
续表L.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031101025 | 光波长转换器(OTU) | 1.名称 2.类型 3.型号 4.规格 | 个 | 按设计图示数量计算 | 1,安装 2.测试 |
| 031101026 | 光线路放大器(OLA) | 1.类型 2.型号 3.规格 | 系统 | ||
| 031101027 | 再生中继架 | 1.名称2.型号3.规格4.机架规格 | 架 | 1.安装 2.调测 | |
| 031101028 | 远供电源架 | ||||
| 031101029 | 网络管理系统 | 1.名称 2.类型3.配合调测要求 | 套 | 按设计图示系统配置计算 | 1.安装2.配合调测 |
| 031101030 | 数字公务系统运行试验 | 1.运行类别 2.测试内容 | 方向 ·系统 | 按设计图示系统配置计算 | 运行试验 |
| 031101031 | 线路段光端对测 | 按线路段本站一侧计算 | 光端对测 | ||
| 031101032 | 系统通道调测 | 1.测试类别 2.测试内容 | 端口 | 按设计图示系统配置计算 | 系统通道调测 |
| 031101033 | 保护倒换测试 | 环 ·系统 | 保护倒换测试 |
续表L.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则按设计图示数量计算 | 工作内容 |
| 031101034 | 光电调测 中间站配合 | 1.测试类别 2.测试内容 | 站 | 中间站配合 | |
| 031101035 | 光纤复测 | 1.名称 2.规格3.测试类别 4.测试内容 | 中继段/ 光放段 | 光纤特性复测 | |
| 031101036 | 同步网设备 | 1.名称 2.种类 3.型号 4.规格 | 架 | 1.安装 2.调测 | |
| 031101037 | 光线路终端 (OLT)设备 | 套 | 1.安装 2.测试 | ||
| 031101038 | 光网络单元(ONU) | 台(子架)台 | |||
| 031101039 | 光网络终端(ONT) | ||||
| 031101040 | OLT上联通道测试 | 1.测试类别 2.测试内容 | 系统 | 按设计图示系统配置计算 | 测试光功率、光损耗 |
| 031101041 | 系统功能验证及性能测试 | 十线(台) | 按设计图示数量计算 | 功能验证及性能测试 |
L.2.1 无线通信设备工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.2.1 的规定执行。
表L.2.1 无线通信设备(编码：031102)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031102001 | 全向天线、 定向天线 | 1.型号 2.规格3.支撑物类型 4.部位 | 副 | 按设计图示数量计算 | 本体安装 |
| 031102002 | 室内天线 | 1.型号 2.规格 3.位置 | |||
| 031102003 | 卫星全球定位系统 (GPS)天线 | 1.型号 2.规格 | 1.安装 2.调测 | ||
| 031102004 | 移动通信馈线 | 1.名称 2.型号 3.规格 4.位置 | 条 | 1.布放射频同轴电缆 2.接地 | |
| 031102005 | 移动通信馈线 | m | 按设计图示尺寸以中心线长度计算 | 安装集束电缆(馈线) | |
| 031102006 | 天、馈线附属设备 | 1.名称 2.种类 3.型号 4.规格 5.位置 | 个(架) | 按设计图示数量计算 | 1.安装 2.调测 |
| 031102007 | 馈线密封窗 | 规格 | 个 | 安装 | |
| 031102008 | 宏基站天、 馈线系统调测 | 1.测试类别 2.测试内容 | 条 | 系统调测 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031102009 | 室内分布式天、馈线系统调测 | 1.测试类别 2.测试内容 | 条 | 按设计图示数量计算 | 系统调测 |
| 031102010 | 泄漏式电缆调测 | 调测 | |||
| 031102011 | 基站设备 | 1.名称2.型号3.规格4.安装方式 5.部位6.高度 | 架(台、套) | 1.安装2.加电检查 | |
| 031102012 | 直放站设备 | 1.名称 2.型号 3.规格 4.位置 | 站 | 1.安装2.加电检查 3.调测 | |
| 031102013 | 设备板件 | 1.名称 2.型号 3.规格 | 块 | 1.安装2.加电检查 | |
| 031102014 | 2G基站系统调测 | 1.测试类别 2.测试内容 | 站 | 按网络系统配置计算 | 系统调测 |
| 031102015 | 3G基站系统调测 | ||||
| 031102016 | LTE/4G基站系统调测 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031102017 | 5G基站 系统调测 | 1.测试类别 2.测试内容 | 站 | 按网络系统配置计算 | 系统调测 |
| 031102018 | 操作维护中心设备(OMCR) | 1.型号 2.规格 | 架 | 按设计图示数量计算 | 1.安装 2.调测 |
| 031102019 | 基站控制器、 编码器 | 1.名称 2.型号 3.规格 | |||
| 031102020 | 分组控制单元 | 1.名称 2.类型 3.型号 | 单元 | ||
| 031102021 | 2G基站联网调测 | 1.测试类别 2.测试内容 | 站(扇区)扇区 | 按网络系统配置计算 | 联网调测 |
| 031102022 | 3G基站联网调测 | ||||
| 031102023 | LTE/4G基站联网调测 | ||||
| 031102024 | 5G基站 联网调测 | ||||
| 031102025 | 配合基站 割接、开通 | 1.站型、制式2.型号3.规格4.配合要求 | 站 | 配合基站割接、开通 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则按设计图示数量计算 | 工作内容 |
| 031102026 | 微波抛物面天线 | 1.型号 2.规格3.支撑物类型 4.部位 | 副 | 1.安装 2.调测 | |
| 031102027 | 微波馈线 | 1.名称 2.型号 3.规格 4.位置 | 条 | ||
| 031102028 | 分路系统 | 1.型号 2.规格 3.位置 | 套 | 安装 | |
| 031102029 | 数字微波设备 | 1.名称 2.型号 3.规格 | 系统(套) | 1.安装 2.测试 | |
| 031102030 | 监控设备 | 套(部) | |||
| 031102031 | 辅助设备 | 盘(部) | |||
| 031102032 | 微波系统中继段调测 | 1.测试部位 2.测试类别 3.测试内容 | 中继段 | 调测 | |
| 031102033 | 数字段通道调测 | 数字段 | |||
| 031102034 | 数字段内波道倒换 | 1.测试类别 2.测试内容 | 倒换段 | 测试 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则按设计图示数量计算 | 工作内容 |
| 031102035 | 监控调测 | 1.测试类别 2.测试内容 | 数字段 | 调测 | |
| 031102036 | 配合数字终端测试 | 测试 | |||
| 031102037 | 全电路主通道调测 | 1.测试部位 2.测试类别 3.测试内容 | 全电路 | 调测 | |
| 031102038 | 全电路辅助通道调测 | ||||
| 031102039 | 全电路集中 监控性能调测 | 1.测试类别 2.测试内容 | 系统(站) | ||
| 031102040 | 全电路稳定性能测试 | 站 | 测试 | ||
| 031102041 | 一点多址数字微波通信设备 | 1.名称 2.型号 3.规格 | 1.安装 2.调测 | ||
| 031102042 | 系统联测 | 1.测试类别 2.测试内容 | 联测 | ||
| 031102043 | 卫星地球站天、馈线系统 | 1.名称 2.型号 3.规格 4.位置 | 站 | 1.安装调试天线座架 2.安装调试天线主、副反射面3.安装天线驱动及附属设备4.安装馈线5.调测天、馈线系统 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则按设计图示数量计算 | 工作内容 |
| 031102044 | 低噪声放大设备 | 1.型号 2.规格3.倒换比例 | 系统 | 1.安装 2.测试 | |
| 031102045 | 高功放设备 | 1.型号 2.规格 3.功率4.倒换比例 | |||
| 031102046 | 变频器及基带设备 | 1.名称 2.型号 3.规格4.倒换比例 | 套(盘) | ||
| 031102047 | 监视、告警、控制(MAC)系统 | 1.名称 2.型号 3 . 规格 | 系统 | ||
| 031102048 | 视频传输设备 | 套 | 1.安装 2.调测 | ||
| 031102049 | 地球站设备站内环测 | 1.测试类别 2.测试内容 | 站 | 站内环测 | |
| 031102050 | 地球站设备系统调测 | 系统调测 | |||
| 031102051 | VS AT卫星地球站中心站中频及基带设备 | 1.名称 2.型号 3.规格 | 架(台) | 1.安装 2.测试 | |
| 031102052 | VS AT卫星地球站远端站中频及 基带设备 | 套 |
续表L.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031102053 | VS AT卫星 地球站中心站站内环测及 全网系统对测 | 1.测试类别 2.测试内容 | 站(系统) | 按设计图示数量计算 | 1.站内环测2.网内系统对测 |
L3.1 通信线路工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.3.1 的规定执行。
表 L.3.1 通信线路(编码：031103)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031103001 | 水泥管道 | 1.型号 2.规格 3.孔数4.填充水泥砂浆配合比5.混凝土强度标准 | m | 按设计图示尺寸以中心线长度计算 | 1.铺设2.填充水泥砂浆 3.混凝土包封4.试通 |
| 031103002 | 小口径塑料管道 | 1.型号 2.规格 3.地区 4.孔数5.试通方式6.充气试验说明 | 1.敷设小口径塑料管2.大管径内人工穿放小口径塑料管3.试通4.充气试验 | ||
| 031103003 | 通信光(电) 缆通道 | 1.类型 2.规格3.混凝土强度标准 | 1.制、支、拆模板 2.砌砖3.绑扎、置放钢筋4.浇筑混凝土5.抹通道内外壁 6.安装缆线支架 | ||
| 031103004 | 地下定向钻孔敷管 | 1.型号 2.规格 3.孔数 4.长度 | 处 | 按设计图示数量计算 | 1.钻孔 2.敷管 |
续表L.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031103005 | 电杆附属装置 | 1.名称 2.型号 3.规格 | 处(条) | 按设计图示数量计算 | 安装 |
| 031103006 | 人工敷设塑料子管 | 1.规格2.子管数 | m | 按设计图示尺寸以中心线长度计算 | 1.敷设 2.试通 |
| 031103007 | 架空吊线 | 1.材质 2.型号 3.规格 4.地区 | 架设 | ||
| 031103008 | 光缆 | 1.型号2.规格3.敷设部位 4.敷设方式 | 1.测量 2.敷设 | ||
| 031103009 | 电缆 | ||||
| 031103010 | 光缆接续 | 1.名称 2.类别 3.规格 | 头 | 按设计图示数量计算 | 1.接续 2.测试 |
| 031103011 | 光缆成端接头 | 芯 | 1.熔接 2.测试 3.固定 | ||
| 031103012 | 光缆中继段测试 | 1.名称 2.规格3.测试类别 4.测试内容 | 中继段 | 测试 | |
| 031103013 | 用户光缆测试 | 段 | |||
| 031103014 | 光纤链路测试 | 1.测试类别 2.测试内容 | 链路组 | 链路测试 |
续表L.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则按设计图示数量计算 | 工作内容 |
| 031103015 | 电缆芯线 接续、改接 | 1.名称 2.规格 3.方式 | 百对 | 1.接续 2.测试 | |
| 031103016 | 堵塞成端套管 | 1.类别 2.规格 | 个 | 安装 | |
| 031103017 | 充油膏套管接续 | ||||
| 031103018 | 封焊热可 缩套(包)管 | ||||
| 031103019 | 包式塑料电缆套管 | ||||
| 031103020 | 热可缩套管气闭头 | ||||
| 031103021 | 电缆全程测试 | 1.测试类别 2.测试内容 | 百对 | 测试 | |
| 031103022 | 进线室 承托铁架 | 1.型号 2.规格 | m | 安装 | |
| 031103023 | 托架 | 根 | |||
| 031103024 | 固定光缆盘 | 套 |
续表L.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031103025 | 交接箱 | 1.名称 2.种类 3.规格 4.容量 | 个 | 1.站台、砌筑基座安装2.箱体安装3 . 接线模块 ( 保安排、端子板、试验排、接头排)安装4.列架安装5.成端光、电缆安装 6.地线安装7.连接、改接跳线 | |
| 031103026 | 配线箱 | 套 | 按设计图示数量计算 | 安装 | |
| 031103027 | 光分路器 | 1.名称 2.型号 3.规格 | 台 | 1.安装 2.插接 3.测试 | |
| 031103028 | 终端盒 、 过线盒 | 1.名称 2.种类 3.规格 4.容量 | 个 | 安装 | |
| 031103029 | 充气设备 | 套 | 1.安装 2.测试3.试运转 | ||
| 031103030 | 电缆全程充气 | 1.名称 2.规格 | m | 按设计图示尺寸以中心线长度计算 | 充气试验 |
| 031103031 | 排流线 | 1.材质 2.规格 | 敷设 | ||
| 031103032 | 对地绝缘监测装置 | 1.型号 2.规格 | 点 | 按设计图示数量计算 | 安装 |
续表L.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031103033 | 对地绝缘 检查及处理 | 按设计要求 | m | 按设计图示尺寸 以中心线长度计算 | 检查、处理 |
L.4.1 建筑与建筑群的综合布线系统、局域网设备应按本标准附录E 建筑智能化工程的相应项目编码列项。
L.4.2 建筑群子系统内敷设架空、管道、直埋、墙壁光(电)缆工程，应按本标准附录L.3 通信线路的相应项目编码列项。
L.4.3 通信设备及线路工程中的铁塔、开关电源设备、蓄电池、太阳能电池、交直流配电屏、电源母线、 接地棒(板)、地漆布、橡胶垫、塑料管道、钢管管道、通信电杆、电杆加固及保护、撑杆、拉线、消弧线、避雷 针、接地装置应按本标准附录D 电气设备安装工程的相应项目编码列项。
L.4.4 通信设备及线路工程中的发电机、发电机组应按本标准附录A 机械设备工程的相应项目编码列项。
L.4.5 除锈、刷漆等工程应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
L.4.6 敷设光(电)缆工程量计算时，应考虑敷设的长度和设计中规定的各种预留长度。
1 光缆敷设安装的重叠、增长和预留长度可结合工程实际情况按表L.4.6-1 确定。 表 L.4.6-1 光缆增长和预留长度参考值
| 项目 | 敷设方式 | |||
| 直埋 | 管道 | 架空 | 水底 | |
| 接头每侧预留长度 | 10m | 10m | 10m | |
| 人(手)孔内自然弯曲增长 | — | 1m | 一 | |
| 光缆沟或管道内弯曲增长 | 7‰ | 10‰ | — | 按实际计算 |
| 架空光缆弯曲增长 | — | — | 7% | |
| 地下局站内每侧预留 | 10m,可按实际需要调整 | |||
| 地面局站内每侧预留 | 20m,可按实际需要调整 | |||
| 因水利、道路、桥梁等建设规划导致的预留 | 按实际需要调整 | |||
2 电缆在人孔中的预留长度应按L=L₁+L₂+L₃+L₄+L₅-L₆ 计算，式中取值应符合表L.4.6-2 的规定。
表L.4.6-2 电缆在人孔中的预留长度
| 分类 | 类 别 | 留长 ( mm ) | 备 注 |
| L₁ | 电缆在人孔中的弯曲长度 | 按实际计算 | 管道口到第一电缆铁架的长度 |
| L₂ | 第一个电缆铁架至电缆接头的中心长度 | 350 | 即铁架间的距离的一半 |
| L₃ | 电缆接续所需的长度 | 250 | 自电缆接头的中心开始起算 |
续表L.4.6-2
| 分类 | 类 别 | 留长(mm) | 备 注 |
| L₄ | 电缆接续中所消耗的长度 | 150 | 接续电缆芯线时损耗 |
| L₅ | 电缆接续前施工中所消耗的长度 | 150 | 包括对号、牵引电缆时的损耗等 |
| L₆ | 人孔中心至人孔壁的距离 | 按实际计算 |
L.4.7 表 L.1.1 有线通信设备(编码：031101)中，安装方式是指落地安装、壁挂安装、嵌墙安装、架顶安装等设备安装的形式。
L.4.8 表 L.2.1 无线通信设备(编码：031102)中，安装方式是指落地安装、壁挂安装、机柜/箱嵌入安装等设备安装的形式；部位是指设备安装在铁塔等支撑物上的位置。
L.4.9 表 L.3.1 通信线路(编码：031103)中，地区是指线路敷设的地形，通常有：平原、丘陵、山地等。
M.1.1 刷油工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.1.1 的
规定执行。
表 M.1.1 刷油工程(编码：031201)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031201001 | 管道刷油 | 1.除锈级别2.油漆品种3.涂刷遍数、漆膜厚度4.标志色方式、品种5.管道外径 | m | 按设计图示中心线以长度计算 | 1.除锈2.调配、涂刷 |
| 031201002 | 设备与矩形管道刷油 | 1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度4.标志色方式、品种 | m² | 按设计图示表面积计算 | |
| 031201003 | 金属结构刷油 | 1.除锈级别 2.油漆品种 3.结构类型4.涂刷遍数、漆膜厚度 | kg | 按设计图示金属结构理论质量计算 | |
| m² | 按设计图示表面积计算 | ||||
| 031201004 | 铸铁管、 暖气片刷油 | 1.除锈级别2.油漆品种3.涂刷遍数、漆膜厚度 | 片 | 按设计图示数量计算 |
续表M.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031201005 | 灰面刷油 | 1.油漆品种2.涂刷遍数、漆膜厚度3.涂刷部位 | m² | 按设计图示表面积计算 | 调配、涂刷 |
| 031201006 | 布面刷油 | 1.布面品种 2.油漆品种3.涂刷遍数、漆膜厚度4.涂刷部位 | |||
| 031201007 | 气柜刷油 | 1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度 | 1.除锈2.调配、涂刷 | ||
| 031201008 | 玛蹄酯面刷油 | 1.除锈级别 2.油漆品种3.涂刷遍数、漆膜厚度4.涂刷部位 | 调配、涂刷 | ||
| 031201009 | 喷漆 | 1.除锈级别 2.油漆品种3.喷涂遍数、漆膜厚度4.喷涂部位 | 1.除锈2.调配、喷涂 |
M.2.1 防腐蚀涂料工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.2.1 的规定执行。
表M.2.1 防腐蚀涂料工程(编码：031202)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031202001 | 设备防腐蚀 | 1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度 | m² | 按设计图示表面积尺寸计算 | 1.除锈2.调配、涂刷(喷) |
续表M.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031202002 | 非埋地管道防腐蚀 | 1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度5.管道外径 | m² | 按设计图示表面积尺寸计算 | 1.除锈2.调配、涂刷(喷) |
| m | 按设计图示中心线以长度计算 | ||||
| 031202003 | 一般钢结构防腐蚀 | 1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度 | kg | 按设计图示钢结构的理论质量计算 | |
| m² | 按设计图示表面积尺寸计算 | ||||
| 031202004 | 管廊钢结构防腐蚀 | kg | 按设计图示钢结构的理论质量计算 | ||
| m² | 按设计图示表面积尺寸计算 | ||||
| 031202005 | 防火涂料 | 1.除锈级别2.涂刷(喷)品种 3.涂刷(喷)遍数、漆膜厚度4.耐火极限(h)5.耐火厚度(mm) | 按设计图示表面积计算 | ||
| 031202006 | 型钢制钢 结构防腐蚀 | 1.除锈级别2.涂刷(喷)品种 3.分层内容4.涂刷(喷)遍数、 漆膜厚度 | kg | 按设计图示金属结构质量计算 | |
| 031202007 | 金属油罐内壁防静电涂料 | m² | 按设计图示表面积计算 | ||
| 031202008 | 埋地管道防腐蚀 | 1.除锈级别 2.刷缠品种 3.分层内容 4.刷缠遍数 5.规格 | m | 按设计图示中心线以长度计算 | 1.除锈2.刷油3.防腐蚀4.缠保护层 |
续表M.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031202009 | 环氧煤沥青防腐蚀 | 1.除锈级别 2.刷缠品种 3.分层内容 4.刷缠遍数 | m² | 按设计图示表面积计算 | 1.除锈2.涂刷、缠玻璃布 |
| 031202010 | 聚合物涂料 | 1.聚合类型 2.聚合部位 | 聚合 |
M.3.1 手工糊衬玻璃钢工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.3.1 的规定执行。
表M.3.1 手工糊衬玻璃钢工程(编码：031203)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031203001 | 碳钢设备糊衬 | 1.除锈级别2.糊衬玻璃钢品种 3.分层内容4.糊衬玻璃钢遍数 | m | 按设计图示表面积计算 | 1.除锈 2.糊衬 |
| 031203002 | 塑料管道增强糊衬 | 1.糊衬玻璃钢品种 2.分层内容3.糊衬玻璃钢遍数 | 糊衬 | ||
| 031203003 | 各种玻璃钢聚合 | 聚合次数 | 聚合 |
M.4.1 橡胶板及塑料板衬里工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.4.1 的规定执行。
表M.4.1 橡胶板及塑料板衬里工程(编码：031204)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031204001 | 塔、槽类设备衬里 | 1.除锈级别 2.衬里品种 3.衬里层数 4.设备直径 | m² | 按设计图示表面积计算 | 1.除锈2.刷浆贴衬、硫化、 硬度检查 |
| 031204002 | 锥形设备衬里 |
续表M.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031204003 | 多孔板衬里 | 1.除锈级别 2.衬里品种 3.衬里层数 | m² | 按设计图示表面积计算 | 1.除锈2.刷浆贴衬、硫化、 硬度检查 |
| 031204004 | 管道衬里 | 1.除锈级别 2.衬里品种 3.衬里层数 4.管道规格 | |||
| 031204005 | 阀门衬里 | 1.除锈级别 2.衬里品种 3.衬里层数 4.阀门规格 | |||
| 031204006 | 管件衬里 | 1.除锈级别 2.衬里品种 3.衬里层数4.名称、规格 | |||
| 031204007 | 金属表面衬里 | 1.除锈级别 2.衬里品种 3.衬里层数 | 1.除锈2.刷浆贴衬 |
M.5.1 衬铅及搪铅工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.5.1 的规定执行。
表M.5.1 衬铅及搪铅工程(编码：031205)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031205001 | 设备衬铅 | 1.除锈级别 2.衬铅方法 3.铅板厚度 | m² | 按设计图示表面积计算 | 1.除锈 2.衬铅 |
| 031205002 | 型钢及支架包铅 | 1.除锈级别 2.铅板厚度 | 1.除锈 2.包铅 | ||
| 031205003 | 设备封头、 底搪铅 | 1.除锈级别 2.搪层厚度 | 1.除锈 2.焊铅 | ||
| 031205004 | 搅拌叶轮、轴类搪铅 |
M.6.1 喷镀(涂)工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.6.1 的规定执行。
表M.6.1 喷镀(涂)工程(编码：031206)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031206001 | 设备喷镀(涂) | 1.除锈级别2.喷镀(涂)品种 3.喷镀(涂)厚度 4.喷镀(涂)层数 | m² | 按设计图示表面积计算 | 1.除锈2.喷镀(涂) |
| 031206002 | 管道喷镀(涂) | 1.除锈级别2.喷镀(涂)品种 3.喷镀(涂)厚度 4.喷镀(涂)层数 5.管道外径 | m | 按设计图示长度计算 | |
| 031206003 | 型钢喷镀(涂) | 1.除锈级别2.喷(涂)塑品种 | kg | 按设计图示型钢的理论质量计算 | |
| 031206004 | 一般钢结构喷(涂)塑 | 按设计图示钢结构的理论质量计算 | 1.除锈2.喷(涂)塑 |
M.7.1 耐酸砖、板衬里工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.7.1 的规定执行。
表M.7.1 耐酸砖、板衬里工程(编码：031207)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031207001 | 圆形设备耐酸砖、板衬里 | 1.除锈级别2.衬里品种3.砖厚度、规格 4.板材规格5.设备形式6.设备规格7.抹面厚度8.涂刮面材质 | m² | 按设计图示表面积计算 | 1.除锈 2.衬砌 3.抹面4.表面涂刮 |
续表M.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031207002 | 矩形设备耐 酸砖、板衬里 | 1.除锈级别2.衬里品种3.砖厚度、规格4.板材规格5.设备规格6.抹面厚度7.涂刮面材质 | m² | 按设计图示表面积计算 | 1.除锈 2.衬砌 3.抹面4.表面涂刮 |
| 031207003 | 锥(塔)形设备耐酸砖 、板衬里 | ||||
| 031207004 | 供水管内衬 | 1.衬里品种 2.材料材质3.管道规格型号 4.衬里厚度 | 1.衬里 2.养护 | ||
| 031207005 | 衬石墨管接 | 规格 | 个 | 按设计图示数量计算 | 安装 |
| 031207006 | 铺衬石棉板 | 1.部位 2.规格 | m² | 按设计图示表面积计算 | 铺衬 |
| 031207007 | 耐酸砖板衬砌体热处理 | 1.安装电炉 2.热处理 |
M.8.1 绝热工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.8.1 的规定执行。
表 M.8.1 绝热工程(编码：031208)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031208001 | 设备绝热 | 1.绝热材料品种2.绝热厚度 3.设备形式 4.软木品种 | m³ | 按设计图示表面 积加绝热层厚度及调整系数计算 | 1.安装2.软木制品安装 |
| 031208002 | 其他管道绝热 | 1.绝热材料品种2.绝热厚度 3.管道外径 4.软木品种 | |||
| 031208003 | 通风管道绝热 | 1.绝热材料品种 2.绝热厚度3.软木品种 |
续表M.8.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031208004 | 阀门绝热 | 1.绝热材料 2.绝热厚度 3.阀门规格 | m³ | 按设计图示表面积加绝热层厚度及调整系数计算 | 安装 |
| 031208005 | 法兰绝热 | 1.绝热材料 2.绝热厚度 3.法兰规格 | |||
| 031208006 | 喷涂、涂抹 | 1.材料 2.厚度 3.对象 | m² | 按设计图示表面积计算 | 喷涂、涂抹安装 |
| 031208007 | 防潮层 、保护层 | 1.材料 2.厚度 3.层数 4.对象5.结构形式 | 按设计图示表面积加绝热层厚度及调整系数计算 | 安装 | |
| 031208008 | 保温盒 | 1.名称 2.规格 | 按设计图示表面积计算 | 制作、安装 | |
| 031208009 | 保温托盘 | 1.名称 2.材质 | kg | 按设计图示金属结构质量计算 |
M.9.1 管道补口补伤工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.9.1 的规定执行。
表M.9.1 管道补口补伤工程(编码：031209)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031209001 | 刷油 | 1.除锈级别 2.油漆品种 3.涂刷遍数 4.管道外径 | m² | 按设计图示表面积计算 | 1.除锈、除油污 2.涂刷 |
| 031209002 | 防腐涂料 | 1.除锈级别 2.材料3.管道外径 | |||
| 031209003 | 绝热 | 1绝热材料品种 2.绝热厚度3.管道外径 | 安装 | ||
| 031209004 | 管道热缩套管补口补伤 | 1.除锈级别2.热缩管品种 3.热缩管规格 | 1.除锈 2.涂刷 |
M.10.1 阴极保护及牺牲阳极工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.10.1 的规定执行。
表 M.10.1 阴极保护及牺牲阳极(编码：031210)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031210001 | 强制外加电流阴极保护 | 1.电气设备、仪表名称、型号 2.检查头数量 3.通电点数量4. 电缆材质、规格、 数量5.检查片类型、数量6.测试探头数量 7.保护装置数量 | 台 | 按设计图示数量 计算 | 1.电气设备、仪表安装2.检查头、通电点制作安装3.焊点绝缘防腐 4.线缆敷设5.检查片安装6.测试探头安装 7.保护装置安装 |
| 031210002 | 阳极保护 | 1.废钻杆规格、数量 2.均压线材质、数量 3.阳极材质、规格 | 个 | 1.挖、填土2.废钻杆敷设 3.均压线敷设 4.阳极安装 | |
| 031210003 | 牺牲阳极 | 1.类型2.敷设方式3.等电位垫数量 | 支 | 1.牺牲阳极安装 2.等电位垫安装 3.焊点绝缘防腐 4.测试桩接线 | |
| 031210004 | 排流保护 | 1.排流器数量 2.接地极材质3.接地引线材质、规格、数量 4.降阻剂数量 5.测试数量 | 1.排流器安装2.接地极安装3.接地引线安装4.化学降阻处理、测试 | ||
| 031210005 | 绝缘性能测试 | 1.名称2.电流输出 | 处 | 绝缘性能测试 |
M.11.1 刷油、防腐蚀、绝热工程适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。
M.11.2 由钢管组成的金属结构的刷油按管道刷油相关项目编码，由钢板组成的金属结构的刷油按H 型钢刷油相关项目编码。
M.11.3 一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以千克(kg) 为计量单位；大于 300mm 型钢及H 型钢制结构以平方米(m²) 为计量单位，按展开面积计算。
M.11.4 本标准表M.1.1 刷油工程(编码：031201)中的有关问题说明：
1 以米计量，按图示中心线以延长米计算，不扣除附属构筑物、管件及阀门等所占长度；
2 涂刷部位是指：设备、管道等表面部位；
3 金属结构类型是指： 一般钢结构、管廊钢结构、H 型钢钢结构等结构类型；
4 设备筒体、管道表面积：S=π ·D ·L,π 为圆周率，D 为直径，L 为设备筒体高或管道延长米；
5 设备筒体、管道表面积包括管件、阀门、法兰、人孔、管口凹凸部分；
6 带封头的设备面积：S=L · π ·D+(D2/2)2 · π ·K ·N,K 取 1 . 5 ,N 为封头个数；
7 由钢管组成的金属结构的刷油按管道刷油相关项自编码，由型钢组成的金属结构的刷油按金属结构刷油相关项目编码；
8 一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以千克(kg) 为计量单位；大于 300mm 型钢及H 型钢制结构以平方米(m²) 为计量单位，按展开面积计算。
M.11.5 本标准表M.2.1 防腐蚀涂料工程(编码：031202)中的有关问题说明：
1 分层内容是指：底漆、中间漆、面漆及玻璃丝布等相关项目的分层做法；
2 如设计要求热固化需注明，应注明在项目特征内；
3 设备筒体、管道表面积：SπD ·L,π 为圆周率，D 为直径，L 为设备筒体高或管道延长米；
4 阀门表面积：S=π ·D ·2.5D ·K ·N,K 取1 . 05 ,N 为阀门个数；
5 弯头表面积：S=π ·D ·1.5D ·2π ·N/B,N 为弯头个数，B 值取定：90°弯头，B=4;45° 弯头 ， B=8;
6 法兰表面积：S=π ·D ·1.5D ·K ·N,K 取 1 . 0 5 ,N 为法兰个数；
7 设备、管道法兰翻边面积：S=π×(D+A) ·A,A 为法兰翻边宽；
8 带封头的设备面积：S=L · π ·D+(D2/2)2 · π ·K ·N,K 取 1 . 5 ,N 为封头个数；
9、计算设备、管道内壁防腐蚀工程量，当壁厚大于10mm 时，按其内径计算；当壁厚小于10mm 时，按其外径计算；
10 设备防腐蚀、埋地管道防腐蚀、管道防腐蚀、金属油罐内壁防静电的工程量，视为已包括其所附着的各种管件、阀门、人孔、管口凹凸部分的工程量。
M.11.6 本标准表M.3.1 手工糊衬玻璃钢工程(编码：031203)中，分层内容是指裱糊的底层、中间层、 面层等相关项目的分层做法。
M.11.7 本标准表M.4.1 橡胶板及塑料板衬里工程(编码：031204)中的有关问题说明：
1 如设计要求对使用热硫化橡胶板进行的衬里采取特殊硫化处理，应注明于项目特征内；
2 使用塑料板进行的衬里按搭接定义，如设计要求采取焊接，应注明于项目特征内；
3 带有超过15%总面积的衬里零件的贮槽、塔类设备，应注明于项目特征内。
M.11.8 本标准表M.5.1 衬铅及搪铅工程(编码：031205)中，如设计要求在安装后再进行设备衬铅，应注明于项目特征内。
M.11.9 本标准表M.7.1 耐酸砖、板衬里工程(编码：031207)中的有关问题说明：
1 圆形设备耐酸砖、板衬里的设备形式，指立式、卧式；
2 如设计要求对硅质耐酸胶泥衬砌块材需进行勾缝，应注明于项目特征内；
3 如设计要求对衬砌砖、板采用特殊养护，应注明于项目特征内；
4 如设计要求对胶板、金属面衬里进行脱脂，应注明于项目特征内；
5 设计要求按拱砌筑方式进行设备耐酸砖、板衬里，应注明于项目特征内。 M.11.10 本标准表M.8.1 绝热工程(编码：031208)中的有关问题说明：
| 1 设备形式指立式、卧式或球形。2 层数指一布二油、两布三油等。3 对象指设备、管道、通风管道、阀门、法兰、钢结构。4 结构形式指钢结构： 一般钢结构、H 型钢制结构、管廊钢结构。5 如设计要求保温、保冷分层施工需注明。6 设备筒体或管道绝热、防潮和保护层计算公式： | |
| V=π×(D+1.038)×1.038 | (M.11.10-1) |
| S=π×(D+2.18)×L | (M.11.10-2) |
| 式中： D—— 直径 ；1.03、2.1——调整系数；δ——绝热层厚度；L—— 设备筒体或管道长。7 单管伴热或双管伴热(管径相同，夹角小于90°时): | |
| D’=D₁+D₂+(10~20mm) | (M.11.10-3) |
| 式中： D’——伴热管道综合值； D₁—— 主管道直径；D₂—— 伴热管道直径；10～20mm—— 主管道与伴热管道之间的间隙。8 双管伴热(管径相同，夹角大于90°时): | |
| D’=D₁+1.5D₂+(10～20mm)9 双管伴热(管径不同，夹角小于90°时): | (M.11.10-4) |
| D’=D₁+D 伴大 + ( 1 0 ~ 2 0mm) | (M.11.10-5) |
| 式中：D’—— 伴热管道综合值； |
D₁—— 主管道直径。
将上述D ‘计算结果分别代入式(M.11.10-1) 式(M.11/10-2) 计算出伴热管道的绝热层、防潮层和保护层工程量。
| 10设备封头绝热、防潮和保护层工程量计算式： | |
| V=[(D+1.038)1/2]2π×1.0338×1.5×N | (M.11.10-6) |
| S=[(D+2.18)1/2]2π×1.5×N | (M.11.10-7) |
| 11 拱顶罐封头绝热、防潮和保护层计算公式： | |
| V=2πr×(h+1.038)×1.038 S=2πr×(h+2.18) | (M.11.10-8) (M.11.10-9) |
当绝热需分层施工时，工程量分层计算，执行设计要求相应厚度子目。分层计算工程量计算式为：
| 第一层V=π×(D+1.038)×1.038×L | (M.11.10-10) | |
| 第二层至第N 层D=[D+2.18×(N | -1)] | (M.11.10-11) |
12 法兰、阀门绝热盒保护层工程量计算表见表M.11.10-1。
表M.11.10-1 法兰、阀门绝热盒保护层工程量计算表 单位：m²
| 公称直径 | 法兰(副) | 阀门(个) | 公称直径 | 法兰(副) | 阀门(个) |
| DN15 | 0.181 | 0.252 | DN40 | 0.225 | 0.437 |
| DN20 | 0.187 | 0.271 | DN50 | 0.316 | 0.472 |
| DN25 | 0.193 | 0.293 | DN65 | 0.412 | 0.505 |
| DN32 | 0.209 | 0.392 | DN80 | 0.465 | 0.573 |
续表M.11.10-1
| 公称直径 | 法兰(副) | 阀门(个) | 公称直径 | 法兰(副) | 阀门(个) |
| DN100 | 0.494 | 0.566 | DN350 | 1.221 | 2.764 |
| DN125 | 0.557 | 0.639 | DN400 | 1.323 | 3.002 |
| DN150 | 0.601 | 0.882 | DN450 | 1.417 | 3.442 |
| DN200 | 0.682 | 1.233 | DN500 | 1.562 | 4.118 |
| DN250 | 0.813 | 1.817 | DN600 | 1.695 | 4.602 |
| DN300 | 0.965 | 2.217 | DN700 | 1.746 | 4.992 |
13 法兰、阀门绝热盒绝热层工程量计算表见表M.11.10-2。
表M.11.10-2 法兰绝热盒绝热层工程量计算表 单位：m³
| 公称直径 | 法兰(副) | 阀门(个) | 备注 |
| DN50以下 | 0.010 | 0.008 | |
| DN125以下 | 0.044 | 0.032 | |
| DN400以下 | 0.074 | 0.13 | |
| DN700以下 | 0.090 | 0.35 |
14 绝热工程前需除锈、刷油应按本标准附录M.1 刷油工程的相应项目编码列项。
N.1.1 其他及附属工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表N.1.1 的规定执行。
表N.1.1 (编码：031301)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 031301001 | 凿(压 、 切割)槽 | 1.名称 2.规格 3.部位4.结构类型 | m | 按设计图示尺寸以长度计算 | 1.开槽2.恢复处理 |
| 031301002 | 开孔打洞 | 按设计图示数量计算 | 1.开孔、洞 2.恢复处理 | ||
| 031301003 | 套管 | 1.名称 2.材质 3.规格4.填料材质 | 1.制作 2.安装3.除锈、刷油4.填塞密封材料、堵洞 | ||
| 031301004 | 成品支架 | 1.名称 2.规格3.支架形式4.单件支架质量 | 套 | 1.放线、定位 2.组装3.安装 | |
| 031301005 | 支/吊架、 基础型钢 | 1.名称 2.材质 3.规格4.支架形式5.单件支架质量 | kg | 按设计图示尺寸以质量计算 | 1.制作 2.安装 |
N.2.1 凿(压、切割)槽、开孔打洞仅适用于改扩建及工程变更的项目，新建工程的此等项目均应已包括在本标准其他相关附录内所列相关项目的工作内容中。
N.2.2 套管仅适用于设计图纸特别要求的此等项目，设计图纸未特别说明的套管应已包括在本标准其他相关附录内所列管道、管线项目的工作内容中。套管名称是指穿基础、墙、梁、楼板等部位的防水套管、一般钢套管及防火套管等；套管的类型，是指刚性套管、柔性套管，不同类别套管应分别列项。
N.2.3 抗震支架按成品支架项目编码列项。
N.2.4 若设计图纸要求支架需配置衬垫应在项目特征中注明，其中衬垫类别是指：防腐木垫、不锈钢衬垫、铝衬垫等。采用弹簧减震器时，应在项目特征中注明是否做减震试验。支吊架的防腐及刷油，应按本标准附录M 刷油、防腐蚀、绝热工程的相应项目编码列项。
P.1.1 措施项目工程量清单项目设置、单位、工作内容应按表P.1.1 的规定执行。
表P.1.1 措施项目(编码：031401)
| 项目编码 | 项目名称 | 单位 | 工作内容 |
| 031401001 | 脚手架 | 项 | 搭设脚手架、斜道、上料平台，铺设安全网，铺(翻)脚手板，转运、改制、维修维护，拆除、堆放、整理，外运、归库等 |
| 031401002 | 大型机械设备进出场及安拆 | 除垂直运输机械以外的大型机械安装、检测、试运转和拆卸， 运进、运出施工现场的装卸和运输，轨道、固定装置的安装和拆除等 | |
| 031401003 | 临时专用防护棚 | 临时防护棚制作、安装、拆除 | |
| 031401004 | 施工操作平台 | 场地平整、基础及支墩砌筑、支架型钢搭设、铺设、拆除、清理 | |
| 031401005 | 临时支撑架 | 临时支撑架制作、安装、拆除 | |
| 031401006 | 隧道内临时施工的通风、供水、供气、供电、照明及通信设施 | 通风、供水、供气、供电、照明及通信设施安装、拆除 | |
| 031401007 | 吊装加固 | 大型设备加固、吊装过程中临时加固，加固设施拆除、清理 | |
| 031401008 | 胎(模)具 | 制作、安装、拆除 | |
| 031401009 | 安全生产 | 施工现场安全施工所需的各项措施 | |
| 031401010 | 文明施工 | 施工现场文明施工、绿色施工所需的各项措施 | |
| 031401011 | 环境保护 | 施工现场为达到环保要求所需的各项措施 | |
| 031401012 | 临时设施 | 为进行建设工程施工所需的生活和生产用的临时建筑物、构筑物和其他临时设施。包括临时设施的搭设、移拆、维修、清理、拆除后恢复等，以及因修建临时设施应由承包人所负责的有关内容 | |
| 031401013 | 二次搬运 | 因施工场地条件及施工程序限制而发生的材料、构配件、半成品等一次运输不能到达堆放地点，必须进行二次或多次搬运所发生的内容 | |
| 031401014 | 既有建(构)筑物、 设施保护 | 在工程施工过程中，对既有建筑物、构筑物及地上、地下设施进行的遮盖、封闭、隔离等必要临时保护措施 |
续表P.1.1
| 项目编码 | 项目名称 | 单位 | 工作内容 |
| 031401015 | 已完工程及设备保护 | 项 | 建设项目施工过程中直至竣工验收前，对已完工程及设备采取的必要保护措施 |
| 031401016 | 顶升、提升装置 | 安装、拆除 | |
| 031401017 | 特殊地区施工增加 | 在特殊地区(高温、高寒、高原、沙漠、戈壁、沿海、海洋等)及特殊施工环境(邻公路、邻铁路等)下施工时，弥补施工降效所需增加的内容 | |
| 031401018 | 安装与生产运行 同时进行施工防护 | 火灾防护、噪声防护 | |
| 031401019 | 有害身体健康 环境中施工防护 | 在施工过程中有害化合物防护、粉尘防护、有害气体防护、高浓度氧气防护 | |
| 031401020 | 夜间施工增加费 | 因夜间或在地下室等特殊部位施工时，所采用照明设备的安 拆、维护、照明用电及施工人员夜班补助、夜间施工劳动效率降低等内容 | |
| 031401021 | 冬雨季施工增加 | 在冬季或雨季施工，引起防寒、保温、防滑、防潮和排降雨雪等措施的增加，人工、施工机械效率降低等内容 | |
| 031401022 | 其他措施 | 为保证工程施工正常进行所发生的措施 |
P.2.1 发包人提供设计图纸并要求按其施工的措施项目，可参照分部分项工程补充编码列项。
P.2.2 本附录“脚手架”包括工程施工过程中按照相关规范要求所搭设的全部脚手架内容。
P.2.3 本附录“临时设施”“文明施工”“环境保护”“安全生产”工作内容的包含范围，应参考各省、自治区、直辖市或行业建设主管部门的相关规定进行补充。
P.2.4 其他措施项目必须根据实际措施项目名称确定项目名称，明确描述工作内容及包含范围。
1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1) 表示很严格，非这样做不可的：
正面词采用“必须”,反面词采用“严禁”;
2) 表示严格，在正常情况下均应这样做的：
正面词采用“应”,反面词采用“不应”或“不得”;
3)表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”,反面词采用“不宜”;
4) 表示有选择，在一定条件下可以这样做的，采用“可”。
2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
《建设工程工程量清单计价标准》GB/T50500
《房屋建筑与装饰工程工程量计算标准》GB/T50854
《市政工程工程量计算标准》GB/T50857
《园林绿化工程工程量计算标准》GB/T50858
提问网友：葫芦娃
提问日期：2024-12-18 16:48:17
解答网友：xagcc
钻石专家
看看设计图注明的什么材质呀
解答网友：ricky
专家
看设计要求，什么材质的抖都有
解答网友：MXMM
黄金专家
水封井的材质图纸会有说明及做法是，按图纸要求计算
1.0.1 为规范建设工程的工程计量行为，统一房屋建筑与装饰工程工程量计算规则、工程量清单的编制方法，制定本标准。
1.0.2 本标准适用于房屋建筑与装饰工程施工发承包及实施阶段的工程计量和工程量清单编制。
1.0.3 房屋建筑与装饰工程的工程计量应执行本标准。
1.0.4 房屋建筑与装饰工程的工程计量除应符合本标准外，尚应符合国家现行有关标准的规定。
2 术 语
2.0.1 工程量计算 measurement of quantities
按照工程设计文件、技术标准、统一的工程量计算标准等，进行工程数量计算的活动。
2.0.2 房屋建筑 building construction
在固定地点，为使用者或占用物提供庇护覆盖以进行生活、生产或其他活动的实体，可分为工业建筑与民用建筑。
2.0.3 工业建筑 industrial construction
提供生产用的各种建筑物，如车间、厂区建筑、动力站、与厂房相连的生活间、厂区内的库房和运输设施等。
2.0.4 民用建筑 civil construction
非生产性的居住建筑和公共建筑，如住宅、办公楼、幼儿园、学校、食堂、影剧院、商店、体育馆、旅馆、 医院、展览馆等。
3.0.1 工程计量除应符合本标准的规定外，还应依据下列文件：
1 经审定通过的施工设计图纸及其说明；
2 有关的技术标准；
3 其他有关技术经济文件。
3.0.2 工程实施过程中的计量除应符合本标准的规定，还应符合现行国家标准《建设工程工程量清单计价标准》GB/T50500 的相关规定。
3.0.3 工程计量时每一项目汇总的有效位数应符合下列规定：
1 以“t”为单位，保留小数点后三位数字，第四位小数四舍五入；
2 以“m““m²“ “m³“为单位，保留小数点后两位数字，第三位小数四舍五入；
3 以“个”“根”“座”“套”“孔”“榀”为单位，取整数。
3.0.4 除本标准另有规定外，房屋建筑与装饰工程涉及电气、给排水、暖通等安装工程的项目，应按现 行国家标准《通用安装工程工程量计算标准》GB/T 50856的相应项目执行；涉及仿古建筑工程的项目， 应按现行国家标准《仿古建筑工程工程量计算标准》GB/T50855的相应项目执行；涉及市政道路、路灯等市政工程的项目，应按现行国家标准《市政工程工程量计算标准》GB/T50857 的相应项目执行；涉及 园林绿化工程的项目，应按现行国家标准《园林绿化工程工程量计算标准》GB/T 50858的相应项目执行 。
4.1.1 编制工程量清单应依据下列内容：
1 本标准和现行国家标准《建设工程工程量清单计价标准》GB/T50500;
2 国家及省级、行业建设主管部门颁发的其他专业工程计量标准和计价规定、补充的工程量计算规则；
3 建设工程设计文件及技术资料；
4 与建设工程项目有关的标准、规范；
5 招标文件；
6 施工现场情况和地勘水文资料；
7 其他相关资料。
4.1.2 工程量清单的项目特征应结合图纸和规范的要求进行描述。本标准附录A～附 录R 项目的工作内容仅列出了主要内容，除另有规定和说明外，应视为已包含完成该清单项目所需的必要工作。
4.1.3 本标准附录A～附 录R 的工程量清单项目，除另有说明外，工作内容均包括材料(半成品、成 品)、构件或设备的场内运输。
4.1.4 编制工程量清单时，若出现本标准附录A～附 录R中未包括的项目，编制人可做补充，并应符合下列规定：
1 补充项目的编码由本标准的代码01与B 和三位阿拉佰数字组成，并应从01B001 起顺序编制；
2 补充的工程量清单应附有补充项目的项且名称、项目特征、计量单位、工程量计算规则、工作内容。不能计量的措施项目应附有补充项目的项目名称、工作内容及包含范围。
4.2.1 工程量清单应根据本标准附录A～附 录Q 规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。
4.2.2 工程量清单的项目编码应采用十二位阿拉伯数字表示，一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程中的同一单项工程的项目编码不得有重码。
4.2.3 工程量清单的项目名称应按本标准附录A～附录Q 中规定的项目名称，并结合拟建工程的实际确定。
4.2.4 工程量清单的项目特征应按本标准附录A~ 附录Q 中规定的项目特征，并结合拟建工程项目的实际予以描述。
4.2.5 工程量清单的计量单位应按本标准附录A～ 附录Q 中规定的计量单位确定。
4.2.6 工程量清单中所列工程量应按本标准附录A～附录Q 中规定的工程量计算规则计算。
4.3.1 编制工程量清单时，本标准附录R 的措施项目应按规定的项目编码、项目名称和工作内容确 定 。
4.3.2 发包人提供设计图纸并要求承包人按图施工的措施项目，应按本标准第4.2节的规定编制工程量清单，列入分部分项工程量清单中。
A.1.1 单独土石方工程量清单的项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表A.1.1 的规定执行。
表A.1.1 单独土石方(编码：010101)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010101001 | 挖单独土方 | 土类别 | m³ | 按原始地貌与预设标高之间的挖填尺寸，以体积计算 | 1.开挖 2.装车3.场内运输4.障碍物清除 |
| 010101002 | 挖单独石方 | 岩石类别 | |||
| 010101003 | 单独土石方回填 | 1.材料品种 2 . 密 实 度 | 1.运输 2.回填 3.压实 |
A.2.1 基础土石方工程量清单的项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.2.1的规定执行。
表A.2.1 基础土石方(编码：010102)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010102001 | 挖基坑土方 | 1.土类别2.开挖深度3.基底处理方式 | m³ | 按设计图示基础 (含垫层)底面积另加工作面面积，乘以挖土深度，以体积计算 | 1.开挖、放坡(若有)、 挡土板围护(若有)2.装车3.场内运输 4.清底修边 5.基底夯实 6.基底钎探 |
续表A.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010102002 | 挖沟槽土方 | 1.土类别2.开挖深度3.基底处理方式 | m³ | 1.基础沟槽土方 按照设计图示基础 (含垫层)底面积另加工作面面积，乘以挖土深度，以体积计算2.管沟土方按设计图示管底基础 (含垫层)底面积另加工作面面积，乘以挖土深度，以体积计算；无管底基础及垫层时，按管外径的水平投影面积另加工作面 面积，乘以挖土深度，以体积计算。管道线路上各类井的土方并入管沟土方内计算 | 1.开挖、放坡(若有)、 挡土板围护(若有)2.装车3.场内运输 4.清底修边 5.基底夯实 6.基底钎探 |
| 010102003 | 挖冻土 | 冻土厚度 | 按设计图示开挖 面积乘以厚度，以体积计算 | 1.开挖 2.装车3.场内运输 | |
| 010102004 | 挖淤泥流砂 | 开挖深度 | 按设计图示位置、界限，以体积计算 | ||
| 010102005 | 挖基坑石方 | 1.开挖深度 2.岩石类别 | 按设计图示基础 (含垫层)底面积另加工作面面积，乘 以挖石深度，以体 积计算 | 1.开挖、放坡(若有)、 挡土板围护(若有)2.装车3.场内运输 4.检底修边 |
续表A.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010102006 | 挖沟槽石方 | 1.开挖深度 2.岩石类别 | m³ | 1.基础沟槽石方 按照设计图示基础 (含垫层)底面积另 加工作面面积，乘以挖石深度，以体积计算2.管沟石方按设计图示管底基础 (含垫层)底面积另加工作面面积，乘 以挖石深度，以体 积计算；无管底基础及垫层时，按管外径的水平投影面积另加工作面面 积，乘以挖石深度， 以体积计算。管道线路上各类井的石 方并入管沟石方内计算 | 1.开挖、放坡(若有)、 挡土板围护(若有)2.装车3.场内运输 4.检底修边 |
| 010102007 | 回填方 | 1.填方部位 2.材料品种 3.密实度 | 按设计图示尺寸 以体积计算1.基础回填，按设计图示基础(含垫层)底面积另加工作面面积，乘以回填深度，减去回 填范围内建筑物(构筑物)、基础(含 垫层)、管道，以体积计算2.房心回填，按回填区的净体积 计算 | 1.运输 2.回填 3.压实 |
A.3.1 平整场地及其他工程量清单的项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表A.3.1的规定执行。
表A.3.1 平整场地及其他(编码：010103)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010103001 | 平整场地 | 土石类别 | m² | 按设计图示尺寸 以建筑物首层建筑面积计算。建筑物地下室结构外边线突出首层结构外边线时，其突出部分的建筑面积合并计算 | 1.土方挖、填、运 2.场地找平 |
| 010103002 | 余方弃置 | 土石类别 | m³ | 按挖方清单项目 工程量减回填清单项目工程量(可利用),以体积计算 | 1.装卸 2.外运 3.消纳 |
A.4.1 单独土石方项目，是指为使施工场地达到预设标高(设计室外标高/设计室外地面做法底标高/ 委托人指定标高)所进行的土石方工程。工作内容中的“障碍物清除”,是指对开挖时可随土石方一并挖除的天然障碍物的清除工作。
A.4.2 基础土石方项目，是指预设标高以下为实施基础施工所进行的土石方工程。
A.4.3 项目特征中的“土类别”“岩石类别”可按表A.4.3-1、表 A.4.3-2确定，如有需要可增加干土、 湿土的描述。如土类别、岩石类别不能准确划分时，可依据地勘报告进行描述。
表A.4.3-1 土分类表
| 土分类 | 土的名称 |
| 一、二类土 | 粉土、砂土(粉砂、细砂、中砂、粗砂、砾砂)、粉质黏土、弱中盐渍土、软土(淤泥质土、 泥炭、泥炭质土)、软塑红黏土、冲填土 |
| 三类土 | 黏土、碎石土(圆砾、角砾)混合土、可塑红黏土、硬塑红黏土、强盐渍土、素填土、压实 填土 |
| 四类土 | 碎石土(卵石、碎石、漂石、块石)、坚硬红黏土、超盐渍土、杂填土 |
表A.4.3-2 岩石分类表
| 岩石分类 | 代表性岩石 | |
| 软质岩 | 极软岩 | 1.全风化的各种岩石 2.强风化的软岩3.各种半成岩 |
续表A.4.3-2
| 岩石分类 | 代表性岩石 | |
| 软质岩 | 软岩 | 1.强风化的坚硬岩2.中等(弱)风化～强风化的较坚硬岩 3.中等(弱)风化的较软岩4.未风化的泥岩、泥质页岩、绿泥石片岩、绢云母片岩等 |
| 较软岩 | 1.强风化的坚硬岩2.中等(弱)风化的较坚硬岩3.未风化～微风化的：凝灰岩、千枚岩、砂质泥岩、泥灰岩、泥质砂岩、粉砂岩、砂质 页岩等 | |
| 硬质岩 | 较坚硬岩 | 1.中等(弱)风化的坚硬岩2.未风化～微风化的：熔结凝灰岩、大理岩、板岩、白云岩、石灰岩、钙质砂岩、粗晶大理岩等 |
| 坚硬岩 | 未风化～微风化的：花岗岩、正长岩、闪长岩、辉绿岩、玄武岩、安山岩、片麻岩、硅质 板岩、石英岩、硅质胶结的砾岩、石英砂岩、硅质石灰岩等 | |
A.4.4 干土、湿土的划分，以地质勘测资料的地下常水位为准，地下常水位以上为干土，以下为湿土。地表水排出后，土的含水率大于或等于25%时为湿土。含水率超过液限，土和水的混合物呈现流动状态时为淤泥。温度在0℃及以下，并夹含有冰的土为冻土。本附录中的冻土，指短时冻土和季节冻土。
A.4.5 沟槽、基坑土石方的划分；基础土石方中，底宽≤3m 且底长≥3倍底宽的为沟槽，超出上述范围的为基坑。底宽、底长均不包含工作面尺寸。
A.4.6 挖沟槽、基坑土石方的工作面宽度应按设计要求进行计算，无设计要求时可按表A.4.6-1 、 表A.4.6-2 计 算 。
表 A.4.6-1 基础施工所需工作面宽度计算表
| 基础材料 | 每边各增加工作面宽度(mm) |
| 砖基础 | 200 |
| 浆砌毛石、条石基础 | 250 |
| 混凝土基础、垫层(支模板) | 600 |
| 基础垂直面做砂浆防潮层 | 400(自防潮层面) |
| 基础垂直面做防水层或防腐层 | 1000(自防水层或防腐层面) |
| 支挡土板 | 100(在上述宽度外另加) |
表A.4.6-2 管沟施工每侧所需工作面宽度计算表
| 管道材质 | 管道结构宽(mm) | |||
| ≤500 | ≤1000 | ≤2500 | >2500 | |
| 混凝土及钢筋混凝土管道(mm) | 400 | 500 | 600 | 700 |
| 其他材质管道(mm) | 300 | 400 | 500 | 600 |
注：管道结构宽：有管座的按基础外缘，无管座的按管道外径。
A.4.7 基础土方的开挖深度，自预设标高算至基础(含垫层)底标高，下有石方的算至土石分界线。
A.4.8 项目特征中的“基底处理方式”可描述为基底夯实、基底钎探等。如基础土石方采用逆作法等 特殊工艺时，应增加相应特征描述。
A.4.9 基础石方开挖深度应按石方开挖前标高至基础(含垫层)底标高计算。
A.4.10 计算土石方的开挖、回填工程量时，均不考虑不同密实状态的土、石体积折算。
A.4.11 回填方的“材料品种”可描述为就地取土、素土、灰土等。如同时采用多种材料回填时，应分别 编码列项。
A.4.12 平整场地，是指基础土石方施工前，对建筑物所在场地标高±300mm之间的就地挖、填、运及平整 。
A.4.13 余方弃置包括施工现场至指定弃置点的土石方装卸、运输，且应满足国家及当地建设行政主管部门关于建筑垃圾消纳和处置的要求。
A.4.14 石方爆破工程应按现行国家标准《爆破工程工程量计算标准》GB/T 50862的 相 应 项 目 编 码列项 。
B.1.1 地基处理工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.1.1 的规定执行。
表B.1.1 地基处理(编码：010201)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010201001 | 换填垫层 | 1.换填材料种类及 配比2.换填方式及压实 系数3.掺加剂(料)品种 | m | 按设计图示尺寸 以体积计算 | 1.铺设土工材料(若有),分层铺填2.碾压、振密或夯实 |
| 010201002 | 预压地基 | 1.预压方式2.排水竖井种类、 断面尺寸、排列方式、间距、深度 3.预压荷载、时间 4.砂垫层厚度 | m² | 按设计图示处理 范围以面积计算 | 1.设置排水竖井、盲 沟、滤水管2.铺设砂垫层、密 封膜3.堆载、卸载或抽气 设备安拆、抽真 空、挖除砂垫层 |
| 010201003 | 强夯地基 | 1.夯击能量2.夯击遍数及方式 3.夯击点布置形式、间距4.地耐力要求5.夯填材料种类 | 1.铺设夯填材料 2.强夯 | ||
| 010201004 | 振冲密实地基(不填料) | 1.地层类别 2.振密深度 | 1.振冲加密2.泥浆排放或场内 运输 | ||
| 010201005 | 填料桩复合地基 | 1.地层类别 2.桩形式3.空桩长度、桩长 4.桩径5.填充材料种类 及配比 | m³ | 按设计桩截面面 积乘以桩长以体积计算 | 1.成孔、填料、振实 或夯实2.泥浆排放或场内 运输 |
续表B.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010201006 | 水泥粉煤灰碎石桩复合地基 | 1.地层类别2.空桩长度、桩长 3.桩径4.混合料强度等级 | m³ | 按设计桩截面面 积乘以桩长以体积计算 | 1.成孔2.混合料制作、灌 注、养护 |
| 010201007 | 水泥土搅拌 桩复合地基 | 1.地层类别2.空桩长度、桩长3.桩截面尺寸4.做法、搅拌要求 5.水泥强度等级、掺量 | 按设计图示桩体 尺寸以体积计算 | 1.材料制备2.预搅下沉，喷浆 (粉)搅拌提升 | |
| 010201008 | 旋喷桩复合地基 | 1.地层类别2.空桩长度、桩长3.桩截面尺寸4.喷射注浆类型5.水泥强度等级、掺量 | m | 按设计图示尺寸 以桩长计算 | 1.浆液制备2.插入喷射管、喷射 注浆3.拔管、冲洗4.泥浆排放或场内 运输 |
| 010201009 | 注浆加固地基 | 1.地层类别2.空钻深度、注浆 深度3.注浆间距4.浆液种类及配比 5.水泥强度等级 | m³ | 按设计加固地基 尺寸以体积计算 | 1.成孔2.注浆导管制作、 安装3.浆液制作、压浆 |
| 010201010 | 褥垫层 | 1.材料种类及配比 2.厚度3.铺设方式及压实 系数 | 按设计图示尺寸 以体积计算 | 铺设、压实 |
B.2.1 基坑与边坡支护工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表B.2.1 的规定执行。
表B.2.1 基坑与边坡支护(编码：010202)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010202001 | 地下连续墙 | 1.地层类别 2.墙体厚度 3.成槽深度4.混凝土种类、强度等级5.接头形式 | m³ | 按设计图示墙体 尺寸以体积计算 | 1.导墙修筑及拆除 2.挖土成槽、固壁、清底置换3.混凝土输送、灌注、 养护4.接头处理5.泥浆制备、排放或 场内运输 |
续表B.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010202002 | 型钢水泥土搅拌墙 | 1.地层类别2.搅拌桩直径3.水泥强度等级、 掺量4.型钢规格型号 5.型钢是否拔出 | m³ | 按设计图示成墙 截面尺寸乘以桩长以体积计算 | 1.导墙修筑及拆除 (若有)2.材料制备3.预搅下沉、喷浆、搅拌提升4.型钢插、拔5.型钢拔出后缝隙注浆(若有) |
| 010202003 | 咬合灌注桩 | 1.地层类别 2.桩长、桩径3.混凝土种类、强 度等级 | m | 按设计图示尺寸 以桩长计算 | 1.导墙修筑及拆除 (若有)2.套管压入、管内取土3.混凝土输送、灌注、养护4.套管拔出 |
| 010202004 | 木制桩 | 1.地层类别2.材质、规格 3.桩长、尾径 4.桩倾斜度 | 1.工作平台搭设、 拆除2.桩靴安装 3.沉桩 | ||
| 010202005 | 预制钢筋 混凝土板桩 | 1.地层类别2.送桩深度、桩长 3.桩截面形式、尺寸4.混凝土强度等级 | 1.工作平台搭设、拆除2.插桩、板桩连接 3.沉桩 | ||
| 010202006 | 型钢桩 、钢板桩 | 1.地层类别2.截面形式或组 合截面形式3.钢桩材质规格 和型号4.送桩深度、桩长 5.是否拔出 | t | 按设计图示尺寸 以质量计算 | 1.工作平台搭设、 拆除2.插桩、锁口连接3.沉桩、接桩、拔桩 4.刷防护材料 |
| 010202007 | 锚杆(锚索) | 1.地层类别2.锚杆(索)类型、深度、部位3.杆体材料品种、规格、数量4.预应力值5.浆液种类、强度 等级 | m | 按设计图示尺寸 以钻孔深度计算 | 1.工作平台搭设、 拆除2.成孔3.锚杆(锚索)制作、 插入4.隔离套管、定位支 架安装5.浆液制作、注浆6.预应力锚杆张拉、 锁定 |
续表B.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010202008 | 土钉 | 1.地层类别2.土钉类型、深度、 部位3.杆体材料品种、规格、数量4.浆液种类、强度等级 | m | 按设计图示尺寸 以土钉置入深度计算 | 1.工作平台搭设、拆除2.成孔3.土钉制作、杆体插 入或打入4.浆液制作、注浆 |
| 010202009 | 喷射混凝土、 水泥砂浆 | 1.部位 2.厚度3.材料种类4.混凝土(砂浆)类别、强度等级 | m² | 按设计图示尺寸 以面积计算 | 1.工作平台搭设、 拆除2.修整边坡3.混凝土(砂浆)输送、喷射、养护 4.钻排水孔、安装排水管 |
| 010202010 | 钢筋混凝土支撑 | 1.部位2.混凝土种类3.混凝土强度等级 | m⁸ | 按设计图示尺寸 以体积计算 | 1.混凝土输送、浇筑 2.混凝土振捣、养护 |
| 010202011 | 钢筋混凝土支撑的模板 | 构件部位 | m² | 按模板与现浇混 凝土构件的接触面 积计算 | 1.模板制作2.模板及支撑安装 3.刷隔离剂4.模板及支撑拆除 5.清理模板粘结物及模内杂物6.模板及支撑整理、 小修、堆放 |
| 010202012 | 钢筋混凝土 腰梁、冠梁 | 1.部位2.混凝土种类3.混凝土强度等级 | m³ | 按设计图示尺寸 以体积计算 | 1.混凝土输送、浇筑 2.混凝土振捣、养护 |
| 010202013 | 钢筋混凝土腰梁、冠梁的模板 | 构件部位 | m² | 按模板与现浇混 凝土构件的接触面积计算 | 1.模板制作2.模板及支撑安装 3.刷隔离剂4.模板及支撑拆除5.清理模板粘结物及模内杂物6.模板及支撑整理、小修、堆放 |
续表B.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010202014 | 钢支撑 | 1.部位、连接方式 2.钢材品种、规格 | t | 按设计图示尺寸以质量计算。不扣除孔眼质量，焊条、铆钉、螺栓等不另 增加质量 | 1.构件制作(摊销、租赁) 2.构件安装 3.探伤4.刷漆 5.拆除 |
| 010202015 | 钢腰梁、冠梁 | ||||
| 010202016 | 泥浆外运 | 泥浆来源 | m³ | 按成槽、成孔尺 寸，以体积计算 | 1.处置 2.运输 3.消纳 |
B.3.1 本附录各清单项目工作内容均包括无法自行移动的大型施工机械的场内就位及移位，也包括 各清单项目全面实施前的试夯、试打等现场试验工序。
B.3.2 除另有说明外，本附录基坑与边坡支护各清单项目中均包括施工过程中所必需的土石方挖填。
B.3.3 项目特征中的“地层类别”应按本标准表A.4.3-1和 表A.4.3-2 的规定，并根据岩土工程勘察 报告进行描述。
B.3.4 项目特征及工程量计算规则中的“桩长”应包括桩尖(若有),空桩长度=孔深 一桩长，孔深为自然地面至设计桩底的深度。
B.3.5 项目特征中的“混凝土种类”可描述为预拌(商品)混凝土、现场搅拌混凝土、清水混凝土、彩色 混凝土、水下混凝土，防水混凝土、耐酸混凝土、毛石混凝土、轻骨料混凝土等。
B.3.6 换填垫层的“换填材料种类”可描述为砂石、粉质黏土、灰土、粉煤灰、矿渣等。如有土工合成材 料，则应增加相应特征描述。
B.3.7 预压地基的“预压方式”可描述为堆载预压、真空预压、堆载与真空联合预压等。设计设置排水 竖井的，在项目特征描述中应明确竖井种类、断面尺寸、排列方式、间距和深度等。
B.3.8 填料桩复合地基的“桩形式”可描述为振冲碎石桩、沉管砂石桩、灰土(土)挤密桩、夯实水泥土桩、柱锤冲扩桩等。设计文件指定成孔方式的，清单编制时应增加“成孔方式”的描述。
B.3.9 水泥土搅拌桩复合地基的“做法”可描述为单轴、双轴和三轴等，“搅拌要求”可描述为浆液搅拌法(即湿法)、粉体搅拌法(即干法)。
B.3.10 旋喷桩复合地基的“喷射注浆类型”可描述为单管、双重管、三重管等。
B.3.11 本附录中，同类桩的重复套打、截面咬合不增加相应工程量。
B.3.12 泥浆外运的“泥浆来源”应按泥浆所产生的清单项目进行描述。泥浆外运包括将施工现场的泥浆进行处置、运输到指定地点，应满足国家及当地行政主管部门关于建筑垃圾消纳和处置的要求。
B.3.13 喷射混凝土(砂浆)的钢筋网、钢丝网应按本标准附录E 中“钢筋网片”“钢丝网”项目列项；地下连续墙和混凝土桩的钢筋笼，应按本标准附录E 中“钢筋笼”项目列项。钢筋混凝土支撑、冠梁、腰梁 的钢筋应按本标准附录E 中“现浇混凝土基础及联系梁钢筋”项目列项。以上钢筋制作、安装使用本标准 附 录E 相应项目编码列项时均需描述使用部位。
B.3.14 本附录未列出的支护桩，应按本标准附录B.1和附录C中的相关项目列项，截(凿)桩头应按本标准附录C 相关项目列项，重力式水泥土墙应按本标准附录B.1 “水泥土搅拌桩复合地基”项目列项， 砖、石挡土墙、护坡应按本标准附录D 中的相关项目列项，混凝土挡土墙应按本标准附录E 中的相关项目列项 。
C.1.1 预制桩工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.1.1 的规定执行。
表C.1.1 预制桩(编码：010301)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010301001 | 预制钢筋混凝土实心桩 | 1.地层类别2.送桩深度、桩长3.桩截面形式、尺寸4.混凝土强度等级 | m | 按设计图示尺寸 以桩长计算 | 1.工作平台搭设、 拆除2.桩机竖拆、移位 3.沉桩、接桩4.送桩、空孔回填 5.刷防护材料 |
| 010301002 | 预制钢筋混凝土空心桩 | I.地层类别2.送桩深度、桩长 3.桩截面形式、尺寸4.桩尖类型5.混凝土强度等级 | 1.工作平台搭设、 拆除2.桩机竖拆、移位 3.桩尖制作安装4.沉桩、接桩5.桩芯取土6.送桩、空孔回填 7.刷防护材料 | ||
| 010301003 | 钢管桩 | 1.地层类别2.送桩深度、桩长 3.材质4.管径、壁厚 | t | 按设计图示尺寸 以质量计算 | 1.工作平台搭设、 拆除2.桩机竖拆、移位 3.沉桩、接桩4.管内取土5.切割钢管、精割 盖帽6.送桩、空孔回填 7.刷防护材料 |
| 010301004 | 静钻根植桩 | 1.地层类别2.空桩长度、桩长3.植入桩类型及截面尺寸4.植入桩混凝土种类、强度等级 5.扩底直径及高度 6.桩端水泥浆配比 7.桩周水泥浆配比 | m | 按设计图示尺寸 以植入桩桩长计算 | 1.工作平台搭设、 拆除2.桩机竖拆、移位3.成孔、修孔、扩底 4.注浆5.植桩、接桩6.送桩、空孔回填 7.刷防护材料8.泥浆制备、排放或 场内运输 |
续表C.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010301005 | 截(凿)桩头 | 1.桩类型2.桩头截面、高度 3.混凝土强度等级 4.有无钢筋 | 根 | 按设计图示数量 计算 | 1.截(切割)桩头 2.凿平3.废料外运、弃置 4.钢筋整理 |
C.2.1 灌注桩工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表C.2.1 的规定执行。
表C.2.1 灌注桩(编码：010302)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010302001 | 泥浆护壁成孔灌注桩 | 1.地层类别2.空桩长度、桩长 3.桩径4.混凝土种类、强 度等级 | m | 按设计截面面积 乘以设计桩长以体积计算，截面局部 扩大部分体积并入计算 | 1.护筒埋设2.成孔、固壁3.混凝土输送、灌注、养护4.空孔回填5.泥浆制备、排放或场内运输 |
| 010302002 | 沉管灌注桩 | 1.地层类别2.空桩长度、桩长3.桩径4.桩尖类型5.混凝土种类、强 度等级 | 1.桩尖制作、安装 2.打(沉)拔钢管3.混凝土输送、灌 注、养护4.复打、空孔回填 | ||
| 010302003 | 干作业机械 成孔灌注桩 | 1.地层类别2.空桩长度、桩长 3.桩径4.扩孔直径、高度5.混凝土种类、强度等级 | 1.成孔、扩孔2.混凝土输送、灌 注、振捣、养护3.空孔回填 | ||
| 010302004 | 爆扩成孔灌 注桩 | 1.爆破前成孔2.爆破扩孔后混凝土输送、灌注、振 捣、养护3.空孔回填 | |||
| 010302005 | 钻孔压灌桩 | 1.地层类别2.空钻长度、桩长 3.钻孔直径4 . 材料种类、配 比、强度等级 | m | 按设计图示尺寸 以桩长计算 | 1.钻孔2.浆液制备、注浆、 投放骨料、补浆3.混凝土输送、压 灌、养护4.空孔回填 |
续表C.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010302006 | 灌注桩后注浆 | 1.注浆导管材料、规格2.注浆导管长度 3.单孔注浆量4.水泥强度等级 | 孔 | 按设计图示注浆 孔数计算 | 1.注浆导管制作、 安装2.浆液制作、注浆 |
| 010302007 | 声测管 | 1.材质、规格 2.连接要求 | m | 按设计图示桩长 乘以管根数计算 | 1.制作、管底封堵 2.分段安装、连接 3.注水、管口封堵 |
C.3.1 本附录各清单项目工作内容均包括无法自行移动的大型施工机械的场内就位及移位。
C.3.2 项目特征中的“地层类别”应按本标准表A.4.3-1和 表A.4.3-2的规定，并根据岩土工程勘察报告进行描述。
C.3.3 项目特征及工程量计算规则中的“桩长”应包括桩尖(若有),空桩长度=孔深一桩长，孔深为自然地面至设计桩底的深度。
C.3.4 项目特征中的“混凝土种类”可描述为预拌(商品)混凝土、现场搅拌混凝土、清水混凝土、彩色混凝土、水下混凝土、防水混凝土、耐酸混凝土、毛石混凝土、轻骨料混凝土等。
C.3.5 打桩方式及成孔机械由投标人自行确定，若设计有要求时，应在项目特征中增加相关描述。
C.3.6 打试验桩和打斜桩应按相应项目单独编码列项，并应在项目特征中注明试验桩或斜桩(斜率)。
C.3.7 本附录各预制桩项目工作内容均包括预制桩的场内堆放、场内转运，还包括使用成品预制桩时 的成品桩购置工作及使用现场预制桩时的桩制作全部工序。使用现场预制桩时，应在项目特征中增加相关描述。
C.3.8 预制钢筋混凝土实心桩、预制钢筋混凝土空心桩应按相应截面形式分别编码列项，其项目特征 中的桩截面形式、混凝土强度等级、桩尖类型等可直接用标准图集的相关代号或设计桩型描述。
C.3.9 预制钢筋混凝土桩的桩顶与桩承台的连接构造应按本标准附录E 的基础相关项目编码列项。 空心桩、钢管桩整体填充混凝土时，应按本标准附录E 中“填充混凝土”项目编码列项。
C.3.10 泥浆护壁成孔灌注桩是指在泥浆护壁条件下成孔的采用水下灌注混凝土的桩。
C.3.11 内夯沉管灌注桩应按“沉管灌注桩”编码列项，外管封底部分体积并入桩工程量内。
C.3.12 干作业机械成孔灌注桩是指在不用泥浆护壁和套管护壁的情况下，用钻机成孔后下钢筋笼并灌注混凝土的桩，适用于地下水位以上的土层。
C.3.13 泥浆外运应按本标准附录B 地基处理与边坡支护工程中相关项目编码列项。
C.3.14 混凝土灌注桩的钢筋笼制作、安装应按本标准附录E中相关项目编码列项。
D.1.1 砖砌体工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.1.1 的规定执行。
表 D.1.1 砖砌体(编码：010401)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010401001 | 砖基础 | 1.砖品种、规格、强 度等级2.基础类型3.砂浆强度等级 4.防潮层材料种类 | m³ | 按设计图示尺寸 以体积计算扣 除 地 梁 ( 圈 梁)、构造柱所占体积，不扣除基础大放脚T形接头处的重叠部分及嵌入基 础内的钢筋、铁件、管道、基础砂浆防 潮层和单个面积≤ 0.3m²的孔洞所占体积。附墙垛基础 宽出部分体积并入计算，靠墙暖气沟 的挑檐不增加体积 墙基础长度：外 墙基础按外墙中心线、内墙基础按内墙净长计算 | 1.砂浆制作 2.砌砖3.水平防潮层铺设 |
续表D.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010401002 | 实心砖墙 | 1.砖品种、规格、强 度等级2.墙体类型3.墙体厚度4.砂浆强度等级 | m³ | 按设计图示尺寸 以体积计算扣除门窗洞口、嵌入墙内的柱、梁、板及凹进墙内的壁 龛、管槽、暖气槽、 消 火 栓 箱 所 占 体积，不扣除单个面积≤0.3m²的孔洞 及墙内檩头、垫木、 木楞头、沿缘木、木 砖、门窗走头、加固 钢筋、木筋、铁件、 管道所占的体积凸出墙面的墙垛并入计算。腰线、挑檐、压顶、窗台 线、虎头砖、门窗套凸出墙面部分的体 积不并入计算同材质围墙柱及围墙压顶并入围墙 体积内计算墙长度：外墙按中心线、内墙按净长计算，框架间墙不区分内外墙均按 净长计算 | 1.砂浆制作 2.砌砖3.刮缝4.墙体顶缝、侧缝填 塞处理 |
| 010401003 | 多孔砖墙 | ||||
| 010401004 | 空心砖墙 | ||||
| 010401005 | 实心砖柱 | 1.砖品种、规格、强 度等级2.柱截面尺寸3.砂浆强度等级 | 按设计图示尺寸以体积计算。扣除混凝土及钢筋混凝 土梁垫、梁头、板头 所占体积 | 1.砂浆制作 2.砌砖3.刮缝 | |
| 010401006 | 多孔砖柱 |
续表D.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010401007 | 砖检查井 | 1.井截面、深度2.砖品种、规格、强 度等级3.垫层材料种类、 厚度4 . 底板厚度及混 凝土强度等级5.井盖材质6.砂浆强度等级 7.防潮层材料种类 | 座 | 按设计图示数量 计算 | 1.砂浆制作 2.铺设垫层3.底板混凝土输送、浇筑、振捣、养护 4.砌砖、井盖安装5.刮缝6.井池底、壁抹灰 7.抹防潮层 |
| 010401008 | 零星砌砖 | 1.零星砌砖名称、部位2.砖品种、规格、强 度等级3.砂浆强度等级 | m³ | 按设计图示尺寸 以体积计算 | 1.砂浆制作 2.砌砖3.刮缝 |
| 010401009 | 砖散水、地坪 | 1.砖品种、规格、强度等级2.垫层材料种类、 厚度3.散水、地坪厚度 4.面层种类、厚度 5.砂浆强度等级 | m² | 按设计图示水平 投影面积计算 | 1.地基找平、夯实 2.铺设垫层3.砌砖4.抹砂浆面层 |
| 010401010 | 砖地沟、明沟 | 1.砖品种、规格、强度等级2.沟截面尺寸3.垫层材料种类、 厚度4 . 底板混 凝土种类、强度等级及厚度5.砂浆强度等级 | m | 按设计图示尺寸 以中心线长度计算 | 1.铺设垫层2.底板混凝土输送、 浇筑、振捣、养护3.砌砖4.刮缝、抹灰 |
| 010401011 | 贴砌砖墙 | 1.砖品种、规格、强 度等级2.墙体类型3.墙体厚度4.砂浆强度等级 | m³ | 按设计图示尺寸 以体积计算 | 1.砂浆制作 2.砌砖 |
D.2.1 砌块砌体工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.2.1 的规定执行。
表D.2.1 砌块砌体(编码：010402)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010402001 | 砌块墙 | 1.砌块品种、规格、 强度等级2.墙体类型3.墙体厚度4.砂浆强度等级 | m³ | 按设计图示尺寸 以体积计算扣除门窗洞口、嵌入墙内的柱、梁、板及凹进墙内的壁 龛、管槽、暖气槽、 消 火 栓 箱 所 占 体积，不扣除单个面积≤0.3m²的孔洞 及墙内檩头、垫木、木楞头、沿缘木、木 砖、门窗走头、加固钢筋、木筋、铁件、 管道所占的体积凸出墙面的墙垛 并人计算同材质围墙柱及围墙压顶并入围墙体积内计算墙长度：外墙按中心线、内墙按净长计算，框架间墙不区分内外墙均按净长计算 | 1.砂浆制作 2.砌砖、砌块 3.刮缝4.墙体顶缝、侧缝填塞处理 |
| 010402002 | 砌块柱 | 1.砌块品种、规格、 强度等级2.柱截面尺寸3.砂浆强度等级 | 按设计图示尺寸以体积计算。扣除混凝土及钢筋混凝 土梁垫、梁头、板头 所占体积 | 1.砂浆制作 2.砌砖、砌块 3.刮缝 |
D.3.1 石砌体工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.3.1 的规定执行。
表D.3.1 石砌体(编码：010403)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010403001 | 石基础 | 1.石料种类、规格 2.基础类型3.砂浆强度等级 4.防潮层材料种类 | m³ | 按设计图示尺寸 以体积计算不扣除基础砂浆防潮层及单个面积≤0.3m²的孔洞所占体积，附墙垛基础宽出部分体积并入计算，靠墙暖气沟的挑檐不增加体积墙基础长度：外墙基础按中心线、内墙基础按净长计算 | 1.砂浆制作 2.吊装3.砌石4.防潮层铺设 |
| 010403002 | 石勒脚 | 1.石料种类、规格 2.石表面加工要求3.勾缝要求4.砂浆强度等级 | 按设计图示尺寸以体积计算。不扣除单个面积≤0.3m²的孔洞所占的体积 | 1.砂浆制作 2.吊装3.砌石4.石表面加工 5.勾缝 | |
| 010403003 | 石墙 | 1.石料种类、规格 2.石表面加工要求 3.墙体类型4.勾缝要求5.砂浆强度等级 | 按设计图示尺寸 以体积计算扣除门窗洞口、嵌入墙内的柱、梁、板及凹进墙内的壁 龛、管槽、暖气槽、 消 火 栓 箱 所 占 体积，不扣除单个面积≤0.3m²的孔洞 及墙内檩头、垫木、 木楞头、沿缘木、木 砖、门窗走头、加固钢筋、木筋、铁件、 管道所占的体积凸出墙面的墙垛并入计算同材质围墙柱及围墙压顶并入围墙体积内计算墙长度：外墙按中心线、内墙按净 长计算 | 1.砂浆制作2.吊装 3.砌石4.石表面加工 5.勾缝 |
续表D.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010403004 | 石挡土墙 | 1.石料种类、规格 2.石表面加工要求 3.勾缝要求4.砂浆强度等级 5.墙(柱)高度 | m³ | 按设计图示尺寸 以体积计算 | 1.砂浆制作 2 . 吊 装3 . 砌石4.变形缝、泄水孔、压顶抹灰 5.滤水层6.勾缝 |
| 010403005 | 石柱 | 1.石料种类、规格 2 . 栏杆的 高度 、厚度3.石表面加工要求 4.勾缝要求5.砂浆强度等级 | m | 按设计图示以长 度计算 | 1.砂浆制作2.吊装 3.砌石4.石表面加工 5.勾缝 |
| 010403006 | 石栏杆 | ||||
| 010403007 | 石护坡 | 1.石料种类、规格 2.垫层材料种类、厚度3.护坡厚度、高度 4.石表面加工要求 5.勾缝要求6.砂浆强度等级 | m³ | 按设计图示尺寸 以体积(不含垫层) 计算 | 1.铺设垫层 2.石料加工 3.砂浆制作 4.砌石5.石表面加工 6.勾缝 |
| 010403008 | 石台阶 | ||||
| 010403009 | 石坡道 | ||||
| 010403010 | 石地沟、明沟 | 1.石料种类、规格 2.沟截面尺寸3.垫层材料种类、 厚度4 . 底 板 混 凝 土 种 类、强度等级及 厚度5.石表面加工要求 6.勾缝要求7.砂浆强度等级 | m | 按设计图示尺寸 以中心线长度计算 | 1.砂浆制作 2.铺设垫层3.底板混凝土输送、 浇筑、振捣、养护4.砌石5.石表面加工 6.勾缝 |
D.4.1 轻质墙板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表D.4.1 的规定执行。
表 D.4.1 轻质墙板(编码：010404)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010404001 | 轻质墙板 | 1.墙板材质、厚度 2.安装部位3.连接方式4.填缝及填充要求 | m² | 按设计图示尺寸 以面积计算 | 1.清理基层、水刷墙 板粘结面2.调铺砂浆或专用 胶粘剂3.拼装墙板、粘网格布条4.填灌板下细石混凝土及填充层等墙板安装操作 |
| 010404002 | 轻质保温 一体墙板 | 1.墙板材质、厚度 2.保温材料规格、材质3.安装部位 4.连接方式5.填缝及填充要求 |
D.5.1 砖石基础的“基础类型”可描述为柱基础、墙基础、管道基础等。
D.5.2 基础与墙(柱)身使用同一种材料时，以设计室内地面为界(有地下室者，以地下室室内设计地 面为界),以下为基础，以上为墙(柱)身。基础与墙(柱)身使用不同材料时，材料分界线位于设计室内地面高度±300mm以内的，以不同材料分界线为界；±300mm以外的，以设计室内地面为界。
D.5.3 砖围墙以设计室外地坪为界，以下为基础，以上为墙身。
D.5.4 墙体项目特征中的“墙体类型”可描述为直形、弧形等，也可按外墙、内墙、女儿墙、围墙等墙体部位进行描述。
D.5.5 以下构件应按“零星砌砖”项目编码列项：砖砌台阶、台阶挡墙、梯带、花台、花池、栏板；砖砌锅台、炉灶、蹲台、池槽、池槽腿、地垄墙；砖砌腰线、挑檐、压顶、窗台线、虎头砖、门窗套凸出墙面的部分及 单个面积≤0 . 3m²的孔洞填塞等。
D.5.6 依附构件或者依附墙体砌筑的贴砌砖(如地下室外墙防水层的保护砖墙),应按“贴砌砖墙”项目编码列项。
D.5.7 石砌体的“石料种类”可描述为砂石、青石等，“石料规格”可描述为粗料石、细料石等。
D.5.8 石基础、石勒脚、石墙的划分：基础与勒脚应以设计室外地坪为界。勒脚与墙身应以设计室内 地面为界。石围墙以设计室外地坪为界，两侧地坪标高不同时，应以较低地坪标高为界，以下为基础，以 上为墙身；当两侧标高之差为挡土墙时，挡土墙以上为墙身。
D.5.9 石台阶项目包括石梯带(垂带),不包括石梯膀，石梯膀应按“石挡土墙”项目编码列项。
D.5.10 砖墙、砌体墙等的加筋、墙体拉结筋、压砌钢筋网片，应按本标准附录E 混凝土 及钢筋混凝土工程中相关项目编码列项。
D.5.11 检查井内的钢爬梯、砖地沟里的钢支架等应按本标准附录F 金属结构工程中相关项目编码列项 。
D.5.12 砖(石)地沟、明沟，若设计施工有防水要求时，应按本标准附录J 屋面及防水工程中相关项目编码列项。
D.5.13 附墙砌筑的烟囱、通风道、垃圾道应按设计图示尺寸以体积(扣除孔洞所占体积)计算，并入所 依附的同材质墙体体积内。当设计要求孔洞内需抹灰时，应按本标准附录M 墙、柱面装饰与隔断、幕墙 工程中“零星抹灰”项目编码列项。
D.5.14 如设计图纸说明做法见标准图集时，应在项目特征中注明标准图集的编号、节点大样编号及所在页号。
E.1.1 基础及楼地面垫层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.1.1 的规定执行。
表E.1.1 基础及楼地面垫层(编码：010501)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010501001 | 基础垫层 | 1.基础形式 2.厚度3.材料品种、强度 要求、配比 | m³ | 按设计图示尺寸 以体积计算。不扣除伸入垫层的桩头所占体积 | 1.混凝土输送、浇筑、振捣、养护 2.其他材料的现场拌和、铺设、找平、压实 |
| 010501002 | 楼地面垫层 | 1.部位 2.厚度3.材料品种、强度 要求、配比 |
E.2 现浇混凝土构件
E.2.1 现浇混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.2.1的规定执行。
表E.2.1 现浇混凝土构件(编码：010502)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502001 | 独立基础 | 1.混凝土种类2.混凝土强度等级 3.基础类型 | m³ | 按设计图示尺寸 以体积计算。不扣 除伸入桩承台的桩 头所占体积与筏形基础一起 浇筑的，凸出筏形 基础上下表面的其 他混凝土构件的体 积，并入相应筏形 基础体积内 | 1.混凝土输送、浇筑、振捣、养护2 . 预 留 孔 眼二次灌浆 |
| 010502002 | 条形基础 | ||||
| 010502003 | 筏形基础 | ||||
| 010502004 | 设备基础 | 1.混凝土种类2.混凝土强度等级 3.灌浆材料及强度等级 | 按设计图示尺寸 以体积计算 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502005 | 基础联系梁 | 1.混凝土种类2.混凝土强度等级 | m³ | 按设计图示截面 面积乘以梁长以体 积计算梁长：所联系基 础之间的净长度 | 1.混凝土输送、浇筑、振捣、养护2 . 预 留 孔 眼 二 次 灌浆 |
| 010502006 | 钢筋混凝土柱 | 按设计断面面积 乘以柱高以体积计 算。扣除劲性钢骨架所占体积，附着在柱上的牛腿并入柱体积内柱高：柱基上表面至柱顶之间的高度，其楼层分界线 为各层楼板上表面，其与柱帽的分 界线为柱帽下表面 | 混凝土输送、浇筑、 振捣、养护 | ||
| 010502007 | 劲性钢筋混凝土柱 | ||||
| 010502008 | 钢管混凝土柱 | 1.混凝土种类2.混凝土强度等级 3.填充形式4.空心率 | 按需浇筑混凝土 的钢管内截面面积 乘以钢管高度以体 积计算 | ||
| 010502009 | 地下室外墙 | 1.混凝土种类2.混凝土强度等级 3.墙体厚度 | 按设计图示尺寸 以体积计算。扣除门窗洞口及单个面积>0.3m²的孔洞 所占体积，墙柱、墙梁及突出墙面部分并入墙体体积内墙高：墙基上表面至墙顶之间的高 度，与板相交时， 内、外墙高度均算至板顶 | 1.孔洞预留2.混凝土输送、浇 筑、振捣、养护 | |
| 010502010 | 钢筋混凝土墙 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502011 | 钢筋混凝土梁 | 1.混凝土种类2.混凝土强度等级 3.坡度 | m³ | 按设计图示尺寸 以体积计算。扣除 劲性钢骨架所占体 积，伸入砌体墙内 的梁头、梁垫并入 梁体积内梁长：1.梁与柱相交时 ， 梁长算至柱 侧面2.主梁与次梁相 交时，次梁长算至 主梁侧面梁高：梁顶部与板相交时，梁高算至板顶；梁中部、底部与板 相交时，梁高不扣 除板厚 | 混凝土输送、浇筑、 振捣、养护 |
| 010502012 | 劲性钢筋混凝土梁 | ||||
| 010502013 | 实心楼板 | 1.混凝土种类2.混凝土强度等级 | 按设计图示尺寸 以体积计算。不扣除单个面积≤0.3m²的孔洞所占体积， 伸入砌体墙内的板 头以及板下柱帽并 入板体积内板与现浇墙、梁 相交时，板尺寸算 至墙、梁侧面 | ||
| 010502014 | 空心楼板 | 按设计图示尺寸 以体积计算。扣除内置筒芯、箱体部分的体积，板下柱 帽并入板体积内板与现浇墙、梁 相交时，板尺寸算至墙、梁侧面 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502015 | 空心板 内置筒芯 | 1.筒芯材质、类型 2.筒芯规格、型号 | m | 按设计图示放置 筒芯的长度计算 | 1.定位、放线、试排2.筒芯、箱体等内置 材料安装、加固等3.检查、校正、清理 |
| 010502016 | 空心板 内置箱体 | 1.箱体材质、类型 2.箱体规格、型号 | 个 | 按设计图示放置 箱体的数量计算 | |
| 010502017 | 坡屋面板 | 1.混凝土种类2.混凝土强度等级 3.坡度 | m³ | 按设计图示尺寸以体积计算。不扣 除单个面积≤0.3m² 的孔洞所占体积 ，伸入砌体墙内的板头以及屋脊八字相交处的加厚混凝土 并入板体积内坡屋面板与屋面梁相交时，板尺寸 算至梁侧面 | 混凝土输送、浇筑、 振捣、养护 |
| 010502018 | 坡道板 | 1.混凝土种类2.混凝土强度等级 3.坡道形式 | 按设计图示尺寸以体积计算。不扣 除单个面积≤0.3m² 的孔洞所占体积 | ||
| 010502019 | 其他板 | 1.板名称2.混凝土种类3.混凝土强度等级 | 按设计图示尺寸以 构 件 净 体 积 计算。依附其上的混 凝土上翻、线条、外凸造型等并入板体积内其他板与楼板、 屋面板水平连接时，以外墙外边线为界；与梁水平连接时，以梁外边线 为界；与梁、楼板竖 向连接时，以梁、楼板上下表面为界 | ||
| 010502020 | 楼梯 | 1.混凝土种类2.混凝土强度等级 3.楼梯形式 | 按设计图示尺寸 以体积计算。嵌入砌体墙内的部分并入楼梯体积内 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502021 | 构造柱 | 1.混凝土种类2.混凝土强度等级 | m³ | 按设计断面面积 乘以柱高以体积计 算。与砌体嵌接部 分(马牙槎)并入柱 体积内柱高：1.非通长构造柱 高度，自其生根构 件(基础、基础圈梁、下部梁、下部板 等)的上表面算至其锚固构件(上部 梁、上部板等)的下 表面2.通长构造柱高 度自其生根构件的上表面算至柱顶 | 混凝土输送、浇筑、 振捣、养护 |
| 010502022 | 圈梁 | 按设计图示截面 面积乘以梁长以体 积计算。遇洞口变 截面部分并入圈梁 体积内圈梁与构造柱连 接时，梁长算至构 造柱(不含马牙槎) 的侧面 | |||
| 010502023 | 过梁 | 按设计图示截面 面积乘以梁长以体积计算梁长按设计规定 计算，设计无规定时，按梁下洞口宽度两端各加250mm | |||
| 010502024 | 填充混凝土 | 1.混凝土种类2.混凝土强度等级 3.填充部位 | 按设计图示填充 部位的尺寸，以体积计算 | ||
| 010502025 | 零星现浇构件 | 1.构件名称 2.混凝土种类3.混凝土强度等级 | 按设计图示尺寸 以构件净体积计算 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502026 | 挡土墙 | 1.混凝土种类2.混凝土强度等级 3.截面尺寸 | m³ | 按设计图示尺寸 以体积计算。不扣 除泄水孔所占体积，墙垛及突出墙面部分并入墙体体 积内 | 混凝土输送、浇筑、 振捣、养护 |
| 010502027 | 电缆沟、地沟 | 1.沟截面净空尺寸2.垫层材料种类、 厚度3.底板混凝土种类、强度等级、 厚度4.沟壁混凝土种类、强度等级、 厚度5.防护材料种类 | m | 按设计图示尺寸 以中心线长度计算 | 1.地基夯实2.垫层材料现场拌 和、铺设3.混凝土输送、浇筑、振捣、养护4.刷防护材料 |
| 010502028 | 化粪池、检查井 | 1.构件名称2.井、池净空尺寸3.垫层材料种类、 厚度3.底板厚度及混凝土种类、强度 等级4.侧板厚度及混凝土种类、强度 等级5.盖板厚度及混凝土种类、强度等级6.抹面砂浆种类、 厚度7.防护材料种类8.井盖材质、规格 | 座 | 按设计图示数量 计算 | 1.地基夯实2.垫层材料现场拌和、铺设3.混凝土输送、浇筑、振捣、养护4.砂浆抹面5.刷防护材料6.井盖安装(若有) |
| 010502029 | 散水 | 1.垫层材料种类、 厚度2.面层厚度3.混凝土种类4.混凝土强度等级 5.嵌缝材料种类 | m² | 按设计图示尺寸 以水平投影面积 计算 | 1.地基夯实2.垫层材料现场拌 和、铺设3.混凝土输送、浇 筑、振捣、养护4.变形缝、分隔缝填塞 |
| 010502030 | 地坪 | ||||
| 010502031 | 坡道 | 按设计图示尺寸 以斜面积计算 |
续表E.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010502032 | 台阶 | 1.垫层材料种类、 厚度2.踏步高、宽3.混凝土种类 4.混凝土强度等级 | m² | 按设计图示尺寸 以水平投影面积计算。与上部平台相连时，算至最上一 级踏步踏面，该踏 面无设计宽度时， 按下一级踏面宽度计算 | 1.地基夯实2.垫层材料现场拌 和、铺设3.混凝土输送、浇筑、振捣、养护 |
| 010502033 | 后浇带 | 1.部位2.混凝土种类 3.混凝土强度等级 | m³ | 按设计图示尺寸 以体积计算 | 1.设置钢丝网或快 速收口板留置后 浇带2.混凝土交接面、钢 筋等的清理3.混凝土输送、浇 筑、振捣、养护 |
E.3.1 一般预制混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.3.1 的规定执行。
表E.3.1 一般预制混凝土构件(编码：010503)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010503001 | 矩形柱 | 1.图代号2.混凝土强度等级3.砂浆(细石混凝土)种类及强度 等级 | m³ | 按设计图示尺寸 以体积计算 | 1.构件就位、安装 2.接头灌缝、养护 |
| 010503002 | 异型柱 | ||||
| 010503003 | 矩形梁 | ||||
| 010503004 | 异型梁 | ||||
| 010503005 | 拱形梁 | ||||
| 010503006 | 过梁 | ||||
| 010503007 | 吊车梁 | ||||
| 010503008 | 其他梁 | ||||
| 010503009 | 屋架 | 1.屋架形式/天窗 架组成2.图代号3.混凝土强度等级4.砂浆(细石混凝土)种类及强度 等级 | 按设计图示尺寸 以体积计算 | 1.构件就位、拼装、安装2.接头灌缝、养护 | |
| 010503010 | 天窗架 |
续表E.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010503011 | 实心条板 | 1.板形式及部位 2.图代号3.混凝土强度等级4.砂浆(细石混凝 土)种类及强度 等级 | m³ | 按设计图示尺寸以体积计算。不扣除 单个面积≤0.3m²的孔洞及宽度≤40mm 的板缝所占的体积，空心板空洞体 积亦不扣除，伸入墙内的板头并入板 体积内计算 | 1.构件就位、安装 2.接头灌缝、养护 |
| 010503012 | 空心条板 | ||||
| 010503013 | 大型板 | ||||
| 010503014 | 盖板、井圈 | 1.构件名称 2.构件尺寸3.混凝土强度等级 4.砂浆种类及强度等级 | 套 | 按设计图示数量 计算 | 1.构件就位、安装2.井口(沟边)找补、 抹压、养护 |
| 010503015 | 垃圾道 、通风道、烟道 | 1.构件名称2.构件尺寸、型号 或体积3.混凝土强度等级 4.砂浆种类及强度等级 | m | 按设计图示尺寸 以长度计算 | 1.构件就位、安装 2.接头灌缝、养护 |
| 010503016 | 其他构件 | m³ | 按设计图示尺寸 以体积计算 |
E.4.1 装配式预制混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.4.1的规定执行。
表E.4.1 装配式预制混凝土构件(编码：010504)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010504001 | 实心柱 | 1.构件规格或图号 2.混凝土强度等级 3.连接方式4.灌浆料材质 | m³ | 按设计图示构件 尺寸以体积计算。 接缝灌浆层体积并入构件体积内。不扣除构件内钢筋、 预埋部件、预留孔洞、灌浆套筒及后浇键槽所占体积， 构件外露钢筋、连接件及吊环体积亦 不增加 | 1.支撑杆连接件预 埋，结合面清理2.构件吊装、就位、 校正、垫实、固定， 坐浆料铺筑3.接头区构件预留 钢筋、连接件整 理及连接4.灌(注)浆料5 . 搭 设 及 拆 除 钢支撑 |
| 010504002 | 单梁 | ||||
| 010504003 | 叠合梁 |
续表E.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010504004 | 叠合楼板 | 1.构件类型2.构件规格或图号 3.混凝土强度等级 | m³ | 按设计图示构件尺寸以体积计算。 不 扣 除 构 件 内 钢 筋、预埋部件、预留孔洞、构件边缘倒 角及后浇键槽所占 体积，构件外露钢 筋、连接件及吊环 体积亦不增加 | 1.结合面清理2.构件吊装、就位、 校正、垫实、固定， 坐浆料铺筑3.钢筋整理4 . 搭 设 及 拆 除 钢 支撑 |
| 010504005 | 实心剪力 墙板 | 1.构件类型2.构件规格或图号3.混凝土强度等级4.竖向连接方式5.水平连接方式 6.接缝处防水要求 | 按设计图示构件 尺寸扣除门窗洞口以体积计算。坐浆 层体积并入构件体 积内。不扣除：1.构件内钢筋、 预埋部件、预留孔 洞所占体积2.灌浆套筒、灌 浆孔道及后浇键槽 所占体积3.相邻预制墙板 锚环连接处灌浆 体积构件外露钢筋、 连接件及吊环体积 亦不增加 | 1.支撑杆连接件预 埋，结合面清理2.构件吊装、就位、 校正、垫实、固定， 坐浆料铺筑3.连接区构件预留 钢筋、连接件整 理及连接4.灌(注)浆料5.填缝、嵌缝、打胶6 . 搭 设 及 拆 除 钢 支撑 | |
| 010504006 | 夹心保温 剪力墙板 | ||||
| 010504007 | 叠合剪力 墙板 | ||||
| 010504008 | 外挂墙板 | 1.构件规格或图号 2.混凝土强度等级 3.连接方式4.接缝处防水要求 | 按设计图示构件尺寸以体积计算。 不扣除构 件内钢筋、预埋部件、预留孔洞、后浇键槽及 预制墙板拼缝所占体积，构件外露钢筋、连接件及吊环体积亦不增加 | 1.支撑杆连接件预埋，结合面清理 2.构件吊装、就位、校正、垫实、固定3.连接区构件预留钢筋、连接件整理及连接4.填缝、嵌缝、打胶5 . 搭设及拆 除钢支撑 | |
| 010504009 | 女儿墙 |
续表E.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010504010 | 楼梯 | 1.楼梯形式2.构件规格或图号 3.混凝土强度等级 4.连接方式5.接缝处防水要求 | m³ | 按设计图示构件尺寸以体积计算。不扣除构件内钢筋、预埋部件、预留孔洞、后浇键槽及 预制构件拼缝所占 体积，构件外露钢 筋、连接件及吊环体积亦不增加 | 1.结合面清理2.构件吊装、就位、 校正、垫实、固定， 坐浆料铺筑3.连接区构件预留钢筋、连接件整 理及连接4.嵌缝、打胶5 . 搭 设及拆除钢支撑 |
| 010504011 | 阳台 | 1.构件类型2.构件规格或图号 3.混凝土强度等级 4.连接方式5.接缝处防水要求 | 1.支撑杆连接件预埋，结合面清理2.构件吊装、就位、 校正、垫实、固定， 坐浆料铺筑3.连接区构件预留钢筋、连接件整 理及连接4.填缝、嵌缝、打胶5 . 搭设及拆除钢支撑 | ||
| 010504012 | 凸(飘)窗 | ||||
| 010504013 | 空调板 | ||||
| 010504014 | 其他构件 | ||||
| 010504015 | 叠合梁 、板后浇混凝土 | 1.部位2.混凝土种类3.混凝土强度等级 4.浇筑方式 | 按设计图示尺寸 以体积计算。不扣除构件内钢筋、预埋部件、预留孔洞所占的体积，预制构件边缘倒角部分 及后浇混凝土键槽部分亦不增加 | 混凝土输送、浇筑、 振捣、养护 | |
| 010504016 | 叠合剪力墙后 浇混凝土 |
E.5.1 混凝土模板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.5.1的规定执行。
表E.5.1 混凝土模板(编码：010505)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010505001 | 垫层模板 | 垫层部位 | m² | 按模板与现浇混 凝土垫层的接触面 积计算 | 1.模板制作2.模板及支撑安装 3.刷隔离剂4.模板及支撑拆除5.清理模板粘结物及模内杂物6.模板及支撑整理、 小修、堆放 |
| 010505002 | 基础模板 | 基础类型 | 按模板与现浇混 凝土构件的接触面积计算 | ||
| 010505003 | 基础联系梁模板 | 模板形式 | |||
| 010505004 | 柱面模板 | ||||
| 010505005 | 墙面模板 | 按模板与现浇混凝土构件的接触面积 计算。扣除门窗洞口 及单个面积>0.3m² 的孔洞所占面积，洞侧壁面积并入计 算；不扣除单个面 积≤0.3m²的孔洞 所占的面积，洞侧 壁面积亦不计算 | |||
| 010505006 | 梁模板 | 按模板与现浇混 凝土构件的接触面积计算。梁板连接 时，边缘处梁侧模 不扣除板厚 | |||
| 010505007 | 楼板、屋面板、 坡道板模板 | 按模板与现浇混凝土构件的接触面积计算。扣除单个面积 >0.3m²的孔洞所占面积，洞侧壁面积并入计算；不扣除单个 面积≤0.3m²的孔洞所占的面积，洞侧壁面积亦不计算 | |||
| 010505008 | 其他板模板 | 1.构件名称 2.模板形式 | |||
| 010505009 | 柱帽模板 | 模板形式 | 按模板与现浇混 凝土构件的接触面积计算 | ||
| 010505010 | 楼梯模板 | 1.楼梯形式 2.模板形式 | |||
| 010505011 | 构造柱模板 | 按混凝土外露宽 度乘以柱高以面积计算。与砌体嵌接处按混凝土外露面最大宽度计算 |
续表E.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010505012 | 圈梁模板 | m² | 按模板与现浇混 凝土构件的接触面积计算。圈梁与构造柱连接时，梁长 算至构造柱(含马牙槎)的侧面 | 1.模板制作2.模板及支撑安装3.刷隔离剂4.模板及支撑拆除5.清理模板粘结物 及模内杂物6.模板及支撑整理、 小修、堆放 | |
| 010505013 | 过梁模板 | 按模板与现浇混 凝土构件的接触面 积计算。过梁梁长 设计无规定时，按 梁下洞口宽度两端 各加250mm,计算侧模面积 | |||
| 010505014 | 零星现浇 构件模板 | 1.构件名称 2.模板形式 | 按模板与现浇混 凝土构件的接触面积计算 | ||
| 010505015 | 挡土墙模板 | 模板部位 | 按模板与现浇混 凝土构件的接触面积计算。不扣除单个面积≤0.3m²的孔洞所占的面积， 洞侧壁模板亦不 增加 | ||
| 010505016 | 井(池)模板 | 模板形式 | 按模板与现浇混 凝土构件的接触面积计算 | ||
| 010505017 | 电缆沟 、 地沟模板 | 构件名称 | |||
| 010505018 | 台阶模板 | 模板部位 | |||
| 010505019 | 后浇带模板 | 后浇带部位 | 按模板与后浇带 的接触面积计算 | ||
| 010505020 | 叠合构件后浇混凝土模板 | 后浇部位 | 按模板与后浇混 凝土构件的接触面 积计算 |
E.6 钢筋及螺栓、铁件
E.6.1 钢筋及螺栓、铁件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.6.1 的规定执行。
表E.6.1 钢筋及螺栓、铁件(编码：010506)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010506001 | 现浇混凝土基础及联系梁钢筋 | 钢筋种类、规格 | t | 按设计图示钢筋 中心线长度乘以单位理论质量计算。 设计(包括规范规 定)标明的搭接和锚固长度应并入计算 | 1.钢筋制作2.钢筋安装、固定 3.钢筋连接 |
| 010506002 | 现浇混凝土 柱钢筋 | ||||
| 010506003 | 现浇混凝土地下室外墙钢筋 | ||||
| 010506004 | 现浇混凝土 墙钢筋 | ||||
| 010506005 | 现浇混凝土 梁钢筋 | ||||
| 010506006 | 现浇混凝土楼板及屋面板钢筋 | ||||
| 010506007 | 现浇混凝土 坡道板钢筋 | ||||
| 010506008 | 现浇混凝土 其他板钢筋 | ||||
| 010506009 | 现浇混凝土楼梯钢筋 | ||||
| 010506010 | 现浇混凝土 二次结构钢筋 | ||||
| 010506011 | 现浇混凝土 零星构件钢筋 | ||||
| 010506012 | 现浇混凝土 挡土墙钢筋 | ||||
| 010506013 | 现浇混凝土散水、坡道钢筋 | ||||
| 010506014 | 现浇混凝土地坪钢筋 | ||||
| 010506015 | 现浇混凝土台阶钢筋 |
续表E.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010506016 | 叠合构件后浇混凝土钢筋 | 1.构件类型2.钢筋种类、规格 | 按设计图示钢筋 中心线长度乘以单位理论质量计算。 叠合预制构件伸入后浇部分的钢筋不 计算，相邻现浇构件伸人后浇部分的预留钢筋不并入计算 | 1.钢筋制作2.钢筋安装、固定 3.钢筋连接 | |
| 010506017 | 砌体工程内 配钢筋 | 1.钢筋种类、规格 2.布置方式 | 按设计图示钢筋 中心线长度或设计 (含规范)要求的钢筋计算长度乘以单位理论质量计算。设计(包括规范规 定)标明的搭接和锚固长度应并入计算 | ||
| 010506018 | 屋面刚性层内配钢筋 | 钢筋种类、规格 | 按设计图示钢筋 中心线长度或设计 (含图集)要求的钢筋计算长度乘以单位理论质量计算 | 1.钢筋制作2.钢筋安装、固定 | |
| 010506019 | 装饰工程 内配钢筋 | ||||
| 010506020 | 钢筋网片 | 1.钢筋种类、规格 2.使用部位 | 按设计图示钢筋 网面积乘以单位理论质量计算 | 1.钢筋网制作2.钢筋网安装、固定 | |
| 010506021 | 钢筋笼 | 按设计图示钢筋 中心线长度乘以单位理论质量计算。 设计(包括规范规 定)标明的搭接应计算在内，灌注桩允许超灌长度内的钢筋应并入计算 | 1.钢筋笼制作 2.钢筋笼安装 3.钢筋整理 |
续表E.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010506022 | 预应力钢筋 | 1.钢筋(丝束、绞线)种类、规格2.锚具种类 3.张拉方式4.砂浆强度等级 | t | 按设计图示钢筋 (丝束、绞线)中心 线长度乘单位理论质量计算 | 1.钢筋、钢丝束、钢 绞线制作2.钢筋、钢丝束、钢 绞线安装3.预埋管孔道铺设 4.锚具安装5.砂浆制作、输送 6.孔道压浆、养护7.张拉、封锚或端部 防护处理 |
| 010506023 | 钢丝网 | 1.钢丝网规格 2.使用部位 | m² | 按设计(包括规 范规定)要求以面 积计算 | 钢丝网裁切、敷设、 固定 |
| 010506024 | 螺栓 | 1.螺栓种类 2.规格3.使用部位4.端头处理方式 | 套 | 按设计(包括规 范规定)要求以数 量计算 | 1.螺栓、铁件制作 2.螺栓、铁件安装 3 . 对拉螺栓端头处理 |
| 010506025 | 预埋铁件 | 1.钢材种类 2.规格3.铁件尺寸 | t | 按设计图示尺寸 以质量计算 | |
| 010506026 | 结构抗(隔) 震支座 | 1.支座种类 2.支座规格 3.使用部位 | 套 | 按设计图示数量 计算 | 1.定位板安装、拆除2.连接件安装固定3.支座安装 |
| 010506027 | 阻尼器 | 1.阻尼器种类 2.阻尼器规格 3.使用部位 | 1.配套连接件或节点板定位、焊接2.阻尼器拼装、安装 |
E.7.1 现浇混凝土构件通用说明：
1 项目特征中的“混凝土种类”可描述为预拌(商品)混凝土、现拌混凝土，清水混凝土、彩色混凝土，防水混凝土、耐酸混凝土，毛石混凝土、轻骨料混凝土等；
2 现浇钢筋混凝土构件，均不扣除构件内钢筋、螺栓、预埋铁件、张拉孔道所占体积，但应扣除劲性骨架的型钢所占体积。
E.7.2 现浇钢筋混凝土基础说明：
1 独立基础的“基础类型”可描述为普通、杯口、独立桩承台等；条形基础的“基础类型”可描述为板 式、梁板式等；筏形基础的“基础类型”可描述为平板式、梁板式等；
2 独立桩承台按“独立基础”项目编码列项，承台梁应按“基础联系梁”项目编码列项，整片浇筑的桩承台应按“筏形基础”项目编码列项；
3 箱式满堂基础的底板应按“筏形基础”项目编码列项，其余构件应按柱、梁、墙、板相应项目分别编码列项。框架式设备基础应按基础、柱、梁、墙、板相应项目分别编码列项。
E.7.3 现浇钢筋混凝土柱、墙说明：
1 钢管混凝土柱的“填充形式”可描述为实心、空心。当填充形式为空心时，需描述空心率。
2 建筑物中，起挡土作用的地下室外围护墙应按“地下室外墙”项目编码列项，其余现浇混凝土墙 应按“钢筋混凝土墙”项目编码列项。钢筋混凝土墙除剪力墙身(简称墙身)外，还包括剪力墙柱(简称墙 柱)和剪力墙梁(简称墙梁)。墙柱指约束边缘构件、构造边缘构件、非边缘暗柱、扶壁柱，呈+、T 、Y 、 L、—字等形状，按柱式配筋，墙柱与墙身相连还可能形成工、[、Z 字等形状；墙梁指连梁、暗梁、边框梁， 处于填充墙大洞口或其他洞口上方，按梁式配筋。
3 墙与柱连接时墙算至柱边，墙与梁连接时墙算至梁底，墙与板连接时板算至墙侧。
4 异型柱水平各方向上截面高度与厚度之比均大于4时，应按“钢筋混凝土墙”项目编码列项。
E.7.4 现浇钢筋混凝土梁、板说明：
1 梁坡度≥20%时，需描述坡度；
2 钢板上浇筑的混凝土板应按“实心楼板”项目编码列项，计算工程量时应扣除钢板所占体积，并计算因压型钢板板面凹凸造成的混凝土体积增减；
3 空心板内置筒芯、箱体是指在混凝土浇筑前，为形成现浇空心楼盖的内部空腔而预先安装放置玻纤增强复合筒芯、叠合箱、蜂巢芯等；
4 屋面板坡度<20%时，应按“实心楼板”项目编码列项，坡度≥20%时，应按“坡屋面板”项目编码 列项，并描述坡度；
5 坡道板是指满足通行要求的架空式坡道，其“坡道形式”可描述为直线式、曲线式、组合式等；
6 挑檐板、天沟板、雨篷板、凸飘窗顶(底)板、凸飘窗侧立板、不挂板、栏板、造型板等应按“其他板”项目分别编码列项。
E.7.5 现浇钢筋混凝土楼梯及其他说明：
1 楼梯项目的“楼梯形式”可描述为直形、弧形、螺旋、板式、梁式、单跑、双跑、三跑等。楼梯包括楼 梯梯段、楼梯梁、楼梯休息平台、平台梁。当楼梯与楼板无楼梯梁连接时，以楼梯的最上一级踏步边缘加 300mm为 界 。
2 阳台应按现浇混凝土梁、板等相应构件分别编码列项。
3 填充混凝土项目适用于在已完成的结构体内，为满足设计要求而进行的混凝土浇筑。
4 散水、坡道、地坪项目特征中的“嵌缝材料种类”需描述设计图纸注明的功能性分隔缝材料种类， 无需描述为留置施工缝而使用的分隔材料种类。
5 架空式混凝土台阶应按“楼梯”项目编码列项。
6 按标准图集设计的“化粪池、检查井”项目特征仅描述标准图集的相关代号即可，清单工作内容 不包括图集中的管道、支架、预制盖板、预制井圈。其预制构件、钢筋、模板应按本附录相应清单项目另行编码列项。
7 扶手、压顶、小型池槽、垫块、门窗框及其他单体体积≤0.1m³的同类构件，应按“零星现浇构件”项目分别编码列项，并描述构件名称。
E.7.6 一般预制混凝土构件说明：
1 非装配式的预制混凝土构件应按“E.3 一般预制混凝土构件”的相应项目编码列项；
2 项目特征中的“屋架形式”可描述为折线型、三角形、锯齿形等；“天窗架组成”可描述为天窗架、 端壁板、侧板、上下档、支撑及檩条等；“板的形式”可描述为平板、槽形板、双T 板等；“板的部位”可描述 为楼板、墙板、屋面板、挑檐板、雨篷板、栏板等；
3 小型池槽、压顶、扶手、垫块、墩块、隔热板、花格等应按“其他构件”项目分别编码列项，并描述构 件名称 ；
4 预制混凝土构件或预制钢筋混凝土构件，设计图纸标注做法见标准图集时，在项目特征中描述标准图集的编号、节点大样编号及所在页号即可；
5 一般预制混凝土构件的工作内容中不包含使用大型垂直运输机械进行的吊装工作，大型垂直运输机械的使用应包含在本标准附录R 措施项目中。
E.7.7 装配式预制混凝土构件说明：
1 装配式构件自带钢筋之外的钢筋应按本标准附录E.6 钢筋及螺栓、铁件的相应项目编码列项；
2 装配式构件安装包括构件固定所需临时支撑的搭设及拆除，如采用特殊工艺，则应在项目特征 中描述支撑(含支撑用预埋铁件)的种类及搭设方式；
3 装配式构件工程量计算规则中的预埋部件，是指预埋钢板、螺栓、套筒、螺母、线盒、电盒、线管、木砖等；
4 叠合楼板预制板之间的后浇混凝土板带，应并入“叠合梁、板后浇混凝土”内计算。
E.7.8 混凝土模板说明：
1 设计图纸或交工标准对现浇混凝土构件表面有特殊要求的，如清水混凝土、表面纹饰造型混凝土等，其模板项目特征中需增加“混凝土表面要求”;设计图纸要求使用定制模板浇筑异型混凝土构件 的，其模板项目特征中需增加“模板定制要求”;发包人对模板材质、支模方式等有特殊要求的，可在项目特征中补充描述；
2 项目特征中的“模板形式”可描述为直形模板、倾斜模板(适用于坡度≥20%的构件斜面)、弧形模板(适用于半径≤12m 的构件弧面)、拱形模板等；
3 其他板模板、零星现浇构件模板应按相应现浇混凝土构件的项目名称分别编码列项；
4 浇筑混凝土地坪、散水、坡道如使用模板，应按“垫层模板”项目编码列项；
5 墙与柱连接时算至柱边；墙与梁连接时墙算至梁底；墙与板连接时板算至墙侧；柱、墙、梁、板、栏板相互连接的重叠部分，应扣除重叠部门的模板面积。
E.7.9 钢筋及螺栓、铁件说明：
1 各钢筋项自的工作内容均应包含相应的措施钢筋；钢筋的制作包含钢筋清理、调直、切断、弯曲 成型等全部制作工序；钢筋的安装、固定包含基层清理及钢筋就位、定位、支撑、绑扎、焊接等全部安装工序；钢筋的连接包含搭接、焊接、机械连接、检查清理等全部连接工序；
2、现浇混凝王构件的钢筋应按构件的钢筋项目分别编码列项； 一般预制混凝土构件及装配式预制混凝土构件中的钢筋，包含在相应构件中，不单独列项计量；
3 地下连续墙、灌注桩的钢筋，按“钢筋笼”项目编码列项；
4 构造柱、圈梁、过梁等构件的钢筋，按“现浇混凝土二次结构钢筋”项目编码列项；
5 现浇混凝土井、池及电缆沟、地沟中的钢筋，按“现浇混凝土零星构件钢筋”项目编码列项；
6 各构件及分部工程中如使用成型钢筋网、成品钢丝网，按“钢筋网片”“钢丝网”项目编码列项；
7 预应力钢筋、钢丝束、钢绞线应区分材料种类、规格等项目特征分别编码列项；
8 现浇混凝土中的预埋螺栓、锚入混凝土结构的化学螺栓、因特殊需要留置在混凝土内不周转使 用的对拉螺栓，按本附录中“螺栓”项目编码列项；钢结构中使用的螺栓，应执行本标准附录F 金属结构工程相应规定；
9 现浇混凝土结构中的后浇带部位的钢筋不单独列项计量，其工程量并入与其对应的现浇构件钢筋工程量中；
10 伸出各现浇构件的锚固钢筋，按设计要求确定长度，并入该构件的钢筋工程量内；
11 各钢筋项目除设计(包括规范规定)标明的搭接外，其他施工搭接(如定尺搭接)不计算工程量；
12 各钢筋项目均不计算非设计要求的马凳筋、斜撑筋、抗浮筋、垫铁等措施钢筋的工程量；
13 非设计要求的植筋，均不单独列项计量。如设计有要求时，应按对应构件钢筋项目分别编码列项，并增加对植入要求的描述。
F.1.1 钢网架工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.1.1 的规定执行。
表F.1.1 钢网架(编码：010601)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010601001 | 钢网架 | 1.结构形式、跨度2.杆件钢材品种、 规格3.节点形式、连接 方式4.节点钢材品种、 规格5.构件涂(镀)层 要求6.探伤要求 | t | 按设计图示尺寸 以质量计算。不扣 除孔眼的质量，焊 条、螺钉(或销子) 等不另增加质量 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 |
| 010601002 | 钢网壳 |
F.2.1 钢屋架、钢托架、钢桁架工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.2.1 的规定执行。
表 F.2.1 钢屋架、钢托架、钢桁架(编码：010602)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010602001 | 钢屋架 | 1.钢材品种、规格2.屋架跨度及起拱高度3.构件涂(镀)层 要求4.探伤要求 | t | 按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、普通螺栓等不另增加质量 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 |
| 010602002 | 钢托架 | 1.钢材品种、规格2.构件涂(镀)层要求3.探伤要求 | |||
| 010602003 | 钢桁架 |
F.3.1 钢柱工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.3.1 的规定执行。
表 F.3.1 钢柱(编码：010603)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010603001 | 实腹钢柱 | 1.柱类型2.钢材品种、规格 3.构件涂(镀)层要求4.探伤要求 | t | 按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、普通螺栓等不另增加质量，钢柱上的节点板、加强环、内衬管、牛腿及悬臂梁等并入钢柱工程量内 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 |
| 010603002 | 空腹钢柱 | ||||
| 010603003 | 钢管柱 | 1.钢材品种、规格 2.构件涂(镀)层要求3.探伤要求 |
F.4.1 钢梁工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.4.1的规定执行。
表 F.4.1 钢 梁 ( 编 码：010604)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010604001 | 钢梁 | 1.梁类型2.钢材品种、规格 3.构件涂(镀)层 要求4.探伤要求 | t | 按设计图示尺寸 以质量计算。不扣除孔眼的质量，焊 条、铆钉、普通螺栓等不另增加质量， 节点板、加强肋、制 动梁、制动板、制动桁架、车挡并入钢 梁及吊车梁工程 量内 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 |
| 010604002 | 钢吊车梁 | 1.钢材品种、规格 2.构件涂(镀)层要求3.探伤要求 |
F.5.1 钢板楼板、墙板、屋面板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.5.1的规定执行。
表F.5.1 钢板楼板、墙板、屋面板(编码：010605)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010605001 | 钢板楼板 | 1.钢材品种、规格2.钢板型号、厚度3.构件涂(镀)层要求 | m² | 按设计图示尺寸 以铺设水平投影面积计算。不扣除单个面积≤0.3m²的柱、垛及孔洞所占 面积 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆6.接缝、嵌缝 |
| 010605002 | 钢板墙板 | 1.钢材品种、规格2.钢板(复合板)型号、厚度3.构件涂(镀)层 要求4.复合板夹芯材 料种类、规格5.接缝、嵌缝材料 种类 | 按设计图示尺寸 以铺挂展开面积计 算。扣除门窗洞口所占面积，不扣除 单个面积≤0.3m² 的梁、孔洞所占面积，包角、包边、窗台泛水等不另加面积 | ||
| 010605003 | 钢屋面板 | 按设计图示尺寸以铺设斜面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积，小气窗的出檐部分不增加 面积 |
F.6.1 钢天窗架、墙架、挡风架工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.6.1的规定执行。
表F.6.1 钢天窗架、墙架、挡风架(编码：010606)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010606001 | 钢天窗架 | 1.钢材品种、规格 2 . 构件涂(镀)层要求3.探伤要求 | t | 按设计图示尺寸以质量计算。不扣除孔眼的质量，焊 条、铆钉、普通螺栓 等不另增加质量 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 |
| 010606002 | 钢挡风架 | ||||
| 010606003 | 钢墙架 |
F.7.1 其他钢构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.7.1的规定执行。
表F.7.1其他钢构件(编码：010607)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010607001 | 钢拉索 | 1.钢材品种、规格 2.索体类型3.锚具及接头类型 4.构件涂(镀)层要求5.探伤要求 | t | 按设计图示尺寸 以索体质量计算。不扣除孔眼的质 量，锚具及接头等 不另增加质量 | 1.索体安装 2.锚具安装3.张拉、索力调整 4.补刷油漆 |
| 010607002 | 钢支撑、钢拉条 | 1.钢材品种、规格 2.构件类型3.构件涂(镀)层 要求4.探伤要求 | 按设计图示尺寸 以质量计算。不扣 除孔眼的质量，焊条、铆钉、普通螺栓 等不另增加质量 | 1.吊装就位 2.安装3.探伤4.补刷油漆 | |
| 010607003 | 钢檩条 | ||||
| 010607004 | 钢平台 | 1.钢材品种、规格 2.构件涂(镀)层要求3.探伤要求 | 按设计图示尺寸 以质量计算。不扣 除孔眼的质量，焊条、铆钉、普通螺栓 等不另增加质量，依附平台或走道的型钢并入其工程量内 | 1.拼装2.吊装就位 3.安装4.探伤5.补刷油漆 | |
| 010607005 | 钢走道 | ||||
| 010607006 | 钢梯 | 1.钢材品种、规格 2.钢梯形式3.构件涂(镀)层 要求4.探伤要求 | 按设计图示尺寸 以质量计算。不扣 除孔眼的质量，焊条、铆钉、普通螺栓 等不另增加质量 | ||
| 010607007 | 钢护栏 | 1.钢材品种、规格 2.护栏形式3.构件涂(镀)层 要求4.探伤要求 | |||
| 010607008 | 钢漏斗 | 1.钢材品种、规格2.漏斗形式3.构件涂(镀)层要求4.探伤要求 | 按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、普通螺栓等不另增加质量，依附漏斗或天沟的 型钢并入其工程量内 | ||
| 010607009 | 钢板天沟 | 1.钢材品种、规格 2.天沟形式3.构件涂(镀)层 要求4.探伤要求 |
续表F.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010607010 | 零星钢构件 | 1.构件名称2.钢材品种、规格 3.构件涂(镀)层要求4.探伤要求 | t | 按设计图示尺寸 以质量计算。不扣 除孔眼的质量，焊条、铆钉、普通螺栓 等不另增加质量 | 1.吊装就位 2.安装3.探伤4.补刷油漆 |
F.8.1 钢构件制作及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.8.1的规定执行。
表 F.8.1 钢构件制作及其他(编码：010608)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010608001 | 钢构件制作 | 1.钢材品种、规格2.构件类型 3.加工方式 4.探伤要求 | t | 按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、普通螺栓 等不另增加质量 | 1.放样、划线、截料 2.平直、钻孔3.拼接、焊接4.成品矫正、除锈 5.成品编号堆放 |
| 010608002 | 高强螺栓 | 螺栓种类、规格 | 套 | 按设计图示数量 计算 | 1.安装2.补刷油漆 |
| 010608003 | 支座 | 支座种类、规格 | |||
| 010608004 | 剪力栓钉 | 栓钉种类、规格 | 1.焊接 2.探伤3.补刷油漆 |
F.9.1 金属制品工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表F.9.1 的规定执行。
表F.9.1 金属制品(编码：010609)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010609001 | 金属百页护栏 | 1.材料品种、规格 2.边框材质 | m² | 按设计图示尺寸 以框外围展开面积 计算 | 1.埋置铁件及螺栓 2.安装3.校正 |
| 010609002 | 金属栅栏 | 1.材料品种、规格2 . 边框及立柱型钢品种、规格 | |||
| 010609003 | 金属网栏 | ||||
| 010609004 | 金属井(沟) 盖及盖座 | 1.构件名称 2.构件尺寸3.材料品种、规格 | 套 | 按设计图示数量 计算 | 井盖及盖座安装 |
F.10.1 网架“结构形式”可描述为平面桁架、四角锥、三角锥等，网壳“结构形式”可描述为圆柱面、球 面、椭圆抛物面、双曲抛物面等；网架“节点形式”可描述为焊接钢板节点、焊接空心球节点、螺栓球节点 等，网壳“节点形式”可描述为焊接空心球节点、螺栓球节点、嵌入式毂节点等。
F.10.2 实腹钢柱的“柱类型”可描述为十字、T 、L 、H形等；空腹钢柱的“柱类型”可描述为箱形、格构式等。
F.10.3 钢梁的“梁类型”可描述为H 、L 、T形、箱形、格构式等。
F.10.4 劲性钢筋混凝土柱梁中的劲性钢骨架、钢管混凝土柱中的钢管，应按本附录相关项目编码列 项，其混凝土和钢筋应按本标准附录E 混凝土及钢筋混凝土工程中相关项目编码列项。
F.10.5 压型钢板楼承板、钢筋桁架楼承板应按本附录“钢板楼板”项目编码列项。钢板楼板上浇筑钢 筋混凝土，其混凝土和钢筋应按本标准附录E 混凝土及钢筋混凝土工程中相关项目编码列项。
F.10.6 钢墙架项目包括墙架柱、墙架梁和连接杆件。
F.10.7 钢拉索的“索体类型”可描述为钢丝束、钢丝绳、钢绞线、钢拉杆；钢支撑、钢拉条的“构件类型” 可描述为单式、复式；钢檩条的“构件类型”可描述为型钢式、格构式；钢漏斗的“漏斗形式”可描述为方 形、圆形；钢板天沟的“天沟形式”可描述为矩形沟、半圆形沟等。
F.10.8 本附录未列项且不依附于主钢构件的单独金属构件，应按本附录“零星钢构件”项目编码列项。
F.10.9 本附录各钢构件项目均按半成品编制，工作内容不包含构件制作，半成品加工过程中的刷漆 要求应在项目特征“构件涂(镀)层要求”中进行描述。若构件为现场制作，应按本附录“钢构件制作”项目编码列项。
F.10.10 高强螺栓、支座、剪力栓钉的质量不计入相应钢构件的工程量中，应区分不同种类单独编码列项。
F.10.11 钢构件施工过程中刷油漆及防火涂料等，应按本标准附录P 油漆、涂料、裱糊工程中相关项目编码列项。
F.10.12 本附录中的金属制品按成品现场安装编制，工作内容不包含金属制品的制作。
G.1.1 木屋架工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.1.1 的规定执行。
表 G.1.1 木屋架(编码：010701)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010701001 | 屋架 | 1.屋架种类 2.跨度3.材料品种、规格 4.刨光要求5.拉杆及夹板种类 6.防护材料种类 | 榀 | 按设计图示数量 以榀计算 | 1.制作 2.安装3.刷防护材料 |
G.2.1 木构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表G.2.1 的规定执行。
表 G.2.1 木构件(编码：010702)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010702001 | 木柱 | 1.构件规格尺寸 2.木材种类3.刨光要求4.防护材料种类 | m³ | 按设计图示尺寸 以体积计算 | 1.制作 2.安装3.刷防护材料 |
| 010702002 | 木梁 | ||||
| 010702003 | 木檩 | ||||
| 010702004 | 木楼梯 | 1.楼梯形式 2.木材种类 3.刨光要求4.防护材料种类 | m² | 按设计图示尺寸 以水平投影面积计算。不扣除宽度 ≤ 300 mm 的 楼 梯 井，伸入墙内部分不计算 | |
| 010702005 | 装配式木楼梯 | 1.楼梯形式2.梯段规格尺寸3.平台板规格尺寸 4.木材种类5.防护材料种类 6.嵌缝材料种类 | 按设计图示尺寸以水平投影面积计算。不扣除套管、线盒及宽度≤300mm的楼梯井所占的面积，伸出梯板的连接件面积亦不增加 | 1.就位、拼接 2.组装、安装 3.刷防护材料4.接缝处填塞及表 面处理 |
续表G.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010702006 | 其他木构件 | 1.构件名称2.构件规格尺寸3.木材种类 4.刨光要求5.防护材料种类 | m³ | 按设计图示尺寸 以体积计算 | 1.制作 2.安装3.刷防护材料 |
G.3.1 屋面木基层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 G.3.1 的规定执行。
表G.3.1 屋面木基层(编码：010703)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010703001 | 屋面木基层 | 1 . 椽 子 断 面 尺寸及椽距2.望板材料种类、 厚度3.防护材料种类 | m² | 按设计图示尺寸以斜面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积。小气窗的出檐部分不增加面积 | 1.椽子制作、安装 2.望板制作、安装 3.刷防护材料 |
G.4.1 屋架的“屋架种类”可描述为木、钢木。按标准图集设计的，应注明标准图集的编号、节点大样编号及所在页号。
G.4.2 屋架的跨度应以上、下弦中心线两交点之间的距离计算。
G.4.3 带气楼的屋架和马尾、折角以及正交部分的半屋架，应按“屋架”项目编码列项。
G.4.4 木楼梯的栏杆(栏板)、扶手应按本标准附录Q 中的相关项目编码列项。
H.1.1 木门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表 H.1.1 的规定执行。
表 H.1.1 木门(编码：010801)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010801001 | 木质门 | 1.门洞口尺寸 2.门类型3.开启方式4.框、扇木材材质 5.玻璃品种、厚度 6.五金种类、规格 7.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.门(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶 |
| 010801002 | 木质门带套 | 1.门洞口尺寸 2 . 门 类 型3.开启方式4.门扇木材材质5.门套材质、规格 6.玻璃品种、厚度 7.五金种类、规格 8.其他工艺要求 | 1.门套安装 2.门扇安装 3.玻璃安装4.五金配件安装 5.嵌缝打胶 | ||
| 010801003 | 木质连窗门 | 1.门连窗洞口尺寸 2 . 门类型及开启方式3 . 窗类型及开启 方式4.框、扇木材材质 5.玻璃品种、厚度 6.五金种类、规格 7.其他工艺要求 | 1 . 门 连 窗 ( 含 框 ) 安装2.玻璃安装3.五金配件安装 4.嵌缝打胶 | ||
| 010801004 | 木质防火门 | 1.门洞口尺寸 2.防火等级3.开启方式4.玻璃品种、厚度 5.五金种类、规格 6.防护材料种类 | 1.门(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶5.刷防护材料 |
续表H.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010801005 | 木门框 | 1.木材材质2.框截面尺寸3.防护材料种类 | m | 按设计图示尺寸 以框中心线长度 计算 | 1.木门框制作、安装 2.刷防护材料 |
| 010801006 | 门锁安装 | 1.锁品种2.锁规格3.工艺要求 | 套 | 按设计图示数量 计算 | 安装 |
H.2.1 金属门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.2.1 的规定执行。
表 H.2.1 金属门(编码：010802)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010802001 | 金属(塑钢)门 | 1.门洞口尺寸 2.门类型3.开启方式4.框、扇材质5.玻璃品种、厚度 6.五金种类、规格 7.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.门(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶 |
| 010802002 | 彩板门 | 1.门洞口尺寸2.框、扇材质3.五金种类、规格 4.其他工艺要求 | |||
| 010802003 | 防盗门 | 1.门(含框)安装 2.五金配件安装 3.嵌缝打胶 | |||
| 010802004 | 钢质防火门 | 1.门洞口尺寸 2.防火等级3.开启方式4.框、扇材质5.玻璃品种、厚度 6.五金种类、规格 7.防护材料种类 | 1.门(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶5.刷防护材料 |
H.3.1 金属卷帘(闸)门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表 H.3.1 的规定执行。
表H.3.1 金属卷帘(闸)门(编码：010803)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010803001 | 金属卷帘 (闸)门 | 1.门洞口尺寸 2.门材质3.五金种类、规格 4.驱动类型5.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.门安装2.启动装置、活动小 门、五金配件安装 |
| 010803002 | 防火卷帘 (闸)门 |
H.4.1 厂库房大门、特种门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.4.1 的规定执行。
表 H.4.1 厂库房大门、特种门(编码：010804)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010804001 | 木板大门 | 1.门洞口尺寸 2.开启方式3.门框、扇材质 4.五金种类、规格 5.防护材料种类6.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.门(含框)安装 2.五金配件安装 3.刷防护材料 |
| 010804002 | 钢木大门 | ||||
| 010804003 | 全钢板大门 | ||||
| 010804004 | 防护铁丝门 | 按设计图示门框 尺寸以面积计算。 无门框时以扇面积 计算 | 1.门(含框)安装 2.五金配件安装 | ||
| 010804005 | 金属格栅门 | ||||
| 010804006 | 钢质花饰大门 | ||||
| 010804007 | 特种门 | 1.门洞口尺寸 2.门类型3.开启方式4.门框、扇材质 5.五金种类、规格 6.其他工艺要求 | 按设计图示洞口 尺寸以面积计算 |
H.5.1 其他门工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.5.1 的规定执行。
表 H.5.1 其他门(编码：010805)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010805001 | 电子感应门 | 1.门代号及洞口 尺寸2.门框或扇外围尺寸3.门框、扇材质 4.玻璃品种、厚度 | 套 | 按设计图示数量 计算 | 1.门(含框)安装2.启动装置、五金、电子配件安装 3.嵌缝打胶 |
续表H.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010805002 | 电动旋转门 | 1.门代号及洞口 尺寸2.门框或扇外围尺寸3.门框、扇材质 4.玻璃品种、厚度 | 套 | 按设计图示数量 计算 | 1.门(含框)安装2.启动装置、五金、 电子配件安装3.嵌缝打胶 |
| 010805003 | 电动伸缩门 | 1.门代号及洞口 尺寸2.伸缩门体材质3.伸缩门体截面 尺寸4.其他工艺要求 | |||
| 010805004 | 全玻自由门 | 1.门洞口尺寸2.框材质3.玻璃品种、厚度 4.五金种类、规格5.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.门(含框)安装 2.五金配件安装 3.嵌缝打胶 |
| 010805005 | 不锈钢 饰面门 | 1.门洞口尺寸2.框、扇材质 3.玻璃品种、厚度 4.五金种类、规格5.其他工艺要求 | |||
| 010805006 | 复合材料门 |
H.6.1 木窗工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.6.1 的规定执行。
表 H.6.1 木窗(编码：010806)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010806001 | 木质窗 | 1.窗洞口尺寸 2.窗类型3.开启方式4.框、扇木材材质 及规格5.玻璃品种、厚度 6.五金种类、规格 7.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.窗(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶 |
| 010806002 | 木飘(凸)窗 | 按设计图示尺寸 以框外围展开面积 计算 |
续表H.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010806003 | 木橱窗 | 1.框木材材质、 规格2.玻璃品种、厚度3.防护材料种类 | m² | 按设计图示尺寸 以框外围展开面积 计算 | 1.窗制作、安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶5.刷防护材料 |
| 010806004 | 木纱窗 | 1.开启方式2.框木材材质、 规格3.窗纱材质、规格 4.五金种类、规格 | 按纱扇框的外围 尺寸以面积计算 | 1.纱扇安装2.五金配件安装 |
H.7.1 金属窗工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.7.1 的规定执行。
表H.7.1金属窗(编码：010807)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010807001 | 金属(塑钢)窗 | 1.窗洞口尺寸 2.窗类型3.开启方式4 . 框 、 扇 材质及规格5.玻璃品种、厚度 6.五金种类、规格 7.其他工艺要求 | m² | 按设计图示洞口 尺寸以面积计算 | 1.窗(含框)安装 2.玻璃安装3.五金配件安装 4.嵌缝打胶 |
| 010807002 | 金属防火窗 | 1.窗洞口尺寸 2.防火等级3.开启方式4 . 框、扇材质及 规格5.玻璃品种、厚度 6.五金种类、规格 7.防护材料种类 | |||
| 010807003 | 金属百叶窗 | 1.窗洞口尺寸2.框材质、规格3.百叶材料品种、规格 | 1.窗安装2.五金配件安装 |
续表H.7.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010807004 | 金属纱窗 | 1.开启方式2.框材质、规格3.窗纱材质、规格 4.五金种类、规格 | m² | 按纱扇框的外围 尺寸以面积计算 | 1.窗安装2.五金配件安装 |
| 010807005 | 金属格栅窗 | 1.窗洞口尺寸2.框、扇材质及 规格3.五金种类、规格 | 按设计图示洞口 尺寸以面积计算 | ||
| 010807006 | 金属(塑钢) 橱窗 | 1.框材质及规格 2.玻璃品种、厚度 3.防护材料种类 | 按设计图示尺寸 以框外围展开面积 计算 | 1.窗安装2.玻璃安装3.五金配件安装 4.嵌缝打胶5.刷防护材料 | |
| 010807007 | 金属(塑钢)飘(凸)窗 | 1.窗类型 2.开启方式3.框、扇材质及 规格4.玻璃品种、厚度 5.五金种类、规格 6.其他工艺要求 | 1.窗安装2.玻璃安装3.五金配件安装 4.嵌缝打胶 | ||
| 010807008 | 彩板窗 | 1.窗洞口尺寸 2.开启方式3.框、扇材质及 规格4.五金种类、规格 | 按设计图示洞口 尺寸以面积计算 | ||
| 010807009 | 复合材料窗 | 1.窗洞口尺寸 2.开启方式3.框、扇材质及 规格4.玻璃品种、厚度 5.五金种类、规格 6.其他工艺要求 |
H.8.1 门窗套工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.8.1 的规定执行。
表 H.8.1 门窗套(编码：010808)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010808001 | 木门窗套 | 1.基层材料品种、 规格2.面层材料品种、 规格3.线条品种、规格 4.防护材料种类 | m² | 按设计图示尺寸 以展开面积计算 | 1.清理基层2.立筋制作、安装3.基层板安装 4.面层铺贴5.线条安装6.刷防护材料 |
| 010808002 | 金属门窗套 | ||||
| 010808003 | 石材门窗套 | 1 . 粘 结 层 材 质 、 厚度2.石材品种、规格3.线条品种、规格 | 1.清理基层2.立筋制作、安装3.基层抹灰 4.面层铺贴 5.线条安装 | ||
| 010808004 | 成品门窗套 | 材料品种、规格 | 1.清理基层2.成品门窗套安装 |
H.9.1 窗台板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表H.9.1 的规定执行。
表 H.9.1 窗台板(编码：010809)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010809001 | 窗台板 | 1.找平层材质 2.粘结层材质、厚度3.窗台板材质、 规格 | m² | 按设计图示尺寸 以展开面积计算 | 1.基层清理 2.抹找平层3.窗台板制作、安装 |
H.10.1 窗帘、窗帘盒、轨工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按 表H.10.1 的规定执行。
表 H.10.1 窗帘、窗帘盒、轨(编码：010810)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010810001 | 窗帘 | 1.窗帘材质 2.窗帘层数 3.带幔要求4.其他工艺要求 | m² | 按设计窗帘覆盖 面积计算 | 1.制作 2.安装 |
| 010810002 | 窗帘盒 | 1.窗帘盒材质、 规格2.防护材料种类 | m | 按设计图示尺寸 以长度计算 |
续表H.10.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010810003 | 窗帘轨 | 1.窗帘轨材质、 规格2.轨的形式3.防护材料种类 | m | 按设计图示尺寸 以长度计算 | 1.制作 2.安装 |
H.11.1 木门的“门类型”可描述为镶板木门、企口木板门、实木装饰门、胶合板门、夹板装饰门、木纱 门、全玻门(带木质扇框)、木质半玻门(带木质扇框)等。
H.11.2 金属门的“门类型”可描述为金属平开门、金属推拉门、金属地弹门、全玻门(带金属扇框)、金 属半玻门(带扇框)等。
H.11.3 特种门的“门类型”可描述为冷藏门、冷冻间门、保温门、变电室门、隔音门、防射线门、人防门、 金库门等。
H.11.4 单独制作、安装木门框应按“木门框”项目编码列项。
H.11.5 单独安装门锁应按“门锁安装”项目编码列项。
H.11.6 门五金包含合页、铰链、拉手、锁具、插销、门吸、闭门器、滑轮滑轨、地弹簧、角码、螺丝等完成 门安装所需的各类配件。
H.11.7 金属卷帘(闸)门的“驱动类型”可描述为手动、电动等。
H.11.8 木窗的“窗类型”可描述为木百叶窗、木组合窗、木天窗、木固定窗、木装饰空花窗等。
H.11.9 金属窗的“窗类型”可描述为金属组合窗、防盗窗等。
H.11.10 窗五金包含合页、铰链、拉手、锁具、插销、风钩、风撑、滑轮滑轨、角码、螺丝等完成窗安装所 需的各类配件。
H.11.11. 对门窗的胶压、封边、雕刻、纹饰等工艺有特殊要求的，可在项目特征“其他工艺要求”中进行描述。
H.11.12 窗帘打褶等工艺可在“其他工艺要求”中进行描述。
J.1.1 屋面工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表J.1.1的规定执行。
表J.1.1 屋面(编码：010901)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010901001 | 瓦屋面 | 1.瓦品种、规格2.铺设及搭接方式3.卧瓦层砂浆种类及厚度4.持钉层材料种 类及厚度5.顺水条、挂瓦条 品种及规格 | m² | 按设计图示尺寸 以斜面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积，小气窗的出檐部分、瓦搭接重叠部分不增加面积 | 1.卧瓦层或持钉层 铺设及养护2.顺水条、挂瓦条铺 钉(若有)3.安瓦、作瓦脊 |
| 010901002 | 阳光板屋面 | 1.屋面板品种、 规格2.屋面板固定方式 3.接缝、嵌缝材料种类 | 按设计图示尺寸以斜面积计算。不扣 除屋面面积≤0.3m²的孔洞所占面积， 搭接重叠部分不增 加面积 | 1.屋面板安装2.屋脊盖板安装3.接缝、嵌缝、收口 | |
| 010901003 | 玻璃钢屋面 | ||||
| 010901004 | 玻璃采光顶 | 1.骨架材料种类 及型号2.框格形式3.玻璃品种、规格、表面处理4.隔离带、框边封闭材料品种 | 按设计图示外表 面积计算 | 1.骨架制作、安装2.面层安装3.框边封闭4.勾缝、塞口 5.清洗6.通风、排烟开启扇 及其五金件安装 | |
| 010901005 | 金属板幕墙顶 | 1.骨架材料种类 及型号2.框格形式3.面层材料品种、 规格、表面处理4.隔离带、框边封 闭材料品种 | 1.骨架制作、安装2.面层安装3.框边封闭4.勾缝、塞口 |
续表J.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010901006 | 膜结构屋面 | 1.膜布品种、规格 2.支柱(网架)钢材品种、规格3.钢丝绳品种、 规格4.锚固基座做法5.油漆品种、刷漆 遍数 | m² | 按设计图示尺寸 以需要覆盖的水平 投影面积计算 | 1.膜布热压胶接2.支柱(网架)制作、 安装3.膜布安装4.穿钢丝绳、锚头 锚固5.基座锚固6.刷防护材料，油漆 |
| 010901007 | 屋面成品 天沟、檐沟 | 1.构件部位2.构件品种、规格、 尺寸3.接缝、嵌缝材料 种类4.防护材料种类 | m | 按设计图示尺寸 以沟中心线长度 计算 | 1.天沟、檐沟安装2.配件安装3.接缝、嵌缝 4.刷防护材料 |
| 010901008 | 屋面变形缝 | 1.嵌缝材料种类 2.止水带材料种类 3.盖缝材料种类 4.防护材料种类 | 按设计图示尺寸 以长度计算 | 1.清缝2.填塞防水材料3.止水带安装4.盖缝制作、安装 5.刷防护材料 |
J.2.1 屋面防水及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表J.2.1的规定执行。
表J.2.1 屋面防水及其他(编码：010902)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010902001 | 屋面卷材防水 | 1.卷材品种、规格、 厚度2.防水层数3.防水层做法 | m² | 按设计图示尺寸 以面积计算1.斜屋顶(不包括平屋顶找坡)按斜 面积计算，平屋顶按水平投影面积计算2.不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟 所占面积，相应上述 部位上翻不增加3 . 屋 面 的 女 儿 墙、伸缩缝、设备基础和天窗等处的上翻部分，并入屋面工程量内 | 1.基层处理2.刷底油3.铺防水卷材4.搭接缝处理、封边、 收口 |
| 010902002 | 屋面涂膜防水 | 1.防水膜品种2.涂膜厚度、遍数 3.增强材料种类 | 1.基层处理2.刷基层处理剂3.铺布、喷涂防水层 | ||
| 010902003 | 屋面柔性隔离层 | 1.隔离层材料种类 2 . 隔 离 层 厚 度 、 遍数3.隔离层做法 | 1.基层处理2.隔离层铺设、搭接 3.搭接缝处理、封边、收口 |
续表J.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010902004 | 屋面刚性层 | 1.刚性层材料种类及强度等级 2.刚性层厚度3.刚性层作用 4.嵌缝材料种类 | m² | 按设计图示尺寸 以面积计算。不扣 除房上烟囱、风帽 底座、风道等所占 面积 | 1.基层处理2.刚性层铺筑、界格、 养护 |
| 010902005 | 屋面排水管 | 1.排水管品种、 规格2.雨水斗、山墙出 水口品种、规格3.接缝、嵌缝材料 种类4.油漆品种、刷漆 遍数 | m | 按设计图示尺寸 以长度计算。如设计未标注尺寸，以 檐口至设计室外散水上表面垂直距离计算 | 1.排水管及配件安 装、固定2.雨水斗、山墙出水 口、雨水篦子安装3.接缝、嵌缝 4.刷漆 |
| 010902006 | 屋面排 (透)气管 | 1.排(透)气管品 种、规格2.接缝、嵌缝材料 种类3.油漆品种、刷漆 遍数 | 按设计图示尺寸 以长度计算 | 1.排(透)气管及配件安装、固定 2.铁件制作、安装 3.接缝、嵌缝4.刷漆 | |
| 010902007 | 屋面(廊、阳台) 泄(吐)水管 | 1.泄水管品种、 规格2.接缝、嵌缝材料 种类3.泄水管长度4.油漆品种、刷漆遍数 | 个 | 按设计图示数量 计算 | 1.水管及配件安装、 固定2.接缝、嵌缝 3.刷漆 |
| 010902008 | 屋面排水板 | 1.排水板材质、 规格2.排水板铺设方式 | m² | 按设计图示尺寸 以面积计算。斜屋 顶按斜面积计算， 平屋顶按水平投影 面积计算 | 1.清理基层2.排水板铺设、压条、 收口 |
| 010902009 | 天沟 、 檐沟防水 | 1.防水材料品种、 规格2.防水层数、厚度、 遍数3.防水层做法 | 按设计图示尺寸 以展开面积计算 | 1.基层处理 2.刷底油3.铺防水卷材或喷 涂防水层 |
J.3.1 墙面防水、防潮工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按表J.3.1 的规定执行。
表J.3.1 墙面防水、防潮(编码：010903)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010903001 | 墙面卷材 防水 | 1.卷材品种、规格、厚度2.防水层数3.防水层做法 | m² | 按设计图示尺寸 以面积计算 | 1.基层处理 2.刷粘结剂3.铺防水卷材4.搭接缝处理、封边、 收口 |
| 010903002 | 墙面涂膜 防水 | 1.防水膜品种2.涂膜厚度、遍数3.增强材料种类 | 1.基层处理2.刷基层处理剂3.铺布、喷涂防水层 | ||
| 010903003 | 墙面砂浆 防水 | 1.防水层做法2.砂浆厚度、种类 及强度等级3.分隔缝材料种类 | 1.基层处理2.设置分格缝3.砂浆制作、摊铺、 养护 | ||
| 010903004 | 墙面变形缝 | 1.嵌缝材料种类 2.止水带材料种类 3.盖缝材料种类4.防护材料种类 | m | 按设计图示尺寸 以长度计算 | 1.清缝2.填塞防水材料3.止水带安装4.盖缝制作、安装 5.刷防护材料 |
J.4.1 楼(地)面防水、防潮工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按表J.4.1的规定执行。
表J.4.1 楼(地)面防水、防潮(编码：010904)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010904001 | 楼(地) 面卷材防水 | 1.卷材品种、规格、 厚度2.防水层数3.防水层做法 4.上翻高度 | m² | 按设计图示尺寸以主墙间净面积计算，扣除凸出地面的构筑物、设备基础及 单个面积>0.3m²的柱、垛、烟囱和孔 洞等所占面积楼(地)面防水上翻 高 度 ≤ 300 mm 时，工程量并入楼 地面防水工程量内 | 1.基层处理2.刷粘结剂 3.铺防水卷材4.搭接缝处理、封边、 收口 |
| 010904002 | 楼(地) 面涂膜防水 | 1.防水膜品种2.涂膜厚度、遍数 3.增强材料种类4.上翻高度 | 1.基层处理2.刷基层处理剂3.铺布、喷涂防水层 | ||
| 010904003 | 楼(地)面砂浆 防水(防潮) | 1 . 防水(防潮)层 做法2.砂浆厚度、种类 及强度等级3.上翻高度 | 1.基层处理2.砂浆制作、摊铺、 养护 |
续表J.4.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010904004 | 楼(地) 面变形缝 | 1.嵌缝材料种类2.止水带材料种类 3.盖缝材料种类4.防护材料种类 | m | 按设计图示尺寸 以长度计算 | 1.清缝2.填塞防水材料3.止水带安装4.盖缝制作、安装 5.刷防护材料 |
J.5.1 基础防水及止水带工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按 表J.5.1的 规 定 执 行 。
表J.5.1基础防水及止水带(编码：010905)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 010905001 | 基础卷材防水 | 1.卷材品种、规格、 厚度2.防水层数3.防水层做法 | m² | 按图示尺寸以面积计算。不扣除桩头 及单个面积≤0.3m² 的孔洞所占面积，与筏形基础、防水 底板相连的其他基 础、电梯井坑、集水坑的防水按展开面 积并入计算 | 1.基层处理2.刷粘结剂3.铺防水卷材 4.接缝、嵌缝 |
| 010905002 | 基础涂膜防水 | 1.防水膜品种2.涂膜厚度、遍数 3.增强材料种类 | 1.基层处理2.刷基层处理剂3.铺布、喷涂防水层 | ||
| 010905003 | 止水带 | 1.止水带材料种类 2.止水带尺寸3.铺设方式 | m | 按设计图示尺寸 以中心线长度计算 | 1.基层处理2.裁剪止水带3.刷底胶黏贴止水 带或焊接铺设 |
J.6.1 瓦屋面的“瓦品种”可描述为块瓦、沥青瓦、波形瓦等，如设计为卧瓦，应对卧瓦层进行描述；如设计为挂瓦，应对顺水条、挂瓦条及持钉层进行描述；如设计为直接钉瓦，应对持钉层进行描述，以屋面木 基层或钢筋混凝土基层作为持钉层的，持钉层可不描述。
J.6.2 阳光板屋面、玻璃钢屋面的屋架、屋檩等支承结构应按本标准附录F 金属结构工程、附录G 木结构工程中相关项目编码列项。
J.6.3 随幕墙工程设计的“金属板幕墙顶”应按本附录编码列项，其他形式的金属板屋面应按本标准附录F 金属结构工程“钢屋面板”项目编码列项。
J.6.4 种植屋面过滤层应按本附录“屋面柔性隔离层”项目编码列项。
J.6.5 屋面工程中的找平层、保护层及刚性隔离层应按“屋面刚性层”项目编码列项，并在“刚性层作 用”项目特征中进行描述；屋面保温材料形成的找坡层、屋面防水保温一体化工程应按本标准附录K 保 温、隔热、防腐工程“保温隔热屋面”项目编码列项。
J.6.6 “天沟、檐沟防水”项目是指外挑天沟、檐沟部位的防水，与屋面相连的内天沟、檐沟的防水并入屋面防水计算。
J.6.7 本附录各变形缝项目均应按单侧做法的项目特征进行描述。若为双侧做法且做法一致时，工程量乘以系数2;双侧做法不一致时，两侧应分别编码列项。
J.6.8 楼(地)面防水上翻高度大于300mm 时，应按墙面防水相应项目编码列项。
J.6.9 防水底板等各类基础的侧面、上表面防水工程量应并入基础防水工程量内，筏板以上的挡土墙 防水应按照墙面防水列项并计算工程量。
J.6.10 本附录防水层、隔离层的搭接、拼缝、压边、留槎用量及为满足施工规范所需的附加层用量均不另行计算。但设计文件中标注具体尺寸的附加层，应计算工程量，并按附加层材质、做法等项目特征单 独编码列项。
J.6.11 墙面防水找平层应按本标准附录M 墙、柱面装饰与隔断、幕墙工程“立面砂浆找平层”项目编码列项；楼(地)面及基础防水找平层应按本标准附录L 楼地面装饰工程相关找平层项目编码列项；基 础防水细石混凝土保护层应按本标准附录L 楼地面装饰工程“细石混凝土楼地面”项目编码列项。
J.6.12 屋面及防水工程中，设计采用成型钢筋网片、成品钢丝网，应按本标准附录E 混凝土及钢筋混 凝土工程“钢筋网片”“钢丝网”项目编码列项；设计采用其他形式的钢筋，应按“屋面刚性层内配钢筋”项 目编码列项。
K.1.1 保温、隔热工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.1.1 的规定执行。
表K.1.1 保温、隔热(编码：011001)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011001001 | 保温隔热 屋面 | 1.保温隔热方式 及材料名称2.保温隔热材料规 格、性能、厚度3.隔汽层材料品 种、厚度4.防护材料种类 | m² | 按设计图示尺寸以面积计算。不扣 除单个面积≤0.3m² 的孔洞所占面积 | 1.基层清理2.铺设隔汽层(若有) 3.刷粘结材料(若有)4.保温层铺设、粘 贴、喷涂或浇筑5.铺、刷(喷)防护 材料 |
| 011001002 | 保温隔热 天棚 | 1.保温隔热方式 及材料名称2.保温隔热材料 规格、性能、 厚度3.防护材料种类 | 按设计图示尺寸以面积计算。不扣 除单个面积≤0.3m² 的柱、垛、孔洞所占面积，与天棚相连的梁按展开面积并 入天棚工程量内 | 1.基层清理2.刷粘结材料(若有)3.保温层抹压、粘 贴、喷涂4.铺、刷(喷)防护 材料 | |
| 011001003 | 保温隔热 墙面 | 1.保温隔热部位2.保温隔热方式及材料名称3.保温隔热材料规 格、性能、厚度4.龙骨材料品种、 规格5.防护材料种类 | 按设计图示尺寸 以面积计算。扣除门窗洞口所占面 积，不扣除单个面 积≤0.3m²的梁、 孔洞所占面积；门窗洞口侧壁以及与墙相连的柱，并入墙面工程量内 | 1.基层清理2.涂刷界面剂、界面 砂浆3.安装龙骨，填、贴、 挂保温材料；粘贴、固定保温板； 抹压保温浆料；喷 涂发泡保温材料4.粘贴防火隔离带5.保温材料嵌缝、填缝，打密封膏6.铺、刷(喷)防护材料 | |
| 011001004 | 保温柱、梁 | 按设计图示尺寸 以面积计算1.柱按设计图示柱断面保温层中心线 展开长度乘保温层高度以面积计算，不扣 除单个面积≤0.3m² 的梁所占面积2.梁按设计图示梁断面保温层中心线展开长度乘保温 层长度以面积计算 |
续 表K.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011001005 | 保温隔热 楼地面 | 1.保温隔热部位2.保温隔热方式及材料名称3.保温隔热材料规格、性能、厚度 4.隔汽层材料品种、厚度5.防护材料种类 | m² | 按设计图示尺寸以面积计算。不扣除单个面积≤0.3m² 的柱、垛、孔洞所占 面积。门洞、空圈、暖气包槽、壁龛的开口部分不增加 面积 | 1.基层清理2.铺设隔汽层(若有)3.刷粘结材料(若有)4.保温层铺设、粘贴、喷涂或浇筑 5.铺、刷(喷)防护材料 |
| 011001006 | 其他保温隔热 | 1.保温隔热部位2.保温隔热方式 及材料名称3.保温隔热材料规 格、性能、厚度4.龙骨材料品种、 规格5.防护材料种类 | 按设计图示尺寸 以展开面积计算。 不扣除单个面积≤ 0.3m²的孔洞所占 面积 | 1.基层清理2.涂刷界面剂、界面 砂浆3.安装龙骨，填、贴、 挂保温材料；粘贴、固定保温板； 抹压保温浆料；喷 涂发泡保温材料4.粘贴防火隔离带 5.保温材料嵌缝、填缝，打密封膏6.铺、刷(喷)防护材料 |
K.2.1 防腐面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.2.1 的规定执行。
表K.2.1防腐面层(编码：011002)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011002001 | 防腐混凝土面层 | 1.防腐部位2.面层厚度3.混凝土种类 4.胶泥种类、配 合比 | m² | 按设计图示尺寸 以面积计算1.平面：扣除凸出地面的构筑物、设备基础所占面积，不扣除单个面积≤0.3m²的柱、 垛、孔洞所占面积， 门洞、空圈、暖气包槽、壁龛的开口部分不增加面积2.立面：扣除门窗洞口所占面积，不扣除单个面积≤0.3m² 的梁、孔洞所占面积，门窗洞口侧壁、垛 突出部分按展开面积并入墙面积内 | 1.基层清理2.基层刷稀胶泥3.混凝土输送、摊铺、 养护 |
| 011002002 | 防腐砂浆面层 | 1.防腐部位2.面层厚度3.砂浆、胶泥种类、配合比 | 1.基层清理2.基层刷稀胶泥3.砂浆制作、摊铺、 养护 | ||
| 011002003 | 防腐胶泥面层 | 1.防腐部位2.面层厚度3.胶泥种类、配合比 | 1.基层清理2.胶泥调制、摊铺 |
续表K.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011002004 | 玻璃钢 防腐面层 | 1.防腐部位2.玻璃钢种类3 . 贴 布材料的种类、层数4.面层材料品种 | m² | 按设计图示尺寸 以面积计算1.平面：扣除凸出地面的构筑物、 设备基础所占面积，不扣除单个面积≤0.3m²的柱、 垛、孔洞所占面积， 门洞、空圈、暖气包槽、壁龛的开口部 分不增加面积2.立面：扣除门窗洞口面积，不扣除单个面积≤0.3m²的梁、孔洞所占面 积，门窗洞口侧壁、垛突出部分按展开面积并入墙面积内 | 1.基层清理2.刷底漆、刮腻子 3.胶浆配制、涂刷 4.粘布、涂刷面层 |
| 011002005 | 聚氯乙烯板 面层 | 1.防腐部位2.面层材料品种、 厚度3.粘结材料种类 | 1.基层清理2.配料、涂胶3.聚氯乙烯板铺设 | ||
| 011002006 | 块料防腐 面层 | 1.防腐部位2.块料品种、规格 3.粘结材料种类4.勾缝材料种类 | 1.基层清理 2.铺贴块料3.胶泥调制、勾缝 | ||
| 011002007 | 池、槽块料防腐面层 | 1.防腐池、槽名称、 代号2.块料品种、规格 3.粘结材料种类4.勾缝材料种类 | 按设计图示尺寸 以展开面积计算 |
K.3.1 其他防腐工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表K.3.1 的规定执行。
表K.3.1其他防腐(编码：011003)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011003001 | 隔离层防腐 | 1.隔离层部位2.隔离层材料品种 3.隔离层做法4.粘贴材料种类 | m² | 按设计图示尺寸 以面积计算1.平面：扣除凸出地面的构筑物、 设备基础所占面积，不扣除单个面积≤0.3m²的柱、 垛、孔洞等所占面积，门洞、空圈、暖 气包槽、壁龛的开口部分不增加面积2.立面：扣除门窗洞口面积，不扣除单个面积≤0.3m²的 梁、孔洞所占面积，门窗洞口侧壁、垛 突出部分按展开面 积并入墙面积内 | 1.基层清理、刷油 2.制备材料3.隔离层铺设 |
续表E.3.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011003002 | 砌筑沥青浸渍砖 | 1.砌筑部位2.浸渍砖规格 3.胶泥种类4.浸渍砖砌法 | m³ | 按设计图示尺寸 以体积计算 | 1.基层清理2.胶泥调制3.浸渍砖铺砌 |
| 011003003 | 防腐涂料 | 1.涂刷部位2.基层材料类型 3.刮腻子的种类、遍数4.涂料品种、刷涂 遍数 | m² | 按设计图示尺寸 以面积计算1.平面：扣除凸出地面的构筑物、 设备基础所占面 积，不扣除单个面积≤0.3m²的柱、 垛、孔洞所占面积， 门洞、空圈、暖气包槽、壁龛的开口部分不增加面积2.立面：扣除门窗洞口面积，不扣除单个面积≤0.3m²的梁、孔洞所占面积，门窗洞口侧壁、垛突出部分按展开面积并入墙面积内 | 1.基层清理 2.刮腻子3.刷涂料 |
K.4.1 保温隔热层兼具装饰作用时，应按本标准附录L～ 附 录P中相关项目编码列项。
K.4.2 保温、隔热项目特征中的“保温隔热方式”可描述为干铺、铺钉、填塞、点粘、满粘、干挂、挂钉、喷 涂、抹压、浇筑等。
K.4.3 柱帽保温隔热应并入天棚保温隔热工程量内。
K.4.4 “保温柱、梁”项目适用于不与墙、天棚相连的独立柱、梁。
K.4.5 池槽保温隔热应按“其他保温隔热”项目编码列项。
K.4.6 设计对保温材料的导热、燃烧、吸湿、耐久等性能有明确等级要求的，应在各项目“保温隔热材 料性能”中进行描述。
K.4.7 防腐踢脚线应按本标准附录L 楼地面装饰工程踢脚线相关项目编码列项。
K.4.8 砌筑沥青浸渍砖的“浸渍砖砌法”可描述为平砌、立砌。
L.1.1 整体面层及找平层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.1.1 的规定执行。
表L.1.1 整体面层及找平层(编码：011101)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011101001 | 水泥砂浆楼地面 | 1.找平层厚度、材 料种类及强度等级2.面层厚度、砂浆种类及强度等级3.面层处理方式 | m² | 按设计图示尺寸以面积计算。扣除 凸出地面构筑物、 设备基础、室内管 道、地沟、柱、垛、附 墙烟囱及孔洞所占面积。门洞、空圈、暖气包槽、壁龛的开口部分并入相应的工程量内 | 1.基层清理2.找平层铺设 3.面层铺设 |
| 011101002 | 细石混凝土 楼地面 | 1.找平层厚度、材料种类及强度 等级2.面层厚度、混凝土强度等级3.面层处理方式 | |||
| 011101003 | 自流平楼 地面 | 1.找平层厚度、材料种类及强度等级2.界面剂材料种类3.中层漆材料种类、厚度4.面漆材料种类、厚度 | 1.基层处理2.找平层铺设 3.涂界面剂4.涂刷中层漆 5.打磨、吸尘6.镘自流平面漆(浆) | ||
| 011101004 | 耐磨楼地面 | 1.找平层厚度、材料种类及强度等级2.混凝土厚度、强 度等级3.耐磨地坪材料种类、厚度4.面层处理方式 | 1.基层处理2.找平层铺设 3.面层铺设 | ||
| 011101005 | 塑胶地面 | 1.底胶种类、厚度 2.面胶种类、厚度 3.颗粒种类 | 1.基层清理2.底胶配料摊铺 3.面胶配料摊铺4.摊铺颗粒 5.清扫养护 |
续表L.1.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011101006 | 平面砂浆找 平层 | 1.找平层厚度2.砂浆种类及强 度等级 | m² | 按设计图示尺寸 以面积计算。扣除 凸出地面构筑物设备基础、室内管道、地沟等所占面积，不扣除≤0.3m²柱、垛、附墙烟囱及孔洞所占面积。门洞、空圈、暖气包槽、壁龛的开口部分不增加面积 | 1.基层清理2.找平层铺设 |
| 011101007 | 细石混凝土 找平层 | 1.找平层厚度2.混凝土强度等级 | 1.基层处理2.找平层铺设 | ||
| 011101008 | 自流平找平层 | 1.界面剂材料种 类、遍数2.找平层厚度、材 料种类 | 1.基层处理2.涂界面剂3.找平层铺设 |
L.2.1 块料面层工程量清单项自设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.2.1 的规定执行 。
表L.2.1石材及块料面层(编码：011102)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 01110200I | 石材楼地面 | 1.找平层厚度、材 料种类及强度等级2.结合层厚度、材料种类及强度等级3.面层材料品种、 规格4.勾缝材料种类5.防护层材料种类 6.面层处理方式 | m² | 按设计图示尺寸以面积计算。门 洞、空圈、暖气包 槽、壁龛的开口部分并入相应的工程量内 | 1.基层清理2.找平层铺设3.面层铺设、磨边 4.勾缝5.刷防护材料6.酸洗、打蜡、结晶 |
| 011102002 | 拼碎石材楼地面 | ||||
| 011102003 | 块料楼地面 |
L.3.1 橡塑面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.3.1 的 规 定 执 行 。
表L.3.1 橡塑面层(编码：011103)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011103001 | 橡塑板楼 地面 | 1.结合层厚度、材料种类及强度等级2.面层材料品种、 规格3.压条种类 | m² | 按设计图示尺寸 以面积计算。门洞、空圈、暖气包 槽、壁龛的开口部 分并入相应的工程 量内 | 1.基层清理 2.面层铺设 3.压条装钉 |
| 011103002 | 橡塑卷材楼 地面 | ||||
| 011103003 | 塑胶运动 地板 | 1.面层材料品种、 规格2.固定方式3.附加层材料种 类和厚度4.压条种类 | 1.基层清理2.附加层铺贴 3.面层铺设4.压条装钉 |
L.4.1 其他材料面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表L.4.1 的规定执行。
表L.4.1其他材料面层(编码：011104)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011104001 | 地毯楼地面 | 1.基层种类2.面层材料品种、 规格3.粘结材料种类4.固定配件材料种类、规格 | m² | 按设计图示尺寸 以面积计算。门洞、空圈、暖气包 槽、壁龛的开口部分并入相应的工程量内 | 1.基层清理 2.铺贴面层 3.装钉压条 |
| 011104002 | 竹、木(复合)地板 | 1.龙骨材料种类、 规格、铺设间距2.基层材料种类、 规格3.面层材料品种、 规格4.防护材料种类 | 1.基层清理2.龙骨铺设3.基层铺设 4.面层铺设5.刷防护材料 | ||
| 011104003 | 金属复合 地板 |
L.5.1 踢脚线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.5.1的规定执行。
表L.5.1 踢脚线(编码：011105)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011105001 | 水泥砂浆踢脚线 | 1.踢脚线高度2.底层厚度、砂浆种类及强度等级 3.面层厚度、砂浆种类及强度等级 | m | 按设计图示尺寸 以长度计算 | 1.基层清理2.底层和面层抹灰 |
| 011105002 | 石材踢脚线 | 1.踢脚线高度2.结合层厚度、材 料种类及强度 等级3.面层材料品种、 规格4.防护材料种类 | 1.基层清理 2.底层抹灰3.面层铺设、磨边 4.擦缝5.磨光、酸洗、打蜡 6.刷防护材料 | ||
| 011105003 | 块料踢脚线 | ||||
| 011105004 | 塑料板踢脚线 | 1.踢脚线高度2.结合层厚度、材 料种类及强度 等级3.面层材料品种、 规格 | 1.基层清理 2.基层铺贴 3.面层铺设 | ||
| 011105005 | 木质踢脚线 | 1.踢脚线高度2.基层材料种类、 规格3.面层材料品种、 规格 | |||
| 011105006 | 金属踢脚线 |
L.6.1 楼梯面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.6.1 的规定执行。
表L.6.1 楼梯面层(编码：011106)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011106001 | 水泥砂浆楼梯 | 1.找平层厚度、材料种类及强度等级2.面层厚度、砂浆种类及强度等级 3.防滑条材料种类、规格4.面层处理方式 5.楼梯部位 | m² | 按设计图示尺寸 以面层展开面积计 算。楼梯与楼地面相连时，算至最上 一级踏步踏面(该踏面无设计宽度时按300mm计算) | 1.基层清理2.找平层铺设 3.面层铺设4.抹防滑条 |
续表L.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011106002 | 石材楼梯 | 1.找平层厚度、材料种类及强度 等级2.结合层厚度、材料种类及强度 等级3.面层材料品种、 规格4.防滑条材料种类、规格5.勾缝材料种类 6.防护材料种类 7.面层处理方式 8.楼梯部位 | m | 按设计图示尺寸 以面层展开面积计算。楼梯与楼地面 相连时，算至最上 一级踏步踏面(该 踏面无设计宽度时按300mm计算) | 1.基层清理2.找平层铺设3.面层铺设、磨边4.贴嵌防滑条 5.勾缝6.刷防护材料7.酸洗、打蜡、结晶 |
| 011106003 | 块料楼梯 | ||||
| 011106004 | 地毯楼梯 | 1.基层种类2.面层材料品种、 规格3.粘结材料种类 4.固定配件材料种类、规格 5.楼梯部位 | 1.基层清理 2.面层铺设3.固定配件安装 | ||
| 011106005 | 木板(复合) 楼梯 | 1.基层材料种类、 规格2.面层材料品种、 规格3.粘结材料种类 4.防护材料种类 5.楼梯部位 | 1.基层清理2.基层铺贴3.面层铺设4.刷防护材料 | ||
| 011106006 | 橡塑板楼梯 | 1.粘结层厚度、材 料种类及强度 等级2.面层材料品种、规格3.压条种类 4.楼梯部位 | 1.基层清理 2.面层铺设 3.压条装钉 | ||
| 011106007 | 橡塑卷材 楼梯 |
L.7.1 台阶装饰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表L.7.1 的规定执行。
表 L.7.1 台阶装饰(编码：011107)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011107001 | 水泥砂浆 台阶 | 1.找平层厚度、材 料种类及强度 等级2.面层厚度、砂浆种类及强度等级 3.防滑条材料种类 4.面层处理方式 | m | 按设计图示尺寸 以面层展开面积计 算。台阶与楼地面 相连时，算至最上 一级踏步踏面(该 踏面无设计宽度时，按下一级踏面宽度计算) | 1.基层清理2.找平层铺设 3.面层铺设4.贴嵌防滑条 |
| 011107002 | 石材台阶 | 1.找平层厚度、材料种类及强度 等级2.结合层厚度、材料种类及强度等级3.面层材料品种、 规格4.勾缝材料种类5.防滑条材料种类、规格6.防护材料种类7.面层处理方式 | 1.基层清理2.找平层铺设 3.面层铺设4.贴嵌防滑条 5.勾缝6.刷防护材料7.酸洗、打蜡、结晶 | ||
| 011107003 | 拼碎石材 台阶 | ||||
| 011107004 | 块料台阶 | ||||
| 011107005 | 剁假石台阶 | 1.找平层厚度、材 料种类及强度 等级2.结合层厚度、材料种类及强度等级3.面层材料品种、 规格 | 1.清理基层 2.找平层铺设 3.面层铺设 |
L.8.1 零星装饰项目工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表 L.8.1的规定执行。
表L.8.1 零星装饰项目(编码：011108)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011108001 | 石材零星 项目 | 1.找平层厚度、材 料种类及强度 等级2.结合层厚度、材 料种类及强度 等级3.面层材料品种、 规格4.勾缝材料种类 5.防护材料种类 6.面层处理方式 | m | 按设计图示尺寸 以面积计算 | 1.基层清理2.找平层铺设3.面层铺设、磨边 4.勾缝5.刷防护材料6.酸洗、打蜡、结晶 |
| 011108002 | 拼碎石材 零星项目 | ||||
| 011108003 | 块料零星 项目 | ||||
| 011108004 | 水泥砂浆 零星项目 | 1.找平层厚度、材 料种类及强度等级2.面层厚度、砂浆种类及强度等级 3.面层处理方式 | 1.基层清理2.找平层铺设 3.面层铺设 | ||
| 011108005 | 车库标线、 标识 | 1.标线类型2.面层材料品种、厚度 | 标线按设计图示 尺寸以面积计算。 标识按设计图形以外接矩形面积计算 | 1.基层处理 2.涂刷 | |
| 011108006 | 广角镜安装 | 样式、材质、规格 | 个 | 按设计图示数量 计算 | 安装 |
| 011108007 | 标志牌 | m² | 按设计图示尺寸 以面积计算 | ||
| 011108008 | 车挡 | 个 | 按设计图示数量 计算 | ||
| 011108009 | 减速带 | m | 按设计图示尺寸 以长度计算 | ||
| 011108010 | 墙柱面防撞条 |
L.9.1 装配式楼地面及其他工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则 应按表L.9.1的规定执行。
表L.9.1 装配式楼地面及其他(编码：011109)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011109001 | 架空地板 | 1.龙骨材料种类、规格、铺设间距 2.基层材料种类、规格3.面层材料品种、 规格4.防护材料种类 5.压条种类 | m² | 按设计图示尺寸以面积计算。门 洞、空圈、暖气包槽、壁龛的开口部分并入相应的工程量内 | 1.基层清理2.龙骨铺设3.基层铺设 4.面层铺设5.刷防护材料 6.压条装钉 |
| 011109002 | 装配式踢脚线 | 1.踢脚线高度2.踢脚线材料种 类、规格3.卡扣材质、种类、 规格 | m | 按设计图示尺寸 以长度计算 | 1.基层清理 2.卡扣安装 3.面层安装 |
L.10.1 楼地面基层需做处理时，应在项目特征的找平层中进行描述。
L.10.2 水泥砂浆、细石混凝土楼地面的“面层处理方式”可描述为拉毛、提浆压光等；耐磨楼地面中的 “面层处理方式”可描述为磨光、打蜡等；块料、石材楼地面中的“面层处理方式”可描述为酸洗、打蜡、结 晶 等 。
L.10.3 楼地面垫层应按本标准附录E.1 的“楼地面垫层”项目编码列项。
L.10.4 拼碎石材项目的面层材料在特征描述时，可不用描述规格。
L.10.5 石材、块料与粘接材料的结合面刷防渗材料的种类应在防护层材料种类中描述。
L.10.6 橡塑面层、其他材料面层项目中如涉及找平层，应按附录L.1 的找平层相关项目编码列项。
L.10.7 楼梯面层的“楼梯部位”可描述为楼梯踏步、休息平台、楼梯侧面等。
L.10.8 面积≤0.5m² 的少量分散的楼地面装饰应按附录L.8的零星装饰相关项目编码列项。
M.1.1 墙、柱面抹灰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表 M.1.1 的规定执行。
表M.1.1 墙、柱面抹灰(编码：011201)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011201001 | 墙、柱面 一般抹灰 | 1.基层类型、部位 2.各层厚度、材料种类及强度等级3.分格缝宽度、材料种类4.面层处理方式 | m² | 按设计图示尺寸以面积计算。扣除 墙裙、门窗洞口面积；不扣除单个面积≤0.3m²的孔洞 面积，不扣除挂镜线、墙与构件交接处的面积；附墙柱、 梁、垛、烟囱侧壁并入相应的墙面面积 内；门窗洞口和孔洞的侧壁及顶面不增加面积 | 1.基层清理 2.分层抹灰 3.面层处理 4.分格嵌缝 |
| 011201002 | 墙、柱面 装饰抹灰 | 1.装饰抹灰类型2.基层类型、部位3.各层厚度、材料种类及强度等级4.分格缝宽度、材料种类 | |||
| 011201003 | 墙、柱面勾缝 | 1.勾缝类型2.勾缝材料种类3.勾缝基层部位、 材质 | 1.基层清理 2.勾缝 | ||
| 011201004 | 立面砂浆找 平层 | 1.基层类型2.找平层厚度、砂浆种类及强度等级 | 1.基层清理 2.抹灰找平 |
M.2.1 零星抹灰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.2.1 的规定执行。
表M.2.1 零星抹灰(编码：011202)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011202001 | 零星项目 一般抹灰 | 1.基层类型、部位 2.各层厚度、材料种类及强度等级 3.分格缝宽度、材料种类4.面层处理方式 | m² | 按设计图示尺寸 以展开面积计算 | 1.基层清理 2.分层抹灰 3.面层处理 4.分格嵌缝 |
| 011202002 | 零星项目 装饰抹灰 | 1.装饰抹灰类型 2.基层类型、部位3.各层厚度、材料 种类及强度等级4.分格缝宽度、材 料种类 | |||
| 011202003 | 零星项目 砂浆找平 | 1.基层类型、部位2.找平层厚度、砂浆种类及强度等级 | 1.基层清理 2.抹灰找平 |
M.3.1 墙、柱面块料面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按表M.3.1 的规定执行。
表M.3.1 墙、柱面块料面层(编码：011203)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011203001 | 石材墙、柱面 | 1.基层类型、部位2.安装方式3.骨架材料种类、 规格4.面层材料品种、 规格5.缝宽、勾缝材料 种类6.防护材料种类 7.面层处理方式 | m² | 按设计图示镶贴 后表面积计算 | 1.基层清理2.粘结层铺贴或骨 架安装(若有)3.面层铺贴或安装4.勾缝5.刷防护材料6.磨光、酸洗、打蜡 |
| 011203002 | 拼碎石材墙、 柱面 | ||||
| 011203003 | 块料墙、柱面 |
M.4.1 零星块料面层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按表M.4.1 的规定执行。
表M.4.1 零星块料面层(编码：011204)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011204001 | 石材零星项目 | 1.基层类型、部位 2.安装方式3.骨架材料种类、 规格4.面层材料品种、 规格5.缝宽、勾缝材料 种类6.防护材料种类 7.面层处理方式 | m² | 按设计图示镶贴 后表面积计算 | 1.基层清理2.粘结层铺贴或骨 架安装(若有)3.面层铺贴或安装 4.勾缝5.刷防护材料6.磨光、酸洗、打蜡 |
| 011204002 | 拼碎石材 零星项目 | ||||
| 011204003 | 块料零星项目 |
M.5.1 墙、柱饰面工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.5.1 的规定执行。
表M.5.1墙、柱饰面(编码：011205)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011205001 | 墙、柱面装饰板 | 1.龙骨材料种类、 规格、中距2.隔离层材料种 类、规格3.基层材料种类、 规格4.面层材料品种、 规格5.压条材料种类、 规格 | m² | 按设计图示饰面 外围尺寸以面积计 算。扣除门窗洞口 面积，不扣除单个 面积≤0.3m²的孔 洞所占面积 | 1.基层清理2.龙骨制作、安装3.钉隔离层 4.基层铺钉 5.面层铺贴 |
| 011205002 | 墙、柱面 装饰浮雕 | 1.基层类型 2.安装方式3.浮雕材料种类 4.浮雕样式 | 按设计图示尺寸 以面积计算 | 1.基层清理 2.材料制作 3.安装成型 | |
| 011205003 | 墙、柱面装配式装饰板 | 1.基层类型、部位 2.配套件种类、规格3.面层材料品种、 规格 | 按设计图示饰面 外围尺寸以面积 计算 | 1.基层清理2.运输、安装 3.勾缝、塞口 |
续表M.5.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011205004 | 墙、柱面软包 | 1.龙骨材料种类、 规格、中距2.基层材料种类、 规格3.面层材料品种、 规格 | m² | 按设计图示饰面外 围 尺 寸 以 面 积 计算 | 1.基层清理2.龙骨制作、安装 3.基层铺钉4.填充垫料、塞口 5.面层安装固定 |
| 011205005 | 墙、柱面保温 装饰一体板 | 1.基层类型、部位2.龙骨材料品种、规格、中距3.粘结材料种类、 厚度4.一体板品种、规 格、厚度5.勾缝、塞口材料 种类 | 1.基层清理2.刷界面剂3.龙骨安装4.刷粘接剂5.一体板安装 6.勾缝、塞口 |
M.6.1 幕墙工程工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.6.1 的规定执行。
表 M.6.1 幕墙工程(编码：011206)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011206001 | 构件式玻璃 幕墙 | 1.骨架材料种类 及型号2.框格形式3.面层材料品种、 规格、表面处理4.隔离带、框边封 闭材料品种 | m² | 按设计图示框外 围尺寸以面积计 算 。 扣 除 开 启 扇 面积 | 1.骨架(含埋件)制作、安装 2.面层安装 3.防雷引下4.隔离带、框边封闭 5.勾缝、塞口6.清洗 |
| 011206002 | 构件式石材 幕墙 | 按设计图示外表 面积计算 | |||
| 011206003 | 构件式金属板幕墙 | ||||
| 011206004 | 构件式人造板幕墙 | ||||
| 011206005 | 单元式幕墙 | 1.结构形式2.面层材料品种、 规格、表面处理3.隔离带、框边封 闭材料品种 | 按设计图示框外 围尺寸以投影面积 计算。扣除开启扇 面积 | 1.埋件制作、安装， 单元板块、其他板 块的安装2.防雷引下3.隔离带、框边封闭4.嵌缝、塞口 5.清洗 |
续表M.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011206006 | 全玻(无框玻璃)幕墙 | 1.玻璃品种、规格 2 . 粘结塞口材料种类3.固定方式 | m² | 按设计图示尺寸 以面积计算。扣除 开启扇面积 | 1.幕墙安装2.防雷引下3.嵌缝、塞口 4.清洗 |
| 011206007 | 点支承 玻璃幕墙 | 1 . 支承结构形式 及材料规格2.面层材料品种、 规格、表面处理3.隔离带、框边封 闭材料品种 | 1.支承结构(含骨架或埋件)制作、安装2.面层安装 3.防雷引下4.隔离带、框边封闭 5.勾缝、塞口6.清洗 | ||
| 011206008 | 幕墙开启扇 | 1.框架种类、规格 2.面层材料品种、规格3.驱动类型、开启 方式4.五金种类、规格 5.其他工艺要求 | 按设计图示扇外 围尺寸以面积计算 | 1.开启扇制作、安装2.五金配件、驱动装 置安装 |
M.7.1 隔墙、隔断工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表M.7.1 的规定执行。
表 M.7.1 隔墙、隔断(编码：011207)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011207001 | 轻质隔墙 | 1.隔墙、隔断类型2.骨架、边框材料种类、规格3.隔板材料品种、 规格4.嵌缝、塞口材料 品种5.压条材料种类 | m² | 按设计图示框外 围尺寸以面积计算。不扣除单个面 积≤0.3m²的孔洞 所占面积；同材质 的浴厕门面积并入 计算 | 1.骨架及边框制作、 安装2.隔板制作、安装 3.嵌缝、塞口4.装钉压条 |
| 011207002 | 轻质隔断 | ||||
| 011207003 | 成品隔断 | 1.隔断材料品种、 规格2.配件品种、规格 3.固定方式 | 按设计图示框外 围尺寸以面积计算 | 1.隔断安装2.嵌缝、塞口 |
M.8.1 如墙、柱面基层需做处理或抹灰时需贴压网格布，应在项目特征的各层做法中进行描述。
M.8.2 本附录砂浆找平项目适用于仅做找平层的立面抹灰。
M.8.3 墙、柱面抹石灰砂浆、水泥砂浆、混合砂浆、聚合物水泥砂浆、麻刀石灰浆、石膏灰浆等按本附录 中墙、柱面一般抹灰列项，项目特征描述中的“面层处理方式”可描述为拉毛、提浆压光等；“装饰抹灰类 型”可描述为水刷石、斩假石、干粘石、假面砖等。
M.8.4 各种壁柜、碗柜、飘窗板、空调搁板、暖气罩、池槽、花台、凸出墙面的飘窗、挑板等抹灰以及面 积≤0.5m² 的少量分散的墙、柱面抹灰应按本附录M.2 的零星抹灰相关项目编码列项。
M.8.5 零星项目抹石灰砂浆、水泥砂浆、混合砂浆、聚合物水泥砂浆、麻刀石灰浆、石膏灰浆等应按本 附录中“零星项目一般抹灰”项目编码列项，项目特征描述中的“面层处理方式”可描述为拉毛、提浆压光 等；“装饰抹灰类型”可描述为水刷石、斩假石、干粘石、假面砖等。
M.8.6 拼碎石材项目的面层材料在特征描述时，可不用描述规格。
M.8.7 石材、块料与粘接材料的结合面刷防渗材料的种类应在防护层材料种类中描述。
M.8.8 块料面层项目的“安装方式”可描述为砂浆或粘结剂粘贴、挂贴、干挂等。
M.8.9 挑檐、天沟、腰线、窗台线、门窗套、飘窗板、空调搁板、压顶、扶手、雨篷周边和壁柜、碗柜、池槽、 花台，以及面积≤0.5m² 的少量分散的墙、柱面块料面层应按本附录M.4 的零星块料面层相关项目编 码列项。
M.8.10 块料面层项目的“面层处理方式”可描述为磨光、酸洗、打蜡等。
M.8.11 幕墙工程的“框格形式”可描述为明框、半隐框、全隐框等。
M.8.12 单元式幕墙的“结构形式”可描述为全单元式幕墙和半单元式幕墙等。
M.8.13 点支承玻璃幕墙的“支承结构形式”可描述为钢结构点支式，钢拉杆点支式和钢拉索点支式等。
M.8.14 幕墙工程中的玻璃采光顶和金属板幕墙顶应按附录J 屋面及防水工程中相关项目编码列项。
M.8.15 幕墙开启扇的“驱动类型”可描述为手动、电动等。
M.8.16 轻质隔墙、轻质隔断适用于现场下料、制作、安装隔墙、隔断的情况。采购成品、半成品现场拼 装、安装时，应按成品隔断列项。
N.1.1 天棚抹灰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表N.1.1 的规定执行。
表 N.1.1 天棚抹灰(编码：011301)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011301001 | 天棚抹灰 | 1.基层类型2.抹灰厚度、砂浆 种类及强度等级 | m² | 按设计图示尺寸以水平投影面积计算。不扣除垛、柱、附墙烟囱、检查口和管道所占的面积；带梁天棚的梁 两侧抹灰面积并入天棚面积内；板式楼梯底面抹灰按斜面积计算；锯齿形 楼梯底板抹灰按展开面积计算 | 1.基层清理 2.底层抹灰 3.抹面层 |
N.2.1 天棚吊顶工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表N.2.1 的规定执行。
表 N.2.1 天棚吊顶(编码：011302)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011302001 | 平面吊顶 天棚 | 1.吊顶形式、吊杆规格、高度2.龙骨材料种类、规格、中距3.基层材料种类、 规格4.面板材料品种、 规格5.压条材料种类、 规格6.嵌缝材料种类 7.防护材料种类 | m² | 按设计图示尺寸以水平投影面积计 算。扣除与天棚相 连的窗帘盒所占的 面积；不扣除检查 口、附墙烟囱、柱垛 和管道以及单个面 积≤0.3m²的独立 柱、孔洞所占面积 | 1.基层清理、吊杆 安装2.龙骨安装3.基层板铺贴 4.面板铺贴5.开孔及洞口处理 6.嵌缝7.刷防护材料 |
| 011302002 | 跌级吊顶 天棚 | 按设计图示尺寸 以水平投影面积计 |
续表N.2.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011302003 | 艺术造型 吊顶天棚 | 1.吊顶部位2.吊顶形式、吊杆 规格、高度3.龙骨材料种类、 规格、中距4.基层材料种类、 规格5.面板材料品种、 规格6.压条材料种类、 规格7.嵌缝材料种类8.防护材料种类 | m² | 算。天棚面中的灯槽及跌级天棚面积不展开计算。扣除与天棚相连的窗帘盒所占的面积；不扣除检查口、附墙烟囱、柱垛和管道以及单个面积≤0.3m²的独立柱、孔洞所占面积 | 1 . 基层清理、吊杆 安装2.龙骨安装3.基层板铺贴4.面板铺贴5.开孔及洞口处理6.嵌缝7.刷防护材料 |
| 011302004 | 格栅吊顶 | 1.龙骨材料种类、 规格、中距2.基层材料种类、 规格3.面板材料品种、 规格4.防护材料种类 | 按设计图示尺寸以 水 平 投 影 面积计算 | 1.基层清理2.安装龙骨3.基层板铺贴 4.面板铺贴5.刷防护材料 | |
| 011302005 | 吊筒吊顶 | 1.吊筒形状、规格2.吊筒材料种类3.防护材料种类 | 1.基层清理2.吊筒制作、安装 3.刷防护材料 | ||
| 011302006 | 藤条造型 悬挂吊顶 | 1.骨架材料种类、规格2.面板材料品种、 规格 | 1.基层清理 2.龙骨安装 3.铺贴面板 | ||
| 011302007 | 织物软雕 吊顶 | ||||
| 011302008 | 装饰网架 吊顶 | 网架材料品种、规格 | 1.基层清理2.网架制作、安装 |
N.3.1 天棚其他装饰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表N.3.1 的规定执行。
表N.3.1 天棚其他装饰(编码：011303)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011303001 | 成品装饰带 | 1.装饰带型式、 尺寸2.材料品种、规格 3.安装固定方式 | m | 按设计图示尺寸 以中心线长度计算 | 安装、固定 |
| 011303002 | 成品装饰口 | 1.装饰口材料品 种、规格2.安装固定方式 3.防护材料种类 | 个 | 按设计图示数量 计算 | 1.安装、固定 2.刷防护材料 |
| 011303003 | 挡烟垂壁 | 1.形式 2.材质 | m² | 按设计图示尺寸 以面积计算 | 1.安装、固定2 . 启 动 装 置 安 装 (若有) |
| 011303004 | 块料梁面 | 1.基层类型、部位 2.安装方式3.骨架材料种类、 规格4.面层材料品种、规格5.缝宽、勾缝材料种类6.防护材料种类7.面层处理方式 | 按设计图示镶贴 后表面积计算 | 1.基层清理2.粘结层铺贴或型钢 骨架或其他金属骨 架安装(若有)3.面层安装4.勾缝5.刷防护材料6.磨光、酸洗、打蜡 | |
| 011303005 | 装饰板梁面 | 1.龙骨材料种类、规格、中距2.基层材料种类、规格3.面板材料品种、规格4.防护材料种类 | 按设计图示饰面 外围尺寸面积计算 | 1.基层清理2.安装龙骨3.基层板铺贴 4.面板铺贴5.刷防护材料 |
N.4.1 平面吊顶天棚和跌级吊顶天棚指一般直线型吊顶天棚。天棚面层在同一标高者应按本附录 “平面吊顶天棚”项目编码列项，天棚面层不在同一标高者应按本附录“跌级吊顶天棚”项目编码列项。
N.4.2 天棚面层不在同一标高的一般直线型吊顶天棚，高差≤400mm 且跌级≤3级时，应按本附录的 “跌级吊顶天棚”项目编码列项；高差>400mm 或跌级>3级时，应按本附录“艺术造型吊顶天棚”项目 编码列项。圆弧形、拱形等造型天棚应按本附录“艺术造型吊顶天棚”项目编码列项。
N.4.3 跌级吊顶天棚的“吊顶形式”可描述跌级级别，艺术吊顶天棚的“吊顶形式”可描述为藻井天棚、 吊挂式天棚、阶梯形天棚、锯齿形天棚等。
N.4.4 为满足吊顶内照明、通风、音响等设备的安装要求，需对其进行的裁切、开孔、接口等工作均包括在相应天棚项目的工作内容中。
N.4.5 挡烟垂壁的“形式”可描述为活动、固定等。
N.4.6 无天棚的独立梁抹灰按“天棚抹灰”项目编码列项。“块料梁面”“装饰板梁面”适用于无天棚的 独立梁装饰以及梁面装饰与所在天棚吊顶装饰做法不同时的情况。
N.4.7 块料梁面项目的“安装方式”可描述为砂浆或粘结剂粘贴、挂贴、干挂等，“面层处理方式”可描述为磨光、酸洗、打蜡等。
P.1.1 木材面油漆工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按 表P.1.1的规定执行。
表P.1.1 木材面油漆(编码：011401)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011401001 | 木门油漆 | 1.门、窗类型 2.腻子种类3.刮腻子遍数4.防护材料种类5.油漆品种、刷漆遍数 | m² | 按设计图示洞口 尺寸以面积计算 | 1.基层清理 2.刮腻子3.刷防护材料、油漆 |
| 011401002 | 木窗油漆 | ||||
| 011401003 | 木板条、 线条油漆 | 1.断面尺寸2.腻子种类3.刮腻子遍数4.防护材料种类5.油漆品种、刷漆遍数 | m | 按设计图示尺寸 以中心线长度计算 | |
| 011401004 | 木材面油漆 | 1.腻子种类2.刮腻子遍数3.防护材料种类4.油漆品种、刷漆 遍数 | m² | 按设计图示尺寸 以面积计算 | |
| 011401005 | 木地板油漆 | 按设计图示尺寸 以面积计算。空洞、空圈、暖气包槽、壁龛的开口部 分并入相应的工程 量内 | |||
| 011401006 | 木地板 烫硬蜡面 | 1.硬蜡品种2.面层处理要求 | 1.基层清理 2.烫蜡 |
P.2.1 金属面油漆工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表P.2.1的规定执行。
表P.2.1 金属面油漆(编码：011402)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011402001 | 金属门油漆 | 1.门、窗类型 2.腻子种类3.刮腻子遍数4.防护材料种类5.油漆品种、遍数或厚度 | m² | 按设计图示洞口 尺寸以面积计算 | 1.除锈、基层清理 2 . 刮 腻 子3.喷或刷防护材料、 油漆 |
| 011402002 | 金属窗油漆 | ||||
| 011402003 | 金属面油漆 | 1.构件名称 2.腻子种类3.刮腻子遍数4.防护材料种类 5.油漆品种、遍数或厚度 | 按设计图示尺寸 以面积计算 | 1.基层清理 2.刮腻子3.喷或刷防护材料、 油漆 | |
| 011402004 | 金属构件 油漆 | t | 按设计图示尺寸 以构件质量计算 | ||
| 011402005 | 金属构件 除锈 | 1.除锈方式 2.除锈等级 | 1.基层清理 2.除锈 |
P.3.1 抹灰面油漆工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表P.3.1 的规定执行。
表P.3.1 抹灰面油漆(编码：011403)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011403001 | 抹灰面油漆 | 1.基层类型2.腻子种类3.刮腻子遍数4.防护材料种类5.油漆品种、刷漆遍数 | m² | 按设计图示尺寸 以面积计算 | 1.基层清理 2.刮腻子3.刷防护材料、油漆 |
| 011403002 | 抹灰线条 油漆 | 1.线条宽度、遍数 2.腻子种类3.刮腻子遍数4.防护材料种类5.油漆品种、刷漆遍数 | m | 按设计图示尺寸 以中心线长度计算 | |
| 011403003 | 刮腻子 | 1.基层类型2.腻子种类3.刮腻子遍数 | m² | 按设计图示尺寸 以面积计算 | 1.基层清理 2.刮腻子 |
P.4.1 喷刷涂料工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表P.4.1 的规定执行。
表 P.4.1 喷刷涂料(编码：011404)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011404001 | 墙面喷刷 涂料 | 1.基层类型2.喷刷涂料部位 3.腻子种类4.刮腻子遍数5.涂料品种、喷刷遍数 | m² | 按设计图示尺寸 以展开面积计算。 洞口侧壁面积并入 相应喷刷部位中 计算 | 1.基层清理 2.刮腻子3.刷、喷涂料 |
| 011404002 | 天棚喷刷 涂料 | 1.基层类型2.腻子种类3.刮腻子遍数4.涂料品种、喷刷遍数 | |||
| 011404003 | 空花格 、 栏杆刷涂料 | 1.腻子种类2.刮腻子遍数3.涂料品种、刷喷遍数 | 按设计图示尺寸 以单面外围面积 计算 | ||
| 011404004 | 线条刷涂料 | 1.基层清理2.线条宽度3.刮腻子遍数 4.刷防护材料、油漆 | m | 按设计图示尺寸 以中心线长度计算 | |
| 011404005 | 金属面喷刷防火涂料 | 1.构件名称2.耐火等级要求 3.涂料品种、遍数或厚度 | m² | 按设计图示尺寸 以面积计算 | 1.基层清理2.刷、喷涂料 |
| 011404006 | 金属构件喷 刷防火涂料 | t | 按设计图示尺寸 以构件质量计算 | ||
| 011404007 | 木材构件喷 刷防火涂料 | m² | 按设计图示尺寸 以面积计算 |
P.5.1 裱糊工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表P.5.1 的规定执行。
表P.5.1 裱糊(编码：011405)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011405001 | 墙纸裱糊 | 1.基层类型 2.腻子种类3.刮腻子遍数4.粘结材料种类5.防护材料种类6.面层材料品种、规格 | m² | 按设计图示尺寸 以面积计算 | 1.基层清理 2.刮腻子3.面层铺粘4.刷防护材料 |
| 011405002 | 织锦缎裱糊 |
P.6.1 木门油漆的“门类型”可描述为木大门、单层术门、双层(一玻一纱)木门、双层(单裁口)木门、全 玻自由门、半玻自由门、装饰门及有框门或无框门等。
P.6.2 木窗油漆的“窗类型”可描述为单层木窗、双层(一玻一纱)木窗、双层框扇(单裁口)木窗、双层 框三层(二玻一纱)木窗、单层组合窗、双层组合窗、木百叶窗、木推拉窗等。
P.6.3 木板条、线条油漆包括木扶手、窗帘盒、封檐板、顺水板、挂衣板、黑板框、挂镜线、窗帘棍、木线 条油漆。
P.6.4 木材面油漆包括木护墙、木墙裙、窗台板、筒子板、盖板、门窗套、踢脚线、清水板条天棚、檐口、 木方格吊顶天棚、吸音板墙面、天棚面、暖气罩、其他木材面等。
P.6.5 金属门油漆的“门类型”可描述为平开门、推拉门、钢制防火门等。
P.6.6 金属窗油漆的“窗类型”可描述为平开窗、推拉窗，固定窗、组合窗、金属格栅窗等。
P.6.7 抹灰面油漆和刷涂料工作内容中包括刮腻子。本附录中“刮腻子”项目仅适用于单独进行满刮腻子的设计做法。油漆踢脚线应按“抹灰线条油漆”项目编码列项。
P.6.8 墙面喷刷涂料的“喷刷涂料部位”可描述为内墙、外墙。
P.6.9 墙面油漆和喷刷涂料外墙时，应增加墙面分割界缝做法的特征描述。
P.6.10 本附录所列分部工程，仅适用于发生于施工现场的油漆、涂料、裱糊工程。
Q.1.1 柜、架、台工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.1.1 的规定执行。
表Q.1.1 柜、架、台(编码：011501)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011501001 | 装饰柜 | 1.名称 2.规格3.安装方式4.材料种类、规格 5.五金种类、规格 6.防护材料种类7.油漆品种、刷漆遍数 | m² | 按设计图示尺寸 以正投影面积计算 | 1.制作、安装(安放) 2.刷防护材料、油漆 3.五金配件安装 |
| 011501002 | 装饰架 | ||||
| 011501003 | 装饰台 | ||||
| 011501004 | 成品柜 架、台 | 1.名称2.规格、型号 3.安装方式 | 1.安装(安放) 2.五金配件安装 |
Q.2.1 装饰线条工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.2.1 的规定执行。
表Q.2.1 装饰线条(编码：011502)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011502001 | 成品装饰 线条 | 1.基层类型2.线条材料品种、 规格3.防护(填充)材 料种类 | m | 按设计图示尺寸 以中心线长度计算 | 安装 |
Q.3.1 扶手、栏杆、栏板装饰工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.3.1 执行 。
表Q.3.1 扶手、栏杆、栏板装饰(编码：011503)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011503001 | 带扶手的 栏杆、栏板 | 1.扶手材料种类、 规格2.栏杆(板)材料种类、规格3.固定配件种类4.防护材料种类 | m | 按设计图示以栏 杆、栏板中心线长 度计算 | 1.制作、安装 2.刷防护材料 |
| 011503002 | 不带扶手的 栏杆、栏板 | 1.栏杆(板)材料种类、规格2.固定配件种类3.防护材料种类 | |||
| 011503003 | 扶手 | 1.扶手材料种类 规格2.固定配件种类 3.防护材料种类 | 按设计图示以扶 手中心线长度计算 | ||
| 011503004 | 成品带扶手 栏杆、栏板 | 1.成品栏杆(板) 种类、规格2. 固定件种类、 规格 | 按设计图示以栏 杆、栏板中心线长 度计算 | 安装 |
Q.4. 1 暖气罩工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.4.1 的规定执行。
表Q.4.1 暖气罩(编码：011504)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011504001 | 暖气罩 | 1.暖气罩材质 2.规格3.防护材料种类 | m² | 按设计图示尺寸以垂直投影面积 (不展开)计算 | 1.制作、安装2.刷防护材料、油漆 |
| 011504002 | 成品暖气罩 | 1.成品暖气罩规 格、型号2. 固定件种类、 规格 | 安装 |
Q.5.1 浴厕配件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.5.1 的规定执行。
表Q.5.1 浴厕配件(编码：011505)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011505001 | 洗漱台 | 1.材料品种、规格 2.支架品种、规格 | m² | 按设计图示尺寸 以台面外接矩形面 积计算。不扣除孔 洞、挖弯、削角所占 面积；挡板、吊沿板 面 积 并 入 台 面 面 积内 | 安装 |
| 011505002 | 洗厕配件 | 1.配件名称 2.配件品种 3.规格 | 个 | 按设计图示数量 计算 | |
| 011505003 | 镜面玻璃 | 1.镜面玻璃品种、 规格2.框材质、断面 尺寸3.基层材料种类 | m² | 按设计图示尺寸 以边框外围面积 计算 | 1.基层安装2.玻璃及框制作、 安装 |
| 011505004 | 镜箱 | 1.箱体材质、规格 2.玻璃品种、规格 3.基层材料种类4.防护材料种类5.油漆品种、刷漆遍数 | 个 | 按设计图示数量 计算 | 1.基层安装2.箱体制作、安装 3.玻璃安装4.刷防护材料、油漆 |
Q.6.1 雨篷、旗杆、装饰柱工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应 按表Q.6.1 的规定执行。
表Q.6.1 雨篷、旗杆、装饰柱(编码：011506)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011506001 | 装饰板雨篷 | 1.雨篷固定方式2.骨架材料种类、规格、中距3.装饰板材料品 种、规格4.嵌缝材料种类 5.防护材料种类 | m² | 按设计图示尺寸 以水平投影面积 计算 | 1.骨架制作、安装2.基层、面层安装3.刷防护材料、油漆 |
续表Q.6.1
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011506002 | 金属旗杆 | 1.旗杆材料、种类、 规格2.旗杆高度3.基础材料种类4.基座材料种类5.基座面层材料、 品种、规格 | 根 | 按设计图示数量 计算 | 1.土石挖、填、运 2.基础混凝土浇筑 3.旗杆制作、安装 4.旗杆台座制作、 饰面 |
| 011506003 | 成品装饰柱 | 1.柱截面、高度尺寸 2.柱材质 | 安装 |
Q.7.1 招牌、灯箱工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.7.1 的规定执行。
表Q.7.1 招牌、灯箱(编码：011507)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011507001 | 平面、箱式 招牌 | 1.箱体规格2.基层材料种类 3.面层材料品种 4.防护材料种类 | m² | 按设计图示尺寸 以正立面边框外围 面积计算。复杂形 状的凸凹造型部分 不增加面积 | 1.基层安装2.箱体及支架制作、 安装3.面层制作、安装 4.刷防护材料、油漆 |
| 011507002 | 竖式标箱 | 个 | 按设计图示数量 计算 | ||
| 011507003 | 灯箱 | ||||
| 011507004 | 信报箱 | 1.箱体规格2.基层材料种类 3.面层材料品种 4.保护材料种类 5.户数 |
Q.8.1 美术字工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表Q.8.1 的规定执行。
表Q.8.1 美术字(编码：011508)
| 项目编码 | 项目名称 | 项目特征 | 计量单位 | 工程量计算规则 | 工作内容 |
| 011508001 | 美术字 | 1.基层类型2.镌字材料材质 3.字体规格4.固定方式5.油漆品种、刷漆 遍数 | 个 | 按设计图示数量 计算 | 1.制作、安装 2.刷油漆 |
Q.9.1 装饰柜的“名称”可描述为柜台、酒柜、衣柜、存包柜、鞋柜、书柜、厨房壁柜、木壁柜、厨房低柜、 厨房吊柜、矮柜、吧台背柜、酒吧吊柜，装饰架的“名称”可描述为货架、书架等，装饰台的“名称”可描述为 酒吧台、展台、收银台、服务台等。
Q.9.2 洗厕配件项目的“配件名称”可描述为晒衣架、帘子杆、浴缸拉手、卫生间扶手、毛巾杆(架)、毛 巾环、卫生纸盒、肥皂盒等。
Q.9.3 装饰板雨篷的“装饰板材料品种”可描述为玻璃、阳光板、金属板等。
R.1.1 措施项目工程量清单项目设置、单位、工作内容应按表R.1.1 的规定执行。
表R.1.1措施项目(编码：011601)
| 项目编码 | 项目名称 | 单位 | 工作内容 |
| 011601001 | 脚手架 | 项 | 搭设脚手架、斜道、上料平台，铺设安全网，铺(翻)脚手板， 转运、改制、维修维护，拆除、堆放、整理，外运、归库等 |
| 011601002 | 垂直运输 | 垂直运输机械进出场及安拆，固定装置、基础制作、安装，行 走式机械轨道的铺设、拆除，设备运转、使用等 | |
| 011601003 | 其他大型机械 进出场及安拆 | 除垂直运输机械以外的大型机械安装、检测、试运转和拆卸，运进、运出施工现场的装卸和运输，轨道、固定装置的安装 和拆除等 | |
| 011601004 | 施工排水 | 提供满足施工排水所需的排水系统，包括设备安拆、调试及 配套设施的设置等，设备运转、使用等 | |
| 011601005 | 施工降水 | 提供满足施工降水所需的降水系统，包括设备安拆、调试及 配套设施的设置等，设备运转、使用等 | |
| 011601006 | 临时设施 | 为进行建设工程施工所需的生活和生产用的临时建(构)筑物和其他临时设施。包括临时设施的搭设、移拆、维修、清理、 拆除后恢复等，以及因修建临时设施应由承包人所负责的有关内容 | |
| 011601007 | 文明施工 | 施工现场文明施工、绿色施工所需的各项措施 | |
| 011601008 | 环境保护 | 施工现场为达到环保要求所需的各项措施 | |
| 011601009 | 安全生产 | 施工现场安全施工所需的各项措施 | |
| 011601010 | 冬雨季施工增加 | 在冬季或雨季施工，引起防寒、保温、防滑、防潮和排除雨雪 等措施的增加，人工、施工机械效率的降低等内容 | |
| 011601011 | 夜间施工增加 | 因夜间或在地下室等特殊施工部位施工时，所采用照明设备的安拆、维护、照明用电及施工人员夜班补助、夜间施工劳 动效率降低等内容 | |
| 011601012 | 特殊地区施工 增加 | 在特殊地区(高温、高寒、高原、沙漠、戈壁、沿海、海洋等)及 特殊施工环境(邻公路、邻铁路等)下施工时，弥补施工降效所需增加的内容 | |
| 011601013 | 二次搬运 | 因施工场地条件及施工程序限制而发生的材料、构配件、半 成品等一次运输不能到达堆放地点，必须进行二次或多次搬运所发生的内容 |
续表R.1.1
| 项目编码 | 项目名称 | 单位 | 工作内容 |
| 011601014 | 已完工程及设备保护 | 项 | 建设项目施工过程中直至竣工验收前，对已完工程及设备 采取的必要保护措施 |
| 011601015 | 既有建(构)筑物、 设施保护 | 在工程施工过程中，对既有建(构)筑物及地上、地下设施进 行的遮盖、封闭、隔离等必要临时保护措施 |
R.2.1 发包人提供设计图纸并要求按其施工的措施项目，可参照分部分项工程补充编码列项。
R.2.2 本附录“脚手架”包括工程施工过程中，按照相关规范要求及满足施工作业的需求所搭设的全部脚手架。
R.2.3 本附录“垂直运输”仅包括工程施工过程中的大型垂直运输机械。使用其他吊装机械及人力辅助工器具进行的垂直运输，包含在相应分部分项工作内容中。
R.2.4 本附录“临时设施”“文明施工”“环境保护”“安全生产”工作内容的包含范围，应参考各省、自治 区、直辖市或行业建设主管部门的相关规定进行补充。
1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1) 表示很严格，非这样做不可的：
正面词采用“必须”,反面词采用“严禁”;
2) 表示严格，在正常情况下均应这样做的：
正面词采用“应”,反面词采用“不应”或“不得”;
3)表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”,反面词采用“不宜”;
4) 表示有选择，在一定条件下可以这样做的，采用“可”。
2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
《建设工程工程量清单计价标准》GB/T50500
《仿古建筑工程工程量计算标准》GB/T 50855
《通用安装工程工程量计算标准》GB/T50856
《市政工程工程量计算标准》GB/T 50857
《园林绿化工程工程量计算标准》GB/T 50858
《爆破工程工程量计算标准》GB/T 50862
提问网友：王诗嘉
提问日期：2024-12-14 15:36:46
这种铸铁散热器需要分别工程量乘22和乘10吗，主材价怎么给
解答网友：红梅傲雪
铂金专家
不是的吧
这是一组一组的
一组多少片，单价不一样
解答网友：大家广联
钻石专家
22片 10片 暖气片的片数 按相应的材质规格，网上找或市场询价 一般35元左右
提问网友：@
提问日期：2024-12-14 15:34:26
解答网友：红梅傲雪
铂金专家
一般都是用保温做的造型
看一下设计节点大样他
解答网友：大家广联
钻石专家
有可能，材质得看设计说明
提问网友：马可爱
提问日期：2024-12-14 13:32:38
解答网友：大家广联
钻石专家
塑料管给水管 安装子目
解答网友：飞鸿花海
白银专家
提问网友：rxl
提问日期：2024-12-13 14:43:29
解答网友：可遇难求
钻石专家
按做法材质、工艺找接近的定额套价。
解答网友：红梅傲雪
铂金专家
一个是就近调整
一个是自己编辑
提问网友：ss
提问日期：2024-12-13 13:58:03
老师，这些清单分别报价多少？必采纳
解答网友：追梦
白银专家
建议，询价，加上点利润。 其一没有附图片；其二，价格差异会非常大。
解答网友：刘建宁
黄金专家
这类问题建议现已暂估价计入，待二次深化设计确定材质后比价确定，认可回答请点赞全是免费进行的。99%问题都有答案，找个懂行人问问就明白了，一本讲透园林绿化从入门到精通-服务新干线建筑课堂 https://jzkt.fwxgx.com/courses/24632.html
解答网友：djyy
黄金专家
要根据图纸设计进行报价的，不清楚项目情况和设计内容，不能乱报
提问网友：唱片来信
提问日期：2024-12-13 10:38:09
面积布置垫层怎么布置呀 不是很懂哎
解答网友：时光、背面
铂金专家
垫层是按体积计算，区分部位和材质就行，不用区分面积啊
解答网友：敢作敢为
白银专家
应该是计价按不同面积方便计价
解答网友：陈工
钻石专家
属性，新建垫层，，，输入厚度，，，，工程量表达式：面积*厚度。布置后，汇总计算，工程量是体积的。
解答网友：雪莲
铂金专家
定义垫层的时候有面式垫层和点式垫层，筏板按面式垫层智能布置。独立基础按点式垫层智能布置，
提问网友：李灿辉
提问日期：2024-12-13 10:03:44
已采纳
解答网友：可遇难求
钻石专家
前者是油漆，后者是涂料，工艺不同，定额不同。
解答网友：L XS
黄金专家
油漆种类不同
解答网友：敢作敢为
白银专家
两种材质是不同的，有相同的材质优先套。
提问网友：眼里有星星
提问日期：2024-12-12 18:12:41
解答网友：可遇难求
钻石专家
根据材质套垫层。
提问网友：氼乚.災㦰
提问日期：2024-12-12 17:02:43
解答网友：D
微信翻译，能不能来看看我的问题
解答网友：伍孜嘘
黄金专家
阀体材质WCB，执行标准A216
BB OS&Y：密封面的形式
符合 API600美国闸阀标准
这都是闸阀的一些参数
提问网友：Alice
提问日期：2024-12-12 15:56:30
设计说明要求靠近卧室内墙的排水立管采用消音管，该立管底部的埋地横管是否也采用消音管呢？还是普通的UPVC管就可以了，图纸上说立管底部采用铸铁材质的弯头，是不是意思埋地管道用的是铸铁管，一层埋地管应该用哪种材质的合适呢？
已采纳
解答网友：可遇难求
钻石专家
底部横管采用铸铁管。
提问网友：rhjrtjnhfg
提问日期：2024-12-12 14:12:27
已采纳
解答网友：大家广联
钻石专家
下水管道得知道 是什么材质的管 管径多少 套相应的管道安装子目 再计算挖土方填土方
下水井得知道什么材质的井 井多大的 做法是什么 再套挖土方填土方井 井盖等子目
解答网友：可遇难求
钻石专家
根据管道规格和材质选择排水管道安装子目。
解答网友：09一生潇洒
白银专家
根据管道型号材质、下水井做法 套定额
提问网友：言淮梓
提问日期：2024-12-12 13:45:39
解答网友：米老鼠
黄金专家
餐台可以根据材质参考地面、天棚、墙面拆除子目，也可以参考柜子拆除等子目去计算
幕墙可以参考墙面装饰面层、窗拆除等这样子目去计算
ICS 91.040.99 CCS P 53 64 宁夏回族自治区地方标准 DB 64/T 2037—2024 农村地下储水式节水防冻户厕建设规范 Construction specifications for rural underground water storage water-saving and antifreeze household toilets 2024 – 10 – 12 发布 2025 – 01 – 12 实施 宁夏回族自治区市场监督管理厅 发 布 DB 64/T 2037— 2024 前 言 本文件按照GB/T 1.1—2020《标准化工作导则 第1 部分：标准化文件的结构和起草规则》的规定 起草。 本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本文件由宁夏回族自治区农业农村厅提出、归口并组织实施。 本文件起草单位：宁夏回族自治区农业环境保护监测站、西吉县农村能源工作站、同心县乡村产业 和社会事业发展中心、彭阳县能源工作站、隆德县农业综合开发服务中心、原州区农村能源工作站、海 原县农村能源工作站、宁夏钻通管道铺设服务有限公司。 本文件主要起草人：马建军、王君梅、王金保、陈建国、李世忠、贺军君、沈吉丽、蒋旭亮、李虹、 张源、马俊花、樊磊、赵亚国、安恒军、王银库、车建海、王志金、崔世宁、冯光毅、李荣生、梁翔宇、 岳翔、杨晓娟、刘晓峰、张霞、田文婧、席国俊。 II DB 64/T 2037— 2024 农村地下储水式节水防冻户厕建设规范 1 范围 本文件规定了宁夏农村地下储水式节水防冻户厕建设的术语与定义、基本要求、设计要求、安装与 施工要求等。 本文件适用于农村地下储水式节水防冻户厕的新建或改建。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。 GB/T 2816 井用潜水泵 GB/T 6952 卫生陶瓷 GB 7959 粪便无害化卫生要求 GB/T 13869 用电安全导则 GB 19379 农村户厕卫生规范 GB/T 38836 农村三格式户厕建设技术规范 GB/T 38837 农村三格式户厕运行维护规范 GB 50141 给水排水构筑物施工及验收规范 GB 50203 砌体结构工程施工质量验收规范 CJ/T 489 塑料化粪池 JC/T 2460 预制钢筋混凝土化粪池 3 术语和定义 GB/T 38836界定的以及下列术语和定义适用于本文件。 地下储水式节水防冻户厕 underground water storage water-saving and antifreeze household toilets 由厕屋、防冻便器、三格化粪池、地下储水桶（池）、潜水泵、电路开关、防臭装置、排气管等8 个部分组成，具有节水、防冻、防臭和无害化处理效果，可供家庭成员大小便使用的场所。 厕屋 toilet house 安装便器和卫生洁具，用于排泄大小便的特定场所。 注： 厕屋分为附建式和独立式。建在住宅内或与主要生活用房连成一体的为附建式；建在住宅等生活用房外的为独 立式 防冻便器 antifreeze toilet 1 DB 64/T 2037— 2024 无储水箱和S形存水弯的直通式便器，分为坐式和蹲式。 地下储水桶（池） underground water storage bucket 埋于冻土层以下，用于储存冲厕用水的塑料、预制钢筋混凝土等材质的容器。 4 基本要求 建设要求 农村地下储水式节水防冻户厕建设，应统筹自然环境、村庄规划、庭院布局、居民习惯等因素，遵 循安全、卫生、环保、经济、实用、美观的原则，符合国家相关建设标准要求。 卫生要求 农村地下储水式节水防冻户厕卫生应符合GB 19379的规定。 环保要求 化粪池应及时清掏，清掏的粪渣与粪皮应通过高温堆肥等方式进行无害化处理，处理效果应符合GB 7959的规定。 5 设计要求 基本结构 农村地下储水式节水防冻户厕分地上和地下两部分，地上部分由厕屋、防冻便器、电路开关、防臭 装置、排气管等组成，地下部分由三格化粪池、储水桶（池）、潜水泵等组成，防冻便器与化粪池之间 由进粪管连接。农村地下储水式节水防冻户厕构造示意图参见附录A，主要技术参数参见附录B。 选址 5.2.1 厕屋宜“进院入室”，优先建在室内，不影响现有房屋主体结构且形成有效隔离。 5.2.2 室内无改建条件的，可在靠近居室的房屋建筑外部建设附建式厕屋或在院内建设独立式厕屋， 院内独立式厕屋应根据庭院布局合理安排，方便如厕。禁止在危房危墙及老旧房屋内新改建户厕。 5.2.3 三格化粪池选址应远离水井（窖）等地下设施，远离高崖、沟渠，尽可能避开道路、水浇地及 低洼和积水地带。 5.2.4 三格化粪池应靠近厕屋且避免破坏现有建筑物地基，其中附建式户厕的三格化粪池应距离房屋 1.5 m ~5 m，并留足清掏空间和通道，方便清掏车辆和设施进出，不能影响道路交通。 厕屋 5.3.1 厕屋结构应完整、安全、可靠，可采用砖石、混凝土、轻型装配式结构。 5.3.2 厕屋建设应采用保温、隔热、环保节能材料。 5.3.3 厕屋净面积不小于 1.2 m2，独立式厕屋净高不低于 2.0 m。 5.3.4 厕屋应有门、照明、通风及防蚊蝇等设施，地面应进行硬化和防滑处理，墙面及地面应平整。 5.3.5 独立式厕屋地面应高出室外地面100 mm 以上；附建式厕屋应具备通向室外的通风设施。 防冻便器 2
提问网友：小学生玩盖伦
提问日期：2024-12-11 16:44:17
一层雨水管在外墙安装
二层以上雨水管从阳台穿过
解答网友：雪莲
铂金专家
是外排
解答网友：蓝鲸
铂金专家
上是外，下是 内
回答正确请采纳并点赞，因为每一个专家都是免费服务
解答网友：晨俗
铂金专家
外排
解答网友：冯福连
铂金专家
没有在房间里面，是外排
提问网友：土豆
提问日期：2024-12-11 16:23:43
解答网友：蓝鲸
铂金专家
根据材质可以套用管道安装子目，（借用PVC塑料排水管安装子目）
回答正确请采纳并点赞，因为每一个专家都是免费服务
解答网友：.
明确一下材质，看样子是PVC管
解答网友：西瓜先生
白银专家
管道安装子目
解答网友：JSYH
柔性风管，具体材料按实计入
提问网友：@
提问日期：2024-12-11 16:13:30
解答网友：蓝鲸
铂金专家
按照管道材质和连接方式套定额
回答正确请采纳并点赞，因为每一个专家都是免费服务
提问网友：xihe894
提问日期：2024-12-11 16:10:06
小区入户给水管PPR，如下图，新旧管道连接是否需要计算碰头；还是只需要计算管件？若计算碰头，在四川定额中新旧管道碰头是镀锌管道碰头，无PPR管碰头，又该如何处理？
解答网友：.
小管径一般不需要。材质不同需计算转换接头
解答网友：蓝鲸
铂金专家
这种就计个管接头就可以
回答正确请采纳并点赞，因为每一个专家都是免费服务
提问网友：今天也不想打工
提问日期：2024-12-11 15:33:32
如果管道断面图有外包砼的话，是不是只有拐弯处是镇墩砼其余管道为外包砼
解答网友：广岑
钻石专家
管道镇墩的布置取决于多种因素，包括管道类型、材质、工作压力、地形地貌以及具体的工程要求。以下是关于管道镇墩布置的一些基本信息：
镇墩的作用：
镇墩是设置在管道水平转角处或直线段上，用于固定管道防止位移的水工建筑物，通常为钢筋混凝土结构7。
镇墩的设置位置：
镇墩一般设置在管道的转弯处、三通地方以及其他需要固定管道的位置4。
镇墩的间距：
在明管直线段上设置的镇墩间距不宜超过100m，两镇墩之间的管道应设伸缩节，伸缩节应布置在上端5。
镇墩的尺寸：
镇墩的管道尺寸应根据具体施工环境、设计要求以及使用材料来确定。例如，常见的镇墩管道规格有50mm×50mm×150mm，但也可能需要特殊规格如100mm×100mm×150mm或200mm×200mm×150mm等2。
综上所述，
管道镇墩的布置并不是简单的与管道通长设置，而是需要根据具体情况在特定位置设置，并且有一定的间距要求。同时，镇墩的尺寸也需要根据实际需求来确定。
提问网友：秦
提问日期：2024-12-11 14:32:16
原管道不拆除，在原管道内顶进新管道，怎么套定额？
解答网友：蓝鲸
铂金专家
根据管道材质和连接方式套用套管内安装子目
回答正确请采纳并点赞，因为每一个专家都是免费服务
提问网友：。。
提问日期：2024-12-11 11:46:22
解答网友：蓝天
黄金专家
是板
解答网友：xagcc
钻石专家
不是复合风管
解答网友：大海
钻石专家
不是。
解答网友：《＠＠＠》
不是
解答网友：JSYH
你问的问题应该是单面彩钢板风管是否是复合风管。单面彩钢复合风管，作为一款融合了金属与非金属特性的创新风管产品，其独特之处在于材质的复合性。该风管以彩钢板为外层，内层则采用如EPS、PU等保温材料，这种结构赋予了它双重材质的优势
解答网友：幸福像花一样
钻石专家
不是
提问网友：Dylan
提问日期：2024-12-11 10:24:21
已采纳
解答网友：睡 莲
钻石专家
阻燃铝芯电缆
解答网友：飞天
ZR:阻燃、YJ：交联聚乙烯绝缘、V：聚氯乙烯护套、L：线芯材质为铝材
提问网友：云端小洲
提问日期：2024-12-10 21:19:25
市政工程排水检查井的开挖深度，依据管线纵断图的管内底高程计算，但是图纸只标注了一个管内底高程，图集上有上游管线和下游管线的区别，实际计算井室挖土深度时，是以上游管线为准还是以下游管线为准？
解答网友：GXZ
铂金专家
广东定额的井土方开挖，是根据管路的材质，并根据管路开挖的数量乘上相应的系数考虑井的外扩及深度增加的开挖量
提问网友：辉
提问日期：2024-12-10 15:24:36
隔断木衣柜附墙衣柜有什么不一样
已采纳
解答网友：泡8喝9
黄金专家
如果材质一样，就没太大差别。就造型上不同而已。
提问网友：小白
提问日期：2024-12-10 09:33:17
这是电气上面的，是普通的镀锌钢管还是薄壁镀锌管
解答网友：芋头
黄金专家
镀锌钢管
解答网友：哇哈哈
白银专家
上面的是专门的穿线管
下面的是镀锌管
两种不是用在一个地方的
提问网友：甜甜月
提问日期：2024-12-10 09:04:48
怎么区分窗帘盒和吊顶
2024-12-10 09:06:39 补充
2024-12-10 09:07:02 补充
选择哪一个
解答网友：dwszhf2
材质一样可以套吊顶定额，材质不一样，套窗帘盒定额
ICS 07.100.20 CCS P 40/44 D B 4 4 0 1 广 州 市 地 方 标 准 DB4401/T 288—2024 城镇污水处理厂膜生物反应器 运营管理技术规范 Technical specification for membrane bioreactor operation and management in municipal wastewater treatment plant 2024-10-15 发布 2024-11-15 实施 广 州 市 市 场 监 督 管 理 局 发 布 DB4401/T 288—2024 目 次 前言 . III 1 范围 . 1 2 规范性引用文件 . 1 3 术语和定义 . 1 4 预处理和消毒 . 3 4.1 进水水质 . 3 4.2 格栅 . 3 4.3 沉砂池 . 3 4.4 消毒 . 3 5 MBR 运行 .4 5.1 一般规定 . 4 5.2 膜系统综述 . 4 5.3 MBR 膜进水要求 .4 5.4 MBR 活性污泥的培养驯化 .4 5.5 混合液回流单元 . 5 5.6 污泥回流单元 . 6 5.7 膜产水单元 . 6 5.8 膜池曝气单元 . 7 5.9 剩余污泥排放单元 . 7 6 膜组件物理清洗 . 7 6.1 一般规定 . 8 6.2 停歇曝气 . 8 6.3 水反冲洗 . 8 6.4 膜组件离线时水冲洗 . 8 6.5 MBR 综合分析的监测项目 .8 6.6 MBR 运行过程自动控制参数 .8 7 膜组件化学清洗 . 8 7.1 一般规定 . 8 7.2 维护性清洗 . 9 7.3 恢复性清洗 . 10 7.4 膜池的池体防腐 . 11 8 膜组件安装与调试 . 11 8.1 安装 . 12 8.2 调试 . 12 I DB4401/T 288—2024 9 膜系统检验与维护 . 13 9.1 检验 . 13 9.2 膜分离系统的完整性检测 . 13 9.3 膜组件修补 . 14 9.4 膜组件更换 . 15 9.5 膜材质的检测 . 15 9.6 膜丝性能检测 . 15 10 停运保护 . 15 10.1 一般规定 . 16 10.2 短期停运 . 16 10.3 长期停运 . 16 11 MBR 自动控制与运行水质监测 .16 11.1 自动控制 . 16 11.2 运行过程中主要水质监测项目 . 17 12 臭气和污泥处理 . 17 12.1 臭气处理 . 17 12.2 剩余污泥处理 . 18 13 MBR 系统日常检查与管理要求 .18 13.1 一般规定 . 18 13.2 膜系统运行工况监测项目及日常检查 . 18 14 膜车间安全生产 . 18 14.1 一般规定 . 18 14.2 膜车间的出入安全 . 19 14.3 膜车间的安全巡检 . 19 14.4 膜车间消毒剂的使用安全 . 19 14.5 膜车间危险化学品的使用安全 . 19 参考文献 . 21 II
