古典园林竹子造景艺术手法

 中国古典园林竹子造景的历史悠久,现存的江南古典园林有不少竹子造景的成功例子,如留园的“碧梧栖凤”、拙政园的“海棠春坞”、网师园的“竹外一枝轩”、沧浪亭的“倚玉轩”以及个园的“春山”等等。然而有关竹子造景艺术手法的系统总结却寥若晨星。直到明末清初才出现了有关园林的理论著作,其中竹子造景的论述也较少,代表性著作有明代计成的《园冶》、文震亨的《长物志》以及清代李渔的《一家言》(又名《闲情偶寄》)等等。在陈继儒的《岩栖幽事》和《太平清话》、林有麟的《素园石谱》、屠隆的《考盘余录》和《山斋清闲供筏》、沈浮的《浮生六记》、李斗的《扬州画舫录》中也有一些片断。总结古典园林竹子造景的艺术手法,使之系统化、理论化,对于现代园林植物造景有十分重要的现实意义。

1 古典园林竹子造景艺术手法

1.1 竹里通幽

  竹里通幽艺术手法指古典园林中竹林景观的营造。计成在《园冶》之“园说”中勾勒的理想景观是:“梧荫匝地,槐荫当庭;插柳沿堤,栽梅绕屋;结茅竹里,浚一派之长源,障锦山屏,列千里之耸翠,虽由人作,宛白天开”,竹林中搭一茅屋,养心畅情。同时在《园冶》之“相地篇”中亦多次提及竹林景观,如“竹坞寻幽,醉心即是。轩楹高爽,窗户虚邻;纳千顷之汪洋,收四时之烂熳”。

  竹里通幽包括竹林的静观和动观两方面。关于竹林的静观,最负盛名者当属辋川别业的竹里馆,诗人“独坐幽篁里,弹琴复长啸;深林人不知,明月宋相照”,尽情享受竹林的静观之美。《园冶》中的结茅竹里即属此类处理,掩映于竹林深处的茅屋既是赏景的佳处,又极富返朴归真的野趣。竹林的动观处理则主要体现在曲径通幽的动态空间序列,竹林小径为求含蓄深邃,总是忌直求曲,忌宽求窄。《园冶》关于园路的论述都强调曲径,如“蹊径盘而长、不妨偏径,顿置婉转”等等。古典园林竹里通幽的典范之作当属杭州西湖小瀛洲的曲径通幽。

  曲径通幽位于三潭印月的东北部,入口是风格别致的隔墙漏窗,月洞门上匾额系康有为手书的“曲径通幽”。竹径两旁临水,长约50m,宽1.5m。竹种以刚竹为主,高度2.5m左右,游人漫步小径,感觉清静幽闭,看不到堤外水面。沿小径两侧是十大功劳绿篱,沿阶草镶边,刚竹林外围配置了乌桕和重阳木,形成富有季相变化的人工群落。特别是竹径在平面处理上采取了三种曲度,两端曲度大,中间曲度小,站在一端看不到另一端,使人感到含蓄深邃,体会“庭院深深,深几许?”的园林意境。竹径的尽头展现出一片开敞虚旷的草坪,营造出符合奥旷交替的园林审美空间。 出自天成国际景观

1.2 移竹当窗

  移竹当窗的本义是窗前种竹,该文特指竹子景观的框景处理,通过各式取景框欣赏竹景,恰似一幅图画嵌于框中。框景的手法最早见于《一家言》,李渔在“居室部”窗栏一节中指出:“借景之法乃四面皆实独虚其中而为便面之形”,这就是所谓框景的作法,又称“尺幅窗”、“无心画”。移竹当窗的手法把彼一空间的景物引入此一空间,具有空间渗透的性质,有助于增加园林空间的层次感。

  《园冶》对移竹当窗的深远意境有精辟论述:“移竹当窗,分梨为院,溶溶月色,瑟瑟风声;静拢一榻琴书,动涵半轮秋水,清气觉来几席,凡尘顿远襟怀”。移竹当窗以窗外竹景为画心,几竿修竹顿生万顷竹林之画意,“见其物小而蕴大,有须弥芥子之义,尽日坐观,不忍合牖”(李渔《一家言 居室部》),起到小中见大、壶中天地的效果。同时由于隔着一重层次看,空间相互渗透产生幽远的意境。

  移竹当窗形成的框景画面不是静止不变的,随着欣赏者位置的变动,竹子景观随之处于相对位移的变化之中,这与西方近代建筑理论所推崇的“流动空间”学说不谋而合。倘若连续地设置若干窗口,游人通过一系列窗口欣赏窗外竹景,随着视点的移动,竹景时隐时现,忽明忽暗,同时画面亦呈现一定的连续性,具有明显的韵律节奏感。

  关于取景框的形式,《园冶》中讲“制式新番,裁除旧套”。移竹当窗的取景框除窗洞外,还包括各式门洞、漏窗及其它建筑围合空间,如由挂落、美人靠和柱围合而成的取景框。从虚实关系上讲,窗洞门洞为虚,白粉墙为实,漏窗介于两者之间,可看作半虚半实的要素,起过渡和调和作用。杭州西湖小瀛洲的园墙辟有漏窗,透过图案精美的漏窗欣赏窗外竹林,若隐若现,虚实相生,增大了景深,丰富了园林空间的层次感。

1.3 粉墙竹影

  粉墙竹影指将竹子配置于白粉墙前组合成景的艺术手法,恰似以白壁粉墙为纸,婆娑竹影为绘的墨竹图。由于江南园林的墙垣多为白粉墙,故该艺术手法应用广泛。粉墙竹影是传统绘画艺术写意手法在竹子造景中的体现。“藉以粉壁为纸仿古人笔意,植黄山松柏、古梅、美竹,收之圆窗,宛然镜中游也”(计成《园冶 掇山》)。白粉墙前几竿修竹,竹子在白色背景的衬托下益显青翠,同时细腻光滑的竹竿极易与平整光洁的白粉墙通过微差取得质感上的协调统一。倘若适当点缀几方山石,则使画面更加古朴雅致。

1.4 竹石小品

  竹石小品指竹子与奇峰怪石通过艺术构图,组合成景。古人对竹石的喜爱源自古典园林一个基本美学观念,即“自然的人格化”。庄子提出“乘物以游心”就是相信物我之间可以相互交融,这种天人合一的思想对古典园林植物造景产生了深远的影响。唐代白居易不仅居必种竹,而且对山石情有独钟,诗人在宅园的竹林中散点奇石,“上有青青竹,竹间多白石”、“一片瑟瑟石,数竿青青竹,向我如有情,依然看不足”(白居易《北窗竹石》)。白居易爱竹赏石的园林思想对后代园林竹石配置的兴起具有一定的启承意义。

  宋代文人爱石成癖更甚于唐代。米芾每得奇石,必衣冠拜之呼为“石兄”。苏轼因爱竹癖石而创立了以竹、石为主体的画体,竹石画体的流行大大推动了文人园林中竹石配置的应用。清代郑板桥的爱竹癖石之情发挥到了极致,诗人在一首题画诗中对竹石小品的意境作了精彩描绘:“十笏茅斋,一方天井,修竹数竿,石笋数尺,其地不多,其费亦不多也。而风中雨中有声,日中月中有影,诗中酒中有情,闲中闷中有伴。非唯我爱竹石,即竹石亦爱我也”,诗人与竹石情感交融、物我两忘,表达了人情与天籁共鸣的感受。

  竹石小品在古典园林中常常作为点缀,布置于廊隅墙角,既可独立成景,又可遮挡、缓解角隅的生硬线条。庭院中的天井或“哑巴院”,空间封闭压抑,配以竹石小品,“观庭中一树可想见千林,对盆里一拳,亦度知五岳,使人在有限的空间里感受到自然万物的勃勃生机。

  竹和石是个园的两大特色,个园的四季假山都配置了不同的竹种。春景位于今园入口处,由刚竹和石笋为主,背景是白壁粉墙,仿佛粉墙为纸、竹石为绘的雨后春笋图,特别是春天发笋之际,竹笋石笋相映成趣,呈现出一派春意盎然的景象:夏景由柔美纤巧的水竹与玲珑剔透的太湖石组合成景,配以紫薇、广玉兰等,渲染出夏季的清丽秀美;秋景是全园的高潮,以大明竹配置黄石,加之红枫等秋色叶树种,营造出萧瑟的秋日景象;冬山由宣石叠掇,配植斑竹和蜡梅,“斑竹一枝千滴泪,竹晕斑斑点泪光”,悲凉凄苦之感油然而生。同时斑竹、蜡梅与邻近秋景区的黑松创造出“岁寒三友”的园林意境。

小结

  古典园林竹子造景的艺术手法是一个有机整体,不是相互割裂的关系,如“竹石小品”置于白粉墙前即成“粉墙竹影”,收之于取景框则是“移竹当窗”。分析古典园林竹子造景的艺术手法是为了现代园林竹子景观设计,“竹里通幽”、“竹石小品”依然适用现代园林植物景观设计,“移竹当窗”、“粉墙竹影”则主要适合借鉴于面积较小的园林空间,如宾馆内、外庭园,盆景园等“园中园”。在风景竹林郊野旅游地和其它城市园林空间中,亦可根据总体布局的需要营造一些“移竹当窗”、“粉墙竹影”的竹子景观。总之,对古典园林竹子造景艺术手法的借鉴应因地制宜、“景到随机”。




园林苗木栽植修剪要合理

 园林苗木栽植修剪要合理

园林苗木在改善城市环境中起着重要作用。春天是植树的大好季节,而合理修剪是确保苗木成活和良好景观效果的基础。如果栽植修剪不当,一方面会造成栽植成活率低,另一方面还会影响苗木景观效果的发挥。

    在苗木栽植修剪时,常常存在过于简单、千篇一律的问题。如,在栽植落叶乔木时,通常采取保留一定的主干高度进行截干的做法;栽植灌木时,采取对树冠“推平头”的做法,即将所有的枝条在同一高度进行短截;栽植常绿树时,基本不修剪。这些不考虑树种、栽植方式和栽植季节等因素而进行的简单修剪,对苗木成活及重新整形都是不利的。因此,在苗木栽植修剪时,要综合考虑多方面的因素,进行合理修剪。

    首先,要根据树种和栽植方式的不同进行修剪。

    常绿乔木类:一般带土球栽植。对于常绿针叶乔木类(北方常用的是松柏类)其生长速度慢、再生能力弱,栽植时可适当疏除一些轮生枝、枯死枝、病虫枝、伤残枝、主梢的竞争枝等无用枝条,切不可截干、修剪大枝等。因为截干后,很难再形成它们独特而优美的圆锥形树形,而失去观赏价值。对于常绿阔叶乔木类一般也不截干或修剪大枝,只疏除一些小枝和无用的枝条,为了减少蒸腾,还可摘除部分叶片。

    落叶乔木类:一般采用裸根栽植和带土球栽植两种方式。对于那些萌芽力强、根系恢复能力强、栽植成活率高的乡土树种(如在河北包括杨、柳、榆、槐、椿等),一般采用裸根栽植,可进行较重的修剪,可剪去全冠的1/2至2/3;如果因栽植季节过晚或用作行道树为了保持高度一致,达到整齐美观的效果,还可采取在同一高度截干抹头的修剪方法。但对于银杏、梧桐、玉兰等发枝力弱、伤口愈合能力差或比较珍贵的树种,一般带土球栽植,栽植时只做少量的疏枝,不能截干和修剪大枝。

    落叶小乔木和有主干的大灌木类:如西府海棠、榆叶梅、紫叶李、碧桃等可裸根栽植,也可带土球栽植。如果裸根栽植,应保留3个至5个主枝,并对保留的主枝短截1/2左右;如果苗木规格较大,主枝上有侧枝的应疏除2/3的侧枝,并对保留的侧枝短截掉2/3以上。如果带土球栽植,可进行轻、中度修剪,多保留枝条,使苗木尽快成型。

    落叶丛生灌木类:如紫荆、丁香、月季、迎春等,可裸根栽植,也可带土球栽植。较大型丛生灌木类,如紫荆、金银木、丁香等,一般可保留4个至5个长势均衡、分布均匀的枝条作为主枝,其余的齐根剪去,对保留的各主枝进行中短截,使其高度大概一致;而月季、棣棠、迎春等小型丛生灌木,尽量多保留一些枝条,对保留的枝条可进行中短截或重短截,甚至可以进行平茬修剪。如果带土球栽植,可适当减少修剪量。

    绿篱类:绿篱类使用的常绿树种较多,一般带土球栽植。如果是柏类,包括侧柏、桧柏等,它们生长较慢,应轻剪,不可超过1/3;如果是大叶黄杨、胶东卫矛等,它们生长快、耐修剪,可剪去1/3,也可进行适当重剪。

    对于裸根栽植的树种,除对树冠进行修整外,还要对根系进行适当的修剪,要剪去缠绕根、冗长根、劈裂根等,并保持剪口的平滑。

    其次,反季节栽植应适当加大修剪量。

    如果是反季节栽植苗木,所有苗木都要带土球栽植,并尽可能扩大土球规格,减少根系的损伤,还要加大对地上部分的修剪量。落叶乔木类及大灌木类修剪时,要多疏枝,对保留的主枝强截,修剪量可达全冠枝叶量的60%至90%;常绿阔叶乔木类修剪时,只疏枝不短截,疏枝量可达35%至60%,并适当摘叶;常绿针叶乔木类也以疏枝为主,疏枝量为20%至40%;小灌木类可根据土球大小进行中短截至重短截,甚至还可进行平茬修剪。




几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

公园设计是被称为“景观建筑设计”的原则的主要产物一。公园设计从19世纪中叶开始发展,从而使得欧洲和北美景观建筑学专业也获得发展。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

全世界城市和城镇中的公园,有着不同的外形、规模、风格和用途。公园作为城市的休息地,是市民的另一种生活方式,在公园,需要的是放松,休闲。

因此,在公园内,不适宜有过多的人工景观,更多的应以自然面目出现,只需适当布置服务型网点。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

公园设计应建立在对当今社会问题和对市民心态进行敏锐分析的基础上。

因此研究人的行为与城市公园设计的关系,创造真正满足市民需要的公园环境,已成为时代对设计师的要求。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

今天就来给大家分享

几种不同类型的

公园模型

城市滨水休闲景观带公园

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

研究对象是城市综合性公园内的物质环境和游人行为,希望能找到一种方式,将人们的反应、感觉、感情、行为与物质环境的特征之间联系起来。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

在公园设计研究过程中,采用了现场观察、资料分析、访谈等研究方法。

通过观察公园中的各类活动,采访公园的使用者,分析什么样的公园设计是较好地服务于人的,设计师应该如何在公园设计中富有人情味。

研究认为要想做到公园环境设计人性化,就必须要进行环境与行为的研究,仔细观察、科学预测、公众参与、使用设计语言准确传达设计意图、并且要重视建成后的回访与修正是设计人性化的公园必不可少的步骤。

江景滨水线性公园

公园设计,是设计将自然融入城市的核心要素。正如所有事物皆有其发生、发展和消亡过程一样,传统意义上的公园也在消亡。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

在现代城市中,公园不再是市民出门远游的一个特殊场所,而是日常生活和身心再生所必需的“平常景观”,是居民日常工作与生活环境的有机组成部分,随着城市的更新改造和进一步向郊区化扩展,工业化初期的公园形态将被开放的城市绿地所取代。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

孤立、有边界的公园正在溶解,而成为城市内各种性质用地之间以及内部的基质,并以简洁、生态化的观基质相融合。

这意味着城市公园设计在地块划分时不再是一个孤立的绿色块,而是弥漫于整个城市用地中的绿色液体。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

这一新的环境设计理念要求城市规划的制定者和环境设计者改变旧有的公园概念,通过新的城市公园设计来实现城市环境质量的提升。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

大型公园

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

城市绿地应作为公园设计的有机组成部分,更确切地说,是不同用地功能之间的粘结剂,它是城市景观的生命基质。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

公园是城市绿地的重要组成部分,现代公园设计更要注重其基本属性及功能性。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

以此来改善城市及其居民的休憩、娱乐环境,满足居民的审美及功能要求,使设计更具人性化,创造更和谐的人居环境空间。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

使公园设计真正成为每个城市居民所设计的具有广泛内涵的游憩环境,而不是只注重装饰性的美观效果。这样,对价值丰富的公园设计也有诸多要求。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

湿地公园

公园设计景观异质性导致景观复杂性与多样性,从而使景观生机勃勃,充满活力,趋于稳定。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

景观的丰富多样性可以满足公园的多种功能,因此在对公园设计的过程中,应以多元化、多样性,追求景观整体设计手法,追求植物物种多样性,并根据环境条件之不同处理为带状或块状,与周围绿地融合起来。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

随着现代交通及生活方式的改变,城乡差别缩小,城市形态在改变,公园也在随之溶解。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

例如日本筑波科学城就将大片农田引入城市之中,与城市绿地有机结合,已然成为一个自然的公共游园,为市民提供了良好的休憩场所,同时增添了景观异质性,丰富了城市景观效果。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

体育公园

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

城市生物多样性即景观多样性,是城市人们生存与发展的需要,是维持城市生态系统平衡的基础。

城市生态系统中所缺乏的生物多样性,可以通过自然过程得以显著提高。因此,在设计时要注重考虑物种的配置问题。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

在公园设计时,应采用以本土和天然为主,让野生植物、野草、野灌木形成自然绿化,这种地带性植物多样性和异质性的设计,将带来动物景观的多样性,能诱导更多的昆虫、鸟类和小动物来栖息。这样,公园及周边环境也能得到有机改善。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

例如,在公园设计中人工改造的较为清洁的河流及湖泊附近,蜻蜓种类会十分丰富,有时具有很高的密度。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

而高草群落(如芦苇等)、花灌木、地被植被附近,将会吸引各种蝴蝶。这既有利于提升公园的景观效果,同时对儿童的自然认知教育也非常有利。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

田园公园

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

公园设计必须具备感知多样性、感官体验的复杂性以及对市民需求的适应性,以满足人们的各种需要,并赋予公园有益的重要体验。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

市民集体参与公园的设计和建设,尤其是公园这种公共游憩场所,可能成为一种有效的方式以激发未来使用者的归属感和创造力,并有助于促进市民认同的进程。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

随着人们对自己周围环境要求的不断提高,城市公园设计的趋势和方向不断发展变化,以设计师和领导的决策为主导的设计过程已经在削弱,而趋向于注重使用者的需求。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

因为场所或景观不仅是让人参观的,而且是供人长期使用的。所以,设计者就应围绕这个基本需要进行设计,同时这也更需要公众的广泛参与才会起到良好效果。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

小游园

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

例如,通过开展座谈会,让参与的市民提出对于城市公园设计的观点和建议,城市公园设计部门可采用合理的建议对方案进行调整。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

也可以让公众选出来的代表直接参与到公园设计中来,把自己喜爱的公园设计作品资料提供给设计者,通过相互交流,使公园设计者真正了解公众所需。

几万平的公园设计,方案完成后模型却做不出来!(附:公园场景模型)

以上就是今天所分享的内容,有需要模型资料的同学可以通过文章末尾所提供的方式获取资料。




园林景观围墙设计有哪些要点

 园林围墙要点

围墙必须具有一定的稳固性。影响稳固性的要素有砌体、高厚比、墙面接缝、地基沉降、水的侵蚀、墙体的材料及组合方式等。如设置木制、竹制墙要使用有耐久性和经过防腐处理的质材,设置铁制墙要对材料进行防锈处理等。

围墙既是空间环境设施,又是一种硬质景观。它与花坛、花台、树丛、竹林、山石相结合可形成具有自然情趣的绿带,与雕塑、水景结合可形成景观焦点。

围墙的高度从地面升起30cm,就能划分两个景观范围,但能保持视觉上的连续性。围墙上升到120cm时,认得身体大部分看不到,这种高度除了划分空间,还给人以某种心理上的安全感。围墙的高度到180cm时,空间的封闭感达到最强,可起到完全分割的效果。

室外装饰材料都可以应用到围墙的设计中,选用的质材搭配和细节处理,往往会产生不同的视觉效果和设计风格,体现出设计者的设计水平。 围墙是长型构造物。长度方向要按要求设置伸缩缝,按转折和门位布置柱位,调整因地面标高变化的立面;横向则关及围墙的强度,影响用料的大小。利用砖、混凝土围墙的平面凹凸、金属围墙构件的前后交错位置,实际上等于加大围墙横向断面的尺寸,可以免去墙柱,使围墙更自然通透。

竹木围墙

竹篱笆是过去最常见的围墙,现已难得用。有人设想过种一排竹子而加以编织,成为“活”的围墙(篱),则是最符合生态学要求的墙垣了。

砖墙

墙柱间距3-4米,中开各式漏花窗,是节约又易施工、管养的办法。缺点是较为闭塞。实心混凝土砖围墙采用和粘土砖相同模数和砌筑方式砌筑的混凝土实心砖围墙,目前使用较多。

混凝土围墙

一是以预制花格砖砌墙,花型富有变化但易爬越;二是混凝土预制成片状,可透绿也易管、养。混凝土墙的优点是一劳永逸,缺点是不够通透。混凝土墙板围墙采用大型混凝土墙板砌筑而成,速度快、强度高,板与板之间现浇立柱连接,强抗倒。

金属围墙1.以型钢为材,断面有几种,表面光洁,性韧易弯不易折断,缺点是2-3年要油漆一次。2.以铸铁为材,可做各种花型,优点是不易锈蚀又价不高,缺点是性脆又光滑度不够。3.锻铁、铸铝材料。质优而价高,局部花饰中或室内使用。4.各种金属网材,如镀锌、镀塑铅丝网、铝板网、不锈钢网等。




挡土墙类型、设计与施工介绍

一、挡土墙的介绍

1.定义

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

2.各部分的名称

在挡土墙横断面中,与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。

3.应用范围

路基在遇到下列情况时可考虑修建挡土墙

1.陡坡地段;

2.为避免大量挖方及降低边坡高度的路堑地段;

3.可能产生塌方、滑坡的不良地质地段;

4.高填方地段;

5.水流冲刷严重或长期受水浸泡的沿河路基地段;

6.为节约用地、减少拆迁或者少占用农田的地段;

7.为保护重要物、生态环境或其他特殊需要的地段。

二、挡土墙的分类1.按挡土墙的位置来分划分,我们一般将挡土墙分为以下几种类型:路堑挡土墙:设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定的山坡,同时可减少挖方数量,降低挖方边坡的高度。





路肩挡土墙:设置在路肩部位,墙顶是路肩的组成部分,其用途与路堤墙相同。它还可以保护临近路线的既有的重要建筑物。





路堤挡土墙:设置在高填土路提或陡坡路堤的下方,可以防止路堤边坡或路堤沿基底滑动,同时可以收缩路堤坡脚,减少填方数量,减少拆迁和占地面积。





山坡挡土墙:设置在路堑或路堤上方,用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡

浸水挡土墙:沿河路堤,在傍水的一侧设置挡土墙,可以防止水流对路基的冲刷和侵蚀,也是减少压缩河床的有效措施





2.按照挡土墙的结构形式划分,我们一般将挡土墙分为以下几种类型(这里只涉及几种常见的挡土墙):重力式挡土墙:是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。常见的重力式挡土墙高度一般在5~6 m以下,大多采用结构简单的梯形截面形式,对于超高重力式挡土墙(一般指6m以上的挡墙)即有半重力式、衡重力式等多种形式。重力式挡土墙可根据其墙背的坡度分为以下几种类型(如下图):





重力式挡土墙和悬臂式挡土墙的示意图(如下图):

薄壁式挡土墙:包括悬臂式挡土墙和扶壁式挡土墙两种;一般墙高6m以内采用悬臂式,6m以上采用扶壁式

悬臂式挡土墙:是由立板(墙面板)和底板(墙趾板和墙踵板)两部分组成,一般形式为如下图所示:

扶壁式挡土墙:当挡土墙的墙高h>10m时,为了增加悬臂的抗弯刚度,沿墙长纵向每隔0.8-1.0m,设置一道扶壁





锚定式挡土墙:包括锚杆式和锚定板式两种

锚杆式挡土墙:是由预制的钢筋混凝土立柱、挡土板构成墙面,与水平或倾斜的钢锚杆联合组成。锚杆的一端与立柱连接,另一端被锚固在山坡深处的稳定岩层或土层中





定板式挡土墙:是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构。

加筋土挡土墙:是在土中加入拉筋,利用拉筋与土之间的摩擦作用,改善土体的变形条件和提高土体的工程特性,从而达到稳定土体的目的。由面板、拉筋组成,依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。





各挡土墙的适用条件:

3.按照墙体的材料划分,我们一般将挡土墙分为以下几种类型:石砌挡土墙:





混凝土挡土墙:





钢筋混凝土挡土墙:

钢板挡土墙:





三、挡土墙的构造组成(一)墙身构造1 墙背

仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙,仰斜墙背的坡度不宜缓于1:0.3,通常在1:0.15——1:0.25

俯斜墙背适用于路堤墙、路肩墙,常用1:0.15——1:0.25,不超过4m的低墙可以用垂直墙背

凸形折线墙背多用于路堑墙,也可以用于路肩墙,上下墙的墙高比一般采用2:3

衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙,也可用于路堑墙,上墙俯斜墙背的坡度1:0.25——1:0.45,下墙仰斜墙背在1:0.25左右,上下墙的墙高比一般采用2:3

2.墙面墙面一般均为平面,起坡度应与墙背坡度相协调,墙面坡度直接影响挡土墙的高度,因此,在地面横坡较陡时,墙面的坡度一般为1:0.05——1:0.20,矮墙可采用陡直墙面;地面较平缓时,一般采用1:0.20——1:0.35较为经济3.墙顶墙顶宽度最小,浆砌挡土墙不小于50cm,干砌不小于60cm。浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽,厚度为40cm,如不做顶帽,对路肩墙和路堑墙,墙顶应以大石块砌筑,并用砂浆勾缝,或用5号砂浆抹平顶面,砂浆厚2cm。干砌挡土墙墙顶50cm高度内,应用25号砂浆砌筑,以增加墙身稳定,干砌挡土墙的高度一般不宜大于6m4.栏杆为保证交通安全,在地形险峻地段或者过高过长的路肩墙的墙顶应设置护栏,为保持土路肩最小宽度,护栏内侧边缘距路面边缘的距离,二、三级路面不小于0.75m,四级路不小于0.5m。护栏分墙式和柱式两种,所采用的材料,护拦高度、宽度,视实际需要而定。

(二)基础结构1.基础类型

大多数挡土墙都直接修筑在天然地基上

当地基承重力不足且墙趾处地形比较平坦,而墙身又超过一定高度时,为了减小基底压应力和增加抗倾覆稳定性,常常采用扩大基础

当地基压应力超过地基承载力过多时,需要加宽值较大,为避免加宽部分的台阶过高,可采用钢筋混凝土底板

地基为软弱土层时,可采用砂砾、碎石、矿渣或者灰土等材料予以换填

当挡土墙修筑在陡坡上,而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时,可设置台阶基础,以减少基坑开挖和节省圬工

如地基有短段缺口(如深沟等)或挖基困难(如需水下施工)可采用拱形基础

2.基础埋置深度

对于土质地基,基础埋置深度应符合下列要求:

(1)无冲刷时,应在天然地面以下至少1m;(2)有冲刷时,应在冲刷线以下至少1m;(3)受冻胀影响时,应在冻结线以下不少于0.25m,当冻深超过1m,采用1.25m,但地基应夯填一定厚度的砂石或者碎石垫层,垫层底面亦应位于冻结线以下不少于0.25m

碎石、砾石和砂类地基,不考虑冻胀影响,但地基埋深不宜小于1m

对于基石地基应清除表面风化层,将基底嵌入岩层一定深度,当风化层较厚难以全部清除表面时,可依据地基的风化程度及容许承载力将基底埋入风化层中

当挡土墙位于地质不良地段,地基土内可能出现滑动面时,应进行地基抗滑稳定性验算,将基础底面埋置在滑动面以下,或采用其他措施以防止挡土墙滑动

基础应采用明挖基础,当基底位于大于5%的纵向斜坡上,基底应该设置成台阶形。当基底位于横向斜坡上,前趾埋入地表的深度和距离地表的水平距离要满足下表的规定:

(三)排水设施

挡土墙的排水措施通常由地面排水和墙身排水连部分组成地面排水主要是防止地表水渗入墙后土体或者地基,地面排水有以下几种方法:1.设置地面排水沟,截引地表水2.夯实回填土顶面和地表松土,防止雨水和地面水下渗,必要时可设铺砌层3.路堑挡土墙趾前的边沟应予以铺砌加固,以防边沟水渗入基础墙身排水:

浆砌块(片)石墙身应在墙前地面以上设一排泄水管(图a);墙高时可在墙上部加设一排泄水孔(图b),泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm ×20cm的方孔,或直径5~10cm的圆孔。孔眼间距一般为2-3m;对于浸水挡土墙孔眼间距一般1.0——1.5m,干旱地区可适当加大,孔眼上下错开布置,下排水孔的出口应高出墙前地面或墙前水位0.3m

为防止水分渗入地基,下排泄水孔进入的底部应铺设30cm后的粘土隔水层,泄水孔的进水口部分应设置粗粒料反滤层,以免孔道阻塞,当墙背填土透水性不良或可能发生冻胀事,应在最低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于0.3m的砂卵石

(四)沉降缝合伸缩缝设计时,一般将沉降缝和伸缩缝合并设置,沿路线方向每隔10——15m设置一道,兼起两者的作用,缝宽2-3cm,缝内一般可用胶泥填塞,但在渗水量大、填料容易流失或冻害严重地区,则宜用沥青麻筋或涂以沥青的木板等具有弹性的材料,沿内、外、顶三方填塞,填深不宜小于0.15m,当墙后为岩石路堑或填石路堤时,可设置空缝。干砌挡土墙缝的两侧应选用平整石料砌筑使成垂直通缝。





四、挡土墙处理高差应用

地形的塑造过程中,势必会遇到高差问题。放坡、台阶、挡土墙都是常用消化场地高差的方式。实际处理过程中,需要综合充分考虑场地的地基条件、景观风格、高差大小以及与周边环境协同性等多种因素,进而选择合适高差处理方式。



景观挡土墙是一种快速、有效的高差处理方法。合理、美观地设置景观墙,能有效的成为景观中的亮点,为项目增色不少。

挡土墙,顾名思义,是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。当你漫步在公园或者绿道之中,形态优美、简约却又富含趣味性的景观挡土墙,往往能给你带来一份惊喜与安全感。

挡土墙在选择过程中,首先要对其承载力进行分析,根据地貌、水文、高差选择合适的挡墙形式和材质,确保挡土墙在日后使用安全稳定,不发生倾斜,保证景观效果的最佳性。

挡土墙风格尽量朴素,材质的使用尽量简约、单一,以周边环境融合为佳。过分的装饰往往会将高差突兀于景观之中,打破景观空间稳定性,取得适得其反的效果。

挡土墙可直可曲、可滑可糙,低矮的挡土墙可当作种植床,为增加情趣。下面,就通过一些优秀的案例图片,加深一下对景观挡土墙使用的理解。




居住区景观设计的三大原则

 近年来,人们对生活环境的质量要求不断提高,对于居住区环境也更加关注。而居住区的景观设计规划也成为人们选择居住区的一个重要参考点。因此,对于居住区景观设计必须加以重视,这就需要我们去了解居住区景观设计的原则

1、空间组织立意

景观设计必须呼应居住区设计整体风格的主题,硬质景观要同绿化等软质景观相协调。不同居住区设计风格将产生不同的景观配置效果,现代风格的住宅适宜采用现代景观造园手法,地方风格的住宅则适宜采用具有地方特色和历史语言采用具有地方特色和历史语言的造园思路和手法。

2、体现地方特征

景观设计要充分体现地方特征和基地的自然特色。我国幅员辽阔,自然区域和文化地域的特征相去甚远,居住区景观设计要把握这些特点,营造出富有地方特色的环境。同时居住区景观应充分利用区内的地形地貌特点,塑造出富有创意和个性的景观空间。

3、点线面相结合

环境景观中的点,是整个环境设计中的精彩所在。这些点元素经过相互交织的道路、河道等线性元素贯穿起来,点线景观元素使得居住区的空间变得有序。在居住区的入口或中心等地区,线与线的交织与碰撞又形成面的概念,面是全居住区中景观汇集的高潮。点线面结合的景观系列是居住区景观设计的基本原则。

以上这些就是介绍的一些居住区景观设计的三大原则,当然,居住区景观设计也是一个系统的工程,要做好居住区的景观设计,也需要我们做好方方面面的细节问题,这样才能取得满意的效果。




建筑给排水设计规范中易错问题汇总

一、给水部分

1、小区设计用水量中,消防用水量仅用于校核管网计算,不计入正常用水量。

2、延时自闭式大便器冲洗阀的最低工作压力为0.10~0.15MPa。

3、生活饮用水池(箱)的进水管口的最低点高出溢流边缘的空气间隙应等于进水管管径,但最低不小于25mm,最大可不大于150mm,当进水管管口为淹没出流时,应采取真空破坏器等防虹吸回流措施。

附:设置在地下室的水池,尤其是设置在地下二层或以下的水池当池中的最高水位比建筑物的给水引入管管底低300mm以上时,此水池可认为不会产生虹吸倒流,上述限制可不设置。

4、生活饮用水管网向消防、中水和雨水回用等其他用水的贮水池(箱)补水时,其进水管口的最低点高出溢流边缘的空气间隙不应小于150mm。

5、埋地式生活饮用水贮水池周围10m以内,不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源;周围2m内不得有污水管和污染物。否则应采取防污染措施。

6、建筑物内的生活饮用水水池(箱)体,应采用独立的结构形式,不得利用建筑物的本体结构。

7、高层建筑生活给水系统应竖向分区,竖向分区压力应符合下列要求:

1)各分区最低卫生器具配水点处的静水压力不宜大于0.45MPa。

2)静水压力大于0.35MPa的入户管(或配水横管),宜设置减压或调压设施,住宅套内分户用水点的给水压力不应小于0.05MPa。

3)各分区最不利配水点的水压,应满足用水水压要求。

8、居住建筑入户管(生活给水管道进入住户至水表的管段)给水压力不应大于0.35MPa。

9、减压阀前应设置阀门和过滤器,需拆卸阀体才能检修的减压阀后,应设置管道伸缩器;检修时阀后水会倒流时,阀后应设置阀门。减压阀节点处的前后应装设压力表。

10、给水管道中设置管道过滤器:减压阀、泄压阀、自动水位控制阀、温度调节阀等阀件前应设置;水加热器的进水管上,换热装置的循环冷却水的进水管上宜设置;水泵吸水管上宜设置。

附:管道过滤器不需串联重复设置。

11、室外给水管覆土深度:管顶最小覆土深度不得小于土壤冰冻线以下0.15m,行车道下的管线覆土深度不宜小于0.70m。

12、室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心,音像库房等遇水会损坏设备或引发事故的房间,并应避免生产设备和配电柜上方通过。

13、给水管道不得穿越大便槽和小便槽,且立管离大便槽和小便槽端部不得小于0.5m。

14、给水管道穿越下列部位或接管时,应设置防水套管:

1)穿越地下室或地下构筑物的外墙处;

2)穿越屋面处(有可靠防水措施时,可不设);

3)穿越钢筋混凝土水池(箱)的壁板或底板连接管道时。

15、水表水头损失:

1)建筑物或小区引入管上的水表,在生活用水工况时,宜取0.03MPa;在校核消防工况时,宜取0.05MPa。

2)住宅入户管上的水表,宜取0.01MPa。

16、小区生活贮水池设计:

1)生活用水调节量在资料不足时,可按小区最高日生活用量的15%~20%确定。

2)贮水池宜分成容积基本相等的两格。

17、建筑物内的生活用水低位贮水池(箱)的容积在资料不足时,可按建筑物最高日用量的20%~25%确定。设有人孔的池顶,顶板面与上面建筑本体板底的净空不应小于0.8m。

18、设置水泵的房间,应设置排水设施;通风应良好,不得结冻。

19、水泵基础高出地面的高度应便于水泵安装,不应小于0.1m;泵房内管道管外底距地面或管沟底面的距离,当管径小于等于150mm时,不应小于0.20m;当管径大于等于200mm时,不应小于0.25m。

20. 8层及8层以上住宅建筑,应设置室内消防给水设施,35层及35层以上的住宅建筑应设置自动喷水灭火系统。

二、排水部分

1、排水管道不得穿越生活饮用水池部位的上方。

2、排水横管不得布置在食堂、饮食业厨房的主副食操作、烹饪和备餐的上方,当受限制不能避免时,应采取防护措施。

3、埋设于填层中的管道不得采用橡胶圈密封接口,推荐使用粘接和熔接。

4、单根排水立管的排出管宜与排水立管管径相同;当排水立管采用内螺旋管时,排水立管底部宜采用长弯变径接头,且排出管管径宜放大一号。

5、间接排水口的最小空气间隙,当管径DN>50时,最小空气间隙150mm。

6、室外排水管的连接处,应设检查井连接,且连接处的水流偏转角不得>90°,当排水管的管径≤300mm,且跌落差大于0.3m时,可不受角度限制。

7、小区排水定额宜为给水系统用水定额的85%~95%。大城市的小区取高值,小区埋地管采用塑料排水管、塑料检查井时取高值,小区地下水位高时取高值。

8、室外生活排水管道(包括雨水)管径≥200mm时,检查井间距不宜大于40m。

9、排水横管的起点的清扫口与其端部相垂直的墙面的距离不得小于0.20m,排水管起点设置堵头代替清扫口时,堵头与墙面应有不小于0.40m的距离。

10、下列排水管道应设置环形通气管:

连接4个及4个以上卫生器具且横支管的长度超过12m的排水横支管。

连接6个及6个以上大便器的污水横支管。

11、设置有器具通气管。

12、通气立管长度在50m以上时,其管径应与排水立管的管径相同。

13、伸顶通气管管径应与排水立管管径相同,但在最冷月平均气温低于-13℃的地区,应在室内平顶或吊顶下0.3m处将管径放大一级。当两根或两根以上污水立管的通气管汇合连接时,汇合通气管的断面积应为最大一根通气管的断面积加其余通气管断面积之和的0.25倍。

14、公共建筑物内应以每个生活污水集水池为单元设置一台备用泵。

注:地下室、设备机房、车库冲洗地面的排水,当有2台及2台以上排水泵时可不设备用泵。

15、化粪池距离地下取水构筑物不得小于30m。化粪池池外壁距建筑物外墙不宜小于5m,并不的影响建筑物基础。

16、高层建筑裙房屋面的雨水应单独排放。

17、地下车库出入口的明沟排水集水池的有效容积,不应小于最大一台排水泵5min的出水量。

三、热水部分

1、热水用水定额的热水温度按60℃计。

2、膨胀管上严禁装设阀门。

3、热水管道系统,应有补偿管道热胀冷缩的措施。

4、上行下给式系统配水干管最高点应设置排气装置,下行上给式配水系统,可利用最高配水点放气,系统最低点应设泄水装置。

5、疏水器口径应经计算确定,其前应装过滤器,其旁不宜附设旁通管。

四、寒冷和严寒地区建筑给排水设计的特点主要是防冻。

1:室内生活给水系统和消防系统:靠建筑物外墙的管道井,温度较低,应考虑管道井与采暖管道井合用。地下室的设备房和屋顶水箱间应要求采暖。屋顶试验消火栓可设在采暖的屋顶楼梯间出口处或者水箱间内,若必须在室外或不采暖的室内设置给水或消防管道时,则需要设置电伴热系统保温。消火栓和喷淋立管最好布置于和采暖管道合用的管道井内,不宜布置于楼梯间等不采暖的部位。地下室如果不采暖的话,自动喷水灭火系统应采用干式系统,或者代替干式系统的预作用系统(可以不充气)。

2、消火栓系统则要采用电伴热保温,则需要电气专业提供足够的电量;如果暖通专业采用值班采暖,自动喷水系统也可以采用湿式系统,局部与室外直接连通的部位(地下车库的入口处等)给排水及消防管道可能结冰的部位,可考虑局部采用电伴热系统,或局部自动喷水灭火系统采用干式系统。在非采暖建筑(厂房,库房等)设置消防系统时,一般可以采用干式消火栓系统和干式或预作用自动喷水系统。

3:室内污水系统和雨水系统:污废水管道及雨水管道均应布置为内排水系统。住宅类建筑的屋面雨水管道应和建筑专业密切配合,以方便雨水立管及悬吊管均能布置在公共部位。由于阳台多为封闭阳台,景观阳台可以不设置排除阳台雨水的雨水立管和地漏,放洗衣机的生活阳台则需要设置排放洗衣机废水的排水立管和洗衣机专用地漏,如果对于阳台可能冰冻的地区则应采用相应的保温措施。

4:室外给水系统和消防系统:室外埋地的给水和消防管道敷设的常规做法一般有直接埋地式和架空敷设两种,直接埋地式最为常用。架空敷设时应考虑管架和保温措施,在北方寒冷地区常采用蒸汽伴热管线外加保温材料进行保温,即要敷设相同长度的蒸汽管线以保证给水及消防管道不被冻坏。

5:当采暖室外计算温度低于-10°C的地区,各种室外水表井、阀门井、消火栓井、水泵接合器井、各种水池等均应做保温井口或采取其他保温措施,一般在人孔处设保温井口及木质保温盖。消火栓井盖高出周围地面100mm以上,以防雨雪水流入,为不影响交通,可将消火栓设置在绿化带上,并设标记。室外埋地的各种水池也应有防冻措施,水池应覆土保温,池顶覆土深度应尽量在冰冻线以下,确保水池高水位在冰冻线一下,水池人孔,取水口设保温井口及木质保温盖。

6:室外污水系统和雨水系统:冻塞管道的原因一般有两个,一是埋深过浅,保温措施不够;另一个是管道坡度过小,排水流速较慢,污水的热量散失很快,在未进入检查井之前已经冻结。解决冻塞现象的根本办法是加大管道的埋设深度至冰冻线以下,这样可确保管道常年不结冰。

7、给排水管埋深要在本地冰冻线下15cm,且给水要在排水之下10cm,一般按给水管埋深-1.300,排水管埋深-1.200,或给水管埋深-1.400,排水管埋深-1.300;




园林景观工程施工质量检验与评定

 园林景观工程施工质量检验与评定

质量检验与评定是质量管理的重要内容,是保证园林作品能满足设计要求及工程质量的关键环节。质量检验应包含园林作品质量和施工过程质量两部分,前者应以安全程度、景观水平、外观造型、使用年限、功能要求及经济效益为主;后者则以工作质量为主,包括设计、施工、检查验收等环节。因此,对上述全过程的质量管理构成了园林工程项目质量全面监督的主要内容。

质量检验相关内容

质量检验是质量管理的重要环节,搞好质量检验,能确保工程质量,达到用最经济的手段创造出最佳的园林艺术作品的目的。因此,重视质量检验,树立质量意识,是园林工作者的起码素质条件。要做好这一工作,必须做好以下8个方面的工作。

(1)对园林工程质量标准的分析和质量保证体系的研究。

(2)熟悉工程所需的材料、设备检验资料。

(3)施工过程中工作质量管理。

(4)与质量相关的情报系统工作。

(5)对所有采用的质量方法和手段的反馈研究。

(6)对技术员、管理人员及人工的质量教育与培训。

(7)定期进行质量工作效果和经验分析、总结。

(8)及时对质量问题进行处理并采取相关措施。

(二)质量检验和评定的分析

1.准备工作

要搞好质量检查和评定,必须做好以下机房面的准备工作。

(1)根据设计图纸、施工说明书及特殊工序说明事项等资料分析工程的设计质量,再依照设计质量确定相应的重点管理项目,最后确定管理对象(施工对象)的质量特性。

(2)按质量特性拟定质量标准,并注意确定质量允许误差范围。

(3)利用质量标准制定严格的作业标准和操作规程,做好技术交底工作。

(4)进行质检质评人员的技术培训。

2.检查和评定方法

工程质量的判断方法很多,目前应用于园林施工中的质检方法主要有直方图、因果图、排列图、散布图和控制图5种。这几种方法均需取样本,依据质量特性,绘制成必要的质量评价图用以对施工对象做出质量判断。

(三)工程质量等级标准

1.分项工程的质量等级标准

(1)合格 保证项目必须符合相应质量评定标准的规定。基本项目抽检处(件)应符合相应质量评定的合格规定。允许偏差项目抽检的点数中,土建工程有70%及其以上,设备安装工程有80%及其以上的实测值在相应质量评定标准的允许偏差范围内,其余的实测值也应基本达到相应质量评定标准的规定。而植物材料的检查有的是凭植株数,如各种乔木,有的则凭完工形状,如草、花、竹类、沿阶草等。

(2)优良 保证项目必须符合质量检验评定标准的规定。基本项目每项抽检的处(件)应符合相应质量检验评定标准的合格规定,其中50%及其以上的处(件)符合优良规定,该项为优良;优良项数占抽检项数50%及其以上,该检验项目为优良。允许偏差项目抽检的点数中,有90%及其以上的实测值在相应质量标准的允许偏差范围内,其余的实测值也应基本达到相应质量评定标准的规定。

2.单项工程质量等级标准

合格 所含分项的质量全部合格。

优良 所含分项的质量全部合格,其中50%及其以上为优良。

3.项目工程质量等级标准

合格 所含分部工程全部合格。质量保证资料应符合规定。观感质量的评分得分率达到70%及其以上。

优良 所含各分部的质量全部合格,其中有50%及其以上优良。质保资料应符合规定,观感得分率达到85%以上。

(四)工程质量的评定

对于分项工程的质量评定,涉及单项工程、项目工程的质量评定和工程能否验收。按现行工程质量检验评定标准,分项工程的评定主要有以下内容:

1.保证项目 是涉及园林建设工程结构安全或重要使用性能的分项工程,它们应全部满足标准规定的要求。

2.基本项目 它对园林建设成果的使用要求、使用功能、美观等都有较大影响,必须通过抽查来确定是否合格,是否达到优良的工程内容,它是分项工程质量评定中的重要性及次于保证项目。

基本项目的主要内容如下:

(1)允许有一定的偏差项目,但又不宜纳入允许偏差项目。因此在基本项目中用数据规定出“优良”和“合格”的标准;

(2)对不能确定偏差值而又允许出现一定缺陷的项目,则以缺陷的数量来区分“优良”和“合格”。

(3)采用不同影响部位区别对待的方法来划分

(4)用程度来区分项目的“优良”和“合格”。当无法定量时,就用不同程度的措辞来区分“优良”和“合格”。

3.允许偏差项目 是结合对园林建设工程使用功能、观感等的影响程度,根据一般操作水平允许有一定的偏差,但偏差值在一定范围内的工作内容。

允许偏差值的数据有以下几种情况:

(1)有“正”、“负”要求的数值;

(2)偏差值无“正”、“负”概念的数值,直接著名数字,不标符号;

(3)要求大于或小于某一数值;

(4)要求在一定范围内的数值;

(5)采用相对比例值确定偏差值。




园林景观设计,这些规范必须遵守不能错!

园林景观设计包含内容有土建构造部分(景墙、亭廊、钢构花架等)、水电安装部分(喷灌、灯光、弱电等)、植物部分。

所以需要了解的规范有:

1、城市居住区规划设计规范
2、公园设计规范
3、城市园林绿化工程施工及验收规范
4、水泥混凝土路面施工及验收规范
5、沥青路面施工及验收规范
6、城市道路设计规范
 7、建筑结构荷载规范
8、混凝土结构设计规范
9、钢结构设计规范
10、砌体结构设计规范
11、木结构设计规范
12、冻土地区建筑地基基础设计规范

一、 图纸排列顺序

为了使设计师能够较好地向甲方表达其设计意图,又使施工者有较完整的施工依据,减少施工中的变更、拆改项目,提高有效工作时间,因此要求设计师必须图纸齐全,排列有序(按以下顺序排列)。
1.封面 (按设计院统一制作的模板打印)
2.目录 (按设计院统一制作的模板打印)
3.工程概况
4.设计说明
5.装饰工程项目表 (按设计院统一制作的模板打印)
6.施工图纸(总平面图、总天花平面图、平面、天花、立面、大样详图等)

二、 图纸内容要求



利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员,设计师就必 须掌握设计的图纸规范;正投影制图要求使用专业的绘图软件工具,在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条,描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的,所以严格的线条绘制和严格的制图规范是它的主要特征。

1. 封面 (按设计院统一制作的模板打印)

2. 图纸目录 图纸目录必须标有正投影图的图号、图名及备注。图名是按图纸编排顺序,从第一页施工图开始编号。

3. 工程概况 工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。

4. 设计说明

5. 装饰工程项目表 必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色,以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。

6. 施工图纸:
(1)平面布置图 A. 平面图应在建筑物的门、窗洞口处,水平剖切俯视。图内应包括剖切面及投影方向可见的构造。 B. 平面图须注清立面标识、房间名称、地面材料(包括材料尺寸、规格,边长≥450的材料应画准排砖位置)、主要家具及家电平面布置图(电视、冰箱、洗衣机、空调等)。
(2)天花平面图 A. 天花平面图为实际施工后的镜像。 B. 必须标有天花的细部尺寸、[wiki]标高[/wiki]及所使用的材料名称。 C. 要在图上标明灯具的位置,并标明灯的名称或灯具图例。 D. 木做及复杂造型顶或其他复杂造型,应有剖切图,并标明剖切位置。
(3)立面图 A. 各种立面图应按正投影原理所绘制。 B. 立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。 C. 各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位,应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。 D. 剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。
(4)电位图 A. 电位走线只需标明开关与灯位的控制关系,线型宜用细圆弧线(也可适当用中圆弧线),各种强弱电的插座走线不需标明; B. 要有详细的开关(一联、二联、多联)、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置(插座高度未注明的一律距地面300mm,有特殊要求的要在插座旁注明标高)。
(5)装饰详图及大样 A. 门窗、家具等制作部分的平、立、剖面图。 B. 家具图制作部分必须有平、立、剖面图,家具立面图要有拉手位置示意图。 C. 图样中某一部分或构造,需要重点索引节点详图;踢脚板、垭口、门窗套等可看情况适当有剖切图。



三、 图纸具体要求

1. 图纸设计必须符合施工规范要求,必须具有可施工性。

2. 所有施工图必须标明比例。

3. 利用正投影原理绘制的图纸严禁铅笔和徒手绘图。

4. 手写的说明性文字需要使用仿宋体或标宋字。

5. 图幅大小:有A0、A1、A2、A3、A4、五种。

6. 比例:平面1:100(1:150),大样1:20(1:30) 楼梯1:50(1:60),单元平面1:50,节点大样1:20(1:30)等,其他可视情况而定。

7. 线型、宽度及各种线型的运用:
(1)粗实线:A2(0.4—0.5mm);A3(0.3—0.4mm);A4(0.25—0.3mm); 用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线;立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等(地平线依次用0.6mm、0.4mm、0.3mm粗实线)。
(2) 中实线:A2(0.35mm);A3(0.25mm);A4(0.25mm); 用于平、立、剖面图及详图中物体的主要结构轮廓。
(3)细实线:A2(0.20mm);A3(0.15mm);A4(0.15mm); 用于平、立、剖面图中可见的次要结构轮廓线,标注尺寸线、折断线(不需画全的断开界限)、引出线(用于对各种需要说明的部位详细说明)、图例线、索引图标、标高图标等。
(4)细虚线:A2(0.15mm);A3(0.1mm);A4(0.1mm); 家具图中不可见的隔板,门窗的开启方式及图例线等。
(5)点划线A2(0.15mm);A3(0.1mm);A4(0.1mm); 用于中心线、对称线、定位轴线;
(6)辅助实线A2(0.05mm);A3(0.03mm);A4(0.03mm); 用于地面填充、玻璃纹理填充等。

 8. 文字:
(1) 图纸中总说明文字,字高600mm,宽0.8,用仿宋体;图名字体为仿宋,字体高500-700mm,宽0.9;
(2) 文字标注用仿宋体,字高350mm,宽0.7,不放在引线的横线上方;
(3)数字标注用Tssdeng.shx英文或仿宋字体;
(4)图形下图名字高550mm,图内文字注释字高350mm;
(5)图框内图纸名称字高500mm,项目名称、工程名称等字高400mm,设计人、校对人等文字字高350mm。

 9. 尺寸标注:
(1) 尺寸线及尺寸界限应以细实线绘制,尺寸起止符号的斜短线应以中粗线绘制,长度为200-300mm,并与尺寸线右方向成45度角;
(2)尺寸线应与被标注长度平行,两端不宜超出尺寸界限,尺寸界限应与尺寸线垂直;
(3)尺寸数字应注写在尺寸线读数上方的中部,数字间不要有逗号,相邻的尺寸线数字如注写位置不够,可错开或引出注写;
(4)标注数字以毫米为单位,标注精度为整数。
(5)尺寸标注与标高标注在不同的方向位置,不允许交叉表示。

 10. 标高表示方法:
(1) 标高以室内地面作正负零位置,用于天花图中不同吊顶表面距地面高度的表示,用于平面图中室内地台、阳台、厨卫地面等不同高度的表示;
(2)标高以米为单位,其数字的小数点后保留3位数。

 11. 详图索引标志:
(1)索引图、索引剖切图图标、定位轴线的圆用粗实线,直径800-1000mm;
(2)索引详图:圆用粗实线,直径1200mm,圆内横线用细实线绘制,索引详图圆内文字字高350—400mm。 园林景观设计规范

 12. 引出线:
(1) 对图形表达不完善的部位需要引出说明的线形。引出线应采用细曲线,不应用直线;
(2)索引详图的引出线,应对准圆心;当同时索引几个相同部分时,各引出线应保持平行;
(3)多层构造引出线,必须通过被引的各层,并须保持垂直方向。被引注说明的层次,需用小圆点(直径≤100mm)表示。

 13. 其他:
(1) 图纸名称的表示:应有图名、比例(字体高度是图名的一半),图名下面有粗实线(0.5mm)、细实线(0.2mm)两道线,长度与字体对齐,两线相距150mm;
(2)平面图中方向性图标:用于平面图中各立面的标识,放置在平面图的左或右下方。

注:
(1)此规范是在A2(1:100)的基础定制,所有字高、有些距离均为图内实际尺寸,线型宽度为图纸尺寸,望注意区分。
(2) 其他图幅输出(例如A3的图纸),不必另设图层与线型,按图纸空间缩放打印即可(正规图纸不包括在内)。

四、 方案阶段图纸(彩图)

1.规划地段位置图。标明规划地段在城市的位置以及和周围地区的关系;

2. 周边地区服务设施分布图。标明周边地区相关服务设施的内容和与规划地段的距离;

3. 规划地段现状平面图。图纸比例为1/500~1/2000,标明自然地形地貌、道路、绿化、水体、工程管线及各类用地建筑的范围、性质、层数、质量等;(包括现状照片)

4. 规划地段三维地形图。运用地理信息系统作出包括三维视图、坡度、坡向、地表径流、河口水文、植被、道路、建筑、风水等一系列场地现状分析图;

5. 景观格局分析图。在现状植被平面图的基础上,通过对场地内现有景观的分析,提出规划景观格局初步构想;

6. 场地内外景观视线分析图。在现状三维地形图的基础上,对场地内外景观视线联系进行分析;

7. 地方文化格局分析图。在现状建筑、道路平面图的基础上,通过对场地地方文化的分析,提出规划文化格局初步构想;

8. 生态格局分析图。在现状平面图的基础上,通过对现有生态环境的分析,提出规划生态格局的初步构想;

9. 用地适宜性分析图。在现状平面图的基础上,通过对场地内-外所有自然和人工要素的综合分析,标明各地块主要特征以及建设适宜性;

10. 规划总平面表现图。图纸比例1/500~1/2000,图上应表明规划建筑、草地、林地、道路、铺装、水体、停车、重要景观小品的位置、范围以及相对高度(通过阴影);应标明主要空间、景观、建筑、道路的名称;

11. 功能结构分析图。在总平面图的基础上,用不同色彩的符号抽象地表示出规划功能结构关系;

12. 功能分区图。在总平面图的基础上,用不同色块表示出规划各个功能用地位置范围,标明功能名称;

13. 交通结构分析图。在总平面图的基础上,用不同色彩的符号抽象地表示出规划道路的结构关系;

14. 内外交通联系图。在总平面图的基础上,用不同色彩符号(线、箭头等)表示出外部道路的等级和车流方向、标明周边交通站场位置;

15. 内部交通图。在总平面图的基础上,用不同色彩符号(线、箭头等)表示出内部规划道路的等级和车流方向、标明内部机动车非机动车停车位置及范围;

16. 步行系统图。在总平面图的基础上,用不同色彩符号(线、箭头等)表示出内部步行、非机动车行系统、标明广场的位置及范围;

17. 道路布置图。图纸比例1/500~1/1000,图上应标明道路的红线位置、横断面、道路交叉点坐标、标高、坡向坡度、长度、停车场用地界线;

18. 水系规划图。在总平面图的基础上,用不同色彩表示出内部规划水体的类型、范围,标明桥梁、水源、堤岸、水闸的位置、水流方向;

19. 绿地结构分析图。在总平面图的基础上,用不同的色彩抽象地表示出内部规划绿地的类型、范围;

20. 种植规划图。图纸比例1/500~1/2000,标明主要植物种类、种植数量及规格,附主要苗木种植表;

21. 景观结构规划图。在总平面图的基础上,用不同的色彩抽象地表示出内部景观结构、景观要素;

22. 服务设施系统规划图。在总平面图的基础上,用不同的色彩抽象地表示出内部服务设施性质和关系;

23. 保安系统规划图。 在总平面图的基础上,用不同的色彩抽象地表示出各级保安设施和整体保安系统设计;

24. 竖向规划图。图纸比例1/500~1/2000,标明不同高度地块的范围、相对标高以及高差处理方式;

25. 给水排水工程规划图。 图纸比例1/500~1/2000;

26. 电力电信工程规划图。 图纸比例1/500~1/2000;

27. 燃气热力工程规划图。 图纸比例1/500~1/2000;

28. 分期建设规划图。

29. 重点地段规划设计。通过透视、平面、立面、剖面表现重点地段规划设计;

30. 主要街景立面图。标明沿街建筑高度、色彩、主要构筑物高度,表现出规划建筑与周边环境的空间关系;

31. 主要建筑和构筑物方案图。主要建筑地面层平面、地下建筑负一层平面、主要构筑物平立剖面图;

32.  表达设计意图的效果图或图片。 一般应包括总体鸟瞰图、夜景效果图、重要景点效果、特色景点效果、反映设计意图的局部放大平立剖面图及相关图片、重要建筑和构筑物效果图成果递交图纸(蓝图)

五、 图纸要求

1.规划地段位置图: 标明规划地段在城市的位置以及和周围地区的关系;

2.规划地段现状图: 图纸比例为1/500~1/2000,标明自然地形地貌、道路、绿化、水体、工程管线及各类用地建筑的范围、性质、层数、质量等;

3. 规划总平面图: 图纸比例1/500~1/2000,图上应表明规划建筑、草地、林地、道路、铺装、水体、停车、重要景观小品、雕塑的位置、范围;应标明主要空间、景观、建筑、道路的尺寸和名称;

4. 道路交通规划图: 图纸比例1/500~1/2000,图上应标明道路的红线位置、横断面,道路交叉点坐标、标高、坡向坡度、长度、停车场用地界线;

5. 竖向规划图: 图纸比例1/500~1/2000,标明不同高度地块的范围、相对标高以及高差处理方式;

6. 种植设计图: 图纸比例1/500~1/2000,标明主要植物种类、种植数量及规格,附主要苗木种植表;

7. 给水排水工程规划图: 图纸比例1/500~1/2000;

8. 电力电信工程规划图: 图纸比例1/500~1/2000;

9. 燃气热力工程规划图: 图纸比例1/500~1/2000;10. 分期建设规划图: 图纸比例1/500~1/2000;

10.重点地段规划设计图。(一般应包括入口、主要公建区域、典型区域)

11. 主要街景立面图: 图纸比例1/500~1/1000,标明沿街建筑高度、色彩、主要构筑物高度;

12. 主要建筑和构筑物方案图: 主要建筑地面层平面、地下建筑负一层平面、主要构筑物平立剖面图;

六、 模型

1. 总体模型比例为1/500~1/1000,重要局部模型比例为1/50~1/300;

2. 总体模型应能反映出场地内各个空间的尺度关系、重要高差处理、道路绿地水体硬地等不同性质基面、绿化围合关系、场地与周边道路建筑环境的关系;局部模型应能反映出质感、动感、空间尺度比例等。




苗木七月份的养护要点

 苗木七月份的养护要点

七月份正值高温干旱,将给绿地的养护带来严峻的考验,应高度重视绿地抗旱工作,置备足够的抗旱机械,使各项抗旱措施落到实处。

一、防暑抗旱工作

1、绿化养护单位应充分利用河网水、可用的窨井水、中水等多种水源进行绿地日常灌溉。高温期间应安排在早、晚进行灌溉作业,尽量避免在10点至15点之间的时段内安排室外作业。

2、对抗旱机械、设施进行一次全面的检查和必要的保养、维修,杜绝机械设施跑、冒、滴、漏现象,珍惜用水。

3、灌溉作业时,应根据天气及植物生长习性进行科学作业;高温或大风天气由于蒸发量大,应多浇水;气温低或阴天可少浇水;喜湿花木或叶大、生长旺盛的花木应多浇水;耐旱花木或叶小、生长缓慢的花木可以少浇水;花木在结实以及休眠期应注意水量不要太多。

4、对种植于直射光照较强位置的耐荫植物,如八角金盆、桃叶珊瑚等,应当利用遮阳网等方式进行必要的荫蔽处理,避免产生过多的焦叶现象而影响到绿地的景观效果。各养管单位在抗旱的同时,要切实加强绿地树木的日常维护,确保我区近几年的绿化建设成果。对绿地、色块、行道树的枯枝、死株要及时进行清理、整改。在草坪修剪时,允许稍留高,但不得出现草坪结穗徒长现象。

二、防汛防台工作

1、修剪各绿化养护单位应对管护范围内的大规格乔木进行全面、细致的检查,对发现的枯枝、病虫枝应即时剪除。同时,还应注意保持树木与电路、管线以及建筑的距离,确实对线路等产生影响的树木,可在电力等有关部门的配合、保障下,进行必要的抽枝疏剪,但必须保证树木的整体景观效果。

2、支撑固定及防护措施各绿化养护单位应对管护范围内可能受风灾影响的树木、设施及时予以加固处理或必要保护,切实提高新种树木的抗风性能。

3、排水对一些排水不畅的绿地,应根据绿地的实际情况,进行相应的排水处理。特别是对位于排水不良位置的新种树木,在必要时可采取挖掘盲沟等形式进行人工排水,确保树木安全度汛。

三、病虫害防治工作

当前已进入防治各种主要害虫的关键时期,尤其是以刺蛾、蓑蛾为主的各种食叶害虫;以蚧虫、叶螨为主的各种刺吸性害虫,以天牛、白蚁为主的蛀干害虫等,都迫切需要及时的防治。

1、蛴螬蛴螬是金龟子的幼虫,主要在地下取食草坪、花卉和灌木等的根部,现在金龟子已产卵并孵化成蛴螬。会造成草坪枯死、植株死亡。可用辛硫磷灌根(用药前保持土壤干燥以利药液下渗)进行防治。

2、樟巢螟由于前期梅季雨量偏多,樟巢螟的发生量有所增加,尽量及早进行防治,减少下一代的发生量。可用bt(灭蛾灵)500倍液,灭幼脲3号2000倍液或苦烟乳油800倍液喷雾防治。

3、草坪夜蛾草坪夜蛾发生期比较早,在5月份就有发现,但是其大面积危害期是7月至9月,所以要密切注意草坪夜蛾的发生,一旦发现草坪上有秃斑,要重点观察,如有发现及时防治。

4、天牛及刺蛾7月份要继续对天牛及刺蛾进行防治。采用50%杀螟松1:50倍液注射,然后封住洞口,可以达到很好的防治效果。




节约型园林绿化的必要性

节约型园林绿化的必要性

1、建设节约型社会的必然要求。我国人口众多,资源相对不足,人口日益增长与资源逐渐匮乏的矛盾已成为制约我国可持续发展的重要因素。随着人口与资源矛盾的不断加剧,建设节约型社会势在必行。

园林绿化建设与水、土地等自然资源以及电等能源有着密切的联系,节约型园林应成为节约型社会的重要组成部分,在改善城市环境、建设和谐社会方面发挥巨大的作用。

2、解决园林建设问题的必要手段。近年来,由于观念和认识上的偏差,在园林绿化建设中为追求业绩而大搞形象工程,过分强调城市园林绿化的景观效果,而不考虑其生态效益,出现一些违背自然规律的园林绿化手法。

如:片面追求大草坪、大广场,造成土地利用率低、养护成本高;为见效快,大规模移植大树,反季节栽植和逆境栽植,甚至挖湖堆山、填湖造园等。绿化设计不考虑城市园林绿化特点,缺乏对植物生态特征、生长环境及适应性的了解,大量采用客土栽培,或大面积、大范围地改造地形,从而造成绿化工程费用增加,城市生态环境严重破坏,城市资源匮乏。因此,要实现城市园林绿化的可持续发展,就必须走节约型园林之路。

3、推动园林事业可持续发展的有效途径。违背自然规律和生态原则的绿化建设必然会破坏生态环境,浪费资源,增加建设和养护投入,加重财政负担,偏离了园林发展方向,使园林绿化难以持续发展,难以充分发挥其生态效益。节约型园林绿化建设是推动园林事业可持续发展的有效途径,在节约土地和水资源等方面占有巨大优势。




土石方成本管控,一文让你从入门到精通

       限价条件下,“降本增效”成为检验房企综合经营管理能力的重要体现。

在工程项目开展的初期,必须要进行土方管控,这样才能保证整个项目的投资预算准确,并且为项目的资金投入和分配做到事前的统筹。

然而,在现在的政策环境(“环保督查”和“蓝天保卫张”)和当地垄断环境(多人划片区垄断,多个地头蛇)下,土石方工程成本管理工作颇有点棘手。

下面作者结合一个大型项目的实践和实战,剖析新形势下土方成本管理要点与难点,全文分为以下六个部分:

投资决策阶段土方调研、土方成本的前期策划、土方价格因素的调研、招标或者直接委托、过程实施要点及难点、土方工程监察审计关。

一、投拓阶段的土方踏勘

投资决策阶段,进行土石方踏勘的目的是相对准确预估土石方成本,施工难度及施工工期,提前做好风险提示,为投自己决策提供参考依据。

1、投资决策阶段需要对土方工程进行以下四个方面的调研:施工难度、地质地貌、市场调研、土方平衡;

A、施工难度:石方爆破,周边道路,雨季施工对总体施工难度要有预判;

在现在住宅依然讲究高周转的情况下,除拆迁情况外,土石方工程的施工难度及工期是影响提前开盘与现金流回正的一大重要因素。

案例呈现:某些地块存在山体石方,需要爆破,一旦需要爆破,则需要到公安机关办理相关手续。

而且如果加上周边道路不便,地块周边有非拆迁的居民,但是会被爆破所影响的话,那么此时的土石方的施工难度将会变大,施工工期将会拉长。

以上此种情况,土石方工程将会大大影响项目预售时间,使得项目现金流回正时间变晚,从而导致财务成本增加。

此时,踏勘小组应针对此项工程作出风险提示;

B、地质地貌:土方,淤泥,石方或者土质类型;

不同的地质地貌,对土石方的成本预估影响较大。

如果是石方,则有可能会增加石方爆破的成本,如果是淤泥,则外运单价较高或者需要进行换填。

所以:踏勘表中,应清晰的体现地块现场的地质地貌;

C、市场调研:富余还是稀缺,垄断化还是市场化,土源或弃土点距离、周边项目单价水平;

此项市场调研,目的是要能相对准确的预估土方综合单价:

周边土方是富裕还是稀缺:如果周边土方的富余与稀缺与地块项目情况刚好相反,则对土方成本大大有利,如果情况刚好相同,则相应会增加成本;

区域土方是垄断化还是市场化:市场化,定单位采用招标,垄断,定单位采用直接委托;摸排这个情况,可以有助于快速开盘。

如果公司对拿下这个地块有100%的信心,那么在地块摘牌之前,可以提前将土方合同直接委托确定和完成招标工作。

(为避免签订无效合同,通常只剩下发放中标通知书,或者,合同盖章未完成),这样基本可以做到摘牌即开工。

土源及弃土点距离:通过当地政府关系,可以初步大致摸排周边弃土场的分布情况,有利于初步判断土方单价的区间范围;

周边项目土方单价:通过了解周边项目土方单价,以及土源或者弃土点的距离,基本可以在较小范围内锁定土方单价,从而相对准确的预估土石方成本;

D、土方平衡:大致预估挖填方量、是否能尽量地块内平衡;

根据以上调研数据,然后结合强排方案与地库形式及开挖深度,可初步估算土方平衡情况,从而达到相对准确预估该项目的土石方成本的目的;

2、土方踏勘清单

由于土地市场的狂热,为了能够让投资拓展小组人员能够快速而准确的对土石方工程完成踏勘,应针对此项工程制作专门的“土方踏勘清单”。

投资拓展小组人员只需要根据踏勘清单一一完成相关要素的调研,避免人为经验,缺漏相关调研因素,某标杆企业的“土方踏勘清单样表”如下:

二、土石方成本的前期策划

前策目的:土方成本的前期策划着重于通过前期资源整合或者结合规划方案,来降低整个项目的土石方成本;

A、调研同期内土方富余或稀缺情况相反的项目

此种情况虽然可能性不大,但是如果一旦出现,可事先与土方富余或稀缺情况相反的项目达成合作意向。

在招标或者直接委托时规定项目土方来源或弃土点,会大大减少土方成本。

B、土方富余,采用景观微地形,减少土方外运方量

如果场内土方富余,则在做总图确定标高的时候,考虑采用景观微地形,一来可以大量减少土方外运成本,二来,景观层次感增加,可以增加客户的体验感。

长沙龙湖某项目,售楼部直接建在山坡上面,使得视野极佳,具体详见上述图片;

C、地库抬高或者采用节地模式,大大节约土方成本

对于需要大量外运土方的项目,如果能够抬高地库或者采用节地模式,则可大大减少土方开挖成本。

但是使用此种方案的前提条件是:规划允许或者政府允许,地库抬高 部分不计容,否则导致损失损失货值,则得不偿失;

笔者经历的案例示例如上,但是上述情况有相应的适用范围:

适用情况一:防洪区域(沿江沿河阶段);

适用情况二:规划管理技术规定中,抬高一定程度不计容;

适用情况三:ZF关系较好,可突破规划管理技术规定(三四五线城市);

警惕因素:限高的正负0从哪里开始计算?

D、采用坡地建筑,此种情况在纯别墅项目使用较多

利用原地貌中的山体地形,塑造坡地别墅,此种情况特别适用于高端旅游地产项目,或者依托山体公园的别墅洋房项目。

这样不仅仅可以节约土方,而且可以大大增加别墅及洋房的视野通透度,可以给项目带来高溢价的效果。

三、土石方价格因素的调研

拿到地块以后,土方招标或者直接委托之前需要全面的对土方各类要素进行调研,便于后续进行土石方招标或者直接委托价格的把控:

A、调研途径:咨询公司、同事领导、同行圈子、行业协会、合作方;

咨询公司:一般咨询公司招标会在土方招标前进行,所以,在咨询公司招标的时候,可以让各个咨询公司提供所服务项目的土方单价信息;

同事领导:一般公司内部有来自本地各大地产公司员工及同事,利用其之前的资源,一般可以查询到大部分项目的土方单价;

同行圈子:在每个地区,都有相应招标及成本的同行圈子,平时注意交流,在关键时刻群内的弱关联的成员会帮助你快速准确的获取某些价格信息;

行业协会:这里的行业协会一般指渣土协会,渣土协会里面可以找到相应的行业数据。

比如:环保车运费定额,垃圾处置费的政府指导价等,同时额也可以通过行业协会,找到相应运输车队的联系方式,打听运输费用的价格;

合作方:如果是品牌开发商第一次进入某地区,与当地开发商进行合作,则可以借用合作方的资源来了解当地的相关土方价格信息;

B、调研要素:弃土场或土源、运费、运输车辆、办证

弃土场或土源分布与距离(分布、距离、收费标准,证件情况):分布涉及到周边可用的弃土场情况,弃土场或土源距离项目远近涉及到运费的高低,某市的弃土场规划图如下:

备注:正规的弃土场或者土源可以从城乡规划局、本区域城管相关部门以及渣土协会这三方方面了解。

非正规的弃土场一般可以从车队,各土方单位那里可以了解到。

弃土场或土源的收费标准及有证情况:

例如,某区域弃土场的收费情况为:220-240元/车,但是这个价格不同地区差异较大,得进行当地实际调研。

弃土场的收费情况跟当地弃土场的多少,以及项目土质情况,环保政策的严格程度,是一个变动的数据,并非一成不变。

现在市场上有很多没有证件的弃土场也在运营,如果无证的弃土场在国家政策较为严格的情况下有可能会关闭。

届时弃土场变化则会导致运距变化,导致土方单位成本增加,有潜在的索赔风险。

案例呈现:笔者所在项目,因国家环保政策严格,部分无证弃土场关闭,导致土方单位运距增加,土方单位提出索赔报告,要求调整土方外运单价;

运费的政府指导价和市场价

根据从渣土协会调查得知,对于新型环保车,政府指导价,最低108.85元/车起步,每增加一公里,约增加27-28元/车,折合方量为3.5元/m3左右。政府指导价示例如下:

根据从渣土车队调研得知:实际市场价格约政府指导价的7-8折左右;

运输车辆:现在全国各地开始实行环保渣土车,那么对于新型车辆,我们需要对车辆的型号,装车容量进行实际测量,才能将多少钱一车的运费,转换成多少元一立方的综合单价。

经实际测量长沙市新型渣土车装车自然密实方量为:8m3左右;

而对于土方单位可以调动的渣土车的量,决定了在可以出土的时间段内,土方单位的出土效率问题。

在土方合同内只约定绝对工期是没有太大实际效用的,必须要约定可以出土的时间段内,土方单位需要提供多少机械与运土车辆,以保证出土效率。

渣土证办理的资料,流程,费用与周期:为何要了解渣土证办理的相关事宜,因为渣土证的办理涉及到你所在项目何时能够名正言顺的顺利出土。

如果没有渣土证,但是你的项目塔楼需要抢预售节点,那么则会出现土方需要场内转运而增加大量无效成本,所以渣土证的办理事宜,应是成本重点关注的事项;

经实际调研某市渣土证办理的需要的资料如下:

建筑垃圾处置核准申请书;

法人授权委托书及经办人个人身份证明;

建设工程用地红线图;

《建设工程施工许可证》或住建部门批准的质安监提前介入手续;

工程场地现状地形图、工程总平面图;

建设工程施工合同;

建筑垃圾运输合同

从以上资料清单可以看出,《建设工程施工许可证》或住建部门批准的质安监提前介入手续,在土方施工阶段,是最难以提供的资料。

这时则需要沟通土方单位与政府部门进行沟通,在缺乏此项资料的前提下,需要将渣土证办理下来,需要的沟通费用约十几万至几十万不等。

合同中应约定,此项费用是计入综合单价,还是单独列支,不然后期会出现土方单位单独对此项费用进行索赔。

流程与周期:所有资料准备齐全,递交至渣土办进行审核,审核通过,然后进行公示,公示通过以后,就可以发放渣土证,这个周期从10天至50天不等。

此时,土方单位的政府关系,将直接 关系到渣土证办理是否顺利以及周期的长短;

以上所有价格因素的调研,应达到在没有招标的情况下,可以直接进行组价,组出土方主要项目的综合单价,示例如下:

C、调研价格:周边项目外运、内转、回填、淤泥、石方等的综合单价;

笔者所在项目为该地产公司进入长沙的第一个项目,为合理确定本地块的土方外运单价水平,对周边区域同类型多个项目进行过土方外运单价调研,调研对比结果如下:

除此之外相应淤泥,石方,内转,回填等相关单价也应该有相应的调研数据;

四、招标直委的要点和难点

招标与直接委托涉及到:方式选择,计量方式,计价方式以及界面划分

A、方式选择:能够招标、绝不直委;

一是:取得相关政府部门的支持

土方工程涉及到的政府相关部门有:渣土办,城管,环卫,公安等等。

公司高层可以向政府高层传达一个信息:公司制度要求,土石方工程必须进行招标,但是在同等条件下,会尽量尊重当地的要求。

二是:重视投标单位组成

村组内半垄断势力,村组内当地村名推荐的代表,地区内有绝对压倒性势力的土方单位,项目上根据当地情况推荐的单位,当地的渣土公司,集团推荐有强劲实力的土方单位;

投标单位甲方要平局一定要具备以下两个方面:第一、一旦中标,有能耐摆平或者协调各方,顺利完成工程;第二、具有一定的资金实力,没有卷入高利贷债务。

三是:各投标单位充分沟通

为尊重各方投标单位,来参加投标单位,未中标单位,均有投标补偿金额(1万-2万不等);

.跟各家来投标 的单位,均要充分说明当地势力的复杂情况。

跟各家单位说明,合理低价中标是要求,但是招标人有不选择最低价中标的权利。

备注:当然,招标的前提是没有完全垄断,项目判断,有引入竞争,打破垄断的额可能;

B、计价方式:能够综合,绝不分项;

如果是进行招投标,则建议采用大包干综合单价,不区分土方、石方、淤泥、建筑垃圾与开办费。

但是综合单价包含的内容,需要提前说明,并且为了便于投标单位预估石方的量,需要提供地勘报告作为招标依据之一;

如果是进行单一对象的直接委托,在价格谈判的时候,很有可能会出现对方不想承担相关风险(淤泥工程量,石方工程量的不确定性)。

所以,在此种情况下如果谈判陷入僵局,则可以建议采用将石方,淤泥,开办费,单独列支,以推进谈判进展;

C、计量方式:事前约定好,事中不扯皮,事后好结算

计量方式应事先约定,以下四个方面最有可能出现问题:

一是:放坡及工作面是否计算工程量,计算或者不计算都没有问题,但是应事先在合同或者招标 文件中明确;

二是:淤泥的计量方式:如果场内全部为鱼塘,那么淤泥深度的界定则显得非常重要,现如今淤泥深度的界定并没有非常合适的办法,这里介绍某标杆企业合同中对于淤泥深度的界定规则如下:

三是:石方的计量方式:对于单独小量不规则的石方,则只能采用现场丈量,体积预估,三方确认的原则进行计量;

如果是成片的石方,则一定要采用方格网来进行测量,方格网的选取,可以根据现场的实际情况,三方商讨确定。

切不可直接在草签单中注明一下石方的工程量,因为石方涉及金额较大,这样的收方单数据无可追溯性;

四是、场内转运土方再次外运,是否计算松散系数的问题,一般情况下是不予计算松散系数的,但是如果合同中并未明确约定,后期有可能出现索赔风险;

D、界面划分:界面划分一定要清晰(土方与总包、土方与支护、土方与桩基、土方与园林);

一是:土方与总包,一般大开挖土方为土方单位,清槽、侧壁,房心,基坑基槽土方为总包单位施工。

对于地库侧壁回填与地库顶板回填,在有条件的情况下,建议归为总包施工(有的地区垄断性较高,无法归为总包的除外)。

二是:土方与支护,两个工程的交界面主要存在基坑边坡的平整度的问题,如果平整度不够,则支护单位需要重新进行边坡修整才能进行支护。如果界面划分不清,则容易导致最终支护单位的索赔。

如果支护形式相对简单,则建议在同等价格条件下,将支护工程委托给土方单位施工,则不会出现界面划分问题;

如果支护形式稍偏复杂,土方单位没有相应的资质和施工能力,则需要进行分开,

在分开时需要在土方合同中进行约定:土方修坡的平整度需要通过支护单位的验收方可。同时在支护单位的合同清单中要注明:支护的综合单价需要包含人工修坡。

三是:土方与桩基,对于某些地区垄断较为严重,就连人工挖孔桩的土方也必须由土方单位进行外运。

那么此时应在桩基招标清单中注明了,成孔土方由土方单位负责外运,桩基单位出土后,由于没有归堆,或者土方归堆过于零碎,导致土方单位需要进行二次归堆之后,才能一次开挖装车,此时土方单位会要求进行索赔签证;

这种情况需要在桩基清单中务必进行备注:成孔土方必须按照甲方的要求 ,在场地内进行成堆堆放。

其堆放方案,工程部的同事在事前最好先跟土方单位进行商议,尽量达成一致的要求,避免后期签证。

四是:土方与园林,两者主要存在于种植土与景观土方塑形是哪个单位施工的问题,如果是景观单位施工,则相对较为简单。

如果垄断性较强,种植土与景观土方塑形必须由土方单位施工的话则必须在土方合同中约定,种植土源必须征得景观单位的认可。

最终验收需要景观单位参与 并且签字确认,避免后期景观单位因为苗木的死亡归咎于种植土不合格的原因;

五、过程实施要点和难点

土方工程过程实施中有许多要点,如果有策划、有预警、有方案,最终方案方能顺利实施,且成本可控;

A、大盘土方:忌讳分地块垄断,一定做到价格统一(对于一个大盘有三个以上地块的);

笔者正在经历的大盘(300万m2)土方,因为地块横跨几个村组,由不同的人来承包土石方工程,这里面带来以下几个隐患:

一是:大盘跨地块土方平衡将难以进行:

因为从A地块挖土,运输至B地块回填,如果只给B地块土方场内转运及回填的钱,则A地块老板肯定不会同意。

A地块老板觉得自己到口的肥肉被人抢了的感觉,而且各个地块承包人也会抱团不同意这样操作。

二是、大盘土方一般各个地块价格一定要统一:

但是各个地块承包人对于价格的期望不一致,导致最终土方承包价格不一样的话,将会带来巨大的隐患。

价格低的承包人肯定觉得吃亏,而且要想达成一致的价格非常困难,因为并没有一个领头的人来跟KFS谈判。

解决方案:在项目开发之初,必须意识到这样隐患的存在,在前期,想尽一切办法协调背后的村组,一个大盘只跟一个土方承包人进行谈判。

背后赚取的利润由各个村组之间自行分配,且承包人应获得各个村委会的联名签字确认。同意由某个承包人承包大盘土方;

当然上述解决方案是在没有办法引入招标机制的情况下才采用的。

B、预售节点:对于要赶预售节点,但又无法出土的情况,制定场内转运方案,并且进行报批;

作为项目成本,如果是为了赶预售节点,该增加的成本应该是要支持的,但是你一定要注意以下三点:

要点一,转几栋楼的土方需要慎重:

假设本地块有6栋楼,如果项目同事告诉你为支持预售节点,但是现在无法出土,需要场内转运6栋楼塔楼的土方,那么你要特别注意

栋楼是否同一时间推出?如果分期推出,是否可以只转运第一批预售的楼栋?下一批预售楼栋 看情况再定?

要点二,塔楼土方和纯地库土方的范围如何界定:

此时在同意工程部此种情况进行签证的同时,需要迅速的让工程部出具塔楼基坑的开挖转土方案。

工程部确认后,方可进行塔楼基坑的开挖,如果工程部没有方案,那么土方单位很有可能随便那么一挖,一栋主楼就可以多转100多立方。

要点三,开挖完成面标高收方确认:

开挖完成后,立马对开挖完成面进行标高进行收方确认,这样可以进行转土工程量的确认。

要点四,提前预警,避免二次转土:

此时成本应给出预警,需要工程同事注意土方对方位置(尽量避免堆放在塔楼位置),避免土方随意堆放,造成最终二次转土。

笔者经历过的血的教训,一次场内转运,工程部将一组团的土方堆放在二组团塔楼位置,原定二组团半年后开工,有充足的时间。

随后集团突然调整供货节点,要求二组团马上开工,为抢二组团供货节点,当二组团土方仍然不能外运时,部分一次转运的土方再次场内转运,增加无效成本。

C、运距增加,土方单位要调价如何解决?

如果土方是进行招标,则运距调整不建议调整单价,但是招标文件里面除了模糊的确定土方卸土场与运距由投标方自行考虑外,还要特别注明一点风险提示:

土方单位选定的卸土场需要考虑证件是否齐全,卸土区容量等各种情况,如果因为国家政策原因或者外界因素导致原投标单位选定的卸土场关闭或者无法使用,则运距的改变导致成本的增加,招标方不予承担。

如果只有单一对象的直接委托,则建议在合同中明确运距及卸土场位置。因为运距是影响土方外运单价的重要因素。

因为环保政策的收紧必然会导致部分卸土场关闭,如果运距调整,土方单位必然以此为理由向甲方要求调整外运单价。

此时,在直接委托合同约谈之时,需要确定运距变化导致的土方外运价格调整的原则。

但是这里要把握一个重要原则:新增加的运距,调价原则只保证增加土方单位因此而导致的成本增加,不能包含任何的利润。

一旦包含利润,则土方单位后期会以各种理由说需要增加运距,让甲方进行价格调整,而甲方确很难以核实卸土场的相关情况,因为卸土场除了与合作的车队进行对接以外,不与其他任何人进行对接业务问题。

D、基坑开挖图中的坑,你一定要注意

设计给出基坑开挖图的阶段,一般还在总图阶段,但是实际上在后期施工图审查过程中,承台的标高有可能会进行部分调整,导致已开挖的基坑需要进行二次开挖或者回填。导致土方单位的索赔。

一般二次开挖的方量均可以计取,但是索赔争议主要焦点在于:二次开挖的降效费用,是否给予的问题?

土方单位一般的诉求为,如果我一次性开挖完成,则效率要高很多,因为甲方原因导致二次开挖,相应的降低效率的问题,甲方应进行相应补偿。

所以设计给出的基坑开挖图,需要设计和工程同事进行签字确认。并且在合同中约定,如果开挖完成后应开挖标高需要进行调整,只计取二次开挖的工程量,其余费用不予计取。

六、土石方工程的监察审计关

土石方工程因其金额较大,工作成果不可恢复,故成为各大房企监察审计的重点,主要注意以下几个方面:

土方成本较为敏感,过程合规性与资料的合规性缺一不可,三大方面要重点关注:测绘方式,原始地貌,开挖方案;

A、测绘方式:自有测绘团队,外聘测绘团队,禁止土方自行测绘

一是自有测绘团队:

由于土方成本相对比较敏感,有的小型地产公司老板有自有测绘团队(俗称“近卫军”),也有局部大型房企有自己的土石方部门(例如:BGY)。

如果存在这种情况,项目上应书面邀请内部部门到场测量。为什么要书面?一是留下依据,二是如果对方未及时到场测量,为推进开工,可聘请外部测量单位测量,以此作为免责依据。

二是外聘测绘公司

因为测绘金额较小,可进行地区公司集采,可及时配合项目进行测绘。也有地产公司考虑到测绘偏差,同一地块采取两家测绘公司进行测绘,以方量较少的测绘结果为准。

三是禁止土方自行测绘

不管采用何总测绘方式,对于大型土方测量都不可以让土方单位自行测量(除非某局部补充测量),否则测绘结果的准确性无法保证。

B、原始地貌:标高、照片、摄像缺一不可;

一是人员齐全,原始地貌测量到场的人员必须有:甲方成本部,甲方工程部,监理,测绘单位,土方单位,五方缺一不可。

而且理应全程跟踪测量,因为原始地貌标高测量涉及到测绘单位“手松手紧”的原则,对于土方标高的测量是有一定影响的;

二是方格网成果及签字的及时性,正常情况应当严格要求测绘单位:当天测绘,当天出成果,当天签字,避免数据被篡改的可能性;

三是影像资料不可或缺,影像资料包括照片与录像:

照片:整个地块的原始地貌的照片、局部有代表性的照片(水沟,池塘,山坡,垃圾堆等),地块四周现状的照片,五方人员在现场共同见证的照片;

录像:整个地块的高空录像(采用无人机或高处录像),地块四周现状录像(开车沿地块四周一圈同时录像)

四是原始地貌特殊部位的标注

包括:未拆除的建筑物,明渠与水沟、池塘、需要补偿的菜地或者青苗的范围,需要破除的混凝土地面等特殊部位均应进行标注,如果场内有池塘,应先完成抽水,将淤泥表面的标高进行测量完成;

C、开挖方案:基坑开挖图、平衡方案提前报批;

一是、图纸及方案的提供:在开挖前,成本应组织工程设计根据原始地貌、总图及地库埋深,要求设计提供基坑开挖图(注意图纸的签字确认),并且与工程共同编制土方平衡方案。

二是、图纸及方案的报审:如果公司有相应的基坑开挖图及土方平衡方案的报审流程,则务必先完成流程审批后进行开挖,并且将审批流程抄送给监察审计部门。

如果公司无相应报审流程,则应在取得主管部门领导同意之后,书面抄送给监察审计部门,并且限定监察审计部门回复的时间,如未回复,视为同意;

三是、图纸或方案中的风险要点说明:土方在开挖之前,很多时候项目总图并未完成审批,或者有其他很多不确定的风险因素,应该在土方平衡方案中进行重点说明。

例如:开挖标高为暂定;暂无渣土证,出土受限,应外运的土可能需要内转;地库开挖的轮廓线有可能会调整等。

项目有可能根据现场实际情况,土方开挖方案及平衡方案可能会酌情做出相应调整;

这个风险要点说明,可以避免后期被监察审计部门指出:项目不按报审方案执行。

当然如果方案进行了大的调整,建议将方案重新抄送监察审计部门。如果只是小量变动,则由项目酌情处理。

D、注重沟通:事前邀请,事中合规,事后备案;

对于一个职业化和标准化程度比较高的公司,这点自然无须担心,公司自有章程。

如果对于中小型地产公司公司规章制度在土石方方便并不健全,作为成本人员应牢记以下沟通要点:

一是对于有自己测绘团队的公司

如果公司有自己的测绘团队,那么应提前书面或者邮件邀请公司测绘人员到场测绘,同时商议测绘时间,并且说明延迟测绘可能对项目造成的影响。

如果公司测绘人员因其他缘由(如:项目太多人手不够),那么则需要测绘团队那边进行书面回复。

这个动作的要点是:书面邀请(包括邮件),书面回复(包括邮件),抄送审计,表明自己已经尽到邀请的义务;

二是外聘测绘公司测绘

如果公司外聘测绘公司对原始地貌进行测绘,如果有可能尽量书面(函件或公司内部邮件)邀请监察审计到场旁站。

并且一定注明:如监察审计人员多久之前不回复或者无法到场,项目将直接开展测绘工作,视为公司监察审计人员无意见;

避免监察审计人员,事前不参与,事中无意见,事后找麻烦;

三是成果资料及时抄送监察审计

所有成果资料,包括不限于:影像资料,测绘方格网及测绘报告等应在三个工作日之内抄送(纸质文件或者公司内部邮件)给监察审计部门。

并且注明:请在几个工作日之内对抄送资料提出意见,如无意见,现场按照原始资料归档,并且开展相关工作;

这种情况适用在:监察审计人员并未参与过程测绘,避免待你土方开挖后,审计监察部门对原始资料提出意见,届时原始地貌被破坏,将无法再复核资料。

总   结

土方成本是项目开始成本管控的一个重点,也是一个难点,作为从业人员,应有清晰的思路去推进此项工作:

1.投拓前的土方踏勘:施工难度,地质地貌,市场调研,土方平衡,应有个大致的判断;

2.土石方的前期策划:调研土方稀缺情况相反的项目,土方富余可建议采用微地形,节地模式可大大节约土方成本,山体地块可做成坡地别墅;

3.土方价格因素调研:对调研途径,调研要素,调研价格进行了简要说明;

4.招标直委要点难点:招标方式,计价方式,计量方式,界面划分进行重点介绍;

5.过程实施要点难点:大盘土方,预售阶段,土方调价,基坑开挖图中的坑一一说明;

6.土石方监察审计关:测绘方式,原始地貌,开挖方案,阐述了三个方面的注意事项




现代创意景观座椅 共12套

现代创意景观座椅 共12套





你是不是也想拥有这样一个院子!(附63个SU庭院模型)

(切勿重复添加)

今日分享

看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)

“我想有个家,门前开满花”
之前一直在想,为什么那么多人喜欢李子柒的生活啊。
是喜欢她日出而作,日落而息?还是喜欢她有干不完的农活?
其实都不是。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
我们喜欢的是她那如百宝袋的“后花园”,喜欢她自由、舒适的生活方式罢了。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
跌入城市的洪流中,我们内心更渴望一处幽静的栖身之所,但是这份渴望似乎离我们越来越远。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
对于整日迷失于高楼大厦的我们来说,谁不想拥有一方自己的小院,告别外界的纷扰,清闲度日呢。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
“花园可以不大,但要盛满阳光”
无论是“昼永蝉声庭院,人倦懒摇团扇”还是“深深庭院清明过,桃李初红破”,都将心中美好的憧憬放入了那一方的庭院中。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
院子里要种满鲜花和瓜果蔬菜,试想一下空气里弥漫着一股大自然的清香,是不是很心动。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
都说爱花的人更懂生活,这话不假。
与其说喜欢它们眼花撩花的外表倒不如说是追求一份恬静淡然的人生态度。
花做篱笆,诗意为墙,嗅一院子的芬芳。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
春天,院子里的花竞相开放,可以收集花瓣,做花茶,制茶饼,酿花酒。
在一片芬芳中,吃着茶饼,饮着花酒,看庭前花谢花飞花满天。
夏天,院子里的花都到了最娇艳的时候,什么颜色都有,放眼望去,宛如一幅浓墨重彩的油画。
而且这时,有些果子也都熟透了,把它们制成果酱,配上自己烤的面包,就是一顿丰盛的餐点。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
秋天,庭院深深,有些花“零落成泥碾作尘”,但是窗外红叶茂盛,秋菊可餐。
天气变凉,看着落叶稀稀疏疏的飘落,然后慵懒地靠在庭院的某个角落,熟睡。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
冬天,万物俱寂,百花凋零,花园里枯萎的藤蔓无力地搭在屋檐上,却也给生活增添了几分素雅和幽静。
和朋友拿上毯子坐在花园中间,喝杯热茶,唠唠家常,找回熟悉的感觉。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
一座花园,虽然不大,但是容下了春夏秋冬,塞满了人情世故。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
“花园可以不奢华,但要烟火气”
老舍的院子里从来都没有名贵品种的花,因为他说:“墙根的靠山竹与草茉莉,是多么省钱省事而足以找来蝴蝶呀!”
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
小花园里的花可以不用很名贵,你也不用刻意去学什么插花课,完全按照自己的喜好来布置就好。
但是要记得在花园里放张桌子或者几把椅子。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
这样不管什么时候,你都可以置身其中,随时随地的拥抱阳光。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
朋友来的时候,就可以在花园里招待他们。
一杯茶、一本书、一盘水果,嬉嬉闹闹过后,各自干各自的事情,彼此间虽然沉默,但是你会觉得生活是温暖的,因为有了陪伴。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
每次看《向往的生活》,最喜欢的环节就是大家在小院子里,围着桌子吃饭、聊天。
大家围炉夜话,说尽心事,那一刻才觉得这不是综艺,而是真的朋友到了家里。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
我们不用那么大的院子,也不需要每天迎来过往那么多的“朋友”,只需一方小小的天地,容得下知己或家人就好。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
不管是对于这些明星来说,还是我们这些看众来说,现在的城市都太浮躁喧哗了。
我们都需要在忙忙碌碌的生活中,抽出一段时间,远离喧嚣,去一个青山绿水的地方,呼吸新鲜空气,放松一下自己。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
一屋二人三餐四季,星辰大海,雅俗共度,四海三山二心一生。
向往的生活,说的便是如此吧。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
我想我们喜欢这档真人秀不是因为它请了多少明星,而是还原了我们梦想中的一个生活状态:
在忙碌的缝隙,在打拼的喘息间,有人可以一起喝茶聊天,有人可以互吐心事,有情绪可以发泄,有喜悦可以共享。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
这也是我们努力拥有一座小花园的动力啊。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
外面的酒店或者餐厅不管多高级,都没有归属感,哪有自己家里来的温馨。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
有了小花园,我们一起春天赏花,夏天乘凉,秋天数落叶,冬天喝热茶,周而复始,年年有余。
这样,每天在家都是向往的生活。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
“花园可以不馥郁但是要自在”
都说“没有规矩,不成方圆”。
但是自己的小花园,可以完全没有章法,但是一定要自由自在,不受束缚。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
现在很多人的目标都是打拼和赚钱。
所以在城市间三点一线的生活,应该是很多人不得已的选择。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
我们的内心里应该有一处“世外桃源”,里面没有打不完的电话,没有回不完的短信,更没有发不完的邮件…
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
因为工作,我们没有那么多的时间“逃离”,所以就努力给自己一个小花园吧,里面盛满了你对生活的希冀。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
回到家,家里不是死气沉沉的模样,而是充满了生机,早晨起来浇浇水,剪剪枝叶,你的生活也会更充实些。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
就像鲁迅会在“百草园”里,回忆到童年的快乐。
“不必说碧绿的菜畦,光滑的石井栏……也不必说鸣蝉在树叶里长吟,肥胖的黄蜂伏在菜花上,单是周围的短短的泥墙根一带,就有无限趣味。”
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
张恨水在姚家大院里,看尽世间百态。
“大门口儿并没有堂皇壮观的气派,只不过一个小小的黑漆门,正中一个红圆心,梧桐的树荫罩盖着门前。”
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
郁达夫在院子里,看透了北平的四季。
“早晨起来,泡一杯浓茶,向院子一坐,你也能看得到很高很高的碧绿的天色,听得到青天下驯鸽的飞声。从槐树叶底,朝东细数着一丝一丝漏下来的日光。”
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
总之,一个小花园,看似简单,里面却包含了太多情愫。
在其中,我们虽与外界相隔,但是内心却是前所未有的自由。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
“我想有个小花园”
天晴时,阳光透过层层枝叶,斑驳的洒在地上,在暖阳的秋千上晃掉整个下午。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
下雨时,就打开窗子,看雨水滋润这些娇花,披个毯子,坐在门口听雨声,闻一闻泥土的清香。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
以前最讨厌清晨睁眼的瞬间,因为这就意味着,要开始忙碌的一天。
但如果有了花园,清晨醒来似乎也成了一件不错的事情。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
打开窗,就能看到世间的所有颜色,然后满屋都是芬芳,就像是童话故事中的公主。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
午后,就觅得一处阴凉处,读书喝茶,或者闭上眼小憩一会,等到微凉的风叫醒自己,真好。
拥有一座小花园,可以给自己更多放松的时间。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
看庭前花开花落,望天上云卷云舒。
眼前的一切,都成了向往的生活。
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
等到自己有了小花园,也就明白了为什么那么多人喜欢李子柒,为什么那么多人喜欢看《向往的生活》。
因为谁不喜欢采菊东篱下,悠然见南山的日子呢?
看完这篇文章,你是不是也想拥有这样一个院子!(附63个庭院模型)
余生,若能拥有这样一座小花园,便心满意足。
世界如此喧嚣,还有一处可以身心安放,真好。



大公司的展示区景观设计就是不一样(龙湖-九里晴川展示区景观设计全套施工图+SU模型)

住宅景观总是做不好?每天都在重复不同的思路?做了很多项目总感觉好像只做了一个项目?兄滴,看来你要多多学习一下大牌公司的景观设计了!今天咱就给大家分享了一套比较不错的展示区景观设计资料!,看完后赶紧回去学习吧!





#1

 施工图部分

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

#2

 SU模型

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

#3

 实景图


大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)

大公司的展示区景观设计就是不一样,看完我回去默默学习了(附资料)




超实用的景观手绘表现技法(附2G手绘素材)

景观植物着色表现

景观园林的植物大致可以分为三种:乔木、灌木、草本植物。这种分法主是从植物的大小来区分。但有些植物会界于他们之间,棕榈科植物属于乔木,但有的也属于灌木或藤本棕榈科植物。除了乔木、灌木、草本植物,我们也把棕榈科植物单独列出来讲解。

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

乔木的表现
(1)、根据乔木的生长习性,完成基本的形体刻画;
(2)、从亮面开始着色、由浅到深完成整体的色彩关系的铺设;
(3)、加强植物的色彩对比同时对于植物的枝干、叶片进行深入刻画、调整完整的画面效果。

乔木马克笔表现步骤图:

超实用的景观手绘表现技法(附2G手绘素材)
1.植物组合注意乔木的前后关系。

超实用的景观手绘表现技法(附2G手绘素材)
2.先用浅色铺大色调,确定主色调。

超实用的景观手绘表现技法(附2G手绘素材)
3.前后植物的颜色注意冷暖关系。

超实用的景观手绘表现技法(附2G手绘素材)
4.完善画面,注意明暗关系,使空间的层次更加丰富。

乔木不同的上色方法:

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

灌木的表现
(1)根据灌木的特点勾画出大概的形体、线稿阶段不宜刻画的过于深入,保持大概的形体关系就好;
(2)设置光线的来源方向,铺设亮面与暗面的色彩,亮面的色彩与暗面的色彩要有明确的明暗对比;
(3)当笔的颜色比较容易散开时,刻画的时候外轮廓适当放松一点,不宜画得太紧;
(4)调整画面整体色彩,协调画面关系,在亮面适当增加一点枝叶的细节,可以让画面更加生动。

灌木马克笔上色步骤:

超实用的景观手绘表现技法(附2G手绘素材)

1. 线稿表现要注意植物和山石的层次关系及植物的疏密。

超实用的景观手绘表现技法(附2G手绘素材)

2. 马克笔上色先用浅色把相同颜色植物铺上大色调 。

超实用的景观手绘表现技法(附2G手绘素材)

3. 前后左右的植物分别用不同颜色铺色,用以区分层次关系。

超实用的景观手绘表现技法(附2G手绘素材)

4. 最后从整体着手加强明暗对比和细节刻画。

不同灌木上色表现效果:

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

棕榈科植物的表现步骤:

超实用的景观手绘表现技法(附2G手绘素材)

1. 钢笔线稿注意植物的层次搭配和景观小品的疏密关系。

超实用的景观手绘表现技法(附2G手绘素材)

2. 先找一支亮色的绿色来表现其光源的位置, 即叶面的亮部。

超实用的景观手绘表现技法(附2G手绘素材)

3. 找一支中间色调的笔对整体的灰面上色。中间调会占的面积较大。

超实用的景观手绘表现技法(附2G手绘素材)

4. 加重色。最找一支最重的绿色甚至是纯黑色来画它的最暗的位置。

超实用的景观手绘表现技法(附2G手绘素材)

5. 再完善画面的配景,加上草地、配饰的植物等。

不同棕榈科植物上色表现效果:

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

小景表现步骤图:这是一组经典的组合表现图,乔木、灌木、草本、植被的表现,全部融入到画面中来了。

超实用的景观手绘表现技法(附2G手绘素材)

1.先拿一支黄绿色,表现受光的植物位置,笔触可以放轻松些。

超实用的景观手绘表现技法(附2G手绘素材)

2. 找一些中间色,在背光面画上一些灰调子(中间调)。

超实用的景观手绘表现技法(附2G手绘素材)

3. 将中间调拓展到更多的地方,加一些重色作投影,加强画面的光感。

超实用的景观手绘表现技法(附2G手绘素材)

4. 把画面统一起来,亮的地方可以用修正液提亮,再加强光影关系。

景观山石水景着色表现

景观园林的设计中,山石、水景的表现有动静之分,有深有浅。我们在表现其材质,动静的时候,用笔要干脆,根据不同的石材,表现不同的色彩,最主要的是表现出石头的体块感。水是有深有浅的,自然用色也有所考虑,选择不同色阶的马克笔,也要注意用笔的方向,要顺着物体走,比如画流水时,要注意流水的流向、速度、大小等。

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

水的颜色不一定非得用蓝色来画,也可以考虑用灰色或者其他颜色的马克笔, 可以根据整体画面的需要来调整。

超实用的景观手绘表现技法(附2G手绘素材)

石材在上混色的时候要注意,不要太过于上多,太杂了会画脏,毕竟我们是在做设计表现,不是在写生,没有太多的必要画的很写实。

超实用的景观手绘表现技法(附2G手绘素材)

山石水景步骤图

       大家通过一组山石水景的步骤图学习作者是从什么地方开始着手画线稿和上色的。上色的过程,每个人画的不尽相同,但是都有规律可寻,比如这组图,作者是从浅色开始,先画受光的部位,找出光源,再画背光的重色。最后整体材质表现,统一画面。

超实用的景观手绘表现技法(附2G手绘素材)

1.线稿简单概括,只需分清山石、水体和植物的关系再从山石开始着色。

超实用的景观手绘表现技法(附2G手绘素材)

2.“石分三面”是画石头的基本方法,在上色时注意把山石的体块感表现出来,通过植物完善画面的构图,设定画面的明暗关系。

超实用的景观手绘表现技法(附2G手绘素材)

3. 从亮面的浅色调开始画,由远到近依次铺设整个画面的基本色调。

超实用的景观手绘表现技法(附2G手绘素材)

4.完整画面整体的色彩关系,对于叠水的刻画相对比较难处理,运笔要果断、快速,调整画面整体的色彩关系,加强明暗与光感的刻画。

超实用的景观手绘表现技法(附2G手绘素材)

5.最后通过灵活使用高光笔对亮面进行一些塑造,刻画流水细节,营造流水氛围、适当添加一些植物的枝杈,把握好流水在石头上的透视,协调好画面的整体效果,完成刻画。

天空着色表现

       天空的上色表现有很多种,这里举例了三种常用的景观表现方法:排线过度法、色块平涂法、快速排线法。表现天空,最主要的是起背景衬托的作用,不宜过于花哨。

超实用的景观手绘表现技法(附2G手绘素材)

排线过度法:从一个方向到另外一个方向,从深到浅,整体受天光变化。

超实用的景观手绘表现技法(附2G手绘素材)

色块平涂法:马克笔大色块的平涂,用笔不宜过花哨,同时要心中有云,画一些云朵的感觉,背景就自然些。这种画法, 水彩也是个很好的选择。

超实用的景观手绘表现技法(附2G手绘素材)

快速排线法:这种画法,除了用马克笔表现,另外彩铅也是一个很好的选择。以画云而画云,线条要自由,奔放,可以活跃画面空间。

超实用的景观手绘表现技法(附2G手绘素材)

彩铅画法:用天蓝色彩铅统一从一个角度和方向排列线条,从前往后画,前面重后面淡,并预留出云朵的形态。

人物着色表现

      人物的上色,也是很简单的,不一定要像画服装表现一样的,面面俱到。可能就是一两个色块,加点明暗关系就可以。景观人物在空间中应该是起到点缀,活跃画面的作用, 动静结合的空间, 让空间富有生命 。

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

  小区及商业性的景观人物可以是丰富多彩的,上色也是色彩斑斓。体现空间的热闹,繁荣。越是远的人物,越是上色简单,而近处的明暗关系也要加强。比如投影可以加强。

汽车着色表现
先来了解一下汽车的特点:一般轿车的尺寸为 3.6 米(长)*1.5 米(宽)*1.3 米(高)以上。在景观手绘表现中汽车不要画得太细,注意它的骨架结构画准确就行。
超实用的景观手绘表现技法(附2G手绘素材)

如果是作为主要的物体效果图表现,可以尝试画到更精致。不过,我们平时可以画细一点,对于以后画简略的,会变得更容易一些。

超实用的景观手绘表现技法(附2G手绘素材)

这些是空间里的汽车截图,空间中的草图表现其实就是可以这么的简单,也许上色也就几笔。难点在于它的透视和结构的理解。

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)

超实用的景观手绘表现技法(附2G手绘素材)




新中式农耕文化景墙 民俗文化墙 景区入口标识 乡村文化宣传围墙 水车景墙 SU模型 景观雕塑墙SU模型

新中式农耕文化景墙 民俗文化墙 景区入口标识 乡村文化宣传围墙 水车景墙 SU模型 景观雕塑墙SU模型




Revit怎么弄真实?Revit也能创建真实地形?三步教你搞定!

    文章来源:广筑BIM咨询

    创建地形模型可以展示项目真实的地形,达到地形仿真效果,同时为园区管网的优化提供依据。今天给大家带来一种利用园区竖向设计图中的高程信息创建地形的方式。

    园区的景观竖向设计平面图中一般情况下会给定高程点和等高线两种地形信息,需结合两种信息进行地形的创建。高程点一般可直接提取图纸中的点数据来应用。对于等高线,平面图纸中的登高线一般没有标高属性,要利用等高线在revit中生成地形,需在CAD中将等高线添加标高属性。

    1.提取高程点数据

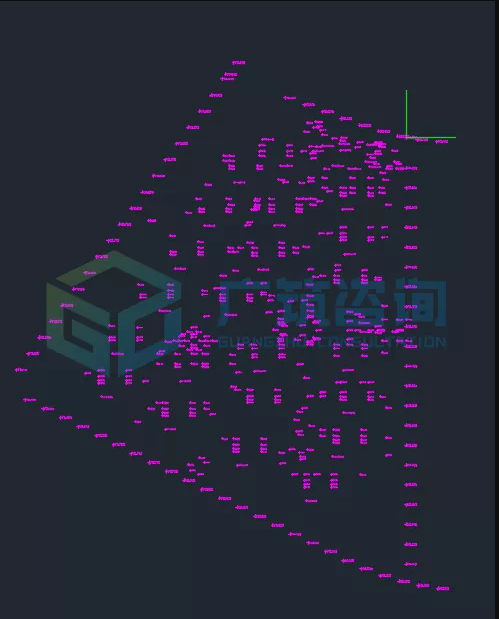

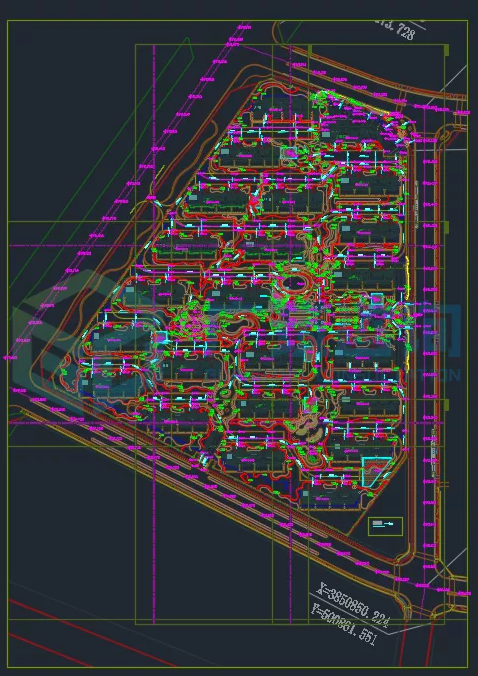

    在项目基点处画两段交叉的线段做记号,删除多余内容,只保留高程点和所做的记号(如右图),选择全部图元,移动对齐项目基点使其坐标为(0,0,0)。

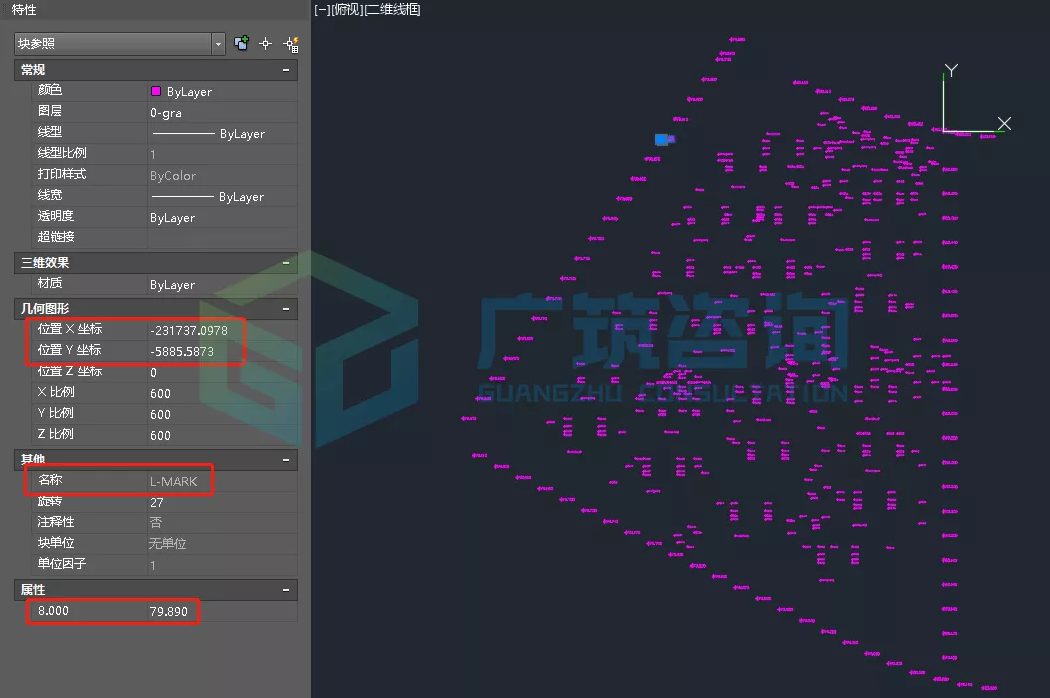

    选中一个高程点,在属性栏里可以看到,一般情况下高程点是以块参照的方式绘制的,标高信息是一个属性,而不是Z轴坐标。所以,我们需要提取的是这些图块的X、Y轴坐标和具有标高信息的属性值。

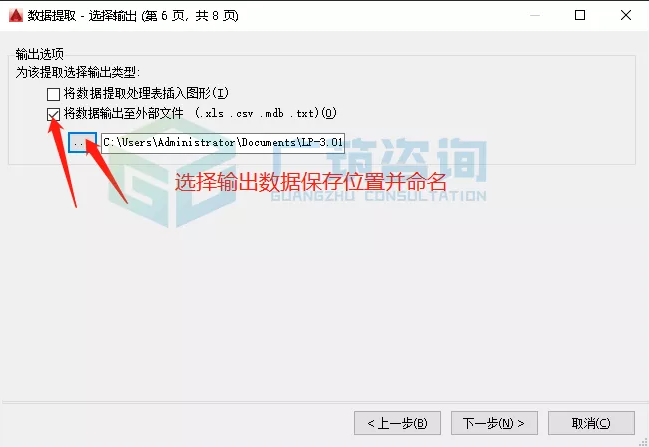

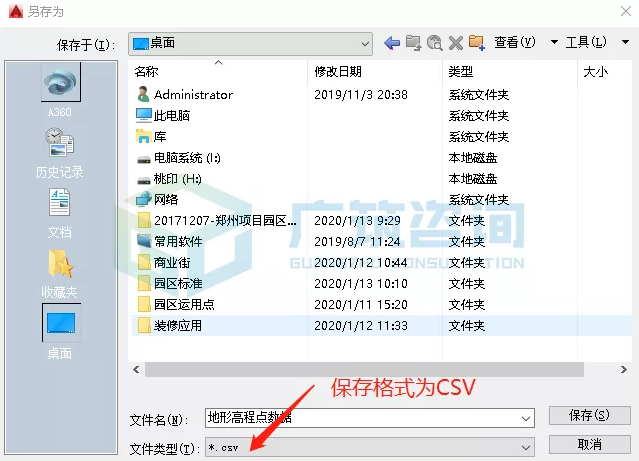

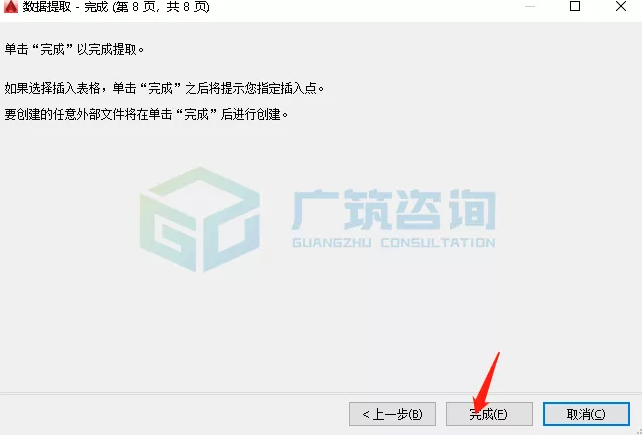

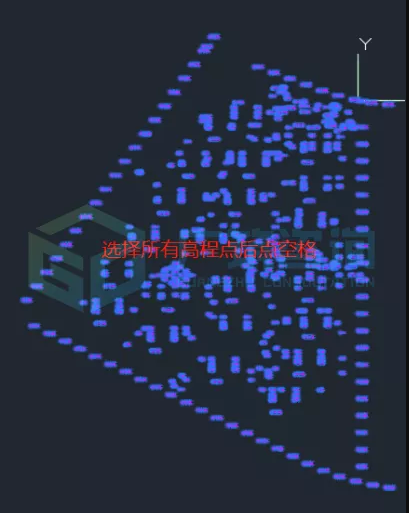

    用数据提取工具(DATAEXTRACTION),选择所有高程点提取坐标值。

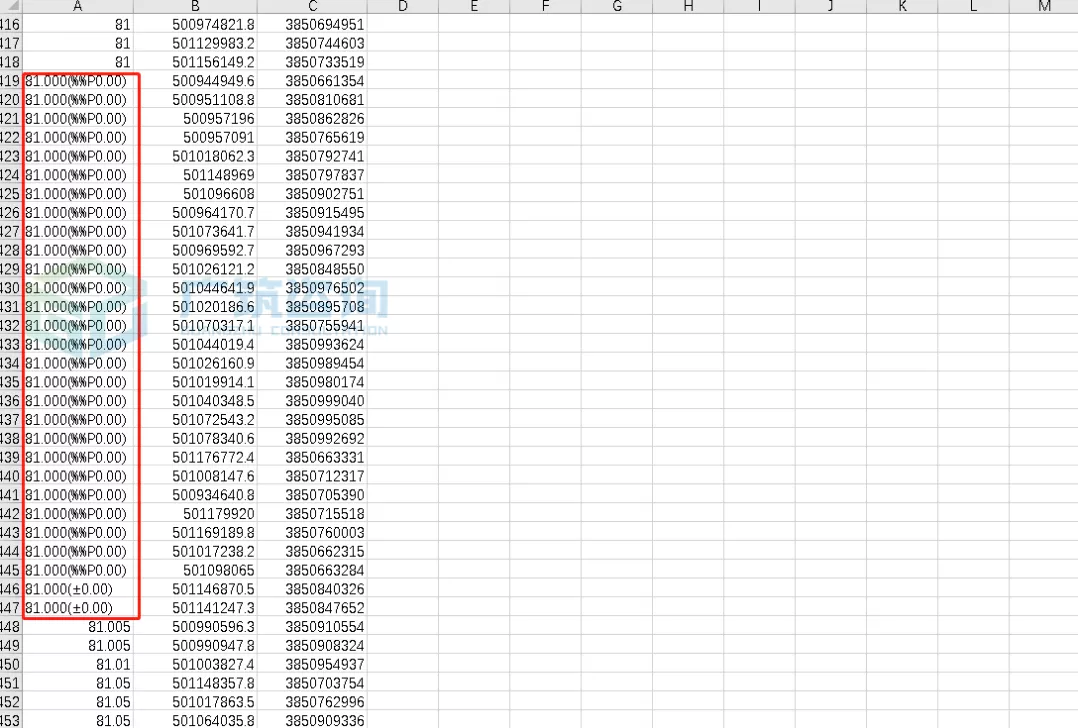

    导出的数据如图,其中第一列为以米为单位的标高,检查此列,有些点标注有相对标高信息,用查找替换的方式将其括号内容删除。

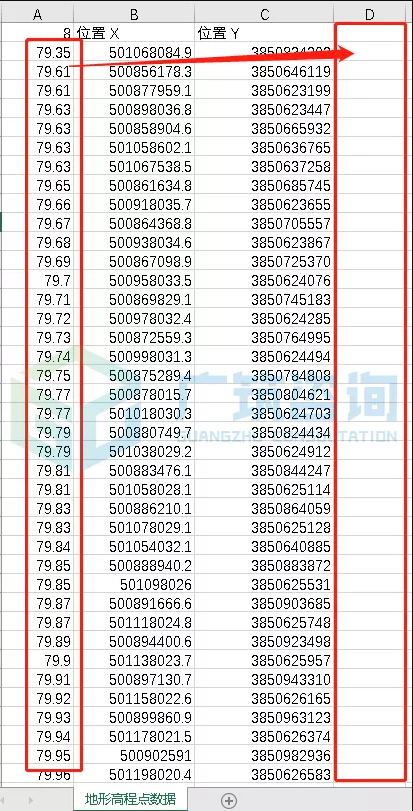

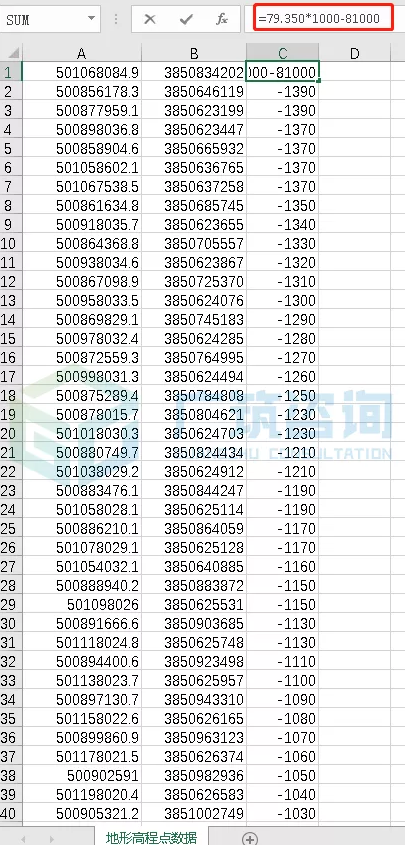

    将第一列移动至第三列,换算成毫米单位并转换成相对标高,删除名称行,如右图。

    2.提取等高线数据

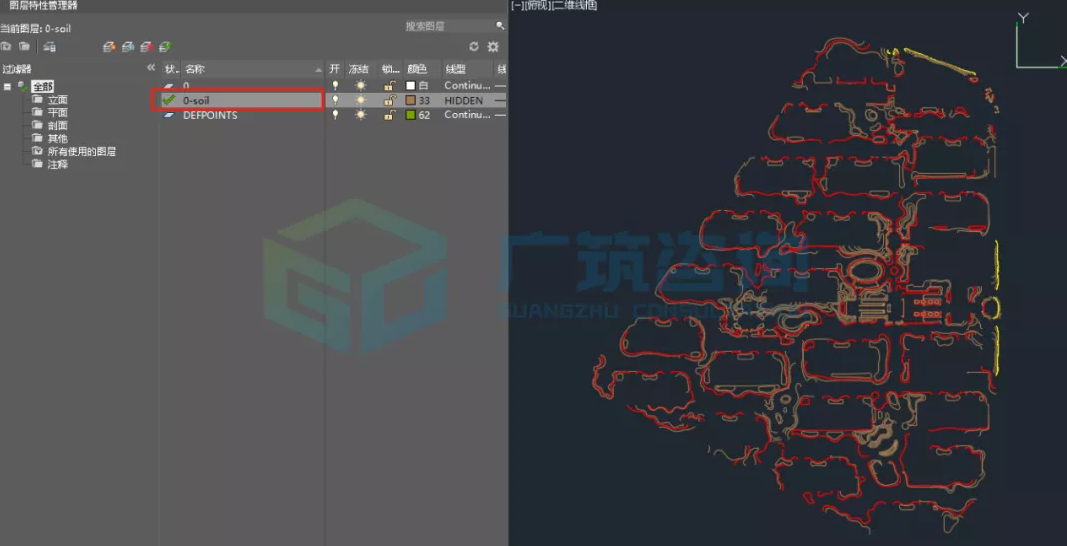

    将景观竖向设计平面图复制一份,删除多余内容,只保留等高线,移动对齐基点。检查图层,将所有等高线放在一个图层,清理其他图层。

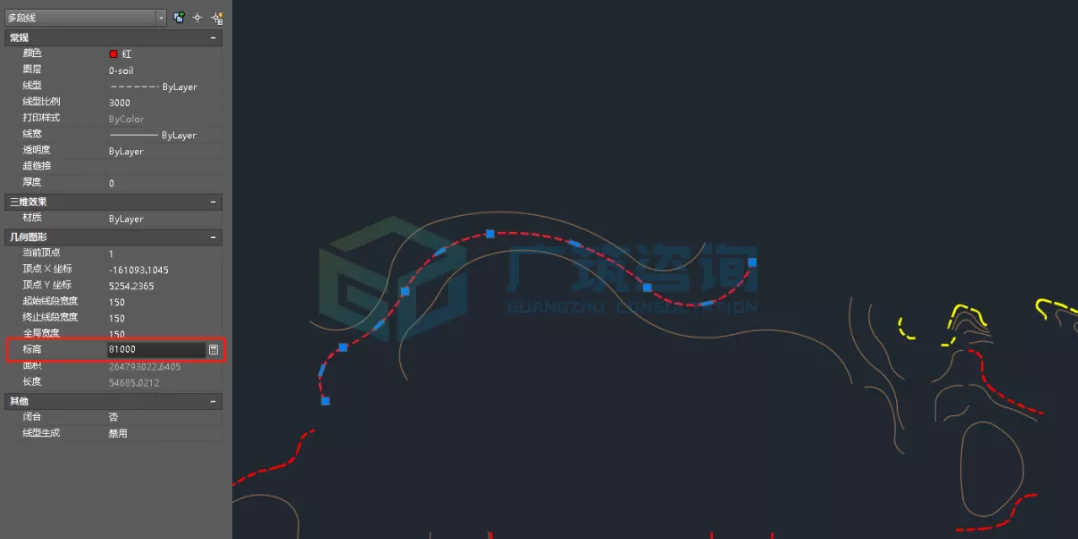

    逐条选择等高线,在属性栏为其添加标高值,所有等高线标高信息添加成后保存为“地形等高线”。

    3.创建地形

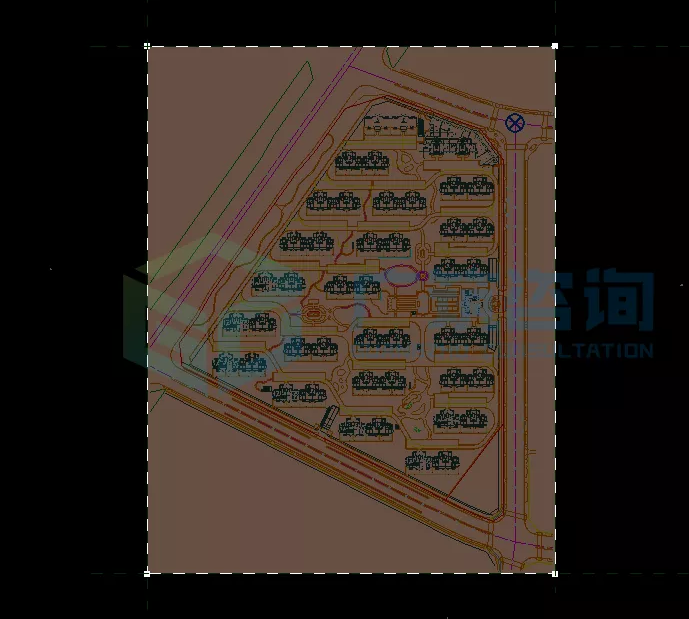

    先用四个点创建一个包含整个园区的矩形地形,先不要完成地形。

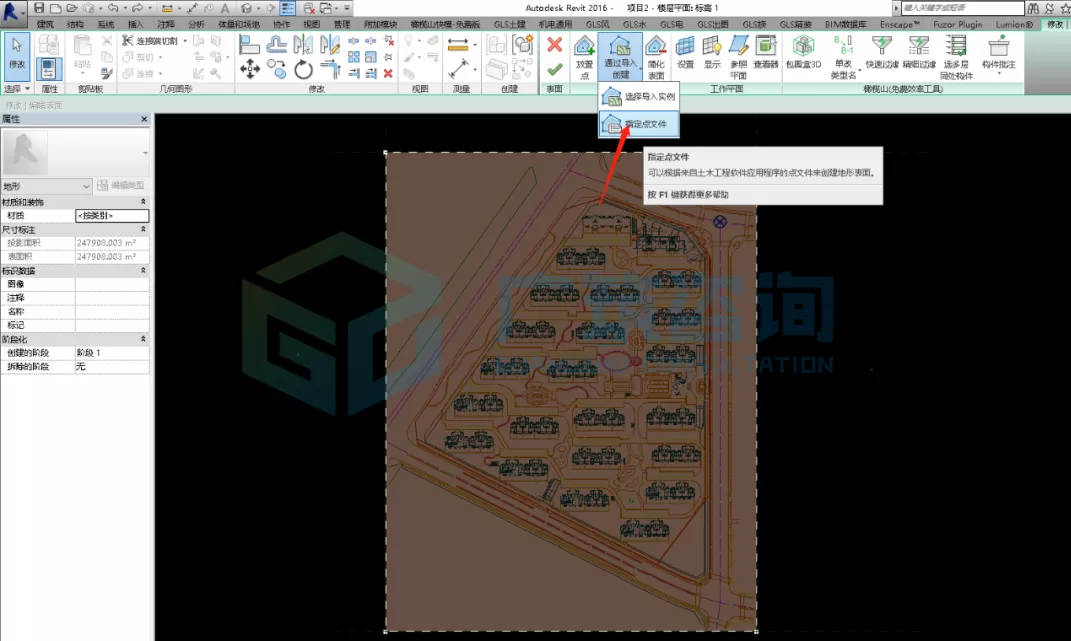

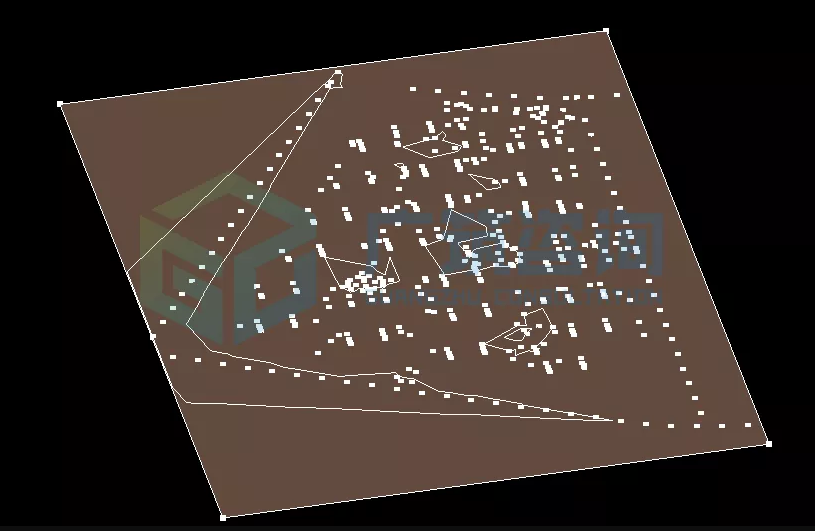

    在该地形的编辑模式下以指定点文件的方式,用提取的高程点数据创建地形高程点,完成地形。

    将“地形等高线”图纸链接到项目中,注意取消“仅当前视图选项”。

    选择刚才创建的地形,编辑表面,选择导入的实例

    选择链接的图纸,并选择等高线图层,确定,完成地形创建。







  培训网校课程目录

  零基础培训教程

  项目实战训练营




Revit软件与广联达软件有什么区别?

在学习BIM软件的过程中,会有学习的朋友问到这样一个问题,Revit软件与广联达软件有什么区别?根据这个问题,做出了以下分析。

一、两者专攻方向不同

REVIT是目前最常用于 BIM的软件平台,由开发著名设计软件 AUTOCAD 的 AUTODESK 公司于公元 2000年为了建筑师、结构技师、营造厂、水电工程、与景观工程开发的建筑信息模型软件。支持各种使用人士以三维空间设计建筑物外观、结构,及其相关对象与族群。并使用平面设计的绘图元素发展与解释模型,且可对建筑模型或组件数据库存取材料、尺寸、工法等信息。而且可以做为平台方便提供后续维护单位使用,因此从与业主概念沟通开始,制作施工图,到施工期间竣工图说,及后续维护与最终拆除,均可利用REVIT作为工具!

广联达软件专精于造价与算量方面,常用的有图形算量GCL:主要是土建算量软件。钢筋算量GGJ:计算钢筋用量,计价软件GBQ:是指计价软件,算量以后套定额的软件。安装算量GQI:安装算量软件。钢筋对量GSS:核对钢筋用量的软件一般用于对量。土建常用的计价软件GBQ、图形算量GCL、钢筋算量GGJ。水电常用的计价软件GBQ、安装算量GQI。在国内与国际上,广联达的造价软件也是占有一席之地的!

二、模型数据表现不同

Revit模型的存储功能更为强大,包含建筑构建的基本尺寸信息、建模者个人注解、涵盖专业广泛、操作灵活、模型视觉效果表达真实,能对建筑模型的信息进行整合统计,并能充分发挥建模者的思维建立异形建筑,符合现代建筑造型独特的要求,但是由于软件功能较为强度,并不能精于某个专业进行深度应用,所以对建模者综合素质的要求较高。

广联达 BIM模型视觉效果表达较为平凡,部分构件并不能通过建模表达,但是软件提供手动或者图集输入,进行工程量的统计,能对工程量的计算进行深度应用,缩短使用者在学习过程及建模的时间,大大提升办公效率。

三、工程量明细表上反映数据不同

Lumion需要注意什么?常见问题汇总(二)

本文来自公众号“秋凌景观设计”

16.“大容量放置”快速构建场景:

“批量放置”是一种广泛使用的工具,用于快速添加多个对象,无论是少数汽车还是一排树木。先画一条线,虽然能通过几次点击多次添加相同的对象(或不同的对象),但是对象之间仍然存在更多的真实外观和变化。

通过几个滑块,还可以配置:放置在“批量放置”行上的项目数,个体对象的方向以及集体对象的方向,对象之间的间距,对象是放置在线上还是偏移上。



17.Lumion调整参数:

)材质参数

贴图补充。

)场景布光,不仅是灯具,还有补光,建议预渲染小图对着调。

)善用模型库

Lumion

)渲染参数

Lumion渲染有着场景条件限定。

)渲染取景检查

的即时预览和结果现在差的越来越远了,重点检查,物体边缘,阴影效果,玻璃反射。重新构图以避免太假的地方成为画面重心。

丰富的软光散射阴影。



18.几个特殊的特效参数:

Reflection反射

的好处是效果足够好的情况下,几乎不增加渲染负担。

没有显著差距。

。程度根据场景阳光情况而定(比如烈日下边缘更硬)。阴影细节会显著提高渲染质量。

移轴

是用来模拟物理镜头下的边缘色差,开启不开启看个人喜好,注意选择合适的量,因为在摄影中其实色差反而是要矫正消除的部分。



19.lumion高级模式:

将之显示出来。

云;

模式,在窗口的左上侧显示五个图层图标;

模式,在移动物体时,会显示额外的旋转及等比缩放图标。



20.保存摄像机设置:

物体】模式。

[CTRL]+1个摄像机位置。

1,载入所保存的对应的摄像机的位置。



21.高分辨率纹理贴图:

将忽略内建的贴图尺寸并且尽量使模型的贴图尺寸接近其原始的贴图尺寸。




XX花园BIM全专业正向设计出图应用

丰鼎花园BIM全专业正向设计出图应用 – 2021年广州市建筑信息模型(BIM)正向设计示范工程 公司介绍 COMPANY INTRODUCTION 项目介绍 PROJECT INTRODUCTION 项目策划 PROJECT PLANNING 目录 CONTENTS 应用创新 APPLICATION INNOVATION 成果总览 OVERVIEW OF ACHIEVEMENTS 总结展望 SUMMARY AND PROSPECT 公司介绍 01 时代中国控股有限公司简介 02 广东弘业建筑设计有限公司简介 Part 1 时代中国控股有限公司简介 0 中国领先的城市发展服务商,业务主要覆盖 住宅开发,城市更新、产业运营、商业运营、社 区服务、家具家装、未来教育等领域。 时代中国控股持续深耕粤港澳大湾区,并逐 步布局长三角、长江中游、成渝城市群等高增长 潜力区域。 广东弘业建筑设计有限公司简介 HY Guangdong Architects&Engineers ltd. Brief Introduction 广东弘业建筑设计有限公司是一家 综合性建筑工程技术服务机构,也是 时代中国的战略供应商。 弘业团队 弘业理念 0 团队技术力量雄厚,设计团队规模达到 坚持以独创研发为原则,致力于通过先 300人以上,其中拥有注册人员30人, 进的设计生产方式变革引领行业发展, 中级职称82人,高级职称12人。专业涵 开发自研设计和算量工具,建立运营数 1 盖方案创作、建筑、结构、设备、景观、 据标准,打造自动化设计团队,逐步推 弘业品牌: 规划、室内、造价咨询等专业。 动设计师从图纸生产者向数据生产者转 创立于1987年,是对建筑工程的建造与 型,通过数字化技术实现对建筑领域的 使用全过程提供策划、规划、设计、分 全生命周期管理。 析与施工管理等专业服务的综合性建筑 技术服务机构,拥有建筑行业(建筑工 程)甲级资质。 02 03 项目介绍 01 项目概况 02 项目区位 03 BIM应用点 Part 2 项目介绍 项项目目概概况况 时代中国广州增城中新镇丰鼎项目,总建筑面积58.2万平方米,包含住宅、商业、 小学、幼儿园、运动馆和地下车库。 项目介绍 项目区位 丰鼎项目地块位于增城市新新公路东侧。本项目分为南北两个地块。项目周边有高速入口,可直达广州,计划兴建 小学、幼儿园、商业、体育场所等一系列配套,区位优势突出。




杭州奥体中心体育游泳馆项目中的BIM应用,附模型下载

互联立方 isBIM

摘要:杭州奥体中心体育游泳馆项目具有高度的造型复杂性和内部空间复杂性,基于BIM软件的通用性以及便捷性,确保了在各个设计阶段良好的实用性,同时保持与各专业之间紧密的联系及反馈。

一、项目背景

1、项目名称: 杭州奥体中心体育游泳馆项目

2、项目设计单位: 北京市建筑设计研究院有限公司

北京市建筑设计研究院有限公司(BIAD)业务范围包括:城市规划、投资策划、大型公共建筑设计、民用建筑设计、室内装饰设计、园林景观设计、建筑智能化系统工程设计、工程概预算编制、工程监理、工程总承包等领域。BIAD自成立以来的60年中,始终致力于向社会提供高品质的设计服务,在行业中享有极高声誉,并逐渐形成了“建筑服务社会”的企业核心理念。

北京市建筑设计研究院有限公司(简称“北京院”)作为业内著名的建筑设计企业,近年来在复杂形体和综合性建筑的专业协同、同步设计等领域进行了多样化的实践,在凤凰卫视传媒中心、CBD-Z15-中国尊、深圳机场T3航站楼等项目中均不同程度的运用了BIM技术作为工作手段,珠海歌剧院这一项目更是将BIM技术作为核心平台,旨在从设计到施工的各个方面为建筑的全生命周期提供最适宜的解决方案。

3、相关软件应用:

Autodesk Revit

Autodesk Infraworks

Autodesk 3dsMax

Autodesk SimulationCFD

AutoCAD

4、BIM应用评价与反馈:

BIM技术的应用使工程建设行业传统上带有浓厚手工色彩的分散和割裂的生产方式向着集成化和工业化方向进步。在固定资产投资领域的产业链上,有能力为业主方提供全过程咨询服务的大型民用建筑设计企业最有可能成为集成项目交付的操作主体,从而走出原先被割裂的缺少全局话语权的设计环节,成为引导产业链集成化的核心。

——北京市建筑设计研究院有限公司董事长 朱小地

重视创意,强调整合,推崇理性科学的设计方法;借助高科技手段和工具进行整合与创新,契合BIM的精髓;使北京市建筑设计研究院有限公司追求建筑设计达到更高的境界。

——北京市建筑设计研究院有限公司总经理 徐全胜

英国学者克里斯托弗·琼斯认为设计发展史经历了两个重要的阶段:一个是原始时期的工艺演化阶段,一个是以图纸作为设计媒介的阶段。两个发展阶段的重要区别是设计工具的改变。BIM技术的出现标志着设计工具的一次变革,运用好这个新的工具才能使我们跟上时代的步伐。

——北京市建筑设计研究院有限公司总建筑师 胡越

BIM是推动当前建筑设计方法的重要动力,对更好更有效率方法的执着是建筑师的一贯追求。

——北京市建筑设计研究院有限公司BIM研究室总工程师 陈宜

二、正文

杭州奥体中心体育游泳馆项目中的BIM应用

图1杭州奥体中心鸟瞰图

项目概况

杭州奥体中心体育游泳馆(以下简称“体育游泳馆”)位于杭州奥体博览中心内北侧,北临钱塘江,西临七甲河,是一座集合了体育馆、游泳馆、商业设施和停车设施等复杂内容的庞大综合体建筑,总建筑面积近40万平方米。建筑形态分为上下两个部分,下部是一个形式低调的大平台,内部包含了以商业设施和地下停车为主的功能空间,平台上部放置了一个形态生动的巨大的非线性曲面,把体育馆、游泳馆两个最主要的功能空间覆盖其中。这一非线性曲面通过长短轴连续变化的一系列剖面椭圆连缀放样而成,曲面内的支撑结构和曲面外表皮分块相互对应,保持了内外一致,分格体系呈菱形网格状分布,使曲面成为巨大的网壳体。由于这一形态从造型到构造用传统手段难以完成设计、优化和输出,因此北京市建筑设计研究院有限公司从方案阶段引入了参数化手段直至施工图设计结束。借助参数化手段,项目组应用了一系列逻辑强烈的数学方式,对网壳主体和各子体加以描述并确定其形态,对网壳结构和内外表面进行有效划分和组织,对空间构件进行定位,对围护结构构造和内外节点进行设计和控制,并且从实际加工角度对构件进行了逐次优化。同时,还在建筑内部进行了常规BIM设计,使上部网壳围护结构的构造、空间结构、内外幕墙、雨水、采光、通风系统等与下部功能对应的各系统等全部虚拟搭建起来,并进行了三维的校核和调整。

杭州奥体中心体育游泳馆项目中的BIM应用

图2杭州体育游泳馆室外鸟瞰效果图

体育游泳馆位于杭州钱塘江南岸,是城市跨江发展的重要标志,也是奥体博览城的重要组成之一。所处地域水体众多,地形复杂,造型采用独特的流线造型,结合双层全覆盖银白色金属屋面和两翼张开的平台形式,形成“化蝶”的杭州文化主题,建成后将成为世界上最大的两馆连接体非线性造型。

杭州奥体中心体育游泳馆项目中的BIM应用

图3体育游泳馆效果图

杭州奥体中心体育游泳馆建筑造型特点来自于功能的清晰分布,曲面造型下涵盖了一座18000座体育馆,一座6000座游泳馆,两馆之间由一个向城市开放的公共空间连接为一体。平台下部为商业和停车设施。

杭州奥体中心体育游泳馆项目中的BIM应用

杭州奥体中心体育游泳馆项目中的BIM应用

杭州奥体中心体育游泳馆项目中的BIM应用

图4功能分布示意图依次为体育馆、游泳馆、商业和停车设施

在两馆中间的半室外运动广场,将为市民提供前所未有的休闲空间,可以在这里举办多种正式或非正式活动。兼顾了空间设计、交通组织、赛后利用等多方面的内容,同时在这里可以看到钢结构与外立面之间一一对应,协调一致的逻辑关系。

杭州奥体中心体育游泳馆项目中的BIM应用

图5两馆中部连接体内部空间效果图

公司把设计重点放在如何衬托体育比赛本身的魅力上,因而并不打算对室内做过多的装饰、装修,在体育馆和游泳馆的比赛大厅中都裸露着曲线形态的钢结构,流线曲面和钢结构与外立面一一对应,给观众非凡的心理体验。

杭州奥体中心体育游泳馆项目中的BIM应用

杭州奥体中心体育游泳馆项目中的BIM应用

图6两馆比赛大厅室内效果图

项目难点

如何适应复杂环境——周边城市环境十分丰富,建筑既要与奥体博览城的体育场与博览中心相互呼应,又要形成轴线与钱塘江对岸的城市中心相呼应,形态必须在各朝向都巧妙适应环境;场地地形复杂,既有宏大的钱塘江,又有河流及地下暗河等,需要仔细分析,提出安全完善的地形策略。

如何参数化自动生成复杂曲面造型——建筑无法用传统投影法设计建造,必须编写参数化脚本将抽象数学逻辑转化为曲面空间形体,对从整体造型到子系统到细部全程加以数学描述并予以定位。

如何使复杂的钢结构与建筑紧密一致——室内空间裸露钢结构,钢结构空间分布体现了结构的力学美感,两馆中间连接体还有大量的室内外连通区域,钢结构与外幕墙直接对接,二者需要逻辑一致性。

如何在超复杂空间下整合机电——网壳中的机电管线全部沿曲面设置,需要用BIM来整合机电与钢结构及其他相关专业,共同解决室内空气组织、保温隔声、检修、灯光、室外的雨水和排水沟系统等设计挑战。

设计团队的协同作业和生产效率的提高——大型综合体项目设计团队众多,应用软件众多,如何协作高效?需要建立有效的BIM协作平台。

设计周期和流程

设计周期:

2009年初——奥体中心总图规划——确定体育游泳馆采用两馆连接方式;

2009年6月——体育游泳馆方案设计——确定两馆的规模和功能,初步确定了形态和生成逻辑;

2009年6月~2010年3月——体育游泳馆初步设计——建立逻辑造型与钢结构、机电顾问团队初步建立BIM模型;

2010年9月~2011年5月——体育游泳馆施工图设计——完善协作平台/建立完整的BIM模型/协调各团队工作/设计输出。

设计流程:

这里用图示表示了施工图设计的整体设计流程。在这里,设计院内各专业之间,以及顾问团队之间,共同组成了一个网络状的分工合作模式,围绕钢结构网壳和平台下建筑两个大的分部进行综合BIM设计,其中参数化设计作为网壳设计的核心,在其中起到了关键作用。

杭州奥体中心体育游泳馆项目中的BIM应用

图7施工图设计流程

BIM在方案草创阶段的应用——基础分析和造型

在设计草创阶段,面对复杂周边环境,项目组将建筑确定为流线体量。这个流线体的基本容量应满足两座场馆规模的需要,并在此之上确定一个可以用数学规律实现的计算体量关系的逻辑,这就需要设定一系列决定体量的参数。在这个阶段,北京市建筑设计研究院有限公司对体量大小与座位规模的关系做了参数化的基础研究,并找到了其中的规律,建筑的形态随着场馆座位数的规模,可以有一定程度的响应变化,这样,建筑的形态和功能便建立了对应关系,使形态以及形态的变化找到了逻辑基础。

杭州奥体中心体育游泳馆项目中的BIM应用

图8方案基础参数推敲

同时,由于场地临钱塘江和内河,并且内部有若干层平台,标高十分复杂,因此项目团队使用了Autodesk Infraworks软件对场地做了三维模拟并反复修改标高。

杭州奥体中心体育游泳馆项目中的BIM应用

图9场地地形推敲

由于该项目的最复杂点在于造型的完整性,其基本形态是有钢结构塑造成型的。同时,钢结构在大部分空间中是暴露在空间视线中的,建筑因此减少了大部分内装饰部件,体现了体育建筑简洁有力的性格。在此钢结构的重要性不言而喻,所以在方案早期,项目组就与钢结构专业就钢结构布置的基本问题进行了组织和多次反复计算,两者经过了匹配研究,钢结构的基本逻辑在方案早期即已经被确定。钢结构基准面和钢结构呈交互关系,并反复调试钢结构的尺度。钢结构反馈给建筑的基本要求——结构形式、分格数、分格大小、网架高度等也成为造型的参数之一,在下一步中成为造型的决定因素之一。

杭州奥体中心体育游泳馆项目中的BIM应用

图10造型和钢结构的基础配合

方案早期阶段的最后,项目组还根据该项目特殊造型集中在网壳上,其他部分只复杂在二维平面内的特点,将工程大体分为上下两个部分,上部复杂造型采取以参数化逻辑关系为主的BIM手段,下部采取常规BIM手段进行设计,项目的数字小组把攻关的重点放在网壳设计上。

杭州奥体中心体育游泳馆项目中的BIM应用

图11BIM区域竖向分区

参数化自动生成

参数化设计是该项目造型完成的关键步骤。北京市建筑设计研究院有限公司初始设想的造型是由三个部分连缀起来的平滑空间曲面,体育馆、游泳馆两个主空间的巨大屋盖位于两端,他们由位于中间的连接体平滑联系成一体。

造型时先平面后剖面产生了满足场馆功能尺度的基础曲面,接下来加入了檐廊入口、南北入口、中部斗形体等特殊造型,完成了可满足建筑的全部功能需求的基础造型。以上步骤全部由参数化通过逻辑编程达成。

接下来的参数化设计内容向两个方向发展,其一为建筑外表皮幕墙设计,其二为内部结构和防水布置等建造和构造问题的设计。外表皮和内部结构的布置借助参数化达到了逻辑上的内外统一,这两个深化方向都分别包括了面向构思的“实现设计”和面向建造的“优化设计”两个过程,完成这两个方向后,参数化设计即接近完成。

杭州奥体中心体育游泳馆项目中的BIM应用

图12参数化分部示意图

首先项目团队通过平面逻辑和确定、水平分点和连线、定义脊线、定义剖面椭圆、完成基础曲面等步骤建立起基准面模型,作为整个设计的基础造型,同时在基础造型上进行了逻辑上的网格划分,建立了一整套从平面出发到造型的逻辑关系,修改其中任何一个参数,都会对造型进行控制和修改。

完成这些步骤之后,项目团队得到了外幕墙基准面,并在基准面上做了网格划分。在此过程中出现的参数可分为两大类:一类参数可以影响外幕墙基准面的形态,主要有椭圆方程式、参考脊线点坐标,这些参数可称为体型参数,它们会决定曲面覆盖的容积;第二类参数影响网格的密度,包括基准线上的分点数目、椭圆线上的分点数目。在实际建造中,密度参数影响了单元面板的大小,并且由于外幕墙曲面的网格与钢网壳结构的网格存在联动关系,因此密度参数也决定了钢网壳结构网格的划分。

紧接着项目团队将在这些基础曲面上,通过一致的逻辑和不同的参数进行逻辑上的钢结构设计,完成钢结构上下弦曲线中心线的建模,从而使钢结构和外幕墙曲面以及分格达到一一对应的状态。

杭州奥体中心体育游泳馆项目中的BIM应用

图13参数化完成钢结构中心线设计

前面步骤通过逻辑生成的造型虽然很流畅,但过于完整了,也不适应功能的需求。北京市建筑设计研究院有限公司又根据功能需要加入了一些特殊部位,对完整的形态产生了一些修剪,增加些有趣的变化,使得造型更加生动。这些部位包括中部斗形连接体、两端檐廊、四个入口以及直立锁边排水层,这些特殊部位都具有各自独立的逻辑,并附着在基础曲面之上,但并不对基础曲面的逻辑造成系统破坏。其层级关系,使基础曲面调整时,特殊部位跟随变化,但特殊部位调整时,对其他部位不造成影响。

杭州奥体中心体育游泳馆项目中的BIM应用

图14特殊部位——中部斗形连接体

杭州奥体中心体育游泳馆项目中的BIM应用

图15特殊部位——两端檐廊

杭州奥体中心体育游泳馆项目中的BIM应用

图16特殊部位——南北入口

杭州奥体中心体育游泳馆项目中的BIM应用

图17特殊部位——直立锁边排水屋面

外幕墙表皮是建筑外墙上微观单元的组合,如何在宏观曲面上定位他们,并用可实际建造的方式实施他们是一个有趣的挑战。最初的设想是让表皮呈现出生物的鳞片状的形态,参数化设计会使形态设计与更为细小的构造单元设计直接地联系在一起,并且相互影响着。在操作层面,项目团队将为上一阶段划分的每个菱形网格赋予一个立体造型单元。菱形网格的划分是对曲面的细分,而每个网格上的单元形态的设计将最终积分成为对整体形态的重构,将宏观曲面划分与微观单元形态联系起来的是二者定位信息的相互关联,每一个单元形态会根据自己所处的位置发生变形,以适应其所在的曲面环境。这样的建筑表皮就好像生物鳞片一样具有有机的渐变形态。

经过最初的多方案比较,最终确定了以外幕墙单元周长大小为参数,在两个方向对增加外幕墙变化的方案。变化其一为每个单元片一端翘起,其二为在单元上开与所在单元周长呈反比的透光孔洞,这样周长越小的单元片开孔越大。由于最小的单元片位于中部连接体上空,这里开孔将最大,这与项目团队希望中部连接体有较大开放性的初衷不谋而合。

不仅如此,在深化阶段,项目团队还将幕墙构件的细节——从角码卡件到螺栓——全部建立可视化模型,进行了一次虚拟安装建造,避免可能发生的构件相互碰撞等不匹配情况出现。

杭州奥体中心体育游泳馆项目中的BIM应用

杭州奥体中心体育游泳馆项目中的BIM应用

图18外幕墙单元从逻辑到构件建模示意图

钢结构BIM设计

前一步参数化设计为项目的造型奠定了基础,但参数化形成的一整套逻辑体系和计算关系更多存在于虚拟世界中,而钢结构BIM的步骤则通过钢结构的构件化,将虚拟世界中的中心线和曲面等抽象的要素物质化起来。BIM强大的可视化模型最终使工程设计从虚拟走向实际的加工和生产,使项目团队直观的看到了完成后实际情况。

在钢结构深化中,北京市建筑设计研究院有限公司通过分析每一榀空间杆件的曲率,发现杆件越是靠近下部支撑端,其曲率越大,相应的结构计算也证明,其相应的弯扭程度和内部应力也越大;而杆件越靠近顶端,其曲率和弯扭程度越小。因此项目团队将最下两段杆件设计为弯扭杆件,而上部为直杆件。这样,既符合了受力情况,又节省了造价,同时与观众更多更直观的接触网壳下部也是吻合的。类似的推敲也解决了复杂结构在空间中出现的各种难点和节点,包括空中节点和落地节点等的一系列问题,完成了钢结构的设计。

杭州奥体中心体育游泳馆项目中的BIM应用

图19钢结构布置形态

杭州奥体中心体育游泳馆项目中的BIM应用

图20钢结构从逻辑到杆件化

杭州奥体中心体育游泳馆项目中的BIM应用

图21钢结构受力

杭州奥体中心体育游泳馆项目中的BIM应用

杭州奥体中心体育游泳馆项目中的BIM应用

图22钢结构杆件难点和节点设计设计

机电整合和节能设计

机电整合以及与之密切联系的节能设计,是该项目BIM设计的又一个重点。由于建筑造型复杂,可以想象将大大增加附着在复杂造型的机电管线的设计复杂性。在这里,北京市建筑设计研究院有限公司仍然通过BIM模型强大的可视化功能,将所有构件进行建模推敲,对他们之间的关系和是否碰撞进行检查检测,排除了二维图中难以发现的诸多问题。这些系统包括管线综合、空间管线以及雨水系统等。

不仅如此,项目团队还在设计之初就开始对建筑自身的复杂造型对节能的影响进行评估,在施工图阶段,运用了相应的软件对节能系统提出的设想进行了复核和检验。

杭州奥体中心体育游泳馆项目中的BIM应用

图23双层网架内部管线系统布置和检查

杭州奥体中心体育游泳馆项目中的BIM应用

图24游泳馆顶部空间风管布置

杭州奥体中心体育游泳馆项目中的BIM应用

图25游泳馆顶部空间风管布置

杭州奥体中心体育游泳馆项目中的BIM应用

图26空间雨水系统布置和检查

杭州奥体中心体育游泳馆项目中的BIM应用

图27室内风环境模拟

杭州奥体中心体育游泳馆项目中的BIM应用

图28室外风环境模拟

施工准备、构件组织和工程量统计

BIM应用的另一大优势是在复杂造型条件下,实际建造开始之前进行一系列的数据统计,以达到对构件相互关系的组织、构件数量的统计以及工程用量的统计,使设计方和施工方都能心中有数。可以想象,该项目在实施之前,各方面都会希望设计方提供相应的统计参考数据。北京市建筑设计研究院有限公司设计自身也希望通过数据统计掌握对造型和建造可调可控的内在规律。因此项目团队设计了一整套数据支撑体系,在设计完成前,提出一整套数据,未来可对建造进行必要的指导。

首先在全可视化模型中进行了全面的碰撞检查,其次分别对钢结构和外幕墙面板两个大的系统进行坐标定位和数量统计等。

杭州奥体中心体育游泳馆项目中的BIM应用

图29碰撞检查和数据统计

团队协作和设计输出

BIM的最终目的是使建筑工作者在面对日益复杂的建筑建造时,提出最有效率最具可行性的设计建造方法,使一切工作最终达到井然有序的状态。因此,如何建立有效的团队协作平台体系是BIM中不露峥嵘,但却是必不可少的环节。由于团队协作并不与软件相对应,因此团队协作更多的是一种协调机制而非单纯依赖软件的通用性,反之,软件的通用性却可以大大促进团队协作间的通顺性。杭州奥体中心体育游泳馆项目在跨越多种软件平台的同时,通过对文件系统命名,文件系统组织,在文件夹之间解决软件通用性的问题,达到各团队之间最有效协作。在这里,北京市建筑设计研究院有限公司建议各项目根据自身规模和需要,制定切实可行的协作平台等级,协作平台宜成为一个“必要复杂程度下最大程度简化”的系统。

三维向二维输出也是目前的一个BIM热点问题,对于该项目这样复杂的造型设计,项目团队相信三维直接输出将是最终解决方案,但在目前的行业现实中,仍然以二维输出为最终保存的媒介,因此整个团队也花费了相当的精力将三维模型组织为二维输出,并为此建立了一套出图体系,在输出环节上,北京市建筑设计研究院有限公司深感到软件的巨大推动作用,希望以欧特克公司为代表的软件供应商可以提供更完善的解决方案。

杭州奥体中心体育游泳馆项目的输出在传统二维图纸的基础上,增加了数据输出和BIM模型两个环节,在现阶段最大程度满足了各方各面的需求。其中的数据输出将供施工方直接引用和参考,而BIM模型对后期建造以及建成后维护都将产生积极的作用。

杭州奥体中心体育游泳馆项目中的BIM应用

图30输出的二维设计图纸

杭州奥体中心体育游泳馆项目中的BIM应用

图31输出的幕墙面板数据

杭州奥体中心体育游泳馆项目中的BIM应用

图32输出的BIM模型

总结

杭州奥体中心体育游泳馆项目具有高度的造型复杂性和内部空间复杂性,包含了幕墙、钢结构系统,比赛大厅、观众休息大厅,内部支撑结构、管线综合等各个方面。基于BIM软件的通用性以及便捷性,确保了在各个设计阶段良好的实用性,同时保持与各专业之间紧密的联系及反馈。北京市建筑设计研究院有限公司希望能够在建筑设计的全生命周期里运用BIM技术为各专业提供精准的可视化模型,在逐步深化使用BIM系统的过程中也获得了一些感受:

BIM是推动当前建筑设计方法的重要动力,对更好更有效率方法的执着是建筑师的一贯追求。对类似本项目的特殊造型工程,BIM应用不可或缺,也是解决空间曲面建筑的有效途径。

数学领域在建筑上应用的前景广阔,利用参数化平台,未来设计中更可能引入更多其他科学领域的理论模型,这将大大拓宽建筑设计的方法,并将推动新的建筑评价和审美体系的建立。同时,建筑师需要在传统图形思考的同时,学习适应数学和逻辑的思考方法。

通过BIM和协作平台的应用,让设计人员从小作坊工作形态下解脱出来,形成更细致更紧密更有利于配合的专业分工,有利于大幅提高大型建筑的设计工作效率。

BIM应用很大程度上依赖于相应软件,软件平台的成熟性、便捷性能更好的对应建筑设计。




美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

  乡 村 小 镇 规 划 设 计 方 案

前几天社长在后台征集

#泥萌需要的设计素材#

收到了很多宝宝的留言,社长真的都记在小本本上了

很多宝宝都在问美丽乡村、特色小镇的规划案例

铛铛铛!有了社长不再怕!



美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)



  后 台 回 复 1201

乡村小镇规划设计方案

这方面的资源其实不是很多,社长精选了九套质量很高的小镇·乡村规划方案,文件共3.5G,每一套都有完整的文本,其中有两套非常完整的案例,包含了CAD图纸、SU模型、PSD源文件,完整的方案可以提供一个整体的设计逻辑,对于自己的规划方案非常有帮助。

(以下图示 仅部分显示)



  1、中国成都熊猫小镇.悦榕庄整体规划方案

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 2、武汉世茂锦绣长江规划设计及一期建筑设计

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 3、新丰村规划方案

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 4、塘西乡村规划图纸、文本

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 5、东瞿村规划文本

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 6、成都市新津县金宸国际旅游小镇概念规划

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 7、嘉兴南湖金融小镇

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 8、徽派老街景观设计方案(附CAD图纸、SU模型)



美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

 9、美丽乡村商业街景改造案例(附cad、su、psd源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)

美丽乡村 | 特色小镇 | 精选乡村小镇规划设计方案(附文本、CAD、SU、PSD源文件)
