如何计算给水管管径?

流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或(m3/h);用重量表示流量单位是kg/s或t/h。

流体在管道内流动时,在一定时间内所流过的距离为流速,流速一般指流体的平均流速,单位为m/s。

流量与管道断面及流速成正比,三者之间关系:

Q = (πD2)/4·v·3600 (m3/ h )

式中  Q — 流量(m3/h或t/h );

     D — 管道内径(m);

     V — 流体平均速度(m/s)。

根据上式,当流速一定时,其流量与管径的平方成正比,在施工中遇到管径替代时,应进行计算后方可代用。例如用二根DN50的管代替一根DN100的管是不允许的,从公式得知DN100的管道流量是DN50管道流量的4倍,因此必须用4根DN50的管才能代用DN100的管。 暖通南社

给水管道经济流速:

影响给水管道经济流速的因素很多,精确计算非常复杂。

对于单独的压力输水管道,经济管径公式:

D=(fQ^3)^[1/(a+m)]

式中:f—经济因素,与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数;Q—管道输水流量;a—管道造价公式中的指数;m—管道水头损失计算公式中的指数。

为简化计算,取f=1,a=1.8,m=5.3,则 经济管径公式可简化为:

D=Q^0.42

例:管道流量 22 L/S,求经济管径为多少?

解:Q=22 L/S=0.022m^3/s

经济管径D=Q^0.42=0.022^0.42=0.201m,所以经济管径可取200mm。

水头损失:

没有压力与流速的计算公式,管道的水力计算包括长管水力计算和短管水力计算。区别是后者在计算时忽略了局部水头损失,只考虑沿程水头损失。(水头损失可以理解为固体相对运动的摩擦力)

以常用的长管自由出流为例,则计算公式为 :

H=(v^2*L)/(C^2*R),

其中H为水头,可以由压力换算, L是管的长度, v是管道出流的流速, R是水力半径R=管道断面面积/内壁周长=r/2,C是谢才系数C=R^(1/6)/n。

给水管径选择:

1、支管流速选择范围0..8~1.2m/s。

2、干管流速选择范围1.2~2m/s。

3、管段压力降选择范围0.3~0.5kgf/cm2。【3~5m扬程】

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管 则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的镀锌管径

一般工程上计算时,水管路,压力常见为0.1-0.6MPa,水在水管中流速在1-3米/秒,常取1.5米/秒。

流量=管截面积×流速=0.002827×管径^2×流速(立方米/小时)^2:平方。管径单位:mm

管径=sqrt(353.68×流量/流速)

sqrt:开平方

饱和蒸汽的公式与水相同,只是流速一般取20–40米/秒。

如果需要精确计算就要先假定流速,再根据水的粘度、密度及管径先计算出雷诺准数,再由雷诺准数计算出沿程阻力系数,并将管路中的管件(如三通、弯头、阀门、变径等)都查表查出等效管长度,最后由沿程阻力系数与管路总长(包括等效管长度)计算出总管路压力损失,并根据伯努利计算出实际流速,再次用实际流速按以上过程计算,直至两者接近(叠代试算法)。因此实际中很少友人这么算,基本上都是根据压差的大小选不同的流速,按最前面的方法计算。

一般一户的话,取三个人或者4个人,按照卫生间,厨房设备取用水量,设备比较齐全的去200-300L/人*天,设备比较简单的,就取150-250L/人*天。住宅按24小时使用设计,(除以24就是每小时平均用水量)再乘以修正系数,就是最大秒流量,(用水高峰,比如中午的时候)也就是说你秒流量=(100户*4个人*200L/人*天)/(24h*3600s/h)*2.5=2.31485L/S,这个就是给水主干管的流量。




OCR完整版 13ZJ301 建筑无障碍设施图集(中南标).pdf

资源简介/截图:
中南地区工程建设标谁设计 建筑图集
建筑无障碍设施
图集号:13ZJ301
主编单位:宜昌市建筑设计研究院有限责任公司
批准单位:湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广酒社族自治区住房和城乡建设厅、海南省住房和城乡建设厅
批准文号:鄂建[2013]20号
生效日期:2013.12.1

1适用范围
适用于新建、改建和扩建的城市道路、城市广场、城市绿地、居住区、居住建筑、公共建筑、福利及特殊建筑和历史文物保护建筑等。
2设计内容
本图集编制的内容有建筑物无章碍设计中的坡道、平台、门、楼梯、电檬、公共浴室、公共厕所、专用厕所、无障碍客房、无俺碍住房及其厨房、卫生间、安全抓杆、服务台等:城市道路无障碍设计中的人行造中的盲道、坡道、缘石装道,人行过街天桥与人行过街地道中的盲道、坡道和升降平台、雨水算槽等。
3设计依据
GB50763-2012《无障碍设计规范》
JGJ122-99《老年人建筑设计规范》
GB50352-2005《民用建筑设计通则:
GB50180-93(2002年版》《城市居住区规划设计规范
JGJ39-87《托儿所、幼儿园建筑设计规范,
GB10000-88《中国成年人人体尺寸》
GB50642-2011《无障碍设施施工验收及维护规范》
4采用材料
4.1除图中注明外,朝箭为HPB300,HRB335,焊条用E43系列,焊高6mm:水泥的强度等级不低于32.5级:锅:混凝士为C25,素混凝土为C15.
水泥砂浆的强度等级不低于M5.
4.2木扶手用票木或其它硬杂木制作.用材要充分千燥,其含水率≤14%4.3不锈钢材料采用316号不锈钢,电焊时采用不锈钢焊条,焊接应符合GJ81-2002有关技术的规定
4.4不锈钢管管径≤020时,壁厚≥1mm:>020时,壁厚≥1.5mm:
法兰盘采用市售不锈钢成品时,壁厚≥1mm.
4.5所有材料应符合现行材科标准的视定,各金属和木构件表面应光滑、平直、无毛刺,安装后不应有至斜、扭曲、交形等缺陷
5选用方法
(略)

13ZJ301图集内容索引:

目录1
说明3
一、缘石坡道和盲道
人行道的缘石坡道平面位置5
立体交叉中盲道、缘石坡道位置示意图…6
人行道的缘石坡道平面形式7
人行道的缘石坡道做法9
人行道的行进盲道与提示盲道设置10
公交车站提示盲道设置12
人行天桥提示盲道设置13
二、无座碍出入口和无碍通道、门
建筑出入口轮构坡道平面14
轮椅坡道设计要求………15
坡道栏板、靠墙扶手16
坡道栏杆扶手17
坡道双层扶手18
坡道地面做法19
过衡坡道防滑条做法20
走道状手类型21
走道木扶手详图22
走道金属管扶手详图23
走道护墙类型无第碍门………………40
平开门拉手、辅助拉手位置27
卫生间隔问门、门拉手、门护扳28
门洞及电梯自道设置………29
门外滤水箅、槽详图30
室外雨水算详图………31
水平旋转安全抓杆(成品)67
可垂直旋转安金抓杆(成品)68
吊梯式安金抓杆(成品)………………………69
幼儿无薄碍卫生问岁全抓杆70
安全抓杆安装详图…………75
五,轮椅席位和无碍机动车停车役
观众厅轮椅席位布置示例………76
无章得机动车停车位及轮椅通道布翼77
六、低位服务设施
低位很务设施……………………………………78
低位服务设施示例………79
七、无南得标识和信息无障碍
无障得标志…………80
无障码设施标志牌81
用于指示方向的无摩码设施标志牌82
无障碍标志牌布置形式83
无障碍标志牌做法84
官人触摸台和触摸牌88
八、附录基础参数
轮椅及挂杖者所酱空间参数89
乘轮椅者使用设施尺度参数90
各类公共走道宽度类型…………91
预制能感导向块材选困及设计要求92
预制触感导向块材型号规格及纹样详图93




混凝土地面出现裂缝怎么处理?

钢筋混凝土结构破坏倒塌的工程质量事故,绝大多数是从裂缝的扩展开始的;其实,只要仔细观察不难发现,普通的钢筋混凝土结构又一般都是带裂缝受力工作的,假如借助仪器,甚至还可以发现裂缝是时刻发生变化的,随着裂缝的发展变化,结构构件的耐久性和适用性会不同程度的降低,严重的甚至会导致结构构件的破坏;所以研究裂缝的形态、分析裂缝产生的原因和裂缝对结构功能的影响并加以控制是一个十分重要的。

一、混凝土裂缝种类:

外荷载引起的裂缝: 外荷载作用下产生的结构裂缝一般具有很强的规律性 ,通过分析就可以读出正确的结论。如:矩形楼板板面裂缝成环状,沿框架梁分布,板底裂缝成十字或米字集中于跨中;转角阳台或挑檐板裂缝位于板面起始于墙板交界以角点为中心成米字形向外延伸。受力裂缝,其裂缝与荷载有关,预示结构承载力可能不足或存在严重问题。
温度收缩裂缝:温度收缩裂缝是一种最常见的裂缝,主要是由于结构的温度变形及材料的收缩变形受阻及应力超标所致。现浇板收缩裂缝主要集中在房屋的中部和房屋四周阳角处,裂缝成枣核状止于梁边。房屋四周阳角处的房间在离开阳角1米左右,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝。其原因主要是砼的收缩特性和温差双重作用所引起的,并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看,现行设计侧重于按强度考虑,未充分按温差和混凝土收缩特性等多种因素作综合考虑,配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,限制了楼面板砼的自由变形,因此在温差和砼收缩变化时,板面在配筋薄弱处(即在分离式配筋的负弯矩筋和放射筋的未端结束处)首先开裂,产生45度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响,但在有水的情况下会发生渗漏,影响正常使用。
地基不均匀沉降产生的裂缝:由于地基沉降不均匀使上部结构产生附加应力,导致楼板裂缝。不均匀沉降产生的裂缝多属贯穿性裂缝,其走向与沉降情况有关。

使用商品混凝土引起的收缩裂缝:商品混凝土由于采用泵送,混凝土的流动性要好,因此一般商品混凝土的坍落度都较大,水灰比较大,如保证水灰比则要增加水泥用量,这样就使混凝土在硬化阶段出现收缩裂缝。裂缝的产生大多在砼浇筑初期,即浇捣后4~6小时左右,裂缝形状不规则且长短不一,互不连贯,产生裂缝部分大多为水泥浮浆层和砂浆层。有于砼坍落度偏大,表面经过振捣形成一层水泥含量较多,收缩性较大的水泥浮浆层及砂浆层一方面由于砼初凝时表面游离水分蒸发过快产生急剧的体积收缩,而此时砼早期强度较低(面层为砂浆层 强度更低),不能抵抗这种变形应力而导致砼表面开裂,另一方面由于面层浮浆或砂浆的收缩值比基层砼大许多,而造成变形值不同导致面层开裂。
预埋管线引起的楼板裂缝:预埋线管处沿管线方向出现表面裂缝;局部出现呈发散状或龟裂状的不规则裂缝。预埋线管,特别是多根线管的集散处是截面砼受到较多削弱,从而引起应力集中,容易导致裂缝发生的薄弱部位。当预理线管的直径较小,并且房屋的开间宽度也较小,同时线管的敷设走向又不垂直于砼的收缩和受拉方向时,一般不会发生楼面裂缝。反之,当预埋线管的直径较大,开间宽度也较大,并且线管的敷设走向又垂直于砼的收缩和受拉力向时,就很容易发生楼面裂缝。因此对于较粗的管线或多根线管的集散处,应按要求增设垂直于线管的短钢筋网加强。
施工原因引起混凝土楼板裂缝:养护不到位,强制性规范要求混凝土养护要覆盖并浇水,现在大多数不覆盖,浇水也不能保证经常性湿润;施工速度过快,上荷早,特别是砖混住宅楼板,前一天浇筑完楼板,第二天即上砖、走车,造成早期混凝土受损;拆模过早或刚度不够;施工时楼板混凝土盖筋被踩弯、踩倒,保护层过厚,承载力下降。

二、混凝土裂缝产生的原因:

1、钢筋混凝土现浇板裂缝原因的分析
通常情况下,现浇板裂缝一般表现为:不规则、不连贯表面微裂缝;表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因,主要有施工、设计及混凝土原材料等方面的原因,以下将逐一具体分析。
1.1混凝土原材料质量方面
1.1.1水泥凝结或膨胀不正常,如水泥安定性不稳定,水泥中含有生石灰或氧化镁,这些成分在和水化合后产生体积膨胀,产生裂缝。
1.1.2如果骨料中含泥量过多,则随着混凝土的干燥,会产生不规则的网状裂缝。
1.1.3碱-骨料反应:蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应,生成有膨胀能力的碱-硅凝胶而引起混凝土膨胀破坏,产生裂缝。
1.1.4水灰比、坍落度过大,或使用过量粉砂混凝土强度值对水灰比变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外渗混合材料外加剂溶液的计量偏差,将直接影响混凝土的强度。而采用含泥量大的粉砂配置的混凝土收缩大,抗拉强度低,容易因塑性收缩而产生裂缝,泵送混凝土为了满足泵送条件,坍落度大,流动性好,易产生局部粗骨料少、砂浆多的现象,此时,混凝土脱水干缩时,就会产生表面裂缝。

1.2施工质量方面
1.2.1混凝土施工过分振捣,模板、垫层过于干燥的混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。
1.2.2混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面,形成含水量很大的水泥浆层,水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙,引起表面体积碳水化收缩,导致混凝土板表面龟裂。
1.2.3施工工艺不当引起:在施工过程中由于施工工艺不当,致使支座处负筋下陷,保护层过大,固定支座变成塑性铰支座,使板上部沿梁支座处产生裂缝。楼板的弹性变形及支座处的负弯矩施工中在混凝土未达到规定强度,过早拆模,或者在混凝土未达到终凝时间就上荷载,造成混凝土楼板的弹性变形,致使砼早期强度低或无强度时,承受弯、压、拉应力,导致楼板产生内伤或断裂;大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。
1.2.4后浇带施工不慎而造成的板面裂缝:为了解决钢筋混凝土收缩变形和温度应力,规范要求采用施工后浇带法,有些施工后浇带不完全按设计要求施工,例如施工未留好施工缝;板的后浇带不支模板,造成斜坡槎;疏松混凝土未彻底凿除等都可能造成板面的裂缝。
1.2.5楼面垫层铺设的暗装水管、电线套管铺设不当,如水管、电线套管铺设不够牢靠、集中铺设、上下交叠铺设致使水管、电线套管上皮在垫层厚度1/3以内,保护层厚度不足都可能造成板面沿管线长度方向产生裂缝。
1.2.6混凝土的收缩(温度裂缝):众所周知,混凝土引起收缩的原因,在硬化初期主要是由于水泥的水化作用,形成一种新的水泥结晶体,这种结晶体化合物较原材料体积小,因而引起混凝土体积的收缩,即所谓的凝缩,后期主要是混凝土内自由水蒸发而引起的干缩。而且,如果混凝土处在一个温度变化较大的环境下,将会使其收缩更为加剧。如施工发生的夏季炎热气温下,石子表面温度升高,使石子体积膨胀,拌制成混凝土后,石子受冷收缩,使混凝土表面出现发丝裂缝;混凝土浇捣后未及时浇水养护,混凝土在较高温度下失水收缩,水化热释放量较大,而又未及时得到水分的补充,因而在硬化过程中,现浇板受到支座的约束,势必产生温度应力而出现裂缝,这些裂缝也首先产生在较薄弱的部位,即板角处。另外,室内外温差变化较大,也要引起一定的裂缝。
1.2.7目前在主体结构的施工过程中,普遍存在着质量与工期之间的较大矛盾。一般主体结构的楼层施工速度平均为5-7天左右一层,最快时甚至不足5天一层。因此在楼层混凝土浇筑完毕后不足24小时的养护时间,就忙着进行钢筋绑扎、材料吊运等施工活动,这就给大开间部位的房间雪上加霜。除了大开间的混凝土总收缩值较小开间要大的不利因素外,更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。并且这些裂缝一旦形成,就难于闭合,形成永久性裂缝。

三、裂缝的预防措施

1 结构设计控制措施
1.1、严格控制混凝土施工配合比。根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。严格控制水灰和水泥用量。选择级配良好的石子,减小、空隙率和砂率以减少收缩量,提高混凝土抗裂强度。值得注意的是近十几年来,我国一些城市为实现文明施工,提高设备利用率,节约能源,都采用商品混凝土。因此加强对商品混凝土进行塌落度的检查是保证施工质量的重要因素。
1.2、在混凝土浇捣前,应先将基层和模板浇水湿透,避免过多吸收水分,浇捣过程中应尽量做到既振捣充分又避免过度。
1.3、混凝土楼板浇筑完毕后,表面刮抹应限制到最小程度,防止在混凝土表面撒干水泥刮抹,并加强混凝土早期养护。楼板浇筑后,对板面应及时用材料覆盖、保温,认真养护,防止强风和烈日曝晒。
1.4、严格施工操作程序,不盲目赶工。杜绝过早上传、上荷载和过早拆模。在楼板浇捣过程中更要派专人护筋,避免踩弯面负筋的现象发生。通过在大梁两侧的面层内配置通长的钢筋网片,承受支座负弯矩,避免因不均匀沉降而产生的裂缝。
1.5 工程裂缝产生的主要原因是混凝土的变形。如温度变形、收缩变形、基础不均匀沉降变形等,此类因变形引起的裂缝几乎占到全部裂缝的80%以上。在变形作用下,结构抗力取决于混凝土的抗拉性能,当抗拉应力超过设计强度时,应验算裂缝间距,再根据裂缝间距验算裂缝宽度。
1.6 现浇板板厚宜控制在跨度的1/30,最小板厚不宜小于110mm(厨房、浴厕、阳台板最小厚度不小于90mm)。有交叉管线时板厚不宜小于120mm。
1.7 楼板宜采用热轧带肋钢筋以增加其握裹力,不宜采用光圆钢筋。分布钢筋与构造钢筋宜采用变形钢筋来增加与现浇混凝土的握裹力,对控制楼板裂缝的效果较好。
1.8 设计时注意构造钢筋的布置十分重要,它对构造抗裂影响很大。对连续板不宜采用分离式配筋,应采用上、下两层连续式配筋;洞口处配加强筋;对混凝土梁的腰部增配构造筋,其直径为8mm~14mm,间距约200mm。
1.9 屋面层阳角处、东西单元房间和跨度≥3.9m时,应设置双层双向钢筋,阳角处钢筋间距不宜大于100mm,跨度≥3.9m的楼板钢筋间距不宜大于150mm。跨度<3.9m的现浇楼板上面负弯矩钢筋应一隔一拉通。外墙转角处应设置放射钢筋,配筋范围应大于板跨的1/3,且长度不小于2.0m,每一转角处放射钢筋数量不少于7根,钢筋间距不宜大于100mm。
1.10 现浇楼板的混凝土强度等级不宜大于C30,特殊情况须采用高强度等级混凝土或高强度等级水泥时,要考虑采用低水化热的水泥和加强浇水养护,便于混凝土凝固时的水化热释放。
1.11 在预埋PVC电线管时,必须有一定的措施,PVC管要有支架固定,严禁两根管线交叉叠放,确须交叉时应采用专设计的塑料接线盒,以防止塑料管在管线交叉对混凝土厚度削弱过多。在预埋电线管上部应配置钢筋网片,(4@100mm宽度600mm)。若用铁管作为预埋管时,宜采用内壁涂塑黑铁管,一方面既能保证黑铁管(不镀锌钢管)与混凝土的粘结力,同时也有利于穿线和不影响混凝土的计算高度。
1.12 后浇带处理
(1)后浇带应设置在对结构受力影响较小部位,一般应从梁、板的1/3跨部位通过或从纵横相交部位或门洞口的连梁处通过。后浇带间距不宜超过30m。
(2)后浇带宽度为700mm~1000mm,板和墙应不低于45d,且同一截面受力筋搭接不超过50%。梁、板主筋不宜断开,使其保持一定联系性。
(3)后浇带浇筑时间不宜过早,以能将混凝土总降温及收缩变形完成一半以上时间为佳。从目前混凝土的收缩量来看,估计3~6月方能取得明显效果,最短不少于45天。后浇带浇筑时间应在主体封顶以后,方可有效地释放沉降的应力。
(4)后浇带中垃圾应清理干净,接缝应密实,新老混凝土界面用1:1水泥砂浆接浆。后浇带混凝土强度等级比原混凝土强度等级提高一级,且采用微膨胀混凝土,以防止新老混凝土界面产生裂缝。
(5)后浇带混凝土接缝宜设置企口缝,混凝土浇筑温度尽量与原老混凝土浇筑时温度一致。
(6)施工后浇带的施工应认真领会设计意图,制定施工方案,杜绝在后浇处出现混凝土不密实、不按图纸要求留企口缝,以及施工中钢筋被踩弯等现象。同时更要杜绝在未浇注混凝土前就将部分模板,支柱拆除而导致梁板形成悬臂,造成变形。

四、裂缝的处理方法

1、表面修补法
适用于对承载能力没有影响的表面裂缝的处理,也适用于大面积细裂缝防渗、防漏的处理。
1)表面涂抹水泥砂浆:将裂缝附近的混凝土表面凿毛,或沿裂缝凿成深15~20mm,宽150~200mm的凹槽,扫净并洒水湿润,先刷水泥净浆一层,然后用1:2的水泥砂浆分2~3层涂抹,总厚度控制在10~20mm左右,并用铁抹抹平压光。有防水要求时应用2mm厚水泥净浆及5mm厚1:2的水泥砂浆交替抹压4~5层,刚性防水层涂抹3~4小时后进行覆盖,洒水养护。在水泥砂浆中掺入占水泥重量1~3%的氯化铁防水剂,可起到促凝和提高防水性能的效果。为了使砂浆与混凝土表面结合良好,抹光后的砂浆面应覆盖塑料薄膜,并用支撑模板顶紧加压。
2)表面涂抹环氧胶泥:涂抹环氧胶泥前,先将裂缝附近80~100mm宽度范围内的灰尘、浮渣用压缩空气吹净,或用钢丝刷、砂纸、毛刷清除干净并洗净,油污可用二甲苯或丙酮擦洗一遍,如表面潮湿,应用喷灯烘烤干燥、预热,以保证环氧胶泥与混凝土粘结良好。若基层难以干燥,则用环氧煤焦油胶泥涂抹。涂抹时,用毛刷或刮板均匀蘸取胶泥,并涂刮在裂缝表面。
3)采用环氧粘贴玻璃布:玻璃布使用前应在碱水中煮沸30~60分钟,然后用清水漂净并晾干,以除去油脂,保证粘结。一般贴1~2层玻璃布。第二层玻璃布的周边应比下面一层宽10~12mm,以便压边。
4)表面涂刷油漆、沥青:涂刷前混凝土表面应干燥。
5)表面凿槽嵌补:沿混凝土裂缝凿一条深槽,槽内嵌水泥砂浆或环氧胶泥、聚氯乙烯胶泥、沥青油膏等,表面作砂浆保护层。槽内混凝土面应修理平整并清洗干净,不平处用水泥砂浆填补,保持槽内干燥,否则应先导渗、烘干,待槽内干燥后再行嵌补。环氧煤焦油胶泥可在潮湿情况下填补,但不能有淌水现象。嵌补前先用素水泥浆或稀胶泥在基层刷一层,然后用抹子或刮刀将砂浆或环氧胶泥、聚氯乙烯胶泥嵌入槽内压实,最后用1:2水泥砂浆抹平压光。在侧面或顶面嵌填时,应使用封槽托板逐段嵌托并压紧,待凝固后再将托板去掉。

2、内部修补法
内部修补法是用压浆泵将胶结料压入裂缝中,由于其凝结、硬化而起到补缝作用,以恢复结构的整体性。这种方法适用于对结构整体性有影响,或有防水、防渗要求的裂缝修补。常用的灌浆材料有水泥和化学材料,可按裂缝的性质、宽度、施工条件等具体情况选用。一般对宽度大于0.5mm的裂缝,可采用水泥灌浆,对宽度小于0.5mm的裂缝,或较大的温度收缩裂缝,宜采用化学灌浆。
1)水泥灌浆:一般用于结构的修补,主要施工程序是钻孔、冲洗、止浆、堵漏、埋管、试水、灌浆。钻孔采用风钻或打眼机进行,孔距l~1.5m,除浅孔采用骑缝孔外,—般钻孔轴线与裂缝呈30~45度斜角,孔深应穿过裂缝面0.5m以上,当有两排或两排以上的孔时,宜交错或呈梅花形布置,但应注意防止沿裂缝钻孔。冲洗在每条裂缝钻孔完毕后进行,其顺序按竖向排列自上而下逐孔冲洗。止浆及堵漏待缝面冲洗干净后,在裂缝表面用1:2的水泥砂浆或用环氧胶泥涂抹。埋管(一般用直径19~38mm的钢管作灌浆管,钢管上部加工丝扣)安装前应在外壁裹上旧棉絮并用麻丝缠紧,然后旋入孔中,孔口管壁周围的孔隙用旧棉絮或其它材料塞紧,并用水泥砂浆或硫磺砂浆封堵,防止冒浆或灌浆管从孔口脱出。试水是用0.098~0.196MPa压力水作渗水试验,采取灌浆孔压水、排气孔排水的方法,检查裂缝和管路畅通情况,然后关闭排气孔,检查止浆堵漏效果,并湿润缝面以利于粘结。灌浆应采用425号以上的普通水泥,细度要求经6400孔/cm2的标准筛过筛,筛余量在2%以下,可使用2:1、1:1、0.5:1等几种水灰比的水泥净浆或1:0.54:0.3(即水泥:粉煤灰:水)的水泥粉煤灰浆,灌浆压力一般为0.294~0.491MPa,压浆完毕时浆孔内应充满灰浆,并填入湿净砂,用棒捣实,每条裂缝应按压浆顺序依次进行,当出现大量渗漏情况时,应立即停泵堵漏,然后继续压浆。
2)化学灌浆:化学灌浆能控制凝结时间,有较高粘结强度和一定的弹性,恢复结构整体性效果较好,适用于各种情况下的裂缝修补及堵漏、防渗处理。灌浆材料应根据裂缝性质、裂缝宽度和干燥情况选用。常用的灌浆材料有环氧树脂浆液(能修补缝宽0.2mm以下的干燥裂缝)、甲凝(能灌0.03~0.1mm的干燥细微裂缝)、丙凝(用于堵水、止漏及渗水裂缝的修补,能灌0.1mm以下的细裂缝)等。环氧树脂浆液具有粘结强度高、施工操作方便、成本低等优点,应用最广。灌浆操作主要工序是表面处理(布置灌浆嘴和试气)、灌浆、封孔,一般采取骑缝直接用灌浆嘴施灌,不用另外钻孔。配制环氧浆液时,应根据气温控制材料温度和浆液的初凝时间(1小时左右)。灌浆时,操作人员要戴上防毒口罩,以防中毒。

3、结构加固法
钢筋混凝土结构的加固,应在结构评定的基础上进行,加固的目的有结构强度加固、稳定性加固、刚度加固、抗裂性能加固四种。这四种加固之间既有联系又有区别,最常遇到的是结构强度加固(即结构补强)。结构加固可分为不改变结构受力图形和改变结构受力图形的两种方法,亦可分为非预应力加固和预应力加固两类。对结构或构件存在的强度(拉、压、弯、剪、扭、疲劳)、刚度(挠曲)、裂缝(由受力、温度、沉降、安装引起的)、稳定(由倾斜、偏歪、长细比过小、支撑不妥引起的)、沉降(由不均匀荷重或不均匀地基、淤泥层、大孔土地基、回填土等引起的)、使用(净空尺寸不够、吊车卡轨、振动、钢筋锈蚀,结构腐蚀)等方面的问题,要区分局部性还是全局性的,关键部位还是次要部位的,在分析了问题产生的主要原因后,分别根据处理的原则和界限,视工程具体情况和条件,有针对性地采取适当加固方法。

五、裂缝控制设计原则与措施

钢筋混凝土结构的裂缝是不可避免的,但其有害程度是可以控制的,有害与无害的界限由结构使用功能决定的。裂缝控制的主要方法是通过设计、施工、材料等方面综合技术措施将裂缝控制在无害范围内。综合技术措施包括:合理选择结构形式,降低结构约束程度,对与水平构件梁、板、墙等采用中低强度级混凝土,加强构造配筋,如板顶部的受压区连续配筋,板的阳角及阴角配置放射筋,增加梁的腰筋间距200mm。优选有利于抗拉性能的混凝土级配,尽力减小水灰比、减少坍落度、降低砂率增加骨料粒径,降低含泥量及杂质含量。
选用影响收缩和水化热较小的外加剂和掺合料。采取保温保湿的养护技术,尽量利用混凝土后期强度(60天)。对于超长结构可采取跳仓浇灌或后浇带方法施工。对于复杂的结构难免出现少量裂缝影响正常使用和耐久性.裂缝分为表面裂缝,浅层裂缝,纵深裂缝(深层裂缝),贯穿裂缝等。少量有害裂缝采用近代化学灌浆技术处理,满足设计使用和耐久性要求,不应因此降低工程质量评定标准。




教你怎么看排水图纸

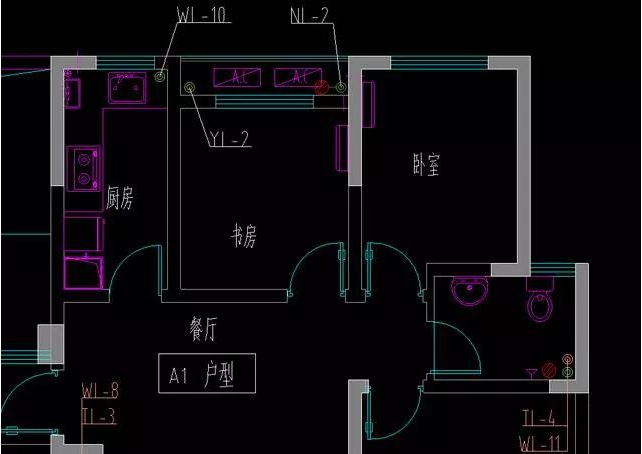

建筑给排水平面图里,我们经常会看到WL、YL、NL、TL、FL…这些字符,字符后面有个数字编号,比如:WL – 1。

WL – 1,W表示污水,L表示L立管,1代表的是立管编号!WL – 1的意思是:编号为1的污水立管,既然有编号1立管,那就肯定还会有二号、三号、四号……等其他污水立管!

建筑给排水平面图

排水平面图里,WL指污水立管(通常指卫生间与厨房排水立管),NL指空调冷凝水立管,YL指雨水立管,TL指通气立管,FL指废水立管。

不同使用类型的管道,标注肯定不会相同!在给排水平面图中,看到的只不过是立管的位置。排水管道的管道大小、各种配件的安装高度都没有标注清楚,我们就需要根据平面图的立管编号来找到相对应的立管系统图!

给排水平面图

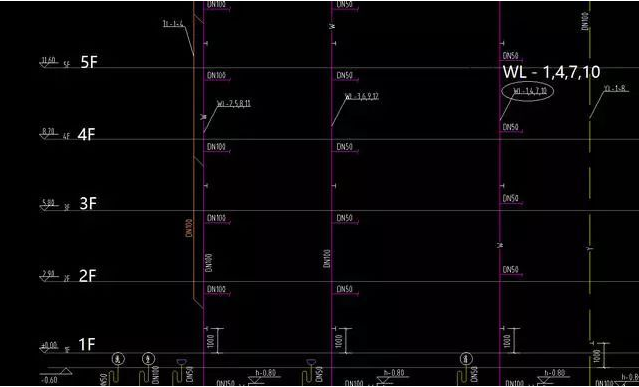

根据图一中的立管编号:WL – 10,找到与该立管相对应的立管系统图:WL – 1,4,7,10

为什么平面图中标的是:WL – 10,系统图却标的是:WL – 1,4,7,10?因为在这栋楼的立管设计中,存在同样做法的立管!

WL – 10

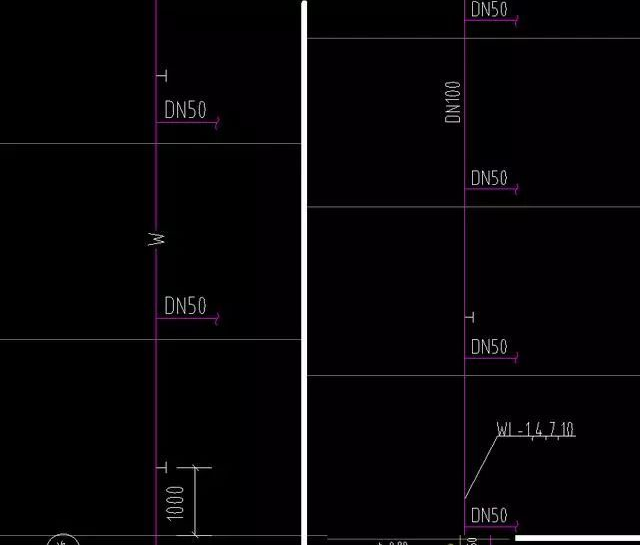

图中白色横条的楼层分割线,粉红色是管道,DN100与DN50指的是管道大小,立管100,支管50。图中个横T符号,旁边有一个1000的标注,这个则是检查口的高度。横T的标注是检查口,系统图在哪个楼层标注这个图里,哪层就需要安装检查口!

我们知道了检查口安装高度与管道大小,但是图纸中这个三通口的高度,以及三通口后的管道做法都没有!那又该怎么办呢?

WL – 10 管道系统图

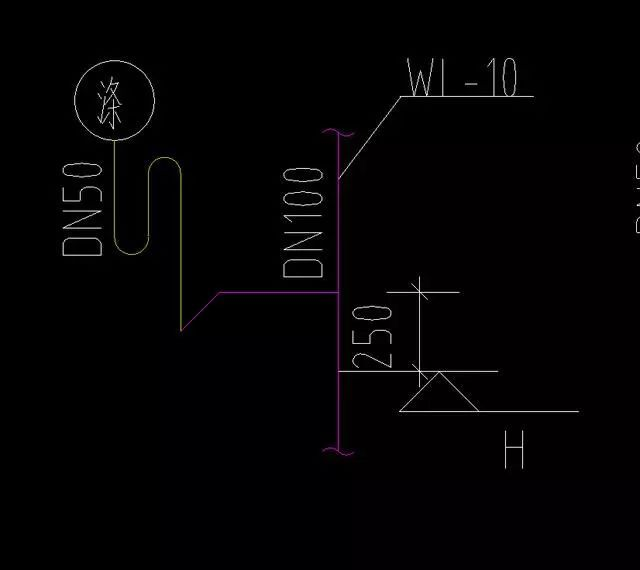

根据WL – 10立管编号,找到相对应的支管系统图!倒三角H代表高度,250则是这个三通口具体高度,三通口的高度有时候会标注在立管系统图中,看图时,需要注意!

知道三通口高度,接下来就要看看三通口方向了!

WL – 10

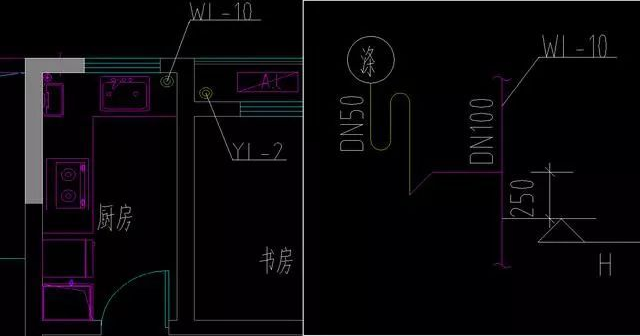

WL – 10是厨房立管,注意看一下厨房大样图支管走向或者厨房洗菜盘位置。如果图纸没有具体大样图,则需要根据洗菜盘的方向确定三通口的方向(三通口指向洗菜盘)!

大样图

图纸设计可能存在着一定差异,对于卫生间的给排水的支管设计,通常会有单独的大样图!大样图内标注着给排水的走向,位置,高度等!

根据管道编号,从平面图→系统图→大样图,一步一步来学习,这是识图的基本步骤!




给排水系统管材及连接方式有哪些?

一 、消防给水管材及接法

1. 管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管,架空时应采用内外壁热浸镀锌钢管;埋地时应采用球墨铸铁管,自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。

2. 采用钢管时压力小于等于2MPA时,最小壁厚有要求,详技术措施P274。

3. 热浸镀锌焊接钢管分为普通钢管、加厚钢管、和无缝钢管,当系统压力小于等于1.0MPA时,可采用热浸镀锌焊接钢管;当系统压力在1.0-1.6间时,应采用热浸镀锌焊接加厚钢管;当系统压力大于1.6时应采用热浸镀锌无缝钢管。

4. 当喷头为60度锥管螺纹时(NT),宜采用热浸镀锌无缝钢管。

5. 管道接口:卡箍连接、螺纹连接、法兰和焊接。系统管道的连接镀锌钢管应采用槽式连接件(卡箍)、螺纹或法兰连接。报警阀前采用内壁不防腐钢管时,可焊接连接。系统中管径DN小于等于80时,采用螺纹连接,管径DN大于80时,可采用卡箍连接、法兰连接或焊接。因卡箍连接要求的施工空间小,便于维修,是目前最佳的连接方式。

二、建筑物内排水管道管材及接法

1. 建筑物内排水管道管材应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。

2. 环境温度可能出现0度以下的场所应采用金属排水管;连续或经常排水温度大于40度或瞬时排水温度大于80度的排水管道,如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等,应采用金属排水管或耐热塑料排水管。

3. 压力排水管道可采用耐压塑料管、金属管或涂塑复合钢管。

4. 对建筑标准要求较高的建筑、要求环境安静的场所,当普通塑料排水管道的水流噪声不能满足噪声控制要求时,应采取相应空气隔声或结构隔声措施,如选用特制的消声管材及管件、采用隔声效果好的墙体(实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等)、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。

5. 排放带酸、碱性废水的实验楼、教学楼或医院等选用塑料排水管材时,应注意废水的酸碱、化学成分对塑料管材质和接口材料的侵蚀。

6. 建筑高度超过100M的高层建筑内,排水管应采用柔性接口机制排水铸铁管及其管件。

7. 通气管的管材,可采用塑料管和柔性接口机制排水铸铁管。

8. 连接方法:(1)UPVC、CPVC、SNA+PVC管材与管件的连接,宜采用配套的胶粘剂承插粘接,立管也可采用弹性密封圈连接。

(2)HDPE管道可根据不同使用性质和管径分别选用热熔连接或橡胶密封圈连接。当管道需预制安装或操作空间允许时,宜采用对焊连接;当管道需现场焊接、改装、加补安装、修补或安装空间狭窄时,宜采用电熔连接;当用于非刚性焊接或可拆场所时,应采用橡胶密封圈连接;当用于埋地敷设或同层排水暗敷时,应采用对焊连接或电熔管箍连接;当与其它排水塑料管连接时,应采用橡胶密封圈承插连接。

(3)柔性机制排水铸铁管:管道暗装或相对隐蔽的场所宜采用法兰承插式接口,明装和有观感要求的场所宜采用卡箍式接口;埋地敷设的排水铸铁管的接口宜优先选用法兰承插式柔性接口。当用于同层排水敷设在回填层内时,应采用法兰承插式接口。柔性接口排水铸铁管的接口不得设置在楼板、屋面板、墙体等结构层内。管道接口与墙、梁、板的净距不宜小于150mm。

三、建筑小区排水管材及接口及基础选用

1.排水管材应根据排水性质、成分、温度、地下水侵蚀性、外部荷载、土壤情况和施工条件等因素因地制宜就地取材,条件许可的情况下应优先采用埋地塑料排水管,并应按下列规定选用:重力流排水管宜选用埋地塑料管、混凝土管或钢筋混凝土管;排到小区污水处理装置的排水管宜采用塑料排水管;穿越管沟、河道等特殊地段或承压的管段可采用钢管或铸铁管,若采用塑料管应外加金属套管(套管直径较塑料管外径大200mm);当排水温度大于40度时应采用金属排水管或耐高温的塑料管;输送腐蚀性污水的管道可采用塑料管;位于道路及车行道下塑料排水管的环向弯曲刚度不宜小于8kN/平米,位于小区非车行道及其它地段下塑料排水管的环向弯曲刚度不宜小于4kN/平米。

2.接口:塑料排水管道承插橡胶圈、粘接、熔接、卡箍等连接方式,应根据管道材料性质和管径大小选用。混凝土、钢筋混凝土管有橡胶圈、钢丝网水泥砂浆抹带、现浇混凝土套环和膨胀水泥砂浆等四种接口形式,应根据管口形式等因素确定;铸铁管可采用橡胶圈柔性接口和水泥砂浆接口;钢管应采用焊接接口;污水及合流排水管道宜选用柔性接口;当管道穿过粉砂、细砂层并在最高地下水位下,或在地震设防烈度为8度设防区时,应采用柔性接口。

3.基础:采用塑料排水管道时,一般均采用砂石基础。采用混凝土、钢筋混凝土承插口管,地基承载力特征值fak不小于100kpa时,宜优先采用橡胶圈接口、砂石(或土弧)基础,fak小于100kpa时,应计算确定;采用混凝土、钢筋混凝土管,刚性接口时,应采用混凝土带状基础,但需每20~25m设一个柔性接口,且该处混凝土基础设变形缝。

四、给水管道管材

1.埋地管道的管材,应具有耐腐性和能承受相应的地面荷载的能力。当DN>75mm时可采用球墨铸铁管、给水塑料管和复合管;当不大于75时,可采用塑料管、复合管或经可靠防腐处理的钢管。小区室外埋地敷设的塑料管应采用硬聚氯乙烯(PVC-U)给水管和聚乙烯(PE)给水管。

室外明敷管道一般不宜采用铝塑复合管、给水塑料管。

室内给水管应选用耐腐蚀和安装连接方便可靠的管材。明敷或嵌墙敷设一般可采用塑料给水管、复合管、建筑给水薄壁不锈钢管、建筑给不铜管、经可靠防腐处理的钢管。敷设在地面找平层内宜采用建筑给水硬聚氯乙烯管、建筑给水聚丙烯管、建筑给水聚乙烯管、建筑给水氯化聚氯乙烯管,铝塑复合管、建筑给水超薄壁不锈钢塑料复合管,管道直径不得大于DN20~DN25。高层建筑给水立管不宜采用塑料管。给水泵房内及输水干管宜采用法兰连接的建筑给水钢塑复合管和给水钢塑复合压力管。

水池(箱、塔)内浸水部分管道宜采用耐腐蚀金属管材或内外涂塑焊接钢管及管件(包括法兰、水泵吸水管、溢水管、吸水喇叭、溢水漏斗等)。进出管及泄水管宜采用管内外壁及管口端涂塑钢管段或球墨铸铁管(一般用于水塔)或塑料管(一般用于水池、水箱)。当采用塑料进水管时,其安装杠杆式进水浮球阀端部的管段应采用耐用消费品腐蚀金属管及管件,浮球阀等进水设备的重量不得作用在管道上。一般进出水管为塑料管时宜将从水池(箱)至第一个阀门的管段改为耐腐蚀的金属管。

2.采用塑料管时,其供水系统压力一般不应大于0.60MPA(PVC-U、PP-R、PP-B管可不大于1.0MPA)水温不应超过该管材的有关规定。

五、雨水管材与附件

1.屋面雨水系统应采用承压管道、管配件(包括伸缩器)和接口,额定压力不小于建筑高度静水压。内排水系统、虹吸系统的管道及接口还应能承受0.9个大气压力的真空负压。

2.水泵提升系统的排出管采用承压管道、管件和接口,额定压力不小于水泵扬程的1.5倍。

3.高层建筑屋面雨水系统、水泵加压排出管,其管道及接口应为承压的金属管、钢塑复合管、承压塑料管等。非金属管材的抗环变形外压力应大于0.15MPA。高层建筑室内雨水管道不得使用重力流污废水系统排水管材。

4.多层建筑屋面雨水系统、雨水集水池的集水管道,可采用承压较低的管材、管件和接口,管材可用排水塑料管、金属管等。

5.雨水斗受日照强烈,材质宜为金属。




水电预埋中管线的布置情况

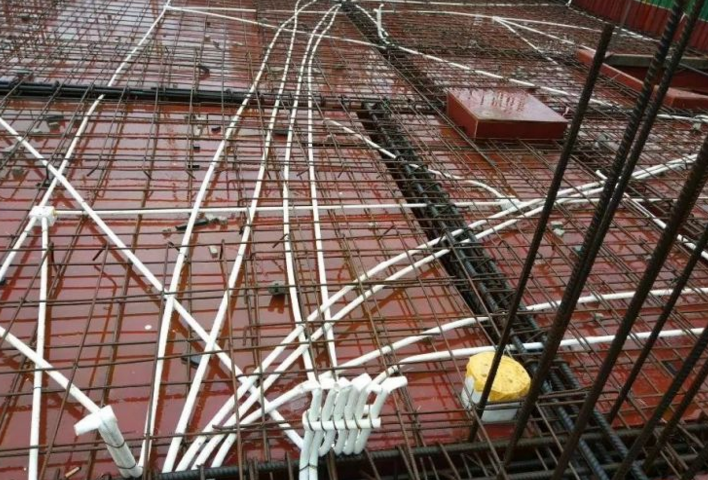

在建筑水电预埋,很多新手通常会有这样一个问题。为什么有的线管向上弯,而有的线管向下弯?其实这都是与线管的使用类型,以及日后线盒的安装高度有关的。比如照明必须向下弯,插座则根据需要上弯或者下弯。

楼面预埋时,定在楼面上的照明盒子,真正使用的是楼下住户。预埋时,我们必须将开关线管向下弯,只有开关线管与照明盒子保持在同一方向才是正确的!

插座线管向上弯,或者向下弯,这就需要取决于以后底盒的安装高度了。

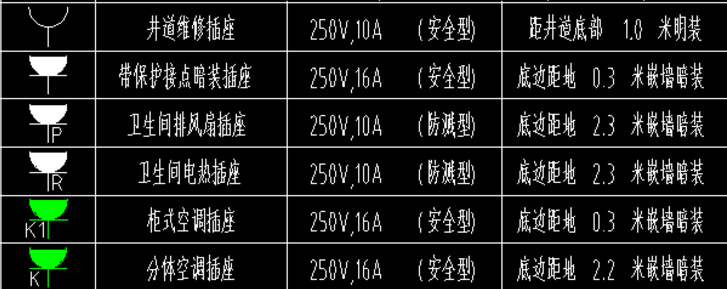

各种插座的用途不同,安装高度自然也就不同。常见的普通插座的设计高度为0.3米,柜式空调插座0.3米,挂式空调插座2.3米,卫生间热水器插座2.3米,洗衣机插座1.5米,厨房插座1.5米。

现在的住宅楼层的高度通常在3.0米左右,我们可以将1.5米及1.5米以上的插座向下弯,1.5米以下的插座线管向上弯。

为什么这样分呢?首先一方面是省材料,通常用户电箱的高度在1.6~1.8米之间,2.3米高的插座,如果向上弯,至少会浪费掉1.5米以上的材料(包括以后的用线)。同时在以后穿线也会有一定的困难,2.3米高,向上拉线,难度可想而知。

还有一点要注意的是,向上弯的线管,电箱位置同样需要向上弯,向下弯的线管,电箱位置也必须要向下弯。要不然以后穿线时,穿出来的线就有可能跑到楼上或楼下去了。

预埋完成后,检查一下线管上弯或下弯是否一致,千万不要出错了!




25个消防喷淋系统安装通病及相关规定

喷淋系统有消防泵房、楼梯间、电梯前室、地下室、屋顶等重点检查部位以及末端试水装置;管道支架、吊架、防晃支架设置等质量关注点质量关注点,那么常见的质量通病有哪些呢?以及我们该如何防治?

通病1

自动喷水灭火系统喷洒水管的水流指示器安装位置不符合要求,与管道转弯处和阀门的距离达不到要求

产生原因及后果:达不到使用功能要求或造成误报。

防治措施及相关规定:水流指示器应安装在距地面高度1.8m以上。水流指示器安装应距弯头处至少15cm和距阀门处至少60cm。管道开孔要用专用工具,确保开孔在管道中心垂直线上,并将管膛清扫干净。

通病2

自动喷水灭火系统信号阀安装在水流指示器的后边,并相互直接连接

产生原因及后果:信号阀不灵敏,甚至不能显示管中水流动的情况,且将其传送给消防系统指挥中心。

防治措施及相关规定:信号阀应安装在水流指示器前面的管道上,且两者的间距不应小于30cm。

通病3

自动喷水灭火系统使用非镀锌钢管或连接喷洒头支管使用管径小于25mm的镀锌钢管

产生原因及后果:焊接钢管或无缝钢管的管内铁锈会造成喷洒头堵塞,失去自动喷水火火功能,加大火灾损失。

防治措施及相关规定:自动喷水灭火系统必须使用镀锌钢管而且连接喷洒头支管管径不得小于25mm。

通病4

湿式报警阀下边及水流指示器来水方向不装信号阀而装普通阀门

产生原因及后果:在维修管道时关闭阀门,维修后由于疏乎忘记打开,一旦发生火灾管道内无水,造成重大损失。

防治措施及相关规定:必须在报警阀下边及水流指示器来水方向装信号阀。并检查信号阀其打开或关闭状态时的信号是否返回到消防控制中心。为防止误操作,还要在阀上加锁防止阀门意外关闭。

通病5

屋顶消防水箱接湿式自动喷水灭火系统的出水管(恒压管)或自动喷水灭火系统消防水泵吸水管不安装过滤装置

产生原因及后果:水箱或水池内的杂物进入管网,造成闭式喷洒头堵塞或报警阀中警铃或压力开关失灵,影响喷水灭火及报警工作。

防治措施及相关规定:加压和补充自动喷水灭火系统的装置管道出口处。应设置除污过滤设施。

通病6

管径与喷淋头数量不匹配

产生原因及后果:未按设计图纸施工,装修阶段更改或加装喷淋头,达不到自动喷水灭火效果。

防治措施及相关规定:根据装修图纸及要求进行二次设计,按设计规范要求施工。

(1)配水管两侧每根配水支管控制的标准喷头数,轻危险级、中危险级场所不应超过8只,同时在吊顶上下安装喷头的配水支管,上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。

(2)轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数,不应超过表5一1的规定。

轻危险级、中危险级场所中配水支管、水管控制的标准喷头数

表5一1

通病7

喷淋头位置、高度、与阻挡物的距离不满足要求

产生原因及后果:由于装修及房间大小、用途的变更,使得喷淋头位置相对发生改变,致使喷淋头喷洒作用面积不能满足设计规范要求,降低自动喷水灭火效果。

防治措施及相关规定:《自动喷水灭火系统设计规范》GB50084一2001(2005版)规定:

(1)除吊顶型喷头及吊顶下安装的喷头外,直立型、下垂型标准喷头,其溅水盘与顶板的距离,不应小于75mm,不应大于150mm。

(2)当在梁或其他障碍物底面下方的平面上布置喷头时,溅水盘与顶板的距离不应大于300mm,同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm,不应大于100mm。

(3)在梁间布置喷头时,应符合本规范7.2.1条的规定。确有困难时,溅水盘与顶板的距离不应大于550mm。梁间布置的喷头,喷头溅水盘与顶板距离达到550mm仍不能符合7.2.1条规定时,应在梁底面的下方增设喷头。密肋梁板下方的喷头,溅水盘与密肋梁板底面的垂直距离,不应小于251nm,不应大于100mm。

(4)净空高度不超过8m的场所中,间距不超过4X4(m)布置的十字梁,可在梁间布置1只喷头,但喷水强度仍应符合表5.0.1的规定。

(5)喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。当喷头附近有障碍物时,应符合设计规范喷头与障碍物距离的规定或增设补偿喷水强度的喷头。

(6)净空高度大于800mm的闷顶和技术夹层内有可燃物时,应设置喷头。

(7)当局部场所设置自动喷水灭火系统时,与相邻不设自动喷水灭火系统场所连通的走道或连通开口的外侧,应设喷头。

(8)装设通透性吊顶的场所,喷头应布置在顶板下。

(9)当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时,其下方应增设喷头。增设喷头的上方如有缝隙时应设集热板。

(10)直立式边墙型喷头,其溅水盘与顶板的距离不应小于100mm,且不宜大于150mm,与背墙的距离不应小于50mm,并不应大于100mm。水平式边墙型喷头溅水盘与顶板的距离不应小于150mm,且不应大于300mm。

通病8

自动喷水灭火系统在干管上直接引出连接喷头支管

产生原因及后果:直接引出的喷头出水量超过设计水量,造成其他喷头出水量达不到设计要求,影响整体灭火效果。

防治措施及相关规定:喷头应按设计的要求合理分配出水量,不能随意改变喷头的连接位置。

通病9

自动喷水灭火系统管道使用管补芯或活接头的位置不正确

产生原因及后果:管道易产生渗漏和损坏,影响正常消防灭火工作。

防治措施及相关规定:管道变径时宜采用异径接头,在管道弯头处不得采用管补芯,当需要采用管补芯时,三通上可用1个,四通上不应超过2个,公称直径大于50mm的管道不宜采用活接头。

通病10

湿式报警阀与延迟器开关警铃之间的阀门关闭,或警铃的连接杆安装不灵活

产生原因及后果:当发生火灾报警阀打开时通过警铃的管道不流水,导致警铃不动作,延迟器开关不能向消防中心报警,延误消防灭火工作。

防治措施及相关规定:湿式报警阀与延迟器开关警铃之间的阀门一定要打开,与警铃的连接杆要保证灵活正常。

通病11

防晃支架的型式及设置不符合要求

产生原因及后果:晃动是指来回摇动或上下摆动,尤其指反复地和急促地或波浪式地摇动。设置防晃支架的主要目的是为了确保管网的强度,使其在受外界机械冲撞和自身水力冲击时也不致于损伤;同时强调了其安装位置不得妨碍喷头喷水而影响灭火效果。

喷淋水平及末端支管处均采用加防晃支架,可以使管道牢固可靠,防止误喷扭转,更主要的是对天花喷头的水平调整很有利,不少施工过程中出现喷头高低不平或与天花装饰脱开的现象,均是由于吊架不稳定引发的。

防治措施及相关规定:

(1)为了防止喷头喷水时管道沿管线方向晃动,应在下列部位设置防晃支架:

1)配水管的中点(当管道的公称尺寸小于50mm时可不设)

2)配水干管及配水管、配水支管的长度超过巧米(包括管径为50Mm的配水管及配水支管),每15米长度内至少设置一个;

3)当管道改变方向时,应增设防晃支架。

(2)防晃支架的强度应能承受管道、配件及管内水的重量和50%的水平方向的推动力而不致损坏或产生永久变形。

一般实际施工中,建议在喷淋管末端或按规定设置龙门架以代替防晃支架,采用角钢或槽钢制作,U型管卡固定,不仅限制了管道上下左右的晃动,也在一定程度上限制了管道的轴向窜动(位移)。

通病12

管道的支架、吊架、防晃支架安装位置不正确

产生原因及后果:管道在受外界机械冲撞和自身水力冲击时损坏,同时错误的安装位置会妨碍喷头喷水灭火效果。

防治措施及相关规定:

(1)管道应固定牢固;管道支、吊架之间的距离应符合规范规定。

(2)管道支架、吊架的安装位置不应妨碍喷头的喷水效果:管道支架、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm。

(3)配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个,吊架的间距不宜大于3.6m。

(4)当管道的公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于1个,且防晃支架的间距不宜大于巧m;当管道改变方向时,应增设防晃支架。

管道支架或吊架之间距离表5一2

通病13

装修工程吊顶没有分格布置图,喷洒头安装与吊顶布置图不协调一致

产生原因及后果:走道的吊顶喷头不在一条线上,喷头溅水盘出吊顶子尺寸不一致。严重影响整体建筑物装修质量。

防治措施及相关规定:喷洒头的布置按专业设计图及吊顶平面布置施工,做到排列整齐,直线走道吊顶上的喷洒头的安装要排成一直线,弧线走道吊顶上的喷洒头的安装要排成一弧线,并与吊顶上的灯位、扬声器、风口位置相匹配。房间内的喷洒头的安装要排列一致。喷洒头的安装位置不能安装在吊顶分格线的龙骨上。每个喷洒头的浅水盘出吊顶子的尺寸都要一致。同时安装喷洒头的位置距顶子尺寸及喷洒头距梁侧的位置要符合施工规范规定。

通病14

末端试水装置设置不合理

产生原因及后果:

(1)末端试水装置设置不当。可是建设单位为了便于使用,要求施工单位将末端试水装置设置在厕所内,便于排水,而不设置在最不利点处,这样就导致无法真正测出最不利点的压力值;一些末端试水装置处的排水设施排水量小于试验阀的泄水阀的泄水量或者干脆不设排水设施,试验阀开启后便会造成“水灾”,为消防设施的定期保养、维护埋下隐患,以至于无法进行放水试验;有的施工单位将末端试水装置安放在走廊、房间或厕所的吊顶内,试水极不方便;

(2)不使用规定的末端试水装置,而用DN25的球阀代替,其通径是25mm,比一只公称通径为15mm(实际孔径约为11mm)的喷头要大得多,其开启后的水流量远远大于一只标准喷头的排水量,显然这样的试水装置不能代表一只喷头开启的效果。

防治措施及相关规定:

(1)根据《自动喷水灭火系统设计规范》第6.5.1条的规定,末端试水装置应设置在最不利点处,且应有足够的排水能力。最不利点一般最长管路的末端,在图纸审核、施工时就可确定。

(2)采用DN15球阀,末端试水装置开启水流量必须相当于该防火分区内的1只喷头的流量,其试验结果才能符合试验目的。

《自动喷水灭火系统设计规范》GBS0084一2001(2005版)中明确规定:末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数,应等同于同楼层或防火分区内的最小流量系数喷头。末端试水装置的出水,应采取孔口出流的方式排入排水管道。

通病15

喷头的选型、设置不合理以及在施工中不注意对喷头的保护

产生原因及后果:

(1)自动喷水灭火系统闭式喷头动作温度与设计、使用场所不符。在建筑装饰时涂上涂料,致使喷淋头敏感性降低。喷头不能在设计环境温度下喷水灭火,造成火灾损失。

(2)一些宾馆的客房内设计选用边墙扩展型覆盖喷头,安装过程中采用普通边墙型喷头,普通边墙型喷头流量系数K=80,而边墙扩展型覆盖喷头为快速响应喷头K=115,边墙扩展型覆盖喷头的流量比普通边墙型喷头大得多,且响应时间短,发生火灾后导致喷头喷水延缓,不能有效地控制和扑灭火灾,延误战机。

(3)未考虑施工场所有无吊顶,一律使用下垂型喷头。在无吊顶的场所使用下垂型喷头,会导致动作时间过长,延误灭火时机。

(4)工序交叉时,闭式喷头未采取相应保护措施,以致水泥砂浆、涂料、油漆等附着在闭式喷头的感温元件上,造成闭式喷头不能正确感温,延长灭火动作时间;

(5)一些大空间建筑因二次装修或使用功能变化而被分隔成许多小间,原本按大空间设计的喷头却没有因空间分隔进行调整,一些分隔区域内没有喷头,或者有喷头却位置不当,如本应居中布置却成了靠隔墙布置,从而出现了喷头保护的盲区。此外,原设计时有吊顶,因建筑物改造,将原有吊顶拆除,仅将喷淋系统的短立管由原来的向下改为向上,不更换喷头。

防治措施及相关规定:

(1)《自动喷水灭火系统设计规范》规定:闭式系统的喷头,其公称动作温度宜高于环境温度30℃。如宾馆、饭店的洗衣房、厨房等环境温度高的场所,就不应再选择68℃的喷头,而应选择公称温度等级较高的喷头;

(2)在无吊顶的场所施工喷淋时,连接喷头的短立管应向上,且应采用直立型喷头;

(3)严格按照设计文件选用喷头;

(4)国家标准规定下垂型喷头喷向地面的水量不能小于80%,当短立管向上而继续采用下垂型喷头时,喷头喷向地面的水量就达不到80%,不能有效控制和扑灭初期火灾。因此,正确的作法应该将下垂型喷头更换为直立型喷头;

(5)施工过程中喷头安装好后,验收前应用塑料薄膜进行保护;

(6)结合装修图纸进行相应设计调整,满足验收规范要求。

通病16

屋顶水箱不经过报警阀直接接入系统给水管网;造成报警阀后的压力开关,水力警铃不能发出警报

产生原因及后果:屋顶水箱提供自动喷水灭火系统前10分钟的消防用水量,同时消防水箱还具有稳压的作用。如屋顶水箱下来的水流不经过报警阀,报警阀后所设的压力开关、水力警铃不能发生报警,自动喷水灭火系统的消防泵不能及时泊动,会导致发生火灾时将屋顶水箱的水用完后,自动喷水灭火系统无水可用,直接影响到系统的灭火效能。

防治措施及相关规定:正确的连接方式应将屋顶水箱下来的竖管连接到报警阀前部,可使用消防宝智能检修系统。

通病17

稳压泵流量过大造成自动喷水灭火泵误启动

产生原因及后果:主要是设计选用不当所致。根据规范要求,自动喷水灭火系统的稳压泵补水量不应超过1L/S,但一些建筑的自动喷水灭火系统所选用稳压泵的流量远高于此标准。湿式报警阀的阀瓣在小角度范围(不超过30°)内开启时报警阀的报警通道尚未开启,不会引起自动喷水灭火泵的启动。如稳压泵的补水流量过大,会使报警阀的阀瓣大角度开启,造成压力开关、水力警铃动作,启动自动喷水灭火泵。

防治措施及相关规定:应选择稳压泵补水量小于1L/s小流量的稳压泵。

通病18

不安装安全泄压阀和放水管

产生原及后果因:

(1)不安装安全泄压阀和放水管。有些自动喷水灭火系统既未安装安全阀,也未安装放水阀,试泵时自动喷水灭火泵向密闭状态下的湿式自动喷水系统管道加压,因其扬程过高、压力过大极易导致闭式喷头出现漏水、爆裂现象,系统无法进行调试,安全无保证。即使在报警阀后重做安全阀和放水管,因为报警阀阀瓣具有止回功能,一旦水压过高,即使安全阀动作放水,仍不能使报警阀后管道系统泄压。

(2)不恰当地选用自动喷水灭火泵致使系统超压严重。一些设计单位设计自动喷水灭火系统过程中,不通过水力计算核定自动喷水灭火泵的扬程,随意估算自动喷水灭火泵的扬程,经常导致选用泵的扬程过大,试泵时低楼层的喷头均要承受超过标定值的压力,极易造成喷头爆裂。

防治措施及相关规定:在设计和施工时选用扬程稍低、性能曲线较为平缓的泵,增设备用泵,加设安全泄压阀。

通病19

水力警铃设置不合理,与湿式报警阀连接处的管线过长

产生原因及后果:

(1)水力警铃的主要作用是预报火警。当一个建筑场所仅安装了自动喷水灭火系统,没有安装火灾自动报警系统时,水力警铃的这一功能尤为重要。但在施工时,水力警铃的安装位置比较隐蔽,常被安装在较少有人出没的位置,导致警铃报警时,人们不易听到。于人员疏散及消防人员灭火不利。

(2)根据《自动喷水灭火系统设计规范》第6.2.8条规定:水力警铃与报警阀连接的管道,其管径为20mm,总长不宜大于20m。而实际施工过程中,有些施工单位将警铃安装在距湿式报警阀远远超过20m的位置,导致警铃报警时间延迟,报警的声强也不够大。

防治措施及相关规定:

(1)将警铃安装到值班室或经常在人停留或经过的地方。

(2)报警阀(或延迟器)引至水力警铃的管道应采用镀锌钢管,当长度大于6m时,管径应为20mm,但最大长度不应大于20m。

通病20

预作用喷水灭火系统管道不进行气压严密度试验,喷洒头向下喷,管道没有坡度

产生原因及后果:管道不进行气压严密度试验,会使管道泄漏,喷洒头向下喷和管道没有坡度,会存水冻坏管道。

防治措施及相关规定:因为预作用系统是用于环境温度不能保证在正温度时采用,管道内为干式系统,管道充气或不充气时,都必须保证管道的严密性,在进行强度试验后要进行气体严密度试验,管道日常不能存水,因此要使管道有一定坡度并有泄水。

通病21

干式系统、预作用系统应采用普通下垂型喷头

产生原因及后果:由于干式下垂型喷头价格较高,有些建设单位就将其改用普通下垂型喷头来代替。于是就出现了系统施工调试完毕后,每个接下垂型喷头的短立管内均存有水(采用干式下垂型喷头则可避免),而且系统投入使用后,因电磁阀每个月都要进行启动试验,使此短立管每月都有水进入,出现了系统中下垂短立管长期存水现象,这是与预作系统所要求的防水渍损失功能相违背的。因为一旦在使用中出现喷头被误损坏,与此喷头相连的下垂短立管中的存水将喷出造成一定的水渍损失。另外,如果此种做法一旦用在北方地区未设采暖供热的建筑中,将在冬天出现下垂短立管中结冰现象,这在消防系统运行使用中是不允许的。

防治措施及相关规定:《自动喷水灭火系统设计规范》GB50084一2001(2005版)第6.1.4条中要求:“干式系统、预作用系统应采用直立型喷头或干式下垂型喷头”。

通病22

自动喷水预作用系统报警阀上的电磁阀前未装过滤器

产生原因及后果:电磁阀如果被水中杂质堵塞,将会造成灭火时打开电磁阀而流不出水的现象,从而使预作用阀控制腔内的水压无法降下,阀瓣无法开启,灭火用水无法流向阀后管网。

防治措施及相关规定:由于预作用报警阀的自动开启供水控制全部维系在报警阀处的小小电磁阀身上,因此电磁阀能否正常运行出水将是事关系统灭火能否及时问题。尽管《自动喷水灭火系统设计规范》GB50084一2001(2005版)中未对预作用阀上的电磁阀作此要求,但其在6.2.5条上对雨淋阀的电磁阀做了此要求。为了保证其灭火时的可靠性,在此电磁阀前设置一个过滤器防堵塞是很在必要的。

通病23

消防控制室应设管网内所充压缩空气的压力显示装置

产生原因及后果:有些图纸(给水排水施工图和电气施工图)中,某些专业(给水排水和电气)的设计人员却均未执行此条内容。究其原因是由于此条内容需要通过电气专业的设计人员来实现,而许多电气专业的设计人员却并不了解此设计规范,再加上自喷系统的设计人员在进行工程设计时未将此条内容告知电气设计人员,从而出现了此条文未得到执行的现象。

防治措施及相关规定:《自动喷水灭火系统设计规范》GB50084一2001(2005版)中11.0.5条,属强制性条文。较好解决办法是,在压缩空气供气管上设置压力传感器,并从其上引线至消防控制室中给予显示。

通病24

预作用系统中压缩空气供气管上未设置止回阀

产生原因及后果:根据《自动喷水灭火系统设计规范》GB50084一2001(2005版)中5.0.12条要求:预作用系统配水管道内的气压值不宜小于0.03MPa,且不宜大于0.05MPa。这就使得供气管上这些计量仪表的量程比配水管上的计量仪表的量程小十数倍,若空气供气管上不装止回阀,则供气管上的计量仪表无法承受水压冲击。

防治措施及相关规定:预作用阀后管网平时状态所充的压缩空气是由空气压缩机经供气管给予补充的。为了避免预作用阀动作开启供水后的水流入供气管中,在供气管上设止回阀是很有必要的。同时,此止回阀的设置还对供气管上设置的电接点压力表(供启、停空气压缩机用).和压力传感器(供向消防控制室传送供气管内空气压力值参数用)等装置(此类装置应设在止回阀前的供气管上)起到免受超量程的水压冲击作用。

通病25

水喷雾灭火系统的喷头用水喷淋喷头来代替,不进行喷雾试验;喷雾试验前,被灭火保护的设备不进行成品保护工作

产生原因及后果:水喷雾灭火系统喷头用水喷淋喷头来代替,在灭火时不产生水雾而喷水,造成设备损坏。不进行喷雾试验,不能保证喷雾灭火效果。在喷雾试验时,被灭火喷雾设备不进行成品保护工作,可能造成设备损坏。

防治措施及相关规定:水喷雾灭火系统与水喷淋灭火系统两者灭火机理不同、喷头位置不同、喷头型式不同、是两种完全不同的灭火系统。水喷雾灭火系统是利用水雾头在一定压力下将水流分解成细小雾灭滴进行灭火。水雾灭火喷头喷出粒径小于1mm的雾状水,除用于扑救固体火灾,还可用于扑救闪点高于60℃的液体火灾和油浸式电气设备的火灾。水雾灭火的场所不能用水喷淋灭火。因此水雾灭火喷头必须符合喷雾要求,要有产品质量检验证明。不能用水喷淋喷头来代替。

水喷雾灭火系统由雨淋阀及附件组成,由电气探头控制喷雾,也可由手动紧急启动。

水喷雾灭火系统必须经过喷雾试验,在试验前要作好被灭火喷雾设备的成品保护工作。




高清无水印 17ZK05 金属静压箱 中南标图集

资源简介/截图:

高清无水印完整版17ZK05图集,pdf格式,生效日期:2017年4月1日,主编单位:广西城乡规划设计院,批准单位:湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅,批准文号:鄂建文[2017]7号。

1适用范围
1.1本图集适用于新建、改建、扩建的工业和民用建筑中一般通风空调工程的高压及中、低压风管系统。可供设计单位参考选用,也可供施工单位制作安装静压箱时使用。
1.2本图集不适用于净化空调系统、除尘系统、厨房油烟系统、人防工程进排风口部防护通风系统、以及其他有防爆、防腐等特殊防护要求的工程。
1.了本图集所称静压箱为箱体采用金属材料制作的风管系统静压箱。
2设计依据
《通风管道技术规程》JGJ141-2004;
《通风与空调工程施工质量验收规范》GB50243-2002;
《通风与空调工程施工规范》GB50738-2011。
3静压箱分类
3.1普通静压箱分为I型、Ⅱ型、Ⅲ型、Ⅳ型四种,即:
Ⅰ型静压箱—水平进风分配气流静压箱;
Ⅱ型静压箱—竖向进风分配气流静压箱;
Ⅲ型静压箱一水平出风汇合气流静压箱;
Ⅳ型静压箱—竖向出风汇合气流静压箱。
3.2消声静压箱分为I型、Ⅱ型、Ⅲ型、V型四种,即:
Ⅰ型消声静压箱一水平进风分配气流消声静压箱;
Ⅱ型消声静压箱—竖向进风分配气流消声静压箱;
Ⅲ型消声静压箱一水平出风汇合气流消声静压箱;
Ⅳ型消声静压箱一竖向出风汇合气流消声静压箱。
4选用、制作注意事项
4.1静压箱应按其所在风管系统的工作压力等级选用或制作,静压箱箱体材料宜与所在风管系统的风管材料一致。
4.2系统类别划分:低压系统指工作压力小于或等于500Pa的风管系统;
中压系统指工作压力大于500Pa小于或等于1500PO的风管系统;
高压系统指工作压力大于1500Pa的风管系统。
4.了为控制静压箱的风阻,平行于进风方向的静压箱的边长(消声静压箱指该方向内空尺寸),不宜小于600,同时满足≥0.9Dv.Dv为静压箱某进风方向接管的最大等速当量直径。对于边长分别为0和b的矩形风管,其等速当量直径计算公式如下:
Dv=2ab/(a+b)
式中Dv、a、b的单位均为mm;矩形风管的宽高比应小于8:1)
4.4静压箱内腔的断面风速不宜大于2.5m/s;静压箱进风方向接口的风速,对于空调系统不宜大于8m/s,对于通风系统不宜大于12m/s.
4.5消声静压箱的吸声层做法,对于中、低压系统,可选用A型或B型构造;对于高压系统、与防排烟共用管道的系统,或静压箱箱体宽度或高度方向的尺寸大于1500mm时,应选用B型构造。
4.6吸声层厚度为50的消声静压箱,消声量为5~8dB(A);吸声层厚度为100的消声静压箱,其消声量比吸声层厚度为50的多0.5~1dB(A).
几种规格尺寸静压箱、消声静压箱的压力损失计算值见第22页~了1页;
几种规格尺寸消声静压箱的消声量实测值见第了2页~了7页。
4.7对于安装空间有限的场所,消声静压箱的吸声层厚度宜取50,而将节省的空间用于加大静压箱的扩张比。
5静压箱箱体材料及厚度
5.1金属静压箱箱体的材料一般采用镀锌钢板、不锈钢板、铝板等,具体由工程设计人员选定。
5.2静压箱箱体材料的厚度,应符合表5.2一1、表5.2一2及表5.2一3的规定。
5.了用于制作静压箱的板材、型材、以及其他附件材料的规格、性能等应符合设计要求和相关的现行国家产品标准的规定。

注:1.镀锌钢板应符合现行国家标准《连续热镀锌钢板及钢带》GB/T2518的规定。
2.静压箱箱体分节制作时,表中的大边尺寸b为箱体节间连接法兰的长边尺寸;当节间法兰长边>2500mm时,箱体板材厚度按设计。
了。箱体节间连接法兰、箱体接口连接法兰的角铜规格及法兰的制作。法兰与箱体的连接方式等,按《通风与空调工程施工规范》GB50738相关章节的要求执行。
4排烟系统静压箱的箱体板材厚度,按此表的高压系统选定。

内容索引:

目录1
说明2
I型静压箱6
Ⅱ型静压箱7
Ⅲ型静压箱8
Ⅳ型静压箱9
Ⅰ型消声静压箱········10
Ⅱ型消声静压箱·····11
Ⅲ型消声静压箱12
Ⅳ型消声静压箱13
消声静压箱吸声层做法(A型构造)········14
消声静压箱吸声层做法(B型构造,吸声层厚50).15
消声静压箱吸声层做法(B型构造,吸声层厚100)16
静压箱吊架17
吊杆根部大样图·····18
静压箱吊架材料表19
消声静压箱吊架材料表····20
静压箱压力损失计算表.22
消声静压箱消声量表.32




山东建筑标准设计系列图集PDF合集下载

包含以下图集或规范,均为完整无水印高清PDF版:


标准编号标准名称下载链接
L22G902建筑基坑支护结构构造(第二分册)(山东省建筑标准设计图集)
L18J701铝合金节能窗图集
L18J703铝木复合节能窗图集
L18J904装配式住宅标准套型
L18J702塑料节能窗图集
L18J905住宅厨房卫生间排烟气系统
L18ZJ113双凹槽石膏空心条板内隔墙建筑构造
L18ZJ106钢丝网架复合外模板现浇混凝土保温系统建筑构造
L18ZG401预应力混凝土钢管桁架迭合板图集
L18ZJ117保温装饰板外墙外保温系统建筑构造
L17ZJ103FS外模板现浇混凝土复合保温系统建筑构造
L19ZJ107蒸压砂加气混凝土精确切块培体自保温系统建筑构造
L19ZJ120装饰砌块夹心保温复合墙体建筑构造
L19Z108CL建筑体系建筑构造
L19ZJ109IPS现浇混凝士剪力墙自保温体系建筑构造
L20ZJ125预制钢丝网架保温板现浇混凝土无空腔复合培体保温系统建筑构造图集
L20ZJ124墙体构造柱用空心混凝士模壳建筑构造
L21ZJ906逃生缓降器设计与安装
L19ZG301CL建筑体系结构构造
L19ZG403机械连接预应力混凝士异型桩
L20ZJ125 预制钢丝网架保温板现浇混凝土无空腔复合墙体保温系统建筑构造图集
L21ZJ201喷涂橡胶沥青防水涂料建筑构造
L17ZJ114CF蒸压磁粉加气混凝士砌块增体自保温系统构造
L20Z119聚合聚苯板外增外保温系统建筑构造
L21ZJ118真空绝热板外境保温系统建筑构造
L22ZG401预应力混墀土钢管桁架迭合板
L22D701山东省公共建筑节能监测系统设计》含图集解读
L21G404预应力混凝土管桩
L21ZJ118真空绝热板外墙保温系统建筑构造
L21J704铝合金耐火节能外窗
L21G308高强预制钢筋混凝土实心方桩
L21N801整装集成式制冷供热机房设计与安装
L21ZM202埋地竹缠绕复合排水管道工程
L21G901建筑基坑支护结构构造(第一分加)
L21G501既有多层住宅加装室外电梯工程设计
L21G306蒸压加气混将土墙板构造
L21ZG406支架预应力混峰土迭合板
#footable_202316 { font-size: 14px; }




排水管道施工需要注意的问题

在家庭住宅装饰装修中,给水、排水管道渗漏的现象经常出现,惟一的方法就是严格按照工艺要求进行施工,保证工程质量。

首先对施工人员要有严格的要求,最好不要将水电等重要的工程转包给马路游击队。此项工程结束后,业主最好亲自检查一下。

排水管应采用硬质聚氯乙烯排水管材和连接件。应选择有生产厂家名称、品牌、规格型号的合格产品。不要随便到街头小店去买三无产品,因为塑料管材看上去差不多,实际上质量差别却很大。有些企业为降低成本大量添加废料、回料,使产品性能和寿命大打折扣。使用这样的管材,等于在房间里埋设了定时炸弹。

给水管采用螺纹连接在其连接处应有外露螺纹,安装完毕应及时用管卡固定,管材和管件或阀门之间应连接牢固,不得有任何松动。管道安装好以后,要通水检查,用目测和手感的方法检查有无渗漏。查看所有龙头、阀门是否安装平整,开启是否灵活,出水是否畅通,有无渗漏现象。查看水表是否运转正常。在做好以上检查后,才可以将管道封闭,进行下一道工序。

对于一些特殊情况,要特别小心处理,以免造成后患。比如管道很长,连接厨房和卫生间,或通向阳台,管道要穿过客厅或房间。由于管道不是被埋入墙壁就是被敷设于地板下,一旦出现问题后果会很严重,因此中间不要有接头。并且要适当放大管径,避免堵塞。热水管道不得采用镀锌铁管,防止水管锈蚀及产生水垢,并要采取隔热措施。




卫生间防水一定要这样做,若是工人没装对,赶紧让他重新返工

 卫生间在装修之前一定要确定好水电路的设计,一定要仔细考虑设计方案的可能性、可行性和可用性,先进行水电暖的管的铺设再找。

在做卫生间防水施工时,应首先对基层进行处理,出去原有专修材料,把浮土、水泥清理干净,先用水泥砂浆将地面做平,然后在做防水处理,要求表面平整,干燥。这样可以避免防水防水涂料因薄厚不均而造成渗漏。

在卫生间防水层施工完后,将卫生间的所有下水道堵住,在门口砌一道25cm 高的坎,然后在卫生间灌入20cm高的水。24小时后,检查四周墙面和地面有无渗漏现象,如果出现渗漏需要及时修补,修补后再做24小时弊水试验无渗漏方可进入下一阶段的施工。蔽水试验完成后,通常需要5—7天的时间(防水涂料形成防水膜需要5到7天的时间),在防水涂料层上再做一层水泥砂浆保护层,一来对防水涂料层起到保护用作,二来便于贴面砖,注意不要破坏已做好的防水涂料层。

等水泥砂浆保护层干透后,就可以在上面铺贴墙地砖或喷刷涂料亦或是铺贴防墙纸,进行正常的装饰装修了。

普通住宅卫生间地方狭小,并有管线穿楼板等情况,故常用涂料防水而绝少采用卷材防水。涂料防水常见有2种:合成高分子类的—聚氨酯防水涂料(转角等需加聚酯布,玻纤布等)高聚物改性沥青类的—S B S防水涂料(需加胎体增强材料聚酯布,玻纤布等)沥青基的防水涂料基本不用了。

卫生间防水之三大关键词

关键词1水泥砂浆卫生间的地板是接触水最多的地方,也是最容易造成漏水的重灾区。卫生间地板的防水,不是换一些防水性能比较好的地砖就能解决的问题,地砖底下的那层水泥砂浆防水层才是防水的关键。因此,如果铺设卫生间的地砖,在开铺之前一定要把水泥砂浆在地面上铺上一层防水层,然后再涂上防水涂料,做好“防水双保险”。再细致一些,还应在地砖的背面也涂上防水涂料,有了这样的“三保险”,你就真正可以安枕无忧了。

关键词2整面防水卫生间的墙面是最容易发生渗透现象的地方。选择防水性能较好的瓷砖是墙面防水的第一步,如果用普通瓷砖,还得在瓷砖背面做好防水处理。一些装修公司为节省成本,在做防水处理时往往只会做到半米左右防水,为了保险起见,还是争取做到四面墙壁的每一面都是整面防水的为好。还有一种比较流行的“后现代装修”就是把卫生间的墙其中的一面或者几面都铺上玻璃或者镜子,其实这些材料的密度都比较大,都能较好地防水。要注意的就是在这些玻璃镜子之间,或者它们与墙之间,都应该仔细接合并涂上防水涂料、防水胶等。

关键词3PVC板材/铝塑板在整个卫生间里面,天花板在防水方面是最容易被忽略的“重要部位”。虽然卫生间的天花板不直接接触水,但是,在洗澡特别是在冬天洗澡的时候,水蒸气会不断上涌,积聚在天花板上,一样可以造成天花板的潮湿,久而久之,还会引起天花板上涂料脱落。此外,楼上邻居的防水措施做得如何,也会直接影响到自家的天花板。但是,如果仅给天花板刷上防水涂料,在经过长期暴露使用后,也会发生局部脱落与褪色现象。

施工工艺

施工流程材料准备→技术准备→基层处理→涂布底膜→细部处理→防水层施工→保护层→质量检验→成品保护

基层处理1.基层找平层做好后,找平层上应无明显水迹。2.基层表面应坚实具有一定的强度,清洁干净,表面无浮土、砂粒等污物,表面应平整、光滑、无松动,要求抹平压光,对于残留的砂浆或突起物应以铲刀削平。 3.阴阳角应抹成半径为50㎜均匀光滑的小圆角。4.穿墙管道及连接应安装牢固,接缝严密,若有铁锈、油污应以钢丝刷、砂纸、溶剂等予以清理干净。

施工工艺1.涂膜施工顺序:基层处理→(增强涂抹或增补涂料)→涂布第一道涂抹防水层→(增强涂抹或增补涂料)→涂布第二道涂膜防水层涂布顺序应先垂直面后水平面;先阴角处及细部后大面。每层涂抹方向应相互垂直。2.增强措施:(可不选)在阴角、管道周围、施工缝及裂纹处等均需增强防水措施,其做法是第一道涂膜施工前在该部位增强涂布一道涂膜(或铺贴一遍玻璃纤维布)。3.涂布第一道涂膜:涂布第一道涂膜防水材料,可用橡皮板刷均匀涂刷,力求厚薄一致,平面或破面施工后,在防水层未固化前不宜上人踩踏,涂抹施工过程中应留出退路,可以分区分片用后退法涂刷施工。 4.涂布第二道涂膜第一道涂膜固化后即可在其上均匀涂刷第二道涂膜,其施工方法与第一道相同,但涂刷方向应与第一道的涂刷方向垂直。涂布每一道涂膜与上一道相隔的时间以上一道涂膜的固化程度确定,一般不小于4h(以手感不粘)。5.涂布第三道涂膜:第二道涂膜固化后可在其上均匀涂刷第三道涂膜,其涂刷方向与第二道的涂刷方向垂直。 6.涂布第四道涂膜:(可不做)。

成品保护(1).施工人员应穿软质胶底鞋,严禁穿带钉的硬底鞋。在施工过程中,严禁非本工序人员进入现场。(2).防水上堆料放物,都应轻拿轻放,并加以方木铺垫。(3).施工用的小推车腿均应做包扎处理,防水层如搭设临时

架子,架子管下口应加以板材铺垫,以防破坏防水层。(4).防水层验收合格后,可直接在防水层上浇注细石混凝土或砂浆作刚性保护层,施工时必须防止施工机具如手推车或铁锨损坏防水层。(5).施工中若有局部防水层破坏,应及时采取相应的补救措施,以确保防水层的质量

1、卫生间防水由谁来做?

现在卫生间防水都是由泥工在做,由于泥工没有受过专业的防水培训,对防水材料、施工要点及防水的注意事项不明确。认为只要拿了材料做上就好了,其实很多防水涂料是双组份的,需要按照一定的比例配比搅拌才能施工;因此产生装修后还是渗漏的现象。防水施工有一套规范的程序要求,不是拿了材料就做的;所以应该请专业的防水公司和专业防水施工人员来施工。

2、卫生间墙面上防水应该做多高?

大家都会发现卫生间墙面的另一面经常看到涂料起壳(起皮),一般不会想到是因为卫生间墙面没做防水引起的。其实就是因为卫生间中的水蒸气通过墙体使另一面的涂料起皮。所以卫生间墙体上防水层的高度,应该在顶板的位置。

3、卫生间防水在什么时候做?

做完基层后开始做防水。一般在做防水层时,大家都疏忽一个问题,就是防水层的基层;认为只要买了材料做上就是了,其实不然;基层不好再好的材料做上去都不能保证防水的效果;所以基层好坏对防水起到很重要的作用;对基层的要求是,不起沙,没裂缝,平整、没空鼓;不同的材料对基面的潮湿度还有不同的要求;如果地面开槽埋管要修补好后才可以做防水层。

4、为什么要在装修前必须养水24小时?

养水目的是检查卫生间的防水质量,主要检查混泥土的密实情况,国家的验收标准是24小时养水没发现漏水为合格;验房一般是抽查的,所以养水检查很有必要;发现漏水不是简单的做一下防水层了事,而是要修漏的地方,等漏的地方都修好并保证24小时养水合格,再做防水层;这样才能保证防水的质量。

5、卫生间防水层要做多厚?

卫生间防水层的质量要求防水层厚度不小于 1.5MM;卫生间防水材料的用量一般每平方不少于2公斤(防水涂料),注意做防水层必须要保证防水层的厚度或防水材料的用量;足够的用量是保证防水层厚度。防水层达到规定的厚度才能

保证防水的真正的效果。

6、卫生间哪些地方需要做防水?

卫生间里地面、墙面都要做防水;墙面最好做到吊顶位置,水蒸气不要忽视;也会引起漏水的。

卫生间防水是重中之重

相对于厨房、阳台而言,卫生间的用水量较大,因此,在家庭装修防水中,对卫生间防水的要求最高。广东东方雨虹防水工程有限公司总工办主任吴光文表示,现代家庭通常都以淋浴为主,而淋浴时水往往会溅到墙面,因此卫生间的墙面与地面都必须进行防水处理,并且由于卫生间往往要安装马桶、淋浴屏、热水器乃至浴缸等,各种根管、管道都比较多,因此防水处理的施工工艺也比其他地方要复杂得多。

防水涂料最好刷三遍,先做墙面,再做地面

卫生间在进行防水作业时,一般最少要进行两遍防水涂料的涂刷,最好三遍,涂刷完成后最终防水层的厚度应在1.5mm及以上。并采用十字方式涂刷,一遍横刷一遍竖刷。应该先做墙面防水再做地面防水。需要格外注意的是,所有接缝的阴角处最好用堵漏宝做成圆弧状,再刷上防水涂料,以保证密封性。此外,卫生间门槛处的防水处理也很重要,如果处理得不好,水便会渗到外部地面,使铺装的木地板翘起来。在施工时,地面应该先刷好防水层再做门槛,并且涂刷位置必须超过门槛位置20至30厘米。

厨房和阳台通常只需要做地面的防水处理,不过,最好在做防水时要高出地面一部分,厨房应高出地面30厘米,阳台则高出地面20厘米即可。其余施工方式、流程与卫生间相同。

验收科普

施工中检验细部处理,施工结束做闭水试验

在防水行业里面有句俗话“三分材料,七分工艺”。可见,施工工艺在防水工程中扮演着相当重要的角色。作为消费者,我们应该对家居防水工程多加关注。而对于防水工程如何验收,可在施工过程和结束后分两次进行。

如何核算家庭装修中的防水面积和费用?

A:在家庭装修过程中,防水是一个重要环节,但费用却可以说是最少的部分之一。即使使用最好的防水材料,请最熟练的工人来做,目前市场上的价格是60元-100元/平方米,而需要进行防水处理的通常只有卫生间的地面、墙面,以及厨房和阳台的地面,算下来仅占整体装修费用的1%左右。

卫浴间防水面积(平方米)=(厕浴间地面周长-门的宽度)×1.8m(高)+(地面面积)]

厨房或阳台防水面积(平方米)=(厨房或阳台地面周长-门的宽度)×0.3m(高)+(地面面积)

在装修过程中,什么时候开始做防水比较合适?

A:家庭装修,水电改造先行,水电改造结束后,马上就要做防水。需要注意的是,防水应尽量做在结构基层(提示:如果装修时改动了原来的排水和污水管道及地漏的位置,一定要在周边加强防水的措施)。

整个做防水的过程需要多长时间?

A:以目前华南地区比较常用的聚合物水泥防水涂料为例子,做防水一般

需要三天左右的时间,基层处理一般为1-2小时,一般涂刷3遍防水涂料,每遍间隔4-8小时,其他材料可以依照说明书为准。防水层施工完成之后,完全干燥时间在12个小时左右,一般为下午施工后,第二天中午可以进行闭水测试。




T/CECS 10131-2021 中小型餐饮场所厨房用燃气安全监控装置

资源简介/截图:

ICS91.140
CCS P 45
团体标准 T/cECS101312021
中小型餐饮场所厨房用燃气安全监控装置
Gas safety monitoring device for kitchen in medium and small catering places

2021-04-19发布 2021-09-01实施
中国工程建设标准化协会  发布

目次
前言
1范围
2规范性引用文件
3术语和定义
4分类…
5结构、材料和燃气连接…
6要求…
7试验方法…
8检验规则
9标志、安装和操作说明书
10包装运输和贮存…
附录A(规范性)感震传感器…
参考文献

1范围
本文件规定了中小型餐饮场所厨房用燃安全监控装置的分类,结构、材料和燃气连接,要求,试验方法,检验规则,标志、安装和操作说明书,包装、运输和贮存。
本文件适用于最大进口压力不大于10kPa、公称尺寸不大于DN50(液化石油气)或DN80(天然气)的燃气管路的燃气安全监控装置的制造和检验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2406.2塑料用氧指数法测定燃烧行为第2部分:室温试验
GB/T 2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4208外壳防护等级(IP代码)
GB/T 7306.155°密封管螺纹第1部分圆柱内螺纹与圆锥外螺纹
GB/T 7306.255°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹
GB/T 12221金属阀门结构长度
GB/T 30597-2014燃气燃烧器和燃烧器具用安全和控制装置通用要求
GB/T 34004-2017家用和小型餐饮厨房用燃气报警器及传感器
CJ/T 180—2014建筑用手动燃气阀门
CJ/T 394-2018电磁式燃气紧急切断阀
JGJ 64—2017饮食建筑设计标准




建筑给排水管道安装工程基础知识讲解

  一,给水系统的分类

1, 生活给水系统(供人们饮用、洗涤、烹饪,其水质必须符合国家饮用水质标准)

2, 生产给水系统(供生产设备冷却,原料及产品洗涤以及各类产品制造过程中所需的生产用水)生产用水应根据工艺要求,提供所需的水质、水量和水压。

3, 消防给水系统(供给各类消防设备灭火用水)

二, 给水系统的组成

1, 引入管(自室外给水管将水引入室内管段,也称进户管)

2, 水表节点(水表节点是安装在引入管上的水表及前后设置的阀门和泄水装置的总称)

3, 给水管道(包括干管、立管和支管)

4, 配水装置和用水设备(各类卫生器具和用水设备)

5, 给水附件(管道系统中调节水量、水压,控制水流方向以及关断水流,便于管道、仪表和设备检修的各类阀门)

6, 增压和蓄水装备

三, 给水方式

1, 直接给水

2, 设置水箱给水方式

3, 设置水泵给水方式

4, 设置水泵和水箱给水方式

5, 气压给水方式

6, 分区给水方式

7, 分质给水方式

四, 结合本工程情况给水系统介绍

金域华府2期给水系统采用分区给水方式(高中低区),采用管材低压区域采用AGR管,高压区域采用钢塑管,水泵房设于一期地下室。安装工程根据其管材及连接方式不同,安装工艺及监理要点也不同,下面分类介绍几种

一,管道丝扣联接:

1,断管

a用砂轮锯断管,应格管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。断管时压手柄用力要均匀,不要用力过猛,断管后要将管口断面的铁膜、毛刺清除干净。

b用手锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手推锯,锯条要保持与管的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不许扭断或折断,以防管口断

面变形。

2,套丝:

将断好的管材,按管径尺寸分次套制丝扣,一般以管径15~32mm者套二次,40~50mm者套三次,70mm以上者套3~4次为宜。

a用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板套号码,上好板牙,按管径对好刻度的适当位置,紧住固定板机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开板机。

b用手工套丝板套丝,先松开固定板机,把套丝板板盘退到零度,按顺序号上好板牙,把板盘对准所需刻度,拧紧固定板机,将管材放在压力案压力钳内,留出适当长度卡紧,将套丝板轻轻套入管材,使其松紧适度,而后两手推套丝板,带上2~3扣,再站到侧面扳转套

丝板,用力要均匀,待丝扣即将套成时,轻轻松开板机,开机退板,保持丝扣应有锥度

二,管道法兰联接

1,凡管段与管段采用法兰盘联接或管道与法兰阀门联接者,必须按照设计要求和工作压力选用标准法兰盘。

2,法兰盘的联接螺栓直径、长度应符合规范要求,紧固法兰盘螺栓时要对称拧紧,紧固好的螺栓外露丝扣应为2~3扣,不宜大于螺栓直径的二分之一。

3,法兰盘联接衬垫,一般给水管(冷水)采用厚度为3mm的橡胶垫,供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心,不得放偏。

五,给水安装的监理要点

1套管安装:

A,钢套管:根据所穿构筑物的厚度及管径尺寸确定套管规格、长度,下料后套管内刷防锈漆一道,用于穿楼板套管应在适当部位焊好架铁。管道安装时,把预制好的套管穿好,套管上端应高出地面20mm,厨房及厕浴间套管应高出地面50mm,下端与楼板面平。预埋上下层套管时,中心线需垂直,凡有管道煤气的房间,所有套管的缝隙均应按设计要求做填料严密处理。

B,防水套管:根据构筑物及不同介质的管道,按照设计或施工安装图册中的要求进行预制加工,将预制加工好的套管在浇注混凝土前按设计要求部位固定好,对坐标、标高,平正合格后一次浇注,待管道安装完毕后把填料塞紧捣实。

2,填堵孔洞:

A,管道安装完毕后,必须及时用不低于结构标号的混凝土或水泥砂浆把孔洞堵严、抹平,为了不致因堵洞而将管道移位,造成立管不垂直,应派专人配合土建堵孔洞。

B,堵楼板孔洞宜用定型模具或用木板支搭牢固后,往洞内浇点水再用C20以上的细石混凝土或M50水泥砂浆填平捣实,不许向洞内填塞砖头、杂物。

3,管道试压:

A,管道试压一般分单项试压和系统试压两种。单项试压是在干管敷设完后或隐蔽部位的管道安装完毕按设计和规范要求边行水压试验。

系统试压是在全部干、立、支管安装完毕,按设计或规范要求进行水压试验。

4,管道系统冲洗:

A,管道系统的冲洗应在管道试压合格后,调试、运行前进行。

B,管道冲洗进水口及排水口应选择适当位置,并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截面60%,排水管应接至排水井或排水沟内。

C,冲洗时,以系统内可能达到的最大压力和流量进行,直到出口处的水色和透明度与入口处目测一致为合格。

工程室内排水管安装

材料要求

1,管材为硬质聚氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。

2,管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。管件造型应规矩、光滑,无毛刺。承口应有梢度,并与插口配套。

作业条件

1,埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。

2,暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。

操作工艺

1,工艺流程:

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验

2预制加工:

根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。

3,干管安装:

首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后,管道要直,坡度均匀,各预留口位置准确。安装立管需装伸缩节,伸缩节上沿距地坪或蹲便台70~100mm。干管安装完后应做闭水试验,出口用充气橡胶堵封闭,达到不渗漏,水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm,上覆过筛土,夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。

4,立管安装:

首先按设计坐标要求,将洞口预留或后剔,洞口尺寸不得过大,更不可损伤受力钢筋。安装前清理场地,根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将锁母拧下,取出U型橡胶圈,清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记,然后涂上肥皂液,套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内,垂直用力插入至标记为止(一般预留胀缩量为20~30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直,并测量顶板距三通口中心是否符合要求。无误后即可堵洞,并将上层预留伸缩节封严。

5,支管安装:

首先剔出吊卡孔洞或复查预埋件是否合适。清理场地,按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起,徐抹粘接剂,用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架,封闭各预留管口和堵洞。

6,器具连接管安装:

核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录,并预制加工、编号。安装粘接时,必须将预留管口清理干净,再进行粘接。粘牢后找正、找直,封闭管口和堵洞。打开下一层立管扫除口,用充气橡胶堵封闭上部,进行闭水试验。合格后,撤去橡胶堵,封好扫除口。

7,排水管道安装

按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后,必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。

8,地下埋设管道及出屋顶透气立管

如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时,可采用水泥捻口。为防止渗漏,塑料管插接处用粗砂纸将塑料管横向打磨粗糙。

9,粘接剂

易挥发,使用后应随时封盖。冬季施工进行粘接时,凝固时间为2~3min。粘接场所应通风良好,远离明火。

保证项目:

1,管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。

2,隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求和施工规范规定。

3,管道的坡度必须符合设计要求或施工规范规定。

4,管道及管道支座(墩),严禁铺设在冻土和未经处理的松土上。

5,排水塑料管必须按设计要求装伸缩节。如设计无要求,伸缩节间距不大于4m。

6,排水系统竣工后的通水试验结果,必须符合设计要求和施工规范规定。

7管道支(吊、托)架及管座(墩)的安装应符合以下规定:

塑料排水横管固定件的间距

公称通径(mm)5075100

支架间距(m)0.60.81.0

管道安装允许偏差项目

水平管道纵、横方每1m不大于1.5mm

向弯曲全长(25m以上)不大于38mm

立管垂直度每1m不大于3mm

全长(5m以上)不大于15mm






建筑给排设计中的十大典型错误

 建筑给排设计中的十大典型错误

   问题1:卫生间排水口预留孔洞无定位尺寸,导致预留洞位置不准,后期重新开凿孔洞造成对卫生间结构板的破坏。原因分析:给排水设计图中未对各排水孔洞进行尺寸定位,给出的参照图集中尺寸不统一。

      解决措施:给排水专业应根据建筑专业对卫生间洁具的布置,在设计图纸中明确给出各排水孔洞的定位尺寸,以便结构施工时预留的孔洞尺寸统一。(在建筑提资后,第一时间了解卫生间及厨房的布置,需要调整出尽早提出)。

      问题2:厨房排水立管布置在与烟道排烟口相对的墙角,占用燃气管道位置。原因分析:厨房排水立管布置未考虑燃气管道布置位置,一般情况下,燃气管道均布置在与烟道排烟口相对的墙角处。

      解决措施:厨房排水立管应布置在远离烟道位置的对角墙角处,为燃气管道留出安装空间。

      问题3:阳台洗衣机排水地漏下部排水支管未设置存水弯,将导致今后阳台地漏返臭。原因分析:设计图中只说明了地漏为洗衣机专用地漏,但该地漏存水弯深度不满足50mm深度。

      解决措施:阳台设洗衣机地漏的,地漏下部支管必须带存水弯,以保证有效水卦深度,避免阳台返臭。(优先采用密闭防涸地漏)。

      问题4:排水立管、空调冷凝水立管位置挡住窗子。原因分析:给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。

      解决措施:排水立管及空调冷凝水管布置时应与建筑专业沟通,避免出现管道遮挡窗子情况,特殊情况下应要求建筑专业加宽窗边。(窗边宽度应保证大于200mm)。

      问题5:机房层顶仅设一根雨水管,不符合相关规范。原因分析:<<建筑给水排水设计规范>>4.9.27:建筑屋面各汇水范围内,雨水排水立管不宜少于2根。

      解决措施:机房层设两根雨水管或增设一溢流口。

       问题6:在下方是室内的天沟内设置普通型雨水斗。原因分析:雨水管进入室内。

      解决措施:这种情况下应采用侧排雨水斗。

      问题7:空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。原因分析:给排水专业未与建筑专业核对空调管预留洞位置(尤其在有凸窗的情况下,位置复杂)。市场上未有De50xDe32的三通。

      解决措施:冷凝水管设计时,应与建筑核对标高,确保预留管标高位置是低于空调预留洞位置,保证冷凝水能正常排出。应采用De50xDe50的三通。另,空调冷凝水最好不要排入阳台雨水管。

      问题8:管道井内未设计排水地漏,如给水管爆裂积水无法排出。原因分析:管道井内给水管道较多,但一般情况下均未设计排水措施,一旦出现爆管事故,积水将漫至井外走道和电梯井,造成更大损失。

      解决措施:设计时应考虑在管道井内布置排水地漏,接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。

      问题9:部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。原因分析:可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置,导致给排水专业无相应的配管设计。

      解决措施:给排水专业应与建筑专业充分沟通,对各天面雨水口位置仔细核对,设计完备的排水系统。

      问题10:楼层公共部位消火栓位置不当,导致无法按规范要求安装。原因分析:消火栓箱设置于楼梯休息平台处,因此处有外窗,故箱体安装高度不够。

      解决措施:应与建筑及结构专业沟通,将消火栓箱布置在既能满足规范安装要求,又不影响公共部位使用空间的地方,建筑专业应预留箱体孔洞,必要时结构专业应在剪力墙上预留箱体孔洞。(消火栓忌安装在住户家门口,商铺消火栓最好设置在室外;必须设置于室内时,应采用暗装形式)。




给水管管径的计算方法是什么?

流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或(m3/h);用重量表示流量单位是kg/s或t/h。

流体在管道内流动时,在一定时间内所流过的距离为流速,流速一般指流体的平均流速,单位为m/s。

流量与管道断面及流速成正比,三者之间关系:

Q = (πD2)/4·v·3600 (m3/ h )

式中  Q — 流量(m3/h或t/h );

     D — 管道内径(m);

     V — 流体平均速度(m/s)。

根据上式,当流速一定时,其流量与管径的平方成正比,在施工中遇到管径替代时,应进行计算后方可代用。例如用二根DN50的管代替一根DN100的管是不允许的,从公式得知DN100的管道流量是DN50管道流量的4倍,因此必须用4根DN50的管才能代用DN100的管。 暖通南社

给水管道经济流速:

影响给水管道经济流速的因素很多,精确计算非常复杂。

对于单独的压力输水管道,经济管径公式:

D=(fQ^3)^[1/(a+m)]

式中:f—经济因素,与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数;Q—管道输水流量;a—管道造价公式中的指数;m—管道水头损失计算公式中的指数。

为简化计算,取f=1,a=1.8,m=5.3,则 经济管径公式可简化为:

D=Q^0.42

例:管道流量 22 L/S,求经济管径为多少?

解:Q=22 L/S=0.022m^3/s

经济管径D=Q^0.42=0.022^0.42=0.201m,所以经济管径可取200mm。

水头损失:

没有压力与流速的计算公式,管道的水力计算包括长管水力计算和短管水力计算。区别是后者在计算时忽略了局部水头损失,只考虑沿程水头损失。(水头损失可以理解为固体相对运动的摩擦力)

以常用的长管自由出流为例,则计算公式为 :

H=(v^2*L)/(C^2*R),

其中H为水头,可以由压力换算, L是管的长度, v是管道出流的流速, R是水力半径R=管道断面面积/内壁周长=r/2,C是谢才系数C=R^(1/6)/n。

给水管径选择:

1、支管流速选择范围0..8~1.2m/s。

2、干管流速选择范围1.2~2m/s。

3、管段压力降选择范围0.3~0.5kgf/cm2。【3~5m扬程】

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管 则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的镀锌管径

一般工程上计算时,水管路,压力常见为0.1-0.6MPa,水在水管中流速在1-3米/秒,常取1.5米/秒。

流量=管截面积×流速=0.002827×管径^2×流速(立方米/小时)^2:平方。管径单位:mm

管径=sqrt(353.68×流量/流速)

sqrt:开平方

饱和蒸汽的公式与水相同,只是流速一般取20–40米/秒。

如果需要精确计算就要先假定流速,再根据水的粘度、密度及管径先计算出雷诺准数,再由雷诺准数计算出沿程阻力系数,并将管路中的管件(如三通、弯头、阀门、变径等)都查表查出等效管长度,最后由沿程阻力系数与管路总长(包括等效管长度)计算出总管路压力损失,并根据伯努利计算出实际流速,再次用实际流速按以上过程计算,直至两者接近(叠代试算法)。因此实际中很少友人这么算,基本上都是根据压差的大小选不同的流速,按最前面的方法计算。

一般一户的话,取三个人或者4个人,按照卫生间,厨房设备取用水量,设备比较齐全的去200-300L/人*天,设备比较简单的,就取150-250L/人*天。住宅按24小时使用设计,(除以24就是每小时平均用水量)再乘以修正系数,就是最大秒流量,(用水高峰,比如中午的时候)也就是说你秒流量=(100户*4个人*200L/人*天)/(24h*3600s/h)*2.5=2.31485L/S,这个就是给水主干管的流量。




J111~114内隔墙建筑构造(2012年合订本含10J113-1)高清版

附件大小:19.64MB
附件格式:2个直链文件,格式为pdf
所属分类:标准图集
分享会员:匿名用户
资源简介/截图:

共包含5本图集,分别为:03J111-1:轻钢龙骨内隔墙、03J111-2:预制轻钢龙骨内隔墙、03J112:中空内模金属网水泥内隔墙、03J114-1:轻集料空心砌块内隔墙、10J113-1:内隔墙-轻质条板(一)。

图集编号:J111~114

图集名称:内隔墙建筑构造(2012年合订本)

开本:16 开

主编单位:中国建筑标准设计研究院、国家住宅与居住环境工程技术研究中心

图集内容简介:

高清版03J111-1:轻钢龙骨内隔墙
本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙。轻钢龙骨面板有:纸面石膏板、纤维水泥加压板、加压低收缩性硅酸钙板、纤维石膏板、粉石英硅酸钙板等。轻钢龙骨采用镀锌钢板及冷弯薄壁型钢。本图集内容具体、条理清楚、构造合理、使用方便,能满足设计与施工的需要。
高清版03J111-2:预制轻钢龙骨内隔墙

本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙。主要包括:特制异形轻钢龙骨与硅酸钙板在工厂中预制成型,现场组装的非承重内隔墙建筑构造。本图集内容具体、条理清楚、构造合理、使用方便,能满足设计与施工的需要。

高清版03J112:中空内模金属网水泥内隔墙
本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙。主要包括:金属网片与配套固定件等组成骨架,采用泵喷水泥砂浆,外抹水泥层的非承重内隔墙的建筑构造。

03J114-1:轻集料空心砌块内隔墙
本图集适用于新建、改建、扩建的居住建筑、公共建筑和一般工业建筑。主要用于居住建筑、公共建筑的卫生间、厨房、起居室等部位的分室墙、分户墙,公共建筑的分室、走道、壁柜、管井、卫生间等内隔墙。内容包括:轻集料空心砌块内隔墙技术性能表、轻集料空心砌块规格、型号表,轻集料空心砌块内隔墙建筑构造详图。

高清版10J113-1:内隔墙-轻质条板(一)
本图集适用于新建、改建、扩建的居住建筑、公共建筑和一般工业建筑,图集包括8种类型轻质条板隔墙:1.轻混凝土空心条板内隔墙;2.玻纤增强水泥条板内隔墙;3.玻纤增强石膏条板内隔墙;4.硅镁加气条板内隔墙;5.粉煤灰泡沫水泥条板内隔墙;6.植物纤维复合条板内隔墙;7.聚苯颗粒水泥复合夹芯条板内隔墙;8.纸蜂窝夹芯复合板内隔墙。本图集的特点是:1.内容符合新的标准要求;2.补充和调整了部分构造做法。3.图集内容充实、条理清楚、选用方便。




S3给水排水标准图集 排水设备及卫生器具安装(2010年合订本)

S3给水排水标准图集 排水设备及卫生器具安装(2010年合订本)

本合订本包括:

04S301《建筑排水设备附件选用安装》
本图集适用于民用与一般工业建筑排水设备附件的选用与安装。包括清扫口、地漏、不锈钢悬挂式水封盒、排水口、排水漏斗、通气帽、脏物捕集器、毛发聚集器、除渣箱、隔油器、阻火圈、不同材质排水管道连接等产品的构造和安装详图等内容。设计人员可按图集选择产品及做法,施工人员可按图集订货及安装。当选择其它厂商的产品时,设计人员注意核对技术参数和安装尺寸,施工人员可参考本图集安装。
08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放;被提升的污、废水温度不超过40℃,PH值为6~9。
本图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。编入本图集的潜水排污泵包括JYWQ型自动搅匀排污泵、Flygt C(M、N)型污水潜水泵。安装方式包括室内污水池(集水坑)软管连接移动式安装、硬管连接固定式安装及室内、室外污水池(集水坑)带自耦合装置固定式安装。
本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。本图集对原图集的潜水排污泵安装方式进行了调整补充,便于设计选用和施工安装。

09S302 《雨水斗选用及安装》
本图集适用于工业与民用建筑屋面和天沟雨水斗的选用及安装。主要内容包括87型、65型、侧入式雨水斗的装配图、零件图、安装图和虹吸式雨水斗的外形图、安装图等。本次修编扩充了87型等雨水斗的类型,提供了根据产品标准《虹吸式雨水斗》CJ/T 245-2007进行测试的几种典型虹吸式雨水斗的最大流量及对应斗前水深的数据。可用于指导雨水斗的正确选用和施工安装。
09S303 《医疗卫生设备安装》
本图集适用于新建、改建和扩建的医疗建筑(指医院、养老院、疗养院、康复中心、疾病预防控制中心和血液中心)中专用卫生设备的安装。包括在医疗建筑内的各种普通洗池、专业洗池、专业冲洗设备、无性别卫生间、淋浴间等的施工安装详图。与原图集相比,在图集中新增了婴儿游泳池、紧急冲淋眼器、化学冲淋间、无性别卫生间、淋浴间的施工安装详图等内容。医疗建筑中医务人员、门急诊病人和办公人员使用的公共卫生间的通用卫生设备安装详见09S304《卫生设备安装》。可用于指导设计和施工。
09S304 《卫生设备安装》
本图集适用于新建、扩建和改建的民用和工业建筑内的通用卫生设备安装及民用建筑工程中餐饮废水隔油器的选用与安装,医疗建筑中的专用卫生设备安装另见09S303《医疗卫生设备安装》。包括洗涤盆(池)、化验盆、污水池(盆)、盥洗槽、厨房洗涤槽、洗脸盆、坐便器、蹲便器、净身盆、小便器、浴盆、淋浴房(器)、小(大)便槽的安装详图以及餐饮废水隔油器的选用与安装详图。可用于指导设计和施工,监理人员可参考使用。




户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

内容
介绍

【文末附下载链接】户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

住宅户型平面设计是住宅建筑设计的基础,是住宅工程项目策划、立项的前期工作,亦是用户选择购买商品房屋的依据和重要参考。今天就来欣赏一下户型平面图大全,ji。

户型平面图欣赏

户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)
       1、这个户型平面图采用明厨明卫设计,功能空间齐全,可适应不同需要。
2、组合功能,可变、可发展。
3、一家两天地,老少皆相宜。
4、1+2,让我的家更宽敞,买两套,住1套,租1套。各自购买,邻里预约转让
5、板式结构,品质生活。
户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

       1、户型平面图这个引入空中庭院概念,打造和谐的邻里空间。同一庭院的两户又可组合成2+1户型,庭院成为独享“空中花园”。

       2、上图为小高层设计方案,如改为高层,可调整楼梯、电梯布局,仍可延续上述设计理念。

户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

       1、这款户型平面图将入户花园理念发挥到极致,且套型面积全部控制在80~90m2之间。
2、A户型端头可按单元组合调整
3、B户型布局可供方案一借鉴。
本方案不足之处:
1、交通合公摊面积偏大,土地利用率不太高。
2、如考虑将A户型整体向下偏移,则有助于提高土地利用。
户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

       1、户型平面图为一单元5户,土地利用率高。
2、B2户型配休闲阳台,B3户型带入户花园,小套型高品质。
3、B1户型可与B2户型组成一户。

       4、上图为18层设计方案,如改为21层以上,可将图中标识楼梯改为两部剪刀梯,适当调整B3户型厨房、餐厅布局。

户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)

       1、这个户型平面图考虑了“两代居”可分可合的灵活设计,两个边户适当调整,即能实现明厨明卫(凹槽)。
2、户型平面图套型平面较紧凑,功能分区明确,如不受90限制,客厅开间可考虑适当加大。
3、外墙规整,利于节材、节能。
户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)
       1、这个户型平面图中空布局和端户型的入户花园设计,实现全明厨明卫。

       2、客厅3.9m开间和90 m2内小三室是最大亮点。
3、如用于18层以上住宅,图中标识的楼梯处可调整为剪刀梯,满足消防设计规范。


结语:户型平面图就是住房的平面空间布局图,即对各个独立空间的使用功能、相应位置、大小进行描述的图型。可以直观的看清房屋的走向布局。

资料
下载

户型平面图|经典解读,看看别人家漂亮的房子是怎么设计的!(附2020年住宅户型图合集)




14S307住宅厨、卫给水排水管道安装

14S307住宅厨、卫给水排水管道安装

14S307《住宅厨、卫给水排水管道安装》为修编图集, 替代03SS408 《住宅厨、卫给排水管道安装》。图集为施工安装图集,可用于指导和规范住宅厨、卫和阳台给水排水管道的安装。设计人员可直接选用,施工人员可照图施工。与原图集相比,本图集依据最新版本规范、规程编制,对卫生间的布置进行了优化调整,取消了原图集中同层排水方面的内容,新增加编制了阳台给排水管道安装和特殊单立管排水管道安装等内容。

该图集适用于住宅厨房、卫生间和阳台给水排水管道及设备安装(不含住宅卫生间同层排水的内容)。有关住宅卫生间同层排水的内容,详见国家标准设计图集12S306《住宅卫生间同层排水系统安装》。

主要内容包括两种典型厨房(Ⅰ、L)、五种典型卫生间(A、B、C、D、E)、三种典型阳台(A、B、C)的给排水管道布置优选方案的平面、剖面图及节点详图。图集中的厨房、卫生间、阳台管道的平面、剖面图都标注了详细的尺寸,选用时可根据工程实际情况作相应调整。




17J509-1住宅内装工业化设计—整体收纳

17J509-1住宅内装工业化设计—整体收纳

本图集适用于非抗震区和抗震设防烈度为8度及以下地区民用建筑中的住宅建筑收纳空间和收纳部品的建筑设计和装修设计。其他居住类建筑可参考并选用;尤其适用于装配式住宅建筑批量精装修阶段,作为套型空间内菜单式整体收纳系统的选用、参考和借鉴。

图集编制了住宅各功能空间收纳部品的需求分析和分布,用收纳部品需求归类分布表的形式,达到设计人员对各功能空间内收纳功能进行全面系统了解的目的。借助住宅基本套型分析,为套内各功能空间提供收纳布置示例;分别对入口门厅、起居室(厅)、餐厅、卧室、书房、厨房、卫生间、阳台、独立式收纳空间的收纳设计要点、收纳部品特点及收纳部品单元选用表进行阐述;通过图集中的选用组合示例,引导、启发设计人员根据不同套型、不同功能空间,对整体收纳灵活配置,实现设计和选用目标。

图集编制以住宅内装工业化设计为前提,依据住宅整体收纳的种类和特点,满足不同套内功能空间分类收纳的要求,形成基本单元模块化部品,强调整体性、协调性 、适用性及灵活性。




05SJ919小城镇住宅建筑构造

05SJ919小城镇住宅建筑构造

适用范围:本图集适用于一般小城镇住宅建筑设计

图集内容:

1、工程作法,包括:台阶、散水、坡道、室外庭院路、楼地面、踢脚、墙裙、内墙面、顶棚、外墙面、屋面等部位的做法。

2、构造详图,包括:围墙、大门、挡墙、花池、砖墙建筑构造、轻集料混凝土小型空心砌块墙体建筑构造;蒸压加气混凝土砌块建筑构造、夹心保温非承重外墙、条板隔墙建筑构造、外墙外保温建筑构造、外装修、平屋面建筑构造、坡屋面建筑构造、门窗、厨房、卫生间、排气道、楼梯灯构造详图




空调与通风系统设计施工概述

要求空调及通风环境特点:

Ⅰ:冷热不均造成的人体不舒适感。

Ⅱ:克服灯光、设备散热量及人体热负荷。

Ⅲ:空间密闭,需克服二氧化碳、烟气及食品气味造成的不舒适感。

Ⅳ:满足装饰美观性及舒适性要求。

设计参数(以长江流域为例):

空调系统设计参数(详见附表民用建筑空调冷负荷的估算指标)GB50736-2012:

A:冷负荷 200-400W/㎡,考虑日照及散热选择; B:热负荷 40~70W/㎡,考虑散热及通风性选择;

通风系统设计参数(详见附表各场所每小时换气次数及各场所最小新风量)

A:厕所换气次数:10~20次/h;

B:餐厅:5~10次/h;

C:厨房:15~20次/h;

D:宾馆客房及办公室:1~3次/h;

E:KTV包厢:3~6次。

防排烟系统设计参数:

A:防火分区地上≦2000㎡,地下≦1000㎡;防烟分区≦500㎡,根据地方规范要求,大于50或100的包间按单独防烟分区处理。

B:一台排烟风机带两个以上防烟分区的系统,按最大防烟分区面积计算单位排烟量≧120㎡/h,一台排烟风机只带一个防烟分区,单位排烟量按≧60㎡/h计算,但风机总排烟量不小于7200m³/h。防火分区的补风按不小于总排烟量的50%取(靠窗且窗户面积达到规范要求的除外)。

C:主风管风速≦15m/s,排烟风口风速≦8m/s,补风口风速≦8m/s,补风口与排烟口间距不小于5m/s

D:排烟风机排烟量需比理论计算所得排烟量大30%,且风机选型时应选风机性能曲线中间的参数,根据管道走向情况考虑风机压头≧500Pa。

排烟与排风共用系统设计原理及注意事项:

原理:根据所需排风量与排烟量选择双速风机,正常情况下手动开启低速进行排风,此时的多页排烟口处于关闭状态,全自动防火阀处于开启状态;当发生火灾时,消防控制系统强切电源,打开多页排烟口,切换至消防电源,自动启动高速进行排烟,同时关闭所有的全自动防火阀。

排烟口尽可能不要在主管道上连续布置风口,如下图,这样会造成末端排烟风口风量很小甚至无风,应该布置在支管道上,如上图;另风管、风阀的严密性是保证风量达到设计要求最重要的一点。

设计阶段注意事项:

设计流程:

现场勘查注意事项:

1.确定空调主机放置区域,评估适合使用的系统类型,注意散热和噪音。

2.找到新风采集点及排烟出口(两者之间的距离不能小于5米)。

3.确定疏散通道,一个防火分区一般要求2个直通室外的通道。

4.确定新风机及排烟风机适合安装的位置。

5.测量现场标高,做好记录。

6.观察外部环境,综合考虑外部环境对系统的影响因素,如日照强度、新风采集点有没有垃圾站、排风点是否对外部环境造成影响、主机的噪音是否会影响环评等。

7.现场有没有加工及材料堆放场地,设备的运输通道,白天或夜间施工是否存在对环境造成影响。

防火分区划分注意事项:

之所以将防火分区划分单独列出,且放置在设计流程的前面,因为防火分区影响到整个空调及通风系统的布局,风管道尽量避免穿越防火分区,否则需加装防火阀并且做好封堵。在划分防火分区的过程中必须与装修、消防专业沟通到位,统一规划防火墙、防火门及挡烟垂壁,特别注意防火分区内必须有直通室外的逃生通道。

确定主管道走向:

主要是避免管道重叠影响标高的问题,按照此原则可减少图纸二次深化的工作量,施工可行性大大提高。

二次勘查现场:

主要是对主风管管道及设备位置进行校核,避免图纸设计完成后的二次

较大的改动,不然前期的设计工作会白白的浪费掉很多的时间和精力。如,KTV的空调及通风工程在安装工程里面来说属于中小型系统,尽量做到设计图就是

施工图。另外,KTV营业场地基本是租赁型场地,前期基础的安装工程已完成,可能还会与其它营业功能区域共用基础系统,基本上是改造工程,所以二次勘查及为重要。

与建设单位沟通空调区域及要求:

主要是与建设单位工程负责人进行沟通确认,有以下几点:空调需覆盖的区域,在KTV里面除了营业区域之外,还有功能性区域。

建设单位的需求,设计人员不能按照惯例去猜测,比如厨房、办公室、库房、收银台、出酒菜间、客服中心、洗涤间及厕所等都要逐个确认。只有确定好整个空调面积,才能准确的算出需求,避免日后增加工程带来的麻烦。

确定表面美观性的方案,如风口的形式、盘管控制的方式、检修的方案以及建设单位对设备的要求等。

数据计算及设计出图:

数据的计算:冷、热负荷的计算:单位冷负荷Q冷,单位面积S,数量N,总冷负荷Q。

Q≦Q冷*S*N (考虑同时使用系数)。

新、排风量的计算:风量F,单位面积S,高度H,换气次数N,F排≦F新=S*H*N (考虑空调区域正压,卫生间及厨房反之)。

排烟及补风量的计算:排烟量F,单位排烟量f,最大防烟分区面积S,F排=f*S (风机选型时,考虑20%~30%的漏风系数)。

F补≧F排*0.5(窗户面积达到规范要求的可取消机械补分)。

功率的计算及统计:单台设备功率n,总功率N,数量S,N=n*S (提供给电气专业规划电路)。

主机的配比选择:

水泵的选择:

风、水管道的绘制出图:

在图纸的设计过程中要注意以下几点:

仔细理解装修的造型、标高及区域功能,特别是注意反光灯槽。

充分考虑设备日后的维保及维修空间。

尽量做到控制、操作的方便性。

回风及出风口的位置直接影响系统的安装方式,需跟建设单位提前确定清楚,弄明白建设单位的要求。

与建设单位的二次沟通:

图纸设计完成后,需把自己设计的思路,系统的运行及控制方式,通风与空调工程的界面以及需要其它专业配合的工程 ,跟建设单位负责人进行沟通,做到查漏补缺,尽可能满足客户的需求。

最后,就是根据建设单位的意见修改图纸出图,让建设单位签字确认存档,作为日后施工的依据。

施工节点:

因为KTV的环境特点,所以对通风与空调系统在安装过程中,也有一些特殊的要求,有如下几个节点需要注意:

包间通风及空调系统安装要求:

包间只允许布置一个出风口与一个回风口,新风与出风共用,排风与回风共用。

每个包间加装一台管道式排风机对包间进行排风,另外加装一台轴流风机对机柜进行散热。

从走道排烟主管道引进包间的排风支管所加装的全自动防火阀,必须安装在包间内,便于检修;新风支管根据系统平衡要求尽可能加装调节阀。

盘管所接水管支管必须加装质量好的电磁二通阀,且所装的截止阀、过滤器、二通阀及不锈钢软接必须便于检修。

整个吊顶内除了通风机空调系统外,还有很多强、弱电及喷淋管道,考虑到工艺的简洁性,设备与风口的连接采用铝箔软管连接。

注:与风机盘管直接连接的回风箱下端不予铆接,便于拆卸更换电机包布置间管道详见下图一至图三

走道新、排风及空调施工图:

KTV的走道狭长且管道众多,合理的布置风口及管道连接方式,才能达到功能性及美观性要求,以下风管布置平面图中,新排风采用的条形风口,布置在过道两边且靠墙安装,排烟口布置在走道正中间,新排风口需有适当的间隔。

KTV的大包间都会带一个卫生间,其排风管到这种小卫生间已经处于整个排风系统的末端,需单独加装排气扇;因面积太小,不必单独加装风机盘管,只需接入经过预冷、热的新风即可。

专业配合注意事项:

备注:总的来说,与其它专业的配合做到三个提前,即提前沟通、提前安排与提前查漏补缺。

施工细节:

调试验收:

调试工具:

调试验收注意事项:

系统调试前先确定管路清洁已完成,电路已正常送电,调试详见下表:

调试完成之后,需整理竣工资料,特别是消防验收所需要的风机、风管,保温材料等合格证及检验报告,并做好向业主提交的竣工图、调试记录等资料。

撤场之前还需对业主工程管理人员做好教育培训及保固切结书。

本文来源于互联网,作者:唐成勇。暖通南社整理编辑。




13J913-1公共厨房建筑设计与构造

13J913-1公共厨房建筑设计与构造

13J913-1 《公共厨房建筑设计与构造》国家建筑标准图集,适用于新建、改建、扩建的公共厨房工程。可供建筑设计人员、管理、施工及监理人员参考使用。

本图集内容主要包括民用与工业建筑的公共厨房设计、相关建筑构造和主要厨房设备。公共厨房设计包括餐馆厨房设计、饮食店厨房设计和食堂厨房设计。建筑构造包括楼地面、排水沟、吊顶、炉灶、排气道、洗池、操作台等做法。厨房设备包括炉灶系列、电磁炉系列、蒸饭柜系列、调理台柜系列、储物柜货架系列、洗刷系列、制冷系列、车类系列、食品机械系列、消毒及西餐设备系列。图集由说明、名词解释、设计要点、构造详图、设计示例及设备图片等部分组成。

图集内容丰富、条理清楚,针对公共厨房的特点,力求设计合理、形式多样化、采用新材料、新工艺,配合彩色图片,尽量满足设计和选用的需要,对设计、施工、验收等具有一定的指导和参考意义。




14J913-2住宅厨房

14J913-2住宅厨房

14J913-2《住宅厨房》国家建筑标准设计图集是对原01SJ913《住宅厨房》的全面修编,本图集适用于以管道燃气为主要热源的新建住宅工程的厨房设计及其产品配套和施工安装,既有住宅厨房的改建、扩建可参考,供设计、施工、监理等单位相关技术人员使用。

图集主要编入常见、适用的厨房类型,并按厨房不同设备和不同操作台布置形式给出选用图;从各类型厨房中选择其中具有典型性的厨房、无障碍厨房给出平面布置图及剖面图;给出常用住宅整体橱柜设计示例,供设计人员在进行厨房设备、操作台和家具布置时参考。编入厨房常用的建筑构造、工程做法,厨房设备与管线,设备与建筑接口以及设备安装图;介绍了嵌入式厨房设备空间宽度尺寸、食物垃圾处理机等相关数据等。

本图集内容较丰富,主要按满足经济适用型住宅面积标准的厨房需要编制,并兼顾了较小面积和较大面积及设备标准较高住宅的需要。厨房常用的构造节点详图,可供建筑设计、装饰设计、制作安装、施工人员直接或参考选用。




几种构件在结算计价上的把控(经验分享)

一、构造柱:

大家一看到图纸上的构造柱三个字就立马出来一个概念,这是二次结构,其实不然,关于工程中的构造柱要分两种情况进行列项和计价。

1)结构性构造柱:这种构造柱是在结构平面图中直接表示出来的,它的施工工艺和框架柱完全相同,不同的只是截面小一点而已,它也是和主体结构同步进行的,之所以称之为构造柱是因为它的配筋不是通过受力计算来配筋的,而是按照规范要求的节点措施来配筋的,它也是先四边支模浇捣混凝土的,如果有局部与后期的砌体连接的,同样需要在浇捣混凝土时预留预埋钢筋或后期采用植筋的。除了名称以外,所有属性和施工工艺都是和框架柱一模一样的。此构造柱在计算工程量时,不能按构造柱分类,计价时也不能按构造柱列项,工程量要并入框架柱里计价,或者根据断面周长单独列项套框架柱子目进行计价。审计时,对一些没有现场施工经验的年轻人要进行施工工艺的解释和说服,一般从事审计的人,虽然不懂施工工艺,没有在施工现场呆过,但都是受过高等教育的或有过名师指导过的,通过解释说服,大多数审计人员都是能接受施工单位的理由的。有必要时可以提供监理签字的证明资料。确认现场施工工艺。此类型的构造柱多数出现在悬挑阳台的端头,还有分户墙出外墙的悬挑墙端部,也就是孤墙的端头。

2)砌体构造柱:这种构造柱在结构图中是不用图例表示的,一般都是在结构施工说明里用文字描述的方式表现的,它的施工工艺是先砌墙后立模板浇筑混凝土的,这种构造柱没有什么需要解释的,直接计算其工程量,套构造柱子目进行计价就可以了,但我们多年的对账经验,很多审计要求提供二次结构的平面布置图且需要原对应的设计院人员签字认可,否则,有些砌体位置是否存在构造柱是容易发生争议的,由于对账双方所处的位置不同,观点当然就不一样了,所以,提醒广大造价人员,一定要催促施工技术负责人,办理二次结构的施工平面图让设计人员签字认可,避免最后结算造成不必要的麻烦。

二、防水导墙

这个构件大家都知道的,就是厨房卫生间墙下的防水反梁,也有人称之为防水堰,还有有习惯称之为翻边,各地的口语叫法不同,但原理都是一样的,都是为了阻止室内水源通过砌体流向室外的。这个构件如何正确的进行列项和计价,也要分两种情况。

1)第一种是常规的施工工艺是在楼层现浇板完成以后,在砌体进行施工之前,在已经完成的现浇板上砌体位置进行清洗后立模板,浇筑素混凝土,这种施工工艺就是圈梁的施工方法,无可争议,工程量按圈梁计算列项,套圈梁子目进行计价。

2)第二种情况,是很多图纸设计时考虑构件的整体性,在图纸中明确规定,厨房卫生间的防水导墙要和现浇板同时浇捣混凝土,这个要求就需要在现浇板施工时,采用吊模板的施工工艺,也就是日常说的反梁施工工艺,此时的混凝土是和现浇板相同的,也是和现浇板同步完成的,所以工程量计算要归入有梁板子目进行计价。

3)另外需要说明的问题,也给大家说一下,我工作中经常有人咨询这个问题,发现有人认为,这个防水导墙是在墙下面,只是截面埃了一点,认为应该按混凝土墙列项计价,砌体砌筑在混凝土反梁或者防水导墙上,他们组成了混合墙,也就是下面按混凝土墙计算,上面按砌体墙计算。个人认为,这个是绝对不合理,但至今也没有合法的解释,我总结的两种情况是根据现场施工工艺来列项和计价的,也是能够让审计接受的两种情况。

三、植筋

目前各项目可以说100%的都是采用植筋技术进行砌体施工的,但作为预算员如果对现场的植筋进行计价呢,根据现场情况也要分两种情况进行结算计价:

1)第一种情况是图纸完全按图施工时,施工单位为了施工方便,提高模板拆除利用率,在浇捣混凝土时不进行事前预埋,在模板拆除后,进行砌体砌筑之前,在混凝土柱梁内进行植筋的,此种施工工艺是不能计算工程量和计价结算的,这部分费用包含在砌体加固的费用里了,砌体加固是要单独列项计价的。现实施工中,如果采用规范规定的预留预埋钢筋,在模板拆除时,要增加不少人工,且模板容易损坏,采用植筋就可以很轻松的拆除模板,而且模板不容易损坏,大大提高了模板的使用率了。

2)第二种情况是柱梁板等主体构件已经完成,因为甲方要求或设计变更,需要在已经完成的柱梁板上增加混凝土构件,此时,只能在原来的柱梁板上进行植筋,才能保证增加的构件和原有构件保持整体性,这种情况不是施工单位改变或优化施工工艺造成的工作量,而是由甲方或者设计变更造成的工程量,所有增加构件引起的植筋可以单独列项进行计价的,但需要注意的是,设计变更仅仅说明在什么位置增加什么构件,并没有说明具体的施工工艺,遇到这种情况,作为项目预算员要提醒现场施工人员办理现场签证单。确认现场发生的植筋规格,植筋数量,这才是结算的合法依据,否则审计只会认可变更增加的混凝土和钢筋模板等工程量,至于植筋审计会不认可的,因为审计无法判断此变更送达时,相关位置的主体构件是否已经完成,是否需要进行植筋的。这个是很多现场施工人员不注意的地方。因为他们不是专业的造价人员,不知道结算的流程和方法,所以,项目预算员适时提醒非常重要。

四、台阶

在工程建筑首层平面图上,在入户门位置,特别是厂房的入室大门口,图纸上一般会有一个矩形或者等腰梯形的线框,上面写着台阶两个字。于是,我们计算工程量时很习惯的把这个线框的面积计算出来,作为台阶的工程量,套台阶子目进行计价结算。图纸中的台阶是由踏步和平台两部分组成的。也需要分两种情况进行计价的。

1)第一种情况是,当台阶面积很小,高度只有两到三个踏步的时候,现场可能就是使用砖直接砌筑而成,也就是说此台阶完全由砖实心砌筑起来的,此时可以按照定额计算规则直接计算投影面积套台阶子目进行计价的。

2)第二种情况是,台阶很宽,一般出墙一米以上,高度超过三个踏步的,现场绝对不会全部用砖实心砌筑的,都是沿线框三边砌筑,里面用土方回填,回填土上在做垫层,然后再做面层,此情况需要分两块计算工程量,砌体的水平投影面积按台阶计算,这也符合台阶的计算规则,平台外边缘另加一个踏步宽度的规定的,那中间回填土的部分要按填土的投影面积计算工程量,分结构做法层次分别套地面子目进行计价结算。如果工程量不是很大,一并汇总在第一种情况里直接按台阶套价,审计一般也不会太计较的,此工程量必定对总价影响不是很大的。




正确检验木工的施工工艺标准

 木工部分刻画出来的是房子的五官,五官若不端正,美丽又不何谈起。对于木工施工,您需要注意以下几点:

  1、用材必须真材实料,不能以次充好,严格按、图纸执行。

  2、所有新做砖墙及靠卫生间墙面做木饰物,如衣柜、造型墙面,必须在砖墙及夹板面分别刷2遍防潮漆后才能进行下一道工序。

  3、在原墙面上做木饰物,如套、窗套、地脚线等,必须贴一层防潮纸。

  4、实木线条及饰面板在同一视线面上时,必须颜色谐调,纹理相对。

  5、实木门套线、窗套线、台口线、收口边线与饰面板的收口必须紧密、牢固、平整。

  6、家具门、衣柜内侧面口、抽屉墙、门遮暗边必须用实木扁线收口(无内衬面板除外)。

  7、家具、木门、地脚线、吊顶、地板各有严格的操作标准。

  家具:用18厘木工板作家具框架,5厘板做背板,用12厘木工板作抽屉墙,5厘板作抽屉底板。

  木门:用杉木条子加双面9厘板加双面饰面板做门,厚度不能少于4厘米。

  地脚线:用15厘木工板加饰面板加实木线条做地脚线。

  吊顶:纸面石膏板吊顶用木龙骨作基础,并用优质螺丝固定。

  地板:地垅必须现冲,间距为中对中24.4厘米(无夹板垫底的除外),实用地板铺设的,必须用地板钉在松木龙骨上固定。

  8、厨房、卫生间铝扣板吊顶必须用木方架作基层。

  9、抽屉轧道不少于3个螺丝,合而、铰链等五金件一孔对一螺丝,一个也不能少。

  10、贴饰面板、钉实木线条,胶水不能少用,更不能不用。

  11、做隔墙或吊顶表层一定要用纸面石膏封面,遇到墙体、柱、梁时,最好采用外包做法。纸面石膏板隔墙必须内衬两层隔音棉。






热水循环系统怎样做?

现在人们的生活环境越来越好,房子也是随之越来越大, 但是现在很多大的房子,在建房子时都将热水器安装位置设计在阳台或厨房等等,布置较远,使用就会不方便。这时,我们的热水循环系统就可以派上用场了。那么,大家对热水循环系统了解吗?

热水循环系统工作原理

安装回水系统时须提前安装一套止回阀,回水系统工作时抽动管道内的冷水(热水管道内的冷水这时会由止回阀流向冷水管道,冷水管道内的水又流向热水器,这样就行程一个内循环)从而通过热水器来进行加热。机器工作时间可根据热水管道长度来设定。回水管道,就是从热水管的最远段再接回一条水管到热水器的下方,回来的这条水管就是我们常说的回水管。

(蓝色冷水,红色热水,黄色回水)

热水循环系统优点

有回水管的话,我们会把止回阀安装在回水管和冷水管的连接处,回水系统工作时,冷水管道内的供水主要就是通过回水管来提供了,这样的话机器工作时间如果稍长一点的话,也不用还害怕,热水管到内的水跑到冷水管道内了,因为到冷水管道内的热水到了机器回水器那里,机器感温探头感应到有热水的时候机器即停止工作,这样家里洗手盆那里用冷水的时候也不会出来热水了

热水循环系统主要特点

舒适性:预热循环技术的应用实现了热水的即开即用,使家庭用热水的舒适性得到很大提高,可多点恒温供水,洗浴智能优先、多楼层供水、快速方便。

节水性:预热循环技术同时还避免了传统热水器中管路冷水的无端浪费,节省大量的生活用水。

节能性:循环系统对加热系统间的实时监控,避免了洗浴时浪费水、气、电等资源,同时采用快速预热技术可以根据进水温度使热水器自动选择不同的活力加热,节能效果非常显著。






净化槽的作用,你都知道吗?

净化槽是一种小型生活污水处理装置,主要用于生活污水或类似污水的处理。合并处理净化槽,即能够处理包括粪便污水在内的厨房、洗浴、洗衣等所有生活污水或类似的污水。净化槽是智能一体化的分散污水处理成套设备,即在产品标准、工艺流程、槽体结构、电器控制等方面均达到高度一体化,净化槽一般由工厂按标准或要求制造,现场安装。净化槽有完整的产品体系及技术标准,能够满足分散性污水处理的各种市场需求。如日处理规模从1吨到200吨;处理水质性能有单一的去除BOD、COD排放型,有脱氮除磷功能的高度处理型,也有中水回用资源节约型等。净化槽以污水生化技术为基础,基本集中了包括最新污水处理技术在内的精华,如MBR型净化槽采用传统的活性污泥法SBR,结合最先进的膜生物反应器MBR技术;净化槽采用A2/O循环工艺即循环厌氧滤池-填料流动床生物过滤BAF技术;净化槽采用A/O循环工艺,即沉淀分离-填料流动生物过滤技术等。净化槽是比较成熟的小型污水处理技术,在日本、欧美等国家的应用十分广泛,如日本的净化槽有非常完善的法律体系、技术标准体系及技术服务体系。目前市场保有量近1000万套。

一、应用范围

新农村:单户、联户、多户;

自然村、行政村;

民俗村、农家乐;

水库及水源地保护区;

重点、清洁小流域。

城乡结合部;城乡一体化水环境治理

别墅区、渡假村

教育科研机构:学校、研究所、事务所等

餐饮服务场所:饭店、酒店、宾馆、浴室等

旅游风景区、自然保护区;

物流储运设施:

医疗机构:医院、疗养院、福利院等

公共娱乐设施:会所、体育馆、游乐场等

公共交通设施:车站、码头、船驳、高速公路服务区等

公共环卫设施:公共厕所、移动厕所等

工厂:食品厂、屠宰场、造船厂。

二、独特性能优势

净化槽是适用的小型分散污水处理系统,主要体现在:

设备小型化,日处理能力1-200吨;

实现污水处理模式创新,即污水处理工程的设备化;

设备一体化,无需其他预处理设备,不受地形、管网条件限制;

流程自动控制,无需人员值守,操作简单,管理容易;

工期短,见效快,正常情况从设备安装到调试只需10-45天;

标准、通用的设备部件,使得检修维护工作高效简便。




结构施工图中170个常见的问题分析

 一、 结构说明

1、 关于说明中的建筑标高和结构标高问题:结构楼面标高应为建筑楼面标高减建筑面层厚度,不应简单说明为建筑标高同结构标高,应看建筑大样来定;如果建筑大样图中的楼面标高线在结构面处,则说明建筑所注楼面标高为结构标高,此时应注意建筑栏板、栏杆、窗台的安全高度,建筑标注应考虑建筑层厚度的影响,建筑标注高度=安全高度+建筑面层厚度(一般为50mm),门洞标注高度=门洞高度+建筑面层厚度,这样建筑尺寸比较零碎,一般建筑设计者不这样做;一般建筑大样图中的楼面标高线在建筑完成面处而门窗洞口顶标高线在结构面处,这样结构楼面标高=建筑楼面标高-建筑面层厚度,控制楼面梁高=建筑标注尺寸-建筑面层厚度;如果建筑大样图中的楼面标高线在建筑完成面处,而结构设计说明又是结构标高同建筑标高,就大错特错,不但建筑与结构矛盾,而且会产生栏板、栏杆、窗台的安全高度不够,门洞高度也少了一个建筑面层厚度,造成施工中的极大困惑,有经验的施工方做门洞过梁时会将门洞标高调整过来(有时是无心的,其并不知道错误,只是在控制过梁安装高度时按建筑门窗大样图的指示从楼面向上丈量,结果是歪打正着),但此时如果门洞上是楼面梁时就无法调整而造成门承包厂家要改矮门,如果此时门承包厂家未注意则将造成返工,有幸的是门框是先安装的,门承包厂家只是切除一点门框高度,然后工厂按现场实际加工门扇,从而避免了矛盾,但栏板、栏杆、窗台的安全高度问题或窗的高度问题就没有幸运,如果是施工方按建筑大样的指引从楼面向上丈量控制栏板、栏杆、窗台的高度则会造成窗高小了的问题,如果是施工方从上向下丈量控制窗高则窗台高度就小了,只要验收人员认真注意一点,工程将通不过验收,但幸运的是施工方在施工栏板、栏杆时是按建筑大样的指引从楼面向上丈量控制栏板、栏杆的高度的,而施工窗台位置时施工方是从上向下丈量控制窗高的,而验收人员一般注意的是栏板、栏杆的安全高度,这样一切问题都解决了,真是幸运儿!但其标注系统是有原则性错误的。

2、 总说明与分说明矛盾(总说明对于某一设计院来说是通用图,因设计者未注意总说明在本工程或本栋建筑中的适用性,只是简单的拿来而未做修改而造成)(核对总说明和分说明对同一问题的叙述即可发现)。

3、 说明不清或错误。如板筋说明模糊;又如10mm及以上直径板筋采用Ⅱ级或Ⅲ级钢被说明成Ⅰ级钢而10mm以下直径板筋被说明成Ⅱ级或Ⅲ级钢而市场上无货(因设计者语言表达不准而 结构设计软件生成的如K8(Ф8@200)、G10(Ф10@150)…板筋符号只代表板筋间距和直径,采用的钢筋类别在结构设计总信息中由设计人员输入,输入的总信息不能表示在图上,需设计人员在图中说明)(注意说明内容及含义即可发现);再如梁平法说明“本图示法以中国建筑标准设计研究所出版的《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)为根据编制,有区别的部分用黑体字表示。”未有强调“其他部分按(03G101-1)执行”。

4、 说明条款遗漏。总说明对于某一设计院来说是通用图,但不同工程具体情况不尽相同,对总说明中没有的说明的问题,应在不同处所处的图纸上予以说明。设计说明也不可能包罗所有情况,所以在总说明中一定要明确“本说明未尽之处参照有关规范、规程、规定、标准执行”。最好能罗列应执行的相关规范、规程、规定、标准。采用标准图中的标准构件及构造做法的应列出采用的标准构件及构造做法编号(应使用标准图中的编号)及对应的标准图册名及标准图册号。

5、 说明中未说明抗震等级特别提高的特殊构件(如框支梁、框支柱、短肢剪力墙、错层柱等),致使施工时未按高抗震等级进行构造处理,造成结构抗震性能下降。

6、 说明中未特别强调说明构造方式不同的特殊构件的做法(如框支梁、框支柱,天面框架梁、柱,连梁,一、二级框架角柱箍筋全高加密,错层柱箍筋全高加密等),施工时又未注意(虽在有关规范规定中都有但施工方未执行,施工者因水平不够不知有此规定),致使未按要求施工,影响结构安全。

7、 说明中地下室、塔楼、人防砼标号混乱,互相矛盾(因设计者各自为政造成)(注意尽量统一砼标号,如人防与普通地下室完全可以统一,独立剪力墙及柱可以为高标号,与人防墙、侧壁相连的剪力墙及柱应考虑截面的放大而适当降低标号)。

8、 高层楼梯间外墙未说明应把踏步板钢筋伸入砼墙中,使外墙计算长度加高,而不满足高厚比要求。

二、 结构计算

1、 在用计算程序进行结构计算时,未进行必要的特殊构件(如转换梁、角柱、框支柱、弹性板、需特别提高抗震等级的特殊构件的抗震等级等)补充定义,致使特殊构件或整个结构(在未进行必要的弹性板定义的情况下)配筋偏小,不安全。

2、 在用计算程序进行结构计算时,未进行必要的特殊风荷载定义,造成结构计算未考虑大跨度结构(如长悬臂梁等)的竖向正负风压,不安全。

3、 未查阅计算程序给出的超筋超限信息,未进行必要调整或加强,结构超筋超限且未采取措施,不安全。

4、 计算程序没有但规范中要求的有关计算、验算、加设(一级抗震剪力墙水平施工缝抗滑移计算、双肢剪力墙验算、梁下墙内未设置暗柱或未按计算确定配筋),结构设计者也未进行有关工作,造成结构安全隐患。

5、 圆弧梁处理不当,不安全。PMCAD处理楼面荷载时,由两点直线代替圆弧,荷载将减少。处理: 在圆弧上多加上几个节点。

6、 地下室钢筋混凝土墙的门(窗)洞口未计算,未按计算设置了地梁;地下室钢筋混凝土内隔墙未进行了计算,更不用说其计算简图、荷载取值、受力传力路径是否明确合理。

7、 楼面结构以外的墙肢错误的按一层层高(应按全高计算)计算墙支的稳定性,使其稳定性不够。改进措施:楼面结构以外的墙肢,架空部分按架空全高计算,无楼板约束的通天墙肢不应当成剪力墙墙肢而应按外挂构件处理。

8、 梁的抗扭刚度未折减或折减不够(折减至0时次梁端支座等于是铰支,又未定义以梁为支座的端支座为铰支),导致以梁为支座的端支座处负筋过大而底筋过小。

9、 用PKPM进行结构计算时,由于地下室会强制采用刚性楼板假定,地下室越层柱不能被正确搜索,程序按层逐段计算其长度系数。如果不人工修改地下室越层柱的长度系数,则将造成其截面积配筋偏小,不安全。

10、 用PKPM进行结构计算时,在处理越层剪力墙时,由于程序按层高而不是越层部分的总高计算剪力墙的稳定性,造成越层剪力墙稳定性不够,不安全。遇到越层剪力墙时,应按《高规》附录D手工验算其稳定性。

三、 结构构造

1、 配筋率小于构造。常见于挑梁底部,大跨度挑板底部,梁柱、吊柱箍筋。(因未做最小配筋率验算。如不参与结构整体计算的构件,应建筑改大的构件,计算时未设定最小配筋率要求的构件。又如小吊柱配箍太稀,无法约束吊柱砼及竖筋,在意外荷载作用下,砼受压时箍筋对砼基本无约束,而竖筋因箍筋太稀而受压弯曲未发挥钢筋的受力性能,吊柱砼被压溃)。再如因未进行需特别提高抗震等级的特殊构件补充定义,致使需特别提高抗震等级的特殊构件小于其抗震等级要求的配筋率。

2、 II、III级钢筋混用,因无法从外表区分,造成施工混淆,影响结构安全。

3、 应全长加密箍筋的柱子,箍筋未全长加密①楼梯间半平台处的柱子由于半平台的平面成为短柱②框支柱及一、二级框架短柱③剪跨比不大于2的柱和因设置填充墙等形成柱计算高度与截面高度之比不大于4的柱。

4、 厚剪力墙(厚度>400mm的剪力墙)未按构造要求配三排或四排(厚度>700mm的剪力墙)筋。

5、 轴压比不满足要求的柱未配置芯柱。

6、 抗震设计时,且框架梁上部又无贯通筋,设计图中又无特殊说明;施工时取架立筋的搭接长度为150(应为llE=ζlaE),不满足抗震要求。

7、 同一标高同一直线上首尾相连的梁没有视为一根连续梁,而是分为几根梁配筋(如其中有一段预应力梁),造成应该贯通的梁筋(如支座负筋)没有贯通。此时首尾相连处如果视为一根连续梁而只一边标注支座负筋(分不同梁号注写的一整根连续梁在不同梁号相连的中支座处应两边注写支座负筋并尽量统一钢筋型号同时说明拉通钢筋),因不适用连续梁中间支座负筋注写说明,另一边的支座负筋严重短缺。

8、 关于梁顶标高高于主梁的次梁端部负筋的锚固问题:其锚固长度应从主梁顶面算起,因结构图中无大样,做法又无说明,所以施工时按主梁与次梁顶同高的情况处理,锚固长度从主梁内侧算起,使次梁端部负筋失去锚固。在以宽大的转换梁作为端支座且其梁面又高于宽大梁时情况更加离谱,如果在梁面同高或低于宽大梁的情况下,支承在宽大梁上的梁端部负筋(往往非常粗壮)可不下弯,直锚入宽大梁(此时锚固长度已足够),但如果其梁面高于宽大梁端部负筋在宽大梁之上时,如果不下弯根本不能锚入宽大梁。

9、 梁柱节点钢筋过密,混凝土无法振捣密实(采用超流混凝土可解决部分问题,但此时又可能产生收缩裂缝)。此情况常发生在纵横斜梁交错,柱筋又在梁中弯锚,柱又有二排钢筋,柱二排钢筋又要求在梁中弯锚(如框支梁柱节点)时,此时柱二排筋还存在焊接或机械连接困难(因有弯钩,无法采用直螺纹套筒用拧钢筋的方法拧紧,只能采用正反丝套筒用拧套筒的方法拧紧,同时因其处在二排,只能通过一排钢筋的间隙夹住二排钢筋的正反丝套筒的方法拧紧,因一排钢筋的间隙过小操作极其困难功效极低)的问题。

10、 钢筋锚固的水平长度不够,梁纵筋相对于柱、墙截面过粗,边节点入柱、墙水平投影长度不够,不能满足≧0.4La的要求。一般来说25mm直径的钢筋需水平锚固长度350mm加上保护层即需400mm的柱、墙截面尺寸,从宽带方向锚入时应注意柱、墙宽是否满足要求。

11、 梁端部采用钢板抗剪时,钢板伸入柱头时将柱箍筋截断(可采用在钢板上开孔或开槽让柱箍通过的方法解决,但钢板损失截面不应超过30%);纵横梁中均有钢板但柱子又不是劲性钢筋混凝土(如果柱子是劲性钢筋混凝土,梁中钢板可与柱中钢板焊接形成钢结构焊接梁柱接头)时因伸入支座的钢板受另一方向的钢板阻断,钢板在柱头中的锚固长度不够(如果钢板不高,可采用将其中一块钢板从中间一分为二夹住另一方向钢板交叉伸至柱边的方法解决)。

12、 高差超过50mm的相邻板支座负筋在图纸上拉通,施工时又没有解决好高差问题,不是造成负筋变底筋而造成板面根部开裂就是造成高差面露板面负筋。起因为:建模时小高差视同为同一结构层,故计算机出图时采用拉通支座负筋的配筋方式,计算机出图后结构设计者有未进行修改。正确处理方法是:板面负筋在梁支座处切断,分别锚入梁内一个锚固长度(一般为30d,下弯不小于12d,梁面标高平较高标高板面)。

13、 预应力梁端截面宽度过小,截面抗剪能力不够,端部箍筋超筋,又未在梁端水平加腋以局部扩大截面。

14、 预应力梁张拉端加厚板遗漏,无法满足张拉端要求。

15、 后张预应力梁非预应力筋配置不够,预应力强度比,一级大于0.55, 二、三级大于0.75,不满足预应力混凝土结构抗震设计要求。

16、 预应力梁截面过小,梁端纵向受拉钢筋按非预应力钢筋抗拉强度设计值换算的配筋率大于2.5%,考虑受压钢筋的梁端混凝土受压区高度和有效高度之比,一级大于0.25,、三级大于0.35,不满足预应力混凝土结构抗震设计要求。

17、 预应力梁端底部配筋过小,梁端截面的底面和顶面非预应力钢筋配筋量的比值,一级小于1.0,二、三级小于0.8,底面非预应力钢筋配筋量低于毛截面面积的0.2%,不满足预应力混凝土结构抗震设计要求。

18、 在抗震要求较严时采用无粘结预应力钢筋受力,结构抗震性能较差。

四、 结构布置

1、 伸缩缝穿过建筑不允许设缝的位置。当采用牛腿支承可滑动支座梁做伸缩缝时,无隔振和抗滑脱措施(没有使用隔振支座)不满足抗震要求,选用简支隔振支座(GJZ或GYZ普通型支座,不能自由滑动,应选用GJZF4或GYZF4聚四氟乙烯橡胶支座——F4型支座)不能自由滑动起不到伸缩目的,当为多向伸缩时选用单向支座GJZF4(GJZF4为公路桥梁矩形支座为单向支座,应选用GYZF4多向支座,GYZF4单向支座也不能选用)。

2、 后浇带、伸缩沟设置问题(未注意后浇带、伸缩沟对结构的分割作用,间距限值(含墙长),完全分割结构不应藕断丝连,上下位置对齐,上下位置均适合(有时下适合上不适合),尽量垂直于梁、侧壁,尽量设置于跨中,不穿过剪力墙、承台,无锐角)(注意其设置的合理性即可发现)。

3、 分区域绘制的结构图结合处相互矛盾、重复、遗漏(因分开设计,由不同设计者设计,不是衔接不上就是重复设计或谁都没设计)(需拼图发现)。

4、 结构不同标高分界不清或结构标高错误(因结构设计者对标高未弄清楚或COPY建筑分界线时未补画因存在建筑隔墙等而未画的建筑分界线或因建筑修改结构未改)(需套图并进行高差研究来发现)。

5、 结构构件定位尺寸标注遗漏(因设计者标尺寸时漏标)(注意结构构件定位即可发现)。

6、 局部结构平面图与结构平面图矛盾。如平面形状、梁尺寸、梁配筋对不上。在结构平面图中标准层结构都是一样的,其实在局部建筑平面有变化的楼层结构平面应是不一样的,如果统一都按一个标准层来进行结构设计然后再补画局部结构平面图难免会发生矛盾,而且因结构平面其实的不一样,结构的内力和配筋也会不一样,如果建模时不加以考虑结构安全都难以保证。为减少图纸量,局部结构平面需另图时,应在需另图部分加云线并引出标注“××层详××图、××层~××层详××图…”,注意:引出另图的在剖切线内的重复相同结构部分不应进行任何标注,以免与基本结构平面矛盾;如果为夹层,可引出在旁边画出并注明标高,如果画不下也可引至另一张图并注明标高。特别是当局部结构平面、夹层结构画在另一张图上时,如果不引出标注,当施工方未注意另图而按本图施工时将造成返工。

7、 当局部采用十字梁和井字梁结构时,梁跨及支座不明。(因在此情况下,梁梁相交处不一定是其中某一梁的支座。只能从梁平法配筋图中猜测,如果有支座负筋的集中标注则认为是支座。如果支座处恰好无集中标注,则只能从受力体系去推测。但施工单位无此水平,造成混乱。)。

8、 上、下层柱、墙错位无转换,甚至柱、墙下无基础(在调整修改结构平面时顾此失彼)(分析上下结构的对应关系即可发现)。

9、 剪力墙结构设角窗时,该处L形连梁未按双悬挑梁复核,该处墙体和楼板未专门进行加强。

10、 与天面相连的房间、楼梯平台天面建筑完成面远高于房间、楼梯平台建筑完成面造成房间墙面渗水、雨水倒灌楼梯间、楼梯间出天面门打不开和门高不够(因建筑未考虑天面层厚度所致)(应预计天面层(找平、找坡、防水、保温隔热等但不含建筑面层)厚度为200mm即可发现)。

11、 结构找坡屋面,结构坡标识不清(分水线位置及标高,与结构找坡相交的相邻结构在交线处的高差情况),分水线位置处造成折梁的无处理(内折角处于受拉区时,折角及附近的箍筋应加密以承受折线形纵筋受拉时对箍筋产生的额外拉力),坡底位置处造成高差的也无处理(应有大样)。为使图纸一目了然,当采用结构找坡(不光指屋面还有地下室底板和顶板)时,应有专门的结构找坡系统图(包含结构找坡平面图用以表示分水线平面位置及标高、找坡面与其他结构面交线平面位置及两边的标高,剖面图用以表示竖向关系及标高变化情况,大样图用以表示节点细部做法)。

12、 水电管井前有沉箱(如电梯大堂中的花池)时,沉箱阻碍水电管线埋地通过(因建筑不该在此处设沉箱)(注意水电管井前沉箱必有此问题)。

13、 卫生间未设沉箱。

14、 结构布置未有考虑塔吊安装;致使塔吊基础与建筑物基础冲突,塔吊开孔与建筑结构冲突;当置于地下室顶盖上而且其下无回顶条件时,地下室顶盖不足以承受塔吊荷载。

15、 大型商场特别是超市楼面荷载不够。因考虑的货价及其后的堆货,楼面活荷载要求10KN/㎡最小也要6 KN/㎡卸货区及通道达到12 KN/㎡,而按荷载规范3.5 KN/㎡远远不够。

16、 餐饮业的厨房位,楼面板未下沉,楼面荷载不够(需5 KN/㎡)。在招商未明确之前应预留厨房位,及其补风排烟等,宁多务少。

17、 商业中心推广区的舞台结构板未下沉(一般要求下沉1.6米),舞台两侧设备空间未设22、 电影院中间层结构梁板侵入其尾部或前部,造成最后排观众席净高不够碰头或银幕上部被阻断无法装挂银幕。电影院一般有两层高,中间层(也称电影院夹层)往往是走道和辅助用房,下层也是,通过下层走道可进入前部入口电影厅然后拾级而上可到达最后排座位,通过中间层走道可进入后部入口电影厅然后拾级而下可到达最前排座位,而倾斜布置的中间层结构梁板往往将电影厅前部或后部切角,造成以上问题,而在大平面上看不出此问题,将夹层平面套入大平面则一目了然。

23、 电影院观众席下立柱过密、位置不合理影响观众席下空间使用。观众席后排处,凡其下净高超过2.2米的位置(其下可以利用的位置,为争取净高观众席梁局部可采用宽扁梁)应尽量少立柱或不立柱,需立柱的,柱位应尽量远离出入口,柱距应大于3.5米,以便利用。即使因容积率限制,报建时观众席下空间不利用,也要考虑将来电影公司对观众席下空间的可利用性,留有回旋余地,以增加招商的吸引力及竞争力。

五、 地基基础及基础梁

1、 抗拔桩及抗拔锚杆的桩及锚杆本身(地基抗拔力已足够)抗拔极限承载力标准值不够(只有设计值的1.5倍),抗拔试验要求加载到设计值的2倍,钢筋被拉断。此问题产生的原因是:考虑到地基的变异性比较大,极限承载力标准值折算成设计值时折减较多;而钢筋的变异性较小,极限承载力标准值折成成设计值时折减较少;但抗拔试验是按地基的要求加载的。

2、 桩平面尺寸型号与桩表不符(因修改图纸时改了这个没改那个)(需核对平面图与桩表来发现)。

3、 承台平面尺寸型号与承台大样尺寸不符(因修改图纸时改了这个没改那个)(需核对平面图与桩承台表及承台大样来发现)。

4、 在《建筑地基基础设计规范》(GB  50007—2002)中除矩形承台、三桩承台、承台梁的配筋构造外,无单桩承台、联合承台、异形承台的配筋构造构造要求。矩形承台、三桩承台应按规范要求配筋,而超规范的承台底筋上弯至承台顶做法可不用。各设计院对其他承台形式的承台配筋构造比较混乱,如单桩承台未形成封闭钢筋笼,联合承台、异形承台等承台上部配有钢筋的承台上部钢筋到承台边直断,未下弯与底部上弯钢筋形成封闭钢筋笼,在承台顶部边缘形成断口。承台侧面也未配构造水平筋。因单桩承台、承台、的受力比较复杂,最好能形成封闭钢筋笼,如联合异形承台其上荷载可能在承台边缘甚至超出承台边缘使承台边缘处存在较大应力,而配筋原则是钢筋应伸过不需要点一个锚固长度,如果在承台顶部边缘形成钢筋断口可能造成断口处开裂。

5、 当无地下室结构时,地梁与首层填充墙位置不重合。当填充墙凸出柱外边时,地梁仍在柱位内,并未从地梁上飘出短飘板支承出地梁位的填充墙,地梁也未进行抗扭设计。当填充墙不在独立柱基(或承台)连线上时,设计者只是在独立柱基(或承台)间设地梁拉结各独立柱基(或承台),未在填充墙下设地梁,使填充墙失去地梁支承,又未在填充墙下做基础,施工单位直接在填土(即使原土是老土也因开挖基础而被换成了填土,而且此时填土也未密实回填)上砌筑填充墙,致使填充墙严重下沉。

6、 当无地下室结构,基础埋深(一般为-0.8m)较浅时;首层电梯沉箱(一般深度为-1.7m)与基础矛盾。电梯沉箱与基础局部在同一平面位置,造成电梯沉箱将基础切掉一部分,使基础不完整。(因设计者将电梯沉箱画在地梁图上,而地梁图并没有表示基础,未注意到在空间关系上电梯沉箱与基础重叠。)。(有的施工图连电梯沉箱都未画。)。

7、 地梁的竖向位置与设备管线(特别是排水管)、地沟等在同一标高范围内阻碍设备管线、地沟等的通行(因结构设计者不知或未注意有设备管线、地沟等造成)(需与设备专业协调才能发现)。

8、 当无底板结构,首层有重型设备时,设备基础遗漏。后加设备基础时与建筑基础和地梁矛盾。有时设备基础较大,要求与建筑基础形成整体基础。

9、 地质勘探过于粗略(探点超过20m或相邻探点持力层高差超过3m而没有在中间补充钻孔),致使实际地质情况与勘探报告不符,造成基础修改。如果是大直径桩,而且地质情况较复杂,有条件的最后一桩一孔,没有条件的应做超前钻。

六、 地下室结构及人防结构

1、 地下室承台面筋与底板面筋重复配置(因结构设计者设计承台时并不画出底板筋,当其无)(当其有即可发现)(大型承台可将地下室底板筋锚入承台)。

2、 与地下室底板相连的承台,承台钢筋未有伸入底板或伸入长度不够一个锚固长度,可能造成与地下室底板相交的承台侧面开裂,只是裂缝在底板一下看不到而已。其配筋构造应视同底板反柱帽,承台底部钢筋应上弯伸入底板一个锚固长度。

3、 地下室底板集中重处吊筋未正反向设置,在正反向荷载作用下吊筋失效。

4、 当地下室与塔楼不规则相交时,相交处局部板跨度太大又无加强(因设计者未注意个别板跨问题)(注意相交处板跨即可发现)。

5、 未考虑人防墙对地下室整体结构的影响(因人防为另一设计者设计,各做各的设计,最后凑在一起,未统一考虑,最后人防墙当填充墙处理;因这样结构偏于保守而不是不安全,而且改动工作量大,所以设计院一般不愿意修改)(注意人防墙存在对结构整体的影响,将人防墙当剪力墙看待即可发现)。

6、 侧壁和人防墙型号漏标或标错(因设计者粗心造成)(详细核对可发现)。

7、 地下室侧壁与建筑矛盾:平面位置不对(因建筑修改结构未改造成),遗漏,顶、底标高不对,到顶的侧壁其上楼面不需设梁支承板的设了梁,不到顶的侧壁其上楼面应设梁支承板的未设梁从而使板失去支承(因结构设计者空间关系混乱造成)(需套建筑图分析标高变化及空间关系才能发现)。

8、 地下室底板标高变化较大处,高差间采用侧壁支挡时,侧壁遗漏,如果此处正好是分区域绘制的结构图结合处时更易遗漏,该处常在半地下室边缘,如半地下室商铺地面稍高与室外,与地下室底板形成较大高差,交界处为砖墙(因结构设计者未注意造成)(注意高差临空面是否支挡即可发现)。

9、 地下室天井中的花池侧壁及其集水井遗漏(因设计者按地上花池处理即(建筑在首层随意砌筑)结构不考虑花池及其排水)(注意地下室天井中的花池与地上花池完全不同,即地下室天井中有花池必须考虑其防排水即可发现。即使是没有花池,只要是镂空无盖就要考虑防排水)。

10、 地下室顶盖有覆土时,临空面挡土结构缺失。

11、 顶板上有化粪池且化粪池底标高低于顶板,顶板未局部下沉,导致化粪池无法建造,排污无法实现。

12、 顶板上有室外管网且室外管网底标高低于顶板,顶板未局部下沉,导致排水无法实现。

13、 地下室顶盖沿外墙开大洞时产生悬臂外墙,此墙身仍按有顶盖支承的外墙设计,此段外墙承载力严重不够。

14、 人防门外梁截面、柱帽过高或设备管线过低阻碍人防门开启(因结构设计者未考虑人防造成)(应注意人防门与普通门区别:人防门扇尺寸大于门洞尺寸,普通门扇尺寸小于门洞尺寸;人防门扇厚度完全凸出墙面,普通门扇厚度完全陷入墙面而不凸出)(留意结构与人防的关系即可发现)。

15、 人防门侧柱帽侵入人防门铰页、预埋件甚至是门上角,导致人防门无法安装。

16、 人防门上梁底低于洞底,人防门上梁宽凸出墙面,防门无法安装。

17、 人防门上板底高度低于门洞上最低要求高度(应是人防门安装高度加设备管线高度),人防门无法安装或设备管线影响人防门正常开关。

18、 人防门槛与建筑找平找坡的矛盾(因人防设计者未考虑建筑找平找坡造成),如人防活门槛(平时无门槛)处需做钢筋砼门槛至建筑面层处,门槛高度=人防门安装要求高度+建筑层厚度。(留意建筑面层与人防的关系即可发现)。

19、 人防FMDB下槽口在底板结构图中遗漏(因为不同人设计,未协调造成)(留意人防FMDB安装要求即可发现)。

20、 人防坡道口部大人防门前的平直段(当采用非活门槛又使平时感觉不到门槛的人防门前沉箱设计时的沉箱)长度不够阻碍人防门开启(如果是无平直段和人防门前沉箱是因结构设计者未考虑人防造成,如果是有只是长度不够是因建筑加宽了人防门结构未修改到位造成)(留意结构与人防的关系即可发现)。

21、 当有建筑填层时活门槛人防门未做门槛至建筑填层上,致使活门槛未固定在结构中,而是浮在建筑层中。

22、 当无建筑面层或建筑面层厚度不够时,活门槛预埋件凸出建筑面层或阻碍板面筋通过。应在结构设计时考虑活门槛预埋件凹入(设凹槽)或建筑面层平活门槛预埋件面。

23、 当有建筑填层(有时是建筑找坡造成)时,人防门槛高度未考虑有建筑填层,导致人防门槛高度不够甚至建筑面层高于门槛,导致人防门不能自由开启或关闭。

24、 因车道出入口本身净高较矮,如果在此处安装人防门(门洞上300mm~500mm)或防护密闭堵板(门洞上300mm)时极易造成大门安装高度不够的问题。

25、 人防口部防爆波地漏处板厚小于400mm,防爆波地漏及其弯头、排水管安装高度不够,无法安装。

26、 电缆防爆波井结构遗漏。

七、 框支梁、柱结构及其他转换结构

1、 框支柱、框支梁未有节点大样,又未说明做法参照,也未在技术交底时强调;施工时框支柱竖筋在楼面处切断,框支梁直锚(因上层无柱,等于没有锚固的浮筋),直接威胁结构安全。天面梁柱、楼面转换梁柱存在同样问题。

2、 框支梁没有支承在框支梁上而是支承在剪力墙或框架梁上,剪力墙和框架梁很弱,不足以承受框支梁,抗震极为不利,不安全。

3、 只有单向框支梁时,框支梁支座负筋无开口箍约束,形成散乱的浮筋,未构成完整的钢筋骨架。(梁的钢筋骨架由上下纵筋及箍筋构成,在框支柱处因无梁箍筋而且柱截面非常大且其上再无柱接上,造成大范围的梁支座负筋失去箍筋,同时又无另一方向的梁纵筋约束,形成散乱的浮筋。)。

4、 框支梁与卫生间沉箱矛盾,因框支梁很宽(一般达到1~2m),几乎占有整个卫生间沉箱的一半,无法做完整沉箱;即使做了部分沉箱也无法解决排水管及弯头的铺设问题。此时只能将整个转换层下层来解决问题,此时建筑层厚度在300mm以上,造成浪费;如果建筑能与结构协调,使卫生间沉箱或排水管及弯头能避开此位为最佳。

5、 框支梁箍筋肢距过大,不符合《砼结构设计规范》第11.3.8条要求(梁箍筋加密区长度内的箍筋肢距:一级抗震等级、不宜大于200mm和20倍箍筋直径的较大值;二、三级抗震等级,不宜大于250mm和20倍箍筋直径的较大值;四级抗震等级,不宜大于300mm。)。

八、 剪力墙及柱结构

1、 结构构件(柱、梁)平面位置与建筑矛盾(因建筑修改而结构未改造造成)(需套图来发现)。

2、 剪力墙开洞(门窗洞(如地下室剪力墙门洞)、设备穿墙洞(如大风管穿墙)、暗装消防箱等)遗漏(查阅建筑及设备专业图纸注意剪力墙是否需开洞即可发现)。

3、 墙在非厚度方向发生截面尺寸变化时无大样,施工时直接将暗柱钢筋在截面变化处切断不做任何收口处理,如果上层截面大于下层截面问题就更严重。如果上层截面小于下层截面,缺口处下层暗柱筋应弯折锚固,锚固长度应从上层墙外边起算,上层墙暗柱筋应下伸一层;如果上层截面大于下层截面,等于是剪力墙外挑,应力状态比较复杂,应用有限元法分析墙每点应力状态,根据分析配筋,原则上下层暗柱筋应上伸一层,缺口处上层暗柱筋应弯折锚固,锚固长度应从下层墙外边起算,并在本层及上层楼面处设暗梁,暗梁配筋按有限元计算结果执行。如果外挑长度较长,加强区域应在两层以上(视有限元计算结果而定)。如果外挑长度太长(上层墙形心超过下层墙范围)应设计转换结构。

4、 墙、柱截面尺寸与建筑不符(因建筑未按竖向构件的截面尺寸不同分层造成)(墙、柱截面上大下小,而建筑图一样,常将卫生间压得过小而放不下厨卫设备)。

5、 柱、暗柱及剪力墙边缘构件平面尺寸与大样尺寸不符或在大样、表中找不到该号柱、暗柱及剪力墙边缘构件(因修改图纸时改了这个没改那个)(需核对平面图与柱表、配筋图、大样图来发现)。

6、 柱、暗柱及剪力墙边缘构件编号标注遗漏(设计者忘标)(注意每一个竖向构件在平面图中均应标注,剪力墙端部、转角处均应有暗柱、角柱、边缘构件即可发现)。

7、 柱、暗柱及剪力墙边缘构件中的纵筋数量与大样不符(因修改钢筋数量时未改大样)(需核大样中的钢筋排列及数量来发现)。

8、 墙肢较短时两暗柱靠得太近未合并(因设计程序不管墙肢多长均在墙肢两端加暗柱,设计程序出图后结构设计者未按具体情况做出调整造成)(注意暗柱间间隔的合理性即可发现)。

9、 有倾斜边的竖向构件竖筋竖直配筋与倾斜边矛盾与截面竖筋矛盾(此时截面竖筋数量是变数)施工困难(因设计者头脑中竖向构件竖筋必竖直的思维定势造成)(注意钢筋砼配筋应顺外边配置即可发现)。

10、 大截面巨型柱连有短墙支,在地震力时短墙支极易破坏,对抗震不利,应取消。

11、 架空层层高较高(架空层含地下负一层及首层两层高)且剪力墙又与地下室墙体连接时,未考虑地下室墙体对剪力墙(稳定性和强度)的有利影响(特别是对剪力墙稳定性的有利影响),采用高标号厚墙,使剪力墙与地下室墙体标号不匹配。

12、 当地下室与塔楼分开建模计算,地下室顶盖当做塔楼的嵌固端时,因地下室顶盖开大洞,使塔楼柱和剪力墙失去嵌固端,此时又无梁连接,或架空层高度过高,使塔楼柱和剪力墙稳定性不够,影响结构安全。

13、 支承或吊挂夹层的梁上柱或梁下吊柱缺失,此时往往伴随梁受力不够甚至支承或吊挂梁缺失,同时往往伴随夹层结构缺失。

九、 梁及板结构

1、 梁、板等水平结构构件竖向位置(标高)与建筑矛盾(因结构设计者未注意高差变化而当成为同一高度造成)(需套图并进行高差研究来发现)。

2、 梁编号、截面、配筋漏标或标注不全或通筋集中标注与原位标注矛盾(因电脑自动生成后结构设计者未检查其适用性或图层未打开或在图形操作中遗失或修改图纸时未注意造成)(需检查梁配筋境况来发现)。

3、 同一跨梁梁顶标高不同时未有区分(因结构设计者未注意高差变化而当成为同一高度造成)(需套图并进行高差研究来发现)。

4、 高出楼板的边梁阻碍侧排管通过(因结构设计者根本未意识到有侧排管造成)(注意侧排管即可发现)。

5、 梁面凸出板面,影响使用(如在门洞处凸出的梁形成门槛)(在梁面标高不同板面的画法中极易出现此问题)。

6、 有较大标高变化处梁高不够,挂不住两边的结构,需加高梁或设双梁解决(因结构设计者未注意高差变化而当成为同一高度造成)(需进行高差研究来发现)。

7、 梁截面高度不当;门窗洞顶梁与门窗高度矛盾(因结构设计者一般不留意门窗洞顶高度造成)(需进行门窗洞顶标高研究并对比结构图发现);建筑外边无墙及门窗处结构边梁高度与建筑立面矛盾,过高或过矮,影响建筑立面效果(因结构设计者一般不细看建筑立面造成)(需核对建筑立面该处高度并对比结构梁高发现)。

8、 梁截面过高影响建筑功能(特别是在有夹层的部分,因一层分层两层使用,层高受限,夹层上空及夹层底下空间净高都有可能低于2.2m)、影响设备安装、阻碍设备管线通过(因设计院各专业未协调造成)(需各专业协调解决)。

9、 次梁高于主梁又为采取措施(因结构设计者未注意主次梁的支承关系造成)(检查梁支座情况即可发现)。

10、 梁截面宽度不当,室内露梁(因结构设计者未考虑此问题)。

11、 梁宽大于墙宽时,凸出卫生间沉箱的梁,在高度上因标高同楼板而卫生间标高建筑面又低于楼板30mm使之凸出卫生间建筑面【该处梁应在客厅、卧室、走廊等主结构标高的基础上再下沉50mm(因主结构标高比主建筑标高低50mm,故该处梁比主建筑标高低100mm,低于卫生间建筑面70mm(其中防水20mm,找平及建筑面层50mm)】,在宽度上阻碍卫生洁具安装及排水管通行(特别在住宅第一层同时转换梁较宽时发生)(因结构设计者无此概念造成)(注意卫生间沉箱净空也是不可随便占有的即可发现,要占有一定要有措施(如梁下沉50mm等))。

12、 梁跨中有集中荷载时,仍按Φ8@100/200配箍,梁跨中抗剪能力不够,可能造成梁的剪切破坏。结构设计者未注意,此时梁跨中剪力几乎与支座处相等,仍认为梁跨中剪力为0,造成梁跨中抗剪能力严重不足,影响结构安全。此时梁箍筋应通长加密。

13、 关于悬挑板根部梁及边梁的抗扭问题:因悬挑板及边板产生的不平衡弯矩需用梁的抗扭抵抗,所以与之相连接的梁应配足够的抗扭箍筋和抗扭纵筋。因一般情况下,板不参与结构整体计算,只是假定板在平面内无限刚并考虑板对梁弯曲刚度的影响,所以在结构整体计算时悬挑板不能将根部负弯矩传给梁而形成梁的扭矩,故只能用相邻板平衡悬挑板根部负弯矩,这样计算出来的梁没有足够的抗扭能力抵抗悬挑板根部负弯矩。如果在建模时悬挑板不参与建模而只是作为荷载加入,此时又没有将板产生的弯矩作为梁的扭矩加入(因计算软件无此荷载类型而无法输入或忘记输入),造成梁抗扭不够。此问题多发位置为:悬挑板阳台、梁上飘窗、梁上飘空调位、梁上飘板、无飘出构件的边梁。即使梁的抗扭承载力足够,因梁的抗扭刚度较差,梁抗扭时变形较大,也易引起结构开裂。故一般结构设计原则是尽量避免梁抗扭。因结构设计者对梁抗扭接触较少研究不够,没有引起足够重视,特别是梁抗扭刚度问题;结构设计时忘记配抗扭箍筋或抗扭腰筋导致梁抗扭承载能力不够,对梁的抗扭刚度较差的问题没有引起足够重视,认为梁抗扭承载力够了就可以了,用梁的抗扭平衡悬挑板的负弯矩造成相邻板支座开裂(正确做法是用相邻板平衡悬挑板的负弯矩)。一层下沉板)未设设备检修人孔。

18、 真冰溜冰场冰面楼面未下沉(一般要求从楼面算起下沉0.8米,从冰面周边走道起下沉0.6米);下沉区域不够大,只考虑了冰面而未考虑铲冰车位、地沟及周边设备管道区域(设备管道区域未下沉时将造成众多DN400套管穿越冰面周边梁顶,因冰场面周边走道下沉200mm,套管下为防止冰的溶水倒灌需150mm反槛,相加是750mm,只比“冰面下沉800mm”少50mm即套管顶面只在梁面下50mm造成设备管道无法穿越冰面边梁)。

19、 真冰溜冰场冰面周边走道及其服务楼面未下沉(一般要求从楼面算起下沉0.2米),这样铺上真冰溜场特殊地面后才能保证其建筑面与其他楼面的建筑面平,不然真冰溜冰场建筑面将高于其他楼面的建筑面。

20、 真冰溜场冰面临界边上空中间层(结露区)有结构梁板,造成结露;露水又滴入冰面结冰,造成冰面不平。因真冰溜场高度跨越两层,最好保证从上至下贯通,如有结构从上空通过要高于结露区高度(因湿冷空气沉在下面,干热空气浮在上面,故如果结构在干热空气层中就不会结露)。

21、 电影院观众席结构与实际的观众席不符(包括最佳视角,遮挡、声音等要求不能得到满足)。因各种(含各种档次)电影厅及各个电影公司要求不一样,故最好是先在楼面结构中考虑其荷载,等电影公司进场并将影院设计好后,按其要求在楼面梁上立柱支承观众席。

14、 挑梁端部高度高于边梁,此时如果其底部为通窗时影响通窗安装;一般情况下,挑梁端部高度高于边梁,将造成挑梁端头外露,影响建筑立面美观,况且建筑立面往往为一条水平线拉通,不是在挑头处弯折,此时将造成结构与建筑不符。

15、 因未重视梁的抗扭问题,梁的抗扭筋不够或配置错误。

16、 反梁未注意到板的荷载要通过箍筋传给梁,梁箍筋只考虑了抗剪未考虑吊挂板,箍筋不够。

17、 高层建筑的阳台等较大的悬挑结构(悬挑梁和悬挑板)未考虑风荷载对悬挑结构的抬升作用(好像飞机机翼的空气动力学性能),底部未配筋或配筋不够(如悬挑梁底部只配有两根架立筋连最小配筋率都未达到,悬挑板底部未配筋)(高层建筑的阳台等较大的悬挑结构底部配筋至少应达到最小配筋率,最好能计算一下风荷载对悬挑结构的抬升作用,如果计算配筋大于构造配筋时按计算配筋)。大悬挑结构未考虑垂直地震力。

18、 当屋面、楼面出现相邻跨梁截面一样的长短跨连续梁且柱截面较大时,因梁、柱刚度相当,长跨不平衡支座负弯矩被柱吃掉很大一部分,致使中间支座左右两端支座负筋不一样,长跨有部分支座负筋不通过支座而是锚入柱内。从构造上说不是很合理,也不节省钢筋,内柱又承受了过大的弯矩使柱易出问题,故应做一定调整,将支座负筋全部通过支座。

19、 梁宽大于柱宽时,梁箍筋未贯通节点,造成支座处宽出部分(外核心区)箍筋缺失;支座处梁宽出部分(外核心区)角部纵向底筋未贯通,形成梁角筋在支座处既无支承又不贯通的断点。

20、 边梁宽度大于柱截面而未采取措施。(在柱截面范围内宽出部分应按牛腿方式采取加强措施)

21、 与边梁相交的内部梁,梁宽大于柱宽时,未对边梁采取措施,以考虑边梁受扭的不利影响。

22、 因梁宽大于柱宽时,节点分内核心区和外核心区,与一般梁柱节点不一样,此时未对其进行节点设计,未有节点大样图,造成施工时节点构筑错误,严重影响结构安全。节点内核心区的配箍量及构造要求同普通框架。节点外核心区(两向宽扁梁相交面积扣除柱截面面积部分),对于中柱节点可配置附加水平箍筋及竖向拉筋,拉筋勾住宽扁梁纵向钢筋并与之绑扎;拉筋直径:一、二级抗震等级不宜小于10mm,三、四级抗震等级不宜小于8mm;当核心区受剪承载力不能满足计算要求时,可配置附加腰筋;对于宽扁梁边柱节点核心区,也可配置附加腰筋。

23、 高层建筑顶层连粱纵向钢筋伸入墙体的长度范围内,未按《高规》JGJ3-2002第7.2.26条第4款(此条为强制性条文)要求配置间距不大于150mm与该连梁箍筋直径相同的构造箍筋。(因图纸中未有针对此条的专门说明造成)。

24、 较大跨板板厚及配筋偏小。(因该处不是板说明中的普通板,而该处板厚及配筋漏标,造成按板说明施工的假象)。(注意较大跨板与普通板的差异性即可发现)。

25、 用以传递水平力连接板(单块净宽不应小于2m)(如高层建筑外伸段凹槽处,又如核心筒因消防梯井及电梯井使楼板开大洞处)板厚及配筋偏小或未双层双向配筋。

26、 刀把形板刀把部位及其下部板面负筋漏画。(因设计时将刀把部位扩大为同大板板宽,当成完整大板设计,而实际刀把部分被割小,于是把板面负筋也割掉了)。(注意刀把形板受力特征:刀把部分应视为大板的宽扁梁以暗梁建模)。(因边界问题,刀把形板程序自动绘制的板筋图比较混乱,程序是按矩形板绘制的)。

27、 大板邻小板时,邻边板面负筋漏画(因小板按板说明配筋即可,板筋不画出,但大板不能按板说明配筋板筋需画出,而大板邻小板时板面负筋为同一根钢筋,因小板板筋不画出则连大板的板面负筋也没画)。施工时按板配筋说明执行,板面负筋偏小造成板面开裂。

28、 端跨板阳角、跨度较大的内跨板板角、各种板的阴角、挑板转角处无加强筋,或加强筋设置不当(违反受力原则)。

29、 楼面结构未考虑设备基础及其荷载,未考虑超重设备管网(如直径600mm的水管每米重量可达1吨,9m一个吊点,每个吊点受力达9吨)吊挂(有的直接吊挂在板上,受力极成问题),没有吊点预埋件及吊杆等吊挂结构图,又无设备管线安装大样(因超重设备管网在标准图中因超出范围而查不到),设备专业随意吊挂,极其危险。

十、 电梯井、电梯坑及电梯机房结构

1、 不下地下室的电梯井未封板形成电梯坑,造成电梯底座无法安装(因结构设计者简单的当电梯井处理)(注意不下地下室的电梯必坑在首层即可发现)。

2、 电梯门洞尺寸建筑与结构不符。主要体现在高度尺寸,因结构设计者在设计连梁高度时未考虑其与电梯门洞高度的匹配性。

3、 电梯井道尺寸与建筑(建筑可能又与电梯厂家的不符,而且不限于电梯井道平面尺寸,可能还有电梯坑高度、最上层电梯井道高度等)不符。主要体现在剪力墙厚度变化时不是以内壁对齐为原则,造成电梯导轨安装困难。

4、 电梯门洞顶“指层器”安装洞和电梯门洞右侧“召唤箱” 安装洞在结构图中没有体现,导致结构未有对此(电梯门洞顶连梁和电梯门洞右侧暗柱)进行加强,施工随意性大,甚至将暗柱竖筋切断。

5、 电梯机房未按电梯安装要求设计机器承抬梁,用钢梁承抬时未在剪力墙上留钢梁支座洞,未在机房楼板上预留缆绳过洞,未在机房天花上留吊装环及与之配套的梁。

6、 无机房电梯顶层高度(净高)不够。之所以选用无机房电梯,是因为其顶层以上有其他用途(如大型商业建筑中的货梯以上可能是买场、餐厅等(不属于同一家)),不能设置电梯机房,如果光从这一层的建筑平面来看,看不出其下是电梯井,做结构布置时忽略了此处的电梯井,其中有大梁通过,结果梁下净高不够(此时因商场层高一般较高,如果此处只有楼板本来净高是够的,但如果有大梁,从梁底算起净高就不够了)。

7、 一个电梯井道上下两台电梯时(其下为无机房电梯),电梯井道中的隔板(其位置应考虑上层电梯坑的深度(1.7m)和下层电梯井道顶层高度(4m)同时满足要求(加300mm厚隔板总层高6m))漏做或未考虑足够的抗冲击力(电梯本身也要有安全钳)。

十一、 自动扶梯支承结构

1、 自动扶梯支承结构承载力不够,不足以承受自动扶梯荷载。

2、 跨越两层及以上的自动扶梯未在其中部设置支承结构,因自动扶梯跨度太大而无法实现。

3、 自动扶梯孔平面尺寸与选用型号的自动扶梯孔尺寸不符,自动扶梯孔无栏杆反沿。

4、 自动扶梯坑平面和竖向尺寸与选用型号的自动扶梯坑尺寸不符,或遗漏自动扶梯坑。

5、 室外自动扶梯未在其底部设置积水坑,无法排除雨水,造成积水和水淹。

6、 设中间转乘平台的自动扶梯,平台结构遗漏。

十二、 楼梯结构

1、 楼梯间等结构布置不合理,形成外排柱只有一个方向有框架梁。

2、 楼梯休息平台梁板将该处窗切断(因该处为错层而建筑窗位在平层处)(注意该处建筑窗位是否错层可发现)。

3、 楼梯结构与楼面结构衔接不上(因结构设计者设计楼面结构时只是将楼梯当楼梯井处理并不设计楼梯结构,楼梯结构在建筑楼梯大样中设计,甚至结构设计者不知道建筑楼梯大样的具体平面位置,设计楼梯结构时未注意其与楼面结构的衔接问题)(核对其衔接即可发现)。

4、 剪刀梯遇到较高楼层(如首层、下负一层)处,平台结构遗漏。(因剪刀梯平台随楼面结构,不在楼梯结构图中体现,而此时楼梯平台又为夹层,在结构平面图中被楼面结构覆盖,如果在结构平面图中不另引出绘制则无法表示出来,造成遗漏)。(注意楼梯大样图是否存在夹层即可发现)。

十三、 构架及雨篷结构

1、 出入口处只用二点吊挂雨篷且吊柱截面较小(只有200×200mm),只考虑吊柱的吊挂作用(按轴心受拉构件计算),雨篷活载未按吊柱两边分别加载计算,未考虑垂直地震力对雨篷和吊柱的作用,未考虑水平地震力对吊柱两个方向的作用及双向地震力,未考虑风荷载对雨篷的抬升或下压(好像飞机机翼的空气动力学性能),未考虑雨篷的倾覆力矩对吊柱的作用,雨篷稳定性不够,吊柱刚度及受力不够;未作裂缝宽度验算,裂缝宽度超限;吊柱箍筋配置太稀(只有Φ8@200,连构造要求都未达到,应为Φ8@100),抗剪能力明显不足,剪切破坏同素砼,沿整个截面完全剪坏,裂缝贯通整截面,而且箍筋起不到约束砼及钢筋的作用,砼被压溃,钢筋被压弯。

2、 构架、雨篷等构筑不合理。如天面构架按梁板构筑不美观,应按宽扁梁构筑;又如采用角钢龙骨包厚铝板(如3mm厚)的出入口雨篷用小吊柱吊挂造好型的厚雨篷砼板(如200mm厚),既不经济也不安全,应采用钢结构。

十四、 设备管井

1、 设备水平孔洞(如风井、设备吊装孔)、集水井、沉池(如地下室顶板化粪池沉池、卫生间沉池)、烟道、水电管井等遗漏或位置不对(因其他专业图纸修改而结构未改造成)(需套图来发现)。

2、 需水平封闭的水电管井未封闭(因结构设计者简单的当井处理)(注意水电管井未封闭要求(每层或隔层封闭)即可发现)。

3、 在厨卫等有水的位置设烟道及设备管井时,因洞口未设反边而漏水(因结构设计者未有防水意识而造成)(注意烟道及设备管井防水即可发现)。

十五、 结构大样

1、 中间支座高底跨梁无节点大样做法。因此情况国标中也没有,故施工中随意性较大,如果中间支座足够大时,施工往往采用直锚(此时如果上部无柱,支座负筋为浮筋,根本起不到受力作用,影响结构安全)。应采用双弯锚(两跨梁负筋均应伸至柱对边下弯不小于15d(其上有柱时),其上无柱时应按天面边柱节点双弯锚处理)。

2、 用砌体绑大的钢筋混凝土柱无支承飘板。

3、 飘板线漏画(因为附加结构,在结构设计者的心目中并没有此结构构件,而在墙身大样配筋时又心不在焉,有时根本就不知道墙身大样的具体位置)(套建筑图、核对该处墙身大样即可发现)。

4、 超过50mm的钢筋砼飘线未配筋(设计者认为飘出尺寸小可不配筋)(注意附着在钢筋砼构件上的小飘线飘出长度是否过长而无筋即可发现,如果是附着在砖墙上飘出长度≤50mm的小飘线可采用砌虎斗砖来处理,不必另做钢筋砼构件)。

5、 墙身大样处梁高与大样不符,梁太高则超过建筑限值,梁太矮则挂不住外挑结构(因结构设计者未检查结构平面梁高与大样图是否一致,结构设计者只是在建筑大样的基础上随意加一些钢筋而已)(对比结构平面梁高与大样高度尺寸即可发现)。

6、 墙身大样处另加过梁太小(因结构设计者未注意跨度大,而建筑示意的梁高很小,而通常做法是结构设计者只是在建筑大样的基础上随意加一些钢筋而已)(每看到墙身大样另加过梁时查一下其跨度即可发现)。

7、 凹入阳台的空调位与阳台结构矛盾(因建筑未考虑其被阳台结构分割而按墙身挑板处理致使与阳台结构矛盾。具体表现在三个方面;一是:空调承板竖向位置低于阳台面半个空调室外机左右(空调室外机位与阳台边梁位重合)致使阳台边梁被空调室外机截断,二是:空调百叶被阳台结构打断不能通设,三是空调板无结构吊挂。)(注意该处结构不为空,有阳台结构,空调室外机应置于阳台结构上即可发现)。

8、 在飘窗位的楼面结构变化处及天面层结构处,因结构发生变化,又与飘窗顶不吻合,造成飘窗在顶部无法安装。

9、 非楼面结构挑出(如阳台)的飘板、飘线平面标高标注与大样矛盾,特别是在双飘或多飘时平面标高标注更不知是指哪块飘板。因有墙身大样此处标高最好不标注,以免与墙身大样冲突。

10、 建筑大样与结构大样不符(因建筑修改而结构未改造成)(对比建筑结构大样即可发现)

11、 因建筑大样缺失造成结构大样缺失。

12、 建筑外边无墙及门窗处结构边梁高度小于建筑立面此处高度要求而采用梁下挂板而此跨梁有一部分有墙及门窗,因挂板厚度小于填充墙厚致使室内挂板处凹入影响室内美观,顾此失彼。

十六、 幕墙支承结构

1、 楼面、屋面结构范围外的幕墙支承结构缺失。如高出屋面结构较多的幕墙需另立构架支承,又如需另加柱和梁的在楼面之间和楼面外的幕墙支承点。

2、 楼面和屋面结构承载力不够,不足以支承幕墙或幕墙中间传力结构。

3、 幕墙支承点位于填充墙上,而填充墙无力支承幕墙或填充墙是加气混凝土砌块打入的膨胀螺栓极易松弛或填充墙是空心砌块一打一个大洞。

十七、 室外结构

1、 与地下室顶盖相连的独立高悬臂景墙结构,因悬臂太长,其底部传给地下室顶盖的力较大,而地下室顶盖未考虑其传递下了的力,在重力、风力和地震了作用下造成景墙倾覆,地下室顶盖破坏。

2、 砖砌挡土墙太薄(如240墙挡3米高土),受力不够,造成挡土墙倒塌。

3、 挡土墙背部无滤水层,土体排水不畅,下大雨时水压力剧增,造成挡土墙倒塌。

4、 挡土墙上无泄水孔,土体不能排水,水压力不能卸除,造成挡土墙倒塌。

5、 挡土墙底部无排水沟,水渗入挡土墙基础,使其软化,造成挡土墙倒塌。

6、 围墙基础不牢,造成围墙倾斜倒塌。

7、 围墙过长,未设变形缝,造成围墙开裂。

8、 地下室顶板堆土超限,造成地下室顶板开裂。

9、 钢筋混凝土水景地基不牢,造成其下沉、开裂。

10、 钢筋混凝土水景过长,未设变形缝,造成其开裂。




JGJ/T304-2013 住宅室内装饰装修工程质量验收规范

  • 规范/图集名称:《JGJ/T304-2013 住宅室内装饰装修工程质量验收规范
  • 实施日期:2013年12月1日
  • 被替标准号:新编规范

内容简介

本规范适用于新建住宅室内装饰装修工程的质量验收。

规范目录

1 总则
2 术语
3 基本规定
4 基层工程检验
4.1 一般规定
4.2 墙面基层工程检验
4.3 地面基层工程检验
4.4 顶棚基层工程检验
4.5 基层净距、基层净高检验
5 防水工程
5.1 一般规定
5.2 楼(地)面孔洞封堵工程
5.3 水泥砂浆找平层与保护层工程
5.4 涂膜和卷材防水工程
6 门窗工程
6.1 一般规定
6.2 金属门窗、塑料门窗工程
6.3 木门窗工程
7 吊顶工程
7.1 一般规定
7.2 暗龙骨吊顶工程
7.3 明龙骨吊顶工程
8 轻质隔墙工程
8.1 一般规定
8.2 板材隔墙、骨架隔墙、玻璃隔墙工程
9 墙饰面工程
9.1 一般规定
9.2 饰面砖工程
9.3 饰面板工程
9.4 裱糊饰面工程
9.5 软包工程
9.6 玻璃板饰面工程
10 楼地面饰面工程
10.1 一般规定
10.2 木地板工程
]0.3 块材地板工程
10.4 地毯工程
10.5 水泥地面工程
11 涂饰工程
11.1 一般规定
11.2 水性涂料涂饰工程
11.3 溶剂型涂料涂饰工程
12 细部工程
12.1 一般规定
12.2 储柜制作与安装工程
12.3 窗帘盒、窗台板和散热器罩制作与安装工程
12.4 门窗套制作与安装工程
12.5 护栏和扶手制作与安装工程
12.6 装饰线条及花饰制作与安装工程
12.7 可拆装式隔断制作与安装工程
12.8 内遮阳安装工程
12.9 阳台晾晒架安装工程
13 厨房工程
13.1 一般规定
13.2 橱柜安装工程
13.3 厨房设备安装工程
13.4 厨房配件安装工程
14 卫浴工程
14.1 一般规定
14.2 卫生洁具安装工程
14.3 淋浴间制作与安装工程
14.4 整体卫生间安装工程
14.5 卫浴配件安装工程
15 电气工程
15.1 一般规定
15.2 家居配电箱安装工程
15.3 室内布线工程
15.4 照明开关、电源插座安装工程
15.5 照明灯具安装工程
15.6 等电位联结工程
16 智育能化工程
16.1 一般规定
16,2 有线电视安装工程
16.3 电话、信息网络安装工程
16.4 访客对讲安装工程
16.5 紧急求助、入侵报警系统安装工程
16.6 智能家居系统
17 给水排水与采暖工程
17.1 一般规定
17.2 给水排水工程
17.3 采暖工程
17.4 太阳能热水系统安装工程
18 通风与空调工程
18.1 一般规定
18.2 空调、新风(换气)系统工程
19 室内环境污染控制
19.1 一般规定
19.2 室内环境污染控制
20 工程质量验收程序
附录A 室内净距、净高尺寸检验记录
附录B 住宅室内装饰装修前分户交接检验记录表
附录C 住宅室内装饰装修工程分项工程划分
附录D 住宅室内装饰装修分户工程质量验收记录表
附录E 住宅室内装饰装修分户工程质量验收汇总表
附录F 住宅室内装饰装修工程质量验收汇总表
本规范用词说明
引用标准名录
附:条文说明




工程规划中的低成本小窍门,拿走不谢!

1.如果规划对车位数量有严格的规定,可改全地下停车为半地下停车,因为后者施工成本低、采光好、更便于管理。如果能利用地势的天然高差做半地下停车场则更好。

2.可能的话,尽量采用地面停车。特别是Townhouse或小别墅项目,如果一味地追求室内或独立车库,必将增加销售面积,也就失去了项目的本性定位,增加了消费者的购房支出。将车辆停在树木掩映下的入口广场或窗下,客户也能接受。

3.可以利用项目的红线退距当作地面停车场,给客户以更多地、不同层次的消费选择。过于追求“人车分流”、甚至走火入魔地为了追求“人车分流”而将社区立交化,必定增加生产成本,也就相应地增加了消费者的购置成本和生活成本,也不符合未来社区的发展趋势。

4.尽量降低停车库层高,层高2.2米以下不计面积,也就不缴纳相应的税费。

5.对于中小城市的中档楼盘来说,其客户的私车拥有率较低,因而车辆往往成为炫耀的物品,站在阳台上俯视爱车,就象看自己的孩子在楼下玩,十分满足、惬意。因此,地面停车比地下停车更受消费者欢迎。

6.水景社区的水岸,如果采用硬而高的岸堤,则只能临水而不能亲水,甚至更不安全,最好采用自然坡。

7.减小人行道宽度,因为弯而窄的人行道更具美感。人行道不要安砌立沿石,采用红砖或片石平面安砌,让草自然地向人行道延伸,更具品位。

8.拙劣的雕塑或小品经不起长久的欣赏,不如用秋千、单杠等参与性健身器材代替。秋千和木马对所用人都是童年美好的回忆。

9.多种树、少植草:树木的绿化作用和养护成本都是草坪所无法比的。

10.人工水池尽量要浅:因为地下水资源是珍贵的,政府也是不允许开采的。而在没有中水的情况下,使用自来水肯定不是长久之计。在北方,浅水池除了夏天赏水外,冬天还可观石或作为溜冰场。

11.减小空旷的大广场,增加楼间的绿地:因为人们更喜欢在楼根下或树荫下玩乐,更喜欢庭院绿地。想一想平房的生活和院子里的树、房前的花就了然了。

12.一楼设计“私家”庭院:打开侧进入小院子,类似别墅生活,既好卖又能提高价位。

13.进深较大的多拼型Townhouse,可在楼梯间上方采用屋顶直接采光,成本增加不了多少,却是很大的卖点。

14.通常,多层住宅两端有山墙的的房子因噪音或日晒等原因不太好卖。可以将靠近山墙的卫生间的窗子开大,增加直接采光面积,能提高卫生间的档次,有利于销售,还可丰富外立面。

15.外墙砖可用电脑进行不同颜色和图案的组合拼图,然后要求施工单位照图施工即可。同样的花费,而效果可能大相径庭。

16.复式房屋的客厅部分,可设计两层挑空:既可降低所减计面积的税费、出让金等,又能增加卖点。

17.多层的办公物业也要尽量用电梯:电梯能增加物业的档次,提高售价,减小楼梯面积。如果不设电梯,单楼梯间的装饰费用可能抵得上一部电梯的费用。

18.允许的话,用实体围墙代替铸铁栏杆式围墙:实体围墙费用低,而且给人以安全、高档、神秘感,更受有”大院情节”的人的欢迎。

19.户型设计要做到干湿分离,以便于管道并用,可减少建安成本。

20.智能化报警系统的误报率很高,而且越多越“智能”误报率越高。因为一只宠物猫就可能造成误报,因此可增加人工巡逻,只安装基本的报警系统即可。

21.电话插座最好三个,分别在客厅、主卧、卫生间。一个小细节就是一个大卖点。

22.调查显示,人们对书房的关注程度已大于餐厅。因此,在面积允许的情况下,最好设计有书房。当然书房一定要大,但最好能观景,以便于休息。

23.主卧不要太大(开间不低于3.6米,最好3.9米;开间进深比1:2左右),但功能要多,如可设步入式衣帽间、卫生间、化装间等三小间。

24.客厅不要太大,但利用率要高、开间要宽,更要有足够的供视听电器、落地灯、空调等使用的各类插座,而且位置要合适;

25.非直线型板楼的梯形空间可当作客厅,既可突破传统的矩形空间,做成曲线或梯形客厅,又可利用丰富的空间设计出家庭吧。

26.佣人房不宜太大,要尽量靠近厨房,以便于主佣分道。

27.眼睛是心灵的窗子,窗子是房子的眼睛。眼睛之美不在大,但颜色、式样一定要设计好。例如,改平窗台为飘窗台。由于窗未落地,不计面积,但室内空间却增大了,视野也增大了,还可摆放花草等东西。费用增加不了多少,却是大大的卖点。

28.绿化用树可在郊区旷野上、山上或农村寻找购买树型好的、有观赏价值的成品树,别自己种。因为十年树木的花费更高,绿化效果也不如前者。

29.销售就象唱歌,一个声调是不行的,也要有高音、低音。因此,销售节奏一定要把握好,要有高低潮,从而减少销售费用和期间费用,而促销效果更好。

30.社区会所90%以上经营不善,因此要进可能地不做或少做会所。即使必须要做,一定要进行差异性功能设计,即与社区周边的设施要有差异性,不要重复雷同。

31.规模小的社区最好不要配套游泳池,因为游泳池维护费用太高,使用率普遍较低。而且,竞争楼盘如果有更大的游泳池就更尴尬了。

32.规模小的社区最好不要配套幼儿园、学校等,因为师资、生源难有长期保障。可与其它学校甚至贵族学校联建,将本社区的生源作为资源换取入学优惠,远比自己建设一所要划算得多。

33.阳台要一步到位,不致于凌乱搭设,又能增加销售面积。

34.阁楼一定要匠心设计,要将设计合理的样板空间充分展示给客户,而不是简单的宣传“买一送一”。

35.屋顶瓦的色彩要与社区风格相一致,不宜太刺眼;价格不一定越贵越好,但要确保施工质量。

36.慎设阳台外花槽:北方风沙大,冬天冷,居民很少在阳台外花槽内养花,而且浇花的水易沿墙面流下,污染墙面,影响整体的美观。

37.广告的诉求目的要明确:广告要达到预期效果,必须要有明确的主题和实实在在的、消费者所能看得见的实惠,才能效果好;否则,还不如不做。

38.施工路牌要统一规划、统一设计、统一施工,费用由施工单位承担(作为承揽工程的条件之一)。

39.严格控制建筑的制作:一定要选择一家品牌制作单位;一分前一分货,尽量选用进口模型材料;在单价确定后,一定要要求制作单位精心制作,而且要有至少三个月的质量保证期。

40.对变更工程量采用会鉴制:传统的”一条龙”签证制,其实是谁都可以将责任推脱掉,而会签制是工地代表、监理单位、施工单位、工程人员四方会签、能最大程度地避免。

41.围墙尽量一步到位:一步到位的围墙有利于前期的楼盘包装,给客户以信心,还能减少多次拆砌的费用,只要好参观入口和施工入口即可。至少沿着主干路的一面围墙要一步到位。

42.墙外绿化和样板区绿化要一步到位,既有利于楼盘包装,也可减少二次浪费。

43.利用配套的会所、超市或营业网点作为售楼处,既显得气派有实力,又避免了因临时搭建再拆除的浪费。

44.供客户参观的社区道路宜一步到位,将参观区和施工区隔开,给客户以整洁有序的感觉,又可避免安全事故。

45.在厨房设计专用冰箱机位,与厨房整体设计,以便于取物;洗衣机位设于生活阳台,使用便利;滚筒式洗衣机、前开门洗衣机可放在厨房操作台下,也与厨房整体设计,管线连接比较方便。

46.景观绿化要有层次:草坪、低灌木、高灌木、低乔木、高乔本高低有序,既有层次,又显自然。

47.广告要请广告公司设计;看似多花了点儿设计费,而广告效果要好的多。

48.要要求广告公司设计A、B、C三稿,因为同样的设计费用,却能择优刊登。

49.要选择目标客户习惯阅读的版面,而不是选最贵的版面。

50.L型厨房最佳:面积不大(1.8×3米净尺寸),利用率较高,最适合一人作饭的“家庭分工”。




砌体工程标准工艺做法解读,收藏学习!

  材料现场堆放

砌体材料到场后应按照不同的生产日期、规格分别堆放整齐,运输、装卸过程中,严禁抛掷和倾倒,轻拿轻放,防止损坏;堆置高度不宜超过2M,蒸压加气混凝土砌块在运输及堆放中应防止雨淋,堆放时要“下垫上盖”,底下垫高处理,上面加盖,标示牌标注进场日期,责任人。未到龄期严禁使用。

加气混凝土砌块堆放时底部垫高,上部设遮雨棚

砌筑前的准备

1. 砌体组砌、排版

墙体砌筑前,应根据每面填充墙体高度绘制排版图,需将反坎、拉结筋、腰梁(如有)、顶砖位置表达清楚,绘制门窗定位图,须将洞口左右、上下定位清楚。并及时向工人技术交底。

砌体排版图

2. 砼三角块、预制过梁的制作

根据预留洞口的大小,提前将需要预制的门、窗洞口过梁、斜顶砖用的砼三角块、门垛配砌用的砼四方块用定型模具用C20砼浇筑好。禁止将加气砼砌块切割成三角形充当砼三角块。

提前预制砼三角块

提前预制砼过梁

提前预制配砌门垛用的砼预制块

3. 砌体放线

结合施工图借助激光扫平仪弹出各楼层主控线及墙身边线(需在墙身四周弹出300mm控制线),并复合其精度要求。

二次结构的浇捣

1. 厨房、卫生间四周砼反坎

厨房、卫生间四周砌体根部均应浇筑200MM高的C20素砼反坎(遇门洞断开)。

2. 外墙线条、阳台、露台部位砼反坎

在砌筑外墙线条、阳台、露台部位的外墙时,均应设置150mm高的C20素混凝土反坎。

阳台、露台部位外墙构造做法

外墙线条部位外墙构造做法

砖包柱基础构造板、梁

砖包柱每层必须有构造板或梁,不得悬挑砌筑或在结构上植筋作基础砌筑。

墙体拉结筋

沿柱高每隔不超过500mm配置2根直径6mm的拉接钢筋(墙厚大于240mm时配置3根直径6mm),钢筋伸入填充墙体长度不宜小于700mm ,且拉结钢筋应错开截断,相距不宜小于200mm,当现场施工为后植筋时,必须由专业植筋单位植筋。并应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象;持荷2mim期间荷载值降低不大于5%。

砌筑构造柱的设置

1、砌体填充墙长度超过两倍时层高或超过5m时,应在墙中部A或与框架柱/剪力墙无拉结的端部B设置钢筋砼构造柱,构造柱间距应尽量接近但不大于5m;

2、外挑阳台分户填充墙外端C应设置钢筋砼构造柱;

3、填充墙洞口过梁支座长度无法满足要求时,应在相应洞侧D设置钢筋砼构造柱作为过梁的支座,并与过梁整浇;

4、钢筋砼构造柱断面尺寸一般取180×墙宽,作为过梁支座的构造柱尺寸可根据东边留垛情况按图示确定,构造柱配筋及拉接筋按照构造详图大洋要求设置,构造柱砼等级为C20;

5、墙体水平拉接筋深入填充墙的长度,6、7度时为墙长的1/5且不应小于700mm,8、9度时为沿墙全长贯通;

6、一般情况下本公司开发项目钢砼构造柱布置、配筋均应按照本图施工并结算,对设计特殊要求超出本图的钢筋砼构造柱设置情况,应报集团工程管理部批准。

填充墙拉结筋及构造柱设置示意图

分户墙两自由端设置构造柱

砌筑挂线

对没有防水要求的隔墙,先进行水泥砖落角,通过拉线挂线砌筑,有效的控制垂直度及平整度。

加气混凝土砌块根部构造

加气混凝土砌块砌体底部当没有浇筑混凝土时,必须用实心砖砌筑。坎台的高度不得小于200mm。

加气混凝土砌块根部实心砖坎台高度≥200mm

砌筑砂浆饱满度的控制

填充墙的水平灰缝厚度和竖向灰缝宽度应正确,烧结空心砖、轻骨料混凝

土小型空心砌块、混凝土实心砖、灰砂砖砌体的灰缝应为8mm~12mm;

蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝

土砌筑砂浆时,水平灰缝厚度和竖向灰缝宽度不应超过15mm;当蒸压加

气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时,水平灰缝厚度和

竖向灰缝宽度宜为3mm~4mm。

砌块的错缝搭接

砌筑填充墙时应错缝搭砌蒸压加气混凝土砌块搭接长度不应小于砌块长度的1/3;轻骨料混凝土小型空心砌块搭接长度不应小于90mm;竖向通缝不应大于2皮。混凝土实心砖、灰砂砖上、下错缝。不得有长度大于300mm的通缝。

砌筑高度控制

正常施工条件下,每天砌筑高度宜控制在1.5m或一步脚手架高度内;严禁一次砌筑到顶。

每天砌筑高度不超过1.5m

砌体部位空调板的设置

空调板位置砌体当砌筑至空调板位置时,应先支模,待浇筑完空调板混凝土后,再砌筑上部砌体,严禁在砌体上留孔后浇筑空调板混凝土。

空调板位置砌体砌至空调板位置后,先浇注空调板

空调机位悬挑板侧端

为防止空调机板阴角部位处出现渗漏水现象。砌筑墙体至空调机板位置,先浇筑空调机悬挑板,挑板侧边与墙体相交处, 若设计无具体要求,浇筑墙宽X150mm高C20素混凝土。

空调机位悬挑板侧端构造做法

砌体门窗洞过梁的设置

大于300mm的洞口不得使用钢筋砖过梁,过梁的厚度、长度、配筋必须符合设计及规范要求。当支座长度不足时,必须现浇混凝土。

砌体门垛的设置

当砖墙门垛长度大于或等于120mm时,按原设计砖砌填充墙, 沿(墙)柱高每隔500配置2φ6墙体拉筋。当砖墙门垛长度小于120mm时,先按原设计沿(墙)柱高每隔500配置2φ6墙体拉筋,再将墙垛与钢筋混凝土(墙)柱的交接面清理干净,然后浇筑细石混凝土墙垛。

砌体门垛构造做法

门垛长度小于120mm没有现浇混凝土

斜顶砖的砌筑

填充墙与承重主体结构间的空隙部位(斜顶砖位置)施工,应在填充墙砌筑14d后进行。斜顶砖端部及中间部位配砌砼三角块。斜顶砖必须呈450~600夹角与结构梁板顶紧,砂浆饱满,不得出现瞎缝、假缝。严禁斜顶砖一边倒。

施工洞的留设

在墙体上留置临时施工洞口,其侧边离交接处墙面不应小于500mm,洞口净宽度不应超过1m。洞口上部应设置钢筋混凝土过梁。抗震设防烈度为9度地区建筑物的临时施工洞口位置,应会同设计单位确定。临时施工洞口应做好补砌。

混砌

蒸压加气混凝土砌块、清骨料混凝土小型空心砌块部应与其他块体混砌,不同强度等级的同类同类块体也不得混砌。

注:窗台处和因安装门窗需要,在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌;对于框架柱、梁不脱开方法的填充墙,填塞填充墙顶部与梁之间缝隙可采用其他块体。

加气混凝土砌体只有顶砖、根部、门垛部位配砌混凝土砖

承台、基础梁砖胎膜

1. 承台砖胎膜设置规定:

(1)当周边土质为粘土、砂土、碎石土、(全)强风化岩层等较好土质时,从垫层底往下800mm范围内为120mm厚;800mm~1500mm范围内为240mm厚;1500mm~2500mm范围为370mm厚;

(2)当为淤泥、淤泥质土或新近填土土质时,从垫层底往下800mm范围内为240mm厚;800mm~1500mm范围内为370mm厚;1500mm~2500mm范围为490mm厚。

(3)在上述1.1和1.2两类地质情况下,如承台厚度超过2500mm,则由施工单位提交可行方案报批;高层塔楼承台因土方大开挖,优先按木模考虑。

(4)当为中、微风化岩层时,不做砖胎膜。

(5)砖胎膜不批荡。

2. 基础梁砖胎膜的设置规定:

(1)梁高800mm 以下的基础砖胎膜厚度均为120mm。

(2)梁高800mm 以上的基础砖胎膜厚度参照承台砖模。
