1、根据《房屋建筑与装饰工程工程量计算规范》(GB50854-2013),混凝土框架柱工程量应

A、按设计图示尺寸扣除板原所占部分以体积计算

B、区别不同而以长度计算

C、按设图示尺寸不扣除梁所占部分以体积计算

D、按柱基上表面至底面部分以体积计

2、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 )规定,关于石方的项目列项或工程量计算正确的是

A、 山坡凿石按一般石方列项

B、 考虑石方运输,石方体积需折算为虚方体积计

C.、管沟石方均按-般石方列项

D、 基坑底面积超过120㎡的按一般石方列项

3、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013). 现浇混凝土工程量计算正确的是

中心线B、 阳台梁与圈梁连接部分并入圈梁工程量

水平投影面积计算

空心部分不予扣除

错误的是

A. 以“t”为单位,应保留小数点后三位数字,第四位小数四舍五入

以“系统”为单位,应保留小数点后两位数字。第三位小数四舍五入

5、某管沟工程,设计管底垫层宽度为2m ,开挖深度为2m,管径为1.2m。工作面宽为0.4m ,管道中心线长为180m,管沟土方工程量计算正确的是

A. 432m3

B、576m3

C、720m3

D、1008m3

6、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 )规定,关于预制混凝土构件工程量计算,说法正确的是

A、如以构件数量作为计量单位,项目特征中必须说明单件体积

B、异形柱应扣除构件内预埋铁件所占体积,铁件另计

C、大型板应扣除单个尺寸≤300mm*300mm的孔洞所占体积

D、空心板不扣除空洞体积

7、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013) ,补充项目的起始编码顺序为

A、01A001

B、01B001

C、01C001

 D、01D001

8、根据《房屋建筑与装饰工程工程星计算规范》( GB50854-2013 )规定,关于现浇混凝土柱的工程计算正确的是

面之间的高度以体积计算

B、无粱板的柱按设计图示截面积乘以柱基以上表面或楼板上表面至柱帽下表面之间的高度以体积计算

C、框架柱按柱基上表面至柱项高度以米计算

D、构造柱按设计柱高以米计算

9、根据《房屋建筑与装饰工程工程星计算规范》( GB50854-2013) ,对于型钢桩计量单位描述对的是

A、t

B、个

C、m

D、m2

10、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 )规定,关于石砌体工程量计算正确的是( )

A、挡土墙按设计图示中心线长度计算

B、肋脚工程量按设计图示尺寸以延长米计算

C、石围墙内外地坪标高之差为挡土墙墙高时,墙身与基础以较低地坪标高为界

D、石护坡工程量按设计图示尺寸以体积计算

11、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013) , 砖基础工程计算正确的是

A、外墙基础断面积(含大放脚)乘以外墙中心线长度以体积计算

B、内墙基础断面积(大放脚部分扣除)乘以内墙净长线以体积计算

C、地圈梁部分体积并入基础计算

D、靠墙暖气沟挑檐体积并入基础计算

12、 根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 ), 砌筑工程垫层工程量应

A、 按基坑(槽)底设计图示尺寸以面积计算

B、按垫层设计宽度乘以中心线长虔以面积计算

C、 按设计图示尺寸以体积计算

D、按实际铺设垫层面积计算

13、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 )规定,关于现浇混凝土板的工程量计算正确的是

面积计算

中心线外图示体积计算

中心线外图示面积计算

D、 散水按设计图示尺寸以面积计算



14、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013) , 关于金属结构工程计算的说法,正确的是

A、 钢吊车梁工程量包括制动梁、制动桁架工程量

B、 钢管柱按设计力求尺寸以质量计算,扣除加强环、内衬客工程星

C、空腹钢柱按设计图示尺寸以长度计算

D、实腹钢柱按图示尺寸的长度计算,牛腿和悬臂梁质量另计

15、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 ),对于钢板桩计量 单位描述对的是

A、m2

B、根

C、m

D、个数

16、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013 )规定,关于现浇混凝土基础的项目列项或工程计算正确的是

A、 箱式满堂基础中的墙按现浇混凝土墙列项

B、 箱式满堂基础中的梁按满堂基础列项

C、 框架式设备基础的基础部分按现浇混凝土墙列项

D、框架式设备基础的柱和梁按设备基础列项

17、根据《房屋建筑与装饰工程工程量计算规范》( GB50854 -2013), 关于金属结构工程量计算,说法正确的是

其他项目中

B、钢网架按设计图示尺寸以质量计算

C、金属结构工程量应扣除孔眼、切边质量

D、金属结构工程量应增加铆钉、螺栓质量

错误的是

A、按设计图示尺寸以体积计算

B、场地回填,按回填面积乘平均回填厚度

C、室内回填,主墙间面积乘回填厚度,不扣除间隔墙

D、基础回填,按挖方清单项目工程量减去室外地坪以下垫层体积

19、根据《房屋建筑与装饰工程工程计算规范》( GB50854-2013 )规定,关于桩基础的项目列项或工程量计算正确的是

A、预制钢筋混凝土管桩试验桩应在工程量清单中单独列项

B、预制钢筋混凝土方桩试验桩工程量应并入预制钢筋混凝土方桩项目

并入桩工程星计算

计算

20、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013) ,实心砖墙工程量计算正确的是

A、凸出墙面的砖垛单独列项

B、框架间按墙体净尺寸以体积计算

C、围墙扣除柱所占体积

顶面

21、云计价P6中关于[在线报表]以下说法正确的是? [多选]

A 提供本地海量报表库

B、提供云端嗨星报表库

C、支持多种格式搜索查询

D、支持报表共享查看使用

22、根据《房屋建筑与装饰工程工程量计算规范》( GB50854-2013) , 对于柜类、货台工程量计算规则描述正确的是[多选]

A、书柜,以个计量,按设计图示数量计量

B、厨房壁柜,以米计量,按设计图示尺寸以延长米计算

 C、 鞋柜,以立方米计量,按设计图示尺寸以体积计算

D、矮柜,以个计量,按设计图示数量计量

23、GTJ软件实现了装配式构件中哪些构件的建模和计算[多选]

A、预制柱

B、预制墙

C、叠台板

D、叠合梁

24、梁板式发型基础平板板底部平,差坡度a可用( ) [多选]

A、50°

B、45°

C、60°

D、90°

25、云计价P6中[智能组价]的组价依据有[多选]

A、存档数据

B、企业微据

C、工程数据.

D、行业数据










暖通工程预留预埋施工方法

01、空调水管道预留预埋

1.套管制作

1)套管的管径和材质:

DN15.20的管道采用大3号的套管,DN32~125采用大2-3号的套管,DN≥150的管道采用大1-2  号的套管;套管材质采用钢质管道(说明:套管大小要满足空调水管道在套管中保温不间断的要求)。

2)套管长度:

对于砼结构,参照土建结构图纸剪力墙和梁的横向尺寸即为相应管道套管的水平尺寸;

对于后砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度;

楼板部位的套管长度(随着管道的安装而制作安装)按照:有给排水设施的(如厨房卫生间及管道间)尺寸=结构板厚+装饰地面厚度+50mm;没有防水要求的楼板处套管长度=结构板厚+装饰地面厚度+20mm.

3)套管制作:

暖通套管类型分为普通刚性套管、刚性防水套管、柔性防水套管。

切割钢管:钢管切割时要先在钢管上画好尺寸,钢管切割长度为相应部位墙、梁宽度尺寸减3mm。如

400mm厚墙切成397mm的短钢管。切后钢管口要齐平,不能出现管口不平现象。除毛刺:将切割好的钢管的管口用打磨机除去管口毛刺。

钢管除锈及防腐:用钢刷子将钢管内外的锈除去,套管除锈后内侧刷防锈漆。填堵锯末、封堵管口:套管做完防腐后用湿锯末填堵套管,要填堵实,用黄胶带将管口封堵严密。

2.套管及模盒安装

1)水暖工长与土建工程部协调钢筋绑扎施工预留出套盒空间尺寸,按设计图纸在顶模板上画出套管模具的位置。遇到无法避免的钢筋时,必须事先经技术部许可,并采取必要的补救措施后,方可将钢筋移位或断筋处理。

2)柔性防水套管的定位需要精确外侧法兰扣在剪力墙外表面上,和土建结构配合预先在非定型模板上划出套管两边的法兰外口尺寸并掏洞,使套管法兰正好嵌入模板中央。用不小于Ф8的钢筋与套管绑扎固定,并在结构钢筋内侧进行剪刀称或U型称与主筋绑扎固定牢固。

3)防水套管作合适的防锈防腐处理后,将套管固定在钢筋之间,防水套管固定应加附加筋,不得与结构钢筋焊接,附加筋与结构钢筋绑扎牢固。在浇注混凝土前按设计要求部位固定好,校对坐标、标高,平正合格后一次浇注。

4)在浇注混凝土过程中设专人看护,避免移位。保证预留、预埋孔洞、套管无位移跑偏歪斜等现象。

5)模盒起模时间要在初凝后硬化阶段,脱模后要及时清理,脱模时不要破坏周围结构,良好的预留洞口要完整,重要套管及预留洞及时做好标记。

6)二次砌筑时对于空调水穿墙的套管,砌筑到相应位置,由机电位置进行套管安装。套管的长度要考虑相应部位墙体的相应做法,套管的长度应为抹完灰后的墙体厚度。空调水管道均有坡度要求,在墙体厚度较厚并且管道规格较小时,安装时套管时应考虑将套管按坡度倾斜放置并加大套管规格。

02、风管孔洞预留预埋

1.通风立管穿楼板处均要预留洞

预留洞采用木盒方式,由木工统一制作,由土建按结构图放置,机电相关专业人员复查尺寸、位置及数量。

2.二次结构期间风管孔洞预留

进行墙体砌筑施工期时,通风专业人员随时跟踪施工部位,对于通风管道横穿墙体部位均要预留孔。预留孔及穿墙套管的位置及数量由通风与空调专业进行统计,出图发给技术部及相关砌筑施工单位。

1)风管孔一般都较大,通风工长将洞体尺寸及标高、位置综合到一张图上,由砌筑单位按图进行预留,通风质检员进行复查。

2)风管孔洞不易过大,管道每侧预留法半通过尺寸即可,过大会造成安装后堵洞麻烦,一般每侧预留50MM空隙为宜。

3)在穿不同防火分区的通风管道,在穿墙处应加设不小于6mm厚的铁皮套管。

03、设备吊装孔

设备吊装洞位置、大小正确,设备运输通道通畅。设备吊装洞尺寸要充分考虑设备的外形尺寸,包括设备上的零部件尺寸。

04、强制性条文

在风管穿过需要密闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于1.6mm。风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵。(详见《通风与空调验收规范》GB50243 第6.2.2条)

05、穿防火防爆墙体或楼板风管套管做法

1.套管采用厚度δ≥1.6mm的铁皮焊接制作,两端安装角钢法兰式加固 框,风管与加固框翻遍铆接或焊接均可;如果边长大于等于 1500mm,则应在套管  中间再安装角钢加固框进行加固。以防止套管边向内凸。

2.预埋在后砌墙上的套管内外均应除锈干净,再刷防锈漆两道,且内表  面再刷两道防火涂料;预埋在剪力墙或楼板内的套管,其内表面除锈干净后刷防  锈漆两道、防火涂料两道,外表面只做除锈处理。

3.套管应随结构浇注或砌筑同步预埋,两端与墙体饰面或楼板底面饰面齐平,高出楼板地面50mm。

4.套管与风管之间的间隙为30~50mm。5.注意事项:套管预埋后必须固定牢固、不得变形;套管与风管的四周的间隙均匀一致,套管边不得向内凸。

06、穿非防火防爆墙体或楼板风管套管做法

1.制作套管的钢板要用切割机进行切割,不得采用氧气乙快进行切割,  钢板按洞口的高、宽折成矩形套管。钢板对接处,采用咬口连接;套管材料选择应为 δ=0.6mm  的镀锌钢板;

2.吊顶内风管穿墙处套管饰面选用普通钢板喷涂优质面油漆处理;

3.外露风管穿墙处套管饰面按下图做法采用不锈钢或铝板处理,安装前的饰面材料需经业主审核认可。




12J926无障碍设计图集

  • 规范/图集名称:《12J926无障碍设计图集
  • 实施日期:2013年1月1日
  • 被替标准号:03J926

本站相关规范、图集及软件均存于百度网盘,如下载链接失效,可于本文留言或方发 邮件 至admin@xycost.net 联系博主,谢谢!!

内容简介

12J926《无障碍设计》适用于新建、改建和扩建的城市道路、城市广场、城市绿地、居住区、居住建筑、公共建筑及历史文物保护建筑等的无障碍设计。
本图集结合新编《无障碍设计规范》GB50763-2012的内容,对原03J926《建筑无障碍设计》进行了全面的修编,包括以下主要内容:缘石坡道;盲道;无障碍出入口;轮椅坡道;无障碍通道、门;无障碍楼梯、台阶;无障碍电梯、升降平台;扶手;公共厕所、无障碍厕所;公共浴室;无障碍客房、住房;轮椅席位;无障碍机动车停车位;低位服务设施;人行天桥及地道和附录。

本图集的编制体现了新理念、新产品、新技术等特点,用于指导我国无障碍环境的建设。

本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员使用,同时专业院校的师生也可作为教学参考资料使用。

规范目录

目录 1
总说明 4
A 缘石坡道
全宽式单面坡缘石坡道 A1
三面坡缘石坡道 A3
缘石坡道做法 A4
缘石坡道实例 A5
B 盲道
行进盲道 B1
提示盲道 B2
站台盲道 B4
盲道实例 B5
C 无障碍出入口
门厅无障碍设施 C1
平坡出入口实例 C2
D 轮椅坡道
轮椅坡道 D1
出入口轮椅坡道 D2
轮椅坡道实例 D3
E 无障碍通道、门
无障碍通道 E1
门的类型及两道门间离 E3
门的无障碍设计 E4
无障碍门实例 E5
F 无障碍楼梯、台阶
无障碍楼梯 F1
木扶手金属栏杆楼梯 F2
金属扶手栏杆楼梯 F4
金属扶手栏板楼梯 F5
金属扶手玻璃栏板楼梯 F6
树脂、尼龙扶手及栏杆楼梯 F7
双层扶手栏杆楼梯 F8
防滑条、预埋件 F9
无障碍楼梯实例 F10
G 无障碍电梯、升降平台
无障碍候梯厅 G1
无障碍电梯 G2
升降平台、升降座椅 G3
无障碍电梯实例 G4
H 扶手
轮椅坡道扶手 H1
通道扶手 H5
通道扶手详图 H6
扶手实例 H7
J 公共厕所、无障碍厕所
独立公共厕所 J1
独立公共厕所详图 J2
A型、B型公共厕所 J3
C型、D型公共厕所 J4
A型公共厕所无障碍厕位详图 J5
B型公共厕所无障碍厕位详图 J6
C型公共厕所无障碍厕位详图 J7
D型公共厕所无障碍厕所详图 J8
无障碍坐便器 J9
无障碍蹲便器 J11
无障碍小便器 J12
儿童便器 J13
无障碍立式洗手盆 J14
无障碍台式洗手盆 J15
安全抓杆安装构造 J16
无障碍厕所、厕位实例 J18
K 公共浴室
A型、B型公共浴室 K1
A型公共浴室无障碍淋浴间详图 K2
B型公共浴室无障碍盆浴间详图 K3
无障碍洗浴成品设施 K4
淋浴间安全抓杆 K5
盆浴间安全抓杆 K6
无障碍淋浴间、盆浴间实例 K7
L 无障碍客房、住房
A型~D型无障碍客房、病房 L1
A、B型客房、病房淋浴间详图 L2
B、C型客房、病房盆浴间详图 L3
无障碍住房 L4
无障碍住房门厅 L5
A型住房无障碍厨房详图 L6
B型住房无障碍厨房详图 L7
A型住房无障碍卫生间详图 L8
B型住房无障碍卫生间详图 L9
C型住房无障碍卫生间详图 L10
D型住房无障碍卫生间详图 L11
M 轮椅席位
轮椅席位 M1
轮椅席位实例 M2
N 无障碍机动车停车位
无障碍机动车停车位 N1
无障碍机动车停车位实例 N2
P 低位服务设施
低位服务设施 P1
低位服务设施实例 P2
Q 人行天桥及地道
人行天桥示意图 Q1
人行天桥(一) Q2
人行天桥(二) Q4
人行天桥(三) Q6
人行天桥剖面图和桥面构造做法 Q8
人行地下通道示意图 Q9
人行地下通道(一) Q10
人行地下通道(二) Q11
人行地下通道(三) Q12
人行天桥、人行地道、桥梁实例 Q13
R 附录
双手操纵轮椅参数 R1
乘轮椅者活动空间参数 R4
拄杖者空间参数 R6
协助盲人行走与活动的方式 R7
婴儿服务设施 R8
上肢障碍者使用的配件 R9
视觉与视域环境 R10
相关技术资料 118




建筑水电安装板面定位图纸怎么看

 建筑水电安装是个技术活,每项工序都要按照图纸以及规范严格施工。除了工程师是专业的以外,现场实际操作的水电工基本都是边做边学的居多,工程师亲自动手的几乎没有,所以我们水电工要学的有很多。建筑水电安装,识图定位是最基本的基础技能,只有掌握了图纸的基本看法,才能更好的开展施工!

一套房子里,有强电与弱电,线管有的向上弯,有的向下弯。强电有插座、照明,弱电有网络、电视、电话。在水电安装中,我们该怎么一一按照图纸来做呢?

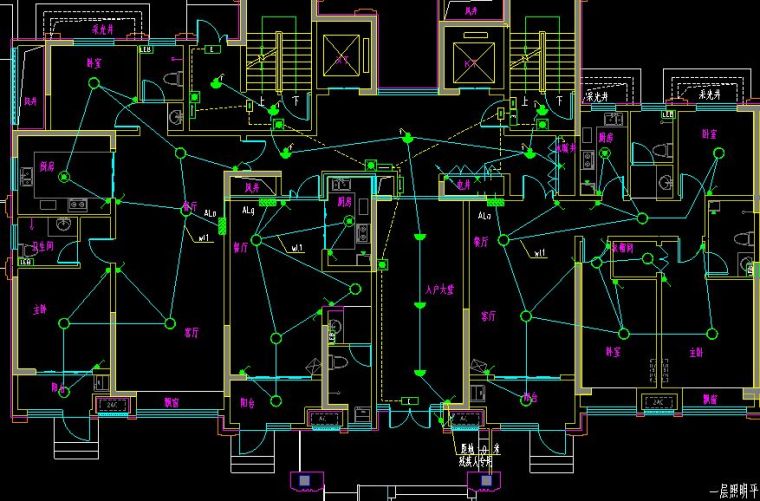

首先来看看照明部分,照明线路在预埋定位时,线盒都是固定在楼板上的,真正使用的却是下一层的住户。开关线管应向下弯,安装到下层住户图纸做指定位置。按照国家标准设计的安装尺寸为:高度1.3米,门边0.15米(门旁开关)。

图纸中,N1、N2、N3、N4、N5、、、是回路序号

插座平面图内,插座的种类分很多种,有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、空调插座等各种插座,他们的在图纸上的标准通常是在普通插座的基础上添加一个字母,比如在旁边多标注一个X,用来代表洗衣机插座,标注一个K,用来代表空调插座。因为用途不同,标注的方法也不会相同,高度尺寸也不可能会全部统一。

我们在预埋时,又该怎么做呢?用户电箱的高度通常都在一米五以上,而插座中,除了普通插座和柜式空调插座的高度是0.3米外,其他的插座高度基本都是在1.5米或以上。在预埋时,插座向上弯,以及向下弯,哪种更有好处呢?现在的楼层高度基本是三米左右。如果是1.5米高的插座,向上弯管,那就需要从地面向上开一条1.5米长的线槽,电箱位置同样需要从地面向上开一条1.5米以上的线槽,两条线槽加起来,就需要开3米以上线槽。而如果向下弯管则不同,向下弯管的位置基本都是在梁内,梁的深度如果是0.5米深,那从梁底香下开槽,就会少开0.5米的线槽,电箱位置从梁底向下开槽,同样也会少开一段线槽。高度越高,向下弯管开槽越有利,同样也会越省材料与人工。

这样一对比,1.5以上的插座,向下弯管,比向下弯管更有优势。向下弯管楼下住户用,向上弯管本层住户用!具体可以参照图一做法,向上弯的,只有普通插座和柜式空调插座,高度是0.3米。

除了照明插座外,自然少不了弱电插座,室内弱电安装主要有:电话插座(TP),电视插座( TV),电脑插座(TO)以及对讲。对于弱电插座,走的都是一管一线,其目的是为了避免防干扰,图纸中2V以及2F都是双管,分开进入每个插座盒子。图中有多少个弱电插座点,就需要从弱电箱出多少条线管,分开接入。

插座具体离墙的位置是多少,大家可以按照比例来定位,或者拿份CAD的图纸来测量插座的安装间隔距离!






斗式吊挂排烟罩排风量计算

目前斗式吊挂排烟罩排风量计算比较准确的公式如下:
Qp=1.4×P×h×u×k×3600
其中:
Qp:排烟风量,m3/h;
h:排烟罩至烟气源的高度,m;
u:风速一般取0.2~0.5m/s;
k:管道漏风系数,一般取1.1~1.2;
P:排烟罩吸烟边长,m;P = a×n1 + b×n2
a:排烟罩长度,m;
b:排烟罩宽度,m;
n1、n2:排烟罩敞开面数。
以下是一面靠墙的斗式吊挂排烟罩形成的气流图:

参照示意图对上述各参数说明如下:
等速面:图左边靠墙排烟罩的流线上有与流线垂直相交的曲线,这是根据实验测试数据绘制的曲线,在这个曲面上流向负压中心的气流流速相同,动压相同,所以称之为等速面或等压面。
吸捕风速u:决定排烟罩要控制范围的等速面的风速,这里指灶台边缘要保持的吸捕风速u。
高度h:排烟罩至烟气源的高度。由于厨房设备高度大多与灶台高度相同,虽然蒸饭柜、低汤灶等设备与灶台高度不同,但是,产生烟气的高度还是大体相似。所以,一般都按灶台高度800mm计算。
漏风系数k:由于排烟管道存在不密封的可能,特别是砖混烟道,所以用漏风系数增加排风量计算10%的余量。
排烟罩吸烟边长P:为了确保有效吸捕烟气,对于排烟罩需要吸收烟气范围大小要有所区别。利用P = a×n1+ b×n2进行计算。靠墙一面不计算,三面靠墙时P = a;一面靠墙时P = a+b×2;不靠墙时P = a×2+b×2。
实验系数:或称为修正系数,为保证公式计算的准确性,经过理论推导和实验数据分析,确定实验系数1.4。
以下从数学计算角度展开说明一下。
由于计算公式考虑了排烟罩和产生烟气源的各种因素,如:吸烟范围的大小,吸烟边长P、与烟气源的距离h、吸捕风速u、漏风系数k等参数,所以,是比较准确的计算方法。
吸捕风速u是在与排烟罩负压中心一定距离h处的风速,如图中洋红线所示位置的风速。由于取排烟罩到灶台的距离h,也就是指灶台处产生的吸捕风速u。
吸捕风速u与罩口风速不同,从图中流线可以看出,越靠近排烟罩口流线越密,流速越大,罩口风速大于吸捕风速u。
排烟罩吸烟边长P根据排烟罩吊挂方式,确定吸入烟气的范围。大小相同的一台排烟罩所需要排出的风量是不同的,经验算法就缺少对这一因素计算。
吸捕风速u需要根据工作环境和气流条件确定,斗式排烟罩吊挂在灶台的上方,利用了热气的自然抬升作用,有利于排除油烟热气。根据几种技术资料分析,建议吸捕风速u取0.25~0.5m/s。在没有侧风扰动的情况下,风速u可以取得小一点,当有侧风扰动时,吸入的风速就要取稍大一点。
排风量计算时已经考虑了漏风系数k,增加排风量计算10%的余量,在风机选配时风量还要留有10%余量,风机的压力应在计算系统压力损失上进行附加10%余量,这已经留有足够的余量。要保证风机效率不应低于其最高效率的90%,就不能再超高选配风机。不宜采用过大的安全系数,以防止离心风机长期处在低效率区运行。

本文来源于互联网。




建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

筑工程施工工艺质量样板虚拟体验,是公司技术部及BIM中心根据公司的要求和标准制作,展示其在本工程所采用的材料及其质量、施工工艺、施工流程、技术水平及施工质量的方案,这个样板虚拟体验不仅是展示施工工艺、明确施工质量、展现施工流程、探索施工技术的一种有效手段,也是在向外界展示工程品质和企业形象。

一、质量样板展示区施工方案的作用:

1:降低成本倡导绿色环保施工相比传统的“一次性”固定施工样板,虚拟样板体验替代了可移动样板或“一次性”固定施工样板,实现“节能、节地、节水、节材和环境保护”的四节一环保的绿色施工。

2:减少项目施工成本和样板制作时间,减少原材料使用,减少因样板报废、拆除、移动而产生的废料垃圾,减少周转移动运输的空气、噪音污染,符合环保节材的世界潮流。

3:虚拟样板体验:科技元素十足,体验便捷真实,展示效果较好,仅需一台显示器即可。

建筑工程施工工艺质量样板虚拟体验如下:

01、结构样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

混凝土剪力墙、后浇带、梁、板、柱钢筋绑扎、数字化型钢龙骨整张模板免开孔支模、框架结构方柱方圆扣支模、轮扣支模架体系、止水螺杆方阿水封堵及根部角钢封堵等施工工艺。

02、剪力墙起步筋设置施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

剪力墙端部第一根竖向纵筋距离暗柱主筋间距为设计间距S,剪力墙底部第一道水平筋距离楼面50mm设置;

03、柱、梁第一道箍筋设置施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

框架柱钢筋绑扎前,应在柱角主筋上标注每道箍筋的位置,最下一道箍筋距离楼面50mm设置。箍筋必须水平 、间距均匀,箍筋间距允许偏差10mm。主筋应均匀排布;梁端部第一道箍筋距离支座边50mm设置,并在梁主筋上画出箍筋位置线,精确定位箍筋绑扎位置,箍筋绑扎时,严格按箍筋位置点定位箍筋;

04、楼梯样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

定型化楼梯钢膜支设体系、加固措施、局部支模架体系等施工工艺。

         05、框架结构方柱方圆扣支模样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

方圆扣主龙骨具有承载力高、刚度大、变形小等优点,通过U型卡槽、通孔、固定销形成回字形连接加固,方圆扣的卡扣式连接取代对拉丝杆加固,实现了模板免留孔;框架柱模板根部设置角钢,避免柱根模板涨模及漏浆。

06、止水钢板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

地下室底板和侧墙施工工艺,底板钢筋展示,剪力墙钢筋展示,后浇带、钢板止水带等工艺。

07、地下剪力墙底板防水施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

地下室底板和侧墙施工工艺,地库底板砖胎膜、垫层、圆角、防水、防水保护层;地库外墙三段式止水螺杆、基层处理、螺杆孔洞修补、防水底子油、防水卷材、防水附加层及挤塑板等工艺。

08、悬挑式外脚手架样板施工工艺

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

剪力墙混凝土成型、工字钢、斜拉索、U型环、安装展示、工字钢安装预埋件、立杆、横杆及防护网等工艺流程。

09、后浇带独立支模施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

后浇带独立支模施工工艺包含地下室及标准层顶板后吊带,混凝土施工缝凿毛,钢板止水带,后浇带独立支模体系,后浇带钢筋绑扎、混凝土成型等工艺。

10、厨卫间反坎支模加固施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

厨、卫间反坎支模采用U型卡箍加固,设置间距不大于500mm,转角及端部采取三角板加固。

11、砌体样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

内外墙体,门窗洞口做法,砌体砼加气块、导墙200高、砼过梁、构造柱支模、钢筋、砼、簸箕口、马牙槎、斜砖压顶。

12、电气开槽预埋样板施工工艺

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

线盒定位弹线,机械开槽,开关、插座盒预埋线管安装,线槽一次填塞,线槽挂钢丝网,线槽二次填塞,强电箱预埋安装,多媒体箱预增安装,等电位子箱安装等工艺

13、电气免开槽预埋样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

在主体施工的水电预埋阶段,预先利用BIM技术完成对砌体的排版,根据砌体排版图,定位水电管线预埋位置,砌体施工阶段,结合现场实际二次优化调整线管走向、线盒及线管开孔位置,根据确定的线盒线管的位置,由水电专业工人在对应砌体位置钻孔,并在线盒处砌体预先钻孔,墙体砌筑时,由水电班组配合及时将线管、线盒、电箱等穿入墙体上预先留置的孔洞中并与主体预留线管连接,线管安装完成后使用砂浆对孔槽进行填实,提高整体砌体观感质量。

14、内墙抹灰施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

内墙抹灰施工工艺做法:墙体基层验收清理+不同材质挂钢丝网+烩饼+喷锚+基层粘接层+玻纤网格布+抹面层等工艺

15、厨卫样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

包含墙体筑、根部预先筑200高的C20混凝土止水台、混凝土反坎钢筋及支模展示、砌体抹灰、楼面防水、H型立管排水管道安装展示、烟道、烟道反坎,线盒、等电位端子预等工艺。卫生间分层:现浇钢筋混凝土楼板+1:2.5水泥砂浆找1%坡+圆角+1.5厚聚氨酯防水涂料+1:2水泥砂浆保护层;厨房分层:现浇钢筋混凝土楼板+1:3水泥砂浆+圆角+JS防水涂料+1:2水泥砂浆平。

16、强电井样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

挡鼠板、强电桥架、等电位、防火封堵、跨接线、配电箱、防火板、防火泥、吊杆保护管;

17、水管井样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

污水管、空调水管、消防水管、生活给水管、消防箱、地漏、挡水坎、管井防水、门槛、防火封堵、支架。

18、外墙抹灰施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

外墙施工工艺:外墙结构+外墙抹灰找平层+外墙保温层+第一层抗裂砂浆+外墙玻纤网+外墙第二层抗裂砂浆+外墙腻子层+外墙底漆+外墙面漆等施工工艺,遇到洞口及墙体的根部需要按照标准及工序进行退茬、留茬施工,便于后期接茬施工,保障施工质量。

19、干挂石材样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

干挂石材样板,混凝土成型,石材板块、预埋件安装、连墙支架、角码焊接、竖向钢龙骨、横向钢龙骨、钢龙骨防腐、干挂件固定石材、板缝填塞泡沫棒、缝隙两边粘贴美纹纸、打注耐候密封胶等工艺。

20、屋面(平屋面)样板施工工艺:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

屋面平屋面施工工艺包含女儿墙压顶、泛水、铝条压槽、分隔缝、防雷接地、排气管、透气帽、烟道、无动力风帽、屋面防水保温层构造等工艺。屋面分层工序:基层结构屋面板+水泥珍珠岩找2%坡+1:2.5水泥砂浆找平+圆角+刷基层处理剂一边+聚氨酯防水涂料+防水附加层+聚合物改性沥青防水卷材+阻燃型挤塑聚苯板+干铺土工布隔离层+C20内配φ6@200*200细石混凝土刚性保护层。

21、同条件试块笼标准化应用:

建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载

每组试块共计3块,均应统一整齐放置在试块笼内,并在试块正侧立面用黑(红)色记号笔标注试块标号、浇筑日期、砼设计强度值、楼号、楼层号及墙柱编码;配置锁具,禁止工人随意移动。

原文始发于微信公众号(海南BIM):建筑施工工艺质量样板BIM虚拟模型,全套水、电、土建样板下载




居住区景观与别墅庭院景观有何不同?

居住区与别墅庭院的概念

居住区的概念
居住区,泛指不同居住人口规模的居住生活聚居地,和特指被城市干道或自然分界线所围合,并与居住人口规模(3~5万人)相对应,配建有一整套较完善的、能满足该区居民物质,与文化教育生活所需的公共服务设施等的生活聚居地。
居住区作为具有一定规模的居民聚居地,是城市重要的组成部分,它为居民提供居住生活空间和各种生活服务设施。
别墅庭院概念
别墅通常指建在环境优美的地带、供人居住和休憩的独户住宅,一般由起居室、餐厅、厨房、书房、卧室 、卫生间等几部分组成,面积不大但能包容日常生活的基本内容并具有一定的舒适性,配套的庭园也具有其自身的特点。
别墅庭园是属于业主个人的私有空间,业主可根据自己喜爱,在其中布置各种园林绿化植物或小品。

居住区与别墅庭院空间特点

开放性与私密性
居住区的公共绿地作为居住区居民居住、工作之余休息娱乐的地方,具有开放性,面对整个小区的居民开放。
庭院空间是一个外边封闭而中心开敞的较为私密性的空间,在这个空间里,有着强烈的场所感,所以人们乐于去聚集和交往。我国传统的庭院空间承载着人们吃饭、洗衣、修理东西、聊天、打牌、下棋、看报纸、晒太阳、听收音机等日常性和休闲性活动。
而现代建筑的庭院空间所承载人们活动的范围更广,特别是给紧张工作的人们,在完成以自身行为为目的的同时,通过视、听、嗅等感官,从庭院空间中获得被动式活动。如浇花剪草时,享受阳光的照射、清新的空气、花草的芬香等;娱乐时,感受休憩设施的舒适和放松、观赏花草树木的自然美、倾听流水的声音等。
室内空间的延伸
居住区和别墅庭院都是人为化了的自然空间,是建筑室内空间的延续,人们除了室内空间的活动外,还需到室外空间中呼吸新鲜空气、接受阳光的抚慰、领略自然美等,融入大自然的活动以及聊天、散步、娱乐等日常休闲活动,庭院空间恰好就为这些活动提供了理想的场所。

居住区与别墅庭院景观设计要点上的差异

营造美丽庭院的第一步,就是要做好规划设计。首先应决定庭院的风格,要根据环境条件,家庭人员组成及养护能力等情况制定计划。

庭园风格的选择
庭院有多种不同的风格,一般是根据业主的喜好确定其基本的样式。庭园的样式可简单地分为规则式和自然式两大类,目前从风格上私家庭院可分为四大流派:亚洲的中国式、日本式,欧洲的法国式和英国式。而建筑却有多种多样的不同风格与类型,如古典与现代的差距,前卫与传统的对比,东方与西方的差异。
常见的做法,多是根据建筑物的风格来大致确定庭园的类型。过去具有典型日本庭院风格的杂木园式庭院与茶庭等,往往融自然风景于庭园之中,给人清雅幽静之感。但日式庭院与西式建筑两者难以统一,而日式建筑与规则式庭院也有格格不入之感,因此要考虑到庭园风格与建筑物之间的协调性。
庭园色彩也是影响庭园风格的因素之一,对色彩规划的一个技巧是根据建筑色彩与周围环境,确定庭园的主色调。观叶植物在花园的设计中很重要,在英国等欧洲国家,认为花坛中栽种些观叶植物是很自然的事情。
绿色中嵌有白斑的斑叶植物比纯绿色种类明度高,如银叶的雪叶莲、朝雾蒿草等,可将花坛衬托得更明亮,其他另栽具有橙色、红色及紫色叶的彩叶植物,可形成强烈的对比,增加色调的明快感。此外还可考虑还有叶形的变化、质感的差异等。

考虑到服务对象的不同
居住区由于是城市居民的生活居住地,有着数量较多、年龄范围较大的人群,其室外景观必须满足不同层次居民的需要,并且要有一定的健身娱乐设施。
庭院别墅因只是一家之所有,多为主人一家或其亲戚朋友所参观,所需景观环境又有所不同。庭院样式及所栽培植物种类,应根据家庭人员组成与年龄结构有所选择。

面积的大小
居住区由于面积相对较大,一般用道路划分不同的分区,沿道路及中心绿地的游园小路来组织景观,以达到步移景异的效果。景观设计要体现地方特色和时代特色,做到局部特色与整体效果的统一。
面积较大的宅院可以选择的庭园风格也较广泛,因为面积越大可选的植物种类也越多,搭配方式也可复杂一些,但在种植时必须顾及到整体的一致性,避免相互冲突。
狭小的宅院可用面积有限,因此须有周密的配置计划,所栽植的植物种类应少一些。而庭园不论大小,道路的铺装是必不可少的,一般的庭园小经可用天然石材或者各色地砖、黑白相间的鹅卵石铺就。

居住区与别墅庭院景观设计要素上的差异

景观元素的布局的艺术是造园中最重要的,整体布局是一种提纲挈领式的艺术创意。景观素材的运用是没有一定之规的,但精美的园林景观是由植物、石材、雕塑类置景、水景等各种不同的素材经过艺术的组合而成的。因此素材运用得好,可以形成较优美的园林景观。

地形
在景观中,地形有很重要的意义,因为地形直接联系着众多的环境因素和环境外貌。此外,地形也能影响某一区域的美学特征,影响空间的构成和空间感受,也影响景观、排水、小气候、土地的使用,以及影响特定园址中的功能作用。
在居住区内,场地内合理的地形高低变化可以产生丰富、有趣的景观效果和多样的景观空间。同时,在中心绿地进行地形设计时,还要考虑到居民使用的安全性和便利性。
老年人和婴幼儿是中心绿地全天候的使用者,过于复杂的地形,如下沉式多台阶广场或高低起伏过多的地坪,将不利于老年人和婴幼儿行走。在别墅庭院中,由于场地较小,一般不设置微地形或只设置坡度很缓的微地形。

植物
植物是园林景观营造的主要素材,园林植物丰姿多彩,形态万千,经过人工组合、有机配置,使不同性格、不同形态、不同颜色、不同花讯的花木“景到随机”,有节奏、有韵律地以其花、果、叶、形、香给园林带来四季生气,其春花、夏叶、秋实、冬枝,使园中常年有景,四季有花,构成园林景观空间的各种形态和格调。

居住区植物配置特点
在居住区应选择具有生态效益的植物,从生态方面考虑,植物的选择和配置应该对人体健康无害、有助于生态环境的改善。选用具有多种功能的树种,即能防风、降噪、抗污染、吸收有毒物质等,尤其在儿童游戏场的周围,忌用带刺和有毒的树种。
同时,由于居住区建筑往往占据光照条件好的位置,绿地因受阻挡而处于阴影之中,应选择能耐荫的树种。多种树种的使用可以使居住区内四季空气清新。多使用乡土苗木,利于成活。
在配置过程中应注意美学形式的外在表现,住宅区植物配置中可利用植物不同的形态特征,以叶形、叶色、花形、花色的对比,表现一定的艺术构思,衬托出美丽的植物景观;利用乔、灌、草多层次配置,形成主体轮廓线和空间变换,做到高低错落、有起有伏,产生节奏和韵律。用不同花色、花期的植物相间分层配置,做到三季有花,四季有景。

别墅庭院植物配置特点
别墅能否达到实用、经济、美观的效果,在很大程度上取决于对园林植物的选择和配置。一般来讲,庭院里的植物种类不要太多,应以一二种植物作为主景植物,再选种一二种植物作为搭配。
植物的选择要与整体庭院风格相配,植物的层次要清楚、形式简洁而美观。植物的枝叶呈现柔和的曲线,不同植物的质地,色彩在视觉感受上有着不同差别,别墅中经常用柔质的植物材料,软化生硬的几何式建筑形体,如基础栽植、墙角种植、墙壁绿化等形式。

水体
水是许多庭院里不可缺的精灵,它可以与庭院中的一切元素,共同组成一幅美丽的水景图,而木材在别墅庭院中,可以说是起着点睛的作用。
在居住区的营建中水的应用是不可或缺的。由于水的设计有可塑性、动或静的状态、声音效果,水景的设计同样也是多种多样。在居住区规划设计中,常见的水体形式有静水、流水、落水和喷泉等。在水体的设计中,充分考虑和利用现有地形,以减少施工中的土方。
庭园水体做为庭园设计中的一部分,在单体500平方米的别墅中常出现的一种形式,现在人比较向往有水的地方,但这样的地方又太少,所以人们才去创造水体。庭园水体的特点是:小,但要做的很精致,在做池时既不能做的太深又不能太浅,这就要看使用者的要求,如家有小孩,就要考虑小孩的安全为主等。
别墅水体虽小,但其作用也不可忽视,庭园水体赖以依存的盛器,有两种主要的区别:一是自然状态下的水体,如自然界的湖泊、池塘、溪流等,其边坡、底面均是天然形成。二是人工状态下的水体,如喷水池、游泳池等,其侧面、底面均是人工构筑物。

园路
在居住区中,道路作为不同分区的边界线,主要道路首先要考虑的就是消防,应满足设计规范及消防要求,宜直不宜曲。居住区中心绿地休闲步道,因考虑到居住区相对较多的居民,宽度一般也达到1.2~1.5米,以满足较多人的活动,且宜曲不宜直,更能让人融入环境、贴近自然,给人以舒适、宜人的感觉。
园路铺装,可用不同大小、材质和拼装方式的块料来组成,关键是用什么铺装在什么地方。例如,主要干道、交通性强的地方,要牢固、平坦、防滑、耐磨,线条简洁大方,便于施工和管理。如用同一种石料,变化大小或拼砌方法。小径、小空间、休闲林荫道,可丰富多采一些,用碎拼、卵石,砖等均可。
别墅庭园中的园路,主要供庭院主人散步、游憩之用,需突出:窄、幽、雅。窄是庭园园路的主要特点,如果太宽,将本来不大的院子分隔成几块,显得局促而零散。铺装一般较灵活,还可使用步石、旱汀等。

小品
小品在景观设计中,多起到画龙点睛的作用。在居住区中多用小品点缀,包括活动设施小品,如儿童游戏器具,休息亭等;艺术小品如雕塑、喷泉等;公共设施小品如垃圾箱、路灯、指示牌等。
在庭园景观中的小品是指:假山、凉亭、花架、雕塑、桌凳等各种在庭园中可摆设的物品。运用小品把周围环境和外界景色组织起来,使庭园的意境更生动,更富有诗情画意。

目前居住区与别墅庭院景观上存在的问题

缺乏人性化
中心绿地景观设计,过于追求园林意境或某种构图形式,不考虑居民深层次的心理需要,缺乏人文关怀,不具亲和性。如大量法国式模纹花坛、大片草坪,使大量绿地成了只供观赏而“不准入内”的场所。
缺少必要的对残疾人、儿童、老年人等行动不便的人群的关怀,在无障碍设计方面没有考虑周到。 缺少必要的供中老年人锻炼、交往以及青少年和儿童游戏的开阔空间,缺少座椅、游戏器械等必要设施,使中心绿地缺乏乐趣。

忽视可持续发展问题
因我国北方水资源缺乏,气候又干旱少雨,房地产开发商在开发过程中,为了取得销售楼盘的业绩,往往会不切实际地设计大面积水景,大面积开挖水体的水源问题,在后期日常维护过程中,许多水景由于缺水而成为旱景,水景只是一种摆设,甚至破坏了居住区的环境质量。再者水质恶化,水体在日常使用中,疏于管理,以致浑浊不堪,严重破坏景观效果。

华而不实
许多开发商利用人们不成熟的消费观念,花重金营造雕塑、景墙、喷泉水景等昂贵的园林小品,营建奢靡的园林景观,与我国当前提倡建设节约型社会的理念背道而驰。

居住区与别墅庭院景观设计上发展方向

90年代以前,“欧陆风格”影响到居住区与别墅庭院的设计与建设时,曾盛行过欧陆风情式的环境景观。如大面积的观赏草坪、模纹花坛、规则对称的路网、罗马柱廊、欧式线脚、喷泉、欧式雕像等。
90年代以后,居住区环境景观开始关注人们不断提升的审美需求,呈现出回归历史的发展趋势,提倡现代造园手法与古典园林相结合,创造出既具有历史文化又简约明快的景观设计风格。中国古典园林的造园手法,与西方现代优秀造园手法的融合,将是居住区与别墅庭院景观设计的发展方向。

总结
居住区及别墅庭院绿化,是提高住宅生态环境质量的必然条件和自然基础,同时绿化景观的营造,也是居住区总体景观中的权重因素。在对二者进行景观设计时,要充分考虑到二者之间开放性与私密性上的差异,并考虑到庭院风格及服务人群的不同,在处理地形、植物、水体、园路及小品时应区别对待。
鉴于居住区与别墅庭院在空间特点,及景观设计要素上有所差异,在进行居住区与别墅庭院的景观设计时,要充分考虑二者之间的差异,以便创造出景观环境优美、适合居住的景观。




基于BIMMAKE的二次结构砌体排布设计,赠送Revit精细化二次结构排砖模型

图文来源BIMBANK

二次结构作为建筑工程的主要组成部分,其细部节点繁多,传统的施工方式与现场管理条件难以实现精细化,以至施工现场对原材料切割的随意性较大,较普遍的存在着严重浪费、损耗的现象。

基于BIMMAKE的二次结构砌体排布设计

传统砌体深化排砖是绘图者使用 CAD 软件通过二维想象进行排布,在墙面转角、两面或多面墙相互咬砌的位置,门窗洞口过梁的位置,构造柱等位置由于二维图形的局限性很难观察出排布是否合理。然而复杂区域砌体排布若出错又往往会连带边缘其他作业墙体,一旦问题出现再来修改势必会对实际施工周期造成影响,甚至会出现返工情况。
利用 BIM 技术对二次结构排砖进行可视化交底,可将传统 CAD 砌体深化排布图进行检查优化,避免现场砌体出现的相关问题,同时排砖完成后即时出量,规避了传统统计计算错误、节约了统计上花费的时间。
项目案例  –
1.概况
本项目旨在利用 BIM 技术于施工前将所有砌块、圈梁、构造柱、导墙、顶砖、门窗洞口及过梁的空间位置预先做好定位及统计,同时,将非标准砌块、非标准构件提前做好工厂式加工并将所需构件、材料有针对性的提前运输至相应区域,以达到节约施工材料耗损率、降低施工成本等目的。

基于BIMMAKE的二次结构砌体排布设计

2.基础模型建立
首先基于 CAD 及 Revit 对建筑项目模型进行搭建,确保模型准确无误。

基于BIMMAKE的二次结构砌体排布设计

3.模型导入
将 Revit 模型导入 Bimmake 中,首先在 Revit 中进行工程设置

基于BIMMAKE的二次结构砌体排布设计

基于BIMMAKE的二次结构砌体排布设计

依次进行楼层转化、构件转化及构件楼层归属,以本项目为例为大家展示

基于BIMMAKE的二次结构砌体排布设计

基于BIMMAKE的二次结构砌体排布设计

基于BIMMAKE的二次结构砌体排布设计

转化完成之后点击完成按钮,接着将图元全部导出

基于BIMMAKE的二次结构砌体排布设计

在导出对话框中对需要导出的构件及楼层进行勾选,随后导出。导出过程所需时间根据模型大小有长有短。

基于BIMMAKE的二次结构砌体排布设计

4.技术准备
本项目砌体排布过程中主要参考《砌体结构工程施工质量验收规范》GB50203、《砌体填充墙结构构造》12SG614、《砌体填充墙建筑构造》12SJ105等规范、标准:
(1)灰缝设置要求。蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时,水平灰缝厚度和竖向灰缝宽度不应超过15mm;当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时,水平灰缝厚度和竖向灰缝宽度宜为3mm-4mm。
(2)搭砌长度。砌筑填充墙时应错缝搭砌,蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。
(3)马牙槎长度。墙体与构造柱连接处宜砌成马牙搓。马牙搓伸入墙体60-100mm、搓高200-300mm并应为砌体材料高度的整倍数。
(4)水平系梁设置。当砌体填充墙的墙高超过4m时,直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁,梁截面高度不小于60mm。
(5)构造柱设置。砌体填充墙的墙段长度大于加时或墙长大于2倍层高时,墙顶宜与梁底或板底拉结,墙体中部应设钢筋混凝土构造柱。
填充墙构造柱布置平面示意图
(6)混凝土反坎高度。厨房、卫生间、浴室等处采用轻集料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时,墙底部宜现浇与填充墙同厚度的混凝土坎台,其高度宜为150-200mm。
5.砌体排布参数设置
在 Bimmake 中导入之前导出的gjc格式文件。并对需要显示的构件进行勾选

基于BIMMAKE的二次结构砌体排布设计

模型导入成功后点击砌体设置选项卡,对排砖参数进行设置

基于BIMMAKE的二次结构砌体排布设计

依据项目具体情况以及技术要求对参数进行设置

基于BIMMAKE的二次结构砌体排布设计

基于BIMMAKE的二次结构砌体排布设计

6.砌体排布
点选砌体排布按钮后点击需要进行二次结构排砖的墙体

基于BIMMAKE的二次结构砌体排布设计

基于BIMMAKE的二次结构砌体排布设计

点击完成,软件将依据设置好的技术参数对墙体进行二次结构排布设计

基于BIMMAKE的二次结构砌体排布设计

7.深化调整
Bimmake 在我们点选排砖的时候已经自动为我们生成了施工视图以及下料明细表

基于BIMMAKE的二次结构砌体排布设计

在施工视图中,我们还可以双击墙体对细节进行修改,或者是对砖体参数进行修改,十分的快捷简便。
8.砌体出量
广联达 Bimmake 以广联达算量为基础,在工程量统计方面也是做的十分精准,点击出量按钮即可对二次结构进行工程量统计,配合下料表可以更加精准的指导施工、指导下料,节省了人力物力。

基于BIMMAKE的二次结构砌体排布设计




同层排水地漏有是什么优势?如何设置同层排水地漏?

一、地漏的种类

目前市场上地漏的种类从材料上分,主要有铸铁、PVC、铝合金、不锈钢、黄铜等材质。铸铁地漏是我国早期普遍使用的产品,价格便宜,但外观粗糙,容易挂脏生锈,不易清理,现在属于淘汰产品;PVC地漏是继铸铁地漏后出的产品,也曾普遍使用,其价格低廉,重量轻,不耐划伤,遇冷热后物理稳定性差,易发生变形,是低档次产品;铝合金地漏价格中档,重量轻,但表面粗糙,市场占有率不多,还有锌合金地漏,这类合金材料材质较脆,强度不高,时间长了如使用不当,面板会断裂;不锈钢地漏价格适中,款式美观,市场占有量较高,不锈钢板是整体熔铸、轧制而成,不需电镀,但要注意,材质有304不锈钢及202不锈钢之分,前者不会生锈,质量要高于后者,购买时要事先问清;铜地漏分量重,外观感好,可经过镀珞、镀镍、拉丝、仿古铜多种工艺处理,市场上豪华高档次的地漏基本是铜的,但要注意,由于环保原因电镀行业受到严格制约,有的铜地漏镀铬层较薄,时间长了地漏表面会生锈。

地漏从使用功能上分,有普通淋浴区地漏、洗衣机专用地漏、两用地漏、手盆、洗菜盆下水专用防臭下水接头及地漏改造用的防臭地漏芯等。地漏从它的构造原理来分是两大类:水封地漏和无水封地漏(以前叫气封,有人提出不确切),下面就详细介绍这两大类地漏。

二、传统水封地漏

传统水封地漏构造为钟罩式,像一个扣碗结构扣在下水管口上,形成一个“U”型存水弯,利用存水弯中的“水封”达到密封的效果。

传统水封地漏的优点:价格低廉,水封构造原理简单,水封地漏最大的优点就是只要有存水,就能保证防臭效果,水封是靠水密封臭味,相对来说水封的方式还是比较保险的。

传统水封地漏的缺点:

1.排水速度慢是传统水封地漏的一大弊病,特别是深水封地漏,排水速度更会受到一定影响,这种构造的地漏的排水,必须通过下、上两个180°转弯的狭窄环行缝隙才能排出,极易出现排水不畅的现象,排水量大时(如用洗衣机及洗澡排水),可能会临时出现积水现象。

2.传统地漏构造不合理,水封里的水极易干涸, 易被排水管道系统内形成的负压把水封抽吸破坏。水封的地漏必须保持有水,一旦水封里的水干涸, 就会造成防臭功能失效,使排水管道内的臭气返入室内。一般浅水封地漏保持水封能力差,若长时间不用,或在天冷供暖后室内温度高,地漏的水就会蒸发,要想防味就必须经常及时加水,防止水干破坏防臭效果,传统深水封地漏也不过比浅水封地漏多保持了几天水封的使用,但水封的加深,会使水封中沉积污物更加严重。

3.传统水封地漏的自清能力差,容易挂住头发、污泥,如果不经常清理,使用时间长长了,存水里就会积存很多杂质污垢,就是地漏里面有存水,也会造成臭味散发。由于传统水封地漏过水断面狭窄,污水中大量的固体杂质及粘性物质,如污泥、毛发、布条等,在“U”型存水弯极易挂沾、沉淀,水流无法冲走,清理起来又不方便,极易导致造成堵塞。地漏水封虽能封住下水道里反上来的臭味,但对地下管道里的病菌及蟑螂等害虫无法阻挡,严重的影响环境和人们的健康。

4.传统水封地漏无法解决插洗衣机管和水封的矛盾,最初的深水封洗衣机地漏洗衣机水管和下水管是直接连通的,中间没有水封隔绝,这样连通排水没问题,可下水管里的有害气体、滋生的害虫细菌就会通过排水管直接进入洗衣机,如果洗衣机的下水经过水封排出,虽能解决地漏向洗衣机返味,但排水就不通畅了, 特别是洗衣机的瞬间排水量是非常大的,会出现溢水现象。

5.安装传统深水封地漏需要垫高地面,因为深水封地漏加深了反水弯的深度,安装时就要抬高地漏处地面,而地漏必须是在房间中的最低点才能有效的排水,这就就意味着整个房间的地面都要相应垫高,这是安装深水封地漏的弊病。

三、新型水封地漏

地漏内部构造是否合理,决定了地漏排污及防臭能力,为了解决传统水封地漏的弊病,新型地漏在保证水封高度50mm前提下,生产厂家对地漏内部结构做了彻底的改进,传统水封地漏的返水弯都是在下水管上面,改良后的新型型水封地漏将返水弯插进了下水管里面,这样不仅解决了水封深度和地面高度之间的矛盾,提高了水封防臭的能力,还保证了排水的通畅。下面介绍几款新型深水封地漏。

1.“倒钟罩”型水封地漏:

一般传统水封地漏的返水弯是钟罩型,水从钟罩四周流入,再从钟罩的中心排进下水道,而这种地漏的“倒钟罩”形返水弯,水是从地漏中心流入倒钟罩,再从钟罩的四周溢出进入下水道。这种倒钟罩形地漏克服了水封越深排水越不畅的弊病,利用了虹吸原理,不仅加大了排水速度,同时克服了排水管道大量排水时,在管道内产生虹吸效果而破坏地漏的水封的现象,有效的保护了地漏的密闭功效,将防止地漏水封干涸时间成倍的提高。这种倒钟罩设计使洗衣机管子的排水也经过水封,达到了完全防臭的效果。

这种地漏返水弯的钟罩是通过三个小爪与地漏芯连接,这种结构容易缠绕头发等丝状污物,需要经常清理地漏芯。以前家佳安地漏的返水弯钟罩是用螺扣与地漏固定可拆卸的,但在清理过程中,发生过塑料钟罩脱落掉进下水道的事件,厂家发现这个问题后,对地漏芯进行了改进,将钟罩与地漏固定在一起,但这样钟罩不能拆卸的结构,使清洗时就不如以前方便了。

2.“偏心式”水封地漏:

这种偏心地漏有“含香”和“邦哥”,也是将返水弯做到下水管里,地漏芯是工程塑料制造,构造简单,设计巧妙,用很少量的水,就能达到深水封的效果,据说3个月水不会干(厂家比较保守的说可保持两个月不用加水)。老式地漏是把水存在地面上,尽管存水比较多,但水封的截面积也比较大,水蒸发的比较快,水里面如果有脏东西时间长了也容易有味。而邦哥地漏水封存水少,水封截面积也很小,还不到50下水管的一半,而且它是插在地面以下的下水管道里,所以水挥发的慢多了,就是存水里有味,挥发也会少一些。

四、常见问题及解决办法

(1)使用水封高度小于50mm的不合格地漏易造成干涸和堵塞,丧失隔臭功能。应采用合格产品。为了可靠,宜在地漏下加存水弯。

(2)钟罩式地漏使用太滥,公共卫生间、大厨房及食堂洗碗槽等场合均用之。这些场所渣滓多,极易堵塞,常需冲洗。建议公共卫生间用格栅加存水弯;大厨房用排水地沟加格栅;食堂洗槽加活动网隔渣,做存水弯隔臭并增设隔油装置;浴室、厨房应采用网框式地漏;家庭厨房可不设地漏。

(3)地漏安装过高,影响排水功能;安装过低,影响地面美观。在安装排水管承水口前,应确切了解地漏规格和地面装饰层厚度,计算出排水承口的合理标高。




Revit室内设计时应该注意哪些问题?如何解决?


一、设计流程

1、首先导入二维CAD平面图,创建私有轴网,布置墙体、建筑柱、楼板;

2、填充墙调整,管、线调整,门的布置、调整;

3、根据小业主要求,定制室内木作,如衣柜、鞋柜、立面结构造型等;

4、墙面、天棚装饰细化;

5、地面装饰细节处理;

6、家具、灯具定制或布置;

7、材质统一调整、渲染、漫游、动画制作;

8、局部多方案设计选项,与小业主交互,调整、定案。

二、注意问题

1、墙体按不同墙结构厚度各设一种类型,复合墙仅由结构层+抹灰层+装饰层(不区别装饰层材质,后面统一处理)。楼板按不同装饰层设置类型分别布置,根据不同风格可能有客厅、餐厅、过道一种类型(暂不区别嵌边、多材质组合图案和排版或分缝,后面统一处理),卧室一种类型,厨房和卫生间各一种类型。在这里有两个问题需要考虑进去:一是根据业主要求,在不影响结构安全的前提下,对填充墙进行适当调整;二是在管、线调整时需考虑家具布置位置,在原设计的基础上适当加大开关和插座数量和负载功率配线,满足现代化居住的需要。特别是门侧、床侧等部位关联双控开关,洗衣机、空调机位插座等合理布置。

2、室内木作可能需要新建族来完成,如已有且与业主要求吻合就可以直接利用。主要包括各卧室和更衣室的衣柜(拆除二卧室填充隔墙做成双面衣柜的做法较多),玄关鞋柜和客厅与餐厅的隔断,还有可能需内建族的立面结构造型等。

3、地面装饰细化:利用拆分面或三维模型线或创建零部件分隔,填充不同材质。

4、对材质进行系统检查和调整。局部渲染,全景漫游、动画制作。

5、利用设计选项保存与业主的交互,确定最终方案,施工图输出,工程量及材料使用量明细表输出。

利用Revit进行室内设计,大大提高了室内装修设计的效率,减少了错漏风险,最大可能性的保证了施工的可能性。




16J916-1:住宅排气道(一)

  • 规范/图集名称:《16J916-1:住宅排气道(一)
  • 实施日期:2016年6月1日
  • 被替标准号:0707J916-1

内容简介

本图集适用于新建的多层及高层住宅厨房、卫生间排气道系统设计及其定型产品的选用和安装。可供建筑工程设计人员、住宅开发商、施工单位选用。

主要内容:图集主要编入当前国内具有代表性的住宅厨房、卫生间用的七个类型排气道系统组成及相关建筑构造。包括:总说明、排气道选用表、排气道平面布置图、排气道系统图、排气道详图及接口部件安装节点、排气道楼层承托节点、层间连接节点、排气道出屋面节点、风帽安装节点等。可在实际工程设计、施工中直接选用。

编制特点:本图集根据住宅设计、防火及有关标准的要求,建筑节点在构造上加以改进和优化,使之更科学,排气效果更好。编制方式上,根据各系列排气道的特点及安装工艺,将各系列排气道构造节点分为通用节点和特殊节点。通用节点主要包括排气道层间承托与连接部位,以及出屋面部位的做法;特殊节点主要为各系列排气道防火及防串烟部件的安装节点。各系列排气道的系统组成清晰,相关构造详尽,具有较强的实用性。

规范目录

目录 1
总说明 3
厨房排气道选用表 6
卫生间排气道选用表 9
A~F系列排气道平面布置图 12
G系列单功能排气道平面布置图 13
G系列双功能排气道平面布置图 14
A~F系列排气道系统图 15
G系列单功能排气道系统图 16
G系列双功能排气道系统图 17
A系列厨房、卫生间排气道详图 18
A系列排气道接口部件安装图 19
A系列排气道风帽安装图 21
B系列厨房、卫生间排气道详图 22
B系列厨房、卫生间型排气道详图 23
B系列内设排气道接口部件安装图 24
B系列外设排气道接口部件安装图 25
B系列排气道风帽安装图 26
C系列厨房、卫生间排气道详图 27
C系列排气道接口部件安装图 28
C系列排气道风帽安装图 29
D系列厨房、卫生间排气道详图 30
D系列排气道接口部件安装图 31
D系列排气道风帽安装图 32
E系列厨房、卫生间排气道详图 33
E系列排气道接口部件安装图 34
E系列排气道风帽安装图 38
F系列厨房、卫生间排气道详图 39
F系列排气道接口部件安装图 40
F系列排气道风帽安装图 44
F系列CCS净化通风装置安装图 45
G系列厨房、卫生间排气道详图 46
G系列厨房、卫生间双功能排气道详图 47
G系列厨房、卫生间双功能排气道布置图 48
G系列排气道接口部件安装图 49
G系列排气道风帽安装图 50
排气道楼层处角钢承托 51
排气道楼层处钢筋承托 52
排气道楼层处混凝土预制件承托 54
排气道变截面处承托 55
排气道层间H型卡件与U型箍连接 57
排气道层间企口连接 58
排气道层间内侧T型管套连接 59
排气道层间外侧T型管套连接 60
转弯层转接管道安装图 61
外墙外设排气道安装图 63
排气道出屋面构造 64
相关技术资料 70




砖混结构设计很简单?这些要点必须知道!

 砖混结构的设计计算性不是很强,主要的是概念设计和构造设计,本文结合砖混结构的特点从设计者容易忽略的角度和提高效率的角度出发,提出几点建议,供大家参考。

一. 准备工作:

1. 在拿到建筑专业的条件图后,不要急于上机绘图。古人云:工欲善其事,必先利其器。这里说的意思是,首先要理解透彻建筑图的意图,平立剖的关系。尤其是住宅楼,大都有地下室或半地下室的,如此一来就有地下室的部分隔墙是不上下贯通的。这些隔墙的处理方法有两种:一是利用这些隔墙(主要是240厚的墙)让这些墙作为地下室顶板的承重墙。(注意:此方法的适用条件是地基条件良好,土质硬且均匀,并要考虑地基基础不均匀沉降的影响)二是不利用这些隔墙承重,墙顶设梁,墙后砌。(此方法的适用条件与第一种方法的适用条件相反。初衷是为了防止不良地质条件下的基础不均匀。)这种处理方法还有一个必须要注意的地方:一般的地下室的层高较低(通常为2.2米)如果墙较长且墙中又有门洞,这时候要控制墙顶梁的高度不宜大于350mm,否则会造成门洞高度不足。

2. 目前住宅楼的建筑设计中普遍设置了阁楼层,阁楼层根据使用功能一般分为两种:一是用来居住使用的,二是用来仓储储藏使用的。两种不同的使用功能决定了结构设计时不同的结构处理方式:即是以阁楼层为本还是以阁楼层的下一层为本。如果阁楼层用来居住,那么结构处理时尽量要按正常的楼层来处理不要影响居住的功能。反之,则要尽量把阁楼层的下一层按正常的楼层处理,不利居住的处理尽量放在阁楼层。由于阁楼层的设置,通长情况下建筑的设计中会出现部分的屋顶露台。这样就会使部分墙体不上升到屋面,而部分上升到屋面的墙体无根,必须要以梁来台的。下面分三个部分来说明此情况下的结构处理:一是板,按正常情况,屋顶露台的板顶标高就是建筑标高的,没有必要减建筑做法的。而室内的板顶标高是要减建筑做法的,如此造成下层室内顶板不平,故建议屋顶露台的板顶标高同室内的一样,统一减去建筑做法,这样的好处还有就是利于钢筋的拉通,方便施工。再一个建议就是板内钢筋要双层双向拉通,板厚适当加厚,板配筋率适当提高。(原因就是此层上下的刚度有变化及此层板应当认为是无根墙体的嵌固端)二是梁,主要是指抬无根墙体的梁,此梁的设计应当按托梁的设计和构造更为合理。不应该按简单的简支梁设计,当梁上的墙体有门窗洞口时建议梁的箍筋全长加密。三是构造柱,主要是指不是从基础延顺上来的构造柱,是由于无根墙体的存在而设置的构造柱,此构造柱的截面和配筋建议加大,另外此构造柱建议向下延伸一层向上要锚入屋面的圈梁内。能清楚这些关系对于下一步的设计是有益无害的。

3. 确定结构方案。大的方案当然是砌体结构了。先说一下基础的方案,确定基础方案的前提是正确读懂和理解地质勘察报告。提醒一点是一定要根据建筑专业的总图来确定建筑正负零的绝对标高和地质报告中绝对标高的相对关系这样才能和理的确定基础的埋深和基础的处理情况。还有就是要根据甲方的要求和当地的实际情况来确定基础的形式,以免造成按常规设计后又更改设计的情况。

4. 至于上部结构部分主要是根据甲方和当地的实际情况来定以下部分:一是,楼板采用现浇板还是预制板,若是现浇板的话钢筋采用什么强度等级的钢筋,若是预制板的话采用国标还是省标的预制板。二是,板,梁,构造柱的混凝土的强度等级,根据结构耐久性的要求和目前的经济情况,建议采用C25等级的混凝土。准备完这些基本的条件我想便可以进行下一步的工作了。

二. 结构设计:

1. 结构平面图。在绘制结构平面布置图前有个问题需要说明一下。就是要不要输入结构软件进行建模的问题。当建筑地处抗震设防烈度为6度区时(建造于Ⅳ类场地上较高的高层建筑除外),根据建筑抗震设计规范,是可以不用进行截面抗震验算但应符合有关的抗震措施要求。那么对于砌体结构来讲如果时间不是很充足的话应该可以不用在软件中建模的,直接设计即可,但要注意受压和局部受压的问题。必要时进行人工复核。(注:据经验6度区,7层高,层高为2900,承重墙左右的开间大于3900及以上时墙体的厚度应为370厚。)对于局部受压的防御措施是要按规定对梁下设梁垫以及设置构造柱等措施。如果时间不是很紧张的话建议还是输入建模较好,有一个便利就是可以利用软件来进行荷载导算。另外当建筑地处抗震设防烈度为7度及以上时我的观点是必须要输入软件建模计算的,(这也是为施工图审查作的必要准备)绘制结构平面图时如果没有建模的话就可以直接在建筑的条件图上来绘制结构图了,这一步必不可少的是删除建筑图中对结构来讲没有用的部分,简单快捷的方法是利用软件的图层功能,直接冻结相关的层。然后再建立新的结构图层:圈梁层,构造柱层,梁层,文字层,板钢筋层等等。这样做的目的是提高绘图效率,方便在不同结构平面图间的拷贝移动和删除。(认真仔细的做好一层的结构平面图,然后直接拷贝到二层及以上各层,再对局部不同的

2. 屋顶(面)结构图。当建筑是平屋顶时注意事项同上所述。当建筑是坡屋面时,结构的处理方式有两种:梁板式及折板式。梁板式适用于建筑平面不规整,板跨度较大,屋面坡度及屋脊线转折复杂的坡屋面。反之,则适用折板式。两种形式的板均为偏心受拉构件。板配筋时应有部分或全部的板负筋拉通以抵抗拉力。板厚基于构造需要一般不宜小于120厚。此外梁板的折角处钢筋的布置应有大样示意图。至于坡屋面板的平面画法,建议采用剖面示意图加大样详图的表示方法(实践证明此方法便于施工人员正确理解图纸)。正确绘图和设计的关键是设计人员真正的心知肚明,结构设计者必须要具备一定的空间概念,正确理解建筑图纸和意图。设计的图纸方能让施工人员明白。由于屋面的起坡会造成阁楼层的部分墙体超高,应结合门窗顶设置圈梁来降低墙的计算高度。

3. 大样详图。大样详图的绘制可以在建筑详图的基础上直接绘制,前提是建筑详图的准确无误。也可以在以前做过的详图的基础上来局部改进绘制。要注意的是在保持建筑外形的前提下尽量的使结构受力和理和施工方便。在标高和外形尺寸上一定要和建筑专业协调一致。需要提醒的是建筑标高和结构标高的关系要搞清楚。该减的减,不该减的就不要减。

4. 楼梯。楼梯梯板要注意挠度的控制,梯梁要注意的是梁下净高要满足建筑的要求,梯梁的位置尽量使上下楼层的位置统一。局部不合适处可以采用折板楼梯。折板楼梯钢筋在内折角处要断开分别锚固防止局部的应力集中。阁楼层处的楼梯由于有分户墙的存在要设置抬墙梁。注意梁下的净空要求,并要注意梯板宽度的问题。首段梯板的基础应注意基础的沉降问题,必要时应设梯梁。

5. 基础。基础要注意混凝土的标号选择应符合结构耐久性的要求。(通常情况下可采用C25)基础的配筋应满足最小配筋率的要求(施工图审查中心重点审查部位)。条基交接部位的钢筋设置应有详图或选用标准图。条基交叉处的基底面积不可重复利用,应注意调整基础宽度。局部墙体中有局部的较大荷载时也要调整基础的宽度(因软件计算的是墙下的平均轴力)。基础图中的构造柱,当定位不明确时应给与准确定位。

三. 各专业配合:

在开始施工图设计前建议要开各专业碰头协调会,明确各专业需要注意和配合的地方。统一做法和标准。确定原则性的方案,使各专业的条件图真正成为条件图。避免在出图时再调整方案的重复浪费工作。

1. 建筑专业。确定大致的建筑做法,确定墙厚和承重墙及非承重墙。明确通风孔和太阳能管道的位置。明确楼板预留洞的尺寸和位置。明确需要预留,预埋件的标高和位置。明确悬挑构件的详细尺寸。明确窗的类型是普通窗,飘窗还是落地窗。楼梯间的窗是否贯穿楼层还是分楼层上下设置。

2. 电气专业。明确墙体电表及开关的预留洞。当削弱墙体时应采取措施予以加强。明确屋面避雷带及引下线的做法。明确竖向管线预留预埋的位置。明确预埋电线套管的大小及位置和走向。

3. 设备专业。明确厕所,厨房现浇板预留洞尺寸位置。明确暖气管道穿墙穿楼板预留洞尺寸和位置。明确给水立管管道的位置。明确给排水管的埋深和标高。

以上所述几点都是在结构施工图设计中容易忽略和遗忘的地方,当然还有很多方面本文没有涉及(请参见相应的规范和规程)。希望本文所涉及的地方可以给设计人员一定的帮助,能够提高设计人员的工作效率。总之,设计工作需要的是认真,仔细和很强的责任心。只有各专业设计人员密切配合。才有可能设计出好的作品。




建筑工地消防一般要满足什么要求?这里把一般要求总结了一下

1、消防车道设计

依据

GB50720-2011《建设工程施工现场消防安全技术规范》3.3.1条:

施工现场内应设置临时消防车道,临时消防车道与在建工程、临时用房、可燃材料堆场及其加工场的距离不宜小于5m,且不宜大于40m。当现场道路满足消防车道通行及灭火救援要求时,可不设置临时消防车道。

下列建筑应设置环形消防车道,设置

环形临时消防车道确有困难时,除应设置消防回车场外,还应设置消防救援场地。

1)建筑高度大于24m的在建工程;

2)建筑工程单体占地面积大于3000㎡的在建工程;

3)超过10栋,且成组布置的临时用房。

依据

GB50720-2011《建设工程施工现场消防安全技术规范》3.3.2条:

临时消防车道宜为环形,设置环形车道有困难时,应在消防车道尽端设置尺寸不小于12m×12m的回车场。

临时消防车道净宽度和净空高度均不应小于4m。

临时消防车道的右侧应设置消防车行进路线指示标识。

临时消防车道路基、路面及其下部设施应能承受消防车通行压力及工作荷载。

依据

GB50720-2011《建设工程施工现场消防安全技术规范》3.3.4条:

临时消防救援场地设置应符合下列规定:

1)临时消防救援场地应在在建工程装饰阶段设置。

2)临时消防救援场地应设置在成组布置的临时用房场地的长边一侧及在建工程的长边一侧。

3)临时救援场地宽度应满足消防车正常操作要求,且不应小于6m,与在建工程外脚手架的净距不宜小于2m,且不宜超过6m。

2、宿舍/办公用房防火设计

依据

GB50720-2011《建设工程施工现场消防安全技术规范》4.2.1条:

2)建筑层数不应超过3层,每层建筑面积不应超过300㎡。

3)层数为3层或每层建筑面积大于200㎡时,应设置至少2部疏散楼梯,房间疏散门至疏散楼梯的最大距离不应大于25m。

4)疏散走道的净宽度,单面布置用房时不应小于1m,双面布置不应小于1.5m。

5)疏散楼梯的净宽度不应小于疏散走道的净宽度。

6)宿舍房间的面积不应大于30㎡,其他房间面积不宜大于100㎡。

7)房间内任一点至最近疏散门的距离不应大于15m,房门净宽度不应小于0.8m。

8)隔墙应从楼地面基层隔断至顶板基层底面。

3、其他临时用房防火设计

依据

GB50720-2011《建设工程施工现场消防安全技术规范》4.2.2/4.2.3条:

发电机房、配电房、厨房操作间、锅炉房、可燃材料库房及易燃易爆危险品库房应符合下列规定:

2)层数应为1层,建筑面积不应大于200㎡。

3)可燃材料库房单个房间面积不应超过30㎡,易燃易爆危险品库房单个房间面积不应超过20㎡。

4)房间内任一点至最近疏散门的距离不应大于10m,房门净宽度不应小于.8m。

5)宿舍、办公用房不应与厨房操作间、锅炉房、变配电房等组合建造。

6)会议室、文化娱乐室等人员密集房间应设置在临时用房的一层,疏散门应向疏散方向开启。

4、脚手架/安全网防火设计

依据

GB50720-2011《建设工程施工现场消防安全技术规范》4.3.4/4.3.5条:

外脚手架、支模架的架体宜采用不燃或难燃材料搭设,其中,下列工程的外脚手架、支模架的架体应采用不燃材料搭设:

1)高层建筑;

2)既有建筑改造工程。

下列安全防护网应采用阻燃型安全防护网:

1)高层建筑外脚手架的安全防护网;

2)既有建筑外墙改造时,其外脚手架的安全防护网;

3)临时疏散通道的安全防护网。

脚手架、安全网、脚手板采用不燃材料制作

5、消防疏散指示

依据

GB50720-2011《建设工程施工现场消防安全技术规范》4.3.6/4.3.7条:

作业场所应设置明显的疏散指示标志,其指示方向应指向最近的临时疏散通道入口。

作业层的醒目位置应设置安全疏散示意图。

安全通道、作业层设置醒目的指示标识

6、消防设施设置要求

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.1条:

施工现场应设置灭火器、临时消防给水系统和临时消防应急照明等临时消防设施。

临时消防设施应与在建工程的施工同步设置。房屋建筑工程中,临时消防设施的设置与在建工程主体结构施工进度的差距不应超过3 层。

施工现场的消火栓泵应采用专用消防配电线路。专用消防配电线路应自施工现场总配电箱的总断路器上端接入,且应保持不间断供电。

临时消防给水系统的贮水池、消火栓泵、室内消防竖管及水泵接合器等,应设有醒目标识。

临时消防水管升至作业面

7、灭火器

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.2.1条:

在建工程及临时用房的下列场所应配置灭火器:

1)易燃易爆危险品存放及使用场所;

2)动火作业场所;

3)可燃材料存放、加工及使用场所;

4)厨房操作间、锅炉房、发电机房、变配电房、设备用房、办公用房、宿舍等临时用房;

5)其他具有火灾危险的场所。

灭火器配置场所规定

依据

GB50140-2005《建筑灭火器配置设计规范》5.1条:

1)灭火器应设置在位置明显和便于取用的地点,且不得影响安全疏散。

2)对有视线障碍的灭火器设置点,应设置指示其位置的发光标志。

3)灭火器的摆放应稳固,其铭牌应朝外。手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于1 . 5 0 m ; 底部离地面高度不宜小于0.08m。灭火器箱不得上锁。

4)灭火器不宜设置在潮湿或强腐蚀性的地点。当必须设置时,应有相应的保护措施。灭火器设置在室外时,应有相应的保护措施。

5)灭火器不得设置在超出其使用温度范围的地点。

灭火器摆放距离示意图

依据

GB50140-2005《建筑灭火器配置设计规范》6.1条:

一个计算单元内配置的灭火器数量不得少于2 具。每个设置点的灭火器数量不宜多于5 具。

GB50720-2011《建设工程施工现场消防安全技术规范》5.2.2条:

1)灭火器的类型应与配备场所可能发生的火灾类型相匹配;

2)灭火器的最低配置标准应符合表5.2.2-1 的规定。

3)灭火器的配置数量应按照《建筑灭火器配置设计规范》(GB50140)经计算确定,且每个场所的灭火器数量不应少于2具。

4)灭火器的最大保护距离应符合表5.2.2-2 的规定。



火灾类别划分

灭火器双配

8、临时消防给水系统

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.2/5.3.3/5.3.4条:

1)临时消防用水量应为临时室外消防用水量与临时室内消防用水量之和。

2)临时室外消防用水量应按工程的临时用房和在建临时室外消防用水量的较大者确定,施工现场火灾次数可按同时发生1次确定。

3)临时用房建筑面积之和大于1000m2或在建工程单体体积大于10000m3 时,应设置临时室外消防给水系统。当施工现场处于市政消火栓150m 保护范围内且市政消火栓的数量满足室外消防用水量要求时,可不设置临时室外消防给水系统。

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.7/5.3.8条:

施工现场临时室外消防给水系统的设置应符合下列要求:

1)给水管网宜布置成环状;

2)临时室外消防给水干管的管径应依据施工现场临时消防用水量和干管内水流计算速度进行计算确定, 且不应小于DN100;3)室外消火栓应沿在建工程、临时用房及可燃材料堆场及其加工场均匀布置,距在建工程、临时用房及可燃材料堆场及其加工场的外边线不应小于5m;

4)消火栓的间距不应大于120m;5)消火栓的最大保护半径不应大于150m。

建筑高度大于2 4 m 或单体体积超过30000m3 的在建工程,应设置临时室内消防给水系统。

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.10条:

在建工程室内临时消防竖管的设置应符合下列要求:

1)消防竖管的设置位置应便于消防人员操作,其数量不应少于2 根,当结构封顶时,应将消防竖管设置成环状;

2)消防竖管的管径应根据在建工程临时消防用水量、竖管内水流计算速度进行计算确定,且不应小于DN100。

根据《建筑施工计算手册》18.3.2 消防用水流速取2.5m/s。

依据

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.12/5.3.13条:

设置临时室内消防给水系统的在建工程,各结构层均应设置室内消火栓接口及消防软管接口,并应符合下列要求:

1)消火栓接口及软管接口应设置在位置明显且易于操作的部位;

2)消火栓接口的前端应设置截止阀;

3)消火栓接口或软管接口的间距,多层建筑不大于50 m,高层建筑不大于30m。

在建工程结构施工完毕的每层楼梯处,应设置消防水枪、水带及软管,且每个设置点不少于2 套。

消防枪、水带双配

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.14/5.3.15条:

高度超过100m 的在建工程,应在适当楼层增设临时中转水池及加压水泵。中转水池的有效容积不应少于10m3, 上下两个中转水池的高差不宜超过100m。

临时消防给水系统的给水压力应满足消防水枪充实水柱长度不小于10m的要求;给水压力不能满足要求时,应设置消火栓泵,消火栓泵不应少于2 台,且应互为备用;消火栓泵宜设置自动启动装置。

GB50720-2011《建设工程施工现场消防安全技术规范》5.3.16/5.3.17条:

当外部消防水源不能满足施工现场的临时消防用水量要求时,应在施工现场设置临时贮水池。临时贮水池宜设置在便于消防车取水的部位,其有效容积不应小于施工现场火灾延续时间内一次灭火的全部消防用水量。

施工现场临时消防给水系统应与施工现场生产、生活给水系统合并设置,但应设置将生产、生活用水转为消防用水的应急阀门。应急阀门不应超过2 个,且应设置在易于操作的场所,并设置明显标识。

GB50720-2011《建设工程施工现场消防安全技术规范》5.4条:

施工现场的下列场所应配备临时应急照明。

1)自备发电机房及变、配电房;

2)水泵房;

3)无天然采光的作业场所及疏散通道;

4)高度超过100m 的在建工程的室内疏散通道;

5)发生火灾时仍需坚持工作的其他场所。

作业场所应急照明的照度不应低于正常工作所需照度的90%,疏散通道的照度值不应小于0.5lx。

临时消防应急照明灯具宜选用自备电源的应急照明灯具,自备电源的连续供电时间不应小于60 min。

9、可燃物及易燃易爆危险品管理

依据

GB50720-2011《建设工程施工现场消防安全技术规范》6.2.2条:

可燃材料及易燃易爆危险品应按计划限量进场。进场后,可燃材料宜存放于库房内,如露天存放时,应分类成垛堆放,垛高不应超过2m,单垛体积不应超过50m3,垛与垛之间的最小间距不应小于2m,且采用不燃或难燃材料覆盖;易燃易爆危险品应分类专库储存,库房内通风良好,并设置严禁明火标志。

施工产生的可燃、易燃建筑垃圾或余料,应及时清理。

可燃材料及易燃易爆危险品存放要求

10、用火、用电、用气管理

依据

GB50720-2011《建设工程施工现场消防安全技术规范》6.3.1条:

施工现场用火,应符合下列要求:

1)动火作业应办理动火许可证;动火许可证的签发人收到动火申请后,应前往现场查验并确认动火作业的防火措施落实后,方可签发动火许可证。

2)动火操作人员应具有相应资格。

4)施工作业安排时,宜将动火作业安排在使用可燃建筑材料的施工作业前进行。确需在使用可燃建筑材料的施工作业之后进行动火作业,应采取可靠防火措施。

GB50720-2011《建设工程施工现场消防安全技术规范》6.3.1条:

施工现场用火,应符合下列要求:

7)五级(含五级)以上风力时,应停止焊接、切割等室外动火作业,否则应采取可靠的挡风措施。

8)动火作业后,应对现场进行检查,确认无火灾危险后,动火操作人员方可离开。

10)施工现场不应采用明火取暖;

11)厨房操作间炉灶使用完毕后,应将炉火熄灭,排油烟机及油烟管道应定期清理油垢。

GB50720-2011《建设工程施工现场消防安全技术规范》6.3.2条:

2)电气线路应具有相应的绝缘强度和机械强度,严禁使用绝缘老化或失去绝缘性能的电气线路,严禁在电气线路上悬挂物品。破损、烧焦的插座、插头应及时更换

3)电气设备与可燃、易燃易爆和腐蚀性物品应保持一定的安全距离

6)可燃材料库房不应使用高热灯具,易燃易爆危险品库房内应使用防爆灯具。

7)普通灯具与易燃物距离不宜小于300mm;聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm。

8)电气设备不应超负荷运行或带故障使用

9)禁止私自改装现场供用电设施。

GB50720-2011《建设工程施工现场消防安全技术规范》6.3.3条:

气瓶使用时,应符合下列规定:

1)使用前,应检查气瓶及气瓶附件的完好性,检查连接气路的气密性,并采取避免气体泄漏的措施,严禁使用已老化的橡皮气管;

3)冬季使用气瓶,如气瓶的瓶阀、减压器等发生冻结,严禁用火烘烤或用铁器敲击瓶阀,禁止猛拧减压器的调节螺丝;

4)氧气瓶内剩余气体的压力不应小于0.1MPa;

5)气瓶用后,应及时归库。




家庭装修水电布置施工规范,以及安装高度尺有哪些?

一、排水工程

给排水工程包括管道附件和各类水嘴、角阀、给水配件的安装、室内排水工程等。

基本要求:

1、进场必须先测弹水平线,检查原有水管是否畅通;

2、原进户电源(电表容量、进线线经大小)、电话线、宽带信息网能是否调整;

3、现场核对家用电器、灯具开关及卫生洁具位置与图纸是否相符或遗漏,如不符时应该按实际情况调整;

4、除设计注明外,冷热水管均采用钢塑管,主管统一为Ф20mm,分管为Ф16mm;安装前应检查管道是否畅通;

5、不得随意改变排水管、地漏及座便器等的废、污排水性质和位置。(特殊情况除外)排水管必须有有点存水弯,以防臭气上排;

6、钢管全部采用螺纹连接,并用麻丝、厚漆或生料带衬口,管道验收应符合加压>=0.6Mpa;稳压“20分钟管内压下降<=0.5Mpa为标准;下水管竣工后一律临时封口,以防杂务阻塞;

7、管道安装应 到横平竖直,铺设牢固,PVC下水管必须胶粘严密,坡度符合35/1000要求;

8、管道安装不得靠近电源,并在电线管下面,交叉时需用过桥弯过度,水管与燃气管的间距应该不小于50mm;

9、通往阳台的水管必须加装阀门,中间尽量避免接头;

10、冷热水管外露头子间距必须根据龙头实际尺寸而决定。两只头子(明装头子心必须用镀锌式样管加长30mm套管,确保以后三角阀安装并行)必须在同一水平线上;外露头子凸出抹灰而应不小于10-15mm,并用水泥砂浆固定,热水管理入墙身深度应保证管外有15mm以上的水泥砂浆保护层,以免受热釉而裂开(特殊情况除外)。长距离热水管须用保温材料处理。

11、外露头子常规高度(均为净尺寸)

淋浴 1000mm

淋浴房 1000mm

浴缸 650mm 洗脸盆(台下式) 500mm

厨房水池 600mm

洗脸盆(台下式) 600mm 洗衣机 机高+200mm

热水器 (1200-1600mm)

(或现场决定)

12、前期工程完工时须安装工地临时用水龙头1-2只(以低龙头为佳期),并提供后期所需材料清单(规格、数量、种类)以便于客户自行安排时间选购。

13、卫生洁具安装必须牢固,不得松动,排水畅通,各处连接密封无渗漏;安装完毕后盛水2小时,自行用目测和手感法检查一遍;

14、座便器安装必须用油石灰或硅硐胶、黄油卷连接密封,严禁用水泥砂浆固定,水池下水,浴缸排水必须用硬管连接;

15、所有卫生洁具及其配件安装前及安装完毕均应检查一遍,查看有无损坏,工程安装完毕应对所有用水洁具进行一次全面检查。

二、电气工程

(一)基本要求:

电器产品材料必须符合产品标准和安全标准的要求,电气施工人员应持证上岗。

1、每户设置的配电箱尺寸,必须根据实际所需空开而定;每户均必须设置总开(两极)+漏电保护器(所需位置为4个单片数,断路器空开为合格产品),严格按图分设各路空开及布线,并标明空开各使用旧路。配电箱安装必须有可靠的接地连接;

2、与房东确定开关、插座品牌,核实是否门铃、门灯电源,校对图纸跟现场是否相符,不符时经客户同意应机应调整交签字;

3、电器布线均采用中策BV单股铜线,接地线为BBR软铜线,穿PVC暗埋设(空心楼板,现浇屋面板除外)走向为横平竖直,沿平顶墙角走,无吊顶但有80mm膏阴角线时限走Ф20mm、Ф15mm各一根,禁止地面放管走线;严格按图布线(照明主干线为2.5mm2,支线为1.5mm2)管内不得有接头和扭结,均用新线,旧线在验收时交付房东。禁止电线直接埋入灰层(遇泥凝土时采用BVV护套线);

4、管内导线的总截面积不得超过管内径截面积的40%。同类照明的几个同路可穿入用一根管内,但管内导线总数不得多于8根;

5、电话线、电视线、电脑线的进户线均不得移动或封闭,严禁弱电线与导线安装在同一根管道中(包括穿越开关、插座暗盒和其用暗盒),管线均从地面墙角直;

6、严禁随意改动煤气管道及表头位置,导线管与煤气管间距同一平面不得小于100mm,不同平面不得小于50mm,电器插座开关与煤气管间距不小于150mm;

7、线盒内预留导线长度为150mm,平顶预留线必须标明标签,接线为相线进开关,零线进灯头,零线进灯头,面对插座时为左零右相接地上;开关插座安装必须牢固、位置正确,紧贴墙面。同一室内,盒内在同一水平线上;

(二)开关、插座常规高度(以老地坪计算),安装时必须以水平线为统一标准。

类型 普通 分体(单位mm)

空调 立式300

调 插座卧室2200

客厅电视机 插座300

油烟机 2200 1800-2000

床头灯插 700/900

厨房台面插座1200

特殊插座2200

开关1300至1500

卧室电视插座1100

客厅下管:下300上1100

洗衣机1600

开关离门100-150-200

手盆插座:1050台面800高,中间距离100-300高,最好300

客厅电视管直径75/80高度1100

9、前期工程守工时,每只房间安装临照明灯一盏,插座一只,安装好配电箱及保护开关并接通全部电源,绘好电线,管道走向图。并提供后期材料清单(规格、品牌、数量、种类),便于房东自行安排时间选购。

10、灯具、水暖及厨卫五金配电,防雾镜(普通镜子由木工安装)进场后应检查一遍,查看有否损坏。

11、严禁带电作业(特殊情况需带电作业时要有一人在场)。工程安装完毕应对所有灯具、电器、插座、开关、电表断通电试验检查,并在配电箱上准确标明其位置,并按顺序排列。

12、绘好的照明、插座、弱电图、管道在隐蔽工程验收时,经客户签字认可后,配合设计人员打印成图,交工程部、客户一份(低稿留档)。

13、工班长必须在现场作业,验收时在场,前期和后期工程完工时均应做好清理工作,做到工完场清。

14、油漆进场前,应对所布强电、弱电进行一次全面复检。

三、水电过程验收规范

(一)项目 标准、要求 检测方法 检测工具

管道工程 管材与管件或阀门之间不得松动,管下固定牢固,水管与燃气管间距,同一平面>100mm,不同平面>=50mm 目测和手感及通水实验

1、管道排列是否符合设计要求 随机抽3处

2、管道安装是否固定、无松动 全检

3、落水管应畅通,水表运转正常

4、管道畅通、连接省无渗漏,龙头、阀门开启灵活

5、水管安装不得靠近电源,水管与燃气管间距 钢卷尺

6、管道安装横平竖直,坡度符合要求,并及时用管木固定 随机抽3处 水平尺寸

7、通往阳台的水管 必须加阀 全检 目测

8、管道试压 关于0.6Mpa 稳压20分钟,管内压力下降小于0.05Mpa 全检 施压泵加压测试

(二)电气工程

1、各类电器开关、配电箱安装必须确认合格证 全检 电器测试

2、电气布线 全检 封槽之前检测

3、室内布线均应穿客敷设 全检 封槽之前检测

4、电源线、电话线、电视线、电脑线严禁装在同一管道中 全检 钢卷尺

(三)封槽之前检测

5、绝缘电阻测试 全检 兆欧表

6、安装面板 全检 目测

7、插座距地高度 全检 目测和手感

8、导线、开关接头与燃气管道的间距(mm) 全检 钢卷尺

9、禁止零线、地线泥用,漏地线位置固定,并按规定选定 同颜色 全检 测试仪

10、电话线、网线、电视线、音箱检查 全检 万用表和测试仪

水电改造的第一步是水电定位,也就是根据你的需要定出全屋开关插座的位置和水路接口的位置,水电工要根据开关插座水笼头的位置在墙上划出水管和电线的走向线也就是布置线路,记着向你的装修队要水电图,让水电工按图把线路走向给你讲清楚,别怕麻烦,水电工一定会满足你的要求的,水电改造完成后如果你不签字,水电工别想从装修队长那里拿钱的。

水电定位之后,接下来就是打槽了。好的打槽师付打出的槽基本是一条直线,而且槽边基本没有什么毛齿。注意打槽之前,务必让水电工将所有的水电走向在墙上划出来标明,记得对照水电图,看是否一致。

四、关于水电改造,还有几点需要注意:

1、最好在合同中注明电路改造所用的电线的品牌。

2、全屋的开关应基本处于同一水平位置。

3、全屋的插座应尽量处于同一水平位置,特殊插座如空调、冰箱及有特殊要求的例外。

4、电路改造中的相线、零线的颜色应各屋一 致,如果可以的话,最好在合同中注明火线、零线、控制线的颜色,保护线按国家规定是黄绿双色的。

5、插座线(包括空调冰箱)最好用3线4.0多股,照明线用2线2.5多股就可以了。

6、底盒埋设,如果可以,最好是自已买底盒,请装修队报安装费。

7、关于音响线,如果你不是专业的发烧友,最好别装音响线:深圳的房屋面积基本上以100平方左右的居多,客厅的面积一般不会很大,在这样的面积里装上音响效果对一般人实在是没多大必要。空管也要算银子的。

关于水路改造中,有一点我觉得有必要说一下:关于泠热水的问题,以深圳的天气来讲,需不需要洗脸池、厨房的洗菜池都用泠热水呢?需要热水的话,打开热水器接一下就可以了。装修时我只感叹赚钱不易花钱却如此的容易!

最后要注意,最好在合同中注明务必等水电改造完成后木工进场,这样做的好处:你不用同时关注两样事情,水电改造是装修中一项很重要的支出,也是装修公司利润的大头,而且水电改造隐蔽性很大,如果木工同时进场施工,会分散你的注意力而不会全心关注水电改造。水路改造时,注意围一定要整洁。水路改造订合同时,最好注明水路改造用的材料。另外水路改造中要注意原房间下水管的大小,屋子里的接原下水管的管子最好和原下水管匹配。

电路改造中,应注意事先要想好全屋的灯具装在什么地方,以便确定开关插座的位置,同时要注意新埋线和换线的价格是不一样的。买门铃时最好买无线门铃。

五、注意以下几条:

1.使用性:开关 面板所在位置是否使用方便,位置是否合理,考虑全面.

2.使用性:水电家装工程在造价报中占很大的比例一般都在1/5左右(基础装修) 所以避免不实用的走线 能节省很大的开支.

3走位正确性:在水电走线时尽量缩短走线距离,减少不必要的浪费.但要注意保证墙地面走线保持横平竖敷设管子时,应尽量减少弯曲,当线路直线段长度超过15m或直角弯超过三个时,应增设中间接线盒。保证以后维修方便直.

4.稳定性:电路走线要做PVC管保护,强弱电之间要有足够距离以免影响弱电信号,电视、电话、网线的室内布线不允许串联

5.安全性:给水管道要打压实验,排水管道要做排水试渗漏

6.最后还要有水电路的走线图或实景照片 以便以后安装其他器具时做参考 防止使其破坏。

(一)基本要求

必须是持有国家行政部门颁发的电工证,才能上岗作业,并且必须严格按国家有关电工规范及《水电工艺规范》操作施工。

必须主动征求业主的意见,耐心听取业主的要求,确定好电源开关.及水位器具.冷热水龙头等的位置,使业主满意后,方可开始施工,避免因没有充分沟通,造成返工。

电路.水路改造中所有的主材与辅材均采用国家认证的产品。

强弱电路及水路铺设入墙时互相之间应保持500MM以上的距离,施工中线头裸露在外须包扎。

水电装修完工后,施工人员应按实际位置绘制水电改造竣工图,交公司存档。

(二)电工施工规范:

施工现场临时电源应有完整的插头、开关、插座、漏电保护器设置,临时用电须用电缆。

电源线分三种颜色:火线红色、零线兰色、地线黄色、所有单向插座应该“左零右火中间地“或“上火下零“连接。

各房间插座的供电回路,厨房、卫生间、浴室的供电回路应各自独立使用漏电保护器,必须与其它供电回路,不得将其零线搭接其它回路。

空调等大功率电器,必须设置专用供电回路,空调采用4M2的电源线,照明线采用1.5~2.5M2的电源线,所有电源插座供电回路宜选用2.5M2的电源线。其它供电负荷参照此标准。

所有入墙电线采中20的PVC阴燃管套管埋设,并用弯头、直节、接线合等连接,盒底使用杯梳管中不可有接头,不可将电源线裸露在吊顶上或直接用水泥抹入墙中,以保证电源线可以拉动或更换。

特殊状况下,电源线管从地面下穿过时,应特别注意在地面下必须使用套管连接紧密,在地面下不允许有接头源泉线出入地面处必须套用弯头。地面没有封闭之前,必须保护好PVC套管,不允许有破裂损伤,铺地板砖时PVC套管应被沙资助完全覆盖,钉木地板时,电源线应沿墙角铺设,以防止电源线被钉子损伤。

电源线走向横平竖直,不可斜拉,并且避开壁镜,什物架、家具等物的安装位置,防止被电锤、钉子损伤。电源线埋设时,不应考虑与电热、水汀、水管及弱电管线等保持500MM以上的距离。

电源线管应预先固定在墙体槽中,要保证套管表面凹进墙面13MM以上,(墙上开槽深度>33MM)

经检验认可,电源线连接合格后,应浇湿墙面,用1:2.5水泥沙浆封闭,封避砼表面要平整,且低于墙面2MM。电源底盒安装要牢固,面板底面平整与墙面吻合。

空调电源采用16A=孔插座,在儿童可触摸的高度内(1.5M以下)应采用带保护门的插座,卫生间.洗漱间.浴室应采用带防溅的插座,安装高度不低于1.3M,并远离水源,为便于生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断,放入柜中的微波炉的电源应在墙面设置开关控制通断。

各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置3个以电源插座,并设置相应的电视、电话、多媒体、宽带网等插座。

关线盒一般离地1.2米,一个房间一个多用插座。

所有插座、开关要高于地面300MM以上,同一房间内插座、开关高度一致(高度差<5MM并列安装是高度差<1MM,并且不会被推拉门,家俱等物遮挡。

跷板开关安装方向一致下端按入为通,上端按入为断。插座开关.面板紧固时,应用配套的螺钉,不得使用木锣钉或石膏板螺丝替代以免损坏底合。

有金属外壳的灯具,金属外壳可靠接地:火线应接在螺口灯头中心触片上;射灯发热量大,应选用导线上套黄腊管的灯座, 接好线后,应使灯座导线散开。

音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与源线的铺设方法相同,(避开强电线路)其插座或线盒与电源插座关列安装,但强弱线路不允共套一管,其间隔距离为500MM以上。

音响线出入墙面应做底盒,位置在音箱背后,墙面不允许有明线。不用时,音响可放入底盒,盖上面板。

如果客户没有特殊要求,应将所有房间的电话线并接成一个号码。如果楼层有配号箱,应将电话线接通到配号箱内。多芯电话线的接头处,套管口子应用胶带包扎紧,以免电话线受潮,发生串音等故障。

强弱电安装质量检验方法:弱电线须采用短接一头,在另一头测量通断的方法,电源插座采用220V灯光测试通断,用兆欧表测量线间绝缘强度,线间绝缘强度>0.5MQ。电话线接头必须专用接头。

(三)水工施工规范

水工进场,首先必须对厨房,卫生间做蓄水试验,2天后,到楼下观察是否渗漏。如有渗漏发生,须及时通知业主,以便做好防水处理。

双给水管道的走向、布局要合理,不可斜走、交叉。

水路改造采用铝塑管及边接配件,安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象。

水表安装位置应方便读数,水表、阀门离墙面的距离要适当,要方便使用和维修。

在墙体内、地面下,尽可能少用或不用连接配件,以减少渗漏隐患点。连接配件的安装要保证牢固、无渗漏。

双给水龙头的两个预留口,应在同一水平线,并且与盆、池等轴线对称,预留口平面中心轴与墙面垂直。

墙面上给水预留口(弯头)的高度要适当,既要方便维修,又要尽可能少让软管暴露在外,并且不另加接软管,给人以简洁,美观的视觉。对下方没有柜子的立柱分一类的洁具,预留口高度,一般应设在地面上600MM左右。

立柱盆的下水口应设置在立柱底部中心或立柱背后,尽可能用立柱遮接。避挂式洗脸盆(无立柱、无柜子)的排水管一定要采用从墙面引出弯头的横排方式设置下水管(即下水管入墙)。

对有柜子和洗脸盆,洗菜盆的给水管,应用弯头从墙面及柜子背板上引出,高度应在柜底上方300MM(离地面400MM)左右,而不应该从柜子底板上引出。水龙头一般离地1-1.2米离洗脸盆30-40CM。

管道连接完成后,应先因定在墙体槽中用堵丝将预留的弯头堵塞,将水阀的关闭,进行加压检测,试压压力0.8兆帕,保持24小时不降低才合格,此时才可以将水管封入墙体。

大使器的下水应直接入主下水管,并且一定要配备沉水管头,防异味。

地漏必须要放在地面的最低点。

橱柜、洗脸盆柜内应避免下水管设置在柜门边,柜中央部位等处,应用乳胶调水屑密封,下水管与柜底的缝隙。

排水管道安装后做试水检验,应保证水下水畅通,无渗漏,倒溢现象。




JGJ/T53-2011 房屋渗漏修缮技术规程

  • 规范/图集名称:《JGJ/T53-2011 房屋渗漏修缮技术规程
  • 实施日期:2011年12月1日
  • 被替标准号:CJJ62-95

内容简介

本规程适用于既有房屋的屋面、外墙、厕浴间和厨房、地下室等渗漏修缮。

本规程的主要技术内容是:1.总则;2.术语;3.基本规定;4.屋面渗漏修缮工程;5.外墙渗漏修缮工程;6.厕浴间和厨房渗漏修缮工程;7.地下室渗漏修缮工程;8.质量验收;9.安全措施。

修订的主要技术内容是:1.修订了总则、屋面渗漏修缮工程、外墙渗漏修缮工程、厕浴间和厨房渗漏修缮工程、地下室渗漏修缮工程等的有关条款;2.修订了质量验收的要求;3.增加了术语,基本规定,安全措施等内容。

规范目录

1 总则
2 术语
3 基本规定
4 屋面渗漏修缮工程
5 外墙渗漏修缮工程
6 厕浴间和厨房渗漏修缮工程
7 地下室渗漏修缮工程
8 质量验收
9 安全措施




施工必备:钢筋、模板、混凝土、水电预埋施工要点汇总

一、钢筋工程

(一)钢筋原材料

1、钢筋进场控制要点:

1)要检查钢筋的品牌是否符合合同要求;

2)检查产品合格证、出厂检验报告是否符合国家标准;

3)通过观察法确定钢筋质量是否符合国家标准(钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈);

4)钢筋进场验收后,填写《材料进场验收记录表》,并留存影像资料;

5)按照产品的抽样方案进行抽样复检,出具钢筋检验报告,合格后方可使用。

2、钢筋堆放控制要点:

1)钢筋的堆放场地应硬化,并确保排水顺畅;

2)应按级别、品种、直径、厂家分垛码放,并挂标识牌,注明产地、规格、品种、数量、质量检验状态(待检、合格、不合格);

3)为防止钢筋锈蚀,不能及时使用的钢筋应用彩条布进行覆盖,且钢筋宜设置在垄墙或方木上。

(二)钢筋加工控制要点

1、钢筋加工样板展示区:

1)钢筋制作样板,包括钢筋切断、弯曲、丝扣加工。

①钢筋切断:

A、确保下料长度准确;

B、检查被切断钢筋质量,将劈裂、缩头或严重弯头的部分切除;

C、用于机械连接的钢筋必须采用无齿锯切割,保证端头平直,顶端切口无斜口、马蹄口或扁头。

②钢筋弯曲

A、一级(光圆)钢筋受拉时末端做成1800弯钩,弯后平直段长度≥3d;

B、箍筋与拉钩末端做1350弯钩,弯后平直段长度≥10d且≥75mm(无抗震要求时不小于5d);

C、钢筋末端做90°弯钩,弯后平直段长度≥12d(或满足设计要求)。

③丝扣加工

A、丝扣长度比1/2套筒长度多一个丝扣;

B、丝头牙形饱满,无虚牙、断牙,无扭肋。

2)钢筋绑扎必须满绑,严禁跳绑、漏绑;直径≤ф14的钢筋必须采用绑扎连接,禁止采用电渣压力焊;模板定位筋要求砼浇筑前预留插筋,严禁直接焊接在主筋上。钢筋连接样板,包括绑扎、机械、焊接连接

①绑扎连接:搭接长度满足要求(1.2Lae,Lae长度:三级钢,一级抗震,C30:40d,C35:37d,C40:33d),且绑扎不少于三道。

②机械连接:连接后外露丝扣个数不大于1个。

③焊接连接:

A、四周焊包均匀凸出钢筋表面≥4mm;

B、钢筋头无烧伤缺陷;

C、轴线偏移不大于钢筋直径的0.1倍,且不得大于2mm。

2、钢筋批量加工控制要点:

1)核对钢筋加工下料单

检查下料单中钢筋的型号、间距、尺寸、安装方式等与图纸及规范要求是否一致。

2)钢筋除锈

钢筋表面的油渍、漆渍及浮皮、铁锈等必须清除干净。

3)钢筋调直

钢筋调直必须采用机械方法调直(禁止冷拉伸长)。

4)钢筋切断、钢筋弯曲成型、丝扣加工均按照样板标准进行控制。

(三)钢筋安装控制要点

1、钢筋绑扎样板区的控制要点

1)钢筋绑扎样板:包括剪力墙、柱、梁、板、楼梯绑扎样板

①剪力墙钢筋绑扎样板

A、钢筋搭接:在加强部位按照50%搭接百分率设置,搭接长度1.2Lae(Lae长度:三级钢,一级抗震,C30:40d,C35:37d,C40:33d),错开500mm;在非加强部位,搭接率可以达到100%,但搭接长度不小于1.2Lae;

B、钢筋间距:钢筋间距严格按照图纸要求布置,偏差≤10mm;

C、拉钩数量:严格按照图纸及规范要求设置,不得有漏绑现象,绑扎牢固且弯折方向需错开布置;

D、钢筋定位:墙体竖向梯子筋:间距1.2m布置,可代替墙体竖向钢筋,但要比设计直径大一规格; 水平梯子筋:控制立筋间距及位置,设置一道水平梯子筋,距板高度不大于300mm, 作为上层定位筋周转使用 ;双F卡、塑料垫块:控制墙体钢筋截面及钢筋保护层厚度,双F卡间距800mm梅花形布置且必须与钢筋绑扎牢固,塑料垫块间距400mm梅花形布置,墙钢筋间距不得大于10mm,保护层厚度偏差不得超过±5mm。

②柱钢筋绑扎样板

A、箍筋设置(应按设计要求配置箍筋,当设计无具体要求时,应符合下列规定):纵向受力钢筋搭接连接时,在主筋搭接范围内设置箍筋加密区,加密区箍筋间距为100mm和5d(d为搭接钢筋的较小直径)较小者;梁柱节点处箍筋必须按要求设置;剪力墙钢筋代替箍筋时,要将原箍筋所包围柱筋全部包围,与柱纵筋相交处设置拉钩,弯钩角度全部为135°。

B、连接设置:柱纵向受力筋连接部位必须设置在1/3净高以上且在距梁板底部500mm以上,相邻纵筋焊接连接位置错开距离≥35d且≥500mm,机械连接位置错开距离≥35d。

C、必须将钢筋交叉点全部绑扎。

D、在柱箍筋上放置塑料垫块。





③梁钢筋绑扎样板

A、直锚长度不小于Lae;

B、弯锚时水平段不小于0.4Lae,弯锚弯曲段不小于15d,锚至框架柱内时,水平段需伸至柱外侧纵筋内侧;

C、梁高度大于450mm时设置水平构造筋,间距≤200mm;

D、应按设计要求配置箍筋。当设计无具体要求时,梁柱节点处设置箍筋加密区,长度为500mm与1.5倍梁高较大者,第一道箍筋距节点距离小于50mm;

E、梁钢筋双排设置时,上下排钢筋间距为钢筋直径d与25mm较大者。

④顶板钢筋绑扎样板

A、上下排钢筋的间距符合设计要求;

B、上层钢筋的弯钩长度不小于板厚h-30mm;

C、下层钢筋锚入梁中长度不小于5d,且至少到梁中线;

D、上下层钢筋锚入剪力墙时,伸入剪力墙内的钢筋长度为0.35La与5d较大者,且至少过墙中线,另外上层钢筋在剪力墙内向下弯锚15d;

E、上层钢筋使用马凳铁支撑,且使用架立筋控制钢筋保护层厚度,下层钢筋使用混凝土垫块支撑,间距800mm-1000mm;

F、升降板处,钢筋在变截面处相交长度至少为La。

架立筋采用Φ14钢筋穿Φ15PVC管作为辅助架立筋(间距400-600mm),将板的负弯矩钢筋临时悬挂固定于辅助架立筋下,使负弯矩钢筋、辅助架立筋、分布筋和撑脚连成整体(如图),从而构成刚度较大的钢筋网片,能承受一定的冲击力和偶尔的人工踩踏,避免混凝土浇捣过程造成负弯矩筋的严重偏位、下陷和严重变形情况,同时在辅助架力筋两端焊接Φ10钢筋脚,使脚底到架力筋顶面高度为楼板厚度(如开间较大,考虑架立筋起拱)





⑤楼梯钢筋绑扎样板

A、上下排钢筋间距符合设计要求;

B、上部纵筋锚入梯梁,伸入梯梁长度不少于0.35La(考虑充分发挥钢筋抗拉强度时为0.6La),且至少伸至梁对边后方可向下弯折,弯钩平直段长度不少于15d;

C、下部纵筋锚入梯梁,伸入梯梁长度不少于5d,且至少伸过梁中线;

D、梯板上部纵筋设置为非贯通筋时(在梯板两端设置),纵筋在梯板内长度至少为1/4Ln(Ln为梯板长度)。

2、钢筋绑扎样板段的控制要点

1)梁:附加筋上排钢筋加筋长度应按设计要求配置,当设计无具体要求时为1/3梁跨度,二排钢筋加筋长度为1/4梁跨度,跨度为相邻梁跨度较大者。

2)板:板下方无梁且上部有砌体时,需在砌体正下方部位设置附加筋,附加筋直径不小于14mm,相交后伸出长度不小于La。

3、大面积施工的控制要点

钢筋工程大面积施工时,严格按照样板施工质量标准来要求现场的施工。

(四)钢筋成品保护控制要点

1、钢筋加工完成后的成品保护

对检验合格的丝头盖好保护帽,以防锈蚀、污染,按规格分类码放整齐,待运至施工现场使用。

2、绑扎过程中的成品保护

墙筋绑扎时应搭设临时架子,不准蹬踩钢筋,对产生变形的钢筋应在模板支设前整改完毕。

3、混凝土浇筑时的成品保护

浇筑混凝土前将墙、柱竖筋用彩条布、塑料条包裹严密,并且在混凝土浇筑后,及时用棉丝或钢丝刷将被污染的钢筋擦净。

4、板面钢筋的成品保护

板面钢筋绑扎完成后,设专人看管,严禁施工人员踩踏钢筋。混凝土浇筑时用钢筋马蹬跳板搭设临时通道或在钢筋网上铺设木跳板,浇筑时指派专人监管,控制跳板撤离时间,及时对变形移位的钢筋进行恢复,马登铁如右图。

混凝土浇筑时,如采用布料机等机具,严禁将其直接架放在顶板钢筋上,要求单独制作支架,将其安放于支架上,避免对已绑扎好的钢筋造成破坏。

5、水电预留预埋件的成品保护





二、模板工程

(一)模板材料控制要点

1、木模板:木模板一律采用清水模板,模板标准尺寸2440mm*1220mm,厚度不得小于15mm,材料进场时一定要认真核对模板尺寸,尤其是厚度,不合格者不得使用。

2、钢模板:钢制模板需要依据剪力墙实际尺寸定制,外墙钢模制作时严禁考虑保温板大模内置尺寸,且至少制作三道对拉螺栓孔。

3、加固龙骨:作为模板支撑龙骨的木方标准尺寸为50mm*100mm,也可采用C型钢作为次龙骨(建议)。

4、钢管:标准尺寸为48*3.5。

(二)模板加工控制要点

1、柱模板要采用整块拼装,局部切割的制作方式,钢制大模板事先做出对拉螺栓孔,按实际放样尺寸编号,并拼装,方木要经过压刨双面刨平;

2、梁板模板要采用大块拼装,局部切割的制作方式,拼缝要严密,阴阳角处要拼齐、钉牢固。

3、木方经压刨双面刨平,达到平整坚固,不得有翘曲或变形;

4、剪力墙模板要采用整块拼装,局部切割的制作方式,木模板采用五道拉杆、钢模板采用三道拉杆。

(三)模板安装与加固控制要点

1、在总包单位进场后,主体工程开始施工前,在口需设置模板施工“样板展示区”,展示区内容及标准如下:

1)模板安装、加固、支撑样板及控制要点:

①墙柱模板控制要点

A、模板安装:应按控制线和模板设计图纸要求安装;安装前应将施工缝凿毛,并清理干净,在墙柱模板根部抹干硬砂浆堵缝厚度不小于5cm, 在砂浆达到一定强度以后方可进行混凝土浇筑,防止跑浆漏浆,顶板及梁模板拼缝小于3mm时用胶带密封,拼缝介于3-5mm时塞海绵条后用胶带密封 ;在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处;模板尺寸、标高、位置要校核准确(外墙模板安装时,螺栓孔宜向外侧找坡);模板周转次数不得超过五次,使用过程中对有开胶、翘边、变形、毛边的模板(尤其是梁侧模)应及时更换。

B、模板加固:剪力墙模板不少于5道拉杆,模板背板龙骨采用50mm*100mm木方(或采用C型钢),间距不大于200mm均匀布置,主龙骨采用钢管、蝶形扣件与穿墙螺杆加固;外墙、楼梯间内层间砼接茬部位和楼梯施工缝部位易出现错台、漏浆问题,要求在下层砼浇筑前在梁或墙内统一预埋专用螺栓,同时将该部位的外侧模板下返100-150mm,配合海绵条的使用,保证该部位模板加固紧固严密,杜绝漏浆、错台现象发生。





②梁、板模板控制要点

A、模板安装与加固:顶板模板主龙骨采用100mm*100mm木方均匀布置(或两根钢管,但钢管一定要采取措施保证顶丝受力不偏心),次龙骨采用50mm*100mm木方或C型钢,龙骨与梁或墙模板的间隙不超过200mm,内满堂支撑架必须设置扫地杆,立杆底部设置垫木,扫地杆离地200mm,U托顶部立放两根木方;模板安装、加固体系满足模板专项方案要求。

B、模板支撑:模板安装时,板底用满堂架,梁底用双排架,事先根据所抄平线,把

上部钢管找平。所用钢管不能有弯曲、变形或裂纹, 扣件要事先检查,挑选,看是

否有裂痕,螺丝转动是否灵活。板立杆间距为≤1500mm,梁立杆间距≤1000mm,水平杆间距≤1500mm,水平要设扫地杆,立杆要纵横成线,水平杆要大面平直。模板支撑体系满足模板专项方案要求。墙体模板龙骨采用50mm*100mm木方(或采用C型钢),间距不大于200mm均匀布置,主龙骨采用钢管、蝶形卡与穿墙螺杆加固且间距不大于600mm。门窗洞口及梁底必须采用双排架进行支撑,间距不超过1000mm。洞口部位加固必须到位,防止洞口梁下沉或洞口截面变形导致洞口尺寸偏差过大。





2)模板降板样板控制要点:制作定型降板模板,安装时固定牢固,保证模板不跑位、不变形,待混凝土达到强度时再拆模。

3)除样板展示区外,在每栋单体楼模板工程大面积施工前,需选取一段模板工程作为施工样板,并经甲方项目部及工程部验收合格后(留存影像资料)方可大面积施工,大面积施工质量不能低于样板质量。

2、模板大面积施工控制要点:

1)模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水;

2)模板与混凝土的接触面应清理干净并涂刷隔离剂(顶板除外),但不得采用影响结构性能或妨碍装饰工程施工的隔离剂(如油性隔离剂);

3)浇筑混凝土前,模板内的杂物必须清理干净;

4)用作模板的地坪、胎模等应平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓。

5)模板的标高、垂直度及起拱高度

①垂直度:木模板与钢制模板垂直度值偏差应不超过4mm;

②标高、起拱:按照50线进行模板标高控制,对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的1/1000~3/1000。

2、模板大面积施工控制要点:

1)模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水;

2)模板与混凝土的接触面应清理干净并涂刷隔离剂(顶板除外),但不得采用影响结构性能或妨碍装饰工程施工的隔离剂(如油性隔离剂);

3)浇筑混凝土前,模板内的杂物必须清理干净;

4)用作模板的地坪、胎模等应平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓。

5)模板的标高、垂直度及起拱高度

①垂直度:木模板与钢制模板垂直度测量值偏差应不超过4mm,检查方法下图所示:

②标高、起拱:按照50线进行模板标高控制,对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的1/1000~3/1000。

6)预埋件、预留孔洞允许偏差

7)模板安装允许偏差

8)模板拆除:

1)底模及其支架拆除时的混凝土强度应符合设计要求;

2)当设计无具体要求时,混凝土强度应符合下表的规定:

9)、模板周转次数不得超过五次,使用过程中对有开胶、翘边、变形、毛边的模板应及时更换。

三、混凝土工程

(一)混凝土进场控制要点

1、商品混凝土入场后,使用前,要核查其开盘鉴定,合格方可使用;

2、现场检查骨料情况及塌落度,泵送控制在160mm-200mm;

3、按照取样要求进行混凝土试块的制作:

1)当一次连续浇筑超过1000m3时,同一配合比的混凝土每200m3取样不得少于一次;

2)每一楼层、同一配合比的混凝土,取样不得少于一次;

3)每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。

(二)混凝土浇筑控制要点

1、在总包单位进场后,主体工程开始施工前,在门口需设置混凝土施工“样板展示区”,展示区内容如下:

1)砼柱(墙)根部凿毛样板:砼施工缝须进行凿毛处理,保证砼接茬可靠。

2)砼成型样板:

①表面平整,无裂缝,颜色均匀一致;无蜂窝、麻面、狗洞、露筋、胀模等明显外观缺陷。砼垂直度、平整度满足公司最低要求(垂直度±6mm、平整度±6mm)。如图3所示

②楼梯施工缝预留

楼梯上的施工缝应留在踏步板的1/3 处(或至少三个踏步),但要注意接缝面应斜向垂直于楼梯轴线方向。

3)除样板展示区外,在每栋单体楼混凝土工程大面积施工前,需选取一段混凝土浇筑及成型效果作为施工样板,并经甲方项目部及工程部验收合格后(留存影像资料)方可大面积施工,大面积施工质量不能低于样板质量。

2、大面积施工控制要点

①旁站:混凝土浇筑时,现场工程师及总包现场管理人员必须要进行旁站监督(工程部会不定期进行巡查)。

顶板砼浇筑时应对钢筋采取保护措施,以防踩踏变形,如使用钢管跳板搭设临时通道、在钢筋网上铺设木跳板、设置成品马凳等;浇筑时指派专人监管,及时对变形移位的钢筋进行恢复。

②振捣:

1)浇筑振捣一定要到位,并且符合要求:严格控制振捣时间,一般在20秒左右,严防漏振、过振或振捣钢筋。并应随时检查钢筋保护层和预留孔洞、预埋件及外露钢筋位置,确保预埋件承压板底部混凝土密实,外露面层平整。

2)振捣点要均匀分布,一般间距不大于50cm;

3)梁柱节点处或梁柱钢筋较密集时,应配备少量Φ30振捣棒。

③施工缝设置与处理:

施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:

A、柱应留水平缝, 梁、板、墙应留垂直缝。

B、施工缝应留置在基础的顶面、梁的下面、无梁楼板柱帽的下面。

C、和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。当板下有梁托时,留置在梁托下部。

D、对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。

E、有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3 的范围内。

F、墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处。

G、墙、柱等层间砼施工缝处必须进行凿毛处理,凿毛时间不得过早,统一要求为剪力墙筋绑扎完成后、墙模合模前,要求凿除表面浮浆,露出砼石子,并最终清理干净,保证接茬质量。

④厨卫间主排水、排烟(气)道以及泵管、放线孔预留洞均采用倒梯形(或倒圆台)的定型模板留置。如泵管预留洞,上口统一要求为不大于300*300mm,下口为250*250mm;放线孔上口尺寸为不大于200*200mm,下口为150*150mm。

④冬施:冬季施工要做好保温措施,控制好混凝土的浇筑温度及混凝土结构的内外温差,以保证混凝土结构的质量,从而在实测时才能保证混凝土强度全部符合要求。

(1、混凝土浇筑前,要清除模板及钢筋上的冰雪和污垢。混凝土入模前,采用专用的设备测定混凝土的温度、坍落度等性能,浇筑面温度不得低于2℃,保证混凝土的入模温度不得低于5℃;开始养护时的温度不得低于5℃。2、养护过程中仍须测养护温度,达不到5℃时应采取加热措施养护。混凝土测温如下图所示)





(三)混凝土收面及养护

1)混凝土浇筑完成振捣后收面找平,初凝前(人踩踏不陷,只有轻微脚印为准),对混凝土表面进行二次压光(或拉毛),二次压光后再覆盖塑料薄膜。

2)混凝土强度达到1.2N/mm2(以铁钉划痕为白色划痕为准)前,不得在其上踩踏或安装模板及支架, (尤其是水暖工提取预埋洞模和放线工不准提前施工) ;

3)应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护,同时要求施工单位做好混凝土养护记录,混凝土浇水养护的时间:对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7d;对掺用缓凝型外加剂或有抗渗要求的混凝土,不得少于14d;

4)浇水次数应能保持混凝土处于湿润状态,混凝土养护用水应与拌制用水相同;

5)采用塑料布覆盖养护的混凝土,其敞露的全部表面应覆盖严密,并应保持塑料布内有凝结水。





四、主体预埋

(一)

1、开关高度1.4m,水平150-180mm

2、疏散指示灯距地0.5m,安全出口指示灯门上口200mm

3、电视强弱电插座高度1m,间距0.5m

4、空调插座高度2m,床头柜插座0.65m,电话、网络接口0.3m

5、可视对讲接口1.5m

6、温控阀电源0.65m,控制面板1.4m

7、厨房冰箱插座1.5m,其余0.5m

8、厨房燃气热水器插座1.5m,其余1.5m

9、卫生间电热水器2.3m,洗衣机1.5m

(二)水暖

1、冷热水管间距:

洗菜盆、洗手盆间距200mm,燃气热水器、电热水器、淋浴、浴缸150mm

标高:洗菜盆、洗手盆450mm,燃气热水器、电热水器1.2m,淋浴1150mm,浴缸650mm,洗衣机1.2m;

水平位置:按照图纸位置施工,如没有尺寸,用比例尺测量经甲方确认。

2、各排水管道(坐便、地漏)位置一定按照图纸位置预留。

3、排水主管道考虑是否有旋流接头。

4、材料全部为合同约定品牌,包括管材、管件(预埋套管、弯头、三通、管卡等)。




消防施工过程中的问题大汇总,可是说是很全面了!

一、消防水系统中遇到的问题

1、主备泵切换的问题。虽然水泵控制柜由控制柜厂家提供,但个别厂家由于对消防规范的不了解或订货时没有提出要求,控制柜中没有提供水泵切换功能或切换功能无法实现,而施工人员在公司调试组调试前又没有发现,造成不必要的麻烦。

2、消火栓按钮启泵问题。某工程,消火栓按钮接线采用1.5m㎡,造成压降过多而不能启动水泵或启泵按钮灯不亮。

3、喷淋系统中压力开关应直接起泵,而某工程是由报警控制器联动起泵,目前消防规范是不允许这样起泵的。

4、水泵启动方式。当水泵电机超过11kW时,应采用降压启动方式,不应直接启动。

5、附设在建筑内的消防水泵房,应设直通室外的出口,通向室内的门应采用防火门。

6、雨淋系统、预作用系统的启泵问题。当雨淋阀、预作用阀采用报警探测器连锁启动时,应是该区域火灾确认或两点报警联动。压力开关应接入水泵控制柜直接启动水泵。

7、水流指示器前应安装信号蝶阀,不应采用其他阀门。某工程,水流指示器前安装的是带锁定装置的蝶阀,调试时阀门是关闭的,而报警控制器中无反馈信号。如果发生火灾,该系统就失去了应有的功能。所以水指示器和信号蝶阀的反馈信号应接入报警控制器。

8、末端试水装置出口应接入排水管。某工地在施工中,未将末端试水装置出口接入排水管,排出的水将旁边建筑的设施冲走,造成不良影响。

9、喷淋头的选择。某些工程中,厨房内的喷淋头采用68°喷淋头,而规范要求应采用93°喷淋头。在选择闭式喷头时,喷头的公称动作温度宜高于环境温度30℃。

10、消火栓箱内水带应采用挂钩式,不应采用卷盘式。

11、消火栓栓口处的出水压力问题。当栓口处的出水压力大于0.5Mpa时,应设置减压措施。

12、在调试中经常发现有些阀门是关闭的,希望各项目部在施工完工后,检查阀门是否开启。

13、水泵房内的排水问题。个别工程试验阀的排水口未接到排水沟或室外,造成水房内到处是水。

二、报警系统中存在的问题

1、探头报警灯的安装方向不规范,探头报警灯的安装应面向主要出入口方向。

2、个别工地报警控制器还在使用电源插座和漏电保护器,应直接接入消防电源。

3、报警系统的接地不按规范要求安装合格的接地线。

4、某些工程,电梯联动迫降未调试好,就要求公司调试,误认为模块到位就可以了,其实消防调试开通是对整个工程而言,不能认为这项工作不是我做的,是否能联动关系不大。消防开通报告是为消防工程整体验收提供数据的,只有工程内所有消防报警联动设备运行状态正常后才能出开通报告,所以要为整体考虑。

5、启动正压风机、排烟风机的联动个别工地没有调试好。特别是防火阀、排烟口的联动、复位均不能到位。

6、排烟风机机体进风口安装的280°防火阀是用作火灾排烟时当大火烧到该防火阀温度超过280°时该阀门关闭的同时关闭排烟风机,必须引起重视加以改进。防止将大火引入排烟机烧毁电机的,但许多现场施工管理操作人员只是将该点作为一个报警点而不联动关闭排烟风机来处理,这是错误的。

7、警铃、消防广播、声光报警器在安装前对线路的检查不到位。最后出现同一防火区内个别点不能发出正确警示的低级错误。

8、许多工地为赶工期,对工程质量只布置不检查,出现探头、警铃、手报安装不牢固,有松动的现象,甚至有些探头一碰就会掉落到地上。



三、气体灭火系统的调试也存在一定的问题

1、首先是施工队不能提供气体输送管的试压数据,只是口头上告知试过压了,具体是何时试压?试压人员是谁?都无法提供。所以是否试过压只能是个问号。

2、申请调试前施工操作人员对产品不作细致的了解。结果调试时出现声光报警不动作,报警点无法打印。要其整改时反而提出用备用电池时是不能打印的论点。咨询了生产厂家后才得到无其之说的结论。

3、对气体灭火的性质了解不到位。防护区的门窗只是用一般性的材料和玻璃。在施工中不能提出异议,到调试验收中才发现该问题为时已晚,特别是防护区的门应是能自动关闭的也不清楚,也就太不应该了。

4、气体储存室与配电间合用,这是不许可的。储存室的通道、应急照明、门、窗的防火等级、开启方向和储存室的排风装置关系到人身安全应予重视。

四、防排烟系统中存在的问题

1、有的工地还不具备调试的条件,就申请调试,比如,个别风口还没有安装,风口还没封堵等。

2、有的工地安装的比较好,但风量调节阀没调整好,或者是风口的百叶窗没调整好,导致风量严重不均,离风机近的风口风量太大,而远端的风口风量达不到防排烟的要求。

3、有的工地的板式风口的动作执行机构开启、关闭不灵敏,风口开启后,脱扣钢丝或脱落或生锈导致风口不能正常关闭。

4、个别工地的风管做得不够严密,或封堵的不够好,导致风口的总风量和风机铭牌上的风量差太多。




建筑施工34种最新工艺做法

施工是指工程建设实施阶段的生产活动,是各类建筑物的建造过程,及“施工现场”,在过程中使用的工艺及做法一直在探索与更新中,本文总结了建筑施工的新工艺与新做法,供伙伴们参考。

一、砌筑墙体无架眼施工

工艺做法:

先在脚手架钢管横杆端头焊一T形扁铁,砌筑高度至搭设点,搭设点要选在竖向灰缝与水平缝交叉处;支脚手架时,横杆端头T形扁铁平担在墙上即可,在扁铁放置处可不放砂浆,以便拆装方便。

二、构造柱、圈梁无架眼模板支设新工艺

工艺一:

采用在“GZ”支模截面内预埋Φ14对拉螺栓(外穿Φ15PVC塑料管)用于固定模板,代替砌体中留置的架眼,提高了墙面的整体砌筑效果。具体施工工艺操作:“GZ”模板采用12mm厚整面胶合板,与3根50mm×80mm通常木楞为一体,即“GZ”每面使用一块定型模板。支模时,对拉螺栓在“GZ”截面内预埋,端部外侧每层采用4组50mm×80mm短木方进行锁固,内侧阴角部位采用100mm×100mm通常木方支设。砖混结构“一”字形和L形转角、T形转角,均应使用本办法。

工艺二:

(1)采用组合定型钢模板,用短钢管和特制穿墙螺栓锁定模板,特制穿墙螺栓用Φ12钢筋一端焊上钢管套或一字形挡头,另一端套丝。

(2)砌墙时,按要求留置的架眼处预埋塑料管,砌完后将塑料管抽出,形成预留孔洞。

(3)支模时在预留洞内穿入Φ12特制螺栓,套丝端用螺母上紧即可。

工艺三:

圈梁硬架支模工艺做法:

(1)墙体砌筑时,在圈梁下一皮砖处埋设Φ16PVC塑料管,砌完后,轻轻转动线管并抽出,形成Φ16安装孔,间距800—1000mm。

(2)安装∠40×4角钢制做的专用,在安装孔内穿Φ14螺栓加以固定。

(3)安装普通组合钢模板,拧紧螺栓并调整模板平直度。

构造柱支模工艺做法:

(1)砌体施工中,在水平灰缝上距构造柱240mm处,用Φ16PVC塑料管留设Φ16mm安装孔,垂直方向间距不大于800mm。

(2)构造柱钢筋验收后,安装组合模板。

(3)安装∠50×5角钢制作的专用模具,用Φ14穿墙螺栓紧固。

工艺四:

根据墙体厚度截取相应长度的PVC管,两端各套橡胶塞头,使两塞头外边的尺寸正好是混凝土构件的截面尺寸,支模时穿上对拉螺栓杆以固定模板,混凝土浇筑完毕,拆除模板时,把橡胶塞头取出,用1:2水泥砂浆填孔抹平。另一种办法是预制5mm厚的扁铁,扁铁一端做成5cm长90度的弯钩,墙体支模或支设脚手架时,把扁铁穿入墙体预埋的砖缝中,同样起到与墙体一样的使用效果。

优点:

1、无带眼支模工艺所需定型模具少,模具周转率高,节约成本,模板安拆方便。

2、砌体上不留带眼,提高了墙体整体强度。

3、混凝土 表面平整、光滑、颜色一致,有效地消除了混凝土流浆并污染墙面的质量通病。

4、省去了常规的架眼这一工序,减少了人工费,并为缩短工期创造了条件。

三、框架梁、柱、板节点定型模板的应用

方法一:

梁、柱、板接头处采用组合式小钢模板与异形角模板支设,模板缝处放置海棉条。异形角模板根据实际情况进行定制。

方法二:

采取竹胶板定制定型模板。

四、厕所间的混凝土翻边与楼层现浇混凝土整体建筑施工法

为提高厕浴间的防水性能,对于混凝土翻边要求采取吊模方式与楼层混凝土整体浇筑。

五、海绵条在模板工程中的应用技术

工艺做法:

在模板工程施工中,砖混结构的构造柱、圈梁模板安装前,在构造柱两侧、圈梁下侧墙面上粘贴软质泡沫海绵条或带有双面胶的硬质海绵条。

优点:

能有效防止因混凝土水泥浆外溢造成的墙面污染。

六、填充墙顶部斜顶砖砌筑做法

工艺做法:

预先切割用于砌筑的顶砖,使斜顶砖的上下接触面为平面,斜放砌筑时与水平面成60度角。

优点:

上下面均为平面,保证了砌体水平灰缝的厚度在10mm左右,避免了灰缝厚度过大的质量通病。顶砖与水平面成60度角,砌筑更为密实,使砌体更好地成为一体。避免了抹灰后填充墙与框架梁接触部位出现通缝的质量通病。施工方便,砌筑整齐,观感质量好。

七、砌体中的异型砖采用切割或预制施工做法

工艺做法:

墙体中所用七分头一般由砖场预制或在工地现场用无齿锯切割,马牙槎砖凸现部分的最下皮砖也用无齿锯切割成45度斜面。

优点:

马牙槎凸出部分的最下皮砖切割成45度斜面便于混凝土浇筑密实,提高了墙体的观感质量。

八、砌体施工中皮数杆的应用技术

工艺做法:

皮树杆采用3cm×5cm木方刨光制作而成,皮树杆下有可调底座,皮树杆上应有灰缝、压筋位置、墙体构造变化等明确的标识且固定稳定。

九、窗口木砖采用预制混凝土块施工做法

传统的门窗框固定方法是在墙体中预埋木砖,由于现在墙体多为多孔砖砌筑,木砖固定不牢固,现改为预制混凝土块,截面尺寸同砌块一致,在墙体砌筑时把预制混凝土块砌入原先放木砖的位置,把门窗框固定在预制混凝土上即可。

十、构造柱钢筋位置的固定方法

在构造柱的顶部设一个钢筋井字形固定架,井字架在钢筋骨架内侧与箍筋一起将构造柱钢筋固定,确保了构造柱主筋间距,工具式井字架周转使用,能够有效地防止混凝土浇筑振捣过程中的钢筋位移。钢筋井字架根据构造柱尺寸制做。Φ8或Φ10钢筋用电焊机点焊成井字支架。井字架两侧紧靠砖墙,另两侧紧靠模板,安装前要确保尺寸准确。井字架安放后与箍筋一起绑在构造柱钢筋上,最后进行模板安装。

十一、钢筋工程防污染做法

在浇筑混凝土前,把PVC塑料管套在柱子钢筋上(管根部为混凝土浇筑标高),即可以有效地防止水泥浆外露柱钢筋,又便于混凝土施工。

十二、楼梯板的施工缝留置施工做法

施工做法:

楼梯支模时,根据施工规范规定,楼梯踏步施工缝应留置在楼梯现浇楼板跨度三分之一范围内,楼梯踏步施工缝横挡模板下部,根椐钢筋间距和规格开槽,卡住钢筋不位移且垂直于底模,底板主筋下垫一根同保护层厚度一致的钢筋或塑料垫块,用于保证底板主筋的保护层厚度。

十三、现浇柱混凝土养护技术

工艺做法:

混凝土浇筑完毕后,应按方案及时采取有效的养护措施,应在12小时内加以覆盖并保湿养护,采取浇水养护的混凝土,浇水次数应能保持混凝土处于湿润状态,养护用水应与拌制用水相同,采取塑料布覆盖养护的混凝土,其敞露的全部应覆盖严密,并应保持塑料布内有凝结水。混凝土表面不便浇水或者使用塑料布时,宜涂刷养护剂。

十四、楼梯踏步阳角防护技术

工艺做法:

楼梯踏步的高度、宽度严格按照设计要求施工。楼梯踏步的阳角设置通长成品铜制或塑料角条、角钢、直径6mm的钢筋条,抹灰时将护角条埋入面层内,使护角条与面层外表面平整一致 ,楼梯踏步外端上平面设置镶贴面砖挡水边,下面设置滴水槽。

十五、地漏处地板砖套割四面找坡服帖做法

工艺做法:

卫生间、厨房楼地面找坡铺贴地面砖时,按照设计要求地漏周围要四面找坡,将圆形地漏或方形地漏处的地板砖一分为四,对角线切开,找坡铺贴。地漏处地板砖传统做法是整砖棱角突出或凹陷,影响观感效果和排水质量。对原施工方法进行改进后,既提高了排水质量,防止了倒坡现象,又增加了观感效果。

十六、踢脚板上口镶嵌塑料条施工做法

工艺做法:

(1)找平层完成后清理墙面、洒水湿润。

(2)墙面贴饼、弹线。

(3)挂线用1:2水泥砂浆或粉刷石膏粉镶贴塑料条。

(4)抹踢角线。

(5)后续施工。

优点:

内踢角线采用新型线条,线条分色明晰,减少相互污染, 也避免了暗踢角线毛墙面交工的住宅工程后期装修带来的麻烦。

十七、防止地面砖隆起施工做法

在铺贴地面砖前,沿墙体四周粘贴8~10mm厚苯板,在墙体与楼地面之间形成一弹性接触面。地面砖勾缝材料采用水泥粉煤灰勾缝,缝宽3~5mm,配比为1:2。

十八、室内墙面砖黏贴基层拉毛施工做法

瓷砖粘贴基层采用专用抹灰工具,推出宽3㎜平型凹槽或采取其他有效的拉毛措施。使结合层粘贴牢固,防止瓷砖空鼓,效果显著。

十九、上下水管道根部防渗漏做法

工艺做法:

厨卫间楼地面做找平层前,在管道根部做细石混凝土圆弧坡。防水施工时做防水附加层,防水层做到地面面层以下20mm。PVC管道底部应做塑料套管,净高度为20mm,内径比排水管外径大25~40mm,用水砂沙浆填实,上口抹平、刷漆。

优点:

防水层直接做到阻水台位置,杜绝了管根渗漏通病并且管根美观、整洁。

二十、上下水位立管预留孔洞、堵洞新工艺

工艺做法:

(1)用铁板制作简便的堵洞模具。

(2)以立管为支撑,安装模具。

(3)浇筑孔洞混凝土。

(4)拆除模具,清理,刷油、存放。

优点:

该模具制做简便,安装快捷、稳固、拆除方便,可周转使用,能够消除堵洞胀模以及管根不平等质量通病。

二十一、后塞口木门框固定做法

施工做法:

(1)门口抹灰要求长宽尺寸必须准确,根据门窗洞口抹好灰后的尺寸,每侧预留1.5~2mm缝隙确定木门框制作尺寸。

(2)将木门框立直找平后临时固定,然后用冲击钻沿木门框长度方向垂直打Φ6圆孔,圆孔进墙深度不小于70mm,固定点数量按规范要求。

(3)将Φ6.5钢筋截成105mm长,一端斜切,然后用铁锤打入墙内,另一端嵌入木框面内1~2mm。

(4)木框与墙体接缝间用弹性材料填塞后,用密缝胶封闭。

优点:

(1)节省了预留木砖的木材并提高了木门框的安装牢固程度。

(2)保证了木门框两侧抹灰的平整度。

(3)避免了先安木门框因抹灰而造成的污染与损坏,有利于成品保护。

二十二、防止墙体裂缝的施工做法

为防止或减轻墙体开裂的质量通病,在砌体的一层和顶层窗台标高处设置60mm厚的水平和垂直现浇钢筋混凝土带或窗台下压筋等施工技术措施,能够有效地防止墙体裂缝。

二十三、现浇筑大面积平面混凝土真空吸水施工工艺

工艺做法:

在经过浇筑、振捣、找平后的混凝土表面铺上吸垫,启动真空设备从混凝土中吸出游离水。

优点:

混凝土真空吸水是加快施工进度一种的先进工艺,在提高混凝土强度的同时,缩短了工期,加快了施工进度。

二十四、砌体砌筑采用原浆刮缝做法

将传统扫墙工序省略,采用随砌随用原浆勾缝方法。

二十五、混凝土剪力墙与柱支模加固施工做法

混凝土剪力墙、柱模板支设时,采用套上PVC管及塑料塞头的对拉螺栓加固模板,有效的防止了混凝土浇注、振捣过程中的跑浆、漏浆现象,并能够轻松抽出螺杆,提高了螺杆周转利用率。同时,塞头处形成喇叭口,更加方便了螺栓孔的封堵。

二十六、拉结筋后植施工作法

在框架结构填充墙砌筑中,填充墙与框架柱交接处的拉结筋,推广采用结构胶后植法施工做法,改变了在柱内预埋铁件、钢筋的传统做法,从而保证了拉结筋的位置及标高准确。

二十七、粉刷石膏代替水泥砂浆或混合砂浆在室内抹灰工程中的应用技术

施工做法:

粉刷石膏分为底层粉刷石膏和面层粉刷石膏,底层粉刷石膏用于抹灰墙面的打底、找平,厚度视基层的平整度、垂直度而定,能够覆盖基层即可,最薄处不小于5mm。操作方法与水泥砂浆抹灰方法相同,也可采用机械搅拌、喷浆、然后人工刮、搓找平,面层粉刷石膏用于找平层上的罩面,用钢抹子薄刮一层,以使能将找平层表面的砂坑填平,表面达到光滑即可,厚度约为1~2mm。

优点:

采用水砂砂浆或混合砂浆的抹灰层,在施工中易出现空鼓、裂缝等质量通病,同时在交付使用后,由于水泥产生的收缩变形,致使抹灰面层出现龟裂纹。而粉刷石膏具有早强、快硬、防火、保温隔热粘结力强,能够自动调节室内湿度,以及表面观感及手感细腻舒适等良好特性。由于其具有微膨胀性和有较大的粘结力,能够有效的防止抹灰裂缝、起皮和脱落,同时,对抹灰基层要求不高,无须在基层表面涂刷任何界面剂或水泥素浆即可直接抹灰。

二十八、楼梯栏杆冷拔镀铬新工艺

工艺做法:

采用楼梯栏杆冷拔镀铬新工艺,用比原设计钢筋直径粗4mm的钢筋冷拔成设计钢筋的直径后再镀铬。

优点:

楼梯栏杆采用圆钢直接镀铬,往往出现表面粗糙,亮洁度差易反锈等缺点。采用该工艺后,栏杆的光洁度、亮度及抗锈蚀能力均能够得到较大提高。

二十九、装饰工程抹灰面层的阳角部位采用镶嵌L形阳角条施工做法

施工做法:

根据设计要求完成抹灰找平层施工后,将L形阳角条粘贴到阳角部位,采用挂线的方法来控制和检查粘贴的质量,要求阳角条全长挂浆满粘,允许间断粘贴,面层抹灰以阳角代替灰筋,并与阳角条的尖角小面抹平。如采用粉刷石膏材料抹灰时,可直接将L形阳角线粘贴到阳角部位,然后抹面即可。

阳角条分类:1、用于墙、柱、梁及门窗口等抹灰墙面的塑料阳角条;2、用于瓷砖墙面的阳角条。

优点:

1、阳角部位镶嵌了阳角线后,在观感上显现出角线顺直、明显、美观、整体效果极佳。

2、在施工作业时,以阳角线代替灰筋,更能便于作业人员的操作和保证抹灰质量的控制。

3、可有效起到对阳角部位的保护作用。

三十、楼梯踏步黏贴耐磨铜条做法

楼梯踏步阳角贴耐磨铜条,施工方法简单、美观大方、经久耐用。

三十一、木门扇刮漆施工做法

工艺做法:

(1)清理基层

(2)刮清油

(3)刮、批腻子

(4)打磨平整

(5)刷漆

(6)打补腻子

(7)打磨平整、光滑

(8)刷漆、刮平

(9)细磨

(10)刷漆,稍后根据干燥情况用大板刮平、刮光。

优点:

采用大板刮漆工艺,使油漆面平整光滑、光亮、颜色一致,质感厚实,同时也消除了刷纹、流坠等质量通病。

三十二、全丝吊杆在安装工程中的应用技术

材料特点:

全丝吊杆为一级圆钢在工厂进行全杆套丝,镀锌的成品杆件。在施工现场可根据使用的长短进行截取,然后将丝杆的一端安装上螺母、垫圈、胀管和内胀螺栓,形成自胀锚固端,从而起到具备悬挂吊杆的作用。

优点:

该工艺现场操作简便,安装速度快,安装后观感质量好。

三十三、热镀锌管采用沟槽连接技术

工艺做法:

热镀锌管推广沟槽连接技术,该技术选用优质橡胶密封圈,接头为高强度耐腐蚀球墨铸铁,寿命超过管材本身,沟槽接头的凸缘与管端沟槽周圈齿合,然后用高强螺栓锁定。

优点:

该技术具有操作简便,安装速度快,不需要二次镀锌除锈,后期维护方便,且较传统连接技术施工总费用节约10%~20%。

三十四、排水管道中离心铸铁管的应用技术

离心铸铁管组织致密,管壁薄,重量轻,接口采用不锈钢卡箍和橡胶圈连接,装卸方便。与承插式铸铁管、PVC管相比,具有维修简便,接头防渗漏、抗腐蚀、耐老化、降低噪音使用寿命长等特点。




生活给水部分的初步计算流程,很详细!

下面分享一下生活给水部分的初步设计计算流程(以一个有13栋塔楼及附属多层小商业的小区为例)

1.基本文件资料

项目小区主要有13栋塔楼。楼层数在23F~25F。建筑高度在23层高68.2m(屋面高71.2m);25层高74.2m。(屋面高77.2m)2幢高位消防水箱顶高度84.8m。商业为两层商业,建筑高度10.1m;地下室-5.00m,顶板覆土1m

市政资料:两路水源,引入管DN200;供水压力0.25mpa

附指标表:

2.用水量预测

查-《建筑给水排水设计标准》GB 50015-2019 — 3.2 用水定额和水压

根据3.7.1 条制作表格

注:a.该地区有节水要求(民用建筑节水设计标准》GB 50555-2010 — 3.1.1)一区特大城市2类住宅:取值200L (无节水要求的建议取值250L)

b.住宅每户按3.5人计算;(源于《民用建筑节水设计标准》GB 50555-2010 — 3.2.1)(默认人数,许多规范标准均未明确表明此数值)

c.商业源于GB 50015-2019 — 3.2.2表12(考虑到可能有餐饮取大值;而公共配套区小值)

3.生活水箱容积

查-《建筑给水排水设计标准》GB 50015-2019 — 3.8.3和 3.13.9(结合取加压区 20%)

为了计算方便取整个住宅为加压区,即:812.0*20%=162.4m³

选择图集:12S101《 矩形给水箱》;根据图集选择水箱高度

水泵房地面高度-5.0m;顶板覆土1m,正负零与室外高差0.2m,梁高0.8m;即:梁下净空约:3.0m;故水箱选择2.0m高+0.5m基础;有效水深1.8m

需要水箱面积:162.4/1.8=90.3㎡

结合地下室图纸布置水箱如:

1#生活水箱:7.0*7.0*2.0(m)有效容积:88.2m³

2#生活水箱:7.0*7.0*2.0(m)有效容积:88.2m³

总容积:176.4m³;满足要求(现实地下室水箱不可能如此工整;需要结合12S101 合理布置)

4.系统选择及分区

本项目采用变频供水,故根据规范GB 50015-2019–3.4进行分区;或参考《全国民用建筑工程设计技术措施 给水排水》(2009)–2.4进行合理分区

分三区加压供水

注:a.GB 50015-2019–3.2.12 工作压力0.1mpa;故市政供水高度为25m~10+8.2+2+水损

b.GB 50015-2019–3.4分区静压不大于0.45mpa;如何压力不宜大于0.2mpa,超出部分设置减压阀

5.设计秒流量

根据规范GB 50015-2019–3.7(计算过程就不列出来了。不想算的可以通过某些软件算出来)

注:a.设计秒流量计算时不建议采用节水标准。(因为节水定额对于整个小区,但无法反映每一户人家的用水量情况。加上本系统采用变频直供。取大值比较稳妥)

b.每户有两个卫生间一个厨房,一个洗衣机。根据GB 50015-2019–3.2.12户当量为洗脸0.75×2+坐便0.5×2+淋浴0.75×2+洗菜1+洗衣机1=6

c.商业采用市政供水,本计算不包括商业部分。

6.水泵设计流量及扬程

本系统采用变频直供,故设计秒流量等于设计流量;查阅水泵组资料采用熊猫的ABB系列水泵参数;或根据图集16S111《变频调速供水设备选用与安装》选水泵

根据规范GB 50015-2019–3.7、3.9或消防规范方法计算水泵扬程

7.二次消毒设施

8.到此处计算基本初步计算基本完成。




GB50096-2011 住宅设计规范

  • 规范名称:《GB50096-2011 住宅设计规范
  • 实施日期:2012-08-01
  • 被替标准号:GB50096-1999(2003年版)

内容简介

本规范是根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划(第一批)>的通知》 (建标[2008]102)号的要求,中国建筑设计研究院会同有关单位共同对《住宅设计规范》GB 50096—1999(2003年版)进行修订而成。

本规范适用于全国城镇新建、改建和扩建住宅的建筑设计。

本规范在修订过程中,修订组广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在充分征求意见的基础上,经多次讨论修改,最后经审查定稿。

本规范共分8章,主要技术内容是:总则;术语;基本规定;技术经济指标计算;套内空间;共用部分;室内环境;建筑设备。

本规范修订的主要内容是:
1.修订了住宅套型分类及各房间最小使用面积,技术经济指标计算,楼、电梯及信报箱的设置等;
2.增加了术语;
3.扩展了节能、室内环境、建筑设备和排气道的内容。

本规范中以黑体字标志的条文为强制性条文,必须严格执行。

规范目录

1 总则
2 术语
3 基本规定
4 技术经济指标计算
5 套内空间
5.1 套型
5.2 卧室、起居室(厅)
5.3 厨房
5.4 卫生间
5.5 层高和室内净高
5.6 阳台
5.7 过道、贮藏空间和套内楼梯
5.8 门窗
6 共用部分
6.1 窗台、栏杆和台阶
6.2 安全疏散出口
6.3 楼梯
6.4 电梯
6.5 走廊和出入口
6.6 无障碍设计要求
6.7 信报箱
6.8 共用排气道
6.9 地下室和半地下室
6.10 附建公共用房
7 室内环境
7.1 日照、天然采光、遮阳
7.2 自然通风
7.3 隔声、降噪
7.4 防水、防潮
7.5 室内空气质量
8 建筑设备
8.1 一般规定
8.2 给水排水
8.3 采暖
8.4 燃气
8.5 通风
8.6 空调
8.7 电气
本规范用词说明
附:条文说明

强制性条文

5.1.1 住宅应按套型设计,每套住宅应设卧室、起居室(厅)、厨房和卫生间等基本功能空间。

5.3.3 厨房应设置洗涤池、案台、炉灶及排油烟机、热水器等设施或为其预留位置。

5.4.4 卫生间不应直接布置在下层住户的卧室、起居室(厅)、厨房和餐厅的上层。

5.5.2 卧室、起居室(厅)的室内净高不应低于2.40m,局部净高不应低于2.10m,且局部净高的室内面积不应大于室内使用面积的1/3。

5.5.3 利用坡屋顶内空间作卧室、起居室(厅)时,至少有1/2的使用面积的室内净高不应低于2.10m。

5.6.2 阳台栏杆设计必须采用防止儿童攀登的构造,栏杆的垂直杆件间净距不应大于0.11m,放置花盆处必须采取防坠落措施。

5.6.3 阳台栏板或栏杆净高,六层及六层以下不应低于1.05m;七层及七层以上不应低于1.10m。

5.8.1 窗外没有阳台或平台的外窗,窗台距楼面、地面的净高低于0.90m时,应设置防护设施。

6.1.1 楼梯间、电梯厅等共用部分的外窗,窗外没有阳台或平台,且窗台距楼面、地面的净高小于0.90m时,应设置防护设施。

6.1.2 公共出入口台阶高度超过0.70m并侧面临空时,应设置防护设施,防护设施净高不应低于1.05m。

6.1.3 外廊、内天井及上人屋面等临空处的栏杆净高,六层及六层以下不应低于1.05m,七层及七层以上不应低于1.10m。防护栏杆必须采用防止儿童攀登的构造,栏杆的垂直杆件间净距不应大于0.11m。放置花盆处必须采取防坠落措施。

6.2.1 十层以下的住宅建筑,当住宅单元任一层的建筑面积大于650m2,或任一套房的户门至安全出口的距离大于15m时,该住宅单元每层的安全出口不应少于2个。

6.2.2 十层及十层以上且不超过十八层的住宅建筑,当住宅单元任一层的建筑面积大于650m2,或任一套房的户门至安全出口的距离大于10m时,该住宅单元每层的安全出口不应少于2个。

6.2.3 十九层及十九层以上的住宅建筑,每层住宅单元的安全出口不应少于2个。

6.2.4 安全出口应分散布置,两个安全出口的距离不应小于5m。

6.2.5 楼梯间及前室的门应向疏散方向开启。

6.3.1 楼梯梯段净宽不应小于1.10m,不超过六层的住宅,一边设有栏杆的梯段净宽不应小于1.00m。

6.3.2 楼梯踏步宽度不应小于0.26m,踏步高度不应大于0.175m。扶手高度不应小于0.90m。楼梯水平段栏杆长度大于0.50m时,其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。

6.3.5 楼梯井净宽大于0.11m时,必须采取防止儿童攀滑的措施。

6.4.1 属下列情况之一时,必须设置电梯:
1 七层及七层以上住宅或住户入口层楼面距室外设计地面的高度超过16m时;
2 底层作为商店或其他用房的六层及六层以下住宅,其住户入口层楼面距该建筑物的室外设计地面高度超过16m时;
3 底层做架空层或贮存空间的六层及六层以下住宅,其住户入口层楼面距该建筑物的室外设计地面高度超过16m时;
4 顶层为两层一套的跃层住宅时,跃层部分不计层数,其顶层住户入口层楼面距该建筑物室外设计地面的高度超过16m时。

6.4.7 电梯不应紧邻卧室布置。当受条件限制,电梯不得不紧邻兼起居的卧室布置时,应采取隔声、减振的构造措施。

6.5.2 位于阳台、外廊及开敞楼梯平台下部的公共出入口,应采取防止物体坠落伤人的安全措施。

6.6.1 七层及七层以上的住宅,应对下列部位进行无障碍设计:
1 建筑入口;
2 入口平台;
3 候梯厅;
4 公共走道。

6.6.2 住宅入口及入口平台的无障碍设计应符合下列规定:
1 建筑入口设台阶时,应同时设置轮椅坡道和扶手;
2 坡道的坡度应符合表6.6.2的规定;
表6.6.2 坡道的坡度
坡度 1:20 1:16 1:12 1:10 1:8
最大高度(m) 1.50 1.00 0.75 0.60 0.35

3 供轮椅通行的门净宽不应小于0.8m;
4 供轮椅通行的推拉门和平开门,在门把手一侧的墙面,应留有不小于0.5m的墙面宽度;
5 供轮椅通行的门扇,应安装视线观察玻璃、横执把手和关门拉手,在门扇的下方应安装高0.35m的护门板;
6 门槛高度及门内外地面高差不应大于0.15m,并应以斜坡过渡。

6.6.3 七层及七层以上住宅建筑入口平台宽度不应小于2.OOm,七层以下住宅建筑入口平台宽度不应小于1.50m。

6.6.4 供轮椅通行的走道和通道净宽不应小于1.20m。

6.7.1 新建住宅应每套配套设置信报箱。

6.9.1 卧室、起居室(厅)、厨房不应布置在地下室;当布置在半地下室时,必须对采光、通风、日照、防潮、排水及安全防护采取措施,并不得降低各项指标要求。

6.9.6 直通住宅单元的地下楼、电梯间入口处应设置乙级防火门,严禁利用楼、电梯间为地下车库进行自然通风。

6.10.1 住宅建筑内严禁布置存放和使用甲、乙类火灾危险性物品的商店、车间和仓库,以及产生噪声、振动和污染环境卫生的商店、车间和娱乐设施。

6.10.4 住户的公共出入口与附建公共用房的出入口应分开布置。

7.1.1 每套住宅应至少有一个居住空间能获得冬季日照。

7.1.3 卧室、起居室(厅)、厨房应有直接天然采光。

7.1.5 卧室、起居室(厅)、厨房的采光窗洞口的窗地面积比不应低于1/7。

7.2.1 卧室、起居室(厅)、厨房应有自然通风。

7.2.3 每套住宅的自然通风开口面积不应小于地面面积的5%。

7.3.1 卧室、起居室(厅)内噪声级,应符合下列规定:
1 昼间卧室内的等效连续A声级不应大于45dB;
2 夜间卧室内的等效连续A声级不应大于37dB;
3 起居室(厅)的等效连续A声级不应大于45dB。

7.3.2 分户墙和分户楼板的空气声隔声性能应符合下列规定:
1 分隔卧室、起居室(厅)的分户墙和分户楼板,空气声隔声评价量(Rw+C)应大于45dB;
2 分隔住宅和非居住用途空间的楼板,空气声隔声评价量(Rw+Ctr)应大于51dB。

7.4.1 住宅的屋面、地面、外墙、外窗应采取防止雨水和冰雪融化水侵入室内的措施。

7.4.2 住宅的屋面和外墙的内表面在设计的室内温度、湿度条件下不应出现结露。

7.5.3 住宅室内空气污染物的活度和浓度应符合表7.5.3的规定。
表7.5.3 住宅室内空气污染物限值
污染物名称 活度、浓度限值
氡 ≤200(Bq/m3)
游离甲醛 ≤0.08(mg/m3)
苯 ≤0.09(mg/m3)
氨 ≤0.2(mg/m3)
TVOC ≤0.5(mg/m3)

8.1.1 住宅应设置室内给水排水系统。

8.1.2 严寒和寒冷地区的住宅应设置采暖设施。

8.1.3 住宅应设置照明供电系统。

8.1.4 住宅计量装置的设置应符合下列规定:
1 各类生活供水系统应设置分户水表;
2 设有集中采暖(集中空调)系统时,应设置分户热计量装置;
3 设有燃气系统时,应设置分户燃气表;
4 设有供电系统时,应设置分户电能表。

8.1.7 下列设施不应设置在住宅套内,应设置在共用空间内:
1 公共功能的管道,包括给水总立管、消防立管、雨水立管、采暖(空调)供回水总立管和配电和弱电干线(管)等,设置在开敞式阳台的雨水立管除外;
2 公共的管道阀门、电气设备和用于总体调节和检修的部件,户内排水立管检修口除外;
3 采暖管沟和电缆沟的检查孔。

8.2.1 住宅各类生活供水系统水质应符合国家现行有关标准的规定。

8.2.2 入户管的供水压力不应大于0.35MPa。

8.2.6 厨房和卫生间的排水立管应分别设置。排水管道不得穿越卧室。

8.2.10 无存水弯的卫生器具和无水封的地漏与生活排水管道连接时,在排水口以下应设存水弯;存水弯和有水封地漏的水封高度不应小于50mm。

8.2.11 地下室、半地下室中低于室外地面的卫生器具和地漏的排水管,不应与上部排水管连接,应设置集水设施用污水泵排出。

8.2.12 采用中水冲洗便器时,中水管道和预留接口应设明显标识。坐便器安装洁身器时,洁身器应与自来水管连接,严禁与中水管连接。

8.3.2 除电力充足和供电政策支持,或建筑所在地无法利用其他形式的能源外,严寒和寒冷地区、夏热冬冷地区的住宅不应设计直接电热作为室内采暖主体热源。

8.3.3 住宅采暖系统应采用不高于95℃的热水作为热媒,并应有可靠的水质保证措施。热水温度和系统压力应根据管材、室内散热设备等因素确定。

8.3.4 住宅集中采暖的设计,应进行每一个房间的热负荷计算。

8.3.6 设置采暖系统的普通住宅的室内采暖计算温度,不应低于表8.3.6的规定。
表8.3.6 室内采暖计算温度
用 房 温度(℃)
卧室、起居室(厅)和卫生间 18
厨房 15
设采暖的楼梯间和走廊 14

8.3.12 采用户式燃气采暖热水炉作为采暖热源时,其热效率应符合现行国家标准《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》GB20665中能效等级3级的规定值。

8.4.1 住宅管道燃气的供气压力不应高于0.2MPa。住宅内各类用气设备应使用低压燃气,其入口压力应在0.75倍~1.5倍燃具额定范围内。

8.4.3 燃气设备的设置应符合下列规定:
1 燃气设备严禁设置在卧室内;
2 严禁在浴室内安装直接排气式、半密闭式燃气热水器等在使用空间内积聚有害气体的加热设备;
3 户内燃气灶应安装在通风良好的厨房、阳台内;
4 燃气热水器等燃气设备应安装在通风良好的厨房、阳台内或其他非居住房间。

8.4.4 住宅内各类用气设备的烟气必须排至室外。排气口应采取防风措施,安装燃气设备的房间应预留安装位置和排气孔洞位置;当多台设备合用竖向排气道排放烟气时,应保证互不影响。户内燃气热水器、分户设置的采暖或制冷燃气设备的排气管不得与燃气灶排油烟机的排气管合并接入同一管道。

8.5.3 无外窗的暗卫生间,应设置防止回流的机械通风设施或预留机械通风设置条件。

8.7.3 每套住宅应设置户配电箱,其电源总开关装置应采用可同时断开相线和中性线的开关电器。

8.7.4 套内安装在1.80m及以下的插座均应采用安全型插座。

8.7.5 共用部位应设置人工照明,应采用高效节能的照明装置和节能控制措施。当应急照明采用节能自熄开关时,必须采取消防时应急点亮的措施。

8.7.9 当发生火警时,疏散通道上和出入口处的门禁应能集中解锁或能从内部手动解锁。




老工人谈经验,给排水做法说明包你会

 室外给排水

管材、检查井、井盖;室外排水管径大于500的采用钢筋砼排水管,小于等于500的采用UPVC管双壁波纹管,室外给排水井盖雨水口采用复合井盖,井盖承重标准:绿化带轻型、人行道普通型、消防通道重型。涉及商业主要人行道区井盖采用装饰井盖,给水系统室外园建用水点配洒水复合井埋地处理,采用专门的园林绿化龙头,管道采用PPR或PE给水管道,分期开发的工地,每期的室外给水主管需采用阀门隔断便于检修,排水系统:检查井、雨水口采用砂砖砌用。禁止使用红砖,工程施工中,检查井必须采用现浇的砼临时井盖封堵,阀门井排水设施,应该放空管或井底需采用井底大于200厚的中粗砂石垫层,不允许采用砼垫层。

室内给排水

室内给排水

给水管选择:室内暗装:采用PPR给水管,冷水管采用1.6MPa,热水管采用2.0MPa,热熔连接。外墙铺设或管道井明装:钢塑给水管;毛坯房预留的给水管接口,必须凸出抹灰面10mm;并每户预装1个普通水龙头。住宅预留的公共清洁取水龙头设置于水表井内,每二层至少设一个。入户冷热给水管埋楼板铺设时:给水管离墙的垂直距离宜为200mm,不允许小于100mm;毛坯房交楼时,必须采用蓝色、红色线条分别标明冷热水暗埋管线在地面、墙面的走向,并沿线注明“热水管”、”冷水管“等字样标记,便业主装修时注意;装修房交楼时,要求采用粘贴塑料线形标记等类似方式标注隐蔽管线位。

排水系统

室内排水管道和外墙排水管道选用普通U-PVC排水管。沉箱式厨卫间应紧贴结构板加设侧排地漏(不可实施情况下方可考虑直排地漏),填充层面层上同时预留直排地漏。非降板设计的隔层排水系统,管件要求选用带检查口管件。安装于下层厨卫顶板下的排水横管,其最低点标高应达到H+2.40,严禁低于H+2.25。卫生间地漏、洗衣机地漏、浴缸排水管、柱盆排水管、洗菜盆排水管:配S型存水弯;阳台排水地漏配P型存水弯。首层私家花园、公共水表井应配套排水设施。

器具安装

台面盆、柱盆、洗菜盆龙头均采用角阀、软管连接的冷热水龙头,毛坯房台面盆、柱盆预留冷热水口。安装高度:燃气热水器的给水管口标高为H+1.15;电热水器的给水管口标高为H+1.15;公共卫生间淋浴龙头标高为H+0.80;浴缸龙头标高为H+0.65;洗衣机龙头标高为H+1.15;花洒供水龙头标高为H+1.15;其固定支座标高为H+1.65;台面盆、柱盆、洗菜盆预留冷热水口标高(即角阀标高)为H+0.45;坐便器进水角阀标高为H+0.15,角阀中心离坐便器中心水平间距宜为140mm。

冷热水管:管口的水平间距为150mm;安装高度:冷水横管距完成地面0.25米、热水横管距距完成地面0.40米。

预留预埋:楼板内预埋或预留给水管槽要求:于浇筑混凝土前采用合适PVC管(内灌满沙)绑扎于结构面筋上约10mm位置,采用铁丝固定,每1米一个点,不得日后凿槽埋设,预留的管槽要求统一、平直,不得敷设在建筑结构层内。

墙体内给水管槽施工要求

位于砖墙内:应在墙体砌筑时预留合适深度的凹槽;位于加气块墙体内:先于墙体面放线,后采用机械开槽方式开凿。楼板洞口预留:采用合适口径的镀锌钢套管(配拉手),要求套管2端封闭后,采用铁丝和铁钉等固定于模板上,待砼初凝后立即取出。热水器排烟洞套管:采用DN150的薄壁钢管预留,管中心标高为H+2.40。

空调套管:在钢筋砼墙、梁上预留:采用DN80的PVC管预留;在砌体上预留:采用DN80的U-PVC管预制的砼套管;安装高度:分体空调套管顶标高为距顶板420MM,柜式空调套管中心标高为H+0.15。

卫生间排气扇套管:在钢筋砼墙、梁上预留:采用DN100的PVC管预留;在砌体上预留:采用DN100的U-PVC管预制的砼套管安装高度:套管中心标高为H+2.40。抽油烟机排烟洞套管:采用DN150的PVC管预留,管中心标高为H+2.50。洁具预留板洞中心离完成墙面(指瓷片表面)间距如下(按市场主流品牌洁具尺寸):浴缸350x40mm(侧面、靠龙头面)、坐便器305mm、柱盆205mm、台盆150mm、地漏(厨房和淋浴间地漏除外)150mm、淋浴间地漏150x150mm,厨房地漏650mm。

其他

上人和非上人屋面、种植屋面侧排地漏施工要求,其底面结构面10mm;卫生间,厨房,阳台和过道楼面直埋地漏施工要求:其面紧贴结构楼板层。屋顶管道支架固定:在单独的砼墩(尺寸:300mm*200mm*150mm)上预埋角铁支架,后采用镀锌管卡固定,禁止用膨胀螺栓直接固定在屋面结构层或防水层,施工临时给排水:给水管道大于等于50的管道采用钢管,小于50管道UPVC给水管道,排水路口洗车专用的沉沙石池有效的容积大于2㎡,过路排水管道采用钢筋砼排水,排水明沟必须采用砖砌,内尺寸(宽*深)250mm*200mm每50米应设一个大于0.5m³的沉砂池,否则禁止排入正式的排水管道。

辅材

室外阀门连接:螺栓:采用镀锌材质;垫片:采用耐腐蚀的塑胶垫片或石棉垫;钢法兰:采用国标系列,安装前必须刷涂二道防锈漆。管道固定:管卡:属成品,镀锌材质;角钢:采用国标系列,加工前必须刷涂一道防锈漆。室内热浸镀锌消防钢管防腐做法:(按施工顺序);底漆:刷涂一道环氧漆(灰色),干膜厚度30 um;面漆:刷涂一道醇酸磁漆(红色),干膜厚度 35 um;面漆:刷涂一道醇酸磁漆(红色),干膜厚度 35 um。成品保护:埋设于楼板预留管槽的给水管道管顶必须有不少于15mm厚的水泥砂浆保护层。给排水立管:安装完成后必须采用普通塑料薄膜保护,不允许砂浆及油漆等污染,以完好交付。设备、阀门、消防箱:保护措施必须抗打击和污染。




各种装饰材料用量计算方法汇总

一、怎样贴墙材料用量

贴墙材料的花色品种确定后,可根据居室面积大小合理地计算用料尺寸,考虑到施工时可能的损耗,可比实际用量多买10%左右。计算贴墙材料的方法有两种:

1.以公式计算,即将房间的面积乘以2.5,其积就是贴墙用料数。如20平方米房间用料为20*2.5=50m。还有一个较为精确的公式:

  S=(L/M + 1)(H + h) + C/M

  其中:S—所需贴墙材料的长度(米)

  L—扣去窗、等后四壁的总长度(米)

  M—贴墙材料的宽度(米),加1作为拼接花纹的余量;

  H—所需贴墙材料的高度(米)

  h—贴墙材料上两个相同图案的距离(米)

  C—窗、门等上下所需贴墙的面积(平方米)

  2.实地,这种方法更为准确,先了解所需选用贴墙材料的宽度,依此宽度测量房间墙壁(除去门、窗等部分)的周长,在周长中有几个贴墙材料的宽度,即需贴几幅。然后量一下应贴墙的高度,以此乘以幅数,即为门、窗以外部分墙壁所需贴墙材料的长度(米)。最后仍以此法测量窗下墙壁、不规则的角落等处所需用料的长度,将它与已算出的长度相加,即为总长度。这种方法更适用于细碎花纹图案,拚接时无需特别对位的贴墙材料。

二、涂料用量估算法

介绍一种简单的计算方法:

房间面积(平方米)除以4,需要粉刷的墙壁高度(分米)除以4,两者的得数相加便是所需要涂料的公斤数。例如,一个房间面积为20平方米,墙壁高度为16分米(除12分米的墙裙),那么,就是(20÷4)+(16÷4)=9,即9公斤涂料可以粉刷墙壁两遍。

再给你一个公式,墙漆施工面积=(面积×80%-10)×3

建筑面积就是购房面积,现在的实际利用率一般在80%左右,厨房、卫生间一般是采用磁砖、铝扣板的,该部分面积大多在10平,该计算方法得出的  面积包括天花,吊顶对墙漆的施工面积影响不是很大,可以不予考虑。

用漆量:按照标准施工程序的要求底漆的厚度为30微米,5升底漆的施工面积一般在65-70平;面漆的推荐厚度为60-70微米,5升面漆的施工面积一般在30-35平。

底漆用量=施工面积÷70;面漆用量=施工面积÷35

三、装修中的人工、材料、机械消耗量是预算定额中的主要指标,其计算公式如下:

定额人工费=定额工日数*日工资标准

定额材料费=材料数量*材料预算价格+损耗费+运输费+机具费+管理费+税收。由于各地的物料价格不同,装修费用也不尽相同,但装修工程量计算公式的是致的,装修时可根据下面实例中的计算公式计算材料用量。

地面砖用量:

每百米用量=100/[(块料长+灰缝宽)*(块料宽+灰缝宽)]*(1+损耗率)

例如选用复古地砖规格为0.5*0.5M,拼缝宽为0.002M,损耗率为1%,100平方米需用块数为:

100平方米用量=100/[(0.5+0.002)*(0.5+0.002)*(1+0.01)约等于401块

顶棚用量:

顶棚板用量=(长-屏蔽长)*(宽-屏蔽宽)

例如以净尺寸面积计算出pvc塑料天棚的用量。pvc塑胶板的单价是50.81元每平方米,屏蔽长、宽均为0.24M,天棚长为3M,宽为4.5M,用量如下:

顶棚板用量=(3-0.24)*(4.5-0.24)约等于11.76每平方米

包门用量:

包门材料用量=门外框长*门外框宽

例如(如图)用复合木板包门,门外框长2.7M、宽为1.5M,则其材料用量如下:

包门材料用量=2.7*1.5=4.05平方米

壁纸用量:

壁纸用量=(高-屏蔽长)*(宽-屏蔽宽)*壁数-门面积-窗面积




水电安装工程标准做法有哪些?

      1.1材料使用标准

  (1)水电管材:材料品牌、规格要满足合同要求,壁厚及材料性能要满足规范和设计要求。

  (2)电线电缆:电线电缆相关检测合格资料、线芯截面尺寸、导电系数满足规范及设计要求。

  1.2工程质量标准

  (1)实测实量标准

  座便预留排水管孔距偏差[0,15]mm

  同一室内底盒标高差≤10mm

  同一室内面板/插座标高差≤5mm

  (2)交付观感质量标准

  对讲机对讲功能不正常可视功能不正常按键开锁功能不正常表面破损、污染

  安防系统布防、设防测试正常,安防设备表面无破损、污染现象

  户内配电箱:开关功能正常、对应控制电路标示清晰,与实际对应准确、控制箱安装水平、表面无破损污染

  地暖/散热器:开关启闭灵活、管根收口平顺、散热器安装端正

  开关:表面无破损、污染、划伤现象,启闭顺畅、对应控制终端正确、开关/面板安装端正、收口不粗糙

  插座:相序测试正确(左零右相,接地在上),短路保护测试正常,表面无污染、破损及收口粗糙现象

  照明:灯位照明通电正常

  1.3工程标准做法

  (1)预留预埋

  砌体墙线槽要采用机械切割开槽,禁止锤击敲打开槽;电线管道的嵌墙深度和宽度应满足要求,管道安装完用砂浆或细石混凝土填充,表面抹灰层挂钢丝网(规格10*10*0.7mm)。(参见图1)

  小型空心砌块墙体的给水管、电线管可套入空心孔洞内或开槽后埋置在砌块的空心孔洞内。

  线盒预埋:用两个线盒并排时线盒间距控制在1.0mm,或者采用连体盒,避免插座和开关面板安装完后中间露缝较大;强弱电禁止使用连体盒。同一面墙上的两个、三个及以上插座和开关面板安装完后要在同一水平线上或竖向线上。

  卫生间、阳台顶板照明建议不埋设线盒,直接预埋线管,防止在线盒处漏水现象。(参见图2)

  管道穿屋面时必须设套管,浇筑前必须在模板上放线并牢固地固定套管。套管上口高出完成面不小于50mm,对于小管径管道,套管管径应比管道管径大两号。对于大管径管道,套管管径应大于管道外径50mm。点这免费下载施工技术资料

  配电箱宽度超过500mm时,其顶部应安装混凝土过梁;超过300mm时,在其顶部应设置钢筋砖过梁,使用3根Ф6钢筋,以防止箱体受压变形。

  (2)卫生间穿墙水管

  卫生间给水管穿反坎:卫生间给水管不得直接从门槛或沿地面墙根处穿入卫生间。可选方式如下:

      1)卫生间给水管在反坎外立面上返200mm从砌体墙内穿设;

  2)卫生间穿反坎给水管顺反坎方向埋设一段距离再上返至砌体墙面,不直接穿过反坎,应控制好给水管埋设位置(弯头部位应在反坎的截面距中部位),不得在反坎内形成贯通渗漏点。(参见图3)

  水管只能沿混凝土反坎预埋管槽或开槽埋设,不能在卫生间地面上进行敷设,排水管不能在天花打孔固定。卫生间、厨房给水管必须暗敷,并尽量走在墙体内,卫生间的给水管不允许走地面。

  管根封堵:为防止渗漏,管洞封堵应采用细?石混凝土分两次进行,且第二次封堵后应留20mm凹槽。闭水检验合格后方可开始管道周边的防水施工。

  排水立管洞口二次封堵要采用模板顶撑,不能采用铁丝吊模。推荐采用成品吊洞模具,根据管道管径和预留孔大小选用封堵定型模具进行管洞封堵。(参见图4、图5)

  包封管道:要求在卫生间排水立管安装后,一律做好细石混凝土护根,高度凸出地面200mm(有沉箱的要求高度凸出沉箱结构面250mm),卫生间排水立管包封时砌体要在砼护根上或者混凝土反坎上进行砌筑,管井砖墙与卫生间反坎交界处必须挂钢丝网,待管井和卫生间墙体砌筑完成后一并进行抹灰。(参见图6)

  (3)穿外墙空调管

  当外墙为砌体时,不宜在砌体墙上直接开空调管洞,建议采用预制混凝土块代替砌块,预制混凝土块时须预埋套管,套管内高外低避免倒坡。对于小管径管道,其套管管径应比管道大两号,大直径管道套管比管径大50mm,管道接口不得设在套管内;套管与管道之间的缝隙应用柔性阻燃材料密实填充,柔性填料可选用聚氨酯发泡或石棉绳填充。(参见图7、图8)

       在外墙为混凝土结构时,在结构主体施工时预埋DN80的PVC套管以避免后期钻孔。PVC管表面应用砂纸打毛,PVC管两端须与墙面相平,内外高差20mm,按照内高外低原则设置坡度。有外保温或饰面过厚时,须在保温或饰面施工前用小一号的套管接长预埋套管与饰面或保温层平齐,外保温与PVC套管间采用打发泡胶方式进行严密封堵。

  1.4工程禁止做法

  (1)未采用机械切割,直接在砌体墙上打凿线槽

  禁止做法描述:直接在砌体墙上打凿线槽,破坏砌体墙整体稳定性,后期抹灰易出现开裂隐患。

  (2)给水管直接从防水反坎根部或门下槛穿设

  问题做法描述:给水管直接从防水反坎根部或门下槛穿设,形成贯通的渗漏通道,导致渗漏现象出现。

  (3)穿楼板管道洞口因模板支设不到位,造成砼浇筑不密实;卫生间给、排水管在地面、天棚打孔固定,造成渗漏

  禁止做法描述:排水立管洞口模板支撑不牢、封堵不严密,造成砼浇筑不密实。另外,如模板采用铁丝固定,当铁丝锈蚀后易出现渗漏。

  禁止问题描述:给水水管沿卫生间防水地面敷设并打钉固定,或排水水管沿卫生间顶棚敷设并打钉固定吊码,引起渗漏。点这免费下载施工技术资料

  (4)开关插座面板不平齐、面板漏缝

  禁止问题描述:开关插座面板不平齐,面板周边未抹灰收口,露缝

  (5)公共区间机电安装缺乏规划、不协调

  禁止做法描述:多家施工单位分开施工,筒灯、开关由安装单位施工,消防器材由消防单位施工,缺乏统一协调,各自为战。

  禁止做法描述:电梯前室消防箱未嵌墙安装,阻碍通道空间。






水电安装算量规范及支吊架计算

 概况和使用范围

《建设工程工程量清单计价》(GB50500-2003)安装工程计价规范共有十三个部分1140个清单项目,基本满足并适用于工业与民用(含公用建筑)的给排水、采暖、通风空调、、照明、通信、智能等设备、管线的安装工程和一般机械设备安装工程量清单编制和计价的需要。不适用于专用设备安装工程量清单的编制计价,比如化工、冶金、矿山、电力等行业,他们应使用行业的专业安装定额。

给排水工程

1. 冷热水淋浴器工程量的位置为水平管与支管的交接处

2. 冷热水洗脸盆给水为给水管与支管的交接处,排水管以排水管出地面250px

3. 座便器给水以角阀为界,排水以出地面250px

4. 一般计算规则中建筑物外墙皮1.5米为室内部分

5. 室内DN32及以内给水已包括管卡及托钩制作安装

6. 台式洗脸盆(浴盆)安装不包括台板及支架

7. 铸铁排水管、塑料排水管均包括管卡及托吊架、透气帽制作安装

8. 螺纹水表组成与安装中已包括了相应的螺纹闸阀安装,计算阀安装工程量时不应重复计算

9. 管道支架工程量计算:

⑴水平钢管支架最大间距见采暖专业工程

10.各种水箱安装均未包括连接管,可执行室内管道安装相应项目

11.各类水箱均未包括支架制作安装,如为型钢支架,应执行第一册“一般管道支架”项目

12.成品玻璃钢水箱安装按水箱容量执行钢板水箱安装项目,人工乘以系数0.9

13.水泵房中压力表自带1个DN15的蝶阀,1个水表弯

14.水处理间离子交换器安装套用“化学工业设备安装工程”

15.除污器安装套用工业管道安装工程

消防工程

1. 室内消火栓安装项目中不包括消防按钮的安装,消防按钮应执行第一章相应项目另行计算

2. 室内消火栓组合卷盘安装,执行室内消火栓安装*1.2

3. 阀门、法兰安装,各种套管制作安装,不锈钢管及管件,钢管和管件及泵间管道安装,管道系统强度试验、严密性试验和冲洗等,执行第六册工业管道工程

4. 消火栓管道、室外给水管道及水箱制作安装,执行第八册给排水工程

5. 各种仪表安装及带点讯号的阀门、水流指示器、压力开关、驱动装置及泄露报警开关的接线、校线等,执行第十册自动化仪表

6. 泡沫液储罐、设备支架制作、安装等,执行第五册静置设备与工艺金属结构制作安装

7. 设备及管道除锈、刷油及绝热工程,执行第十一册刷油防腐

8. 其他报警装置适用于雨淋、干湿两用及预作用报警装置

9. 设置于管道间、管廊内的管道、阀门(阀门、过滤器、伸缩节、水表等)其项目人工*1.3

室内采暖工程

1. 散热器安装中不带阀门的散热器安装时,每组增加两个活接头

2. 室内公称直径≤32mm的采暖管道安装,其相应管卡、托钩的制作安装已包括在管道安装项目内,不应重复计算,但其除锈、刷油应单独计算

3. 采暖管道穿厨房、卫生间楼板时活特殊情况下穿梁时要设钢套管

4. 管道支架重量计算:

⑴ 室内管道支架的设置原则一般为:散热器支管长度大于1.5m时,应在中间安装管卡活钩钉;采暖立管管卡设置,楼层层高≤5m时,

5. 柱形散热器安装是按地面安装考虑的,如为挂装,人工*系数1.1,材料、机械不变

6. 低温地板辐射采暖中的过滤器安装套用阀门安装相应子目

7. 工厂车间内采暖管道以采暖系统与工业管道碰头点为界

8. 设在高层建筑内的加压泵间管道与本章项目的界线,以泵间外墙皮为界。

通风空调工程

1. 各类通风管道,若整个通风系统采用渐缩管均匀送风者,圆形风管按平均直径,矩形风管按平均周长计算,套用相应规格项目,人工*2.5

2. 通风管道未包括支架制作

3. 风管制作安装按图注不同规格以展开面积计算,检查孔、测定孔、送风口、吸风口等所占面积不扣除,圆形风管:F=3.14*D*L

4. 计算风管长度时,一律以图注中心线长度为准,包括弯头、三通、变径管、天圆地方等管件的长度,但不包括部件所在位置的长度,其直径和周长按图注尺寸展开,咬口重叠部分不加

5. 单肩重100kg以上的空调设备支架执行第五册相应项目

6. 空调冷却水系统项目执行第八册

7. 铝合金软风管和铝箔保温软风管安装按图示管道中心线长度以延长米计算。

电气工程

1. 配管工程中未包括接线箱、接线盒、支架的制作安装及插接式母线槽支架制作,槽架制作及配管支架应另套铁构件相应项目

2. 照明线路6mm2以上的套用动力穿线项目

4. 照明器具安装不包括调试工作

5. 提供电能的为电力电缆,控制功能的为控制电缆

6. 利用基础钢筋做接地极,条形基础的面积是按基础本身尺寸计算的,不是指条基围成的封闭面积

7. 电视插座安装应套用12-676、12-677子目,网络插座可套用“电话出线口”相应项目。12-678、12-679为有线电视系统的接线盒

8. ZR-RVS-2*1.0阻燃型绝缘线如用于电力传送应套用二册项目,如用于信号传输,应套用十二册项目(12-124屏蔽软线或者是2-1171-多芯软导线二芯以内

9. 基础槽钢制作底面周长

10.电缆在一般山地、丘陵地区敷设时,其项目人工*1.3

11.电缆敷设按铜芯考虑的,铝芯电缆人工和机械*0.7,这其中包括电缆头也乘以0.7系数

12.双屏蔽电缆头制作安装人工*1.05

13.电力电缆敷设项目是按三芯电缆考虑的,五芯电缆*1.3,六芯电缆*1.6,每增加一芯增加30%。单芯电力电缆*0.67.截面400-800mm2的单芯电缆按400mm2执行,800-1000mm2按400mm2电缆*1.25。电缆头也乘以系数

14.直径φ100以下的电缆保护管敷设按十二章配管配线项目执行

15.户内冷缩式电缆头执行热缩电缆头,人工*0.8

20.电缆中间头按250m一个

21.油浸电力变压器安装项目同样适用于自隅式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器项目*2.0,整流变压器按同容量电力变压器*1.6

22.变压器器身检查:4000KVA以下是按吊芯检查考虑,以上是按吊钟罩考虑,如果4000KVA以上的变压器需吊芯检查时,机械台班*2.0

23.干式变压器如带有保护罩,人工和机械*1.2

24.独立避雷针的加工执行一般铁构件制作项目或按成品计算

25.防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷座均压环时,可执行户内接地母线敷设项目

26.利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的,如主筋采用对焊方式,项目乘以系数0.5

27.接地极制作安装以根为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算

28.接地母线、避雷线敷设以10m为计量单位,其长度按施工图水平和垂直规定长度另加3.9%的附加长度计算。




给排水设计进阶艺术领域之路秘籍

 一、 地漏的水封

《建筑给水排水设计规范》(GBJ15-88)(1997年版)第3.2.8A条规定“地漏的顶面标高应低于地面5~10mm,地漏水封深度不得小于50mm。”此条规定目的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水设计说明中很少有人提及,建设及施工单位为了降低造价使用市场上价格低廉的地漏,这种地漏水封一般不大于3厘米,满足不了水封深度要求。另外,居民装修房子时选用装修市场上的不锈钢地漏替代原来的塑料地漏,外表虽光亮美观,内部水封同样很浅。当排水时,地漏的水封由于正压(较低楼层)或负压(较高楼层)被破坏,臭气进入室内。好多居民反映家中有臭味,而且厨房排油烟机打开时更加严重,就是水封由于压力波动被破坏的原因。有的住宅厨房内设置了地漏,由于长时间没有补水,特别冬季供暖时水封容易干涸,应经常给地漏补水。建议设计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少,可以不设置地漏。

 二、 排水塑料管道噪音较大

随着普通排水铸铁管道的淘汰,排水管道普遍使用塑料管道,但是普通 UPVC管道的排水噪音要比铸铁管高约10dB,若排水立管靠近卧室,加上现浇楼板的隔音效果较差,住户能明显感觉到排水管道的噪音,降低了生活质量。卫生器具布置时要尽量考虑使排水立管远离卧室和客厅,管材考虑新型降噪产品。芯层发泡UPVC管道和UPVC螺旋管则能明显降低噪音,市场上新出现了一种超级静音排水管则加入了特殊吸声材料,噪音低于排水铸铁管。各种管材(Φ110mm)噪声水平比较:UPVC管58db;铸铁管46.5db;超级静音排水管45db。(测试地点位于距离管道一米处,排水量为2.7L/S,环境噪声42db。)

 三、 吸气阀的应用

设计中经常遇到排水立管无法穿越楼层伸出屋面的情况,此时只能加大排水管径增加排水能力,排水效果不理想,容易形成负压,破坏水封。若在立管顶部设置吸气阀即可解决,该阀负压时开启吸气,正压时关闭,臭气无法逸进室内。该阀还有如下作用:

 1. 替代室外通气帽,建筑屋面干净美观。

 2. 替代环形通气管及通气立管,节约空间。

 3. 替代器具透气管,保护水封。

 4. 作为排水检查口,便于疏通管道。

该阀发明于1974年,在欧洲、美国、日本得到广泛的应用,最近几年在深圳、广州等地也有工程实例,经实践证明效果良好。

四、 排水支管户内检修

由于卫生间漏水引起上下层邻居间纠纷的现象越来越多,漏水主要原因在于排水横管敷设于楼板下,居民装修时破坏管道及防水层。因此,卫生间应设计成下沉式,下沉350~400毫米,将排水横管布置在本层内,防水层设在管道下方,发生堵塞及漏水均在本层解决。为了减少下沉空间,可以选用后排水坐便器及多通道地漏,卫生间吊顶后的高度能保证2.40米左右。

 五、 坐便器排水口位置

目前坐便器的型号规格较多,下排水口的位置要求不同,设计施工中应选择合理的位置以便适应多数居民的要求,否则完工后很难改变。我们在回访中,好多居民抱怨坐便器排水口距墙面距离不够,选择便器时颇费周折。有的工程由于设计没有注明洁具间距,施工人员将排水口偏向中间甩口,导致住户无法安装淋浴房。综合多个厂家的产品样本,排水口距墙面的距离为305毫米,考虑装修前的墙面的距离宜为340毫米,住户反映较好。另外,施工图纸应有各种卫生洁具的定位尺寸。

 六、 空调凝结水的处理

随着生活水平的提高,家庭安装多台空调比较普遍,无组织排放凝结水容易引起上下楼层居民纠纷,设计时应充分考虑多数住户的生活习惯,预留空调板并设计凝结水排水管。排水管应设专用管道并散流至附近雨水口,不宜直接接入雨水井。曾经发生过雨水井堵塞造成合用管道内雨水沿凝结水管倒灌进入底层住户的悲剧。

 七、 水表出户的问题

     随着居民对私密性和安全性的重视,水表出户甚至出楼势在必行,远传水表、卡式水表的出现也为水表出户创造了条件。

  1)可以在一层设置独立对外开门的水表房,将水表集中设置,每户设单独立管,互不影响。

 2)结合暖气分户计量管道井,将分户给水立管布置井内,室外设置水表池。

 3)在休息平台设管道井,将分户水表及管道集中排列。

  4)户内设置水表,采用远传或卡式水表。

 5)南方地区由于不必考虑保温,地下水位较高的原因,可以采用地上式安装。

     为便于抄表,上述方案均应设置数据采集器,显示于建筑物外墙或物业中心。

八、 给水管道减压降噪

      住宅中双卫的设置已经比较普遍,厨卫距离铰远,管线加长,有的设计人员仍然将进户管道设计成DN20,末端用水时容易产生噪音。有的城市市政自来水的压力较高,约为0.30~0.40Mpa,三层以下的管道压力较高,水流过快引起管道接近共振产生颤动和噪声,用水高峰还会影响顶部楼层的供水。建议分户水管采用DN25,设置可曲挠橡胶接头,低层部分设置减压装置(减压阀、减压孔板、节流塞等)。

 九、 七层住宅干式消火栓的必要性

      按照《建筑设计防火规范》条文说明中的解释,不超过七层的普通住宅可以不设消火栓系统。北方某城市消防局从安全角度考虑要求设置消火栓,但是自来水公司为了防止消防水回流污染生活用水不给接市政管道,实际上成了干式消火栓系统。发生火灾时由消防车通过水泵接合器向室内消火栓供水,或者直接由消防车供水扑灭火灾。本人认为这种情况下的干式消火栓可以取消,因为发生火灾的前10分钟内消防车尚未到达,消火栓内无水无法由居民展开自救,等消防车到达后,消防队员可以直接从消防车接水龙带取水灭火,随着消防设备的更新,对于七层住宅完全可以从室外灭火。如前所述,干式消火栓系统成了一种投资的浪费,因此可以不设干式消火栓或者设置湿式消火栓,为了防止回流污染可以设置止回阀和防污隔断阀。

 十、 二次供水的水质

     二次供水的传统做法是水池和水箱联合供水,在水箱出水管前设消毒装置,生活水池或水箱一般与消防水池或水箱合用。实际运行中,有的物业公司疏于管理,消毒设备的运行并不能达到设计效果。由于消防管道系统内水为死水,每月消防水泵巡检时,部分死水流入贮水池,消防管道与生活水箱及水池均连通,水体中细菌会交叉感染。设计中将生活与消防水池(箱)分开设置,根据市政供水情况区别对待:供水不可靠的工程,底层设置大容量不锈钢水箱,出水消毒后由变频供水设备分区减压供水;双路供水的工程底层仅设置小容量不锈钢水箱贮存2小时生活用水量,由恒压变频供水设备分区减压水。若建筑物要求稳定的水压,则在屋顶设置小容量水箱(1~2小时用水量)进行稳压,由于水滞留时间短,可以不设消毒设备。这样大大降低了水质污染的几率,运行效果良好。




消防工程验收的重点有哪些?

一、建筑防火

土建防火封堵不到位:

1、给水管道穿越楼板、墙体部位未封堵。

2、电气管、桥架穿越越楼板、墙体部位未封堵。

3、穿越平层及竖向的桥架内未采用防火封堵。

4、通风、空调、防排烟管道越楼板、墙体部位未封堵。

5、土建预留洞口后开孔未封堵。

6、土建风道未封堵。

7、玻璃幕墙与楼板隔墙处的缝隙未用不燃材料填充密实。

8、防火墙未到顶。

9、防火分区未形成。

土建防火门:

1、防火门安装反向,未开向疏散方向。

2、封闭楼梯间及防烟楼梯间开设了非疏散门、洞。

3、防火门检测报告与实体不符,防火门身份标示未张贴。

4、闭门器、顺序器未安装。

5、应设置单向逃生部位处未设置相应的开启装置。

6、未按设计要求安装防火门。

安全疏散:

1、由于装修装设栏杆造成楼梯疏散宽度不够。

2、由于装修、土建改动,疏散出口数量不够。

3、由于装修、土建改动,疏散出口距离超标。

消防车道:

1、车道宽度不能满足规范要求。

2、消防扑救面未形成。

3、环形车道未形成或回车场未形成。

4、消防扑救面有高大树木或有障碍物。

正压送风:

防烟楼梯间无前室、或消防电梯合用前室未设计正压送风系统。

防火卷帘:

1、导轨与墙体及柱体之间未封堵。

2、卷顶部未完全封堵。

3、双轨卷帘一侧未封堵到顶,形成单轨卷帘。

4、穿越卷帘包厢的管道及桥架未封堵。

5、疏散通道卷帘门两侧未设置手动控制按钮。

6、卷帘门手动拉链未设置拉链孔。

建筑装修:

1、建筑装修材料选用不当,特别是吊顶及墙面材料耐火极限达不到规范要求。

2、建筑装修饰面影响消防功能的正常实现

1)消火栓箱门装修后无法打开。

2)正压送风口、排烟口装修后出现风口与装修面层内漏风及检修不便的现象。

3)格栅吊顶影响上喷喷水效果,灯槽内喷头影响喷水效果。

3、建筑装修开设的检查孔部位及大小不满足正常检修的需求。

4、大于60平方米的房间只设置1个门。

5、会议室、观众厅等场所的门未向外开启。

排烟口:

1、设置位置过低,低于2米。

2、设置在顶部的排烟口、排烟阀未设置手动控制装置。

3、排烟口距离最远点水平距离超过了30米。

4、排烟口距离安全出口间距小于1.5米。

排烟系统漏设:

1、无自然通风长度超过20米的内走道。

2、超过60米长度的走道。

3、面积超过100平方米的区域未设置排烟系统。

防火阀:

1、风管穿越防火分区,防火分割处未设置防火阀。

2、防火阀安装距墙体超过 200mm。

3、常开、常闭排烟防火阀设置错误。

开窗净面积:

自然排烟区域开窗净面积不满足规范要求。

正压送风系统:

1、部分封闭楼梯间或防烟楼梯间或前室未设置正压送风口。

2、风口数量偏少。

防排烟系统末端风口风量偏低,可能的原因有:

1、风机风量不满足规范要求。

2、土建风道封堵不严或未完全封闭。

3、土建风道平层割断封堵平层风管有漏风现象。

4、风机风压不足。

5、系管道风阻过大。

6、风机电源反相。

风机出风口与进风口:

1、排烟风机出风口与加压风机的进风口垂直距离小于3米。

2、排烟风机出风口低于加压风机的进风口。

3、排烟风机出风口与加压风机的进风口在同一面上时间距小于10米。

4、排烟口与送风口距离小于5米。

风机控制箱:

风机控制箱未设置在风机就近位置。

防雨百叶:

正压送风口入口及机械排烟系统出口防雨百叶均未设置在室外与大气相通。

电机外置式离心式风机:

电机外置式离心式风机未设置风机房。

二、消防水

喷头布置:

1、不受梁体影响的直立型喷头距离顶板过近(超过了75-150MM)。

2、受梁体影响的直立型喷头距离顶板不满足规范要求。

3、喷头距离边墙距离不满足规范要求。

消火栓布置:

1、由于建筑装修变动,消火栓的保护超过面积超过了规范要求。

2、由于装饰原因,取消了消火栓门。

3、消防电梯前室漏设消火栓。

4、未按规范要求设置自救式消火栓箱。

5、室外消火栓距建筑外墙及路边距离不满足规范要求。

6、夹层及设备层漏设消火栓。

水泵结合器:

1、未按系统分区设置水泵结合器。

2、水泵结合器数量不满足规范要求。

3、接合器设置在不易取用的部位。

4、水泵接合器充水试验不成功。

室外取水口:

室外取水口设置位置不合理,取水口吸水高度不应超过6米,距外墙距离超过规范要求。

末段试水装置:

1、末端试水装置设置位置不合理,设置在了系统的最低处,而不是系统最不利点处。

2、末端试水装置未采用间接排水方式。

自动喷水灭火系统存在漏设区域:

1、空调及风机房。

2、车库室内车道。

3、建筑面积大于5平方米的卫生间。

4、自动扶梯的底部。

5、楼梯及电梯前室。

6、净高小于等于12米的室内中空区域。

7、净高大于 800mm 且有可燃物吊顶内。

8、宽度大于1.2米的风管及排管下方。

9、一类高层的消防控制室。

10、弱电设备间未设置自动灭火系统。

气体灭火系统:

1、防护区内风口、防火阀、风机未参与联动控制。

2、防护区未设置自动泄压口(泄压装置)。

3、防护区的维护结构不能达到0.5小时的耐火极限及1200Pa的耐压极限。

4、储油间未设置呼吸阀、通气管道。

5、气体灭火控制盘系统电源不能满足同时启动气体灭火装置的要求。

6、控制中心不能对气体灭火区域设备进行联动控制。

7、气体灭火防护区未设置手自动转换开关。

8、配电房未设置气体灭火。

三、火灾自动报警系统

火灾报警系统漏设区域:

1、超高层建筑的室内住户部分未设置探测器。

2、强弱电井设置探测器。

3、水泵房、消防控制中心,各类设备用房设置探测器。

4、公共部位未设置楼层显示器。

5、厨房内未设置可燃气体探测器。

消防管线:

1、与消防有关的所有线路明配钢管未刷防火涂料或防火涂料涂刷不均匀。

2、与设备连接处的金属软管未到位。

3、明配及吊顶内线盒未上盖板。

4、吊顶内部分导线未穿管。

联动控制及相关功能不齐全:

1、门禁系统未进行断电控制。

2、常开电动防火门未联动控制。

3、单向逃生锁未联动控制。

消防联动控制系统逻辑关系混乱:

1、相应区域探测器报警,对应区域的正压送风机未启动。

2、一台风机负担多个防烟分区时,防烟分区内探测器报警,所有风口都打开。

3、手动打开排烟口,正压送风口,相应的风机未启动。

4、非消防断电及应急照明强投未编入联动关系。

5、中庭区域报警时,各层卷帘门未启动。

6、大空间探测装置如双波段、光截面及线形探测器报警时未联动相关常规火灾报警系统。

7、消防补风机未编入火灾时启动的联动关系。

8、排烟风机入口处排烟阀门未与排烟风机连锁。

控制中心:

1、引入火灾报警控制器的导线未绑扎成束,未标明编号。

2、控制设备接地支线小于4mm²。

3、控制设备背后距墙操作距离小于1米。

4、CRT未完善,外部设备报警后CRT界面无反应。

5、消防控制主机存在屏蔽和故障点位。

消防电话系统:

1、主机不能进行分机呼叫。

2、消防外线电话未设置。

3、电梯机房、重要与消防有关的未设备用房未设置电话分机。

4、消防电话分机安装不牢固,电话分机安装位置不合理。

四、其他

1、 验收范围内的土建、装修工作未完。

2、验收范围内的机电安装相关工作未完。

3、市政供电,供水未到位。

4、柴油发电机不能启动或自投功能未实现。

5、消防电梯按钮及三方通话未完成。

6、未按消防标识化相关要求制作标示标牌。

7、PVC 管穿越楼层部位未设置阻火圈。

8、建筑灭火器、消防水带、水枪等未布置到位。

9、未按相关要求设置逃生门锁(重庆地标)。

10、部分设备用房、电梯机房未设置应急照明,消防控制室及重要设备用房应急照明照度不够。




D5进阶篇-09室内开放式厨房案例教程

课程说明:此节课程展示了3DMAX+D5渲染器的整个工作流。适合刚看了软件基础还没自己动手制作效果的新手观看。第八节课讲解室内厨房表现。

涉及知识点:材质调整,相机景深,批量渲染

观看方式:阅流超清在线观看【不可下载】

课件包含:对应3D模型+D5场景源文件。课件下载地址:https://yueliu.link/jmohl


6093814981826729725




15ZJ512 卫生间和厨房(中南图集)

  • 规范/图集名称:《15ZJ512 卫生间和厨房(中南图集)
  • 实施日期:2015年12月1日
  • 被替标准号:新编规范

内容简介

15ZJ512 卫生间和厨房(中南图集)图集适用于公共建筑、工业建筑辅助用房及住宅卫生间与厨房

本图集公用卫生间无障碍设计仅作为示意,无障碍卫生间、厨房设计及详图祥中南地区工程建设标准设计图《建筑无障碍设施》。

本图集需与相关中南地区工程建设标准设计图集配合使用。




西南18J517 厨房、卫生间、浴室设施

  • 规范/图集名称:《西南18J517 厨房、卫生间、浴室设施
  • 实施日期:

内容简介

本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。8度以上地区及特殊要求建筑,应按国家有关规范执行。

本图集编制了住宅厨房、卫生间和浴室的平面布置、构造及节点大样。

规范目录




JGJ298-2013住宅室内防水工程技术规范

本次为大家共享下载的电子规范是《JGJ298-2013住宅室内防水工程技术规范》,实施日期为2013-12-01

内容简介

根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》(建标[2010]43号)的要求,规范编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,制定本规范。

本规范的主要技术内容包括:1.总则;2.术语;3.基本规定;4.防水材料;5.防水设计;6.防水施工;7.质量验收。

本规范中以黑体字标志的条文为强制性条文,必须严格执行。

本规范适用于新建住宅的卫生间、厨房、浴室、设有配水点的封闭阳台、独立水容器等室内防水工程的设计、施工和质量验收。

规范目录

1 总则
2 术语
3 基本规定
4 防水材料
4.1 防水涂料
4.2 防水卷材
4,3 防水砂浆
4.4 防水混凝土
4.5 密封材料
4.6 防潮材料
5 防水设计
5.1 一般规定
5.2 功能房间防水设计
5.3 技术措施
5.4 细部构造
6 防水施工
6.1 一般规定
6.2 基层处理
6.3 防水涂料施工
6.4 防水卷材施工
6.5 防水砂浆施工
6.6 密封施工
7 质量验收
7.1 一般规定
7.2 基层
7.3 防水与密封
7.4 保护层
附录A 防水材料复验项目及现场抽样要求
本规范用词说明
引用标准名录
附:条文说明




消防工程验收重点、方法及常见问题,拿走不谢!

01 消防验收重点及验收方法

消火栓给水系统验收的重点

1、水泵、室内外消火栓、消防水泵接合器及闸阀等主要设备的性能指标的资料和产品合格证书,隐蔽工程的施工验收记录、管道通水冲洗记录、管道试压试验记录、水泵等消防用电设备的试运转记录、工程质量事故的处理记录。

2、系统安装情况的一般性检查:主要检查消防水泵、水泵接合器、消防水池取水口、室内外消火栓及闸阀等主要设备的安装与图纸是否相符,使用是否方便,有无正确的明显标志,有无外观损坏及明显缺陷;系统中各常开或常闭闸阀的启闭状态是否符合原设计要求。

3、系统综合性功能试验:根据原设计的不同要求,对消防水泵分别进行自动、手动、远程和泵房内就地启泵的试验;消防水泵组的主泵与副泵互为备用功能的相互切换试验;系统压力试验和供水试验。

火灾自动报警系统验收的重点

1、图纸、资料的审查:初始设计图纸、施工图纸、设计变更及竣工图,火灾探测器、报警控制器、火灾显示盘、手动火灾报警按钮、消防联动控制设备等主要设备及线路的性能指标的资料和产品合格证书,隐蔽工程的施工验收记录、报警系统检测报告等。

2、系统综合性功能试验:火灾探测器模拟报警试验及核实编码,火灾报警控制器和火灾显示盘的自检等其他功能、电源转换、消音、复位操作、电源容量、电源电性能,联动控制设备的故障报警、自检、控制、火灾信号接收功能和电源容量、电性能检,核实手动火灾报警按钮编码。

自动喷水灭火系统验的重点

1、图纸、资料的审查:初始设计图纸、施工图纸、设计变更及竣工图,喷头、水流指示器、报警阀组、消防水泵、消防水泵接合器及闸阀等主要设备的性能指标的资料和产品合格证书,隐蔽工程的施工验收记录、管道通水冲洗、打压试验记录、水泵等消防用电设备的试运转记录,工程质量事故的处理记录。

2、系统安装情况的一般性检查:检查消防水泵、水泵接合器、消防水池取水口、及闸阀等主要设备的安装与图纸是否相符,使用是否方便,有无正确的明显标志,有无外观损坏及明显缺陷。现场查看、测量喷头类型、布置间距、数量,管网的管材及管径、管网连接形式和质量、管道安装的位置及配水管设置的喷头数量,末端试水装置,管道减压措施,系统排水装置等。

3、系统综合性功能试验:根据原设计的不同要求,对消防水泵分别进行自动、手动、远程和泵房内就地启动的试验;消防水泵组的主泵与副泵互为备用功能的相互切换试验;根据有关要求进行水压试验和气压试验;对报警控制装置功能进行检验(如:湿式、干式系统的喷头动作后,是否由报警阀组的压力开关直接连锁控制并自动启动供水泵。消防控制室(盘)能否控制水泵、电磁阀、电动阀等的操作,并能显示水流指示器、压力开关、信号阀、水泵、消防水池及水箱水位、有压气体管道和电源等是否处于状态的反馈信号);报警阀功能试验(打开报警阀,查看测量报警动作状态,输出信号情况和消防水泵启动、联动、控制盘显示情况是否符合检验要求;打开放水试验阀,测量水的流量和压力应符合检验要求);系统联动试验(模拟火灾信号,火灾自动报警系统应发出声光报警信号并启动自动喷水灭火系统;启动末端试水装置处放水)。

02 高层建筑消防验收常见问题总汇

高层建筑验收需要注意些什么问题?其实验收中的问题很多,从建筑防火、消防水、火灾自动报警系统,三个方面汇总一些高层建筑中常见的些问题以供大家参考,避免以后出现类似的问题影响消防验收。

建筑防火

1、土建防火封堵不到位

(1)所有给水管道穿越楼板、墙体部位未封堵

(2)所有电气管、桥架穿越越楼板、墙体部位未封堵

(3)穿越平层及竖向的桥架内未采用防火封堵

(4)所有通风、空调、防排烟管道越楼板、墙体部位未封堵

(5)土建预留洞口后开孔未封堵

(6)土建风道未封堵

(7)玻璃幕墙与楼板隔墙处的缝隙未用不燃材料填充密实

(8)防火墙未到顶

(9)防火分区未形成

2、土建防火门

(1)防火门安装反向,未开向疏散方向

(2)封闭楼梯间及防烟楼梯间开设了非疏散门、洞

(3)防火门检测报告与实体不符,防火门身份标示未张贴

(4)闭门器、顺序器未安装

(5)应设置单向逃生部位处未设置相应的开启装置

(6)未按设计要求安装防火门

3、安全疏散

(1)由于装修装设栏杆造成楼梯疏散宽度不够

(2)由于装修、土建改动,疏散出口数量不够

(3)由于装修、土建改动,疏散出口距离超标

4、消防车道

(1)车道宽度不能满足规范要求

(2)消防扑救面未形成

(3)环形车道未形成或回车场未形成

(4)消防扑救面有高大树木或有障碍物

(5)防烟楼梯间无前室、或消防电梯合用前室未设计正压送风系统

5、防火卷帘

(1)导轨与墙体及柱体之间未封堵

(2)卷顶部未完全封堵

(3)双轨卷帘一侧未封堵到顶,形成单轨卷帘

(4)穿越卷帘包厢的管道及桥架未封堵

(5)疏散通道卷帘门两侧未设置手动控制按钮

(6)卷帘门手动拉链未设置拉链孔

6、建筑装修

(1)建筑装修材料选用不当,特别是吊顶及墙面材料耐火极限达不到规范要求

(2)建筑装修饰面影响消防功能的正常实现

(3)消火栓箱门装修后无法打开

(4)正压送风口、排烟口装修后出现风口与装修面层内漏风及检修不便的现象

(5)格栅吊顶影响上喷喷水效果,灯槽内喷头影响喷水效果

(6)建筑装修开设的检查孔部位及大小不满足正常检修的需求

(7)大于60平方米的房间只设置1个门

(8)会议室、观众厅等场所的门未向外开启

7、排烟口

(1)设置位置过低,低于2米

(2)设置在顶部的排烟口、排烟阀未设置手动控制装置

(3)排烟口距离最远点水平距离超过了30米

(4)排烟口距离安全出口间距小于1.5米

8、排烟系统漏设

(1)无自然通风长度超过20米的内走道

(2)超过60米长度的走道

(3)面积超过100平方米的区域未设置排烟系统

9、防火阀

(1)风管穿越防火分区,防火分割处未设置防火阀

(2)防火阀安装距墙体超过200mm

(3)常开、常闭排烟防火阀设置错误

10、自然排烟区域开窗净面积不满足规范要求

11、正压送风系统

(01)部分封闭楼梯间或防烟楼梯间或前室未设置正压送风口

(02)风口数量偏少

(03)防排烟系统末端风口风量偏低,系统风量偏低可能的原因有:

风机风量不满足规范要求

土建风道封堵不严或未完全封闭

土建风道平层割断封堵平层风管有漏风现象

风机风压不足

系管道风阻过大

风机电源反相

(04)排烟风机出风口与加压风机的进风口垂直距离小于3米

(05)排烟风机出风口低于加压风机的进风口

(06)排烟风机出风口与加压风机的进风口在同一面上时间距小于10米

(07)排烟口与送风口距离小于5米

(08)风机控制箱未设置在风机就近位置

(09)正压送风口入口及机械排烟系统出口防雨百叶均未设置在室外与大气相通

(10)电机外置式离心式风机未设置风机房

消防水

1、喷头布置

(1)不受梁体影响的直立型喷头距离顶板过近(超过了75-150MM)

(2)受梁体影响的直立型喷头距离顶板不满足规范要求

(3)喷头距离边墙距离不满足规范要求

2、消火栓布置

(1)由于建筑装修变动,消火栓的保护超过面积超过了规范要求

(2)由于装饰原因,取消了消火栓门

(3)消防电梯前室漏设消火栓

(4)未按规范要求设置自救式消火栓箱

(5)室外消火栓距建筑外墙及路边距离不满足规范要求

(6)夹层及设备层漏设消火栓

3、水泵结合器

(1)未按系统分区设置水泵结合器

(2)水泵结合器数量不满足规范要求

(3)接合器设置在不易取用的部位

(4)水泵接合器充水试验不成功

4、室外取水口设置位置不合理,取水口吸水高度不应超过6米,距外墙距离超过规范要求

5、末段试水装置

(1)末端试水装置设置位置不合理,设置在了系统的最低处,而不是系统最不利点处

(2)末端试水装置未采用间接排水方式

6、自动喷水灭火系统存在漏设区域

(01)空调及风机房

(02)车库室内车道

(03)建筑面积大于5平方米的卫生间

(04)自动扶梯的底部

(05)楼梯及电梯前室

(06)净高小于等于12米的室内中空区域

(07)净高大于800mm且有可燃物吊顶内

(08)宽度大于1.2米的风管及排管下方

(09)一类高层的消防控制室

(10)弱电设备间未设置自动灭火系统

7、气体灭火系统

(1)防护区内风口、防火阀、风机未参与联动控制

(2)防护区未设置自动泄压口(泄压装置)

(3)防护区的维护结构不能达到0.5小时的耐火极限及1200Pa的耐压极限

(4)储油间未设置呼吸阀、通气管道

(5)气体灭火控制盘系统电源不能满足同时启动气体灭火装置的要求

(6)控制中心不能对气体灭火区域设备进行联动控制

(7)气体灭火防护区未设置手自动转换开关

(8)配电房未设置气体灭火

火灾自动报警系统

1、火灾报警系统漏设区域

(1)超高层建筑的室内住户部分未设置探测器

(2)强弱电井设置探测器

(3)水泵房、消防控制中心,各类设备用房设置探测器

(4)公共部位未设置楼层显示器

(5)厨房内未设置可燃气体探测器

2、消防管线

(1)与消防有关的所有线路明配钢管未刷防火涂料或防火涂料涂刷不均匀

(2)与设备连接处的金属软管未到位

(3)明配及吊顶内线盒未上盖板

(4)吊顶内部分导线未穿管

3、联动控制及相关功能不齐全

(1)门禁系统未进行断电控制

(2)常开电动防火门未联动控制

(3)单向逃生锁未联动控制

4、消防联动控制系统逻辑关系混乱

(1)相应区域探测器报警,对应区域的正压送风机未启动

(2)一台风机负担多个防烟分区时,防烟分区内探测器报警,所有风口都打开

(3)手动打开拍烟口,正压送风口,相应的风机未启动

(4)非消防断电及应急照明强投未编入联动关系

(5)中庭区域报警时,各层卷帘门未启动

(6)大空间探测装置如双波段、光截面及线形探测器报警时未联动相关常规火灾报警系统

(7)消防补风机未编入火灾时启动的联动关系

(8)排烟风机入口处排烟阀门未与排烟风机连锁

5、控制中心

(1)引入火灾报警控制器的导线未绑扎成束,未标明编号

(2)控制设备接地支线小于4mm

(3)控制设备背后距墙操作距离小于1米

(4)CRT未完善,外部设备报警后CRT界面无反应

(5)消防控制主机存在屏蔽和故障点位

6、消防电话系统

(1)主机不能进行分机呼叫

(2)消防外线电话未设置

(3)电梯机房、重要与消防有关的未设备用房未设置电话分机

(4)消防电话分机安装不牢固,电话分机安装位置不合理

四、其它

(01)验收范围内的土建、装修工作未完;

(02)验收范围内的机电安装相关工作未完;

(03)市政供电,供水未到位;

(04)柴油发电机不能启动或自投功能未实现;

(05)消防电梯按钮及三方通话未完成;

(06)未按消防标识化相关要求制作标示标牌;

(07)PVC管穿越楼层部位未设置阻火圈;

(08)建筑灭火器、消防水带、水枪等未布置到位;

(09)未按相关要求设置逃生门锁;

(10)部分设备用房、电梯机房未设置应急照明,消防控制室及重要设备用房应急照明照度不够。

03 消防验收存在的问题

一、土建问题

一些建筑(特别是旧建筑)的改建、扩建工程在验收时主要有以下问题,无法通过消防验收:

1 没有设置环形消防车道及登高面。

2 防火间距不足。

3 疏散楼梯的设置不符合规范要求,如楼梯间的形式、楼梯宽度、楼梯间的防烟方式(高层建筑的不具备自然排烟条件的防烟楼梯间、合用前室未设机械防烟设施;高层塔式住宅剪刀楼梯合用前室时楼梯间未设机械加压送风系统)。

二、消防系统问题

1 没有按规范设计。

2 安装不符合规范要求。

3 联动控制功能不齐全,不正常。

三、装修问题

1 装修后妨碍消防设施和安全出口、疏散走道的正常使用。

2 使用的装修材料不符合规范要求,一类高层民用建筑使用的吊顶耐火极限达不到0.25小时。

3 对装修材料的阻燃处理不规范,处理后没有检测。

消防系统验收常见问题

(一)消火栓给水系统

1、消防水池、消防水箱:有效容量偏小、无消防专用的技术措施,屋顶合用水箱的出水管上未设单向阀,水位信号没有反馈到消防控制室。

2、消防水泵:流量偏小、扬程偏大,一组消防水泵只有一根吸水管或只有一根出水管,吸水管采用同心变径,出水管上无压力表、无泄压阀,引水装置设置不正确,吸水管的管径偏小,以普通水泵代替消防水泵。

3、增压设施:增压泵的流量偏大。

4、水泵接合器:与室外消火栓或消防水池的取水口距离大于40m、数量偏少、未分区设置。

5、消火栓:屋顶未设检查用的试验消火栓。

6、消火栓管道:直径小,有的安装单位违章进行焊接。

7、最不利点动压、最不利点静压、最不利点充实水柱不符合规范要求。

(二)火灾自动报警系统

1、火灾探测器:选型与场所不符;安装不牢固、松动;安装位置、间距、倾角不符合规范和设计要求;探测器编码与竣工图标识、控制器显示不相对应,不能反映探测器的实际位置;报警功能不正常。

2、手动火灾报警按钮:报警功能不正常;报警按钮编码与竣工图标识、控制器显示不相对应,不能反映报警按钮的实际位置;安装不符合规范和设计要求;安装不牢固、松动、倾斜。

3、火灾报警控制器:未选用国家质量认证的产品,安装不符合要求,柜内配线不符合要求,火灾报警控制器电源与接地形式及隔离器的设置不符合要求,控制器13种基本功能(供电、火灾报警、二次报警、故障报警、消音复位、火灾优先、自检、显示与记录、面板检查、报警延时时间、电源自动切换、备用电源充电、电源电压稳定度和负载稳定度功能)不能全部实现,主、备电源容量、电源电性能试验不合格。

4、火灾显示盘:未选用国家检测中心检验合格的产品,安装不符合要求,电源与接地形式不符合要求。

5、消防联动控制设备:未选用国家质量认证的产品,安装、配线不符合要求。

6、消防控制室未设置可直接报警的外线电话;火灾报警控制器、消防联动柜的主电源采用插头连接;消防控制柜未设置手动直接启动消防水泵、防排烟风机的装置。

(三)自动喷水灭火系统

1、消防水池、消防水泵、水泵接合器、消防水箱(参见消火栓系统)。用气压罐代替高位消防水箱,消防水箱的出水管未与报警阀前的管道连接。

2、稳压系统:稳压泵的流量偏大,稳压泵的位置设置不符合要求(在高位水箱处设置稳压泵,就近接入自动喷水灭火系统的立管顶部)。

3、湿式报警阀:设置的地点不适宜(水力警铃位置不规范),供水控制阀未设置。

4、水流指示器前未安装信号阀或与水流指示器间的距离小于300mm。

5、末端试验装置(试验阀、压力表、排水管),试验管径小于25mm。

6、系统联动试验时,末端试验阀打开,压力表读数小于0.049Mpa。

7、喷头:选型不符合要求,与大功率发热灯具和通风管风口距离近。

8、泄压阀:在水泵的出水管上未装设泄压阀。

9、湿式报警阀组的压力开关没有安装,直接用水流指示器的信号启动喷淋泵。

10、随意扩大集热挡水盘的使用范围,挡水盘的平面面积过小,未设湾边的下沿。

(四)气体灭火系统

1、围护结构的耐火极限和抗压强度不足,未设置泄压口。

2、火灾时,气体灭火系统的联动控制不能做到关闭开口、停止风机等功能。

3、喷嘴的安装位置及间距不符合设计要求。

(五)防火分隔系统

1、用于疏散通道上的防火卷帘两侧未设置手动控制按钮,疏散通道上的防火卷帘不能实现“两步”降。

2、用作防火分隔的防火卷帘,火灾探测器动作后,卷帘没有下降到底。

3、同一防火分区内用作防火分隔的防火卷帘,火灾探测器动作后,多樘卷帘没有群降。未按着火层和上、下层同时动作的要求进行调试。

4、防火卷帘动作及到底的反馈信号在消防控制室内不能显示。

5、普通防火卷帘没有设置独立的闭式自动喷水系统保护。

6、防火门未安装膨胀密封条,住户的防火门都带有猫眼,防火门联动控制时,防火门不能自动关闭且不能向消防联动控制装置反馈动作信号。

7、常开式双扇防火门未装设闭门器和顺序器等。

8、防火卷帘的座板与地面间隙大于20mm。

(六)防排烟、空调通风系统

1、自然排烟时开窗面积不足,位置偏低,不能方便开启。

2、机械排烟系统的排烟量偏小,机械防烟系统的正压送风量偏小。

3、设置机械排烟的地下室未设置送风量不小于排烟量50%的送风系统。

4、地下室机械排烟系统的排烟口与排风口不能联动切换。

5、排烟口、送风阀打开不能联动风机启动。

6、通风、空调系统的风管穿越防火分区、穿越通风空调机房及重要的或火灾危险性大的房间隔墙和楼板处未设防火阀。

7、厨房、浴室、厕所等垂直排风管道,未采取防火回流的措施,未在支管上设置防火阀。

8、防排烟风机远程不能停止,并未设手动直接控制,原有的大部分工程防排烟风机远程控制均能启动,但远程停止不能实现。

9、同一楼层的几个送风阀(排烟口)的反馈信号并接而未串接。

10、排烟风机入口处和在排烟支管上未设排烟防火阀,排烟防火阀未与排烟风机联锁,平时不能自动关闭。

11、送风口设置位置偏高,排烟口设置位置偏低。

12、正压送风系统的新风入口设置位置不当。

13、防排烟风机设计安装位置不当。

14、机械加压送风系统的吸入口未设置止回阀或与风机联锁的电动阀。

15、控制室不能显示通风和空气调节系统防火阀的工作状态,且不能关闭联动的防火阀。

16、排烟机与排烟管道连接的软接头采用普通帆布。

17、防火阀、排烟防火阀未设置独立支架和作防火处理。

18、任一排烟阀开启时,排烟风机不能自动启动;

19、砖砌的竖井有漏洞,且内表面未采用砂浆抹平,竖井底部未封。

20、地下室的排烟系统设置未能与人防协调好,排出的烟被人防门挡回等,影响排烟效果。

(七)火灾应急照明、疏散指示和火灾事故广播

1、火灾应急照明的配电线路没有按消防设备用电线路敷设,用普通灯具应急灯具,在火灾时继续工作的场所应急照明时间不够,且照度低,疏散指示数量少、照度不足、安装位置不当。

2、控制中心报警系统,火灾时不能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾事故广播状态,应急广播未按着火层和上、下层同时动作的要求进行调试。

3、控制中心报警系统,消防控制室不能监控用于火灾事故广播时的扩音机的工作状态,且不具有遥控开启扩音机和采用使扬声器播音的功能。

(八)消防电梯

1、井道未按规范要求独立设置。

2、消防电梯机房与其他电梯机房之间未按规范要求进行有效防火分隔。

3、井底未设排水设施或排水井容量小于2.0m3或排水泵的排水量小于10升/秒。

4、首层未设供消防员专用的操作按钮。

5、有的电梯迫降后,不能继续投入运行。

(九)消防供电

1、一类高层建筑自备发电,应设有自动启动装置,并能在30s内供电。

2、消防控制室无法监视重要消防设施的供电电源。

3、水泵、防排烟风机、消防电梯等设备,其供电线路未选用耐火型电缆。

4、楼梯间集中供电的应急照明灯,在火灾时不能发挥其正常功能。

5、有的系统不能满足二路供电的要求,有的虽配备了发电机,但容量偏小,不能满足负荷要求。

6、消防控制室、消防水泵房、消防电梯机房、正压送风机房、排烟风机房的供电,未在最末端配电箱处设置自动切换装置。




几种装修房吊顶常用材料介绍

如今,房屋吊顶已经成了家庭装修的标配了,人们选择它的原因不仅仅是因为它好看美观,更重要的是它能够起到保温、隔热、隔声、吸声等作用,而且特别适合隐蔽工程的需要。为了大家能够更好地装修房吊顶,瓴域建材小编给大家介绍几种装修房吊顶常用的材料,看看哪一种材料适合你们吧。

几种装修房吊顶常用的材料介绍

1.木质板

材质:将原木经蒸煮软化后,沿年轮切成大张薄片,通过干燥、涂胶、组坯、热压、锯边而成;

优点:材质轻、强度高、良好的弹性和韧性、耐冲击和振动、易加工和涂饰;

缺点:易受温度、湿度影响,易变形、扭曲、起翘、开裂;

空间:主要用于客厅等小范围吊顶装修;

价格:价格较高。

2.铝扣板

材质:用铝材或者铝合金材料为基材,再在其表面经过不同的表面处理工艺处理后加工制作;

优点:防火、防潮、耐酸碱、抗油烟、易清洗、环保、可回收、颜色丰富;

缺点:绝热性较差;安装要求高;拼缝间隙较大;

空间:主要用于厨房、卫浴间吊顶装修;

价格:价格较高。

3.塑钢板

材质:由第二代吊顶材料PVC改进而来的,也称UPVC;

优点:基本克服了PVC易老化,易褪色、不阻燃的毛病强度、韧性较好;安装容易;

缺点:寿命较短、易老化,易变色,不易清洁;

空间:主要用于厨房、卫浴间吊顶装修;

价格:价格较低。

4.石膏板

材质::以熟石膏为主要原料掺入添加剂与纤维制制成;

优点:具有质轻、绝热、不燃、可锯可钉、吸声、调湿等性能;

缺点:耐潮性差、不易擦洗,颜色单一,易变色,安装复杂;

空间:主要用于客厅、卧室吊顶装修;

价格:价格低廉。

5.PVC板

材质:主要成份为聚氯乙烯,在制造过程中增加了增塑剂、抗老化剂等一些辅助材料;

优点:材质比较轻、防水防潮,阻燃隔热;

缺点:耐高温性差;易变形;环保性较差;

空间:主要用于厨房、卫浴间吊顶装修;

价格:价格较低。

6.玻璃

作为吊顶材料常见的有彩绘玻璃、喷砂玻璃等。

优点:不掉色,而且起到反射镜作用,增强了装饰效果抗弯性差;

缺点:容易碎;安装要求较高,必须有可靠的结构措施;

空间:多用于过道吊顶装修;

价格:价格较高。

以上就是给大家带来的几种装修房吊顶常用材料相关介绍,吊顶材料有很多,不同的材料给我们带来完全不一样的效果。
