Revit材质功能如何应用? 如何使用材质功能使模型更真实

    如何使用材质功能使模型更真实

    有时候为了整体效果的展示,Revit本身自带的材质不能满足需求,那就需要对材质的贴图外观进行自定义添加。

    一、使用材质文件中添加图像的方法为构件表面添加图案

    1.新建材质,给材质重命名,在“外观”中“常规”的图像位置选择需要的图片。

    这时候会发现贴图大小位置和实际需要的不一致:

    2.对贴图进行编辑。点击图像中的图片会出现“纹理编辑器”,可以对图片进行大小,位置等操作。

    通过调X或Y的偏移值对图像进行上下左右的移动或者旋转,通过样例尺寸用来调整图像的大小。贴图大小和偏移不按比例调整的时候可以点击“锁定比例”的图标取消比例调整。想让图像往左边移动X方向偏移输入正值,右边移动输入负值;Y方向向上移动输入正值,向下移动输入负值。(如果需要导入fuzor做漫游展示,最好偏移都输入正值,fuzor中偏移量没有负值)

    以结构柱保护样式为例,贴图大小需和柱子尺寸一致,调整完成后如下图所示:

    二、材质贴图文件绝对路径的解决经验

    材质贴图是我们自己的图片,而且没有存放在Revit默认材质库里面,这时候别人打开我们的模型时由于贴图路径不一致会不显示贴图,需要一个个手动修改比较麻烦。

    解决办法:我们直接把自己的材质库贴图放在C盘根目录下的文件夹里,别人打开模型的时候只需要在C盘根目录下放入我们的贴图,打开模型时贴图就会直接显示了。

    默认贴图文件路径为:C:ProgramFiles(x86)CommonFilesAutodeskSharedMaterialsTextures1Mats

    三、使用贴花的方法为构件表面添加图案

    1.创建一个贴花类型,在“管理”选项卡点击“管理项目”面板上的“贴花类型”;或者点击“插入”选项卡下“贴花”下拉箭头选择“贴花类型”;

    2.打开贴花类型对话框,点击“创建新贴花”并命名,在右侧窗口“源”末端点按钮选定一个贴花图片。设置好图片参数后,点击确定贴花创建完成;

    3.然后点击“插入”选项卡下“贴花”下拉箭头选择“放置贴花”,将贴花图案放置在合适的位置;

    4.可以通过拖动贴花边角四个小圆点,调整其大小,最终效果如下图所示。

    四、贴图与贴花的区别

    Revit软件可以对构件进行材质的附着,这个材质就是贴图;而贴花,是对一个平面构件的表面进行一种图片的覆盖效果

    贴图和贴花均需要在真实模式下才能显示;贴花在项目环境中才能放置,族环境中没有此功能,且必须将其放置在构件表面才行;贴图可以在族环境下进行修改,修改某一类构件比较方便。

    通过材质贴图或者贴花的设置可以更真实的还原现场,小伙伴们可以来试一试~

    文章作者:冯雯





    免费Revit教学视频










Dynamo自动计算混凝土体积及模板面积,可下载。

基于revit模型的算量方式,目前还不太流行,主要在于施工方及国内各大软件商的抵制。毕竟这块市场很大,一套算量软件高达2万元,甚至于个别开发商勾结地方DE站及ZB中心等政府部门搞黑心垄断,要交年费才能升级REVIT平台算量准是准,毕竟是个外来和尚,本地化还显不足,有些地方确实不太符合国内的工程量清单计算规范。还有REVIT虽功能强大,但软件太笨重,对于广大造价咨询及施工方人员来说,学习成本也确实很高。

为了不受黑心软件商的盘剥,有几条迂回的路径第一类包括业界耳熟能详的新点比目云、斯维尔、isBIM QS,晨曦等,直接在REVIT中以插件的方式算量。第二类包括将revit模型通过rlbim格式导入鲁班和将revit模型导入广联达等方式。今天就给带来一种REVIT原生的方法,使用Dynamo计算任意层的现浇混凝土体积及模型,甚至还可以单独生层模板模型。完全免费哟。由韩国一高人开发,现免费提供给大家使用。

在韩国主要使用现浇混凝土于建筑工地,而不是预制混凝土。因此,计算模板面积及混凝土体积是最重要的工作之一。这是我创建的一个简单的Dynamo代码。

Dynamo自动计算混凝土体积及模板面积,可下载。

它计算选定区域的模板面积和混凝土体积,并将数据导出到选定的excel文件。计算的体积将比Revit计划中的体积更准确。在计算之前,它会连接Dynamo中所有未连接的几何体。我刚刚为Revit-Dynamo社区的工程师创建了dyn代码。哦,您仍然不知道如何使用Dynamo?不用担心,您可以在Dynamo Player中轻松使用它。

演示视频如下:(或者到B站地址观看https://www.bilibili.com/video/BV1dU4y187TC




revit配筋教程:Revit中如何对常规模型进行配筋

    众所周知,Revit中对图元进行配筋是按照此图元是建筑构件还是结构构件来区分的,而并不是大家以为的材质区分,比如一个构件,就算它不是混凝土的材质,只要它属于结构柱或者结构梁,那它就可以进行配筋,同样的道理,即使一个构件是混凝土材质,如果它是建筑楼板或者建筑柱,那它同样不可以进行配筋。

    所以,如果用新建常规模型创建的族导入到项目中后想进行配筋的话,第一种方式就是,将她改为结构构件,方法为:打开族类别和族参数对话框,将族类别改为结构柱、结构框架或者结构基础,然后载入到项目中之后就可以进行配筋了;

    第二种方式也很简单,同样打开族类别和族参数对话框,不需要改族类别,直接在下面有一个选项,可将钢筋附着到主体,此选项默认是不勾选的,我们手动将此选项勾选,然后导入到项目中之后即可进行配筋。





    免费Revit教学视频










revit如何绘制顺水三通?在Revit中排水管道中顺水三通反向连接纠正

来源丨益埃毕教育

在给排水专业的排水系统中,三通需要使用特定的顺水三通,使重力排水在最大程度上变得通畅,防止倒流。但是在很多时候我们使用修剪/延伸为角时软件会出现把顺水三通反向连接的情况。如下图所示,当遇到这种情况时,是由于改顺水三通判定方向的根据是绘制管道的起点到终点的方向,也就是当我们没有沿着水流方向绘制管道时顺水三通就会出现反向的情况,于是也就可以通过更改绘制管道的方向重新生成三通来达到更正顺水三通方向的目的。

    (箭头指示为水流方向)

    1.删掉反向的顺水三通管件以及连接的主管

    2.沿箭头方向去绘制新的排水管道,一定要伸出连接节点一部分,不然还是会判定反向连接。

    3.在去与上一段管段连接起来,即能使顺水三通正常连接。

    将Revit中反向连接的顺水三通改正的方式的意义:

在Revit中画排水系统时尽量沿着排水路径去布置管道,有利于顺水三通的正常连接,减少我们在排水系统中的建模时间。

-END-




revit中支持线型图案的设置:Revit中颜色、线型图案、线宽、材质的继承关系以及导出cad格式的颜色方案设置

    由于项目的需要,在修改族的某个构件的颜色、线型图案或者线宽的时候,常常会碰到明明在族里修改好了颜色、线宽等,为什么会出现载入到族里之后还是没有变化,而“有些”时候又会有变化的玄幻现象。

    包括在材质上也会出现这个问题,明明在族里修改好了材质的填充图案以及颜色,载入之后还是没有变化,而“有些”时候却又能奏效。

    以上出现的种种不确定性变化,涉及到一个很重要的Revit软件逻辑——项目对族的继承规律。

    上图是一个门族的对象样式界面,圈中的每个类别都是这个门族的一个子类别,重点来了,如果你是在项目里打开的这个门族,那么你在族里所做的修改是“无效”的,这些修改在载入之后并不会生效。当然这只是你看不到生效,实际上修改对族本身而言是奏效的,修改也可以保存,但是对于这个族所在的项目来说,修改是徒劳的,想要修改在项目里的颜色、线型图案或者线宽,你需要在项目里的对象样式或者可见性设置里,找到对应的子类别去修改。

    在项目中,上述的几个子类别并不是一直存在的,是因为族里存在,并且族被载入到项目中,所以这几个子类别存在于项目中,也就是说,如果这个门族并没有被载入到项目中,并且项目中之前也不存在这几个子类别,那么你此时打开这个族编辑它的子类别的颜色、线宽、线型图案,在载入之后,是可以直接被项目继承的,也就是改动生效了。

    由此,如果你是在项目中打开的族,编辑族的颜色、线宽、线型图案的时候,你只需要给子类别换一个项目中不存在的子类别的名字再载入就可以了,不过,这只是为了方便你理解规律告诉你可以这样做,但在实际中,大部分情况下不建议你这么做,因为这样会导致项目里无用的子类别增加,干扰项目里的可见性设置。

    另外一个值得提的是,项目中的子类别,大部分都可以在项目的对象样式中删掉,小部分默认的子类别删不掉。在可见性设置里会有一个窗口直接到达对象样式,由此引出下一个知识点

    刚接触可见性设置和对象样式的时候,你会发现这两者都可以改变软件中的构件的颜色等,但实际上,这两者只选其一,因为我们导出cad的时候,在颜色这一栏,我们只能选择一个。

    对象样式中的修改对应的是第二种颜色方案,可见性设置对应的是第三种颜色方案,由于只能选择其中一个,所以未被选择的方案中的颜色设置在导出后是无效的,但它却影响了未导出时视图中的颜色等设置,所以,当你确定了一种颜色方案之后,记得务必要把另一种方案的颜色全部修改成默认的黑色,这样就不会影响你在视图中的修改,导致出现明明视图中颜色是正确的,而导出来颜色等就不对的情况。

    最后是材质,材质和子类别一样,只要项目中已经存在了指定的材质,那么你去族里修改材质的各个参数、填充图案等,都是“无效的”,你只需要在项目里修改对应的材质就行了,但项目里一个材质对应的构件可能会非常多,这就要求你做族、做项目样板的时候,要时刻保持材质浏览器的整洁,尽可能删掉不必要的材质,子类别也是,保持子类别和材质的整洁,就能降低修改时的繁琐程度。





    免费Revit教学视频










revit构件颜色怎么调?Revit如何通过过滤器给各构件添加颜色

    今天给大家介绍一个可以提升Revit建模的方法,大家用Revit作图的时候往往建的构件多了,会发现各个构件已经不能很好的区分,尤其是在着色模式,梁柱板的材质是一样的时候,这时候我们就需要分别给各个构件赋予一种颜色,以提升我们的绘图的正确率跟效率。

    首先我们打开过滤器(“VV”)

    选中“过滤器”这栏

    编辑新建过滤器

    新建一个过滤器

    给过滤器一个新的命名

    根据需做过滤器的构件归属,选择范围,例如我们要创建“柱”过滤器,则我们需勾选上“建筑”跟“结构”

    选中“结构柱”

    右侧的过滤规则可以给柱子的过滤条件进行更细致的划分,例如“L型柱红色”,“T型柱黄色”等等,这里我们就介绍下把所以的柱构件进行着色,直接点击确定。

    回到过滤器主界面,填充图案一栏,点击替换

    颜色,跟填充图案分别选择

    填充图案,我们选择实心填充

    这样,我们就完成了柱子通过过滤器上色的操作

    这样大家进行建模的时候是不是就更加直观,高效了呢?





    免费Revit教学视频










钢筋工程,钢筋种类先得分清

 钢筋:是指钢筋混凝土用和预应力钢筋混凝土用钢材,其横截面为圆形,有时为带有圆角的方形。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材,其外形分为光圆钢筋和变形钢筋两种,交货状态为直条和盘圆两种。

钢筋分类

钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类,当然这些随便百度一下就能找到,所以我们主要整理了按使用用途的分类:

受力筋
指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋?

(1)以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。点这免费下载施工技术资料
(2)以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;
(3)以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋, 负弯矩筋(如悬挑板 )相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。

分布筋
出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。)

箍筋
用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。

架立筋
是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。)

贯通筋
是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。

  架立筋和贯通筋有什么区别?
      在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,
      架立筋起架立作用,一定的受压作用,可以在一定程度上提高梁的承载力。
      贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。贯通筋既可以是受力钢筋,也可以是架力钢筋。
      架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架力筋在支座处也可承担一部份负弯矩。
      如果在梁的上下都有通长的钢筋,一般在梁上(受压区)且直径较小的是架力筋,在梁下的是都受力钢筋。点这免费下载施工技术资料

负筋
就是负弯矩钢筋,弯矩的定义是下部受拉为正,而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉,也就是承受负弯矩,所以叫负弯矩钢筋。(支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋,梁或板的面筋就是负筋)

拉结筋
在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋 。是加强框架填充墙与柱连结的受力钢筋,提高了填充墙稳定性和抗震能力。

腹筋
一般位于梁两侧中间部位而得来的,是梁中部构造钢筋,主要是因为有的梁太高,需要在箍筋中部加条连接筋 (梁侧的纵向构造钢筋实际中又称为腰筋)
在梁高450mm,就应沿梁高两侧应设腰筋,所以数量上就不会少于2根。腰筋的直径最小的直径为10mm,间距不应大于200mm,同时面积配筋率不应小于百分之0.3,在梁两侧的纵向构造钢筋(腰筋)之间还要配置拉结钢筋。 一般民用建筑的腰筋直径用16和18就可以了,拉筋用圆8。




Revit小技巧:Revit如何调整导入dwg图纸的显示顺序?

平常我们工作中有时需要把dwg图纸导入revit中做参考,然而有时它是改在模型上方,有时却是在模型下方,我们怎么根据需要调整呢?

1.导入图纸时,要设置勾选“仅当前视图”,只有这样设置,才能实现图纸与模型上下顺序调整;

2.导入之后,选中图纸,即可在选项栏调整图纸顺序了。

1.导入图纸时要注意仅当前视图;

2.另外颜色选择保留,导入单位选择毫米,定位选择中心对中心(看个人使用情况可自行设定);

3.保留图纸颜色导入,revit本身白底看不清,可点击左上角软件图标,找到选项,点击图形、颜色,选择合适的颜色。




revit轴网怎么标注?Revit利用墙体一键标注轴网

    1、选择注释选项卡下对齐命令。

    2、将拾取设置为整个墙。

    3、点击拾取旁选项命令,设置选择参照为相交轴网。

    4、设置完成后拾取与轴网相交的墙体即可一键标注。





    免费Revit教学视频










《绿色BIM 采用建筑信息模型的可持续设计成功实践》(美)埃迪 克雷盖尔、(美)布拉德利 尼斯

资源简介/截图:

目录

致谢
作者简介

导言
第1章“绿色介绍
可持续性
可持续设计简史
可持续设计的最近趋势
定义可持续设计
可持续设计为什么重要?
绿色建筑评级体系
生态建筑:可持续设计不远的将来
第2章建筑信息模型(BM)
什么是M?
为什么BM很重要?
理解B
BM的基本益处
方法的改变
不只是文件
向BIM转型
BM作为一个工作流程
Lewis和 Clark州立办公楼
BM的范围

第3章整合设计团队
职责的转变
为什么要整合设计
团队成员
设计者
业主
承包商
社区
合作、承诺和激情
合作
业主的坚持
项目团队的激情
在过程中促进整合
设计阶段研讨会
设计前期
方案设计
深化设计
施工交付手段
设计-招标-施工
协商担保最高价格
设计一建造
一站式交付方式最好吗?
继续前行
第4章可持续解决方案的方法论
操作顺序
了解当地的气候、文化和地域特点
了解建筑类型
减少资源消费需求
使用免费/本地资源和自然系统
使用高效的人工系统
应用可再生能源发电系统
补偿负面影响

第5章可持续的BM:建筑形式
准备开始
建筑朝向
了解气候的影响
减少资源需求
制定项目目标
利用BIM进行建筑朝向定位:寻找正南方
建筑体量
了解气候、文化和地域特点的影响
减少资源需求
利用BM模型进行建筑体量设计
分析建筑形式
优化建筑围护结构
采光
利用BM模型设计采光
第6章可持续的BM建筑系统
水收集
了解气候的影响
减少用水需求
制定基线并确立目标
利用BM辅助水收集
分析水收集
优化水收集
能耗模型建模
了解气候的影响
减少能源需求
能源使用基线和制定项目目标
利用BM进行能耗分析
利用可再生能源
了解气候和地域特点的影响
减少能源需求
BIM辅助利用可再生能源

分析可再生能源
优化太阳能电池板阵列
使用可持续材料
了解气候、文化和地域特点的影响
减少材料需求
设置基线
利用BM选用可持续材料
第7章BM与可持续设计的未来
与BM一起前行
把BM作为实现整合的工具
真正可持续性的一项基本原则
与可持续设计共同前行
以身作则
资助绿色设计
变革的机遇
英中名词对照表
附英制公制对照表




revit怎么进行机械设置?Revit中的机械设置教程

    在BIM应用中,使用Revit软件创建机电模型之前,首先需要设置项目样板,好的项目样板可以节省BIM模型创建时间及减少反复性的工作,今天主要介绍机电样板中机械选项的相关设置。

    一、系统分类

    系统分类顾名思义按系统性质功能进行分类如给水系统、污水系统、废水系统等,画一根管道并选中,在属性栏的机械选项下能看见相应的系统分类,但是显示为灰色不能对其进行修改,在机械设置的的转换选项里,系统分类能够进行选择,选择好系统分类,能够进行干管及支管的预设,但不能对已经设置系统类型及绘制好的管道修改系统分类(如图1~2所示)。

    图1系统分类

    图2机械设置

    二、系统类型

    1、项目浏览器下展开族选项找到管道系统,可以看见与机械设置里面的系统分类一致(如图3所示)。

    图3系统分类、管道系统

    2、以湿式消防系统为例,进行相应说明,选择湿式消防系统,右键删除,发现是不能删除的,可以进行右键重命名及复制(如图4~6所示)。

    图4删除

    图5重命名

    图6复制

    3、将“湿式消防系统”复制出来的管道系统重命名为新的管道系统“消火栓系统”,系统选项下选择管道,属性栏机械选项里面系统类型选择“消火栓系统”可以看见系统分类是“湿式消防系统”可以理解为系统类型在系统分类的基础上进行细化分类(如图7~8所示)。

    图7复制、重命名

    图8系统分类、系统类型

    三、系统名称

    在属性栏机械里面系统名称的显示为灰色,不能进行修改,可以右键在系统浏览器中进行修改(如图9~10所示)。

    图9系统名称

    图10项目浏览器

    四、系统缩写

    在属性栏机械里面系统名称的显示为灰色,不能进行修改,项目浏览器下展开族选项找到管道系统,选中管道系统,双击或者右键找到类型属性,标识数据选项下进行设置系统缩写(如图11~12所示)。

    图11系统缩写

    图12类型属性

    五、管道设置

    选中管道,属性栏机械里有相应的管道信息,系统选项下找到机械设置,选中管段和材质,点击右上角的按钮进行管道设置(如图13~15所示)。

    图13管道信息

    图14机械设置

    图15管道设置

    以上即为Revit机械样板设置的方法

    你学会了吗?

    来源:星城咨询





    免费Revit教学视频










revit怎么连续标准?如何快速使用Revit其他项目的标准

    我们在进行项目的时候,如果同一设计院或者同一施工方,一些标准都是一样的,我们就不需要一个一个去新建,如何快速的去使用其项目的标准?我现在比较常用的有两个:

    1:项目样板

    2:传递项目标准

    第一种项目样板,是现在采用方式比较多的,简单来说,就是把要求,做成一个框架,让人在框架里面进行设计,绘图!其操作是先做一个项目样板,

    使用项目样板要注意一下几点:

    1、样板必须包括项目经常使用的图元,或者最基础的图元

    2、样板必须保持一定的规范性,例如:族命名的设定

    3、项目必须以项目样板打开

    第二种传递项目标准,是相对于来说比较快捷,比较省事的,但是其规范性不如项目样板那样严格!

    其操作也比较简单

    打开你需要传递标准的项目;

    我们以建筑项目样例来看

    同时打开你现在的项目

    现在传递项目标准

    选择你需要传递的内容

    这样你需要的一些类型,就传递过来可以直接使用!





    免费Revit教学视频










revit屋顶高度怎么改?Revit屋顶高度的准确定位

    今天的REVIT每日一技是关于屋顶高度的准确定位。做屋顶设计的时候,当是相当的方便,比如说做一些别墅的坡屋顶,自动生成的屋顶迹线那个高效,而且也非常准确。可是,虽然对于绘图来讲提高效率和精度了,但是对于施工单位来说,软件自动生成屋顶高度多半顶高或者板底高都是碎数,如下图:

    对于设计单位,这样的图纸也不好看,所以,除了让软件自动按某种坡率或角度生成外,也要进行一些微调。

    所以,对于这种情况,我们可以先在立面上绘制一些整数高度的参照平面,如下图:

    并用对齐命令对屋顶上边缘进行对齐操作,就是满足我们对屋迹高度进行整数定位,如下图:

    总结:一句话,Revit坡屋顶可以在立面上对齐顶的高度。注:只能对齐屋面板顶高度!

    如果需要控制板底高度,那推荐使用坡度箭头。今天的REVIT教程之屋顶高度的准确定位就结束了,喜欢的多多关注我们吧。





    免费Revit教学视频










Revit 2021安装教程及许可管理器、注册机使用方法

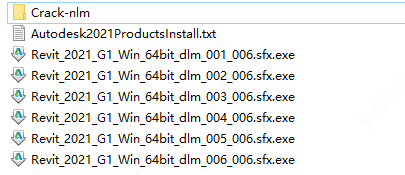

1、下载全部文件后得到autodesk revit 2021中文原程序和破解补丁文件,首先运行”Revit_2021_G1_Win_64bit_dlm_001_006.sfx.exe”开始安装原程序;

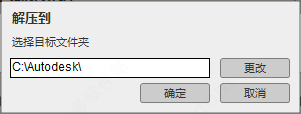

2、再次解压,默认C:Autodesk;

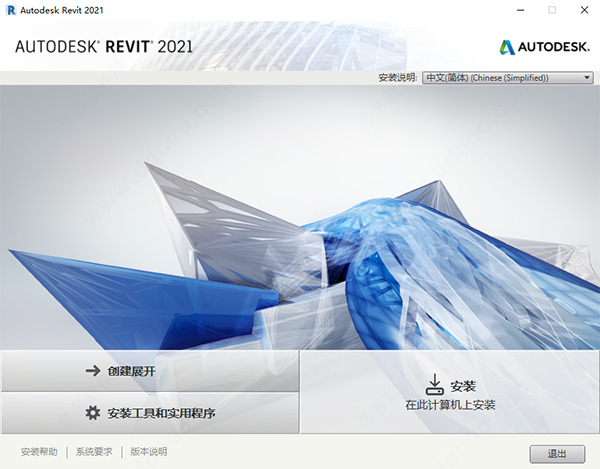

3、成功解压之后,默认为简体中文,直接点击“安装”;

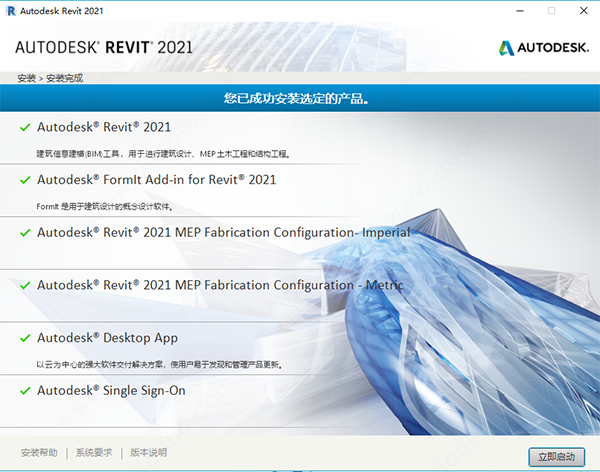

4、小编已经安装成功了,直接点击右上角的”X”关闭,千万不要运行软件;

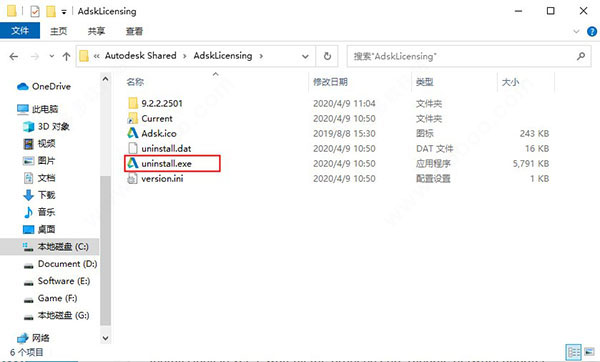

5、打开路径C:Program Files (x86)Common FilesAutodesk SharedAdskLicensing,点击uninstall.exe把v10版本卸载;

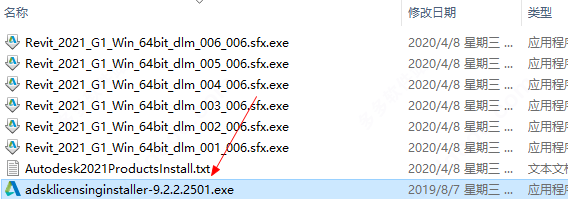

6、点击AdskLicensing-installer.exe安装v9版本的AdskLicensing;

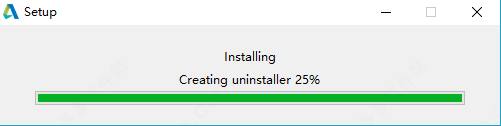

7、正在安装请耐心等待;

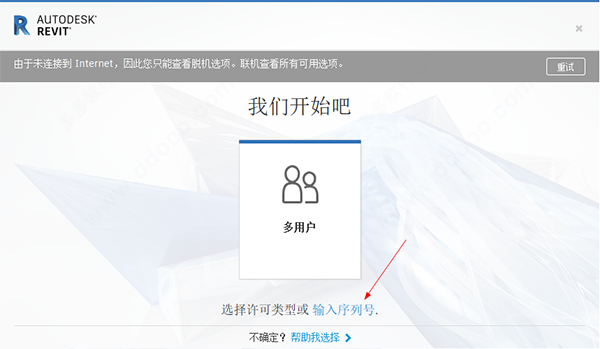

8、在桌面上打开Revit 2021,点击输入序列号;

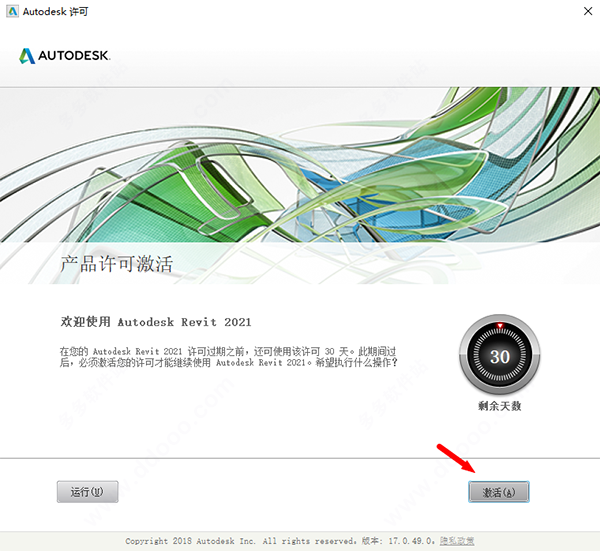

9、点击“激活”;

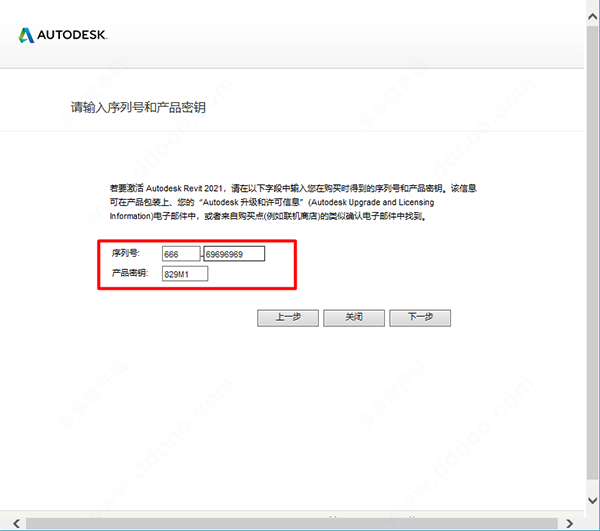

10、输入revit2020序列号【666-69696969】和密钥【829M1】,点击下一步继续;

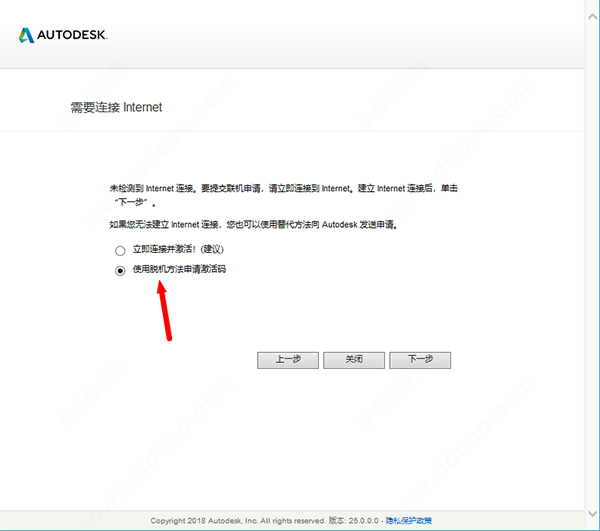

11、选择使用脱机方法申请激活码,点击下一步;

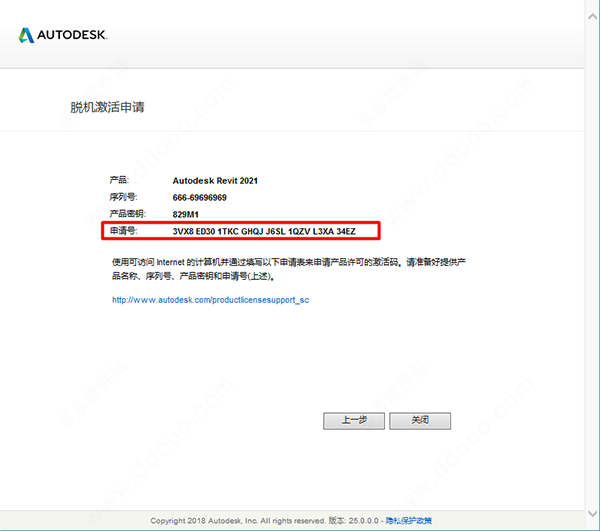

12、复制自己的申请号,然后点击关闭;

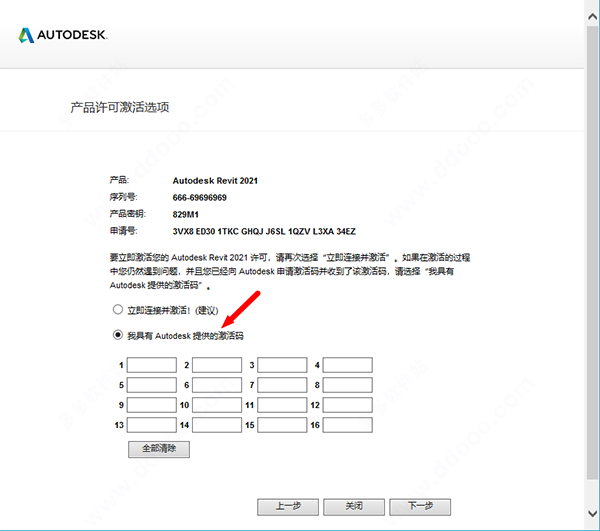

13、重新在桌面上打开Revit 2021,点击激活,输入上方的序列号,点击我具有Autodesk提供的激活码;

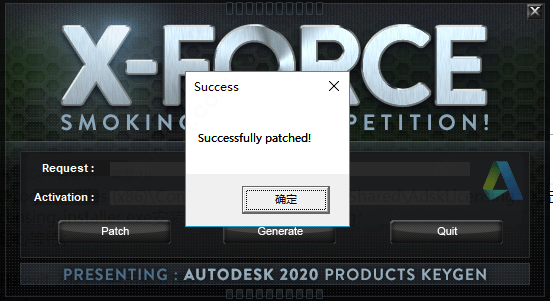

14、以管理员身份运行“xf-adesk20_v2.exe”文件,点击“patch”,弹出“successfully patched”,点击“确定”;

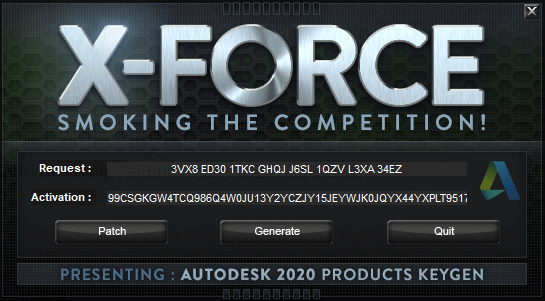

15、在Request方框中粘贴刚才复制好的申请号,点击Generate即可得到激活码,此时复制激活码;

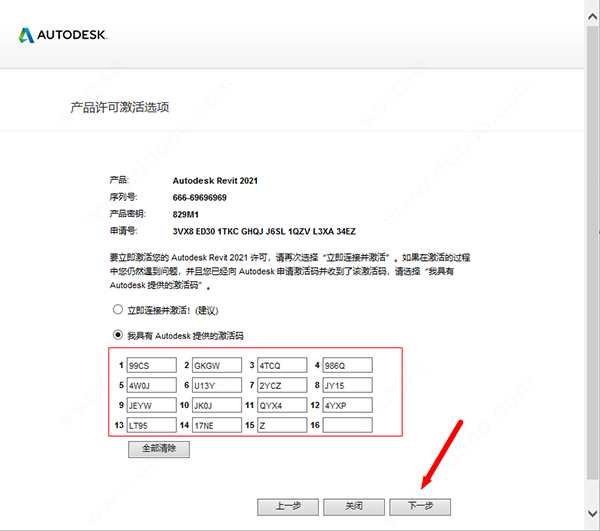

16、在激活界面中,复制刚才粘贴好的激活码,点击下一步;

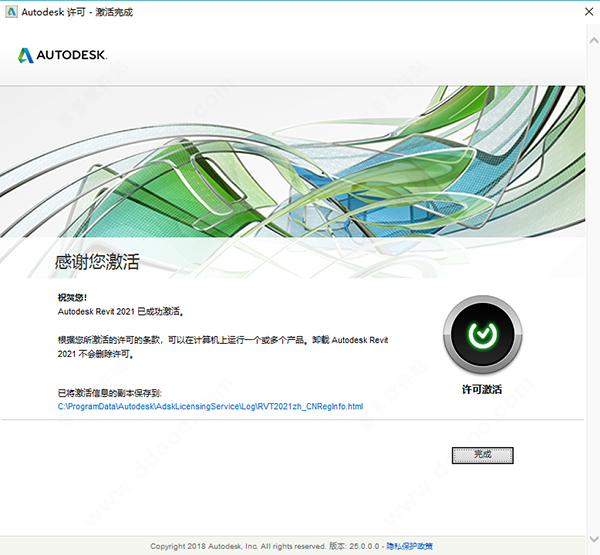

17、如图所示,成功激活软件,可以免费体验全部的功能。




Revit建模插件有哪些?哪款最好用?

Revit是我们经常用于建模工作的一款软件,而对我们而言好的插件同样能够起到好的事半功倍的效果,今天就带大家了解一下工程师推荐的Revit建模插件都有哪些。

建模大师

建模大师是由“上海红瓦科技”研发的一款基于AutodeskRevit的插件产品。族库大师提供免费的Revit族文件。其目标是为Autodesk Revit用户提供设计工作中常用的族文件。快速导入设计项目,辅助工程设计工作。建模大师软件的使用大大提升了模型创建效率,提高了建模质量,节约大量的时间成本,让BIM工程师从繁琐的建模工作中解脱出来,从而为后期模型是的业务应用创作良好的条件。总而言之,建模大师是一款适合一线建模人员使用较多的一款软件。

品茗HiBIM

品茗HiBIM基于Revit平台研发,是一款集快速建模、CAD高效转化、族库、深化设计、出图算量于一体的BIM应用软件。软件采用CAD链接方式,可以在Revit平台上进行快速翻模;还可以对设计原图不合理的地方进行查找并提供修改方案,将结果导出成各种形式的文档。软件结合了国内各地的清单及定额的计算规则,能快速、准确的出各种工程量。

ISBIM模术师

ISBIM模术师是一款强大的Revit建模插件,拥有很多的Revit建模增强功能,包含通用、土建、装饰装修、机电、出图等五大模块,可用于建筑、结构、水电暖通、装饰装修等专业中,极大地提高了用户创建模型的效率,同时提高了建模的精度和标准化。

以上这三款就是我们在日常工作中常用到的建模插件,当然这并不表明其他的插件都不好用。那么关于Revit建模插件的内容就讲到这里,希望对大家有所帮助。




屋面施工的23种做法,你掌握了几种?

1保温隔热工程-管根固定

穿过屋面和墙面的管根部位,应用内掺3%膨胀剂的细石混凝土填塞密实,将管根固定。

2保温隔热工程-屋面排气道

排气道通常设置间距小于6m,排气道所围面积小于36㎡。排气道从保温层开始断开至防水层止。排气道应无砂浆、水泥、砂等粉料掺入,确保气体畅通排至排气管。

3保温隔热工程-排气口

排气出口应埋设排气管,排气管应设置在结构层上;穿过保温层的管壁应打排气孔,屋面排气孔应做到做法一致、排列整齐、外形美观,应设置在纵横分隔缝的相交点处。

4保温隔热工程-排气口补救方法

当原预留的排气管受到污染或破坏时,可采用管外套管的方式进行补救。套管应套在内管卷起防水卷材的外侧,并向下埋入屋面面层内。点这免费下载资料

5找坡找平层工程-留设分格缝

找平层要留分格缝,分格缝的宽度一般为20mm;水泥砂浆或稀释混凝土找平层纵横分格缝的最大间距不超过6m。分格缝内应填嵌沥青砂等弹性密封材料;基层应坡度正确、平整光洁,平整度偏差不大于5mm,无空鼓裂缝;防水找平层、防水保护层、面层的分格缝位置上下相对应,面层分格缝预留位置应满足验收规定。

6防水层-基层处理

基层表面保持干燥,并要平整、牢固、阴阳角转角处做成圆弧。干燥程度的简易检测方法,将1㎡卷材平坦地平铺在找平层上,静置3~4h后掀开检查,找平层与卷材上未见水印即可涂刷基层处理剂,铺贴。

7防水层-卷材屋面铺贴方向、位置

铺贴从流水坡度的下坡开始,先远后近的顺序进行,使卷材长度与流水坡度垂直,搭接顺流水方向;上下层卷材不得相互垂直铺贴,第二层铺贴的卷材必须与第一层错开1/2宽度。

8防水层-屋面卷材搭接

当采用高聚物改性沥青防水卷材或合成时,满粘法搭接80mm,空铺法、点粘法、条粘法搭接100mm。合成高分子防水卷材采用焊接法时搭接50mm。

9防水层-非上人屋面防水卷材保护层

涂刷着色剂首先将防水层表面清擦干净,并要保证表面干燥,着色剂色调应柔和,颜色不能过重。卷材保护也可以直接用附有铝箔或石英颗粒的卷材直接作面层卷材,直接作为防水保护层。

10防水层-地砖铺贴

此种做法适用卷材防水上人屋面。在防水层表面铺摊水泥砂浆进行地砖铺贴,铺贴过程中注意屋面的排水坡向及坡度,雨水口处不得积水;创优工程要做到屋面流水坡向正确、无积水;饰面砖排砖整齐合理、无空鼓,砖缝顺直、宽窄一致;排水口、突出物等周边排砖整齐、美观。

11瓦屋面-瓦屋面防水

所有阴阳角、预埋筋穿出处应事先做好圆弧;圆弧处粘贴附加层,涂刷严密。涂刷前,基层应干燥、平整。涂刷厚度符合设计要求。成膜前不得污染、踩踏或淋水。

12瓦屋面-坡屋面保温层

保温层设于防水层之上,上部为35mm(设计确定)厚C15细石混凝土找平层(配ø6@500mmX600mm钢筋网与屋面预留的钢筋固定)。

13瓦屋面-挂瓦层

挂瓦采用方木,底层为顺水条,上层为挂瓦条,顺水条与挂瓦条形成整网与预埋在屋顶结构板上的ø6钢筋连接,挂瓦层方木均要进行防腐处理,还需用涂料将连接筋根部涂刷严密,以防腐防渗。

14瓦屋面-平瓦屋面排瓦控制

为保证屋面达到三线标齐,应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预铺瓦,大面积利用平瓦扣接的调整范围来调节瓦片。大面积铺挂的平瓦上下两层之间的拼缝位置,要求错开半块瓦的宽度(上下两层瓦的光面与麻面不允许在同一条线上);小范围(局部)由于受到结构翻沿的影响,可以使用水泥砂浆抹灰后做假瓦施工。

15瓦屋面-瓦片固定

第一块瓦找准位置后,使用钢钉在2个预留孔隙穿过后,将瓦片固定在挂瓦条上;接下来将第二块瓦压接在第一块瓦面上,调整位置,确保搭接边筋咬合完整,瓦片方正,之后将其同样固定。

16天沟、檐沟、檐口的防水构造-卷材防水层

沟内附加层在沟与屋面交接处易空铺宽度不小于200mm。卷材防水层应由沟底翻上至沟外延顶部,卷材收头应用水泥钉固定,并用密封材料封严;屋面排水沟纵向流水坡度不应小于1%,水落口周边半径500mm范围内坡度不应小于5%,檐沟表面平整美观、线条顺直,流水畅通、无积水现象。

17天沟、檐沟、檐口的防水构造-女儿墙收口做法

屋面与女儿墙交接处,做水泥踢脚并涂刷防水性外墙涂料。踢脚与墙面及屋面面层之间留伸缩缝,并填塞嵌缝油膏等柔性防水嵌缝材料。

18天沟、檐沟、檐口的防水构造-瓦屋面的檐口构造

平瓦、波形瓦的瓦头挑出封檐板的长度宜为50~70mm,如果瓦的尺寸较大,可适当加大,但不大于100mm。

19水落口及水落管-直式水落口的防水构造

屋面直式水落口周围半径500mm范围内坡度不应小于5%,水落口面层排砖整齐、勾缝光滑平整、水落口处无积水现象、水箅子起落灵活,整体达到最佳观感质量。水落口杯与基层接触处应留宽20mm、深20mm凹槽,嵌密封材料。

20水落口及水落管-水落管及排水口

屋面外露竖向水落管每节不少于一个管卡,且安装牢固;水落管内径应不小于75mm,距墙应不小于20mm,排水口距水簸箕宜为150~200mm;管卡应设在靠近水落管接头处、弯头处。

21水落口及水落管-屋面水簸箕做法

水簸箕可以采用如图的石材边角料加工制作;也可以按照传统做法采用砂浆制品。

22出屋面水管及支架

管道根部按照防水要求做法八字角和附加层,卷材卷起至少250mm,上端用卡箍固定。砂浆墩与管道之间填塞柔性防水嵌缝油膏。砂浆墩外侧可根据设计要求的颜色和材质涂刷防水型外墙涂料。伸出屋面管道、支架根部的找平层应做成圆锥台,管道根部500mm范围内,找平层应抹出高度不小于30mm的圆台;管道与找平层间应留20mm×20mm的凹槽,并嵌填密封材料;管道根部四周增设防水附加层,宽度和高度均不小于300mm,该部位防水层收头处用金属箍(或镀锌钢丝)拧紧,并用密封材料封严;保护墩应盖住防水收头,与屋面面层之间留置分格缝。

23出屋面风管及支架

排风道、屋面检查孔等处屋面平瓦与立面结构相交部位,除使用与屋面配套的柔性卷材泛水处理外,必须全部使用防水砂浆将瓦与结构(木条)之间的缝隙填满灌实。




Yoast Seo Premium v.20.1+ v20.0 Free(核心插件)网站SEO优化插件下载

Yoast Seo Premium 网站SEO优化插件简介&下载

Yoast SEO第一个真正的 WordPress 一体化 SEO 解决方案,包括页面内容分析、XML 站点地图等等。

目标是谷歌的新闻传送带的顶部位置与我们的重写方式添加相关的模式数据,如newarticle到您的文章。

搜索引擎没有更简单的方法来掌握你的文章的主要信息,以确保它在谷歌新闻和类似的排名。

Yoast SEO 插件有什么作用?

Yoast SEO 确保您的网站符合最高的技术 SEO 标准。它还为您提供了优化 SEO 内容和整体可读性的工具。

创建对 SEO 友好的内容

获得帮助,更轻松地针对所需的关键词优化您的帖子。 Yoast SEO 可以识别相关的关键词、关键词的同义词以及关键词的不同单词形式*。这使您可以更自然地写作,并更容易为受众和搜索引擎改进内容。
* 提供英语、荷兰语、德语、法语、俄语、意大利语、西班牙语、瑞典语、葡萄牙语、波兰语、阿拉伯语、希伯来语、匈牙利语、挪威语、土耳其语、挪威语、斯洛伐克语、捷克语、印度尼西亚语、希腊语和日语版本。

通过 Yoast SEO 锻炼节省时间和发现机会

要获得排名靠前的健康网站,您需要定期进行 SEO。 Yoast SEO 训练指导您完成重要的常规 SEO 任务,并帮助您识别优化机会,例如您网站上难以找到、未链接的内容。

建立稳固的内部链接结构

获取访问者和 Google 都理解的网站结构。使用 Yoast SEO Premium,您可以获得强大的内部链接工具,从内部链接建议到现成的块,这些工具可以告诉您改进的内容和方法。

防止您的访问者最终进入死链接

避免网站出现 404 错误和死胡同。当您移动或删除内容时,重定向管理器会自动创建和管理重定向。

自动添加结构化数据以帮助 Google 了解您的网站

添加结构化数据是让搜索引擎注意到您的网站的最有效方法之一。 Yoast SEO 会自动添加正确的结构化数据,并为您提供使用额外结构化数据丰富您的网站的选项。增加您获得丰富结果的机会!

对搜索结果和社交媒体上的视觉效果好的帖子充满信心

Google 和社交预览可帮助您直观地看到您的帖子在网上共享时的样子。这使您有机会充分优化它。

与强大的平台集成

Semrush:通过查找高度相关的关键字来提高内容的相关性。
Wincher:轻松跟踪您的内容在 Google 中的排名。
Elementor:在 Elementor 用户界面内使用 Yoast SEO。
Zapier:自动在您选择的平台上分享您的内容。
WordProof:给您的隐私页面加上时间戳,并向全世界“证明”您的内容是可信的。

官方链接:点此查看产品详情

Yoast Seo Premium 高级版网站SEO优化插件破解版安装使用教程&下载

注意:Yoast Seo Premium v.19.2.1已亲测。本站下载资源包,先解压,先上传安装免费版,再安装高级版。亲测免费版后台安装也行。

Yoast Seo Premium 高级版网站SEO优化插件破解版免费下载
Yoast Seo Premium 高级版网站SEO优化插件破解版免费下载

此插件自带汉化/




revit墙重叠怎么办?Revit外观墙体重叠怎么办?

    经常在Revit中建模完成后,我们都会进行模型校核,不仅查找错误,也会对模型的外观进行美化。

    模型校核过程中,通常会发现一些小问题,可能不是建模时绘制错误导致的,但是也会影响我们外观效果。下面给大家讲解一个我们常遇到的外观问题。

    内墙与外墙连接时,由于墙连接方式问题,导致内墙伸出外墙,在外观上有重叠、阴影。严重影响模型外观和成果交付。如图1所示:

    图1

    如何解决这个问题呢?

    首先,将“三维视图”与“平面视图”平铺,并在平面视图找到问题处,如图2所示:

    图2

    启动功能区【修改】→【几何图形】→【墙连接】命令,如图3所示:

    图3

    启动墙连接命令之后,选择问题处,单击,就会出现一个方形框,这是修改预选,如图4所示:

    图4

    然后,功能区下方选项栏中出现墙连接编辑,如图5所示:

    图5

    这时我们只需点击“上一个”“下一个”,就可以转换墙连接方式,使我们模型外观正确,如图6所示:

    图6

    这时不仅解决墙连接问题,也会优化模型外观。





    免费Revit教学视频










10000套节点大样图付费分享

文件大小1.6GB,还是比较大,我这里也不免费分享给大家了,毕竟整理这些资源和下载还是比较不容易的。

看了一下节点大样图的内容:涉及的有钢结构,房建、伸缩缝、挡土墙、机电、防火门、电梯等等吧

序号 资料名称
1 1300个建筑施工图大样(变形缝、地下防水、栏杆大样、雨棚大样图等)
2 100张防水节点设计构造大样图(屋面、外墙、地下室变形缝、女儿墙等)
3 钢筋混凝土悬臂式挡土墙大样图(CAD、7张)
4 挡土墙、护坡及排水沟施工图
5 扶壁式挡土墙设计图(4~12米)
6 各类挡土墙大样图
7 12米高衡重式挡土墙施工图(CAD、6张)
8 路灯、路灯控制箱、手孔井及电缆沟大样图
9 混凝土柱加固节点大样图(碳纤维加固/粘钢加固/增大截面加固)
10 围墙建筑做法详图
11 800×800雨水井设计详图
12 楼梯踏步及扶手施工图大样
13 15款楼梯施工图
14 新型加筋挡土墙设计图(PDF)
15 地下室节点大样图(排水沟、后浇带、集水井)
16 幼儿园通透式/实体式围墙结构设计图
17 片石挡土墙竣工图CAD
18 化粪池沉淀池排水沟地泵活动板房等做法CAD
19 基础通用做法图(嵌草停车场及沥青车行道)
20 重力式及锚杆挡土墙设计详图(CAD、12张)
21 玻璃栏杆结构详图
22 基坑内支撑节点大样图
23 亭、长廊、围墙等建筑结构施工图
24 外墙内保温自保温节点做法大样合计
25 7张不同部位伸缩缝大样图
26 建筑屋面构造大样图合集(DWG)
27 防火门通用节点详图
28 钢筋桁架楼承板详图CAD
29 台阶坡道构造大样图合集(CAD)
30 [肇庆]篮球场施工图2018(CAD)
31 电梯井道结构施工图
32 写字楼夹层钢结构施工图
33 [遂宁]游泳池及水池全套施工图2018
34 30套精品钢结构节点详图合集
35 不锈钢拉杆钢化玻璃雨棚做法详图
36 玻璃不锈钢管护手栏杆等大样节点图(CAD图)
37 观光电梯建筑及钢结构施工图
38 钢结构楼梯全套详图及钢结构总说明
39 檐口、檐沟、天沟及雨棚大样图
40 百余个多高层民用钢结构节点图(CAD)
41 50张常用钢结构节点标准图
42 膜结构停车棚施工图(CAD、6张)
43 某室内新加钢结构楼梯施工图(CAD)
44 两栋建筑之间钢结构连廊施工图2017
45 钢结构厂房各部分彩连件标准详图
46 多套钢桁架结构节点详图
47 各类钢结构压型钢板屋面节点图(CAD)
48 公路旁三面广告牌设计图
49 9m跨钢排架雨棚全套施工图
50 某公司广告牌钢结构施工图(CAD)
51 24米跨钢结构桁架施工图(CAD)
52 某曲面扇形钢结构悬挑雨棚施工图(CAD)
53 钢结构节点精选之网架屋面节点
54 某钢结构平台含详细节点施工图(CAD)
55 钢梁与钢梁、钢梁与钢柱连接节点详图CAD
56 观光电梯最终版钢结构图(PDF/CAD,2017)
57 钢结构柱脚做法(铰接、刚接)
58 车库入口钢结构施工图
59 钢框架结构-型钢柱构造大样图(9张)
60 门式刚架-檩条节点详图CAD
61 钢结构天窗设计节点详图
62 [海口]四角钢结构凉亭盖顶结构施工图2015
63 某过街天桥钢结构施工图(CAD)
64 钢框架结构-外墙节点详图CAD
65 [广州]某医院抗震支架设计说明及大样图2020
66 门式刚架结构-采光板节点详图(4张)
67 钢管混凝土柱大样及连接节点详图
68 ALC楼板节点详图_含阳台(CAD,14张)
69 设计大院钢结构节点标准图(CAD)
70 各种铝合金玻璃门窗及大样节点图
71 23张竖明横隐玻璃幕墙节点大样图
72 488张玻璃幕墙节点详图CAD(共4类)
73 大理石干挂节点图
74 常用型铝板幕墙和石材幕墙节点大样详图24套(CAD)
75 地下车库入口雨蓬玻璃幕墙设计详图
76 铝合金格栅系统标准图CAD
77 观光电梯玻璃幕墙、钢结构施工图及幕墙结构计算书
78 消防救援窗节点示意图2019(CAD)
79 玻璃幕墙及铝合金型材节点详图(CAD,10张)
80 铝板幕墙节点详图_铝复合板_铝塑板等
81 幕墙栏杆系统标准图CAD
82 推拉门、卷帘门结构节点详图
83 铝合金窗节点_防火窗节点_地弹簧门节点CAD
84 铝板吊顶系统标准图
85 U型玻璃幕墙节点图(经典)
86 幕墙百叶系统标准图CAD
87 雨棚系统标准图
88 采光顶系统标准图
89 扬州厂房幕墙施工图含幕墙节点图
90 大连城市广场双层幕墙节点图
91 驳接爪式幕墙系统标准图(全玻幕墙)
92 幕墙伸缩缝节点系统图CAD
93 幕墙遮阳系统标准图CAD
94 陶土板幕墙系统标准图CAD
95 玻璃及铁艺栏杆通用节点图2017(CAD)
96 水泥纤维板节点详图2019
97 古式门窗及栏板构造大样合集(CAD)
98 光伏幕墙系统标准图
99 幕墙三维大样及典型节点图2019
100 内外呼吸式幕墙系统方案图
10000套节点大样图付费分享

其实要说有10000套吗,这个也没细算进去。不过前几个文件含金量还是不错的。




revit怎么创建形状?创建形状,玩转Revit概念设计

    创建形状可以研究包含拉伸、扫描和放样的建筑概念。使用“创建形状”工具从各种几何形状创建实心和空心拉伸。

    形状是通过选择线和闭合环形状来创建的:

        “修改|线”→“形状”面板→(创建形状)

        使用该工具开发任何表面、三维实心或空心形状,然后通过三维形状操纵控件直接进行操纵。

        以下线类型可用于产生形状:

        线

        参照线

        由点创建的线

        导入的线

        另一个形状的边

        来自已载入族的线或边

    关于不受约束的形状与基于参照的形状

    从模型线创建的图形或从参照线创建的图形,其修改行为有所不同。

    关于透视模式

    在概念设计环境中,透视模式将形状显示为透明,显示了其路径、轮廓和系统生成的引导。

    透视模式显示所选形状的基本几何骨架,使您可以更直接地与组成形状的各图元交互。当您需要了解形状的构造方式或者需要选择形状图元的某个特定部分进行操纵时,该模式非常有用。

    透视模式一次仅适用于一个形状。如果显示了多个平铺的视图,当您在一个视图中对某个形状使用透视模式时,其他视图中也会显示透视模式。

    透视模式显示下列形状的可编辑图元:

    轮廓-定义形状拉伸、放样、旋转和扫描的几何图形。

    显式路径-定义放样路径的线。

    隐式路径-系统为构造拉伸和放样而创建的线。

    轴-定义旋转方向的线。

    控制节点-系统为承载各个轮廓而创建的点。

    关于形状轮廓

    形状轮廓定义及编辑概念设计中形状的基本形状。

    轮廓是可用来生成形状的单条线、一串连接起来的线或闭合的环。操纵轮廓来修改形状的几何图形,您可以为下列形状类型添加轮廓:

        拉伸

        放样

        扫描

    关于形状尺寸标注

    在概念设计环境中,可以指定形状的尺寸标注。形状尺寸标注的工作原理类似于项目环境中的尺寸标注。

        三维控件在处于活动状态时会报告当前的尺寸标注。

        双击尺寸标注并按Enter键,以使临时尺寸标注在绘图区域中直接成为永久性尺寸标注。

        为模型线指定与尺寸标注相关的参数。

        将参数分配给标签尺寸标注。

        调整尺寸标注参数及所有与其相关的几何图形调整。

    来源:欧特克BIM俱乐部





    免费Revit教学视频










Enscape真实材质球模型,实时预览




revit怎么用阵列?Revit阵列建族技巧

    文章来源:智见能源

    近期小智团队开展了数字化移交及工程BIM管理的学习活动,采用了Revit软件进行输变电工程设计。小智针对Revit软件建族的相关技巧,谈谈我们的认识。

    在Revit软件中,族三维模型形状的创建可以采用拉伸、融合、旋转、放样、放样融合以及空心形状等几种方法,通过这几种方法可以创建复杂的Revit族模型。除了这几种基本的创建方法,在Revit族模型的创建中,可以使用多种修改方法,比如对齐、偏移、旋转和阵列等。

    下面介绍下阵列在族模型创建过程中的应用。使用阵列工具可以创建一个或多个图元的多个实例,可关联成组同时对这些实例进行操作,也可不关联成组对每个图元进行操作。阵列工具可以创建选定图元的线性阵列或半径阵列,不仅可以应用在二维草图,同样可以应用于三维图元。

    为了避免重复创建模型,在Revit软件中常常创建参数化模型,以参数来驱动Revit的族模型。在Revit软件中,不仅可以使用尺寸标注参数驱动模型中某一段尺寸值产生变化,从而使族模型的外形产生变化,也可以创建一个整数参数,用来定义族模型中某些图元的个数。

    通过创建一个动力配电箱来介绍阵列的应用

    配电箱内包含若干个微型断路器,根据微型断路器的数量,配电箱的尺寸也有所变化。

    ▲图1动力配电箱(PZ30)

    ▲创建一个微型断路器的族模型

    ▲将微型断路器载入到动力配电箱的族中,并创建参照平面用来对两侧的微型断路器进行定位,并将载入的微型断路器与参照平面进行对齐并锁定。

    ▲对微型断路器创建阵列,并将阵列数和阵列长度链接到参数

    ▲修改阵列数目参数,测试能否实现自动设置微型断路器数目

    ▲绘制动力配电箱的外壳等其他部分

    本文通过一个简单的例子介绍了阵列在Revit族中的应用。通过阵列数及其他相关参数的控制可以实现某一模块数量变化,从而实现模型的参数化,熟练使用阵列技巧可以丰富族的复杂程度。





    免费Revit教学视频










Autodesk2022是什么软件?具有哪些新功能?

Autodesk AutoCAD 2022序列号是一款针对AutoCAD的激活破解文件,这个破解文件可以帮助大家免费的使用该软件,破解了所有功能和所有限制,不需要激活就可以完全免费的使用,并且是永久有效的哦。这款软件拥有强大专业的MEP、Map 3D和plant,3D与其他智能工具的结合非常适合建筑设计、机械设计、电气设计等行业完成平面图、剖面图、管道、风管、线路等数据,并会自动生成注释、图层、,为用户提供时间表、列表和表格,帮助用户提高工作效率。


软件新功能

1、跟踪

跟踪提供了一个安全空间,可用于在Web 和移动应用程序中协作更改图形,而不必担心更改现有图形。跟踪如同一张覆盖在图形上的虚拟协作跟踪图纸,方便协作者直接在图形中添加反馈。

2、计数

快速、准确地计数图形中对象的实例。可以将包含计数数据的表格插入到当前图形中。

3、浮动图形窗口

现在,可以将某个图形文件选项卡拖离应用程序窗口,从而创建一个浮动窗口。

4、共享当前图形

共享指向当前图形副本的链接,以在Web应用程序中查看或编辑。包括所有相关的 DWG 外部参照和图像。

5、推送到Docs(固定期限的使用许可优势)

借助“推送到Docs”,团队可以现场查看数字 PDF 以进行参照。“推送到Docs”可用于将图形作为 PDF 上载到Docs 中的特定项目。

6、“开始”选项卡重新设计

“开始”选项卡已经过重新设计,可为产品提供一致的欢迎体验。

7、三维图形技术预览

此版本包含为开发的全新跨平台三维图形系统的技术预览,以便利用所有功能强大的现代 GPU 和多核 CPU 来为比以前版本更大的图形提供流畅的导航体验。

8、安装程序

2022 版产品提供了更快、更可靠的全新安装和展开体验。

9、其他增强功能

性能改进:现在,后台发布和图案填充边界检测将充分利用多核处理器。

图形改进:现在,Microsoft DirectX 12 支持用于二维和三维视觉样式




revit竖梃族在哪里?Revit项目没有竖梃族的解决方法

    Revit项目没有竖梃族解决方法

    在Revit中分可载入族、系统族和内建族,竖梃就属于内建族的一种。

    一般情况下项目样板中都会有默认的竖梃族,但有可能你就不知道什么原因使这个竖梃族不见了,那么我们该怎么在项目中创建自己想要的竖梃族呢?

    前期准备

    首先打开你的项目(自己原来的项目),在同一个程序中用默认建筑样板新建一个项目(项目1)。

    然后在新建的项目中,创建一个新的幕墙类型,创建的幕墙需要在类型编辑器中将垂直网格或者水平网格按照一定规则生成,在将水平竖梃垂直竖梃的内部、边界1和边界2都按照自己想要的类型进行设置。

    共享方法

    复制的方式:1.以前期准备中创建的新的幕墙类型绘制一面幕墙,然后选择所有幕墙网格线和嵌板,复制到剪切板。

    2.视口转换到自己原来的项目,在修改命令下的剪切板中选择粘帖,选择与选定的标高对齐。

    3.此时自己的项目中多出了绘制的幕墙,羡慕

    传递项目标准的方式:

    1.视口转换到自己原来的项目。

    2.点击管理面板下的传递项目标准。

    3.选择要复制的项目,复制自项目一,放弃全部,选择幕墙类型,确定。





    免费Revit教学视频










revit怎么分楼层?Revit三维视图中显示特定楼层模型

    通常我们想看某一特定楼层是,经常是打开剖面框来锁定该楼层,而我们可以利用ViewCube可快速精确的实现该操作。

    1、在ViewCube上单机右键,如图1所示。

    图1

    2、依次点击“定向到视图”—“楼层平面”—“楼层平面:标高1”,如图2所示。

    图2

    3、标高1楼层平面的模型即为用剖面框精确隔离出来,如想恢复整个模型,取消勾选剖面框即可恢复。如图3所示。

    图3





    免费Revit教学视频










revit如何设置标高0的绝对高程?Revit如何处理绝对高程与相对高程(±0.00)的关系?

    默认情况下,Revit的±0.00标高与绝对高程的0.00高度重合,在立面视图属性的“可见性”里(图206),把默认隐藏的“测量点”和“项目基点”勾选上。

    图206可见性设置

    将在立面视图中显示出如图207所示的红色框内两个重合的“测量点”和“项目基点”符号。

    图207:立面视图

    Revit是通过“测量点”和“项目基点”来确定绝对坐标和项目相对坐标的关系:

    “测量点”:就是绝对坐标的原点;

    “项目基点”:就是项目的相对坐标原点。

    通常情况下可直接按Revit默认的这两点重合进行建模,但如果需要考虑相对坐标(或相对高程)与绝对坐标(或绝对高程)的关系时,就要调整“项目基点”的位置,在第69问里,已经介绍了“测量点”和“项目基点”解决多栋单体模型与总图的关系,本章节重点介绍项目相对高程与绝对高程的关系处理方法。

    假定项目的±0.00标高的绝对高程为+170.00米,这就需要把“项目基点”的标高提升的+170.00米(+170000毫米),注意“测量点”维持不动,还是在0.00高程上,具体步骤如下:

    在任何一个立面视图中,打开视图可见性窗口(图208),仅勾选“项目基点”,确定后,在该立面视图就出现“项目基点”的符号。

    图208可见性设置

    选中“项目基点”符号,出现图209:修改项目基点状态;

    图209:修改项目基点

    点击“项目基点”符号左上角“回形针”符号,使其出现一条红色的斜线,表示当修改高程时,模型不会随“项目基点”的高程变化而改变,这对于已经产生了地形表面后再改“项目基点”就非常重要,换句话说如果是先有地形,后改“项目基点”,就务必点击“回形针”让其出现红色的斜线;

    把“高程”值设为170000毫米;

    把±0.00标高的高程设为0.00,而其它标高也相对于±0.00标高设定其相应的标高即可;

    如果需要标注绝对高程,则点击功能区“注释>高程点”命令,类型选择三角形(相对),即可标注绝对高程(见图210右侧涂黑的标高符号)。

    图210:同时显示项目相对标高和绝对高程





    免费Revit教学视频










revit弹窗关闭要怎么做?在Revit中处理模型时弹出“下载最新版本”消息

    问题:

    在保存到DesktopConnectorBIM360Drive的Revit模型中工作时,将显示以下弹出窗口。

    下载最新版本

     此外:

        消息在屏幕上持续几分钟,然后消失。

        在处理项目时,它将消失,然后反复重新显示。

        弹出窗口将在任何处于活动状态的程序或监视器之前保持可见。

    原因:

    这是为DesktopConnector设计的。当应用程序尝试在DesktopConnector工作空间中打开文件时,如果DesktopConnector正在检查或获取文件的最新版本,则会出现该消息。

    注意:DAT文件是Revit模型的备份数据文件。

    解决方案:

    若要避免此行为,请勿通过DesktopConnector访问该文件。

    如果使用Revit,模型可以转为云模型以进行协作请参见:将工作共享模型上载到BIM360DocumentManagement(RevitCloudWorksharing)。





    免费Revit教学视频










Revit老虎窗开洞画法:Revit带墙小屋顶老虎窗开洞教程

    文章来源:知乎 小筑BIM黄世斌老师

    1、首先新创建一个大的屋顶,设置上下边坡度为30°,左右两边不设置坡度。

    草图模式

    三维效果模式

    2、然后设置视图范围,使得在平面视图中可以看到完整的屋顶。

    设置顶部高度为8000,剖切面高度6000

    3、然后再创建一个小的屋顶在大屋顶的上方。

    左右带坡度,上下无坡度,设置小屋顶底部偏移800



    三维效果

    4、连接小屋顶和大屋顶

    5、给小屋顶绘制墙,并设置墙附着在两个屋顶中间

    6、执行老虎窗开洞,先选大屋顶,再选小屋顶,陆续选择剩下的三面墙,并修改洞口的边,形成闭合路径





    免费Revit教学视频










revit结构梁如何绘画?Revit结构梁教程:放置结构梁(可批量)

    梁是建筑结构中的承重结构图元,使用梁工具可以将梁添加到模型中去,我们可以使用Revit软件来进行绘制结构梁,下面就让我们一起来看看具体过程与操作方法吧。

    打开文件,选择结构中的梁

    设置属性,点击开始点喝结束点

    点击轴网上,从右下角往上选择(批量放置结构梁)





    免费Revit教学视频











revit栏杆材质怎么改?revit栏杆材质怎么设置

    文章来源:BIM情报局

    “在做项目中我们经常会遇见做栏杆扶手的问题,可以是你知道栏杆材质怎么编辑吗?”

    首先,在Revit中,栏杆扶手分为竖向栏杆和水平扶栏。

    栏杆的每一个构件都是一个单独的族文件,我们想要修改栏杆扶手就需要找到相应的族文件进行编辑,赋予材质。

    接下来我们就一起来操作一下吧!

    1、栏杆的材质设置

    在【栏杆扶手】-【编辑类型】-【栏杆位置】中,可以打开【编辑栏杆位置】对话框。但是在这个对话框中,我们找不到编辑栏杆的选项。所以我们在这里是无法对栏杆进行编辑的,在出现的对话框中我们能发现我们所使用的栏杆族是“圆形:25”的类型(小编在这里使用的revit默认栏杆,不同的栏杆类型在这里显示的族类类型是不同的,如下图所示)。

    接下来我们就要对栏杆材质进行编辑了,各位请睁大双眼!

    栏杆的材质的设置需要在【项目浏览器】-【族】中找到相应的栏杆族,刚才我们所看到我们的栏杆族中所选用的是“圆形:25”的类型,所以我们在这里选择“圆形:25”的类型,双击进入类型属性就会出现其各项信息,我们就能对栏杆进行编辑了(如下图)。

    2、扶栏的材质设置

    01)扶栏(除顶部扶栏外)

    要修改扶栏的材质属性,首先我们需要选择栏杆,点击【编辑类型】-点击扶栏结构后的【编辑】(如下图)

    点击以后我们进入编辑扶手界面,在每一个扶栏后我们都可以对其材质进行单独的编辑(如下图)。

    02)顶部扶栏

    顶部扶栏的材质添加与其余扶栏不同,而Revit版本不一样的话,也有差别。如果是Revit2018以上版本,可以直接在栏杆扶手的类型属性中,【顶部扶栏】里单击【类型】后面的【…】打开顶部扶栏的类型属性对话框,找到其材质属性去添加(如下图)。

    而Revit2016的话,在这里是没办法直接打开顶部扶栏的类型属性对话框的。





    免费Revit教学视频










超详细的模板、方木、钢管用量的计算算法

 一、根据混凝土量快速估算模板用量

1、适用情况:一般用于工程开工前期,在已知混凝土用量的情况下估算模板用量,以初步估算工程周转材料成本投入数量,为筹措资金提供依据。

2、优缺点:

优点:速度快,简便节约时间。

缺点:模板用量计算结果不够精确。

(一)各种截面柱模板用量

1、正方形截面柱 其边长为a×a时,每立方米混凝土模板用量U1按下式计算:

U1=4/a

2、圆形截面柱 其直径为d时,每立方米混凝土模板用量U2按下式计算:

U2=4/d

3、矩形截面柱 其截面为a×b时,每立方米混凝土模板用量U3按下式计算:

U3=2(a+b)/ab

(二)主梁和次梁模板用量

钢筋混凝土主梁和次梁,每立方米混凝土的模板用量U4按下式计算:

U4=(2h+b)/bh

式中b——主梁或次梁的宽度(m)

式中h——主梁或次梁的高度(m)

(三)楼板模板用量

钢筋混凝土楼板,每立方米混凝土模板用量U5按下式计算:

U5=1/h

式中h——楼板的厚度。

(四)墙模板用量计算

混凝土和钢筋混凝土墙,每立方米混凝土模板用量U6按下式计算:

U6=2/d

式中d——墙体的厚度。

二、按照混凝土构件与混凝土的接触面展开的办法精确计算模板工程量。

1、适用范围:常用于成本核算,及班组工程款结算。

2、优点:数据准确

缺点:计算过程繁琐,占用时间较长,受计算者个人水平影响较大。

方木的计算

快速估算法

每平方米模板方木(50×100)用量V:

V=0.0333(m3)点击>>工程资料免费下载

对拉螺栓长度计算

4.5m以下墙体对拉螺栓长度计算

4.5m以上墙体对拉螺栓长度计算

4.5米以下高度墙体对拉螺栓长度计算:墙厚+2×18(模板厚)+2×95(方木厚)+2×51(水平钢管外径尺寸)+2×(50~75)(钢管两边预留长度)

4.5米以上高度墙体对拉螺栓长度计算: 墙厚+2×18(模板厚)+2×95(方木厚)+2×51(水平钢管外径尺寸)+2×51(竖向钢管外径尺寸)+2×(50~75)(钢管两边预留长度)

对拉螺栓数量的计算

1、墙体对拉螺栓

a、止水型对拉螺栓个数=(墙体长度÷对拉螺栓水平间距+1)×[(墙体高度-150)÷对拉螺栓竖直间距+1]

b、周转型对拉螺栓个数={(墙体长度÷对拉螺栓水平间距+1)×[(墙体高度-150)÷对拉螺栓竖直间距+1]} ×1.05

注:其中1.05为周转型对拉螺栓的损耗

2、柱对拉螺栓

柱对拉螺栓个数计算方法根据实际柱截面尺寸及施工方案进行计算

钢管的计算

柱模钢管用量的计算

柱净高:基础顶面或楼面至上层梁底的高度

柱箍间距:指同向相邻两排加固柱箍钢管组合中心距

柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚度+2 ×方木高度+2×自由端长度(一般取200~500)

柱模加固杆根数(b方向)=[(柱子净高-300)÷柱箍间距+1]×4

柱模加固杆根数(h方向)=[(柱子净高-300)÷柱箍间距+1]×4

柱子与结构脚手架连接钢管长度及数量

柱模加固杆数量=柱模加固杆长度(b方向)×柱模加固杆根数+柱模加固杆长度(h方向) × 柱模加固杆根数+柱子与结构脚手架连接钢管

报工程量注意事项:

1、分规格报量

2、按钢管长度模数确定钢管长度规格

普通高度墙体钢管用量计算

墙体净高度:基础顶面或结构楼面到上层梁或板底的高度。

普通高度墙体(4.5m以下)加固体系一般由模板、方木、水平方向钢管加固杆、山形卡、丝帽等组成,其模板侧压力传递顺序如下:模板→方木→水平方向加固钢管→山形卡→对拉螺栓。

由于墙体高度不大(4.5m以下),一般方木间距取150~200,对拉螺栓间距3.0米以下高度取450×450,3米以上可适当加大至500~600。

墙体水平加固杆长度=墙体中心长度+2个模板厚度+2个方木高度+2×钢管自由端长度(一般取200~500)。

墙体水平加固杆根数=[(墙体净高度-300)÷对拉螺栓竖向间距+1]×4。

墙体水平加固杆总量=墙体水平加固杆长度×墙体水平加固杆根数

剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方木高度+2倍自由端长度。

剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向间距。

剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数

墙体加固钢管的总量=水平向加固杆总量+剪力墙端锁口钢管总量。

超高墙体加固钢管的计算

超高墙体加固体系一般由模板、方木、水平方向钢管加固杆、竖直方向加固杆、山形卡、丝帽等组成,其模板侧压力传递顺序如下:模板→方木→水平方向加固钢管→竖起方向加固杆→山形卡→对拉螺栓。

由于墙体高度较大(4.5m以上),一般方木间距取150,对拉螺栓间距取450×450。

墙体水平加固杆总量计算方法同普通高度墙体水平加固杆计算方法。

墙体立杆长度分两种,当剪力墙为内墙时剪力墙两侧立杆高度相同=楼面(或基础顶面)到板底的距离-板底模板厚度-100~150;当剪力墙为外墙时内外两侧立杆高度分别为:外侧墻体立杆高度=墙体高度(楼面或基础顶面至墙顶的高度)内侧墙体立杆=楼面(或基础顶面)到板底的距离-板底模板厚度-100~150

竖向加固杆总量=(墙体长度÷对拉螺栓水平间距+1)×内侧立杆的高度×2+ (墻体长度÷对拉螺栓水平间距+1)×外侧立杆的高度×2。

剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方木高度+2倍自由端长度。

剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向间距。

剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数

超高墙体加固钢管的总量=水平向加固杆问题+竖向加固杆总量+剪力墙端锁口钢管总量。

报工程量需注意事项:

1、竖向加固杆长度计算时,外侧立杆高度可根据实际情况确定高度,确定高度需考虑选用常用模数长度。

2、剪力墙端锁口钢管长度选择时也应考虑选用常用模数长度。

3、报工程量时应分清钢管长度规格,并尽量减少钢管长度种类。

梁模板钢管用量计算

梁底平杆的计算

1、梁底平杆的长度:

2、梁底平杆的根数:

3、梁底平杆的用量:

梁侧模加固杆

1、当梁截面高度为500时,一般情况下侧模高度将达到350~400,如不对梁侧模进行加固,仅凭梁侧模顶部与板模板的连接,承受不了在浇筑混凝土时振动棒的振动给模板带来的侧压力,容易形成梁侧模变形,炸边等质量缺陷。

梁底立杆及其他杆件的计算:

1、普通梁底立杆的用量在计算结构脚手架时已经计算,可单独不计算。

2、框支梁或转换层梁底立杆的用量应根据通过计算的施工方案所确定的立杆间距、水平杆步距及剪刀撑的具体数据进行计算。

3、转换层梁加固钢管用量计算示例:(见下图)

(1)立杆(具体计算方法略)

(2)水平杆(具体计算方法略)

(3)剪刀撑(具体计算方法略)

模板支架钢管用量计算

立杆

1、立杆高度=层高-楼面板厚-模板厚度-30~50mm

2、立杆根数=X方向根楼×Y方向根数

X方向根数=X方向结构楼面长度÷立杆X向间距+1

Y方向根数=Y方向结构楼面长度÷立杆Y向间距+1

3、立杆总量=立杆高度×立杆根数+其他特殊部位立杆根数×该特殊部位立杆高度

4、说明:

(1)当结构楼面形状不规则时,应以实际需要设定或计算其根数和长度。

(2)当结构层高为非常见层高时,在选用钢管长度规格时应考虑相近钢管长度+可调底座的形式。

水平杆

1、需了解知识点:扫地杆定义、立杆步距定义及纵、横向水平杆的定义。

2、纵(横)向水平杆根数=纵(横向)向结构楼面长度÷立杆纵(横)距+1。

3、纵(横)向水平杆长度≈纵(横)向结构楼面长度。

4、单步架纵(横)向水平杆总量=纵(横)向水平杆根数×纵(横)向水平杆长度。

5、水平杆层数=楼层净高÷立杆步距+1

6、水平钢管总用量=(单步架纵向水平杆总量+单步架横向水平杆总量) ×水平杆层数+其他部位水平钢管用量。

剪刀撑

1、施工扣件式钢管(JGJ 130-2001)关于剪刀撑布置的相关规定:

(1)满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置;

(2)高于4米的模板支架其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。

2、剪刀撑钢管的长度应根据实际搭设的角度及楼层高度来计算。

3、剪刀撑钢管一般为对称双向布置,计算剪刀撑钢管根数时应注意。

外墙脚手架搭设相关要求

1、纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨;

2、纵向水平杆拉长宜用对接扣件连接,也可采用搭接;

3、主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除;

4、作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;

5、当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端应采用直角扣件固定在纵向水平杆上;单排脚手架横向水平杆的一端,应用直角扣件固定在纵向水平杆上,另一端插入墙内,插入长度不小于180mm。

需掌握的几个术语

1、防滑扣件:根据抗滑要求增设的非连接用途扣件。

2、外立杆:双排脚手架中离开墙体一侧的立杆,或单排架立杆。

3、内立杆:双排脚手架中贴近墙体一侧的立杆。

4、主节点:立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。

5、立杆步距:上下水平杆之间的轴线距离。

6、立杆间距:脚手架相邻立杆之间的轴线距离。

7、立杆纵距:脚手架立杆的纵向间距。

8、立杆横距:脚手架立杆的横向间距,单排脚手架为外立杆轴线至墙面的距离。

9、扫地杆:贴近地面,连接立杆根部的水平杆

外架钢管的计算

1、立杆

(1)外立杆高度=室外地面高度(或悬挑钢梁上表面)至檐口高度(女儿墙顶)+1.2

(2)内立杆高度=室外地面高度(或悬挑钢梁上表面)至檐口高度(女儿墙顶)

(3)立杆根数=外架外围周长÷立杆间距

(4)立杆长度=外排立杆根数×外排立杆高度+内排立杆根数×内排立杆高度

2、大横杆(沿脚手架纵向布置的水平杆)

(1)大横杆长度=外架外围长度

(2)外排大横杆数量=脚手架高度÷步距(上下水平轴线间的距离)+1

(3)内排大横杆数量=脚手架高度÷步距(上下水平轴线间的距离)

(4)大横杆总量=大横杆长度×大横杆数量(内排数量+外排数量)

3、小横杆(沿脚手架横向布置的水平杆)

(1)小横杆长度=小横杆靠墙一端到装饰墙面的距离(一般不大于100mm)+一个脚手板的宽度+立杆横距+一个钢管外径+小横杆伸出扣件边缘的长度(一般取100mm)。

例:以常用的立杆横距为1.05米的外脚手架为例,小横杆长度=100+300+1050+51+100=1601

(2)小横杆数量(主节点部位)=外架外围周长÷外立杆纵距×(外架高度÷立杆步距+1)

(3)小横数量(非主节点部位)按脚手架施工方案确定的每隔n步架满铺脚手板算出需要满铺脚手架的层数,再按每层主节点数量的一半计算小横杆根数。

(4)小横杆总量=小横杆总根数×小横杆长度

4、剪刀撑

(1)规范关于剪刀撑的规定:

高度在24米以下的单、双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;

高度在24米以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑;

剪刀撑的接长宜采用搭接,搭接长度应符合规定

每道剪刀撑宽度不应小于4跨,且不应小于6米,斜杆与地面的倾角宜在45度~60度之间。

(2)长度计算,根据施工方案确定的设置位置和形式及高度进行计算;

5、横向斜撑

(1)规范关于横向斜撑的规定:

a 横向斜撑应同一节内由底至顶层呈之字形连续布置;

b 一字型、开口型双排脚手架的两端必须设置横向斜撑;

c 高度在24米以下的封闭型双排脚手架可不设置横向斜撑,高度在24米以上的封闭型脚手架,除拐角应设置横向斜撑外,中间应每隔6跨设置一道。

(2)横向斜撑钢管用量的计算:

a 根据规范要求或外架施工方案确定的需设置横向斜撑位置和数量;

b 根据已知的步距,立杆横距可以计算出每根横向斜撑的长度;

c 再根据脚手架高度计算出横向斜撑的数量。

6、连墙件钢管用量计算

(1)规范关于连墙件的规定:

a 定义:连接脚手架与建筑物的构件。

b 连墙件布置最大间距

c 一字型、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于4m。

(2)连墙件钢管用量的计算可根据施工方案确定的间距进行计算。(具体内容略)

7、防护栏杆的计算

(1)外墙脚手架外侧介于上下两个纵向水平杆之间的,用于作业层防护作用的纵向水平杆。

(2)防护栏杆的长度同大横杆(纵向水平杆)的长度。

(3)防护栏杆的根数=脚手架高度÷步距(上下水平轴线间的距离)

(4)防护栏杆的总量=防护栏杆的长度×防护栏杆的根数

8、脚手板底纵向水平杆(纵向水平杆的一种)

(1)定义:设置于竹笆脚手板下方用于支撑竹笆脚手板的纵向水平杆。

(2)规范相关规定:当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆(大横杆)应作为横向水平杆的支撑,用直角扣年固定在立杆上;当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于400mm。

(3)脚手板底纵向水平杆的用量计算:长度同纵向水平杆长度,根数应根据施工方案确定需满铺脚手板的层数进行计算(计算过程略)






revit如何制作详图?Revit中如何快速创建门窗详图大样?

    文章来源:

    【柏慕联创BIM技术服务,文/胡林】

    问:在绘制施工图的时候,我们都需要绘制门窗的详图大样,当我们绘制好施工图后,开始要绘制大样详图,窗户和门的大样详图在revit中是不需要重新绘制的,可以应用到大样详图中。revit如何快速的出门窗详图?

    单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示

    名称和比例可以自己定义,如图-2所示。

    单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”,如图-3所示。

    在“族”后面的选项栏中可以选择我们需要放置的详图构建,“视图”可以选择是平面剖面立面,并且我们可以更改主体长度。如图-1所示。

    我们就可以直接出门窗墙体等构建的详图大样,而不需要重新绘制。如图-5所示。

    同样:楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。





    免费Revit教学视频
