在使用Revit绘图时，我们常常会导入CAD图纸作为底图，但有时我们会发现，在图纸锁定的情况下，我们还是会时不时选中CAD底图，那么要如何设置才能避免呢？

    1、选中CAD图纸，在选项栏中确认图纸处于锁定状态。

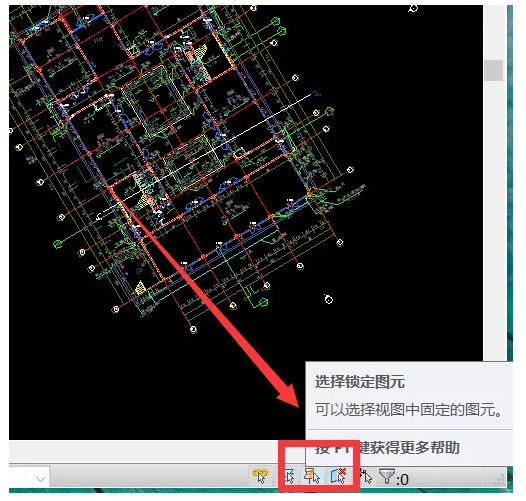

    2、找到软件界面右下角的“选择锁定图元”图标，点击图标。

    3、当图标变成如图所示时，即为不可选择视图中锁定图元，这样锁定的CAD图纸便不会被选中了。

 随着园林绿化事业的发展，园林管理在园林绿化中已越来越显现出其不可替代的地位。编制园林绿化工程技术标准，发展园林专业的管理队伍，培养和提高管理队伍素质等一系列有效措施，会使园林绿化管理业得到长足的发展，从而促进整个园林业的健康发展。

1、做好施工前的准备工作

绿化工程应具有详尽的施工工艺流程，开工前管理工程师应踏勘现场、熟悉施工图纸与施工规范、操作规程等，深刻领会设计理念，做好施工图纸会审，向施工单位进行设计交底、管理交底。管理技术人员对施工单位报送的施工组织设计方案必须进行详细地审查，充分论 吗位人员上岗资格、施工机械数量及运行状态、工程材料的准备情况，做好施工场地检查、验收等施工辅助工作。做好开工准备工作是保证工程质量的前提。

2、做好施工现场管理

管理技术人员要深入施工现场，进行调查研究，做出详细的管理细则和管理规划。综合性园林绿化工程都是由若干分项、分部工程组成，而每一个分部分项工程又都是由一道道工序来完成，要确保工程整体质量，就必须重点控制工序质量。

3、加强后期养护管理

园林绿化工程材料的特殊性决定了工程养护的重要性。种是短暂的，而管护是长期的。管理人员要加强对施工单位的督促，提供技术支持，做好后期管护，保证苗木成活，保证工程的质量。

4、做好协调工作

管理人员在工作中积极主动地向建设单位汇报工程进度及工程建设中出现的问题，同时又能把建设单位新的要求及时反馈给施工单位，本着科学地、认真负责的态度为建设单位服务，协调好各方关系。

5、完善工程资料的整理

做好资料的整理、完善、归档是管理工程师的职责之一，管理工程师必须保证所采集资科的真实、完整并使之分类有序。

    放置在图纸中的每个图元都是某个族类型的一个实例。

    图元有2组用来控制其外观和行为的属性：类型属性和实例属性

    类型属性

    同一组类型属性由一个族中的所有图元共用，而且特定族类型的所有实例的每个属性都具有相同的值。

    例如，属于“桌”族的所有图元都具有“宽度”属性，但是该属性的值因族类型而异。因此，“桌”族内60×30英寸族类型（1525x762mm）的所有实例的“宽度”值都为60英寸（1525mm），72×36英寸族类型（1830x915mm）的所有实例的“宽度”值都为72英寸（1830mm）。

    修改类型属性的值会影响该族类型当前和将来的所有实例。

    实例属性

    一组共用的实例属性还适用于属于特定族类型的所有图元，但是这些属性的值可能会因图元在建筑或项目中的位置而异。

    例如，窗的尺寸标注是类型属性，但其在标高处的高程则是实例属性。同样，梁的横剖面尺寸标注是类型属性，而梁的长度是实例属性。

    修改实例属性的值将只影响选择集内的图元或者将要放置的图元。例如，如果您选择一个梁，并且在“属性”选项板上修改它的某个实例属性值，则只有该梁受到影响。如果您选择一个用于放置梁的工具，并且修改该梁的某个实例属性值，则新值将应用于您用该工具放置的所有梁。

混凝土垫层工程量计算规则及公式

1、条形基础砼垫层计算公式

外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积 内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积

2、整板基础、独立基础垫层的体积

垫层体积＝垫层面积×垫层厚度

混凝土基础工程量计算规则及公式

1、条形基础工程量计算及公式

外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积 内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积 注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算

2、满堂基础工程量计算及公式 满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积

3、独立基础（ 砼独立基础与柱在基础上表面分界）

(1)矩形基础：V=长×宽×高 (2)阶梯形基础：V=∑各阶(长×宽×高) (3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2 其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度

混凝土柱工程量计算规则及公式

1、构造柱工程量计算

①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n） 式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数

2、框架柱

①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。 框架柱体积＝框架柱截面积*框架柱柱高 其中柱高： a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。c 框架柱的柱高，应自柱基上表面至柱顶高度计算。d预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。

钢筋混凝土梁工程量规则

1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

2、梁长的取法

梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

3、地圈梁工程量

外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积 内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积

4、基础梁的体积

计算方法：基础梁的体积=梁的净长×梁的净高

钢筋混凝土板的工程量计算

1、一般现浇板计算方法：现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。计算公式——V＝板长×板宽×板厚

2、有梁板系指主梁（次梁）与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算，

3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算

4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算。

现浇砼墙的工程量计算规则及公式

1、现浇框架结构的剪力墙计算方法：按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚

式中：墙长——外墙按L中，内墙按L内（有柱者均算至柱侧）；墙高——自基础上表面算至墙顶。墙厚——按图纸规定。

知识延伸：2句话搞定清单、定额2种工程量计算方法

1、清单按实体量，定额按实际量（作为懒之集大成者，其实这句话我只用4个字记住：轻提耳机）比较下清单和定额2种不同工程量计算规则，会发现不同的计算部分远远多过相同的，但几乎所有的不同都因这句话而生，以这句话为指导思想，后续的工程量计算就不容易混淆了。详解：定额工程项目以施工工序划分，体现为施工单元；清单工程项目按工程实体划分，体现为功能单元（一个功能单元里可能包含多施工单元）。因此定额模式下，工程量计算分部分项工程的实际发生量，考虑人为规定的的预留量等施工因素，不一定采用基本单位计量；清单模式下，工程量计算分部分项工程的实体净量，如分部分项子目包含多个工程内容，以主体工程内容单位为计量单位。2、记多不如记少秉承这一原则，我没有梳理清单和定额算量的不同部分，而是结合网络资料着重记忆了他们的相同部分。

 桥梁防撞护栏混凝土外观质量优化策略

　　对于桥梁建设来说，桥梁造型与外观已经逐渐成为了其重点考虑的问题。而桥梁防撞护栏作为桥梁外观工程中的重要工程，施工单位越来越重视桥梁防撞护栏质量的好坏与外观问题。所以，不断加强研究桥梁砼防撞护栏施工技术以及施工质量，对施工安全有着很大的保障作用，并且能够有效地延长桥梁的使用寿命。

1、桥梁砼防撞护栏的相关施工技术分析

　　1.1脚手架搭设施工技术要点

　　1.1.1制作和安装钢筋骨架注意事项

　　在制作桥梁砼防撞护栏钢筋骨架的时候，首先应该在钢筋棚处下料，然后再清理干净钢筋表面的漆皮、鳞锈以及油渍等。需要在钢筋棚内集中完成钢筋的加工制作，而在实际的施工过程中，要对施工图纸严格遵循，并且严格按照施工规范来进行施工，其次还要根据不同的型号与规格对钢筋进行绑扎，最好能够在桥面上进行钢筋的绑扎。而在绑扎防撞护栏绑扎时，一般在桥面伸缩缝处开始绑扎，但是必须严格按照施工设计图纸进行绑扎，且在绑扎工作结束后需要加强对其的检查，确保绑扎的部位到位，同时还要绑扎牢固，才能避免后续工序中出现不必要的麻烦。

　　1.1.2安装模板注意事项

　　一般而言，在安装桥梁砼防撞护栏的模板时，所采用的材料是钢模。在实际施工之前，应该先定位模板，接着再通过吊机将固定工作完成，工作人员应该在施工平台上将模板的定位辅助工作做好。等到完成安装以及固定桥梁侧面钢模的工作以后，要尽快将模板封端安装成型。在此过程中，要尽可能地选用质地坚硬和表面光滑的木材，避免出现翘曲问题。而加工木模的工作在施工现场就可以进行，工作人员应该从实际桥梁交角大小出发，来合理设置模板。而对于木模板而言，应该采取稳固的方式来支撑，防止砼振捣时出现模板变形的问题。

　　1.1.3浇筑砼注意事项

　　对于砼的浇筑工作来说，其所探究的两个方面是搅拌砼以及捣固砼。在开始搅拌砼以前，工作人员应该先加水让搅拌机空转几分钟，接着再将积水倒出来，这样就能保证整个拌筒是湿润的。而在正式搅拌砼的时候，需要对砂浆的损失以及砼的用量等问题进行充分地考虑，要提前调试好砼的配合比。除此之外，还应该在砼搅拌站旁边悬挂一个告示牌，严谨其他调试设备进入。由于桥梁砼防撞护栏的入口处面积十分狭小，钢筋的密集度也比较高，所以，在灌入砼的时候，一定要保证其是均匀下落的，而在振捣的过程中，要将机械设备的性能加以充分地考虑。另外，在振捣过程中，不但要对砼振捣时间准确把握，同时还要让振捣器而对间距适当移动，尽可能选择恰当的位置，以防出现麻面问题。

　　1.2标准式固定悬挑式钢支架法要点分析

　　一字型钢支架施工法与三角形钢支架施工法共同组成了标准式固定悬挑式钢支架法。在实际的施工过程中，要正式使用三角形钢支架施工方法以前，先在梁板外沿的砼壁上预埋一定数量的螺栓，进而固定好三角形钢支架。?

　　2、桥梁混凝用防撞护栏施工质量控制措施

　　2.1对脚手架加以合理利用

　　对于一些需要使用到脚手架来施工的桥梁工程而言，必须将搭设好的脚手架牢牢固定，工作人员应该对脚手架搭设的相关要求严格遵循，并且要做到合理施工。等到脚手架搭设完成以后，需要将施工平台、防护栏杆以及手扶梯等细节逐一加以落实，使得高质量施工得以保障，最终有效地保证施工人员的施工安全。

　　2.2合理吊装与安装模板

　　由于不同桥梁所具有的桥下净空高度是各不相同的，所以，在实际吊装模板的时候，工作人员应该尽可能地选用合适的吊装机械，一般而言，所采用的吊装机械是吊机拼装，要提前检查施工人员、施工设备以及施工机械的状况，严肃处理施工人员不合理的施工行为。在绑扎护栏钢筋的时候，需要施工人员针对不同型号的钢筋做好材料试验工作，并且要将试验结果进行存档。等到试验工作完成以后，工作人员应该进一步清理钢筋表面。将油渍与锈蚀及时清理干净。除此之外，在对骨架进行绑扎的时候，需要对设计图纸仔细了解，并且严格按照施工图纸来施工。在实际施工过程中，做好仔细认真。

　　2.3做好砼浇筑工作

　　在浇筑砼之前，需要工作人员对搅拌机是否能正常工作进行检查与确认，并且要检查节点设置与砼配合比是否恰当，要将准备工作落实到位。在实际振捣过程中，要将每一个部位的振捣做到位，足够密实，不能出现气泡与不平整的问题。

　　3、如何增强桥梁砼防撞护栏的安全措施

　　3.1严格遵循搭设脚手架的相关规定与标准

　　工作人员在实际搭设脚手架的过程中，会应用到一些脚手架搭设方法，而在使用这些搭设方法的时候，一定要对脚手架搭设的相关规定与标准严格执行，要确保杆间横立的扣件是足够牢固的，并且要在对上下脚手架进行施工的时候，要搭设相应的手扶梯，进而更好地保证施工人员的安全。

　　3.2对吊机加以合理地使用

　　在护栏模板的吊装过程中，要尽可能地选用科学的吊机，并且在吊机实际工作过程中，杜绝任何人出现在吊机力臂下。对于已经起吊的钢丝，应该尽量保持其直径是比较粗的，并且要将其紧紧牢固。除此之外，在吊机护栏周围，应该由施工人员严格遵循安装秩序进行安装，使得安装的牢固性得以保障。

　　3.3配备一定的安全防护工具

　　在工程的实际施工过程中，施工人员应该佩戴好安全帽以及安全带，不能出现赤脚进入施工场地的情况。工作人员在吊篮施工完成以后，需要将安全带佩戴好，避免出现坠伤事故。只要是进入施工现场的人员，都必须严格按照施工安全管理规范进入施工现场，并在施工现场切实加强对其的指导，不仅要教育其意识到安全防护工具在整个施工中的重要性，而且还要引导其切实掌握安全施工技能，尤其是应学会如何应对突发的事故。所以施工企业还应在配备安全防护工具的同时对现有的施工安全预案进行不断的改进和完善，切实加强对其的演练，并在实际演练中找出其存在的不足，从而更好地改进和优化，才能更好地应对各种突发的安全事故，确保整个施工任务得以顺利高效的实施。

　　3.4固定式悬挑支架一定要固定好

　　在实际施工过程中，需要将固定式悬挑支架固定好。如果其对快车道的行车安全造成了影响，应该开通专门的指挥通道。并且在完成固定式悬挑支架固定工作以后，需要相关作业人员立即进入布置工作。除此之外，施工围护工作作为桥梁砼防撞护栏施工的安全重点之一，需要施工单位对其给予高度地重视。

1 原材料质量和管理

[实例1] 水泥温度太高，造成混凝土坍落度损失过快。

某工程在6月份浇注C30梁板过程中，发现混凝土坍落度损失很快，造成滚筒内混凝土结料。

原因分析：经查所进水泥温度达80℃，且水泥普遍偏细，造成需水量增大，当用水量不足时产生坍落度损失过快。

防止措施：在夏秋季节5-10月份，对直接从水泥厂或粉磨站短途运输进货的水泥，必须每车水泥温度要小于65℃。

[实例2] 外加剂冬期时结晶，堵塞管道。

在11月到次年2月份，由于气温下降较快，在外加剂泵抽料到秤斗时会出现较多结晶，堵塞管道和蝶阀，造成计量缓慢。

原因分析：公司在用的萘系高效减水剂中Na2SO4在气温较低时，达到过饱和而析出晶体。

防止措施：与减水剂供应商协商调整减水剂配方，由含固量由32%降到20%含固量，已基本解决析晶问题。

[实例3] 雨水或冲水进入外加剂罐，造成浓度降低，影响混凝土坍落度。

某日开始供应工程的混凝土出厂前由检测台检查时均发现坍落度偏小情况。

原因分析：检查减水剂罐上方进料口被人打开后未盖好盖子，下暴雨及可能冲洗罐顶的水流入罐内，造成减水剂浓度下降。

防止措施：进料供应商在将减水剂泵到罐内后，应及时将上方盖子盖严，材料员加强巡察。

[实例4] 将木钙减水剂误用为萘系减水剂造成缓凝。

在供应某工程二层梁板时，施工单位反映凝结时间太长，浇筑后24小时仍未凝固。

原因分析：经检查配合比下料记录，普通减水剂被当作高效减水剂输入电脑，高效减水剂主要以萘系为主，按粉剂掺量为0.5%～0.8%，而普通减水剂主要成分为木质素磺酸钙，掺量为0.25%～0.3%。当木钙超过胶结材料用量0.4%时就会出现严重缓凝。

纠正措施：使用木钙减水剂掺量应严格控制，配合比输入时必须有另外操作员复核。

[实例5] 不同品牌防水剂混合使用。

某工程地下室外墙C40P8施工，发现一车混凝土坍落度偏大退回。

原因分析：经检查进货记录，同期进货的两种防水剂用于两个工程中，一种有明显减水作用，另一种减水率较少，工人在搬运袋装防水剂时出现混杂使用的情况。

纠正措施：每批防水剂（包含膨胀剂等）进厂时必须复检合格才能使用，仓库物资堆放应隔离和标识，不得混用。

[实例6] 砂中含有大块的泥块和卵石。

在某工地泵送施工时发现泵车下料斗上有较多大块鹅卵石和泥块。

原因分析：砂场供应河砂在抽砂时筛网破损，抽料口插入太深，将河床底部的大块石头和泥团抽到砂中。

纠正措施：砂场应定期检查抽砂机筛网是否破损，公司砂石进料口及主机楼待料槽应加装隔栅，防止杂物进入混凝土。

[实例7] 碎石含泥量超标。

雨天后所进碎石含泥量超过1%，造成混凝土需水量增大，混凝土强度下降。

原因分析：下雨后碎石破碎过程含大量砂土，振动筛分时无法分离干净。

纠正措施：在上料码头增加冲水设备，将含泥量控制在标准范围内。不合格碎石严禁进仓。

[实例8] 粉煤灰、矿渣质量不合格。

公司采购F类一级灰，进厂时细度、需水量比和烧失量等指标偶尔达不到要求；采购的S95级磨细矿粉，7天和28天活性指标偶尔达不到要求，但检测周期长。

原因分析：电厂燃煤质量出现波动，粉煤灰分选设备出现故障，引起质量波动；矿渣来源不稳定，比表面积偏小。

纠正措施：每车粉煤灰和矿渣粉进厂后应检查细度或需水量比合格才能入库。每车检测矿渣比表面积≥400㎡/kg合格才能进库，定期到供应厂抽样。

[实例9] 水泥、粉煤灰和矿粉等粉状物进仓前须经筛网过滤。

主机楼操作员反映螺运机被杂物卡住，造成电机烧毁。

原因分析：散装物料进仓时，含有铁钉、钢球等球磨机中杂物，卡入螺运机间隙。

纠正措施：所有进料管口前加装φ10mm孔径的筛网，防止大块杂物进入罐中。

[实例10] 原材料混仓。

某工程供应过程现场质检员发现混凝土粘性差，颜色偏白，经快速检测强度明显偏低，对已浇注的混凝土清理干净重新浇注。

原因分析：供应商驾驶员不熟悉公司管道布置情况，接错管口，将粉煤灰错打入水泥罐中。

纠正措施：所有粉料罐口必须加锁，标识清楚，材料员加强各材料库的巡查监督。

2 配合比管理

[实例11] 泵送高度和长度变化未及时调整配合比。

1）某工程地下室底板C40P8供应过程发生严重堵管现象，现场泵管长度超过200米。

2）某工程施工二十一层柱墙时，多次发生堵管现象。

原因分析：施工单位在下达生产任务，未写明泵送高度或泵送水平管长度，而按普通5-31.5mm碎石和普通泵送坍落度开具配合比，造成堵管爆管。

纠正措施：1）泵送高度超过20层或60米时，必须注明5-25mm碎石粒径，且坍落度应≥160mm。2）泵车班布管时宜布得横平竖直，尽量减少弯头和变管数量，如水平管道长度超过150米，坍落度应≥160mm。

[实例12] 砂细度模数变化影响混凝土坍落度。

某工程施工过程出现坍落度偏大，混凝土出现离析现象。

原因分析：河砂细度模数变大，比表面积减小，引起坍落度偏大。

纠正措施：进厂河砂应混合均匀，如检测细度模数变化较大，应及时调整施工配合比。

3 生产过程管理

[实例13] 调度工作失误。

1）供应某工地混凝土时，质检员发现交货单混凝土标记与强度等级不符。

原因分析：当班调度员在输入生产任务单时，误将强度等级输为C15，而主机生产确实按C25P6生产，属输入错误。

纠正措施：调度在发第一车混凝土时必须与生产任务单核对正确无误后方可打印《交验单》。

2）某工程同时施工独立基础承台C30及独立基础垫层C15，工地施工员引导车辆到卸货地点时，未看清C15交货单及强度等级标识牌就卸料，经调度询问才发现强度等级错误。

原因分析：现场施工员在同一工地浇筑不同强度等级混凝土时，未认真核对发货单和标识牌就卸料。

纠正措施：调度员发车前必须与施工单位核对强度等级、施工部位无误后才能发货。交货单信息必须准确无误，搅拌车驾驶员到达现场应先由工地确认无误方可卸料。

3）某日业务员接听临时订单时，将混凝土标号C35误填为C30。

原因分析：业务员在接到工地口头电话通知下达生产任务单，调度员未认真确认交货信息无误。

纠正措施：月生产计划单必须详细注明工地需求，临时订单须由工地材料员或施工员确认相关信息无误，或以书面传真形式送达调度中心，避免部位或强度等级错误发生。

[实例14] 主机操作员工作失误。

1）某日在查询主机报表时发现主机操作员将某工地C15混凝土，选择到C30配合比拌出。

2）某日调度员发货甲工地C25用车号A#装料，B#车装乙工地C35，但A#车未及时装货，调度员又未联系到司机，就叫后一部B#车替换装货，而主机操作员未认真核对交验单直接投单，导致B#司机实际装甲工地的混凝土却送到乙工地。

原因分析：主机操作员未认真核对交货信息提前投单。

纠正措施：在工控系统未全面联网以前，先由调度打印交货单后，书面交由主机操作员，由其认真核对搅拌运输车车号、工程名称、施工部位、强度等级、配合比编号无误才能拌料，拌料完毕签字确认，然后才能投单。目前通过ERP系统开发，将计划录入生产任务系统和调度系统及工控系统联接在一起，有效防止主机操作员和调度员的人为失误。

[实例15] 计量失控，砂石超称。

1）主机操作员发现砂石待料槽中砂石严重偏多，通知车辆过磅砂石计量有误。

原因分析：砂石秤放料闸动作未到位，石子计量闸门就开始放料。

纠正措施：每班重点检查气缸、电磁阀、限位器，对计量秤重新定期自校合格后才能生产。

2）主机操作员拌某工程九层梁板时，未观察显示数据中无该品种水泥却拌料生产，造成拌料报废，

原因分析：技术值班传送配合比送到工控机时，该主机无该品种水泥，水泥品种未匹配造成。

纠正措施：请公司及时修改程序，主机操作员应注意各计量秤称量情况，如出现异常情况不得搅拌。

[实例16] 外加剂浓度不均匀，造成部分混凝土缓凝。

某日浇筑某工地14层墙柱、15层梁板混凝土时，出现坍落度偏大，初凝时间超过20小时现象。

原因分析：减水剂罐搅拌器故障，造成减水剂密度不均匀，储罐下部减水剂密度偏大，凝结时间过长。

纠正措施：减水剂必须定时搅拌均匀，材料员应加强巡察，如出现搅拌器停转，应立即报修。

[实例17] 砂石仓未及时进料，造成混凝土和易性差。

某日凌晨5：00供应地下室底板承台混凝土时，两台拖泵同时堵管。

原因分析：碎石进料不及时，碎石仓料位偏低，造成堵管。

纠正措施：加强空中料仓和进料巡查，进料装载机应及时上料，空中砂石料仓必须保持满仓。夜间技术值班、材料员和调度长必须每两小时检查材料进料情况和砂石质量。

[实例18] 粉煤灰和矿渣粉小计量出现大误差。

某日粉煤灰和矿渣计量秤出现超量情况，单盘计量误差大于2%

原因分析：螺运机转速太快，造成落差过大，部分冲量无法记录。

纠正措施：由设备部改变螺运机齿轮箱变速比，在螺运机和称量斗间加装闸阀，控制材料落差。

[实例19] 量差

某工地投诉量差，按图纸量与实际浇筑数量相差超过国家标准范围。

原因分析：计算配合比表观密度时只按实际表观密度计量，未乘密实系数。

纠正措施：生产配合比密度应按混凝土试验所测的表观密度乘以混凝土密实系数（一般取1.01）确定。每班每台机应抽查三车过磅复核，防止计量失控。

4 运输和泵送管理

[实例20] 司机送错工地。

某搅拌运输车司机装C25混凝土送到另一工地C30。

原因分析：驾驶员填写车辆追踪表时未看清工地名称和施工单位，工作马虎大意。

纠正措施：每部混凝土搅拌运输车必须标识清楚强度等级，驾驶员在装完混凝土后，应及时填写车辆追踪表上工程名称和施工单位，避免送错工地。调度中心应密切注意GPS卫星定位系统车辆运行情况，发现问题及时纠正。

[实例21] 司机运输车滚筒积水。

某司机装混凝土时，滚筒内积水混凝土坍落度偏大。

原因分析：前一车在装洗泵水后，到达工地未全部用完，却未及时将滚筒内剩余水卸净，也未要求确认就装料。

纠正措施：调度中心必须控管装洗泵车水的搅拌车，在接到司机卸水确认单后才能通知装料。司机洗车后及暴雨过后，滚筒内的积水必须卸净。

[实例22] 漏料、结料。

1）某日司机在运送混凝土到工地途中，滚筒反转漏料，造成路面大面积污染。

原因分析：装车前未遵守流程规定插防反转销，造成漏料。

纠正措施：规定搅拌运输车驾驶员在装车前必须检查是否插好防反转销。

2）某日搅拌车司机运送某工地C40混凝土，卸料完毕未检查混凝土是否卸完，空车过磅也未察看回空重量，滚筒内剩2方带回公司。

原因分析：搅拌车驾驶员人为工作马虎大意，未按规定流程检查滚筒内混凝土卸净。

纠正措施：加强搅拌车驾驶员的质量意识培训，卸料完毕应检查滚筒内是否有积料，运输部定期抽查回厂空车重量，避免剩料和不同强度等级混凝土混装。

3）某日搅拌车减速机螺丝断裂，滚筒无法转动，造成混凝土凝结在滚筒内。

原因分析：减速机螺丝断裂，造成滚筒无法转动。

纠正措施：搅拌车驾驶员应做好日常车辆检查，并重点检查滚筒减速机螺丝是否上紧或有弯曲和裂痕，避免在高速转动时螺丝断裂，造成混凝土报废。

[实例23] 泵送爆管堵管。

1）某工地泵送混凝土结束，清洗混凝土管道时，采用气洗方式，由于压力过大导致泵管管壁破裂，造成工人受伤。

原因分析：泵车自备水箱水量不足，采用水洗方式无法全部将混凝土洗出，而采用气洗方式，气洗压力是水洗压力的3倍，接在尾部的泵管管壁较薄，无法承受气洗压力而破裂，造成混凝土飞出伤人。

纠正措施：严格限制气洗方式，禁用薄旧泵管。泵管出口处的软管数量不能超过两条且弯折不宜超过90度。洗泵的水由搅拌车专门从搅拌站装满运送到现场使用。加强人员安全操作培训

2）某工地施工十五层柱墙时，泵送时润管的水和砂浆都未能泵出，造成已发货混凝土全部退车。

原因分析：在施工十四层梁板结束后，拖泵切割环漏水严重，用水洗方式无法洗出全部混凝土，残留部分混凝土和水泥袋在管道中。

纠正措施：定期检查和更换切割环等易损配件。洗管时应先将布料杆折除分开清洗，洗管完毕必须检查水泥袋已洗出，接管前必须检查管道是否通畅。

5 现场施工管理

[实例24] 泵送砂浆浇入结构部位。

某工地二层梁板拆模后，发现局部梁底出现反砂掉皮现象。

原因分析：泵送混凝土前使用清水和同配合比砂浆润滑管道时，将砂浆集中浇筑到梁底，由于水和砂浆混和后强度降低，而造成反砂和脱皮现象。

纠正措施：泵送混凝土前，润滑用的水泥砂浆应分散布料，不得集中浇注在同一处。

[实例25] 不同外加剂混用。

某工程供应时配合比采用聚羧酸减水剂，而现场质检员未注意配合比中外加剂品种，当现场坍落度偏小时，按萘系减水剂调整量加入萘系减水剂8kg，造成混凝土和易性差退回。

原因分析：现场质检员对新技术新知识掌握不足，聚羧酸减水剂和萘系减水剂混用时不相溶，造成混凝土和易性差。

纠正措施：由试验室加强对现场质检员培训，不同外加剂不得混用。

[实例26] 柱子拆模脱皮。

11月份某厂房一层柱施工后拆除模板，发现柱子表面混凝土脱落。

原因分析：11月份遇气温骤降，混凝土凝结时间偏长，拆模时间太早，造成表面脱层。

纠正措施：经常关注天气预报，遇天气降温时，应调整外加剂配方中缓凝成分，避免凝结时间太长。

[实例27] 混凝土路面起壳，裂缝。

某日施工市政道路抗折4.5MPa，割缝一侧出现数条细长裂缝。某工地施工路面时，上部混凝土起壳，而下部混凝土还未硬化。

原因分析：路面施工完毕，割缝时间太晚，将表面已硬化的混凝土拉裂。混凝土凝结时间偏长，而表面未覆盖和浇水。

纠正措施：注意施工抹面养护，切缝时间应在混凝土达到设计强度25%～30%时切割，混凝土凝结时间不宜过长。

[实例28] 地面的面层起粉。

某工地施工地下室面层C20混凝土，表面出现起粉现象。

原因分析：施工单位下达任务单为地下室找平层，未说明为车库耐磨地坪，配合比中掺粉煤灰占胶结材15%，出现粉煤灰上浮现象。

纠正措施：由施工方在生产计划和任务单下达时写清浇筑部位，对该部位配合比宜掺粉煤灰掺量小于8%。

[实例29] 水下桩施工堵管、断桩。

水下桩施工时，由于等尾数时间长、路况差造成陷车，又无法及时施救，泵车故障未及时更换或钢筋笼卡住导管造成断桩。

原因分析：水下桩施工时，必须保证连续浇灌，防止混凝土分层离析和中断时间太长。

纠正措施：水下桩施工必须准备充足车辆，泵车设备完好，保证连续供应，并制定应急措施，防止设备故障时造成断桩。

[实例30] 桩基混凝土强度偏低。

某工地施工时，由于泵车堵管时正下暴雨，造成桩内流入大量雨水，桩基抽芯强度偏低，而标准养护试件强度符合要求。

原因分析：该桩为人工挖孔桩，芯样上部和中部强度合格，下部偏低，应是桩内有积水未抽干净造成水灰比偏大，强度降低。

纠正措施：供应人工挖孔桩时，应检查桩底水是否抽干，下暴雨时尽量避免施工桩基。

[实例31] 同条件试件强度不合格。

某工程一层夹层墙柱同条件试件抗压强度C35，标准养护试件强度符合要求，而同条件养护试件只达到85%。

原因分析：冬季施工的现场同条件养护试件在未达到600℃·天时就送检，而造成强度偏低。

纠正措施：要求工地加强同条件养护试件管理，记录每天平均温度和累计温度，到达要求时才能送检。

[实例32] 楼板裂缝与养护。

某工地18层梁板C30泵送混凝土，出现表面塑性裂缝。

原因分析：当空气湿度<100%，混凝土内部水分蒸发就会产生干缩。在浇注完混凝土后，施工人员未及时在初凝前进行二次抹面和覆盖，并浇水养护，且外界天气炎热，高层风速很大，造成混凝土拉应力大于混凝土早期抗拉强度而产生裂缝。

纠正措施：加强对施工单位宣贯，针对施工班组要求在混凝土初凝前二次抹压，消除早期塑性收缩裂缝，尽早浇水或喷雾养护防止表面干缩，并应履盖塑料薄膜或养护毯。有条件的施工单位可搭挡风墙或遮阳篷，做好保温保湿工作。

[实例33] 外墙裂缝。

某工程地下室外墙强度等级C40P10泵送施工，拆模后一个月内多条竖向贯穿裂缝，位于柱侧一米、跨中部位及开口部位下方。

原因分析：检查外墙水平筋间距达200mm，拆模后长期曝露于空气中，未及时做防水和回填。

纠正措施：墙体易于出现竖向收缩裂缝，水平筋间距宜小于150mm，墙体中部和端部300～400mm范围内水平筋间距宜为50～100mm，墙体与柱子连接部位宜插入1500～2000mm、φ8～10mm加强筋，插入柱子200～300mm，插入边墙1200～1600mm；结构开口部位、变截面部位和出入口部位适量增加附加筋。墙体拆模后不易养护，应采用花管喷淋保持湿度，减少混凝土收缩，并尽快做防水和回填工作。

[实例34] 地梁承台沉缩。

某工地的地梁出现沿钢筋方向沉缩裂缝。

原因分析：施工过程混凝土采用泵送施工，坍落度较大，浇注后砂石等骨料密度较大的材料向下迁移，遇到钢筋阻隔，就会沿钢筋走向产生裂缝。

纠正措施：混凝土坍落度不宜过大，浇注完毕用振捣棒振捣后，在初凝前一小时左右应再次振捣并抹平。

[实例35] 柱底烂根出现蜂窝麻面。

某工程浇筑一层柱非泵送C30混凝土，拆模后在柱子底部和边角出现蜂窝麻面。

原因分析：柱子高度超过4米，钢筋较密，混凝土从顶部灌注时产生离析。

纠正措施：要求施工单位先浇筑同强度等级的砂浆垫底，然后浇筑混凝土，配合比砂率宜适当增加。

    绘制Revit模型时，导入CAD图纸进行建模方便快捷，但是经常会遇到拾取不到CAD底图中线的问题，这就会影响我们建模时的模型精度。

    解决方案：

    首先找出拾取不到的原因，选中CAD底图，在“导入实例”面板下选中“查询”的命令，然后选择拾取不到的线，发现线的类型是“样条曲线”，如图1所示。

    图1

    正常可以拾取到的线类型是：“线”

    因此我们可以通过处理CAD底图的方式解决这个问题，将样条曲线转换成多段线。

    输入快捷键PE，执行命令即可。

    免费Revit教学视频。

第一部分1~10

1、新增固定资产价值超过原有固定资产价值3倍以上的建设项目属于新建项目。

2、工程咨询企业资质有效期为3年。

3、流动铺底资金为流动资金的30%，不构成建设项目总造价。

4、企业管理费中的检验试验费不包括新结构、新材料的试验费，对此类检测发生的费用，由建设单位承担，在工程建设其他费用中列支。

5、利润应列入分部分项工程和措施项目中。

6、措施项目费发生在工程施工前和施工过程中。

7、其他项目费中的材料暂估价在清单综合单价中考虑，不计入暂估价汇总。暂列金额不宜超过分部分项工程费的10%。

8、其他项目费的计日工中指施工图纸以外的零星项目或工作所需的费用。

9、在工程量清单招标中，业主承担工程量变动的风险，承包商承担工程价格波动的风险。

10、砂浆、混凝土搅拌机由于按小组配用，以小组产量机械台班产量，不另增加机械幅度差。

第二部分11~20

11、新建和扩建的单位工程，使用工程单位计价表或建筑工程预算定额。建筑面积在300㎡以下的改建工程（既有拆除工程，又有新建工程）使用房屋修缮工程预算定额或参照建筑工程预算定额。

12、对因承包人原因造成超出合同工程范围施工或返工的工程量，发包人应不予计量。

13、招标人压缩工期天数不得超过定额工期的30%，超过者应在招标文件中明示增加赶工费用。

14、发包人对工程质量有异议，已竣工验收或已竣工未验收但实际投入使用的工程，其质量争议应按工程保修合同执行，竣工决算办理。若未投入使用工程以及停工、停建工程，双方就有争议部分委托进行检测，无争议部分的竣工结算应按合同约定办理。

15、国家基本建设项目竣工决算审计中抽查建筑安装工程结算，抽查面不少于建筑安装完成额15%，抽查重点是超概算金额较大的单位工程。

16、建设工程施工合同主体一般只能是法人。

17、邀标是要约邀请；投标是要约；中标通知书是承诺。

18、监理人无权修改合同，无权减轻或免除合同约定的承包人的任何责任与义务。

19、发包人和监理人均可提出变更。变更指示均通过监理人发出，监理人发出变更指示前应征得发包人同意。未经许可，承包人不得擅自对工程的任何部分进行变更。

20、承包人按竣工结算审核的约定接收竣工付款证书后，应被视为已无权再提出在工程接收证书颁发前所发生的任何索赔。

第三部分21~30

21、建设工程施工合同无效，但建设工程经竣工验收合格，承包人请求参照合同约定支付工程价款的，应给予支持。

22、建设单位使用工程既是对工程质量的认可。另外，地基基础和主体结构的最低保修期限是工程的合理使用年限，即终身保修。

23、当事人就同设工程另行订立的建设工程施工合同与经过备案的中标合同实质性内容不一致的，应当以备案的中标合同作为结算工程价款的根据。

24、两个以上不同资质等级的单位实行联合共同承包的，应按资质等级低的单位的业务许可范围承揽工程。施工总承包的，建设工程主体结构的施工必须由总承包单位自行完成。

25、评标委员会成员人数为5人以上的单数，由技术、经济（不少于成员总是的2/3）等方面专家组成。

26、条款合同中具有提供格式条款一方免除其责任、加重对方责任、排除对方主要权利等情形的，该条款无效。对格式条款有两种以上解释的，应当做出不利于提供格式条款一方的解释。

27、当事人签订的合同变更或者另行签订的其他协议与经过备案的施工合同在实质性内容上不一致的，以经过备案的合同作为工程结算和审核审核的依据。28、运至施工场地内的工程材料和待安装设备，不论哪方保管，都应由发包方办理保险。

29、周转性材料在消耗定额中，以材料一次使用量表示。

30、筛选法适用于住宅工程或不具备全面审查条件的工程，优点是简单易懂，便于掌握，审查速度快，发现问题快。

第四部分31~40

31、当建设工程施工合同成立以后客观情况发生了当事人在订立合同时无法预见的、非不可抗力造成的不属于商业风险的重大变化，当事人可以参照情势变更原则请求人民法院变更或解除合同。

32、索赔证据要求具备：真实性、全面性、关联性、及时性、法律效力。

33、经过招投标订立的建设工程施工合同，工程虽经验收合格，但是因合同约定的工程价款低于成本价而导致合同无效，发包人要求参照合同约定的价款结算的，人民法院予以支持。

34、我国管理组织包含三大系统：政府行政管理系统、企事业机构管理系统、行业协会管理系统。

35、对于空间可利用的坡屋顶或顶楼的跃层，当净高超过2.1m部分的水平面积与标准层建筑面积相比达到50%以上时可以计算层数。

36、工程量清单项目编码分级：①附录分类码；②附录章顺序码；③附录节顺序码；④清单项目名称顺序码。

37、转让价格达不到交易时交易地的指导价或者市场交易价70%的，一般可视为明显不合理的低价。

38、2014版新定额中，一类工：85元/工日；二类工：82元/工日；三类工：77元/工日。

39、对建筑结构和工艺简单，工程量较小，分部分项较少的施工图预算宜采用全面审查法（全面、细致、质量高、工作量大、耗费人力和时间）。

40、当工程量清单项目工程量变化幅度超过10%，且其影响分部分项工程费超过0.1%时，应由受益方在合同约定时间内提出工程价款调整要求。

怎样看给排水管道施工图？

   　看给排水管道施工的方法：

　　第一步，先看系统图，认清这套图里给排水有几个系统，每个系统有几根立管，立管的高度，水平的环管是从哪层接的。

　　第二步，逐层查看平面图，找出各系统立管处于哪些位置，水平干管及支管的走向。

　　第三步，结合图纸说明、图例，了解各系统所用阀门的型号、规格，掌握泵的参数。

　　第四步，查阅每个大样图，对各个管井、机房、卫生间的排布做一定的了解，因为设计人员不可能排布的十分精确，所以这些都是自己排布时供参考的。

　　给排水管道工程是输送和分配工业给水和生活饮用水及收集、输送和排放工业废水、生活污水和雨水的管(渠)道系统工程。

　　给排水管道工程是给排水系统不可分割的一部分，对整个给排水系统起着重要作用，它包括管(渠)道系统本身及管(渠)道系统上的各种构筑物工程(如泵站、蓄水池、管桥、闸门井、污水检查井、雨水口等)。其工程投资占给排水系统工程总投资的大部分。

1.楼梯的类型：

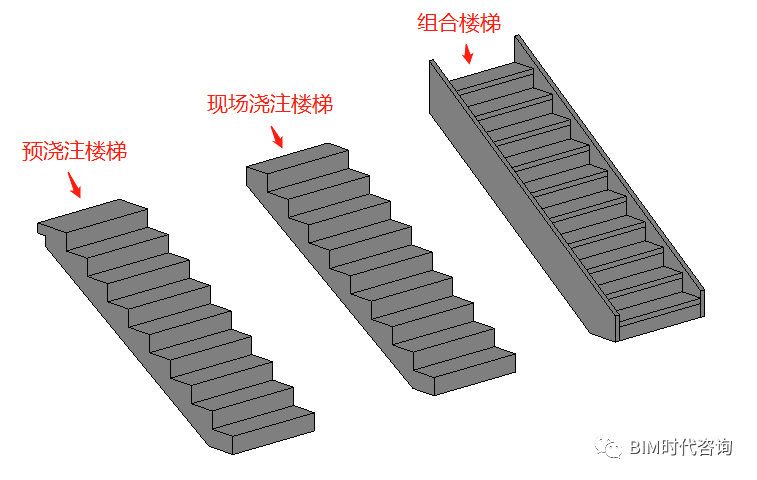

Revit中楼梯属于系统族，其中有3类型的楼梯：

分别为“现场浇注楼梯”“组合楼梯”“预浇注楼梯”平时在做项目时一般使用最多的为现场浇筑楼梯。

2.楼梯绘制的方式：

楼梯的绘制方式有两种，分别为按构件绘制和按草图绘制。

区别：草图绘制的楼梯，可以任意调节梯段的宽度，边界形状，可以修改任一个踏板深度以及形状，例如：

构件绘制的楼梯，只能统一调整梯段的宽度，不能调整梯段的形状，只能统一调整踏板的深度，不能单独的修改一个踏板深度以及形状。

适用范围：草图方式适合绘制异形楼梯，构建方式适合绘制常规的楼梯，因为项目中的楼梯多为规整楼梯，所以较多的采用构件的方式绘制楼梯。一下属性的介绍均以使用最多的“楼梯（按构件）–现场浇注楼梯”为例。

3.参数的设置：

3.1实例属性：实例属性中需要重点掌握图中“限制条件”“尺寸标注”“实际梯段宽度”3个属性的设置。

“限制条件”用来设置楼梯的高度，依据图纸中楼梯的标高进行设置，如果楼梯相对楼层标高有升降，可以通过修改“底部/顶部偏移”进行设置。

“尺寸标准”用来设置楼梯的踏板深度，以及所需的踢面数。

“实际梯段宽度”用来设置楼梯的宽度。

案例操作：

（CAD图纸）

绘制楼梯所用信息：楼梯高2900，踏步数18，踢面高度为161，踏板深度为260。楼梯宽暂定为1200。

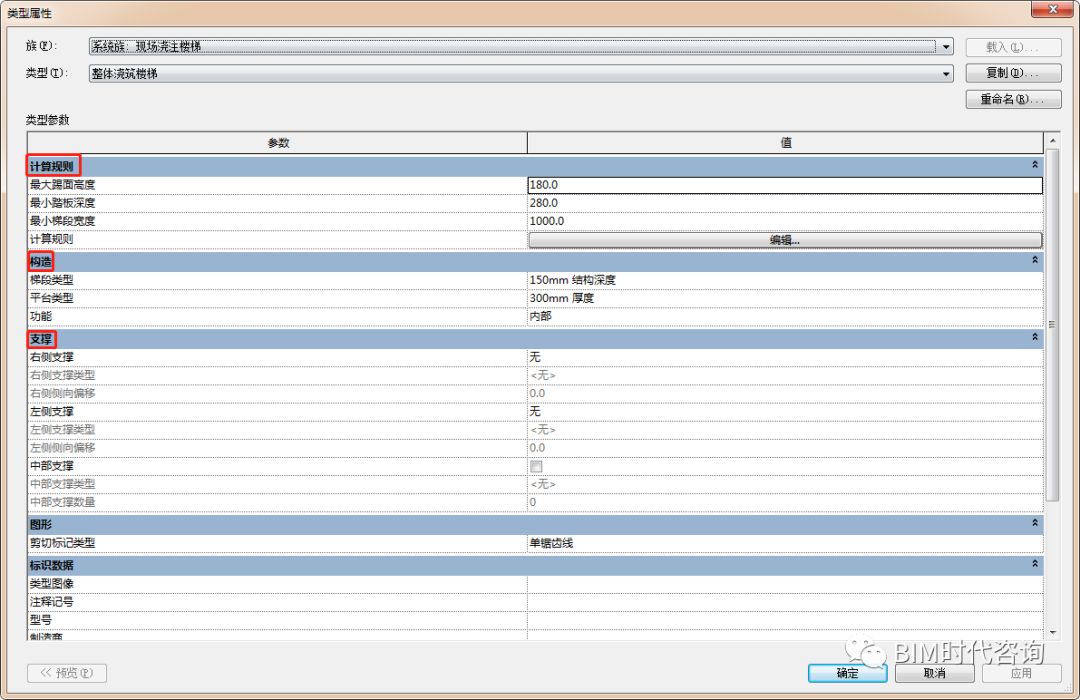

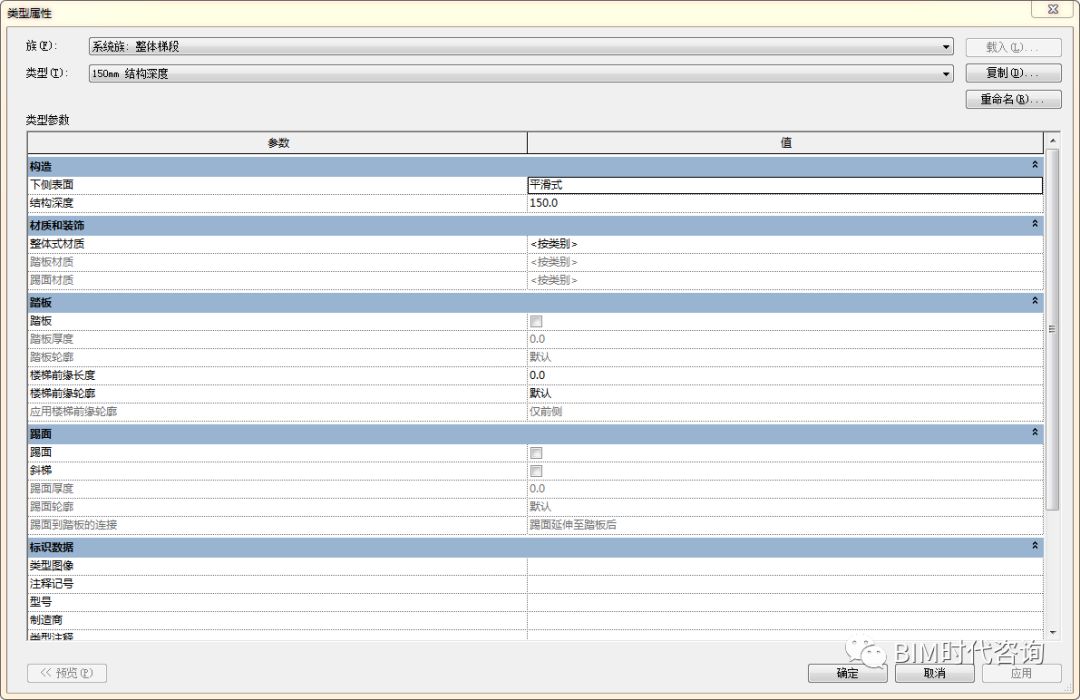

 3.2类型属性：类型属性中分4个大块设置，重点只需掌握第二部分“构造”设置。

 3.2.1“计算规则”：用来限制楼梯的参数，模型中的楼梯不满足上述设置的时候，软件会自动提醒报错，当然上述的限制条件也可以修改的。

 3.2.2“构造”用来设置楼梯的梯段厚度、踢面、踏板及平台的厚度材质等。

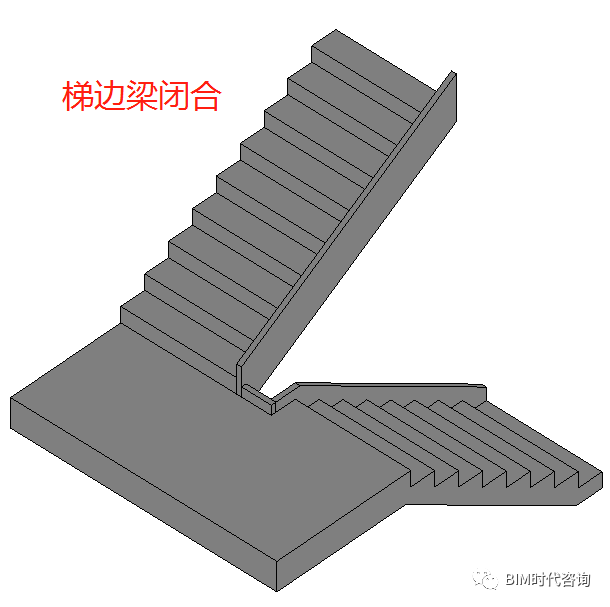

 3.2.3“支撑”：支撑中的形式有两种，分别为“梯边梁（闭合）“与踏步梁（开放）”

 3.2.4“图形”用来表现平面视图中楼梯断面的符号，有“单锯齿线”与“双锯齿线”

来源：BIM时代咨询

    Revit钢筋的几点总结：

    1、Revit钢筋本身对于计算机资源消耗较大，在目前阶段无法回避。使用人员根据需要自行取舍，杠精没有意义。

    2、实体Revit钢筋有很多优势，尤其是在显示方面。对于消耗计算机资源的问题，有的插件采用了低精度显示的办法，如比程钢筋插件。

    3、Revit钢筋生成有两大类方式：以PDST为代表的将PKPM等有限元分析模型导入至Revit生成钢筋模型、以晨曦和比程为代表的在Revit土建模型中根据平法输入钢筋信息生成钢筋模型

    4、以PDST为代表的将PKPM等有限元分析模型导入至Revit生成钢筋模型的第一类方式，“一键导入”+“一键计算”，最大程度符合设计意图。但是洞口加强筋等构造钢筋、马凳等措施钢筋、原材长度导致的钢筋接头等都需要额外手工补充。

    5、以晨曦为代表的在Revit土建模型中根据平法输入钢筋信息生成钢筋模型的第二类方式，比较符合现有钢筋人员建模习惯，同时会计算原材长度导致的钢筋接头等，板构件的马凳等措施钢筋也会设置统计，理论上计算结果与传统平台应当一致。但是晨曦插件在部分构件的处理上仍需完善。例如洞口加强筋、梁板加掖等，在当前版本，晨曦同样无法处理，需要手工补充。

    6、对于墙梁板柱等常规构件，Revit钢筋+少量手工补充可以做到准确算量。对于折板、折梁、弧形过梁等构件，尚需完善。

    7、即使在当前不能面面俱到的情况下，Revit钢筋也有很大意义，对于非结算或精度要求不高的情况下，即使不进行手工补充，工程量也是有参考意义的。例如业主前期的测算成本、施工方的劳务招标及备料等等。若是配合手算补充（如洞口加强筋、梁板加掖、折板、折梁、弧形过梁等），Revit钢筋工程量同样可以达到想要的精度。

    8、用其他方式建立的钢筋模型，当前版本的晨曦无法计算工程量

    9、建立的实体钢筋，当前版本的晨曦无法有效按单根钢筋修改。仍然需要以构件为单位修改。

    10、当前版本的晨曦不支持读取CAD图纸钢筋信息，比程钢筋插件支持。但是与传统平台同样的功能类似，存在一定程度的识别错误，需要手动检查改正。

    11、比程插件的分颜色显示钢筋很有意思。

    12、还是那句老话，无论任何方式都有各自优势和瓶颈。争吵解决不了问题。结合使用需求通过相应方式克服困难解决问题才是最重要的。

 第一部分：别墅庭园设计范围

　　别墅通常指建在环境优美的地带、供人居住和休憩的独户住宅，一般由起居室、餐厅、厨房、书房、卧室、卫生间等几部分组成，面积不大但能包容日常生活的基本内容并具有一定的舒适性，配套的庭园也具有其自身的特点。
一般的别墅绿化环境都包含私人庭院和公共绿地两部分，两者相辅相成，缺一不可。房地产商既要做好公共绿地的维护，也要引导、协助业主做好私人庭院绿化，才能使整个社区形成生态化的优良环境。

1.1私人庭园

　　别墅庭园是属于业主个人的私有空间，业主可根据自己喜爱，在其中布置各种园林绿化植物或小品。而现在的开发商往往先在其上铺设草坪，以求得售前有一个良好的面貌，并且所费不多。

这里有两个注意点：
一、要耐看，且因面积不大，草种不可太粗放(如高羊茅)，而致费工且不雅；
二、要有排水坡度，一般以排向住宅建筑的四周为宜，这样建筑地势较高耸，立面效果好，少数排向住宅建筑的沿外墙明沟，这样虽然直接但对整体环境不利。

1.2公共绿地

　 这里的公共绿地主要是指每户私人用地之间的界限。有的用简单的栏杆、界桩表示分界；有的则以绿篱、灌木为界；也有考虑比较细微的，在入口部分的庭院并没有特别的界限，显得很开畅自然，而在后庭院则有明确分隔，强调私密性，作室内活动的室外延伸。
      现在作为围墙把整个庭院封闭起来的做法，越来越少，反映人们开放、外向的心理和社会的进步。如果以绿化作为分隔，要考虑植物无毒、不要带刺，有比较整齐的外型，同时因所需数量较多，一般采用价格不太昂贵的树种，如黄杨、蜀柏等。

第二部：分别墅庭园景观特点

2.1 私密性

　　庭院空间是一个外边封闭而中心开敞的较为私密性的空间,在这个空间里,有着强烈的场所感,所以人们乐于去聚集和交往。我国传统的庭院空间承载着人们吃饭、洗衣、修理东西、聊天、打牌、下棋、看报纸、晒太阳、听收音机等日常性和休闲性活动。而现代建筑的庭院空间所承载人们活动的范围更广,特别是给紧张工作的人们在完成以自身行为为目的的同时,通过视、听、嗅等感官从庭院空间中获得被动式活动。如浇花剪草时享受阳光的照射、清新的空气、花草的芬香等,娱乐时感受休憩设施的舒适和放松、观赏花草树木的自然美、倾听流水的声音等。

2.2室内空间的延伸

　　庭院是人为化了的自然空间,是建筑室内空间的延续,人们除了室内空间的活动外,还需到室外空间中呼吸新鲜空气、接受阳光的抚慰、领略自然美等融入大自然的活动以及聊天、散步、娱乐等日常休闲活动,庭院空间恰好就为这些活动提供了理想的场所。

第三部分：别墅庭园景观设计要点

　　营造一个美丽庭院的第一步就是要做好规划设计。首先应决定庭院的风格，要根据环境条件，家庭人员组成及养护能力等情况制定计划。

3.1庭园风格的选择

　　庭院有多种不同的风格，一般是根据业主的喜好确定其基本的样式。庭园的样式可简单地分为规则式和自然式两大类。目前从风格上私家庭院可分为四大流派：亚洲的中国式、日本式，欧洲的法国式和英国式。而建筑却有多种多样的不同风格与类型，如古典与现代的差距，前卫与传统的对比，东方与西方的差异。
    常见的做法多是根据建筑物的风格来大致确定庭园的类型。过去具有典型日本庭院风格的杂木园式庭院与茶庭等，往往融自然风景于庭园之中，给人清雅幽静之感。但日式庭院与西式建筑两者难以统一，而日式建筑与规则式庭院也有格格不入之感，因此要考虑到庭园风格与建筑物之间的协调性。
庭园色彩也是影响庭园风格的因素之一，对色彩规划的一个技巧是根据建筑色彩与周围环境确定庭园的主色调。观叶植物在花园的设计中很重要，在英国等欧洲国家，认为花坛中栽种些观叶植物是很自然的事情。绿色中嵌有白斑的斑叶植物比纯绿色种类明度高，如银叶的雪叶莲、朝雾蒿草等，可将花坛衬托得更明亮，其他另栽具有橙色、红色及紫色叶的彩叶植物，可形成强烈的对比，增加色调的明快感。此外还可考虑还有叶形的变化、质感的差异等。
夏季是一个开花植物种类繁多的季节，因此，可以进行多样化的色彩组合，用充满野趣的多年生草花来点缀。在夏季即使用色彩明度高的多种花色组合也不会有杂乱之感。例如可以用艳丽的，不同色系的金鱼草配成多个活泼的色块，这其间可以点缀一些银叶植物或白花香雪球等加以中和。

3.2庭园排水与光照条件的影响

　　排水、光照、通风、土质等会影响到植物生长发育的好坏，特别是光照充足与否是决定可栽培哪些花卉的重要条件。一般来说，能将花园建在光照条件好、朝南的地方最理想，所以必须首先弄清别墅庭园的地理条件，如一天中的日照时间，阴面与阳面的处理等。在此基础上选择适宜这些环境的植物种类。而背阴处也能建设富有特点的庭园，如可建成阴地花园以供观赏。

3.3家庭成员的需要

　　庭园样式也可反映出居住在这里的家庭的生活方式。只有上班族夫妇的两口之家由于无暇养护花草，庭院中常常只种些花木或宿根花卉；有幼儿家庭的庭院则应铺设可放玩具的草坪，并种植一些色彩艳丽的一、二年生草花和球根花卉；如果家中有人对植物养护管理感兴趣，就可种些四季时令草花，营建一个完美的观赏花园。总之，庭院样式及所栽培植物种类应根据家庭人员组成与年龄结构有所选择。

3.4庭院面积的大小

　　面积较大的宅院可以选择的庭园风格也较广泛，因为面积越大可选的植物种类也越多，搭配方式也可复杂一些，但在种植时必须顾及到整体的一致性，避免相互冲突。而狭小的宅院可用面积有限，因此须有周密的配置计划，所栽植的植物种类应少一些。
而庭园不论大小，道路的铺装是必不可少的，一般的庭园小径可用天然石材或者各色地砖、黑白相间的鹅卵石铺就。　
庭院的布局非常关键。崇尚简洁的可以在庭院中种些花草，或者是做成一个绿色植物的苗圃。而如果希望取得更加理想的景观效果，许多人会请专业的设计师来设计和制作庭院。如用曲折小道配合高大树木让人产生“庭院深深”的感觉；而用曲形拱门、雕花栏杆、立柱涡卷配合精心修剪的矮丛植物，则活脱脱一个欧陆风情的再现。


第四部分：别墅庭园中的景观要素

　　庭院元素的布局的艺术是造园中最重要的，整体布局是一种提纲携领式的艺术创意。布局的成功与否，是造出的庭园美不美的关键。
一般根据栽培植物经验的多寡和可用于花卉管理时间长短的不同，庭园的设计应该有所区别。因为养护管理非常耗费时间，因此，建议忙碌的人建一个以花木和宿根花卉为主的花园，而有养护经验和时间的人则可以建一个能观赏到四季时令草花的花园，虽然耗费了时间和精力，单植物一定会带来相应的回报。
一般来讲，庭院里的植物种类不要太多，应以一二种植物作为主景植物，再选种一二种植物作为搭配。植物的选择要与整体庭院风格相配，植物的层次要清楚、形式简洁而美观。常绿植物比较适合北方地区。
水是许多庭院里不可缺的精灵，它可以与庭院中的一切元素共同组成一幅美丽的水景图。而木材在别墅庭院中可以说是起着点睛的作用。做户外家具，花槽、花架、秋千椅、围栏，无论用在庭院中的任何角落，它都会给人创造一种温馨、舒适、自然、和谐的氛围，满足人们对自然回归的迫切渴望。在铺满鹅卵石的庭院中，摆放一张造型简洁的木桌椅，可以让你完全融入到自然的氛围中去。特别是在北方，木制品让北方的冬天不致拒人千里之外。木质桌椅的色彩比较丰富，有原木色的、白色的、绿色的等等，总之应与整体庭院风格相配。需要注意的是，因为木材在露天中会随着风吹雨打变样，因此，每年的春天给这些木材换上新衣就成了一些家庭的必修课。
庭园素材的运用是没有一定之规的，但精美的庭园是由植物、石材、雕塑类置景、水景等各种不同的素材经过艺术的组合而成的。因此素材运用得好，可以非常出彩。比如，在日式庭园中，树木与草皮、与各类大小野山石、土坡、砂砾的组合是非常讲究的。各种手法都是对自然意境和情趣的摹拟，都可以使人得到精神上的陶冶与愉悦。像枯山水这种日本独有的造园手法，真可以使人领略到佛禅的意境。而我国闻名四海的太湖石、灵壁石等观赏石的拟山造景则更令人惊叹大自然鬼斧神工的造化之美与中式庭园艺术中深厚的文化底蕴之雅的完美组合。

4.1植物

　　植物是园林景观营造的主要素材，所以别墅能否达到实用、经济、美观的效果，在很大程度上取决于对园林植物的选择和配置。
园林植物种类繁多，形态各异。有高逾百米的巨大乔木、也有矮至几公分的草坪及地被植物；有直立的、也有攀援的和匍匐的；树形也各异，如圆锥形、卵圆形、伞形、圆球形等。植物的叶、花、果更是色彩丰富，绚丽多姿，因为有这样好的素材，所以在我们别墅庭园设计中可以大量用植物来增加景点，也可以用植物来遮挡私密空间，同时因为植物的多样性我们也可以做出庭园的四季季相。要我们在庭园中能感觉到四季的变化，更能体现庭园的价值。园林植物在庭园景观营造中作用有以下几个方面：

4．1．1.表现时序景观
园林植物随着季节的变化表现出不同的季相特征，春季繁花似锦，夏季绿树成荫，秋季硕果累累，冬季枝干虬劲。这种盛衰荣枯的生命节律，为我们创造庭园的四时演变的时序景观提供了条件。根据植物的季相变化，把不同花期的植物搭配种植，使得庭园的同一地点在不同时期产生某种特有景观，给人不同的感受，体会时令的变化。
利用园林植物表现时序景观，必须对植物材料的生长发肓规律和四季的景观表现有深入的了解，根据植物材料在不同季节中的不同色彩来创造庭园景色供人欣赏，引起人们的不同感赏。自然界花草树木的色彩变化是非常丰富的，春天开花的植物最多，加之叶、芽萌发，给人以山花烂漫，生机盎然的景观效果。夏季开花的植物也较多，但更显著的季相特征是绿荫匝地，林草茂盛。金秋时节开花植物较少，却也有丹桂飘香、秋菊傲霜，而丰富多彩的秋叶秋果更使秋景美不胜收。隆冬草木凋零，山寒水瘦，呈现的是萧条悲壮的景观。四季的演替使植物呈现不同的季相，而把植物的不同季相应用到园林艺术中，就构成四时演替的时序景观。

4．1．2.创造庭园观赏景点
园林植物作为营造优美庭园的主要材料，本身具有独特的姿态、色彩，风韵之美。不同的园林植物形态各异，变化万千，既可孤植以展示个体之美，又能按照一定的构图方式配置，表现植物的群体美，还可根据各自生态习性，合理安排，巧妙搭配，营造出乔、灌、草结合的群落景观。
就拿乔木来说，银杏干通直，气势轩昂，油松曲虬苍劲，玉兰显富贵，这些树木孤立栽培，即可构成别墅主景。而秋季变色叶树种元宝枫、银杏等种植可形成“霜叶红于二月花”的景观。许多观果树种如海棠、山楂、石榴等的累累硕果呈现一派丰收的景象。
色彩缤纷草本花卉更是创造观赏别墅景观的好材料，由于花卉种类繁多，色彩丰富，株体矮小，园林应用十分普遍，形式也是多种多样。既可露地栽植，又能盆栽摆放组成花坛、花带，或采用各种形式的种植钵，点缀别墅窗前环境，创造赏心悦耳的自然景观，烘托喜庆气氛，装点人们的生活。
许多园林植物芳香宜人，能使人产生愉悦的感受。如桂花、腊梅、丁香、兰花、月季等香味的园林植物种类非常多，在别墅设计中可以利用各种香花植物进行配置，营造成“芳香园”景观，也可单独种植成专类园，如丁香园、月季园。也可种植于经常活动的场所，如在盛夏夜晚纳凉场所附近种植茉莉花，微风送香，沁人心脾。

4．1．3.进行意境的创作
利用园林植物进行意境创作是中国传统庭园的典型造景风格和宝贵的文化遗产。中国植物栽培历史悠久，文化灿烂，很多诗、词、歌、赋和民风民俗都留下了歌咏植物的优美篇章，并为各种植物材料赋予了人格化内容，从欣赏植物的形态美升华到欣赏植物的意境地美，达到了天人合一的理想境界。
在庭园景观创造中可借助植物抒发情怀，寓情于景，情景交融。松苍劲古雅，不畏霜雪严寒的恶劣环境，能在严寒中挺立于高山之巅；梅不畏寒冷，傲雪怒放；竹则“未曾出土先有节，纵凌云处也虚心”。三种植物都具有坚贞屈、高风亮节的品格，所以被称作“岁寒三友”。其配置形式，意境高雅而鲜明，常被文人与清官的庭园中。兰花生于幽谷，叶姿飘逸，清香淡雅，绿叶幽茂，柔条独秀，无娇弱之态，无媚俗之意，摆放室内或植于庭院一角，意境何其高雅。

4．1．4.起到烘托别墅的作用
植物的枝叶呈现柔和的曲线，不同植物的质地，色彩在视觉感受上有着不同差别，别墅中经常用柔质的植物材料来软化生硬的几何式建筑形体，如基础栽植、墙角种植、墙壁绿化等形式。一般体型较大、立面庄严、视线开阔的别墅附近，要选干高枝粗、树冠开展的树种；在玲珑精致的别墅四周，要选栽一些枝态轻盈、叶小而致密的树种。园林植物与山石相配，能表现出地势起伏、野趣横生的自然韵味，与水体相配则能形成倒影或遮蔽水源，造成深远的感觉。
掌握植物在别墅景观营造中的这些作用，是我们顺利开展植物造景工作的前提，而各种植物材料更是植物造景的基石。

庭园绿化常用植物如下：
银杏(Ginkgobiloba)、云杉(Picea)、油松(P.tabulaeformis)、白皮松(P.bungeana、华山松(P.armandi)、水杉( Metasequoiaglyptostroboides) 、紫杉(Taxus cuspidate)、玉兰(M.denudata)、鹅掌楸(Liriodendron chinense)、绣线菊属(Spiraea)、珍珠梅(Sorbariekirilowii、玫瑰(Rosarugosa)、黄刺玫(R.xanthina)、月季(R.chinensis)、棣棠(Kerria japonica)、李(Prunussalicina)、杏(P.armeniaca)、梅(P.mume)、桃(P.persica、山桃(P.davidiana)、榆叶梅(P.triloba)、毛樱桃(P.tomentosa)、樱花(P.serrulata)、栒子属(Cotoneaster)、山楂(Crataeguspinnatifida)、木瓜(Chaenomelessinensis)、贴梗海棠(C.speciosa)、苹果(Maluspumila)、海棠果(M.prunifolia)、海棠花(M.spectabilis)、梨属(Pyrus)、蜡梅(Chimonanthuspraecox)、紫荆(Cercischinensis)、皂荚(Gleditsiasinensis)、紫藤(Wisteria sinensis)、太平花(Philadolphuspekinensis)、溲疏(Deutzia scabra)、绣球花(Hydrangeamacrophylla、红瑞木(Cornusalba)、糯米条(Abeliachinensis)、猬实(Kolkwitziaamabilis)、锦带花(Weigelaflorida)、接骨木属（Sambucus）、金银花（Lonicerajaponica）、悬铃木（Platanusacerifolia）、黄杨（Buxussinica）、锦熟黄杨（B.sempervirens）、杜仲（Eucommiaulmoides）、柽柳（Tamarixchinensis）、蒙椴（Tiliamongolica）、梧桐（Firmiana simplex）、木槿（Hibiscus syriacus）、石榴(Punicagranatum)、冬青(Ilex chinensis)、卫矛(Euonymus alatus)、丝绵木(E.bungeanus)、大叶黄杨（E.japonicus）、枣（Zizyphusjujuba）、葡萄（Vitisvinifera）、爬山虎（parthenocissustricuspidata）、柿树（Diospyros kaki）、香椿（Toonasinensis）、元宝枫（Acertruncatum）、鸡爪槭（A.palmatum）、七叶树（Aesculuschinensis）、迎春（J.nudiflorum）、紫丁香（Syringaoblata）、连翘（Forsythiasuspensa）、凌霄（Campsisgrandiflora）、牡丹（Paeoniasuffruticosa）、小檗（Berberisthunbergii）、紫薇（Lagerstroemiaindica）、刚竹（Phyllestachyspubescens）。

4.2水体

　　庭园水体做为庭园设计中的一部分，在单体500平方米的别墅中常出现的一种形式，现在人比较向往有水的地方，但这样的地方又太少，所以人们才去创造水体。庭园水体的特点是：小。但要做的很精致，在做池时既不能做的太深又不能太浅，这就要看使用者的要求，如家有小孩，就要考虑小孩的安全为主等。

　　庭园水体的用途非常广泛，可以粗略归纳为以下3个方面：
1.作为景观主体。如喷泉、瀑布、池塘等等，都以水体为题材，水成了别墅的重要构成要素，也引发无穷尽的诗情画意。冰灯、冰雕也是水在非常温状况下的一种观赏形式。
2.改善庭园环境，调节气候，控制噪音。矿泉水具有医疗作用，负离子具有清洁作用，都不可忽视。
3.提供庭园观赏性水生动物和植物的生长条件，为生物多样性创造必须的环境。如各种水生植物荷、莲、芦苇等的种植和天鹅、鸳鸯、锦鲤鱼等的饲养。
以上内容并不是面面俱到，每处庭园水体，有其主要功能一二即可，其中最主要和最普遍的，是别墅景观的作用。别墅水体虽小，但其作用也不可忽视，以下就从水体景观的形成、工程设计、水质及水量的要求、景观设计等方面进行论述。

　　水在常温下是一种液体。本身并无固定的形状，其观赏的效果决定于盛水物体的形状、水质、和周围的环境。水的各种形状、水姿，都和盛器相关。盛器设计好了，所要达到的水姿就出来了。当然这也和水本身的质地有关。一般来说。水要求是透明、无色、无味的，各种水体用途不同，对水质要求也不尽相同。个别的时候，也有人为了观赏需要，把水染色。水体周围环境的风、温度、光线等自然因素，也会影响水体观赏效果。例如风起云涌，波涛汹涌，水面倒影就无法欣赏；而温度下降，水结成冰，波光潋滟的湖面，变成光滑耀眼的冰场，观赏的趣味，使用的方向就聚然不同。光线对水体观赏效果更为明显，为了达到效果，往往要在水体中补充人工照明。而这时的观赏效果往往要优于白天的最佳景观效果。
庭园水体赖以依存的盛器，有两种主要的区别：一是自然状态下的水体，如自然界的湖泊、池塘、溪流等，其边坡、底面均是天然形成。二是人工状态下的水体，如喷水池、游泳池等，其侧面、底面均是人工构筑物。
而在构造水体的人工环境时，有些情况需要引起特别注意。如当水体的设计标高高于所在地自然常水位标高甚多，而该处之土质疏松（砂质土）不易持水，这时必须构筑防水层，以保持水体有一个较为稳定的标高，达到景观设计要求。例如现在常做的欧式观赏池。还有的水体设计中对水质有较高的要求，如游泳池、嬉水池，必须以过滤循环方式保持水质，或定期更换水体。这时必须构筑防水层，与外界隔断。
从上面几点要求看，第一是强调水体的”量”。保持设计标高，实际是保持水量，也不受自然水位涨落的影响。第二是强调水体的”质”。因此，这时人工环境的水体必须要有一定的面积和容量限制，以控制工程造价和养护费用。因此我们认为：庭园水体能用自然的办法持水最好，一是节省投资和管理费用；二是取得生态平衡，这是非常重要的理念如决定采用人工水体，要严格控制其规模，才不致背上一个旷日持久的包袱。

4.3园路

　　别墅庭园中的园路主要突出：窄、幽、雅。窄是庭园园路的主要特点，因为服务的对象主要是家庭成员及亲朋等，没有必要做的那么宽，不然不但浪费，而且显的园子很局促。幽是通过曲折的造型，使人们产生错觉，感觉幽深，使庭园突显宽旷。雅是是庭园的最高境界，能做到多而不乱，少而不空，既能欣赏又很实用。园路材料的取材范围很广，在下面做详解，因为庭园的空间有限，在做园路中是比较少的，我们可以利用地形变化返伸来增加园路。下边是对园路的一些具体分析：

4.3.1园路的线形设计
园路的线形设计应与地形、水体、植物、建筑物、铺装场地及其他设施结合，形成完整的风景构图，创造连续展示园林景观的空间或欣赏前方景物的透视线。园路的线形设计应主次分明、组织交通和游览、疏密有致、曲折有序。为了组织风景,延长旅游路线,扩大空间,使园路在空间上有适当的曲折。较好的设计是根据地形的起伏，周围功能的要求，使主路与水面若即若离。他交叉于各景区之间沿主路能使游人欣赏到主要的景。把路作为景的一部分来创造。园路的布置应根据需要有疏有密并切忌互相平等,但曲线不能象直线那样易于运用,适当的曲线能使人们从紧张的气氛中解放出来,而获得安适的美感。

4.3.2园路布局
道路的布局要根据别墅绿地内容和使用者的容量大小来决定。要主次分明，因地制宜，和密切配合。如地形起伏处园路要环绕山水，但不应与水平行。因为依山面水，活动人次多，设施内容多;地势平缓处的园路要弯曲柔和，密度可大，但不要形成方格网状。
园路的入口起到引导游人进入庭院的作用。一个成功的入口设计在引导人们前进的同时，还会营造出不同的气氛，一条宽阔的园路会使你产生进去闲逛的想法。而一条狭窄的园路则会使人加快行走的速度。在园路中途设置的广场为游人提供了一个欣赏的景色、休息经及改变行走方向的地方。因为庭院道路有着表达设计意图的作用，所以，铺装园路的材料的形式与质地要十分重要。而且铺地的形式和路线起着传递庭院设计者意图的作用。直线、弯角、几何形体现规划式设计的意图。而自然曲线、疏松的铺装和一些不规则的形体以及自然的设计方式则表现了非规则式设计的特点。

4.3.3园路的功能性
园路除了具有装饰作用外还具有功能性。例如为了让割草机和手推车等工具通过，庭院的主干道还要有一定的宽度和承重力。而靠近住宅的台阶和小路就应该满足人们的各项使用要求；如方便小孩、老人和残疾人的使用。一些很少被利用的道路就没必要那么宽，可以少设置一些设施，路面应该保持平整，即使是一些石头铺装的路面也必须保证路面上的桌椅保持平衡。那些具有较好的摩擦阻力的铺地材料，可以用在较滑的坡地上。
无论是开阔的空间或是私密的空间，水平地面在庭院中都起着重要的作用。路面的均衡度对营造庭园气氛起着很大的作用。同一个种庭园在一个区域中会显得开阔，而在另一个区域中则可能会令人感到局促。因此，不同环境路面的设计会带出不同的均衡感，在狭窄道路中出现的空地会使人产生开阔感，形成一个具舒适感的休息区。

4.3.4铺装材料的选择
庭园内同一空间，园路同一走向，用一种式样的铺装较好。这样几个不同地方不同的铺砌，组成全园，达到统一中求变化的目的。实际上，这是以园路的铺装来表达园路的不同性质、用途和区域。
一种类型铺装内，可用不同大小、材质和拼装方式的块料来组成，关键是用什么铺装在什么地方。例如，主要干道、交通性强的地方，要牢固、平坦、防滑、耐磨，线条简洁大方，便于施工和管理。如用同一种石料，变化大小或拼砌方法。小径、小空间、休闲林荫道，可丰富多采一些，如我国古典园林。要深入研究园路所在其他园林要素的特征，以创造富于特色、脍炙人口的铺装来。例如，杭州的竹径通幽，苏州五峰仙馆与鹤所间的仙鹤图与环境融洽一体，诗情画意，跃然纸上。明·计成在《园冶》中对此早有论述“惟所堂广厦中，铺一慨磨砖，如路径盘蹊，长砌多般乱石，中庭式宜叠胜，近砌亦可回文，八角嵌方选鹅子铺成蜀锦。”
块料的大小、形状，除了要与环境、空间相协调，还要适于自由曲折的线型铺砌，这是施工简易的关键；表面粗细适度，粗要可行儿童车，走高跟鞋，细不致雨天滑倒跌伤、块料尺寸模数，要与路面宽度相协调；使用不同材质块料拼砌，色彩、质感、形状等，对比要强烈。建议多采用自然材质块料。接近自然，朴实无华，价廉物美，经久耐用。甚至于旧料、废料略经加工也可利用为宝。日本有种路面是散铺粗砂，我们过去也有煤屑路面；碎大理石花岗岩板也广为使用，石屑更是常用填料。

4.4小品

　　在庭园景观中的小品是指：假山、凉亭、花架、雕塑、桌凳等各种在庭园中可摆设的物品。一般这些体量都很小，但在庭园中能起到画龙点睛的效果。这些小品无论是依附于景物或者是相对独立，均应经艺术加工精心琢磨，才能适合庭园特定的环境，形成剪裁得体，配置得宜，小而不贱，从而不卑，相得益彰的园林景致。运用小品把周围环境和外界景色组织起来，使庭园的意境更生动，更富有诗情画意。从塑造环境空间的角度出发，巧妙地用于组景，以达到提高整体环境与小品本身鉴赏价值的目的。

4.4.1庭园假山
堆山之术，不同于建筑设计，可以用图纸来表述，然后按图施工，达到设计者原先之意图。叠山之艺，则在于且叠山之石，须现成的天然之石，不可以斧凿加工，否则就不自然。因此叠山之事，可谓因材施法。陈从周在《说园》中说：“石无定形，山有定法。”这就是堆山的要诀。这里所指的”假山”，是相对于自然形成的”真山”而言的。假山的材料有两种，一种是天然的山石材料，仅仅是在人工砌叠时，以水泥作胶结材料，以混凝土作基础而已；还有一种是水泥混合砂浆、钢丝网或GRC(低碱度玻璃纤维水泥)作材料，人工塑料翻模成型的假山，又称”塑石”、”塑山”。

4.1.1．1别墅庭园常用山石要点
1.孤赏石：常选古朴秀丽、形神兼备的湖石、斧劈石、石笋石等置于庭园主要位置中，供人观赏。这些孤赏石除了本身具有瘦、透、漏、皱、丑的观赏价值，又因历年流传，极具人文价值，往往成为园林中的一景。”艮岳移来石岌峨，千秋遗迹感怀多”，如上海豫园的”玉玲珑”，苏州的”瑞云峰”，杭州的”绉云峰”和北京的”青芝岫”。相传”玉玲珑”是《水浒》中花石纲的孑遗，因”以炉香置石底，孔孔烟出，以一盂水灌石顶，孔孔泉流”而著称。”青芝岫。原宋书法家米之章所有，现石上刻有乾隆御制七言诗。当然，也有借助于孤石而于上树碑成景的，如河南洛阳牡丹园中日本藤野先生的纪念碑。日本的枯山石，则是着重于布局的群体效果，与我国的孤赏石有所不同。
2.峭壁石：明计成在《园冶》中”峭壁山者，*壁理也，藉以粉墙为纸，以石为绘也。”常用英石、湖石、斧劈石等配以植物、浮雕、流水。于庭院粉墙、宾馆大厅布置，成为一幅少占地方熠熠生辉的山水画。
3.散点石：以黄石、湖石、英石、千层石、斧劈石、石笋石、花岗石等，三五成群，散置于路旁、林下、山麓、台阶边缘、建筑物角隅，配合地形，植以花木有时成为自然的几凳，有时成为盆栽的底座，有时又成为局部高差、材质变化的过渡，是一种非常自然的点缀和提示，这是山石在园林中最为广泛的应用。
4.驳岸石：常用黄石、湖石、千层石，或沿水面，或沿高差变化山麓堆叠，高高低低错落，前前后后变化，起驳岸作用，也作挡土墙，同时使之自然、美观。
5.山石瀑布：以园林地形为依据，堆放黄石、湖石、花岗石、千层石，引水由上而下，形成瀑布跌水。这种做法俗称”土包石”，是目前最常见做法。

4.4.1.2堆叠山石要点
1．山石的选用要符合总体规划的要求，与整个地形、地貌相协调。”山，骨于石，褥于林，灵于水”。山石的用料和做法、实际上表示一种类型的地质构造存在。在被土层、砂砾、植被覆盖的情况下，人们只能感受到山林的外形和走向。如覆盖物除去，则”山骨”尽出。
2．在同一位地域，不要多种类的山石混用。在堆叠时，不易做到质、色、纹、面、体、姿的协调一致。
3．山石的堆叠造型，有传统的”山石张”十大手法：安、接、跨、悬、斗、卡、连、垂、剑、拼。更注重的是崇尚自然，朴实无华。尤其是采用千层石、花岗石的地方，要求是整体效果，而不是孤石观赏。整体造型，既要符合自然规律，在情理之中又要高度概括提升，在意料之外。
4.假山的基础。孤赏石、山石洞壑由于荷重集中，要注意其基础的牢固性。山石瀑布如造于老土上(过去堆土造山已有数年功夫)，可在素土、碎石夯实上，捣筑一层钢砼作基础。如造于新堆土山之上，则要较费心思防止因沉降而产生裂隙，因漏水而水土冲刷，逐渐变形失真，产生危险。山石的安全，是假山堆叠中第一主要点。
5.真材(天然石材)、假料(GRC等)配合的造型设计，不失为一种良策，一种革新。尤其在施工困难的转折、倒挂处，在人接触不到的地方，使用人造假山，往往可以少占空间，减轻荷重，而整体效果好。CRC材料特别要注意玻璃纤维的质量，造价如以800元／平方米计，和真材也相差无几。
6.山石是天然之物，有自然的纹理、轮廓、造型，质地又纯净，朴实无华，但是属于无生命的建材一类。因此山石是自然环境与建筑空间的一种过渡，一种中间体。”无园不石”，但只能作局部景点点缀、提示、寄托、补充。切勿滥施，导致造价昂升，失去造园生态意义。

4.4.1.3庭园堆山基本手法
假山之造型，宜虚实得体，如苏州怡园之假山，有峰恋之感，也有洞壑之意；苏州环秀山庄之假山，可谓佳作，其中虚实之处理，是胜之所在。苏州狮子林之假山，虚实处理无主次，并非佳品。所以清代的沈三百说它“以大势观之，竟同乱堆煤渣，积以苔藓，穿以蚁穴，全无山林气势。”
一是选石。石质要统一，黄石、湖石，不能混用。若再细分，则有太湖石、昆山石、宜兴石、龙潭石、灵璧石、砚山石、英石、黄石等等，详见《园冶》之九，“选石”。石质统一，也出于自然。自然之山，石质必然统一。而艺术之法则，其首条便是“变化与统一”。石质统一，造型变化，符合艺术规律。
二是造型。所谓假山，其实不假，其气质甚至胜出真山。人说“风景如画”，意谓画之景可以取舍，胜于风景，其理一样。但若假山堆得不好，则不在其列。假山造型，轮廊线须有变化，变化中又须求得均衡。“山不在高，贵有层次，……”（陈从周《说园》）艺术中的层次之美，在于掩映，在于含蓄。堆山堆出有层次感，最关键的是峰恋要有立体布局。产生前后掩映，似表现出“崇山峻岭”之感。后面的被前面的遮住有章法，则更能显示出山的嵯峨之气势，甚有力度。扬州个园之秋山，可谓黄石假山之上品。实而不闷，高峻而又奇险。若说具体手法，则更要重一个“虚”字；注意山形之凹凸变化及洞壑之大小搭配为上。
三是险峻。假山仿真山，仿得是气质，不是做真山的模型。要去其糟粕，取其精华。真山之美，一在巍峨雄健，二在险峻挺拔。假山虽小，但其姿态气质不亚于真山之雄伟和奇险。要做到险峻之势，有一个办法是其下部宜小不宜大，宜空透不宜闭实。堆山之不好看，其中一个原因就是山的下部太肥太闷，缺乏险峻之感。
特别是立峰、单石、更须重视险峻之美。大凡名贵的单石、立峰，均具有险峻之美。江南三大名石：苏州的瑞云峰、上海（豫园）的玉玲珑、杭州的绉云峰，从造型来说不亚于“江南三大名石”，无论其轮廊线、虚实关系，都符合山石之沈美准则，但它更美在险峻。
四是意境。山之意境有不同的类别。人常言泰山以雄著称，黄山以奇著称，华山险，峨眉秀，庐山迷，审美特征不同。假山也同样分这些类型，所以须选一种审美倾向，然后刻意追求之。假山是一种艺术，其意境应当是山，而不要去做拟是而非的龙、虎之类。做成这种具象，不免俗气。

4.4.2园亭设计
这里的园亭，是指园林绿地中精致细巧的小型建筑物。可分为两类，一是供人休憩观赏的亭，另是具有实用功能的储物木屋、阳光温室等。主要使用空间在500平方米以上的庭院。

4.4.2.1位置的选择
明《园冶》中说”亭者，停也。所以停憩游行也。”说明园亭是供人歇息休憩的地方。庭园中设亭，关键在位置。因为亭是园中“点睛”之物，所以多设在视线交接处。园亭要建在庭院景致好的地方，使入内歇足休息的人有景可赏留得住人，同时更要考虑建亭后成为一处园林美景，园亭在这里往往可以起到画龙点睛的作用。《园冶》中有一段精彩的描述：”花间隐榭，水际安亭，斯园林而得致者。惟榭只隐花间，亭胡拘水际，通泉竹里，按景山颠，或翠筠茂密之阿；苍松蟠郁之麓；或借濠濮之上，入想观鱼；倘支沧浪之中，非歌濯足。亭安有式，基立无凭。”如苏州网师园，从射鸭廊入园，隔池就是“月到风来亭”，形成构图中心。又如拙政园水池中的“荷风四面亭”，四周水面空阔，在此形成视觉焦点，加上两面有曲桥与之相接，形象自然显要。当然此亭之形象，也受得起如此待遇；如果这座亭子形象难以入目，这就叫“煞风景”。又如沧浪亭，位于假山之上，形成全园之中心，使“沧浪亭”(园名)名副其实；拙政园中的绣绮亭，留园中的舒啸亭，上海豫园中的望江亭等，都建于高显处，其背景为天空，形象显露，轮廓线完整，甚有可观性。

4.4.2.2风格的选择
所设计的园亭，是传统或是现代?是中式或是西洋?是自然野趣或是奢华富贵?这些款式的不同是不难理解的。
而在同种款式中，平面、立面、装修的大小、形样、繁简也有很大的不同，须要斟酌。例如同样是植物园内的中国古典园亭，牡丹园和槭树园不同。牡丹亭必须重檐起翘，大红柱子；槭树亭白墙灰瓦足矣。这是因他们所在的环境气质不同而异。同样是欧式古典园顶亭，高尔夫球场和私宅庭园的大小有很大不同，这是因他们所在环境的开阔郁闭不同而异。同是自然野趣，水际竹筏嬉鱼和树上杈窝观鸟不同，这是因环境的功能要求不同而异。
其次，所有的形式、功能、建材是在演变进步之中的，常常是相互交错的，必须着重于创造。例如，在中国古典园亭的梁架上，以卡普隆阳光板作顶代替传统的瓦，古中有今，洋为我用，可以取得很好的效果。以四片实墙，边框采用中国古典园亭的外轮廓，组成虚拟的亭，也是一种创造。用悬索、布幕、玻璃、阳光板等，层出不穷。
只有深入考虑这些关节，才能标新立异，不落俗套。这决非是”套用一只”敷衍了事所能比拟的。

4.4.2.3平立面的考虑
园亭体量小，平面严谨。自点状伞亭起，三角、正方、长方、六角、八角以至圆形、海棠形、扇形，由简单而复杂，基本上都是规则几何形体，或再加以组合变形。根据这个道理，可构思其他形状，也可以和其他园林建筑如花架、长廊、水榭组合成一组建筑。
园亭的平面组成比较简单，除柱子、坐凳(椅)、栏杆，有时也有一段墙体、桌、碑、井、镜、匾等。而园亭的立面，则因款式的不同有很大的差异。但有一点是共同的，就是内外空间相互渗透，立面显得开畅通透。个别有四面装门窗的，如苏州拙政园的塔影亭，这说明其功能已逐渐向实用方面转化。
园亭的立面，可以分成几种类型。这是决定园亭风格款式的主要因素。如：中国古典、西洋古典传统式样。这种类型都有程式可依，困难的是施工十分繁复。现代风格园亭则具有平顶、斜坡、曲线等各种新式样。屋面变化可以多一些。如做成折板、弧形、波浪形，或者用新型建材、瓦、板材；或者强调某一部分构件和装修，来丰富园亭外立面。

4.4.3庭园花架
一提起花架，很容易联想到宅前屋后的豆棚瓜架；先是生产，而后植花。现在的花架，有两方面作用。一方面供人歇足休息、欣赏风景；一方面创造攀援植物生长的条件。因此可以说花架是最接近于自然的园林小品了。一组花钵，一座攀援棚架，一片供植物攀附的花格墙，一个用花架板作出挑的口，甚至是沿高层建筑的屋顶花园，餐厅、舞池的葡萄天棚，往往物简而意深，起到画龙点睛的作用，创造室内室外，建筑与自然相互渗透、浑然一体的效果。

4.4.3.1庭园花架设计要点：
1.花架在绿荫掩映下要好看，好用，在落叶之后也要好看，好用因此要把花架作为一件艺术品，而不单作构筑物来设计，应注意比例尺寸、选材和必要的装修。花架体型不宜太大。太大了不易做得轻巧，太高了不易荫蔽而显空旷，尽量接近自然。
2.花架的四周，一般都较为通透开畅，除了作支承的墙、柱，没有围墙门窗。花架的上下(铺地和檐口)两个平面，也并不一定要对称和相似，可以自由伸缩交*，相互引伸，使花架置身于园林之内，融汇于自然之中，不受阻隔．
3.根据攀援植物的特点、环境来构思花架的形体；根据攀援植物的生物学特性，来设计花架的构造、材料等。
一般情况下，一个花架配置一种攀援植物，配置2-3种相互补充的也可以见到。各种攀援植物的观赏价值和生长要求不尽相同，设计花架前要有所了解。例如北京恭王府中有二三百年前藤萝架；圆明园图”慈云普护”一节中有”一径界重湖间，藤花垂架”，设计紫藤花架，要采用能负荷、永久性材料，显古朴、简练的造型。另外一种用得较多得是葡萄架，葡萄浆果有许多耐人深思的寓言、童话，似可作为构思参考。种植葡萄，要求有充分的通风、光照条件，还要翻藤修剪，因此要考虑合理的种植间距。对于茎干草质的攀援植物，如葫芦、茑萝、牵牛等，往往要借助于牵绳而上，因此，种植池要近；在花架柱梁板之间也要有支撑、固定，方可爬满全棚。

4.4.3.2常见花架类型
1.双柱花架好似以攀援植物作顶的休憩廊。值得注意的是供植物攀援的花架板，其平面排列可等距(一般每50厘米左右)，也可不等距，板间嵌入花架砧，取得光影和虚实变化；其立面也不一定是直线的，可曲线、折线，甚至由顶面延伸至两侧地面，如”滚地龙”一般。
2.单柱花架当花架宽度缩小，两柱接近而成一柱时，花架板变成中部支承两端外悬。为了整体的稳定和美观，单柱花架在平面上宜做成曲线、折线型。
3.各种供攀援用的花墙、花瓶、花钵、花柱。

4.4.3.3常用的花架建材
花架的建造在我国十七世纪未《工段营造录》中有记载：”架以见方计工。料用杉槁、杨柳木条、薰竹竿、黄竹竿、荆笆、籀竹片、花竹片。”现已不易见到，但为追求某种意境、造型，可用钢管绑扎外粉或混凝土仿做上述自然材料。近也流行经处理木材做材料，以求真实、亲切。现在多采用混凝土材料，这也是最常见的材料。基础、柱、梁皆可按设计要求，唯花架板量多因距近，且受木构断面影响，宜用光模、高标号混凝土一次捣制成型，以求轻巧挺薄。还有金属材料，常用于独立的花柱、花瓶等。造型活泼、通透、多变、现代、美观，惟需经常养护油漆，且阳光直晒下温度较高。而玻璃钢、CRC等新材料，常用于花钵、花盆。

4.5附属设施

4.5.1庭园围墙
庭园围墙有两种类型，一是作为庭园周边的分隔围墙；一是园内划分空间、组织景色、安排导游而布置的围墙。这种情况在中国传统园林中经常见到。随着社会的进步，人民物质文化水平提高，”破墙透绿”的例子比比皆是。这说明对围墙的要求正在起变化。

4.5.1.1庭园园林围墙设计要点
1. 能不设围墙的地方，尽量不设，让人接近自然，爱护绿化。
2. 能利用空间的办法，自然的材料达到隔离的目的，尽量利用。高差的地面、水体的两侧、绿篱树丛，都可以达到隔而不分的目的。
3. 要设置围墙的地方，能低尽量低，能透尽量透，只有少量须掩饰隐私处，才用封闭的围墙。
4. 使用围墙处于绿地之中，成为园景的一部分，减少与人的接触机会，由围墙向景墙转化。善于把空间的分隔与景色的渗透联系统一起来，有而似无，有而生情，才是高超的设计。

4.5.1.2庭园围墙材料选择
1.砖墙：墙柱间距3-4米，中开各式漏花窗，是节约又易施工、管养的办法。缺点是较为闭塞。
2.混凝土围墙：一是以预制花格砖砌墙，花型富有变化但易爬越；二是混凝土预制成片状，可透绿也易管、养。混凝土墙的优点是一劳永逸，缺点是不够通透。
4.5.1.3.金属围墙
以型钢为材的，表面光洁，性韧易弯不易折断，缺点是每2-3年要油漆一次。以铸铁为材的，可做各种花型，优点是不易锈蚀又价不高，缺点是性脆又光滑度不够。订货要注意所含成分不同。还有锻铁、铸铝等材料以及各种金属网材，如镀锌、镀塑铅丝网、铝板网、不锈钢网等，质优而价高，局部花饰中或室内使用。
现在往往把几种材料结合起来，取其长而补其短。混凝土往往用作墙柱、勒脚墙。取型钢为透空部分框架，用铸铁为花饰构件。局部、细微处用锻铁、铸铝。围墙是长型构造物。长度方向要按要求设置伸缩缝，按转折和门位布置柱位，调整因地面标高变化的立面；横向则关及围墙的强度，影响用料的大小。利用砖、混凝土围墙的平面凹凸、金属围墙构件的前后交错位置，实际上等于加大围墙横向断面的尺寸，可以免去墙柱，使围墙更自然通透。

4.5.2庭院栏杆
栏杆在绿地中起分隔、导向的作用，使绿地边界明确清晰，设计好的栏杆，很具装饰意义，就像衣服的花边一样，栏杆不是主要的园林景观构成，但是量大、长向的建筑小品，对园林的造价和景色有不少影响，要仔细斟酌推敲才能落笔生辉。如李渔所言：”窗栏之制，日异月新，皆从成法中变出，腐草为萤，实且至理，如此则造物生人，不枉付心胸一片”。

4.5.2.1栏杆的高度
一般低栏高0.2～0.3米，中栏0．8～0．9米，高栏1．1～1.3米，要因地按需而择。随着社会的进步，人民的精神、物质水平提高，更需要的是造型优美的导向性栏杆、生态型间隔，切不要以栏杆的高度来代替管理，使绿地空间截然被分开来。相反，在能用自然的、空间的办法，达到分隔的目的时，少用栏杆。如用绿篱、水面、山石、自然地形变化等。
一般来讲，草坪、花坛边缘用低栏，明确边界，也是一种很好的装饰和点缀，在限制入内的空间、人流拥挤的大门、游乐场等用中栏；强调导向；在高低悬殊的地面、动物笼舍、外围墙等，用高栏，起分隔作用。

4.5.2.2栏杆的构图
栏杆是一种长形的、连续的构筑物，因为设计和施工的要求，常按单元来划分制造。栏杆的构图要单元好看；更要整体美观，在长距离内连续的重复，产生韵律美感，因此某些具体的图案、标志，例如动物的形象、文字往往不如抽象的几何线条组成给人感受强烈。
栏杆的构图还要服从环境的要求。例如桥栏，平曲桥的栏杆有时仅是二道横线，与水的平桥造型呼应，而拱桥的栏杆，是循着桥身呈拱形的。栏杆色彩的隐现选择，也是同样的道理，绝不可喧宾夺主。栏杆的构图除了美观，也和造价关系密切，要疏密相间、用料恰当，每单元节约一点，总体相当可观。

4.5.2.3栏杆的设计要求
低栏要防坐防踏，因此低栏的外形有时做成波浪形的，有时直杆朝上，只要造型好看，构造牢固，杆件之间的距离大些无妨，这样既省造价又易养护；中栏在须防钻的地方，净空不宜超过14厘米在不须防钻的地方，构图的优美是关键，但这不适于有危险、临空的地方，尤要注意儿童的安全问题，此外；中栏的上槛要考虑作为扶手使用，凭栏遥望，也是一种享受；高栏要防爬，因此下面不要有太多的横向杆件。

4.5.2.4栏杆的用料与构件
栏杆用料石、木、竹、砼、铁、钢、不锈钢都有，现最常用的是型钢与铸铁、铸铝的组合。竹木栏杆自然、质朴、价廉，但是使用期不长，如有强调这种意境的地方，真材实料要经防腐处理，或者采取”仿”真的办法。砼栏杆构件较为拙笨，使用不多；有时作栏杆柱，但无论什么栏杆，总离不了用砼作基础材料。铸铁、铸铝可以做出各种花型构件；美观通透，缺点是性脆；断了不易修复，因此常常用型钢作为框架，取两者的优点而用之；还有一种锻铁制品；杆件的外型和截面可以有多种变化，做工也精致，优雅美观，只是价格不菲，可在局部或室内使用。除了构图的需要，栏杆杆件本身的选材、构造也很有考究。一是要充分利用杆件的截面高度，提高强度又利于施工；二是杆件的形状要合理，例如二点之间，直线距离最近，杆件也最稳定，多几个曲折，就要放大杆件的尺寸，才能获得同样的强度；三是栏杆受力传递的方向要直接明确。只有了解一些力学知识，才能在设计中把艺术和技术统一起来，设计出好看、耐用又便宜的栏杆来。

    前言

    我们在使用Revit的时候会发现有一些图纸在不同的层会有不一样的标高，那么这个应该怎么实现呢？

    比如我们的设置是这样的:有楼层标高1到标高5，我们假设在1到3层的轴网显示一样，5层和6层的轴网显示一样。

    首先点开45层其中的某一层，将轴网切换至二维模式，就是将轴网中的3D切换成2D（将需要变化的轴线改变就行）。

    将轴网调成到自己想要的合适位置。

    将修改后的族的影响范围调整一下（我们的目的是4层和5层的轴网和其他不同，所以在4层调整后影响范围中要设置一下5层）

    这样设置完123层的轴网和45层的轴网就已经不同了。

一、火灾自动报警系统

消防工程预算知识大全“安装造价培训”

（1）探测器安装

探测器安装分点型探测器安装和线型探测器安装。

1）点型探测器按线制的不同分为多线制、总线制，计算时不分规格、型号、安装方式和安装位置均以“只”为计量单位。探测器安装已包括了探头和底座的安装及本体调试。红外线探测器以“对”为计量单位，在计算时一对为两只。定额中包括了探头支架安装和探测器的调整、对中。

2）线型探测器其安装方式为环绕、正弦及直线综合考虑，不分线制及其保护形式，以“m”为计量单位。定额中未包括探测器连接的一只模块和终端，其工程量应按相应定额另行计算。

（2）按钮安装

按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮，以“只”为计量单位，其安装方式按照在轻质墙体和硬质墙体上两种方式综合考虑，执行时不得因安装方式不同而调整。

（3）模块（接口）安装

1）控制模块（接口）是指仅能起控制作用的模块（接口），即中继器。依据其给出控制信号的数量，分为单输出和多输出两种形式。执行时不分安装方式，按照输出数量以“只”为计量单位。

2）报警模块（接口）不起控制作用，只能监视，使用时不分安装方式，均以“只”为计量单位。

（4）报警控制器安装

报警控制器按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指报警控制器所带报警器件（探测器、报警按钮等）的数量。 总线制“点”的意义：指报警控制器所带报警器件（探测器、报警按钮模块等）的数量。 但是，如果一个模块带数个探测器，则只能计为一点。

（5）联动控制器安装

联动控制器按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指联动控制器所带联动设备的状态控制和状态显示的数量。 总线制“点”的意义：指联动控制器所带具有控制模块（接口）的数量。

（6）报警联动一体机

按线制的不同分为多线制与总线制两种，其中不同线制之中按其安装方式不同又分为壁挂式、落地式、台式。在不同线制、不同安装方式中按照“点”数的不同，划分定额项目，以“台”为计量单位。

多线制“点”的意义：指报警联动一体机所带报警器件与联动设备的状态控制和状态显示的数量。

总线制“点”的意义：指报警联动一体机所带具有地址编码的报警器件与控制模块（接口）的数量。

（7）重复显示器、报警装置、远程控制器安装

重复显示器不分规格、型号、安装方式，按总线制与多线制划分，以“台”为计量单位。 报警装置分为声光报警和警铃两种形式，均以“台”为计量单位。 远程控制器按其控制回路数以“台”为计量单位。

（8）火灾事故广播安装

火灾事故广播安装是按系统内各组成分：功放、录音机、控制柜、扬声器、音箱、分配器等划分定额项目，除扬声器以“只”为计量单位外均以“台”为计量单位。

火灾事故广播中的功放机、录音机的安装按柜内安装及台上两种方式综合考虑；消防广播控制柜是指消防广播设备的成品机柜，不分规格、型号；火灾事故广播中的扬声器不分型号、规格按吸顶式和壁挂式分别套用相应的定额；分配器是指单独安装的消防广播用分配器（或操作盘）。以“台”为计量单位。

（9）消防通讯、报警备用电源安装

消防通讯系统中的电话交换机，按“门”数不同以“台”为计量单位；通讯分机、插孔是指消防专用电话分机与电话插孔。不分安装方式，通讯以“部”，插孔以“个”为计量单位。

报警备用电源已综合考虑了其规格、型号的区别，以“台”为计量单位。 火灾自动报警系统安装定额中均以包括了校线、接线和本体调试。 火灾自动报警系统安装定额中箱、机是以成套装置编制的，柜式、琴台式安装执行落地式安装相应项目。

火灾自动报警系统安装定额中不包括的工作内容

（1）设备支架、底座、基础的制作与安装。

（2）构件加工、制作。

（3）电机检查、接线及调试。

（4）事故照明及疏散指示控制装置安装。

（5）CRT彩色显示装置安装。 以上工作内容应应套相应定额，另外计算工程量。

消防工程预算知识大全“安装造价培训”

二、水灭火系统

水灭火系统分为两种：

1、人工喷水灭火系统，主要由管网和消火栓组成。

2、自动喷水灭火系统，主要由管网、报警装置、水流指示器、喷淋头、消防水泵等组成。

1、水喷淋管道安装

（1）工程量计算

按设计图管道中心线长度，以“m”计算，不扣除阀门、管件及各种相关组合体所占长度，用第七篇《消防工程》定额。

（2）管道材质以镀锌钢管为主，DN100以下用螺纹连接，DN100以上用法兰连接。

DN100以下螺纹连接管道，其管件为主要材料，每10m长度管道消耗管件数量定额以含（按消耗量表），套定额时按市场价计算其价值。

DN100以上法兰连接管道安装，其法兰、管件、弯头等均以成品为准，不考虑施工现场加工制作，所以法兰、螺栓、管件等为主要材料，其数量按设计图纸数量计算其规格、型号和数量，仍按市场价计算价值。如果管件要在施工现场加工，则按第六篇定额《工业管道工程》相应子目计算。法兰套第六章《工业管道工程》。

主材含量应按定额含量计算，管件含量见小表：

（3）管道安装工作

与第八篇《给排水、采暖、燃气工程》一般生活用给水管道安装有所不同的是不带钩卡，不安装支架。相同的工作有切管、套丝、安装管件、调直，DN100以上包括破口、焊接、法兰连接，管网还包括水压试验。

（4）用镀锌无缝钢管安装时仍使用镀锌钢管安装定额子目。因镀锌钢管用公称直径，而无缝钢管用外径表示，为了便于使用定额，可按下表对应使用。

（5）设备及管道支架制作安装

用安装定额第七篇相应子目，不用第八篇子目。第七篇子目包括支架、吊架、弹簧吊架、防晃支架等，不应另立项计算，以“100kg”计量。

该管道支架定额，不包括除锈、刷底漆或防锈漆、面漆（或防火漆），应按设计图纸要求计算，均以管道展开表面积计算工程量，F=πDL；管道明装部分一般刷底漆1遍，其他漆2遍；埋地或暗装部分管道刷沥青漆2遍。定额用第11篇相应子目。

（6）管道穿墙、穿楼板管道套管制作与安装

按“个”计算，用第6篇《工业管道工程》第9章——（套管制作与安装）相应子目。

（7）管道在管道间、管廊内安装

因增加工作难度，所以定额人工消耗量乘以1.3。

（8）主体工程用钢模板现浇混凝土 因管道安装增加工作难度，所以内外全浇混凝土时定额人工消耗量乘以系数1.05，内浇外砌时定额人工消耗量乘以系数1.03。

2、水灭火系统管网水冲洗工程量计算

（1）水灭火系统管网水冲洗工程量 按管径分档，以“m”计量。

（2）管网水冲洗

工作包括准备工具和材料、制作与堵盲板、装排水临时管线、通水冲洗、检查冲洗情况、清理现场等工作，不得另立项计算。

（3）管网冲洗

以水冲洗为准，若采用水压气动法冲洗，可按施工方案要求，另按实计算。

（4）水灭火管网冲洗

只能用第七篇定额，不用第六篇第六章“管道压力试验、吹扫与清洗”中“水冲洗”子目，也不能用第八篇第一章“管道消毒、冲洗”子目，因为它们所包括的安装工作内容和要求有差异，故不能串用。

3、消防水灭火管网中阀门、法兰安装工程量计算

（1）阀门和法兰安装以个“个”和“副”计量

使用第6篇第3章、4章相应子目，不能使用第8篇第1章法兰安装子目和第2章阀门安装子目。

消防中阀门：螺纹阀门 螺纹法兰阀门 法兰阀门 带短管甲乙的法兰阀门 都套“工业管道中”阀门。

（2）法兰阀门和法兰是主要材料 法兰阀门和法兰是主要材料

法兰阀门和法兰用螺栓、螺母均系主要材料，其数量按下式计算： 螺栓套数或质量（kg）=“法兰螺栓质量表”用量*（1+3%） 《法兰螺栓质量表》见第6篇定额附录或五金手册。

4、水灭火系统组合件——湿式报警装置安装工程量计

（1）湿式报警装置（ZSS型）安装；按公称直径分档，以“组”计量；

（2）湿式报警装置的组成；该装置属成套供应产品；其他如：干湿两用报警装置（ZSL型）、电动雨淋报；

（3）报警装置是成套供应产品，现场不能加工，除法；

5、水灭火系统组合件——喷淋头的安装工程量计算

（1）喷淋头安装

不分型号、规格和类型，只按有吊顶与无吊顶分档，以“个”计量。

（2）喷淋头分类及构造

喷淋头由喷头架、溅水盘、喷水口和堵水支撑等组成。常见有易熔合金片支撑型与玻璃球支撑型。

不同类型和规格的喷头，其价格也不相同，注意计价。

6、水灭火系统组合件——水流指示器安装工程量计算

（1）水流指示器安装

按公称直径分档，并按与管道连接的方式（螺纹连接、法兰连接）分档，以“个”计量。

（2）水流指示器等的接线及校线计算

水灭火管网系统中的各种仪表安装、带电讯号的阀门、水流指示器、压力开关、驱动装置、泄露报警开关等的接线及校线，用第10篇《自动化控制装置及仪表安装工程》中“端子板校线、接线”相应子目，以“10头”计量。

上述元器件的接线、校线计算，不能使用第2篇第4章“端子板外部接线”子目，因为安装条件和要求不同。

7、消火栓安装工程量计算

消火栓直径根据水的流量确定，一般有口径为50mm与65mm两种。 室内消火栓以公称直径DN65为准，分单出口和双出口，以“套”计量， 室内消火栓是按成套供应的，定额不含消防按钮的安装。 室外消火栓：

（1）地上消火栓——直径为150mm或100mm和直径为65mm（双口）。

（2）地下消火栓——直径为100mm和65mm的栓口各一个。 地下式消火栓不包括阀门的安装及阀门井的砌筑。

8、消防水泵接合器安装工程量计算

以地上式、地下式分类，用DN100,DN150分档，以“套”计量，用第7篇定额。 阀门井执行市政定额

9、消防水泵间安装工程量计算

（1）水泵间管道安装

以施工图示管道中心线长度为准，以“m”计量。用第6篇《工业管道工程》第1章相应子目，不用第7篇、第8篇定额子目，因为安装要求不同。

（2）法兰、阀门、电动阀门安装

定额使用《工业管道工程》中阀门，只是电动阀门应另立电动机检查调试、电动机检查接线等项，用第二篇《电气设备安装工程》子目。还要立端子板接线、校线项目，使用第10篇《自动化控制仪表安装工程》定额子目。

（3）管道支架、吊架制作安装

按一般管架、木垫式管架、弹簧式管架分类，以“100kg”计量。其弹簧式吊架的弹簧为主要材料均用第7篇《消防工程》定额。

（4）管道支架、吊架除锈、刷漆以“100kg”计量，使用第11篇《刷油、防腐、绝热工程》定额。

（5）管道除锈、刷漆

以“m2”计量，用第11篇《刷油、防腐、绝热工程》定额。

（6）消防水泵房管道水冲洗

按公称直径分档，以“100m”计量。使用第6篇《工业管道工程》子目。

（7）消防水泵房管道液压试验

按公称直径分档，以“100m”计量。使用第6篇《工业管道工程》子目。

（8）管道穿墙、穿楼板套管制作安装

以“个”计量。使用第6篇《工业管道工程》子目。

消防工程预算知识大全“安装造价培训”

三、气体灭火系统

1、定额中已包括的工作内容

（1）喷头安装定额中包括管件安装及配合水压试验安装拆除丝堵的工作内容。

（2）贮存装置安装，定额中包括灭火剂贮存容器和驱动气瓶的安装固定、支框架、系统组件（集流管，容器阀、气、液单向阀，高压软管），安全阀等贮存装置和阀驱动装置的安装及氮气增压。

（3）二氧化碳称重检漏装置包括泄露报警开关、配重及支架。

2、管道安装

（1）无缝钢管（螺纹连接）

注意事项：各种管道安装按设计管道中心长度计量，不扣除阀门、管件及各种组件所占长度，主材量应按定额用量计算；螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接定额；螺纹连接的不锈钢管、铜管及管件安装时，按无缝钢管和钢制管件安装相应定额乘以系数1.2。

（2）无缝钢管（法兰连接）

注意事项：无缝钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊接法兰考虑的，包括了直管、管件、法兰等预装和安装的全部工作内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算；无缝钢管和钢制管件内外镀锌及场外运输费用另行计算。

（3）气体驱动装置管道安装

是按管外径规格划分定额，管外径10以内，14以内。

注意事项：气体驱动装置管道安装定额包括了卡套连接件的安装，其本身价值按设计用量另行计算。

（4）钢制管件（螺纹连接）

是按管件执行规格划分定额项目的。以“10件”为一计量单位。

3、系统组成安装

（1）喷头安装

按执行规格划分定额项目，以“10件”为一计量单位。

（2）选择阀安装

选择阀螺纹连接按阀口规格划分定额项目，以“个”为一计量单位。 选择阀法兰连接安装，以“个”为一计量单位。

（3）贮存装置安装

按贮存容器规格划分定额，以“套”为一计量单位。

注意事项：贮存装置安装中包括了灭火剂容器贮存和驱动气瓶的安装固定和支框架、系统组件（集流管、容器阀、单向阀、高压软管）、安全阀等贮存装置和阀驱动装置的安装及氮气增压。

4、二氧化碳称重检漏装置安装

注意事项：安装包括泄露报警开关、配重、支架等。

5、系统组件安装

按水压强度试验和气压严密性试验划分定额，以“个”为一计量单位。 注意事项：系统组件包括选择阀、单向阀（含气、液）及高压软管。

6、气体灭火系统安装时还应注意的问题

（1）定额中不包括的工作内容

1）管道支吊架的制作安装执行本册定额第二章相应定额项目。

2）不锈钢管、铜管及管件的焊接或法兰连接，各种套管的制作安装、管道系统强度试验、严密性试验和吹扫等执行第六册《工业管道工程》定额相应项目。

3）管道及支吊架的防腐刷油等执行第十一章

4）系统调试执行本册定额第五章内容的相应项目

5）阀驱动装置与泄露报警开关的电气接线等执行第十册《自动化控制仪表安装工程》定额。

（2）其他本章定额中的无缝钢管、钢制管件、选择阀安装及系统组件试验等均适用于卤代烷1211灭火系统和卤代烷1301灭火系统，二氧化碳系统按卤代烷灭火系统相应定额乘以系数1.2。

四、泡沫灭火系统

本章定额适用于高、中、低倍数固定式或半固定式泡沫灭火系统的发生器及泡沫比例混合器安装。

泡沫发生器及泡沫比例混合器安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料，但不包括支架的制作、安装和二次灌浆的工作内容，地脚螺栓是按设备带有考虑。

1、泡沫发生器

按不同启动源和型号划分定额项目的。

2、泡沫比例混合器

（1）压力储罐式泡沫比例混合器安装

未包括：支架的制作、安装和二次灌浆，压力储罐式泡沫比例混合器安装中法兰和螺栓按设计规定另行计算。

（2）平衡压力式比例混合器安装 未包括：支架的制作、安装和二次灌浆

（3）环泵式负压比例混合器安装 未包括：支架的制作、安装和二次灌浆

（4）管线式负压比例混合器安装

未包括：支架的制作、安装和二次灌浆

3、泡沫灭火系统安装还需注意的问题

（1）定额不包括的内容

1）泡沫灭火系统的管道、管件、法兰、阀门、管道支架等的安装及管道系统水冲洗、强度试验、严密性试验等执行第六册《工业管道工程》相应定额项目。

2）泡沫喷淋系统的管道、组件、气压水罐、管道支吊架等安装执行本册第二章相应定额项目和有关规定。

3）消防泵等机械设备安装及二次灌浆执行第一册《机械设备安装工程》相应定额项目。

4）泡沫液贮罐、设备支架制作安装执行第五册《静止设备与工艺金属结构制作安装工程》相应定额。

5）油罐上安装的泡沫发生器及化学泡沫灭火器执行《静止设备与工艺金属结构制作安装工程》相应定额项目。

6）除锈、刷油、保温等执行第十一册《刷油、防腐蚀、绝热工程》相应定额项目。

7）泡沫液充装定额是按生产厂在施工现场充装考虑的，若施工单位充装时，可另行计算。

8）泡沫灭火系统调试应按批准的施工方案另行计算。

（2）其他

1）泡沫液充装定额按生产厂在现场充装考虑的，若由施工单位充装，可另行计算。

2）泡沫灭火系统调试应按批准的施工方案另行计算。

五、消防系统调试

消防系统调试包括火灾自动报警系统装置调试，水灭火系统控制装置调试，气体灭火系统装置调试、火灾事故广播、消防通讯、消防电梯系统装置调试，电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试。

（1）自动报警装置调试

自动报警系统装置调试是按报警器的点数划分定额项目的；自动报警系统包括各种探测器、报警按钮、报警控制器组成的系统；分不同点数以“系统”为计量单位，其点数按多线制与总线制报警器的点数计算。

（2）水灭火系统控制装置调试

按照不同点数以“系统”为计量单位。其点数按多线制与总线制联动控制器的点数计算。

（3）火灾事故广播、消防通讯、消防电梯系统装置调试

广播喇叭及音箱以“10只”为一计量单位，通讯分机及插孔以“10个”为计量单位，消防电梯以“部”为一计量单位。

（4）电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试

电动防火门、防火卷帘门指可由消防控制中心显示与控制的电动防火门、防火卷帘门，以“处”为计量单位。每樘为一处。

正压送风阀、排烟阀、防火阀以“处”为计量单位。一个阀为一处。

（5）气体灭火系统装置调试

包括模拟喷气试验，备用灭火器贮存器切换操作试验。按试验容器的规格（L），分别以“个”为计量单位。试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数。试验介质不同时可以换算。

消防系统调试还需要注意的问题

（1）系统调试是指各系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统检测、调整和试验。

（2）自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制器装置包括消火栓、自动喷水、卤代烷、二氧化碳等固定灭火系统的控制装置。

（3）气体灭火系统装置调试试验时采取的安全措施，应按施工组织设计另行计算。

六、安全防范设备

安全防范设备安装包括入侵探测设备、出入口控制设备、安全检查设备、电视监控设备、终端显示设备安装及安全防范系统的调试等项目。

1、入侵探测设备安装

（1）入侵探测器安装

除泄露电缆探测器、地音探测器、周界探测器外以“套”为一计量单位，泄露电缆探测器、地音探测器、周界探测器以“100m”为一计量单位；

（2）入侵报警控制器安装

入侵报警控制器安装按多线制、总线制、有线对讲、地址码板、联动通讯接口等划分定额项目。以“套”为计量单位。

（3）报警信号传输设备安装

报警信号传输设备安装按报警信号前端传输设备、无线报警发送设备、报警信号接收机、报警指挥中心等划分定额项目。计量单位：报警信号前端传输设备以“套”为一计量单位，无线报警发送设备、报警信号接收机、报警指挥中心以“台”为一计量单位。

2、出入口控制设备安装

（1）前端设备安装

前端设备安装按类型（读卡器、对讲机、密码键盘、可视门镜、电控锁、电磁吸力锁、自动闭门器、可视对讲主机、控制器）划分定额项目，以“台”为一计量单位。

（2）控制设备安装

控制设备安装是按控制设备类型（自动闭门器、可视对讲主机、控制器）划分定额项目，以“台”为一计量单位。

3、安全检查设备安装

（1）安全检查设备安装

是按安全检查通道数划分定额项目的，以“台”为一计量单位。

（2）金属武器探测门安装

不分型号、规格统一套定额，以“台”为计量单位。

4、电视监控设备安装

（1）摄像设备安装

定额按摄像设备的类型（黑白CCD、彩色CCD、微光、X光、摄录一体机、门镜、红外光源CCD）划分项目的。以“台”为一计量单位。

（2）监视器安装

是按黑白监视器、彩色监视器和台面上、立柜上的距地高度的不同划分定额项目的，以“台”为一计量单位。

（3）镜头安装

是按镜头安装定焦距、镜头安装变焦变倍及镜头安装等划分定额项目的，以“台”为一计量单位。

（4）机械设备安装

是按云台类型、防护罩安装类型、支架安装方式、控制台和监视器柜架安装方式等划分定额项目的。以“台”为计量单位。

（5）视频控制设备安装

是按视频切换方式划分定额项目，以“台”为一计量单位

（6）音频、视频及脉冲分配器安装

是按音频、视频及脉冲分配器安装位置和分配器的路数分别套定额。以“台”为一计量单位。

（7）视频补偿器安装

是按音频、视频及脉冲分配器安装的位置和通道分别套定额。以“台”为一计量单位。

（8）视频传输设备及汉字发生设备安装

是按视频传输设备及汉字发生设备的类型划分定额项目，以“台”为一计量单位。

（9）录像、录音设备安装

是按录像、录音设备安装的规格和类型划分定额项目，以“台”为一计量单位。

（10）电源安装

是按电源安装的规格和类型划分定额项目的，以“台”为一计量单位。

（11）插头、插座焊接安装

是按插头、插座焊接安装的芯数、类型划分定额项目，以“套”为一计量单位。

（12）防护系统设备安装

是按防护系统设备安装各组成部分类型划分定额项目，以“套”为一计量单位。

5、终端显示设备安装

（1）显示装置安装

是按显示装置安装类型划分定额项目，以“台”为一计量单位。

（2）模拟键盘安装

是按监控模拟盘和彩色显示屏划分定额项目的，以“m2”为一计量单位。

6、安全防范系统调试

（1）入侵报警系统调试

是按入侵报警系统的点数划分定额项目，以“系统”为一计量单位。 注意事项：入侵报警系统调试中的点数是按实际调试点数计算。

（2）电视监控系统调试

是按电视监控系统的头尾数不同划分定额项目，以“系统”为一计量单位。 注意事项：电视监控系统的头尾数是摄像机和监视器数量之和。

7、安全防范设备安装还需注意的问题

其他联动设备的调试已考虑在单机调试中，其工程量不得另行计算。 安防检测部门的检测费由建设单位负担。系统调试是指入侵报警系统和电视监控系统安装完毕并且联通，按国家有关规范所进行的全系统的检测、调整和试验。系统调试中的系统装置包括前端各类入侵报警探测器、信号传输和终端控制设备、监视器及录像、灯光、警铃等所必需的联动设备。

8、消防及安全防范设备安装工程定额应用

（1）电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等的安装，均执行《电气设备安装工程》相应定额。

（2）阀门、法兰的安装、各种套管的制作安装、不锈钢管和管件、铜管及管件，泵房间管道的安装，管道系统强度试验、严密性试验和冲洗，执行《工业管道工程》相应定额。

（3）消火栓管道、室外给水管道安装及水箱制作安装，执行《给排水、采暖、燃气工程》相应定额。

（4）各种消防泵、稳压泵等机械设备的安装及二次灌浆，执行《机械设备安装工程》相应定额。

（5）各种仪表的安装、带电信号的阀门、水流指示器、压力开关、电磁驱动装置与泄露报警开关的接线、校线等，执行《自动化控制装置及仪表安装工程》相应定额。

（6）泡沫液储罐、各种设备支架的制作安装等，执行《静置设备与工艺金属结构制作安装工程》相应定额。

（7）管道、设备、支架、法兰焊口除锈、刷油及绝热工程，执行《刷油漆防腐蚀、绝热工程》相应定额。

 土木人首选设计院，给排水也不例外行业垄断型大院，全国和地区大院，大城市地方大院（含高校设计院），大城市小院（含高校设计院），大城市外地挂靠分院，大城市房地产公司下属设计院，小城市地方大院，小城市外地挂靠分院。因为垄断院，全国和地区院，大城市大院才能接大项目，选择大城市小院，大城市外地挂靠分院也是为了以后能跳槽进这三类大院。需要注意的是并不是大院都在大城市，很多垄断型大院、全国和地区院都在二线、三线城市。设计院的话，通常省市级建筑设计院或者大型建筑设计院不太愿意招本科的应届生，主要指设备专业，建筑、结构还是会招的。主要原因大概是供大于求吧，所以研究生和本科生一起投简历，给的薪水基本也是一样的，所以通常就选研究生了！不过其实建筑设计院的人也明白，对于做设计而言，研究生和本科生的区别并不大，给排水的研究生的方向基本上没有建筑给排水的，期间也基本不用CAD。所以其实找找师兄师姐，或者找找关系，给排水本科生去建筑设计院并非不可能。如果从自身角度来讲，熟练使用CAD（蛮简单的），把《建筑给水排水工程》这本书看熟，最好再看看相关规范、要几套多层、高层的给排水图纸看看能看懂就行，去面试的时候（设计院人力通常不负责面试，直接和设备所负责人或者给排水负责人谈）可以表现的好些。总体来说，不管是大型的建筑设计院还是市政设计院都是比较难进的，其他的小的私人的设计公司相对比较多也相对比较容易进，可以通过老师介绍一下。但是，小的设计公司自然就有它的局限性，比如工资福利制度不完善，甚至没有福利，不给上保险甚至不签合同，发展前景受限，所学到的东西跟在大院里也绝不是一个层次的，不仅仅是这些，大设计院的高起点的工作经历可以让你少奋斗几年，这一点可是千金难买！具体到每个人身上，如果有设计院方面的关系，赶紧抓紧利用无妨，如果一点点都没有（大部分都没有），那怎么办，唯一的机会就是实习了！找个大点的设计院，甲级的最好，用你的三寸不烂之舌说服他们，去给他们免费实习，不要实习工资，能有个师傅带你那就更好！把你的半个学期用来去设计院实习，通过真实的工作来让你明白什么是你想要的，什么样的前途是你所希望的！还有很重要的是：你能学到工作后所真正要用的，更重要的是，设计院领导看见你不错的话很可能会留下你，虽然你是本科生，虽然还有研究生应聘，但是与别人相比，你已经入门，比较了解那里的工作环境，你的这些优势会为你加分的！

设计院的收入差距也可以说比较大，主要和设计院所接的工程有关首先是工作是否饱和，其实设计院并非都要加班，加班主要是设计工期要求紧的时候，说白了就是甲方发神经要求2周出图之类的。如果设计院工程少大部分时间都很清闲，那么收入肯定相对比较低，因为通常建筑设计院都不是定薪，而是根据产值（也就是设计费）分钱。另外就是项目的不同。不考虑甲方改图这个情况，大型公建>政府项目>普通公建>大型住宅小区>普通住宅>小型建筑，大概是这样，也就是花费同样的精力，大型公建、政府项目的设计费要高很多。甲方改图这个很难说，改是一定要改无数次的，但是通常越小的项目改起来越烦。如果7月毕业，头半年算试用期吧，第二年开始整年的收入，量化的大概的不太准确的乱说下

1、小型设计院（私企），人均产值大概30W~40W，设备专业（新人）年薪大概6~8W（税后）

2、中型设计院，大型设计院的分院或办事处等，人均产值40~70W，年薪大概8W~12W

3、大型设计院（省市级等），人均产值80W+，收入水平12W+当然，因为不是定薪的缘故，所以收入的波动比较不确定

设计院进不去，就选择规划院规划院：中规院，大城市地方大规划院，大城市小规划院，小城市规划院。规划主要做水文规划和市政规划，在我国规划单位很多都是政府下属部门，所以级别也比较重要，选择以中规院最优先，大城市其次。但其中的利弊和设计院类似，如果能融入其中也是不错的选择。

第三，进不了院级单位就去施工单位吧施工单位：就不一定要限定那个施工单位最好，要看被分去的是哪片工地！

施工单位，是大概一半人会去的地方，女生去不合适，女汉子不在此列！在这里，劳动强度相对较高，长年在外，生活会比较苦，而且你的工资未必有民工的工资高！但是，有一点，非常锻炼人！人与人的交往会让你很快成熟，自然，对你的沟通能力，尤其是八面玲珑的能力要求就比较高！曾有人说，三年做不到项目经理，说明你不适合这个工作，可能有些夸张，但是有一定道理！通常是从技术员、施工员做起，起薪一般比较低（例如3~5K每月），但是如果个性适合，升职还是蛮快的（相对于设计院），本科生应该是3年后中级职称，5年升到设备主管/负责人（水电风），顺便把一级建造师证考了，收入增长很快。但是在施工单位与人打交道的能力相对比技术能力重要些，所以如果个性不太适合，那么还是做造价好些。

第四、造价公司、招投标代理公司、监理公司造价、监理等希望不大，但是有机会可以尝试。为什么说希望不大呢，因为有人家本专业的人才，为什么要你呢？即便说大学时期学的东西跟工作后是两回事，你去了也可以学，但是人家怎么着不比你多知道些专业名词？所以如果不是对这个有特别的兴趣或者好机会，慎重考虑。

第五，房地产单位也是不错的选择房地产公司他们更愿意招有设计施工经验的，应届生去了更多是做预算或方案。有一些单位的基建处与此职位类似，可视单位级别和效益决定。有没有听过这个打油诗：“甲方虐我千百遍，我待甲方如初恋，有朝一日做甲方，虐尽天下设计院”，从这里，你应该能看出优劣了吧，当然，做甲方是我们做技术的人的比较好的归宿之一！这里的给排水就包括了建筑给排水、市政给排水、暖通等，面比较广！话说回来，自然不是谁都可以做甲方，常见的一个途径就是公务员之类的考试！在设计院/施工单位工作几年后，就可以考虑投下简历。在甲方工作，通常水电风也是不分的，也就是说除了给排水以外，最好懂些空调通风（北方还要加上采暖）、强弱电，或者了解通风和弱电即可。虽然不是必须的，但是起点能高些，不用从打杂做起。

最后，设计/施工/甲方之间，对于设备工程师来说，其实不存在谁高谁低的问题。

如果不靠谱的用“社交” “技术”这2个指标来划分：

社交需求由强—>弱

施工—>甲方—>设计

技术需求由弱—》强

大概这样的！

第六、自来水公司和污水厂：大城市自来水公司，小城市自来水公司因为大城市自来水公司采用更先进的技术，掌握更多业内采购话语权，小城市水司则多半还保留事业单位福利，享受生活者可考虑。很多地方给水厂与污水厂已合并为水务公司，所以这两者基本没区别。从大部分的反馈来看，水厂的确是比较好的去处，不忙（整体看）、垄断（国情）、福利好（垄断的有福利不好的么） ！客观的说，去水厂工作之后，技术深度不会太深（不会天天让你做研究），总体较安逸，适合女生！

第七、公务员级别越高的职位，起点越高，如果级别一样，那么就地方型部门而言，发改委、财局地位大于城建规划部门大于农林水利环保部门，司法部门地位更高，但除他们的基建处以外基本不会招给排水专业的。

第八、科研教育老八校老师，大城市高级别大学老师，大城市建筑类为主导专业大学老师，小城市高级别大学老师，大城市低级别大学老师，小城市低级别大学老师，大专老师等。需注意大学有级别的，级别越高，经费拨款越多。

第九、水设备公司主编或参编过行业规范、设计手册的公司，没有编规范的公司。编过规范的公司更有行业主导权。

    由于Revit中自带的管件族比较有限，我们经常会从网上下载一些族来建模，这时候经常会碰到在二维出图时的样式表达问题，单线管件通常偏小而且大小不一，很难达到图纸标准要求，今天就来看看如何快速解决此类问题。

    1.注释比例的作用

    如下图所示，我们在一些网上下载的弯头族和三通族，单线视图下“大小不一致”，明显偏小：

    其实解决起来很简单，只要勾选“使用注释比例”就能使其显示正确。

    注意：由于注释比例是实例参数，尽可能在建模初期就设置好，否则需要一个个再去调整，当然我们也可以在项目列表或者视图中选中所有实例批量去设置。

    2.注释比例的尺寸

    现在我们所有的管件大小基本都保持了一致，但发现仍偏小：

    此时我们可以在“管理”>“机械设置”下进行调整：

    调整管件的注释尺寸，另外管道升/降注释尺寸可以修改我们平面中的立管或剖立面时的管道截面的二维大小：

    这样我们整体的管件大小就非常标准和美观了。

    注意：由于这里是mm为单位的绝对打印大小，会受当前视图的比例影响。

    免费Revit教学视频。

近年来，全国各地很多地方为了提高城市功能，改善投资环境，纷纷进行了大规模的市政基础设施建设。市政工程的，在市政建设项目中是一个重要的因素，也是项目的主要控制目标之一。众所周知，市政工程均属干线型工程，且多处于市区内，影响控制因素很多，如地上及地下障碍物、交叉作业、施工作业点多且分散、工期短、质量要求高等客观因素，同时还涉及到政府部行政指令等要求，所有这些因素都直接或间接地影响着工程投资，若处理不好，投资控制就很难圆满完成[1]。笔者就市政的控制、审核进行剖析，并提出相应的对策。

二、市政工程造价的问题和原因

1．全面成本管理的观念尚未形成。目前，对于造价管理的理解往往只停留在预结算上，对工程造价的控制，主要侧重于事后核算，即对竣工决算进行审核，对其他阶段的控制显得薄弱。但事实上前期阶段的管理工作是很重要的。

2．设计管理制度不够完善，限额设计未得到全面推行。据统计分析，设计阶段影响工程造价可能性为40％～70％，施工阶段影响工程造价的可能性为5％～25％。

3．施工阶段设计变更随意性大。工程项目应该经过可行性研究和投资额度的审批程序，其工程造价的控制应该按批准的投资额度。但很多建设单位急于项目的开工，又没有做好必要的准备，对投资额度的要求、标准的把握、设计深度的审查、招标文件和承包合同的合理与完善程度没有严格把关，造成边施工边变更，对施工中的工程想改就改，有的项目一改再改，对更改的必要性和合理性没有监督，对更改造成的损失没有相应的责任制约。

4．现场签证问题多。由于我国目前采取的是计量(监理)与评价(决算)分离的工程监管模式，负责决算审核工作的造价工程师施工时一般不到现场，决算审核时工程量的依据主要就是施工图和监理签证，这为施工环节(尤其是隐蔽工程)偷工减料提供了可能。比如，市政道路工程中的石碴基层填筑，石碴方量的计算，一般采用现场丈量体积，按实结算。但如果在丈量时施工单位弄虚作假，或者监理人员不负责任，签证时填筑厚度比实际厚度多出10cm，则对于一个面积在10万m3的道路工程，石碴方量则增加1万m3 ，按石碴填筑综合单价40元/m3 计算，则此项造价就增加40万元。因此，现场签证的准确性和及时性十分必要。

5．决算中高估冒算，虚报工程造价。巧立名目，高套定额；虚设费用；提高计费标准，扩大取费范围。

三、市政工程造价的控制

针对以上种种问题，应该在社会主义市场经济体制下，不断强化和完善投资监督管理体制+充分发挥审计监督作用。

1．加强设计阶段的造价控制

（1）推行设计招标，使技术和经济有机地结合。长期以来，设计人员缺乏经济意识，设计思想保守，把如何降低工程造价看成是与己无关的事；概人员也只管算数，不管设计技术问题，使技术和经济严重脱节，难以从根本上有效控制工程造价。无论多大规模的工程都应进行设计招标，通过招标进行多种设计方案的技术经济比较，优选设计方案。

（2）推行限额设计，按批准的设计任务书和投资估算，按照批准的初步设计总概算控制施工图设计，利用价值工程的原理对工程造价进行分解，合理地确定设计方案。当然限额设计不能一味地考虑节省投资，应尊重科学、尊重实际。在实行限额设计的同时注重优化设计，兼顾功能提高。

2．加强招标阶段的投资控制

（1）工程招标包括设备、材料采购招标和施工招标两个方面。招标文件的编制应当非常严密而准确，以免引起不必要的纠纷及争议，也可有效地避免过多索赔事件的发生。对于市政工程，由于工程材料所占投资比例较大，不可预见因素较多，所以编制招标文件及签订施工合同尤为重要。

（2）施工合同是工程决算、拨付工程款及处理索赔的直接依据，也是工程建设质量控制、进度控制、费用控制的主要依据。因此，在签订合同时应谨慎，特别是采用费率招标时，更应弄清业主与施工单位各方的责、权、利。对于其中的包干风险费，必须把握其费用的内涵。这对于市政工程来说是非常重要的。

3．加强施工阶段的投资控制

在工程施工阶段，由于工程设计及招投标阶段业已完成，其工程量已完全具体化。在此阶段影响工程造价的可能性相比其他要少一些，但足真正形成工程实体主要是在这一阶段，若控制不好，也会使投资失控。

（1）严格控制工程变更。施工前，要组织施工人员到现场踏勘，并对图纸进行会审和技术交底，避免施工中出现不应有的返工；对于通过设计变更扩大建设规模和提高的情况，看是否有原审批部门的批准；尽量减少合同外费用。对不符合程序的口头变更的工程量应不予认可。

（2）严格现场签证管理。现场签证是工程建设中经常性的工作，若管理不到位，就可能给工程带来不必要的损失．这就要求驻地监理及甲方代表要有高度的责任感和使命感，做好施工现场记录，同时要经常到工地，做到“随做随签”，避免“一揽子”及日后签证。众所周知，市政工程合同外费用所占比例较高，所以要严格加强现场签证的管理，制定现场签订管理程序。

4．加强结算工作

目前，许多城市的市政工程项目结算仍采用定额计价；因此，在结算时应重点做好工程量和定额套用的审查。结算的工程量应以招标文件和承包合同中的工程量为依据，考虑变更工程量，特别要考虑对施工签证单的符合性和合理性进行详细的审查。

审查时要熟悉图纸，掌握工程量计算规则，并对整个工程的设计和施工有系统的认识定额的套用也是一个非常重要的工作，因为在结算审查时经常会出现定额错套、高套，定额换算错误等情况，而这些都对造价造成重大的影响因此，把好工程结算关对于合理地定价和减少不必要的投资具有重大的意义。

四、市政工程造价的审核

1．全面审核法

全面审核法就是按照工程图纸的要求，结合现行定额、、承包合同或协议以及有关造价计算的规定和文件等，全面地审核工程数量、单价以及费用计算。这种方法的优点是：全面细致，审查质量高，效果好；缺点是：工作量大，时间较长，存在重复劳动。

2．综合审核法

（1）综合审核法概要

综合审核法是结合点审核法、对比审核法、分组计算审查法等方法对造价进行综合性的审核。这里之所以称为综合审核法，是因为这儿种方法各有各的适用方向，但不是孤立使用的，而是同时、交替使用的。它的优点是较好地把握整体、突出重点、抓出主要矛盾；可以在较短时间内发现问题，继而进行更为详细的审核。

（2）用对比审核法进行指标性的总体审核和分部分项工程单价审核

所谓对比审核法，是指将现有工程和其它工程的经验造价数据进行分析对比，从中找出不符合投资规律的分部分项工程，再针对这些分部分项进行重点计算的审核方法。这要求审核者要在总结分析其它工程造价资料的基础，找出同类工程造价的指标、综合单价及工料消耗的规律性，然后，根据这些指标对审核对象进行对比分析，从而发现问题。

在开始对市政工程造价作计算方而的审核时，首先可用对比审核法审核工程的总体造价。

（3）用分组计算审核法审核工程量

分组计算审核法就是把工程造价中有关项目划分若干组，利用同组中一个数据与其它分项工程量之间的逻辑关系审查多个分项工程量的一种方法。这种方法的最大优点是审核速度快，减少重复计算量。

在用对比审核法审核各分项综合单价时，也可考虑用分组法。例如，对工程的不同等级、不同部位混凝土的综合单价，可以分成一组一起审核，这样更加清晰，更便于对比分析。由此可见，对比审核法和分组审核法可以同时使用。

（4）用重点审核法审核主要的工程量

单价和费用重点审核法就是抓住工程造价中的重点进行审核的方法。一般选择工程量大而且费用比较高的分项工程的工程量及其单价作为审核重点，另外对费用表中的各项费用和材料价格的取定也要作重点审核。该方法的优点是工作量相对大的工程中，应主要审核路面及各结构层的工程量和单价，如有大量土方工程，应作为一个专项进行审核。在排水工程中应重点审核用量大的管道的工程量和单价，各类窨井的工程量也较易审核。对于现行的《建设工程工程量清单计价》，管理费、利润、措施费中的各项费率、规费中的各项费率及它们的计费基础都要认真审核。这些费用项目计算方法较简单，但一旦算错，对造价很可能会产生大的影响，可谓牵一发而动全身，所以要重点审核。

五、结语

总之，工程造价的控制与审核是一项系统工程，集管理、技术、质量、施工、经济、法规等知识技能相结合的工作。需要在事前、事中、事后进行全过程、全方位的动态管理，加强工程造价控制可发现投资管理上存在的薄弱环节，促使工程投资管理不断完善。在管理中应充分发挥激励和约束两种机制的功能，并不断进行投资管理体制的改革，实行建设项目的法人制度。实行量价分离，形成以量为主的企业定额系统，建立以市场形成价格的价格机制，只有这样才能为国家节约大量的建设资金，造福更多的百姓。

管线综合支吊架是在安装工程中将给排水、暖通、电气、消防等各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊架系统，有利于节约成本、加快施工进度、提高观感质量，并最大限度的节省空间。实例赏析武汉建工集团在工程中应用并总结的管线综合支吊架施工工法，以供大家学习应用！

管线综合支吊架技术优势多多

↓↓↓

给排水系统、空调水系统、空调风系统、消防平层主管、强弱电桥架，可以采用同一支吊架，省去了穿插安装支吊架的复杂过程，提高了工作效率。

管线综合支吊架是在安装工程中将给排水、暖通、电气、消防等各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊架系统，有利于节约成本、加快施工进度、提高观感质量，并最大限度的节省空间。实例赏析武汉建工集团在工程中应用并总结的管线综合支吊架施工工法，以供大家学习应用！

管线综合支吊架技术优势多多

↓↓↓

给排水系统、空调水系统、空调风系统、消防平层主管、强弱电桥架，可以采用同一支吊架，省去了穿插安装支吊架的复杂过程，提高了工作效率。

普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架工法，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。

支吊架设计时，考虑所有被支吊物最大应力时的极限叠加，而实际受力远小于此，例如水平力同时达到相同方向的最大值等。经过荷载计算，保证了综合支吊架的强度，相对于传统支吊架做法更安全可靠。

支吊架的减少，减少了建材用量，节约了成本。节约了资源，减少了现场加工的人工及材料加工时产生的噪音和固体废弃物污染。

学习管线综合支吊架施工工艺

↓↓↓

首先对安装工程给排水、暖通、电气、消防等所有专业进行深化设计，利用BIM等工具优化布局，对各专业管线进行综合布置。根据管线综合布置的结果，制定出支吊架初步方案。根据方案计算间距、过载重量，再通过计算结果确定吊杆和横梁的尺寸，然后制定支吊架定型方案及大样图。最后根据策划确定的方案及大样图下料、制作、安装。

① 结合现场深化设计

↓单位办理工程资质需要多本给排水工程师职称证书挂资质，价格美丽，地区不限，欢迎联系 陈工 15007599549微同

② 对各专业管线进行综合布置

↓

③ 确定支架间距及过载计算

↓

④ 计算支吊架尺寸及选材

↓

⑤ 设计综合支吊架方案及大样图

↓

⑥ 支吊架材料准备及加工制作

↓

⑦ 支吊架安装

↓

⑧ 支吊架的校正及检查试验

1结合现场深化设计

首先明确设计及规范要求，结合现场熟悉图纸。

2对各专业管线进行综合布置

1. 工程管线综合布置原则

1）大管优先。由于大截面、大直径的管道，如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。

2）强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。

3）有压让无压。指有压管道和无压管道。无压管道．如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件。所以在与有压管道交叉时，有压管道应避让。

4）电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。

2. 综合考虑各专业特性

1）综合支吊架施工技术的关键是熟悉各专业管线的特性，有压管道、桥架走向相对不受限制，只要适当考虑节约即可，而对于排水、空调冷凝水等无压管道，坡度是必须要考虑的因素，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。

2）考虑保温、隔热垫的设置高度。

3）风道是空间占用最大的，可以考虑在支吊架上设二层支吊架把风道架高的办法，这样风道下面还可以有走管线的空间。

4）了解各专业管线的支吊架设置要求，确定合理的支吊架布置间距、形式、材质及规格型号。

5）考虑装饰施工的吊顶龙骨施工情况，特别是主龙骨的设置，明确其布置位置，高度尺寸。

3. 明确支吊架的综合布局，利用计算机画出初步施工布置图，明确布置方案。

根据初步确定布置情况现场核实方案的可行性，依据具体墙体设置情况，顶部梁板分布情况，结合盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质，型号的规格，最终达到方案切实可行。

3确定支架间距及过载计算

1. 管架计算间距

管架计算间距可定为1.5米，3.0米，6.0米三种。

2. 过载计算

1）设备、风道、电缆桥架、各类管道自重

设备、风道自重参照设备出厂合格证及检测报告具体数据；电缆桥架自重参照《五金手册》进行计算；各类钢制管道自重，管径DN15～DN150按照国家标准《低压流体输送用焊接钢管》的普通钢管，管径DN200～DN500按照国家标准《输送流体用无缝钢管》的最小壁厚管重计算。塑料管道自重，管径20mm～315mm按照国家标准《给水用硬聚氯乙烯管材》的管重计算。

2）安装过载计算

设备按动载承重计算；风道按风道自重计算；电缆桥架按承载电缆重量及桥架自重之和计算，各类管道重量按保温管与不保温管两种情况计算。

（1）保温管道：按设计管架间距的管道自重、满管水重、60mm厚度保温层重以及以上三项之和10%的附加重量计算。保温材料容量按岩棉100kg/m?计算。

（2）不保温管道：按设计管架间距内的管道自重、满管水重及以上两项之和10%的附加重量计算。

（3）各种管道间距管重均为计入阀门重量（弯管托座管重包括阀门重量），当管架中有阀门时，在阀门段应采取加强措施。

（4）管架计算管重不足10kg的按10kg计算，超过10kg的按10kg进位化整，如24.3化整为30kg。

3）设计荷载

（1）垂直荷载

考虑制造、安装等因素，采用管架间距的标准荷载乘1.35的荷载分项系数。

（2）水平荷载

按垂直荷载的0.3倍计算。

（3）地震荷载

按地震设防烈度≤8度计算地震作用。不考虑风荷载。

4计算支吊架尺寸及选材

1. 吊杆

吊杆按轴心受拉构件计算，并考虑了一定的腐蚀余量。吊杆净面积An按下式计算，并满足国标GB/T17116.3。吊杆最大使用荷载见下表。

An-吊杆净截面积（mm?）

N-吊杆拉力设计值（N）

f-钢材强度设计值（N/mm?）

吊杆最大使用荷载

2. 横梁

1）横梁抗弯强度计算

转帖   管线综合支吊架施工实例，工艺流程-管线综合支吊架施工实例，工艺流程全面解读_7

rx、ry-截面塑性发展系数

Mx、My-所验算截面绕x轴和绕y轴的弯矩（N-mm）

Wnx、Wny-所验算截面对x轴和对y轴的净截面抵抗矩（mm?）

f-钢材强度设计值（N/mm?）

2）横梁抗剪强度计算

转帖   管线综合支吊架施工实例，工艺流程-管线综合支吊架施工实例，工艺流程全面解读_8

r-抗剪强度（N/mm?）

V-计算截面沿腹板平面作用的剪力（N）

S-计算剪力处以上毛截面对中和轴的面积矩（mm?）

Ix-毛截面惯性矩（mm?）

tw-腹板厚度（mm）

fv-钢材的抗剪强度设计值（N/mm?）

3. 连接计算

焊接连接及螺栓连接按钢结构设计规范的有关公式，计算所需焊缝长度及连接螺栓大小。

4. 受弯梁挠度和受压构件长细比的规定

受弯梁绕度不宜大于L/200（L为受弯构件的跨度，对悬臂梁和伸臂梁为悬伸长度的二倍）。受压构件的允许长细比不宜超过120。

5. 选材要求

1）本设计如无特殊标明，均按重量计算设计。在满足5.2.3的条件下，可直接使用本设计。有防震要求时，应在管卡部位的周围衬垫3mm的橡胶层。

2）管道吊架由吊架根部、吊杆、横担和管卡四部分组成，可根据需要进行组合选用，同时还应注意，吊架根部的吊杆直径必须与各吊架横担的吊杆直径相同。

3）本设计仅考虑支吊架本身的强度与变形。当管径较大时，有关支吊架对于梁、板、柱、钢架等结构强度的影响，须经结构专业设计人员验算。

4）支吊架所使用的标准件应为专业厂家生产，自行制作的管架所用的钢材应采用Q235B钢，制作时，钻孔不得使用气割，电焊条采用E4300～E4313号。

5设计综合支吊架方案及大样图

6支吊架材料准备及加工制作

1. 钢材的除锈与防腐

钢材进场经监理验收后，采用角向磨光机对钢材进行除锈；除锈完成后，采用空压机对钢材喷漆进行防腐。

2. 综合支吊架的根部的加工制作

综合支吊架的根部采用[10槽钢加工制作，制作方法如下：采用氧气、乙炔对槽钢进行截断，再采用氧气、乙炔在槽钢段的一侧开口，开口大小为50mm×13mm；最后，采用角向磨光机对已加工好的根部进行抛光处理。

3. 综合支吊架根部的焊接根部加工完毕后，将其与原来预留的支吊架预埋铁件进行焊接，使它们连接牢固。支吊架上部应与预埋件平齐，不得超出或低于预埋件，焊缝厚度不得小于4mm，全长度满焊。

4. 综合支吊架根部的防腐

根部焊接完成后，将焊渣清理干净后，采用红丹防锈漆对其进行防腐处理。

5. 吊梁的加工制作

综合支吊架的根部焊接完成后，根据电缆桥架、风管、水管的设计施工图纸，结合施工现场实际情况；采用砂轮切割机和台钻，对∠40×4、∠50×5、∠63×6的角钢进行加工制作。支、吊、托架要统一加工，形式一致。支吊、托架的角钢、槽钢的管卡眼，一律采用机械钻孔，严格禁止电气焊打孔。

7支吊架安装

1. 吊杆的安装

将吊杆安装在根部的条形孔内。

2. 吊梁的安装

将各种不同用途的吊梁，按照设计方案的要求，安装在不同的标高上。支、吊、托架所用的角钢、槽钢开口朝向应一致。

8支吊架的校正及检查试验

1. 综合支吊架的校正

每个区域的综合支吊架安装完成后，采用水准仪和经纬仪对综合支吊架的吊杆和吊梁进行调正、调平。

2. 过载试验

使用承重物悬挂于支吊架上，荷载为设备、风道、电缆桥架、各类管道及支吊架自重及工作荷载的总合的2倍，悬挂时间为12小时。试验结果应预埋件牢固、吊架根部焊接严密、支吊架未变形为合格。

文章来源：BIMRadio

    在利用Revit模型导出CAD图纸的过程中，除了要考虑不同族类别、子类别与图层的映射关系外，还需要考虑导出的图元构建的颜色及样式，是否能够完整的按照模型本身或者按照设计师的需要来进行表达，而这其中又需要考虑到不同类别或者不同样式的构件，在导出之后，需要单独存放在某些图层中，例如某些房间、家具、设备、墙体、家具等。

这里有一个比较典型的例子，在Revit导出CAD时，Revit是通过类别与子类别来进行相关图层映射的，当具有相同类别构建进行导出时，所有构件均在同一图层，例如门，无论是防火门、人防门、普通门都会被映射到同一图层，但实际上我们可能需要将不同功能的门放在不同图层。

    同理，所有的墙体也会自动被映射到同一个图层，关于上述这点我们可以通过修改子类别的映射来实现，但除了修改子类别及映射来实现之外，还可以使用“导出图层选项”实现。

    选项一

导出图层选项中的第一项：“按图层”导出类别属性，并“按图元”导出替换，这里是指在对当前模型进行导出时，具有相同类别构件会被放在同一图层，虽然所有构件都在一个图层，但并不意味着都具有相同的表达形式，所以该选项会保留在Revit中使用过“替换图形”功能的图元的表达样式。

    以上图中的墙体为例，当使用“替换图形”功能修改其中某一道墙体的表达时，进行导出时，在所有墙体在一个图层的前提下，会保留当前修改墙体的表达样式。

    选项二

导出选项中的第二个选项：“按图层”导出所有属性，但不导出替换，指的是不仅会把相同类别的构件放在同一个图层，同时也会忽略使用过“替换图形”的构件的表达，即保证所有类别的构件具有相同的表达。

做过修改的构件会被忽略，强制表达成相同设定

    选项三

导出选项中的第三个选项：“按图层”导出所有属性，并创建新图层用于替换，使用这个选项在导出时，使用过“替换图形”的构件将会保留其所作的更改，并会把这样的构件放在新的图层上。

如果想要实现文章开头所说的，将不同功能的相同类别构件放置在不同图层的话，可以使用这个选项，但是需要注意的是，对于门、窗等构件，导出后默认是块，这些相同类别的块是在同一个图层，炸开后才能体现在不同图层。

采暖工程图的组成：

采暖平面图：主要表示建筑物各层的采暖设备和管道的平面布置。

采暖系统图：表明整个采暖系统的设备，附件和干、立、支管在空间的布置及其相互关系。

采暖详图：包括标准图和非标准图；设计、施工时，通常采用标准图。

采暖施工图：采暖平面图，采暖系统图，采暖详图，图纸目录，主要设备材料表，设计施工说明。

采暖工程图的识读方法：

识图顺序：先采暖平面图→再对照采暖平面图读采暖系统图→然后识读详图。

1、采暖平面图的识读顺序：

先底层、中间层、顶层的采暖设备→再由热力入口起，顺序识读汽干、立、支管及凝水支、立、干管。

2、采暖系统图的识读顺序：

从热力入口起，延气流的方向识读。

供汽总管→供汽干管→各供汽立管→各组散热器的供汽支管→各组散热器的凝水支管→各凝水立管→凝水干管→凝水总管。

详图：对平面图、系统图标准图中所缺的接点图局部。

先立、干管的连接→再散热器与支管的连接→然后膨胀水箱等设备与干管的连接。

3、办公楼采暖平面图的阅读：

通风工程图的组成：

通风工程图：

通风平面图，通风管道、封口和通风设备在建筑物的平面布置。

通风剖面图，设备、附件等在垂直方向上的布置，以及在垂直方向上通风管道的走向和标高等。

通风系统图，表示整个通风系统在空间的布置。

主要反映通风管道的走向以及设备、附件和管件的相对位置。

详图，一般为标准图。-暖通南社整理编辑。

通风工程图的识读方法：

识读顺序：先通风平面图，剖面图再对照通风平面图，剖面图识读通风系统图然后识读详图。

办公楼通风平面图与剖面图对照：

办公楼通风平面图的阅读：

由一层平面图得：

①该通风系统有双层百叶风口10个，分别设在沿B、C轴各通风房间的墙上。

②送风干管为一条600×400的矩形风管，布置在B、C轴之间。

③送风支（短）管为10条300×250的矩形风管，每条送风支（短）管的一端接送风干管；另一端接双层百叶口的进口。

④带导风叶片的矩形弯头两个，位于送风干管的末端。

地下室机房平面图：

从地下室内通风机房平面图中可以看出，在①、②轴之间设有心通风机、电动机一台；在A、B轴之间的山洞口，设有泡沫塑料过滤器。

办公楼通风剖面图阅读：

从1-1剖面可以看出，在离心通风机的底座下安装有减振器；在离心通风机的出口处设有方形百叶启动阀和帆布短管；其上是600×400的矩形送风主立管。

从2-2剖面图可以看出，在山洞口，标高-2.600处安装泡沫塑料过滤器。

从3-3剖面可以看出，600×400的矩形送风主立管，从地下室通风机房垂直向上至一层，与标高为3.000的送风干管相接，在送风干管的两侧，分别接出送风支管至双层百叶风口。

办公楼通风系统图阅读：

从图中可以看出，在离心通风机的出口处是方形百叶启动阀和帆布短管，其上是送风主立管，在标高3.000处以90弯头与送风干管相接。在送风干管的两侧，以送风支管分别与各双层百叶风口相接。

管道工程基本知识：

公称直径的概念及符号表示：

管子，管件和管路附近的公称直径（也叫公称通径。名义直径）既不是实际内径，也不是实际外径，而是称呼直径，又称平均外径。

例如：公称直径25m的白铁管实测其内径数值为25.4mm左右，表示为DN25。

公称直径，便于管子与管子，管子与管件，管子与管路附件的连接，保持接口的一致。

所以，无论管子的实际外径或内径多大，只要公称直径相同的就能相互连接并且具有互换性。

公称直径指标准化以后的标准直径，以DN表示，单位mm，例如：DN50，表示公称直径为50mm。

公称压力、试验压力、工作压力的概念、符号及关系：

1、公称压力：

制品在基准温度下的耐压强度称为公称压力。符号pn表示。如公称压力为1.6MPa.可记为PN1.6。

2、试验压力：

通常指常温下的耐压强度。符号ps表示。

如实验试压力3.OMPa用ps3.0表示。

3、工作压力：

一般是指给定温度下得（工作）压力。符号Pt表示。

如介质最高温度为200℃时，工作压力为1.OMPa。用p201.0表示。

4、公称压力、试验压力和工作压力的关系：Ps＞PN≥P1。

管道分类：

水暖管道，属于低压。公称压力＜2.5MPa。

几种特定介质管道：压缩空气管道，热力管道，燃气管道，乙炔管道。

管道在介质压力作用下，应满足以下主要要求：

①具有足够的机械强度；

②具有可靠的密封性。

按介质温度分类：

管道在介质温度作用下，应满足以下主要要求：

①管材耐热的稳定性；

②管道热应变的补偿；

③管道的绝热保温。

九种管件：

1、管接头也称管箍，束结，用于公称直径相同的俩根管子的链接。

2、活接头也称由任，由于需要拆装处的一根公称直径相同的管子链。

3、弯头一般为90°，分为等径和异径弯头两种，用来链接两根公称直径相同或不同的管子，并使管路转90°弯。

4、三通分为等径和异径三通两种，用于直管上接出支管。

5、四通分为等径和异径四通两种，用于连接4根垂直相交的管子。

6、大小头也叫异径管，用于连接两根公称直径不同的管子。

7、补心也叫内外螺纹管接头，起作用与大小头相同 。

8、外接头也叫双头外螺丝，用于连接两个公称直径相同的内螺纹管件或阀门。

9、丝堵也叫管塞，外方堵头，用于赌塞管道，常与管接头，弯头，三通等内螺纹管件配合用。

铸铁管的材料及管件：

1、给水铸铁管及其管件

1）管材

①材质：是用灰口铸铁铸造的，出厂前内外表面涂防锈沥青一层。

②分类：承插式和法兰式，常用承插式。

③场合：高压的用于室外给水管道，中低压的用于室外燃气，雨水管道。

2）管件，给水铸铁管的管件，也是用灰口铸铁铸造的。其常用的有正三通、四通、大小头、90°和45°弯头等。

3）管材、管件的规格表示：给水铸铁管及其管件的直径，以公称直径表示。

2、排水铸铁管及其管件

1）管材

①材质：排水铸铁管通常是用灰口铸铁浇铸而成，其管壁较薄，承口较小。出厂之前管子内外表面不涂刷青漆。

②分类：接口形式只有承插式一种。

③场合：排水铸铁管主要用于室内生活污水、雨水等重力流的管道。

2）管件，排水铸铁管的管件，也是用灰口铸铁浇铸而成其种类和式样比较多，常用的有斜三通、斜四通、出户大弯、清扫口、立管检查口、存水弯等。

3）管材、管件的规格表示，排水铸铁管及其管件的直径，以公称直径表示。

钢管与通风管常用法兰：

法兰（Flange）又叫法兰盘或突缘。法兰是使管子与管子相互连接的零件，连接于管端。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接（丝接）法兰和焊接法兰及卡套法兰。

管道工程用的法兰分为：钢管（道）法兰，通风管（道）法兰。

螺栓与螺帽种类、应用场合及规格表示：

板材介绍：

常用的板材有金属板材和非金属板材两种。

非金属板材：常用的非金属板材有玻璃钢板、硬聚氯乙烯塑料两种。这两种非金属钢材，主要用于排除含腐蚀性介质的通风系统中。

型钢的应用场所与规格表示：

垫片介绍：

1)垫片材质的选用依据

管道工程中，法兰垫片的材质要根据管内输送介质的性质、工作压力、温度选用。

2）钢管道法兰常用垫片

钢管道法兰常用垫片的材质、种类和适用场合见表。垫片厚度1.5~3mm（其中给、排水系统垫片厚度可3~5mm）。

本文来源于互联网，暖通南社整理编辑。

本文分为两个部分，一个是独立基础底板配筋构造，一个是独立基础底板配筋计算。让我们通过实际例子，明确图中的平法标注、钢筋和基本信息，学会钢筋长度和根数的计算。

图1 独立基础底部配筋

首先看集中标注和原位标注。

集中标注的内容有什么呢？

包括：编号、截面竖向尺寸、高度、X和Y方向的底部钢筋等。

原位标注的内容有什么呢？

包括：底部的平面尺寸等。

通过原位标注和集中标注的信息，我们知道图1所示独立基础底部配筋的基本情况。

需要知道的是，钢筋的重量=长度*理论重量。

而理论重量可以通过钢筋的直径确定。我们要做的就是根据平法图集的构造规定，确定每根钢筋的直径、长度、根数，从而进行钢筋的计算。

通过原位标注和集中标注的信息，我们可以知道了钢筋的直径、每一个方向的间距，那么如何确定每根钢筋的长度，如何根据间距确定根数呢？

图2 某独立基础施工图

我们知道，16G图集分为两部分：第一部分是制图规则，第二部分是构造详图（包括一般构造和各个构件的标准构件详图）。

一般构造的内容是在使用构造详图时，为我们提供基础性的数据，这里暂且不谈。

那么，对于每一个构件的标准构件详图，就是用来确定不同的钢筋之间，它的长度、间距、如何排布等问题，通过查阅每一个构件的标准构造详图，结合它的制图规则来整个确定钢筋的布置和构成。

我们要做的就是通过制图规则和构造详图，将平面的标注的图纸，还原成立体的构件。也就是我们图集的使用方法。

图3 图集16G101-3第67页

图3所示是两种独立基础的底板配筋构造（一个是阶形，一个是坡形）。我们看这个图的时候，觉得钢筋一个疏一个密，有的人可能会问，那是不是阶形的钢筋布置就密一些，坡形的就疏一些呢？

不是的。图3所示只是一个例子，具体的钢筋布置的疏密是由设计人员决定的，不是预算人员决定的。我们学习这张图，就是为了学会钢筋的排布规则，用以确定钢筋计算的信息而已。

如图3所示，独立基础底部的X和Y方向都是受力钢筋。那双向受力钢筋的长度如何确定？

我们可以依据保护层的定义进行确定：用构件的外截面尺寸，减去两个保护层的厚度，就得到了受力钢筋的长度。X方向和Y方向均是这样。

图4 某独立基础实例

图5 图纸设计说明保护层厚度

根据图4具体实例所示：X方向和Y方向都是2级12间距150的单柱独立基础，保护层厚度从图纸中获取（注意：图纸如何规定就如何使用，一定要区分清楚）。根据图5所示，保护层厚度为40。再根据原位标注和集中标注确定的钢筋基本信息，从而进行钢筋的手算。

图6 独立基础手算表格

工作诀窍

手算表格如果公司有统一规定的模板，要按照公司格式计算。这样能够保证你的设计成果的认可度。如果没有规定，可按照自己习惯制表。

所以长度为：1800-40-40=1720mm

那么根数排布是如何确定的呢？

如图2所示，底部钢筋并不是严丝合缝的搭接，X方向和Y方向上的底部钢筋会露出一小截钢筋。在图3所示16G图集中阶形独立基础的构造详图所示，这一小截钢筋的间距要同时满足“≤75”和“≤二分之s”（s为钢筋间距），这也就是我们第一根钢筋的起算距离。

所以钢筋的排布根数为：

[（1800-2*min（75,150/2））/150]+1=12

也就是用外截面尺寸减去两边的起算距离，得到钢筋根数排布的净尺寸。

净尺寸除以钢筋的间距，向上取整后再+1。这是因为钢筋间距是受力的最大间距，只能小，不能够再大了，所以只能再加上一根钢筋，才能满足受力的要求。最后+1的目的是为了封边。

以上便是钢筋的排布根数的计算。

常用植物的情况如下：

A、 覆盖型的苗类。规格为：H=10~375px,B=10~375px,三斤袋苗。
种植密度为：100株/㎡。
常用苗类有：小叶红草、绿草、红苋草等

B、 植株小的，规格为：H=375px,B=375px,三斤袋苗。
种植密度为：64株/㎡（夏、春季）；81株/㎡（秋、冬季）
常用苗类有：蚌花、蒲草、葱兰、白蝴蝶、银边草、美女樱、鸢尾等

C、 植株中等大小的，规格为：H=625px,B=625px,五斤袋苗。
种植密度为：25株/㎡（夏、春季）；36株/㎡（秋、冬季）
常用苗类有：满天星、黄连翘、黄榕、马樱丹、竹芋类、天冬、黄虾花、冷水花、长春花、大叶红草、▲紫苏、▲钻石玫瑰等

D、 植株较大的，规格为：H=25~1000px,B=25~875px,五斤盆苗。
种植密度为：16株/㎡（夏、春季）；20株/㎡（秋、冬季）
常用苗类有：肾厥、白掌、红背桂、黄蝉、文殊兰、野牡丹、银皇后、斑马多仔、大叶龙船花、洒金榕、金脉爵藏、希美莉、美人蕉、蜘蛛兰等

E、 植株大的，规格为：H=45~1500px,B=1000px
种植密度为：12株/㎡（夏、春季）；16株/㎡（秋、冬季）
常用苗类有：红铁、春羽、良姜、海芋、米兰、马利安公主、绿巨人、巴西铁、天堂鸟、矮蒲葵、双夹槐、露兜、红绒球、大红花等

备注：上述苗木有标志的为冬天种植即时效果不好的品种。有▲标志的为不宜夏天种植的品种

一、选苗

1、按设计规格要求物色合适的苗木。选择用盆或种植袋养植的假植苗。

2、选择无病虫害、无病死的枯枝、冠幅饱满、叶色有光泽、苗梗茁壮的苗木。不选用有徒长现象的苗木。

3、容器苗的根系不能有生长入土中的现象（俗称抛锚）。

二、平整

1、顺地形和周围环境情况，清除砾石杂草杂物、平整好种植床，整成龟背形、斜坡形等，一般未特殊设计之地形，坡度可定在2.5%～3.0%之间以利排水。

2、所有靠路边或路牙沿线30厘米宽内的绿地地面应保证，种植完成后面层标高低于路边或路牙沿线5CM。

三、改土

于种植床内填入一层10CM厚的有机肥（常用塘泥、鸡屎干等），并进行一次约20～30厘米深的耕翻，将肥与土充分混匀，做到肥土相融，起到既提高土壤养分，又使土壤疏松、通气良好。

四、放线

1、按设计图纸将种植范围定位、并用熟石灰粉定出轮廓线。

2、将植物摆出种植的轮廓线。

五、种植

1、 本类植物栽植时间在春、秋、冬基本没有限制。但在夏季最好在上午11点之前、和下午4点后，避开太阳曝晒时段进行栽植。

2、 花苗运到场后，应即时种植，不要摆放很久才栽植。

3、栽植时先将轮廓线处的植物按品字形的种植方法进行种植

4、由种植位的内部向外部将剩余的苗木种完。种植时根据植株的高矮差异，按外低内高的高度控制要求调整种植效果。

5、花苗的种植密度应根据植株大小而确定。

六、浇定根水

栽植完成后，要马上淋上第一遍水（俗称定根水）。水要浇透，使泥土充分吸收水分，泥表达到润湿为止。淋水时应注意地面的排水效果是否良好，以防止积水泡坏植物根系。

七、修剪

1、 绿篱状的种植，栽种完成后，通过修剪阴枝及部分嫩枝轻度修剪成型。
2、 对于花坛状的种植，只需对部分嫩枝进行轻修剪成型即可。

 随着城市的高速发展，城市排水工程在日常生活工作中发挥着重要的作用，做为城市的基础排水管网系统，大量地分布于城市的每个角落。排水管道的施工是一项系统工程，是整个市政道路正常运营的基础和保证。由于人们对城市服务体系越来越高的需求，市政排水管道工程质量的好坏已成为人们关注的焦点，此工程的优劣关系着城市防涝及防止地下水或土壤被污染的生存问题。因此，采取有效措施确保排水管道意义重大。

一、市政道路工程排水系统的基本构成和施工特点

      1、市政道路工程排水系统的基本构成

       在市政道路工程的建设中，为了全面保障道路的通行能力，以及进一步提高道路的整体性能和使用年限，普遍需要进行排水工程设计和施工。目前，在国内的市政道路工程中，排水系统主要包括：

     （1）雨水井

       雨水井是市政道路排水系统的重要组成部分，其通常被称为“收水口”。在国内现阶段的市政道路排水工程施工中，常见的雨水井主要有八六式雨水井，带沉泥井的双箅、四箅、八箅式雨水井等类型，其主要目的进行道路上大量积水的排出，雨水井的施工作业一般在石灰碎石与黑色路面施工之间进行较为适宜。

    （2）沉泥井

       在市政道路排水系统中，沉泥井多与雨水井同时施工，也是装配式雨水井的重要组成部分。与雨水井的功能有所不同，沉泥井的主要作用是对于路面因雨水冲刷而带来的大量淤泥和垃圾进行沉积或贮存，以便道路清洁人员可以及时进行清理，有效防治了道路排水系统堵塞的弊端和问题。沉泥井的施工作业一般要选择在边石安装完成及人行道土方基本整平后。

     （3）过街排水管

       过街排水管是雨水井或沉泥井内部的重要连接管道，其主要作用是将道路积水导入排水检查井内。目前，在国内市政道路排水工程中，选用的过街排水管多为混凝土管，其一般规格为：外径400-450cm，壁厚3-3.5cm，单节长度为1-2m。过街排水管的施工作业一般选择在灰土施工与铺设石灰碎石之间进行较为适宜，有利于开挖和沟槽成型。

       2、目前，市政排水管道的施有两大特点：

     （1）排水管道施工内容复杂

       城市排水管道工程包括排水管道上方路面的拆除、开挖沟槽，沟槽支撑施工排水、降水、浇筑基础、砌筑检查井和收水井、管道安装、土方回填、道路恢复等，工程量大，且一些分项工程互相制约影响较大，施工中须统筹安排，协调配合。

      （2）排水管道施工影响范围相对广泛

       排水管道施工对城市交通、原有管线、道路正常运行情况和居民生活环境等都产生较大影响，因此施工中要尽量避免对交通及行人产生大的影响，在施工中必须通盘考虑，不影响既有管线发挥正常作用。为尽量减少影响交通并改善周围环境，施工工期一般都很短，对质量要求却很高，可以说工期紧，人物重，且施工中涉及的单位较多，需要施工管理人员做大量的协调组织工作，有效的处理施工单位与其他相关单位的关系。

二、工程实例

        1、工程概况

       某市政道路工程项目属于城市工业区工程项目施工一部分，其道路设计成双向六车道，道路的路幅总体宽度为６０ｍ。该市政道路工程主要的项目内容集中在道路和各种管道工程的施工，尤其是排水管道施工项目技术较为严格。在该项目各种的管道工程项目中，排水管道都是采用了钢筋混凝土的排水管。

       2、道路排水管道

       道路排水管道施工工艺的最开始也是非常核心的一步是进行预装管道道路的放线，以定位好需要安装的管道轴线，确定高程、起止点、排水口和检查井的位置。测量放线精确程度对管道工程施工所有过程操作意义都非常重大，关系到整个工程项目的成败，不允许出现失误。该项目使用常规的设计图纸同现场相结合的矩形物放线技术，同时还大量应用了经纬仪放线技术，通过经纬仪定位引线，保证了精确放线测量。

       基坑的开挖应用了反铲挖掘机完成安装管道线路的测定，采用了临时堆放的形式，这一方法利于该管道工程良好的土质开挖施工并易于后期回填土施工。使用堆土的措施的时候，必须保证土壤距离管道的基坑边缘处３米以上，而且要求低于３米的堆放高度，这样更能有效确保管道的基坑边坡稳定性能。开挖管道基坑的时候，该项目主要使用的是端部开挖法，在辅助以适当的人工修整及横挖，夯实和整平则使用人工坑底土基操作技术。良好的基坑处理保证了管道基础施工的顺利进行，本项目中所使用混凝土是由现场的搅拌站负责拌制，使用了机动翻斗车来运送，混凝土基础分别采用了１８００和１２００，标号主要使用１０ＭＰａ。

       混凝土运送到浇筑的地段之后，使用溜槽来输送至基坑的浇注入模地点，使用了插入式的振动器进行振捣密实。接着进一步核实检查使用管道材料的质量，本排水管道安装项目使用１２ｔ的起重机完成排水管道的吊装，这种吊装技术实现了轻提轻放，避免管道的损伤，安装之后还要及时做好管道垫。管道安装工程必须保证管道的顺直，所做坡度严格依据设计的要求进行。本排水管道工程项目设置了４５座排水检查井，井墙全部是７．５ＭＰａ水泥砂浆的砌筑机制砖结构形式。先测量放样检查井位置，接着完成１０ＭＰａ的混凝土井基础浇筑，等到强度达到了２．５ＭＰａ之后砌筑检查井井壁。采用人工的吊线砌筑方法完成井壁的砌筑，技术要点在于砂浆的饱满程度、井壁的顺直要求和砌筑灰缝的平整性。检查井砌筑完工之后，使用１：２．５的水泥砂浆进行２０ｍｍ厚的检查井内外壁面的抹面，抹面要求平整压光，避免发生裂缝或者空鼓等现象。检查井内部踏步的埋设牢固是技术重点之一，保证位置准确，使用２０ＭＰａ平整光洁的钢筋混凝土预制盖板，不允许有蜂窝和麻面，准确平稳安装应座浆，要在边角处要求抹三角灰。排水管道施工最后一步是排水口的施工，同样先测量定位放线，接着用１０ＭＰａ强度的混凝土浇筑１０ｃｍ厚的基础，人工吊线技术砌筑井墙，然后使用１：２．５的水泥砂浆进行内壁抹面。在砌筑之前预先埋置好排水支管管线，再对井底进行５０ｍｍ 的１０ＭＰａ细石混凝土抹底，安装完成铸铁篦子之后即完成了排水管道工程部分的施工技术。

       3、排水管道钢管的安装技术

       管道钢管安装贯穿于道路管道工程施工多个环节，首先要保证钢管材料的质量，相关的技术系数包括管材表面没有显著地锈蚀，没有裂纹，没有机械操作损伤；焊缝根部没有焊透；没有超过壁厚负偏差凹陷存在；卷管周长偏差和椭圆度满足要求。确保管材质量之后，依据规范的要求对管道内部喷涂标准厚度的水泥浆，对管道外壁打砂涂刷底层防锈油进行防锈处理，最后用环氧沥青和玻璃纱布对四油两布进行防腐处理，防腐层厚度要求大于０．６ｍｍ。同给水管道类似，使用１２ｔ的起重吊车吊放每节钢管道管槽内部，按照测量好的中线排放，接着用点焊技术进行定位，继而焊接接缝。根据图纸设计位置进行定位安装，铸铁管和钢管接阀的地方都是使用钢短管法兰，使用石棉水泥进行接口处理，要求所使用水泥的标号高于４２５，石棉则要求４Ｆ级别。完成安装和螺栓拧紧，保证了接缝密封性之后就要进行管道的闭水试验，用自来水灌满管道，配备空压机及相关试压设备，加压试验确保其承压能力达到设计的要求。最后对管道的冲洗和消毒也是技术性要求较高的操作，需要加入拌制好的药水，关闭阀门保证药水的清洗效果后，进行冲洗直至流出清水，确保出水口的药味浓度是清洗效果的可靠保证。

       总之，市政排水工程与我们每个人、每个家庭、每天都在发生关系，所以，必须要在排水工程施工过程中进行严格的质量管理，从而为日常养护工作提供质量合格的排水设施。市政排水工程常伴随着道路改造、快速路建设等工程进行施工，并且尤其重要的是：排水工程大多情况属于隐蔽工程，因此，在施工过程中要努力克服各种通病，确保整体工程施工质量达到优良。

 随着钢结构在建筑领域越来越多的使用，钢结构详图设计的重要性也逐步体现，它是钢结构工程的主要环节之一，这一环节完成的好坏直接影响钢结构的制作成本、质量和进度。

一、钢结构详图设计内容和工具

1.1详图设计的内容及要求

通常，一套完整的钢结构详图应包含图纸目录、设计总说明、构件布置图、构件详图。

1.1.1 总说明应包含工程概况、材料要求、焊缝等级及质量要求、构件制作要求、涂装要求、安装要求（如高强螺栓应提供初扭、终扭扭矩要求）等需要说明的内容，表达应明确、清晰、简洁。

1.1.2 构件布置图应根据工程实际情况灵活分布，布置图应表述清晰准确，详图与布置图表达内容相符。

1.1.3 构件详图应选择最有代表性的立面做主视图，在构件视图中应包含构件安装位置、方向，所示视图应能完整表达构件特征。构件中各种材料编号正确，图中注明螺栓规格、孔径、焊缝形式、大小、坡口形式。对于超长、超重构件需要确定分段位置，分段位置确定时应首先考虑运输车辆、起重设备的能力，再考虑材料的合理利用、接头处焊缝位置的错开等问题。

1.2常用工具软件

详图设计离不开工具软件，常用软件有Xsteel、Tekla Stuctures和Autocad,其它辅助软件有天正结构、探索者、Turetable等。

Xsteel、Tekla Stuctures软件是目前使用较多软件，采用3D建模，可以实现全过程多人合作，在建模过程中可以检查节点、构件的位置，材料表、构件统计表、图纸等均可自动创建生产。优点是大大降低画图劳动强度，较大程度避免人工绘图造成的尺寸错误；其自动生成详细的零件清单。其缺点是构件编号多，出图量大，3D详图软件价格较高、操作较复杂，需要较长时间的学习实践，在西北地区普及不是很广。

Autocad是最常用的详图设计软件，但该软件的操作基于2D模型，自带基本元素不足，很多功能缺乏，需要与其它软件结合以及人工的辅助才能完成，因此绘图时间长，图纸的出错率较高，劳动强度大。优点是出图量可灵活掌握，图面及表达可自由布置。

天正、探索者等软件与Autocad软件互相配合使用，其方便的柱网布置、轴线标注、焊缝、标高标注、尺寸标注等可大大减少Autocad的绘图时间。Turetable是将EXCEL与Autocad相互转化的软件，它的应用可节省材料表的编制时间，提高材料表的准确性，使图纸工程量计算和统计变的轻松。

二、钢结构详图设计常见问题及处理方法

2.1详图设计前期准备工作

无论是采用3D建模的软件还是Autocad软件，最终图纸的审核还是由技术人员控制，笔者根据多年工作经验，通过以下方面的预先控制可较好保证详图的准确性。

2.1.1 拿到设计图纸首先应仔细理解设计者的意图，对设计图的理解包含两个方面，一是对设计概念性的理解，二是考虑把设计图纸转化为实际构件制作过程中的复杂程度和可行性考量，钢结构设计图多由钢结构设计软件（PKPM，3D3S等）设计而成，并自动生成设计图纸，有些设计人员经验不足，设计中常出现一些问题：如一个工程材料规格、种类很多，还有一些不常用、不易采购的材料，遇到这些问题应及时提出材料代用申请，防止对工程的一些不必要的浪费；还有一些节点设计不合理或难以实现，或设计图技术要求中过低、过高或多余条款，遇到这些问题应及时与设计人员沟通，探讨进行适当的变更，改善工艺性，以便下步制作顺利进行。

2.1.2 其次编制合理绘图计划，详图设计工作应与施工组织紧密配合，特别是大型钢结构项目，应根据施工进度安排进行详图设计、组织材料采购、生产、成品发运，不应出现土建施工与钢结构安装干涉、或构件到场不配套，无法安装或到场构件不能安装成一个稳定体系，造成安全隐患，如有的施工单位在安装中因钢梁、系杆、支撑、檩条未运至现场，为赶进度仅安装独立钢柱，且没有采取揽风绳等完善的安全保障措施，极易发生在突发强风荷载作用下的钢柱扭断破坏事故。

2.2 详图设计常见的错误

2.2.1比较严重错误有：

①.构件截面尺寸或材质与设计图不符；②构件长度错误；③柱，梁等节点处接合错误，即接合处节点板错误，无法安装；④构件编号及版次错误；⑤构件位置错误；⑥构件接长处，接头位置过于集中，未错开焊缝位置等。

2.2.2其它常见错误有：

①.尺寸不符：第二道尺寸相加后与第一道尺寸不符；②图面与材料包及图框中构件编号不一致；④材料表中漏零件；⑤在一些大型项目中，构件数量多，构件图易出现重复绘制或漏绘；⑥不同构件重复编号；⑦螺栓孔位与连接件孔位位置错误；⑧作对构件连接板反向，如单侧隅撑、支撑等连接板错放至另一侧；⑨墙面檩条在门窗洞孔上下缘放置有正反之分，则墙面隅撑和拉条长度计算易发生错误。

2.3 详图设计的技巧

针对图纸中常见问题，主要通过认真理解设计图，图纸完成后仔细检查并通过图纸审核即可基本解决。一般钢结构厂房多采用彩钢板维护结构，在结构详图设计中应考虑彩钢板的安装，对于以下问题的提前考虑会大大减少图纸出错概率，或是与下道工序干涉。

2.3.1对于有孔位要求或是有控制要求的构件在尺寸标注时不宜标注封闭尺寸。如下图一：檩条打孔图；图二框架柱连接板拼配图。

图一：檩条打孔图

图二：框架柱连接板拼配图

2.3.2屋面采用内天沟需考虑几个问题。一是系杆不能设计到紧贴着柱顶的位置，否则将可能导致落水管安装不到位；二是天沟落水管和系杆以及柱间支撑位置也应提前考虑，否则安装时不是碰到系杆，就是碰到柱间支撑；三是内天沟处墙面檩条位置应根据天沟尺寸加以调整，墙面檩条安装完成天沟无法固定。如图三:内天沟节点图。

图三:内天沟节点图

2.3.3 不要片面理解檩条上打拉条孔位时需考虑“受拉边、受压边”等因素，打出上下边不等距的孔，虽然图纸没错，但安装时极易装反，结果反而不利，因此宜将檩条上孔均打成对称孔。

2.3.4 水平支撑上花篮螺栓位置要合理，不要偏离钢梁过远，应考虑安装方便，否则工人在安装时必须探出身体来拧紧或者爬梯上去，要么等檩条安装结束后爬上檩条拧紧，这样做非常不安全。水平支撑还易与隅撑位置干涉，设计时应提前考虑。

2.3.5高强螺栓布置要合理，需考虑扭矩器和扭矩扳手的施工空间，否则安装时因空间太小，扭矩器和扭矩扳手等工具无法就位，导致高强螺栓梅花头无法拧断或高强螺栓无法拧紧。

2.3.6高强螺栓连接板如果有可能，尽量采用上、下对称的螺栓布置方式。曾经有工程中连接节点中采用上部4个下部6个，制作中车间工人在拼配连接板中不小心将一部分拼反，结果在现场无法拼装。

2.3.7抗风柱与钢梁的连接宜尽量采用弹簧板连接，因中间跨的梁安装后下挠较大，山墙的梁若采用螺栓与抗风柱顶紧连接，会造成屋面不平，中间低两端高。

2.3.8节点无加劲肋，这种情况有时是设计图中没有设计，应及时向设计人员提出，否者会导致后续制作中焊接时节点板变形，安装时节点板不能贴合，对于有摩擦面连接节点，造成摩擦面安装不能达到要求。

2.3.9梁、柱做系杆连接时，应将梁柱上连接板适当外伸，有的因系杆连接板太长，导致空间太小，系杆过长无法安装，有些框架结构的次梁也存在同样问题，如图四：系杆安装节点。

图四：系杆安装节点

2.3.10关联部位，有连接关系位置应注意检查相关构件的数量、位置。如屋面檩条布置图和钢梁详图要认真核对，常有布置图与详图檩条数量不符问题。

2.3.11当墙面采用带窗时，墙面檩托板加劲板应反向洞口方向。否者窗户安装时发生与加劲板干涉，无法通过，且带窗的檩条安装时应尽量采用沉头螺钉，也是防止同样问题。

单元式幕墙单元件在工厂内加工制作，可以把玻璃、铝板或其它材料在加工厂内组装在一个单元件上，促进了建筑工业化程度。单元式幕墙从楼层下方向上方安装能够和土建配合同步施工，大大缩短了工程周期，所以单元式幕墙越来越受到人们的亲睐。

1、单元式建筑幕墙关键设计处理

1.1 水平缝设计

因单元式建筑幕墙的施工安装须在建筑外围护墙处的室内，即幕墙单元的内侧进行，为了安装方便，单元式建筑幕墙的每块单元板上端应高出楼层一定高度，否则水平缝（即上下单元板块的接缝）就位于结构楼板处或以下部位，单元板块的就位、安装则人为地增大了难度。《高层民用建筑设计防火规范》（GB50045-2001）规定：无窗间墙和窗槛墙高度小于0.8m的建筑幕墙应在每层楼板外檐设置耐火极限不低于1.00h、高度不低于0.8m的不燃烧实体裙墙或防火玻璃裙墙。因此单元板块首尾铰接的水平缝设置在高出楼面0.8m以内时显然与规范不符，水平缝高出楼面须不小于0.8m。

1.2 垂直缝设计

（1）当框架柱的边缘与楼板外端距离小于300mm时，垂直缝应避开柱的宽度范围，以便单元板块就位、安装时有相应的工作面。（2）依据设计单位提供的建设工程项目的相关建筑图纸，采用与主体建筑变形缝相对应的尺寸、构造要求及材料做法，单元板块不得跨越主体建筑的变形缝。（3）遇到防火墙时，应尽量将立缝（组合柱位置）设置于防火墙的中轴线上，以便幕墙与其间缝隙封堵收口。依据确认的建筑外立面分格布置图，设计各单元规格、尺寸、材料做法及相应的规格、尺寸，单元的规格原则上越少越好，以便加工及现场安装时的通用互换。

1.3 防水系统节点设计

单元式幕墙以往的系统设计中，单元横梁内外两腔由泄水孔直接连通彼此，其标高基本相同，一旦出现空气压力差，雨水则会受此影响通过泄水孔直接由外腔渗入内腔，一旦内腔中渗入雨水过多，则会经过内层密封胶条向室内渗漏。而在单元式幕墙中采用有组织排水系统，不直接将外腔与内腔相互连通，而选择将横向排水槽设置于上单元横梁处，雨水渗入内腔后经泄水孔向横向排水槽注人，进而沿主梁外竖腔流向下层单元上横梁外腔，然后向外排出。利用有组织排水可显著改善幕墙系统自身的防排水性能。

1.4 排水设计

排水形式主要有两种：一是自排水，即将漏入单元内部的少量雨水，从后腔导人前腔，利用挡水胶条室外侧档刺上的排水孔排到室外；另一种是错层排水，错层排水是一种新型的排水技术，就是将本层上横后腔所积累的雨水进行有效组织，经过细致合理的设计，让水在重力作用下，通过上横壁落下达到下层单元的上横前腔，此时水流拥有比较大的动能，能够顺势通过前腔直接排到单元幕墙之外。在实践中，两种排水方式可以同时运用，以保证水能够顺利排到单元系统外部。

1.5 防火系统设计

受单元结构拼接设计的影响，现场的结构剪力墙、后砌砖墙或内装的施工必须在幕墙施工之前完成。因此单元式幕墙安装施工不单要考虑室外施工面临的多种环境问题，还需考虑安全防火问题。将结构梁前面的面板设计完成后装系统，可以有效规避幕墙受火灾害的影响。以单元板为基本构件，在单元式幕墙制作中，整体框架应留有单元板基本构件的安装位置。现场安装时，吊装运输轨道会将这些基本构件一同运输到安装地点，施工人员将其固定在结构上，再利用基本构件的结构承载力安装防火系统。最后将小单元板块固定到单元板块的相应位置并打胶密封，整套工作完成。

2、单元式建筑幕墙施工技术

2.1 测量放线

测量放线是单元式幕墙施工的基础，其目的是为了确保单元式幕墙准确拼装，避免累计偏差积聚砸最后一个分格，造成收口困难。测量放线包括幕墙定位线和幕墙标高线，幕墙定位线，即用经纬仪核准这些幕墙底层幕墙分格线，然后以底层幕墙分格线为基准，放置从底层到顶层的竖向垂直钢丝，再用经纬仪校准后予以固定，以此钢丝作为此面的幕墙安装定位控制线。幕墙标高线，即据建筑物标高，用水准仪在建筑外檐引出水平点，弹出一横向水平线作横向基准线。基准线确定后，可以该基准线作为横向安装水平控制线。测量方向要注意：检测复核各分格轴线，须与主体结构实测数据配合，并对主体结构误差进行分析确定和消除。测量放线的环境条件要求外界风力小于4级，同时要根据实际情况安排必要的避风措施。

2.2 安装连接挂件

连接挂件具有两项功能：一方面，可以对单元式玻璃幕墙起到辅助支撑和连接作用，增强幕墙面板与土建结构的连接；另一方面，可以修正梁、柱、楼板等土建工程尺寸偏差，使玻璃幕墙的安装更为平整。连接挂件由螺栓和连接件组成，通过连接螺栓和预埋件相连接固定，成三维可调节体系，共同组成单元体的承重支撑系统。三维微调通过单元体上的角码与挂码来实现，单元板块上的角码与挂码装在该连接件，可以滑动，实现单元板块三维结构上的细微调整。由于单元式幕墙的对插接缝需要在单元组件进行主体结构安装时同时完成，因此要在主体结构上安装单元式幕墙的连接件。连接件通过不锈钢螺栓与预埋件相连接。因建筑高度高，连接件分次安装，并逐一调整使之结构契合，幕墙的施工质量可以通过连接件的安装精度来提高，也就是说，良好的连接件安装精度和幕墙组件构造精度是单元式幕墙外表面的结构平整度的有效保障。

2.3 单元式幕墙安装

单元板吊装，即开启电动葫芦，将板块缓缓提升，安排专人负责保护单元体不摇摆，不碰损，起吊上升过程中注意拉好揽风绳，保证单元体平稳上升。配备施工人员在板块安装层负责单元板落板过程中的定位安装，单元板下行时应注意缓慢运输下放。根据板块的安装位置，安装人员注意将单元板块移至准确的位置，然后紧螺栓固定好。

完成吊装后，应对单元板表面进行清理和修整。其中，非镀膜面（如玻璃表面）上的胶体残留及其他污物在清理时可以用刀片刮掉后再用中性溶剂洗涤，最后使用清水冲洗；而镀膜面材料的污物处理要更加谨慎细心，不得使用刀片进行刮除，也不可大力擦洗，只能用溶剂和清水进行清洗。幕墙的各处结构，如主体构件、密封胶及玻璃等，要采取相应的保护方案，避免因各种因素导致结构变形、污染、变色及排水堵塞等问题。

2.4 闭水试验

根据施工质量要求，要对幕墙进行闭水试验。单元式幕墙的施工主要是两个单元板块交接部位的排水槽的正确安装，安装时必须在底部及侧面涂上密封胶。施工安装时，做好每层防水处理，安装完成一层后按每5～10块板依次做闭水试验。水槽内注满水，至少维持15min，之后再观察是否有漏水现象，如有漏水，则须改善缺失后，再进行测试，直到合格为止。测试完成后须将排水孔清除干净，所有排水槽在安装附件材料之前必须将杂物清理干净，以免影响幕墙交付使用后的正常排水功能。

3、结语

随着我国建筑工程整体水平的持续提升，幕墙施工技术发展速度的持续加快，单元式幕墙施工技术在建筑工程中的应用越来越广泛。工程人员应当掌握单元式幕墙设计要点和施工技术，从而有效进行来促进我国建筑工程整体水平的持续提升。

    1.设置视图深度（超出主要范围）的样式

    关于底图的概念revit的官方帮助里面有说明，不过相信看完以后大多数人也不明白其具体作用以及和视图范围之间的区别：

    前一篇我们提到设置视图深度可以让我们查看“视图主要范围”（请记住并理解这个名词）外的构件

    既然是revit是可视化的BIM设计软件，那我们就先从直观的模型样式上看看区别。

    视图深度中的构件会以特殊的线样式<超出>来表现，但revit中默认是和视图主要范围没有区别的！

    所以首先在“管理”>“其他设置”>“线样式”中将<超出>的线型设置为较为明显的颜色，如橙色：

    以revit的内置的样例机电工程rme_advanced_sample_project.rvt文件为例，打开level2的平面视图，设置深度偏移为-500，这时超出视图主要范围的构件就以橙色的线条显示了。

    这样我们可以看到低于楼地面的构件（例如卫生间下方的排水管道）检查排管是否合理：

    在视图中把“照明设备”类别设为可见，同样我们还能对比level2与level1顶部的灯具位置，可以看到样例工程中是有偏差的：

    关于天花板投影平面与结构平面等与视图方向有关的问题，我们后面再详细介绍，敬请关注。

    2.设置底图样式

    在“管理”>“其他设置”>“半色调/基线”中我们设置的就是底图范围的样式：

    这里可以看到，底图的默认样式就是半色调的：

    为了避免和规程的半色调效果混淆，我们将视图的规程改为协调：

    然后将视图底图属性中的“范围：底部标高”设为“level1”，这时默认的顶部范围会选为level2：

    注：Revit2016及更早的版本，该属性为“基线”，接近于“范围：底部标高”的效果，但影响略有不同。

    这次我们看到大量在“视图深度”范围内的构件变为了“半色调”的状态，并且看到了超过“视图深度”范围更多的level1中的构件。

    也就是说：

    底图范围也会影响当前视图的可见范围，并且优先级甚至高于“视图范围”。

    当然这优先级也包括线型样式，不过我们看到管道仍然显示为橙色，这是由于MEP管道显示的特殊性，“视图主要范围”（该概念请参考文章开头）内不受底图效果影响，这也是之前我们提到管件异常透明的原因。

    所以并不是说管件出了问题变透明了，而是我们误把“底图范围”当做了“视图范围”用，大多数构件都被当成了“底图”去透明显示，而“视图主要范围”内的MEP管道不受“底图”透明效果的影响。

    3.那底图范围到底有什么用？

    说了半天可能很多朋友都有点晕了！

    底图到底有什么作用？

    和“视图范围”究竟有什么区别？

    相同作用：

    1）都能显示“视图主要范围”以外的图元，用于显示楼地面下的排水管道、下层的吊灯等等；

    2）都能设置不同的样式，帮助工程师识别和用于制图。

    差异作用：

    1）底图可以显示剖切范围至顶部的图元。

    除了窗、橱柜和常规模型，高于剖切面的图元都无法显示！

    当然MEP图元除外。。。机电工程师小幸运

    例如：我们希望在level2平面显示顶部的结构梁，使用底图的话就很方便：

    将“范围：顶部标高”设为level3即可显示原本不可见的梁。

    否则的话就要不断去改剖切范围，也会影响其他图元的显示和样式。

    不过底图的范围没法设置偏移，所以需要显示特定范围（例如-500）的图元，就需要单独创建一个标高。

    还要注意底图内部存在遮挡，有的时候会看不见视图范围外的构件。

    例如我们将范围设为level1~level3时，同时将视图深度设为0，此时1层图元会被2层楼板遮挡，因为他们都是底图范围内的图元：

    2）底图可以控制查看方向

    底图还有一点非常灵活的，就是可以切换底图的查看方向（注意这里只影响底图范围的查看方向）。

    例如切换至仰视以后，我们可以清晰得看到天花板纹理：

    平面视图和天花板投影平面的方向基本都是固定向下和向上；

    只有结构平面可以设置“类型属性”中的视图方向控制。

    不过这些都是和视图本身作用相关的永久属性，不适合因为查看经常调整，因此使用底图更为方便：

    其他方面，“链接文件”也可以被设为底图；底图还有隐藏族文件内部的注释等图元来减少干扰等等的作用。

    总结一下：底图更适用于显示查看跨层构件，即用于将工作范围外的图纸来作为底图进行参照而设计的！

    工具因人而异，更好地理解revit才能更好地发挥其价值，你怎么看呢~

 一、管道丝扣连接 (镀锌钢管、衬塑镀锌钢管 )

1 断管:根据现场测绘草图,在选好的管材上画线,按线断管。

a 用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。断管时压手柄 用力要均匀,不要用力过猛,断管后要将管口断面的铁膜、毛刺清除干净。

b 用手锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手推锯,锯条要 保持与管的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不许扭断或折断,以防管口断面 变形。

2 套丝:将断好的管材,按管径尺寸分次套制丝扣,一般以管径 15-32mm 者套丝 2次, 40-50mm 者套丝 3次, 70mm 以上者套丝 3-4次为宜。

a 用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板套号码, 上好板牙,按管径对好刻度的适当位置,紧住固定扳机,将润滑剂管对准丝头,开机推板, 待丝扣套到适当长度,轻轻松开扳机。

b 用手工套丝板套丝,先松开固定扳机,将套丝板板盘退到零度,按顺序号上好板牙,把 板盘对准所需刻度, 拧紧固定扳机, 将管材放在压力案压力钳内, 留出适当长度卡紧, 将套 丝板轻轻套入管材, 使其松紧适度, 而后两手推套丝板, 带上 2-3扣, 再站到侧面扳套丝板, 用力要均匀,待丝扣即将套成时,轻轻松开扳机,开机退板,保持丝扣应有锥度。

3 配装管件:根据现场测绘草图将已套好丝扣的管材,配装管件。

a 配装管件时应将所需管件带入管丝扣,试试松紧度(一般用手带入 3扣为宜),在丝扣 处涂铅油、缠麻后带入管件,然后用管钳将管件拧紧,使丝扣外露 2-3扣,去掉麻头,擦净 铅油,编号放到适当位置等待调直。

b 根据配装管件的管径的大小选用适当的管钳

4. 管段调直:将已装好管件的管段,在安装前进行调直。

a 在装好管件的管段丝扣处涂铅油,联接两段或数段,联接时不能只顾预留口方向而要照 顾到管材的弯曲度,相互找正后再将预留口方向转到合适部位并保持正直。

b 管段联接后,调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。

c 管段调直要放在调管架上或调管平台上, 一般两人操作为宜, 一人在管段端头目测, 一人 在弯曲处用手锤敲打,边敲打, 边观测, 直至调直管段无弯曲为止,并在两管段联接点处标 明印记,卸下一段或数段,再接上另一段或数段直至调完为止。

d 对于管段联接点处的弯曲过死或直径较大的管道可采用烘炉或气焊加热到 600-800℃ (火红色) 时, 放在管架上将管道不停的转动,利用管道自重使其平直,或用木版垫在加热处用 锤轻击调直,调直后在冷却前要不停的转动,等温度将到适当时在加热处涂抹机油。 凡是经过加热调直的丝扣, 必须标号印记, 卸下来重新涂铅油缠麻, 再将管段对准印记拧紧。

e 配装好阀门的管段, 调直时应先将阀门盖卸下来, 将阀门处垫实再敲打, 以防震裂阀体。

f 镀锌碳素钢管不允许用加热法调直。

g 管段调直时不允许损坏管段。

二、 管道法兰连接 (需要拆卸、与设备阀门等连接)

2.1 凡管段与管段采用法兰盘联接或管段与法兰阀门连接者, 必须按照设计要求和工作压力 选用标准法兰盘。

2.2 法兰盘的 联接螺栓直径、长度应符合规范要求,紧固法兰盘螺栓时要对称拧紧,紧固 好的螺栓外露丝扣应为 2-3扣,不宜大于螺栓直径的二分之一。

2.3 法兰盘连接衬垫,一般给水(冷水)采用厚度为 3mm 的橡胶垫,供热、蒸汽、生活热 水管道应采用厚度为 3mm 的石棉橡胶垫。垫片要与管径同心,不得放偏。

三、管道焊接

3.1 根据设计要求,工作压力在 0.1MPa 以上的蒸汽管道、一般管径在 32mm 以上的采暖 管道以及高层建筑消防管道可采用电、气焊连接。

3.2 管道焊接时应有防风、防雨雪措施,焊区环境温度低于 -20℃,焊口应预热,预热温度 为 100-200℃,预热长度为 200-250mm 。

3.3 一般管道焊接为对口形式及组对。

3.4 焊接前要将两管轴线对中,先将两管端部点焊牢,管径在 100mm 以下可点焊三点,管 径在 150mm 以上以点焊四点为宜。

3.5 管材壁厚在 5mm 以上者应对管端焊口部位铲坡口,如用气焊加工管道坡口,必须除去 坡口表面的氧化皮,并将影响焊接质量的凹凸不平处打磨平。

3.6 管材与法兰盘焊接, 应先将管材插入法兰盘内, 先点焊 2-3点再用角尺找正找平后方可 焊接,法兰盘应两面焊接,其内侧韩缝不得凸出法兰盘密封面。

四、 管道承插口连接

4.1 水泥捻口:一般用于室内、外铸铁排水管道的承插口连接

a 为了减少捻固定灰口,对部分管材与管件可预先捻好灰口,捻灰口前检查管材管件有无 裂纹、 砂眼等缺陷, 并将管材与管件进行预排,校对尺寸有无差错,承插口的灰口环行缝隙 是否合格。

b 管材与管件连接时可在临时固定架上,管与管件按图纸要求将承口朝上,插口向下的方 向插好,捻灰口。

c 捻灰口时, 先用麻钎将拧紧的比承插口环行缝隙稍粗一些的青麻或扎绑绳打进承口内, 一 般打两圈为宜(约为承口深度的三分之一),青麻搭接处应大于 30mm 的长度,而后将麻 打实,边打边找正、找直并将麻须捣平。

d 将麻打好后,即可把捻口灰(水与水泥重量比 1:9)分层填入承口环形缝隙内,先用薄 捻凿,一手填灰,一手用捻凿捣实,然后分层用手锤、捻凿打实,直到将灰口添满,用厚薄与承口环行缝隙大小相适应的捻凿将灰口打实打平, 直至捻凿打在灰口上有回弹的感觉即为 合格。

e 拌合捻口灰,应随拌合随用,拌好的灰应控制在一个半小时内用完为宜,同时要根据气 候情况适当的调整用水量。

f 预制加工两节管或两个以上管件时,应将先捻好灰口的管或管件排列在上部,再捻下部灰 口,以减轻其震动。捻完最后一个灰口应检查其余灰口有无松动,如有松动应及时处理。 g 预制加工好的管段与管件应码放在平坦的场所,放平垫实,用湿麻绳缠好灰口,浇水养 护,保持湿润,一般常温 48小时后方可移动运到现场安装。

h 冬季严寒季节捻灰口应采取有效的防冻措施,抹灰用水可加适量盐水,捻好的灰口严禁 受冻,存放环境温度应保持在 5℃以上,有条件亦可采取蒸汽养护。

4.2 石棉水泥接口:一般室内、 外铸铁给水管道敷设均采用石棉水泥捻口, 即在水泥内掺适 量的石棉绒拌合。

4.3 铅接口:一般用于工业厂房室内铸铁给水管敷设, 设计有特殊要求或室外铸铁给水管紧 急抢修,管道碰头急于通水的情况可采用铅接口

4.4 橡胶圈接口:一般用于室外铸铁给水管铺设、 安装的管与管接口。 管与管件仍需采用石 棉水泥捻口

五、管道粘接连接 :(UPVC 管、 ABS 管)

5.1 管道粘接不宜在湿度很大的环境中进行,操作场所应远离火源,防止撞击,在 -20。

5.2 管子和管件在粘接前应采用清洁棉纱或干布将承插口的内侧和插口外侧擦拭干净, 并保 持粘接面洁净。若表面沾有油污,应采用棉纱蘸丙酮等清洁剂擦净。

5.3 用油刷涂抹胶粘剂时,应先涂承口内侧, 后涂插口外侧。 涂抹承口时应顺轴向由里向外 吐沫均匀、适量,不得漏涂或涂抹过厚。

5.4 承插口涂刷胶粘剂后, 宜在 20s 内对准轴线一次连续用力插入。 管端插入承口深度应根 据实测承口深度,在插入管端表面作出标记,插入后将管旋转 90°。

5.5 插接完毕,应即刻将接头外部挤出的胶粘剂擦揩干净。应避免受力,静置至接口固化为 止,待接头牢固后方可继续安装。

5.6 粘接接头不宜在环境温度 0℃以下操作,应防止胶粘剂结冻。不得采用明火或电炉等设 施加热胶粘剂。

六、管道的卡套式连接 (铝塑复合管)

6.1 按设计要求的管径和现场复核后的管段长度截断管道。检查管口,如发现管口有毛刺、 不平整或端面不垂直管轴线时,应修正;

6.2 用专用刮刀将管口处的聚乙烯内层削坡口,坡角为 20-30°,深度为 1.0-1.5mm ,且应 用清洁的纸或布将坡口残屑擦干净;

6.3 用整圆器将管口整圆;

6.4 将锁紧螺帽、 C 型紧箍环套在管上,用力将管芯插入管内,至管口达管芯根部; 6.5 将 C 型紧箍环移至距管口 0.5-1.5mm 处,再将锁紧螺帽与管件本体拧紧。

七、管道的热熔连接(目前,多用于室内生活给水 PP — R 管、 PB 管的安装)

7.1 热熔工具接通电源,到达工作温度指示灯亮后方能开始操作;

7.2 切割管材,必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时 可使用锋利的钢锯,但切割后管材断面应去除毛边和毛刺;

7.3 管材与管件连接端面必须清洁、干燥、无油;

7.4 用卡尺和合适的笔在管端测量并标绘出热熔深度。

7.5 熔接弯头或三通时,按设计图纸要求,应注意方向,在管件和管材的直线方向上,用辅 助标志标出其位置;

7.6 连接时,无旋转的把管端导入热套内,插入到所标志的深度,同时,无旋转的把管件推 到加热头上, 达到规定标志处。 加热时间应满足上表的规定 (也可按热熔工具生产厂家的规 定);

7.7 达到加热时间后, 立即把管材与管件从加热套与加热头上同时取下, 迅速无旋转的直线 均匀插入到所标深度,是接头处形成均匀凸缘;

7.8 在上表规定的加工时间内,刚熔接好的接头还可校正,但严禁旋转。

八、铜管的连接

在建筑供水系统中使用铜管,其连接方式主要有卡套式和焊接两种。

(1) 卡套式连接操作方便,简洁,选用正确的配件可以使连接处紧密,不会产生渗漏, 并能承受足够的压力。

卡套式连接分为二种类型,非操作接头 A型和可操作接头B 型:

A 型接头连接:安装过程包括选择符合管子规格的套管, 按正确长度切割管子, 除去所有毛 刺, 检查管端是否清洁以及有没有深的划痕或其他缺陷。 如果管端是椭圆的, 应用适宜的工 具使之变圆, 然后把管子插入套管直到不变到档圈, 用手和一个扳手拧紧螺母直到压环夹紧 管子,这时用手无法将套管上的螺母转动,现在用两个扳手再将螺帽拧紧到 1/3到 2/3圈。 这样使压环咬入管子并使管子微小变形。

可操作接头 B 型:该接头可同时夹紧管子的内外表面,这样接头既可以支撑,又可以紧紧 卡住铜管。

连接方法包括确认管子的规格和所使用的套管规格正确无误, 然后用细齿锯将管子切割为所 需长度, 清洁内外的毛刺, 将压紧螺母和压环套入管端, 将相应的扩口工具或冲头敲入管端 使管口扩大,然后将立体管正确地放入管端和套管中,拧紧压紧螺母。 先用手拧, 然后再用 扳手拧紧一周左右,便可以制成一个牢固、严密的接头。

(2)焊接方式主要有二种,锡焊和铜焊

二者的区别主要在于使用的金属填料不同, 焊药不同, 应用的部位不同, 使用焊接方式需要 有专业 资 质的人员进行操作。

钎焊

1 管道连接前应再次确管材、管件的规格尺寸是否满足连接要求;

2 根据设计图纸,现场实测配管长度,下料精确。切割可用旋转式切管器或每厘米不小于 13齿的钢锯或电锯垂直切割,切割后应去除管口毛刺并整园。

3 钎焊强度小,一般焊口采用搭接形式。搭接长度为管壁厚度的 6~8倍,管道的外径小于 等于 28mm 时,搭接长度为(1.2~1.5) D (mm )。

4 焊接前应对焊接处铜管外壁和管件内壁用细砂纸、钢毛刷或含其它磨料的布砂纸擦磨, 去除表面的氧化物;

5 在清理干净的管子外表面及管件的内表面处均匀刷糊状或液体的钎剂;

5 将铜管插入管件中,查到底并适当旋转,以保持均匀的间隙,并将挤出接缝的多余钎剂 抹去;

6 用气焊火焰对接头处实施均匀加热,直至加热到钎焊温度;

7 用钎料来接触被加热到高温的接头处,当铜管接头处温度能使钎料迅速熔化时,表示接 头处的温度已达到钎焊温度,即可边加热,边添加钎焊料直至将钎缝添满;

8 移去火焰,使接头在静止状态下冷却结晶;

9 将接头处的残渣清理干净。

九、 沟槽式连接

9.1 用钢管切割机将钢管按所需长度切割,切口应平整, 切口听毛刺应用砂轮机磨平, 使其 端面平整光滑;

9.2 用专用滚槽机压槽。 将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上, 用水平仪调整 滚槽机尾架与滚槽机与钢管牌水平位置, 将钢管端面与滚槽机槽轮挡板端面贴紧, 即钢管与 滚槽机槽轮挡板端面成 900;压槽时应持续渐;

9.3 检查橡胶密封圈是否匹配, 涂润滑剂,并将其套在一根管段的末端,将对接的另一根管 段套上,交胶圈移至连接段中央;

9.4 将卡箍套在胶圈外,并将边缘卡入沟槽中;

9.5 将带变形块的螺栓插入螺栓孔,并将螺母旋紧。

十、柔性排水铸铁管连接

A 型承插橡胶圈法兰压盖连接

W 型不锈钢卡箍内衬橡胶圈连接

十一、薄壁不锈钢管

11.1 卡箍连接

挤压连接的一种。 借助专制的快速液压钳工具, 用外力使不锈钢压紧圈变形, 使其紧密地与 钢管连接在一起;再套上橡胶密封圈,拧紧不锈钢螺母(上述橡胶密封圈、 不锈钢螺母与管 件出厂时已整体组装)与管件连接。适用于 DN15、 DN20。

11.2 胀形连接

用专制的胀形器将薄壁不锈钢管内胀成一山形台凸缘, 在凸缘一端套上橡胶密封圈, 拧紧不 锈钢螺母与管件连接。适用于 DN25~DN50。

11.3 橡胶密封圈

按输送介质的不同要求, 选用硅橡胶、 三元乙丙橡胶等材料密封圈, 作为薄壁不锈钢管及管件之间连接的密封圈。

11.4 氩弧焊连接(对接焊)连接 DN(15-100)

两配管 (或配管与管件 ) 作环缝 T1G 焊接。

十二、 HDPE 埋地排水管道热收缩带连接 :

1.1概述:

聚乙烯管在输送燃气、给水时要求承受一定的压力,且要求至少 50年的寿命,并且保 证绝对的安全性, PE 管道系统连接技术的优劣,直接关系到管网的运行效果和使用寿命。 因此对连接技术的要求就非常严格。

1.2、聚乙烯管道连接技术的发展情况:

聚乙烯燃气管道在熔接技术方面的主要进展有:

1.2.1九十年代电熔连接技术的发展主要体现在:

1) 管件的材质紧跟管材材质的发展, 国际上已有多家电熔管件制造商开发生产 PE100材料的管件。

2)电熔管件的结构经过不断的发展,改进,走向成熟。具有宽的熔接区,较长的插 入深度和冷却区。 GeorgFisher 公司 1997年推出了它的模块化设计的电熔鞍形管件和过渡 管件系统, 实现了由一些基本元件在车间和施工现场组合成所需管件, 减少库存, 方便应用。 3)电熔连接设备已进入第三代(多功能),可以现场进行熔接质量控制,并且确保 设备和安装的可追溯性。

4)电熔管件的自动识别系统可使电能按照一定方式自动输与电熔管件,在九十年代 后期,实现了标准化。有三种类型:数字识别系统,机电识别系统和自调节系统。目前大多 数电熔管件采用的是数字识别系统, 熔接参数以及其它信息以代码的形式记录在条形码、 磁 卡等数据载体上,熔接控制器从上述载体中读出参数后自动控制熔接。

5)近年电熔管件成型技术最主要的进展是成型的自动化。

1.2.2热熔连接的发展:

热熔对接设备的发展方向是全自动化,不仅可消除人为因素,并且可实现可追溯性。 英国燃气公司首先进行研制, 主要是针对大口径管子, 因为传统机器用于直径大于 D315mm 的管子时已出现问题。英国、德国、比利时、法国、美国等均已开发半自动、全自动设备。

对聚乙烯管道热熔对接工艺的研究一直在进行。目前一些主要国家(如英国、德国、 比利时、芬兰等)聚乙烯管道热熔对接的工艺参数不尽相同, 而且由于材料的不断发展,对 工艺变化的要求也是必然的。采用比较广泛的熔接工艺是德国焊接协会(DVS )发布的。 比利时根特大学对 DVS 的熔接工艺改变了两个参数:温度由 215℃提高到 225℃;加热压 力降低了 50%。并认为压力有进一步降低的可行性。 瑞典排污塑料管质量委员会

(KP-Council )根据实际经验的研究认为,冷却时间应进一步延长,特别是对厚壁管材。 1993年,英国水研究中心(WRC )提出一种 “ 双压 ” (dualpressure )连接法用于壁厚大于 20mm 聚乙烯管的连接。该方法与通常的焊接程序的主要差别在熔接阶段的冷却压力降低。 美国天然气研究所(GRI )开发了用于连接和修理聚乙烯天然气输配管线的新方法。该方法 使用了一个称为 “SmartHeat” 的自调、恒温加热的新技术。该技术具有能较好地控制温度, 连接件和装配费用低的优点。

1.3聚乙烯连接方式:

PE 管不能采用溶解性粘合剂与管件连接,它的最佳连接方式是熔焊连接,焊接技术的 发展经历了一定的过程,早期聚乙烯焊接方式有热熔对接连接、热熔承插连接和鞍形焊接。 由于热熔承插连接存在一定的缺点, 通过对连接技术的不断研究, 近来发展了一种新的连接 方式 — 电热熔连接。 相应地, 采用的施工机具是电热熔焊机和热熔对接焊机, 焊接设备应符 合 ISO12176-1或 ISO12176-2的要求。 其次就是与金属管道连接时采用钢塑过渡接头连接。

1.4聚乙烯管道熔接原理:

聚乙烯管道焊接原理是聚乙烯一般在 190℃ ~240℃之间的范围内被熔化(不同原料牌 号的熔化温度一般也不相同),此时若将管材(或管件)两熔化的部分充分接触,并施加适 当的压力 (电熔焊接的压力来源于焊接过程中聚乙烯自身的热膨胀) , 冷却后便可牢固地融 为一体。由于是聚乙烯材料之间的本体熔接,因此接头处的强度与管材的本身的强度相同。

2. 连接注意事项:

PE 管道连接时应注意如下事项:

1.操作人员上岗前,应经过专门培训,经考试和技术评定合格后,方可上岗操作。

2.管道连接前应对管材、管件进行外观检查,符合产品标准要求方可使用。

3.在寒冷气候(-5℃以下)和大风环境下进行连接操作时,应采取保护措施或调整施 工工艺。

4.每次连接完成后,应进行外观质量检验,不符合要求的必须切开返工,返工后重新 进行接头外观质量检查。

3.PE 管道连接技术:

热熔连接和电熔连接方式的优缺点比较如下:

电熔连接

1. 需要有专用的电熔焊机。

2. 适用于所有规格尺寸的管材。

3. 可用于不同牌号、材质的管材与管材、管材与管件连接。

4. 不易受环境、人为因素影响。

5. 设备投资低,维修费用低。

6. 连接操作简单易掌握。

热熔连接

1. 需要有专用的热熔焊机。

2. 一般适用于公称直径大于 63mm 的管材。

3. 适用于同牌号、材质的管材与管材、管材与管件连接。性能相似,不同牌号、材质 的管材与管材、管材与管件连接,需实验验证。

4. 易受环境、人为因素影响。

5. 设备投资高。

6. 连接费用低。

7. 操作人员需进行专门培训,具有一定的经验。

3.1对接焊

对接焊常用于较大直径管的连接,一般大于 D63mm ,将一定温度的加热板放在对好的 两管或管件之间加热一定的时间, 抽掉热板, 将要焊的两端在一定压力下迅速对接在一起并 保压一定时间冷却, 即可形成一个强度高于管材本体强度的接口。 选择的压力要使接触面处 产生所要求的力, 不管摩擦压力损失。 当对接焊机带有液压源时, 力通常被表示为施加的油 缸压力。 对于这样的机器, 要提供一个专门的对照表, 以给出实际的接触面处压力与压力计 指示压力的关系。

3.1.1对接焊周期及参数:

对接焊周期和各阶段的参数参考值见图(1)压力 /时间曲线和表 1,说明如下。

a. 总则

T 加热板温度,以测量与管材或管件端面接触的加热板表面区域的温度为准。

b. 阶段 1:预热

p1—— 预热阶段端面压力 /(N/mm2)(Mpa )

B1—— 初始翻边 /mm

t1—— 形成要求翻边宽度时的时间 /s

c. 阶段 2:吸热

p2—— 吸热阶段界面压力 /(N/mm2)(Mpa )

t2—— 吸热时间 /s

d. 阶段 3:撤回加热板

t3—— 从移开加热板到两熔接面接触的时间 /s

e. 阶段 4:加压

t4—— 从介面接触到升到规定压力所要时间 /s

f. 阶段 5:对接

p5—— 对接阶段接触面的压力 /(N/mm2)(Mpa )

t5—— 恒定压力下的时间

g. 阶段 6:冷却

t6—— 冷却时间,此时不能施加额外的力,可取出冷却 /s。

B2—— 最终翻边宽度 /mm。 表中没有对其说明是由于 B2受 PE 材料类型、 生产过程 (挤 出或注塑成型) 、使用的加热板类型、温度和焊接周期的影响,因此很难确定一组翻边宽度 值。不过,只要按连接程序操作,就是一个良好的象征。一种确定可接受的翻边宽度值 B2的方法是在实验的基础上进行的, 在规定条件下使用管材和对接焊机。 从在连接程序规定的 条件下制作的几个接头确定一个平均值 B2。

参数 数值 单位

加热板温度, T63≤dn≤250250<dn 210±10225±10 ℃

1 压力, p11) 0.18±0.02 N/mm2(Mpa )

时间, t1翻边宽度, B1 达到 B 所要时间 dn≤180:1<B1≤2180<dn≤315:2<B1≤3315 <dn :3<B1≤4 Smm

2 压力, p21) 0.03±0.02 N/mm2(Mpa )

时间, t2 (30+0.5dn) ±10 s

3 时间, t3 最大:3+0.01dn≤8 s

4 时间, t4 最大:3+0.01dn≤6 s

5 压力, p51) 0.18±0.02 N/mm2(Mpa )

时间, t5 最小:10 min

6 时间, t6 最小:1.5en 最大 20 min

1)此压力为接缝压力

表中参数为通用指导参数,仅供参考。不同制造商的熔接参数不尽相同,用户必须严 格执行。

3.1.2管道对接焊程序:

下面概述了在规定的对接焊周期和温度下,制作对接焊接头所必须的操作过程:

-尽可能减少拖动阻力,例如使用管材滚动

-在对接焊机上夹紧管材或管件的插口端

-清洁插口端

-检查对接焊机是否与管材直径和规定的对接周期匹配

-移动可动夹具, 将管材端部靠在铣刀上刨平。 靠近压力应满足以使铣刀两侧能产生稳 定的薄片。当管材端面或管件端面平整并互相平行时,刨平工作就算完成了

-降低压力,保持铣刀转动以避免管材和管件起毛刺。向后移动夹具并移走铣刀

-使对接焊机上的管材或管件互相接触并检查对其情况。 管材或管件的插口端应尽可能 对齐,不超过连接程序中规定的最大偏移量即管材壁厚的 10%,不足 1mm 的按 1mm 计。

-刨平后管材和管件端面之间的间隙应尽可能小, 不应超过连接程序中规定的最大间隙, 具体为:

1) dn <2250.3mm

2) 225≤dn <400 0.5mm

3) 400≤dn1mm

-测量由于对接焊机的摩擦损失和向前移动可动夹具的拖动阻力所产生的额外阻力, 并 将这个压力加到要求的对接焊压力上

-如果有必要, 清洁焊接表面和加热工具。 加热工具上的聚乙烯残留物应用木质刮刀刮 掉;

-检查加热工具焊接表面涂层是否完整并没有划伤;

-检查加热工具温度是否正确;

-将加热工具放在管材端面之间, 使对接焊机上的管材靠近加热工具并施加一定的压力 (包括测量的额外压力),直到熔化翻边达到规定的宽度;

-降低压力,使管材端面和加热工具之间刚好保持接触;

-达到吸热时间后, 向后移动对接焊机可动夹具并移走加热工具。 快速检查加热后的管 材端部, 确定在移动加热工具过程中是否损伤熔融的端面, 然后再次移动对接焊机可动夹具, 使管材端面接触。这个松开和靠近的时间应在连接程序规定的最长时间之内

-不用时,要把加热工具储存保护好。

-在整个对接过程和随后的冷却过程中, 对接焊机应保持一定压力 (应重视关注冷却过 程,冷却好坏直接影响产品质量)。

-达到对接焊和冷却时间后,卸去对接焊机的压力,使压力为零。

-移动管材时,避免碰撞熔接处。

热熔焊时应特别注意卷边、压力和焊接时间的控制,严格按照规定的参数操作。合 格的焊口应有两翻边,焊道翻边卷到管外圆周上,两翻边的形状、大小均匀一致,无气孔、 鼓泡和裂纹,两翻边之间的缝隙的根部不低于所焊管子的表面。

3.2电熔熔接:

电熔焊接的关键是设计先进的电熔管件, 其基本原理包括加热、 利用焦耳效应、 集成在 管件内表面 (焊接表面) 的电阻线圈、引起线圈附近的材料熔化, 从而使管材与管件熔接在 一起。电熔管件一般包括套筒、鞍形、变径、等径三通、异径三通和弯头等。可用于与用不 同类型聚乙烯材料和不同熔体流动速率材料制造的干线、支线管材或插口管件连接。

3.2.1温度:

对于环境温度的变化, 只要这些变化在连续程序规定的范围内, 不需采取特殊的预防措 施就可以进行焊接操作, 。 如果有必要对输出到管件的电能进行一些调整, 以适合极限环境 温度的要求,应该使用适当的电熔设备。

3.2.2电熔焊接设备:

电熔焊机是利用电源 (发电机或公共用电),为管件提供正确的焊接参数的,如果有必 要,还要考虑环境温度。焊接参数是施加电压和 /或电流及焊接时间。如果用发电机作为电 源, 它应能输出管件所需要的能量并考虑焊机和发电机的电的特性。 发电机应具备适当的保 护和安全装置, 以符合有关标准的要求。 在有些情况下, 焊机和发电机可能要组合成一个整 体。 电熔焊接设备应符合 ISO 12176-2。 焊接设备工况不好时, 不可能有高质量的焊接接头。 焊接设备的维护非常重要,应定期进行。

3.2.3电熔焊接程序:

下面概述了电熔焊接的操作过程。

-电熔管件应包装保护好,直到准备连接到管材或插口管件止为止。在开始焊接前,焊 接面应干燥

-确保电熔管件与环境温度、管材或插口管件系列或 SDR 值是匹配的。

-对于所有类型的电熔管件,都要使用复原和对正夹具,以减少管材不圆度、偏移和在 连接与冷却阶段的移动。

-刮掉管材或插口管件外层焊接表面,以切除氧化的材料。用适当的工具,如手动或机 械刮刀进行这一操作。 推荐使用机械刮刀。 应沿管材或插口管件端部的整个外圆周进行刮皮。 当使用鞍形或鞍形三通时,至少要在焊接区域刮皮。刮皮深度大约 0.2mm 。

-承插电熔管件连接时,用塑料管材切刀或带切削导向装置的细齿锯切断管材,并使其 端面垂直于管材轴线。用小刀切除内部边缘的毛刺。

-确保可以检查插入深度(例如标记插入深度)。将承口管件滑入插口端并正确定位。

-如果采用通套连接,将电熔套筒件完全推入到其中一个管材端部上,在两个管材端部 被夹紧后, 再将电熔套筒件往回推, 这样两个管材端部都被管件套住。 检查两个管材端部的 插入深度。

-固定对正夹具或定位夹具,检查管材端部是否对正。

-打开管件护帽,接好焊机导线,按给定参数焊接。

-焊接完毕后,检查观察孔内物料是否顶出,焊缝处是否有物料挤出。合格的焊口应是 在电熔焊过程中, 无冒烟 (着火) 、 过早停机现象, 观察孔有物料顶出, 焊缝处无物料挤出。

3.3钢塑连接:

PE 管道在和钢管及阀门连接时采用钢塑过渡接头连接和钢塑法兰连接。对于小口径的 PE 燃气管 (dn≤63) , 一般采用一体式钢塑过渡接头; 对于大口径的 PE 燃气管 (dn >63) , 一般采用钢塑法兰连接。目前大口径如 dn315的一体式钢塑过渡接头我们公司已经成功开 发生产 .

3.3.1钢塑过渡接头

①钢塑过渡接头 PE 管端与 PE 管道连接按热熔和电熔连接方法处理。

②钢塑过渡接头钢管端与金属管道连接应符合相应的钢管焊接、 法兰连接以及机械连接 的规定。

③钢塑过渡接头钢管端与钢管焊接时,应采取降温措施。

3.3.2钢塑法兰连接

① PE 管端与相应的塑料法兰连接、热熔和电熔连接方式处理。

②钢管端与金属法兰连接,应符合相应的钢管焊接、法兰连接以及机械连接的规定。 ③将金属法兰和塑料法兰活套形式连接。活套法兰片应防腐处理以提高使用寿命。

4. 结束语

连接技术的优劣是影响管道质量和使用寿命的重要因素之一, 可靠先进的连接技术为聚 乙烯管道的广泛应用提供了保障。 所以很有必要了解和掌握 PE 管道连接的各种技术, 以保证 PE 管道系统的安全性。充分发挥 PE 管道系统优越性。

在工程量时需按分类, 并单独计算分部工程量

1、中将照明、动力、防雷接地、电话、电视、网络、安防、报警等分别按分部计算汇总；

2、给排水专业中将泵房、排水、给水、热水、雨水、压力排污、消防等分别按分部计算汇总；

3、注意室内消火栓工程因需记取调试费，必须单独分类，不得和给排水混为一体

4、注意图纸上没有体现的项目

需单独列项的项目如：

支架制安、调整试验，电机接线和调试：补计主材费的干粉灭火器、电焊机等。

不需要单独列项但应按工作内容计算的项目如：

套管、消毒冲洗、水压试验、除锈刷油、保温、、端子接线、墙面开槽、打洞、零星土石方、管道碰头等

1. 注意计算修缮装饰工程中需要配合卫生间烘手器、手纸盒、镜子、肥皂盒等项目

2. 工程量计算书需按分部、分项、分类、分层或分段标注填写，并将超高、管道井、保温部分单列，以便于编制清单或套定额；

3. 配电箱计算时,把箱内的端子和电缆头直接写在配电箱的下面,组价时便于计算端子数量和附加工程量,(做成电子表格自动计算更好)

4. 工程量清单套价时,注意不要漏计主体结构调整系数.及消火栓管道的调试费，超高费，高层增加费，脚手架搭拆费、以及站类工程调试费等。

电气部分：

1. 计算配管时，注意楼层高度便于计算垂直管线长度，把明配线管和暗配线管按规格分类计算， 注：明配管沿墙敷设定额已经包括支架敷设，吊顶内配管支架需单独计算，

2. 电气设备配电箱为设备自带时，仅计算安装费及调试费（如变频控制调试），设备主材单价计入相应设备报价中，（需要水电暖图纸相互对照）

3. 有地辐热的工程计算配管时，注意增加地辐热所占楼层厚度

4. 电缆在管道井敷设时，注意电井是否为垂直通道，若楼层电井内设置的垂直桥架敷设电缆，套用垂直通道电缆敷设。

5. 10KV一下架空线路中的丘陵、山地的概念;丘陵是1KM以内地形起伏高差30~50m以内的地带，一般山地是指250m以内地形起伏高差在30~50m以内的地带。

6. 工程量清单套价时需要配套计算的工程量：

配 电 箱（箱内端子接线、落地式有基础槽钢制作安装）；

电 机（电机检查接线、调试）注意设备成套配置的电机不做调试

防雷接地（高层铝窗接地、跨接、测试、均压环、等电位调试等）

母线桥架（桥架配件，支架制安，插接箱安装、调试）插接母线不做调试

电 缆 （保护管、电缆头、乘系数、防火措施、挖土方、铺砂盖砖）

配 线 （分清种类 管内或桥架敷设）

给排水部分：

1. 管道清单组价时，配套的防水套管按管道直径计算，一般钢套管按管道本体大两号计算。

2. 在计算水泵房工程量时，有些图纸仅示意水泵位置，无详图，需参考标准来计算，并考虑每台水泵4个减震器、两个泵连接大小头、两个软接头、一个止回阀、两个隔断阀、一个泄水阀、一个压力表以及泵基础灌浆等；热水泵有温度计，水处理器；污水泵有液位控制器。若土建图无水泵基础，要计算型钢支座。

3. 在计算热交换器或容器类要考虑配套温度计、压力表、排气排水阀、保温、支架，消毒冲洗、压力试验，其中温度计要计算配套套管，压力表要计算取源附件配合安装和压力表弯安装。容器的水压试验、水冲洗，保温等。

4. 管道工程量计算时注意，室内管道已经包括了支架制安，室外管道支架要单独计算.

5. 注意给水塑料管套定额按De外径考虑，图纸设计一般为DN（工程直径）内径。

暖通部分：

1. 风管系统计算时需扣除各种部件所占长度（各种调节阀、消声器、静压箱、风机）

2. 风管的支架定额内已包含，但支架的除锈刷油要计算，风管若设计刷油时要计算。

3. 风机盘管计算时需考虑配套的1个自动排气阀、2个控制阀、1个电动两通阀、1个过滤器、一个温控器，

4. 空调机组计算时考虑配套的2个自动排气阀、2个压力表及温度计、2个控制阀、1个电动调节阀、2个软接头、1个过滤器、一个温控器，支架制安。

5. 冷却塔计算时考虑2个供回控制阀、电动阀、补水阀、泄水阀、浮球阀。

6. 风机或空调机组安装要注意风机减震器、帆布软连接、设备支架制安及除锈刷油。

7. 柜式风机箱按离心式风机套定额。

8. 板式排烟口，正压送风口，采用电动装置要套用防火阀安装项目。若无手动要有调节阀安装项目.（注意此类风口一般为组合体）

9. 矩形风管当边长大于（水平面边长）》$2 时必须设置导流叶片

10. 多联体空调器适用于一台室外机多台室内机的室外机安装，其室内机套用风机盘管（壁挂式）安装；采用非水介质的冷媒需要根据实际需要另外计算。

11. 人防密闭套管： Ⅰ型密闭套管：适用于取样管、测压管和压缩空气管及铁皮风管直接浇入混凝土墙的套管， Ⅱ型密闭套管：适用于铁皮风管不直接浇入混凝土墙的套管， Ⅲ型密闭套管：风管穿砖墙的套管，定额中不含堵洞费用，执行土建定额。

12. 分体式空调器安装包括室内机、室外机的安装。

市政安装：

1. 路灯计算时应注意：灯具基础开挖土方，灯具基础、灯杆、灯架、光源、引下线、端子板，端子板接线、接地极、接地跨价及接地极调试

2. 灯具高度大于 10米，人工费*1.4系数，注意地材按现行市场价调整。

3. 市政管道及石油专业类管道安装需单独计算连接管件，法兰，螺栓等。

完成后自查程序

一、 预算书

1. 补充材料的数量.单价.含量

2. 各册系统调试费

3. 各册子目调价系数(见表)

4. 高层增加费、超高费。主体结构系数

5. 人工调增 如：陕西（232及22文件）

6. 外地材料费调增

7. 各地的税金计取费率不同。

二、 措施费

1. 脚手架撘拆

2. 环境保护费

三、 费用表

1. 检查规费与招标文件一致（保持与土建一致）

2. 注意定额测试费是否计取，注意养老保险统筹是否扣除。

3. 贷款利息是否记取或自主报价

四、 报表

1. 主材报表预览

2. 综合单价报表预览（逐一检查综合单价）

3. 主材表预览

4. 最后一项子目排序

    有些CAD图纸里面会有环形坡道，如何在Revit里面进行绘制呢？下面是绘制环形坡道的一种方法：在软件绘图页面使用”内建模型”命令。

    1.在”建筑”选项卡”构件”里面选择”内建模型”。

    2.选择族类型为”常规模型”并命名为”环形坡道”。

    3.在”创建”选项卡里面选择”放样融合”命令。

    4.选择”绘制路径”选项卡，并创建放样路径为半圆，路径绘制完成后点击”√”完成命令。

    5.在对应的立面视图中编辑轮廓，在”轮廓1″和”轮廓2″中分别绘制两个同长宽的图形，但高度要分别位于标高1和标高2，如下图所示：

    （1）点击”选择轮廓1″，点击”编辑”，选择相应的立面视图。

    （2）轮廓1：在标    高1处绘制一个矩形。

    （3）同理，点击”选择轮廓2″，点击”编辑”，选择相应的立面视图，在标高2处绘制同样的矩形。

    （4）轮廓1和轮廓2绘制完成后，点击”√”,完成环形坡道的绘制。

    免费Revit教学视频。

前言

园林绿化工程是指为建设一项园林绿化工程， 在土地市场、设备市场、技术劳务市场以及承包市场等交易活动中所形成的园林绿化建设工程价格。

园林绿化是项目决策的， 是制定园林绿化投资计划和控制投资的有效工具，也是落实园林绿化建设资金的依据，同时也是评价园林投资效果的重要指标。

园林绿化工程造价管理包括两方面内容，一是园林绿化建设工程投资费用管理， 一是园林绿化工程价格管理。下面，我们就对当前园林绿化工程造价存在的问题进行了分析，并就如何控制园林绿化工程造价谈几点看法。

01 投资决策缺乏科学性经济性

由于园林绿化工程多属市政公益工程， 大多由政府投资建设， 其实施的好坏会对园区功能和日常生活产生深刻的影响。但由于部分地方的长官意识作崇，在进行项目可行性研究时，缺乏科学严谨的工作态度，更别提广泛调查研究、多方案比选了，而是由一些领导拍板定案，靠人脉关系取胜，一些技术先进、功能可靠、经济合理的建设方案得不到重用。在这种情况下，要做好工程造价的控制就十分困难。

02 讲求艺术性与投资金额控制的矛盾

因园林绿化工程具有艺术性、方式多元化、衡量尺度不一等特征，实用性弱于美学需求，所以设计师作品真实意图的表达很容易因投资人设计任务书的局限性受到禁锢。

由于目前园林设计方案未完全进入招投标市场，存在不透明性，设计师的作品过度依赖投资人狭隘的观点和错误的信号， 设计主体思想缺乏统一，导致最优化、最合理、最科学的设计方案被人为肢解，只考虑作品的标新立异、方案的奢华和惟美，无暇顾及经济技术问题， 最终造成园林绿化项目的投资成本不断递增，投资金额与建设成效无法成正比。

03 精通造价员奇缺致造价不合理

相对其他城市公共基础设施建设， 城市园林绿化建设投资金额相对较少， 有限的市场份额使得设计队伍建设进退两难， 设计单位在有限的设计业务中很难在划分及阶段分工上花更多地精力去设置细化。

园林设计队伍中部分设计人员不熟悉本专业的概定额、材料市场价格，而预算人员对工程技术问题往往不太熟悉， 同时受市场份额和企业运作人力资源承受能力的影响， 园林工程在具体专业分工上又不够细化， 专业技术力量上在设计阶段的分布存在严重缺位或配置不合理，导致设计阶段造价控制不严或造价失控。在具体造价实施中， 园林绿林项目设计费的多少取决于工程总造价的高低和建设面积的大小， 致使有的设计单位为了追求利润，盲目扩大工程规模和提高单位面积建造成本，特别在绿化苗木中使用大规格苗木，增加苗木种植密度，过多采用珍稀名贵植物，非常奢侈地使用昂贵的建筑材料，超强度地进行非常规建筑设计等，从而人为地提高了工程造价。

04 计前期调查工作不到位

其一， 城市园林绿化工程多为城市配套工程或在地质条件较为恶劣的山峦、崖壁、滩涂、滨水区等进行建设，其城市地下管网、地质水文、周边环境、服务对象等都直接影响工程建设成本，前期调查的环境基础资料不到位直接影响造价控制。

其二，园林绿化工程不仅具有感官休憩功能，更重要的是体现一种精神意境、历史文化底蕴和人文气息，所以设计前必须认真地对当地的历史脉络、风土人情、地方特色进行翔实地调查研究。如果前期调查不够深入，也会影响园林绿化设计的正确定位，使设计主题偏离，导致设计阶段造价无法把握和工程施工阶段造价无法控制。

05 搞好园林绿化造价控制的措施

1 .要多角度地科学决策，推行招投标机制，形成投资最高限额

园林绿化工程设计通过公开、公平的招投标竞争，能促进设计单位自觉按设计要求提交实用、安全、经济的设计方案。在评标过程中，引入价值工程分析方法，按各评价指标的重要程度分配权重，可选择出最优设计方案，有利于工程投资的控制。

同时，应积极推行限额设计。限额设计是按照批准的可行性研究报告及投资估算控制设计，在保证使用功能的前提下，各专业按分配的投资额进行设计，以使总投资不被突破。在推行限额设计中，依靠技术创新控制工程造价是最有效的手段，提高初步设计概算的精确度， 使之成为设计阶段控制造价的依据，是对投资估算的第一次细化；设计人员和工程经济人员要密切配合， 应用价值工程原理， 做好多方案的技术经济比较，力争用最低的成本，实现工程项目的必要功能。

2. 对园林绿化设计方案进行公开评审、论证、公示以控制造价

发布设计信息后，建设单位首先应组织专家、相关技术人员、相关部及主管领导对收到的设计方案进行评审，通过技术比较、经济分析、效果评价，力求选择经济合理条件下确保使用功能，在满足使用功能条件下追求造型美观，确定以最少的投入创造最大的经济与社会效益的设计方案为中标方案。同时对入选方案和中标方案进行公示，听取社会意见。

3.加强设计变更管理，实行限额动态控制

在园林工程建设中设计变更是不可避免的，如果在设计阶段进行变更，修改图纸即可，若在施工中进行变更，必将造成投资方重大的损失。

该情况园林绿化工程建设中表现尤为突出，例如投资方为了达到立竿见影的建设效果或者施工方为了弥补在投标过程中因不平衡报价损失而采取更改设计的办法（增加综合报价较高的苗木的种植密度、加大苗木规格、更改苗木品种等），使工程的整个投资造价飚升。

倘若进行限额设计，实行限额动态控制，在方案及施工图经济合理的前提下，人为要求进行设计变更的行为将大大减少。

4.加强园林绿化工程实施阶段的造价管理

在园林绿化工程项目的实施阶段，工程预、结算审核方面的控制及管理可分为三个阶段：招标管理阶段、施工管理阶段和结算阶段。在招投标管理阶段中，招标文件应对工程造价的计价方式、定额及费用的取定、增加工程的结算方式等有明确规定。项目实施阶段，必须要按照合同办事，树立法律意识，做好各项资料的记录和收集工作，全面履行合同内容，有效地控制工程造价。

提供的工程量清单，要按照国家或地方颁布的规则即统一的工程项目划分方法、统一的计量单位及统一的工程量计算规则，根据设计图纸计算并予以统计、排列，从而得出清单。对工程量清单中的工程项目应具有调试的概括性，条目要简明，同时不能出现漏项、错项，应保证计价项目的正确性。

要将不同等级要求的工程区划分开，将情况不同、可能要进行不同报价的项目分开。这就要求清单编制人员在编制时，认真研究设计图纸，分析招标文件中所包括的工作内容及不同的技术要求，熟悉所有工作的程序，并且要认真勘测现场情况，尽是预测在施工中可能遇到的情况，对将要影响报价的项目予以划分。

另外，因为工程量清单中计算出的工程量为不完整工程量，考虑建设单位的利益，应明确中标价中的综合单价为不变价，工程量清单的数量按实际施工实做实计。

5.控制材料用量，合理确定材料价格

在工程造价的控制中材料价格的控制是主要的， 材料费在工程中往往占有很大的比重，一般占预算费用的70%，占直接费的80%左右。因此必须在施工阶段严格按照合同中的材料用量控制，合理确定材料价格，从而有效地控制工程造价。

市场经济为材料的供应提供了多种渠道， 而且材料品种价格繁多，造价管理人员应密切注意市场行情，随着工程进展情况深入现场、市场，掌握第一手的施工情况及材料信息，为竣工决算提供有力的依据。

6. 严把变更关，将园林绿化工程预算控制在概算内

在园林绿化施工中引起变更的原因很多， 如工程设计粗糙，使工程实际与发包时提供的图纸不符；当前市场供应的材料规格标准不符合设计要求等， 这些问题的产生给工程造价留下活口因素。所以在施工过程中，必须严把变更关，严禁通过设计变更扩大建设规模，提高设计标准，增加建设内容等，最好实行“分级控制、限额签证”的制度。

对必须发生的设计变更， 尤其是涉及到费用增减的设计变更， 必须经设计单位代表、建设单位现场代表、监理工程师共同签字，而且应尽是提前实现这类型变更，减少损失，因为已完成或部分完成的工程内容还需拆除，势必造成重大变更损失。为此，应指派工程造价管理专业人员常驻施工现场，随时掌握、控制工程造价的变化情况。

7.严格现场签证管理，掌握工程造价变化

在施工过程中，建设单位要加强现场施工管理，督促施工方按图施工，严格控制变更洽商、材料代用、现场签证、额外用工及各种预算外费用，对必要的变更，应做到先算账，后花钱，变更一旦发生就及时计算因工作量变更而发生增减的费用，随时掌握项目费用额度，避免事情积压成堆，对工程造价心中无数。建设单位的现场代表要督促施工方做好各种记录，特别是隐蔽工程记录和签证工作，减少结算时的扯皮现象。许多工程就是由于现场签证不严肃，给工程结算带来非常大的麻烦，导致相当大的经济损失，因此严格现场签证管理，是施工阶段控制工程造价的关键。

8.加强结算管理，严格把好审核关

在工程竣工决算时，审核人员应坚持按合同办事，对工程预算外的费用严格控制， 对于未按图纸要求完成的工作量及未按规定执行的施工签证一律核减费用； 凡合同条款明确包含的费用，属于风险费包含的费用，未按合同条款履行的违约等一律减费用，严格把好审核关。

对工程量的审核应根据施工承包合同要求， 对施工过程中出现的设计变更、现场签证等进行审核，不能多算或不按规则计算， 在要求施工企业报送相应的工程计算式和材料用量明细表的同时， 造价管理单位也要编制一份完整的结算书和材料用量明细，这样比照审核，才能做到客观、公正、合理，准确进行计量审核。其次，在结算审核中，还应注意审核项目的单价、结算书中分项的正确性及程序及准确性，结合现场的实际情况分析计算。

结语

园林工程设计阶段的造价控制管理，涉及面广、环节多，相应的外部环境还不成熟， 要做好这项工作应从行业做起，在政府有关部门的支持下加强管理，科学引导，使广大园林工作者充分认识到设计阶段造价控制管理的重要意义。
