新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。

各层的“模板图”及“板配筋图”可按本节所述方法绘制。

⒈尺寸线标注：

通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。标注要求同前所述。

⒉平面图中梁、柱、剪力墙等构件的画法：

原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的承重结构断面应涂黑色。

凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。构件大样图应加索引。

对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。如有凹板，应标出其相对标高及板号。

楼梯间在楼层处的平台梁板应归入楼层结构平面之内。对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。

⒊绘图顺序：

一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。

板底、面钢筋均用粗实线表示，宜画在板的1/3处。文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。所有直线段都不应徒手绘制。

双向板及单向板应采用表示传力方向的符号加板号表示。

在板号下中应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。

在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。

过梁（GL）应编注于过梁之上的楼层平面中。

梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。

⒋底筋的画法

结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。

底筋一般不需注明长度。绘图时应注意弯钩方向，且弯钩应伸入支座。

对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。

分布筋只在结构总说明中注明，图中不画出。

⒌负筋的画法

同一种板号组合的支座负筋只需画一次。如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。

板的跨中不出现负弯矩时，负筋从支座边可伸至板的L0/3（活载大于三倍恒载）、L0/4（活载不大于三倍恒载）、或L0/5（端支座）。L0为相邻两跨中较大的净跨度。双向板两个受力方向支座负筋的长度均取短向跨度的1/4。钢筋长度应加上梁宽并取50mm的倍数。板的跨中有可能出现负弯矩时，板面负筋宜采用直通钢筋。

负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度均不包括直弯钩长。

板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。

⒍其他

对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。

板面标高有变化时，应标出其相对标高。

砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。

一、框架梁、柱配筋图

⒈框架大样图可用1:40比例绘制。各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。

⒉完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。

⒊柱的纵向钢筋纵向钢筋用粗实线表示。Ⅰ级钢筋的切断点要画弯钩；Ⅱ级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采用机械连接或等强度对接焊，接点或焊点用圆点表示。箍筋可用中粗实线表示。

⑴柱的纵筋采用机械连接或等强度对接焊时，应标出接点位置；当采用搭接连接时，要标出搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋需要分批接驳时，应标出每次接驳的位置。

⑵柱中插筋及切断钢筋的锚固长度LaE，可采用文字说明的方法注明。

⑶顶层柱顶柱筋及梁筋的锚固做法，应在图上有所表示。

⑷柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。

⒋柱的箍筋

⑴柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋做法应在图上注明；

⑵箍筋按规定需采用复合箍筋时，应在柱剖面旁边用示意图表示复合箍筋的做法，并注意箍筋末端弯钩的画法。

⒌梁的纵向钢筋

⑴悬臂梁负筋，应与框架梁边跨的负筋一起考虑，绘图时可根据需要进行调配，以免支座钢筋过密。

⑵梁纵筋由于构造原因不能伸入邻跨时，可将部分钢筋向下或向上锚入柱内，绘图时可根据需要调整配筋。

⑶梁的支座负筋分批切断时，在图中应分批标明切断点位置。为便于区分钢筋，详图中宜加上钢筋编号。

⑷抗震设计时框架梁的贯通钢筋，当采用机械连接或等强度对接焊接长时，应标出接点位置；当采用两端与支座负钢筋搭接的方式或在跨中一次搭接的方式接长时，应在图纸上注明搭接位置及长度。

除贯通筋外，有时尚需增加架立筋以满足箍筋肢距的需要，此时应将贯通筋与架立筋分别标出。

⑸梁端底筋及面筋锚入柱内的锚固长度LaE，可采用文字说明的方法。

⒍梁的吊筋

梁侧有集中荷载（次梁）作用时，应标出吊筋及附加箍筋的位置，并画出吊筋的大样。

⒎梁的箍筋

梁端箍筋加密区的范围、加密区及非加密区的箍筋做法应在图上注明；

⒏梁的腰筋

梁的腰筋为按构造配置时，长度伸至梁端即可；按计算（抗扭或侧向抗弯）而设置的腰筋，其锚入柱内的长度为LaE，绘图时须注意其区别。

⒐梁剖面大样

梁剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。

采用复合箍筋时，应在剖面旁边用示意图表示复合箍筋的做法。抗扭箍筋应注意箍筋末端弯钩的画法。

二、剪力墙配筋图

⒈剪力墙配筋平面图及剖面图的比例可与框架大样图相同。连梁因为钢筋通长配置，故截面及配筋相同的连梁可只作一个剖面，比例可用1:20或1:30。

⒉用一度尺寸线标明层高及连梁高，注上连梁顶的标高。标明剪力墙的定位轴线、开口尺寸、各片墙的厚度、宽度及端部暗柱或明柱的尺寸。

对平面或剖面中的孔洞（如电梯井、门洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。

⒊剪力墙的钢筋

⑴剪力墙各种钢筋的用量应在平面及剖面图中适当表示。当竖向钢筋沿高度减少时，要标出考虑锚固长度后纵筋的切断位置。

⑵连梁的底筋、面筋、腰筋、箍筋以及拉结筋的数量及构造要求,应在图上表达清楚。

钢筋均用粗实线表示。Ⅰ级钢筋的切断点画弯钩，Ⅱ级钢筋画短斜线。

⒋剪力墙的水平钢筋与竖向钢筋的关系、拉结筋的做法、钢筋的搭接做法、水平钢筋转角构造、顶层竖筋与屋面板的锚固、墙与柱之连接等构造做法，应在施工图中或在（高层）结构说明中表达清楚。

三、楼梯配筋图

楼梯配筋图可结合建筑施工图，在其楼梯剖面大样图预留的位置直接绘出。

板式楼梯的配筋一般采用楼梯表的方式表达，详见10.2.3节。

梁柱表法施工图

一、柱表

柱表的形式有多种，应选用符合设计要求的柱表。填表前应将柱表中大样和表中符号相对照，真正搞清方可填写。下面以图10-1为例说明柱表的填写方法。

⒈柱号、层次应由下而上排列，Hj、H。应各占一行，当几层柱截面及配筋相同时，可用一行表示，如“3～5层”。

⒉各栏数值如上下相同，可采用上下填写、中间打相同号“｀｀”的方法表示。不得采用只填上段数值，下段打相同号的方法。

⒊柱高计算起点以下（Hj/H。段）的纵向钢筋与首层相同，所不同的是箍筋。基础至刚性地面（H。段）的箍筋宜全长加密，而基础内（Hj段）的箍筋不受剪，只起固定作用，一般不少于“上中下各1φ8”（此处箍筋直径应与上层的箍筋直径相同）。

⒋截面型式及尺寸应按柱表中提供的柱截面型式填写。必要时，可对柱表中的柱截面型式进行修改或补充。

⒌柱表中①号竖筋是特指2根角筋，②、③号筋是指单侧用量。

⒍柱表中没有标注箍筋加密区长度Ln的栏目时，可利用“备注”一栏标注。

⒎柱表说明中，要填写设防烈度、抗震等级、竖筋接头的做法及搭接长度等内容。

图10-1中KZ3柱的配筋与图10-4中的柱平法施工图示例相同，读者可作一对照。

二、梁大样及梁表

梁表也有多种形式，应选用符合设计要求的梁表。填表前应与图对应搞清各符号含义。下面以图10-2为例说明梁表的填写方法。

⒈梁号应由基础梁开始往上按施工顺序逐层填写，同一层先填框架梁再填次梁、梯梁；当几层框架梁（如三至五层的第３号框架梁）相同时，“梁号”可表示为“3～5KL3”等；连续梁的“分号”可只填跨号（如-1，-2，-P等）。

⒉基础梁及独立梁的梁顶标高一定要填写。基础梁的梁顶标高一般可取室内设计标高以下50mm；外墙下的基础梁，尚应使梁底低于室外地面设计标高，以免外墙面因沉降不同出现开裂现象。

⒊截面型式及截面尺寸应按梁表中的梁截面型式填写。必要时，可对其作出修改或补充。

⒋梁的跨度一般按轴线距离填写（单位：毫米），支座宽则从轴线计起，悬臂跨应填写端部尺寸h1等。

⒌梁表中①②号筋必须逐跨填写，不得使用相同号“｀｀”。梁的底筋如分排放置时，应用㈡、㈢或“上、下”注明；①②号筋不标注S1、S2长度时，按梁表说明第７条的规定执行，应在该条文处填写锚固长度为40d（不少于LaE），d为钢筋直径。

⒍在某一梁跨内所填的⑧及⑨号钢筋如无注明“左”或“右”时，是指该跨右端支座（按分跨编号循序而言）的钢筋，填写时应特别注意。

⒎梁表说明第８条中，⑤号筋与⑦、⑨号筋的搭接长度宜改为40倍⑤号筋直径（不少于受拉搭接长度），以满足作为贯通筋的要求。　

⒏⑦号筋的C5及La长度，可取50mm的倍数；⑨号筋如分排放置，要用㈡、㈢或“上、下”注明；④⑤号筋的截面积应不少于⑦或⑨号筋截面积的1/4；⑩号筋等的C1长度，不宜少于C2的1.5倍，伸至内跨应不少于Ln/3。

⒐通长钢筋应注明“通长”字样并说明允许搭接的部位；如采用④号连通筋，除首跨C1及末跨C2需填写外，其余均用“连通”或“*”号表示。

⒑悬臂跨⑩号或支座的⑦、⑨号钢筋互相搭接而不需要④⑤号筋时，宜用斜线将该项划去，以方便检查有否遗漏。

⒒箍筋要注明端部及跨中的范围；如为抗扭箍，要在旁边注明“（抗扭）”。

⒓次梁作用处，除2根吊筋外，每侧宜再加3到4个密箍；悬臂端集中力处，宜再加4个密箍；密箍直径与该梁段其它箍筋相同，间距为50mm。

⒔腰筋为一排时，不必写排数。

三、楼梯表

目前流行有多种式样的楼梯表，其表达方式、符号不尽统一，但其填写方法都相似。

⒈梯板号：应由首层（或地下室）第一跑开始按施工顺序由下往上进行编号。折板式楼梯的上、下跑梯板由于类型不同，不能用同一编号。编号时应结合楼梯间剖面大样进行。

⒉梯板的跨度、厚度、踏步尺寸等，应按大样图对应填写，单位为毫米。

⒊梯板的负筋长度：在所选楼梯表的大样中，应留意标注的负筋长度是水平投影还是与梯板方向平行的长度。

⒋当梯板底筋要在弯折处分开锚固时，底筋应分段填写，并标注锚固长度；弯折处的负筋长度应加长，见2.4.1节。

⒌首段梯板应支承于基础梁或地下室底板，不应采用天然地基基础。如梯表提供的大样图不符合要求，可作修改或另绘大样。

⒍梯表说明中，应填写混凝土强度等级；梯板的分布筋宜改为φ8@250；梯扶手下应另加2φ12。

10.2.4平法施工图

按平法设计的配筋图，应与相应的“梁、柱、剪力墙构造通用图及说明”配合使用。各类构件的构造通用图及说明都是简明叙述构件配筋的标注方法，再以必要的附图展示构造要求。目前已有多种与平法或“原位图示法”配套使用的“通用图及说明”，选用时应与国家标准《平法规则》相符合。并在各类构造通用图说明的空格处填上需要的内容。

一、柱平法施工图

柱平法施工图有列表注写和截面注写两种方式。柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

在平法施工图中，应在图纸上注明包括地下和地上各层的结构层楼（地）面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10-3示例(实际图纸粗线只画其中一项）。

结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。

⒈列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值，并配以各种柱截面形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》。

⒉截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。

⑴在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。

⑵柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。

　⑶当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。

⑷必要时，可在一个柱平面布置图上用小括号“（）”和尖括号“<>”区分和表达各不同标准层的注写数值。

⑸如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。

二、剪力墙平法施工图

剪力墙平法施工图也有列表注写和截面注写两种方式。剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

剪力墙平面布置图可采取适当比例单独绘制，也可与柱或梁平面图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制。

在剪力墙平法施工图中，也应采用表格或其他方式注明各结构层的楼面标高、结构层标高及相应的结构层号。

对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。

⒈列表注写方式：把剪力墙视为由墙柱、墙身和墙梁三类构件组成，对应于剪力墙平面布置图上的编号，分别在剪力墙柱表、剪力墙身表和剪力墙梁表中注写几何尺寸与配筋数值，并配以各种构件的截面图。在各种构件的表格中，应自构件根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，详见《平法规则》。

⒉截面注写方式：在分标准层绘制的剪力墙平面布置图上，直接在墙柱、墙身、墙梁上注写截面尺寸和配筋数值。

⑴选用适当比例原位放大绘制剪力墙平面布置图。对各墙柱、墙身、墙梁分别编号（编号方法可见第一章）。

⑵从相同编号的墙柱中选择一个截面，标注截面尺寸、全部纵筋及箍筋的具体数值（注写要求与平法柱相同）。

⑶从相同编号的墙身中选择一道墙身，按墙身编号、墙厚尺寸，水平分布筋、竖向分布筋和拉筋的顺序注写具体数值。

⑷从相同编号的墙梁中选择一根墙梁，依次引注墙梁编号、截面尺寸、箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差。墙梁顶面标高高差，是指相对于墙梁所在结构层楼面标高的高差值，高于者为正值，低于者为负值，无高差时不注。

⑸必要时，可在一个剪力墙平面布置图上用小括号“（）”和尖括号“<>”区分和表达各不同标准层的注写数值。

⑹如若干墙柱（或墙身）的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱（或墙身）号。

⑺当在连梁中配交叉斜筋时，应绘制交叉斜筋的构造详图，并注明设置交叉斜筋的连梁编号。

三、梁平法施工图

梁平法施工图同样有截面注写和平面注写两种方式。当梁为异型截面时，可用截面注写方式，否则宜用平面注写方式。

梁平面布置图应分标准层按适当比例绘制，其中包括全部梁和与其相关的柱、墙、板。对于轴线未居中的梁，应标注其定位尺寸（贴柱边的梁除外）。当局部梁的布置过密时，可将过密区用虚线框出，适当放大比例后再表示，或者将纵横梁分开画在两张图上。

同样，在梁平法施工图中，应采用表格或其他方式注明各结构层的顶面标高及相应的结构层号。

⒈截面注写方式，是在分标准层绘制的梁平面布置图上，从不同编号的梁中各选择一根梁用剖面号引出配筋图并在其上注写截面尺寸和配筋数值。截面注写方式既可单独使用，也可与平面注写方式结合使用。

⒉平面注写方式，是在梁平面布置图上，对不同编号的梁各选一根并在其上注写截面尺寸和配筋数值。

平面注写包括集中标注与原位标注。集中标注的梁编号及截面尺寸、配筋等代表许多跨，原位标注的要素仅代表本跨。具体表示方法如下：

⑴梁编号及多跨通用的梁截面尺寸、箍筋、跨中面筋基本值采用集中标注，可从该梁任意一跨引出注写；梁底筋和支座面筋均采用原位标注。对与集中标注不同的某跨梁截面尺寸、箍筋、跨中面筋、腰筋等，可将其值原位标注。

⑵梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。

表10-1

梁类型代号序号跨数及是否带有悬挑

楼层框架梁KLXX(XX)或(XXA)或(XXB)

屋面框架梁WKLXX(XX)或(XXA)或(XXB)

框支梁KZLXX(XX)或(XXA)或(XXB)

非框架梁LXX(XX)或(XXA)或(XXB)

悬挑梁XLXX

注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。

例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑。

⑶等截面梁的截面尺寸用bXh表示；加腋梁用bXhＹLt×ht表示，其中Lt为腋长，ht为腋高；悬挑梁根部和端部的高度不同时，用斜线“/”分隔根部与端部的高度值。

例：300×700Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250；

200×500/300表示悬挑梁的宽度为200，根部高度为500，端部高度为300。

⑷箍筋加密区与非加密区的间距用斜线“/”分开，当梁箍筋为同一种间距时，则不需用斜线；箍筋肢数用括号括住的数字表示。

例：φ8@100/200(4)表示箍筋加密区间距为100，非加密区间距为200，均为四肢箍。

⑸梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/”分开；同一排纵筋有两种直径时，则用加号“+”将两种直径的纵筋相连，注写时角部纵筋写在前面。

例：6φ254/2表示上一排纵筋为4φ25，下一排纵筋为2φ25；

2φ25+2φ22表示有四根纵筋，2φ25放在角部，2φ22放在中部。

⑹梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；支座两边的上部纵筋相同时，可仅在支座的一边标注。

⑺梁跨中面筋（贯通筋、架立筋）的根数，应根据结构受力要求及箍筋肢数等构造要求而定，注写时，架立筋须写入括号内，以示与贯通筋的区别。

例：2φ22+(2φ12)用于四肢箍，其中2φ22为贯通筋，2φ12为架立筋。

⑻当梁的上、下部纵筋均为贯通筋时，可用“；”号将上部与下部的配筋值分隔开来标注。

例：3φ22；3φ20表示梁采用贯通筋，上部为3φ22，下部为3φ20。

一、施工前准备

1.在伸缩缝施工前，上报详细的施工组织设计方案，要求精心组织、统筹安排，严格按照施工规范进行控制。

2.成立专业施工操作组，包括切缝组、开槽组、安装组、混凝土浇筑组，明确任务，做到职责分明。

3.驻地监理对切缝、开槽、型钢安装、浇筑混凝土等各道工序的施工均应进行认真的检查，验收合格后方可进入下一道工序，同时对型钢安装、浇筑混凝土等重要工序均要全过程旁站。

4.做好施工前准备工作，包括熟悉图纸、安装操作规程，并进行施工操作规程培训；对伸缩缝的位置编号进行检查，对伸缩缝进行顺直度、平整度扭向及间距进行检查验收工作；机械设备配备齐全，小型机具应全部到位，尤其是发动机，必须检查其完好率，同时确保有一台作为备用，保证施工顺利进行；合理选择拌和站及混凝土的运输，长距离运输容易出现离析，应尽量保证拌和站的位置使运输距离短；配备彩条布、土工布、钢板或帆布，以防止路面污染；做好施工警示标志，加强交通管制，确保施工质量。

二、影响伸缩量的基本因素

1.温度变化时影响伸缩量的主要因素。由于我国幅员广大，温差悬殊、变差幅度各地不一，兹推荐下列数据供设计参考使用，由于温度使桥梁内部温度分布不均匀会引起大跨径桥梁端部产生角变位，一般跨径比值较小，可不予考虑；大跨径桥梁，设计时应予以考虑。

2.混凝土的徐变和收缩钢筋混凝土桥及预应力混凝土桥需考虑其徐变及收缩。收缩量以温度下降20摄氏度来换算。应当考虑安装时混凝土的徐变和收缩已完成的部分，为此应将全部徐变和收缩量乘以折减系数。徐变的龄期是以施加预应力后的时间计算，收缩是以浇筑混凝土以后到安装时的全部龄期计算，设置伸缩装置后施加预应力需另加。

3.各种荷重引起的桥梁挠度活载、恒载等会使桥梁端部发生角变化，而使伸缩装置产生垂直、水平及角变化。如果梁比较高，且伴有振动的情况，应格外注意。由于加宽桥面而要设置纵向伸缩装置时，由于跨中挠度较大，还应注意在振动是变位随时间变化的相位差。

4.地震影响使狗再无变位地震对伸缩装置的变位影响比较复杂，目前还难以把握，在设计伸缩装置时一般不予考虑；但如有可靠资料能算出地震对桥墩台的下沉、回转、水平移位及倾斜量时，在设计时给以考虑当然更好。

三、施工工艺控制

1.切缝：要求在切缝伸缩缝之前必须对沥青油面平整度进行检测，根据实际平整度情况考虑是否适当扩大切割面的宽度，如果加宽切割后路面平整度仍达不到伸缩缝安装要求，要对路面进行返工处理，再进行伸缩缝施工，以避免因沥青面层不平整而影响伸缩缝的施工质量。如果平整度每问题，就根据施工图纸要求确定开槽宽度，准确放样，打上线用切割机割缝，锯缝线以外的沥青混凝土路面，就以贴胶带纸或加盖塑料布进行保护，以防止锯缝时产生的石粉污染路面。锯缝应整齐、顺直。切缝后应立即用清水将石粉清除干净，如果切缝是直接用干切，即没添加水而进行割缝，则应立即用鼓风机吹干净，否则等过后干掉就很难清洗，造成路面污染。

2.开槽。用风镐开槽，开槽深度不小于12厘米。伸缩缝开槽后应将槽内所有杂物清除干净，同时应在旁边放好彩条布或钢板，将开槽产生的杂物统一放在彩条布或钢板上；如发现梁与梁之间间隙不符合要求，应采取以下措施加以处理：

（1）伸缩缝宽度钢梁梁端为5厘米，钢筋砼梁间为1厘米实有缝宽小于上述规定得应凿宽到上述宽度。

（2）实有梁间缝隙超过项规定时，再报证缝宽的前提下，应尽可能用砼补实且设直径16毫米螺纹悬臂加强筋，其水平长度为锯缝间宽度之半减6厘米，两端均带直角钩，间距20厘米，每侧悬臂钢筋用3根直径为8毫米横向钢筋相连，直径为16毫米螺纹钢筋顶面在伸缩缝型钢底以下2厘米。

（3）应理顺、理直槽内的预埋筋及锚固筋，对预埋筋应进行除锈处理，同时如果检查发现原来梁板预埋钢筋不足，应及时补给数量足够的膨胀螺栓，以确保型钢的安装质量；开槽后应禁止车辆通行，禁止施工人员及其他人员在槽两侧边缘踩踏，影响砼施工质量。

3. 型钢安装。安装以前检验槽内杂物是否清理干净，特别是桥梁支座间的杂物必须用高压水枪冲洗干净；在型钢定位之前对型钢进行平直度的检查，虽然产品在出厂前已进行过平直度的校正检查，但是不排除运输中或装卸对产品的平直度的影响；为确保质量，要求在整个型钢安装过程中经常进行顺直度及平整度检测，型钢的顺直度应控制在3毫米以内，平整度用3米 直尺检查应控制在2毫米以内，型钢顶面与路面高差应控制在2毫米以内，发现问题及时处理，避免型钢安装完成后因平整度或顺直度不符合要求而造成返工。

四、注意事项

1.对目前常用的桥梁结构而言，伸缩装置的锚固系统很难准确地预埋在梁中，且桥梁施工队伍往往忽视预埋位置的准备施工，大部分锚固在铺装层混凝土中，由于混凝土厚度太薄、体积太小，还加上预埋件的位置干扰，施工难度大，过渡段混凝土锚固作用实际上大打折扣，预埋件的锚固质量也大受影响。因此要求施工队伍按照设计精心施工时至关重要的。

2.伸缩缝安装施工时桥梁施工后几道工序之一，为了赶竣工通车，对后几道伸缩缝，施工人员容易疏忽大意，不按安装程序及有关操作要求施工。另外，伸缩装置安装后混凝土没有达到强度后就提前开放交通，致使过渡段的锚固混凝土产生早期损伤，导致伸缩缝营运环境下降。因此施工前合理安排好工序，动态调整，做好工程与进度之间两不误。

3.伸缩缝安装的质量是与施工队伍密切相关的，同时也和厂家的产品息息相关，因此伸缩缝的安装一定要由专业安装队伍来施工，才能大限度保证施工质量。

4.桥梁伸缩缝处理预埋混凝土施工为施工过程过渡，终须挖开，故施工质量往往受到忽视。其实预埋处混凝土的施工对伸缩缝施工时至关重要的，强度太高，以后不好挖，强度太低，施工过程行车又会被破坏掉，同时由于桥梁施工和路面施工时有不同的施工单位承担的，因此对伸缩缝处预埋处混凝土平整度等质量双方均推卸责任，给质量造成遗憾。

摘要：A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米 B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

给排水工程（给水、排水）

一、给水部分：

1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)

给水工程套定额的项目

1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方

二、排水部分：

排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了），如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算为：

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算为：

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算为：

出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量

排水支管的长度计算为：

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

排水工程套定额的项目

1、地下部分的各种规格铸铁管2、地上部分各种规格的塑料管、3一层的铸铁地漏4、二层以上的塑料地漏5、各种卫生设备的安装6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油8、室外3米排水管道的土方开挖工程量、回填工程量

采暖工程

采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温及除锈、刷油的计算。

地热采暖的计算

一.干管的计算

1.采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格。

2.不同规格干管的长度={1.5（从外墙皮1.5）+ 一层平面图上量出的不同规格的长度}*2根（供回水）

3.波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）

二.立管的计算

1.不同规格立管的长度=每一层的层高*对应规格的层数

2.立管最低端的阀门（分规格数）

3.立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价

4.立管的穿楼板套管（分规格数）

三.支管的计算

1.从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来

2.从立管上接出的支管一般有穿墙套管（分规格数）

3.支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H+0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）。

4.按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）

四.计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）

五.计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）

六.将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。

七.计算钢管的支架工程量查表可得

八.采暖管道的除锈、刷油

九.采暖管道的保温层体积、保护层面积（查表可得）

十.地热采暖工程套定额的项目

1、 各种规格的给水管子

2、各种规格的阀门

3、各种规格的热量表

4、穿楼板套管

5、穿墙套管

6、管道冲洗

7、自动排气阀

8、各回路的分集水器安装

9、除锈、刷油

10、保护层体积、保护层面积

11、地热管

12、钢丝网片

13、聚苯板面积

14、聚苯板条长度

15、锡泊纸的面积

16、室外1.5米给水管道的挖土方

散热器采暖的计算

采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算：A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）

消火栓管道工程

一.消防工程包括

1、消火栓系统、2、自动喷淋系统、3、防火卷帘、防火门4、火灾自动报警系统5、防排烟及正压送风系统6、屋顶消息间及地下泵房工程

二.消火栓系统中一般需计算以下工程量

1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个。

三.消火栓干管的计算

1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同）

2、消火栓干管长度=1.5米+1.2（±0以下埋深1.2米）+平面的长度（从图上量出的）

四.消火栓立管的计算

1、立管最底端都有一个蝶阀（规格与立管规格相同）

2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

3、穿楼板套管（套管规格与立管规格相同）

五.消火栓支管的计算

1、支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸

六.数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀

七.消防管道的除锈、刷油

八.钢筋支架计算与前面的支架计算方法相同

消防自动喷淋系统

一.消防自动喷淋系统中需计算以下工程量

1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN>100的采用沟槽连接，DN≤100的采用螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）4、喷头（分规格的有DN15的和DN20的）5、信号蝶阀（消防喷淋工程一般用信号蝶阀）6、穿楼板套管7、管道支架8、喷淋立管上有自动排气阀9、管道除锈刷油10、管道冲洗（不用计算，把各种管道的长度加起来直接套定额）

二.喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的）

1、 干管的长度=1.5+图上量出的距离

2、 干管上的水泵结合器、阀门的数量、信号蝶阀

三.喷淋管道立管长度的计算

1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

2、穿楼板套管（套管规格与立管规格相同）

3、喷淋立管与支管相接处接出的水流指示器数量、

4、立管上的自动排气阀

四.喷淋管道支管长度的计算

1、喷头的数量

2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按50CM考虑）

3、每个支管未端有时接未端试水装置一套

五.防火门、防火卷帘工程

防火门、防火卷帘全部按面积计算。在套定额时应注意防火门应套门的面积、每个门套一个闭门器1付、暗插销一个，L形执手杆锁一个，防火卷帘应套卷帘的面积、卷帘门手动装置一套、卷帘门电动装置一套、卷帘门成套按钮一套。

六.防排烟及正压送风系统

防排烟系统应计算如下工程量：

1、不同规格风管的面积（风管的周长*风管的长度）

2、风管接口按面积计算（风管接口的长度*风管接口的周长，一般风管接口是圆形的，先算出圆的周长）

3、在地下室及屋顶按风机的规格不同分别统计出来

4、按规格不同数出风口的数量

5、在管道上有防火阀，此阀一般都在主管道的附近

6、按不同规格数调节阀的数量

7、在风机的旁边一般有软接头，天方地圆、防虫网等构件（一般软接头按M2计算，软接头长度为300MM左右，天方地圆按面积计算，天方地圆的长度在图上量，一半按规格大的计算，一半按规格小的计算）

七.泵房及屋顶水箱间

消防泵房一般计算如下工程量：

1、镀锌钢管的长度

2、室内消火栓泵的数量（一般为两个，一用一备）按图上数，套定额时要套电机调试，有几个泵就有几个电机调试。

3、消火栓泵应给配一个变频控制柜（相当于电气的配电箱），如有消火栓泵和喷淋泵应各自配一个配电箱。

4、湿式报警装置的个数

5、信号蝶阀的数量

6、水泵结合器的数量

7、不同规格大小头、及软接头的数量（一般泵的两端都有大小头，和软接头）

8、各种规格的阀门（闸阀、止回阀、安全阀）的数量、压力表（一般泵的两端都有这些阀门）

9、防水套管的数量（套定额时应套制作、安装两项）

10、管道支架的重量

11、管道除锈、刷油

电气工程（强电、弱电及防雷接地部分）

一、强电部分：

1、熟悉图纸：① 先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；② 看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；

2、工程量计算流程：首先从室外→总配电箱→单元配电箱→户内配电箱→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）

二、弱电部分:

1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。

2、与强电不一样的地方：①套价时弱电插座套面板，不能套插座；②算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线；③ 一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。

三、防雷接地部分

1、 屋面上只需算避雷网的长度=把屋顶上图纸上画（╳╳）的全部加起来；如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来

2、首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039

3、避雷引下线的长度=引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）

4、在一层接地图上数断接卡子的个数

5、在卫生间数局部等电位箱的数量

6、在一层总配电箱位置数总等电位箱

7、总等电位箱与局部等电位的接地母线的长度

8、角钢接地极按图上数出根数

9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度

电气工程相关套价的项目

强电部分：

1、不同规格的配电箱2、各种部位的插座3、各种形式的开关4、各种灯具、5、接线盒、6、开关盒、7、各种规格的管子8、各种规格的电线、（一般截面大于6MM2的全部套动力线路，小于6MM2的全部套照明线路）9、各种规格的电缆、10电缆头11、电缆端子（一般16MM2以下的端子全部为无端子， 16MM2以上的端子为焊端子）

弱电部分：

1、不同规格的配电箱2、各种插座3、接线盒4、各种规格的管子、

避雷部分：

1、避雷网2、避雷引下线路3、断接卡子4、角钢接地极5、户外接地母线6、户内接地母线7、总等电位箱8、局部等电位箱9、均压环10、接地网调试。

工程编制的一般步骤和工作内容可概括为拟定工作方案，确定编制原则；熟悉掌握计价定额的内容和使用范围，工程量规则和计算方法，应取费用项目和标准；在熟悉设施国表资料和文字说明、结合现场调查、做好核对工程量的基础上，正确提取工程量；了解施工方案和施工计划中的内容，确定先进合理、安全可靠的施工方法；进行和各种价格、费用的分析和累计计算，复核及审核，最后编写编制说明和成稿装订。

一、施工中如何剥离和提取工程量

我国的公路建设工程设计图纸的编制办法，不同于房建工程（现国家已对工程推行工程量清单计价模式），作为编制工程造价的基础资料的工程量，通常是设计人员在完成设计图纸的同时已进行了计算。在编制工程造价之前，造价工程师又进行了熟悉设计图纸和对工程量的核对工作。所以，施工计价的关键是如何从设计图纸中提取工程量。

在编制预算工作中，工程的计价是比较繁琐的，而且又是占造价文件篇幅最多的一项，加之近年来桥梁的设计及施工技术地不断发展，新结构、新材料、新工艺的广泛应用，更增加了工程造价计价的难度。

1.1 辅助工程量的确定至关重要

1  根据桥梁工程施工技术的特点，其造价的基础资料包括以下两下方面的内容：

（1）主体工程

它包括桥染基础、下部和上部工程。一般设计图纸已经给定，按照定额的要求，可较容易确定其计价的各项工程量。

（2）辅助工程

它们只是有助于主体工程的形成，为完成主体工程所必须采取的措施，完工后随之拆除的一些设施。这样情况就比较复杂，如属于基础工程部分的，有挖基、围堰、排水、工作平台、护筒、泥浆船及其循环系统等；属于上下部工程的，有拱盔、支架、吊装设备、提升模架、施工电梯等；与基础和上下部工程都有关联的，如混凝土构件运输、预制场及其设施（如大型预制构件底座、张拉台座、架等）、拌和站（船）、蒸汽养生设施等。这些辅助工程的计价数量，除挖基外，都要根据建设项目的实际情况和的要求，并参考以往的成功经验来取定，设计图纸上是不反映的，可塑性较大，而对工程造价又有极其重要的影响。因此，正确取定各项计价工程量，就有着十分重要的现实意义。

1.2  提取工程量顺序

桥涵工程计价的项目比较多，工程量的计算和提取难度也大。经实践证明，按照通常的施工顺序提取工程量，一般是比较准确和迅速的。也就是说，按照挖基→基础→下部工程→上部工程顺序，以及相应的辅助工程顺序进行，使工作程序系统化，最大程度地避免了漏项或重复的错误。

二、桥梁各分部工程提取工程量方法

2.1  开挖基坑

基坑的开挖按土方、石方、深度、干处或湿处等不同情况，分别统计其数量，并结合施工期内河床水位的高低，合理确定围堰的数量，基坑排水台班消耗标准的，以及必须采取的技术安全措施等；了解挖基废方的远运处理、原有地形地貌的修复，以及河道的疏通等情况。以上各项均需按照从实际出发、不留隐患的原则，确定其计价数量，将所需费用计入工程造价内。

2.2  基础工程

桥梁基础工程有砌石、混凝土、沉井、打桩和灌注桩等多种结构形式，但一般多采用的是挖孔桩、钻孔桩、砌石和混凝土扩大基础形式。

基础砌石和混凝土圬工常称为天然地基上的基础。砌石基础按片石、块石分别进行统计汇总，编制预算时，要特别注意划分砂浆标号，若设计标号与定额规定不同，应进行抽换；若设计图纸上只有砌体总数时，则考虑基础外缘和分层砌筑等因素，分别按80%的片石及20%的块石计价。

编制混凝土基础预算时，应按不同标号和是否掺用片石分别进行统计汇总，若设计标号与定额规定不同，也要进行抽换。

钻孔灌注桩基础的施工工艺比较复杂，计算工程量要结合实际情况和实施性施工组织设计进行，故应注意以下几点：

（1）根据现场地质情况，选定钻孔机具的型号，根据实际不同土层厚度对应定额中8种钻孔土质选用定额和确定相应的辅助工程量（注意：成孔定额中同一孔内的不同土质，不论其所在的尝试如何，均应执行总孔深定额）。如溪尾大桥桩基地质为细砂1.8m→弱风化花岗岩7.2 m→微风化花岗岩6m。桩长15m，设计桩径1.5m。可以看出设计为端承桩，这样我们选用型号为GCF-2000的冲击钻机，分别套用4-24-25、4-24-31、4-24-32定额。

（2）当在水中采用围堰筑岛填心进行钻孔施工时，可按灌注村外缘3.0m宽左右确定围堰及筑岛填心的工程量。计算埋设护筒数量时，则应视同为“干处”计价。如际骇大桥，有32根桩在水中，我们设计采用围堰筑岛填心进行钻孔施工，在套用定额时，比较了干处和湿处的单价，每吨钢护筒的单价湿处比干处多了6倍左右。所以，必须严格区分干处和湿处定额，否则预算值偏差很大。

（3）在干处埋设护筒，一般可按每个护筒长2.0m或按设计数量计算；水中埋设钢护筒可按设计数量计算，并按规定计算回收金额。

对于钢护筒应注意以下5点：

①由于定额中钢护筒在干处考虑了周转摊销，水中则按全部设计质量计算，并根据设计规定的回收量计算回收金额。所以必须根据实地调查的水位计算出钢护筒在干处和水中的数量及质量。

②如果在水中采用围堰，则按陆地情况考虑，不再全长使用钢护筒。

③一般情况下，每节护筒长按2m制作（使用长度根据需要拼表），当在干处埋护筒时，设计上一般要求入土深为1.8m，四周夯填0.2m粘土，总长为1.8m+0.2m=2m。所以，干处埋护筒时，其长度按2m计算。

④水中埋护筒时，当水深为5m 以内时，一般设计要求入土深度为3m，护筒实际长度为5m+3m=8m。

因此，水中埋护筒且当水深为5m以内时，其护筒实际长度应按8m计算。

⑤护筒直径的确定。护筒直径可参照桥梁施工的有关规定确定。护筒直径与钻机类型、地质情况有关，一般情况下，按桩径加0.2m左右即可。

如XX大桥17根水中梳子地的施工，原设计按水深3.51m布置4m高的竹笼围堰筑岛作为施工作业平台，但实测水位达到6.51m。因此，设计变更改为采用“水中平台”施工方案，搭设水中钻孔作业平台，埋设整体式钢护筒（采用DZJ60型振动式沉拔桩锤沉埋，进入风化层1250px以上），十字型钻头冲击钻机或牙轮钻循环机成孔。在设计变更金额计算中，水中钢护筒按全部设计质量计算，仅此护筒一项就增加金额53万元。

（4）若在水中进行钻孔时，应计列灌注桩工作平台，泥浆船及循环系统。

如XX大桥钻机工作平台，采用固定式平台，由工作桩、工字钢、锚固加工件及方木铺面等组成，钻机工作平台利用吊作业平台上的25t汽车吊进行架调。经套定额计算，增加设计变更金额42万元。

（5）钻孔的土质定额分为8种，并按不同桩径和钻孔深度划分为多项定额标准。故应按照地质钻探资料，对照定额土质种类的规定，分别确定其钻孔的工程量。因钻孔的计量单位是以米计，故其钻孔深度应以地表面与设计桩底的深度为准。当在水中采用围堰筑岛填心施工时，则应以围堰的顶面与设计桩底的深度为准。钻孔废渣若需远运处理时，应根据弃置的平均运距另行计价。

（6）一般1座墩台的藻注桩基础若只有2根时，就不设置承台，而设计为系梁，这种系梁工程应按承台定额计价。当在陆地（或采用围堰筑岛填心钻孔）进行承台或系梁施工时，应按实际计算挖基数量及其排水和废方的远运处理。

（7）浇注水下混凝土的工程量，应按设计桩径断面乘设计桩长计算，不得将扩孔用量计入工程量。若混凝土拌和需设置拌和船（站）时，可根据实际情况取定并计算其费用。

2.3  下部工程

桥梁的下部构造工程，有砌石、现浇混凝土和预制安装混凝土构件不同结构形式。

（1）编制预算时，按照分部分项工程逐一提取工程量，分别进行计价。墩台的计价工程量为墩台身及翼墙、墩台帽、拱座、盖梁及耳背墙、桥台等二层以下的帽石（有人行道时为第一层以下的帽石），要区分片石和块石，以及砂浆和混凝土的不同标呈，台背及锥坡内的填土夯实也需分别计价。

（2）墩台砌石工程的数量，若施工设计图纸上未具体划分片石、块石时，则台身可按75%的片石、25#的块石墩身可按60#的片石、40#的块石，取定其工程量。

（3）凡墩、台、墩镶面、拱石、帽石、栏杆等采用浆砌混凝土预制块编制时，预制块的数量以设计砌体乘以0.92的系数作为预制块的计价依据。

2.4  上部工程

桥梁的上部构造工程，通常将其划分为行车道、桥面铺装和人行道3个部分，有砌石、现浇混凝土、预制安装混凝土构件、钢桁加和钢索吊桥等不同结构形式。在提取上部构造的计价工程量时按车行道→桥面铺装→人行道的顺序进行，可避免重复和遗漏。

（1）预制及安装结构主体工程

近年来桥梁多采用预制安装混凝土结构。编制预算时，应剥离的工程有预制、安装和运输，该3项均以构件的设计体积为准，至于构件的平均运距应根据施工组织设计确定；钢筋、钢绞线或高强钢丝、现浇接缝混凝土、泄水管、支座、伸缩缝（按行车道宽度米计），均以施工图设计资料为准。若吊装设备的使用期超过定额规定的4个月时，可按施工的计划期调整设备的摊销费。设备的计划使用期应包括由设备库与施工现场的往返运输和安装前的试拼，与完工拆除后的清理、修整、油漆所需人全部时间；预制人行道、缘石、栏杆柱及栏杆扶手等小型构件的工程量，应按设计构件的体积增计场内运输和操作损耗1%。

（2）预制及安装结构辅助工程

很多预算人员在编制桥梁上部预算时单价总是偏低，如C50混凝土T梁，正常单价为900元/m3左右，而实际编出的却是600元/ m3单价怎么都上不去。究其原因，主要是没有弄清楚辅助工程项目。现就预制安装25m预应力T型梁MA13标的大桥为例说明如下：

①预制场的平整面积应根据建设工程规模的大小来确定，并应考虑按设计需要铺设的碎石垫层。

②大型预制构件平面底座的个数，应根据可能周转使用的次数取定。

例如：我标段XX大桥和XX大桥共用一个预制场，XX大桥有80片T梁，长度为25m；XX大桥有70片T梁，长度为30m。施工台座原计划16个，但考虑XX大桥的染的长度多5m，最后采用12个台座，先预制XX桥后预制XX桥，即节约了场地，又节约了资金。

③预制厂的门架一般可按施工组织设计作为计价依据，设备的使用期可根据计划使用期调整设备的摊销费。

④双导梁吊装设备可参考定额附注中的质量。预算定额中制定了多种吊装构件的施工方法和配套的吊装设备，但各有其适用范围，在编制预算时，注意不要漏计，如采用人字扒杆安装矩形板，每座桥计列一个人字扒杆；不能随意采用，如缆索吊装设备是安装箱形拱桥等的配套吊装，就不得采用缆索吊装设备为安装T形梁。同时，在某一项预算中已计列了缆索吊装设备，就不应计列运输索道设施，应考虑利用缆索作为运输材料之用。

⑤预制场的轨道铺设，因为概预算项目表将其列为临时工程的一个项目，所以不能计算在桥梁的上部工程造价内。

⑥如果梁场为共用预制场，要充分考虑梁片的运距。如XX大桥的梁片运输，为了节约运距和减少干扰，决定在既有路基上运输，仅此项就节约资金19万元。

2.5钢筋工程

钢筋工程都是与混凝土分开计量的，其单位为吨，应按分部分项工程的要求和I、II级钢筋，分别提取工程量。

（1）钢筋应以共设计长度所计算的理论质量为准，施工焊接和下料等操作损耗，已计入定额内，不得计入钢筋的工程量内。

（2）钢绞线和高强钢丝的工程量为锚固长度和工作长度的质量之和，如预应力空心板（标准跨径为10~16m），一般可按板长增加1.5m计算。

（3）现浇墩、台、塔的高度大于钢筋的一般定尺长度，需分节浇筑接长钢筋时，所需的塔接长度的数量，可扫20-30D（D为钢筋的直径）另行计入钢筋数量内。

（4）I、II级钢筋定额消耗的区分

一般的工程量清单中都按国际惯例将钢筋分为I级钢筋和II级钢筋，而定额中是合在一起的，江没有按I、II级钢筋分开，在套用这样的定额时就要做一些技术处理。现举“现浇简支T梁上部构造（44-3）”钢筋为例，确定I、II级钢筋的额定消耗，见表I（表格略）。

说明：

交通部颁布的《公路工程预算定额》中，大部分定额工料机的消耗量是比较稳定的，如表I中的钢筋定额，每吨钢筋考虑加工损耗以后，其定额的消耗量为1.025t，损耗为2.5%。所以，无论是计算I级钢筋 还是计算II级钢筋，其单位定额消耗量都应该是1.025t。

在定额4-44-3中，我们根据知识可以得出判断，电焊条消耗量、电焊机的台班消耗量均是针对II级钢筋发生的，I级钢筋是不用电焊或对焊的。因此，我们在计算I级钢筋时就要将其消耗去掉，而在计算II级钢筋时则要加上。如对于II级钢筋消耗的30kVa以内交流电焊机台班的计算式为：

   （0.41/0.82）×0.205+0.41=0.513

显然，在定额4-44-3中的20-22号铁丝和小型机具使用费，即是针对I级钢筋的，也是针对II级钢筋的，即使有些变化，但对于整个定额来说，也是微不足道的，所以不予以调整。实践证明，经过这样的处理后，I、II级钢筋的单价就拉开了差距，否则，I、II级钢筋的单价就很接近。

本文源自公众号： FreeBIM

一、为什么要做工程量确认单？

为什么要做工程量确认单？按正式施工图纸及技术固定总价包干的工程类合同做工程量确认单，不是为了推卸责任、转嫁风险，是为了督促投标人认真、仔细复核招标图纸及招标清单，把核对正式施工图纸清单工作前置，避免过程中及结算时重复计量工作。

“您给的合同图纸和合同清单有量差啊” 施工单位经营负责人；

“这是固定总价包干合同啊，招标阶段您为什么不提量差呢？结算了现在跑过来说这个？”你撇了一下嘴；

“投标时间那么紧，材料询价、清单组价，那有那个时间复核工程量啊，工程量准确性和完整性不是你们甲方负责吗？”，施工单位经营负责人抱怨说。

经常有朋友发牢骚：不管签订什么模式的合同，总包或分包单位结算时大多都会来矫情工程量的问题；也确实或多或少可以找出量差来，尽管可用固定总价包干合同为由来拒绝施工单位量差诉求，但如果时有类似情况发生，领导也会对你有看法：为什么你招的标总是有问题？

如何避免或者规避结算阶段施工单位就合同清单工程量误差说事呢？

按正式施工图纸及技术规范固定总价包干的工程类合同，必须在招标阶段把工程量锁定，工程量清单锁定后，投标人按发包人要求出具“工程量确认单”作为合同附件纳入合同，合同履约过程中及结算时，不在就工程量做任何解释及重复计量的工作；

工程量确认单，招标时需做好如下几点：

1、确定招标范围：根据区域/项目公司合同需求明确招标范围、招标界面划分、交楼标准及主要材料品牌要求等；

2、确定正式施工图纸：同公司设计相关经办人及负责人确认招标图纸版本及日期，是否为经图纸会审、公司内部流程审批过的正式施工图纸，图纸是否已经优化、复核过；

3、给投标人复核清单时间：确定投标单位后，经领导同意后，可提前把招标图纸发至投标人复核，同时安排经常合作的投标人负责计量；

4、招标清单计量：正式施工图的情况下，招标时如有条件最好找两个咨询公司背对背算量，核对无误后发标；招标文件明确要求施工单位必须复核清单，并给复核清单的时间，如有异议或量差或项差则找咨询公司和投标单位核对，属实则要修正清单，招标约谈阶段要让投标单位确认招标清单无误，详见工程量确认单；

5、招标文件：招标文件明确投标单位必须复核工程量清单，如投标单位对招标清单有量差或漏项异议时可书面提出，并可在回标时在工程量清单其他项中补充，如未补充则视为投标单位对招标清单无任何异议；

6、询标问卷：开标后如发现投标单位投标清单其他项有增补量差或漏项清单时，尽快协调咨询公司复核，如情况属实，则如实修正工程量清单；

7、招标约谈招标约谈阶段，明确招标范围、招标图纸及招标清单，清单无异议则需随投标函签字盖章确认工程量确认单；

二、工程量确认单意义：

1、正式施工图纸招标：具备按正式施工图纸及工程技术规范固定总价包干合同条件；固定总价包干合同非无限风险合同，仅明确了正式施工图纸范围内固定总价包干，如有工程变更则据实调整结算价款；

2、工程量确认单意义：工程量确认单促使投标单位认真复核招标图纸及招标清单，发现招标清单有量差、漏项可以在招标过程中提出并申请修正清单或者在清单其他项中自行补充，把核对正式施工图纸清单工作前置，避免过程中及结算时重复计量工作。

三、合同签约模式：

1、关于工程量清单：国家标准《建设工程工程量清单计价规范》GB5050-2013 版，第4.1.2“招标工程量清单必须作为招标文件的组成部分，其准确性和完整性应由招标人负责”。

2、投标人依据：国标工程量清单计价规范已明确了工程量准确性和完整性由招标人负责，投标人无需复核工程量清单，反正结算时可以据实调整，招标清单量算少了结算时发包人理应增补；

来看看最高法是怎么规定的？

“第十六条　当事人对建设工程的计价标准或者计价方法有约定的，按照约定结算工程价款。”

最高人民法院关于审理建设工程施工合同纠纷案件适用法律问题的解释，2004年9月29日最高人民法院审判委员会第1327次会议通过，2004年10月25日最高人民法院公布，自2005年1月1日起施行。

四、工程量确认单(样本)

工程量确认单(样本)

XXXX发包人：

针对贵司XXXX工程招标之工程量清单，我司承诺如下：

贵司在招标文件、招标约谈时已明确告知我方：XXXX工程属按正式施工图纸及工程技术规范固定总价包干合同，不论本合同是否另有约定，除了在工程量清单内的项目数量注明为“暂定数量”外，由业主方提供之工程项目及工程量仅供投标单位作参考之用，不会成为合同的一部分。投标单位必须认真复核工程量清单所有清单项、清单量的准确性，除根据合同条件所认可之工程变更外，合同金额不会因工程项目及工程量与实际完成工程量有差别而做出调整。

我司已知悉并确认：招投标过程中贵司已反复明确，如投标单位对招标清单有量差或漏项异议时可书面提出，并可在回标时在工程量清单其他项中补充，如未补充则视为投标单位对招标清单无任何异议，贵司将全面复核清单，如确需调整，则最终约谈时下发最终版清单及清单调整说明。

我司经考虑及自主选择，确认贵司招标工程量清单模式。

我司对贵司提交的正式施工蓝图、最终版工程量清单、主要材料品牌表等均确认无异议，我司承诺不管是在合同履约过程中还是办理竣工结算时，除合同约定的情况 (设计变更、洽商变更增减工程量)外不对正式施工图纸、招标范围、合同工程量清单提出任何量差异议及索赔，如有发生，贵司可无责解除合同，我司自愿赔付合同金额10％违约金。

特此确认

确认方：XX投标人

日期：年 月 日

防空地下室战时起着保护室内人员和战备物质免遭敌人武器破坏的作用。按照《人民防空法》和国家的有关规定，新建民用建筑应修建一定数量的防空地下室。因此从战略考虑，尤其是大城市越来越多的建筑将人防设计提到日程上来，在防空地下室的采暖、通风与给排水设计，必须确保战时防护要求，当平时使用要求与战时防护要求不一致时，应采取平战功能转换措施，在通风方面，平时宜结合防火分区设置，战时应按防护单元分别独立设置。这就对地下室人防的通风、给排水、消防的施工质量提出了更高的要求。本文结合工程实际，对人防工程的暖通、给排水施工质量控制做一简单阐述。

一、人防施工控制要点

（一）预留预埋施工的质量控制 　　

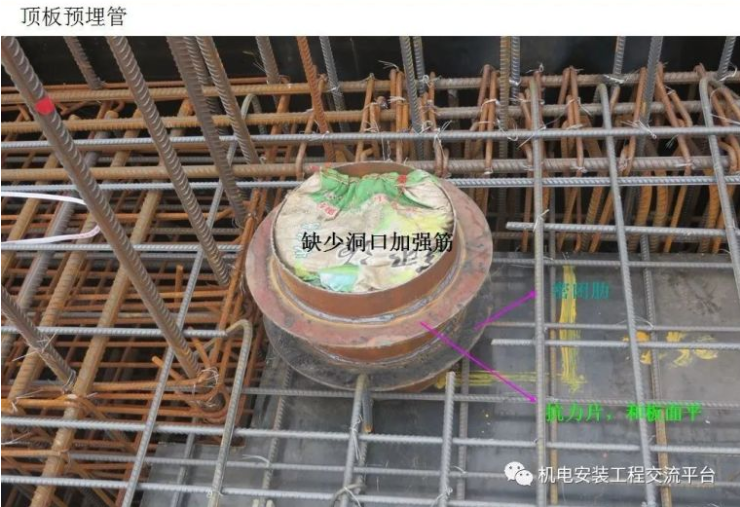

人防工程在土建结构施工阶段，涉及到各专业的预留预埋较多，在施工前应进行图纸会审，各专业分工明确。在结构施工过程中，各专业需要与土建施工密切配合，专业工长要做好过程控制和现场施工监督。为保证施工质量，工程施工中应对隐蔽工程作好记录，并应进行中间或分项检验，合格后方可进行下一工序的施工。

（二）管道设备安装的质量控制

人防管道和设备安装工程应与土建工程紧密配合，土建主体工程结束并检验合格后，方可进行设备安装。防空地下室施工须按《人民防空地下室设计规范》（GB50038-2005）、《人民防空工程施工及验收规范》（GB50134-2004）、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》（GB50208-2002）等有关设计和施工规范施工。施工图须按人防主管部门或其委托审查机构审查合格，方可施工。　　

为保证人防工程施工质量，人防工程专用防护防化设备的安装应选择具有人防安装资质的施工单位。

（三）消防、给排水的安装

（1）与防空地下室无关的管道不宜穿过人防围护结构，上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。

（2）穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm，此时在穿墙处应设置刚性防水套管。若管径大于150mm，在其穿墙（穿板）处应设置外侧加防护挡板的刚性防水套管。

（3）穿越防护外墙、临空墙以及顶板的所有给排水管道要预留刚性防水套管，必须于防护外墙及顶板内侧设置公称压力不小于1.0MPa的防爆波阀门，防爆波阀门平时开启，战时关闭。若管道穿过防护单元之间的防护密闭隔墙，应在防护密闭隔墙两侧设置防护阀门（指普通闸板阀或截止阀，工作压力大于1.0Mpa的钢芯阀），安装位置距穿人防墙、板部位不宜大于200mm。

（4）穿过人防围护结构的管道均应采用钢塑复合管或热镀锌钢管，不得使用铝塑复合管、pvc塑材管等。

（5）污水出水管上不但要设置防护阀门，其防护阀门符合第3条要求，还应在管道上设置止回阀。

二、采暖通风设备的安装

（1）凡用于人防工程的人防专用防护、防化设备竣工验收前应安装到位，且必须采用国家人防定点厂家的产品，由具有人防安装资质的单位进行安装。　　

（2）从清洁区开始第一道手动密闭阀至工程口部的管道及配件，应采用厚度2-3mm的钢板焊接制作。其焊缝应饱满、均匀、严实。　　

（3）染毒区的通风管道应采用焊接连接。通风管道与通风设备及密闭阀应采用带密封槽的法兰连接，其接触应平整；法兰垫圈应采用整圈无接口橡胶密封圈，橡胶厚度不应小于4mm。　　

（4）设备安装前应仔细检查安装方向是否正确，特别注意手动密闭阀的安装，阀门上箭头标志方向应与冲击波的方向一致，故在进风口阀门上箭头指向进风方向，而在排风口却逆向排风方向。　　

（5）对于一些细小检测设备也应注意不得漏装。如室内外压差测量装置（位于风机房或防化值班室）、气密测量管（位于工程口部）及放射性监测管、压差测量管、尾气取样管、增压管等（位于口部进风管上）。在施工过程中要根据图集《07FK02》确认其具体安装位置及作法进行安装。　　

（6）如若平时特殊需求要使用战时通风设备，应注意经常清洗和更换设备部件，保证战时通风质量不受影响。　　

（7）与各装饰单位的配合。风口安装所需的装饰面预留孔洞必须要与装饰协调让其根据我们提供的孔洞尺寸再结合室内综合布置的要求预留。　　

（8）与消防、弱电等机电设备安装配合。对于与火灾自动报警及消防联动系统和BAS楼宇自控系统相关的设备电气接口，我们配合其施工。在完成本专业单机试运转和系统调试后，配合消防、弱电分部进行BA系统和FAS系统的联动调试和综合效能检测。

三、人防设备安装

1. 脚踏电动两用风机安装，应符合下列要求 ：风机及其附件应无缺损；脚踏、电动两用风机的机座可采用预埋钢板固定；脚踏、电动两用风机的支架应平正，其节点应采用焊接；风机运转时，应无卡阻和松动现象；电气装置的接地应符合设计要求。

2.防爆波悬板活门安装，应符合下列要求

活门座与胶板粘贴应牢固、平整，其剥离强度不应小于0.5MPa；悬摆板应启闭灵活，能自行开启到限位座，且开口朝下；悬摆板关闭后与活门座胶板应贴合严密；活门座胶板不得涂抹油漆。

3.给水排水设备安装

口部冲洗阀安装，应符合下列要求 ：暗装管道时，冲洗阀不应突出墙面；明装管道时，冲洗阀应与墙面平行；冲洗阀配用的冲洗水管和水枪应就近设置。

防爆波闸阀安装，应符合下列要求：

闸阀宜在防爆波井浇筑前安装。闸阀与管道应采用法兰连接；闸阀的阀杆应朝上，两端法兰盘应对称紧固。闸阀应启闭灵活，严密不漏。闸阀开启方向应标示清晰，止回阀安装方向应正确。

（3）防爆防毒化粪池管道安装，应符合下列要求：

进、出水管应选用给水铸铁管。铸铁管应无裂纹、铸疤等。三通管应固定牢固、平直，其上部应用密闭盖板封堵。　

（4）排水水封井管道安装，应符合下列要求：水封井盖板应严密，并易于开启；进、出水管安装位置应正确，接头应严密牢固；进、出水管的弯头应伸入水封面以下300mm。　　

（5）排水防爆波井的进、出水管管口应用钢筋网保护。网眼宜为30mm×30mm；钢筋网宜采用直径为16～22mm的钢筋焊接制作。　　

总之，在人防工程施工过程中，需要对质量进行严格控制，其中结构阶段的预留预埋非常重要，因为对人防墙的后期开洞，不仅有严格的技术要求和施工难度，还会增加施工成本。在部分项目，按照设计要求，人防设备平时可不安装，在临战转换时限内进行安装，但各地区人防办的要求不同，工程要通过人防验收，一些设备还要根据当地要求进行安装，所以人防各系统管道、设备的施工质量控制应引起高度重视。

给水部分

一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管

1、先数给水入口处及室内的给水器具(如阀、水表等)，根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管;根据管径不同合计处其总量;变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备(如洗脸盆、大便器、洗涤盆等)的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架，因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材;说明上说刷几遍漆就套几遍漆;说明上说做什么保温就套什么保温;最后的给管道冲洗一遍(所有饮用水都需冲洗)。

· 给水入户干管的计算

1、数给水入户的入户装置(一般按标准进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等)

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装)

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)

· 给水立管的计算

1、立管的长度=1.5(为干管入户的标高)+每一层的层高*层数(一般看系统图就可算出)

2、立管上的阀门(阀门规格与立管的规格相同)

3、立管穿楼板套管(多大规格的立管套管为多大规格)

· 给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数(在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画)

2、穿墙套管(一般为管井中的立管接出的支管处有此套管)

3、给水支管上接的对应规格的水表、阀门(在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)

· 给水工程套定额的项目

1、各种规格的给水管子；2、各种规格的阀门；3、各种规格的水表；4、穿楼板套管；5、穿墙套管；6、管道冲洗；7、室外1.5米给水管道的挖土方。

排水部分

一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管

排水工程分有压排水管道和无压排水管道，在高层中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道。高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等(一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计)。洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了(定额里都考虑了)；如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网;一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管;而且首层为独立外排，不与其它层共排;排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的(具体看系统图上标注的)。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，(所以短立管按0.5米考虑)厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

· 铸铁干管及±0以下立管的长度

A、铸铁干管及±0以下立管的长度为=3米(室外预留)+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高(一般为1.7米)

B、排水干管室外3米的土方工程量(一般安装和土建为一个单位施工的也不给计算)

· 排水塑料立管的长度

立管长=各立管的总高度(各立管每一层的层高*总的层数)*立管的数量

· 出屋面铸铁管的长度

出屋面铸铁管长=1米(一般出屋面管为1米，看系统图上标的尺寸进行计算)*立管的数量

屋面铸铁风帽一般在土建中按“个”计算

· 排水支管的长度

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量(一般就为1个洗菜池)

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量；地面扫除口在图纸上看如有就计算。

一骨架用料核算

1、吊架轻钢龙骨

①吊顶龙骨架：

主龙骨+副龙骨=M （单位：米）

损耗：3%

M总=1.03M

②辅件：

吊件–用于悬吊主龙骨

挂件–用于将副龙骨与主龙骨挂接

接插件–用于副龙骨接头处的挂接

连接件–用于主龙骨接头处的连接

上人主龙骨吊件：每米 1~1.5件

不上人主龙骨吊件：每米 0.5~1件

副龙骨挂件：挂件数量=副龙骨总数×1.3/2

接插件：接插件=副龙骨总数/吊顶框架分格边长

③吊件材料：

标准吊析

自制吊件：吊杆材料、吊点铁杆、射钉或膨胀螺栓、吊杆螺母。

a 上人龙骨架的吊杆用φ8左右的钢条，并在吊杆的一端做一段长为30mm的螺纹。

b 不上人龙骨可用10#镀锌铁丝做吊杆。

c 吊杆、吊点铁件的数量等于吊顶吊点数，或略多。

d 射钉、膨胀螺栓和吊杆螺母数量是吊点的两倍。

④其它材料

油漆是吊件、吊杆防锈材料，可按每公斤油漆涂刷100㎡来计。

每公斤防锈漆需配半公斤松节水和0.25公斤棉维丝。

2、隔墙龙骨架材料

沿顶、沿地和加强龙骨，竖向龙骨、横撑龙骨和配件。

墙高小于3.2m的间隔墙，常采用截取竖向龙骨来取代加强和横撑龙骨，以减少所需龙骨的品种。

采用自攻螺钉、电焊、铆接的方式减少配件的品种。

①沿顶沿地龙骨

隔墙长度×2+窗框数量）×1.05

②竖向龙骨

隔墙面积小，实数竖向龙骨数量×隔墙高度

隔墙面积≥200㎡

a 按图纸上每米隔墙中竖向龙骨的根数乘上隔墙总长度，得出总根数。

b 隔墙高度乘上竖向龙骨总根数，得出总长度。

M总=M墙×G根×M高×1.05 （m×根/m×m）

③辅助材料

平头自攻螺钉、膨胀螺栓、水泥钉、电焊条、铝平头抽芯铆钉等紧固件，以及固定门框用的铁脚件。

a 平头自攻螺钉常用M4×20或M5×20，用量 1kg/100㎡。

b 膨胀螺栓和水泥钉主要用来固定沿地、沿顶或沿墙龙骨，可按每米隔墙4只。

c 铝平头抽芯铆钉主要用来铆接一些特殊部位，100只/100㎡。

d 电焊条主要用于轻钢龙骨连接处的点焊，0.25kg/100㎡。

3、铝合金吊顶架材料核算

①主材：L型墙侧边龙骨，T型主骨和T型横撑龙骨组合成型

侧边龙骨按天花周边长度。通风口，灯槽。

有主龙骨、横撑龙骨之分的吊顶，先数有多少条主龙骨，再乘以每条长度，横撑龙骨数量同主龙骨。

没有主次龙骨之分的龙骨，计算每平方米吊顶有几米铝龙骨，乘以吊顶总面积。

通常1.2m×0.6m的长方框结构的吊顶，每平方米需3.4m铝合金龙骨，0.6m×0.6m的方框结构的吊顶，每平方米需4.5m的铝合金龙骨。

②辅件：吊件、铁丝、水泥钉、自攻螺丝、铝抽芯铆钉

吊件主要是用膨胀螺钉或射钉来固定铁制吊点，每平方米1.2只吊点。

吊挂用的12#~14#铁丝：10kg/100㎡。

水泥钉，用来固定沿墙边龙骨，2只/m。

自攻螺钉和铝抽芯铆钉用来连接龙骨架，

铝抽芯铆钉规格为φ4×10或φ5×10：16只/㎡

自攻螺钉规格为M4×15或M5×15：16只/㎡

4、木龙骨架材料核算

①吊顶木骨架 方格结构

250mm×250mm，300mm×300mm，400mm×400mm

11.5m/㎡ 8m/㎡ 7m/㎡

25mm×35mm木方，30mm×45mm木方，吊点处木方：1m/㎡，造型迭级结构按吊顶展开面积。

②隔墙木骨架

单骨架：单层木方为骨架，墙厚<100mm；

双骨架：两层木方组合成骨架，墙厚120~150mm。

方格结构：300mm×300mm，400mm×400mm。木方

双层骨架：18m/㎡ 16m/㎡ 25mm×35mm

单层骨架：8m/㎡ m/㎡ 30mm×45mm，40mm×55mm

③壁面木骨架

300mm×300mm，300mm×240mm。木方：25mm×35mm。

壁面的面积按实际高度加50后，再乘以壁面宽度来计算。

门窗面积小于3㎡，不扣门窗面积；

大于3㎡，扣除80%门窗面积。

壁面面积乘以每平方米壁面的木方条数，得壁面所需木方条的总数（m）。

④墙裙木龙骨

木方：25mm×35mm，300mm×300mm方格，木条：8m/㎡

⑤辅助材料

吊顶木骨架的悬吊需用膨胀螺栓或射钉，2只/㎡；

木骨架组装用的25~38mm（1寸或1寸半）圆钉，2kg/100㎡；

沿墙木龙骨的固定常用65mm（2寸半）圆钉或水泥钉，2只/m。

隔墙木骨架在沿顶、沿地和沿墙处需用膨胀螺栓或76mm（3寸）圆钉来固定，2只/m。

木方：25mm×35mm，用25~38mm的圆钉，2kg/100㎡；

木方：35mm×45mm，用35~50mm的圆钉，3.5kg/100㎡。

壁面和墙裙面木骨架，常用65mm的圆钉或水泥钉，3~4只/㎡；

木骨架组装用25~38mm长的圆钉，2kg/100㎡。

吊顶、隔墙、壁面的防火漆用量：0.5kg/㎡。

二饰面板

木夹板、纸面石膏板、埃特板，2440mm×1220mm，2.977㎡/张。

1.装饰面基层板

①数量（张）=总面积（㎡）/2.977（㎡/张）

②辅助材料

固定纸面石膏板的平头自攻螺钉，1000粒/100㎡，规格为M5×25。

固定木夹板（4mm厚）的圆钉，规格为20mm，4kg/100㎡；

枪钉，钉长15mm，2盒/100㎡。

埃特板， 最好用枪钉，钉长15mm，1.5盒/100㎡;

如果用圆钉，20mm长粗圆钉，4kg/100㎡。

2、吊顶面矿棉板，珍珠岩板，损耗2%~3%

压花石膏板，损耗5%~8%

3、粘贴灯板材，损耗3%~6%，8%~12%

4、镁铝板、镁铝曲板，损耗5%；万能胶、氯丁胶：0.35kg/㎡

5、铝合金装饰板

①条板（100mm宽）数量=10×（饰面长×饰面宽）×1.02

②方板：500mm×500mm

方形板数量（块）=4×（饰面长×饰面宽）

三石板材、瓷片饰面用料核算

1、石板材 损耗量：1.2%

①地面：15mm厚水泥砂浆层，每平方米需普通水泥15kg，中砂0.05m3。

地面铜分隔线规格：宽8~10m、厚3~4mm、长2m，用量1.5m/㎡。

②墙面石板材边长小于400mm，安装高度在1m以下时，可用水泥粘贴法。每平方米石板材的粘贴需425#普通水泥13kg，中砂0.02m3。

③小规格石材（边长为200mm左右）常用于圆柱面，每平方米需425#普通水泥12kg，中砂0.02m3。

④石板材边长大于400mm，安装高度大于1m，可用镶贴法或干挂法。

镶贴法：每平方米需φ6或φ8的钢筋6~8米，16号不锈钢丝或14号铜丝1.6米左右，425#水泥15kg，中砂0.05m3。

干挂法：每平方米需不锈钢角6~8个，4mm不锈钢丝0.8m，膨胀螺栓6~8只。

2、瓷片材料

①瓷片用量，损耗量3%。

②镶贴材料：普通水泥、白水泥、中砂、107胶

墙面用普通工艺镶贴各种瓷片每平方米需普通水泥11kg、中砂33kg、石灰膏2kg。

柱面上用普通工艺镶贴各种瓷片需普通水泥13kg、中砂27kg、石灰膏3kg。

地面普通工艺镶贴地面瓷砖和马赛克需普通水泥12.5kg、中砂34kg。

墙面镶贴瓷片时，水泥中常加入107胶，每平方米需普通水泥12kg、中砂13kg、107胶水0.4kg。

柱面：每平方米需普通水泥14kg、中砂15kg、107胶水0.4kg。

镶贴后需擦缝处理的白水泥，每平方米需0.5kg左右。

擦洗瓷片面用的棉维丝用量为1kg/100㎡左右。

胶粘地砖，1kg胶可粘4~6㎡的地砖。

四地板、地毯用料核算

1、木地板

①木材用量：损耗量6%

施工方法：架铺、直铺、拼铺

架铺木地板常规使用的基座大木方条规格为60mm×80mm，基面厚木板规格为20mm，大木方条的间距为600mm。每100㎡架铺地板需大木方条0.94m3、厚木板1.93m3。

②辅助材料

架铺：100㎡

沥青18kg，硝基外用清漆30kg，油性腻子40kg，白乳胶30kg，地板蜡7kg，铁钉12kg，酒精8kg，汽油12kg，棉纱丝5kg，虫胶片1.5kg。

直铺：100㎡

沥青50kg，硝基外用清漆30kg，油性腻子40kg，白乳胶25kg，地板蜡7kg，铁钉10kg，酒精8kg，棉纱丝5kg，虫胶片1.5kg，砂纸200张。

拼铺：100㎡

地板胶水30kg，油性腻子20kg，水胶粉5kg，水晶粉20kg，棉纱丝5kg，砂纸230张。

2、塑料地板

①塑料地板用量

一般规格300mm×300mm，11块/㎡，损耗量1%。

②辅助材料

塑料地板胶或万能胶：0.35kg/㎡，清洁用汽油：2kg/100㎡，棉维丝：1kg/100㎡。

3、地毯

①地毯用量 损耗8%~12%

弹性胶垫

楼梯上铺地毯：楼梯正投影面积×1.52

②辅助材料 /100㎡

带钉木拉条125m，接缝带75m，门边铝压条：按实际门宽，水泥钉130只，万能胶2

五铝合金用料核算

1、基本方法

①先分清该结构中所需的型材种类。

②计算各种型材各自所需的长度数量，加上3%的损耗量。

③各种型材的总长度乘以单位重量，得各种型材重量。

④辅助材料：连接紧固材料，配套五金材料，密封材料。

2、铝合金门

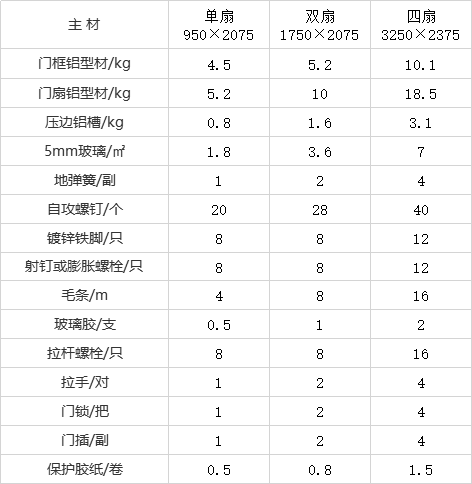

门材料用量表（46系列铝合金门型材）

3、推拉窗（90系列、70系列）

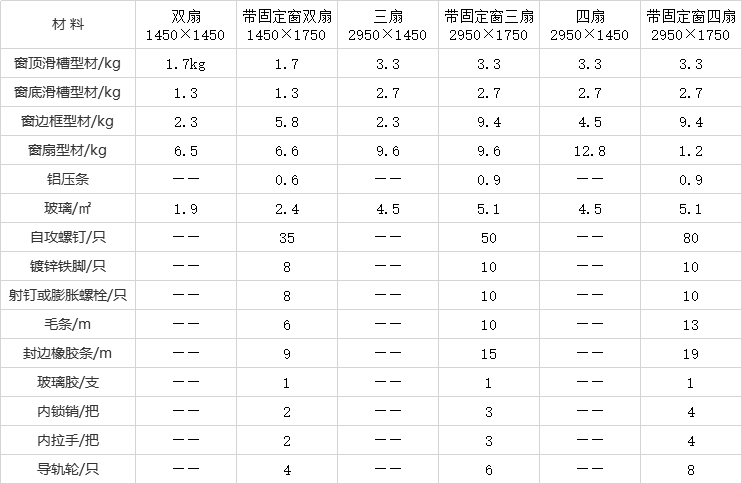

90系列推拉窗材料用量表

四）平开窗（52系列、38系列）

38系列平开窗材料用量表

五）其它铝合金材料

①铝合金橱窗

六线条类用料核算

1、木线条

按品种规格计算

压角线、压边线、装饰线、分角线、半圆线、指甲线、凹凸线、波纹线

小规格（宽10~25mm），损耗量5%~8%；

大规格（宽25~60），损耗量3%~5%。

枪钉：0.5盒/100米，小规格用20mm钉枪钉；

1寸圆钉：0.3kg/100m；

白乳胶、903胶、立时得：0.4~0.8kg/100米。

2、不锈钢线条

损耗量2%~5%

七裱糊用料核算

1、普通壁纸：低泡或高泡的塑料壁纸和涂塑壁纸

门窗洞口面积小于3㎡，不扣除其面积；大于3㎡，扣除其面积。损耗12%。

①木基面的处理材料：披嵌腻子与酚醛清漆或虫胶漆。

腻子：老粉或大白粉加羧甲基纤维素与乳胶调配而成

重量比：100：4~6~13或老粉100：酚醛清漆18。腻子用量0.4kg/㎡。

酚醛清漆或虫胶漆：0.13kg/㎡或0.15kg/㎡，若不需防潮处理可不计算。

②石膏板基面的处理材料：

嵌缝用石膏嵌子0.6kg/㎡，贴缝用棉纸带3m，粘贴棉纸带用乳胶0.05kg。

③普通墙面的处理材料：（水泥墙面、石灰墙面）

腻子：老粉与羧甲基纤维100：12。老粉与107胶100：16。

石灰墙面腻子用量：0.5~0.8kg/㎡；水泥墙面腻子用量：0.6~1kg/㎡；防潮用酚醛清漆0.4kg/㎡。

2、金属壁纸

规格：宽0.53m，每卷长10m。损耗量：局部饰面20%，一般整体墙面5%。

通常只裱糊在木基面上，处理材料与普通壁纸基本相同，但防潮用虫胶漆。

3、锦缎裱糊贴面

木基面，损耗量：局部饰面15%。上装处理：107胶0.4kg/㎡。处理材料同金属壁纸。

4、裱糊用粘结材料：壁纸粉、107胶水、纤维素、乳胶

1、壁纸粉：23㎡/盒

2、107胶：甲基纤维素（干粉）：水=100：5：40

混合液5㎡/公斤，107胶7.5㎡/公斤。

3、乳胶：甲基纤维素干粉：水=60：5：40

混合胶液3.5㎡/公斤，乳胶6㎡/公斤。

八涂料用料核算

1、涂料

门窗洞口小于3㎡，不扣面积。墙面、柱垛和顶面迭级较多的，可在墙面、顶面的面积上分别加5%~8%的补充量。

腻子：老粉（富粉）或大白粉或石膏粉+甲基纤维素+乳胶，重量比100：5：13

抹灰墙面：0.4~0.8kg/㎡，混凝土墙面：0.6~1kg/㎡。

墙面涂料面积≈2.3房间面积

涂料公斤数(两遍)=房间面积/4+涂刷高度×10/4

2、油漆（调和漆、防锈漆、原漆、熟桐油、松节油）

①酚醛清漆：普通木饰面。加松节油

②硝基清漆：（腊克）木顶棚、木墙裙、木造型、木线条及木家具的饰面。加虫胶片、工业酒精、天那水或香蕉水。

③聚氨酯漆：木顶棚、木墙裙、木造型、木线条及木家具的饰面。加虫胶片、酒精。

④虫胶漆：

⑤硝基磁漆：木造型、木线条、钢木家具。加天那水或香蕉水。

木线条饰面油漆按其宽度乘上1.5，再乘以其长度，得其面积。

⑥硝基喷漆（手扫漆）：木造型、木线条、钢木家具。加天那水。

⑦酚醛磁漆：普通木饰面。加松节油。

⑧常用腻子：

石膏油腻子：墙、柱、地面，普通家具的不透木纹嵌底

石膏粉0.22kg/㎡，熟桐油0.06kg/㎡，松节油0.02kg/㎡

血料腻子：中、高档家具的不透木纹嵌底。购买成品

熟猪血0.11kg/㎡，老粉（富粉）0.23kg/㎡，木胶粉0.03kg/㎡

石膏清漆腻子：墙、地面、家具面的露木纹嵌底

石膏粉0.18kg/㎡，清漆0.08kg/㎡

虫胶腻子：墙、地面、家具面的露木纹嵌底

虫胶漆0.11kg/㎡，老粉0.15kg/㎡

硝基腻子：常用于木器透明涂饰的局部填嵌

硝基清漆0.08kg/㎡，老粉0.16kg/㎡

原子灰：木、铁

猪料灰、猪血灰

九木家具用料核算

1、木家具有框架式、板式、板框结合式

2、框架式：木方损耗5%~8%，木夹板损耗5%~8%

3、特殊家具：修正系数：1.06~1.12

4、装饰线条：

损耗系数：木线条1.2%，不锈钢线条1.06%，塑料线条1.04%，铝合金线条1.06%

5、家具辅助材料

①胶类：白乳胶、万能胶、903胶。按正立面0.1kg/㎡

粘贴装饰板双面0.26kg/㎡，单面0.14kg/㎡

②紧固材料

圆钉：10mm、12mm、15mm、20mm、25mm、32mm、38mm

1/2.5in、1/2in、 5/8in、 3/4in、 1in、 5/4in、 3/2in

;框架式用：12、20、25、38mm；板式用：20、25、32mm。每种钉0.2kg/㎡

木螺钉：“–”“+”字槽头

常用规格：10、25、38mm。用量10mm：15只/㎡

其他：尼龙倒齿连接件、空心木螺钉连接件、胀开式连接件、抓刺连接件、偏心连接件、直角式连接件。

③家具配件

铰链：普通铰链、长铰链、暗铰链

门高在600mm以下用两只，门高在600~1000mm用3~4只

滑道：抽屉滑道：每个抽屉一付。玻璃滑道：门宽×2

拉手：塑料、金属

门夹：磁碰门夹、塑料门夹、金属弹簧门夹。门高小于400mm用一个门夹，大于400mm用两个门夹。

家具锁：门锁、抽屉锁、玻璃门锁

十楼梯扶手用料核算

1、主材

①扶手材料：铝合金长方形管材、不锈钢或黄铜管材。弯曲修正量和损耗量：8%。

②支撑材料：扶手立柱料、扶手横撑料

③厚玻璃材料：10~16mm。

2、安装材料

角钢50×50×3，方钢20×20，钢板厚2mm，玻璃胶，不锈钢焊条，铜焊丝，电焊条，铝拉铆钉φ5，膨胀螺钉M8，钢钉32mm，自攻螺钉M5，不锈钢法兰盘，抛光蜡。

十一水电用料核算

1、用水器具

浴盆、洗脸盆、洗涤盆、小便器、大便器、水阀、水龙头、配件

浴盆存水弯Dg50。镀锌钢管Dg15、Dg20、Dg25。镀锌弯头Dg15、Dg20、Dg25。橡胶板。水管封口胶带。机油。镀锌管箍Dg15。木螺钉L32~50mm。大便器存水弯Dg100。镀锌活接头Dg15、Dg25。管卡子。大便器胶皮碗。螺纹截止阀门（J11T-16Dg15）。水箱进水嘴Dg15。铸铁下水管Dg50。存水弯（生铁）S型Dg50。

2、供排水管道

①主材料：供水管、水阀、各种弯头、排水铸铁管、地漏。损耗量5%。

②安装材料

3、照明电器

①灯具、电器控制箱、开关盒、插座、安全保护开关

台灯、落地灯、筒灯、防雾筒灯、壁灯、射灯、牛眼灯、日光灯盘、大型吊灯、普通吊灯、吸顶灯、石英天花灯、金卤灯、石英射灯、石英雕花灯、石英水晶灯、组合灯、高功率低压路轨射灯、低压路轨射灯、三线路轨灯、高压高功率路轨射灯、聚光灯、低压圆路轨、吸顶软管灯、路轨软管灯、低压吸顶射灯、高压吸顶射灯、吸顶天花灯、格栅射灯、展示灯、平衡灯、吊线盆灯、吊线巴灯、电子节能灯、盆灯、巴灯、照画灯、走杆灯、镜前灯、半圆壁灯、走线灯。

双眼单插座、三眼单插座、双插座、空调机插座、插座板

松本电工、国际电工TCL、百胜电工、奇胜电工

开关离地1m，插座离地30-50mm

②安装材料

每个开关盒、暗插座：0.3kg水泥

每个壁灯、射灯两只木螺钉

每个日光灯盘4只木螺钉

吸顶灯6只木螺钉

每个普通吊灯两只膨胀螺栓

每只照明灯源控制箱4只膨胀螺栓

4、供电线路

①电线管、万能角铁（30×30，40×40）、膨胀螺栓M8、镀锌管接头、锁紧螺母、接线盒、塑料护口、铁壳软管、管卡子、圆钢条φ6~φ8mm、电焊条、镀锌铁丝、铝条、圆锯片（砂轮片）、机油20#

②照明 2.5mm2铜芯双包电线 BVV2×2.5mm2，BVV2×1.5mm2（开关），

空调等设备 4~6mm2铜芯电线 BVV2×4mm2

进户线不小于 10mm2

弯曲系数1.6，黑胶布2卷/100m，穿电线用24#细铁丝：0.2kg/100m。

③一般开关工作电流10A，1.5匹以上空调选用15A插座，1.5匹以下空调选用10A插座，安装高度不低于2.2m。

④插座回路漏电开关额定电流16A-20A，照明回路断路器10A-16A，空调回路16A-25A，总开关带漏电型32A-40A。

CAD是一款常用的绘图软件，在CAD中完成图纸绘制后，我们需要导出PDF格式的文件以便客户打开查看。今天小编要给大家介绍的就是CAD中导出PDF格式的文件的操作方法，有需要的小伙伴可以收藏起来使用！

1.首先，打开，同时打开一个需要导出PDF格式的CAD文件。

2.点击左上角的CAD图标，选择【打印】，调出打印设置页面，选择打印机的名称为Microsoft Print to PDF，然后选择图纸大小为A4，如下图所示。

3.在打印区域中，选择【窗口】方式选取，然后在图纸上框选需要打印的区域。

4.框选完成后选择居中打印、打印比例为布满图纸，按需求选择图形方向。

5.设置完成后，可以点击预览查看效果，没有问题的话可以保存并输出PDF文件。

以上就是CAD中导出PDF格式的操作方法，希望能帮助到大家，感谢您的阅读！

添加尺寸标注和文字注释，平移视口或更改视图比例以满足项目需求。

1. 打开图纸。

2. 在绘图区域中，选择图纸上的一个视图。

   提示： 如果图纸上的视图重叠，请按 Tab 键，直到合适的视图高亮显示。 观察状态栏，了解视口的说明。

3. 单击“修改 | 视口”选项卡 “视口”面板 “激活视图”。

   Revit 以半色调显示图纸标题栏及其内容。通常仅显示活动视图的内容。 现在可以根据需要编辑该视图。可以放大绘图区域，以更加清晰地观看图元。

   注： 双击图纸上的视口也可以激活视图，具体取决于在“选项”中为“图纸上的视图/明细表”指定的双击动作。请参见用户界面选项。

4. 根据需要修改视图。

例如，可以执行下列操作：

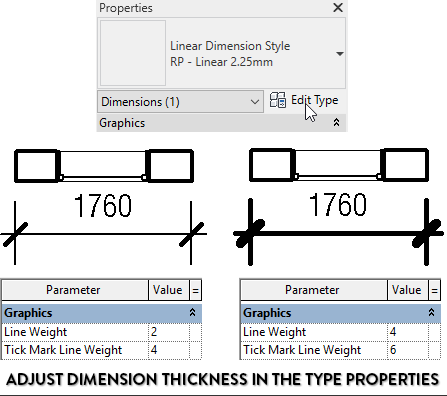

• 添加尺寸标注。 请参见关于永久性尺寸标注。

• 添加文字注释。 请参见添加文字注释。

• 调整视图的裁剪。请参见裁剪视图。

• 在视图的视口内平移视图，一边仅视图的一部分在图纸上可见。 视图的裁剪区域不会移动。 在激活的视图上单击鼠标右键，并单击“平移活动视图”。 拖曳光标以平移视图。

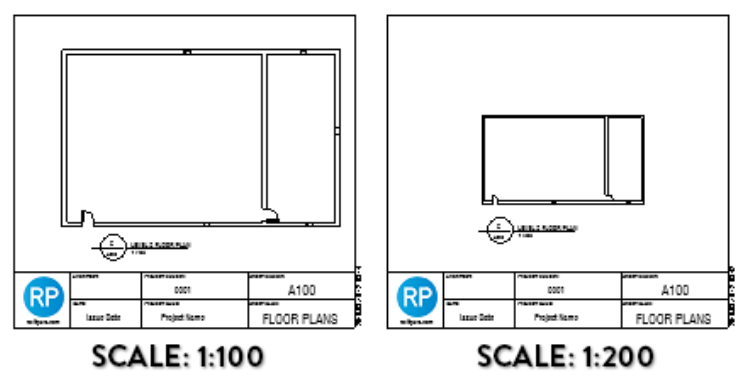

• 修改视图的比例。在视图控制栏上，选择所需的比例作为“比例”。



5. 要取消激活图纸上的视图，请双击视图外部，或者单击鼠标右键，然后单击“取消激活视图”。

 给排水与其他专业的关系

各用电设备的位置与供水（电）及控制位置、容量是否匹配，零件及控制设备能否满足要求。

电气路线、管道通风、空调的敷设位置和走向互有无干扰，埋地管道或管道沟与电缆之间有无矛盾。

连设备的电气线路，控制线路、管（水、油气）路与设备的进线接管位置是否相符。

水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

管道井的内部布置是否合理，进出管道路有无矛盾。

各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。

给排水管道安装与建筑结构的关系

预留、预埋位置与安装实际需要是否相符。

设备基础位置、尺寸、标高是否满足管道敷设的需要。

管道沟位置、尺寸、标高是否满足管道敷设的需要。

建筑标高基准点和放线基准位置是否明确。

给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

施工图审查要点

审图的原则

设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

图纸资料是否齐全，能否满足施工要求。

设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误，有关部位的标高、坡度、坐标位置是否正确，材料名称、规格型号、数量是否正确完整。

设计说明及设计图中的技术要求是否明确，设计是否符合企业施工技术装备条件，如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

设计意图、工程特点、设备设施及其控制工艺流程是否明确要求，各部分设计是否明确，是否明确工艺流程和施工工艺要求。

管道安装位置是否美观和使用方便。

管道、组建、设备的技术特性，如工作压力，温度、介质是否清楚。

对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

需要采用特殊施工方法、施工手段、施工机具的部位要求和做法是否明确。

有无特殊材料要求，其规格、品种、数量能否满足要求、有无材料的代用的可能性。

审图要点

设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

是否选用了淘汰产品。

给排水平而图

生活水池、水箱是否为独立的结构型式。

给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

有无厕所.盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

地下污水泵井是否设置密封井盖和通气管。

选用的水加热设备及其布置、敷设是否考虑了检修要求。

管道的布置、敷设是否满足规范要求。

水消防、人防部分平面图

建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

消防水池、高位水箱及消防水泵房是否满足规范要求。

消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。消防电梯是否设置了排水设施。

寒冷地区.无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

灭火器的造型与布置是否满足规范要求。

当有人或防空地下室时.给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

总平面图

消防专用或生活共用的室外给水管是否按规范要求连成环状管网.室外消火栓、水泵接合器的布置是否符合规范的要求。

入市政污,雨水管接合井的管径、标高是否合适。

化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m.当不满足时.是否采取了防止污染生活用水储水池水质的有效措施。

系统图

给水系统

高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。

给水管道的连接是否存在回流污染问题。

水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施

按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

热水系统

热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

公共浴室是否设有水温稳定和节水措施。

系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，固定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

排水系统

排水系统是否采用了雨、污分流;雨水斗及其布置是否符合要求。

污水立管底部的排水横管的连接是否满足规范要求.或采取单独出户的措施。

水管是否按规范要求设置通气管及检查口、清扫口。

消防系统

消防水池和屋顶消防水箱的储水容积是否符合规定.当消防、生活合用水池、水箱时.有无保证消防水量不被动用的措施。

消防满足规范要求.系统上是否有减压、泄压等安全使用和保证灭火效果的措施.有无消防水泵的自检措施。

消防水泵及增压设备是否满足规范要求。

室内消火栓管网是否按规范要求连成环状.环状管网的引入管是否不少少两根.管网上阀门的布置是否满足规范要求。

屋顶是否设试验用消火栓.自动喷水灭火系统各层末端是否设有终端放水试验装置。

消火栓与自动喷水灭水系统管径是否合理。

寒冷地区、地卜不采暖车库是否采用干式或预作用自动喷水灭火系统。

消防水泵接合器的设置是否满足规范要求。

审图注意事项

看设计总图时要审核总设计用水量是否符合，当地的平均水平与选用的管径是否合适，以及水质的清洁程度，要考虑水垢集聚减小管道流量的变化，所以进水管应在总用水量基础上加大一级管道，要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改到。

再看单位工程施工图时，主要是看给水系统透视图，在审核中主要应检查管道设置是否合理，水表位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否卫生合理。

对于大型公共建筑，高层建筑给水施工图，要审核有无单独的消防用水系统，而它不能混在一般用水管道中有一单独阀门，单独管道、单用阀门，放置阀门井的位置是否便少启闭。便于检修，周围有无障碍物，以确保消防时紧急使用。

对设计所选用的排水管、材料、排水系统像配合的的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算，有时设计DN 100的管径.往往需要加大到DN 150.使用上才比较方便.不易被堵塞。

对排水室外部分进行审核.主要是管道坡度是否注明.坡度是否足够。污水管汇流弯处是否设置检查井.其深度是否足够。还应注意检查井的位置.是否会污染环境及影响易受污染的地下物。

土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同.防止上部房间为厨卫.下部为住房。这样损去了房间的完美.一旦以上部厨卫间漏水.就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处.既不便与安装更重要是影响美观。

给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置.使梁的截而减少.削弱了梁的强度。特别是阳台外悬臂挑梁的根部.不允许有排水管穿过.否则无法保证悬臂的强度.留下安全隐患。

施工图会审是一项极为细致的技术工作.其综合性很强。要审核好图纸.除了审图者认真看图外.还与审图者自身素质有关

审图者的综合素质包括对设计图看图能力;

对各相关设计、施工规范的理解和认识;

对施工工艺和施工方法现场经验的积累;

对建筑、结构的认识;对给排水专业相关边缘专业的认识;

对建筑设备的交叉施工及各种管道综合布置的避让的处理。

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    在建模过程中，有时需要达到多种填充效果，而CAD中大量的二维填充图案，便是最直接的资源之一。

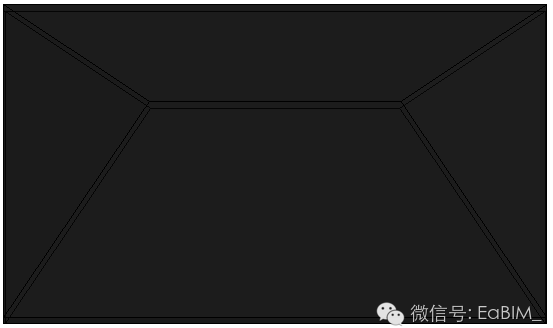

    在使用填充图案之前

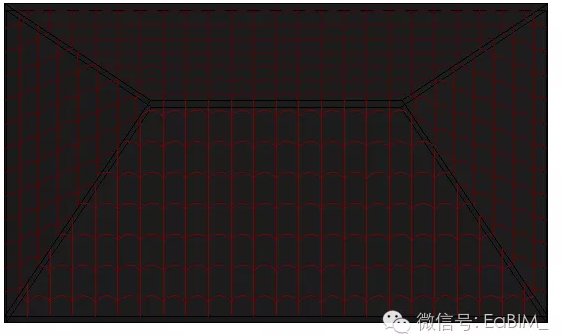

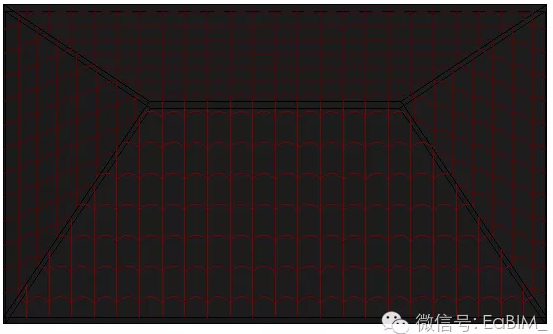

    使用填充图案之后

    其中要用到主要命令便是对表面填充图案的添加与编辑，简单效果如下：

    关于模型填充图案与绘图填充图案的区别：

    一言以蔽之：

    模型填充图案相对于模型保持固定尺寸，而绘图填充图案相对于图纸保持固定尺寸，相对于主体图层可以具有不同的方向。

    而方向可以影响绘图填充图案在主体图元（墙、楼板、屋顶、天花板）中用作截面填充图案时的显示方式（下文中详解）。

    注：详图构件和填充区域中使用的绘图填充图案不受此设置的影响。

    基本步骤及分析如下

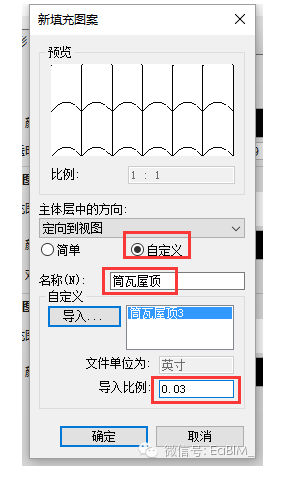

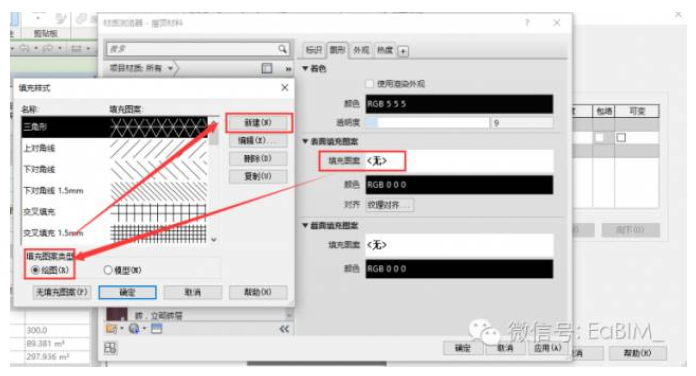

    1.在构建创建好之后，对构建进行材质编辑，在表面填充图案命令中，新建一个绘图填充样式

    2.使用自定义方式将二维填充图案导入，并对其导入比例进行合适的修改

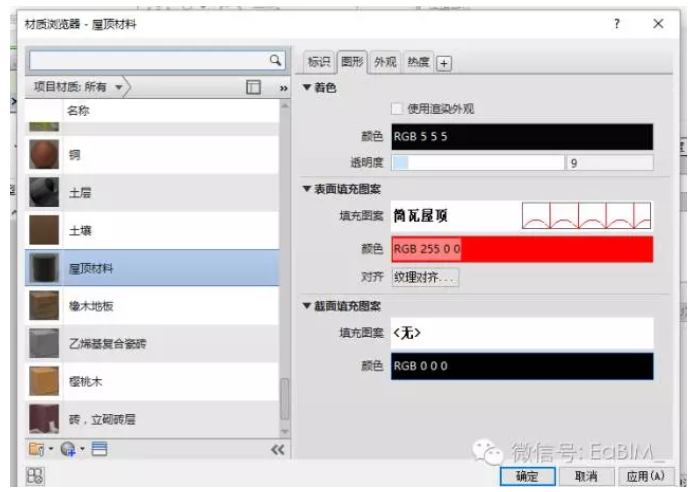

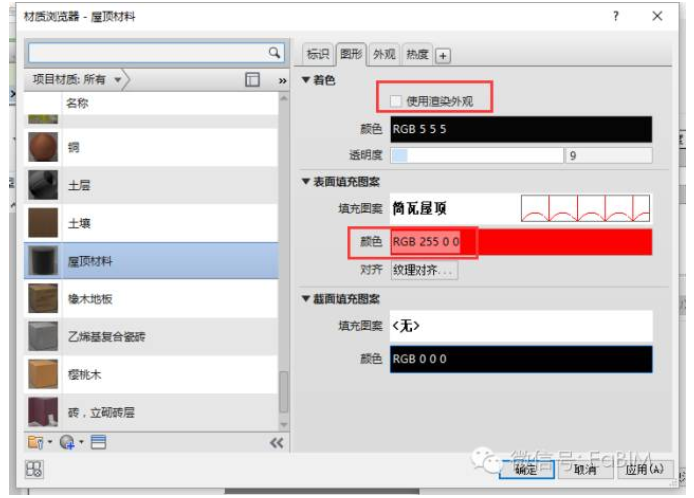

    3.对表面填充图案的颜色与构建的显示方式进行更改

    4.单击确定，完成填充图案的添加

    关于显示主体层中的方向如下：

    “设置为视图方向”，所有图案相对于图纸都共享相同的方向和原点，因此它们在图元过渡上完全对齐。

    “保持可读”，此选项模拟文字的行为。图案与主体图元对齐；但是当主体倾斜45、135、225和315度时，图案翻转90度。右对角线图案始终大致保持右对角线，90度角有一个平滑过渡。图案相对于图纸共享相同的原点。

    “与图元对齐”，即图案与主体图元（如墙、楼板、屋顶或天花板）对齐并计算适当的原点。

工程建设项目概算是设计单位在初步设计阶段按照设计方案和结构图纸编制的工程概算文件，工程建设项目概算由建设投资、建设期利息和铺底流动资金组成。其中建设投资由建筑工程费、设备购置费、安装费、工程建设其他费用和预备费构成。工程建设项目初步设计概算经上级主管部批准后，就形成该投资项目投资的上限，如无大的变动不能调整。但由于国家财税政策调整、建设规模变化、设计单位设计变更、物价水平的变化等因素引起的工程超概情况时有发生，为保证工程顺利完成，经设计单位确认报主管单位同意后，建设单位可以进行工程概算调整。

一、工程超概的原因

1.国家财税政策调整(汇率、税费等)以及工程量消耗定额、计价依据的调整。比如2011年XX省对建筑工程定额中的人工单价进行调整(XX建文[2011]80号)，普工调至52元/工日、技工调至60元/工日、高级技工调至75元/工日，涨幅超过20%，此项调整就在概算调整的范围内。

2.设计变更。由于业主压缩初步设计阶段的工程进度时间，使得设计人员无暇细化设计内容，未进行设计方案比选实现方案优化，在施工图设计阶段大幅修改甚至推翻原设计方案，造成工艺和设备大幅超概；概人员短时间内也未能掌握最新的材料价格信息，估价不准；又因设计人员提资不准，编制的概算缺项、漏项严重，造成超概不得不调整。

3.建筑材料价格上涨、设备及安装费用上扬。化工项目建设期一般最低在1年以上，工期长的达到4、5年，初步设计概算编制后到项目正式施工这段时间有很大的建材价格上涨的风险，以钢材为例，2010年钢材价格还在4000元/吨左右，现在已达到4200元/吨以上，涨幅达到5%-10%，对投资影响很大。

4.建设工期延长。建设工期越长，工程和计价基准变化的可能性就大，引发材料、设备和人工费用的上涨，也使建设管理费用增加、工期索赔和贷款利息上涨等风险加大，导致超设计概算。

5.自然灾害或意外的影响。由于地震、洪水、火灾等自然灾害或意外造成的投资增加，概算超概。

二、工程概算调整的方式

1.核实调整概算的范围和内容。首先要比较主管部门批复的初步设计概算的建设内容、建设规模与施工图设计的建设内容、建设规模之间的差别，确认设计深度和范围变更所增加的工程量，根据施工合同或市场价格确定工程量单价，形成调整概算额。重大设计变更需要书面报送主管部分认可后方可进行概算调整。

2.收集调整概算的依据和资料。调概人员应该根据项目管部门对工程初步设计概算的批文确定原概算规模，收集初步设计文件和施土图设计文件，确定设计变更的范围；到施工现场了解土方情况、建材运输距离、人工单价、建材单价等；掌握建设单位现场发生的办公设备支出、差旅交通费等支出的票据或凭证，确定建设单位管理费的数额；深入项目当地了解设备特别是成套工艺设备的采购和安装价格、了解最新的钢材和水泥等建材价格、确认现场发生的签证单的真实工程量、人工工时，现场已完成的建筑工程量，客观正确编制调整概算。

3.设备费的调整。轻工业项目中，设备投资占大多数部分，设备投资包括工艺、自动控制、电气安装、公用(给水、排水、暖通)等，设备投资在总投资中占到50%以上的比例。设备投资调整书按照工艺、自控、电气、工艺四个进行划分，分列设备的名称、数量、型号、单价、总价等，汇总出原概算和现在概算的差额，形成调整概算，对于重要设备或需注明的情况进行说明。

4.安装费的调整。安装工程费首先要确定工程量，应根据安装现场施工实际发生的工程量进行，遇到无法准确估算的情况，可按照行业标准或者以往项目实施的经验确认安装费率，并计算安装费用。其中若发生政策性调差，则按照有关部门发布的调整文件，将政策性调差计入设备安装费中。安装费调整中工程量的调整是很重要的部分。调概人员可以采取对比初步设计与施工图设计中的材料用量表，计算材料量差，再套取原概算中的材料安装费率得到安装费调整额；也可以依据建设单位或施工单位已完成的预算中的工程量进行调整，对此部分工程量的增加必须进过工程监理和审计单位的审核才能成为调整的依据，避免出现多算或重复计算的情况。

5.建筑工程费的调整。建筑工程费调整重点也是确定工程量的确定，调概时需要比较施土图与初步设计图纸之间的差别，依据设计人员图纸的变化，计算土建工程的工程量的增减。需要特别注意建设项目基础、墙体、梁柱、屋面等工程量比较大的部分的设计变更，核实用钢量有无大的变化，注意建材价格的波动对造价的影响，以上均为概算调整的重点。

6.其它费用的调整。其他费用包括建筑工程其他费用和预备费。建筑工程其他费用包括建设单位管理费、勘察设计费、监理费等费用，在初步设计阶段一般是以工程费用为基准按照规定的费率记取。调整概算要核实以上费用哪些是已经发生可以按实际支出结算，哪些是尚未发生或者已发生但尚不能统计。预备费在初步设计阶段一般记取工程费用的5%或者以上，此部分费用可以用来冲抵超概的那部分投资。

机电安装预制装配技术，即设备及管线装配一体化，是当前建筑业新技术之一。

设备及管线装配一体化施工工艺流程

设备及管线装配一体化施工应符合下列规定

1. 设备及管线预制模块在生产、运输和装配过程中，应制定专项生产、运输和装配方案。

2. 预制模块加工所需机电设备、管道、阀门、配件等材料必须具有质量合格证明文件，规格、型号、技术参数等应符合设计要求。

3. 在生产、运输、保管和装配过程中，应采取防止预制模块损坏或腐蚀的措施。

4. 预制模块在吊装、运输、装配前应进行重量计算，吊运装置应安全可靠，吊运捆扎应稳固，主要承力点应高于预制模块重心，并应采取措施防止预制模块扭曲或变形。

设备及管线装配一体化深化设计应符合下列规定

1. 深化设计时应综合考虑设备及管线装配施工区域内的建筑、结构、装饰等相关专业的情况。主要设备及预制模块必须预留出检修通道；距墙、柱、梁、顶及设备之间应有合理的检修距离。

2. 深化设计时，应依据相关设计规范要求，结合施工区域内的管线综合布置情况和运输吊装条件，进行合理的设备及管线预制模块划分。设备及管线预制模块，主要包含预制循环泵组模块、预制管组模块、预制管段模块、预制支吊架模块等。

【说明】设备与管线预制模块有形状不规则的固有特点，在预制模块划分时应着重考虑各种预制模块的运输、吊装条件限制。

3. 深化设计前应确定加工生产所需的设备及材料的规格、型号、技术参数，并应编制专项设备及材料样本要求细则，由生产厂家提供详实产品的样本。严格按照设备及材料厂家提供的样本进行深化设计，宜采用BIM技术进行模型搭建。

4. 深化设计图纸包括设备基础及排水沟布置图、机电设备布置图、机电管线综合布置图及设备及管线预制模块的加工图和装配图等。

5  设备及管线预制模块分组划分后，进行各预制模块全过程实施的可行性分析及验算，应满足运输、吊装、装配的相关要求。

设备及管线预制模块工厂生产应符合下列规定

1. 生产厂家应具备保证设备及管线预制模块符合质量要求的生产工艺设施、试验检测条件。

2. 设备及管线预制模块在生产前，应由施工单位组织深化设计人员应对生产厂家进行深化设计文件的交底。

3. 设备及管线预制模块的加工生产宜分为工厂预制和现场预制，对于装配式施工中的关键线路、关键节点可采取现场预制的方式。

4. 预制模块中水泵与电动机同心度的调测应符合相关技术要求；预制模块上的阀门、压力表、温度计、泄水管等的安装设计无要求时，应符合产品使用书的要求。

5. 设备及管线预制模块的生产宜建立首件验收制度，由施工单位组织相关人员验收合格后方可进行后续预制模块的批量生产。

【说明】首件验收制度是指结构较复杂的预制模块或新型预制模块首次生产或间隔较长时间重新生产时，生产厂家须会同建设单位、设计单位、施工单位、监理单位共同进行首件验收，确认该批预制单元生产工艺是否合理，质量是否得到保障，共同验收合格之后方可批量生产。

6. 设备及管线预制模块出厂前，宜采用追踪二维码或无线射频识别芯片的方式对其进行唯一编码标识。

7. 设备及管线预制模块在出厂时，应出具相关质量证明文件。

设备及管线预制模块配送运输应符合下列要求

1. 现场运输道路和设备及管线预制模块的堆放场地应平整坚实，并有排水措施。运输车辆进入施工现场的道路应满足预制模块的运输要求。

2. 所有设备及管线预制模块在进场时应做检查验收，并经监理工程师核查确认。应对预制模块的规格、外观、尺寸等进行验收；包装应完好，表面无划痕及破损。

3. 对于机房内的大型设备及管线预制模块的水平运输，宜在设备基础之间搭建型钢轨道，通过专用搬运工具承载、卷扬机牵引的方式进行水平运输，牵引过程中运输速度应平稳缓慢。

4. 水平运输前应根据设备及管线预制模块的最终位置及方向合理规划运输起始点的朝向和运输路线；运输路线不宜多次转向，运输过程中设备及管线预制模块不宜调整朝向。

设备及管线预制模块装配施工应符合下列要求

1. 装配前应对设备基础进行预检，合格后方可进行安装。基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计或厂家技术要求，表面平整外观质量较好不得有蜂窝、麻面、裂纹、孔洞、露筋等缺陷。

2. 对未进行整体设备及管线预制的大型机电设备，应提前按照设备布置图进行就位，并采取措施进行成品保护。

3. 设备及管线预制模块应按照装配施工方案的装配顺序提前编号，严格按照编号顺序装配，宜遵循先主后次、先大后小、先里后外的原则进行装配。

4. 设备及管线预制模块安装的位置、标高和管口方向必须符合设计要求。当设计无要求时，平面位移和标高位移误差不大于10mm。

5. 设备及管线预制模块，其纵、横向水平度的允许偏差为1‰，并应符合相关技术文件的规定。

6. 对于预制模块成排或密集的装配施工区域，在条件允许的情况下，宜采用地面拼装、整体提升或顶升的装配方法。

7. 预制支吊架模块的装配应符合各机电系统的相关要求，关键部位应适当加强，必要部位应设置固定支架。

8. 设备及管线预制模块在装配就位后应校准定位，并应及时设置临时支撑或采取临时固定措施。

9. 完成设备及管线预制模块的整体装配后，应进行质量检查、试验及验收。

    建筑师经常批评Revit制作的丑陋，枯燥和扁平的图画。这是一种合理的批评。样板文件自带的线宽设置很糟糕，并且不容易定制。这篇文章的目的是教你调整项目中所有线宽选项所需要知道的一切，让你有能力创建好的线条层次结构。

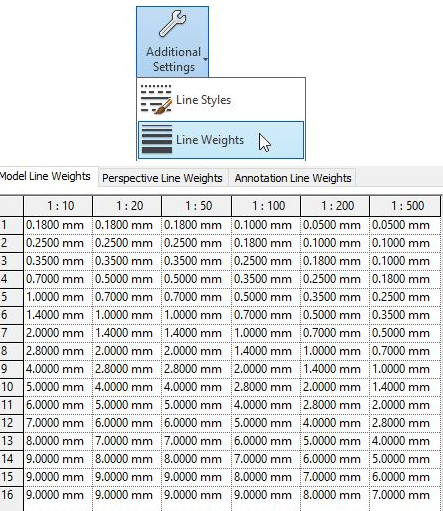

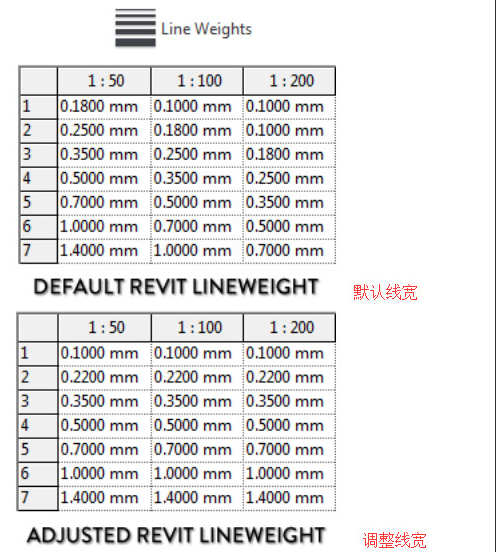

    1-在“线重量”菜单上调整线条的厚度

单击“管理”选项卡中的“其他设置”。选择线宽。您可以在此处为每个数字指定厚度值。在“模型线”类别中，您可以为不同的比例指定不同的厚度。在某些情况下，最好删除此选项并对所有比例使用相同的厚度（知识点14说明）。

    2-厚度值适用于印刷文件

在计算机屏幕上查看Revit模型时，元素的厚度是动态的。这意味着当您放大时，线看起来会更厚，而当您缩小时，线看起来更细。这与印刷文件相反，厚度永远不会改变。这就是为什么将视图的比例从1：100更改为1：200将使所有线在屏幕上看起来更厚。

    要减少此效果的混淆，将视图放置在图纸上时请检查视图。标题栏将有助于对线的比例和厚度进行显示。您需要使用正确的比例打印图纸，避免打印屏幕或用“适合页面”打印设置，打印时务必使用缩放100％。

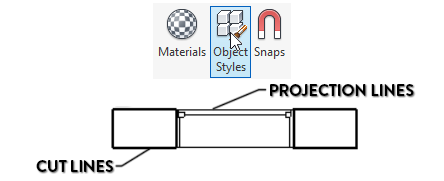

    3-设置对象样式中的线权重

设置好要使用的所有线宽厚度值后，请转到管理选项卡中的“对象样式”菜单。

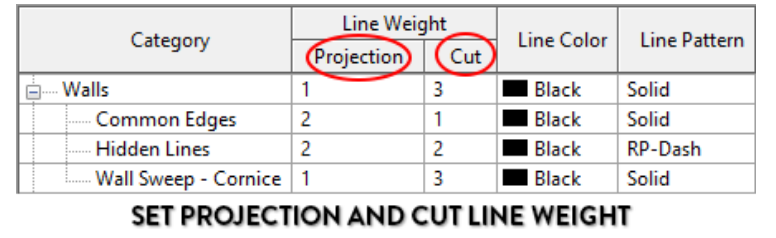

您必须同时设置“投影”和“剖切”值。剖切线通常较粗。

    让我们从墙的类别开始吧。如您所见，有一些子类别，例如Cornice，您可以在其中指定不同的厚度值。您也可以使用此菜单指定线条颜色和图案。

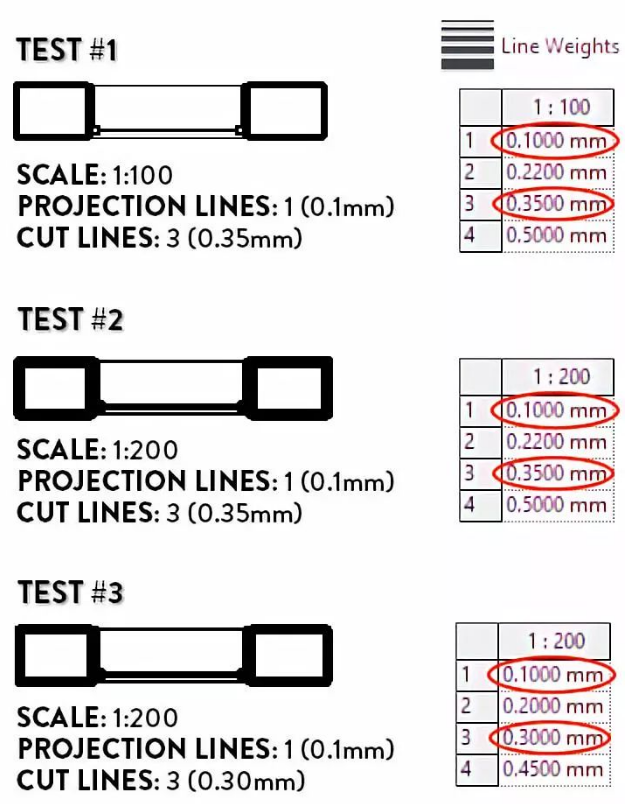

    在下图中，您可以使用我们刚刚在“对象样式”菜单中应用的设置来查看墙。1和3厚度编号是指“线宽”菜单中指定的厚度值。在测试＃3中，我们将线宽3的厚度值以1：200的比例减小到0.30mm而不是0.35mm。

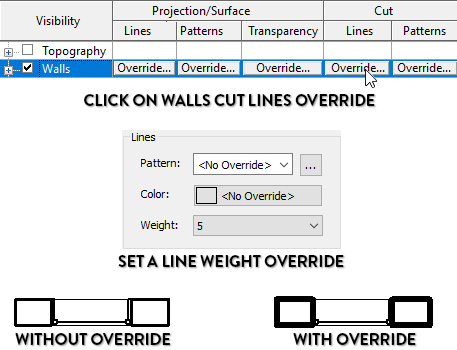

    4-使用可见性图形菜单在特定视图中调整线条厚度

使用对象样式和线宽的组合将影响所有视图中的所有元素。如果要修改特定视图中某类元素的厚度，则必须使用“可见性图形”菜单，使用快捷方式VG。向下滚动到墙类别。单击“剖切”的“替代”按钮。这将使所有墙在应用此覆盖的视图中变厚。

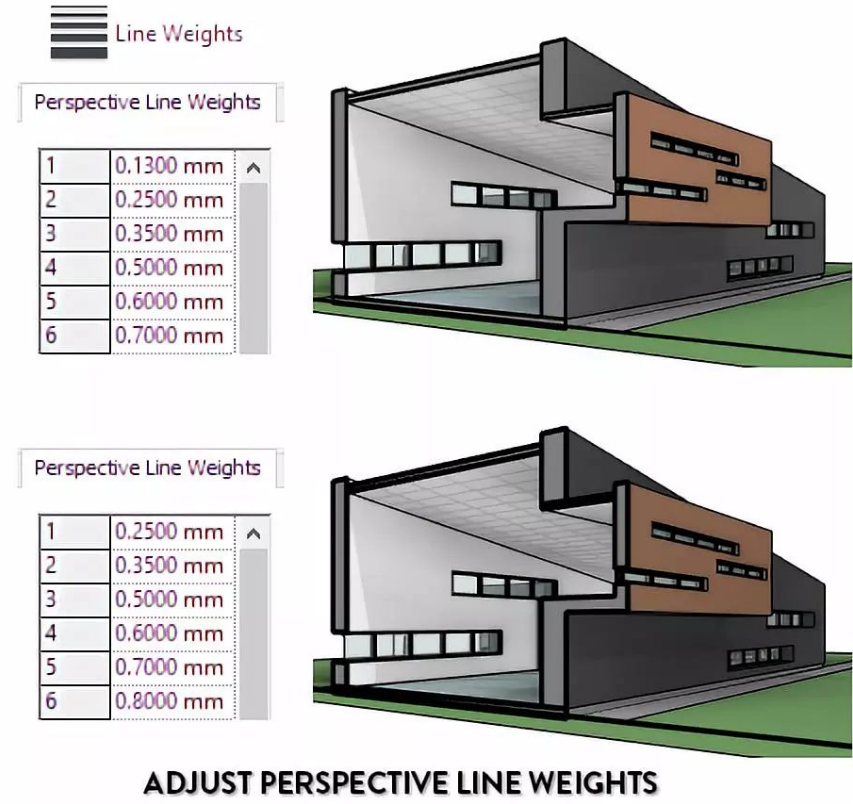

    5-调整视线重量

由于透视视图不使用比例，因此可以在“线宽”菜单中自定义厚度。确保在纸张上放置透视图以正确测量厚度。要完全控制透视图中的线条厚度层次结构，请考虑使用“剪影”和“线条”等工具。

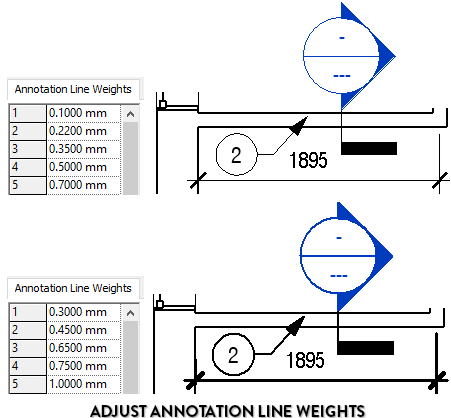

    6-调整注释线重量

要调整注释元素的厚度（如部分标记，尺寸，通用注释和标记），您必须使用“注释线权重”菜单。如下所示，修改这些值不会影响模型元素或细节线。

    7-在对象样式中调整注释元素的厚度值

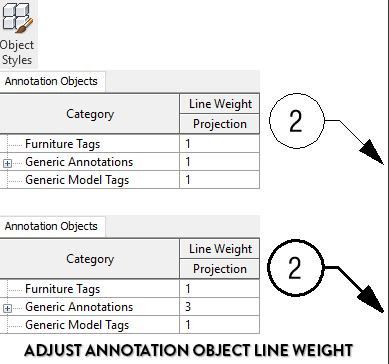

您刚学会了如何调整所有注释元素的线宽。您还必须在“对象样式”菜单中为每个注记元素类别设置一个数值。单击“注释对象”类别。在下面的示例中，我们调整通用注释类别的线宽，这会影响我们的注释气泡系列。

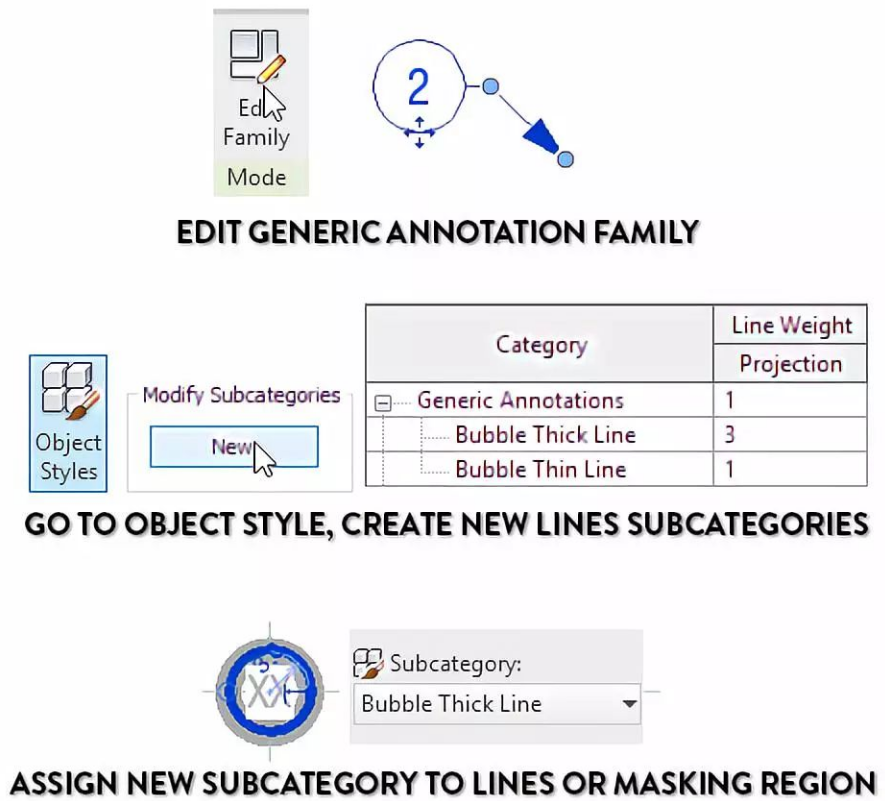

    8-在一个族中为自定义线重量创建子类别

如果“对象样式”菜单的效果对您来说太宽泛怎么办？下面，我们修改一个注释气泡通用注释族。我们在族的对象样式中创建自定义“气泡粗线”并将其指定给音符气泡的遮罩区域。

    我们还为使用“BubbleThinLine”子类别的气泡添加了一个小尾巴。然后，我们保存并将该族插入到项目中。

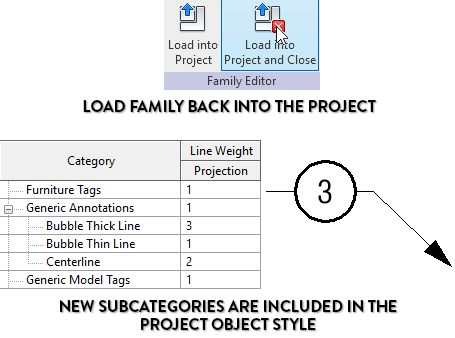

返回项目的“对象样式”菜单。如下图所示，新的自定义“气泡”子类别将添加到项目中。这样，您可以调整气泡通用注释的线宽，而不会影响其他通用注记族的线宽。

    9-修改系统族线厚度的类型属性

使用对象样式菜单来正确控制线宽。然而，Revit中包含系统族不能在族中的编辑器进行编辑。这些族包括标高，网格，尺寸和许多其他。在下面的示例中，我们修改维度的类型属性，分配给一个特定的线厚度的数值。

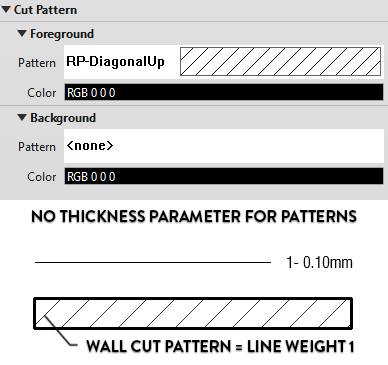

    10-材质图案填充线宽度总是1

在材料属性中设置图案时，您无法选择线宽。那是因为所有权重都设置为1并且无法更改。

    此规则有一个例外：在填充区域中使用时，可以为线条指定线宽。

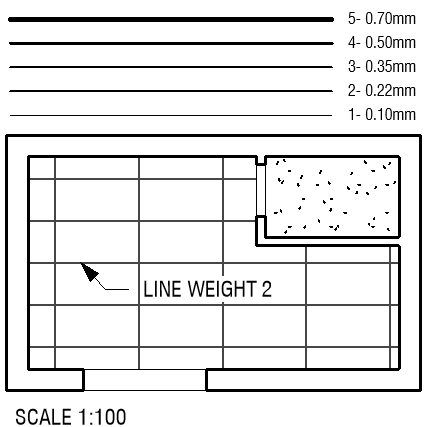

    11-天花板模型线宽度总是2

几乎所有元素的线宽都可以定制。天花板图案线是个例外。天花板的重量始终为2。这就是天花板图案往往很厚的原因。除使用“线宽”菜单外，无法修改该厚度。

    12-调整CAD导入线重量

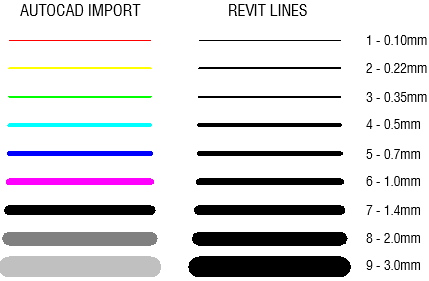

大多数CAD文件使用颜色系统来指定厚度。在下图中，您可以看到典型的颜色层次结构。问题是默认情况下，Revit将忽略AutoCAD颜色系统并将所有内容设置为基本线宽1。

    要解决此问题，请转到“插入”选项卡，然后单击“管理图像”下方的小箭头。

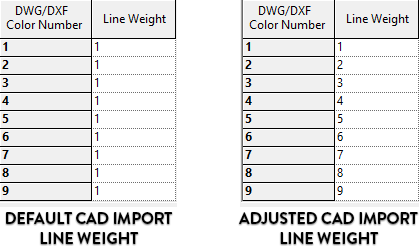

    在下面，您可以看到默认设置中的线宽均设置为1.调整值以适合DWG颜色编号。重新导入DWG文件时，线条粗细将与“Revit线宽”设置相匹配。

    13-在对象样式中调整CAD线重量

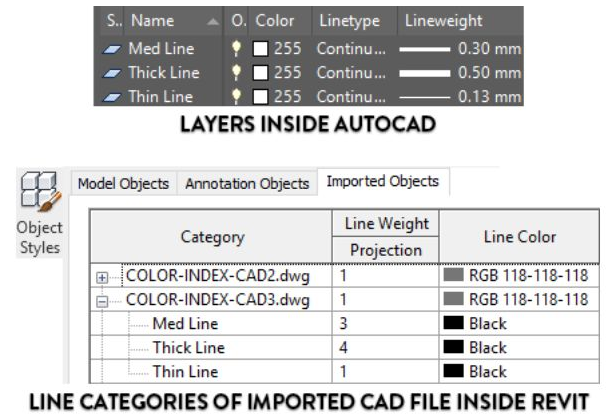

有时候您用的CAD文件，其中厚度直接分配给图层而不是使用颜色代码。当Revit导入此类文件时，它会将CAD线的粗细与RevitLineWeight设置中的最接近值相匹配。例如，厚度为0.30mm的CAD线将分配给线宽3，即0.35mm。

始终可以自定义所有导入的CAD图层的线宽。转到“对象样式”菜单，然后转到“导入的对象”选项卡。如下所示，您可以重新配置所有CAD图层的重量，颜色和图案。这将影响模型中CAD文件的所有实例。

想要更多提示？下载关于线重量的免费季节性小册子PDF。您将学习高级策略，以正确组织模板中的线宽。

    14-为所有尺度做出相同的厚度

现在我们已经介绍了如何在Revit中使用线宽，是时候了进行战略建议了。在知识点1中，我们介绍了不同比例下设置不同线宽。虽然它在特定情况下可能有所帮助，但您可以使用相同的比例来简化模板。这样你会知道数值总是指相同的厚度。我们也略微加强厚度差，以获得更好的线条层次。

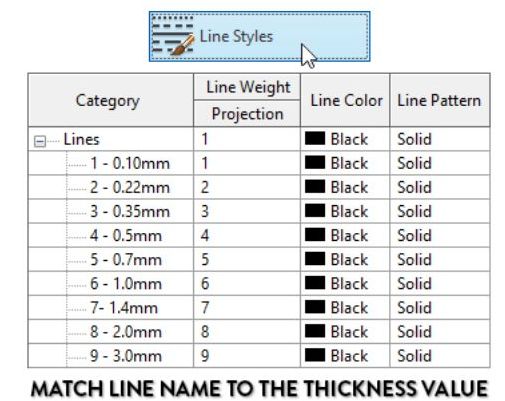

    15-创建与线匹配的线名称

默认情况下，Revit具有称为细线，中线和粗线的线。这很模糊。而是创建使用数值的行名称在LineWeights菜单中设置（见下图）。要创建线条，请转到“线条样式”菜单。它位于“管理”选项卡中。您还可以添加实际厚度值行名称，但这只适合你选用了知识点14的建议，所有比例都用同一种线宽。

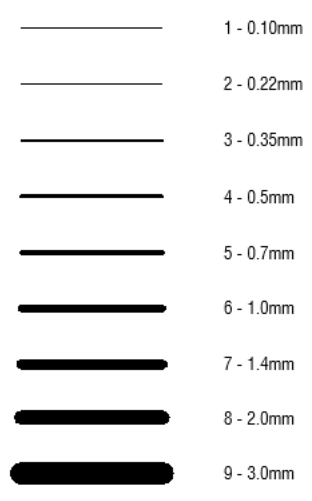

    16-创建一个包含所有线的图例视图

为了确保所有用户都了解样板中的线宽，我们应该创建一个图例视图，如图所示。

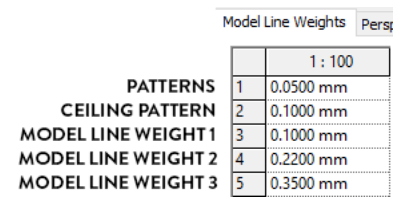

    17-高级策略：保持1、2号线为专属线条

在知识点10中，线宽1总是用于图案和线宽2总是用于天花板图案。许多BIM经理建议使用线条1和2专门用于图案和天花板。这意味着3会是所有其他元素线型的最低值。实施这一战略可能是漫长而复杂的。你不得不修改所有族和族样板，以便他们永远不会使用线宽1和2。在下图中，您可以概览如何正确使用

这个系统。我不建议大家都这么做，但是如果你经验丰富并且对线宽有严格的要求，那么，这样吧。

BIM作为现阶段建筑业最火的技术，重要性及必要性自不必多说。Revit作为其中最重要的一款建模软件，学习的人数也是最多的。Revit是用来搭建模型的，这个我们都知道，那么模型搭建完成之后呢？

不管最初的模型是谁做的，我们都需要一个检查的过程，我们把过程分为校对和审核两步。就像一套完整的CAD图，需要设计人，绘图人，校对人，审核人分别签字一样。这个校对是在模型搭建完成后经过的第一道检查程序，需要校对人认真核对模型，用简单的话来说，就是把模型和CAD图一一核对，此过程主要针对当前翻模阶段，如果是用revit设计，则需要校对模型的合理性等。审核则是从整体上检查模型。

今天我们针对Revit模型检查来聊一聊，看看对别人搭建（或者外来的）的模型，我们如何来检查，检查的流程是怎样的，以及有哪些应注意的事项。

校对模型第一步，就是熟悉要校对的模型的图纸。我们首先要知道我们要校对的是哪部分的模型吧。能看懂图纸是最基本的，当然负责校对模型的人也需要熟悉Revit的软件操作，这都是最基础的。

接下来就进入正式校对阶段，首先是校对标高轴网，标高轴网比较简单，但却是重要的，因为这是我们模型的定位，一定要准确。再有就是各专业的模型一定用统一的标高轴网，这样便于我们整合模型的时候定位不 乱。整合过模型的人一定遇到过，大家各自用自己的标高轴网绘图的模型整合到一起，在平面上出现很多标高轴网的情况，那叫一个乱啊，所以这个是基础，虽然简单，但是重要，不允许出错。具体细节不详细叙述。

对完了标高轴网开始对模型，对模型的顺序一般按照CAD图纸的顺序，和我们搭建模型的顺序基本是一致的。这个顺序没有硬性的规定，可随个人而定。推荐按照CAD图纸的顺序来校对模型，以免混乱。原则上校对模型需要将每个构件都要校对，校对各构件的标高、位置、尺寸、规格、型号、材质等各项信息。方法很简单，说起来也不麻烦，做起来真真是个体力活，尤其模型比较大的时候，要知道校对模型和搭建模型是不一样的。搭建模型是从无到有，只要看图正确，具有相应的专业知识，画图还是不成问题的；校对模型是对别人已经搭建好的模型，看着满屏的模型，去里面找错，也是很不容易的。

在这里，我分享几个经验，供校对模型者参考。校对模型的顺序，刚才说过了，就按照CAD图纸的排序就可以。我一般的习惯是在一个屏幕上，把CAD的图纸用看图软件打开，放在屏幕左侧，Revit模型放在右侧，虽然都没有办法全屏，但是好在屏幕不算小，眼睛也不需要在双屏之间来回切换。这个可以根据个人习惯，寻找自己熟悉的方法就可以。

还有就是充分利用Revit的隐藏工具，将不相关的模型隐藏。校对图形的时候先从大面上校对是不是缺少构件，如果是机电模型，则先校对管线路由是否正确。举个例子来说一下啊，比如梁平面图，如果校对一层梁平面图，则留下一层梁模型，其他不相关的模型隐藏，然后左侧是CAD图，右侧是Revit模型，在三维模式下，调整好角度，从整体上，看有没有漏画的；整体看完后，然后在平面视图上，调整视图范围，将梁显示出来，一般也是有底图的，按照从左往右，从上往下的顺序校对，挨个点取梁构件，和左侧CAD图校对。你可能会问，有底图，为什么不和底图直接对？这是因为我们画图的时候就是依据底图画的，在一个页面里，很容易看错，所以我们和CAD图纸校对，在CAD图纸有梁的位置，我们在Revit相应位置点取，看“属性工具栏”梁的位置及尺寸是否正确。

校对模型的时候，剖面框是个很好用的工具，方便我们随时剖切模型，有兴趣的可以试一下。

建筑专业问题相对来说，还少一些，基本和图纸对应，问题就不大。机电专业问题会相对多些，如果完全按照CAD底图搭建模型，与实际施工肯定会出现很多不相符的地方，这里就需要一些专业的知识了。当然校对模型更需要专业知识了。不管我们的软件先进到什么地步，软件都是工具而已，最终的目的是为项目来服务的，不符合实际施工的模型都只是花架子，看着玩的。

把各张图纸都对完了，校对模型也基本完成大半了。

当然校对模型过程中，发现的问题，不管是图纸的问题，还是模型的问题，都需要记录下来，因为我们不能发现一个问题就告诉搭建模型的人一个，人家改一个，所以我们需要记录下来，方便校对完之后，让搭建模型的人修改。在这里，最好是按照上述顺序，让搭建模型的人来修改模型，说的通俗点，就是谁画的图谁改，而不是校对的人来改模型，校对过的人都知道，修改别人的模型比自己画还费劲。记录的格式没有统一的要求，能说明问题即可。

校对完成之后，模型会进入下一个程序，就是审核。审核的目的是从大面上看看模型的合理性及美观性等，会抽查其中主要构件，复核标高、尺寸等，不会把所有构件都审核的。

经过了校对，审核阶段的模型可以做接下来的工作，比如出图、提量、漫游、动画等，当然中间步骤可以随各公司情况具体调整。

Revit是一款在BIM软件市场中使用率极高的专业化建模软件，目前大多数接触Revit的设计师都纷纷给予了好评。Revit的特点与优势主要有：

（1）面向对象技术的应用

Revit在设计应用的过程中表现出计算机软件编程中的封装性和面向对象的特点。作为一种在计算机应用中的一个最常见的特点，面向对象性可以使软件更好地服务于被应用的对象，从虚拟的世界中对现实世界更完美的展示，其本质是模拟人的思维。面向对象技术的核心是对象（objected）和类（class）。对象是指现实世界中的实体或现象，是系统构成的单位。在软件中具有相同或相似属性的部分被称作类。Revit的构件是在族的基础上定义的，Revit的族定义与面向对象的机制十分相似，族类似于构件定义的一个模板，而实际的构件则是某个族类型对象，使用者可以通过族参数定义多种族类型，从而实现构件重用的目的。

（2）基于建筑构件的参数化设计

与CAD中的二维点、线、面等图形不同，Revit软件通过立体的方式对建筑中的梁板、墙面、窗户、楼梯等构件进行3D展示，而且在构件中设计师可以查看具体的参数以及宽高比等等，如果需要对参数进行修改可以直接对构件进行修改，实现对整个建筑结构的参数动态化管理。在传统的CAD系统中设计人员无法对设计模型的内部进行整理，BIM技术的优越性在于可以展现一种能够在模型内部进行运算和协调设计的可视化物体。通过虚拟施工过程中使用建筑构件的过程建立模型，相对于传统的二维方式，使用者与计算机进行交互，使得建造过程更加生动、形象和直观。

（3）高度集成化的数据库

BIM技术通过数据库使设计人员间进行信息的交流和数据共享。在对建筑信息模型进行设计时，建筑设计师以三维模型的形式表达设计成果。门、窗、墙、梁柱、楼板等组成元素是三维信息模型的基本建筑构件。建筑信息模型所携带的庞大的信息构成了BIM软件强大的数字化数据库，项目各专业人员可以根据需要提取建筑信息模型中的信息，并对其进行添加和修改。

由于BIM模型中的各个构件和数据是集成在一起的，因此在BIM中显示的是构件本身的定义内容，可以根据不同需求定义构件在不同视图下的呈现方式[19]。根据构件的不同属性我们可以对其进行相应的改造和变动，例如通过平面视图中的开关控制图标调整门的开启方向，同时三维模型中的相应构件也会做出修改。

（4）构件之间存在内部逻辑关系

BIM模型中的建筑构件通过内在联系实现智能联动，在墙和楼板之间建立关联，将墙体设置为“附着至楼板”，当层高改变时，墙体会自动进行调整，当设置门窗与墙体关联时，门窗随着墙体的移动而移动，当墙体被删除时，门窗也随之消失。

（5）方案设计可视化

BIM软件将建筑、结构及其内部管线呈现出来，建立一个虚拟的建筑环境。为了呈现建筑内外部是否统一、结构、设备管线是否顺畅，BIM模型提供了多角度视图，可分类筛选显示。通过这种分系统、分层次的可视化功能，BIM模型可以快速准确的发现错误，及时修改相关信息，避免了施工阶段的变更。

（6）自动生成二维图纸

BIM系列软件在三维数字设计平台中生成的最终成果是模型，而二维图纸是现有的审图工作模式。为了迎合目前这种工作方式，BIM软件具有自动生成建筑方案的平面图、剖面图、立面图等二维图纸，可不再重复使用CAD进行图纸绘制。BIM软件具有漫游动画、信息报表等表现方式。

传统的工作模式下项目周期紧，图纸绘制工作量大，设计方案对比分析工作较为仓促，运用自动生成图纸功能可大幅度缩短绘制图纸的时间，从而使建筑方案的创作和比选的时间更为充裕。应用BIM软件后，一些设计企业表示制图时间大幅减少，在进行设计时，其他专业的设计人员甚至施工人员也可以提前介入，进行专业间的协同工作，提前对设计方案进行完善。

（7）自动更新修改

Revit软件中的建筑构件、视图和注释符号构成了一个整体，各部分间联系紧密，所以当一个部件发生变动的时候与之相联系的部件也会随之变动。相比传统的CAD制图，建筑信息模型对构件的合理化变更管理会减少设计间的冲突，减轻设计师负担，在提高整个项目质量的同时，建模工作的的效率也会大大的提高。

（8）实现信息共享及协同设计

设计阶段的信息也为后续阶段的参与方提供依据，过去对建筑的设计规划过程需要由多个设计人员参与，协作过程容易出错。同一个设计方案在多个程序中输入、输出，进行节能设计、结构设计、工程量计算及成本预算等，存在较大的错误风险。模型导入过程中的格式转换、设计方案的版本更新等，模型中的数据易被打乱甚至出现设计失误，使得审图工作任务繁重且进展缓慢。

作为一个可以相互协同的平台，revit使数据源无差异化，在使用revit的不同专业设计成果可以整合到同一个模型中，这样会降低不同设计平台的数据处理错误。利用工作集及链接模型功能构建核心协作平台，实现多地域、多专业设计人员在同一模型中开展工作，在BIM模型的设计完成后，设计人员可以把改好后的模型传至整体模型中，可以与别人分享自己的设计成果。BIM模型共享功能的实现使得设计人员间能够共享最新的改方案，避免了信息滞后性，能及时解决机电设施与土木施工之间的冲突。

（9）为设计方案的分析提供支持

信息的传递和共享是BIM技术的核心思想，模型中的构件是虚拟的智能构件，包含了进行各种分析所需的信息。BIM软件提供了开放式的数据接口和方案分析工具，支持工业基础类数据标准（IFC）和扩展标记语言（XML），实现了数据模型的计算、分析和模拟。

（10）信息的提取

Revit软件的功能不仅包括设计创建建筑模型，同时还能提取所建模型的信息。AutodeskRevit软件中的明细表是以表格的形式将建筑项目的有关信息列出来，经过合理的分类、归纳过程，整合成不同项目明细表，比如建筑材料明细、墙体、屋面等构件尺寸明细等其他建筑信息的明细。工程人员可以在AutodeskRevit软件中的明细表功能工具中提取基本的信息数据，也可以在模型创建过程中根据明细表随时检查模型建立的准确性，从而实现对设计的实时、动态控制。

 近年来交通部大力推动交通领域的BIM技术应用,BIM技术可以为交通基础设施规划、勘测、设计、施工、运营维护、资产管理等提供可靠依据，并支持数据跨专业共享，对于加快推动交通运输业信息化建设，促进交通运输业绿色发展，提升交通设施管理水平具有十分重要的意义。中交一公局第四工程有限公司率先引入鲁班BIM技术，在石桥河特大桥项目中试点，取得了良好成效。

一、项目概况

石桥河特大桥位于巴中市南江县上两镇关坝乡周家沟村，施工总承包商为中交一公局第四工程有限公司，双向区间长度约2.346Km。

桥型布置：左线贯通设置桥台+连续梁+现浇箱梁+连续梁+连续刚构+桥台

右线贯通设置桥台+现浇箱梁+连续梁+现浇箱梁+连续梁+连续刚构+桥台BIM应用案例：

项目示意图

施工难点

1、桥址位于巴中市南江县上两镇关坝乡周家沟村，路线出米仓山隧道后，先后6次跨越石桥河。为避免石桥河沟域爆发的泥石流对桥墩造成破坏，原石桥河1、2、3号桥（简支T梁）通过结构形式调整变更为石桥河特大桥。

2、全桥共16个“T”构，规模大、工期紧、任务重，周边地势险要，同时由于采取“边出图，边施工”的模式，现场施工管理十分困难。

3、大桥结构的变更以及复杂的地址情况，大大增加了施工难度。项目欲通过BIM技术加强对进度、质量、安全等方面的管控，全面提升项目管理精细度。

二、BIM应用

施工方案模拟。通过BIM技术指导编制专项施工方案，可以直观的对复杂工序进行分析，将复杂部位简单化、透明化，提前模拟方案编制后的现场施工状态，对现场可能存在的危险源、安全隐患、消防隐患等提前排查，对专项方案的施工工序进行合理排布，有利于方案的专项性、合理性。

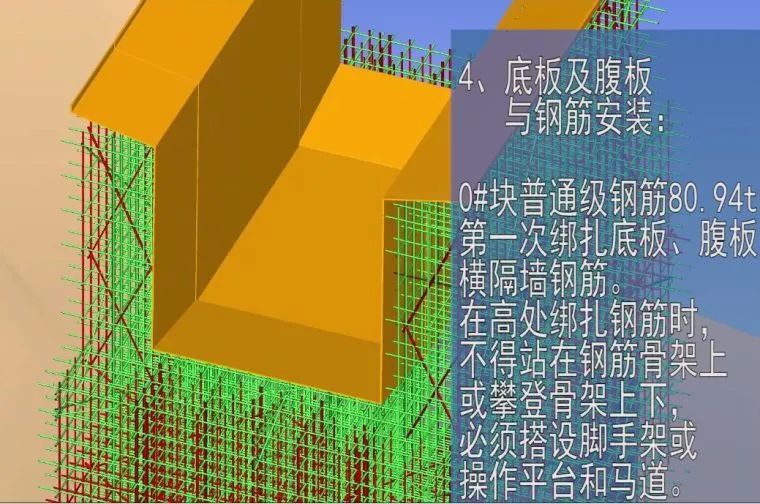

底板及腹板与钢筋安装

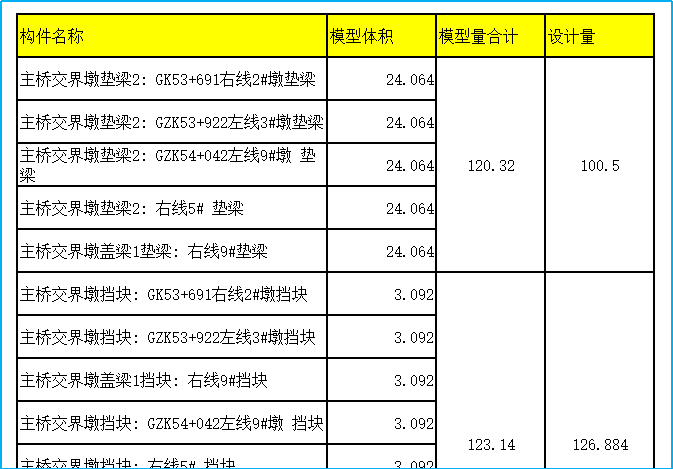

工程量统计分析。为了准确对项目的工程量进行计量，配合项目做好工程量管控和预结算，通过图纸建立BIM模型，运用鲁班BIM浏览器（Luban Explorer）进行工程量计量。将导出的工程量与设计量进行对比分析，形成报告，避免材料浪费。

工程量统计

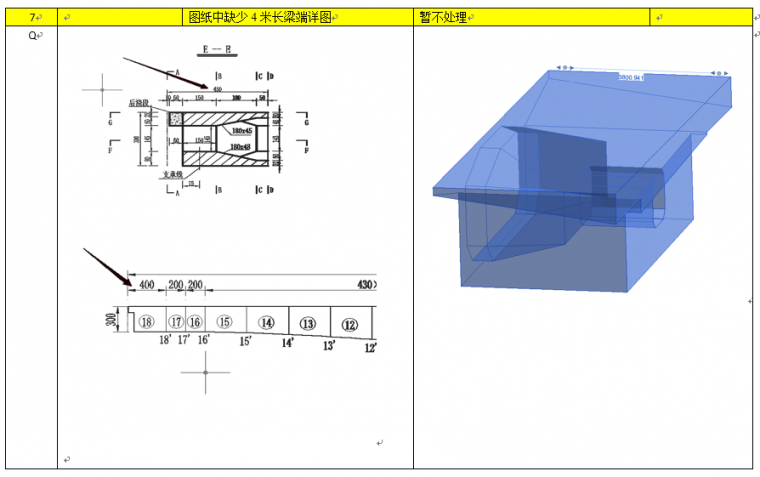

施工图复核。边设计、边施工，边施工、边设计”的现象在工程建设过程中普遍存在，通过BIM建模更加准确快速的复核施工图纸，节约了项目人员审图、与设计方沟通时间。

施工图复核

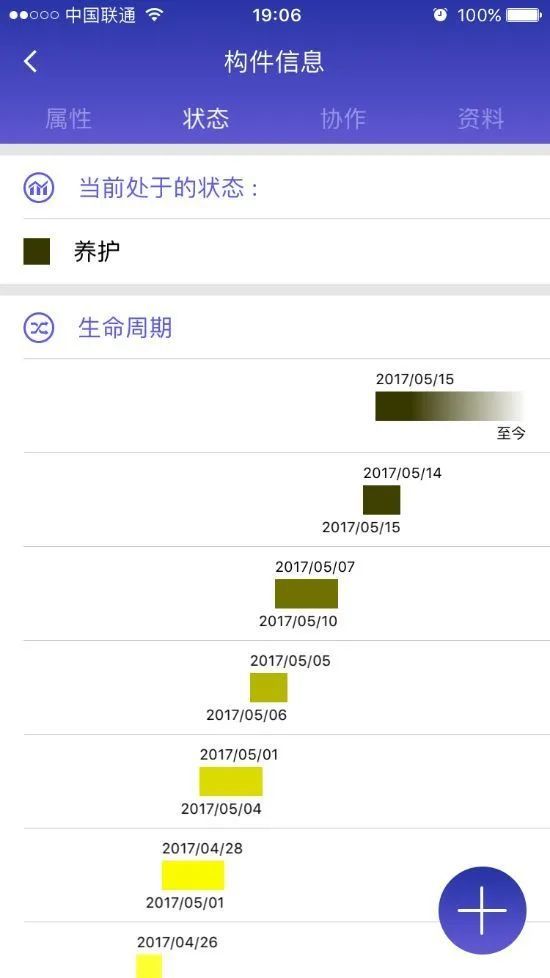

进度可视化管理。运用我的鲁班(Myluban)状态模块，将现场施工情况录入BIM模型，项目人员可直接通过模型查看现场施工情况，及时有效的了解各项目当月施工进度情况，并针对性的指导提出纠偏方案，促进项目施工顺利开展。

进度管理

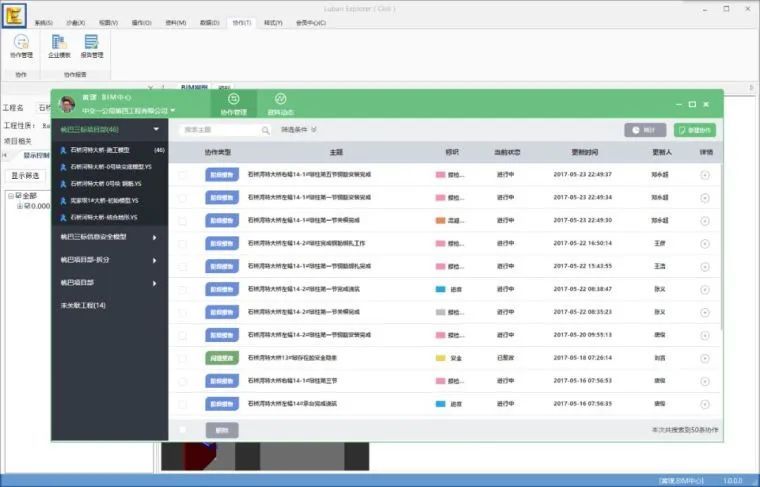

质量安全协同管理。运用鲁班协同(Luban Cooperation)协同模块，将现场施工情况录入BIM模型，项目人员可直接通过模型查看现场施工情况，管控施工进度。

 协同管理

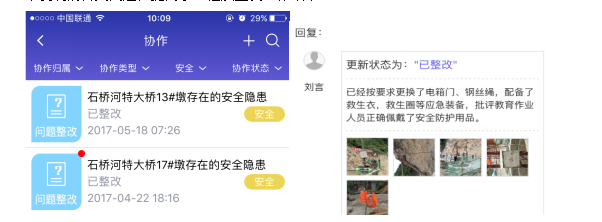

我的鲁班（Myluban）支持移动终端现场拍照，照片与BIM模型构件即时关联，管理者在办公室即可实时掌握项目安全、质量、进度及整改情况，及时消除隐患。通过移动端，项目上传工程照片张，涵盖质量问题、安全问题、形象进度等，及时有效的解决项目生产过程中发现的各类问题，提高了工程质量及工作效率。

安全问题协作

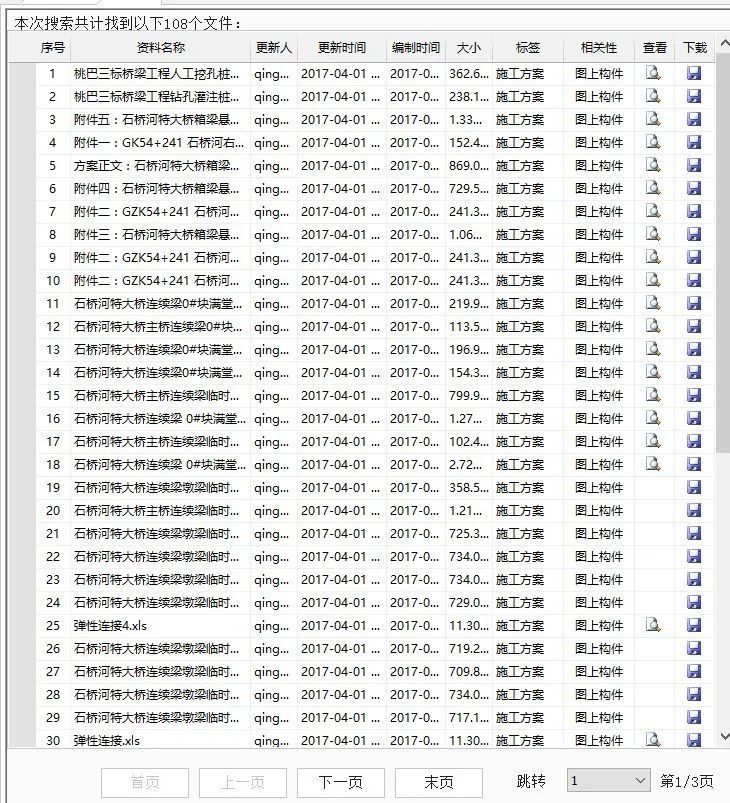

数字化资料管理。在鲁班BIM浏览器（Luban Explorer）资料模块中建立资料分类标准，对现场及竣工验收资料分类上传，便于管理，项目过程资料与模型相关联，便于检索，提高利用效率。

资料管理

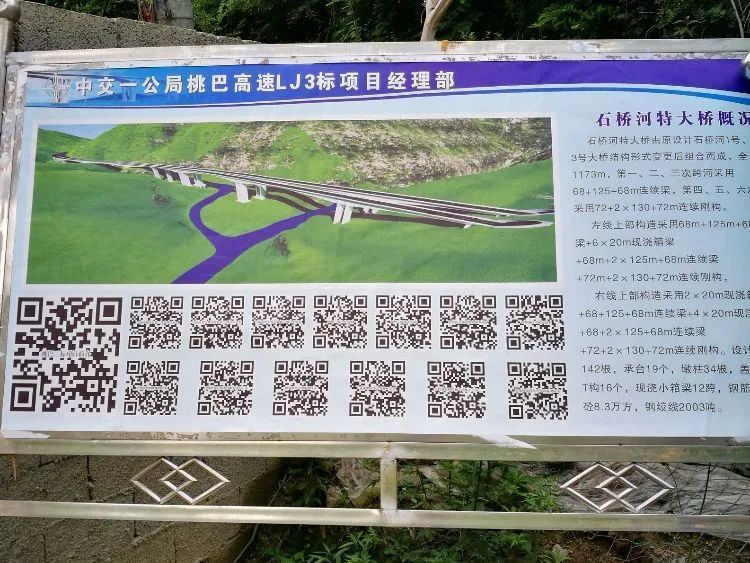

二维码应用。将鲁班BIM浏览器（Luban Explorer）自动生成的项目二维码信息制作成二维码墙，供现场施工人员、管理人员及观摩人员扫描查看，只需通过手机微信进行二维码扫描，即可看到项目及构件的相关资料。BIM+二维码技术的创新，简化工作流程辅助现场施工，工作更加方便快捷，明显提高项目管理的整体水平。

二维码应用

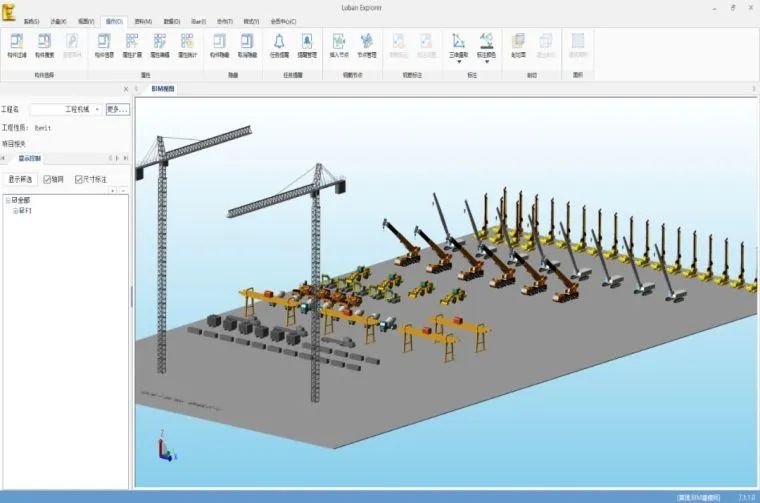

通过二维码技术对施工现场的特种施工机械进行信息化管理，利用鲁班BIM浏览器（Luban Explorer）的设备任务提醒功能，设置检修报警，可以提醒施工人员及时对特种机械进行维护，避免因特种机械维护不当引发的事故，降低因设备维护不及时导致的安全风险。

设备管理

VR(虚拟现实技术)应用。基于虚拟现实引擎技术来承载BIM模型及其数据，并利用虚拟现实引擎的特性，呈现BIM成果,助力现场施工安全教育、技术交底。通过VR设备体验，施工人员可以在项目中虚拟漫游，观看关键节点施工工序，辅助技术交底；将实际项目场景进行模拟，让施工人员在虚拟场景中进行安全体验，加强了施工人眼对安全事故的认知，提高项目安全管理水平。

 VR体验

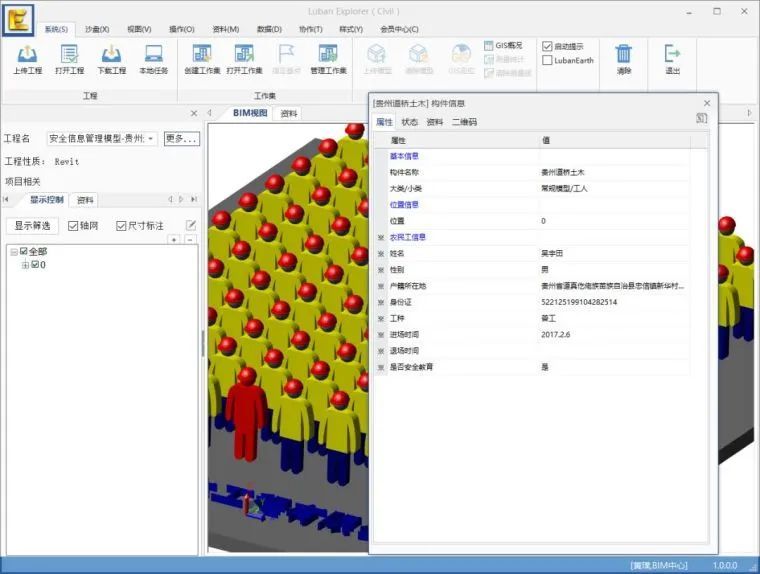

劳务人员安全教育信息管理。在鲁班BIM浏览器（Luban Explorer）客户端录入工人电子身份信息，方便现场管理人员快速的获取工人基本信息、安全状态信息、进出场时间、工种等信息。同时关于此工人全部电子文档信息都已经有序的归纳，且可生成端口独有的二维码贴到安全帽上，利用鲁班移动应用（Luban View）可以随时查看人员信息，便于对现场人员进行信息化管理。

劳务人员信息管理

三、BIM应用价值

1、BIM运用对项目管理为隐形提升，从不同的方面对项目产生影响。BIM使用在项目上是逐渐深入到项目管理的各个方面，很大一部分的影响都是隐形的，比如可视化，沟通效率提升等。

2、BIM应用在深化设计、工程量核算、三维可视化交底等方面效果较为显著，项目应用BIM技术在深化设计，发现了设计中钢筋碰撞冲突等问题，极大的提升了深化设计效率和质量，基本做到现场零返工。在提升成本管控、精细化管理方面，仍需要进一步探索。

四、总结与展望

BIM衍生出的新技术、新应用不断迭代更新，BIM正从三维建模、碰撞分析、图纸审核等底层应用向“BIM+”移动互联、物联网、云计算和大数据等新一代信息技术融合发展。BIM在石桥河项目中的应用，取得了良好成效的同时，也存在一定问题，如数据的价值还未得到充分体现，数据的采集与管理流程未完全融合，还存在填报式的问题。但是BIM技术的价值依然凸显，相信随着BIM技术的不断完善发展，BIM系统与项目管理及企业管理深度融合，优化管理流程，充分发挥BIM的价值。中交一公局四公司将借助鲁班BIM系统进一步提高企业信息化管理水平，实现降本增效的目标。

    文章来源：筑木BIM咨询

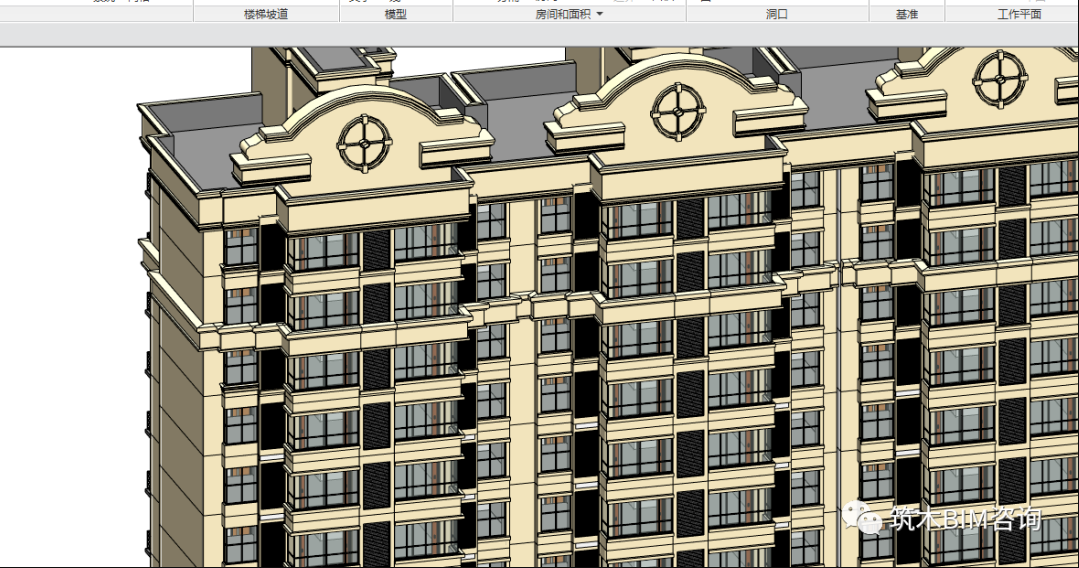

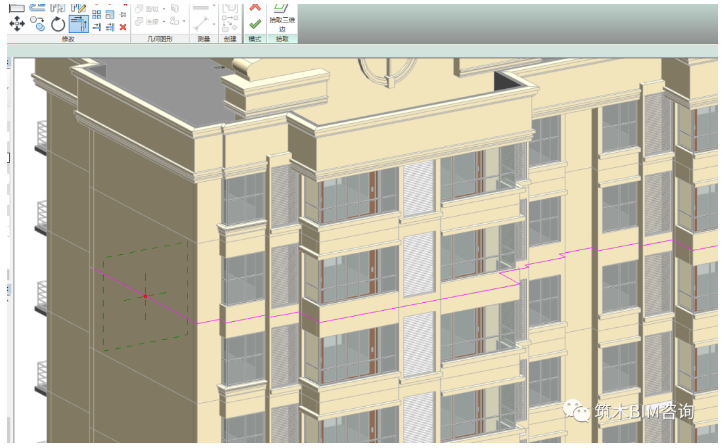

    建筑模型很难处理的一部分就是外部的装饰线条，本次小技巧将会以实际图纸出发，介绍三种方法，用Revit快速处理外墙复杂的装饰条，赶快上手学习吧。

    创建之前的准备工作：1、对照立面图、墙身大样图，看懂图纸中墙饰条的位置以及形式；2、将墙身大样图拆分出来，导入Revit描图（当然不拆分也没关系，有尺寸就行）；3、创建墙身大样的轮廓族。

    方法1：用建筑-墙-墙饰条创建装饰线条；

    Step1：新建墙饰条的类型名称

    Step2：选择之前创建好的“轮廓族”；

    Step3：去三维拾取外墙面，即可完成装饰条的创建。

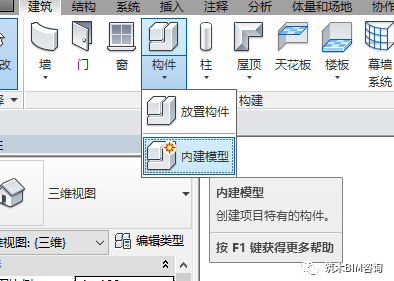

    方法2：用建筑-构件-内建模型创建装饰线条；

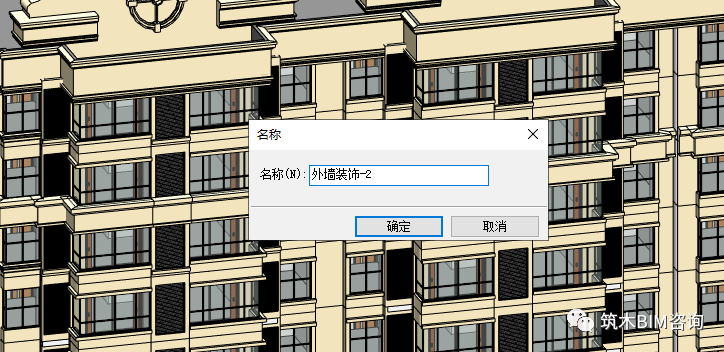

    Step1：创建内建模型类型名称，如创建常规模型，名称为外墙装饰-2；

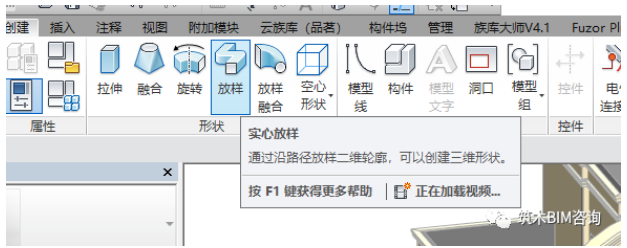

    Step2：用放样的方式创建墙饰条，拾取路径、选择轮廓、完成

    方法3：修改墙体的垂直结构；

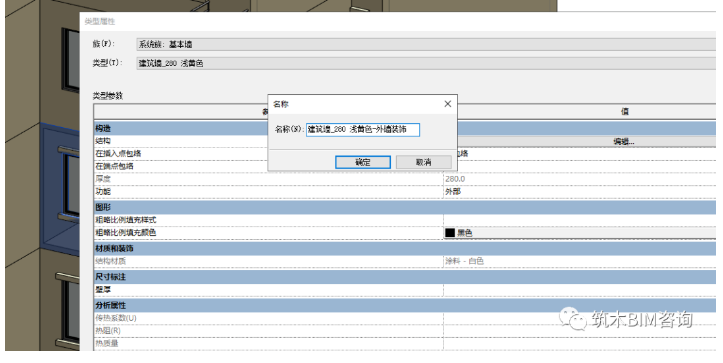

    Step1：选中墙体，编辑类型，新建墙体类型；

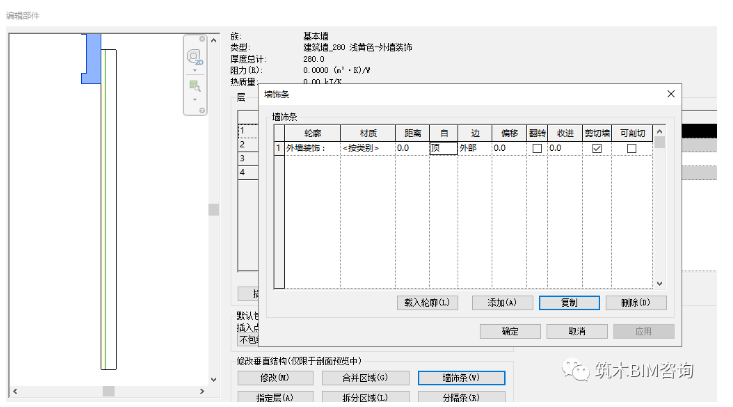

    Step2：结构编辑、剖面预览、墙饰条；

    Step3：添加外墙装饰轮廓，修改轮廓属性；

    这就是快速创建外墙装饰条的方法，Revit是功能十分强大的软件，只有你想不到，没有它做不到，多动脑，多思考，关注筑木BIM，带你用最简单的方法、最直接的方式，直击BIM应用点，快速上手BIM，快速成为大拿。

    大家学会了吗，咱们下次见。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

 1、干挂花岗石幕墙制作安装包括如下主要工序：

　　（1）花岗石板材采购；

　　（2）花岗石板材加工（切割、磨光或抛光、倒棱倒角、开槽、拓孔）；

　　（3）花岗石幕墙预埋件安装；

　　（4）花岗石幕墙龙骨安装；

　　（5）花岗石幕墙防雷装置安装；

　　（6）花岗石幕墙防火带安装；

　　（7）花岗石幕墙板材安装；

　　（8）注密封胶。

　　2、工艺操作流程：

　　施工准备→检查验收石材板块→将板块按顺序堆放→初安装→加固→验收。

　　3、基本操作说明：

　　（1）施工准备；

　　由于板块安装是整个幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备工作包括人员准备、材料机具准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员，一般情况下每组安排生产3—6人。安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备是否充分，要检查施工工作面的板块是否到场，是否有没有到场或损坏的板块，另外要检查扣件、石材胶等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。

　　（2）检查验收石材板块；

　　检查的内容有：

　　A、规格数量是否正确；

　　B、各层间是否有错位；

　　C、堆放是否安全、可靠；

　　D、是否有误差超过标准的板块；

　　E、是否有色差超过标准的板块；

　　F、是否有已经损坏的板块；

　　验收的内容有：

　　A、三维误差是否在控制范围内；

　　B、是否有损伤，该更换的要更换；

　　C、胶是否有异常现象；

　　D、抽样做结构胶粘接测试；

　　检查验收要做好详细的记录并装订成册签注参加验收检查人员名单。

　　4、石材板块按安装顺序规格堆放：在安装板块前要按安装顺序进行堆放，堆放时要适当倾斜，以免板块倾覆。

　　5、初安装：

　　（1）、吊幕墙平面基准线

　　幕墙龙骨安装调整完毕后，自石材幕墙顶部吊幕墙纵向平面线。此平面线一般选在幕墙平面右侧转角位置。吊线要综合考虑花岗石幕墙与其他种类幕墙的配合，同时要考虑石材幕墙本身平面的调节能力。每个平面的转角均应吊竖直线。

　　（2）、拉水平线

　　根据设计及施工实际情况确定石材幕墙的底边位置，在两条竖直线之间拉一条水平线。水平线和竖直线确定幕墙平面。

　　（3）、装石材板块

　　A、将已安装后切螺栓、铝合金扣件的石材挂在挂件上固定；

　　B、如果石材与平面线不平齐则调整微调螺栓，调整平齐，紧固螺栓；

　　C、安装止滑螺栓；

　　D、后一块板的安装以前一块板及纵横平面线为基准。其他与第一块同。同时须注意调整幕墙的横缝直线度，竖缝直线度，拼缝宽度允许偏差符合要求；

　　E、是否有畛曜嫉陌蹇椋?BR>F、是否有已经损坏的板块；

　　6、加固：调整后及时加固，确保每一块石材的安装成功率。

　　7、验收：每次安装时，从安装过程到安装完毕，全过程进行质量控制，验收也是穿插与全过程中，验收的内容有：

　　（1）、板材自身是否有问题；

　　（2）、胶缝大小是否符合设计要求，胶缝是否横平竖直；

　　（3）、石材板块是否有错面现象，色差是否在允许范围内；

　　（4）、石材角是否损坏；

　　验收记录、上扣件、上石材胶等属于隐蔽工程的范围，要按隐蔽工程的有关规定做好各种资料。

　　8、各主要工序质量控制程序及验收标准：

　　8．1花岗石板材采购

　　8．1．1质量控制点：

　　A、石材材质；

　　B、石材物理性能；

　　C、石材表面处理；

　　8．1．2采购质量责任人：

　　项目经理

　　8．1．3检查方法

　　A、检查石材化学成份检验报告，必要时进行抽样复检；

　　B、核查石材物理性能检测报告，必要时进行抽样复检；

　　C、送样及确认封样；将石材样板送业主、设计院及监理三方确认后封样，作为采购及验收依据。

　　8．1．4验收标准

　　A、用于外墙的花岗石宜选用火成岩；

　　B、石材吸水率应小于0.8%；

　　C、石材的弯曲强度不应小于8.0N/mm2；

　　D、石材体积密度不小于2.5g/cm3；

　　E、石材干燥压缩强度不小于60.0MPa；

　　8．2花岗石板材加工

　　8．2．1质量控制点

　　A、规格尺寸；

　　B、平面度；

　　C、角度；

　　D、外观质量。

　　8．2．2石材加工质量责任人：项目经理

　　8．2．3检查方法

　　A、目测法；

　　B、水浇法；

　　C、锤击法；

　　D、钢卷尺，钢直尺测量，游标卡尺测量；

　　E、钢平尺及塞尺测量平整度；

　　F、钢角尺及塞尺测量角度。

　　8．2．4验收标准

　　（1）、普通板材规格尺寸允许偏差应符合下表规定（mm）。

　　分类　细面、镜面板材　粗面板材

　　等级　优等品　一等品　优等品　一等品

　　长度、宽度　0　0　0　0

　　-1.0　-1.5　-1.0　-2.0

　　厚度(＞15)　±1.0　±2.0　+1.0　+2.0

　　-2.0　-3.0

　　（2）、异形板材规格尺寸允许偏差按合同规定验收。

　　（3）、同一板材厚度允许相差为3mm。

　　（4）、平面度允许极限公差符合下表要求（mm）。

　　板材长度范围　细面、镜面板材　粗面板材

　　优等品　一等品　优等品　一等品

　　L≤400　0.20　0.40　0.80　1.00

　　400＜L＜1000　0.50　0.70　1.50　2.00

　　L≥1000　0.80　1.00　2.00　2.50

　　（5）、角度允许极限公差符合下表规定（mm）。

　　板材宽度范围　细面、镜面板材　粗面板材

　　优等品　一等品　优等品　一等品

　　L≤400　0.40　0.60　0.60　0.80

　　L＞400　1.00

　　（6）、拼缝板材正面与侧面的夹角不得大于900；

　　（7）、同一批板材的色调花纹应基本调和；

　　（8）、板材正面的外观缺陷应符合下表规定：

　　名称　规定内容　优等品　一等品

　　缺棱　长度不超过10　mm（长度小于5　m除外），周边每米长（个）　不允许　1

　　缺角　面积不超过5mmx2mm（小于2　mmx2mm不计），每块板（个）　

　　裂纹　长度不超过两端顺延至板边总长度为1/10（长度小于20mm的不计），每块板（条）　

　　色斑　面积不超过20mmx30mm（面积小于15　mmx15mm不计），每块板（个）　

　　色线　长度不超过两端正顺延至板边总长度为1/10（长度小于40mm的不计），每块板（条）　2

　　坑窝　粗面板材的正面出现坑窝　不明显

　　（9）、石板连接部位无崩坏、暗裂等缺陷，其他部位崩边不大于5　mmx20mm或缺角不大于20mm的可修补后使用，但每层修补的石板块数不应大于2%，且宜用于立面不明显部位。

　　（10）、石板编号应同设计一致，不得因加工造成混乱。

　　（11）、石材开通槽时，宽多宜为6–7mm，不锈钢支撑板厚度不宜小于3.0　mm，铝合金支撑板厚度不宜小于4.0　mm。

　　（12）、石材开槽后不得有损坏或崩裂现象，槽口应打磨成450倒角，槽内应光滑、洁净。

　　（13）、针槽式石材的开槽位置按图纸加工，针平槽长度不应小于100MM，在有效长度内槽深度不宜小于15MM，槽宽度宜为6-7MM，弧形槽的有效长度不应小于80MM。

　　（14）、钢锚的孔位应根据石板的大小按图纸加工，孔位距离边端不得小于石板厚度的3倍，也不得大于180MM，钢锚间距不宜大于600MM，钢锚孔的深度宜为22-23MM，孔的直径为7MM或8MM，钢锚直径为5MM或6MM，钢锚长度宜为20-30MM。

　　（15）、石板与不锈钢或铝合金挂件应用环氧树脂型石材专用结构胶粘结，粘结前将石屑冲洗干净，干燥后方可进行粘结施工，并应按所选取用胶的技术要求进行养护固化，石材结构胶的施工厚

本文来源：公众号：注册结构、土木吧、土木智库、中国建筑标准设计研究院，推荐关注

如有侵权请联系删除

【图集简介】

22G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》是对16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》的修编。

本次修编按照《工程结构通用规范》GB 55001-2021、《建筑与市政工程抗震通用规范》GB 55002-2021、《混凝土结构通用规范》GB 55008-2021等强制性工程建设规范，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统地梳理、修订。

22G101-1共148页（含封面封底等），官方定价为98.00元，由中国标准出版社出版发行；16G101-1共124页，官方定价为79元，由中国计划出版社出版发行。印刷、复制、传播是违法行为。请支持购买正版！

【编制说明部分】

• 22G101-1增加第9点说明：图集钢筋采用90°弯折锚固时，图集图示“平直段长度”及“弯折段长度”均指包括弯弧在内的投影长度。

22G101-1,第1页，钢筋90°弯折锚固示意

• 22G101-1增加图例说明：

22G101-1，第2页

【柱平法施工图制图规则】

• 22G101-1减少了“梁上柱”及“剪力墙上柱”两种柱类型代号，并将原16G101-1中的文字“梁上柱”、“剪力墙上柱”分别用“梁上起框架柱”和“剪力墙上起框架柱”进行替换。图集第1-7、1-8页“注写方式示例”中，亦删除了“梁上柱”的相关内容。

22G101-1，第1-3页

16G101-1，第8页

22G101-1,第1-3页相关文字表述

• 22G101-1减少了标准柱箍筋类型编号：



22G101-1,第1-5页

16G101-1，第11页

• 22G101-1增加对轴心受拉或小偏心受拉柱、并筋设计的要求：

22G101-1,第1-6页

【剪力墙平法施工图制图规则】

• 22G101-1删除了原16G101-1约束边缘构件尺寸标注时，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的文字注写规定。

22G101-1，第1-11页

16G101-1，第15页

• 22G101-1给出连梁设置对角暗撑、交叉斜筋、对角斜筋的列表注写示例及截面注写示例。

22G101-1，第1-12页

22G101-1，第1-14页

• 22G101-1明确“配筋图中需注明约束边缘构件非阴影区内布置的拉筋或箍筋直径，与阴影区箍筋直径相同时，可不注”：

22G101-1，第1-13页

16G101-1，第17页

• 22G101-1明确剪力墙洞口表达时，应注明洞口所在层，设置补强暗梁时，应注明箍筋肢数。

22G101-1，第1-14页

22G101-1，第1-15页

• 22G101-1明确了地下室外墙水平钢筋位置：

22G101-1，第1-17页

• 22G101-1在“剪力墙截面注写方式示例”中，对仅编号但未注写钢筋的边缘构件进行了填充。

22G101-1，第1-20页

16G101-1，第24页

【梁平法施工图制图规则】

• 22G101-1增加了当非框架梁L按受扭设计时的编号方法：

22G101-1，第1-23页

• 22G101-1增加了梁原位标注对“代号为L的非框架梁”及“局部带屋面的楼层框架梁（代号为KL）”的注写要求：

22G101-1，第1-27页

• 22G101-1规定，非框架梁、井字梁，按简支设计时，弯锚“弯后的直段长度12d”；16G101-1规定“弯折段投影长度15d”。对受扭非框架梁亦有相似修改。

22G101-1，第1-31页

16G101-1，第32页

22G101-1，第1-31页

16G101-1，第36页

• 22G101-1增加了关于梁两端支座不一致；梁与剪力墙平面内、外相连；采用并筋时的构造要求。

22G101-1，第1-31页

【有梁楼盖平法施工图制图规则】

• 22G101-1规定：梁板式转换层楼板，板下部纵筋在支座内的锚固长度不应小于laE；161G101-1为la。

22G101-1，第1-35页

16G101-1，第40页

• 22G101-1删除了原16G101-1板面筋“隔一布一”方式中，对钢筋直径的要求。

22G101-1，第1-37页

16G101-1，第43页

• 22G101-1规定，板上部纵筋按铰接设计时，弯锚“弯后直段长度12d”；16G101-1第43页规定“弯折段投影长度15d”。

22G101-1，第1-38页

【无梁楼盖平法施工图制图规则】

• 22G101-1第1-42页规定，板上部纵筋在梁端支座按铰接设计或支承在剪力墙顶端节点充分利用钢筋抗拉强度时，弯锚“弯后直段长度12d”；16G101-1第47页规定弯锚“弯折段投影长度15d”

【其他相关制图规则】

• 22G101-1，悬挑板阴角附加筋Cis引注中，说明附加钢筋“自阴角位置向内分布”。16G101-1第54页无此文字说明。

22G101-1，第1-49页

【标准构造详图——一般构造】

• 22G101-1取消了（抗震设计时）受拉钢筋（基本）锚固长度要求中，关于C20混凝土及HRB335、HRBF335级钢筋的相关内容；明确受拉钢筋抗震锚固长度中，HPB300钢筋末端应做180°弯钩，混凝土强度等级取锚固区的混凝土强度等级。



  22G101-1，第2-2页

16G101-1，第57页

22G101-1，第2-3页

16G101-1，第58页

• 22G101-1取消了“纵向钢筋弯钩与机械锚固形式”中，贴焊锚筋的做法。同时增加了对500MPa级带肋钢筋的锚固要求。

22G101-1，第2-4页

16G101-1，第59页

22G101-1，第2-4页

• 22G101-1第2-5、2-6页取消了原16G101-1第60、61页，关于受拉钢筋（抗震）搭接长度要求中，C20混凝土及HRB335、HRBF335级钢筋的相关内容。

• 22G101-1增加了梁有二排纵筋的封闭箍筋、柱角部三根纵筋并筋的封闭箍筋构造：

22G101-1，第2-7页

• 22G101-1增加柱多排纵筋及并筋时，纵筋间距要求的构造。其中c为最外层钢筋的保护层厚度；C1为纵筋的保护层厚度，不应小于纵筋直径d或并筋的等效直径deq。



22G101-1，第2-8页

【标准构造详图——柱】

• 22G101-1增加了“单向穿层KZ箍筋加密区范围”及“双向穿层KZ箍筋加密区范围”构造详图：

22G101-1，第2-11页

• 22G101-1将16G101-1中“剪力墙上柱QZ纵筋构造”、“梁上柱LZ纵筋构造”修改为“剪力墙上柱KZ纵筋构造”、“梁上柱KZ纵筋构造”，并标注了箍筋加密区范围。

22G101-1，第2-12页

16G101-1，第65页

• 22G101-1在“KZ边柱和角柱柱顶纵向钢筋构造中”，给出了梁宽范围外钢筋伸入现浇板内锚固的图示（16G101第67页仅有文字描述），同时细化了附加钢筋大样。

22G101-1，第2-14页

22G101-1，第2-15页

• 22G101-1增加了非焊接圆形箍筋复合方式构造：



  22G101-1，第2-18页

• 22G101-1将KZ边柱、角柱柱顶等截面伸出时，内侧纵筋水平长度有16G101-1的12d修改为15d：

22G101-1，第2-18页

16G101-1，第69页

【标准构造详图——剪力墙】

• 22G101-1取消了16G101-1的端部无暗柱时剪力墙水平分布钢筋端部做法



  16G101-1，第71页

• 22G101-1细化了“端柱翼墙（一）”大样图，给出了墙钢筋不贯通的做法：



  22G101-1，第2-20页



  16G101-1，第72页

• 22G101-1明确了剪力墙竖向分布钢筋及边缘构件钢筋，采用搭接连接构造时，钢筋与楼板（基础）顶面的距离≧0：

22G101-1，第2-21页

16G101-1，第73页

• 22G101-1增加了剪力墙及边缘构件，上层钢筋直径大于下层钢筋直径时候的连接构造：

22G101-1，第2-21页

• 22G101-1增加了防震缝处墙局部构造：

22G101-1，第2-23页

• 22G101-1增加了剪力墙拉结筋排布构造详图：

22G101-1，第2-23页

• 22G101-1细化了“约束边缘暗（一）”墙体水平钢筋搭接要求：



  22G101-1，第2-25页

• 22G101-1规定，构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积（含箍筋、拉筋及符合构造要求的水平分布筋）的50%：



22G101-1，第2-26页

• 22G101-1第2-27页，连梁LL配筋构造规定：连梁的侧面纵向钢筋单独设置时，侧面纵向钢筋沿梁高度方向均匀布置。

【标准构造详图——梁】

• 22G101-1增加了“局部带屋面框架梁KL纵筋构造”图：

22G101-1，第2-35页

• 22G101-1在“框架梁水平加腋构造”中，增加了加密区不小于腋长C1+0.5hb的要求：

22G101-1，第2-36页

• 22G101-1增加了“框架梁与剪力墙平面内、平面外连接构造”图：



22G101-1，第2-38页

• 22G101-1取消了非框架梁配筋构造中，关于光圆钢筋的相关内容：




22G101-1，第2-40页

16G101-1，第89页

• 22G101-1细化了受扭非框架梁LN纵筋构造：



  22G101-1，第2-40页

• 22G101-1明确框架扁梁箍筋构造中，加密区长度计算中，LaE取值为核心区附加抗剪纵向钢筋LaE：

22G101-1，第2-45页

• 22G101-1增加了“框支梁KZL上部墙体边开洞加强做法”图：

22G101-1，第2-48页

【标准构造详图——板及其他构造详图】

• 22G101-1增加了“柱上板带与柱、梁顶层连接”构造图：

22G101-1，第2-56页

• 22G101-1增加了“有柱帽柱上板带暗梁钢筋构造”图：



22G101-1，第2-58页

• 22G101-1增加了用于指出无梁楼盖的柱“KZ纵向钢筋及箍筋构造”图：

22G101-1，第2-66页

【附录】

• 22G101-1增加了附录，本文仅给出部分示意图：



22G101-1，第2-68页

22G101-1，第2-78页

 工法特点及原理

利用压型钢板自身重量轻、强度高、承重大、抗震性好的特点，取消了传统模板支撑体系，工程中作为混凝土楼板的永久性模板，其设计的钢板肋在使用阶段起代替板底部分钢筋的作用方便施工、节约成本、且与混凝土具混凝土粘结强度，提升结构的承载能力。

多层与高层钢结构施工通常采取一柱二~三层，施工速度较快，随着结构高度增加，压型钢板以其快捷的施工速度，可以作为施工时的操作平台，保证施工的安全。

适用范围

本工法适用于钢结构与混凝土楼板组合的结构工程，特别适用于楼层较高、面积较大、不适宜搭设满堂脚手架体系的建筑。

施工准备

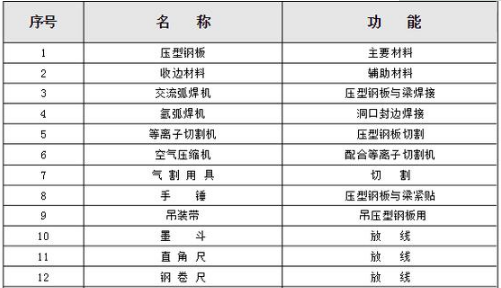

材料及机具

劳动力组织

压型钢板施工中要求作业人员具备较高的技术水平，能够多个小组同时作业，需要配置的工种类型包括：铆工、电焊工、气焊工、起重工、测量工和力工。

作业条件

体框架结构焊接完毕并已经超声波探伤合格。

主体框架结构焊接完成后，柱垂直度偏差复测试合格。

上层次梁安装前，应先将压型钢板放置于下层梁上，若在次梁安装后再吊压型钢板，势必造成斜向进料，容易损坏钢板甚至发生危险。

施工顺序

平面施工顺序

随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。

里面施工顺序

为保证上节钢柱施工人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层压型钢板。

安装方法

安装前的准备:

认真熟悉图纸,了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等。

在安装之前,检查钢梁的平整度和钢结构梁的完善情况,认真清扫钢梁顶面的杂物,检查钢梁表面是否存在防腐工艺,如果存在必须要将防腐表层打磨去掉。

综合测量钢梁表面的平整度,并根据压型钢板的排版图及建筑轴线在钢梁表面上进行测量放线,并作好测量标记。

压型钢板安装:

吊放与铺设

压型钢板由指定的厂家供货。该公司在供货时,压型钢板应以安装单元为单位成捆运至现场,每

捆压型钢板按照该厂提供的布置图将压型钢板按照铺装顺序叠放整齐。

压型钢板起吊前,需按设计施工图核对其板型、尺寸、块数和所在部位,确认配料无误后,分别

随主体结构安装顺序和进度,吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放,切忌粗暴的吊放动作。

为保护压型钢板在吊运时不变形,应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使

用垫木,但必须捆绑牢固。谨防垫木滑移,压型钢板倾斜滑落伤人。对超重、超长的板应增加吊点或使用吊架等方式,防止吊装时产生变形或折损。

压型钢板成捆堆置,应横跨多根钢梁,单跨置于两根梁之间时,应注意两端支承宽度,避免倾倒而造成坠落事故。

安装压型钢板前,应在梁上标出压型钢板铺放的位置线。铺放压型钢板时,先进行粗安装,保证其波纹对直,以便钢筋在“波谷”内通过。板吊装就位后,先从钢梁己弹出的起铺线开始,沿铺设方向单块就位,到控制线后应适当调整板缝。

压型钢板起吊示意图:

当风速≥6m/s时禁止施工,已拆开的压型钢板应重新捆扎,否则,压型钢板很可能被大风刮起,造成安全事故或损坏压型钢板。
不规则面板的铺设:根据现场钢梁的布置情况,以钢梁的中心线进行放线,将压型钢板在地面在平台上进行预拼合,然后在放出控制线,再根据压型钢板的的宽度进行排版、切割。
固定

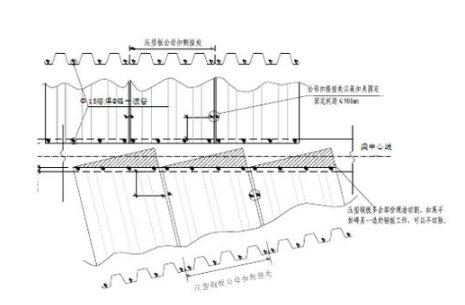

压型钢板搭接长度应按设计要求进行搭接,一般侧向与端头跟支承钢梁的搭接不小于50mm,板与板之间的侧搭接为“公母扣合”,为防止钢板因承重而分开,应在侧搭接处用嵌扣夹固定或点焊,最大间距为900mm。详见图压型钢板固定及堵头板施工大样。

任何未固定的压型钢板可能会被大风刮起或滑落而造成事故。
压型钢板焊接、栓钉焊接
压型钢板铺设过程中,对被压型钢板全部覆盖的支撑钢梁应在压型板上标示钢梁的中心线,以便于栓钉焊接能准确到位。
制定严格的栓钉焊接材料储存规定,材料要按要求妥善堆放。
焊接前严格检查压型钢板与钢梁之间的间隙是否控制在 1mm 之内,并且保证焊接处干燥。
根据栓钉的直径选择适宜的焊接工艺参数将 6 个栓钉直接打在≥16 mm 厚的 80x 80mm 的 16Mn 钢板上,焊缝外观检查合格后,试件进行30°冷弯,栓钉弯曲原轴线30°后焊接部位无裂纹则为合格。
正式大面积焊接前应先进行栓钉焊接工艺评定,根据工艺评定报告中有关的参数要求,按专人督促焊工在上班前进行试焊,并根据焊接的效果进行调整参数,经过一个阶段的记录,综合每次调整的参数,列出表格,并对每个焊接工人逐一进行技术交底。
对于实际施工过程中遇到的引弧后先熔穿 1.2mm 镀锌压型钢板以后再与钢梁熔为一体的穿透型栓钉,要充分考虑压型钢板的厚度、表面镀锌层以及钢板与钢梁之间间隙的影响,每次施工前均要在试件上放置压型钢板,试打调整好工艺参数后,进行施工;施工的前 10 颗钉进行 30°打弯试验合格后进行正常施工。
铺设后的压型钢板调直后,为防止从钢梁滑脱或被大风掀起,应及时点焊牢固或用栓钉固定。压型钢板与支撑钢梁之间采用点焊或塞焊, 焊点的平均最大间距为300mm,每波谷处点焊一处,焊接必须牢靠(焊接点直径不得小于10mm);侧点焊每900mm一处。
点焊固定采用手工电弧焊,用直流焊机进行点焊,如果栓钉的焊接电流过大,造成压型钢板烧穿而松脱,应在栓钉旁边补充焊点。
压型钢板收边做法

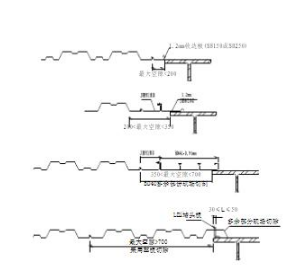

当压型钢板临边梁或铺设不连续时:

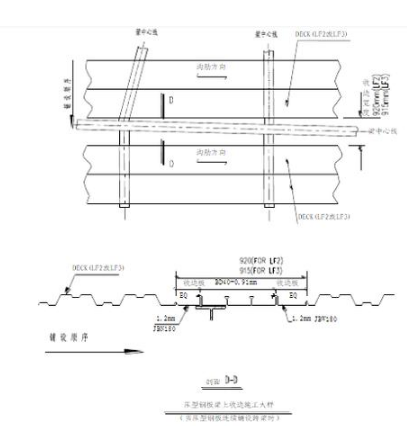

板连续铺设跨梁时:

压型钢板端部封口
压型钢板铺设完毕,并经调整电焊到位后,为防止混凝土施工时漏浆,需要对边角和压型钢板波峰处的空隙进行封堵处理。处理方式可采用配套定型堵头或 PVC 胶带封堵进行密封。详图如下:

现场切割
在压型钢板定位后弹出切割线,沿线切割。切割线的位置应参照楼板留洞图和布置图,并经核对;如错误切割,造成压型钢板的毁坏,应记录板型与板长度,并及时通知供货商补充;现场边角、柱边和补强板需下料切割。直线切割时原则上优先使用电剪和等离子气割技术,不能采用损害母材强度的方法,严禁采用氧气乙炔进行切割。

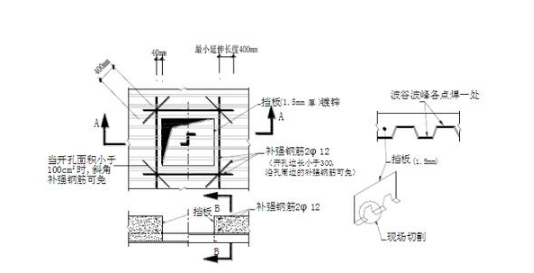

一般孔洞应尽可能留在混凝土浇筑后再切割,如垂直板肋方向的预开洞有损及压型钢板的沟肋时,必须按规定补强。补强措施详见图开孔补强施工大样。 (6)开孔补强的说明:
圆形孔径,≤800mm ,或长方形开孔任何一向的尺寸≤800mm 者,可以先行围模,待楼板混凝土浇筑完成后,并达到设计强度的75%以上再进行切割开孔。
开孔角隅及周边应依照钢筋混凝土结构开孔补强的方式,配置补强钢筋(详见结构设计)

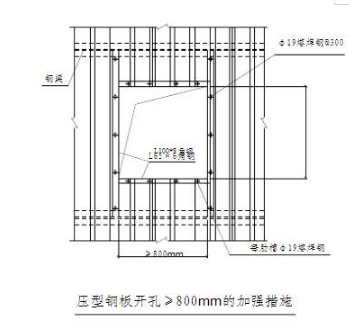

当开孔直径或任何一向的尺寸大于800mm 时,应于开孔四周添加围梁。见图压型钢板开孔≥800mm的加强措施压型钢板开孔≥800mm的加强措施

质量控制
质量控制措施
树立全面质量意识,贯彻“谁生产,谁管理质量;谁施工,谁负责质量;谁操作,谁保证质量”的原则,实行工程质量岗位责任制。
技术交底制度:坚持以技术进步来保证施工质量的原则,技术部门编制有针对性的质量技术交底,指导施工作业。
构件进场检验制度:对于进场的压型钢板必须根据国家规范要求进行检查,对不合格材料一律退场。
严格按排版图进行安装,当排版图与安装实物不符时及时与技术部门协商解决。
建立三检制度。实行并坚持自检、互检、交接检制度,并做好文字记录。
在交工验收之前,认真检查安装过程中有无遗漏情况,对施工过程中造成的撞击变形,损坏应进行修复、校正或更换。
检查是否存在渗漏浆等缝隙没有封堵。
质量控制标准
压型钢板加工、安装施工质量标准参照《钢结构工程施工质量验收规范》GB50205-2001.
压型钢板进场验收主要查看其基板是否有裂纹,镀锌层是否有肉眼可见的裂纹、剥落、擦痕等质量缺陷。
压型钢板的尺寸偏差数据如下:波距偏差±2.0mm;波高偏差±1.5mm(截面高度≤70mm);侧向弯曲偏差20mm(长度≤7m)。
压型钢板的现场加工制作允许偏差如下表:

压型钢板安装应平整顺直,相邻两块钢板之间的肋必须保证通线,偏差应控制在5mm之内,以保证压型钢板板底部完成面的美观效果。
栓钉的外观检查。焊好的焊钉,在其根部周围应有挤出的熔融金属(挤出焊脚),但焊钉挤出焊脚的立面可不熔合,水平面可为溢流,且允许在挤出的顶面有时形成与焊钉直线成径向或纵向的少量小收缩裂纹或缺陷。

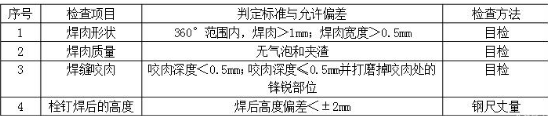

栓钉外观检查的质量标准

栓钉的弯曲(敲击)检查。在外观检查合格之后,抽检栓钉总数的1%进行弯曲检查,用手锤敲击栓钉头部使其弯曲,偏离原垂直位置30°角,被检栓钉的根部焊缝未出现裂纹和断裂者即为合格。
凡预留错位的废弃孔洞必须作专门的修补处理措施。
安全措施
压型钢板铺设前,对施工人员进行安全教育,提高安全意识。压型钢板的铺设顺序一般为散板、调整、铆固,进行铺设作业前应在铺设压型钢板的下方事先铺满一层水平安全网。
压型钢板吊运重量不能过大,过程中必须专人指挥,小心操作,以免操作失误而造成材料的损坏、变形、报废。
压型钢板的堆放叠加不宜过高,应随吊随用,以免堆积过高而跌落伤人。
铆固人员应及时将调整好的压型钢板铆固好,要求铺板与铆固同步,不得漏铆和跳板铆固,防止因漏铆而发生溜板现象,以防人员踩翻高空坠落。
在压型钢板施工过程中的电线、电缆应采用绝缘措施挂起,以免线路漏电而造成大面积触电伤人。
所留洞口的临边安全防护必须及时处理,压型钢板铺设后应及时封闭洞口,设护栏并注明显标识。
在铺设压型钢板时,禁止无关人员进入施工部位,压型钢板施工楼层下方禁止人员穿行。
禁止在高空抛掷任何物品,传递物品用绳栓牢进行传递,风力达到5级及雨天禁止压型钢板安装作业。
安装移动压型钢板时要注意风向,施工人员移动压型钢板时要水平移动,避免施工中压型钢板面迎风作业。
环保措施
压型钢板必须水平放置,采取临时遮挡措施(比如铺设油毡纸、麻袋等方式),以免产生眩光效应,影响施工人员走路、施工,避免影响周边居民的工作及生活。加快钢筋绑扎的速度,待钢筋绑扎完毕后对眩光的效果会有一定的削弱作用。
施工时应有可靠的屏蔽措施,避免焊接电弧光外泄造成光污染。
压型钢板安装过程中小心轻放,夜间施工时不得敲击压型钢板,避免噪声,减低噪音污染。
效益分析
由于压型钢板作为浇灌混凝土的模板,节省了大量的木模板及其支撑。这一方面节约了大量的木材,由于我国森林资源缺乏,木材价格也很高。因此对我国具有特别重要的意义,另一方面省却了全部或部分模板支撑。
由于压型钢板非常轻便,因此堆放、运输及安装都非常方便,不仅节省了大量的劳力,还减少了现场工作量,改善了工人施工条件。
压型钢板在适用阶段,因其和混凝土的组合作用,还可代替受拉钢筋。因此减少了钢筋的制作和安装工作。
由于压型钢板作为浇筑混凝土的模板直接支承于钢梁上,而且为各种工种作业提供了宽广的工作平台,因此浇筑混凝土及其它工种均可以多层立体作业,大大加快了施工进度,缩短了工期。这对规模较大的高层,超高层建筑尤其具有明显意义。
便于敷设通信、电力、采暖等管线。并且可敷设保温、隔音、隔热、隔震等材料,改善楼面的工作性能。与木模板相比,压型钢板组合楼板施工时,减小了发生火灾的可能性。
工程应用实例
该工法在兖煤蓝天清洁能源有限公司洁净煤项目得到了应用,该工程中脱硫添加剂厂-粗粉车间和煤粉制备系统立磨和锤破车间为多层及高层钢框架结构,均采用压型钢板组合楼板,压型钢板的总用量约为6000m2,单层用量平均600 m2,各层压型钢板铺设周期约1天,目前压型钢板组合楼板均已施工完成,经现场检查,底部压型钢板未见扭曲、下沉、变形的现场,钢筋混凝土楼板未发现开裂的情况。经专项施工验收,综合评价,施工质量达到了设计要求,各项质量评定指标合格。

你知道吗，针对图纸的修订内容，Revit提供了一个非常方便的功能“修订明细表”，可以在图纸中列出所有修订内容，并且能对云线批注进行对应！

但这个功能嵌套的很深，今天我们一起来探索一下如何使用吧！

1.新建图纸和标题栏

修订明细表不同于其他的明细表是一个单独视图，而是必须在“图纸”中的“标题栏”中单独创建的明细表，等于进行了2层嵌套，当然这也能基本满足我们的出图需要。首先我们创建一张公制图纸：

再将我们需要的视图，放置在图纸图框中：

2.修改修订明细表

通常在我们的默认“标题栏”（图框）中都会自带“修订明细表”：

如果没有的话，或者希望去修改一些信息，必须编辑“标题栏”族；

双击对应的“修订明细表”（编号、日期、发布者处），进入“修订明细表”编辑；

修订明细表的字段非常有限，只能添加已有字段，不能修改排序和部分格式：

3.创建修订明细表

我们只能在“标题栏”族中创建“修订明细表”，创建时可设置排序和格式：

注意：在“标题栏”族中创建“修订明细表”只能通过在“项目浏览器”中拖拽到视图来创建。

修改后将“修订明细表”载入“标题栏”族；

再将“标题栏”族载入项目，覆盖原参数。

4.修订明细表不显示内容的问题

有时在我们修改字段后，看到新的标题栏中并没有显示内容，这应该是某些插件“标题栏”族文件的bug！

此时我们需要撤销上一步动作，重新打开“标题栏”族和“修订明细表”；

选择列然后在上方下拉修改字段，而不是点击“插入”修改字段：

这样所有信息就可以正确显示了。

5.按每个项目和每张图纸编号的区别

有修订中还有个非常鸡肋的逻辑，在编号中我们可以看到2个选项，分别意义如下

每个项目：修订编号的排序整个项目通用，无论是在哪个视图都是统一的。

例如：本项目中3个修订，在所有视图中的编号都是一样的1、2、3

每张图纸：修订编号的排序在每个视图是不统一的，只根据当前视图中可见的修订进行编号。

例如：本项目中3个修订，2在当前视图不可见，则修订3的会顶替其成为修订2。

本文来源：

        最近，有在使用Revit的软件的朋友有在讨论，如何使用Revit来建墙？那么接下来就为大家讲解一下。

1.首先将cad插入revit。

2.在revit中编辑墙体、面层等厚度参数。

3.添加材质、填充样式。

4.在菜单当中编辑墙体高度。

5.拾取、绘制墙体。

6.在revit中自动生成墙体。

7.按需求添加门窗位置，整个项目墙体，包括材料一气呵成。

8.在菜单中可以选取任何需要的图纸。

一、总体原则

1、涉及费用签证的填写要有利于计价，方便结算。不同计价模式下填列的内容要注意：如果有签证结算协议，填列内容要与协议约定计价口径一致；如无签证协议，按原合同计价条款或参考原协议计价方式计价。再有，签证的方式要尽量围绕计价依据（如定额）的规则办理。

2、各种合同类型签证内容。可调价格合同至少要签到量；固定单价合同至少要签到量、单价；固定总价合同同至少要签到量、价、费；成本加酬金合同同至少要签到工、料（材料规格要注明）、机（机械台班配合人工问题）、费。如能附图的尽量附图。另外签证中还要注明列入税前或税后造价。

二、签证填写的优先次序

1、能够直接签总价的最好不要签单价；

2、能够直接签单价的最好不要签工程量；

3、能够直接签结果（包括直接签工程量）的最好不要签事实；

4、能够签文字形式的最好不要附图；

其他需要填写的内容。主要有：何时、何地、何因；工作内容；组织设计（人工、机械）；工程量（有数量和计算式，必要时附图）；有无甲供材料；签证的描述要求客观，准确，隐避签证要以图纸为依据，标明被隐蔽部位、项目和工艺、质量完成情况，如果被隐蔽部位工程量在图纸上不确定，还要标明几何尺寸，并附上简图，施工以外的现场签证，必须写明时间、地点、事由，几何尺寸或原始数据，不能笼统地签注工程量和。签证发生后应根据合同规定及时处理，审核应严格执行国家定额及相关规定。

三、如何对待甲方拒签

在编制签证之前，首先要熟悉合同的有关约定，针对重点问题展开签证理由。同时，应当站在对方的角度来陈述理由和罗列签证内容，这样既容易获得签证，又使签证人感觉不用承担风险，只有这样，对方才会容易接受并签证，否则，对方会不愿意接受并拒签。如果遇到对方有意不讲道理地拒签，实践中可以采用收发文的形式送达甲方（叫一般工作人员去办理）。不需要强逼甲方在签证单上签字，只需要在收发文本上签字，这样九可以证明已经收到我方地发文，即使甲方不在签证单签字，超过法定时间，签证也自动生效。

四、注意事项

1、签证单一定要详细而简洁，不能说的云里雾里，要让看的人明白签证的内容是什么；

2、签证单就是乙方对于合同内未规定增加部分或者是合同内变更东西，说白了就是乙方为甲方做东西，向甲方要钱的凭据，所以要根据现场事实求是的报，不能漏报，多报

3、乙方在签签证单时要把价格写上，量反应上，审计时间能够一目了然！

签证要说明依据（设计变更、会议纪要等）、计算公式及说明、单价分析，还要附带照片等。

4、根据施工合同规定哪些属于签证的范围首先要明确，以免糊里糊涂的办理签证给建设单位或监理单位留下不好的印象，以为你是对自己和别人不负责任，在很多时候设计变更和工程联系单都能作为结算依据时，就不能重复办理签证，以免让别人反感，但不能反映结算内容时必须办理签证；

5、办理签证时工程量怎样签的问题，在很多时候都是通过甲乙双方或多方现场实测作为签量的依据，此时得事先处理好各方之间的关系，以便在现场的过程中就能得到对施工单位有利的结果，这很关键，因为现在的签证一般都是多方或多人参与，要是事后就没有多大余地，除非你和各方关系特别好；

6、签证办理时间的问题，一般情况下都要求及时办理，但在很多时候未必是好事，如属隐蔽的内容，如在施工过程中就急着办理，那只能在如实的情况下了，如存在一定的虚量恐怕就没人敢签了，所以时间的问题一定要把握好，不能太早也不能太迟；

7、能挣钱的签证一般都在隐蔽部分，所以在隐蔽部分得考虑怎样才能多办签证，包括你提出的或方案都要考虑这方面的问题，另外在一些地基处理等问题施工方应多提出对自己有利的建议性的处理方案；

8、签证最终也还是量的问题，引用XX的一句话，“不夸张的广告就不是广告”，所以没有虚量的签证不叫签证，大家好好在这上面下功夫。

住建部发布重磅通知《建设工程消防设计审查验收管理暂行规定》，搜建筑小编注意到，这次新《规定》影响巨大，明确了有关建设、设计、施工监理等单位及个人的责任与义务……

搜建筑梳理了大家关心的几个重点：

1、明确有关单位及个人的责任与义务

建设单位依法对建设工程消防设计、施工质量负首要责任。

设计、施工、工程监理等单位负主体责任。

建设、设计、施工、工程监理等单位及从业人员，违反规定的，除依法给予处罚或者追究刑事责任外，还应承担相应的民事责任。

3、明确特殊建设工程项目， 对特殊工程实行消防设计审查制度。

4、实行施工图设计文件联合审查的，应当将建设工程消防设计的技术审查并入联合审查。

5、本规定自2020年6月1日起施行。

《建设工程消防设计审查验收管理暂行规定》已经2020年1月19日第15次部务会议审议通过，现予公布，自2020年6月1日起施行。

建设工程消防设计审查验收管理暂行规定

第一章　总则

第一条　为了加强建设工程消防设计审查验收管理，保证建设工程消防设计、施工质量，根据《中华人民共和国建筑法》《中华人民共和国消防法》《建设工程质量管理条例》等法律、行政法规，制定本规定。

第二条　特殊建设工程的消防设计审查、消防验收，以及其他建设工程的消防验收备案（以下简称备案）、抽查，适用本规定。

本规定所称特殊建设工程，是指本规定第十四条所列的建设工程。

本规定所称其他建设工程，是指特殊建设工程以外的其他按照国家工程建设消防技术标准需要进行消防设计的建设工程。

第三条　国务院住房和城乡建设主管部门负责指导监督全国建设工程消防设计审查验收工作。县级以上地方人民政府住房和城乡建设主管部门（以下简称消防设计审查验收主管部门）依职责承担本行政区域内建设工程的消防设计审查、消防验收、备案和抽查工作。跨行政区域建设工程的消防设计审查、消防验收、备案和抽查工作，由该建设工程所在行政区域消防设计审查验收主管部门共同的上一级主管部门指定负责。

第四条　消防设计审查验收主管部门应当运用互联网技术等信息化手段开展消防设计审查、消防验收、备案和抽查工作，建立健全有关单位和从业人员的信用管理制度，不断提升政务服务水平。

第五条　消防设计审查验收主管部门实施消防设计审查、消防验收、备案和抽查工作所需经费，按照《中华人民共和国行政许可法》等有关法律法规的规定执行。

第六条　消防设计审查验收主管部门应当及时将消防验收、备案和抽查情况告知消防救援机构，并与消防救援机构共享建筑平面图、消防设施平面布置图、消防设施系统图等资料。

第七条　从事建设工程消防设计审查验收的工作人员，以及建设、设计、施工、工程监理、技术服务等单位的从业人员，应当具备相应的专业技术能力，定期参加职业培训。

第二章　有关单位的消防设计、施工质量责任与义务

第八条　建设单位依法对建设工程消防设计、施工质量负首要责任。

设计、施工、工程监理、技术服务等单位依法对建设工程消防设计、施工质量负主体责任。

建设、设计、施工、工程监理、技术服务等单位的从业人员依法对建设工程消防设计、施工质量承担相应的个人责任。

第九条　建设单位应当履行下列消防设计、施工质量责任和义务：

（一）不得明示或者暗示设计、施工、工程监理、技术服务等单位及其从业人员违反建设工程法律法规和国家工程建设消防技术标准，降低建设工程消防设计、施工质量；

（二）依法申请建设工程消防设计审查、消防验收，办理备案并接受抽查；

（三）实行工程监理的建设工程，依法将消防施工质量委托监理；

（四）委托具有相应资质的设计、施工、工程监理单位；

（五）按照工程消防设计要求和合同约定，选用合格的消防产品和满足防火性能要求的建筑材料、建筑构配件和设备；

（六）组织有关单位进行建设工程竣工验收时，对建设工程是否符合消防要求进行查验；

（七）依法及时向档案管理机构移交建设工程消防有关档案。

第十条　设计单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规和国家工程建设消防技术标准进行设计，编制符合要求的消防设计文件，不得违反国家工程建设消防技术标准强制性条文；

（二）在设计文件中选用的消防产品和具有防火性能要求的建筑材料、建筑构配件和设备，应当注明规格、性能等技术指标，符合国家规定的标准；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防设计实施情况签章确认，并对建设工程消防设计质量负责。

第十一条　施工单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规、国家工程建设消防技术标准，以及经消防设计审查合格或者满足工程需要的消防设计文件组织施工，不得擅自改变消防设计进行施工，降低消防施工质量；

（二）按照消防设计要求、施工技术标准和合同约定检验消防产品和具有防火性能要求的建筑材料、建筑构配件和设备的质量，使用合格产品，保证消防施工质量；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防施工质量签章确认，并对建设工程消防施工质量负责。

第十二条　工程监理单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规、国家工程建设消防技术标准，以及经消防设计审查合格或者满足工程需要的消防设计文件实施工程监理；

（二）在消防产品和具有防火性能要求的建筑材料、建筑构配件和设备使用、安装前，核查产品质量证明文件，不得同意使用或者安装不合格的消防产品和防火性能不符合要求的建筑材料、建筑构配件和设备；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防施工质量签章确认，并对建设工程消防施工质量承担监理责任。

第十三条　提供建设工程消防设计图纸技术审查、消防设施检测或者建设工程消防验收现场评定等服务的技术服务机构，应当按照建设工程法律法规、国家工程建设消防技术标准和国家有关规定提供服务，并对出具的意见或者报告负责。

第三章　特殊建设工程的消防设计审查

第十四条　具有下列情形之一的建设工程是特殊建设工程：

（一）总建筑面积大于二万平方米的体育场馆、会堂，公共展览馆、博物馆的展示厅；

（二）总建筑面积大于一万五千平方米的民用机场航站楼、客运车站候车室、客运码头候船厅；

（三）总建筑面积大于一万平方米的宾馆、饭店、商场、市场；

（四）总建筑面积大于二千五百平方米的影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门诊楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，寺庙、教堂；

（五）总建筑面积大于一千平方米的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集型企业的员工集体宿舍；

（六）总建筑面积大于五百平方米的歌舞厅、录像厅、放映厅、卡拉ＯＫ厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱乐功能的餐馆、茶馆、咖啡厅；

（七）国家工程建设消防技术标准规定的一类高层住宅建筑；

（八）城市轨道交通、隧道工程，大型发电、变配电工程；

（九）生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的充装站、供应站、调压站；

（十）国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼；

（十一）设有本条第一项至第六项所列情形的建设工程；

（十二）本条第十项、第十一项规定以外的单体建筑面积大于四万平方米或者建筑高度超过五十米的公共建筑。

第十五条　对特殊建设工程实行消防设计审查制度。

特殊建设工程的建设单位应当向消防设计审查验收主管部门申请消防设计审查，消防设计审查验收主管部门依法对审查的结果负责。

特殊建设工程未经消防设计审查或者审查不合格的，建设单位、施工单位不得施工。

第十六条　建设单位申请消防设计审查，应当提交下列材料：

（一）消防设计审查申请表；

（二）消防设计文件；

（三）依法需要办理建设工程规划许可的，应当提交建设工程规划许可文件；

（四）依法需要批准的临时性建筑，应当提交批准文件。

第十七条　特殊建设工程具有下列情形之一的，建设单位除提交本规定第十六条所列材料外，还应当同时提交特殊消防设计技术资料：

（一）国家工程建设消防技术标准没有规定，必须采用国际标准或者境外工程建设消防技术标准的；

（二）消防设计文件拟采用的新技术、新工艺、新材料不符合国家工程建设消防技术标准规定的。　

前款所称特殊消防设计技术资料，应当包括特殊消防设计文件，设计采用的国际标准、境外工程建设消防技术标准的中文文本，以及有关的应用实例、产品说明等资料。

第十八条　消防设计审查验收主管部门收到建设单位提交的消防设计审查申请后，对申请材料齐全的，应当出具受理凭证；申请材料不齐全的，应当一次性告知需要补正的全部内容。

第十九条　对具有本规定第十七条情形之一的建设工程，消防设计审查验收主管部门应当自受理消防设计审查申请之日起五个工作日内，将申请材料报送省、自治区、直辖市人民政府住房和城乡建设主管部门组织专家评审。

第二十条　省、自治区、直辖市人民政府住房和城乡建设主管部门应当建立由具有工程消防、建筑等专业高级技术职称人员组成的专家库，制定专家库管理制度。

第二十一条　省、自治区、直辖市人民政府住房和城乡建设主管部门应当在收到申请材料之日起十个工作日内组织召开专家评审会，对建设单位提交的特殊消防设计技术资料进行评审。

评审专家从专家库随机抽取，对于技术复杂、专业性强或者国家有特殊要求的项目，可以直接邀请相应专业的中国科学院院士、中国工程院院士、全国工程勘察设计大师以及境外具有相应资历的专家参加评审；与特殊建设工程设计单位有利害关系的专家不得参加评审。

评审专家应当符合相关专业要求，总数不得少于七人，且独立出具评审意见。特殊消防设计技术资料经四分之三以上评审专家同意即为评审通过，评审专家有不同意见的，应当注明。省、自治区、直辖市人民政府住房和城乡建设主管部门应当将专家评审意见，书面通知报请评审的消防设计审查验收主管部门，同时报国务院住房和城乡建设主管部门备案。

第二十二条　消防设计审查验收主管部门应当自受理消防设计审查申请之日起十五个工作日内出具书面审查意见。依照本规定需要组织专家评审的，专家评审时间不超过二十个工作日。

第二十三条　对符合下列条件的，消防设计审查验收主管部门应当出具消防设计审查合格意见：

（一）申请材料齐全、符合法定形式；

（二）设计单位具有相应资质；

（三）消防设计文件符合国家工程建设消防技术标准(具有本规定第十七条情形之一的特殊建设工程，特殊消防设计技术资料通过专家评审)。

对不符合前款规定条件的，消防设计审查验收主管部门应当出具消防设计审查不合格意见，并说明理由。

第二十四条　实行施工图设计文件联合审查的，应当将建设工程消防设计的技术审查并入联合审查。

第二十五条　建设、设计、施工单位不得擅自修改经审查合格的消防设计文件。确需修改的，建设单位应当依照本规定重新申请消防设计审查。

第四章　特殊建设工程的消防验收

第二十六条　对特殊建设工程实行消防验收制度。

特殊建设工程竣工验收后，建设单位应当向消防设计审查验收主管部门申请消防验收；未经消防验收或者消防验收不合格的，禁止投入使用。

第二十七条　建设单位组织竣工验收时，应当对建设工程是否符合下列要求进行查验：

（一）完成工程消防设计和合同约定的消防各项内容；

（二）有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备的进场试验报告）；

（三）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等单位确认工程消防质量符合有关标准；

（四）消防设施性能、系统功能联调联试等内容检测合格。

经查验不符合前款规定的建设工程，建设单位不得编制工程竣工验收报告。

第二十八条　建设单位申请消防验收，应当提交下列材料：

（一）消防验收申请表；

（二）工程竣工验收报告；

（三）涉及消防的建设工程竣工图纸。

消防设计审查验收主管部门收到建设单位提交的消防验收申请后，对申请材料齐全的，应当出具受理凭证；申请材料不齐全的，应当一次性告知需要补正的全部内容。

第二十九条　消防设计审查验收主管部门受理消防验收申请后，应当按照国家有关规定，对特殊建设工程进行现场评定。现场评定包括对建筑物防（灭）火设施的外观进行现场抽样查看；通过专业仪器设备对涉及距离、高度、宽度、长度、面积、厚度等可测量的指标进行现场抽样测量；对消防设施的功能进行抽样测试、联调联试消防设施的系统功能等内容。

第三十条　消防设计审查验收主管部门应当自受理消防验收申请之日起十五日内出具消防验收意见。对符合下列条件的，应当出具消防验收合格意见：

（一）申请材料齐全、符合法定形式；

（二）工程竣工验收报告内容完备；

（三）涉及消防的建设工程竣工图纸与经审查合格的消防设计文件相符；

（四）现场评定结论合格。

对不符合前款规定条件的，消防设计审查验收主管部门应当出具消防验收不合格意见，并说明理由。

第三十一条　实行规划、土地、消防、人防、档案等事项联合验收的建设工程，消防验收意见由地方人民政府指定的部门统一出具。

第五章　其他建设工程的消防设计、备案与抽查

第三十二条　其他建设工程，建设单位申请施工许可或者申请批准开工报告时，应当提供满足施工需要的消防设计图纸及技术资料。

未提供满足施工需要的消防设计图纸及技术资料的，有关部门不得发放施工许可证或者批准开工报告。

第三十三条　对其他建设工程实行备案抽查制度。

其他建设工程经依法抽查不合格的，应当停止使用。

第三十四条　其他建设工程竣工验收合格之日起五个工作日内，建设单位应当报消防设计审查验收主管部门备案。

建设单位办理备案，应当提交下列材料：

（一）消防验收备案表；

（二）工程竣工验收报告；

（三）涉及消防的建设工程竣工图纸。

本规定第二十七条有关建设单位竣工验收消防查验的规定，适用于其他建设工程。

第三十五条　消防设计审查验收主管部门收到建设单位备案材料后，对备案材料齐全的，应当出具备案凭证；备案材料不齐全的，应当一次性告知需要补正的全部内容。

第三十六条　消防设计审查验收主管部门应当对备案的其他建设工程进行抽查。抽查工作推行“双随机、一公开”制度,随机抽取检查对象,随机选派检查人员。抽取比例由省、自治区、直辖市人民政府住房和城乡建设主管部门，结合辖区内消防设计、施工质量情况确定，并向社会公示。

消防设计审查验收主管部门应当自其他建设工程被确定为检查对象之日起十五个工作日内，按照建设工程消防验收有关规定完成检查，制作检查记录。检查结果应当通知建设单位，并向社会公示。

第三十七条　建设单位收到检查不合格整改通知后，应当停止使用建设工程，并组织整改，整改完成后，向消防设计审查验收主管部门申请复查。

消防设计审查验收主管部门应当自收到书面申请之日起七个工作日内进行复查，并出具复查意见。复查合格后方可使用建设工程。

第六章　附则

第三十八条　违反本规定的行为，依照《中华人民共和国建筑法》《中华人民共和国消防法》《建设工程质量管理条例》等法律法规给予处罚；构成犯罪的，依法追究刑事责任。

建设、设计、施工、工程监理、技术服务等单位及其从业人员违反有关建设工程法律法规和国家工程建设消防技术标准，除依法给予处罚或者追究刑事责任外，还应当依法承担相应的民事责任。

第三十九条　建设工程消防设计审查验收规则和执行本规定所需要的文书式样，由国务院住房和城乡建设主管部门制定。

第四十条　新颁布的国家工程建设消防技术标准实施之前，建设工程的消防设计已经依法审查合格的，按原审查意见的标准执行。

第四十一条　住宅室内装饰装修、村民自建住宅、救灾和非人员密集场所的临时性建筑的建设活动，不适用本规定。　

第四十二条　省、自治区、直辖市人民政府住房和城乡建设主管部门可以根据有关法律法规和本规定，结合本地实际情况，制定实施细则。

第四十三条　本规定自2020年6月1日起施行。

    来源丨益埃毕教育

    我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。

    1.当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。

    a）点击体量与场地命令再点击地形表面如图一所示：

    图一

    b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示

    图二

    图三

    2.当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。

    图四

    3.当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，

    a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。

    b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。

    c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。

    图五

    图六

    d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。

    图七

    4.有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。

    图八

    -END-

 1、土建、水电工程全部结束；

2、各种、窗、栏杆等安装完毕；

3、通正式水、电；

4、幕墙、钢结构、中央空调、电梯、消防等工程安装、调试结束；

5、雨污水、小区内道路等市政工程结束；

6、景观绿化、各类综合管线等配套工程结束。

分户验收

住宅工程分户验收由建设单位组织，已选定物业公司的，物业公司宜参与验收工作；单位工程质量竣工验收前，建设单位应将包含验收时间、地点及验收组名单的《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》连同《住宅工程质量分户验收汇总表》报送该工程的质量监督机构。

（一）室内地面、墙面、顶棚抹灰、门窗工程质量分户验收：

1、普通水泥楼地面；

2、板块楼地面面层；

3、室内墙面；

4、室内顶棚；

5、门窗：

（1）开启（2）配件（3）密封（4）排水（5）进户门质量。

（二）室内空间尺寸、护栏、玻璃质量分户验收：

1、室内空间尺寸；

2、护栏和扶手的造型、尺寸、高度、栏杆间距和安装位置；

3、玻璃的品种、观感质量。

（三）防水工程、公共部位分户验收：

1、外墙防水；

2、外窗防水；

3、防排水楼地面；点这免费下载资料

4、屋面防水；

5、公共部位楼层梯段踏步及楼梯护栏；

6、、通道；

7、其他：烟道、透气孔及通风道。

（四）安装工程分户验收：

1、给水管道及配件安装；

2、排水管道安装工程；

3、室内采暖系统；

4、卫生器具；

5、工程；

6、智能。

（五）住宅工程质量分户验收汇总表：施工单位填写，监理单位审核签字。

（六）到市质监站购买成品合格证，建设单位、监理单位、施工单位填写，建设单位盖章后，一份张贴在户内明显处，合格证原件交付时交给业主。

单位工程质量竣工验收（竣工预验收）

单位竣工验收由建设单位组织施工（含分包单位）、设计、勘察、监理等单位有关负责人成立验收组进行，并将《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》，在工程质量竣工验收日期的3个工作日前报该工程的质量监督机构。

（一）现场实物质量验收

1、验收组应按《建筑工程施工质量验收统一标准》GB50300-2001要求，对照验收标准审查施工资料质量，抽查安全和使用功能的质量、进行工程观感质量检查。对验收内容做出全面评价，形成工程施工质量竣工验收结论意见，验收组人员签字。如果验收不合格，验收组提出书面整改意见，限期整改，重新组织工程施工质量竣工验收；如果验收合格，填写《单位（子单位）工程施工质量竣工验收记录》，相关单位签字盖章。

2、项目质量监督机构对单位工程质量竣工验收的条件、组织形式、验收人员资格、验收程序、执行标准等情况进行现场监督，并对工程实物质量和工程资料进行监督抽查；如发现有不满足验收条件及违反建设工程质量管理规定行为和强制性条文的，责令改正或要求整改后重新验收，参建方有严重违反建设工程质量管理规定行为和强制性条文的，列入不良行为记录并在网上公示。当参建各方对工程验收意见不一致时，由项目质量监督机构协调处理，当参建各方对工程验收意见一致且抽查结果达到验收合格要求时，提出明确的验收监督意见并形成《单位工程施工质量竣工验收监督记录》。

（二）竣工资料验收——监理资料

1、监理规划；

2、监理实施细则；

3、监理月报中的有关质量问题；

4、监理会议纪要中的有关质量问题；

5、工程开工/复工审批表；

6、工程开工/复工暂停令；

7、不合格项目通知；

8、质量事故报告及处理意见；

9、工程竣工决算审核意见书；

10、工程延期报告及审批；

11、合同争议、违约报告及处理意见；

12、合同变更材料；

13、工程监理总结报告；

14、工程竣工预验收质量评估报告。

施工资料

1.土建工程

（1）施工技术准备文件，图纸会审记录。

（2）施工现场准备

控制网设置资料及相应报验单；工程定位资料及相应报验单；基槽开挖线测量资料及相应报验单。

（3）地基处理记录及相应报验单

地基钎探记录和钎探平面布点图；验槽记录和地基处理记录；桩基施工记录；试桩记录。

（4）工程图纸变更记录

设计会议会审记录；设计变更记录；工程洽商记录。

（5）施工材料、预制构件质量证明文件、复试试验报告及相应进场使用报验单

①砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料试验，石材和地砖放射性试验汇总表；

②砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料出厂证明文件；

③砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料试验、焊条、沥青复试、石材和地砖放射性复试试验报告及相应进场使用报验单；

④预制构件（钢、砼）出厂合格证、试验记录及相应进场使用报验单。点这免费下载施工技术资料

（6）试验报告

①土壤（素土、灰土）干密度试验报告；

②土壤（素土、灰土）击实试验报告；

③砂浆（试块）抗压强度试验报告；

④混凝土（试块）抗压强度试验报告；

⑤混凝土抗渗试验报告；

⑥商品砼出厂合格证、复试报告；

⑦钢筋接头（焊接）试验报告；

⑧土壤、砂浆、混凝土、钢筋连接、混凝土抗渗试验报告汇总表。

（7）隐蔽工程检查记录及相应报验单

①基础和主体结构钢筋工程；

②钢结构工程；

③防水工程；

④高程控制。

（8）施工记录及相应报验单

①工程定位测量检查记录；

②沉降观测记录；

③结构吊装记录；

④现场施工预应力记录；

⑤工程竣工测量；

⑥新型建筑材料；

⑦施工新技术。

（9）工程质量评定资料及相应报验单

（10）工程质量事故处理记录

（11）工程质量检验记录

①基础、主体记录；

②幕墙工程验收记录；

③分部（子分部）工程质量验收记录。

2、电气、给排水、消防、采暖、通风、空调、燃气、建筑智能化、电梯工程

（1）图纸变更记录

①图纸会审

②设计变更

③工程洽商

（2）设备、产品质量检查、安装记录及相应报验单

①设备、产品质量合格证、质量保证书

②设备安装记录

③设备试运行记录

④设备明细表

(3)隐蔽工程检查记录及相应报验单

（4）施工试验记录及相应报验单

①电气接地电阻、绝缘电阻、综合布线、有线电视末端等测试记录

②楼宇自控、监视、安装、视听、电话等系统调试记录

③变配电设备安装、检查、通电、满负荷测试记录

④给排水、消防、采暖、通风、空调、燃气等管道强度、严密性、灌水、通水、吹洗、漏风、试压、通球、阀门等试验记录点这免费下载施工技术资料

⑤电气照明、动力、给排水、消防、采暖、通风、空调、燃气等系统调试、试运行记录

⑥电梯接地电阻、绝缘电阻测试记录；空载、半载、满载、超载试运行记录；平衡、运速、噪声调整试验。

（5）质量事故处理记录

（6）工程质量检验记录

分部（子分部）工程质量验收记录。

3、竣工验收文件

（1）工程竣工总结

①工程概况表；

②工程竣工总结。

（2）竣工验收记录

①单位（子单位）工程质量竣工验收记录；

②竣工验收证明书；点这免费下载施工技术资料

③竣工验收报告；

④竣工验收备案表（包括各专项验收认可文件）；

⑤工程质量保修书。

4、室外工程

（1）室外安装（给水、雨水、污水、热力、燃气、电讯、电力、照明、电视、消防等）施工文件（含报验单）。

（2）室外建筑环境（建筑小品、水景、道路、园林绿化等）。

（四）竣工图

1、综合竣工图：

（1）综合图

①总平面布置图（包括建筑、建筑小品、水景、道路、绿化等）；

②竖向布置图；

③室外给水、排水、热力、燃气等管网综合图；

④电气（包括电力、电讯、电视系统等）综合图；

⑤设计总说明书。

（2）室外图

室外给水；室外雨水；室外污水；室外热力；室外燃气；室外电讯；室外电力；室外电视；室外建筑小品；室外消防；室外照明；室外水景；室外道路；室外绿化。

2、室外专业图：

（1）建筑竣工图；

（2）结构竣工图；

（3）装修（装饰）工程竣工图；

（4）电气工程（智能化工程）竣工图；

（5）给排水工程（消防工程）竣工图；

（6）采暖通风空调工程竣工图；

（7）燃气工程竣工图。

（五）其他资料

桩基竣工验收资料；幕墙竣工验收资料；钢结构竣工验收资料；中央空调竣工验收资料；人防工程竣工验收资料等。

电梯资料：升降梯随机图纸；电梯安装过程质量检测记录表（复印件）；安装使用维护保养说明书；产品出厂合格证；电梯安装合格证明书；用户服务手册（使用指南）；电梯安装检验报告；特种设备（普查）注册登记表；安全检验合格铭牌（复印件）；电梯开箱检查记录；电梯安装监督检验报告；

特种设备安装安全质量监督检验证书；以上资料每台电梯一份；质量监督检验检疫当场行政许可决定书；质量监督检验检疫行政许可申请受理决定书；15、质量监督检验检疫行政许可申请材料清单；以上资料一份。

附件：电梯启动钥匙；厅门三角钥匙；机房轿箱内控制面板钥匙；以上每台电梯一把；机房标签（上下行、警示牌）；机房松闸（扳手、飞轮或手柄）存电梯机房内。

在BIM项目建模过程中，将CAD导入进Revit经常会出现各种各样的问题，先介绍其中一种：导入时检测到文件的模型无有效图元，如图所示。解决方法如下。

　　1.打开CAD软件，在箭头所指键入命令的地方输入“recover”，如图所示。

　　2.在弹出的窗口中选择问题图纸，点击“打开”，如图所示。

　　3.会弹出已修复图形文件窗口，如图所示。

　　4.之后继续打开CAD文件并保存即可，如图所示。

　　5.再导入Revit就不会出现问题弹窗，如图所示。

　　CAD导入Revit时显示文件模型空间内无有效图元解决的意义：通过学习上述文章，可以解决在Revit建模时导入CAD提示存在无效图元的情况，方便建模。

目前，Revit软件的最新版本Revit2020版本已经推出了，那么关于Revit 2020新功能你都知道吗？

Revit 2020新功能介绍：

看点01：导入PDF的功能

导入的线条可以被拾取线工具捕捉

看点02：可以画椭圆形的墙体和幕墙了

嗯，如果你没遇到过画椭圆墙的机会的话，你甚至都不会发现，以前版本里墙的路径工具居然没有椭圆。嗯，这个本来就应该有的功能，出现在了2020版本里。

看点03：增强导入SU模型的功能

现在导入的SU模型有材质了，也能导入更高版本的SU模型嗯，这样显得SU更加有用了。

看点04：导入的形体可以创建零件

这个功能看起来还蛮有用的，能对导入的图形再次编辑编辑。

看点05：最短路径判断

这个有点亮点哦，疏散通道分析就很有用。要不就插入一个视频吧，大概就是指定两点，最短距离能从门穿过去，可以看可以统计。

看点06：材质在质感方面也是进步了的

不过官方截图难以言表，以后再测试过吧。

看点07：可以跨图纸复制和粘贴图例

此处无需图片

看点08：过滤器功能增强，增加or的选择

看点09：电气部分的箭头和刻度线有了改进

看点10：家具、灯、开关等出现了高度标签，可修改高程

这个功能好像不错的

看点11：预制部分功能增强，可以替换和改变形状，导出txt等

看点12：钢筋在复制粘贴的时候更合理化

对于自动捕捉主体这些，逻辑更好吧。

看点13：钢筋标注增强，增加多钢筋注释功能

批量一键标注

看点14：楼梯钢筋增加3D建模功能

看点15：钢结构连接批量化

包括修改也可以批量化

看点16：对钢结构连接的标注功能增强

看点17：流行到汽车界的dynamo一年一次刷新一下存在感

钢结构连接包，让你创建模型更加方便
