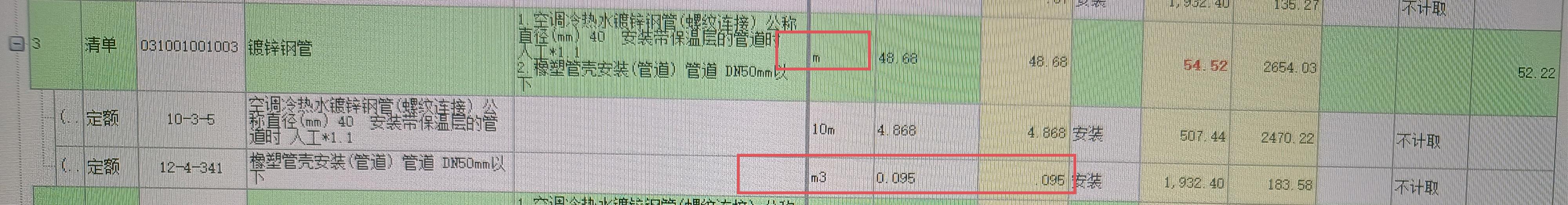

提问网友：白白
提问日期：2024-11-04 17:02:30
没有图纸
解答网友：GXZ
铂金专家
这没有什么关系的，可以按各自的工程量计量单位进行组价，也可以将清单工程量的计量单位调整以定额子目一致
解答网友：时光、背面
铂金专家
按各自的计算规则和单位计算工程量
解答网友：小野猫
铂金专家
可以按管外径计算的，厚度50mm
解答网友：米老鼠
黄金专家
3.14*D*L再乘以保温层的厚度，这个保温层的厚度可以在设计图纸说明里去找找看
D是管道直径，L是管道长度
提问网友：李乐乐
提问日期：2024-11-04 16:49:06
解答网友：djyy
黄金专家
应该都是井来的，最后结合其它相关图纸来判断
解答网友：小明
白银专家
你好。有可能都是检查井，要看图例。
解答网友：王文学
黄金专家
还是污水井
解答网友：晨俗
黄金专家
都是污水井
提问网友：温乔
提问日期：2024-11-04 16:35:17
请问钢筋变径套筒软件中怎么计算个数？从图纸上能看出哪些位置需要用变径的么
解答网友：xagcc
钻石专家
刚讲搭接两端直径不同就是变径点呀。

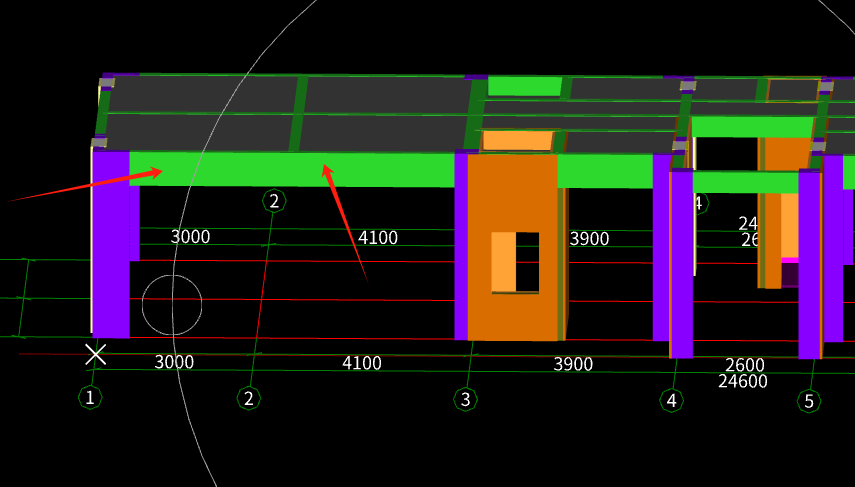

提问网友：小摩托
提问日期：2024-11-04 16:15:28
已采纳
解答网友：陈工
钻石专家
看设计说明或立面图，一般是按外墙面装修做法的。
解答网友：MXMM
黄金专家
需要装修，具体做法看改项目的装修说明或者见立面图纸上是否有标注
解答网友：cccp
白银专家
需要单独布置，最好就是画个砌体墙，砌体墙高度和梁高度一致，然后布置墙面装饰就OK了
解答网友：雪落流苏
白银专家
需要的
提问网友：张美欣
提问日期：2024-11-04 16:18:59
有图集和规范出处吗？
解答网友：钢筋撑起半边天
钻石专家
图纸有要求一般在底筋的上边
解答网友：天涯浪子
钻石专家
底筋面上，看三维图集

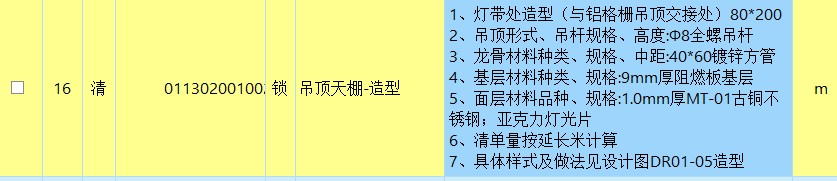

提问网友：许聪聪
提问日期：2024-11-04 16:19:54
解答网友：米老鼠
黄金专家
直接套天棚龙骨的子目就可以了
不用单独分别套
解答网友：cccp
白银专家
轻钢龙骨，不上人，跌级
解答网友：陈工
钻石专家
套吊顶定额分类的轻钢龙骨，材料单价按镀锌龙骨输入。
解答网友：可遇难求
钻石专家
计算重量，套吊顶型钢龙骨。
解答网友：雪落流苏
白银专家
正常套吊顶龙骨就行
解答网友：MXMM
黄金专家
1：套天棚定额中天棚 钢龙骨的子目，调整材料价格
2：测算图纸中镀锌龙骨的重量，决定是否需要调整定额中龙骨的含量

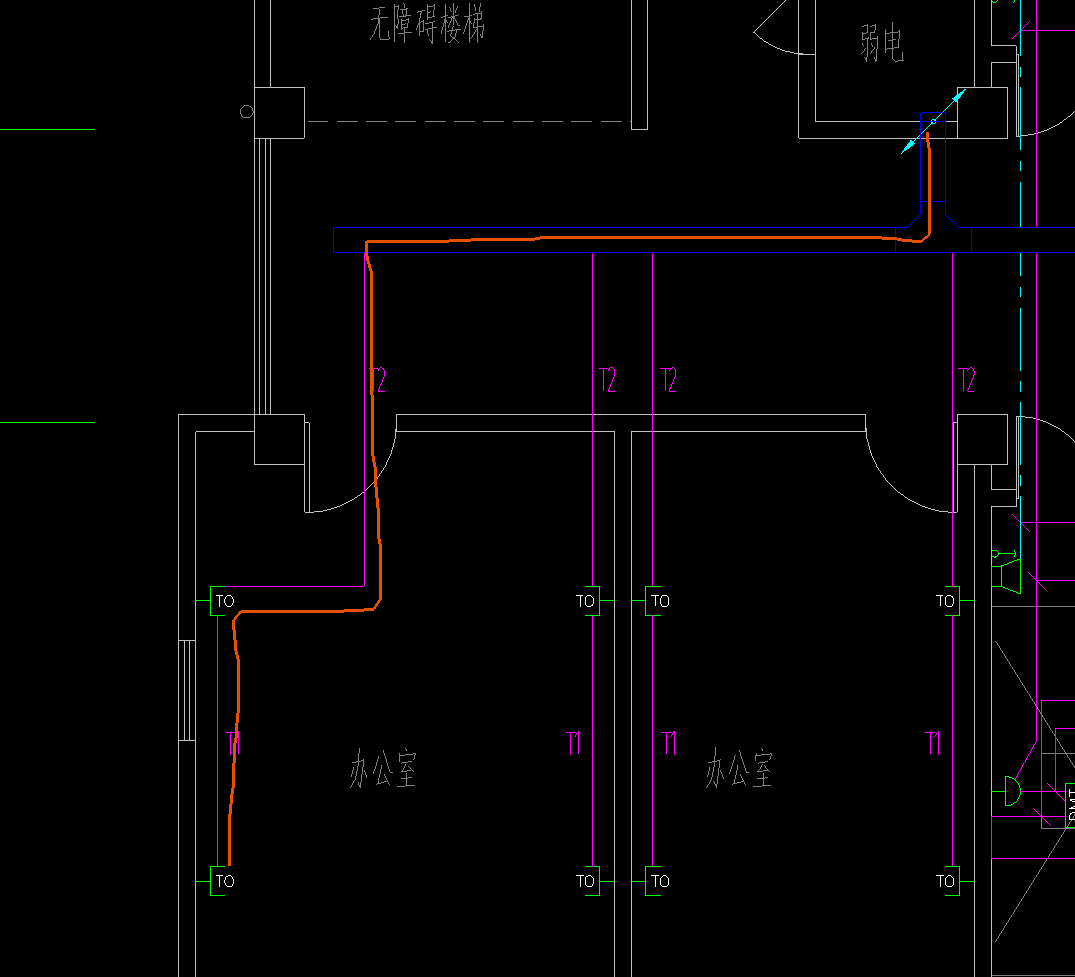

提问网友：刘羡阳
提问日期：2024-11-04 16:08:17
解答网友：zhangy
钻石专家
是这样走的。
解答网友：可遇难求
钻石专家
是的（一对一布置）
解答网友：奔跑吧！建筑人！
白银专家
是的
解答网友：小野猫
铂金专家
实际是走直线的
解答网友：飞鸿花海
白银专家
是的，部分与T2重合画到一起了，实际为两根线。算量按两根线计算
解答网友：你可以不懂，但不能不信
黄金专家

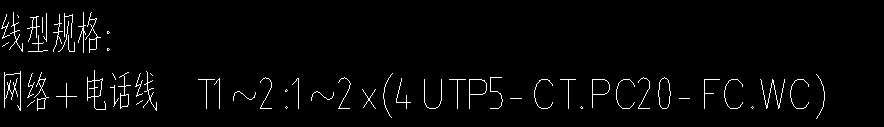

就是每个点位对应1根管线，只不过设计这么画，你这个线型图不是共管的意思，都是单独的，只不过写T2是出桥架那里的路由2跟管过来而已
解答网友：鸢
两种画法，一种是根据图纸画，第二种是取两点之间最短距离，避让加压机、电梯、楼梯那些存在楼板空的地方，具体采取哪种画法需要看计算规则，每个工程要求不一样

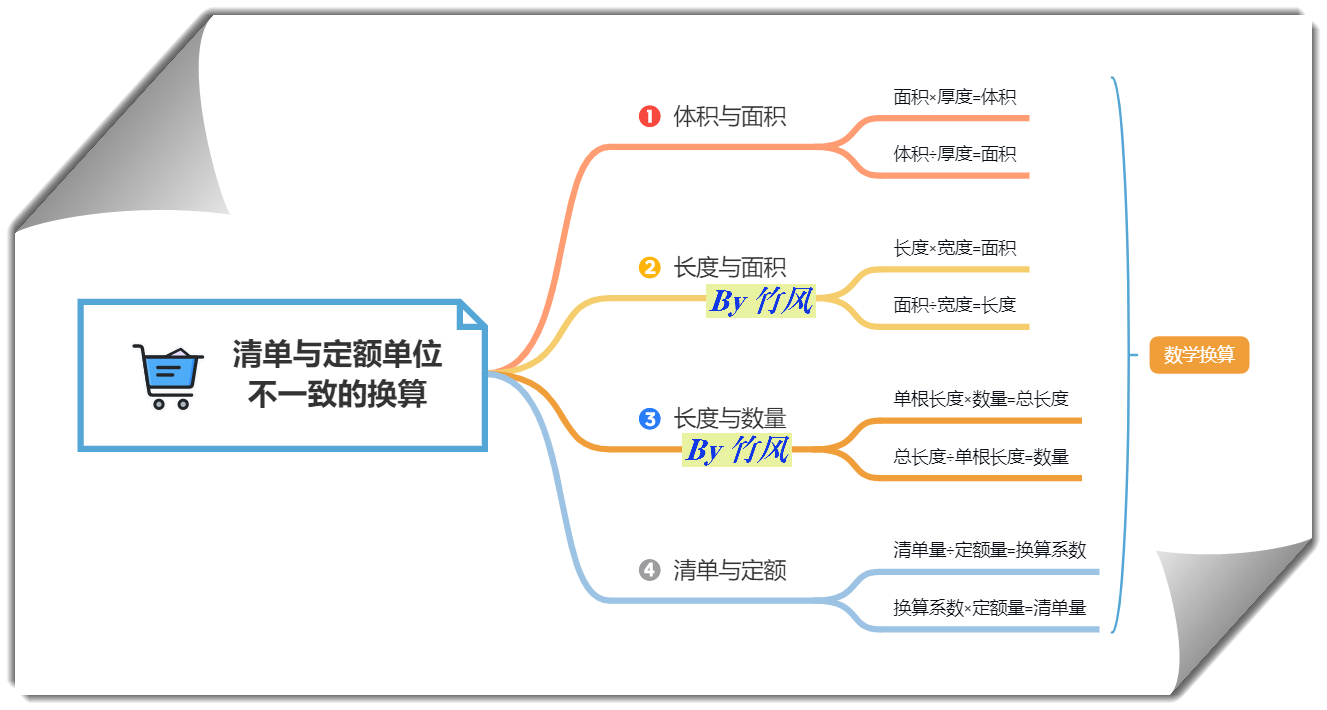

提问网友：白白
提问日期：2024-11-04 15:29:18
解答网友：米老鼠
黄金专家
这个一般是不用换算的
清单按清单的去计算，定额是按定额的计算规则去计算就可以了
没有图纸只有按清单特征描述里的内容 去看看有不骨可以计算的数据
解答网友：哇哈哈
白银专家
看看定额的选择有没有问题
解答网友：晨俗
黄金专家
根据项目特征及常规图形构件进行换算
提问网友：冰雨
提问日期：2024-11-04 15:12:20
电梯机房图纸上面只画了一部电话，但是有二部电梯，是不是少画一部电话机
解答网友：幸福像花一样
钻石专家
一个电梯机房一个电话即可
解答网友：伍孜嘘
黄金专家
一个就够了，两个通的
提问网友：自来也
提问日期：2024-11-04 14:49:30

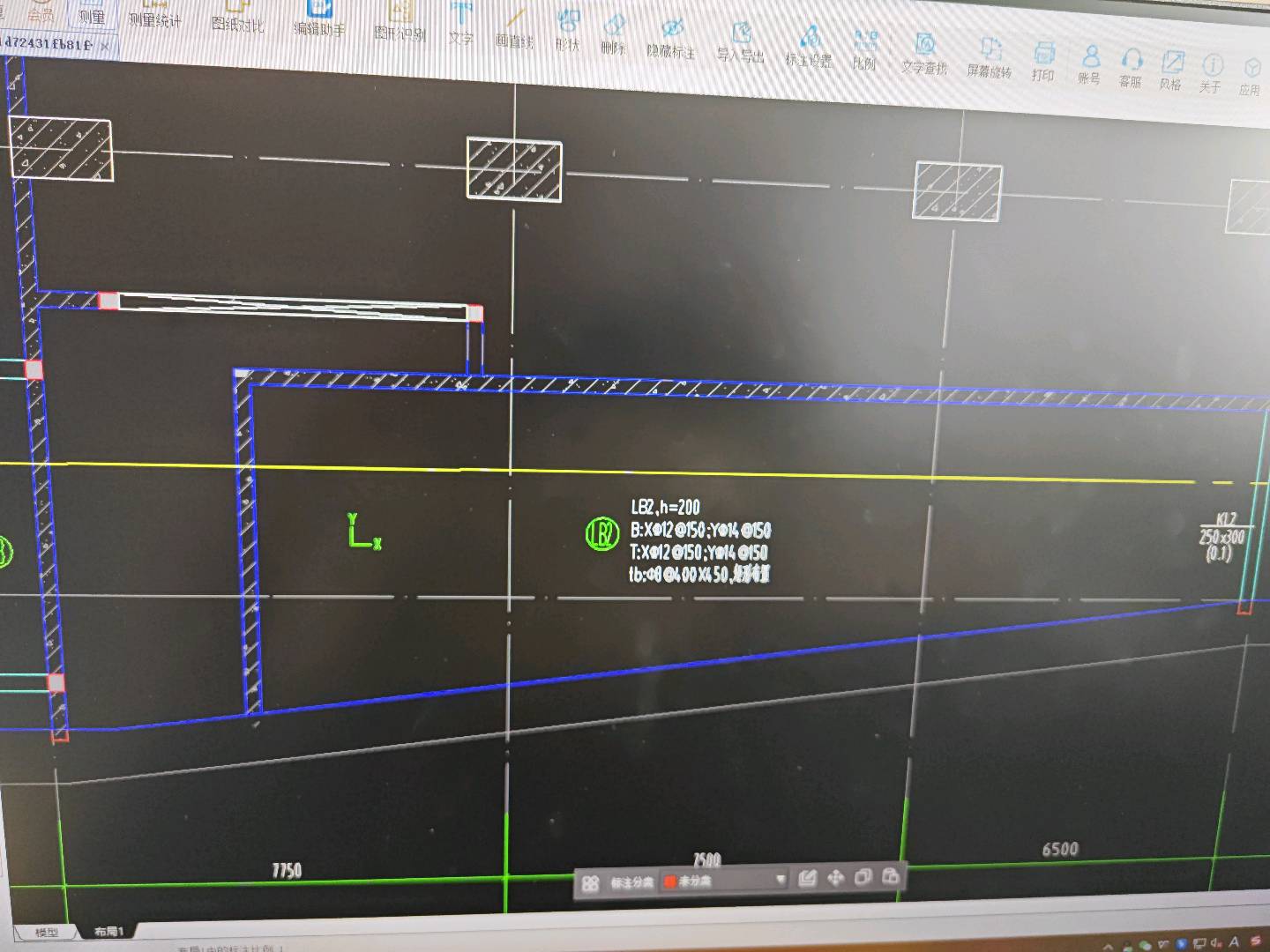

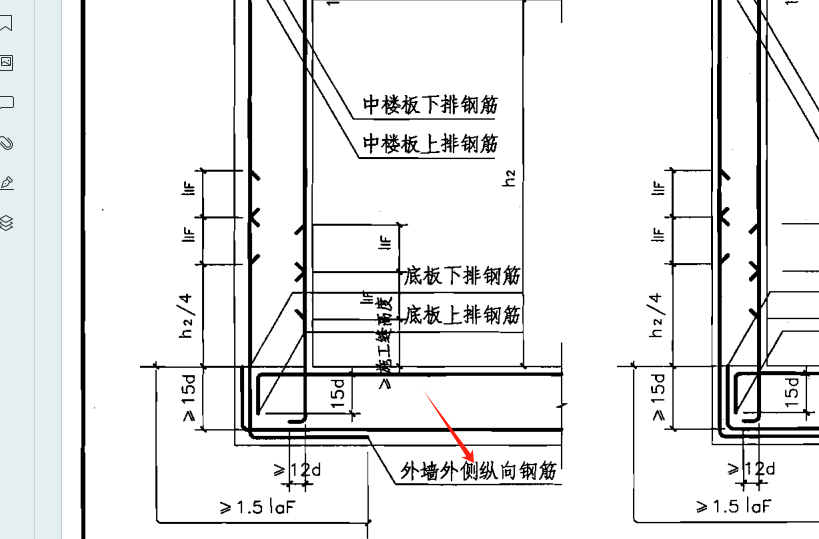

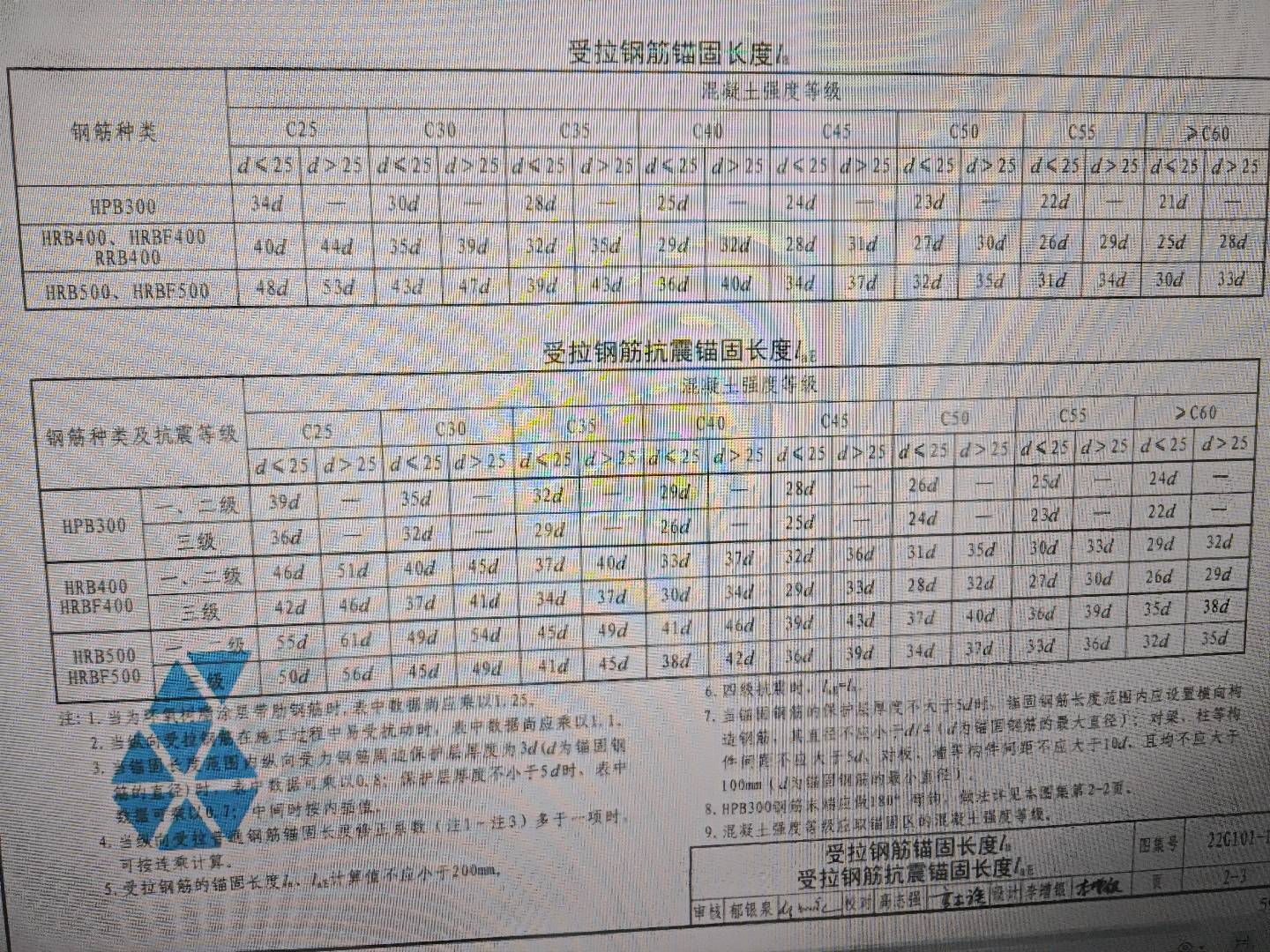

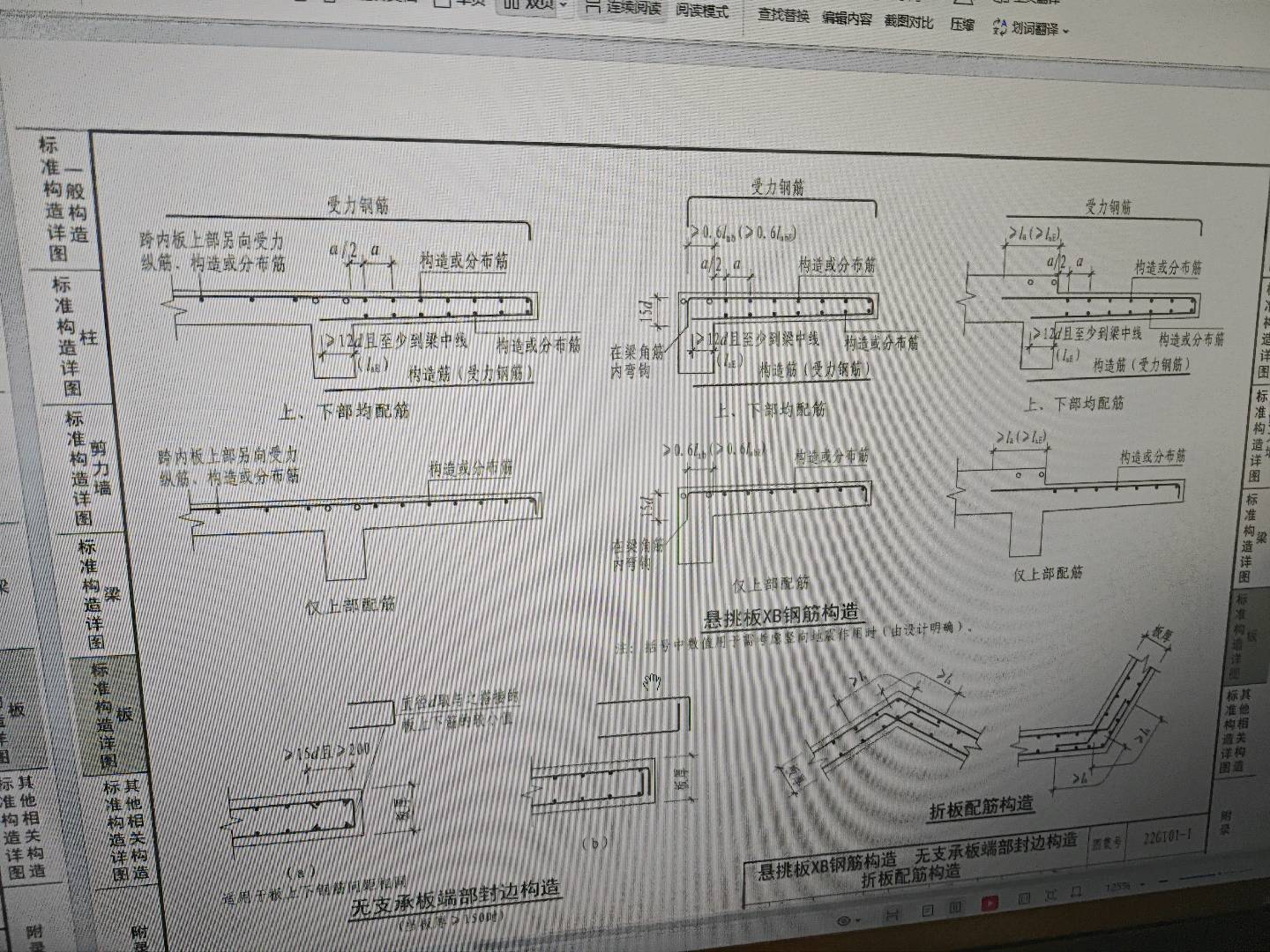

手算钢筋什么时候用图集的基本锚固长度（图1）？什么时候用图集的标准构造详图（图2）啊？拿图3的lb2举例，别人计算式算的锚固是37d，广联达建模是15d，怎么样区分呢？
2024-11-04 14:50:13 补充
解答网友：天涯浪子
钻石专家
按设计，修改软件节点设置。基本锚固，根据混凝土强度，抗震等级计算
解答网友：时光、背面
铂金专家
图纸或图集注明是Labe的时候，用基本锚固值，未注明，就用Lae或者La；
板面筋在支座内弯锚，弯折就是15d，直锚时是La； 支座宽-保护层＜La，弯锚；支座宽-保护层≥La，直锚
提问网友：1111
提问日期：2024-11-04 14:37:21
筏板基础的后浇带 及钢筋 在广联达哪里设置 及如何设置
解答网友：红梅傲雪
铂金专家
有后浇带构件的
解答网友：雪花飘 飘
铂金专家
看结构图纸大样。后浇带定义，选择合适的样式。
解答网友：菩提七杀
白银专家
后浇带，然后属性里可以编辑基础处配筋
提问网友：(姚震)老婆大人的小震子
提问日期：2024-11-03 16:05:14
解答网友：nh
钻石专家
按图纸要求在后浇带内设置加强筋的直径及间距等可以
提问网友：青月亮
提问日期：2024-11-03 15:40:56
想问下设计图纸要求管道既要焊前预热又要焊后热处理是需要这两项都套用吗？
解答网友：陈工
钻石专家
两项都要套的。
提问网友：花开富贵
提问日期：2024-11-03 14:52:18
解答网友：xagcc
钻石专家
要看到图纸的
提问网友：钢铁梦
提问日期：2024-11-03 14:43:33
解答网友：xagcc
钻石专家
看图纸说明、标注。
提问网友：鱼香肉丝
提问日期：2024-11-03 12:32:25
已采纳
解答网友：sijialeo
专家

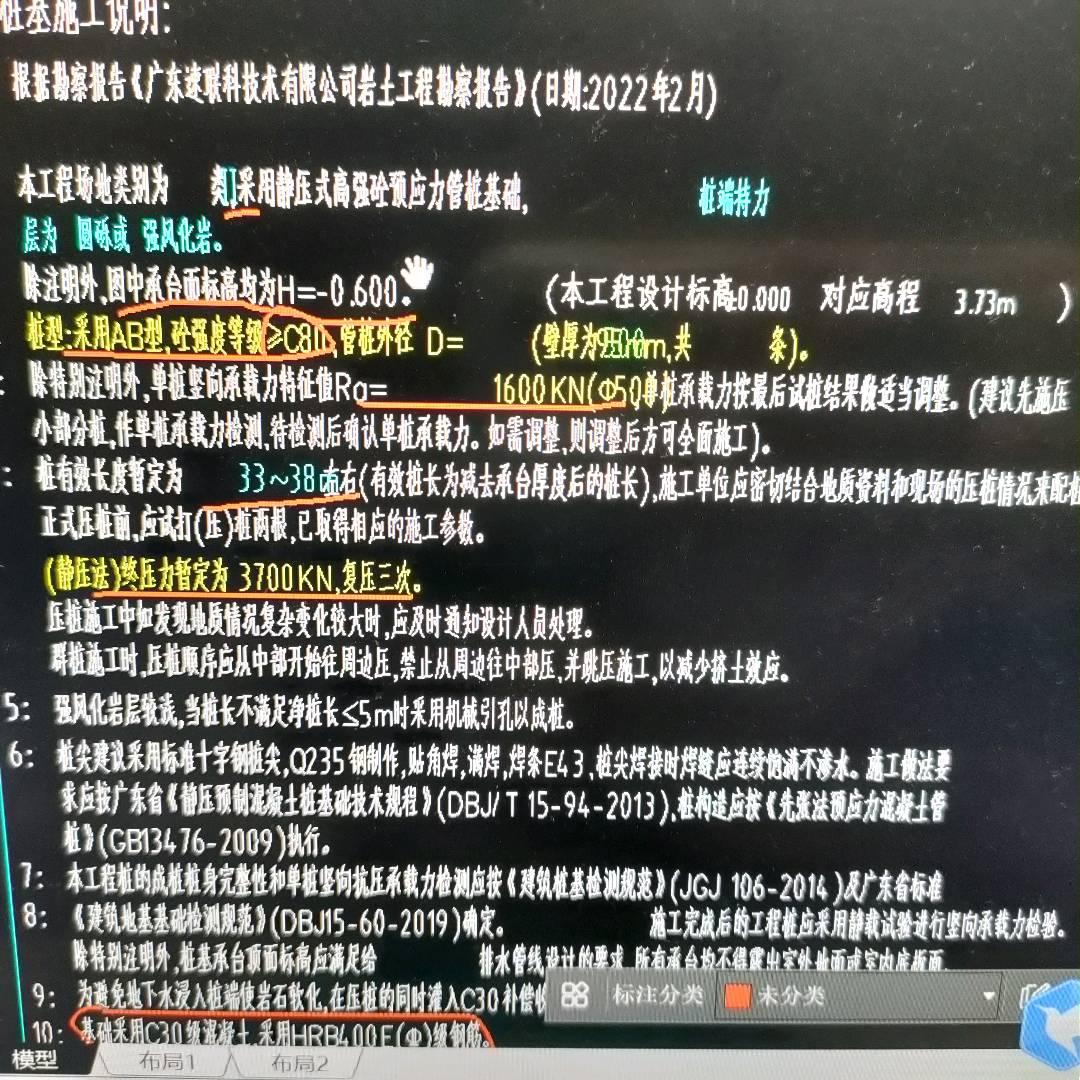

这个是预制管桩，在定额里找到相应的子目就可以了，桩芯是不回填土方的，但是在上部有个灌芯，高度、钢筋笼的规格、砼标号找一下图纸要求
垂直运输及超高降效步距计算的争议
某产业中心工程，资金来源为企业资金，发包人采用直接发包方式，确定由某建筑公司负责承建。2021年7月签订的施工总承包合同显示，工程合同价格形式为单价合同，采用定额计价方式。竣工结算时发生计价争议。
一、争议事项
本工程屋面结构板顶标高为34.68m，梯屋面反檐顶及屋面外围梁面标高为38.78m，地下室顶板标高局部为-1.8m及-1.5m。结算时发承包双方就垂直运输、建筑物超高降效步距的计算产生争议。
二、双方观点
发包人认为，垂直运输步距高度应按定额说明算至屋面结构板顶标高34.68m，梯屋面高度不计算，即垂直运输步距应按40米内计算。本工程正负零以上单体存在不同檐高，梯屋面建筑面积未超过天面面积的1/3，所以梯屋面反檐顶高度不计算，超高降效按图纸计算加权平均高度后未超过40m，因此超高降效步距应按40米内计算。
承包人认为，梯屋面反檐顶及屋面外围梁柱面标高均为38.78m，梯屋顶标高平齐该屋面梁标高，且其中梯屋的一面墙与主体外墙在同一垂直面，从地下室顶板-1.8至-1.5m计算至38.78m标高，高度为40.28至40.58m，垂直运输及超高降效步距应按50米内计取。
三、我站观点
本工程合同约定以《广东省建设工程计价依据2018》按实结算，根据适用的《广东省房屋建筑和装饰装修工程综合定额2018》中垂直运输及建筑物超高增加人工、机具的相关说明，套用定额步距的高度为设计室外地坪至檐口高度，若因非承包人原因导致实际施工时从未回填的地下室顶板开始进行垂直运输及超高层施工，可依据经审批的施工方案，以未回填的地下室顶板作为步距计算起点，步距计算终点依据定额规定计算至檐口高度。
（本案例信息来源于粤标定复函〔2024〕67号文。如有不同观点，欢迎留言分享。）
提问网友：海风
提问日期：2024-11-01 19:17:26
2024-11-01 19:20:04 补充
就像这样，能合并起来吗？
解答网友：钢筋撑起半边天
钻石专家
图纸文件重新导入软件里。
也可以把图形名称和图纸文件名称改为一样的，就可以了
可以把图形文件加入GTJ文件里
提问网友：杨多肉
提问日期：2024-11-01 18:44:03
解答网友：钢筋撑起半边天
钻石专家
应该是看图纸要求 图纸的结构总说明里会有要求的，建议去看看
解答网友：冯福连
铂金专家

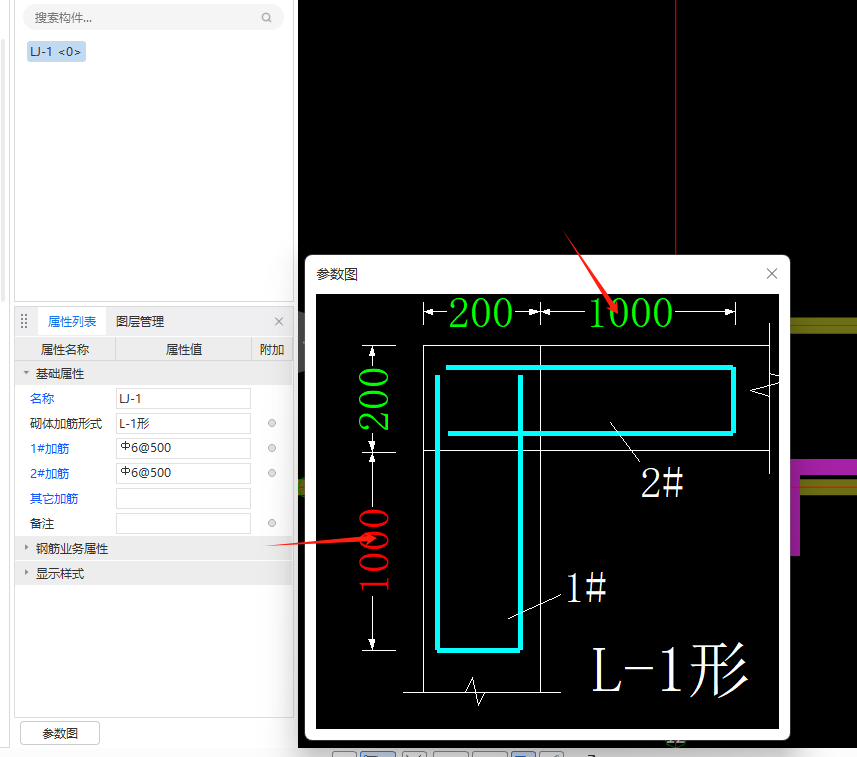

布置出来计算就是 1米，不是墙的长度，

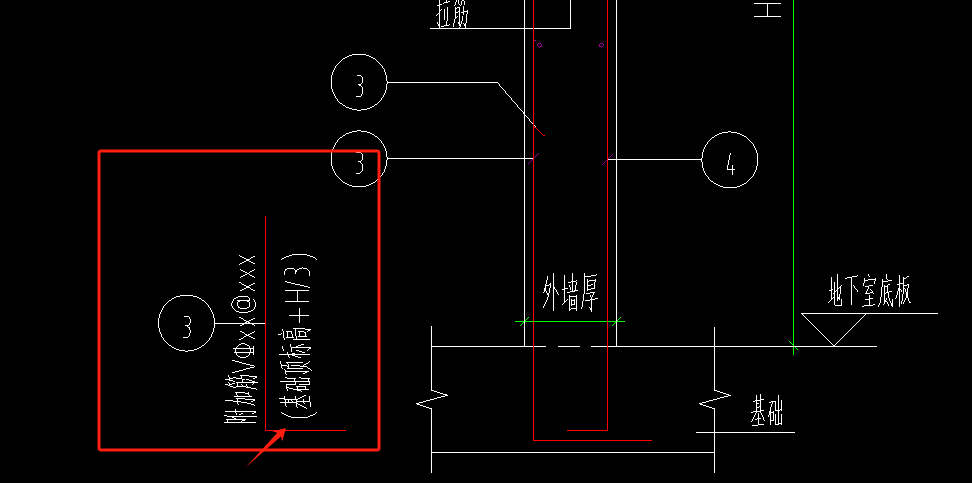

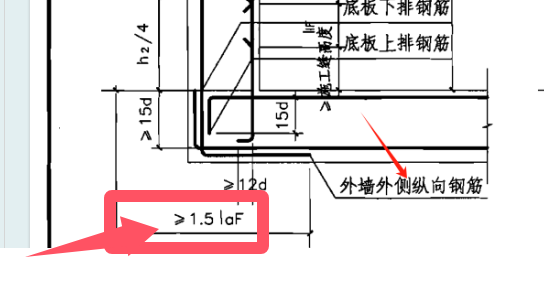

提问网友：哈哈哈哈哈。
提问日期：2024-11-01 17:16:50
解答网友：小野猫
铂金专家
解答网友：时光、背面
铂金专家
需要弯折，垂直加强筋与通长的垂直筋隔一布一，不重叠； 弯折长度按结构设计说明，图纸中没注明的，按图集规定
提问网友：黄海弘
提问日期：2024-11-01 16:53:56
解答网友：菩提七杀
白银专家
异形栏板，编辑钢筋。
图纸有矛盾要问设计以哪个为准
解答网友：钢筋撑起半边天
钻石专家
建议咨询一下设计人员
解答网友：杨华
黄金专家
用这个功能；不符需要设计说明；
提问网友：小元宝宝
提问日期：2024-11-01 16:57:27
请问各位专家，矿棉板天棚吊顶需要套天棚基层吗？需要另外套天棚基层的定额吗？
解答网友：陈
白银专家
看图纸设计要求
解答网友：伍孜嘘
黄金专家

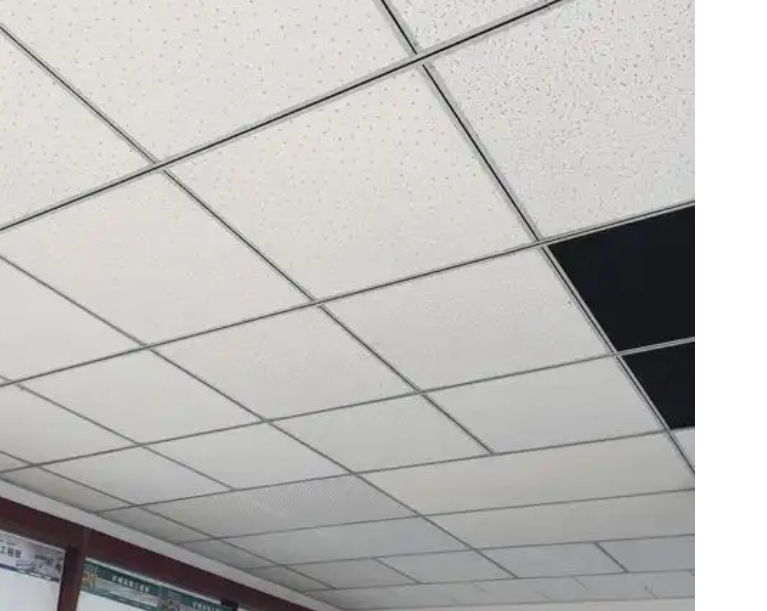

矿棉板吊顶一般长这样，不要啥基层

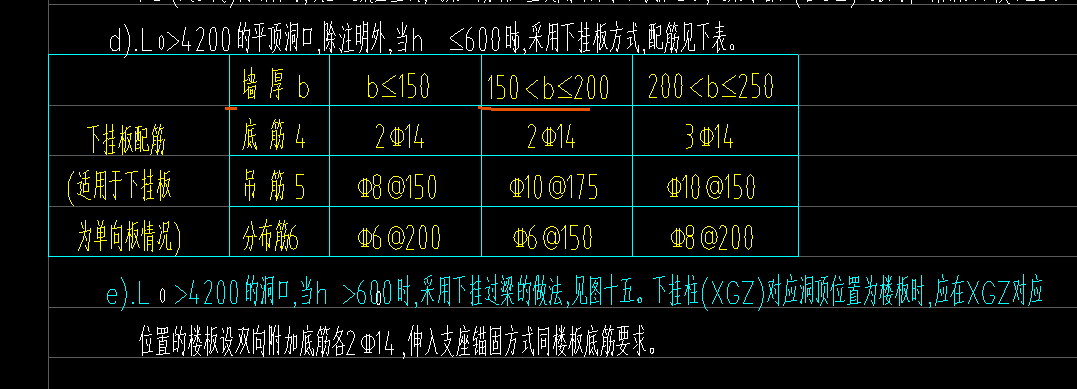

提问网友：择一城终老丶遇一人白首
提问日期：2024-11-01 15:55:34
如果需要加腋有什么规范文件吗？请发一下 谢谢
解答网友：雪花飘 飘
铂金专家
需要加腋，有设计注明
解答网友：天涯浪子
钻石专家
图纸没有说明，就不用管
提问网友：冬子Sir
提问日期：2024-11-01 15:38:18

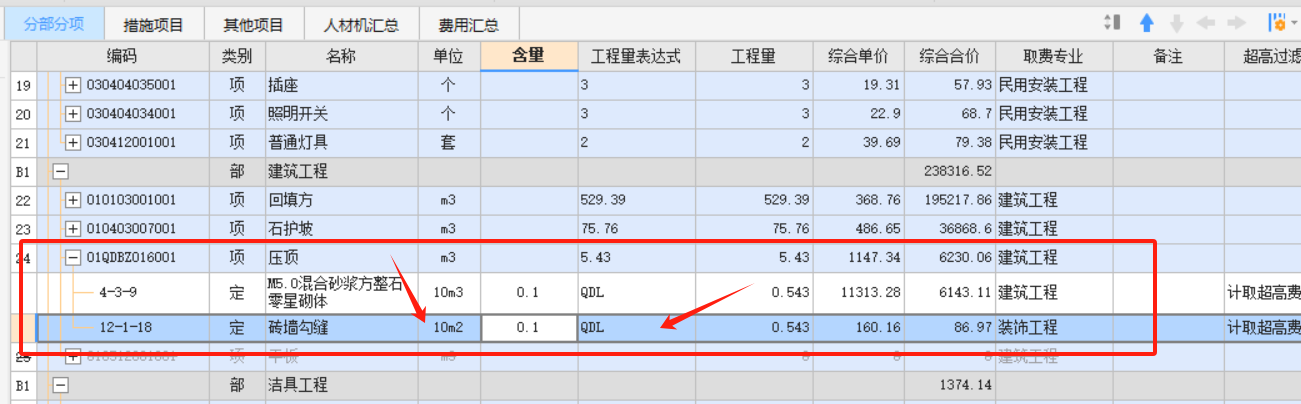

在套用压顶砌体中，清单项是立方米，但是勾缝的定额项是平方米，这个如何处理？如图所示
解答网友：伍孜嘘
黄金专家
按照压顶的尺寸，进行折算，计算上、前、后三面
解答网友：可遇难求
钻石专家
要根据图纸压顶做法计算，用压顶长度*高*2计算面积。
解答网友：nh
钻石专家
按对应面积计算工程量
提问网友：崔工
提问日期：2024-11-01 15:16:04
解答网友：红梅傲雪
铂金专家
选中才可以删除的
解答网友：天涯浪子
钻石专家
解锁图纸，框选删除
提问网友：Insist
提问日期：2024-11-01 15:01:09
解答网友：nh
钻石专家
要的，具体结合结构图查看
解答网友：雪花飘 飘
铂金专家
看结构图纸
提问网友：风
提问日期：2024-11-01 14:43:38
电气图纸方框中间是J(在电梯旁边)是什么意思
解答网友：大家广联
钻石专家
电梯接线盒 电梯按键开关
解答网友：大海
钻石专家
接线盒的位置。
提问网友：这张远看不聪明
提问日期：2024-11-01 14:40:32
其他楼层只标识了连梁，没有墙洞，那包括墙洞的大小离地高度这些都可以照-3层的来设置吗？
解答网友：奔跑吧！建筑人！
白银专家
不行，问下设计或者跟安装图纸对比看
解答网友：冯福连
铂金专家
-3 层的墙洞里有没有标注标高的，按照标高设置，没有的需要问下设计
提问网友：贝贝
提问日期：2024-11-01 14:03:15
解答网友：天涯浪子
钻石专家
图纸处理一下再导入，采纳后图纸发我

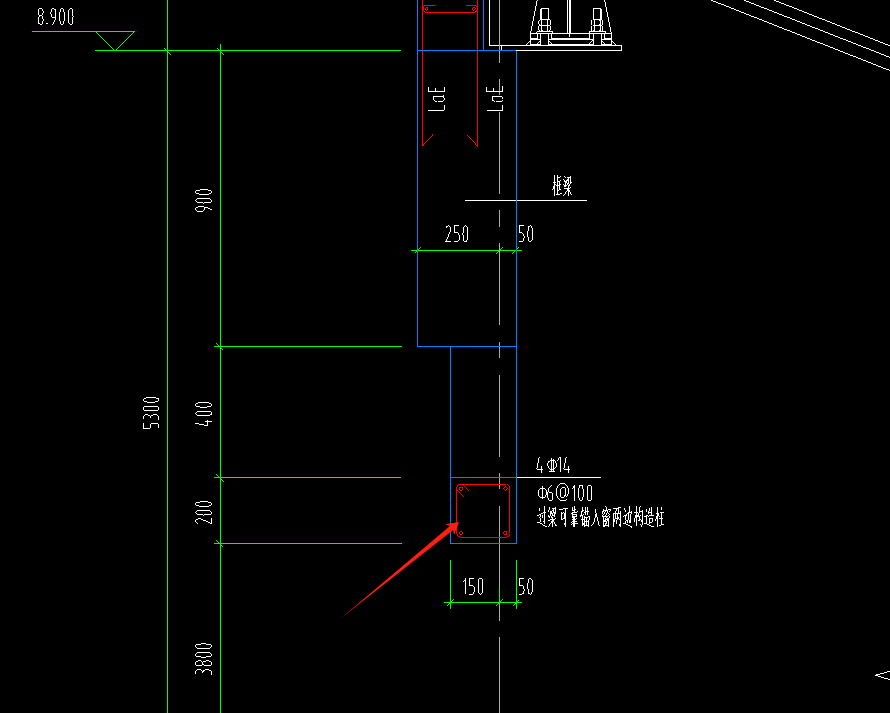

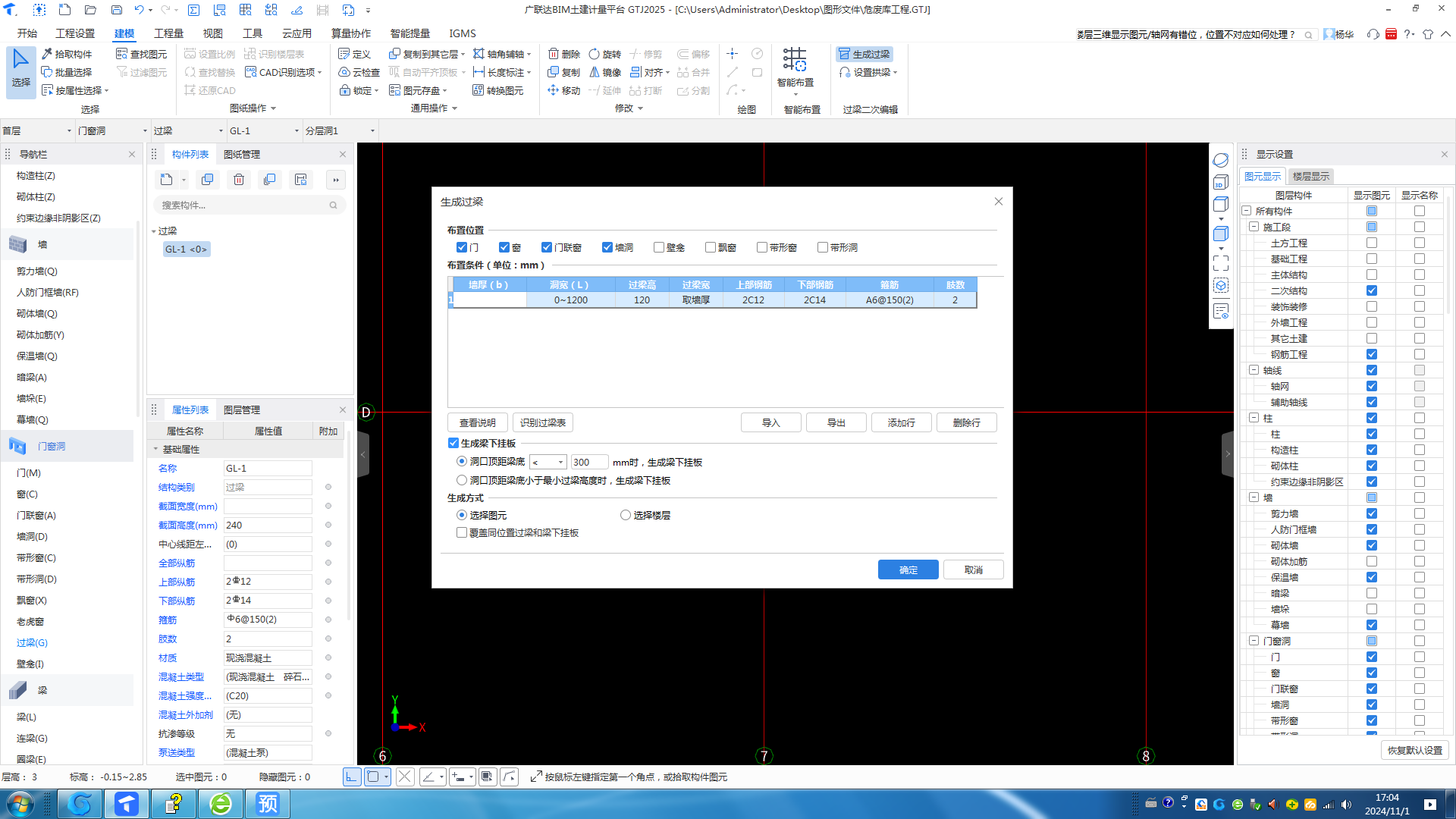

提问网友：gwlsyb
提问日期：2024-11-01 14:03:30
解答网友：小野猫
铂金专家
就是窗上面有
解答网友：MXMM
黄金专家
根据图纸和施工经验，该过梁应该是贯通的，即该面墙的窗上口过梁拉通
解答网友：冯福连
铂金专家
设计标注了，需要锚入到两边的构造柱位置
提问网友：D
提问日期：2024-11-01 14:11:21
场地平整，挖一座山，清单有二类土，三类土，工程量需不需要收方呢？图纸就只有一个工程量的表格，收方的话该怎么收
解答网友：L XS
黄金专家
需要收方，开挖前后测量标高及开挖区域面积，并进行记录签字确认
解答网友：刘建宁
黄金专家
需要现场确认一下土质和方量，工程量看合同约定是按啥计算，认可回答请点赞全是免费进行的
解答网友：zhangy
钻石专家
图纸上没有或不明确的项目都要签证和收方。
解答网友：伍孜嘘
黄金专家
看你具体场地平整计价方式
按照m2计价，那么直接按照平整范围（合同）收费，除特殊情况，不需要收方
如果是以m3计价，那么前后高程差，计算开挖回填量核算，需要对平整之后的高程进行测量收方，对比原貌图核算
提问网友：李
提问日期：2024-11-01 13:52:43

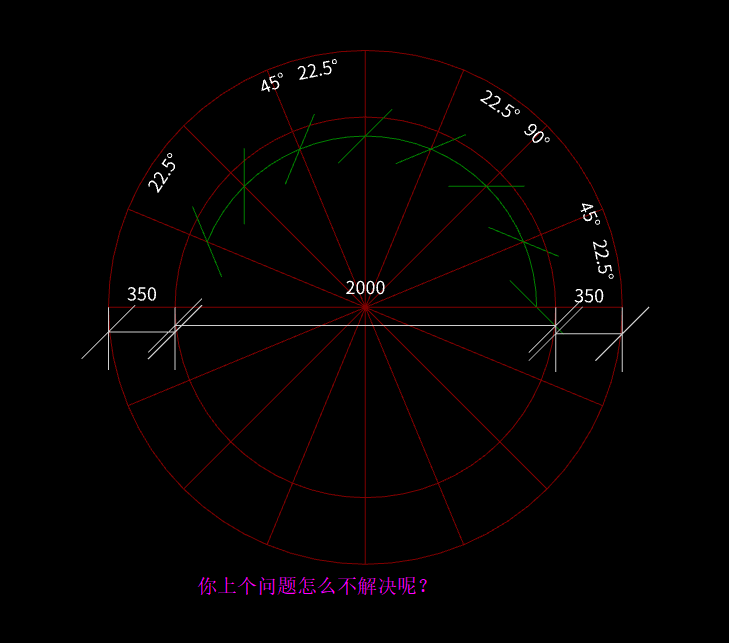

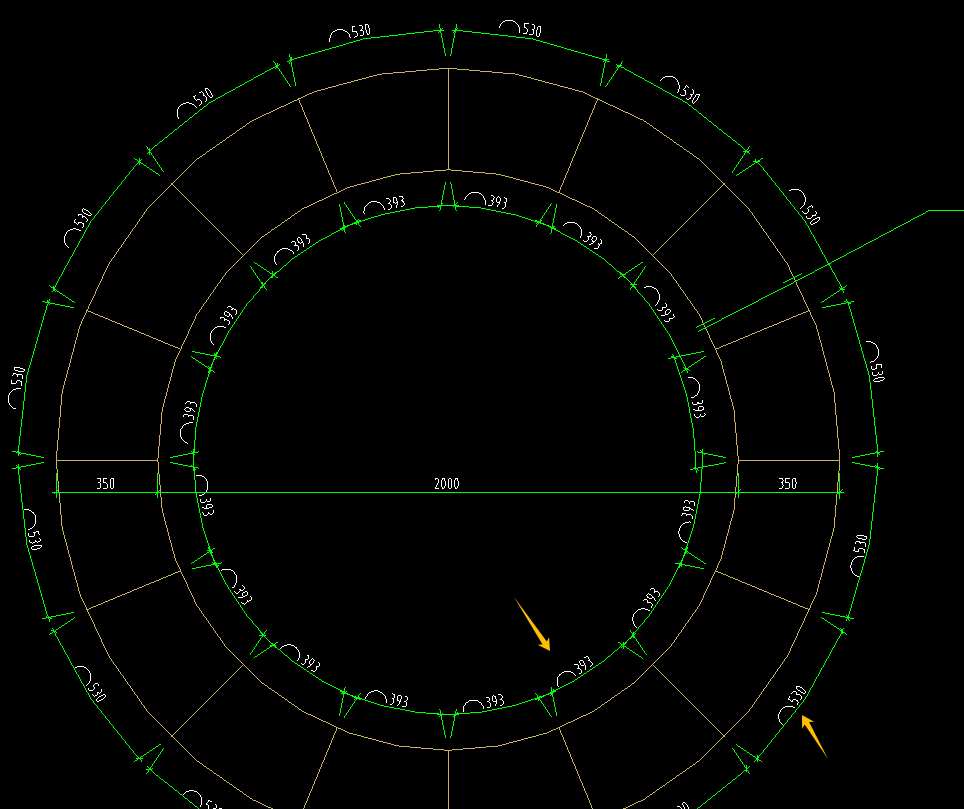

只有这一个图，弧形轴网要角度，这个也没给角度
2024-11-01 13:54:59 补充
解答网友：冯福连
铂金专家
上传图片看看
解答网友：砼道中人
专家
直接识别轴网
解答网友：小野猫
铂金专家
看看平均分成多少份，360/份数
解答网友：Lie To Me
直接导入图纸，识别
解答网友：杨华
黄金专家
新建半径1000mm的圆弧轴网，然后新建圆形辅轴（半径1350）；再然后用转角辅轴（22.5°）新建辅轴；
